1 Kantakartan ja asemakaavan tiedonsiirron JHS KuntaGML - Tilannekatsaus Pasi Lappalainen aluepäällikkö, dipl.ins.

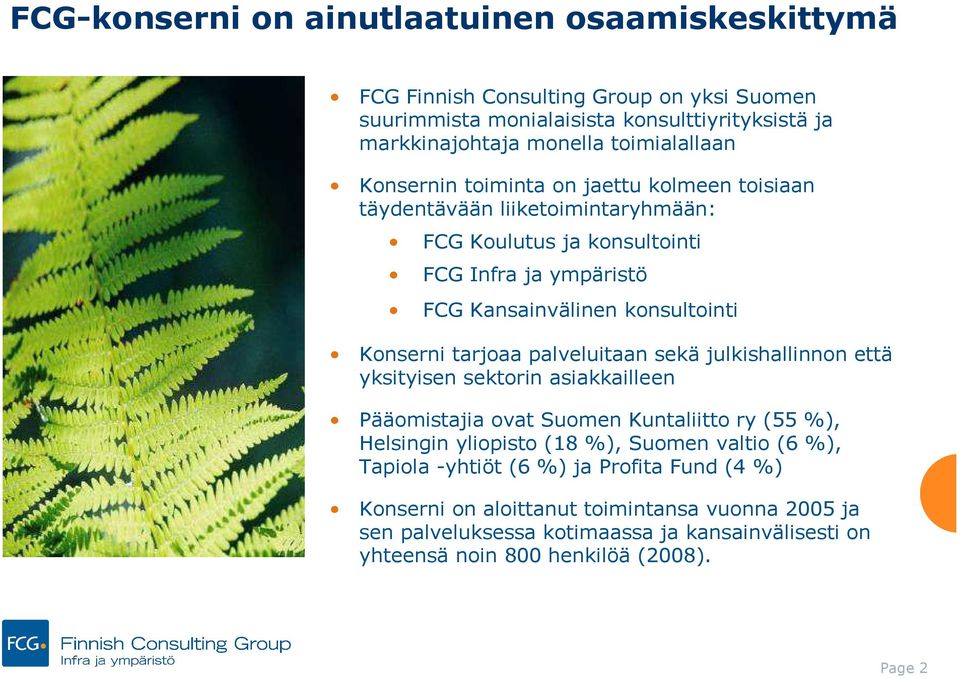

2 FCG-konserni on ainutlaatuinen osaamiskeskittymä FCG Finnish Consulting Group on yksi Suomen suurimmista monialaisista konsulttiyrityksistä ja markkinajohtaja monella toimialallaan Konsernin toiminta on jaettu kolmeen toisiaan täydentävään liiketoimintaryhmään: FCG Koulutus ja konsultointi FCG Infra ja ympäristö FCG Kansainvälinen konsultointi Konserni tarjoaa palveluitaan sekä julkishallinnon että yksityisen sektorin asiakkailleen Pääomistajia ovat Suomen Kuntaliitto ry (55 %), Helsingin yliopisto (18 %), Suomen valtio (6 %), Tapiola -yhtiöt (6 %) ja Profita Fund (4 %) Konserni on aloittanut toimintansa vuonna 2005 ja sen palveluksessa kotimaassa ja kansainvälisesti on yhteensä noin 800 henkilöä (2008). Page 2

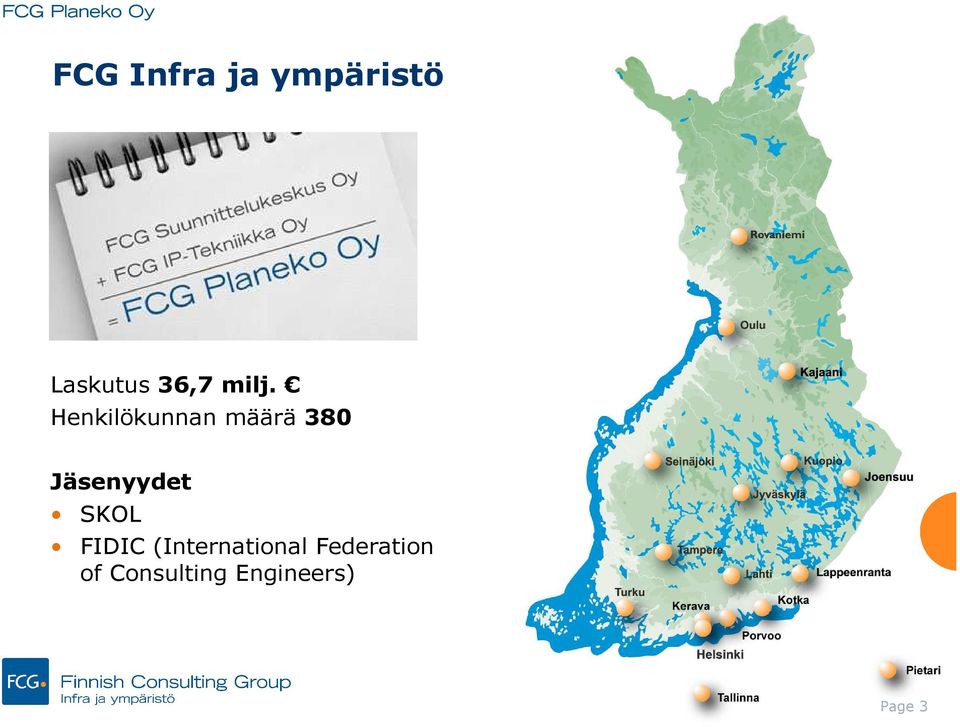

3 FCG Infra ja ympäristö Laskutus 36,7 milj. Henkilökunnan määrä 380 Jäsenyydet SKOL FIDIC (International Federation of Consulting Engineers) Page 3

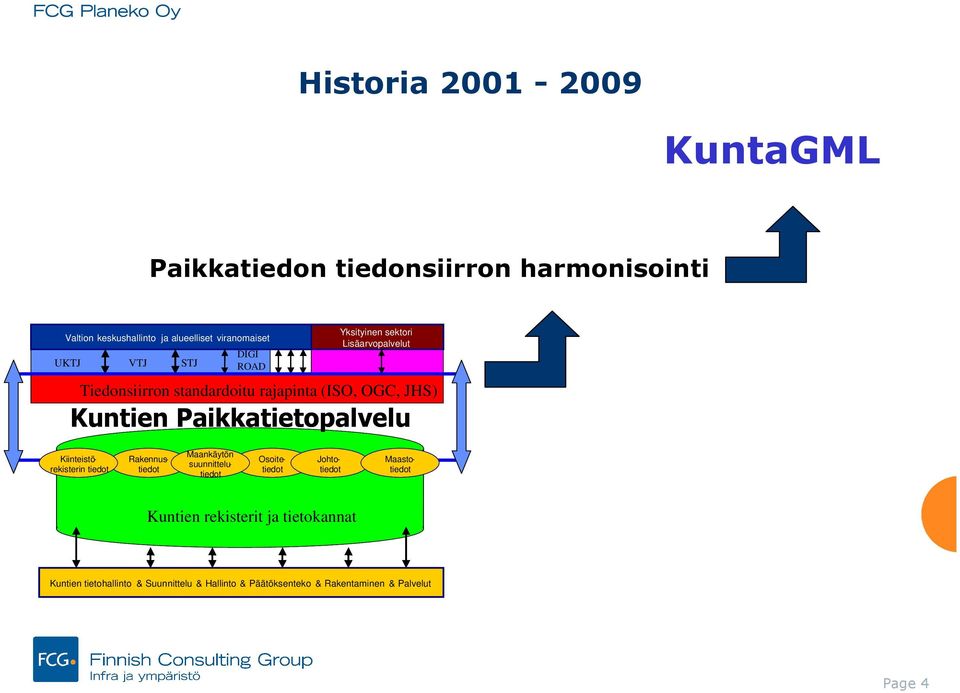

4 Historia KuntaGML Paikkatiedon tiedonsiirron harmonisointi Yksityinen sektori Valtion keskushallinto ja alueelliset viranomaiset Lisäarvopalvelut DIGI UKTJ VTJ STJ ROAD Tiedonsiirron standardoitu rajapinta (ISO, OGC, JHS) Kuntien Paikkatietopalvelu Maastotiedot Kiinteistörekisterin tiedot Osoitetiedot Johtotiedot Rakennustiedot Maankäytön suunnittelutiedot Kuntien rekisterit ja tietokannat Kuntien tietohallinto & Suunnittelu & Hallinto & Päätöksenteko & Rakentaminen & Palvelut Page 4

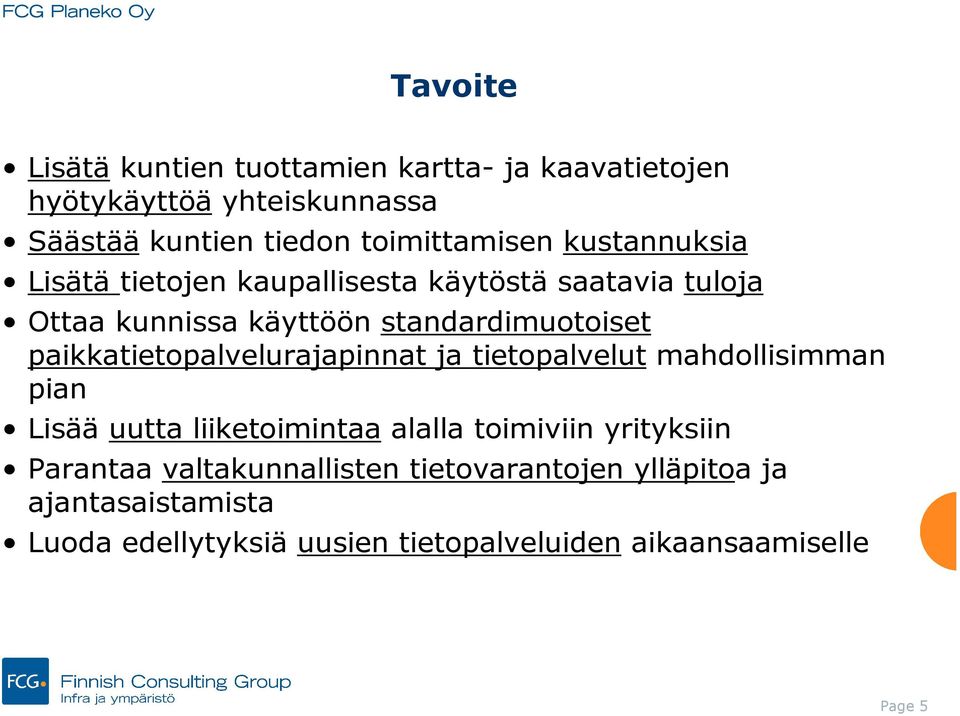

5 Tavoite Lisätä kuntien tuottamien kartta- ja kaavatietojen hyötykäyttöä yhteiskunnassa Säästää kuntien tiedon toimittamisen kustannuksia Lisätä tietojen kaupallisesta käytöstä saatavia tuloja Ottaa kunnissa käyttöön standardimuotoiset paikkatietopalvelurajapinnat ja tietopalvelut mahdollisimman pian Lisää uutta liiketoimintaa alalla toimiviin yrityksiin Parantaa valtakunnallisten tietovarantojen ylläpitoa ja ajantasaistamista Luoda edellytyksiä uusien tietopalveluiden aikaansaamiselle Page 5

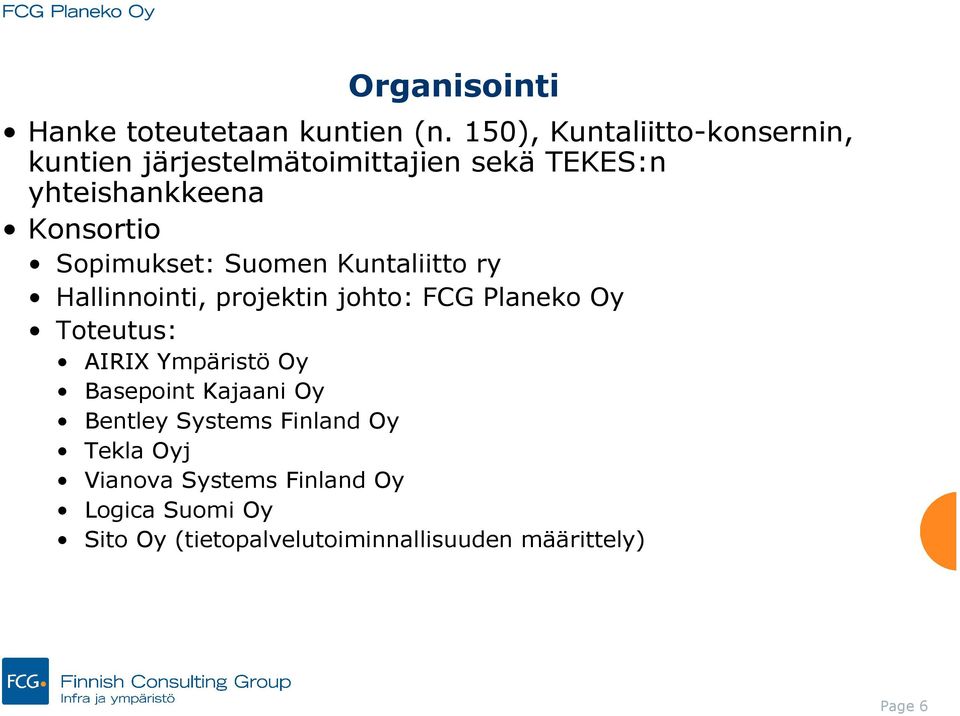

6 Organisointi Hanke toteutetaan kuntien (n. 150), Kuntaliitto-konsernin, kuntien järjestelmätoimittajien sekä TEKES:n yhteishankkeena Konsortio Sopimukset: Suomen Kuntaliitto ry Hallinnointi, projektin johto: FCG Planeko Oy Toteutus: AIRIX Ympäristö Oy Basepoint Kajaani Oy Bentley Systems Finland Oy Tekla Oyj Vianova Systems Finland Oy Logica Suomi Oy Sito Oy (tietopalvelutoiminnallisuuden määrittely) Page 6

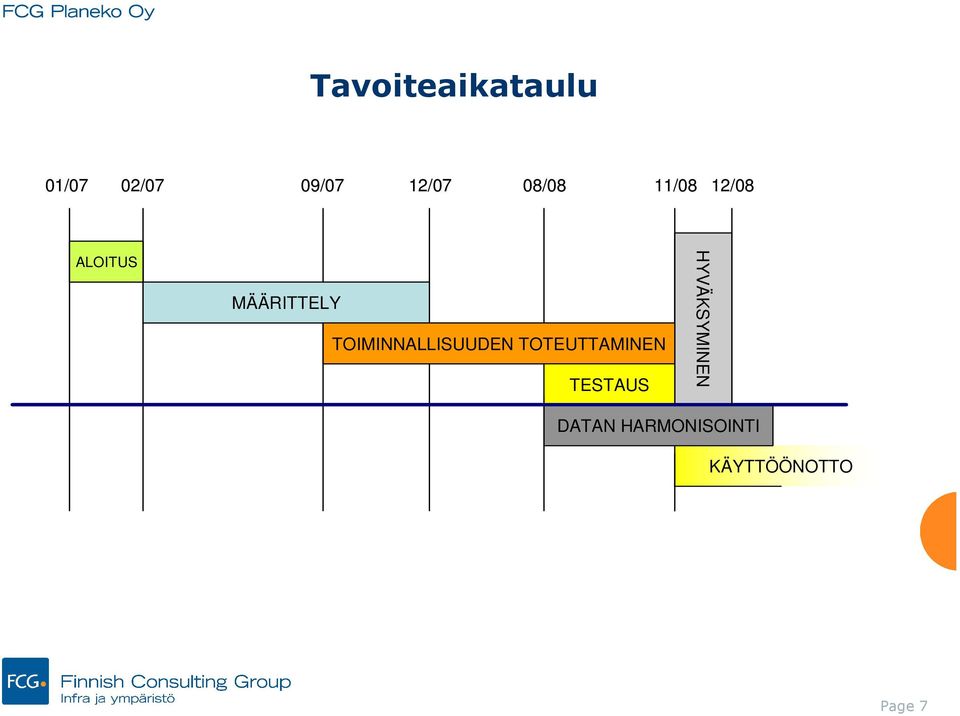

7 Tavoiteaikataulu 01/07 02/07 09/07 12/07 08/08 11/08 12/08 ALOITUS MÄÄRITTELY TOIMINNALLISUUDEN TOTEUTTAMINEN TESTAUS HYVÄKSYMINEN DATAN HARMONISOINTI KÄYTTÖÖNOTTO Page 7

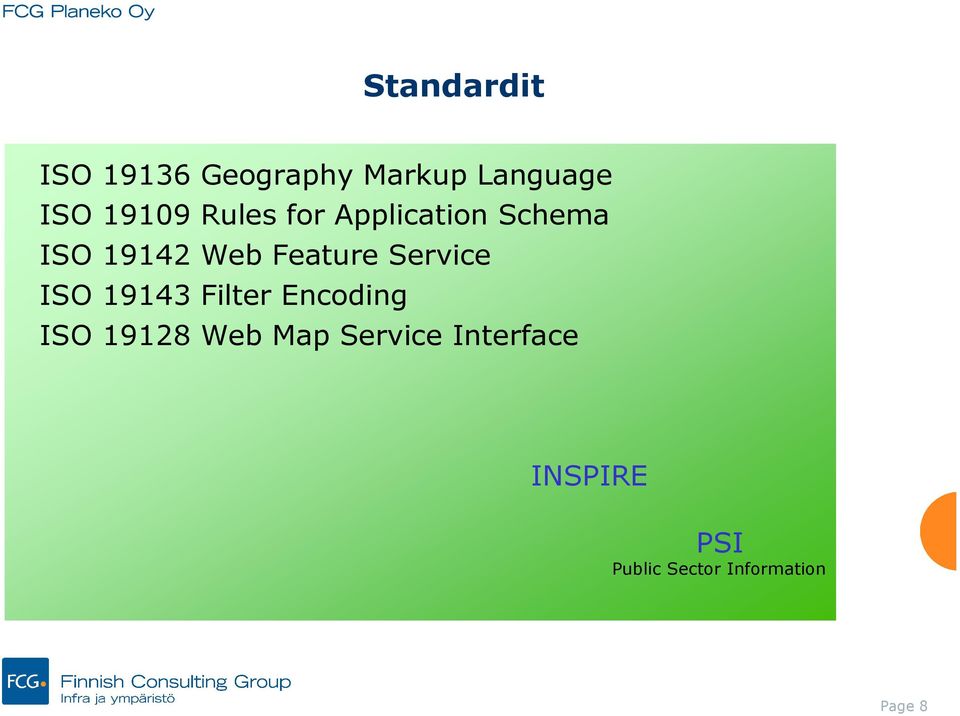

8 Standardit ISO Geography Markup Language ISO Rules for Application Schema ISO Web Feature Service ISO Filter Encoding ISO Web Map Service Interface INSPIRE PSI Public Sector Information Page 8

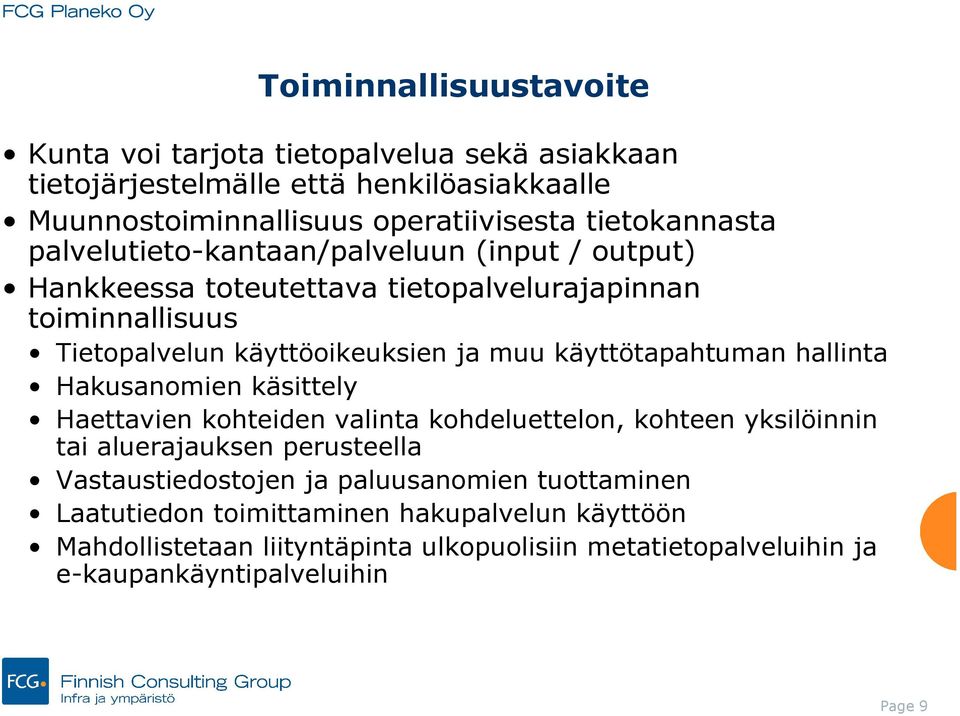

9 Toiminnallisuustavoite Kunta voi tarjota tietopalvelua sekä asiakkaan tietojärjestelmälle että henkilöasiakkaalle Muunnostoiminnallisuus operatiivisesta tietokannasta palvelutieto-kantaan/palveluun (input / output) Hankkeessa toteutettava tietopalvelurajapinnan toiminnallisuus Tietopalvelun käyttöoikeuksien ja muu käyttötapahtuman hallinta Hakusanomien käsittely Haettavien kohteiden valinta kohdeluettelon, kohteen yksilöinnin tai aluerajauksen perusteella Vastaustiedostojen ja paluusanomien tuottaminen Laatutiedon toimittaminen hakupalvelun käyttöön Mahdollistetaan liityntäpinta ulkopuolisiin metatietopalveluihin ja e-kaupankäyntipalveluihin Page 9

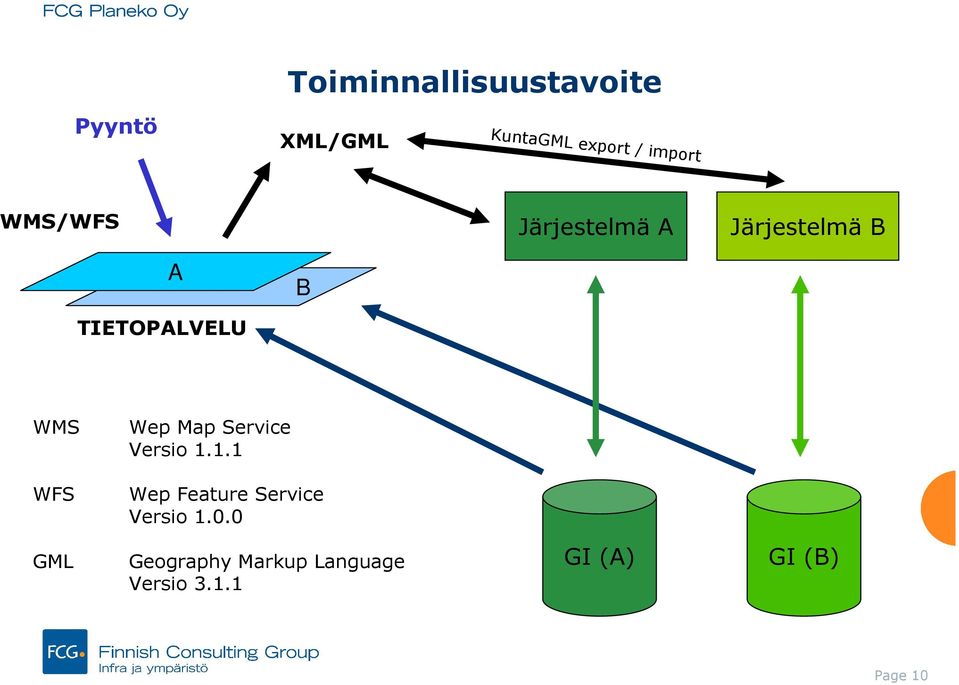

10 Toiminnallisuustavoite Pyyntö XML/GML KuntaGML export / import WMS/WFS Järjestelmä A Järjestelmä B A B TIETOPALVELU WMS Wep Map Service Versio WFS Wep Feature Service Versio GML Geography Markup Language Versio GI (A) GI (B) Page 10

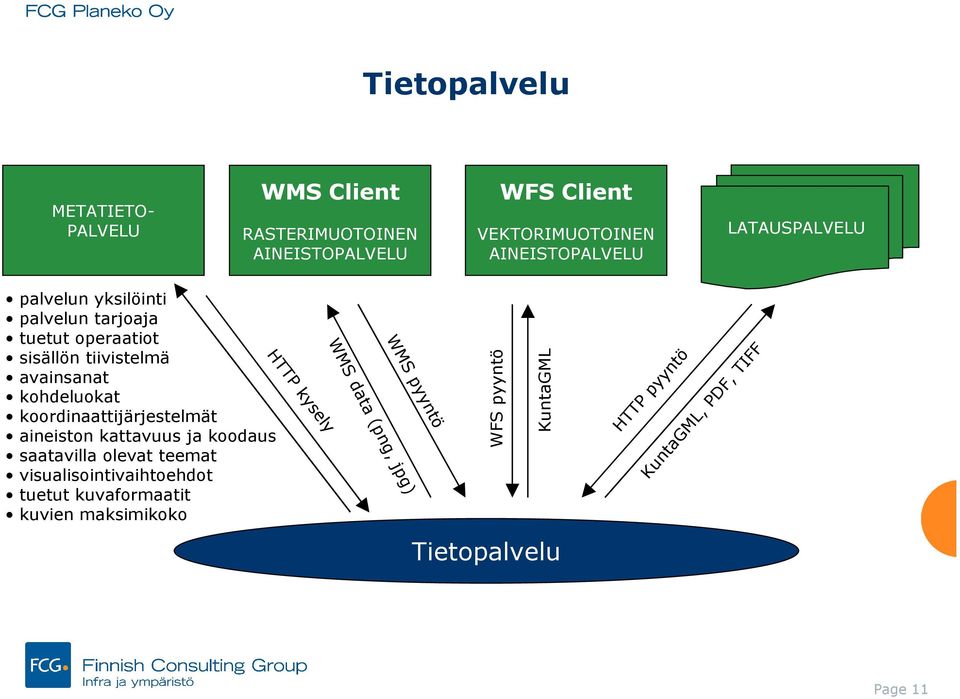

11 Tietopalvelu METATIETO- PALVELU WMS Client RASTERIMUOTOINEN AINEISTOPALVELU WFS Client VEKTORIMUOTOINEN AINEISTOPALVELU LATAUSPALVELU palvelun yksilöinti palvelun tarjoaja tuetut operaatiot sisällön tiivistelmä avainsanat kohdeluokat koordinaattijärjestelmät aineiston kattavuus ja koodaus saatavilla olevat teemat visualisointivaihtoehdot tuetut kuvaformaatit kuvien maksimikoko HTTP kysely WMS data (png, jpg) WMS pyyntö WFS pyyntö KuntaGML Tietopalvelu HTTP pyyntö KuntaGML, PDF, TIFF Page 11

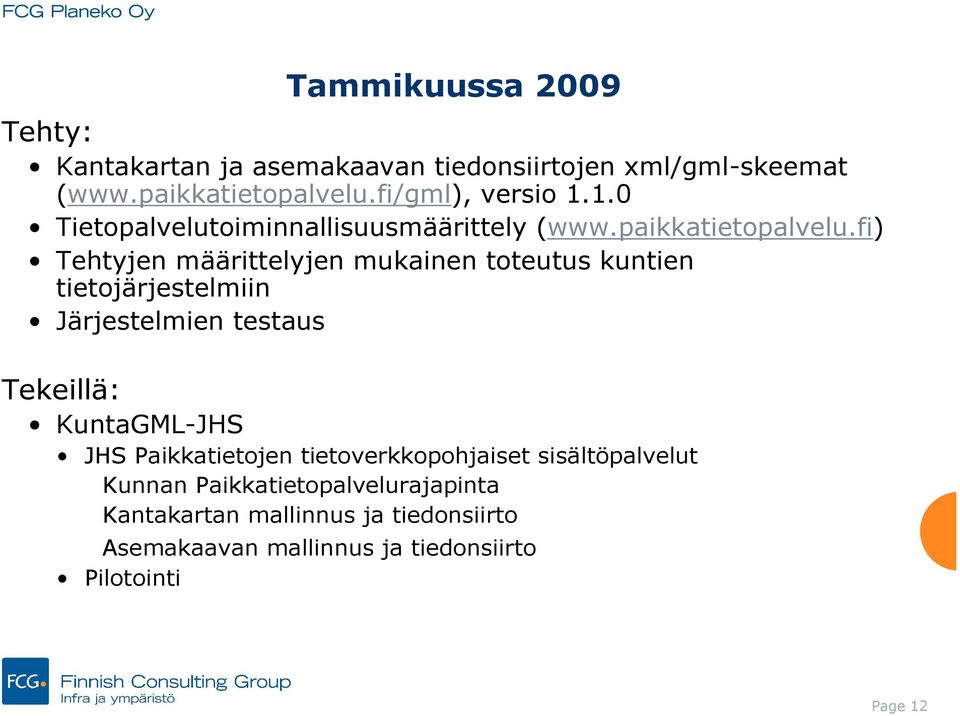

12 Tammikuussa 2009 Tehty: Kantakartan ja asemakaavan tiedonsiirtojen xml/gml-skeemat ( versio Tietopalvelutoiminnallisuusmäärittely ( Tehtyjen määrittelyjen mukainen toteutus kuntien tietojärjestelmiin Järjestelmien testaus Tekeillä: KuntaGML-JHS JHS Paikkatietojen tietoverkkopohjaiset sisältöpalvelut Kunnan Paikkatietopalvelurajapinta Kantakartan mallinnus ja tiedonsiirto Asemakaavan mallinnus ja tiedonsiirto Pilotointi Page 12

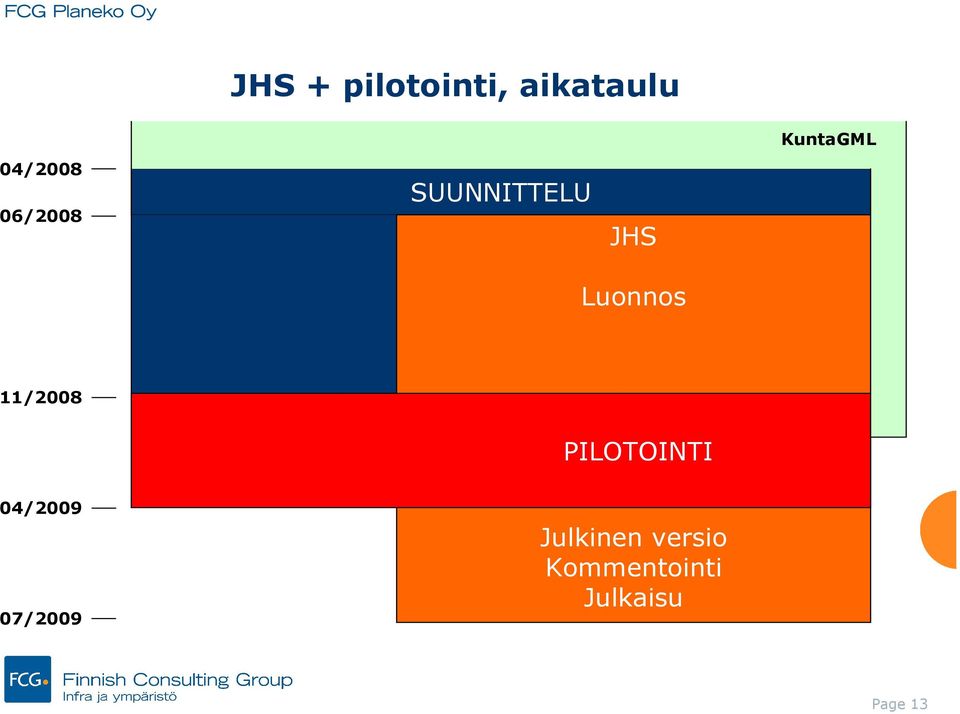

13 JHS + pilotointi, aikataulu 04/ /2008 SUUNNITTELU JHS KuntaGML Luonnos 11/2008 PILOTOINTI 04/ /2009 Julkinen versio Kommentointi Julkaisu Page 13

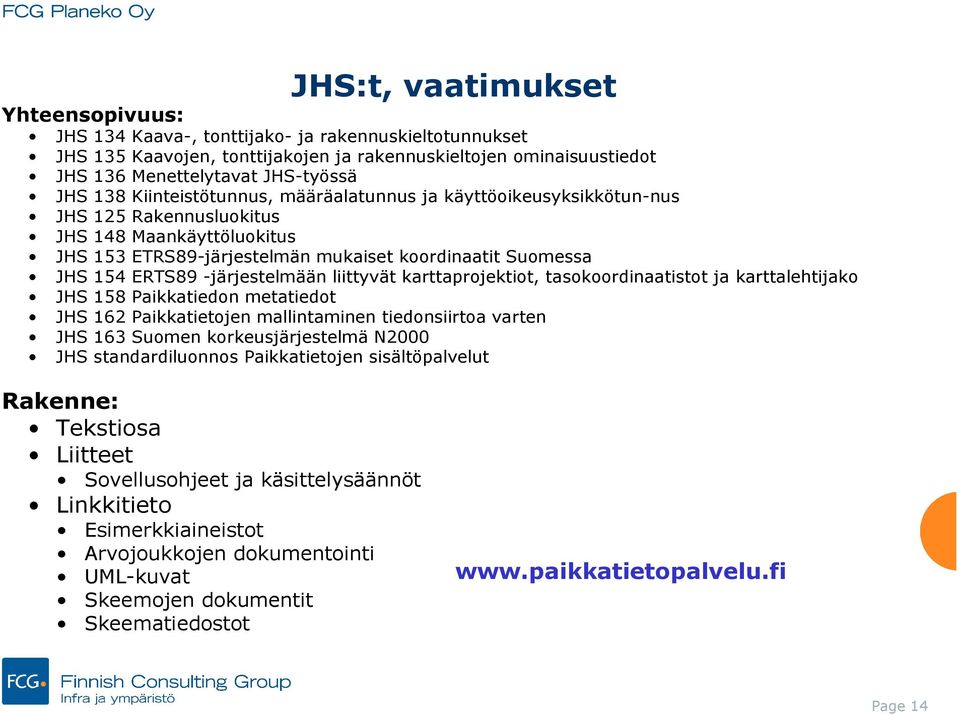

14 JHS:t, vaatimukset Yhteensopivuus: JHS 134 Kaava-, tonttijako- ja rakennuskieltotunnukset JHS 135 Kaavojen, tonttijakojen ja rakennuskieltojen ominaisuustiedot JHS 136 Menettelytavat JHS-työssä JHS 138 Kiinteistötunnus, määräalatunnus ja käyttöoikeusyksikkötun-nus JHS 125 Rakennusluokitus JHS 148 Maankäyttöluokitus JHS 153 ETRS89-järjestelmän mukaiset koordinaatit Suomessa JHS 154 ERTS89 -järjestelmään liittyvät karttaprojektiot, tasokoordinaatistot ja karttalehtijako JHS 158 Paikkatiedon metatiedot JHS 162 Paikkatietojen mallintaminen tiedonsiirtoa varten JHS 163 Suomen korkeusjärjestelmä N2000 JHS standardiluonnos Paikkatietojen sisältöpalvelut Rakenne: Tekstiosa Liitteet Sovellusohjeet ja käsittelysäännöt Linkkitieto Esimerkkiaineistot Arvojoukkojen dokumentointi UML-kuvat Skeemojen dokumentit Skeematiedostot Page 14

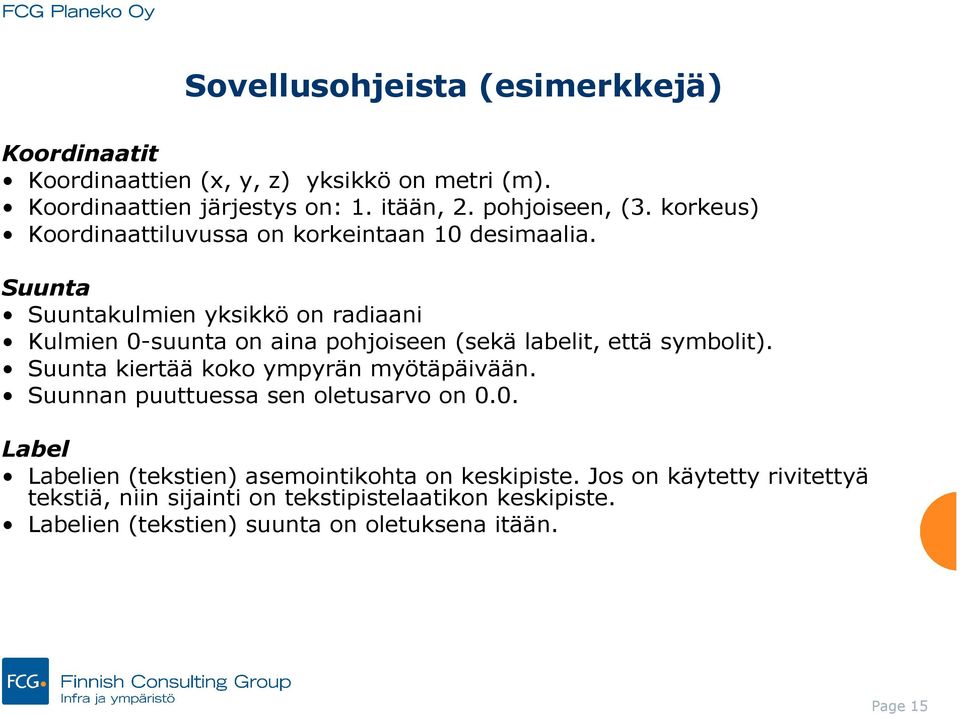

15 Sovellusohjeista (esimerkkejä) Koordinaatit Koordinaattien (x, y, z) yksikkö on metri (m). Koordinaattien järjestys on: 1. itään, 2. pohjoiseen, (3. korkeus) Koordinaattiluvussa on korkeintaan 10 desimaalia. Suunta Suuntakulmien yksikkö on radiaani Kulmien 0-suunta on aina pohjoiseen (sekä labelit, että symbolit). Suunta kiertää koko ympyrän myötäpäivään. Suunnan puuttuessa sen oletusarvo on 0.0. Label Labelien (tekstien) asemointikohta on keskipiste. Jos on käytetty rivitettyä tekstiä, niin sijainti on tekstipistelaatikon keskipiste. Labelien (tekstien) suunta on oletuksena itään. Page 15

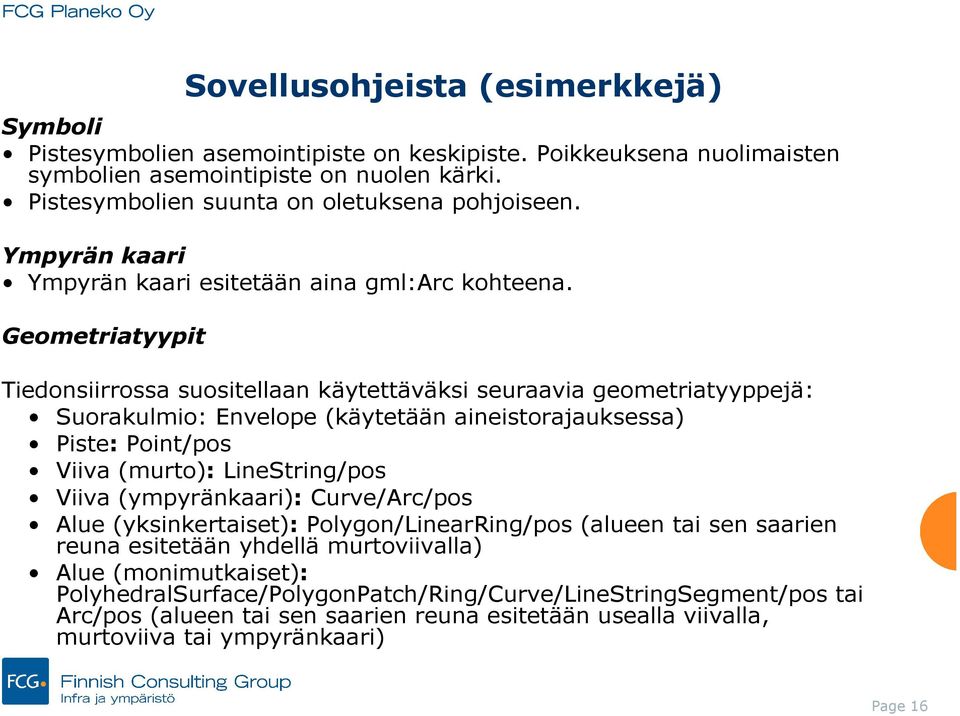

16 Sovellusohjeista (esimerkkejä) Symboli Pistesymbolien asemointipiste on keskipiste. Poikkeuksena nuolimaisten symbolien asemointipiste on nuolen kärki. Pistesymbolien suunta on oletuksena pohjoiseen. Ympyrän kaari Ympyrän kaari esitetään aina gml:arc kohteena. Geometriatyypit Tiedonsiirrossa suositellaan käytettäväksi seuraavia geometriatyyppejä: Suorakulmio: Envelope (käytetään aineistorajauksessa) Piste: Point/pos Viiva (murto): LineString/pos Viiva (ympyränkaari): Curve/Arc/pos Alue (yksinkertaiset): Polygon/LinearRing/pos (alueen tai sen saarien reuna esitetään yhdellä murtoviivalla) Alue (monimutkaiset): PolyhedralSurface/PolygonPatch/Ring/Curve/LineStringSegment/pos tai Arc/pos (alueen tai sen saarien reuna esitetään usealla viivalla, murtoviiva tai ympyränkaari) Page 16

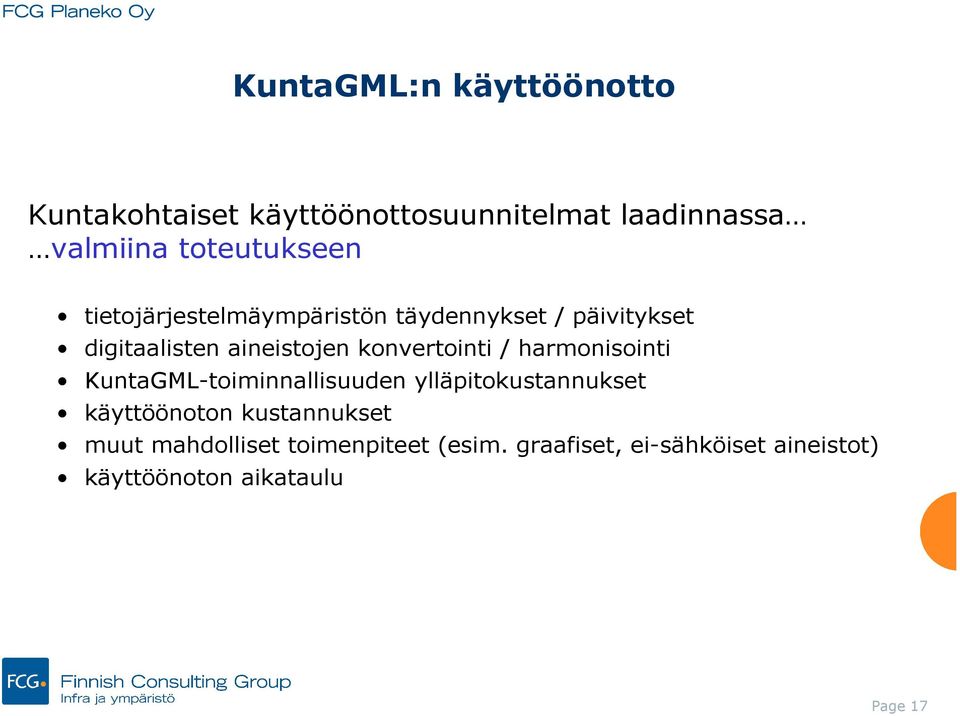

17 KuntaGML:n käyttöönotto Kuntakohtaiset käyttöönottosuunnitelmat laadinnassa valmiina toteutukseen tietojärjestelmäympäristön täydennykset / päivitykset digitaalisten aineistojen konvertointi / harmonisointi KuntaGML-toiminnallisuuden ylläpitokustannukset käyttöönoton kustannukset muut mahdolliset toimenpiteet (esim. graafiset, ei-sähköiset aineistot) käyttöönoton aikataulu Page 17

18 KIITOKSIA! Page 18
