1 GPS-koulutus 2018 Eräkarkku Petri Kuusela p

2 GPS toiminnallisuudet Missä olen (koordinaatit, kartalla) Opasta minut (navigointi) Paljonko matkaa (navigointi maastossa) Missä suunnassa kohde Mikä on kuljettu matka (logger) Piirrä reitti kartalle (track, jälki) Dataloggerit (seuranta, tallennus) Harrastuskäyttö: urheilu, geo-kätköily, valokuvaus

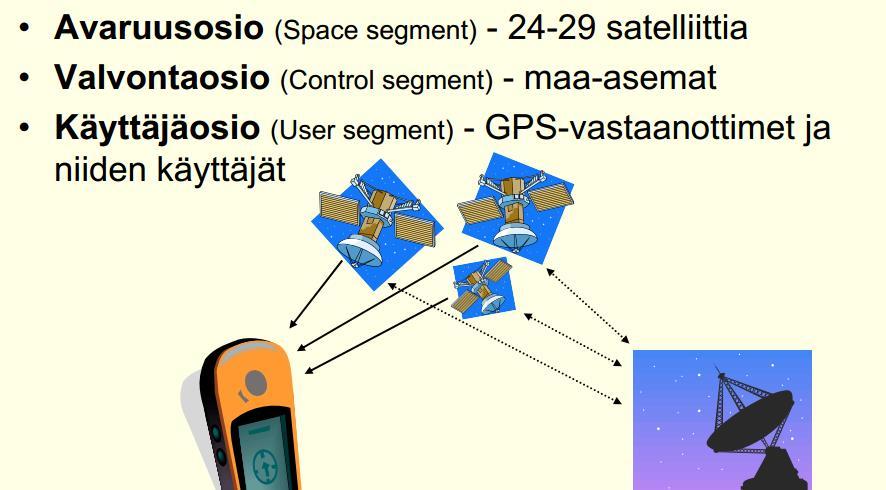

3 GPS järjestelmä GPS eli Global Positioning System on Yhdysvaltain puolustusministeriön kehittämä ja rahoittama satelliittipaikannusjärjestelmä GPS-järjestelmä koostuu kolmesta segmentistä - satelliitit - maanpäällinen kontrolliverkko - GPS laite (esim kännykkä tai maasto-gps) GPS-laitteen toiminta perustuu satelliiteilta tulevien aikaerojen laskemiseen (geometriaa) Huom! Tiesitkö että GPS toimii ilman matkapuhelinverkkoa?

4 GPS järjestelmä

5 Paritehtävä Listaa mahdollisimman monta erilaista laitetta, joista löytyy GPS-siru (vastaanotin)? Aika 3 minuuttia

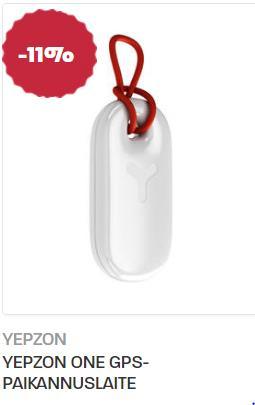

6 GPS Laitteita

7 GPS paikantimet Maastokäyttöön tarkoitetut laitteet ovat vedeltä ja kosteudelta suojattuja, ja ne kestävät jossain määrin myös iskuja ja muita mekaanisia rasituksia. Laitteen toimivuuden kannalta tärkeä ominaisuus on herkkä, monikanavainen vastaanotin. Maastokäyttöön tarkoitetut laitteet ovat yleensä paristokäyttöisiä, sillä maastossa ei monesti ole mahdollisuutta akkujen lataukseen. Karttapohjalla varustetulla laitteella suunnistaminen on paljon kätevämpää kuin pelkän navigointinuolen avulla.

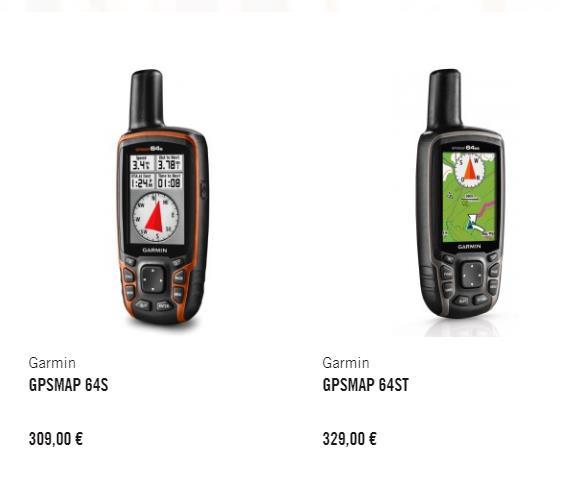

8 Tori.fi: alk 130 Garmin GPS

9 Garmin 62 st toiminnallisuuksia Kartta Kompassi Koordinaatit Korkeus (MOT) Lämpötila Auringon nousu/lasku Suunta Etäisyys Matka, nopeus, keskinopeus Satelliittien tilanne Sijainnin tarkkuus POI, MOB, reitit Pinta-alan määritys Kello, kalenteri PC-liittymä? Paristot

10 Paikantamisvirheet GPS:n tarkkuus on siviilikäytössä vaakasuunnassa muutama metri. Korkeussuunnassa tarkkuus on n. 2 3 kertaa heikompi. Paikannusvirhettä tuovat satelliittien rata- ja kellovirhe, ilmakehä, Monitieheijastuminen (esim kaupungissa) paikantimen virheet tahallinen häirintä (sotilaallinen) käyttäjän virheet (asetukset)

11 Koordinaattijärjestelmät WGS84 on maailmanlaajuinen GPS-järjestelmän koordinaattijärjestelmä suositus EUREF-FIN on ETRS89:n suomalainen realisaatio, jonka tarkkuutta on kasvatettu mittaamalla kahdessa vaiheessa noin 450 kiintopistettä Suomessa ja lähialueilla maan rajojen ulkopuolella. WGS84:n ja EUREF-FIN-koordinaatistojen ero on tällä hetkellä (2008) alle metri ja suuressa osassa käyttötarkoituksia koordinaatistoja voidaan pitää yhtenevinä. Kartastokoordinaattijärjestelmä (KKJ) on Suomessa vuodesta 1970 käytetty koordinaattijärjestelmä. Sen realisaatio perustuu kolmiomittauksiin ja se on jonkin verran vääristynyt. KKJ:n käytöstä valtakunnallisessa kartoituksessa ollaan luopumassa ja uudet maasto- ja merikartat laaditaan EUREF-FIN-koordinaatistoon.

12 Koordinaattien merkitseminen Koordinaatit voi merkitä monella tapaa. Asteet Minuutit,Desimaalit N 60 10,170 E ,135 Oma suosikkini Ne luetaan 60 astetta, 10 pilkku 170 minuuttia pohjoista leveyttä ja 24 astetta, 57 pilkku 135 minuuttia itäistä pituutta. Asteet Minuutit Sekunnit,Desimaalit N ,2 E ,1 Luetaan 60 astetta, 10 minuuttia, 10 pilkku kaksi sekuntia pohjoista leveyttä ja 24 astetta, 57 minuuttia, kahdeksan pilkku yksi sekuntia. Asteet,Desimaalit N 60,1695 E 24,95225 Ne luetaan: 60 pilkku 1695 astetta pohjoista leveyttä ja 24 pilkku itäistä pituutta.

13 Koordinaatit kartalla: Tehtävä Merkitse janalle , ,3916

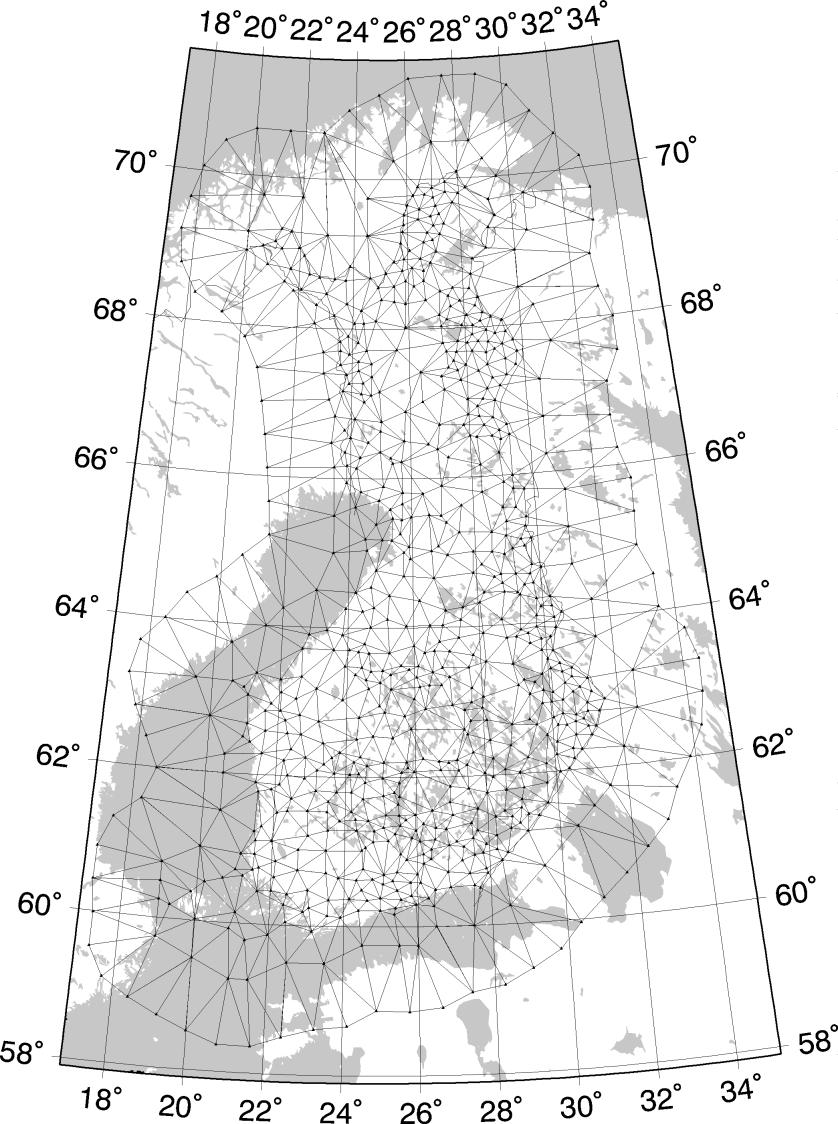

14 Suomi koordinaateissa Pohjoinen leveys Itäinen pituus

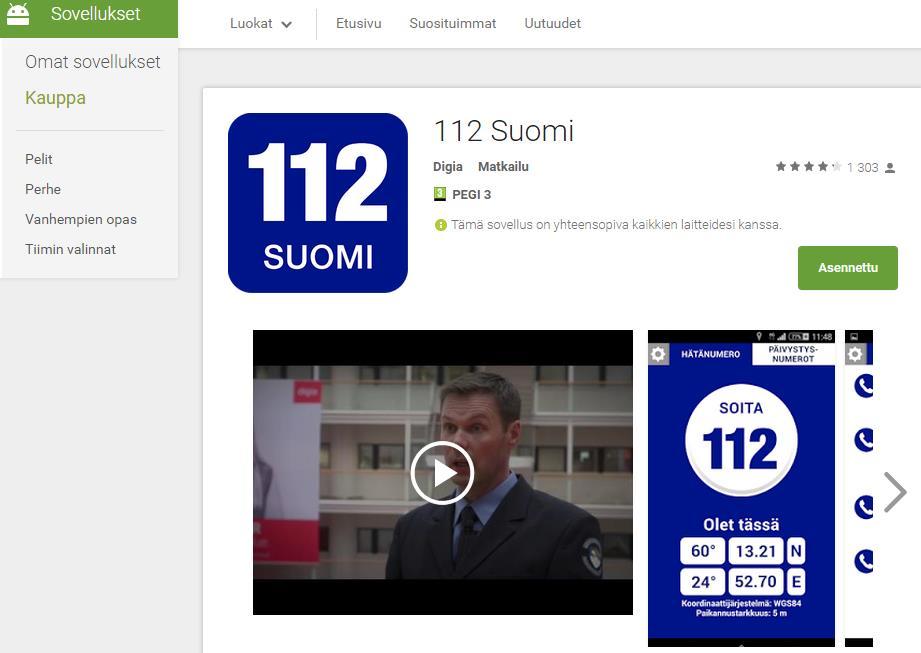

15 112-appi Tehtävä: Lataa ja katso omat koordinaatit Lataa esim täältä: (Android, ios, Win)

16 Karttapalveluja verkossa Hiiren oik.painike: Mitä täällä on? GPS Visualizer (gpx reitti kartalle ja jakoon) GPI Synch (liittää kuviin koordinaatit)

17 Kartta/GPS palveluja / Android Karttaselain Maastokartat lataa Jahtikartta GPS Essentials GPS Koordinaatit Sports Tracker

18 Retkikartta

19 Kapsi pikakartta

20 Google maps

21 Tehtävä Ilmoita pohjoisimman ja eteläisimmän merkin koordinaatit muodossa asteet-minuutitdesimaalit. P E P E

23 Kartta

24 Tehtävä: Hae kahden pisteen koordinaatit P E P E

25 Harjoituksia 1. Paljonko tästä on matkaa Karkun asemalle? 2. Jaa omat koordinaattisi parille Whatsapilla tai sähköpostilla 3. Jaa Karkun aseman koordinaatit kaverille? 4. Lataa Karkun alueen kartta (offline) 5. Suunta: mikä on luokan pitkän seinän suunta?
