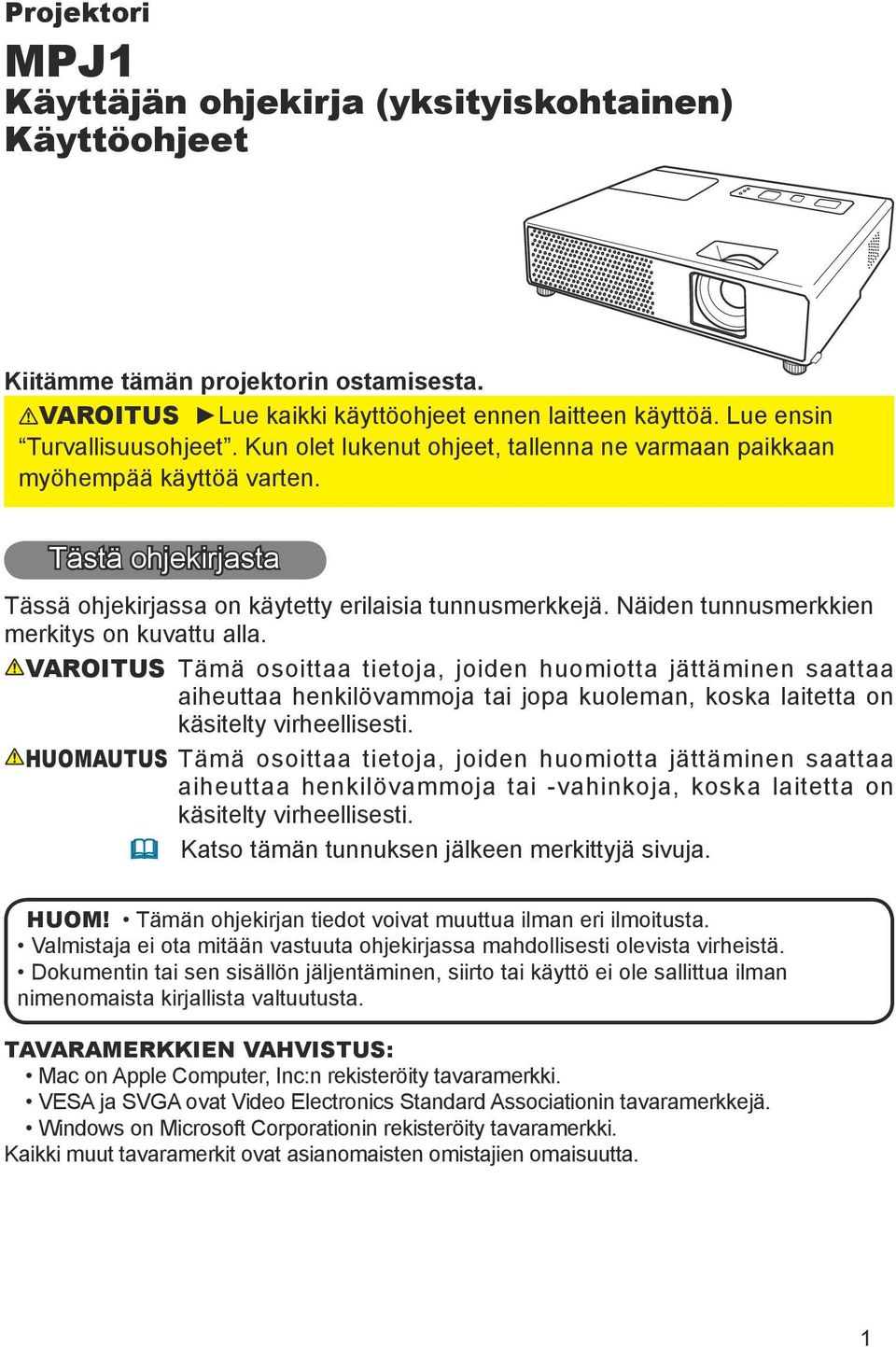

1 Projektori MPJ1 Käyttäjän ohjekirja (yksityiskohtainen) Käyttöohjeet Kiitämme tämän projektorin ostamisesta. VAROITUS Lue kaikki käyttöohjeet ennen laitteen käyttöä. Lue ensin Turvallisuusohjeet. Kun olet lukenut ohjeet, tallenna ne varmaan paikkaan myöhempää käyttöä varten. Tästä ohjekirjasta Tässä ohjekirjassa on käytetty erilaisia tunnusmerkkejä. Näiden tunnusmerkkien merkitys on kuvattu alla. VAROITUS Tämä osoittaa tietoja, joiden huomiotta jättäminen saattaa aiheuttaa henkilövammoja tai jopa kuoleman, koska laitetta on käsitelty virheellisesti. HUOMAUTUS Tämä osoittaa tietoja, joiden huomiotta jättäminen saattaa aiheuttaa henkilövammoja tai -vahinkoja, koska laitetta on käsitelty virheellisesti. Katso tämän tunnuksen jälkeen merkittyjä sivuja. HUOM! Tämän ohjekirjan tiedot voivat muuttua ilman eri ilmoitusta. Valmistaja ei ota mitään vastuuta ohjekirjassa mahdollisesti olevista virheistä. Dokumentin tai sen sisällön jäljentäminen, siirto tai käyttö ei ole sallittua ilman nimenomaista kirjallista valtuutusta. TAVARAMERKKIEN VAHVISTUS: Mac on Apple Computer, Inc:n rekisteröity tavaramerkki. VESA ja SVGA ovat Video Electronics Standard Associationin tavaramerkkejä. Windows on Microsoft Corporationin rekisteröity tavaramerkki. Kaikki muut tavaramerkit ovat asianomaisten omistajien omaisuutta.

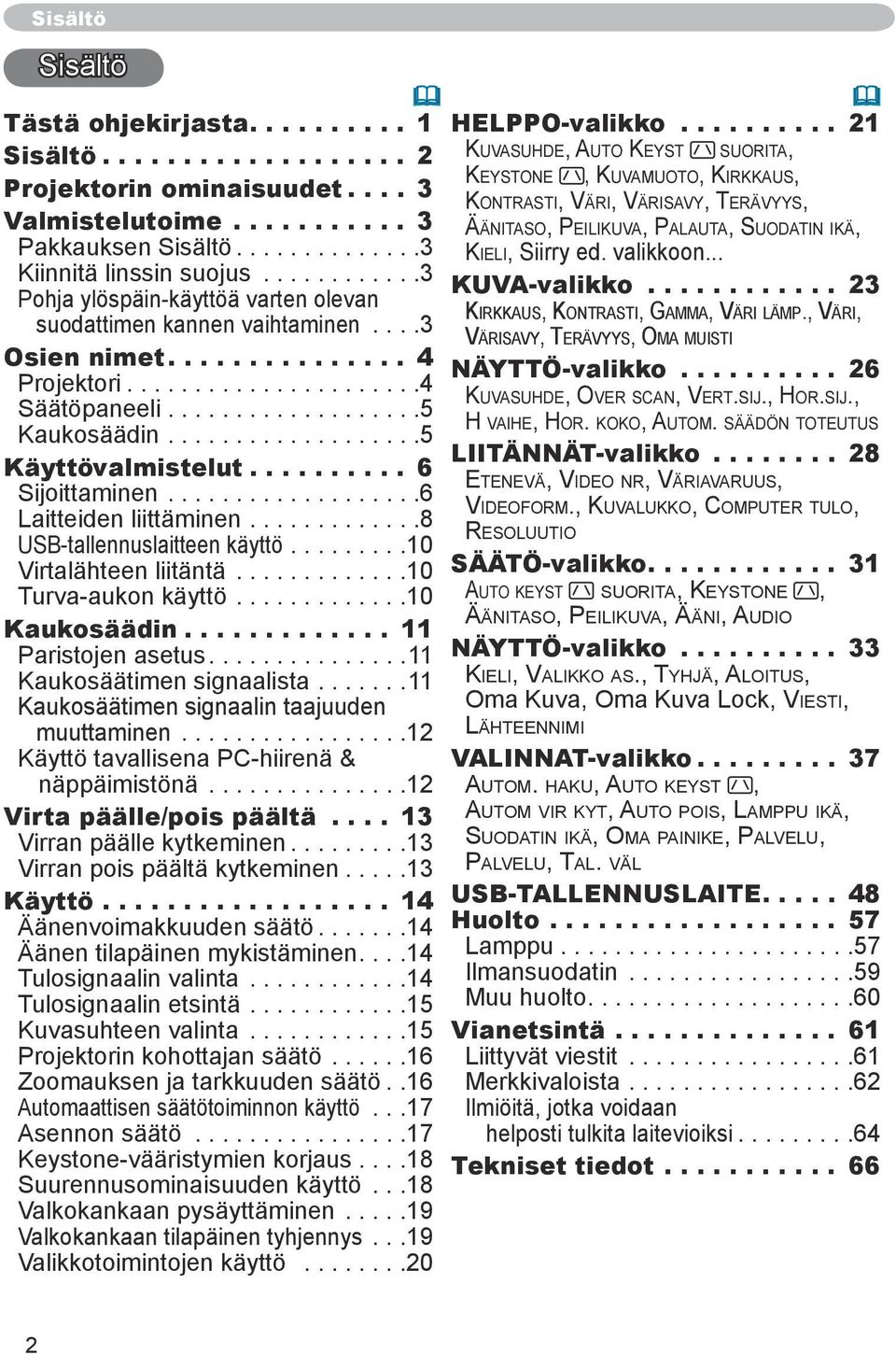

2 Sisältö Sisältö Tästä ohjekirjasta Sisältö Projektorin ominaisuudet Valmistelutoime Pakkauksen Sisältö Kiinnitä linssin suojus Pohja ylöspäin-käyttöä varten olevan suodattimen kannen vaihtaminen....3 Osien nimet Projektori Säätöpaneeli Kaukosäädin Käyttövalmistelut Sijoittaminen Laitteiden liittäminen USB-tallennuslaitteen käyttö Virtalähteen liitäntä Turva-aukon käyttö Kaukosäädin Paristojen asetus Kaukosäätimen signaalista Kaukosäätimen signaalin taajuuden muuttaminen Käyttö tavallisena PC-hiirenä & näppäimistönä Virta päälle/pois päältä Virran päälle kytkeminen Virran pois päältä kytkeminen Käyttö Äänenvoimakkuuden säätö Äänen tilapäinen mykistäminen Tulosignaalin valinta Tulosignaalin etsintä Kuvasuhteen valinta Projektorin kohottajan säätö Zoomauksen ja tarkkuuden säätö..16 Automaattisen säätötoiminnon käyttö...17 Asennon säätö Keystone-vääristymien korjaus Suurennusominaisuuden käyttö...18 Valkokankaan pysäyttäminen Valkokankaan tilapäinen tyhjennys...19 Valikkotoimintojen käyttö HELPPO-valikko Kuvasuhde, Auto Keyst suorita, Keystone, Kuvamuoto, Kirkkaus, Kontrasti, Väri, Värisavy, Terävyys, Äänitaso, Peilikuva, Palauta, Suodatin ikä, Kieli, Siirry ed. valikkoon... KUVA-valikko Kirkkaus, Kontrasti, Gamma, Väri lämp., Väri, Värisavy, Terävyys, Oma muisti NÄYTTÖ-valikko Kuvasuhde, Over scan, Vert.sij., Hor.sij., H vaihe, Hor. koko, Autom. säädön toteutus LIITÄNNÄT-valikko Etenevä, Video nr, Väriavaruus, Videoform., Kuvalukko, Computer tulo, Resoluutio SÄÄTÖ-valikko Auto keyst suorita, Keystone, Äänitaso, Peilikuva, Ääni, Audio NÄYTTÖ-valikko Kieli, Valikko as., Tyhjä, Aloitus, Oma Kuva, Oma Kuva Lock, Viesti, Lähteennimi VALINNAT-valikko Autom. haku, Auto keyst, Autom vir kyt, Auto pois, Lamppu ikä, Suodatin ikä, Oma painike, Palvelu, Palvelu, Tal. väl USB-TALLENNUSLAITE Huolto Lamppu Ilmansuodatin Muu huolto Vianetsintä Liittyvät viestit Merkkivaloista Ilmiöitä, jotka voidaan helposti tulkita laitevioiksi Tekniset tiedot

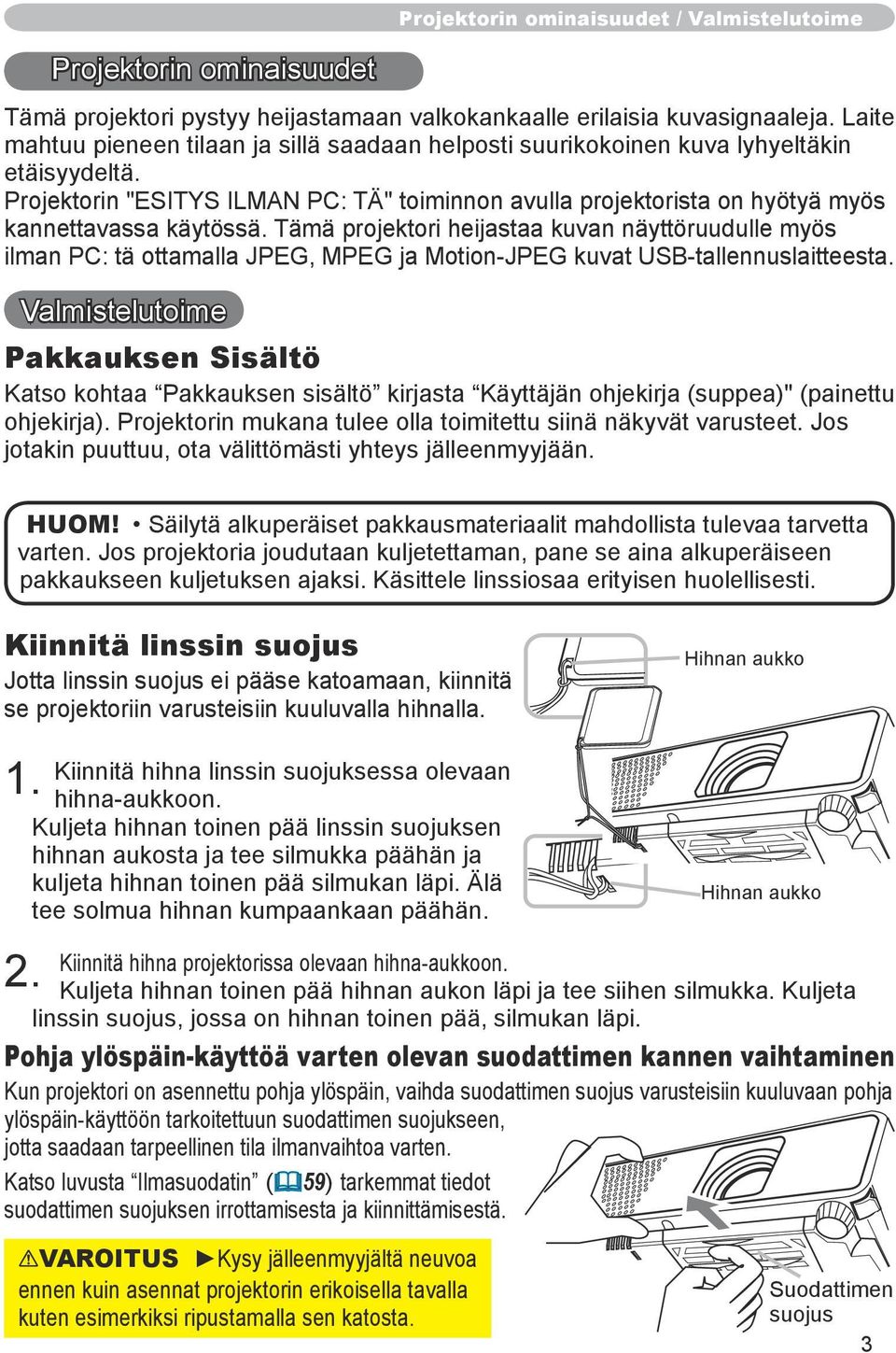

3 Projektorin ominaisuudet Projektorin ominaisuudet / Valmistelutoime Tämä projektori pystyy heijastamaan valkokankaalle erilaisia kuvasignaaleja. Laite mahtuu pieneen tilaan ja sillä saadaan helposti suurikokoinen kuva lyhyeltäkin etäisyydeltä. Projektorin "ESITYS ILMAN PC: TÄ" toiminnon avulla projektorista on hyötyä myös kannettavassa käytössä. Tämä projektori heijastaa kuvan näyttöruudulle myös ilman PC: tä ottamalla JPEG, MPEG ja Motion-JPEG kuvat USB-tallennuslaitteesta. Valmistelutoime Pakkauksen Sisältö Katso kohtaa Pakkauksen sisältö kirjasta Käyttäjän ohjekirja (suppea)" (painettu ohjekirja). Projektorin mukana tulee olla toimitettu siinä näkyvät varusteet. Jos jotakin puuttuu, ota välittömästi yhteys jälleenmyyjään. HUOM! Säilytä alkuperäiset pakkausmateriaalit mahdollista tulevaa tarvetta varten. Jos projektoria joudutaan kuljetettaman, pane se aina alkuperäiseen pakkaukseen kuljetuksen ajaksi. Käsittele linssiosaa erityisen huolellisesti. Kiinnitä linssin suojus Jotta linssin suojus ei pääse katoamaan, kiinnitä se projektoriin varusteisiin kuuluvalla hihnalla. Hihnan aukko Kiinnitä hihna linssin suojuksessa olevaan hihna-aukkoon. Kuljeta hihnan toinen pää linssin suojuksen hihnan aukosta ja tee silmukka päähän ja kuljeta hihnan toinen pää silmukan läpi. Älä tee solmua hihnan kumpaankaan päähän. Hihnan aukko Kiinnitä hihna projektorissa olevaan hihna-aukkoon. Kuljeta hihnan toinen pää hihnan aukon läpi ja tee siihen silmukka. Kuljeta linssin suojus, jossa on hihnan toinen pää, silmukan läpi. Pohja ylöspäin-käyttöä varten olevan suodattimen kannen vaihtaminen Kun projektori on asennettu pohja ylöspäin, vaihda suodattimen suojus varusteisiin kuuluvaan pohja ylöspäin-käyttöön tarkoitettuun suodattimen suojukseen, jotta saadaan tarpeellinen tila ilmanvaihtoa varten. Katso luvusta Ilmasuodatin ( 59) tarkemmat tiedot suodattimen suojuksen irrottamisesta ja kiinnittämisestä. VAROITUS Kysy jälleenmyyjältä neuvoa ennen kuin asennat projektorin erikoisella tavalla kuten esimerkiksi ripustamalla sen katosta. Suodattimen suojus 3

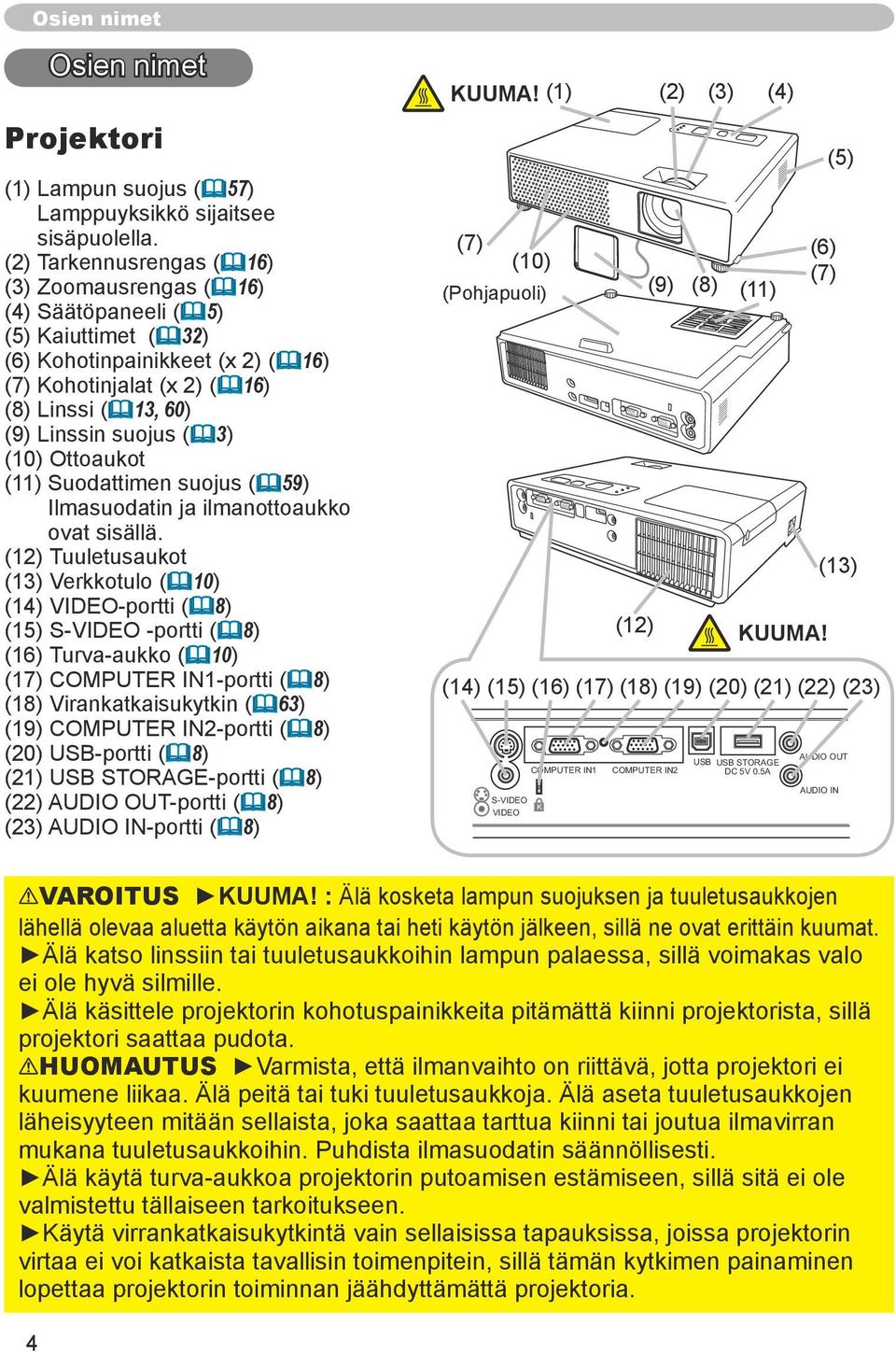

4 Osien nimet Osien nimet Projektori (1) Lampun suojus ( 57) Lamppuyksikkö sijaitsee sisäpuolella. (2) Tarkennusrengas ( 16) (3) Zoomausrengas ( 16) (4) Säätöpaneeli ( 5) (5) Kaiuttimet ( 32) (6) Kohotinpainikkeet (x 2) ( 16) (7) Kohotinjalat (x 2) ( 16) (8) Linssi ( 13, 60) (9) Linssin suojus ( 3) (10) Ottoaukot (11) Suodattimen suojus ( 59) Ilmasuodatin ja ilmanottoaukko ovat sisällä. (12) Tuuletusaukot (13) Verkkotulo ( 10) (14) VIDEO-portti ( 8) (15) S-VIDEO -portti ( 8) (16) Turva-aukko ( 10) (17) COMPUTER IN1-portti ( 8) (18) Virankatkaisukytkin ( 63) (19) COMPUTER IN2-portti ( 8) (20) USB-portti ( 8) (21) USB STORAGE-portti ( 8) (22) AUDIO OUT-portti ( 8) (23) AUDIO IN-portti ( 8) KUUMA! (1) (2) (3) (4) (7) S-VIDEO VIDEO (10) (Pohjapuoli) COMPUTER IN1 K (12) COMPUTER IN2 (9) (8) (11) USB USB STORAGE DC 5V 0.5A (6) (7) KUUMA! AUDIO OUT AUDIO IN (5) (13) (14) (15) (16) (17) (18) (19) (20) (21) (22) (23) VAROITUS KUUMA! : Älä kosketa lampun suojuksen ja tuuletusaukkojen AUDIO OUT USB STORAGE USB DC 5V 0.5A COMPUTER IN LAN lähellä olevaa aluetta käytön aikana tai heti käytön jälkeen, sillä ne ovat erittäin kuumat. S-VIDEO AUDIO IN K VIDEO Älä katso linssiin tai tuuletusaukkoihin lampun palaessa, sillä voimakas valo ei ole hyvä silmille. Älä käsittele projektorin kohotuspainikkeita pitämättä kiinni projektorista, sillä projektori saattaa pudota. HUOMAUTUS Varmista, että ilmanvaihto on riittävä, jotta projektori ei kuumene liikaa. Älä peitä tai tuki tuuletusaukkoja. Älä aseta tuuletusaukkojen läheisyyteen mitään sellaista, joka saattaa tarttua kiinni tai joutua ilmavirran mukana tuuletusaukkoihin. Puhdista ilmasuodatin säännöllisesti. Älä käytä turva-aukkoa projektorin putoamisen estämiseen, sillä sitä ei ole valmistettu tällaiseen tarkoitukseen. Käytä virrankatkaisukytkintä vain sellaisissa tapauksissa, joissa projektorin virtaa ei voi katkaista tavallisin toimenpitein, sillä tämän kytkimen painaminen lopettaa projektorin toiminnan jäähdyttämättä projektoria. 4

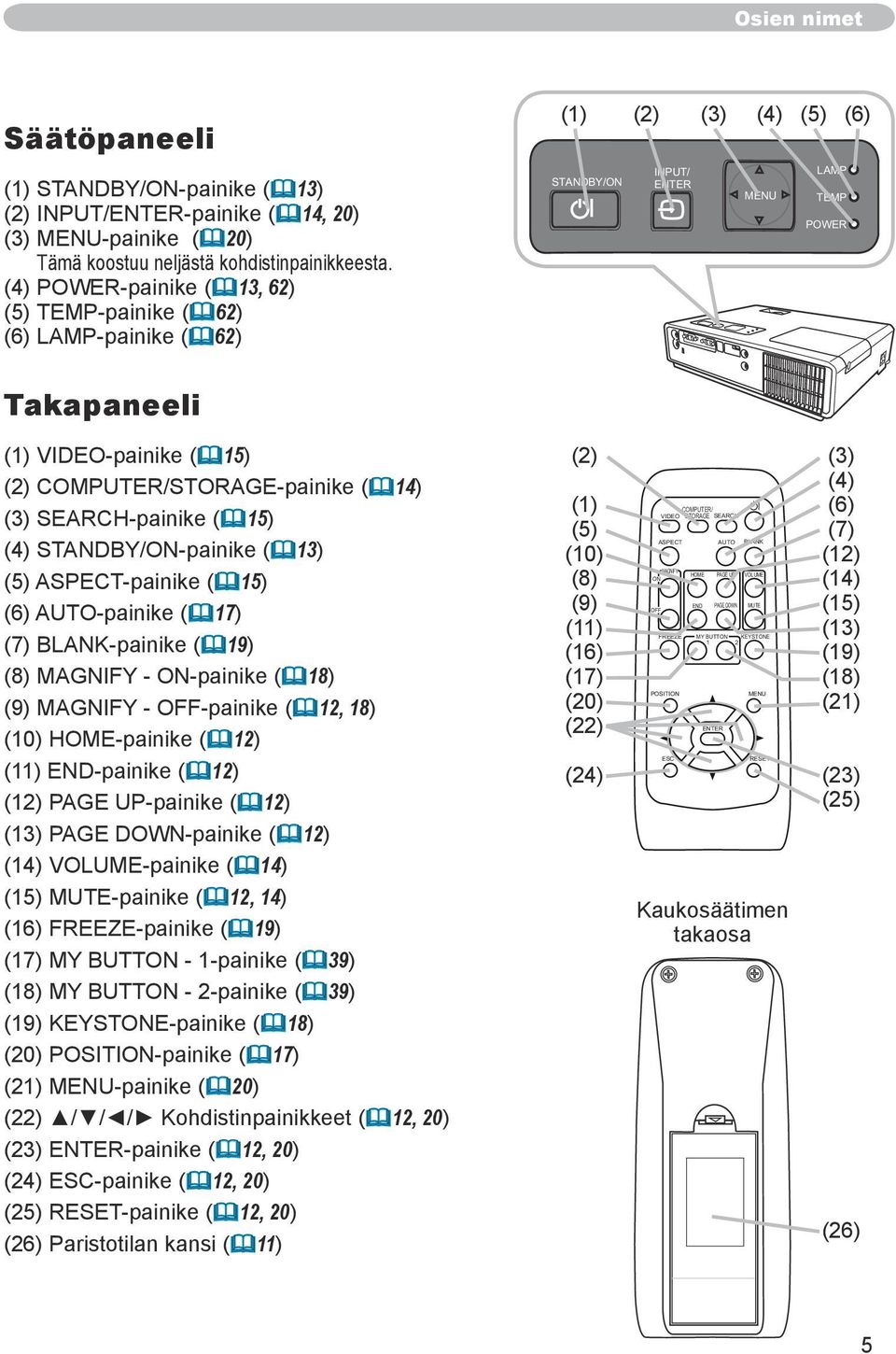

5 Osien nimet Säätöpaneeli (1) STANDBY/ON-painike ( 13) (2) INPUT/ENTER-painike ( 14, 20) (3) MENU-painike ( 20) Tämä koostuu neljästä kohdistinpainikkeesta. (4) POWER-painike ( 13, 62) (5) TEMP-painike ( 62) (6) LAMP-painike ( 62) (1) (2) (3) (4) (5) (6) STANDBY/ON INPUT/ ENTER MENU LAMP TEMP POWER Takapaneeli (1) VIDEO-painike ( 15) (2) COMPUTER/STORAGE-painike ( 14) (3) SEARCH-painike ( 15) (4) STANDBY/ON-painike ( 13) (5) ASPECT-painike ( 15) (6) AUTO-painike ( 17) (7) BLANK-painike ( 19) (8) MAGNIFY - ON-painike ( 18) (9) MAGNIFY - OFF-painike ( 12, 18) (10) HOME-painike ( 12) (11) END-painike ( 12) (12) PAGE UP-painike ( 12) (13) PAGE DOWN-painike ( 12) (14) VOLUME-painike ( 14) (15) MUTE-painike ( 12, 14) (16) FREEZE-painike ( 19) (17) MY BUTTON - 1-painike ( 39) (18) MY BUTTON - 2-painike ( 39) (19) KEYSTONE-painike ( 18) (20) POSITION-painike ( 17) (21) MENU-painike ( 20) (22) / / / Kohdistinpainikkeet ( 12, 20) (23) ENTER-painike ( 12, 20) (24) ESC-painike ( 12, 20) (25) RESET-painike ( 12, 20) (26) Paristotilan kansi ( 11) (2) (1) (5) (10) (8) (9) (11) (16) (17) (20) (22) (24) OFF VIDEO MAGNIFY ON FREEZE COMPUTER/ STORAGE SEARCH ASPECT AUTO BLANK POSITION ESC HOME END PAGE UP PAGE DOWN MY BUTTON 1 2 ENTER VOLUME MUTE KEYSTONE MENU RESET Kaukosäätimen takaosa (3) (4) (6) (7) (12) (14) (15) (13) (19) (18) (21) (23) (25) (26) 5

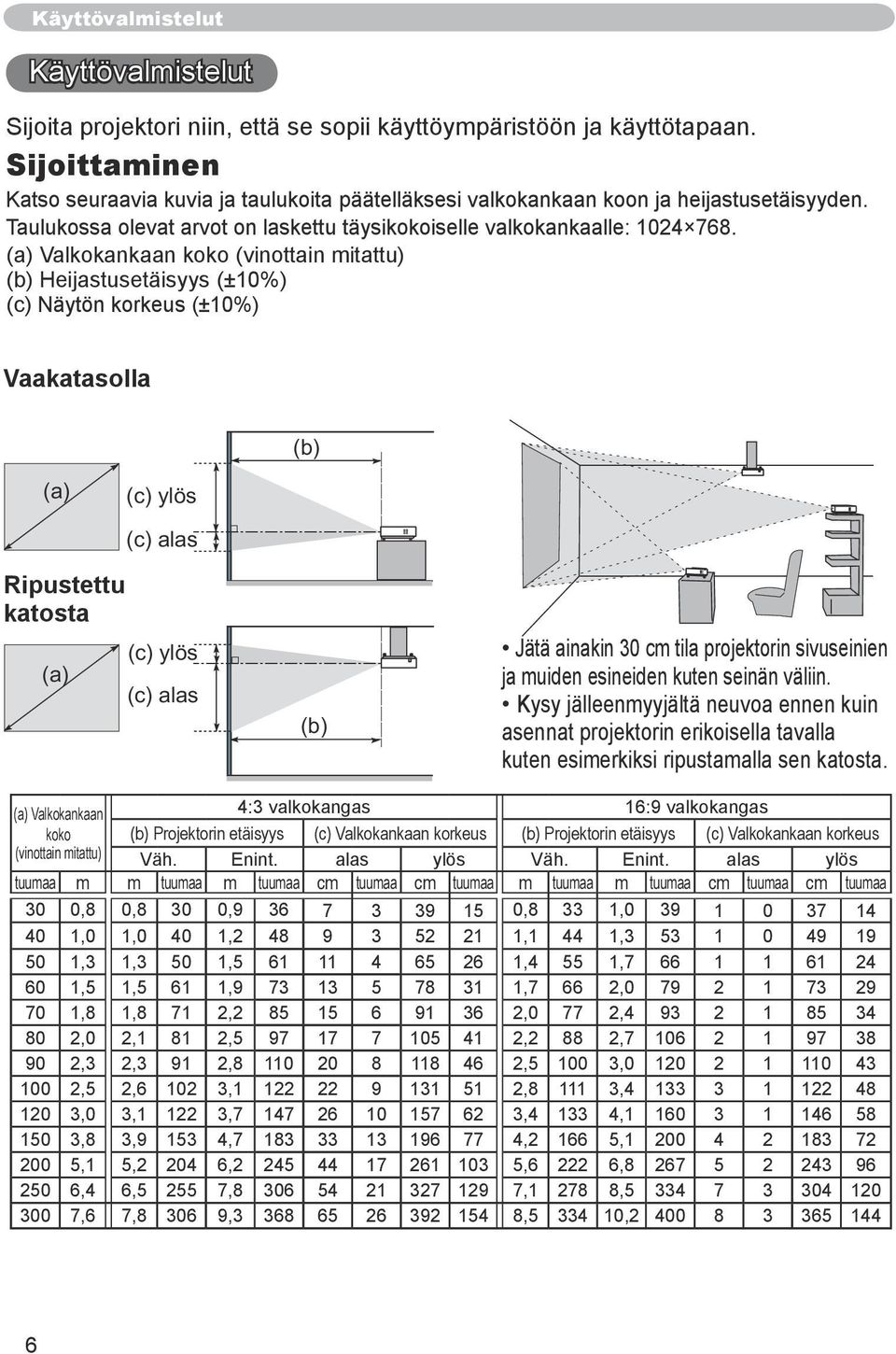

6 Käyttövalmistelut Käyttövalmistelut Sijoita projektori niin, että se sopii käyttöympäristöön ja käyttötapaan. Sijoittaminen Katso seuraavia kuvia ja taulukoita päätelläksesi valkokankaan koon ja heijastusetäisyyden. Taulukossa olevat arvot on laskettu täysikokoiselle valkokankaalle: (a) Valkokankaan koko (vinottain mitattu) (b) Heijastusetäisyys (±10%) (c) Näytön korkeus (±10%) Vaakatasolla (b) (a) (c) ylös (c) alas Ripustettu katosta (c) ylös Jätä ainakin 30 cm tila projektorin sivuseinien (a) ja muiden esineiden kuten seinän väliin. (c) alas (b) Kysy jälleenmyyjältä neuvoa ennen kuin (b) asennat (a) projektorin (c) up erikoisella tavalla kuten esimerkiksi ripustamalla sen katosta. (c) down (a) Valkokankaan 4:3 valkokangas 16:9 valkokangas koko (b) Projektorin etäisyys (c) Valkokankaan korkeus (b) Projektorin etäisyys (c) Valkokankaan korkeus (vinottain mitattu) Väh. Enint. alas ylös Väh. Enint. alas ylös tuumaa m m tuumaa m tuumaa cm tuumaa cm tuumaa m tuumaa m tuumaa cm tuumaa cm tuumaa (c) up 30 0,8 0,8 30 0, (a) 0,8 33 1, ,0 1,0 40 1, ,1 44 (c) 1,3 down ,3 1,3 50 1, ,4 55 1, (b) ,5 1,5 61 1, ,7 66 2, ,8 1,8 71 2, ,0 77 2, ,0 2,1 81 2, ,2 88 2, ,3 2,3 91 2, , , ,5 2, , , , ,0 3, , , , ,8 3, , , , ,1 5, , , , ,4 6, , , , ,6 7, , , ,

7 Käyttövalmistelut VAROITUS Sijoita projektori vakaaseen asentoon vaakasuoraan. Jos projektori kaatuu tai putoaa, se saattaa vahingoittua ja/tai aiheuttaa vammoja. Vahingoittuneen projektorin käyttö saattaa taas aiheuttaa tulipalon ja/tai sähköiskun. Älä sijoita projektoria epävakaalle pinnalle, joka on vino ja jossa on värinää, kuten esim. heikkorakenteiselle tai vinossa olevalle telineelle. Älä sijoita projektoria niin, että sen sivu-, etu- tai takaosa tulee ylöspäin. Kysy jälleenmyyjältä neuvoa ennen kuin asennat projektorin erikoisella tavalla kuten esimerkiksi ripustamalla sen katosta. Sijoita projektori viileään paikkaan ja varmista riittävä ilmanvaihto. Projektorin kuumeneminen saattaa aiheuttaa tulipalon syttymisen, palovammoja ja/tai epäkuntoon menemisen. Älä tuki äläkä peitä projektorin tuuletusaukkoja. Jätä ainakin 30 cm tila projektorin sivuseinien ja muiden esineiden kuten seinän väliin. Älä sijoita projektoria metallisen esineen tai heikosti lämpöä kestävän esineen päälle. Älä sijoita projektoria matolle, tyynylle tai sängylle. Älä sijoita projektoria suoraan auringonpaisteeseen tai kuumien esineiden kuten lämmittimien läheisyyteen. Älä aseta mitään projektorin linssin ja tuuletusaukkojen läheisyyteen tai projektorin päälle. Älä aseta tuuletusaukkojen läheisyyteen mitään sellaista, joka saattaa tarttua kiinni tai joutua ilmavirran mukana projektorin pojassa oleviin tuuletusaukkoihin. Tässä projektorissa on ilmanottoaukkoja myös pohjassa. Älä sijoita projektoria sellaiseen paikkaan, jossa se saattaa kastua. Jos projektori on kostea tai sen sisään pääsee jotakin nestettä, seurauksena saattaa olla tulipalon syttyminen, sähköisku ja/tai epäkuntoon meneminen. Älä sijoita projektoria kylpyhuoneeseen tai ulos. Älä aseta nesteitä sisältäviä astioita projektorin lähelle. HUOMAUTUS Vältä savuisia, kosteita ja pölyisiä paikkoja. Projektorin sijoittaminen tällaiseen paikkaan saattaa aiheuttaa tulipalon, sähköiskun ja/tai epäkuntoon menemisen. Älä sijoita projektoria ilmankostuttimen lähelle, paikkaan jossa on savua äläkä keittiöön. Säädä projektorin asento niin, että valo ei osu suoraan sen kaukosäätimen tunnistimeen. 7

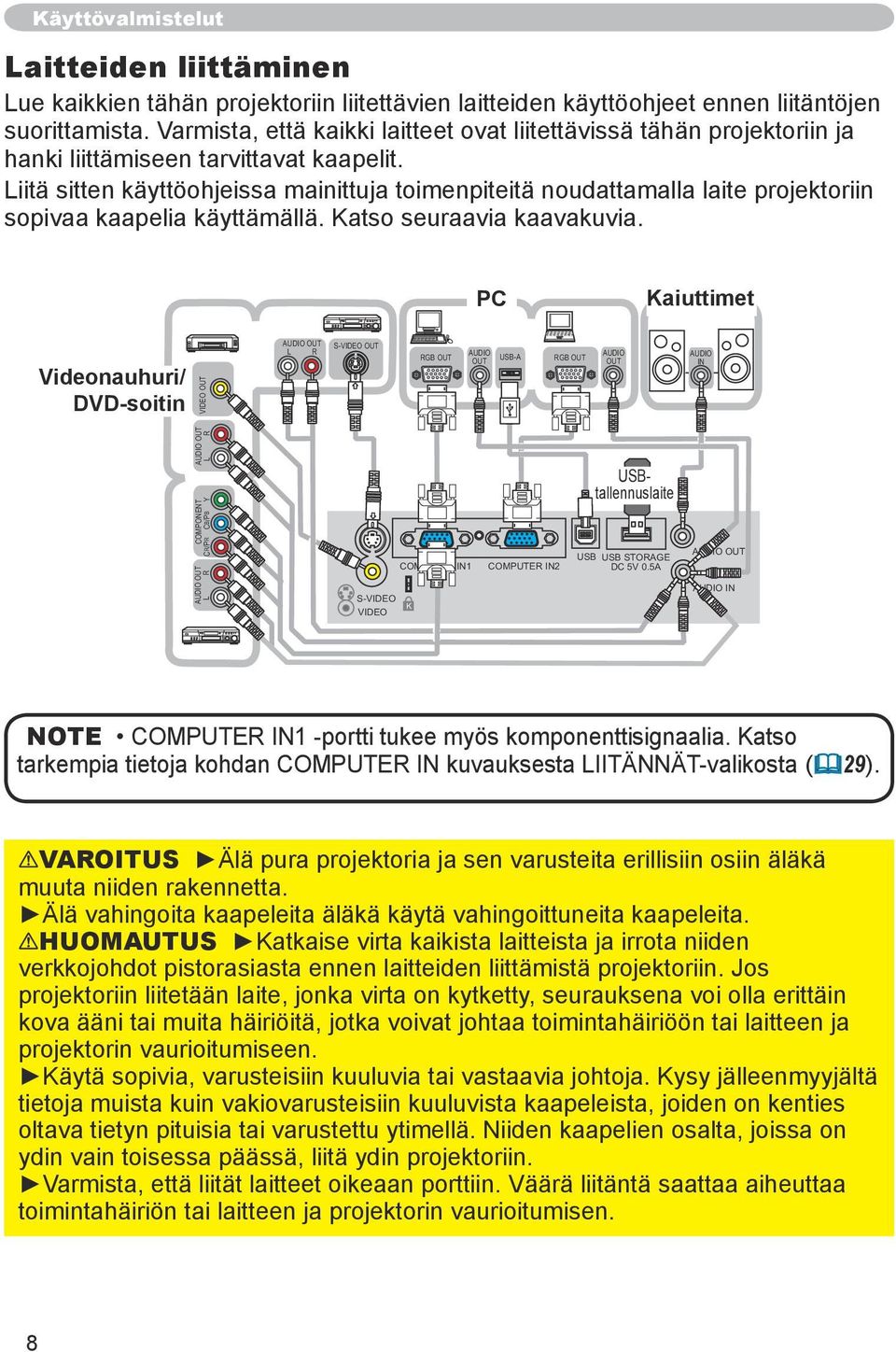

8 Käyttövalmistelut Laitteiden liittäminen Lue kaikkien tähän projektoriin liitettävien laitteiden käyttöohjeet ennen liitäntöjen suorittamista. Varmista, että kaikki laitteet ovat liitettävissä tähän projektoriin ja hanki liittämiseen tarvittavat kaapelit. Liitä sitten käyttöohjeissa mainittuja toimenpiteitä noudattamalla laite projektoriin sopivaa kaapelia käyttämällä. Katso seuraavia kaavakuvia. PC Kaiuttimet Videonauhuri/ DVD-soitin VIDEO OUT AUDIO OUT L R S-VIDEO OUT RGB OUT AUDIO OUT USB-A RGB OUT AUDIO OUT AUDIO IN AUDIO OUT L R COMPONENT CR/PR CB/PB Y AUDIO OUT L R COMPUTER IN1 S-VIDEO K VIDEO COMPUTER IN2 USBtallennuslaite USB USB STORAGE DC 5V 0.5A AUDIO OUT AUDIO IN NOTE COMPUTER IN1 -portti tukee myös komponenttisignaalia. Katso tarkempia tietoja kohdan COMPUTER IN kuvauksesta LIITÄNNÄT-valikosta ( 29). COMPONENT CR/PR CB/PB Y AUDIO OUT L R VIDEO OUT AUDIO OUT S-VIDEO OUT AUDIO OUT L R L R AUDIO IN VAROITUS Älä pura projektoria ja sen varusteita erillisiin osiin äläkä muuta niiden rakennetta. Älä vahingoita kaapeleita äläkä käytä vahingoittuneita kaapeleita. HUOMAUTUS Katkaise virta kaikista laitteista ja irrota niiden verkkojohdot pistorasiasta ennen laitteiden liittämistä projektoriin. Jos projektoriin liitetään laite, jonka virta on kytketty, seurauksena voi olla erittäin kova ääni tai muita häiriöitä, jotka voivat johtaa toimintahäiriöön AUDIO tai OUT laitteen ja USB-A LAN RGB OUT USB STORAGE DC 5V 0.5A COMPUTER IN LAN projektorin vaurioitumiseen. S-VIDEO AUDIO IN Käytä sopivia, varusteisiin kuuluvia K tai vastaavia VIDEO johtoja. Kysy jälleenmyyjältä tietoja muista kuin vakiovarusteisiin kuuluvista kaapeleista, joiden on kenties oltava tietyn pituisia tai varustettu ytimellä. Niiden kaapelien osalta, joissa on ydin vain toisessa päässä, liitä ydin projektoriin. Varmista, että liität laitteet oikeaan porttiin. Väärä liitäntä saattaa aiheuttaa toimintahäiriön tai laitteen ja projektorin vaurioitumisen. AUDIO OUT USB 8

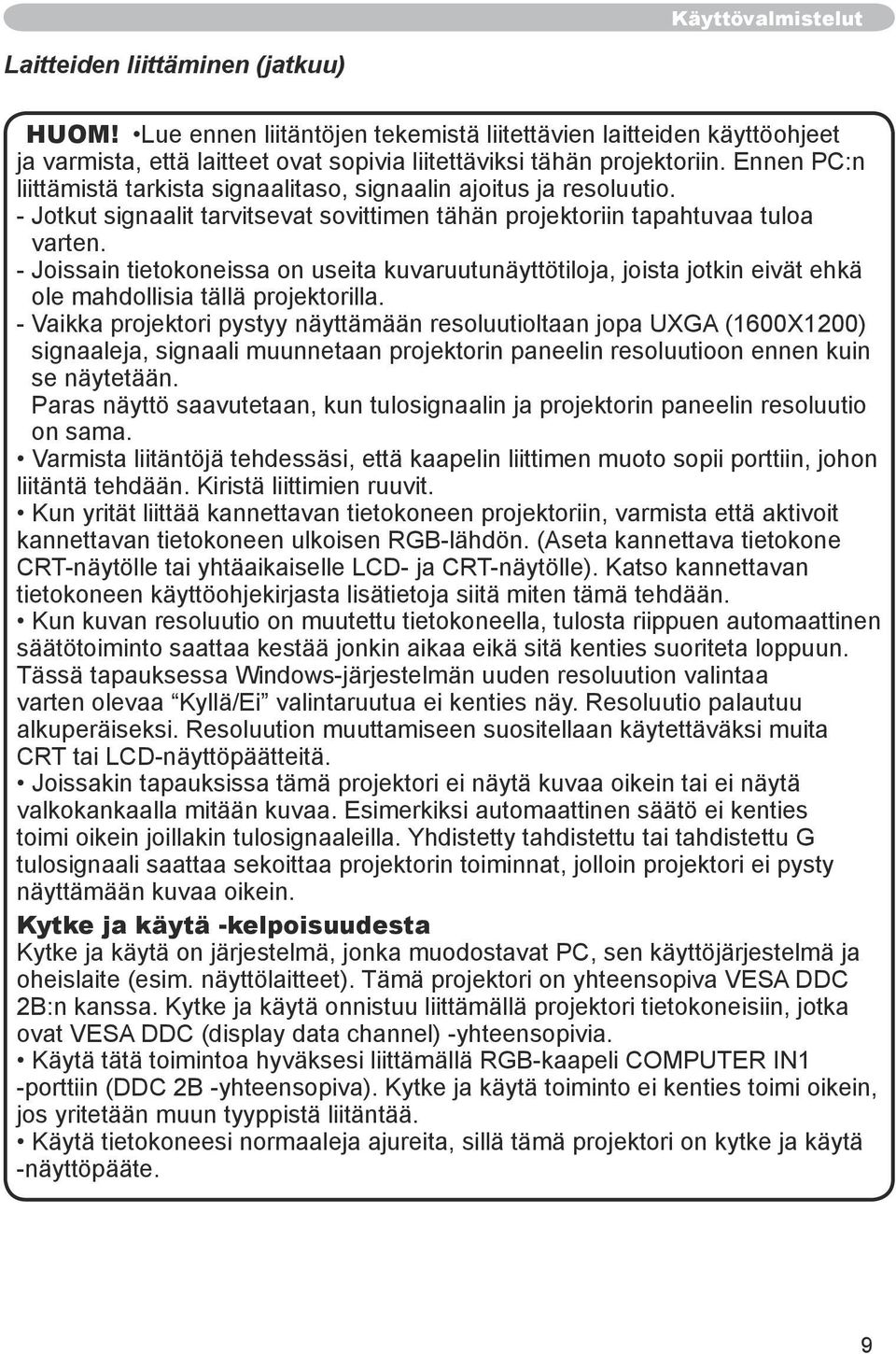

9 Käyttövalmistelut Laitteiden liittäminen (jatkuu) HUOM! Lue ennen liitäntöjen tekemistä liitettävien laitteiden käyttöohjeet ja varmista, että laitteet ovat sopivia liitettäviksi tähän projektoriin. Ennen PC:n liittämistä tarkista signaalitaso, signaalin ajoitus ja resoluutio. - Jotkut signaalit tarvitsevat sovittimen tähän projektoriin tapahtuvaa tuloa varten. - Joissain tietokoneissa on useita kuvaruutunäyttötiloja, joista jotkin eivät ehkä ole mahdollisia tällä projektorilla. - Vaikka projektori pystyy näyttämään resoluutioltaan jopa UXGA (1600X1200) signaaleja, signaali muunnetaan projektorin paneelin resoluutioon ennen kuin se näytetään. Paras näyttö saavutetaan, kun tulosignaalin ja projektorin paneelin resoluutio on sama. Varmista liitäntöjä tehdessäsi, että kaapelin liittimen muoto sopii porttiin, johon liitäntä tehdään. Kiristä liittimien ruuvit. Kun yrität liittää kannettavan tietokoneen projektoriin, varmista että aktivoit kannettavan tietokoneen ulkoisen RGB-lähdön. (Aseta kannettava tietokone CRT-näytölle tai yhtäaikaiselle LCD- ja CRT-näytölle). Katso kannettavan tietokoneen käyttöohjekirjasta lisätietoja siitä miten tämä tehdään. Kun kuvan resoluutio on muutettu tietokoneella, tulosta riippuen automaattinen säätötoiminto saattaa kestää jonkin aikaa eikä sitä kenties suoriteta loppuun. Tässä tapauksessa Windows-järjestelmän uuden resoluution valintaa varten olevaa Kyllä/Ei valintaruutua ei kenties näy. Resoluutio palautuu alkuperäiseksi. Resoluution muuttamiseen suositellaan käytettäväksi muita CRT tai LCD-näyttöpäätteitä. Joissakin tapauksissa tämä projektori ei näytä kuvaa oikein tai ei näytä valkokankaalla mitään kuvaa. Esimerkiksi automaattinen säätö ei kenties toimi oikein joillakin tulosignaaleilla. Yhdistetty tahdistettu tai tahdistettu G tulosignaali saattaa sekoittaa projektorin toiminnat, jolloin projektori ei pysty näyttämään kuvaa oikein. Kytke ja käytä -kelpoisuudesta Kytke ja käytä on järjestelmä, jonka muodostavat PC, sen käyttöjärjestelmä ja oheislaite (esim. näyttölaitteet). Tämä projektori on yhteensopiva VESA DDC 2B:n kanssa. Kytke ja käytä onnistuu liittämällä projektori tietokoneisiin, jotka ovat VESA DDC (display data channel) -yhteensopivia. Käytä tätä toimintoa hyväksesi liittämällä RGB-kaapeli COMPUTER IN1 -porttiin (DDC 2B -yhteensopiva). Kytke ja käytä toiminto ei kenties toimi oikein, jos yritetään muun tyyppistä liitäntää. Käytä tietokoneesi normaaleja ajureita, sillä tämä projektori on kytke ja käytä -näyttöpääte. 9

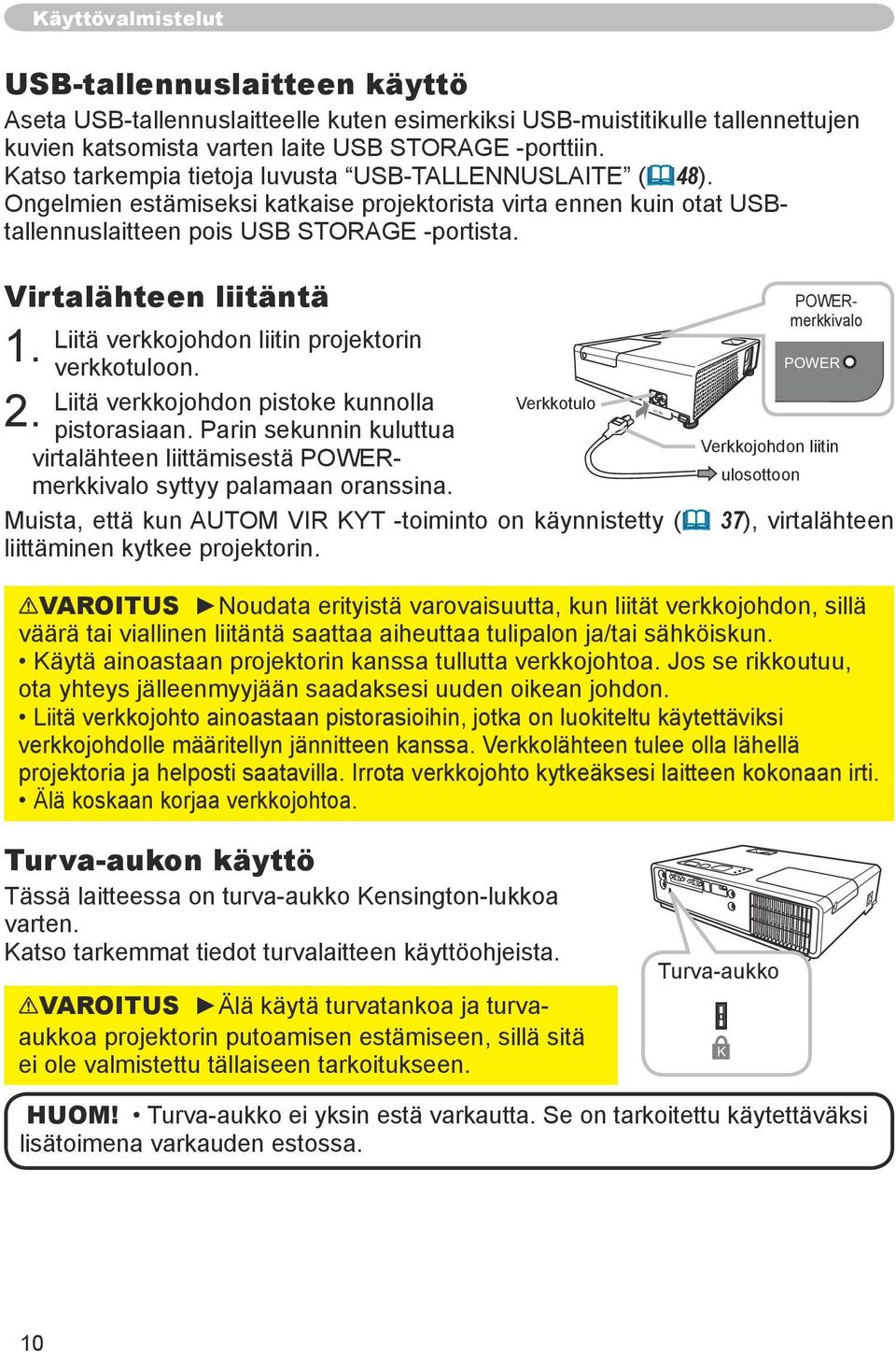

10 Käyttövalmistelut USB-tallennuslaitteen käyttö Aseta USB-tallennuslaitteelle kuten esimerkiksi USB-muistitikulle tallennettujen kuvien katsomista varten laite USB STORAGE -porttiin. Katso tarkempia tietoja luvusta USB-TALLENNUSLAITE ( 48). Ongelmien estämiseksi katkaise projektorista virta ennen kuin otat USBtallennuslaitteen pois USB STORAGE -portista. Virtalähteen liitäntä 1. Liitä verkkojohdon liitin projektorin verkkotuloon. Liitä verkkojohdon pistoke kunnolla pistorasiaan. Parin sekunnin kuluttua virtalähteen liittämisestä POWERmerkkivalo syttyy palamaan oranssina. 2. Verkkotulo Muista, että kun AUTOM VIR KYT -toiminto on käynnistetty ( 37), virtalähteen liittäminen kytkee projektorin. AC IN ulosottoon POWERmerkkivalo POWER Verkkojohdon liitin VAROITUS Noudata erityistä varovaisuutta, kun liität verkkojohdon, sillä väärä tai viallinen liitäntä saattaa aiheuttaa tulipalon ja/tai sähköiskun. Käytä ainoastaan projektorin kanssa tullutta verkkojohtoa. Jos se rikkoutuu, ota yhteys jälleenmyyjään saadaksesi uuden oikean johdon. Liitä verkkojohto ainoastaan pistorasioihin, jotka on luokiteltu käytettäviksi verkkojohdolle määritellyn jännitteen kanssa. Verkkolähteen tulee olla lähellä projektoria ja helposti saatavilla. Irrota verkkojohto kytkeäksesi laitteen kokonaan irti. Älä koskaan korjaa verkkojohtoa. Turva-aukon käyttö Tässä laitteessa on turva-aukko Kensington-lukkoa varten. Katso tarkemmat tiedot turvalaitteen käyttöohjeista. VAROITUS Älä käytä turvatankoa ja turvaaukkoa projektorin putoamisen estämiseen, sillä sitä ei ole valmistettu tällaiseen tarkoitukseen. Turva-aukko S-VIDEO VIDEO COMPUTER IN1 K COMPUTER IN2 HUOM! Turva-aukko ei yksin estä varkautta. Se on tarkoitettu käytettäväksi lisätoimena varkauden estossa. LAN USB STORAGE DC 5V 0.5A USB COM 10 K

11 Kaukosäädin Paristojen asetus Aseta paristot paikalleen kaukosäätimen ennen sen käyttämistä. Jos kaukosäädin alkaa toimia virheellisesti, vaihda paristot. Jos kaukosäädintä ei aiota käyttää pitkähköön aikaan, ota paristot pois siitä ja pane ne talteen turvalliseen paikkaan Kaukosäädin Pidä kiinni paristotilan kannen kaarevasta osasta ja irrota kansi. Suuntaa ja aseta kaksi AA-paristoa niiden plus- ja miinusnapojen mukaisesti kuten on osoitettu kaukosäätimessä. Laita paristosuojus nuolen suuntaisesti ja napsauta se takaisin paikoilleen. 3. VAROITUS Käsittele paristoja aina varoen ja käytä niitä vain ohjeissa mainitulla tavalla. Virheellinen käyttö saattaa aiheuttaa paristojen räjähtämisen, halkeamisen tai vuotamisen, mistä saattaa olla seurauksena tulipalon syttyminen, vammoja ja/tai ympäristön saastuminen. Käytä vain teknisissä tiedoissa mainittuja paristoja. Älä käytä erilaisia paristoja yhdessä. Älä sekoita uusia paristoja käytettyjen paristojen kanssa. Kun asetat paristot, tarkista että plus- ja miinusnavat on suunnattu oikein. Pidä paristo poissa lasten ja lemmikkien ulottuvilta. Älä lataa, oikosulje, juota tai pura paristoa. Älä päästä paristoa tuleen tai veteen. Säilytä paristot pimeässä, viileässä ja kuivassa paikassa. Jos huomaat, että paristo vuotaa, pyyhi neste pois ja vaihda paristo. Jos nestettä tarttuu käsiisi tai vaatteisiisi, huuhtele välittömästi vedellä. Noudata paikallisia paristojen hävittämistä koskevia säännöksi. Kaukosäätimen signaalista Kauko-ohjain toimii projektorin kauko-ohjaimen tunnistimen avulla. Tässä projektorsissa on kaukoohjaimen tunnistin edessä. Kun tunnistin on säädetty toimimaan, se tunnistaa signaalin seuraavalla alalla: 60 astetta (30 astetta tunnistimesta vasemmalle ja oikealle) noin 3 metrin alalla. 30º 30º Noin 3 metriä HUOM! Kaukosäätimen valkokankaalle heijastettu signaali tms. voi olla käytettävissä. Mikäli on vaikeaa lähettää kaukosäätimen signaalia tunnistimeen suoraan, kokeile tätä signaalin heijastamista. Koska kaukosäätimessä käytetään infrapunavaloa signaalien lähettämiseen projektoriin (luokan 1 LED), käytä kaukosäädintä aina sellaisessa paikassa, jossa ei ole esteitä, jotka saattavat tukkia kaukosäätimestä projektoriin menevän lähtösignaalin. Kun voimakas valo (kuten suora auringonvalo) tai hyvin lähellä oleva valo (kuten invertteriloistelamppu) osuu projektorin kaukosäätimen tunnistimeen, kaukosäädin ei kenties toimi oikein. Säädä projektorin suunta niin, että tällainen valon heijastuminen saadaan vältetyksi. 11

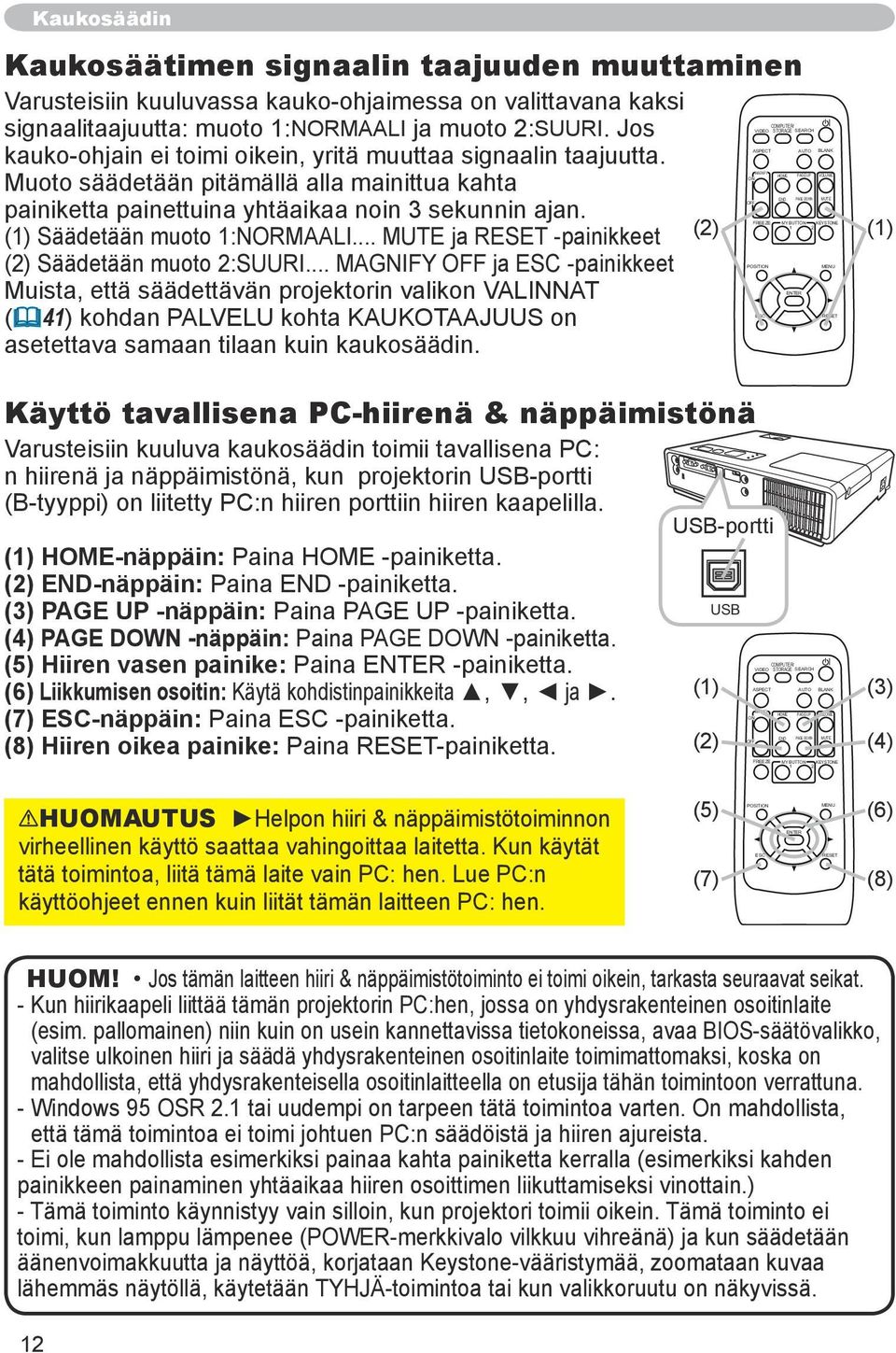

12 Kaukosäädin Kaukosäätimen signaalin taajuuden muuttaminen Varusteisiin kuuluvassa kauko-ohjaimessa on valittavana kaksi COMPUTER/ VIDEO STORAGE signaalitaajuutta: muoto 1:NORMAALI ja muoto 2:SUURI. Jos kauko-ohjain ei toimi oikein, yritä muuttaa signaalin taajuutta. MAGNIFY HOME ON Muoto säädetään pitämällä alla mainittua kahta END OFF painiketta painettuina yhtäaikaa noin 3 sekunnin ajan. FREEZE MY BUTTON (1) Säädetään muoto 1:NORMAALI... MUTE ja RESET -painikkeet (2) POSITION (2) Säädetään muoto 2:SUURI... MAGNIFY OFF ja ESC -painikkeet ENTER Muista, että säädettävän projektorin valikon VALINNAT ESC ( 41) kohdan PALVELU kohta KAUKOTAAJUUS on asetettava samaan tilaan kuin kaukosäädin. Käyttö tavallisena PC-hiirenä & näppäimistönä Varusteisiin kuuluva kaukosäädin toimii tavallisena PC: n hiirenä ja näppäimistönä, kun projektorin USB-portti (B-tyyppi) on liitetty PC:n hiiren porttiin hiiren kaapelilla. (1) HOME-näppäin: Paina HOME -painiketta. (2) END-näppäin: Paina END -painiketta. (3) PAGE UP -näppäin: Paina PAGE UP -painiketta. COMPUTER IN1 (4) PAGE DOWN -näppäin: Paina PAGE DOWN -painiketta. (5) Hiiren vasen painike: Paina ENTER S-VIDEO -painiketta. K (6) Liikkumisen osoitin: Käytä kohdistinpainikkeita VIDEO,, ja. (7) ESC-näppäin: Paina ESC -painiketta. (8) Hiiren oikea painike: Paina RESET-painiketta. COMPUTER IN2 USB-portti (1) (2) OFF SEARCH ASPECT AUTO BLANK VIDEO MAGNIFY ON FREEZE HOME END PAGE UP PAGE DOWN 1 2 COMPUTER/ STORAGE SEARCH PAGE UP PAGE DOWN VOLUME MUTE KEYSTONE MENU RESET USB USB STORAGE DC 5V 0.5A ASPECT AUTO BLANK MY BUTTON 1 2 VOLUME MUTE KEYSTONE (1) (3) (4) AUDIO OUT AUDIO IN HUOMAUTUS Helpon hiiri & näppäimistötoiminnon virheellinen käyttö saattaa vahingoittaa laitetta. Kun käytät USB STORAGE USB tätä toimintoa, liitä tämä laite vain PC: DC 5V 0.5A LAN hen. Lue PC:n käyttöohjeet ennen kuin liität tämän laitteen PC: hen. K (5) COMPUTER IN (7) POSITION ESC S-VIDEO VIDEO ENTER MENU RESET (6) (8) AUDIO OU AUDIO IN HUOM! Jos tämän laitteen hiiri & näppäimistötoiminto ei toimi oikein, tarkasta seuraavat seikat. - Kun hiirikaapeli liittää tämän projektorin PC:hen, jossa on yhdysrakenteinen osoitinlaite (esim. pallomainen) niin kuin on usein kannettavissa tietokoneissa, avaa BIOS-säätövalikko, valitse ulkoinen hiiri ja säädä yhdysrakenteinen osoitinlaite toimimattomaksi, koska on mahdollista, että yhdysrakenteisella osoitinlaitteella on etusija tähän toimintoon verrattuna. - Windows 95 OSR 2.1 tai uudempi on tarpeen tätä toimintoa varten. On mahdollista, että tämä toimintoa ei toimi johtuen PC:n säädöistä ja hiiren ajureista. - Ei ole mahdollista esimerkiksi painaa kahta painiketta kerralla (esimerkiksi kahden painikkeen painaminen yhtäaikaa hiiren osoittimen liikuttamiseksi vinottain.) - Tämä toiminto käynnistyy vain silloin, kun projektori toimii oikein. Tämä toiminto ei toimi, kun lamppu lämpenee (POWER-merkkivalo vilkkuu vihreänä) ja kun säädetään äänenvoimakkuutta ja näyttöä, korjataan Keystone-vääristymää, zoomataan kuvaa lähemmäs näytöllä, käytetään TYHJÄ-toimintoa tai kun valikkoruutu on näkyvissä. 12

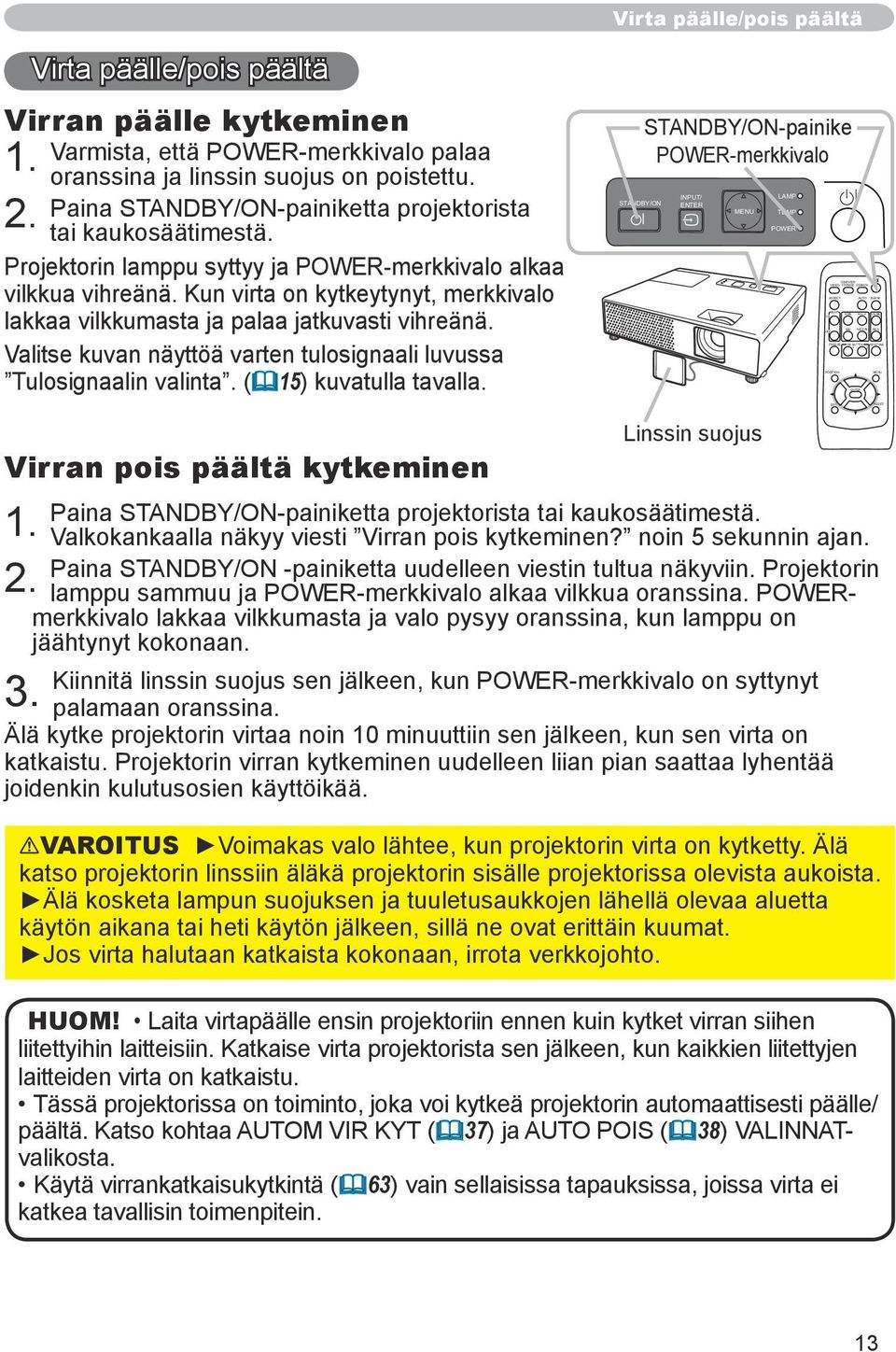

13 OFF COMPUTER/ VIDEO STORAGE SEARCH ASPECT AUTO BLANK MAGNIFY ON FREEZE POSITION ESC HOME END PAGE UP PAGE DOWN MY BUTTON 1 2 ENTER VOLUME MUTE KEYSTONE MENU RESET Virta päälle/pois päältä Virta päälle/pois päältä Virran päälle kytkeminen 1. Varmista, että POWER-merkkivalo palaa oranssina ja linssin suojus on poistettu. 2. Paina STANDBY/ON-painiketta projektorista tai kaukosäätimestä. Projektorin lamppu syttyy ja POWER-merkkivalo alkaa vilkkua vihreänä. Kun virta on kytkeytynyt, merkkivalo lakkaa vilkkumasta ja palaa jatkuvasti vihreänä. Valitse kuvan näyttöä varten tulosignaali luvussa Tulosignaalin valinta. ( 15) kuvatulla tavalla. STANDBY/ON STANDBY/ON-painike POWER-merkkivalo OFF INPUT/ LAMP ENTER COMPUTER/ MENU TEMP VIDEO STORAGE SEARCH HOME END POWER ASPECT AUTO BLANK MAGNIFY ON PAGE UP PAGE DOWN VOLUME MUTE Virran pois päältä kytkeminen Linssin FREEZE suojus MY BUTTON KEYSTONE 1 2 Paina STANDBY/ON-painiketta projektorista tai kaukosäätimestä. POSITION MENU Valkokankaalla näkyy viesti Virran pois kytkeminen? noin 5 sekunnin ajan. Paina STANDBY/ON -painiketta uudelleen viestin tultua näkyviin. Projektorin lamppu sammuu ja POWER-merkkivalo alkaa vilkkua oranssina. ENTER POWERmerkkivalo lakkaa vilkkumasta ja valo pysyy oranssina, kun lamppu on jäähtynyt kokonaan. Kiinnitä linssin suojus sen jälkeen, kun POWER-merkkivalo on syttynyt palamaan oranssina. Älä kytke projektorin virtaa noin 10 minuuttiin sen jälkeen, kun sen virta on katkaistu. Projektorin virran kytkeminen uudelleen liian pian saattaa lyhentää joidenkin kulutusosien käyttöikää. VAROITUS Voimakas valo lähtee, kun projektorin virta on kytketty. Älä katso projektorin linssiin äläkä projektorin sisälle projektorissa olevista aukoista. Älä kosketa lampun suojuksen ja tuuletusaukkojen lähellä olevaa aluetta käytön aikana tai heti käytön jälkeen, sillä ne ovat erittäin kuumat. Jos virta halutaan katkaista kokonaan, irrota verkkojohto. HUOM! Laita virtapäälle ensin projektoriin ennen kuin kytket virran siihen liitettyihin laitteisiin. Katkaise virta projektorista sen jälkeen, kun kaikkien liitettyjen laitteiden virta on katkaistu. Tässä projektorissa on toiminto, joka voi kytkeä projektorin automaattisesti päälle/ päältä. Katso kohtaa AUTOM VIR KYT ( 37) ja AUTO POIS ( 38) VALINNATvalikosta. Käytä virrankatkaisukytkintä ( 63) vain sellaisissa tapauksissa, joissa virta ei katkea tavallisin toimenpitein. ESC RESET 13

14 Käyttö Käyttö Äänenvoimakkuuden säätö Paina VOLUME-painiketta kaukosäätimestä. Valkokankaalle ilmestyy 1. valintaruutu, joka auttaa äänenvoimakkuuden säätämisessä. Käytä kohdistinpainikkeita / äänenvoimakkuuden 2. säätämiseen. Paina VOLUME-painiketta uudelleen sulkeaksesi valintaruudun ja päättääksesi toiminnon.vaikka et tekisi mitään, valintaruutu häviää automaattisesti muutaman sekunnin kuluttua. Kun on valittu AUDIO-kohtaan SÄÄTÖ-valikossa ( 32), äänenvoimakkuutta ei voi säätää. Äänen tilapäinen mykistäminen Paina MUTE-painiketta kaukosäätimestä. 1. Valkokankaalle ilmestyy valintaruutu, joka ilmoittaa, että ääni on mykistetty. Ääni palautetaan painamalla MUTE tai VOLUME-painiketta. Vaikka et tekisi mitään, valintaruutu häviää automaattisesti muutaman sekunnin kuluttua. Kun on valittu AUDIO-kohtaan SÄÄTÖ-valikosta ( 32), ääni on aina vaimennettu. VOLUME COMPUTER/ VIDEO STORAGE SEARCH ASPECT AUTO BLANK MAGNIFY HOME PAGE UP VOLUME ON END PAGE DOWN MUTE OFF FREEZE MY BUTTON KEYSTONE 1 2 POSITION MENU ENTER ESC RESET / MUTE COMPUTER/ VIDEO STORAGE SEARCH ASPECT AUTO BLANK MAGNIFY HOME PAGE UP VOLUME ON END PAGE DOWN MUTE OFF FREEZE MY BUTTON KEYSTONE 1 2 POSITION MENU Tulosignaalin valinta Paina projektorin INPUT/ENTER-painiketta. Joka kerta, 1. kun painat painiketta, projektori kytkee tuloportin alla kuvatulla tavalla. COMPUTER IN1 COMPUTER IN2 VIDEO S-VIDEO USB STORAGE ENTER ESC INPUT/ENTER RESET INPUT/ LAMP STANDBY/ON ENTER MENU TEMP POWER 1. Paina COMPUTER/STORAGE-painiketta kaukosäätimestä. Joka kerta, kun painat painiketta, projektori kytkee RGBtuloportin alla kuvatulla tavalla. COMPUTER IN1 COMPUTER IN2 USB STORAGE COMPUTER /STORAGE VIDEO MAGNIFY ON COMPUTER/ STORAGE SEARCH ASPECT AUTO BLANK HOME PAGE UP VOLUME FREEZE MY BUTTON KEYSTONE 1 2 Jos COMPUTER/STORAGE -painiketta painetaan kytkettäessä VIDEO tai S-VIDEO -portin signaalilta, kun PÄÄLLE on valittu kohtaan AUTOM. HAKU POSITION MENU valikosta VALINNAT ( 37), projektori tarkastaa ensin COMPUTER IN1 -portin. ENTER Jos portissa ei havaita tuloa, projektori tarkastaa muut portit yllä olevassa järjestyksessä. ESC RESET USB STORAGE -portin valinta näyttää PIKKU KUVA -valikon. Katso tarkempia tietoja luvusta USB-TALLENNUSLAITE ( 49). ( jatkuu seuraavalle sivulle) 14 OFF END PAGE DOWN MUTE

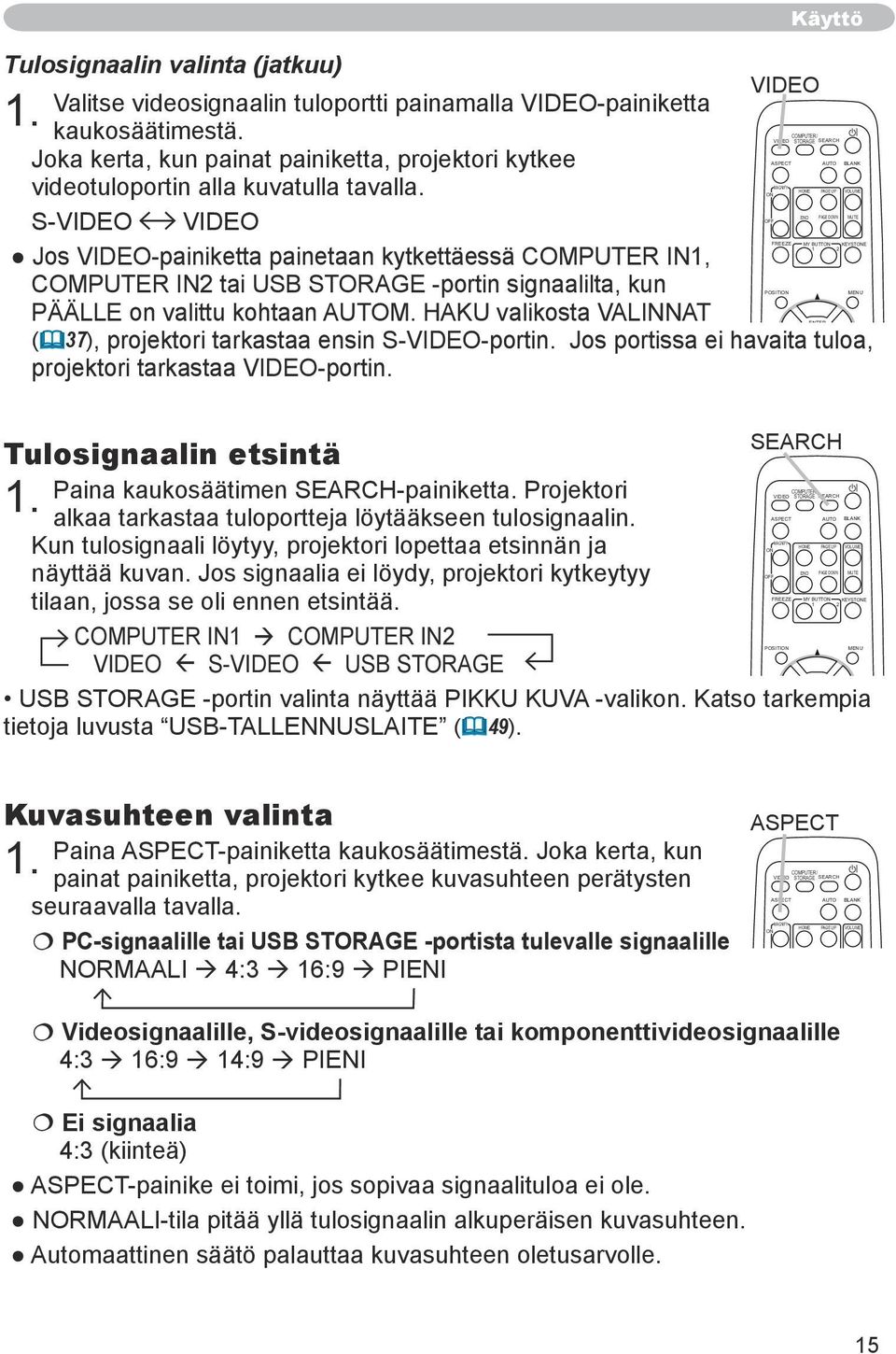

15 Käyttö Tulosignaalin valinta (jatkuu) VIDEO Valitse videosignaalin tuloportti painamalla VIDEO-painiketta 1. kaukosäätimestä. COMPUTER/ VIDEO STORAGE SEARCH Joka kerta, kun painat painiketta, projektori kytkee ASPECT AUTO BLANK MAGNIFY videotuloportin alla kuvatulla tavalla. HOME PAGE UP VOLUME ON END PAGE DOWN MUTE OFF S-VIDEO VIDEO FREEZE MY BUTTON KEYSTONE 1 2 Jos VIDEO-painiketta painetaan kytkettäessä COMPUTER IN1, COMPUTER IN2 tai USB STORAGE -portin signaalilta, kun POSITION MENU PÄÄLLE on valittu kohtaan AUTOM. HAKU valikosta VALINNAT ENTER ( 37), projektori tarkastaa ensin S-VIDEO-portin. Jos portissa ei havaita ESC tuloa, RESET projektori tarkastaa VIDEO-portin. Tulosignaalin etsintä Paina kaukosäätimen SEARCH-painiketta. Projektori 1. COMPUTER/ VIDEO STORAGE SEARCH ASPECT AUTO BLANK alkaa tarkastaa tuloportteja löytääkseen tulosignaalin. MAGNIFY HOME PAGE UP VOLUME Kun tulosignaali löytyy, projektori lopettaa etsinnän ja ON END PAGE DOWN MUTE OFF näyttää kuvan. Jos signaalia ei löydy, projektori kytkeytyy FREEZE MY BUTTON KEYSTONE 1 2 tilaan, jossa se oli ennen etsintää. COMPUTER IN1 COMPUTER IN2 POSITION MENU VIDEO S-VIDEO USB STORAGE ENTER USB STORAGE -portin valinta näyttää PIKKU KUVA -valikon. Katso tarkempia ESC RESET tietoja luvusta USB-TALLENNUSLAITE ( 49). SEARCH Kuvasuhteen valinta Paina ASPECT-painiketta kaukosäätimestä. Joka kerta, kun 1. painat painiketta, projektori kytkee kuvasuhteen perätysten seuraavalla tavalla. PC-signaalille tai USB STORAGE -portista tulevalle signaalille NORMAALI 4:3 16:9 PIENI ASPECT COMPUTER/ VIDEO STORAGE SEARCH ASPECT AUTO BLANK MAGNIFY HOME PAGE UP VOLUME ON END PAGE DOWN MUTE OFF FREEZE MY BUTTON KEYSTONE 1 2 POSITION Videosignaalille, S-videosignaalille tai komponenttivideosignaalille ENTER 4:3 16:9 14:9 PIENI Ei signaalia 4:3 (kiinteä) ASPECT-painike ei toimi, jos sopivaa signaalituloa ei ole. NORMAALI-tila pitää yllä tulosignaalin alkuperäisen kuvasuhteen. Automaattinen säätö palauttaa kuvasuhteen oletusarvolle. ESC MENU RESET 15

16 Käyttö Projektorin kohottajan säätö Jos projektorin sijoituspaikan oikea ja vasen puoli ovat hieman epätasapainossa, aseta projektori vaakatasoon kohotinjalkoja käyttämällä. Jalkoja käyttämällä on myös mahdollista nostaa projektorin etuosaa 12 asteen rajoissa niin, että saadaan sopiva heijastuskulma valkokankaaseen nähden. Tässä projektorissa on 2 kohotinjalkaa ja 2 kohotinpainiketta. Kohotinjalkaa voidaan säätää vetämällä jalan puoleista kohotinpainiketta. Pidä kiinni projektorista ja löysennä kohotinjalat vetämällä kohotinpainikkeet ylös Säädä projektorin etuosa haluttuun korkeuteen. Vapauta kohotinpainikkeet, jotta kohotinjalat lukkiutuvat. Varmista, että kohotinjalat ovat lukossa ja sijoita projektori varovasti paikalleen. Kohotinjalkoja voidaan tarvittaessa hienosäätää kääntämällä niitä käsin. Pidä projektorista kiinni, kun käännät jalkoja. Löysennä kohotinjalka vetämällä jalan puoleista kohotinpainiketta. Hienosäädä kääntämällä jalkaa. HUOMAUTUS Älä käsittele projektorin kohotuspainikkeita pitämättä kiinni projektorista, sillä projektori saattaa pudota. Älä kallista projektoria muulla tavalla kuin kostamalla sen etuosa 12 asteen alalla säätöjalkoja käyttämällä. Enempi kuin ilmoitetun määrän kallistaminen saattaa aiheuttaa vikatoimintoja ja lyhentää kuluvien osien tai itse projektorin käyttöikää. Zoomauksen ja tarkkuuden säätö Säädä ruutukoko käyttämällä zoomausnuppia. 1. Tarkenna kuva tarkennusrengasta käyttämällä. 2. Tarkennusrengas Zoomausnuppi 16

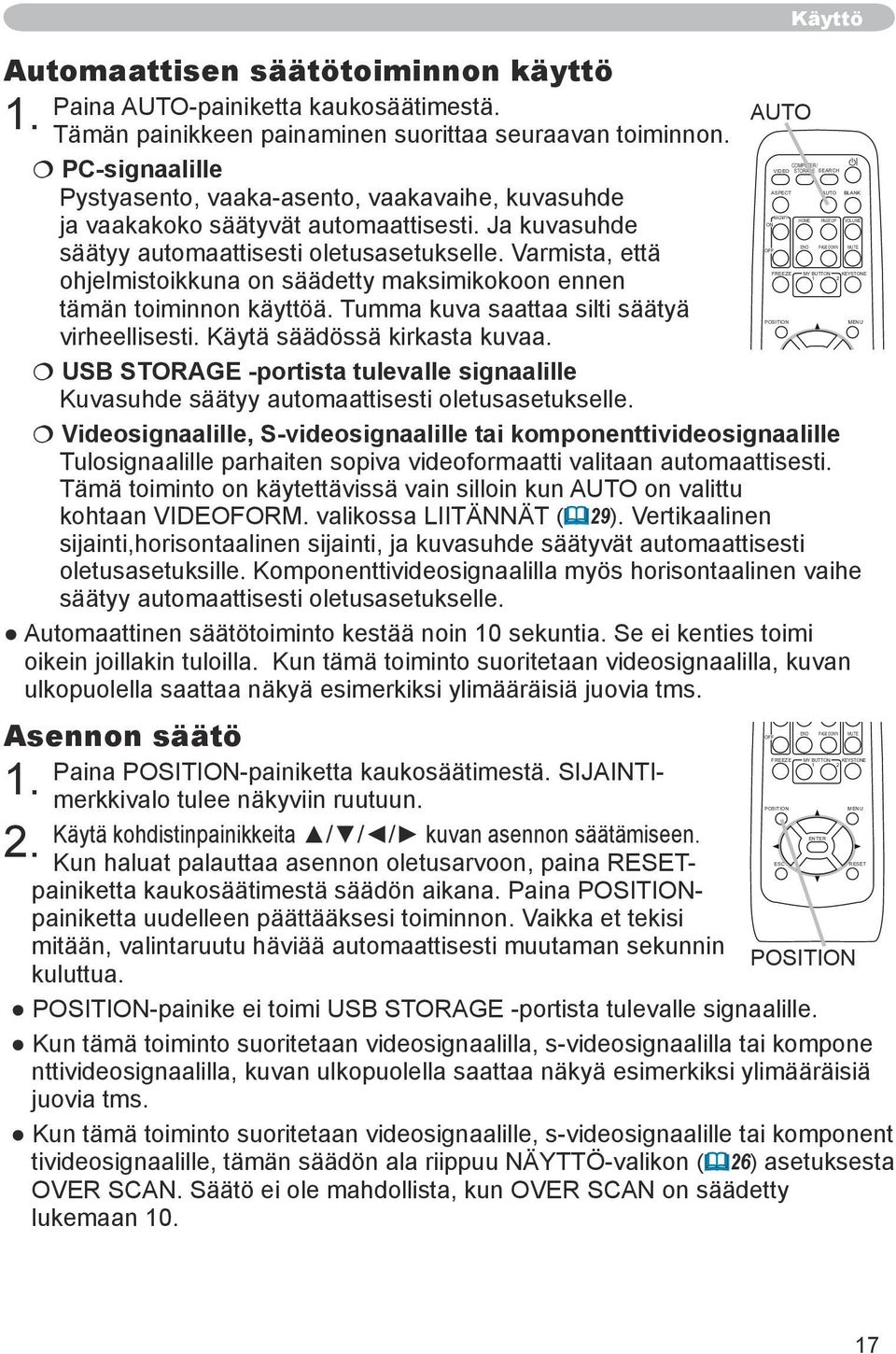

17 Käyttö Automaattisen säätötoiminnon käyttö Paina AUTO-painiketta kaukosäätimestä. 1. AUTO Tämän painikkeen painaminen suorittaa seuraavan toiminnon. COMPUTER/ VIDEO STORAGE SEARCH PC-signaalille ASPECT AUTO BLANK Pystyasento, vaaka-asento, vaakavaihe, kuvasuhde MAGNIFY HOME PAGE UP VOLUME ON ja vaakakoko säätyvät automaattisesti. Ja kuvasuhde END PAGE DOWN MUTE OFF säätyy automaattisesti oletusasetukselle. Varmista, että FREEZE MY BUTTON KEYSTONE 1 2 ohjelmistoikkuna on säädetty maksimikokoon ennen tämän toiminnon käyttöä. Tumma kuva saattaa silti säätyä POSITION MENU virheellisesti. Käytä säädössä kirkasta kuvaa. ENTER USB STORAGE -portista tulevalle signaalille ESC RESET Kuvasuhde säätyy automaattisesti oletusasetukselle. Videosignaalille, S-videosignaalille tai komponenttivideosignaalille Tulosignaalille parhaiten sopiva videoformaatti valitaan automaattisesti. Tämä toiminto on käytettävissä vain silloin kun AUTO on valittu kohtaan VIDEOFORM. valikossa LIITÄNNÄT ( 29). Vertikaalinen sijainti,horisontaalinen sijainti, ja kuvasuhde säätyvät automaattisesti oletusasetuksille. Komponenttivideosignaalilla myös horisontaalinen vaihe säätyy automaattisesti oletusasetukselle. Automaattinen säätötoiminto kestää noin 10 sekuntia. Se ei kenties toimi COMPUTER/ VIDEO STORAGE SEARCH oikein joillakin tuloilla. Kun tämä toiminto suoritetaan videosignaalilla, kuvan ASPECT AUTO BLANK ulkopuolella saattaa näkyä esimerkiksi ylimääräisiä juovia tms. END PAGE DOWN MUTE OFF Asennon säätö Paina POSITION-painiketta kaukosäätimestä. SIJAINTImerkkivalo tulee näkyviin ruutuun. 1. FREEZE MY BUTTON KEYSTONE 1 2 POSITION MENU Käytä kohdistinpainikkeita / / / kuvan asennon säätämiseen. 2. ENTER ESC RESET Kun haluat palauttaa asennon oletusarvoon, paina RESETpainiketta kaukosäätimestä säädön aikana. Paina POSITIONpainiketta uudelleen päättääksesi toiminnon. Vaikka et tekisi mitään, valintaruutu häviää automaattisesti muutaman sekunnin POSITION kuluttua. POSITION-painike ei toimi USB STORAGE -portista tulevalle signaalille. Kun tämä toiminto suoritetaan videosignaalilla, s-videosignaalilla tai kompone nttivideosignaalilla, kuvan ulkopuolella saattaa näkyä esimerkiksi ylimääräisiä juovia tms. Kun tämä toiminto suoritetaan videosignaalille, s-videosignaalille tai komponent tivideosignaalille, tämän säädön ala riippuu NÄYTTÖ-valikon ( 26) asetuksesta OVER SCAN. Säätö ei ole mahdollista, kun OVER SCAN on säädetty lukemaan 10. MAGNIFY ON HOME PAGE UP VOLUME 17

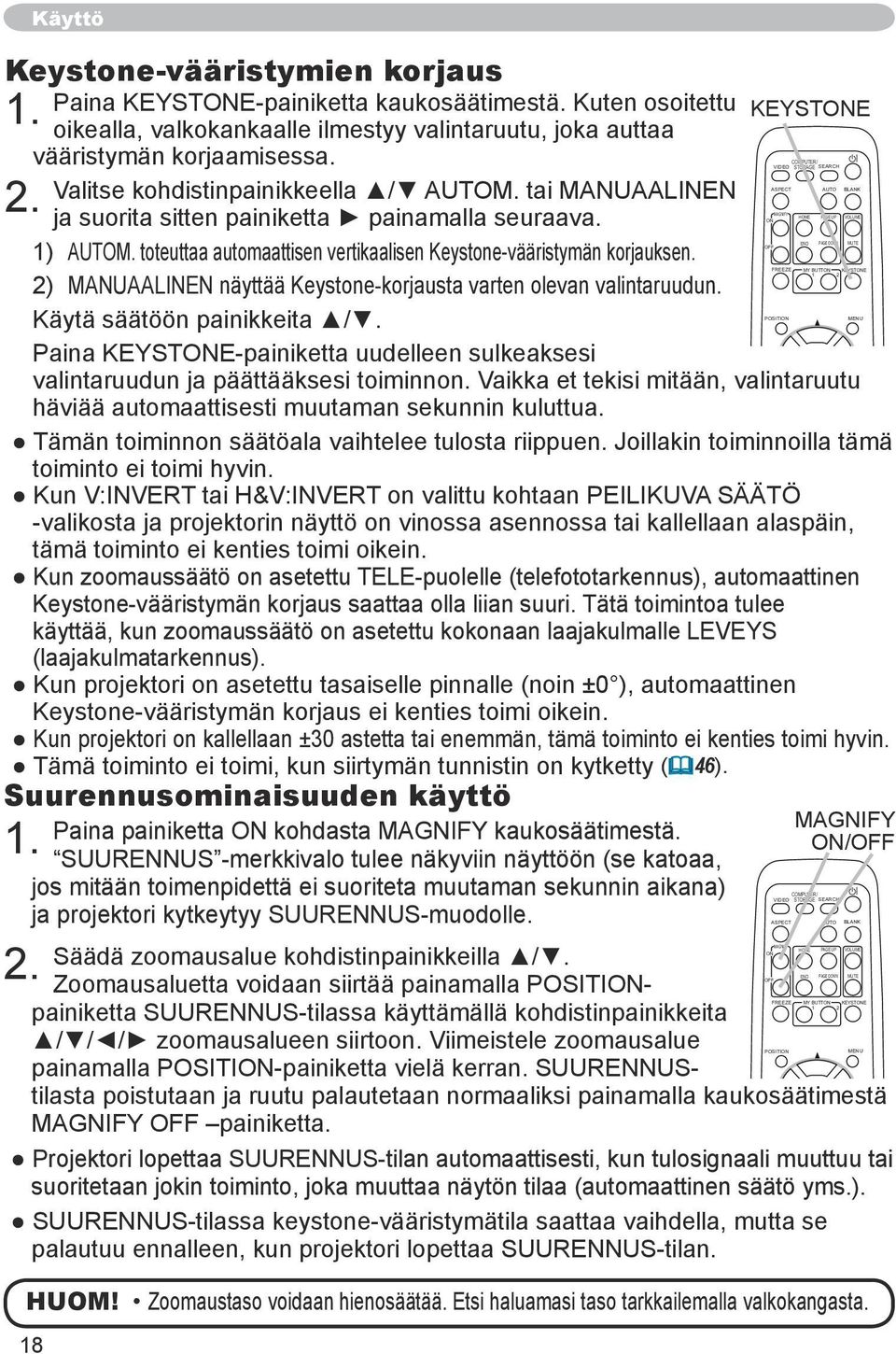

18 18 Käyttö Keystone-vääristymien korjaus Paina KEYSTONE-painiketta kaukosäätimestä. Kuten osoitettu 1. KEYSTONE oikealla, valkokankaalle ilmestyy valintaruutu, joka auttaa vääristymän korjaamisessa. COMPUTER/ VIDEO STORAGE SEARCH Valitse kohdistinpainikkeella / AUTOM. tai MANUAALINEN 2. ASPECT AUTO BLANK MAGNIFY HOME PAGE UP VOLUME ON ja suorita sitten painiketta painamalla seuraava. END PAGE DOWN MUTE OFF 1) AUTOM. toteuttaa automaattisen vertikaalisen Keystone-vääristymän korjauksen. FREEZE MY BUTTON KEYSTONE 1 2 2) MANUAALINEN näyttää Keystone-korjausta varten olevan valintaruudun. POSITION MENU Käytä säätöön painikkeita /. ENTER Paina KEYSTONE-painiketta uudelleen sulkeaksesi ESC RESET valintaruudun ja päättääksesi toiminnon. Vaikka et tekisi mitään, valintaruutu häviää automaattisesti muutaman sekunnin kuluttua. Tämän toiminnon säätöala vaihtelee tulosta riippuen. Joillakin toiminnoilla tämä toiminto ei toimi hyvin. Kun V:INVERT tai H&V:INVERT on valittu kohtaan PEILIKUVA SÄÄTÖ -valikosta ja projektorin näyttö on vinossa asennossa tai kallellaan alaspäin, tämä toiminto ei kenties toimi oikein. Kun zoomaussäätö on asetettu TELE-puolelle (telefototarkennus), automaattinen Keystone-vääristymän korjaus saattaa olla liian suuri. Tätä toimintoa tulee käyttää, kun zoomaussäätö on asetettu kokonaan laajakulmalle LEVEYS (laajakulmatarkennus). Kun projektori on asetettu tasaiselle pinnalle (noin ±0 ), automaattinen Keystone-vääristymän korjaus ei kenties toimi oikein. Kun projektori on kallellaan ±30 astetta tai enemmän, tämä toiminto ei kenties toimi hyvin. Tämä toiminto ei toimi, kun siirtymän tunnistin on kytketty ( 46). Suurennusominaisuuden käyttö MAGNIFY Paina painiketta ON kohdasta MAGNIFY kaukosäätimestä. 1. ON/OFF SUURENNUS -merkkivalo tulee näkyviin näyttöön (se katoaa, jos mitään toimenpidettä ei suoriteta muutaman sekunnin aikana) COMPUTER/ VIDEO STORAGE SEARCH ja projektori kytkeytyy SUURENNUS-muodolle. ASPECT AUTO BLANK 2. MAGNIFY HOME PAGE UP VOLUME ON Säädä zoomausalue kohdistinpainikkeilla /. END PAGE DOWN MUTE OFF Zoomausaluetta voidaan siirtää painamalla POSITIONpainiketta SUURENNUS-tilassa käyttämällä kohdistinpainikkeita FREEZE MY BUTTON KEYSTONE 1 2 / / / zoomausalueen siirtoon. Viimeistele zoomausalue POSITION MENU painamalla POSITION-painiketta vielä kerran. SUURENNUStilasta poistutaan ja ruutu palautetaan normaaliksi painamalla kaukosäätimestä ENTER ESC RESET MAGNIFY OFF painiketta. Projektori lopettaa SUURENNUS-tilan automaattisesti, kun tulosignaali muuttuu tai suoritetaan jokin toiminto, joka muuttaa näytön tilaa (automaattinen säätö yms.). SUURENNUS-tilassa keystone-vääristymätila saattaa vaihdella, mutta se palautuu ennalleen, kun projektori lopettaa SUURENNUS-tilan. HUOM! Zoomaustaso voidaan hienosäätää. Etsi haluamasi taso tarkkailemalla valkokangasta.

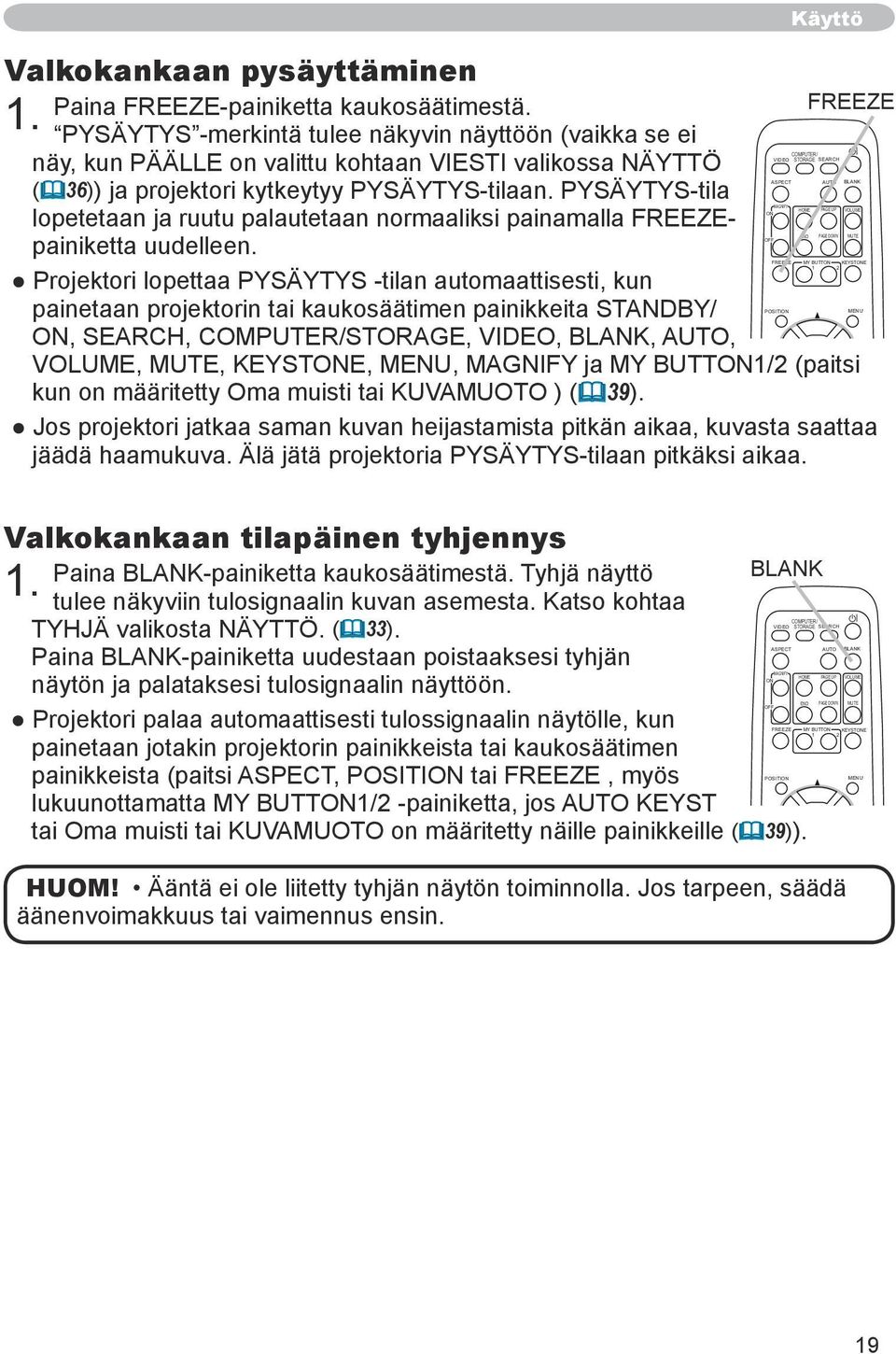

19 Käyttö Valkokankaan pysäyttäminen Paina FREEZE-painiketta kaukosäätimestä. 1. PYSÄYTYS -merkintä tulee näkyvin näyttöön (vaikka se ei COMPUTER/ VIDEO STORAGE SEARCH näy, kun PÄÄLLE on valittu kohtaan VIESTI valikossa NÄYTTÖ ASPECT AUTO BLANK ( 36)) ja projektori kytkeytyy PYSÄYTYS-tilaan. PYSÄYTYS-tila MAGNIFY HOME PAGE UP VOLUME ON lopetetaan ja ruutu palautetaan normaaliksi painamalla FREEZEpainiketta uudelleen. END PAGE DOWN MUTE OFF FREEZE MY BUTTON KEYSTONE 1 2 Projektori lopettaa PYSÄYTYS -tilan automaattisesti, kun POSITION MENU painetaan projektorin tai kaukosäätimen painikkeita STANDBY/ ON, SEARCH, COMPUTER/STORAGE, VIDEO, BLANK, AUTO, ENTER ESC RESET VOLUME, MUTE, KEYSTONE, MENU, MAGNIFY ja MY BUTTON1/2 (paitsi kun on määritetty Oma muisti tai KUVAMUOTO ) ( 39). Jos projektori jatkaa saman kuvan heijastamista pitkän aikaa, kuvasta saattaa jäädä haamukuva. Älä jätä projektoria PYSÄYTYS-tilaan pitkäksi aikaa. FREEZE Valkokankaan tilapäinen tyhjennys Paina BLANK-painiketta kaukosäätimestä. Tyhjä näyttö 1. tulee näkyviin tulosignaalin kuvan asemesta. Katso kohtaa VIDEO TYHJÄ valikosta NÄYTTÖ. ( 33). Paina BLANK-painiketta uudestaan poistaaksesi tyhjän MAGNIFY HOME ON näytön ja palataksesi tulosignaalin näyttöön. END OFF Projektori palaa automaattisesti tulossignaalin näytölle, kun FREEZE painetaan jotakin projektorin painikkeista tai kaukosäätimen POSITION painikkeista (paitsi ASPECT, POSITION tai FREEZE, myös lukuunottamatta MY BUTTON1/2 -painiketta, jos AUTO KEYST ESC tai Oma muisti tai KUVAMUOTO on määritetty näille painikkeille ( 39)). BLANK COMPUTER/ STORAGE SEARCH ASPECT AUTO BLANK HUOM! Ääntä ei ole liitetty tyhjän näytön toiminnolla. Jos tarpeen, säädä äänenvoimakkuus tai vaimennus ensin. PAGE UP PAGE DOWN MY BUTTON 1 2 ENTER VOLUME MUTE KEYSTONE MENU RESET 19

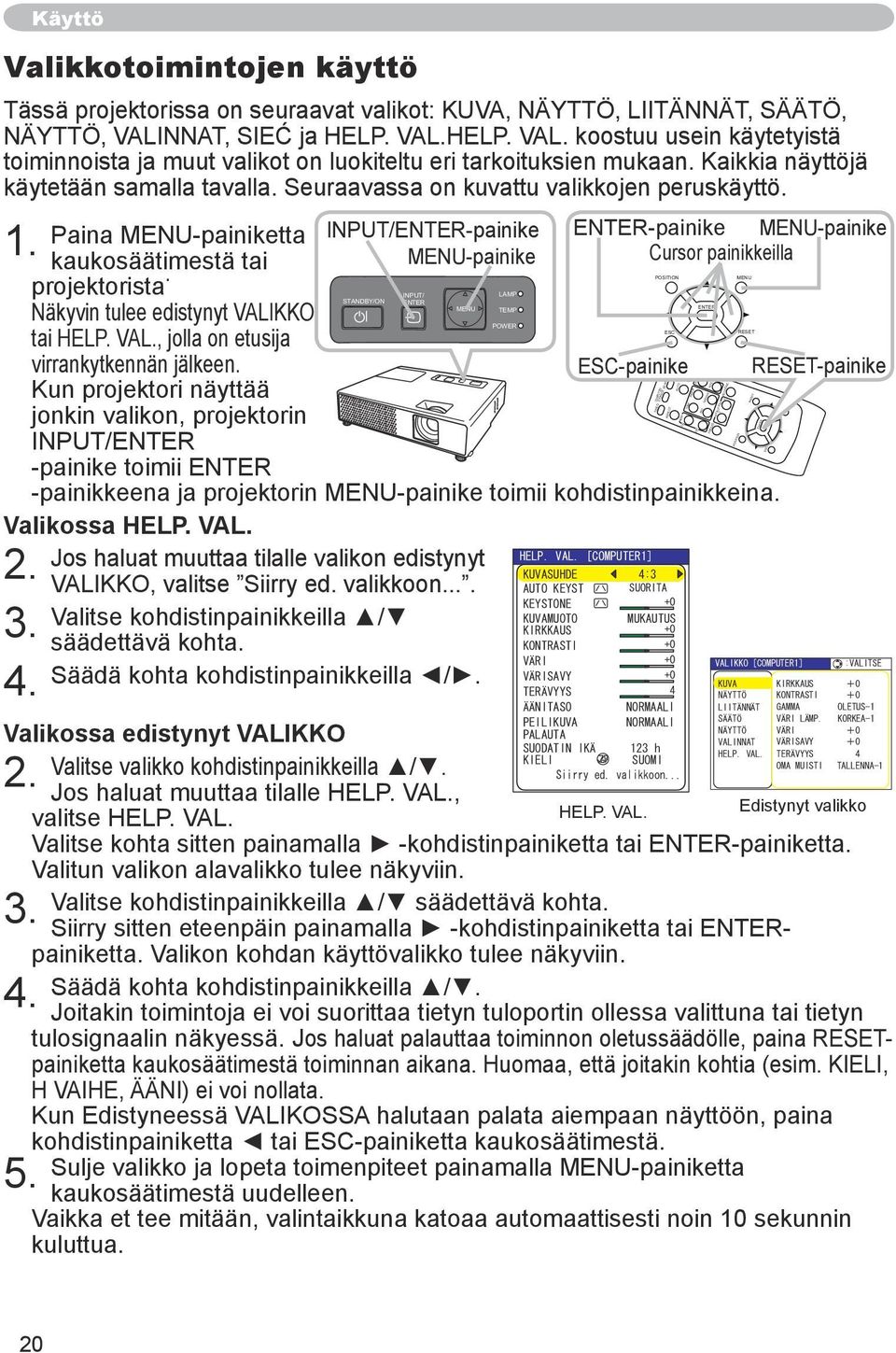

20 ON Valikkotoimintojen käyttö Tässä projektorissa on seuraavat valikot: KUVA, NÄYTTÖ, LIITÄNNÄT, SÄÄTÖ, COMPUTER/ VIDEO STORAGE SEARCH NÄYTTÖ, VALINNAT, SIEĆ ja HELP. VAL.HELP. VAL. koostuu usein käytetyistä ASPECT AUTO BLANK toiminnoista ja muut valikot on luokiteltu eri tarkoituksien mukaan. Kaikkia näyttöjä MAGNIFY HOME PAGE UP VOLUME ON käytetään samalla tavalla. Seuraavassa on kuvattu valikkojen peruskäyttö. 1. FREEZE MY BUTTON KEYSTONE Paina MENU-painiketta INPUT/ENTER-painike ENTER-painike 1 2 MENU-painike kaukosäätimestä tai projektorista. MENU-painike Cursor painikkeilla POSITION MENU INPUT/ LAMP STANDBY/ON ENTER MENU ENTER TEMP Näkyvin tulee edistynyt VALIKKO POWER ESC RESET tai HELP. VAL., jolla on etusija virrankytkennän jälkeen. ESC-painike RESET-painike Kun projektori näyttää jonkin valikon, projektorin INPUT/ENTER -painike toimii ENTER -painikkeena ja projektorin MENU-painike toimii kohdistinpainikkeina. Valikossa HELP. VAL. 2. Jos haluat muuttaa tilalle valikon edistynyt VALIKKO, valitse Siirry ed. valikkoon Valitse kohdistinpainikkeilla / säädettävä kohta. Säädä kohta kohdistinpainikkeilla /. 4. Käyttö Valikossa edistynyt VALIKKO 2. Valitse valikko kohdistinpainikkeilla /. Jos haluat muuttaa tilalle HELP. VAL., valitse HELP. VAL. HELP. VAL. Edistynyt valikko Valitse kohta sitten painamalla -kohdistinpainiketta tai ENTER-painiketta. Valitun valikon alavalikko tulee näkyviin. 3. Valitse kohdistinpainikkeilla / säädettävä kohta. Siirry sitten eteenpäin painamalla -kohdistinpainiketta tai ENTERpainiketta. Valikon kohdan käyttövalikko tulee näkyviin. 4. Säädä kohta kohdistinpainikkeilla /. Joitakin toimintoja ei voi suorittaa tietyn tuloportin ollessa valittuna tai tietyn tulosignaalin näkyessä. Jos haluat palauttaa toiminnon oletussäädölle, paina RESETpainiketta kaukosäätimestä toiminnan aikana. Huomaa, että joitakin kohtia (esim. KIELI, H VAIHE, ÄÄNI) ei voi nollata. Kun Edistyneessä VALIKOSSA halutaan palata aiempaan näyttöön, paina kohdistinpainiketta tai ESC-painiketta kaukosäätimestä. 5. Sulje valikko ja lopeta toimenpiteet painamalla MENU-painiketta kaukosäätimestä uudelleen. Vaikka et tee mitään, valintaikkuna katoaa automaattisesti noin 10 sekunnin kuluttua. OFF COMPUTER/ STORAGE VIDEO SEARCH MAGNIFY ASPECT AUTO BLANK END HOME PAGE UP VOLUME OFF END PAGE DOWN PAGE DOWN MUTE FREEZE MY BUTTON 1 2 KEYSTONE MUTE POSITION MENU ENTER ESC RESET 20

21 HELPPO-VALIKKO HELPPO-VALIKKO Valikossa HELP. VAL. on mahdollista suorittaa alla olevassa taulukossa kuvatut säädöt. Kohdan valinta kohdistinpainikkeilla /. Suorita säätö sitten seuraavaa taulukkoa apuna käyttäen. Kohta KUVASUHDE AUTO KEYST SUORITA KEYSTONE Kuvaus Muuta kuvasuhdetta painikkeilla /. Katso kohtaa KUVASUHDE valikosta NÄYTTÖ ( 26). Painikkeen käyttö suorittaa automaattisen Keystone-vääristymän korjauksen. Katso AUTO KEYST SUORITA valikosta SÄÄTÖ ( 31). Vertikaalinen Keystone-vääristymä korjataan painikkeilla /. Säädä kohta KEYSTONE valikosta SÄÄTÖ. ( 31) Muuta kuvatyypin tilaa painikkeilla /. Kuvatyyppitilat ovat GAMMA ja VÄRI LÄMP. tilojen yhdistelmiä. Valitse heijastuslähteelle sopiva tyyppi. NORMAALI ó ELOKUVA ó DYNAAMINEN KUVAMUOTO ( jatkuu seuraavalle sivulle) VALK. TAULU ó TAUL (VIHR) ó TAUL (MUST) VÄRI LÄMP GAMMA NORMAALI KESKI OLETUS #1 OLETUS ELOKUVA MATALA OLETUS #2 OLETUS DYNAAMINEN KORKEA OLETUS #3 OLETUS TAUL (MUST) SUURI KIRK-1 OLETUS #4 OLETUS TAUL (VIHR) SUURI KIRK-2 OLETUS #4 OLETUS VALK. TAULU KESKI OLETUS #5 OLETUS Kun GAMMA ja VÄRI LÄMP. ovat erilaiset kuin edellä olevissa ennalta asetetuissa tiloissa, KUVAMUOTO valikon näyttönä on MUKAUTUS. Katso kohtaa GAMMA ( 23) ja VÄRI LÄMP. ( 24) valikosta KUVA. Kun tämä toiminto suoritetaan, kuvassa saattaa näkyä ylimääräinen. 21

22 HELPPO-VALIKKO HELPPO-VALIKKO (jatkuu) Kohta KIRKKAUS KONTRASTI VÄRI VÄRISAVY TERÄVYYS ÄÄNITASO PEILIKUVA PALAUTA SUODATIN IKÄ KIELI Siirry ed. valikkoon... Kuvaus Säädä kirkkautta painikkeilla /. Katso kohtaa KIRKKAUS valikosta KUVA ( 23). Säädä kontrasti painikkeilla /. Katso kohtaa KONTRASTI valikosta KUVA ( 23). Säädä koko värin voimakkuutta painikkeilla /. Katso kohtaa VÄRI valikosta KUVA ( 24). Säädä värisävyä painikkeilla /. Katso kohtaa VÄRISAVY valikosta KUVA ( 24). Säädä terävyyttä painikkeilla /. Katso kohtaa TERÄVYYS valikosta KUVA ( 24). Kytke/katkaise hiljainen muoto painikkeilla /. Katso kohtaa ÄÄNITASO valikosta SÄÄTÖ ( 32). Muuta peilitilan muotoa painikkeilla /. Katso kohtaa PEILIKUVA valikosta SÄÄTÖ ( 32). Tämän toimenpiteen suorittaminen palauttaa oletusasetuksille kaikki valikon HELP. VAL. kohdat paitsi kohtia SUODATIN IKÄ ja KIELI. Varmistusruutu tulee näkyviin. Kun PALAUTA valitaan painikkeella, nollaus suoritetaan. Tämän suorittaminen nollaa suodatinajan, joka laskee ilmasuodattimen käyttöajan. Varmistusruutu tulee näkyviin. Kun PALAUTA valitaan painikkeella, nollaus suoritetaan. Katso kohtaa SUODATIN IKÄ valikosta VALINNAT ( 38). Näytön kieli muutetaan painikkeilla /. Katso kohtaa KIELI valikosta NÄYTTÖ ( 33). Valitse valikosta Siirry ed. Valikkoon... ja paina painiketta tai ENTER käyttääksesi valikkoa KUVA, NÄYTTÖ, LIITÄNNÄT, SÄÄTÖ, NÄYTTÖ, tai VALINNAT. 22

23 KUVA-valikko KUVA-valikko KUVA-valikossa on mahdollista suorittaa alla olevassa taulukossa kuvatut säädöt. Valitse kohta kohdistinpainikkeilla / ja toteuta kohdan säätö sitten painamalla kohdistinpainiketta tai ENTERpainiketta. Suorita säätö sitten seuraavaa taulukkoa apuna käyttäen. Kohta KIRKKAUS KONTRASTI Säädä kirkkaus painikkeilla / Vaalea ó tumma Säädä kontrasti painikkeilla / Voimakas ó heikko Kuvaus Muuta gamma-muoto painikkeilla /. #1 OLETUS ó #1 MUKAUTUS ó #2 OLETUS ó #2 MUKAUTUS ó #3 OLETUS GAMMA ( jatkuu seuraavalle sivulle) #5 MUKAUTUS ó #5 OLETUS ó #4 MUKAUTUS ó #4 OLETUS ó #3 MUKAUTUS Kohdan MUKAUTUS säätö Kun valitaan tila, jonka nimessä on sana MUKAUTUS, ja painetaan sitten painiketta tai ENTER, näkyviin tulee valintaruutu, joka auttaa tilan säätämisessä. Tämä toiminto on kätevä haluttaessa muuttaa joidenkin tiettyjen sävyjen kirkkautta. GAMMA [MUKAUTUS-1] Valitse kohta painikkeilla / ja säädä taso painikkeilla /. On mahdollista saada näkyviin testikuvio, jolla voidaan varmistaa säädön teho painamalla painiketta ENTER. Joka kerta, kun painat painiketta ENTER, kuvio muuttuu alla kuvatulla tavalla. Ei kuviota ð 9 asteen harmaa asteikko Ramp 15 asteen harmaa asteikko ENTER, : Kahdeksan taajuuskorjauksen säädintä vastaavat kahdeksaa testikuvion sävytasoa lukuun ottamatta vasemmassa päässä olevaa tumminta sävyä. Jos haluat säätää tasoa 2 testikuvion vasemmasta päästä (9 asteen harmaa asteikko), käytä taajuuskorjauksen säädintä 1. Testikuvion vasemmassa päässä olevaa tumminta sävyä ei voi säätää millään taajuuskorjausjuovalla. Kun tämä toiminto suoritetaan, näkyviin saattaa tulla juovia tai häiriöitä
