1 ASENNUSOHJE FLEXY NOPEASTI JA HELPOSTI KOOTTAVA OMAA LUOKKAANSA OLEVAT ALUMIINITELINEET Flexyllä on pitkä kokemus ja laajat tiedot rakennusalasta ja rakentajien tarpeista. Näiden pohjalta Flexy on kehittänyt korkealuokkaiset alumiinitelineet, joiden variaatiomahdollisuudet ovat lähes rajattomat. Felxyn alumiiniteline on helposti koottava, joustava ja täysin huoltovapaa. Telineissä on monia mielenkiintoisia yksityiskohtia, kuten tikaskehien integroidut tikkaat. Telineen erittäin korkea laatu perustuu mm. 2 mm ainespaksuuteen. Flexy täyttää eurooppalaisen HD 1004 standardin vaatimukset. Ja Flexy-telineet valmistetaan Ruotsissa, mikä takaa varmat toimitukset. Telineen rakenne ja korkea laatu varmistavat sen helpon kokoamisen ja korkean kuormitettavuuden aina 200 kg/m 2 asti (kuormitusluokka 3). Flexy-pyörätelineellä on Ruotsin Valtion Tutkimuskeskuksen (SP) tyyppihyväksyntä, no

2 Osaluettelo Tikaskehät 25 Paino 11,0 kg 24 Paino 7,0 kg 23 Paino 7,0 kg 95 Paino 8,5 kg 94 Paino 6,5 kg 93 Paino 5,0 kg Tikaskehät tikkailla 25 S Paino 15,0 kg 24 S Paino 12,0 kg 23 S Paino 10,0 kg 95 S Paino 11,5 kg 94 S Paino 9,5 kg 93 S Paino 7,5 kg Jalka ja pyörä halk. 200 mm Työtaso luukulla ja ilman Suojakaidekehä Vaakatuki ja vinotuki 111 Paino 15,0 kg Paino 13,5 13,5 26,0 26, Paino 6,5 5, Paino 3,0 3,1 1,8 2,0 2,4 Porrasjakso ja tuki Tukijalka Tukijalka säädettävä Jalkalista 75, 76, 77, Paino 7,0 kg 81 Paino 4,0 kg 82 Paino 6,0 kg 1,4x1,7 75 paino 11,0 kg 1,4x3,0 76 paino 11,0 kg 0,7x1,7 77 paino 10,0 kg 0,7x3,0 78 paino 10,0 kg

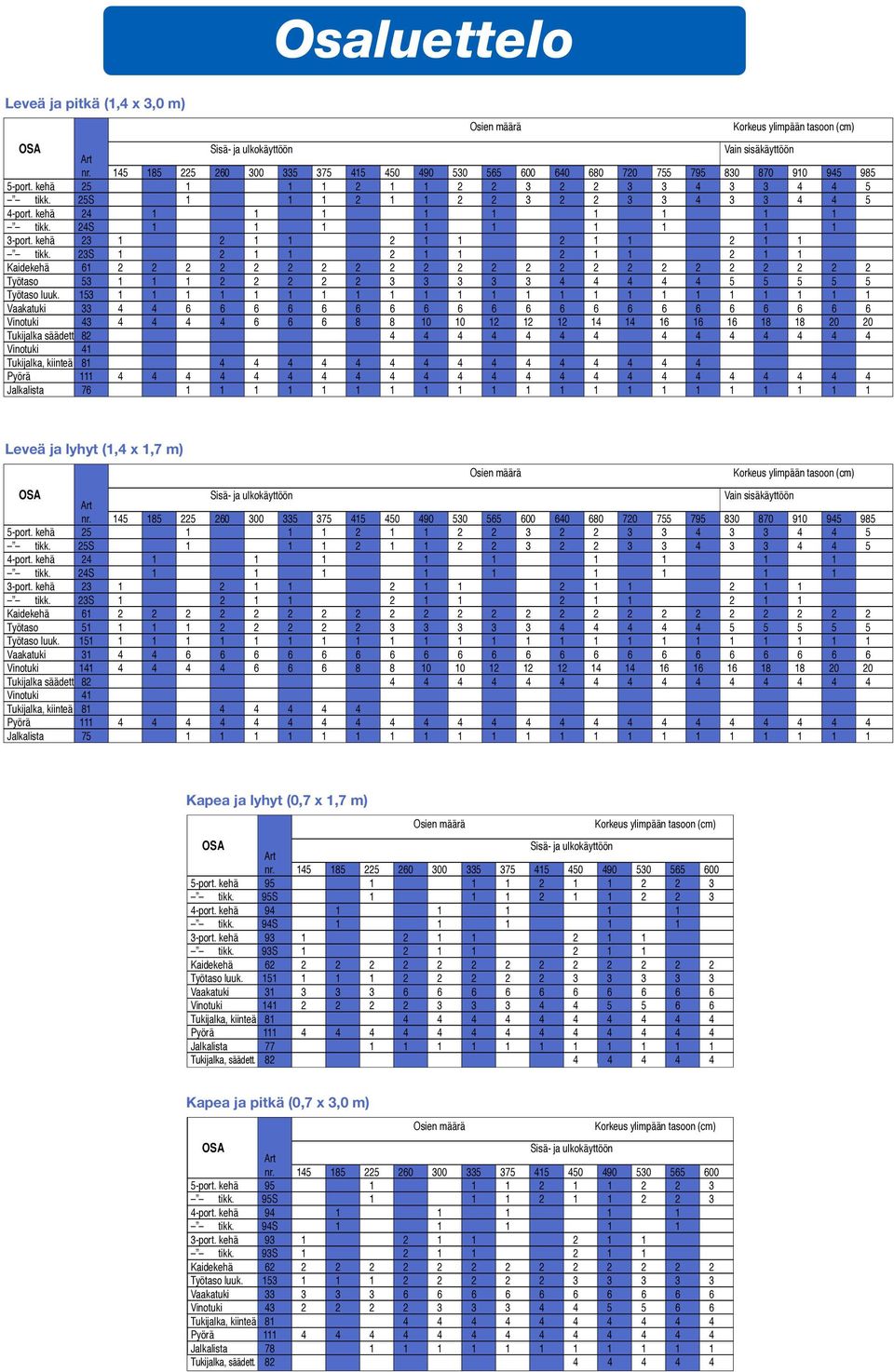

3 Osaluettelo Leveä ja pitkä (1,4 x 3,0 m) Osien määrä Korkeus ylimpään tasoon (cm) OSA Art Sisä- ja ulkokäyttöön Vain sisäkäyttöön nr port. kehä tikk. 25S port. kehä tikk. 24S port. kehä tikk. 23S Kaidekehä Työtaso Työtaso luuk Vaakatuki Vinotuki Tukijalka säädett Vinotuki 41 Tukijalka, kiinteä Pyörä Jalkalista Leveä ja lyhyt (1,4 x 1,7 m) Osien määrä Korkeus ylimpään tasoon (cm) OSA Art Sisä- ja ulkokäyttöön Vain sisäkäyttöön nr port. kehä tikk. 25S port. kehä tikk. 24S port. kehä tikk. 23S Kaidekehä Työtaso Työtaso luuk Vaakatuki Vinotuki Tukijalka säädett Vinotuki 41 Tukijalka, kiinteä Pyörä Jalkalista Kapea ja lyhyt (0,7 x 1,7 m) Osien määrä Korkeus ylimpään tasoon (cm) OSA Art Sisä- ja ulkokäyttöön nr port. kehä tikk. 95S port. kehä tikk. 94S port. kehä tikk. 93S Kaidekehä Työtaso luuk Vaakatuki Vinotuki Tukijalka, kiinteä Pyörä Jalkalista Tukijalka, säädett Kapea ja pitkä (0,7 x 3,0 m) Osien määrä Korkeus ylimpään tasoon (cm) OSA Art Sisä- ja ulkokäyttöön nr port. kehä tikk. 95S port. kehä tikk. 94S port. kehä tikk. 93S Kaidekehä Työtaso luuk Vaakatuki Vinotuki Tukijalka, kiinteä Pyörä Jalkalista Tukijalka, säädett

4 1 2 Aloita kokoamistyö asentamalla pyörät kahteen porraskehään. Nosta toinen porraskehä pystyyn ja kiinnitä vaakatuki kehän toiseen pystyputkeen heti jalkaliitoksen yläpuolelle. 3 4 Nosta toinen porraskehä pystyyn ja kiinnitä vaakatuen toinen pää siihen samalla tavalla kuin kohdassa 2. Kiinnitä sen jälkeen toinen vaakatuki. Asenna neljä vinotukea kuvan osoittamalla tavalla. Kapeissa porraskehissä käytetään vain kahta vinotukea, jotka kiinnitetään vaakatukiin porraskehän pystyputken sisäpuolelle. Kapeissa porraskehissä kaikki vinotuet kiinnitetään telineen samalle puolelle. 5 6 Asenna seuraavat kaksi porraskehää. Tikkaat sisältävät porraskehät asennetaan toiseen päätyyn niin, että pystytikas on eri linjassa alemman kehän tikkaaseen nähden. Asenna ensimmäinen työtaso paikoilleen. Varmista, että työtaso lukkiutuu oikein.

5 7 8 Lukitse porraskehät kiinni toisiinsa kääntämällä renkaita siten, että tappi tulee lukitusasentoon. Asenna vinotuet kuten edellä on selostettu. Ks. kuva Asenna lisää porraskehiä. Asenna lisää työtasoja Kun teline on halutun korkuinen, kiinnitä viimeisiin porraskehiin kaksi suojakaidekehää, kaksi työtasoa (toinen luukullinen) ja tarvittaessa jalkalista (ks. esitteen lopussa oleva Tarkastusluettelo ). Varmista, että työtason luukku tulee suoraan tikkaiden yläpuolelle ja avautuu telineestä ulospäin. Käytä vaakatukia suojakaiteina. Käytä korkeissa telineissä tukijalkoja taulukon mukaan. Kiinnitä telineen jokaiseen kulmaan tukijalka noin 45 asteen kulmaan. Tukijalan ylempi osa kiinnitetään renkaaseen kokonaan vaakatuen alle ja sen sisäpuolelle. Teleskooppitukijalkoja käytettäessä jalkaa vedetään ulos niin paljon, että kumijalka koskettaa maata, ja teleskooppi lukitaan kiristämällä siipimutteri tiukkaan.

6 Turvallisuusmääräykset KOKOAMINEN Tarkasta, että telineen kaikki osat ovat tallella ja kunnossa. Suosittelemme, että telineen kokoamisen suorittaa kaksi henkilöä. Tarkasta, että alusta, jolle teline pystytetään tai jolla sitä siirretään, on riittävän luja kantamaan telineen painon ja tasainen, eikä siinä ole turvallisuutta vaarantavia esteitä. Telineen turvallinen kuormitusraja on 200 kg/m 2, tasaisesti jakautuneena. Tätä arvoa ei saa ylittää. Kokoamisen ja myöhemmin työskentelyn aikana telineelle on aina kiivettävä telineen sisäpuolelta telineessä olevia tikkaita käyttäen. Älä koskaan aseta työtasojen päälle laatikoita tai irtotikkaita telineen korkeuden nostamiseksi. TARVIKKEIDEN NOSTAMINEN Telineen osia nostettaessa on aina käytettävä luotettavia nostovälineitä (esim. köysiä), jotka sidotaan telineen osiin kunnon solmuilla (esim. kaksoispuolisolmu tai liukusolmu) turvallisen kiinnityksen varmistamiseksi. Telineen osat, työkalut ja materiaalit on aina nostettava ylös ja laskettava alas telineen pohjalta. Varmista, ettei työtasojen sallittu kuormitus ylity. TUKIJALAT Telineessä on käytettävä tukijalkoja aina, kun taulukko niin määrittää. Jos vapaa alustila kokoamispaikalla on liian pieni tukijaloille, pyydä neuvoja toimittajaltasi. Telineen alustan on oltava kiinteä (ei esim. irtohiekkaa), eikä telinettä saa sijoittaa siten, että jollekin tukijaloista tulee liian suuri kuormitus. TELINEEN SIIRTÄMINEN Telinettä saadaan siirtää vain miesvoimin, ja vain telineen alaosasta työntäen. Telinettä siirrettäessä on varottava, ettei se pääse koskettamaan mitään sähkölaitteita, varsinkin yläpuolisia, eikä kaapeleita, johtoja tai liikkuvia koneen osia. Telineellä ei siirrettäessä saa olla ihmisiä eikä tavaroita. Telinettä epätasaisella alustalla siirrettäessä on noudatettava erityistä varovaisuutta. Pyörien lukitus on avattava ennen siirtämistä, ja siirtämisen jälkeen ne on taas lukittava. Jos telineeseen on asennettu tukijalat, ne on nostettava riittävän ylös siirtämisen ajaksi niin, etteivät ne kosketa alustalla olevia esteitä. TELINEEN PURKAMINEN Telineen purkaminen tehdään päinvastaisessa järjestyksessä kuin kokoaminen.

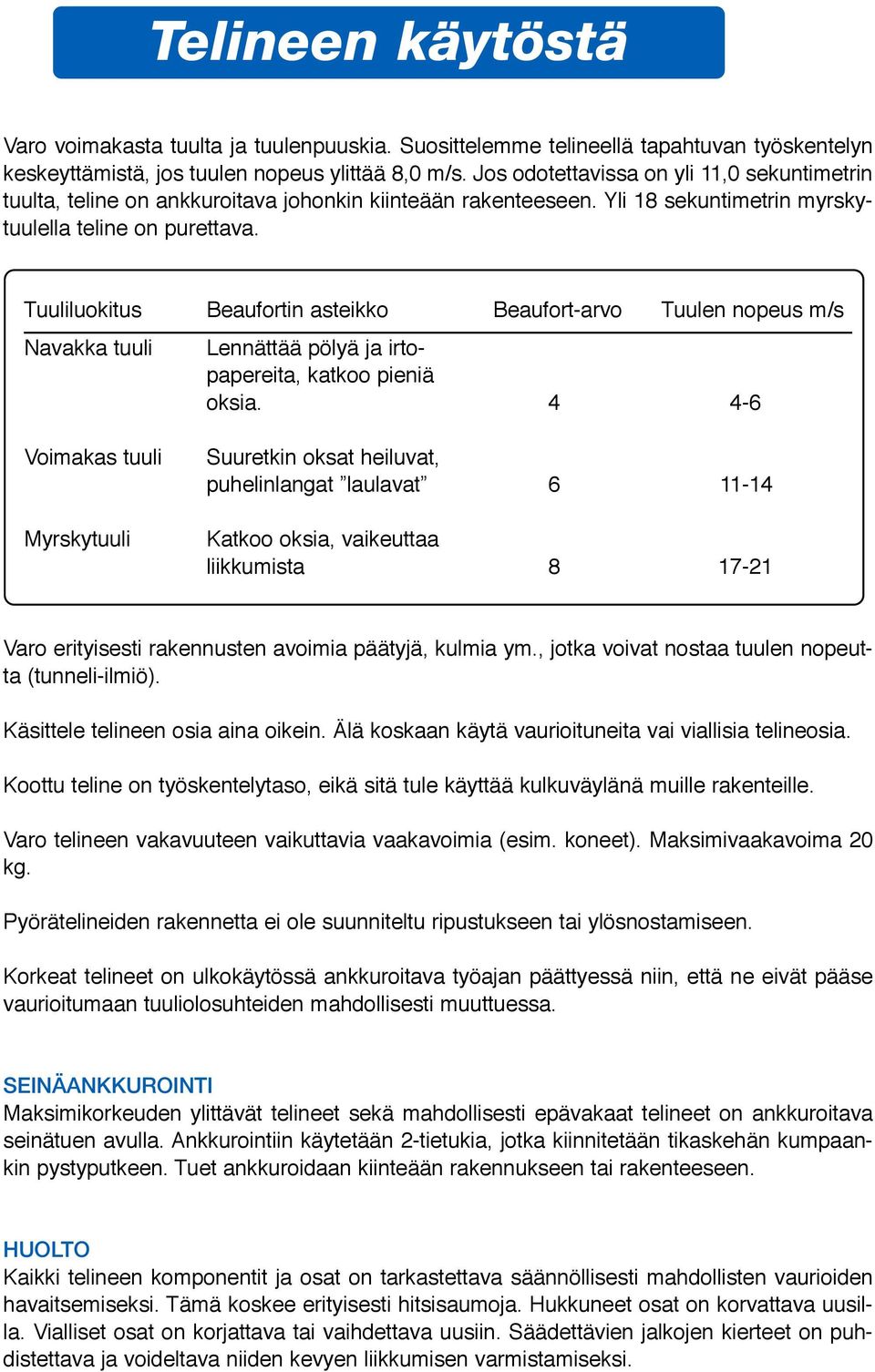

7 Telineen käytöstä Varo voimakasta tuulta ja tuulenpuuskia. Suosittelemme telineellä tapahtuvan työskentelyn keskeyttämistä, jos tuulen nopeus ylittää 8,0 m/s. Jos odotettavissa on yli 11,0 sekuntimetrin tuulta, teline on ankkuroitava johonkin kiinteään rakenteeseen. Yli 18 sekuntimetrin myrskytuulella teline on purettava. Tuuliluokitus Beaufortin asteikko Beaufort-arvo Tuulen nopeus m/s Navakka tuuli Lennättää pölyä ja irtopapereita, katkoo pieniä oksia Voimakas tuuli Myrskytuuli Suuretkin oksat heiluvat, puhelinlangat laulavat Katkoo oksia, vaikeuttaa liikkumista Varo erityisesti rakennusten avoimia päätyjä, kulmia ym., jotka voivat nostaa tuulen nopeutta (tunneli-ilmiö). Käsittele telineen osia aina oikein. Älä koskaan käytä vaurioituneita vai viallisia telineosia. Koottu teline on työskentelytaso, eikä sitä tule käyttää kulkuväylänä muille rakenteille. Varo telineen vakavuuteen vaikuttavia vaakavoimia (esim. koneet). Maksimivaakavoima 20 kg. Pyörätelineiden rakennetta ei ole suunniteltu ripustukseen tai ylösnostamiseen. Korkeat telineet on ulkokäytössä ankkuroitava työajan päättyessä niin, että ne eivät pääse vaurioitumaan tuuliolosuhteiden mahdollisesti muuttuessa. SEINÄANKKUROINTI Maksimikorkeuden ylittävät telineet sekä mahdollisesti epävakaat telineet on ankkuroitava seinätuen avulla. Ankkurointiin käytetään 2-tietukia, jotka kiinnitetään tikaskehän kumpaankin pystyputkeen. Tuet ankkuroidaan kiinteään rakennukseen tai rakenteeseen. HUOLTO Kaikki telineen komponentit ja osat on tarkastettava säännöllisesti mahdollisten vaurioiden havaitsemiseksi. Tämä koskee erityisesti hitsisaumoja. Hukkuneet osat on korvattava uusilla. Vialliset osat on korjattava tai vaihdettava uusiin. Säädettävien jalkojen kierteet on puhdistettava ja voideltava niiden kevyen liikkumisen varmistamiseksi.

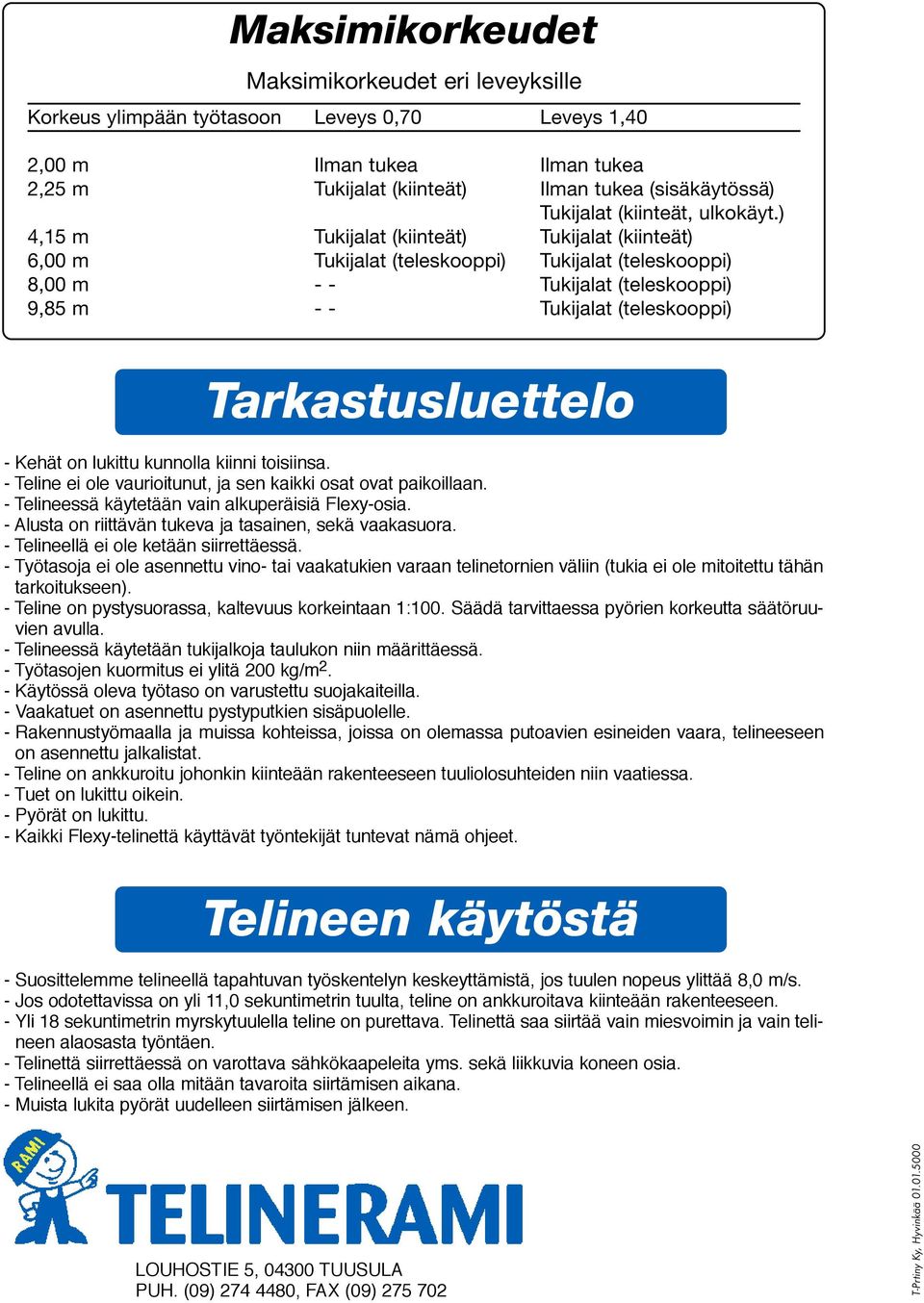

8 Maksimikorkeudet Maksimikorkeudet eri leveyksille Korkeus ylimpään työtasoon Leveys 0,70 Leveys 1,40 2,00 m Ilman tukea Ilman tukea 2,25 m Tukijalat (kiinteät) Ilman tukea (sisäkäytössä) Tukijalat (kiinteät, ulkokäyt.) 4,15 m Tukijalat (kiinteät) Tukijalat (kiinteät) 6,00 m Tukijalat (teleskooppi) Tukijalat (teleskooppi) 8,00 m - - Tukijalat (teleskooppi) 9,85 m - - Tukijalat (teleskooppi) Tarkastusluettelo - Kehät on lukittu kunnolla kiinni toisiinsa. - Teline ei ole vaurioitunut, ja sen kaikki osat ovat paikoillaan. - Telineessä käytetään vain alkuperäisiä Flexy-osia. - Alusta on riittävän tukeva ja tasainen, sekä vaakasuora. - Telineellä ei ole ketään siirrettäessä. - Työtasoja ei ole asennettu vino- tai vaakatukien varaan telinetornien väliin (tukia ei ole mitoitettu tähän tarkoitukseen). - Teline on pystysuorassa, kaltevuus korkeintaan 1:100. Säädä tarvittaessa pyörien korkeutta säätöruuvien avulla. - Telineessä käytetään tukijalkoja taulukon niin määrittäessä. - Työtasojen kuormitus ei ylitä 200 kg/m 2. - Käytössä oleva työtaso on varustettu suojakaiteilla. - Vaakatuet on asennettu pystyputkien sisäpuolelle. - Rakennustyömaalla ja muissa kohteissa, joissa on olemassa putoavien esineiden vaara, telineeseen on asennettu jalkalistat. - Teline on ankkuroitu johonkin kiinteään rakenteeseen tuuliolosuhteiden niin vaatiessa. - Tuet on lukittu oikein. - Pyörät on lukittu. - Kaikki Flexy-telinettä käyttävät työntekijät tuntevat nämä ohjeet. Telineen käytöstä - Suosittelemme telineellä tapahtuvan työskentelyn keskeyttämistä, jos tuulen nopeus ylittää 8,0 m/s. - Jos odotettavissa on yli 11,0 sekuntimetrin tuulta, teline on ankkuroitava kiinteään rakenteeseen. - Yli 18 sekuntimetrin myrskytuulella teline on purettava. Telinettä saa siirtää vain miesvoimin ja vain telineen alaosasta työntäen. - Telinettä siirrettäessä on varottava sähkökaapeleita yms. sekä liikkuvia koneen osia. - Telineellä ei saa olla mitään tavaroita siirtämisen aikana. - Muista lukita pyörät uudelleen siirtämisen jälkeen. LOUHOSTIE 5, TUUSULA PUH. (09) , FAX (09) T-Prtiny Ky, Hyvinkää
