ASENNUSOHJE. Turvallisuutta joka askeleella RAKENNUSTELINE RT 1400 / RT 750 PORRASTELINE ST 1400 ASENNUSTELINE FT 750 FT 750 RT 750 RT 1400 ST 1400

Koko: px
Aloita esitys sivulta:

Download "ASENNUSOHJE. Turvallisuutta joka askeleella RAKENNUSTELINE RT 1400 / RT 750 PORRASTELINE ST 1400 ASENNUSTELINE FT 750 FT 750 RT 750 RT 1400 ST 1400"

Transkriptio

1 ASENNUSOHJE RAKENNUSTELINE RT 1400 / RT 750 PORRASTELINE ST 1400 ASENNUSTELINE FT 750 EN IM - fi RT 750 FT 750 RT 1400 ST 1400 SC Turvallisuutta joka askeleella

2

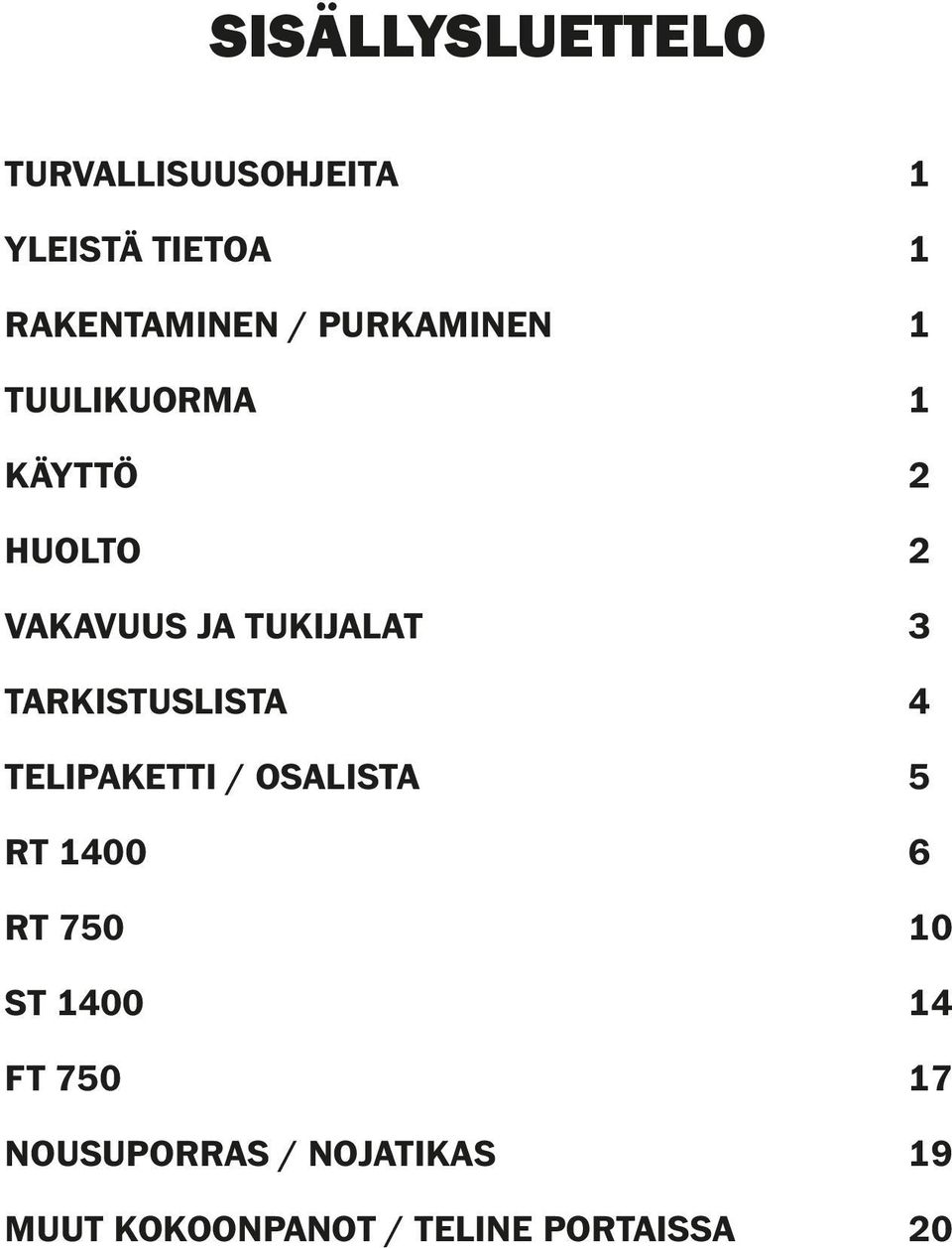

3 SISÄLLYSLUETTELO TURVALLISUUSOHJEITA 1 YLEISTÄ TIETOA 1 RAKENTAMINEN / PURKAMINEN 1 TUULIKUORMA 1 KÄYTTÖ 2 HUOLTO 2 VAKAVUUS JA TUKIJALAT 3 TARKISTUSLISTA 4 TELIPAKETTI / OSALISTA 5 RT RT ST FT NOUSUPORRAS / NOJATIKAS 19 MUUT KOKOONPANOT / TELINE PORTAISSA 20

4 Asennusohje RT 1400 / RT 750 / FT 750 / ST 1400 Näistä asennusohjeista löydät vaiheittaiset ohjeet, kuinka asennat yksinkertaisimmalta ja mahdollisimman turvallisella tavalla Wibe Ladders telineesi. Lue turvallisuusohjeet ennen telineen asentamista ja käyttöä. Mikäli teline luovutetaan jollekin muulle, myös tämän henkilön on saatava nämä ohjeet. TURVALLISUUSOHJEITA YLEISTÄ TIETOA Tyyppitarkastettu AFS 1990:12 ja EN 1004:2005 mukaisesti, kuormaluokka 3 (2,0 kn/m2 ). Tätä kuormitusta ei saa koskaan ylittää. Suurin pistekuorma 1,0 kn, 0,2m*0,2m alalle. Maakohtaiset määräykset ja säädökset, mm. rakentamisen, purkamisen, vakauden, käytön ja kunnossapidon suhteen, on huomioitava. Teline on rakennettava asennusohjeiden mukaisesti, sisältäen ne osat, jotka kuhunkin korkeuteen on määritelty osaluettelossa. Tasoille nousu ainoastaan sisäpuolelta, käyttämällä nousuporrasta (til.nro ), nojatikasta (til nro ) tai telineporrasta, maakohtaisten säännösten mukaisesti. Työskentely vain yhdessä tasossa kerrallaan. RAKENTAMINEN / PURKAMINEN Tarkista, että kaikki telineen osat, apuvälineet ja turvavarusteet ovat työpaikalla ja ne toimivat oikein. Telineen rakentamisen/purkamisen suosittelemme tehtäväksi kahden henkilön voimin. Tarkista, että alusta, johon teline pystytetään, on tarpeeksi kantava sekä telineelle, että sen kuormalle. Tarkista, että alusta, johon teline pystytetään, on tasainen ja vaakasuora (erityisesti FT-750, jossa ei ole säädettäviä pyöriä). Tarkista ensimmäinen taso vesivaa an avulla sekä pituus- että leveyssuunnassa, maksimikaltevuus on 1 %. Tarkista tuuliolosuhteet sekä se, ettei lähellä ole mitään esteitä (kuten johtoja, voimalinjoja). Yksityiskohtaisempaa tietoa kunkin mallin rakentamisesta ja purkamisesta on kyseisen mallin tiedoissa seuraavilla sivuilla. VAHINGOITTUNEITA TAI VIALLISIA OSIA EI SAA KÄYTTÄÄ! TUULIKUORMA Nimitys Vaikutus boforin-asteikon mukaan Boforia Tuulen nopeus. (km/h) Tuulen nopeus (m/s) Kohtalainen tuuli Maasta nousee pölyä ja irrallisia papereita; pienet oksat liikkuvat. Navakka tuuli Suuret oksat heiluvat; puhelinlangoissa suhisee; sateenvarjoa vaikea pidellä. Kova tuuli Puiden oksat katkeilevat; ulkona liikkuminen vaikeaa Varo voimakasta tuulta. Työskentely telineellä on lopetettava, mikäli tuulen nopeus ylittää 8 m/s (28 km/h). Varo tuulivoimien vaikutusta (tuulitunnelin vaikutus avoimista rakennuksista, suojaamattomista rakennuksista ja rakennusten kulmista). Ankkuroi teline johonkin kiinteään, mikäli tuulen nopeus ylittää 12 m/s (41 km/h). Teline on varmistettava myös työpäivän loputtua tai kun se jätetään vartioimatta. Pura teline jos tuulen nopeuden oletetaan nousevan yli 18 m/s (65 km/h). 1

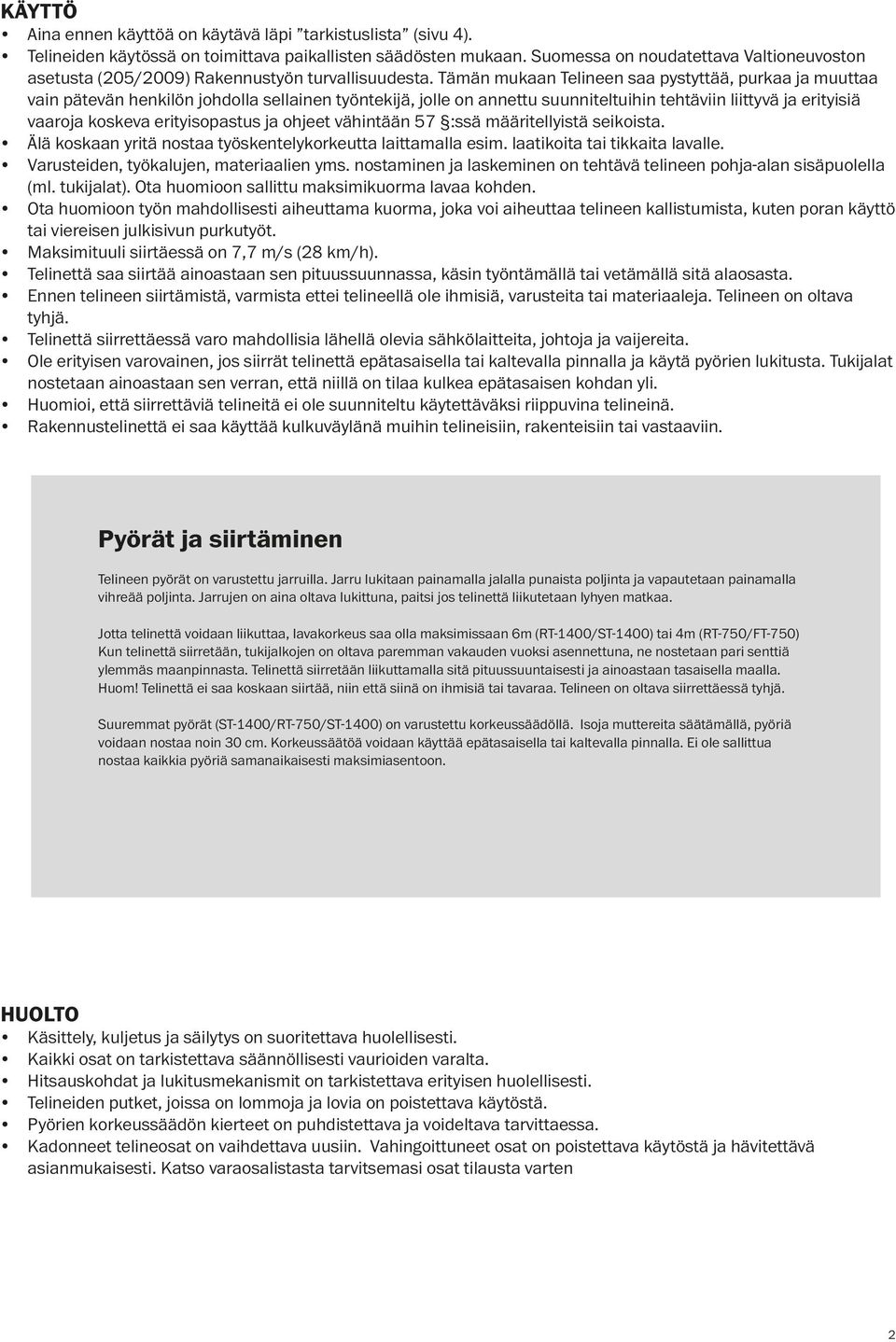

5 KÄYTTÖ Aina ennen käyttöä on käytävä läpi tarkistuslista (sivu 4). Telineiden käytössä on toimittava paikallisten säädösten mukaan. Suomessa on noudatettava Valtioneuvoston asetusta (205/2009) Rakennustyön turvallisuudesta. Tämän mukaan Telineen saa pystyttää, purkaa ja muuttaa vain pätevän henkilön johdolla sellainen työntekijä, jolle on annettu suunniteltuihin tehtäviin liittyvä ja erityisiä vaaroja koskeva erityisopastus ja ohjeet vähintään 57 :ssä määritellyistä seikoista. Älä koskaan yritä nostaa työskentelykorkeutta laittamalla esim. laatikoita tai tikkaita lavalle. Varusteiden, työkalujen, materiaalien yms. nostaminen ja laskeminen on tehtävä telineen pohja-alan sisäpuolella (ml. tukijalat). Ota huomioon sallittu maksimikuorma lavaa kohden. Ota huomioon työn mahdollisesti aiheuttama kuorma, joka voi aiheuttaa telineen kallistumista, kuten poran käyttö tai viereisen julkisivun purkutyöt. Maksimituuli siirtäessä on 7,7 m/s (28 km/h). Telinettä saa siirtää ainoastaan sen pituussuunnassa, käsin työntämällä tai vetämällä sitä alaosasta. Ennen telineen siirtämistä, varmista ettei telineellä ole ihmisiä, varusteita tai materiaaleja. Telineen on oltava tyhjä. Telinettä siirrettäessä varo mahdollisia lähellä olevia sähkölaitteita, johtoja ja vaijereita. Ole erityisen varovainen, jos siirrät telinettä epätasaisella tai kaltevalla pinnalla ja käytä pyörien lukitusta. Tukijalat nostetaan ainoastaan sen verran, että niillä on tilaa kulkea epätasaisen kohdan yli. Huomioi, että siirrettäviä telineitä ei ole suunniteltu käytettäväksi riippuvina telineinä. Rakennustelinettä ei saa käyttää kulkuväylänä muihin telineisiin, rakenteisiin tai vastaaviin. Pyörät ja siirtäminen Telineen pyörät on varustettu jarruilla. Jarru lukitaan painamalla jalalla punaista poljinta ja vapautetaan painamalla vihreää poljinta. Jarrujen on aina oltava lukittuna, paitsi jos telinettä liikutetaan lyhyen matkaa. Jotta telinettä voidaan liikuttaa, lavakorkeus saa olla maksimissaan 6m (RT-1400/ST-1400) tai 4m (RT-750/FT-750) Kun telinettä siirretään, tukijalkojen on oltava paremman vakauden vuoksi asennettuna, ne nostetaan pari senttiä ylemmäs maanpinnasta. Telinettä siirretään liikuttamalla sitä pituussuuntaisesti ja ainoastaan tasaisella maalla. Huom! Telinettä ei saa koskaan siirtää, niin että siinä on ihmisiä tai tavaraa. Telineen on oltava siirrettäessä tyhjä. Suuremmat pyörät (ST-1400/RT-750/ST-1400) on varustettu korkeussäädöllä. Isoja muttereita säätämällä, pyöriä voidaan nostaa noin 30 cm. Korkeussäätöä voidaan käyttää epätasaisella tai kaltevalla pinnalla. Ei ole sallittua nostaa kaikkia pyöriä samanaikaisesti maksimiasentoon. HUOLTO Käsittely, kuljetus ja säilytys on suoritettava huolellisesti. Kaikki osat on tarkistettava säännöllisesti vaurioiden varalta. Hitsauskohdat ja lukitusmekanismit on tarkistettava erityisen huolellisesti. Telineiden putket, joissa on lommoja ja lovia on poistettava käytöstä. Pyörien korkeussäädön kierteet on puhdistettava ja voideltava tarvittaessa. Kadonneet telineosat on vaihdettava uusiin. Vahingoittuneet osat on poistettava käytöstä ja hävitettävä asianmukaisesti. Katso varaosalistasta tarvitsemasi osat tilausta varten 2

6 VAKAVUUS JA TUKIJALAT Kun tukijalkoja tarvitaan, niitä on asennettava neljä, yksi jokaiseen telineen kulmaan. Tukijalat on asennettava noin 60 asteen kulmaan telineen pitkän sivun puolelle. Lyhyemmät, kiinteät tukijalat on asennettava niin, että ne leventävät telinettä 1,1m piirroksen mukaisesti. Teleskooppiset tukijalat on asennettava niin, että ne leventävät telinettä 2,0 m piirroksen mukaisesti. 60 1,1 m 2,0 m Tukijalan asentaminen Asenna ylempi kiinnike, kiristä kevyesti. Kiinnitä sitten alempi kiinnike ja kiristä kevyesti. Säädä sitten niin, että jalat ovat kuvan mukaisessa asennossa ja paina ne tiukasti maahan. Lopuksi kiristä molemmat kiinnikkeet tiukasti. Tukijalkojen pitäisi levätä tukevasti maassa ja teline seisoo pystysuorassa. Normaalitilanteessa tukijalat voidaan asentaa ilman, että keskimmäistä kiinnikettä säädetään. Joissain tilanteissa saattaa olla tosin tarvetta säätää sitä, käytä silloin 17mm hylsyä tai kiintoavainta löysätäksesi kiinnikettä. RT 1400 RT 750 Lavakork Tukijalat sisällä Tukijalat ulkona Vastapaino sisällä (kg) Vastapaino ulkona (kg) Lavakork Tukijalat sisällä Tukijalat ulkona Vastapaino sisällä (kg) Vastapaino ulkona (kg) 2,2 m Kiinteät Kiinteät - - 4,2 m Kiinteät Kiinteät - - 6,2 m Kiinteät Teleskooppiset - - 8,2 m Kiinteät Teleskooppiset - 20 kg 10,2 m Kiinteät * - * 12,2 m Kiinteät * - * 2,2 m Kiinteät Kiinteät - - 4,2 m Kiinteät Kiinteät - - 6,2 m Kiinteät Kiinteät - - 8,2 m Kiinteät Teleskooppiset - 40 kg 10,2 m Kiinteät * - * 12,2 m Teleskooppiset * - * ST 1400 FT 750 Lavakork Tukijalat sisällä Tukijalat ulkona Vastapaino sisällä (kg) Vastapaino ulkona (kg) Lavakork Tukijalat sisällä Tukijalat ulkona Vastapaino sisällä (kg) Vastapaino ulkona (kg) 2,2 m Kiinteät Kiinteät - - 4,2 m Kiinteät Teleskooppiset - - 6,2 m Kiinteät Teleskooppiset - - 1,8 m ,8 m Kiinteät Kiinteät - - 5,8 m Kiinteät Teleskooppiset - - 8,2 m Kiinteät Teleskooppiset kg 10,2 m Kiinteät * - * 12,2 m Kiinteät * - * * Yli 8 m lavakorkeus ei sallittu ulkona Vastapaino Tietyissä rakennuskorkeuksissa ja olosuhteissa on teline varustettava vastapainoilla, jotta saavutetaan riittävä vakavuus. Tarkista taulukosta, milloin vastapainoja tarvitaan. Vastapainot on asetettava asianmukaisesti kehyksen alimpaan vaakapuolaan. Huom! Tukijalkoja, kiinnikkeitä ja vastapainoja on aina tarvittaessa käytettävä! 3

7 TARKISTUSLISTA Osat tarkistettu ennen asennusta? Teline tarkistettu ennen käyttöä? Rakenne täydellinen ja ehjä? Pyörät lukittu? Jalat säädetty oikein, lava vaakasuorassa? Siteet oikein? Tukijalat asennettu ohjeiden mukaisesti? Lavat asennettu ja lukittu? Suojakaiteet asennettu? Jalkalistat asennettu? Kontrolloi tuulen ja muiden ympäristöstä tulevien muutosten mahdolliset vaikutukset telineeseen. Tarkista maaperän stabiilius. KÄY AINA LÄVITSE TÄMÄ TARKISTUSLISTA ENNEN TELINEEN KÄYTTÖÅ! 4

8 *) on kokoontaittuva kehys, 4 pyörää ja lava luukulla **) peruspaketti + suojakaidesarja VINOSIDE, FT-750 2, VAAKASIDE, FT-750 2, LAVA LUUKULLA, FT , * PERUSPAKETTI, FT , JALKALISTA LEVEÄ LYHYT SIVU 2, JALKALISTA PITKÄ SIVU 1,7 3, JALKALISTA PITKÄ SIVU 2,4 4, JALKALISTA KAPEA LYHYT SIVU 1, VINOSIDE, ST RT 2, VAAKASIDE, ST RT 2, PORTAAT ST RT 20, LAVA, ST RT 16, LAVA LUUKULLA, ST RT 16, LAVA ISOLLA LUUKULLA, ST 15, SISÄÄNKÄYNTIKEHYS, ST , KEHYS 750x1000, RT FT 3, KEHYS 750x2000, RT FT 7, KEHYS 1400x1000, ST RT 5, KEHYS 1400x2000, ST RT 10, SUOJAKAIDE, ST , KIINTEÄ TUKIJALKA 3, PYÖRÄ 200MM, ST RT 5, TELESKOOPPINEN TUKIJALKA 5, Til.nro Nimike Paino (kg) 2,2 m 4,2 m 6,2 m 8,2 m 10,2 m 12,2 m 2,2 m 4,2 m 6,2 m 8,2 m 10,2 m 12,2 m 2,2 m 4,2 m 6,2 m 8,2 m 10,2 m 12,2 m 1,8 m 1,8 m** 3,8 m 5,8 m RT 1400 RT 750 ST 1400 FT 750 TELIPAKETTI / OSALISTA 5

9 RT 1400 Inomhus: max plattformshöjd: 12,2 m, max arbetshöjd: 14,2 m Utomhus: max plattformshöjd: 8,2 m, max arbetshöjd: 10,2 m Asentaminen 1. Tarkista osien lukumäärä oikean korkeuden mukaan, katso osalista sivu Asenna neljä pyörää, kahteen 1-metrin kehykseen, kumpaankin 2 pyörää. Lukitse sitten pyörät, katso tietoruutu pyöristä. 3. Kiinnitä yksi vaakaside (keltainen) 1-metrin kehyksen pystysuoraan osaan, aivan alimman vaakapuolan yläpuolelle. 4. Kiinnitä saman vaakasiteen toinen pää vastakkaiseen 1-metrin kehykseen. Kiinnitä toiselle pitkälle sivulle samalla tavalla keltainen vaakaside. 5. Nosta 2-metrin kehys toiseen pohjakehykseen. Lukitse sitten kehykset toisiinsa kiinnitysmekanismin avulla. 6. Kiinnitä vinoside (kirkas). Aloita alimmasta kehyspuolasta, noin 10 cm päästä reunasta, ja kiinnitä se vastakkaisen puolen alhaalta lukien 5 puolaan. RT Asenna seuraava 2 metrin kehys (vastakkaiselle puolelle) ja kiinnitä se alimmaiseen kehykseen. Asenna sitten seuraava vinoside, mutta toisinpäin kuin aiemmin. Katso sivukuvaa, jossa vinositeet muodostavat ristin. 6

10 8. Nosta ensimmäinen lava (luukullinen) paikoilleen, alhaalta laskettuna kahdeksanteen (8) puolaan. Lukitse lavan kaksi lukkoa, jotka sijaitsevat lyhyillä sivuilla. Jos ulottuminen on hankalaa, voidaan tilapäisesti asettaa yksi lava kehyksen ensimmäisiin vaakapuoliin. 9. Tukijalat asennetaan ennen lavalle kiipeämistä (mahdollisesti teleskooppiset riippuen lavan korkeudesta). RT

11 10. Kiipeä lavalle luukun kautta ja istu alas. Asenna tässä asennossa neljä kaidetta/vaakasidettä. Jos aiot rakentaa telineesi yli 2.2 lavakorkeuteen, jatka lukemalla kohdat Jos 2,2 m on telineen lopullinen korkeus, jatka kohtaan Asenna 2 kappaletta 2 metrin kehyksiä ja neljä vinosidettä. 12. Asenna sitten lava (luukulla, jonka on asetuttava aivan toisen yläpuolelle, samalle etäisyydelle). Tämän jälkeen kiipeä lavan luukun kautta seuraavalle tasolle ja istu alas. Asenna tässä asennossa kaksi kaidetta/vaakasidettä. RT 1400 Toista kohtia kunnes olet saavuttanut lopullisen korkeuden. 8

12 13. Lopullisessa korkeudessa, asenna vielä yksi taso (ilman luukkua) ylätason rinnalle. Kiipeä ylös sisäpuolelta, luukun kautta ja siirrä aiemmin asennetut kaiteet. 14. Asenna sitten jalkalista. Aloita laittamalla lyhyet sivut paikoilleen. Liu uta sitten pitkät sivut Liu uta sitten pitkät sivut lyhyiden sivujen peltikiinnikkeisiin. Teline on nyt asennettuna ja valmiina käyttöön. Telineellä ei koskaan saa kiivetä ulkopuolella, vaan ainoastaan ohjeiden mukaisesti sisäpuolella. Katso tietolaatikko nojatikkaista. Älä koskaan kurottaudu liian pitkälle työskennellessäsi telineellä. Purkaminen Kohdat1-14 i päinvastaisessa järjestyksessä. Teline on nyt purettu. Muista olla huolellinen käsitellyssä ja kuljettamisessa, jotta osat eivät vaurioidu. RT

13 RT 750 Sisällä: max.lavakorkeus: 12,2 m, max.työsk.korkeus: 14,2 m Ulkona: max.lavakorkeus: 8,2 m, max.työsk.korkeus: 10,2 m Asentaminen 1. Tarkista osien lukumäärä oikean korkeuden mukaan, katso osalista sivu Asenna neljä pyörää, kahteen 1-metrin kehykseen, kumpaankin 2 pyörää. Lukitse sitten pyörät, katso tietoruutu pyöristä. 3. Kiinnitä yksi vaakaside (keltainen) 1-metrin kehyksen pystysuoraan osaan, aivan alimman vaakapuolan yläpuolelle. 4. Kiinnitä saman vaakasiteen toinen pää vastakkaiseen 1-metrin kehykseen. Kiinnitä toiselle pitkälle sivulle samalla tavalla keltainen vaakaside. 5. Nosta 2-metrin kehys toiseen pohjakehykseen. Lukitse sitten kehykset toisiinsa kiinnitysmekanismin avulla. 6. Kiinnitä vinoside (kirkas). Aloita alimmasta kehyspuolasta, noin 10cm päästä reunasta, ja kiinnitä se vastakkaisen puolen alhaalta lukien viidenteen puolaan. RT

14 7. Asenna seuraava 2 metrin kehys (vastakkaiselle puolelle) ja kiinnitä se alimmaiseen kehykseen. Asenna sitten seuraava vinoside (samalle puolelle kuin ensimmäinen). Aloita siitä, mihin ensimmäinen vinoside päättyy ja jatka 4 puolaa ylöspäin vastapäiselle kehykselle. 8. Nosta ensimmäinen lava (luukullinen) paikoilleen, alhaalta laskettuna kahdeksanteen (8) puolaan. Lukitse lavan kaksi lukkoa, jotka sijaitsevat lyhyillä sivuilla. Jos ulottuminen on hankalaa, voidaan tilapäisesti asettaa yksi lava kehyksen ensimmäisiin vaakapuoliin. RT

15 9. Tukijalat asennetaan ennen lavalle kiipeämistä (korkeudesta riippuen kiinteät tai teleskooppiset tukijalat) 10. Kiipeä sitten telineen sisäpuolelta, lavaluukun kautta ylös, istu. Asenna tässä asennossa suojakaiteet/ vaakasiteet. Jos aiot rakentaa telineesi yli 2.2 lavakorkeuteen, jatka lukemalla kohdat Jos 2,2 m on telineen lopullinen korkeus, jatka kohtaan Asenna 2 kappaletta 2 metrin kehyksiä ja 2 vinosidettä. RT

16 12. Asenna sitten lava (luukulla, jonka on asetuttava aivan toisen yläpuolelle, samalle etäisyydelle). Tämän jälkeen kiipeä lavan luukun kautta seuraavalle tasolle ja istu alas. Asenna tässä asennossa kaksi kaidetta/vaakasidettä. Toista kohdat kunnes olet saavuttanut halutun korkeuden. 13. Lopullisen korkeuden saavutettuasi, kiipeä ylös telineen sisäpuolelta, luukun kautta ja asenna jalkalistat. Aloita asentamalla lyhyet sivut.. Liu uta sitten pitkät sivut lyhyiden sivujen peltikiinnikkeisiin. Teline on nyt asennettu ja valmis käytettäväksi. Älä koskaan kiipeä telineen ulkopuolelta, aina sisäpuolelta, ohjeiden mukaan. Katso tietoruutu nojatikkaista. Älä koskaan kurottaudu liian pitkälle telineellä työskennellessäsi. RT 750 Purkaminen Kohdat 1-13 i päinvastaisessa järjestyksessä. Teline on nyt purettu. Muista olla huolellinen käsittelyssä ja kuljettamisessa, jotta osat eivät vaurioidu. 13

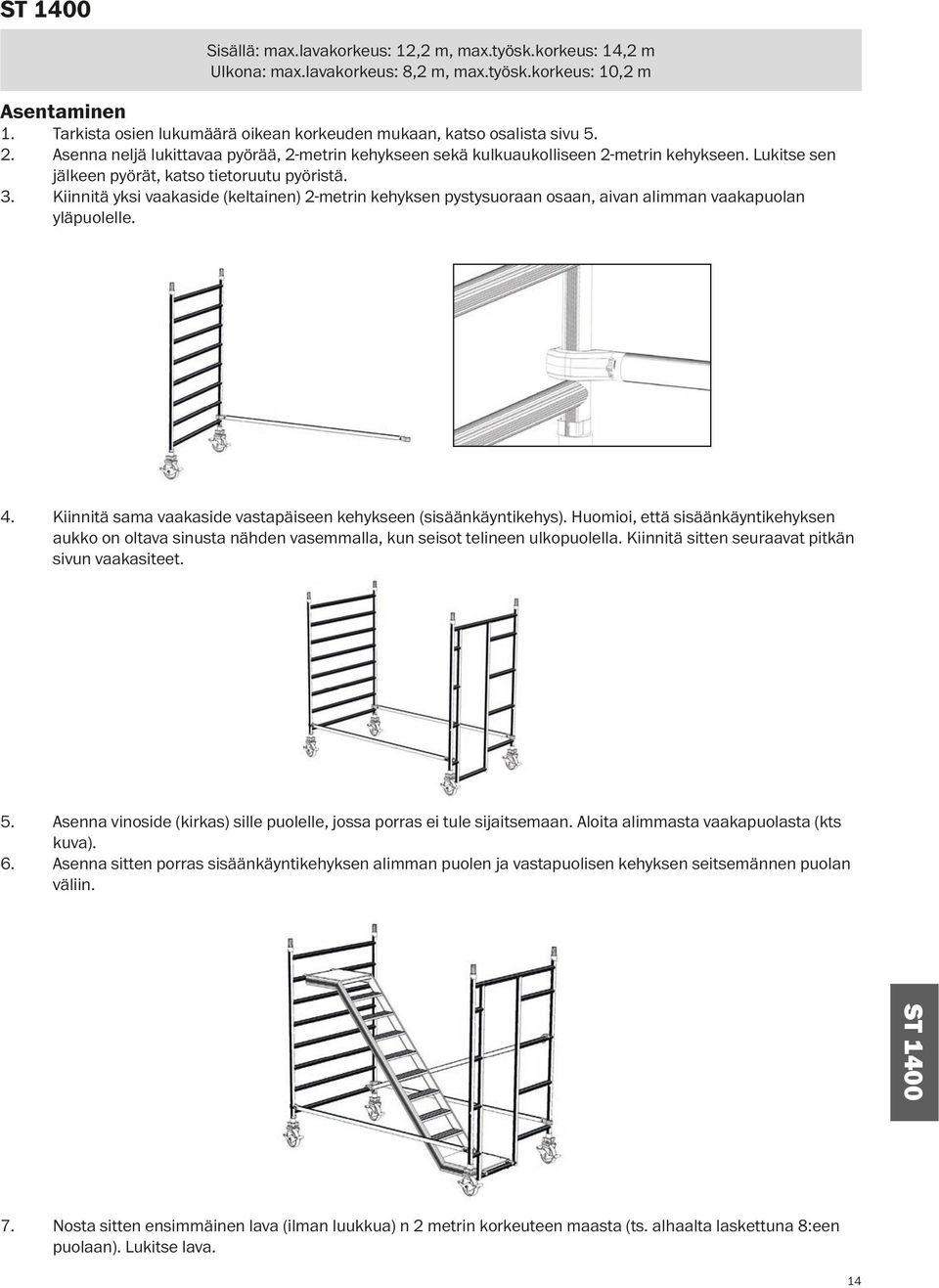

17 ST 1400 Sisällä: max.lavakorkeus: 12,2 m, max.työsk.korkeus: 14,2 m Ulkona: max.lavakorkeus: 8,2 m, max.työsk.korkeus: 10,2 m Asentaminen 1. Tarkista osien lukumäärä oikean korkeuden mukaan, katso osalista sivu Asenna neljä lukittavaa pyörää, 2-metrin kehykseen sekä kulkuaukolliseen 2-metrin kehykseen. Lukitse sen jälkeen pyörät, katso tietoruutu pyöristä. 3. Kiinnitä yksi vaakaside (keltainen) 2-metrin kehyksen pystysuoraan osaan, aivan alimman vaakapuolan yläpuolelle. 4. Kiinnitä sama vaakaside vastapäiseen kehykseen (sisäänkäyntikehys). Huomioi, että sisäänkäyntikehyksen aukko on oltava sinusta nähden vasemmalla, kun seisot telineen ulkopuolella. Kiinnitä sitten seuraavat pitkän sivun vaakasiteet. 5. Asenna vinoside (kirkas) sille puolelle, jossa porras ei tule sijaitsemaan. Aloita alimmasta vaakapuolasta (kts kuva). 6. Asenna sitten porras sisäänkäyntikehyksen alimman puolen ja vastapuolisen kehyksen seitsemännen puolan väliin. ST Nosta sitten ensimmäinen lava (ilman luukkua) n 2 metrin korkeuteen maasta (ts. alhaalta laskettuna 8:een puolaan). Lukitse lava. 14

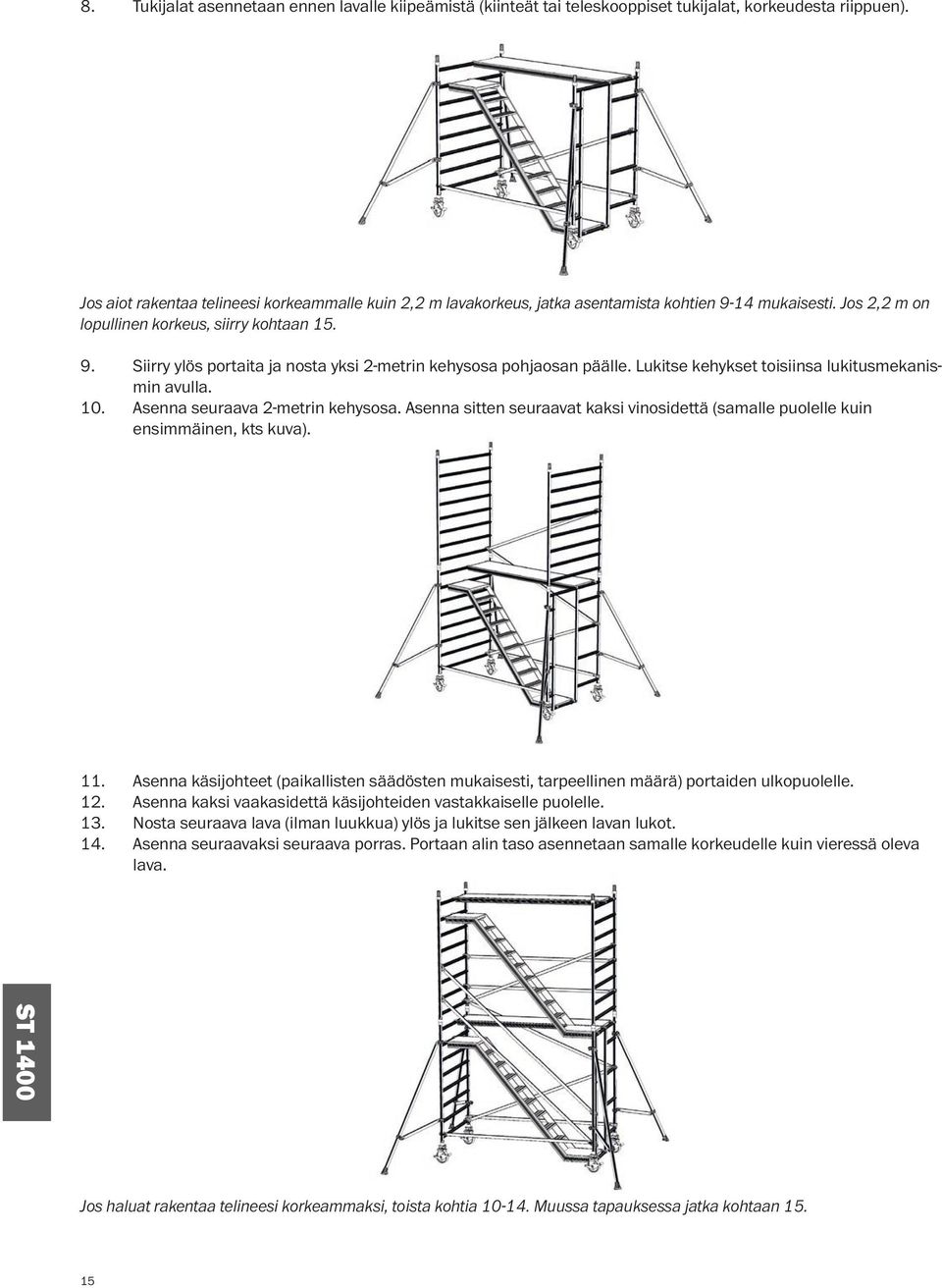

18 8. Tukijalat asennetaan ennen lavalle kiipeämistä (kiinteät tai teleskooppiset tukijalat, korkeudesta riippuen). Jos aiot rakentaa telineesi korkeammalle kuin 2,2 m lavakorkeus, jatka asentamista kohtien 9-14 mukaisesti. Jos 2,2 m on lopullinen korkeus, siirry kohtaan Siirry ylös portaita ja nosta yksi 2-metrin kehysosa pohjaosan päälle. Lukitse kehykset toisiinsa lukitusmekanismin avulla. 10. Asenna seuraava 2-metrin kehysosa. Asenna sitten seuraavat kaksi vinosidettä (samalle puolelle kuin ensimmäinen, kts kuva). 11. Asenna käsijohteet (paikallisten säädösten mukaisesti, tarpeellinen määrä) portaiden ulkopuolelle. 12. Asenna kaksi vaakasidettä käsijohteiden vastakkaiselle puolelle. 13. Nosta seuraava lava (ilman luukkua) ylös ja lukitse sen jälkeen lavan lukot. 14. Asenna seuraavaksi seuraava porras. Portaan alin taso asennetaan samalle korkeudelle kuin vieressä oleva lava. ST 1400 Jos haluat rakentaa telineesi korkeammaksi, toista kohtia Muussa tapauksessa jatka kohtaan

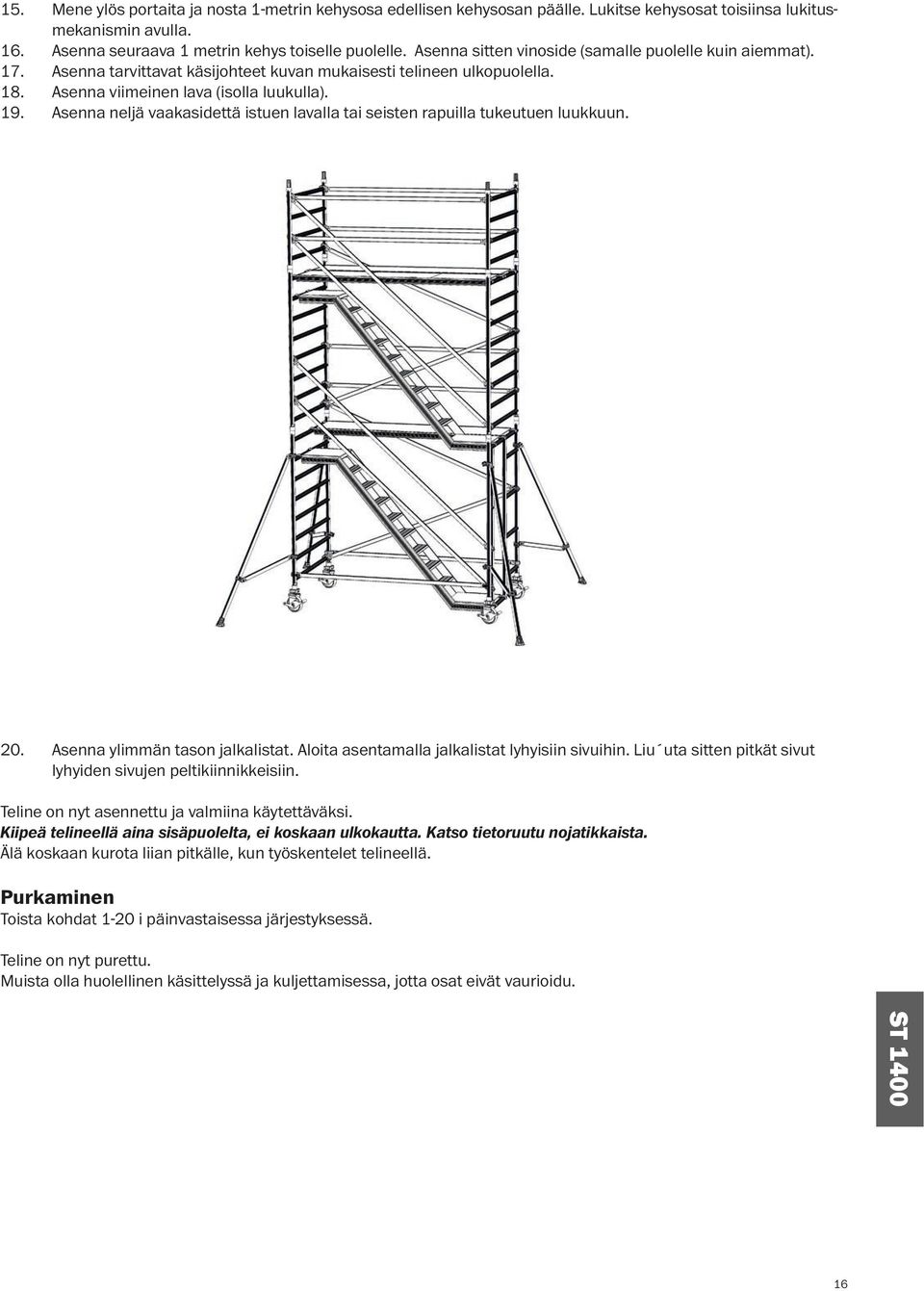

19 15. Mene ylös portaita ja nosta 1-metrin kehysosa edellisen kehysosan päälle. Lukitse kehysosat toisiinsa lukitusmekanismin avulla. 16. Asenna seuraava 1 metrin kehys toiselle puolelle. Asenna sitten vinoside (samalle puolelle kuin aiemmat). 17. Asenna tarvittavat käsijohteet kuvan mukaisesti telineen ulkopuolella. 18. Asenna viimeinen lava (isolla luukulla). 19. Asenna neljä vaakasidettä istuen lavalla tai seisten rapuilla tukeutuen luukkuun. 20. Asenna ylimmän tason jalkalistat. Aloita asentamalla jalkalistat lyhyisiin sivuihin. Liu uta sitten pitkät sivut lyhyiden sivujen peltikiinnikkeisiin. Teline on nyt asennettu ja valmiina käytettäväksi. Kiipeä telineellä aina sisäpuolelta, ei koskaan ulkokautta. Katso tietoruutu nojatikkaista. Älä koskaan kurota liian pitkälle, kun työskentelet telineellä. Purkaminen Toista kohdat 1-20 i päinvastaisessa järjestyksessä. Teline on nyt purettu. Muista olla huolellinen käsittelyssä ja kuljettamisessa, jotta osat eivät vaurioidu. ST

20 FT 750 Sisällä/Ulkona: max.lavakorkeus: 5,8 m, max.työsk.korkeus: 7,8 m Asennus 1. Tarkista osien lukumäärä oikean korkeuden mukaan, katso osalista sivu Avaa taitettava kehys ja varmista, että se lukittuu vakaasti oikeaan asentoon. 3. Lukitse pyörät. 4. Aseta lava haluttuun korkeuteen. Jos aiot rakentaa telineesi 1,8 m korkeammaksi, lava asennetaan ylimpään kehyspuolaan. Lukitse tason lukot. 5. Asenna vaakaside (keltainen) perusosan pitkittäissuuntaan ja vinoside (kirkas) kuvan mukaisesti. Vinositeen on oltava taitettavan osan vastakkaisella puolella. 6. Asenna 2kpl 2m kehystä, tai 2kpl 1m kehystä jos haluat rakentaa 1,8 metrin telineen suojakaiteilla. Käytä lukitusmekanismia turvataksesi sivukehykset. 7. Asenna neljä tukijalkaa taittokehykseen. Tukijalat on asennettava jokaiseen neljään kulmaan tietoruudun mukaisesti. Jos haluat rakentaa telineesi korkeammalle kuin 1,8 metriin, jatka kohtien 8-10 mukaisesti. Jos 1,8 m on haluamasi korkeus, jatka kohtaan Asenna vielä yksi vinoside jatkoksi siksak-kuvioon. Asenna vinositeet vuorotelle lavan puolille.. 9. Asenna kaksi vaakasidettä kaiteiksi lavan molemmille puolille. Suojakaide on asennettava 1m lavasta ylöspäin. FT

21 10. Asenna toinen lava ylimpään kehyspuolaan ja varmistaudu, että se lukittuu paikoilleen Varmista, että lava on vaakasuorassa. Jos aiot rakentaa telineesi korkeammaksi, toista kohtia Jos telineesi on nyt lopullisessa korkeudessa, jatka kohtaan Asenna 2 kpl 1 m kehyksiä. Käytä lukitusmekanismia, jotta sivukehykset on turvattu. 12. Asenna vielä yksi vinoside jatkoksi siksak kuviolle, lavan toiselle puolelle. 13. Asenna suojakaiteet 4 vaakasiteestä ylimmälle lavalle. Suojakaiteet on asennettava 1 m lavan yläpuolelle. 14. Asenna jalkalistat ylimmälle tasolle. Aloita asentamalla lyhyet sivut. Liu uta sen jälkeen pitkät sivut lyhyiden sivujen peltikiinnikkeisiin. Teline on nyt asennettu ja valmiina käytettäväksi. Kiipeä telineellä aina sisäpuolella, ei koskaan ulkopuolella. Katso tietoruutu nojatikkaat. Älä koskaan kurottaudu liian pitkälle työskennellessäsi telineellä. Purkaminen Kohdat 1-14 päinvastaisessa järjestyksessä. FT 750 Teline on nyt purettu. Muista olla huolellinen käsittelyssä ja kuljettamisessa, jotta osat eivät vaurioidu. 18

22 Nousuporras / Nojatikas Kahden eri tason välillä suosittelemme käytettäväksi nousuporrasta til.nro Valikoimissamme on myös nojatikas, til.nro HUOM! Kahden tason välillä nousuportaita ja nojatikkaita käytettäessä on lavojen luukut asetettava vastakkaisille puolille, jotta tasolta toiselle luukkujen kautta kulku sujuu ongelmitta. 1. Varmista, että tasot on sijoitettu niin, että luukut ovat vuorotellen telineen kummassakin päässä. Varmista myös, että tasojen väli on 2 metriä, jotta nousuporrasta / nojatikasta voidaan käyttää. 2. Nosta luukullista lavaa ylös ja kiinnitä nousuporras / nojatikas lavan kanssa samaan kehyksen puolaan. Nousuporras/nojatikas on asetettava sellaiseen kulmaan, että kiipeäminen lavan luukun läpi sujuu ongelmitta. 3. Lukitse lava uudelleen paikoilleen ja varmista, että se on lukittunut kunnolla ja että nousuporras/nojatikas on hyvin varmistettu. TARKISTUSLISTA Osat tarkistettu ennen asennusta? Teline tarkistettu ennen käyttöä? Rakenne täydellinen ja ehjä? Pyörät lukittu? Jalat säädetty oikein, lava vaakasuorassa? Siteet oikein? Tukijalat asennettu ohjeiden mukaisesti? Lavat asennettu ja lukittu? Suojakaiteet asennettu? Jalkalistat asennettu? Kontrolloi tuulen ja muiden ympäristöstä tulevien muutosten mahdolliset vaikutukset telineeseen. Tarkista maaperän stabiilius. KÄY AINA LÄVITSE TÄMÄ TARKISTUSLISTA ENNEN TELINEEN KÄYTTÖÅ! 19

23 Muut kokoonpanot / Teline portaissa Teline on mahdollista rakentaa myös toisella tavalla kuin edellä mainituissa yksityiskohtaisissa neuvotaan. Tasot voidaan tarvittaessa asettaa eri korkeudelle kuin edellä on mainittu, jotta päästään erityiseen työ-ympäristöön. Tässä tapauksessa on mahdollista, että jokin vinoside on siirrettävä ylös tai alas, jotta se ei osu lavaan. HUOM! On tärkeää, että vaaka- ja vinositeiden määrää ei vähennetä. Sivukehyksiä vaihtamalla on mahdollista rakentaa teline portaisiin tai alustalle, jossa on korkeuseroja. 1. Tutki ensin huolellisesti yksityiskohtaiset ohjeet ns. standardikokoonpanon asentamisesta, jotta olet perehtynyt asentamisen eri vaiheisiin. 2. Kun asennus tehdään portaisiin, on suositeltavaa aloittaa 2-metrin kehyksellä alimmalla tasolla, jotta vakavuus taataan. Asenna pyörät kehyksiin ja lukitse pyörät. 3. Asenna alin vaakaside (kaksi) alimpiin mahdollisiin runkoputkiin. 4. Asenna vinoside niin alas kuin se on mahdollista. Kun käytetään RT-1400, asennetaan kaksi vinosidettä niin alas kuin mahdollista, samansuuntaisesti. 5. Säädä joko ylempien tai alempien pyöräparien korkeutta, varmistaaksesi että teline seisoo vaaterissa. 6. Jatka telineen asennusta ylöspäin, noudattaen mahdollisimman tarkasti normaaleja asennusohjeita. 7. On tärkeää, että normaaleissa asennusohjeissa esitettyjä vaatimuksia telineiden ja vakauden osalta EI aliteta minkään telinemallin osalta. Jos neljä tukijalkaa vaaditaan asennusohjeissa, niitä on myös käytettävä portaissa. 8. Asenna kahdet suojakaiteet sekä jalkalistat ylimmälle tasolle. HUOM! Ylintä tasoa/lavaa ei koskaan saa asentaa korkeammalle kuin että jäljelle jää joka sivulle 4 puolaa, joihin asennetaan 1 m suojakaiteet. 20

24 HULTAFORS GROUP AB Box Nässjö Sweden HULTAFORS GROUP FINLAND OY Puh Fax
