Päivitetty 01/2013. Tekniset tiedot

Transkriptio

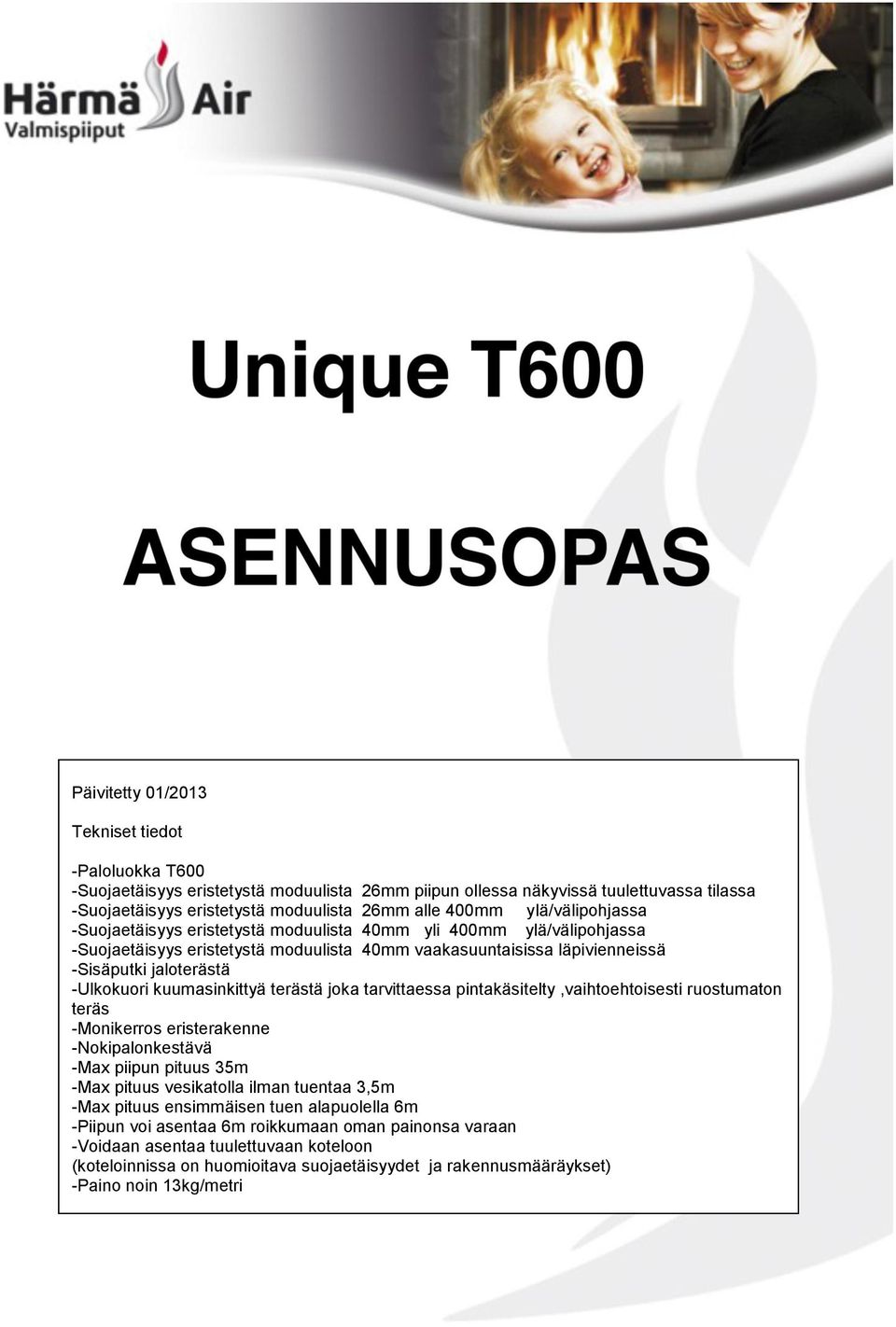

1 Päivitetty 01/2013 Tekniset tiedot -Paloluokka T600 -Suojaetäisyys eristetystä moduulista 26mm piipun ollessa näkyvissä tuulettuvassa tilassa -Suojaetäisyys eristetystä moduulista 26mm alle 400mm ylä/välipohjassa -Suojaetäisyys eristetystä moduulista 40mm yli 400mm ylä/välipohjassa -Suojaetäisyys eristetystä moduulista 40mm vaakasuuntaisissa läpivienneissä -Sisäputki jaloterästä -Ulkokuori kuumasinkittyä terästä joka tarvittaessa pintakäsitelty,vaihtoehtoisesti ruostumaton teräs -Monikerros eristerakenne -Nokipalonkestävä -Max piipun pituus 35m -Max pituus vesikatolla ilman tuentaa 3,5m -Max pituus ensimmäisen tuen alapuolella 6m -Piipun voi asentaa 6m roikkumaan oman painonsa varaan -Voidaan asentaa tuulettuvaan koteloon (koteloinnissa on huomioitava suojaetäisyydet ja rakennusmääräykset) -Paino noin 13kg/metri

2

3

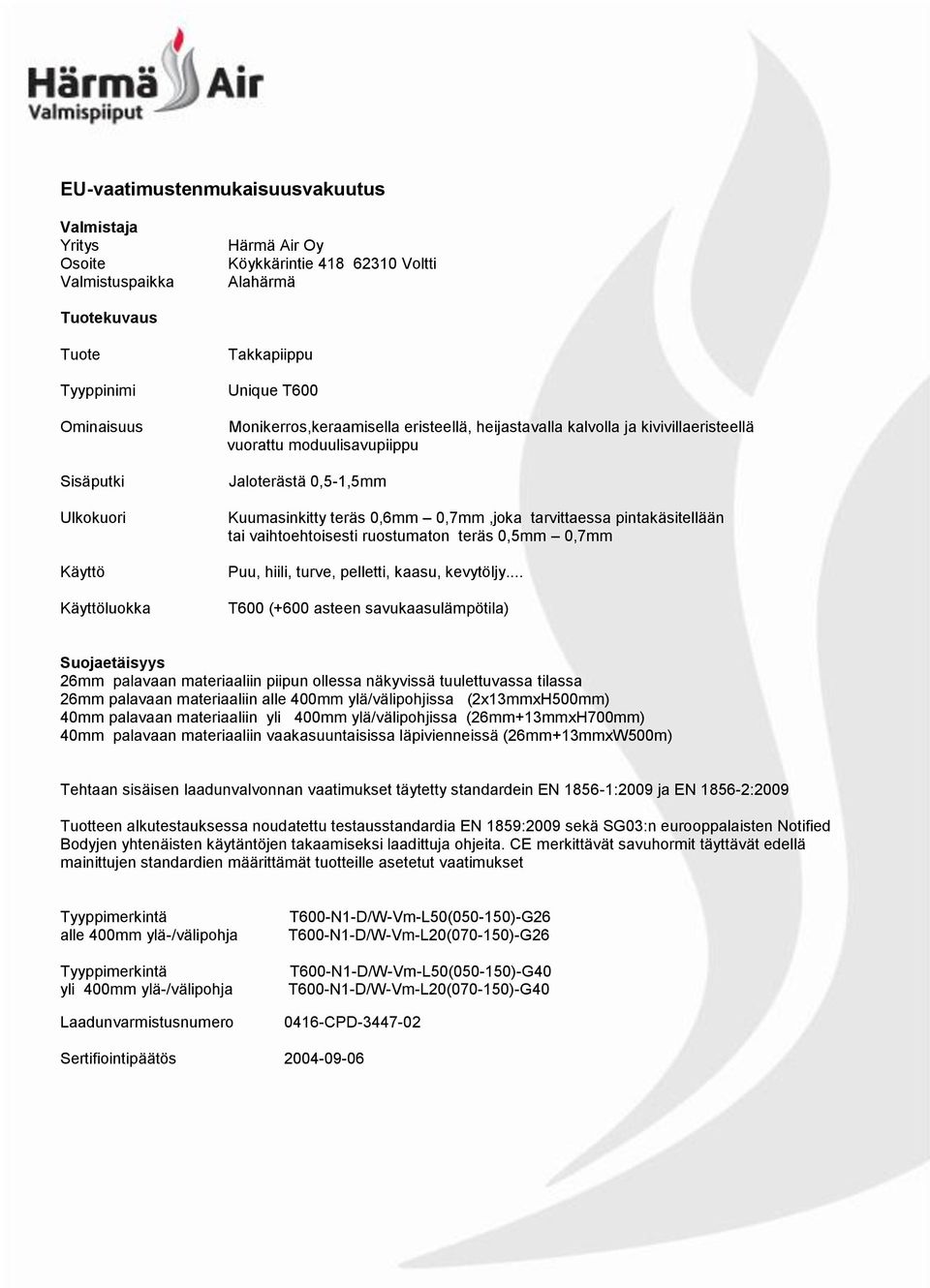

4 EU-vaatimustenmukaisuusvakuutus Valmistaja Yritys Osoite Valmistuspaikka Härmä Air Oy Köykkärintie Voltti Alahärmä Tuotekuvaus Tuote Tyyppinimi Ominaisuus Sisäputki Ulkokuori Käyttö Käyttöluokka Takkapiippu Unique T600 Monikerros,keraamisella eristeellä, heijastavalla kalvolla ja kivivillaeristeellä vuorattu moduulisavupiippu Jaloterästä 0,5-1,5mm Kuumasinkitty teräs 0,6mm 0,7mm,joka tarvittaessa pintakäsitellään tai vaihtoehtoisesti ruostumaton teräs 0,5mm 0,7mm Puu, hiili, turve, pelletti, kaasu, kevytöljy... T600 (+600 asteen savukaasulämpötila) Suojaetäisyys 26mm palavaan materiaaliin piipun ollessa näkyvissä tuulettuvassa tilassa 26mm palavaan materiaaliin alle 400mm ylä/välipohjissa (2x13mmxH500mm) 40mm palavaan materiaaliin yli 400mm ylä/välipohjissa (26mm+13mmxH700mm) 40mm palavaan materiaaliin vaakasuuntaisissa läpivienneissä (26mm+13mmxW500m) Tehtaan sisäisen laadunvalvonnan vaatimukset täytetty standardein EN :2009 ja EN :2009 Tuotteen alkutestauksessa noudatettu testausstandardia EN 1859:2009 sekä SG03:n eurooppalaisten Notified Bodyjen yhtenäisten käytäntöjen takaamiseksi laadittuja ohjeita. CE merkittävät savuhormit täyttävät edellä mainittujen standardien määrittämät tuotteille asetetut vaatimukset Tyyppimerkintä alle 400mm ylä-/välipohja Tyyppimerkintä yli 400mm ylä-/välipohja Laadunvarmistusnumero T600-N1-D/W-Vm-L50( )-G26 T600-N1-D/W-Vm-L20( )-G26 T600-N1-D/W-Vm-L50( )-G40 T600-N1-D/W-Vm-L20( )-G CPD Sertifiointipäätös

5 YLEISTÄ TÄRKEÄÄ ENNEN ASENNUSTA! Härmä Air Oy ei vastaa valmistajan asennusohjeista poikkeavista aluekohtaisista asennusmääräyksistä jotka on varmistettava alueen valvovalta viranomaiselta ennen asentamista. Esim. ylä-/välipohjaan tai seinän läpivientiin sijoittuvista moduulien liitoskohdista. Härmä Air Oy:n valmispiiput on valmistettu yleisesti pohjoisiin olosuhteisiin. Tyyppikilpi: - Tyyppikilpi kertoo piipusta tarvittavat tiedot ja ominaisuudet, sekä asentajan ja asennuspäivän. - Tyyppikilpi on oltava aina samassa huonetilassa tulisijan kanssa. - Tyyppikilven tulee merkitä aina asennuspäivä ja asentajan tiedot mahdollisia takuuasioita varten. - Mikäli tietoja ei löydy kilvestä, emme anna tuotteelle takuuta. Asennuskortti - Tuotteen mukana toimitetaan asennuskortti ja palautuskuori, asennuskortti tulee täyttää huolellisesti ja toimittaa valmistajalle ja siinä luetelluille tahoille. Mikäli asennuskorttia ei ole täytetty ja toimitettu asianmukaisesti, emme takaa tuotteelle takuuta. Takuu - Normaali takuu savupiipulla on 8 vuotta. Takuu koskee piipun rakennetta. - Takuu ei koske savupiipun lisäosia ja tarvikkeita. TÄRKEÄÄ TIETOA LUMIESTEISTÄ: - Asiakkaan on huolehdittava kohteen vesikaton läpiviennin riittävistä lumiesteistä. - Valmistaja ei toimita lumiesteitä eikä siten ota vastuuta niiden asentamatta jättämisestä. Nuohous - Nuohous voidaan suorittaa normaalisti - Normaali nuohous on suoritettava määräysten mukaisin väliajoin - Nuohouksessa käytettävä muoviharjaa - Savupelti on avattava täysin auki nuohouksen aikana HELP DESK : avoinna arkisin klo Piipun mitoitus katolla Piipun mitoitus katolla

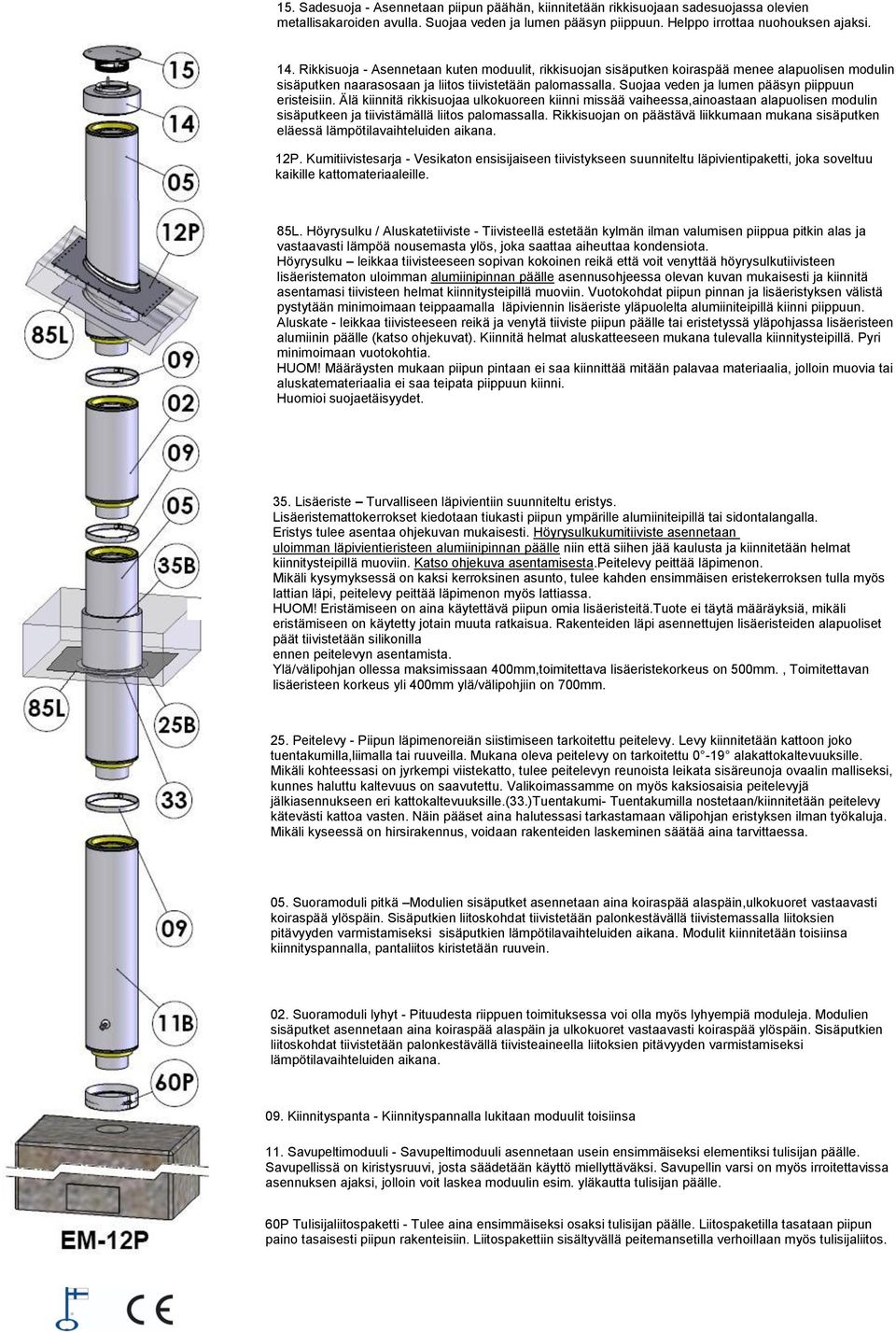

6 15. Sadesuoja - Asennetaan piipun päähän, kiinnitetään rikkisuojaan sadesuojassa olevien metallisakaroiden avulla. Suojaa veden ja lumen pääsyn piippuun. Helppo irrottaa nuohouksen ajaksi. 14. Rikkisuoja - Asennetaan kuten moduulit, rikkisuojan sisäputken koiraspää menee alapuolisen modulin sisäputken naarasosaan ja liitos tiivistetään palomassalla. Suojaa veden ja lumen pääsyn piippuun eristeisiin. Älä kiinnitä rikkisuojaa ulkokuoreen kiinni missää vaiheessa,ainoastaan alapuolisen modulin sisäputkeen ja tiivistämällä liitos palomassalla. Rikkisuojan on päästävä liikkumaan mukana sisäputken eläessä lämpötilavaihteluiden aikana. 12P. Kumitiivistesarja - Vesikaton ensisijaiseen tiivistykseen suunniteltu läpivientipaketti, joka soveltuu kaikille kattomateriaaleille. 14. Rikkisuoja - Asennetaan kuten moduulit, liitos menee sisäputken naarasosaan. Suojaa veden ja lumen pääsyn piippuun eristeisiin. 12P. Kumitiivistesarja - Vesikaton ensisijaiseen tiivistykseen suunniteltu läpivientipaketti, joka soveltuu kaikille 85L. Höyrysulku kattomateriaaleille. / Aluskatetiiviste - Tiivisteellä estetään kylmän ilman valumisen piippua pitkin alas ja vastaavasti lämpöä nousemasta ylös, joka saattaa aiheuttaa kondensiota. Höyrysulku leikkaa tiivisteeseen sopivan kokoinen reikä että voit venyttää höyrysulkutiivisteen 12P. lisäeristematon Kumitiivistesarja uloimman - Vesikaton alumiinipinnan ensisijaiseen päälle tiivistykseen asennusohjeessa suunniteltu olevan läpivientipaketti, kuvan mukaisesti joka ja soveltuu kiinnitä kaikille asentamasi kattomateriaaleille. tiivisteen helmat kiinnitysteipillä muoviin. Vuotokohdat piipun pinnan ja lisäeristyksen välistä pystytään minimoimaan teippaamalla läpiviennin lisäeriste yläpuolelta alumiiniteipillä kiinni piippuun. Aluskate - leikkaa tiivisteeseen reikä ja venytä tiiviste piipun päälle tai eristetyssä yläpohjassa lisäeristeen 12P. alumiinin Kumitiivistesarja päälle (katso ohjekuvat). - Vesikaton Kiinnitä ensisijaiseen helmat tiivistykseen aluskatteeseen suunniteltu mukana läpivientipaketti, tulevalla kiinnitysteipillä. joka soveltuu Pyri kaikille minimoimaan kattomateriaaleille. vuotokohtia. HUOM! Määräysten mukaan piipun pintaan ei saa kiinnittää mitään palavaa materiaalia, jolloin muovia tai aluskatemateriaalia ei saa teipata piippuun kiinni. Huomioi suojaetäisyydet. 35. Lisäeriste Turvalliseen läpivientiin suunniteltu eristys. Lisäeristemattokerrokset kiedotaan tiukasti piipun ympärille alumiiniteipillä tai sidontalangalla. Eristys tulee asentaa ohjekuvan mukaisesti. Höyrysulkukumitiiviste asennetaan uloimman läpivientieristeen alumiinipinnan päälle niin että siihen jää kaulusta ja kiinnitetään helmat kiinnitysteipillä muoviin. Katso ohjekuva asentamisesta.peitelevy peittää läpimenon. Mikäli kysymyksessä on kaksi kerroksinen asunto, tulee kahden ensimmäisen eristekerroksen tulla myös lattian läpi, peitelevy peittää läpimenon myös lattiassa. HUOM! Eristämiseen on aina käytettävä piipun omia lisäeristeitä.tuote ei täytä määräyksiä, mikäli eristämiseen on käytetty jotain muuta ratkaisua. Rakenteiden läpi asennettujen lisäeristeiden alapuoliset päät tiivistetään silikonilla ennen peitelevyn asentamista. Ylä/välipohjan ollessa maksimissaan 400mm,toimitettava lisäeristekorkeus on 500mm., Toimitettavan lisäeristeen korkeus yli 400mm ylä/välipohjiin on 700mm. 25. Peitelevy - Piipun läpimenoreiän siistimiseen tarkoitettu peitelevy. Levy kiinnitetään kattoon joko tuentakumilla,liimalla tai ruuveilla. Mukana oleva peitelevy on tarkoitettu 0-19 alakattokaltevuuksille. Mikäli kohteessasi on jyrkempi viistekatto, tulee peitelevyn reunoista leikata sisäreunoja ovaalin malliseksi, kunnes haluttu kaltevuus on saavutettu. Valikoimassamme on myös kaksiosaisia peitelevyjä jälkiasennukseen eri kattokaltevuuksille.(33.)tuentakumi- Tuentakumilla nostetaan/kiinnitetään peitelevy kätevästi kattoa vasten. Näin pääset aina halutessasi tarkastamaan välipohjan eristyksen ilman työkaluja. Mikäli kyseessä on hirsirakennus, voidaan rakenteiden laskeminen säätää aina tarvittaessa. 05. Suoramoduli pitkä Modulien sisäputket asennetaan aina koiraspää alaspäin,ulkokuoret vastaavasti koiraspää ylöspäin. Sisäputkien liitoskohdat tiivistetään palonkestävällä tiivistemassalla liitoksien pitävyyden varmistamiseksi sisäputkien lämpötilavaihteluiden aikana. Modulit kiinnitetään toisiinsa kiinnityspannalla, pantaliitos kiristetään ruuvein Suoramoduli Suoramoduuli lyhyt pitkä - Pituudesta - Asennetaan riippuen aina koiraspää toimituksessa alaspäin. voi olla Moduulit myös lyhyempiä kiinnitetään moduleja. kiinnityspannalla. Modulien sisäputket Vesikaton yläpuolella asennetaan ulkokuorien aina koiraspää saumat alaspäin tulee myös ja ulkokuoret tiivistää vastaavasti lliimamassalla. koiraspää ylöspäin. Sisäputkien liitoskohdat tiivistetään palonkestävällä tiivisteaineella liitoksien pitävyyden varmistamiseksi lämpötilavaihteluiden aikana. 05. Suoramoduli pitkä Modulien sisäputket asennetaan aina koiraspää alaspäin,ulkokuoret koiraspää 09. ylöspäin. Kiinnityspanta Sisäputkien - Kiinnityspannalla liitoskohtiin suosittelemme lukitaan moduulit palonkestävän toisiinsa tiivistemassan käyttöä liitoksien 09. pitävyyden Kiinnityspanta varmistamiseksi - Kiinnityspannalla sisäputkien lukitaan lämpötilavaihteluiden moduulit toisiinsa aikana.ulkokuoret kiinnitetään toisiinsa ruuvein mukana toimitetulla kiinnityspannalla. 11. Savupeltimoduuli - Savupeltimoduuli asennetaan usein ensimmäiseksi elementiksi tulisijan päälle. Savupellissä 02. Suoramoduuli on kiristysruuvi, lyhyt - Pituudesta josta säädetään riippuen toimituksessa käyttö miellyttäväksi. voi olla Savupellin myös lyhyempiä varsi on moduuleja. myös irroitettavissa Moduulit asennuksen 02. asennetaan Suoramoduuli ajaksi, aina koiraspää lyhyt jolloin - Pituudesta voit alaspäin. laskea riippuen moduulin toimituksessa esim. yläkautta voi olla tulisijan myös päälle. lyhyempiä moduuleja. Moduulit asennetaan 05. Suoramoduuli aina koiraspää pitkä - Asennetaan alaspäin. aina koiraspää alaspäin. Moduulit kiinnitetään kiinnityspannalla. 09. Vesikaton Kiinnityspanta yläpuolella - Kiinnityspannalla ulkokuorien saumat lukitaan tulee moduulit myös tiivistää toisiinsa lliimamassalla. 60P 09. Kiinnityspanta Tulisijaliitospaketti - Kiinnityspannalla - Tulee aina ensimmäiseksi lukitaan moduulit osaksi toisiinsa tulisijan päälle. Liitospaketilla tasataan piipun paino tasaisesti piipun rakenteisiin. Liitospakettiin sisältyvällä peitemansetilla verhoillaan myös tulisijaliitos Suoramoduli pitkä lyhyt Modulien - Pituudesta sisäputket riippuen asennetaan toimituksessa aina voi koiraspää olla myös alaspäin,ulkokuoret lyhyempiä moduleja. koiraspää Modulien sisäputket ylöspäin. Sisäputkien asennetaan liitoskohtiin aina koiraspää suosittelemme alaspäin ja palonkestävän ulkokuoret vastaavasti tiivistemassan koiraspää käyttöä ylöspäin. liitoksien Sisäputkien 60P 09. liitoskohdat pitävyyden Kiinnityspanta Tulisijaliitospaketti varmistamiseksi on palomassattava - Kiinnityspannalla - Tulee sisäputkien aina liitoksien ensimmäiseksi lukitaan lämpötilavaihteluiden pitävyyden moduulit osaksi varmistamiseksi toisiinsa tulisijan aikana.ulkokuoret päälle. lämpötilavaihteluiden Liitospaketilla kiinnitetään tasataan aikana. toisiinsa piipun paino ruuvein tasaisesti mukana piipun toimitetulla rakenteisiin. kiinnityspannalla. Liitospakettiin sisältyvällä peitemansetilla verhoillaan myös tulisijaliitos. 09. Kiinnityspanta - Kiinnityspannalla lukitaan moduulit toisiinsa 02. Suoramoduuli lyhyt - Pituudesta riippuen toimituksessa voi olla myös lyhyempiä moduuleja. Moduulit

7

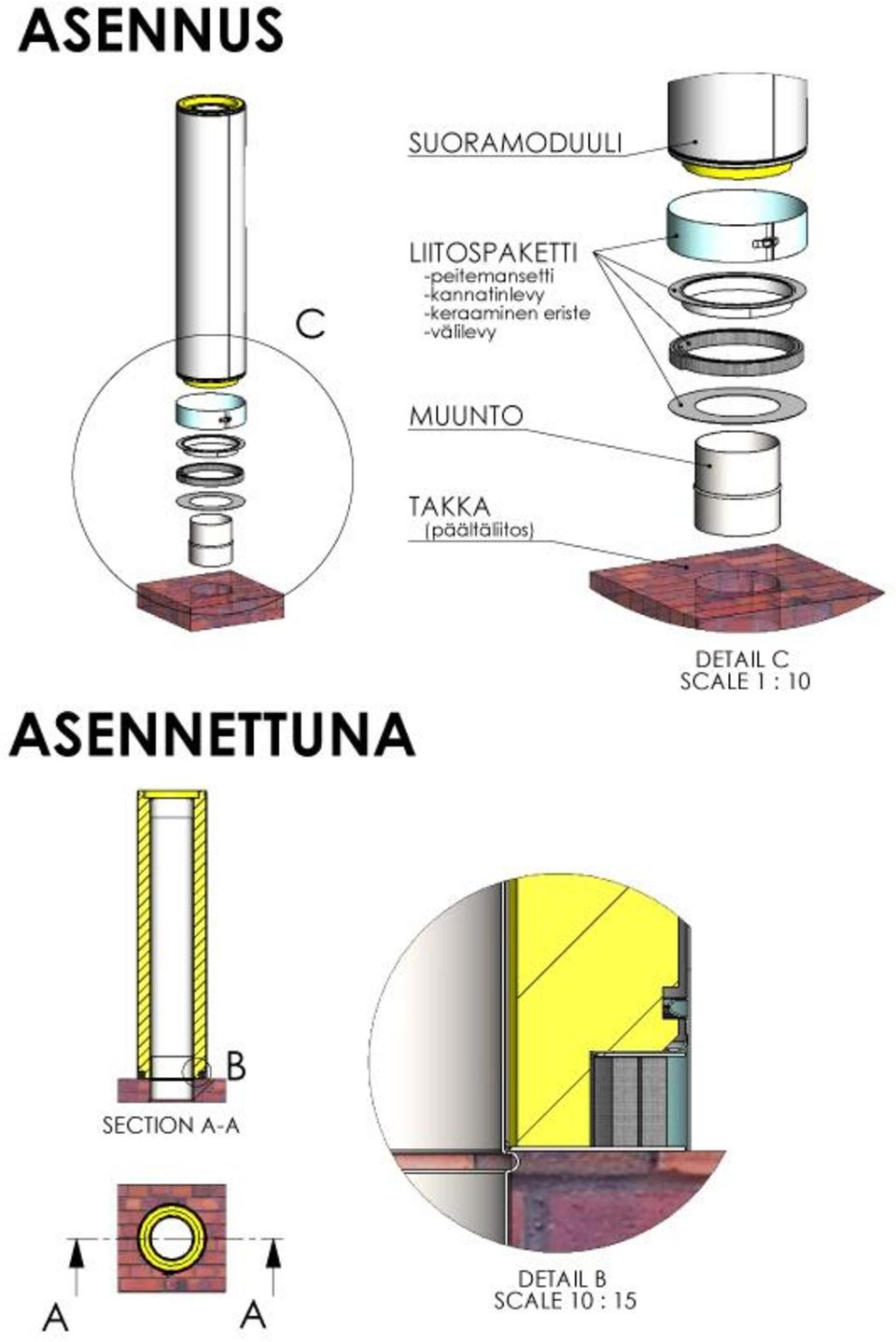

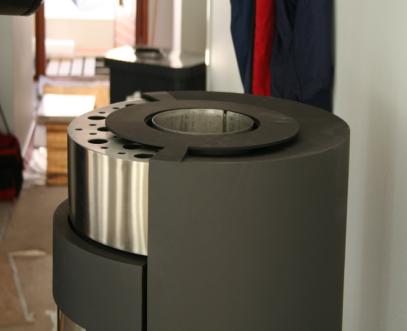

8 PIIPUN ASENTAMINEN Ennen asentamista tutustu asennusohjeeseen huolellisesti. Leikkaa alakattoon noin 30mm kauttaaltaan isompi reikä kuin itse piippu on, näin saat myöhemmin tuotua lisäeristyksen ensimmäisen kerroksen (26mm) alakattomateriaalien läpi. Voit kohdistaa keskipisteen esimerkiksi luotilangan avulla tulisijan lähdön keskeltä. Tehdasvalmisteisissa tulisijoissa on aina valmis lähtökappale, johon piippu kytketään. Piipun ja tulisijalähdön väliin voidaan myös asentaa muuntoadapteri mikäli piippu ja lähtö ovat eri kokoiset. Toimitamme muunnot asiakkaan ilmoittaman tulisijan lähdön halkaisijan mitan mukaan. Muunnon mahdollinen lyhennys tapahtuu asennuspaikalla. Muunto ei sisälly vakiotoimitukseen. Asenna savupeltimoduuli tulisijassa olevaan lähtökappaleeseen. Tiivistä tulisijaliitos valmistajan toimittamalla palomassalla, (voit tulisijaliitoskohdassa käyttää myös palovillaa palomassan sijasta) Käännä savupelti haluttuun suuntaan. Jos tila on ahdas, etkä pysty asentamaan savupiippua tulisijan päälle alakautta, irrota savupellistä varsi ruuvaamalla se jatkoskohdasta irti. Näin pystyt asentamaan piipun yläkautta tulisijan päälle. Mikäli piipussa ei ole vielä tyyppikilpi kiinni, kiinnitä se tässä vaiheessa moduuliin ja täytä tiedot. Takuu ei ole voimassa mikäli kylttiä ei ole tai se on puutteellisesti täytetty. Kiinnitä liitospaketin peitemansetti tulisijaliitoksen juureen. Aseta peitelevy ja tuentakumi ennen kuin piippu läpäisee alakaton. Tuentakumi tulee peitelevyn alapuolelle, jolla kätevästi nostat peitelevyn kattopintaa vasten. Vakiotoimituksissa oleva peitelevy soveltuu 0-19 kattokulmille ja on väriltään valkoinen.

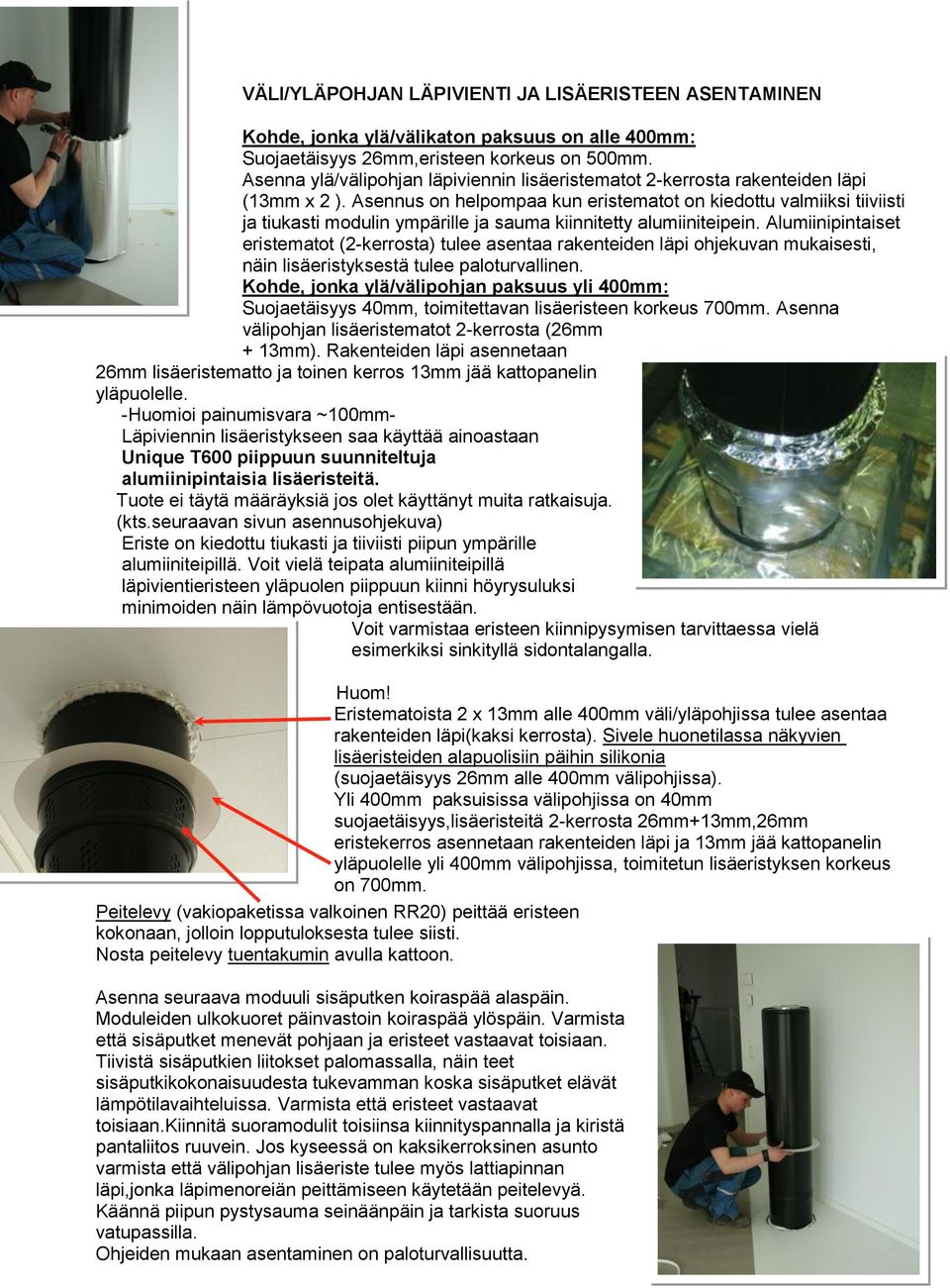

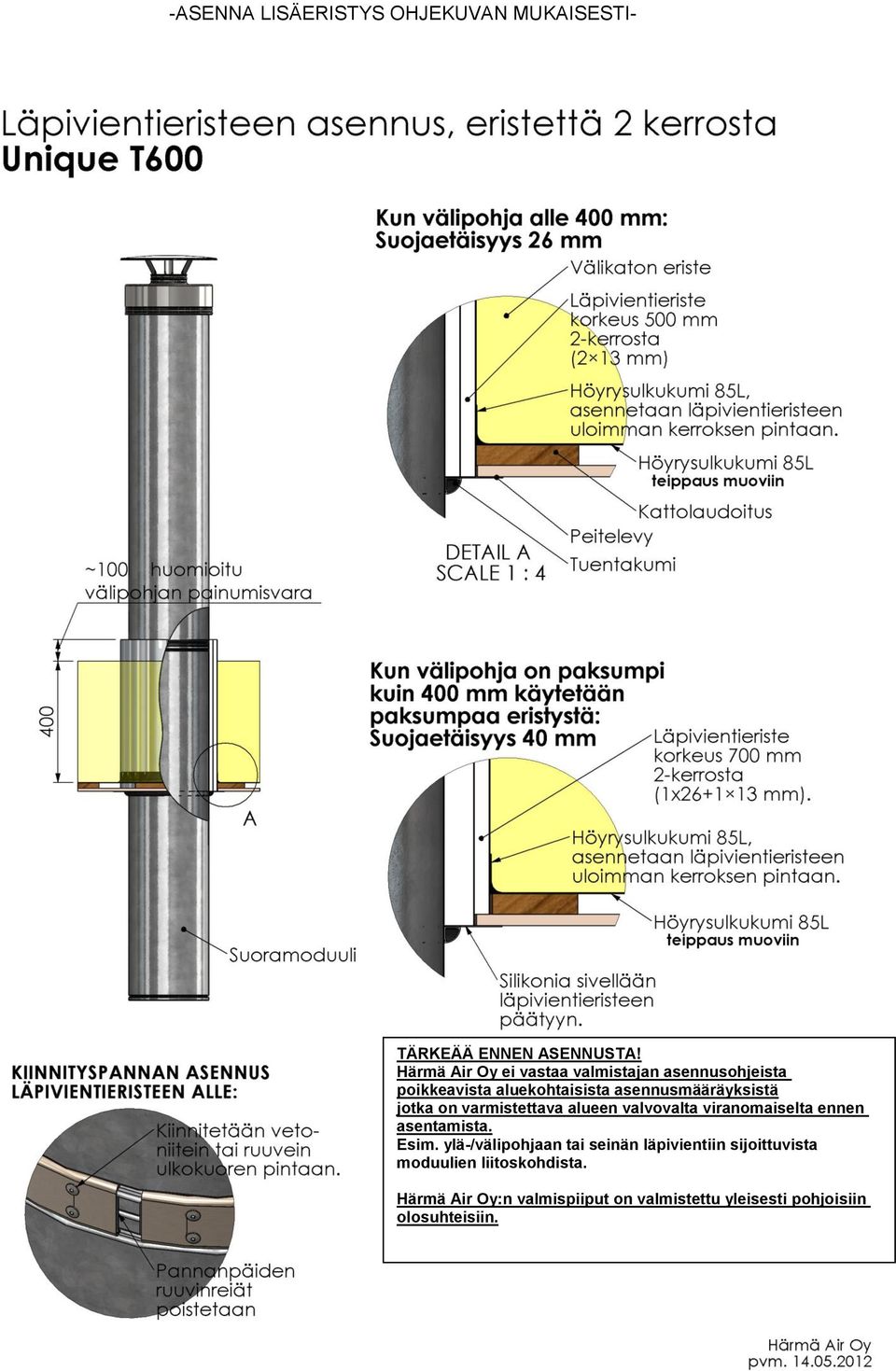

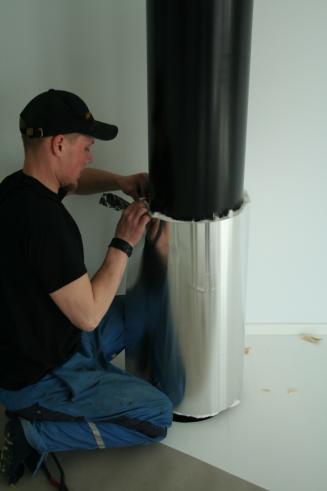

9 VÄLI/YLÄPOHJAN LÄPIVIENTI JA LISÄERISTEEN ASENTAMINEN Kohde, jonka ylä/välikaton paksuus on alle 400mm: Suojaetäisyys 26mm,eristeen korkeus on 500mm. Asenna ylä/välipohjan läpiviennin lisäeristematot 2-kerrosta rakenteiden läpi (13mm x 2 ). Asennus on helpompaa kun eristematot on kiedottu valmiiksi tiiviisti ja tiukasti modulin ympärille ja sauma kiinnitetty alumiiniteipein. Alumiinipintaiset eristematot (2-kerrosta) tulee asentaa rakenteiden läpi ohjekuvan mukaisesti, näin lisäeristyksestä tulee paloturvallinen. Kohde, jonka ylä/välipohjan paksuus yli 400mm: Suojaetäisyys 40mm, toimitettavan lisäeristeen korkeus 700mm. Asenna välipohjan lisäeristematot 2-kerrosta (26mm + 13mm). Rakenteiden läpi asennetaan 26mm lisäeristematto ja toinen kerros 13mm jää kattopanelin yläpuolelle. -Huomioi painumisvara ~100mm- Läpiviennin lisäeristykseen saa käyttää ainoastaan Unique T600 piippuun suunniteltuja alumiinipintaisia lisäeristeitä. Tuote ei täytä määräyksiä jos olet käyttänyt muita ratkaisuja. (kts.seuraavan sivun asennusohjekuva) Eriste on kiedottu tiukasti ja tiiviisti piipun ympärille alumiiniteipillä. Voit vielä teipata alumiiniteipillä läpivientieristeen yläpuolen piippuun kiinni höyrysuluksi minimoiden näin lämpövuotoja entisestään. Voit varmistaa eristeen kiinnipysymisen tarvittaessa vielä esimerkiksi sinkityllä sidontalangalla. Huom! Eristematoista 2 x 13mm alle 400mm väli/yläpohjissa tulee asentaa rakenteiden läpi(kaksi kerrosta). Sivele huonetilassa näkyvien lisäeristeiden alapuolisiin päihin silikonia (suojaetäisyys 26mm alle 400mm välipohjissa). Yli 400mm paksuisissa välipohjissa on 40mm suojaetäisyys,lisäeristeitä 2-kerrosta 26mm+13mm,26mm eristekerros asennetaan rakenteiden läpi ja 13mm jää kattopanelin yläpuolelle yli 400mm välipohjissa, toimitetun lisäeristyksen korkeus on 700mm. Peitelevy (vakiopaketissa valkoinen RR20) peittää eristeen kokonaan, jolloin lopputuloksesta tulee siisti. Nosta peitelevy tuentakumin avulla kattoon. Asenna seuraava moduuli sisäputken koiraspää alaspäin. Moduleiden ulkokuoret päinvastoin koiraspää ylöspäin. Varmista että sisäputket menevät pohjaan ja eristeet vastaavat toisiaan. Tiivistä sisäputkien liitokset palomassalla, näin teet sisäputkikokonaisuudesta tukevamman koska sisäputket elävät lämpötilavaihteluissa. Varmista että eristeet vastaavat toisiaan.kiinnitä suoramodulit toisiinsa kiinnityspannalla ja kiristä pantaliitos ruuvein. Jos kyseessä on kaksikerroksinen asunto varmista että välipohjan lisäeriste tulee myös lattiapinnan läpi,jonka läpimenoreiän peittämiseen käytetään peitelevyä. Käännä piipun pystysauma seinäänpäin ja tarkista suoruus vatupassilla. Ohjeiden mukaan asentaminen on paloturvallisuutta.

10 -ASENNA LISÄERISTYS OHJEKUVAN MUKAISESTI- TÄRKEÄÄ ENNEN ASENNUSTA! Härmä Air Oy ei vastaa valmistajan asennusohjeista poikkeavista aluekohtaisista asennusmääräyksistä jotka on varmistettava alueen valvovalta viranomaiselta ennen asentamista. Esim. ylä-/välipohjaan tai seinän läpivientiin sijoittuvista moduulien liitoskohdista. Härmä Air Oy:n valmispiiput on valmistettu yleisesti pohjoisiin olosuhteisiin.

11 ERISTETTY VESIKATTO / ERISTEEN LÄPIMENO Piipun läpivienti yläpohjassa jossa vesikatto sekä eristeet ovat samassa paketissa. Oikein toteutettuna rakenteessa lisäeristeet viedään rakenteiden läpi alapuolen paneelista että vesikaton materiaaleista. Piipun läpivienti vahvoista rakenteista: Aluskatteen lävistäminen turvallisesti vesikatolle on mahdollista ainoastaan alla olevan kuvan mukaista asennustapaa käyttäen. Palavia materiaaleja ei tässä tapauksessa kiinnitetä laisinkaan piippuun kiinni. Piipun pinnassa lämpötila kohoaa vielä vesikaton yläpuolellakin korkeaksi lävistäessään massiivisen eristekerroksen.

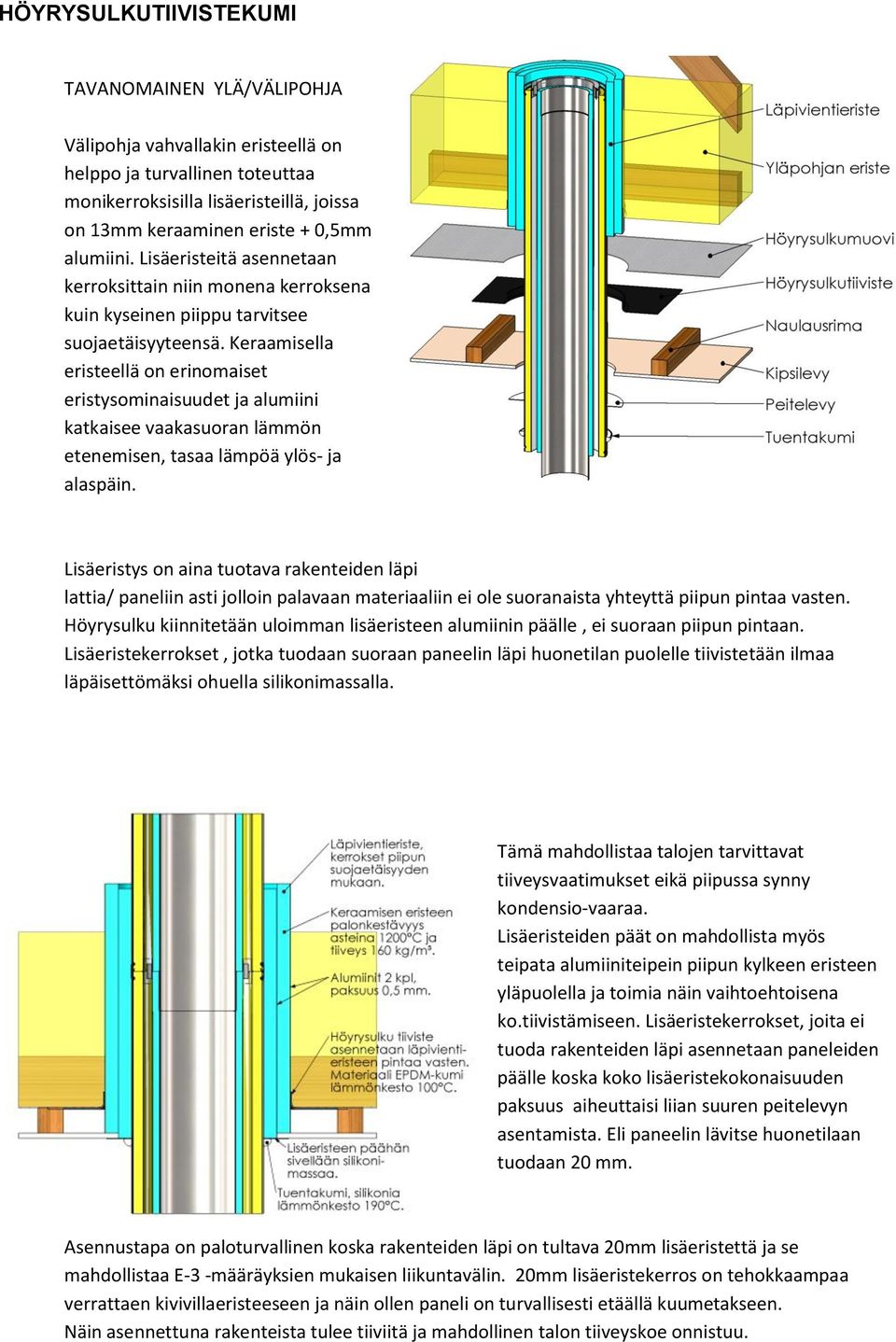

12 HÖYRYSULKUTIIVISTEKUMI TAVANOMAINEN YLÄ/VÄLIPOHJA Välipohja vahvallakin eristeellä on helppo ja turvallinen toteuttaa monikerroksisilla lisäeristeillä, joissa on 13mm keraaminen eriste + 0,5mm alumiini. Lisäeristeitä asennetaan kerroksittain niin monena kerroksena kuin kyseinen piippu tarvitsee suojaetäisyyteensä. Keraamisella eristeellä on erinomaiset eristysominaisuudet ja alumiini katkaisee vaakasuoran lämmön etenemisen, tasaa lämpöä ylös- ja alaspäin. Lisäeristys on aina tuotava rakenteiden läpi lattia/ paneliin asti jolloin palavaan materiaaliin ei ole suoranaista yhteyttä piipun pintaa vasten. Höyrysulku kiinnitetään uloimman lisäeristeen alumiinin päälle, ei suoraan piipun pintaan. Lisäeristekerrokset, jotka tuodaan suoraan paneelin läpi huonetilan puolelle tiivistetään ilmaa läpäisettömäksi ohuella silikonimassalla. Tämä mahdollistaa talojen tarvittavat tiiveysvaatimukset eikä piipussa synny kondensio-vaaraa. Lisäeristeiden päät on mahdollista myös teipata alumiiniteipein piipun kylkeen eristeen yläpuolella ja toimia näin vaihtoehtoisena ko.tiivistämiseen. Lisäeristekerrokset, joita ei tuoda rakenteiden läpi asennetaan paneleiden päälle koska koko lisäeristekokonaisuuden paksuus aiheuttaisi liian suuren peitelevyn asentamista. Eli paneelin lävitse huonetilaan tuodaan 20 mm. Asennustapa on paloturvallinen koska rakenteiden läpi on tultava 20mm lisäeristettä ja se mahdollistaa E-3 -määräyksien mukaisen liikuntavälin. 20mm lisäeristekerros on tehokkaampaa verrattaen kivivillaeristeeseen ja näin ollen paneli on turvallisesti etäällä kuumetakseen. Näin asennettuna rakenteista tulee tiiviitä ja mahdollinen talon tiiveyskoe onnistuu.

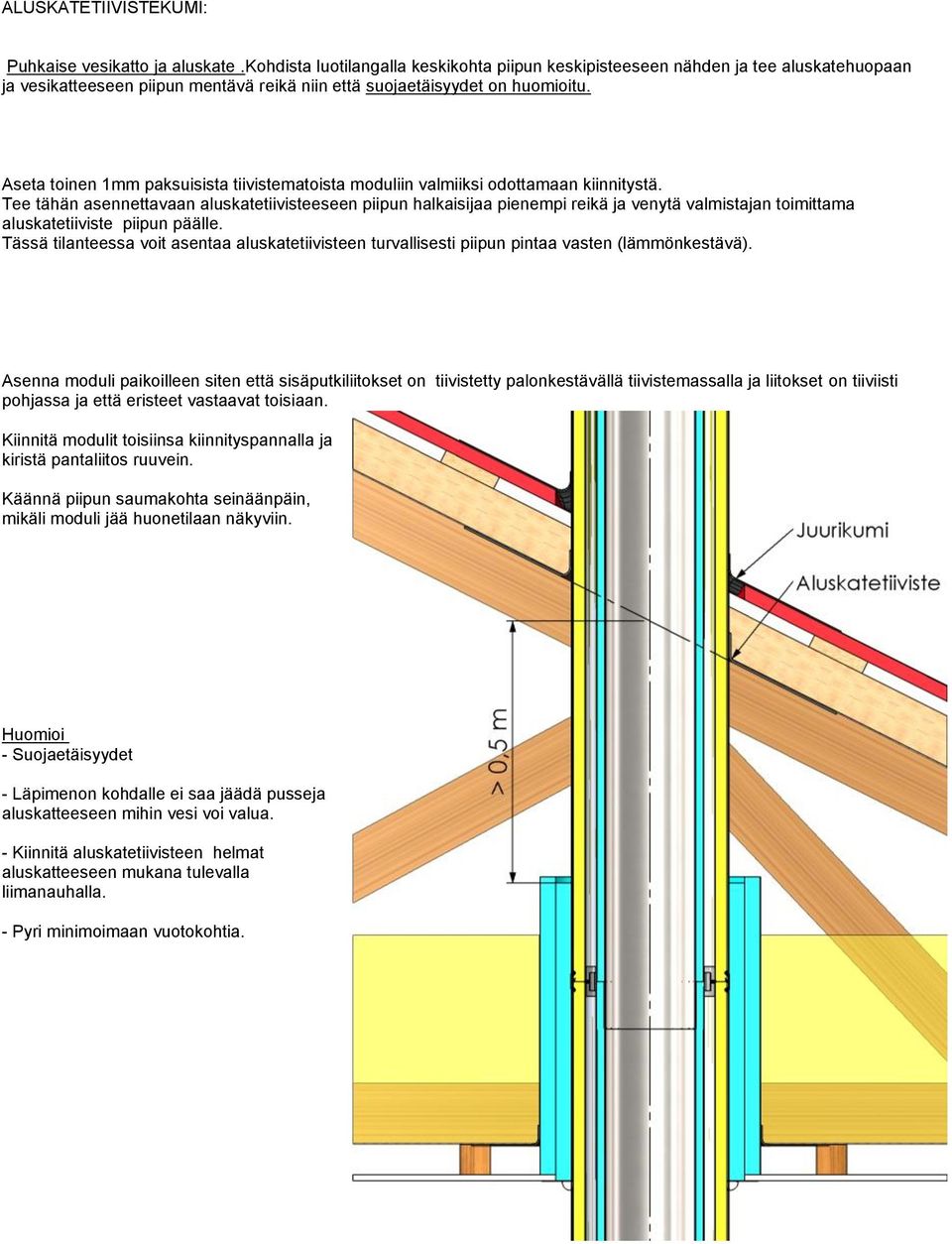

13 ALUSKATETIIVISTEKUMI: Puhkaise vesikatto ja aluskate.kohdista luotilangalla keskikohta piipun keskipisteeseen nähden ja tee aluskatehuopaan ja vesikatteeseen piipun mentävä reikä niin että suojaetäisyydet on huomioitu. Aseta toinen 1mm paksuisista tiivistematoista moduliin valmiiksi odottamaan kiinnitystä. Tee tähän asennettavaan aluskatetiivisteeseen piipun halkaisijaa pienempi reikä ja venytä valmistajan toimittama aluskatetiiviste piipun päälle. Tässä tilanteessa voit asentaa aluskatetiivisteen turvallisesti piipun pintaa vasten (lämmönkestävä). Asenna moduli paikoilleen siten että sisäputkiliitokset on tiivistetty palonkestävällä tiivistemassalla ja liitokset on tiiviisti pohjassa ja että eristeet vastaavat toisiaan. Kiinnitä modulit toisiinsa kiinnityspannalla ja kiristä pantaliitos ruuvein. Käännä piipun saumakohta seinäänpäin, mikäli moduli jää huonetilaan näkyviin. Huomioi - Suojaetäisyydet - Läpimenon kohdalle ei saa jäädä pusseja aluskatteeseen mihin vesi voi valua. - Kiinnitä aluskatetiivisteen helmat aluskatteeseen mukana tulevalla liimanauhalla. - Pyri minimoimaan vuotokohtia.

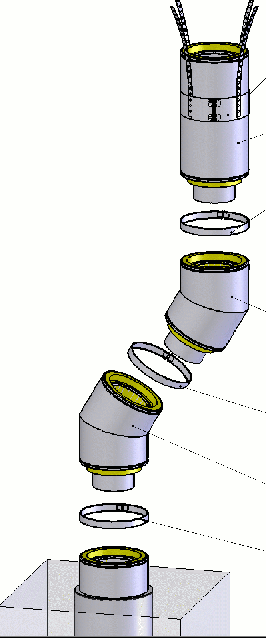

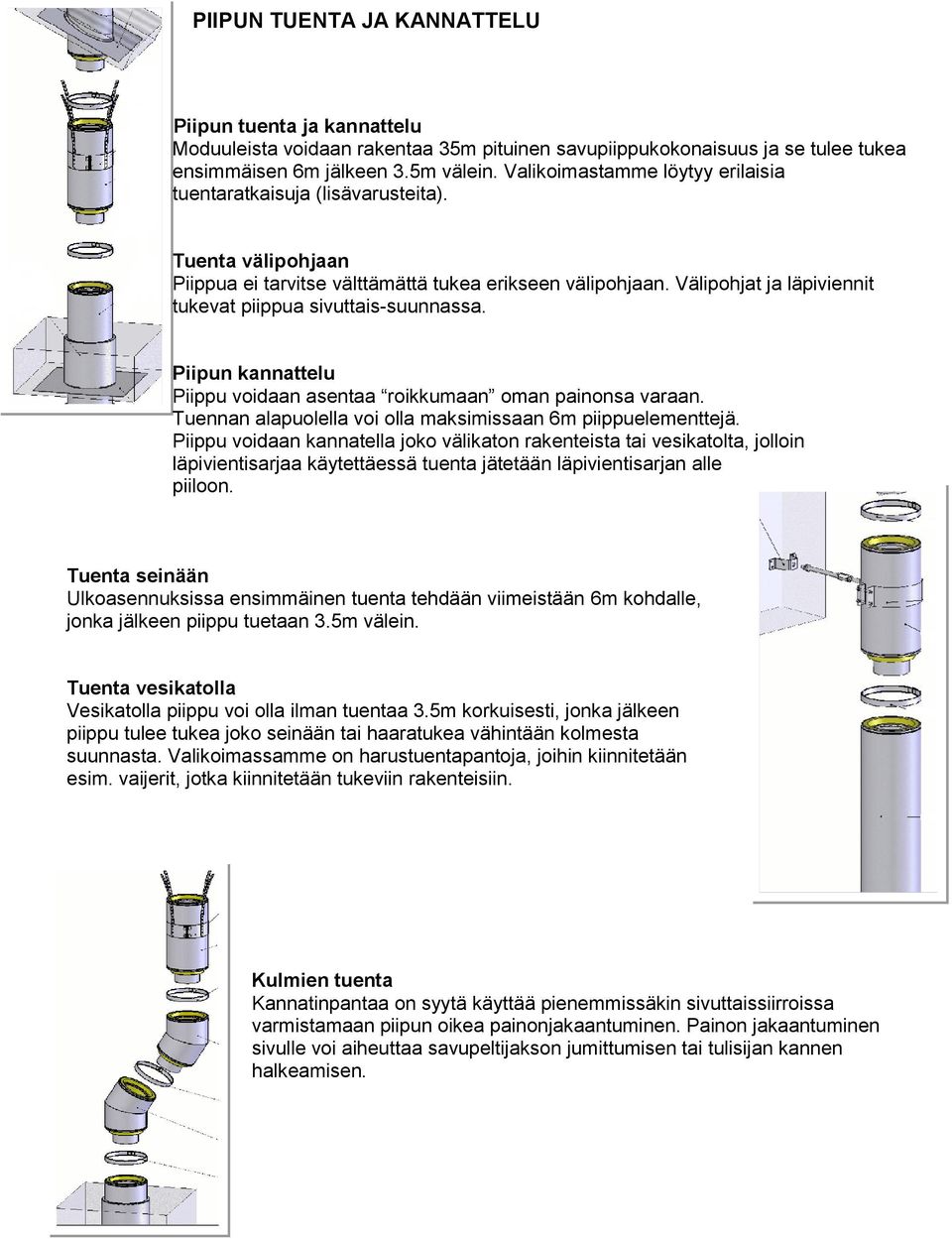

14 PIIPUN TUENTA JA KANNATTELU Piipun tuenta ja kannattelu Moduuleista voidaan rakentaa 35m pituinen savupiippukokonaisuus ja se tulee tukea ensimmäisen 6m jälkeen 3.5m välein. Valikoimastamme löytyy erilaisia tuentaratkaisuja (lisävarusteita). Tuenta välipohjaan Piippua ei tarvitse välttämättä tukea erikseen välipohjaan. Välipohjat ja läpiviennit tukevat piippua sivuttais-suunnassa. Piipun kannattelu Piippu voidaan asentaa roikkumaan oman painonsa varaan. Tuennan alapuolella voi olla maksimissaan 6m piippuelementtejä. Piippu voidaan kannatella joko välikaton rakenteista tai vesikatolta, jolloin läpivientisarjaa käytettäessä tuenta jätetään läpivientisarjan alle piiloon. Tuenta seinään Ulkoasennuksissa ensimmäinen tuenta tehdään viimeistään 6m kohdalle, jonka jälkeen piippu tuetaan 3.5m välein. Tuenta vesikatolla Vesikatolla piippu voi olla ilman tuentaa 3.5m korkuisesti, jonka jälkeen piippu tulee tukea joko seinään tai haaratukea vähintään kolmesta suunnasta. Valikoimassamme on harustuentapantoja, joihin kiinnitetään esim. vaijerit, jotka kiinnitetään tukeviin rakenteisiin. Kulmien tuenta Kannatinpantaa on syytä käyttää pienemmissäkin sivuttaissiirroissa varmistamaan piipun oikea painonjakaantuminen. Painon jakaantuminen sivulle voi aiheuttaa savupeltijakson jumittumisen tai tulisijan kannen halkeamisen.

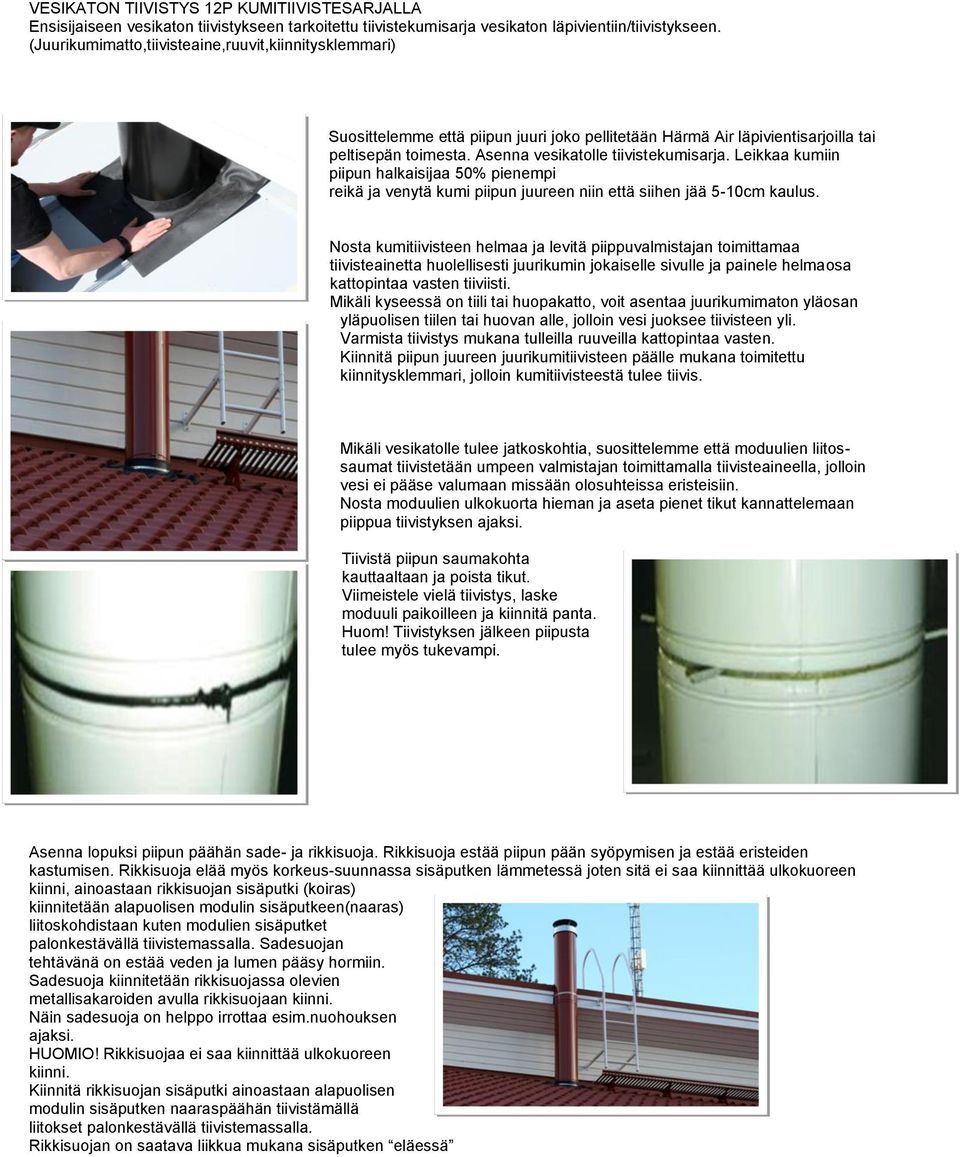

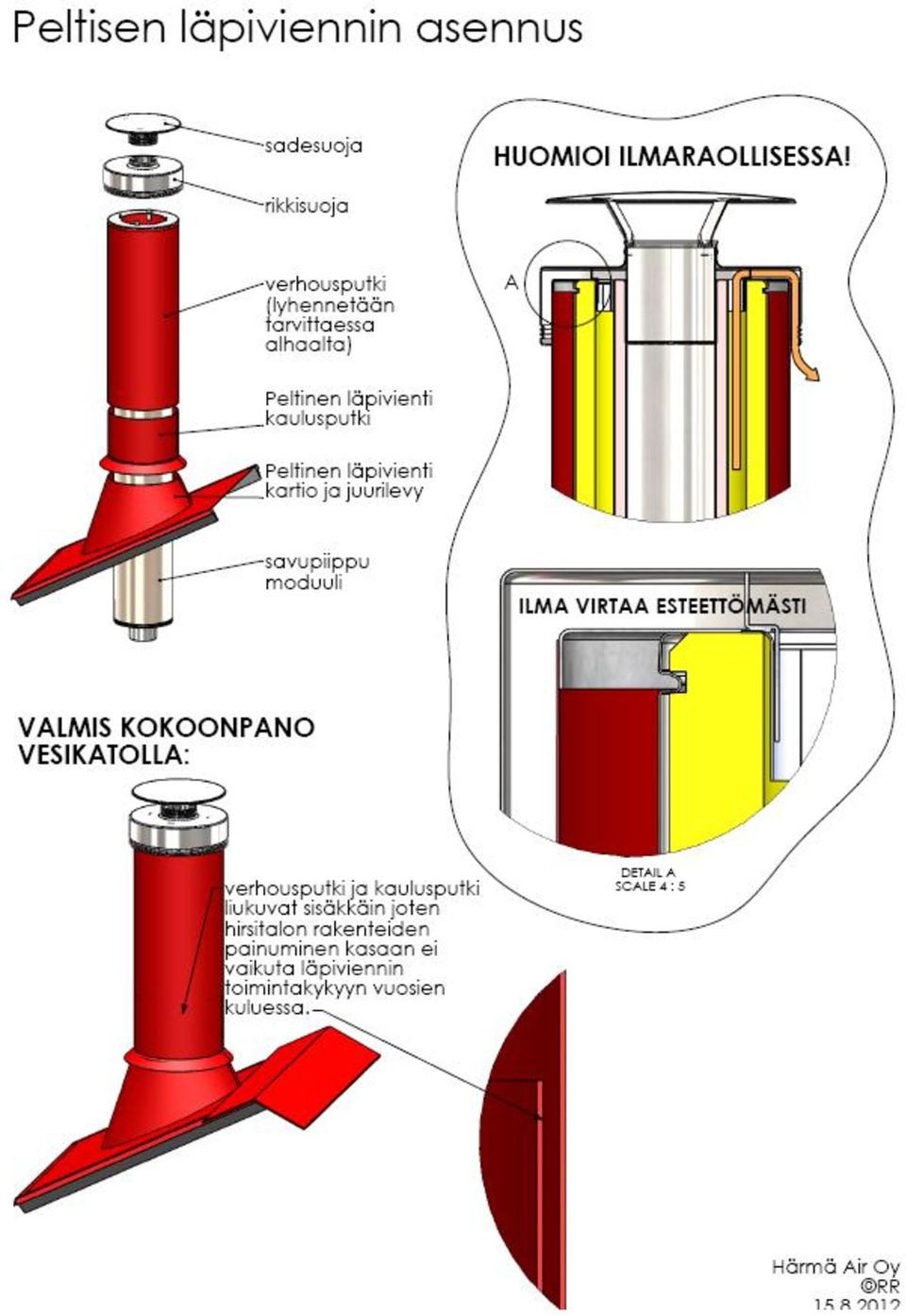

15 VESIKATON TIIVISTYS 12P KUMITIIVISTESARJALLA Ensisijaiseen vesikaton tiivistykseen tarkoitettu tiivistekumisarja vesikaton läpivientiin/tiivistykseen. (Juurikumimatto,tiivisteaine,ruuvit,kiinnitysklemmari) Suosittelemme että piipun juuri joko pellitetään Härmä Air läpivientisarjoilla tai peltisepän toimesta. Asenna vesikatolle tiivistekumisarja. Leikkaa kumiin piipun halkaisijaa 50% pienempi reikä ja venytä kumi piipun juureen niin että siihen jää 5-10cm kaulus. Nosta kumitiivisteen helmaa ja levitä piippuvalmistajan toimittamaa tiivisteainetta huolellisesti juurikumin jokaiselle sivulle ja painele helmaosa kattopintaa vasten tiiviisti. Mikäli kyseessä on tiili tai huopakatto, voit asentaa juurikumimaton yläosan yläpuolisen tiilen tai huovan alle, jolloin vesi juoksee tiivisteen yli. Varmista tiivistys mukana tulleilla ruuveilla kattopintaa vasten. Kiinnitä piipun juureen juurikumitiivisteen päälle mukana toimitettu kiinnitysklemmari, jolloin kumitiivisteestä tulee tiivis. Mikäli vesikatolle tulee jatkoskohtia, suosittelemme että moduulien liitossaumat tiivistetään umpeen valmistajan toimittamalla tiivisteaineella, jolloin vesi ei pääse valumaan missään olosuhteissa eristeisiin. Nosta moduulien ulkokuorta hieman ja aseta pienet tikut kannattelemaan piippua tiivistyksen ajaksi. Tiivistä piipun saumakohta kauttaaltaan ja poista tikut. Viimeistele vielä tiivistys, laske moduuli paikoilleen ja kiinnitä panta. Huom! Tiivistyksen jälkeen piipusta tulee myös tukevampi. Asenna lopuksi piipun päähän sade- ja rikkisuoja. Rikkisuoja estää piipun pään syöpymisen ja estää eristeiden kastumisen. Rikkisuoja elää myös korkeus-suunnassa sisäputken lämmetessä joten sitä ei saa kiinnittää ulkokuoreen kiinni, ainoastaan rikkisuojan sisäputki (koiras) kiinnitetään alapuolisen modulin sisäputkeen(naaras) liitoskohdistaan kuten modulien sisäputket palonkestävällä tiivistemassalla. Sadesuojan tehtävänä on estää veden ja lumen pääsy hormiin. Sadesuoja kiinnitetään rikkisuojassa olevien metallisakaroiden avulla rikkisuojaan kiinni. Näin sadesuoja on helppo irrottaa esim.nuohouksen ajaksi. HUOMIO! Rikkisuojaa ei saa kiinnittää ulkokuoreen kiinni. Kiinnitä rikkisuojan sisäputki ainoastaan alapuolisen modulin sisäputken naaraspäähän tiivistämällä liitokset palonkestävällä tiivistemassalla. Rikkisuojan on saatava liikkua mukana sisäputken eläessä
