Näin lisäeristät 2. Purueristeisen seinän ulkopuolinen lisäeristys. Eristeinä PAROC Renova tai PAROC WPS 3n

Koko: px
Aloita esitys sivulta:

Download "Näin lisäeristät 2. Purueristeisen seinän ulkopuolinen lisäeristys. Eristeinä PAROC Renova tai PAROC WPS 3n"

Transkriptio

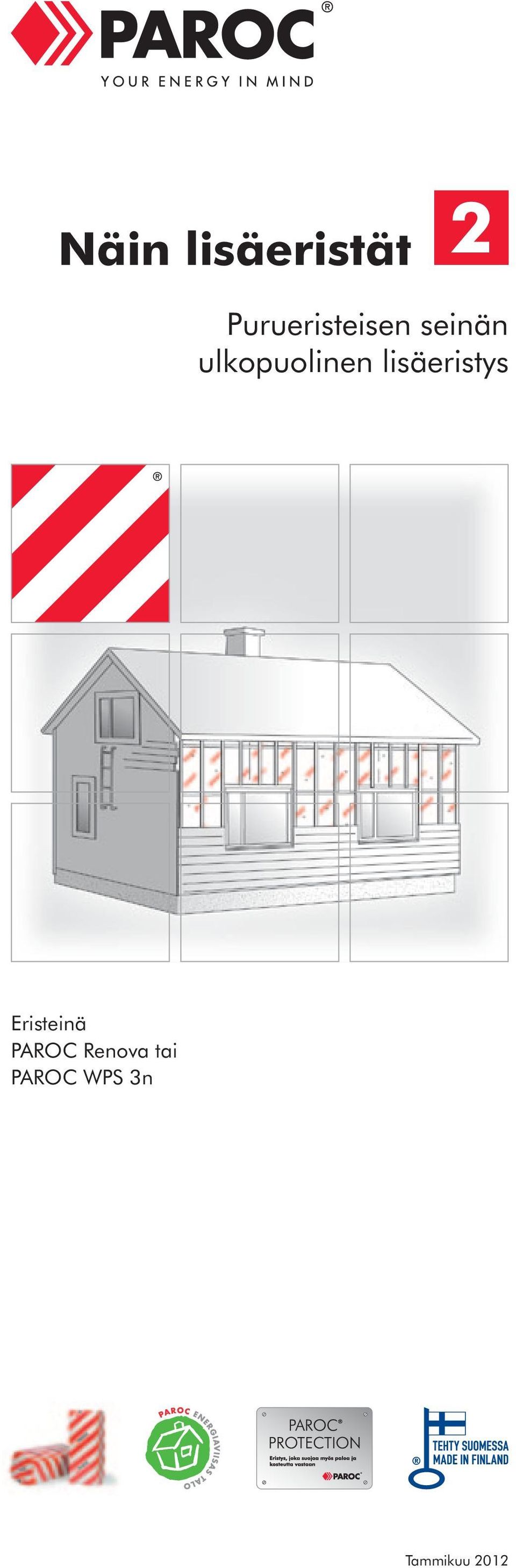

1 Näin lisäeristät 2 Purueristeisen seinän ulkopuolinen lisäeristys Eristeinä PAROC Renova tai PAROC WPS 3n Tammikuu 2012

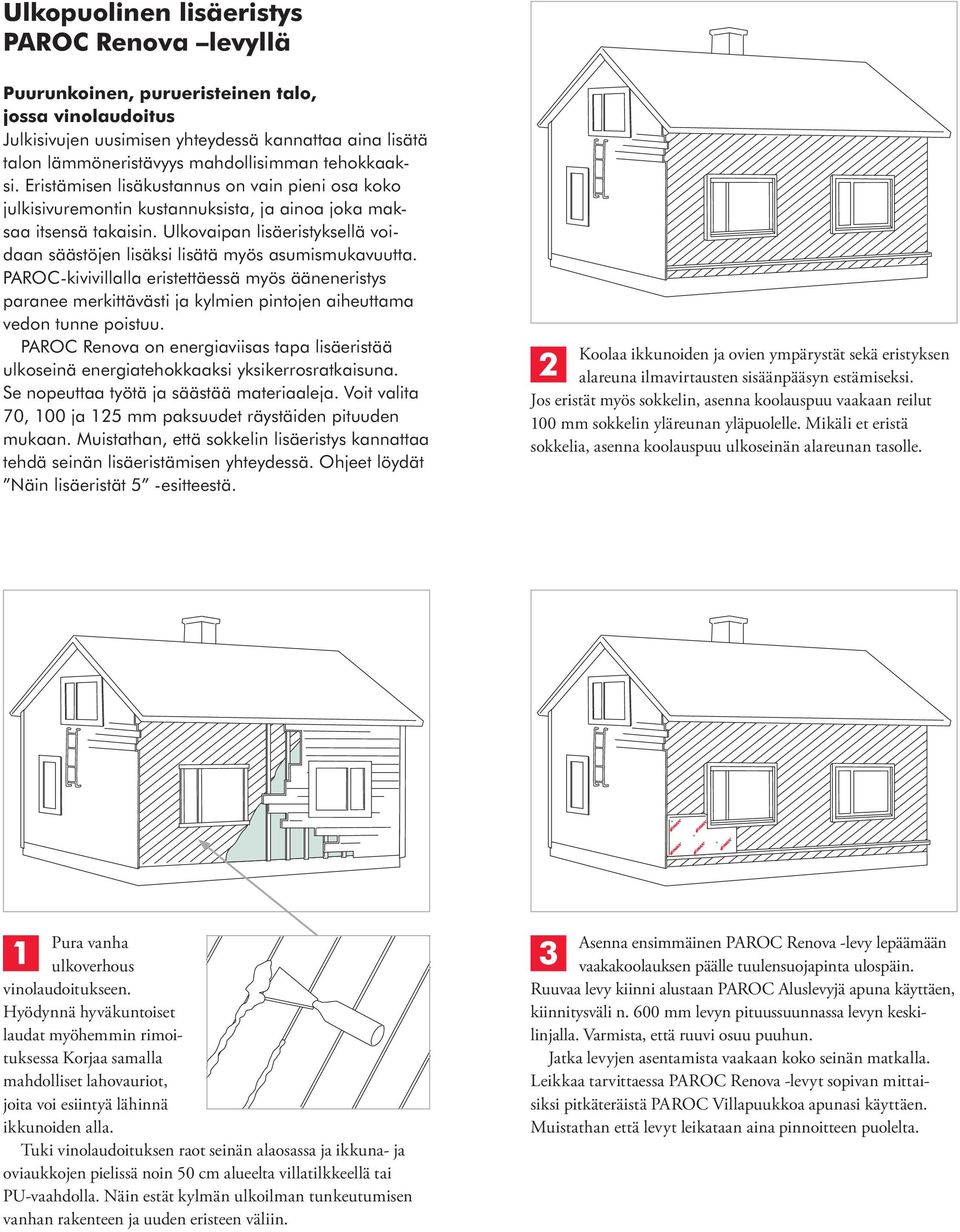

2 Ulkopuolinen lisäeristys PAROC Renova levyllä Puurunkoinen, purueristeinen talo, jossa vinolaudoitus Julkisivujen uusimisen yhteydessä kannattaa aina lisätä talon lämmöneristävyys mahdollisimman tehokkaaksi. Eristämisen lisäkustannus on vain pieni osa koko julkisivuremontin kustannuksista, ja ainoa joka maksaa itsensä takaisin. Ulkovaipan lisäeristyksellä voidaan säästöjen lisäksi lisätä myös asumis mukavuutta. PAROC-kivivillalla eristettäessä myös ääneneristys paranee merkittävästi ja kylmien pintojen aiheuttama vedon tunne poistuu. PAROC Renova on energiaviisas tapa lisäeristää ulkoseinä energiatehokkaaksi yksikerrosratkaisuna. Se nopeuttaa työtä ja säästää materiaaleja. Voit valita 70, 100 ja 125 mm paksuudet räystäiden pituuden mukaan. Muistathan, että sokkelin lisäeristys kannattaa tehdä seinän lisäeristämisen yhteydessä. Ohjeet löydät Näin lisäeristät 5 -esitteestä. 2 Koolaa ikkunoiden ja ovien ympärystät sekä eristyksen alareuna ilmavirtausten sisäänpääsyn estämiseksi. Jos eristät myös sokkelin, asenna koolauspuu vaakaan reilut 100 mm sokkelin yläreunan yläpuolelle. Mikäli et eristä sokkelia, asenna koolauspuu ulkoseinän alareunan tasolle. 1 Pura vanha ulkoverhous vinolaudoitukseen. Hyödynnä hyväkuntoiset laudat myöhemmin rimoituksessa Korjaa samalla mahdolliset lahovauriot, joita voi esiintyä lähinnä ikkunoiden alla. Tuki vinolaudoituksen raot seinän alaosassa ja ikkuna- ja oviaukkojen pielissä noin 50 cm alueelta villatilkkeellä tai PU-vaahdolla. Näin estät kylmän ulkoilman tunkeutumisen vanhan rakenteen ja uuden eristeen väliin. 3 Asenna ensimmäinen PAROC Renova -levy lepäämään vaakakoolauksen päälle tuulensuojapinta ulospäin. Ruuvaa levy kiinni alustaan PAROC Aluslevyjä apuna käyttäen, kiinnitysväli n. 600 mm levyn pituussuunnassa levyn keskilinjalla. Varmista, että ruuvi osuu puuhun. Jatka levyjen asentamista vaakaan koko seinän matkalla. Leikkaa tarvittaessa PAROC Renova -levyt sopivan mittaisiksi pitkäteräistä PAROC Villapuukkoa apunasi käyttäen. Muistathan että levyt leikataan aina pinnoitteen puolelta.

3 Tiivistä koolauspuun ja PAROC Renova -levyn liitos saumausmassalla kuten myös PAROC Renova -levyjen jatkokset. 4 Kiinnitä seuraava koolauspuu vaakaan siten että se lepää tiiviisti PAROC Renova -villalevyä vasten. Jatka levyjen ja koolauspuiden asentamista ylös saakka edellä mainittujen ohjeiden mukaisesti. Ylin koolauspuu saa olla korkeintaan 200 mm seinän yläreunan alapuolella, jotta julkisivuverhous voidaan kiinnittää tukevasti.

4 5 Jatka lisäeristämistä seuraavalle seinälle. Tee tarvittavat koolaukset. Asenna vaakakoolauspuiden päät samaan tasoon jo eristetyn seinän koolauspuiden kanssa. Sokkelin lisäeristys kannattaa tehdä ennen ulkoverhoilua Katso ohjeet Näin lisäeristät 5 -esitteestä. 6 A) Ulkoverhoilulauta vaakaan: Aloita niin läheltä kulmaa kuin mahdollista. Kiinnitä koolauspuihin pystysuoraan 22 mm paksu lauta 600 mm välein. Muista varmistaa kulmassa että taitetun pinnoitteen sauma jää pystylaudan alle. Kiinnitä näihin lautoihin julkisivun vaakalaudoitus. Kiinnitä ulkokulmiin ja aukkojen ympärille tarvittava listoitus ja ikkunoiden vesipellit. Näin teet nurkan: Nurkan tiivis tuulensuojaus tehdään viemällä PAROC Renova -levy noin 150 mm yli eristetyn nurkan. Irrota levyn pintakangas ja leikkaa PAROC Villapuukolla villalevy tasan jo eristetyn seinän eristeen kanssa. Käännä jäljelle jäänyt tuulensuojapinta nurkan yli, teippaa PAROC XST 020 -saumausteipillä ja varmista sauman pitävyys vielä tuuletusraon tekemisen yhteydessä. Vaihtoehtoisesti voit käyttää leveää kulmateippiä PAROC XST 021 ulkokulman tuulensuojauksessa. Jatka eristämistä ylös asti ja muille seinille. 6 B) Ulkoverhoilulauta pystyyn: Aloita niin läheltä kulmaa kuin mahdollista. Kiinnitä koolauspuihin pystysuoraan 22 mm paksu lauta 600 mm välein. Muista varmistaa kulmassa että taitetun pinnoitteen sauma jää pystylaudan alle. Kiinnitä vaakasuuntaan samanlainen lauta 600 mm välein ja lopuksi pystylaudoitus. Kiinnitä ulkokulmiin ja aukkojen ympärille tarvittava listoitus ja ikkunoiden vesipellit.

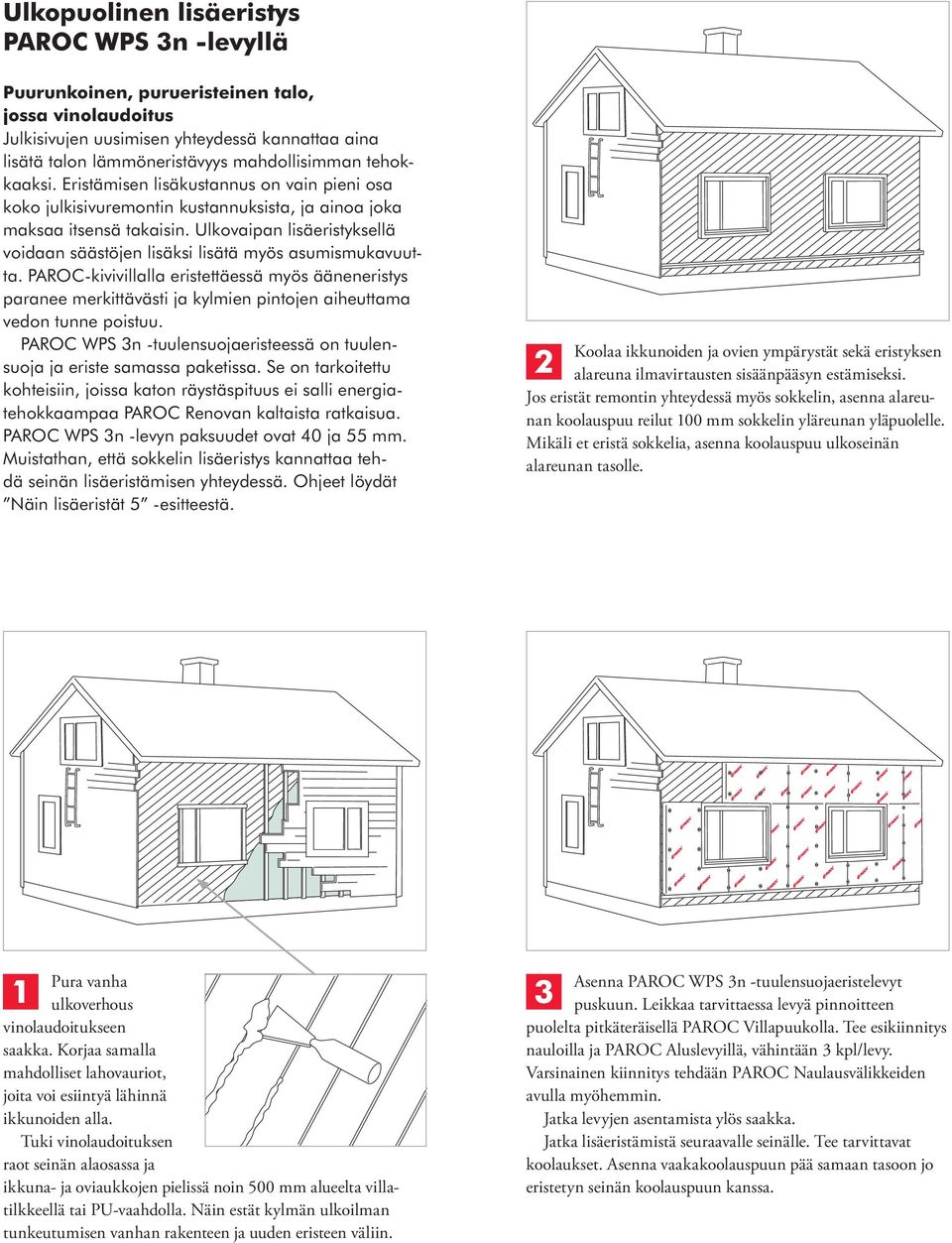

5 Ulkopuolinen lisäeristys PAROC WPS 3n -levyllä Puurunkoinen, purueristeinen talo, jossa vinolaudoitus Julkisivujen uusimisen yhteydessä kannattaa aina lisätä talon lämmöneristävyys mahdollisimman tehokkaaksi. Eristämisen lisäkustannus on vain pieni osa koko julkisivuremontin kustannuksista, ja ainoa joka maksaa itsensä takaisin. Ulkovaipan lisäeristyksellä voidaan säästöjen lisäksi lisätä myös asumismukavuutta. PAROC-kivivillalla eristettäessä myös ääneneristys paranee merkittävästi ja kylmien pintojen aiheuttama vedon tunne poistuu. PAROC WPS 3n -tuulensuojaeristeessä on tuulensuoja ja eriste samassa paketissa. Se on tarkoitettu kohteisiin, joissa katon räystäspituus ei salli energiatehokkaampaa PAROC Renovan kaltaista ratkaisua. PAROC WPS 3n -levyn paksuudet ovat 40 ja 55 mm. Muistathan, että sokkelin lisäeristys kannattaa tehdä seinän lisäeristämisen yhteydessä. Ohjeet löydät Näin lisäeristät 5 -esitteestä. 2 Koolaa ikkunoiden ja ovien ympärystät sekä eristyksen alareuna ilmavirtausten sisäänpääsyn estämiseksi. Jos eristät remontin yhteydessä myös sokkelin, asenna alareunan koolauspuu reilut 100 mm sokkelin yläreunan yläpuolelle. Mikäli et eristä sokkelia, asenna koolauspuu ulkoseinän alareunan tasolle. 1 Pura vanha ulkoverhous vinolaudoitukseen saakka. Korjaa samalla mahdolliset lahovauriot, joita voi esiintyä lähinnä ikkunoiden alla. Tuki vinolaudoituksen raot seinän alaosassa ja ikkuna- ja oviaukkojen pielissä noin 500 mm alueelta villatilkkeellä tai PU-vaahdolla. Näin estät kylmän ulkoilman tunkeutumisen vanhan rakenteen ja uuden eristeen väliin. 3 Asenna PAROC WPS 3n -tuulensuojaeristelevyt puskuun. Leikkaa tarvittaessa levyä pinnoitteen puolelta pitkäteräisellä PAROC Villapuukolla. Tee esikiinnitys nauloilla ja PAROC Aluslevyillä, vähintään 3 kpl/levy. Varsinainen kiinnitys tehdään PAROC Naulausvälikkeiden avulla myöhemmin. Jatka levyjen asentamista ylös saakka. Jatka lisäeristämistä seuraavalle seinälle. Tee tarvittavat koolaukset. Asenna vaakakoolauspuun pää samaan tasoon jo eristetyn seinän koolauspuun kanssa.

6 Näin teet nurkan: Nurkan tiivis tuulensuojaus tehdään viemällä PAROC WPS 3n -levy noin 150 mm yli eristetyn nurkan. Irrota levyn pintakangas ja leikkaa PAROC Villapuukolla villalevy tasan jo eristetyn seinän eristeen kanssa. Käännä jäljelle jäänyt tuulensuojapinta nurkan yli, teippaa PAROC XST 020 -saumausteipillä ja varmista sauman pitävyys vielä tuuletusraon tekemisen yhteydessä. Vaihtoehtoisesti voit käyttää leveää kulmateippiä PAROC XST 021 ulkokulman tuulensuojauksessa. 4 Sokkelin lisäeristys kannattaa tehdä ennen ulkoverhoilua. Katso ohjeet Näin lisäeristät 5 -esitteestä. Tuuletusraon tekeminen Tuuletusraon tulee olla vähintään 22 mm. Naulausvälikkeen tehtävänä on estää tuulensuojaeristettä litistymästä tuuletusrimoituksen alla. PAROC Naulausvälikkeet valitaan levyn paksuuden mukaan, joko 40 tai 55 mm. Kiinnikkeitä käytetään noin 4 kpl/m². Suunnittele julkisivun verhouksen kiinnityspaikat. Ylimmäinen naulausvälikerivistö saa olla korkeintaan 200 mm seinälinjan yläreunan alapuolella, jotta julkisivulaudoituksen yläreuna saadaan tukevasti kiinni. Työnnä PAROC Naulausvälike villan läpi vinolaudoitusta vasten. Varmista tuulitiiviys teippaamalla tuulensuojaeristelevyjen saumat PAROC XST 020 -saumausteipillä.

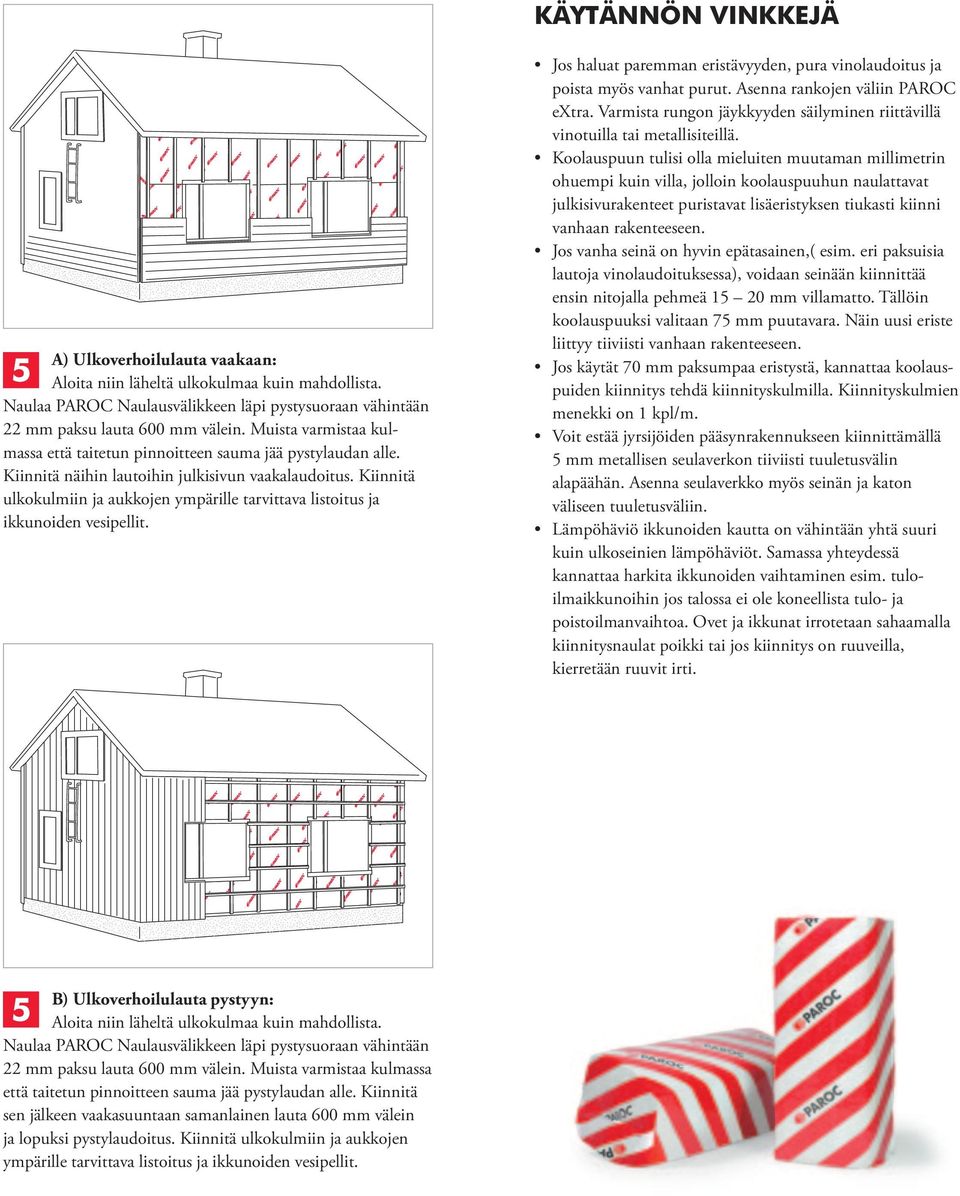

7 KÄYTÄNNÖN VINKKEJÄ 5 A) Ulkoverhoilulauta vaakaan: Aloita niin läheltä ulkokulmaa kuin mahdollista. Naulaa PAROC Naulausvälikkeen läpi pystysuoraan vähintään 22 mm paksu lauta 600 mm välein. Muista varmistaa kulmassa että taitetun pinnoitteen sauma jää pystylaudan alle. Kiinnitä näihin lautoihin julkisivun vaakalaudoitus. Kiinnitä ulkokulmiin ja aukkojen ympärille tarvittava listoitus ja ikkunoiden vesipellit. Jos haluat paremman eristävyyden, pura vinolaudoitus ja poista myös vanhat purut. Asenna rankojen väliin PAROC extra. Varmista rungon jäykkyyden säilyminen riittävillä vinotuilla tai metallisiteillä. Koolauspuun tulisi olla mieluiten muutaman millimetrin ohuempi kuin villa, jolloin koolauspuuhun naulattavat julkisivurakenteet puristavat lisäeristyksen tiukasti kiinni vanhaan rakenteeseen. Jos vanha seinä on hyvin epätasainen,( esim. eri paksuisia lautoja vinolaudoituksessa), voidaan seinään kiinnittää ensin nitojalla pehmeä mm villamatto. Tällöin koolauspuuksi valitaan 75 mm puutavara. Näin uusi eriste liittyy tiiviisti vanhaan rakenteeseen. Jos käytät 70 mm paksumpaa eristystä, kannattaa koolauspuiden kiinnitys tehdä kiinnityskulmilla. Kiinnityskulmien menekki on 1 kpl/m. Voit estää jyrsijöiden pääsynrakennukseen kiinnittämällä 5 mm metallisen seulaverkon tiiviisti tuuletusvälin alapäähän. Asenna seulaverkko myös seinän ja katon väliseen tuuletusväliin. Lämpöhäviö ikkunoiden kautta on vähintään yhtä suuri kuin ulkoseinien lämpöhäviöt. Samassa yhteydessä kannattaa harkita ikkunoiden vaihtaminen esim. tuloilma ikkunoihin jos talossa ei ole koneellista tulo- ja poistoilmanvaihtoa. Ovet ja ikkunat irrotetaan sahaamalla kiinnitysnaulat poikki tai jos kiinnitys on ruuveilla, kierretään ruuvit irti. 5 B) Ulkoverhoilulauta pystyyn: Aloita niin läheltä ulkokulmaa kuin mahdollista. Naulaa PAROC Naulausvälikkeen läpi pystysuoraan vähintään 22 mm paksu lauta 600 mm välein. Muista varmistaa kulmassa että taitetun pinnoitteen sauma jää pystylaudan alle. Kiinnitä sen jälkeen vaakasuuntaan samanlainen lauta 600 mm välein ja lopuksi pystylaudoitus. Kiinnitä ulkokulmiin ja aukkojen ympärille tarvittava listoitus ja ikkunoiden vesipellit.

8 Tiedot tässä esitteessä kuvaavat esitettyjen tuotteiden teknisiä ominaisuuksia ja edellytyksiä, jotka ovat paikkansa pitäviä aineiston julkaisun aikaan ja kunnes seuraava korvaava painettu tai digitaalinen versio ilmestyy. Esitteen viimeisin versio on aina saatavilla Paroc websivustolta. Aineistomme käsittelee käyttötarkoituksia, joihin tuotteemme toiminnot ja tekniset ominaisuudet hyväksytysti soveltuvat. Tietoja ei kuitenkaan voida pitää takuun antamisena, koska emme voi vaikuttaa kolmannen osapuolen tekijöihin sovelluksissa tai asennuksessa. Emme voi taata tuotteidemme soveltuvuutta, jos tuotetta käytetään sellaiseen tarkoitukseen, johon sitä ei ole antamiemme tietojen mukaisesti tarkoitettu. Tuotteidemme jatkuvasta kehityksestä johtuen pidätämme oikeuden muokata tai muuttaa aineistoamme. PAROC ja punavalkoraidat ovat Paroc Oy Ab:n rekisteröity tavaramerkki. Paroc Group 2012 PAROC OY AB Rakennuseristeet Läkkisepäntie 23, PL Helsinki Puhelin Telefax BIFI0112 A MEMBER OF PAROC GROUP
