Korvan rakenne. Kauko Saaren mittauksia ulkoilmakonserteista LUT CS20A0650 Meluntorjunta 1

Transkriptio

1 Kuulo ja kuulonsuojaimet LUT CS20A0650 Meluntorjunta 1 Kauko Saaren mittauksia ulkoilmakonserteista Kesto Etäisyys Orkesteri L Aeq MaxL MaxP LE Minim 39 min 25 m CRAZY WORLD 101,7 113,2 122,9 135,4 62,1 127 min 25 m DEEP PURPLE 102,1 113,2 124,5 140,9 54,3 84 min 25 m HECTOR 1-osa 90,3 104,4 115,8 127,4 49,1 90 min 25 m HECTOR 2-osa , ,4 50,2 149 min 20 m TOTO 100, ,1 139,3 53,1 29 min 25 m The BRAVERY 101,3 113,7 122,1 133,7 61,5 24 min 25 m The BRAVERY ,7 124,8 132,7 61,4 115 min 25 m DEPECHE MODE 97,7 111,3 121,3 136, min 25 m DEPECHE MODE 97,6 117,5 129,6 133,9 53,5 34 min 20 m Darknesin suom lämppäri 98,6 107,5 120,4 131,7 65,2 88 min 20 m The DARKNESS 102, ,3 139,7 64, LUT CS20A0650 Meluntorjunta juhani.kuronen@lut.fi 2 Korvan rakenne LUT CS20A0650 Meluntorjunta juhani.kuronen@lut.fi 3 1

2 Värekarvat LUT CS20A0650 Meluntorjunta 4 Normaali terve korva Elektronimikroskoopin ottama kuva karvasoluista ja niiden hienoista värekarvoista, joita ääniaallot liikuttavat LUT CS20A0650 Meluntorjunta 5 Melun vaurioittama korva Ohuet karvat ovat altistuneet toistuvasti voimakkaalle melulle ja ovat katkeilleet. Seurauksena on ollut pysyvä kuulonvajaus LUT CS20A0650 Meluntorjunta 6 2

3 Kuulovaurioriskin aiheuttava melu Kuulovaurioriskien arviointimenetelmät ja niiden perusteella laaditut ohjearvot koskevat yleensä jatkuvaa päivittäistä altistumista työperäiselle melulle koko työelämän ajan. Sellaista melua, joka aiheuttaa yleisölle välittömän kuulovaurion, ei pidä sallia lainkaan LUT CS20A0650 Meluntorjunta 7 Keskiäänitaso työpäivälle LUT CS20A0650 Meluntorjunta 8 Melumittarin aikapainotukset Kivilouheen kippausta rakennustyömaalla A-huippuäänitaso L Apeak, liukuva A-äänitaso L A(t) aikapainotuksella S, F ja I sekä kertyvä keskiäänitaso L Aeq LUT CS20A0650 Meluntorjunta juhani.kuronen@lut.fi 9 3

4 Työpaikkamelun ohjearvot 2006 L Aeq,8h L EP,d L EX,8h Työntekijän melualtistus paine painetaso Puolustusvoimien suositusarvo piha-alueella : ei saa ylittää arvoa 115 db C peak LUT CS20A0650 Meluntorjunta juhani.kuronen@lut.fi 10 Kuulovaurioriskin aiheuttava melu Yleisöä altistavien yksittäisten lyhytaikaisten impulssimaisien äänien, kuten laukausten taajuuspainotusta C käyttäen mitattu huipputaso LCpeak ei saa ylittää 140 desibeliä. Muun yleisöä altistavan melun, kuten disko- ja konserttimusiikin, kunto- ja aerobic-salien musiikin, elokuvateattereiden äänten sekä urheilukilpailujen kuulutusten ja väliaikamusiikin LAFmax -taso ei saa ylittää 115 desibeliä eikä LAeq,4h 100 desibeliä. Jos tilaisuuden aikana yleisön melualtistus tasoitettuna 8 tunnille (LAeq,8h) ylittää 85 desibeliä, yleisön saatavilla tulee olla kuulonsuojaimia ja yleisölle tulee antaa ohjeet suojainten käytöstä LUT CS20A0650 Meluntorjunta juhani.kuronen@lut.fi 11 Kuulovaurion todennäköisyys LUT CS20A0650 Meluntorjunta juhani.kuronen@lut.fi 12 4

5 Vaaralliset melussaoloajat L Aeq Melussa olo aika ekvivalenttitaso 8 h 85 db 4 h 88 db 2 h 91 db 1 h 94 db 30 min 97 db 15 min 100 db 8 min 103 db 4 min 106 db 2 min 109 db 1 min 112 db alle minuutin 115 db LUT CS20A0650 Meluntorjunta juhani.kuronen@lut.fi 13 Melussaoloaika ja melualtistus LUT CS20A0650 Meluntorjunta juhani.kuronen@lut.fi 14 Toimenpiteet työpaikalla LUT CS20A0650 Meluntorjunta juhani.kuronen@lut.fi 15 5

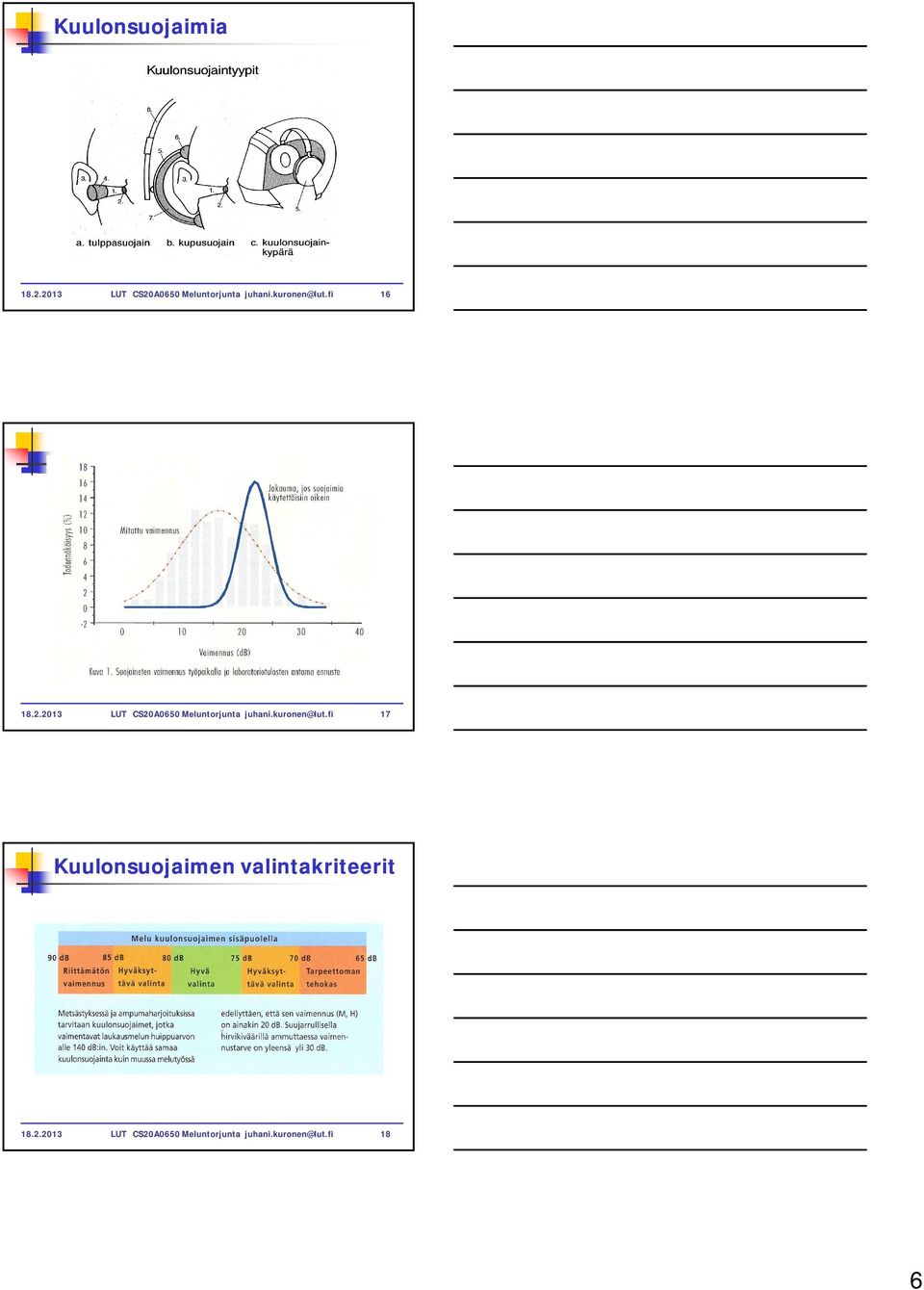

6 Kuulonsuojaimia LUT CS20A0650 Meluntorjunta LUT CS20A0650 Meluntorjunta 17 Kuulonsuojaimen valintakriteerit LUT CS20A0650 Meluntorjunta 18 6

7 Esimerkki 1 Jos kuulonsuojainta käytetään vain neljä tuntia 8- tuntisen työpäivän aikana, saavutettu vaimennus on vain 3 desibeliä käytetystä suojaimesta riippumatta! Kuulonsuojaimen vaimennus 0 db Kuulonsuojaimen vaimennus 100 db LUT CS20A0650 Meluntorjunta juhani.kuronen@lut.fi 19 Esimerkki 2 Suojainta, jonka suojausteho on 30 db ollaan käyttämättä 30 minuuttia 8-tuntisen työpäivän aikana. Mikä on suojaimella saavutettu vaimennus? LUT CS20A0650 Meluntorjunta juhani.kuronen@lut.fi 20 EAR Classic H=30, M=24,L=22, SNR=28 db 1 Taajuus k 2k 4k 8k 2 Vaimennuskeskiarvo db Standardipoikkeama db Oletettu suojaus db Pienin hyväksytty vaim. db Suojaimen valmistajan on ilmoitettava: Vaimennuksen keskiarvo kullakin testitaajuudella: kohta 2 Standardipoikkeama: kohta 3 Oletettu vaimennusarvo (APV): kohta 4 H, M, L -arvot (vaimennus suuri-, kesi- ja pientaajuiselta melulta) SNR- arvo (vaimennus keskimääräiseltä teollisuusmelulta) LUT CS20A0650 Meluntorjunta juhani.kuronen@lut.fi 21 7

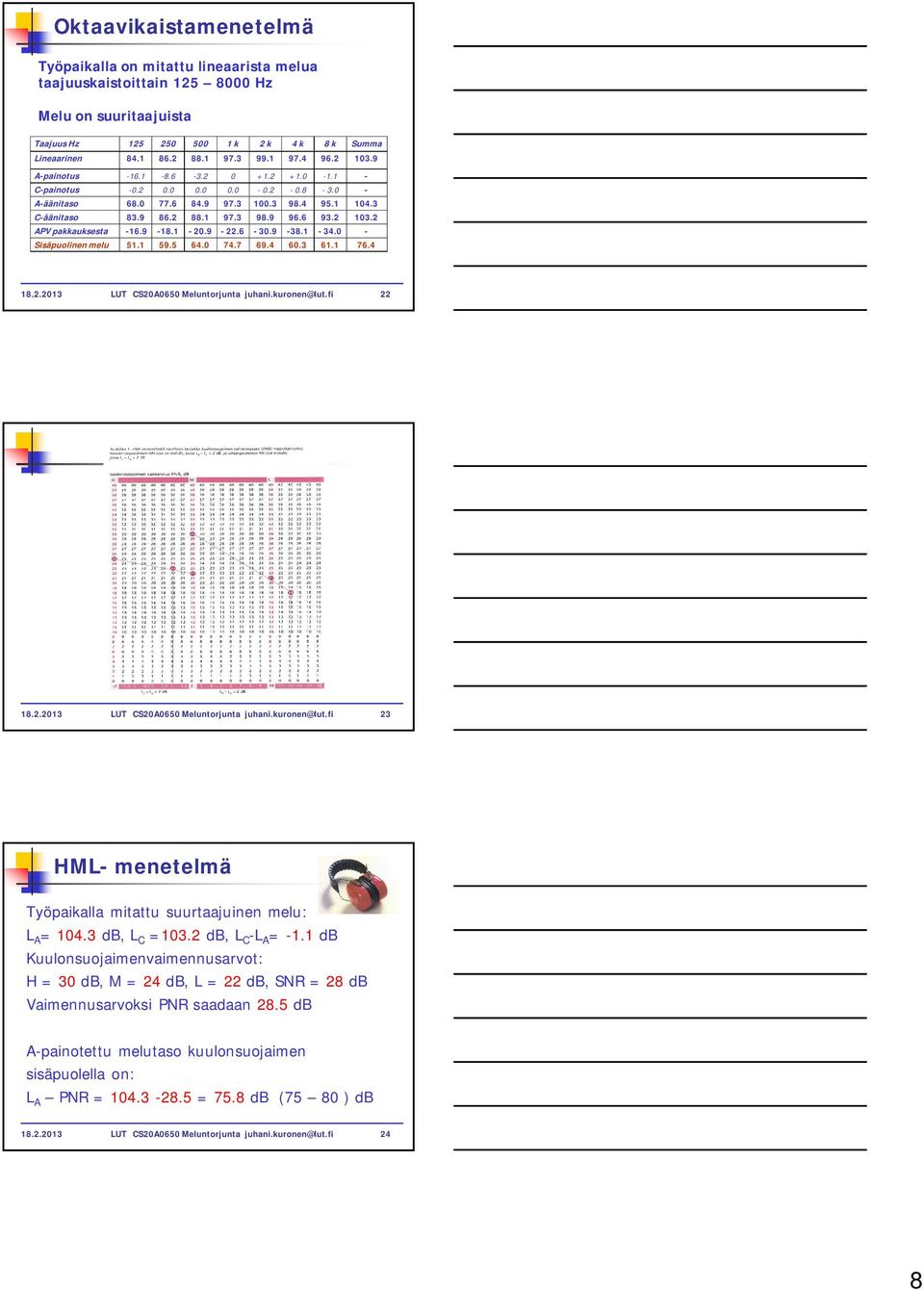

8 Oktaavikaistamenetelmä Työpaikalla on mitattu lineaarista melua taajuuskaistoittain Hz Melu on suuritaajuista Taajuus Hz k 2 k 4 k 8 k Summa Lineaarinen A-painotus C-painotus A-äänitaso C-äänitaso APV pakkauksesta Sisäpuolinen melu LUT CS20A0650 Meluntorjunta juhani.kuronen@lut.fi LUT CS20A0650 Meluntorjunta juhani.kuronen@lut.fi 23 HML- menetelmä Työpaikalla mitattu suurtaajuinen melu: L A = db, L C =103.2 db, L C -L A = -1.1 db Kuulonsuojaimenvaimennusarvot: H = 30 db, M = 24 db, L = 22 db, SNR = 28 db Vaimennusarvoksi PNR saadaan 28.5 db A-painotettu melutaso kuulonsuojaimen sisäpuolella on: L A PNR = = 75.8 db (75 80 ) db LUT CS20A0650 Meluntorjunta juhani.kuronen@lut.fi 24 8

9 Pika- menetelmät HML-pika: Mitoittaa C-painotettu (L C ) melutaso. Jos melu on pienitaajuista, käytetään L-indeksiä, muutoin käytetään M-indeksiä. L C =103.2 db, M= 24 db Kuulonsuojaimen sisäpuolinen melu: L A = L C - INDEX L A = = 79.2 db (75 80 ) db LUT CS20A0650 Meluntorjunta juhani.kuronen@lut.fi 25 Pika- menetelmät SNR-pika: Mitoittaa A-painotettu (L A ) melutaso. L A =104.3 db, SNR= 28 db Kuulonsuojaimen sisäpuolinen melu L A = L A - SNR L A = = 76.3 db LUT CS20A0650 Meluntorjunta juhani.kuronen@lut.fi 26 9
