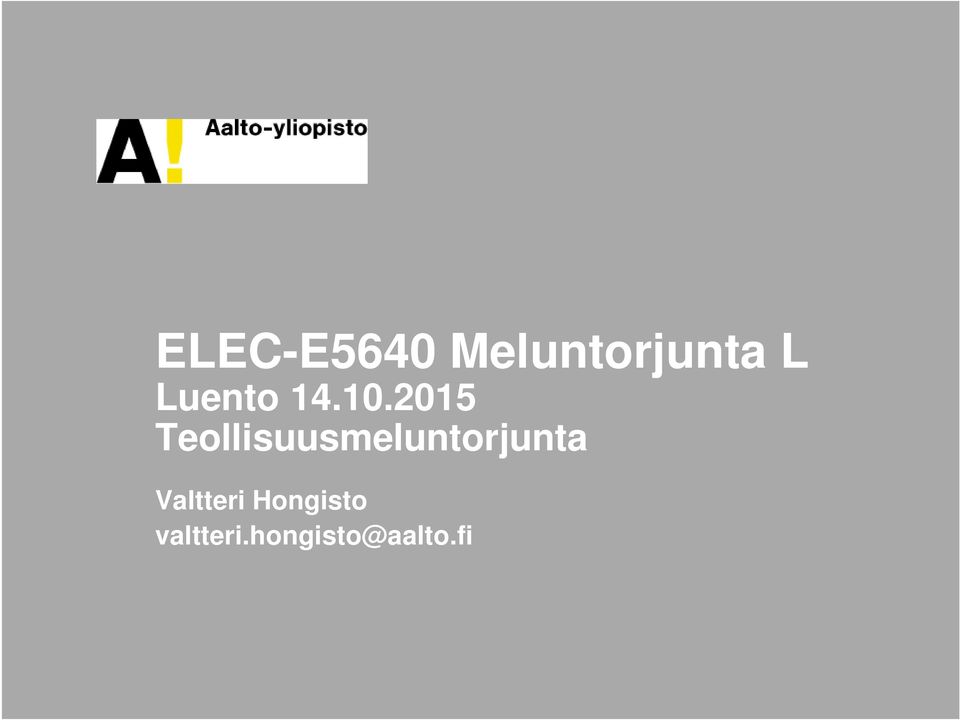

1 ELEC-E5640 Meluntorjunta L Luento Teollisuusmeluntorjunta Valtteri Hongisto valtteri.hongisto@aalto.fi

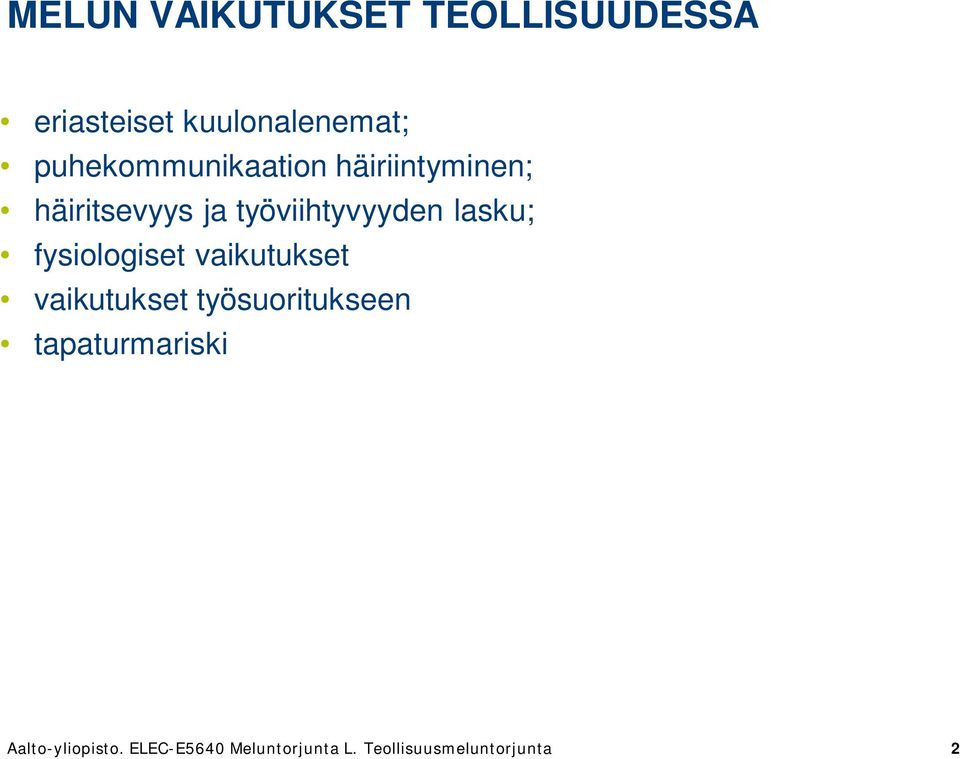

2 MELUN VAIKUTUKSET TEOLLISUUDESSA eriasteiset kuulonalenemat; puhekommunikaation häiriintyminen; häiritsevyys ja työviihtyvyyden lasku; fysiologiset vaikutukset vaikutukset työsuoritukseen tapaturmariski Aalto-yliopisto. ELEC-E5640 Meluntorjunta L. Teollisuusmeluntorjunta 2

3 OHJEET JA MÄÄRÄYKSET Valtioneuvoston määräykset ja ohjeet: Työturvallisuuslaki (738/2002) VnA työntekijöiden suojelemisesta melusta aiheutuvilta vaaroilta (85/2006) VnP melutason ohjearvoista (993/1992). VnA koneiden turvallisuudesta (400/2008) VnA ulkona käytettävien laitteiden melupäästöstä (621/2001). Ympäristöministeriön määräykset ja ohjeet ääneneristystä koskien: Suomen rakentamismääräyskokoelma C1 Ääneneristys ja meluntorjunta rakennuksessa D2 Rakennusten sisäilmasto ja ilmanvaihto Rakentamismääräyskokoelmaa täydentävät ohjeet: SFS 5907:2004 Rakennusten akustinen luokitus Työterveyslaitoksen esittämät huoneakustiset tavoitetasot teollisuustiloille (Keränen ja Hongisto, 2009) Pientaajuista melua koskevat tavoitetasot asumiseen käytettävissä tiloissa (Asumisterveysohje, 2003). Aalto-yliopisto. ELEC-E5640 Meluntorjunta L. Teollisuusmeluntorjunta 3

4 Ohjeet ja määräykset Valtioneuvoston asetus 85/2006 Pohjautuu Euroopan parlamentin ja neuvoston direktiiviin 2003/10/EY. L A,eq,8h L C,peak L A,eq,40h Alempi toiminta-arvo Ylempi toiminta-arvo Raja-arvo Melualtistus ylittää Alemman toiminta-arvon: Ylemmän toiminta-arvon: Raja-arvon: Seuraamuksia työnantajalle henkilökohtaiset kuulonsuojaimet tarjottava ön tiedotettava työntekijöille meluriskeistä ja koulutettava suojautumisesta työntekijöiden on käytettävä kuulonsuojaimia alueet on merkittävä ja rajattava laadittava meluntorjuntaohjelma melualtistuksen vähentämiseksi raja-arvon ylittyminen estettävä viipymättä ennaltaehkäistävä ylittyminen jatkossa Aalto-yliopisto. ELEC-E5640 Meluntorjunta L. Teollisuusmeluntorjunta 4

5 Ohjeet SFS 5907: keskiäänitasot Äänitason enimmäisarvo, L A,eq [db] Akustinen luokka Tilan ja toiminnan tyyppi A B C D Valvomot Puhekommunikaatio merkittävän tärkeätä tai pysyviä tarkkuus-, nopeus- tai tarkkaavaisuusvaatimuksia. Esimerkiksi prosessin valvonta ja kauko-ohjaus, käsin tehtävä asennus, lajittelu, pakkaus ja varastotyö. Toiminta, jossa yleensä käytetään meluisia laitteita. Pääasiassa ruumiillinen työ, työ koneilla ja prosessissa konepajoissa tai teollisuudessa. Kuormaus- ja kuljetinlaitteiden Tuotantotila, ilmanvaihdon ja muun kiinteän talotekniikan äänet ilman tuotannon ääniä Taukotilat, sosiaalitilat: ilmanvaihdon ja tuotannon äänet Ohjearvot koskevat ns. yleismelutasoa työtilassa. Lähellä meluisia laitteita kuten käsikoneita ohjearvot yleensä ylitetään. Ohjearvot eivät koske miehittämättömiä konehuoneita. Aalto-yliopisto. ELEC-E5640 Meluntorjunta L. Teollisuusmeluntorjunta 5

6 Ohjeet SFS 5907: jälkikaiunta-ajat Korkeimmat jälkikaiunta-ajat, T [s] Akustinen luokka Tilan tyyppi A B C D Miehitetty tila, alle 1000 m Miehitetty tila, m Miehitetty tila, yli m Valvomo Aalto-yliopisto. ELEC-E5640 Meluntorjunta L. Teollisuusmeluntorjunta 6

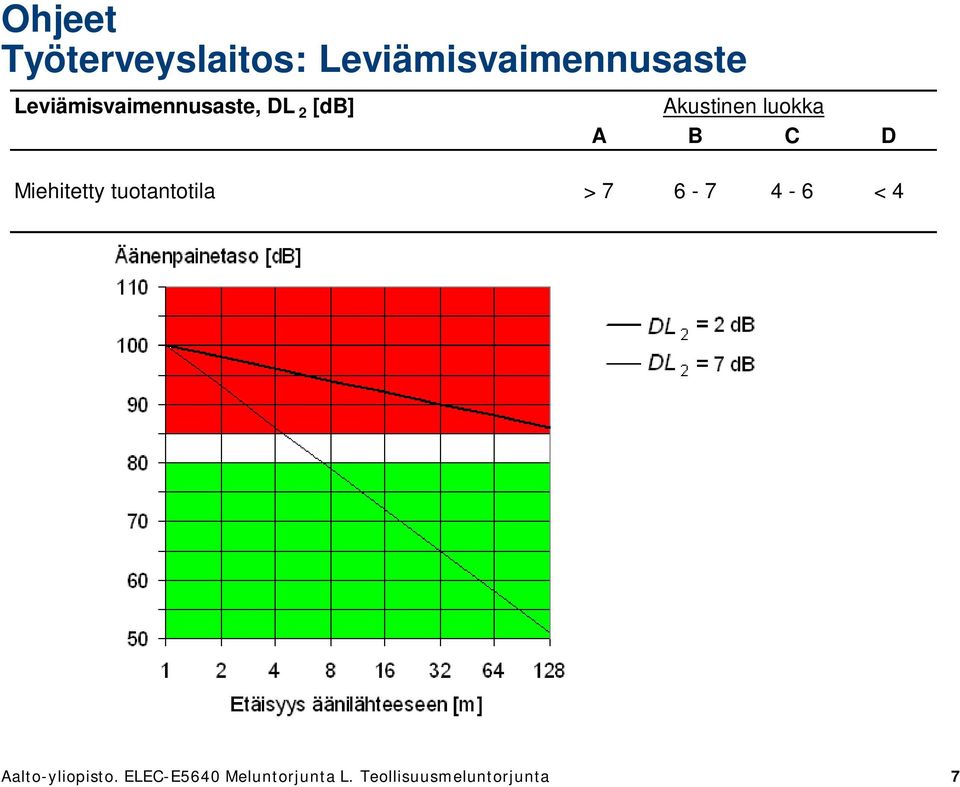

7 Ohjeet Työterveyslaitos: Leviämisvaimennusaste Leviämisvaimennusaste, DL 2 [db] Akustinen luokka A B C D Miehitetty tuotantotila > < 4 Aalto-yliopisto. ELEC-E5640 Meluntorjunta L. Teollisuusmeluntorjunta 7

8 Suunnitteluprosessi RAKENNUSPROSESSIN PÄÄVAIHEET Investointipäätös x Hankesuunnittelu (luonnossuunnittelu) x x x Toteutussuunnittelu x x x x x x x Urakka- ja elementtikyselyt, ostot x x x x x x x x Lupa-asiat ja tontti x x x x Maanrakennusurakka x x Urakkalaskenta ja sopimusneuvottelu x x Rakennustyöt x x x x x x Tuotantolaitteet (tuotantoseisokki) x Käyttöönotto, tuotanto alkaa x AKUSTISEN SUUNNITTELUN VAIHEET luonnossuunnitelmat budjetointia varten x x toteutussuunnitelmat urakkakyselyihin x x rakennustöiden ohjaus x x vastaanottomittaukset, korjausehdotukset x Aalto-yliopisto. ELEC-E5640 Meluntorjunta L. Teollisuusmeluntorjunta 8

9 Melulähteiden paikallistaminen Tekniikoita äänilähteen löytämiseksi: kysyminen työntekijöiltä aistinvarainen kokemusperäinen äänenpainetason mittaukset intensiteettimittaus värähtelymittaus akustinen kamera (harvoin soveltuu) Kun melulähteet on paikallistettu, on arvioitava, missä määrin melulähteitä voi ja kannattaa vaimentaa! ESIM: Jos kokonaistaso on 100 db ja äänekkäimmän laitteen osuus on 97 db ei sen vaimentaminen kannata. Aalto-yliopisto. ELEC-E5640 Meluntorjunta L. Teollisuusmeluntorjunta 9

10 laitteiden kehittäminen ja ääntä vaimentavat kuulonsuojainten * Aalto-yliopisto. ELEC-E5640 Meluntorjunta L. Teollisuusmeluntorjunta 10

11 Meluntorjunta äänilähteen luona laitteiden kehittäminen ja ääntä v aimentavat kuulonsuojainten * laitteiden kehittäminen ja ääntä vaimentavat Aalto-yliopisto. ELEC-E5640 Meluntorjunta L. Teollisuusmeluntorjunta 11

12 Vähämeluisten laitteiden valinta laitteiden kehittäminen ja ääntä v aimentavat kuulonsuojainten * Jos henkilökohtaiset melualtistustasot L A,eq,8h uhkaavat nousta työpisteessä yli 80 db, tulisi laitteen melupäästön olla yksi hankintapäätöksen kriteeri. VnA 400/2008 Konedirektiivi 2006/42/EY. Ohjeissa on annettava seuraavat tiedot koneen synnyttämästä melupäästöstä A-painotettu äänenpaineen ekvivalenttitaso työskentelypaikoilla, jos se ylittää 70 db(a); tason jäädessä tämän arvon alapuolelle siitä on ilmoitettava, C-painotettu äänenpaineen huippuarvo työskentelypaikoilla, jos se ylittää 63 Pa (130 db vertailuarvo suhteessa 20 mpa), Äänitehotaso, jos A-painotettu äänenpaineen ekvivalenttitaso ylittää 85 db(a) työskentelypaikoilla. L AeqT L Cpkmax L WA Aalto-yliopisto. ELEC-E5640 Meluntorjunta L. Teollisuusmeluntorjunta 12

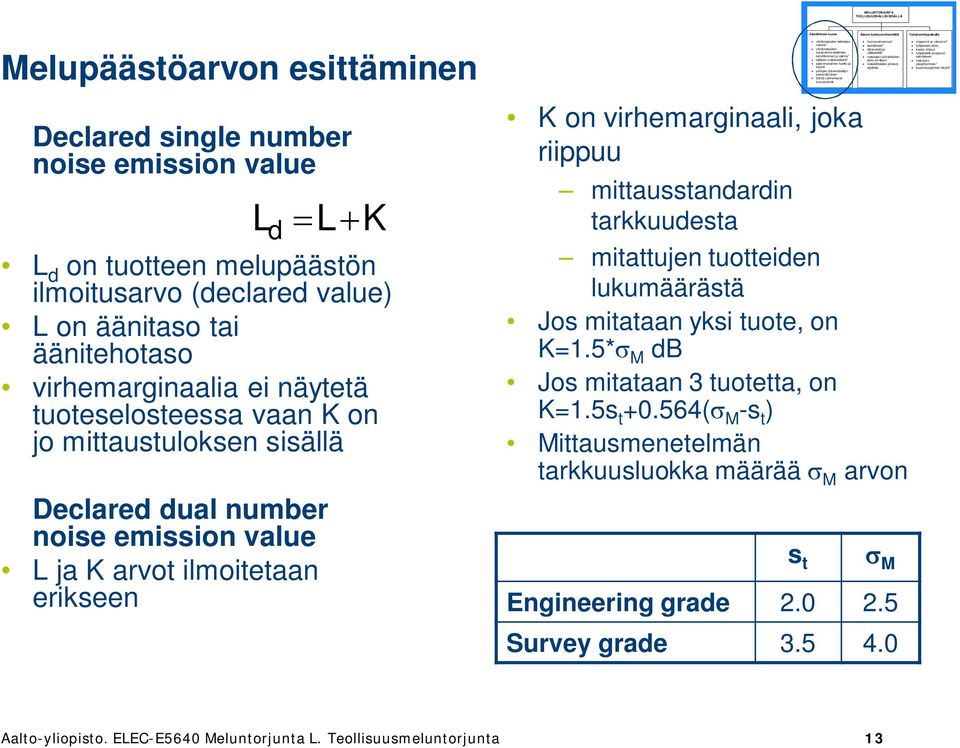

13 Melupäästöarvon esittäminen Declared single number noise emission value L d = L+ K L d on tuotteen melupäästön ilmoitusarvo (declared value) L on äänitaso tai äänitehotaso virhemarginaalia ei näytetä tuoteselosteessa vaan K on jo mittaustuloksen sisällä Declared dual number noise emission value L ja K arvot ilmoitetaan erikseen K on virhemarginaali, joka riippuu mittausstandardin tarkkuudesta mitattujen tuotteiden lukumäärästä Jos mitataan yksi tuote, on K=1.5*s M db Jos mitataan 3 tuotetta, on K=1.5s t (s M -s t ) Mittausmenetelmän tarkkuusluokka määrää s M arvon s t laitteiden kehittäminen ja ääntä v aimentavat s M Engineering grade Survey grade kuulonsuojainten * Aalto-yliopisto. ELEC-E5640 Meluntorjunta L. Teollisuusmeluntorjunta 13

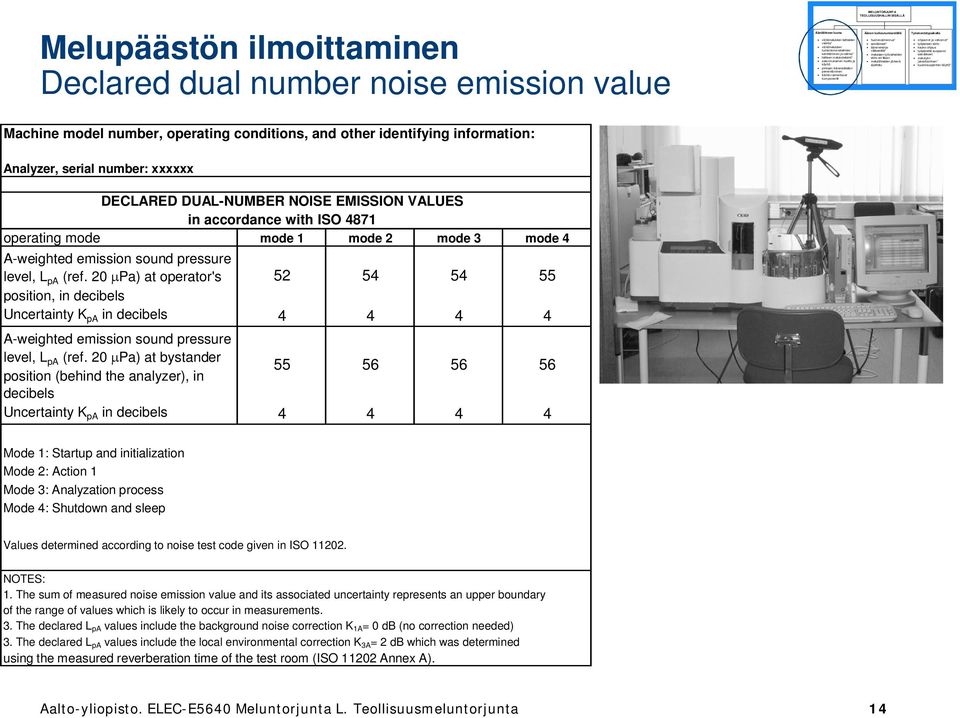

14 Melupäästön ilmoittaminen Declared dual number noise emission value MELUNTORJUNTA laitteiden kehittäminen ja ääntä v aimentavat kuulonsuojainten * Machine model number, operating conditions, and other identifying information: Analyzer, serial number: xxxxxx DECLARED DUAL-NUMBER NOISE EMISSION VALUES in accordance with ISO 4871 operating mode mode 1 mode 2 mode 3 mode 4 A-weighted emission sound pressure level, L pa (ref. 20 mpa) at operator's position, in decibels Uncertainty K pa in decibels A-weighted emission sound pressure level, L pa (ref. 20 mpa) at bystander position (behind the analyzer), in decibels Uncertainty K pa in decibels Mode 1: Startup and initialization Mode 2: Action 1 Mode 3: Analyzation process Mode 4: Shutdown and sleep Values determined according to noise test code given in ISO NOTES: 1. The sum of measured noise emission value and its associated uncertainty represents an upper boundary of the range of values which is likely to occur in measurements. 3. The declared L pa values include the background noise correction K 1A = 0 db (no correction needed) 3. The declared L pa values include the local environmental correction K 3A = 2 db which was determined using the measured reverberation time of the test room (ISO Annex A). Aalto-yliopisto. ELEC-E5640 Meluntorjunta L. Teollisuusmeluntorjunta 14

15 Tuotantolinjan melupäästö laitteiden kehittäminen ja ääntä v aimentavat kuulonsuojainten * Mittaus käyttäjän paikalta (operator's position) tai ns. todennäköisestä paikasta Emission sound pressure level (kaiun vaikutus eliminoitu) Aalto-yliopisto. ELEC-E5640 Meluntorjunta L. Teollisuusmeluntorjunta 15

16 ESIM Vähämeluisen laitteen valinta maalauslinjalla kuivatukseen käytetty puhalluspilli meluisa 122 dba kaikuisan sisällä ja ulkona 100 db tilaan akustiikkalevyt ja pilliin vaimentava suutin sisämelu laski 22 dba ja ulkopuolinen 26 dba Äänenpainetaso [db] Taajuus [Hz] laitteiden kehittäminen ja ääntä v aimentavat Lähtötilanne, 122 db Vaimennettu suutin, 105 db Vaimennettu suutin ja huonevaimennus, 100 db kuulonsuojainten * Aalto-yliopisto. ELEC-E5640 Meluntorjunta L. Teollisuusmeluntorjunta 16

17 ESIM Vähämeluisampi tuotantomenetelmä laitteiden kehittäminen ja ääntä v aimentavat kuulonsuojainten * 170x70x10 m tuotantotila kivilaikalla toimivia reunanhiontapisteitä 3 kpl äänitehotaso 117 db(a) työpisteessä, yli 95 dba ympäristössä päivittäinen melualtistus työntekijällä 104 db(a) Edullisin meluntorjuntakeino oli menetelmän vaihto: kivilaikka vaihdettiin nauhaan; vaati uuden hiontarobotin db-arvot putosivat 14 db nauhahionta synnytti pölyongelman, jota varten piti parantaa kohdepoistoa Aalto-yliopisto. ELEC-E5640 Meluntorjunta L. Teollisuusmeluntorjunta 17

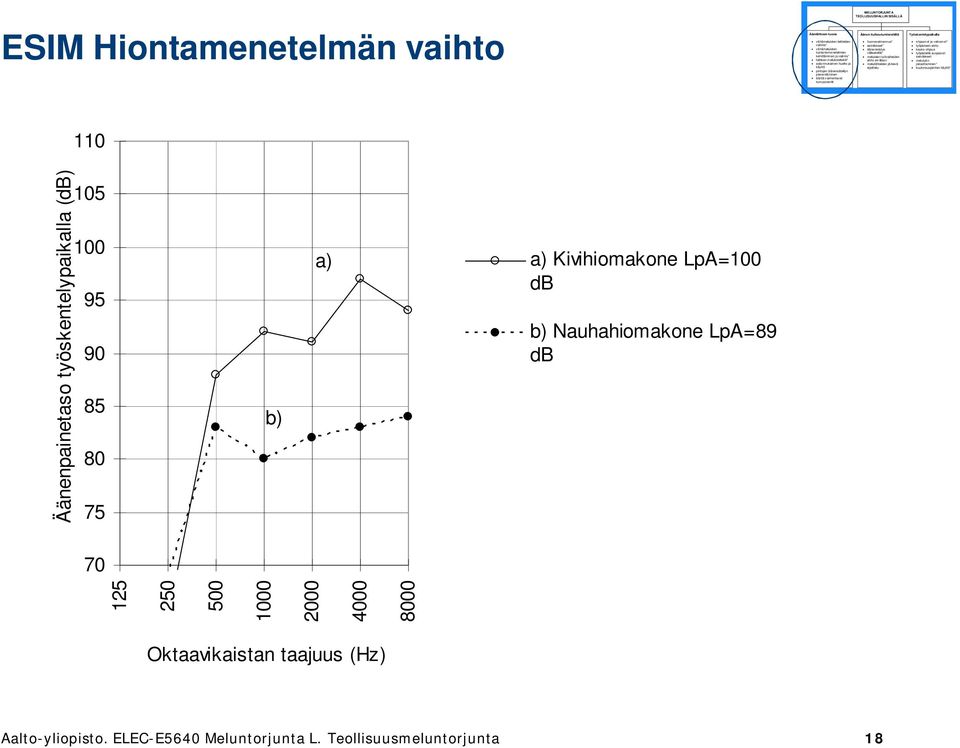

18 ESIM Hiontamenetelmän vaihto MELUNTORJUNTA laitteiden kehittäminen ja ääntä v aimentavat kuulonsuojainten * Äänenpainetaso työskentelypaikalla (db) b) a) a) Kivihiomakone LpA=100 db b) Nauhahiomakone LpA=89 db Oktaavikaistan taajuus (Hz) Aalto-yliopisto. ELEC-E5640 Meluntorjunta L. Teollisuusmeluntorjunta 18

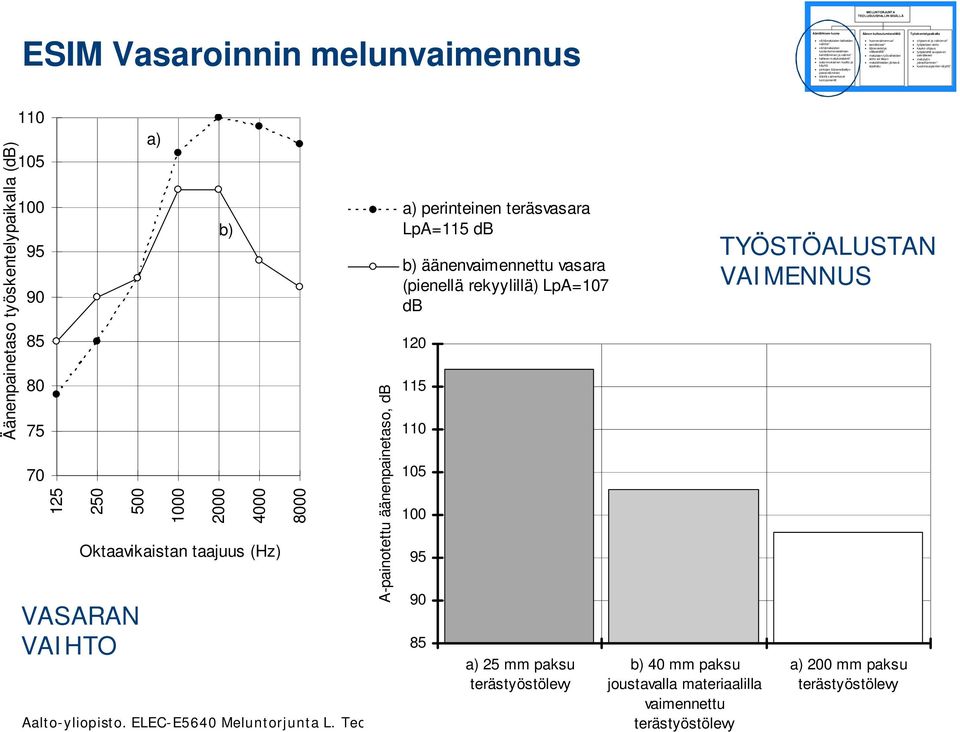

19 ESIM Vasaroinnin melunvaimennus laitteiden kehittäminen ja ääntä v aimentavat kuulonsuojainten * Äänenpainetaso työskentelypaikalla (db) VASARAN VAIHTO a) 1000 b) Oktaavikaistan taajuus (Hz) 8000 A-painotettu äänenpainetaso, db a) perinteinen teräsvasara LpA=115 db b) äänenvaimennettu vasara (pienellä rekyylillä) LpA=107 db TYÖSTÖALUSTAN VAIMENNUS a) 25 mm paksu b) 40 mm paksu a) 200 mm paksu terästyöstölevy joustavalla materiaalilla terästyöstölevy vaimennettu Aalto-yliopisto. ELEC-E5640 Meluntorjunta L. Teollisuusmeluntorjunta terästyöstölevy 19

20 Kotelointi laitteiden kehittäminen ja ääntä v aimentavat kuulonsuojainten * Kokonainen kotelointi Suositus, koska tehokkain Läpivientien ratkaiseminen Vaimennus riippuu tiiveydestä rakenteen ääneneristävyydestä sisäpuolisesta absorptiosta Osittainen kotelointi kannattaa, jos jokin koneen osa tai osapinta säteilee selvästi (5 db) muita enemmän ääntä Kotelointi tehdään äänekkäimmän koneen osan kohdalle Huomioitavat asiat: Kotelon haitat tuotantoon minimoitava Käyttäjät osallistettava suunnitteluun Huoltotoimien helppous purettavuus ja avattavuus Valaistus ja ilmastointiolosuhteet Ovien ja ikkunoiden paikat ja Kulkeminen kotelon ympärillä Ylikuumenemisen välttäminen Sähkö- ja automaatiosuunnittelu Läpivientien paikat ja määrät Mekaaninen kestävyys Muut turvallisuustekijät ja ympäristövaikutukset Aalto-yliopisto. ELEC-E5640 Meluntorjunta L. Teollisuusmeluntorjunta 20

21 Koteloinnin äänenvaimennus W=lähteen teho W t =läpäissyt teho seinärakenteen läpäisysuhde t w Ilmaääneneristävyys R Sisäpinnan absorptiosuhde a w Aukkojen pinta-alan S a ja kotelon seinäpinta-alan S w suhde a w kotelon ala S w lähde W t w t a laitteiden kehittäminen ja ääntä v aimentavat aukon ala S a kuulonsuojainten * Aukon (aperture) läpäisysuhde t a Yleensä oletetaan t a =1. D W = 10lg W = 10lg S S w a t ( a + t ) S S w a w t w w + t + t a a Aalto-yliopisto. ELEC-E5640 Meluntorjunta L. Teollisuusmeluntorjunta 21

22 Koteloinnin äänenvaimennus D laitteiden kehittäminen ja ääntä v aimentavat kuulonsuojainten * vähän aukkopintaa jonkin verran aukkopintaa paljon aukkopintaa A [%] a R [db] D [db] Kuoren ääneneristävyys R sisäpinnan absorptiosuhde a aukkojen kokonaisala S a koteloitava äänilähde kotelon kokonaisala S A% on aukkojen pinta-alan S a ja kotelon seinäpinta-alan S w suhde Aalto-yliopisto. ELEC-E5640 Meluntorjunta L. Teollisuusmeluntorjunta 22

23 Koteloinnin äänenvaimennus Jos halutaan yli 10 db eristys, tulee yhdistää äänieristys (massalevy) absorptio (huokoinen levy) Muutos A. Tärinäeristys Tärinäeristimet Kone Muutos C: Koteloinnin läpivientien parannus Kone Vuoratut kanavat ilmanvaihdolle Muutos B: Kotelointi, läpivientiaukot suuria Ilmanvaihtoaukot Kone Äänenpainetaso [db] Muutos D: Koteloinnin sisäpintojen lisäabsorptio laitteiden kehittäminen ja ääntä v aimentavat MELUNTORJUNTA kuulonsuojainten * ääntä absorboivaa materiaalia Taajuus [Hz] Aalto-yliopisto. ELEC-E5640 Meluntorjunta L. Teollisuusmeluntorjunta 23 Kone Alkuperäinen, 96 dba Muutos A, 96 dba Muutos B, 89 dba Muutos C, 78 dba Muutos D, 73 dba

24 ESIM Melukotelo Ultraäänellä toimivan reunankäsittelykone Alkutilanteessa db(a) koneen ympärillä CAD-rakennepiirustus Koteloinnin jälkeen vaimennus oli aluksi 10 db vuotojen takia Lisätiivistysten jälkeen vaimennus db. Äänitaso koneen ympärillä painui alle 85 db(a) Työterveiset 12/99 Äänenpainetaso koneen ympärillä [db] Alkutilanne, 106 db 20 Kotelon kanssa, 83 db Taajuus [Hz] laitteiden kehittäminen ja ääntä v aimentavat kuulonsuojainten * Aalto-yliopisto. ELEC-E5640 Meluntorjunta L. Teollisuusmeluntorjunta 24

25 ESIM Muovisorvin työstökaran meluloukku laitteiden kehittäminen ja ääntä v aimentavat kuulonsuojainten * Aalto-yliopisto. ELEC-E5640 Meluntorjunta L. Teollisuusmeluntorjunta 25

26 ESIM Muovisorvin työstökaran meluloukku laitteiden kehittäminen ja ääntä v aimentavat kuulonsuojainten * Äänitaso työpisteessä, db Dyna 9000 rpm, ennen meluntorjuntaa, 82 dba Dyna 9000 rpm, meluntorjunnan jälkeen, puhallin ei käy, 68 dba k Taajuus, Hz 3.15k 6.3k 12.5k Aalto-yliopisto. ELEC-E5640 Meluntorjunta L. Teollisuusmeluntorjunta 26

27 ESIM Hiekkapuhaltimien melukotelointi laitteiden kehittäminen ja ääntä v aimentavat kuulonsuojainten * intensiteettimittauksen mukaan puhallinosa säteili ääntä 15 db enemmän kuin sähkömoottori puhallinosa koteloitiin melutasot 93 dba à 84 dba Aalto-yliopisto. ELEC-E5640 Meluntorjunta L. Teollisuusmeluntorjunta 27

28 ESIM Uritusautomaatin melukotelointi laitteiden kehittäminen ja ääntä v aimentavat kuulonsuojainten * Vanha uritusautomaatti melutaso 100 db ympäristössä sijainti puristamossa erillään kokoonpanosta ja tuotannosta, osavalmisteet tehty välivarastoon aiheuttaa paljon trukkiliikennettä ja tuotannonohjaus hankalaa Uusi uritustyöstökeskus hinta noin 1.6 M sijoitus kokoonpano/tuotantoosastolle vaatimuksena 75 db koneen ympäristössä valmistajan melukotelon hinta (5 % koneen hinnasta) Hyödyt alle 75 db ei meluongelmia valmistus suoraan tuotantoon ei välivarastointia ei välivarastoja trukkiliikenne alle puoleen ja tapaturmariskit samaten Tuotantopäällikön arvio: kotelon aiheuttama lisäkustannus kuoleentuu jo tuotannollisilla hyödyillä alle 5 vuodessa lisänä työsuojelulliset hyödyt oliko kotelon osto nolla-investointi? Aalto-yliopisto. ELEC-E5640 Meluntorjunta L. Teollisuusmeluntorjunta 28

29 ESIM Melukotelo laitteiden kehittäminen ja ääntä v aimentavat kuulonsuojainten * Polkupyörän haarukan katkaisukone ikkuna 450 Äänenpainetaso [db] huolto-ovi 1000x1700 huolto-ovi 1250x k Taajuus [Hz] 2k 4k 8k 1740 Alussa 92 dba CAD suunnitelma Koteloituna 74 dba Aalto-yliopisto. ELEC-E5640 Meluntorjunta L. Teollisuusmeluntorjunta Ennen melukoteloa, 92 db Melukotelon kanssa; 73 db Taustamelu tuotantotilassa; 70 db

30 Ääneneristys ja osastointi laitteiden kehittäminen ja ääntä v aimentavat kuulonsuojainten * Meluisat tuotantovaiheet erilleen hiljaisista Tulisi tunnistaa tuotanto tai sen osat tai laitteet, jossa ei tarvita miehitystä ja osastoida se Meluisia tuotantovaiheita ei miehitetyn salin keskelle Äänieristysvaatimus riippuu tasoerosta meluavan tilan (L A,eq,1 ) ja hiljaisen (L A,eq,2 ) tilan välillä Karkeissa laskelmissa voidaan soveltaa julkisivurakenteiden ääneneristyksen mitoitusmenetelmää, koska melu yleensä pientaajuista ja spektriä ei tarkkaan tunneta. Karkea nyrkkisääntö osastoivan seinärakenteen ilmaääneneristyksen mitoitukseen: R w + C tr > L A,eq,1 -L A,eq, db Aalto-yliopisto. ELEC-E5640 Meluntorjunta L. Teollisuusmeluntorjunta 30

31 Meluntorjunta äänen kulkeutumisreitillä laitteiden kehittäminen ja ääntä vaimentavat kuulonsuojainten * Aalto-yliopisto. ELEC-E5640 Meluntorjunta L. Teollisuusmeluntorjunta 31

32 Ääneneristyksen mitoittaminen laitteiden kehittäminen ja ääntä vaimentavat kuulonsuojainten * Toimistot, valvomot ja taukotilat äänieristettävä tuotantotiloista. Suunniteltaessa rakenteita kannattaa käytetään julkisivurakenteiden ääneneristyksen mitoitusmenetelmää, koska teollisuusmelu on usein pientaajuista. Luku 2.20 oppikirjassa. Menetelmä antaa tavoitetasot rakenteiden Rw+Ctr arvolle. Aalto-yliopisto. ELEC-E5640 Meluntorjunta L. Teollisuusmeluntorjunta 32

33 ESIM: Ilmaääneneristyksen mitoitus tuotantotilan ja taukotilan välillä laitteiden kehittäminen ja ääntä vaimentavat MELUNTORJUNTA kuulonsuojainten * Taukotila: mitat: 8x6x3 m Pinta-ala S H =48m 2. Seinän ala: S=24m 2. Oven ala: S i =2m 2. Tuotantotila: L A,eq,1 =100 db Taukotila, tavoite: L A,eq,2 <50 db Tasoero DL A =L A,eq,1 -L A,eq,2 =50 db S/S H =0.5 à K 1 = -2 S i /S=0.04 à K 2 =-6 taukotila miehittämätön tuotantotila S/S H K 1 (db) miehitetty tuotantotila (SS i )/S K 2 (db) S = julkisivuseinän pinta-ala huoneessa, m 2 S H = huoneen lattiapinta-aa SS i = julkisivussa olevien ovien ja ikkunoiden yhteispinta-ala Vaatimus R tr,vaad =DL A +K 1 +7=55 db. Seinä: R A,tr =R tr,vaad +3=58 db. Ovi: R A,tr = R tr,vaad +K 2 =49 db. R A,tr =R W +C tr Aalto-yliopisto. ELEC-E5640 Meluntorjunta L. Teollisuusmeluntorjunta 33

34 Huonevaimennuksen lisääminen laitteiden kehittäminen ja ääntä vaimentavat kuulonsuojainten * Huonevaimennusta lisäämällä: ääniympäristö tuntuu miellyttävämmältä. puhekommunikointi helpottuu; äänten tulosuunta on helpompi arvioida; melutaso pienenee etenkin kaukana äänilähteistä (yli 5 m); seinäkkeiden ja muiden esteiden äänenvaimennuskyky paranee; Huonevaimennus ei yleensä laske henkilökohtaista melualtistusta, joka riippuu pääosin suoraan laitteesta korvaan kulkeutuvasta äänestä. diffuusi (a) diffuusi (b) (a) keskimääräinen absorptiosuhde 0.1 (b) keskimääräinen absorptiosuhde 0.6 Äänitason muutos DL [db] 0 Osipov (a) -5 Osipov (b) Etäisyys [m] Aalto-yliopisto. ELEC-E5640 Meluntorjunta L. Teollisuusmeluntorjunta 34

35 Meluntorjunta sisätiloissa Huonevaimennuksen lisääminen laitteiden kehittäminen ja ääntä vaimentavat MELUNTORJUNTA kuulonsuojainten * Kustannussyistä kannattaa suosia EN luokan A absorptiomateriaaleja Melun taajuussisältö olisi syytä tuntea. Mitä paksumpi villa, sitä parempi absorptio pientaajuuksilla Vaimennus on kallista: Miehittämättömissä tiloissa ei huonevaimennusta tarvita katto pinnoitetaan vähintään 75 % sen pinta-alasta. kaksi toisiinsa nähden kohtisuoraa seinäpintaa pinnoitetaan vähintään 50 % niiden pinta-alasta. Materiaali tulisi sijoittaa seinien alaosiin. meluseinäkkeiden pinnat pinnoitetaan molemmin puolin 100 % pinta-alasta. 20 mm villa, kiinni taustassa 100 mm villa, kiinni taustassa Taajuus Absorptiosuhde Vaimennus Taajuus Absorptiosuhde Vaimennus [Hz] [db] [Hz] [db] Aalto-yliopisto. ELEC-E5640 Meluntorjunta L. Teollisuusmeluntorjunta 35

36 ESIM Epäonnistunut akustointi laitteiden kehittäminen ja ääntä vaimentavat kuulonsuojainten * yleismelutasoa vaimennettiin 50 % katto-akustoinnilla ruiskutettava 18 mm materiaali "Tested in USA" yleismelutason piti laskea db ja jälkikaiunta-ajan pudota 2,5 s à 1,0 s toteutui db ja 2 sekuntia tilaaja ei maksanut kokonaan ja urakoija vei asian oikeuteen, kummallakin puolella omat akustiikkakonsultit kattomateriaalin pala testattiin laboratoriossa: ei täyttänyt tuote-esitteen mukaisia absorptiosuhdearvoja Absorptiosuhde Laboratoriossa todennettu Esitteessä ilmoitettu Taajuus, Hz Aalto-yliopisto. ELEC-E5640 Meluntorjunta L. Teollisuusmeluntorjunta 36

37 ESIM Onnistunut akustointi kutomakoneet aiheuttivat db(a) tasaisen äänitason halliin 16 koneesta puolet aina käynnissä Kotelointi ei tullut kyseeseen Seinät ja kattopalkit pinnoitettiin luokan A materiaalilla Jälkikaiunta-aika laski alle puoleen Melutaso laski db. Melutason laskusta hyötyivät myös seinän takana olevat toimihenkilöt. Jälkikaiunta-aika, s Taajuus, Hz Ennen Jälkeen 4000 villaa Aalto-yliopisto. ELEC-E5640 Meluntorjunta L. Teollisuusmeluntorjunta 37

38 ESIM Anodivalimon huonevaimennus laitteiden kehittäminen ja ääntä vaimentavat kuulonsuojainten * Aalto-yliopisto. ELEC-E5640 Meluntorjunta L. Teollisuusmeluntorjunta 38

39 Meluntorjunta sisätiloissa Seinäkkeet a) Heijastava katto ja seinäke laitteiden kehittäminen ja ääntä vaimentavat MELUNTORJUNTA kuulonsuojainten * Vaimennus 0 ja 10 db välillä Ei tarvita suurta massaa vaan korkeutta, leveyttä ja ympäröivien huonepintojen vaimentamista Äänilähde Tyypillinen rakenne: 1. äänenvaimennuslevyä suojaava rei'itetty pelti, rei'itetyn alueen osuus vähintään 15 % 2. vähintään 50 mm villa 3. teräslevy (>10 kg/m 2 ) 4. kuten 2 5. kuten b) Absorboiva katto ja seinäke Äänilähde Aalto-yliopisto. ELEC-E5640 Meluntorjunta L. Teollisuusmeluntorjunta 39

40 ESIM Osastointi seinäkkeellä laitteiden kehittäminen ja ääntä vaimentavat kuulonsuojainten * 140x20x10 m hallissa sekä koneistus- että levyseppätyötä jälkimmäisten melu haittasi edellisiä, vaikka katto oli akustoitu tilaan toivottiin meluseinä asiantuntijan suunnittelemana meluseinäkkeen ylle jätettiin hallinosturin mentävä aukko äänenvaimennus 10 db mallinnettu arvo oli samaa luokkaa Äänenvaimennus [db] Aalto-yliopisto. ELEC-E5640 Meluntorjunta L. Teollisuusmeluntorjunta Taajuus [Hz]

41 kattopalkki 2 seinäke 72 m leveys 13 m korkeus 5,5 m meluverho pariovet leveys 3 m korkeus 5,5 m vapaa aukko (korkeus n. 2 metriä) 2 seinäke 5,5 m leveys 1 m korkeus 5,5 m ikkunat LÄHIKUVA KONEPAJAN MELUSEINÄKKEISTÄ kulkuaukko 1m x 2m Aalto-yliopisto. ELEC-E5640 Meluntorjunta L. Teollisuusmeluntorjunta 41

42 VAAKALEIKKAUS SEINÄKKEESTÄ RUNKORAKENTEEN MITOITUS TEHTÄVÄ ERIKSEEN Aalto-yliopisto. ELEC-E5640 Meluntorjunta L. Teollisuusmeluntorjunta 42

43 ESIM Neulaamon meluseinä laitteiden kehittäminen ja ääntä vaimentavat kuulonsuojainten * Suuret neulaimet aiheuttivat häiritsevää melua työpisteeseen Suunniteltiin meluseinä, joka erottaa neulaimet eri tilaan ODEON-mallin avulla ennustettu vaimennus oli db(a) Rakennustöiden jälkeen mitattu vaimennus oli noin 6 dba Seinä akustoitiin myös äänilähteen puolelta, jolloin äänitaso ei kasvanut lähteen luona Aalto-yliopisto. ELEC-E5640 Meluntorjunta L. Teollisuusmeluntorjunta 43

44 ESIM Epäonnistunut meluseinä laitteiden kehittäminen ja ääntä vaimentavat kuulonsuojainten * pesupaikalta kantautui puhalluspillien suhina tuotantotila 70x35x20 m alue eristettiin 6 m korkealla seinäkkeellä seinäkkeen äänenvaimennus kaiuttimella ennen ja jälkeen seinäkkeen vaimennus vain 1-2 db! parempi tulos: seinäke sisäpinta absorboiva huoneessa enemmän absorptiota ÄÄNILÄHDE Aalto-yliopisto. ELEC-E5640 Meluntorjunta L. Teollisuusmeluntorjunta 44

45 ESIM Seinäke ja huonevaimennus laitteiden kehittäminen ja ääntä vaimentavat kuulonsuojainten * Aalto-yliopisto. ELEC-E5640 Meluntorjunta L. Teollisuusmeluntorjunta 45

46 ESIM Auralisointitekniikka Jälkikaiunta-aika, s laitteiden kehittäminen ja ääntä vaimentavat MELUNTORJUNTA kuulonsuojainten * jälkeen 0.5 ennen Taajuus, Hz Työpiste kohdassa 2 Alkutilanne: L A =84 db Pelkkä akustointi: L A =80 db Akustointi ja seinäke: L A =71 db Aalto-yliopisto. ELEC-E5640 Meluntorjunta L. Teollisuusmeluntorjunta 46

47 Meluntorjunta työskentelypaikalla laitteiden kehittäminen ja ääntä vaimentavat kuulonsuojainten * kuulonsuojainten * Aalto-yliopisto. ELEC-E5640 Meluntorjunta L. Teollisuusmeluntorjunta 47
