1 Käyttöohjeet + KONEEN TOIMITUSOHJEET... Sivu 3 "Alkuperäisen käyttöohjeen käännös" Nr M.0 ALPINTOP 300 U (Tyyppi SK285: ) Karhotin

2 Arvoisa viljelijä! Olet tehnyt hyvän valinnan, kun olet ostanut Pöttinger-koneen. Tarjoamme Sinulle laatua ja tehoa sekä luotettavan huollon. Jotta voisimme arvioida maatalouskoneidemme käyttöolosuhteita ja ottaa niiden asettamat vaatimukset entistä paremmin huomioon uusien koneiden suunnittelussa, pyydämme Sinulta muutamia tietoja. Silloin voimme myös pitää Sinut ajan tasalla uutuuksista. Tuotevastuu, tiedottamisvelvollisuus Tuotevastuulaki velvoittaa valmistajaa ja kauppiasta antamaan asiakkaalle koneen oston yhteydessä sen käyttöohjeet ja perehdyttämään hänet koneeseen sekä käyttö-, turvallisuus- ja huolto-ohjeisiin. Todisteeksi siitä, että kone ja käyttöohjeet on luovutettu asianmukaisesti, - tulee lomake A palauttaa allekirjoitettuna maahantuojalle. - B-osa jää kauppiaalle ja C asiakkaalle. Tuotevastuulain puitteissa jokainen viljelijä on yrittäjä. Tuotevastuulain mukainen tuotevahinko on koneen aiheuttama, mutta ei konetta itseään koskeva vahinko. Vastuuvelvollisuuteen kuuluu omavastuuosuus (500 ). Urakointikäytössä aiheutuneet tuotevastuulain mukaiset vahingot eivät kuulu vastuuvelvollisuuden piiriin. HUOMIO! Jos kone myöhemmin vaihtaa omistajaa, käyttöohjeet on toimitettava koneen mukana ja uuden käyttäjän tulee perehtyä näihin ohjeisiin. Pöttinger-Newsletter Alan ajankohtaiset tiedot, hyödylliset linkit ja viihde ALLG./BA SEITE 2 / 0000-SF

3 TAVARAN VASTAANOTTAMI SEN OHJEET Kappale Dokument D ALOIS PÖTTINGER Maschinenfabrik GmbH A-4710 Grieskirchen Puhelin +43 (0) Faksi +43 (0) GEBR. PÖTTINGER GMBH D Landsberg/Lech, Spöttinger-Straße 24 Puhelin / 112 Faksi GEBR. PÖTTINGER GMBH Servicezentrum D Landsberg/Lech, Spöttinger-Straße 24 Puhelin / 231 Faksi Pyydämme tarkastamaan seuraavat kohdat tuotevastuulain mukaisesti. Merkitse rastilla läpikäydyt kohdat. X Kone todettu lähetyslistan mukaiseksi. Kaikki mukaan pakatut osat on poistettu koneesta. Kaikki turvallisuuteen liittyvät laitteet, voimansiirtoakseli ja käyttölaitteet ovat mukana. Koneen käyttö, käyttöön otto ja huolto sekä käyttöohjeen antamat ohjeet on asiakkaan kanssa läpikäyty ja hänelle selitetty. Renkaiden oikea ilmanpaine on tarkistettu. Pyörämuttereiden kireys on tarkistettu. Oikea voimanoton pyörimisnopeus on ilmoitettu asiakkaalle. Kone sovitettu traktoriin: Kolmipistenostolaite Voimansiirtoakselin oikea pituus todettu. Koeajo suoritettu eikä ongelmia ole havaittu. Toimintaa selostettu koeajon aikana. Kääntö työ- ja kuljetusasentoon selitetty. Tietoa lisä- ja valinnaisvarusteista annettu. Määräys käyttöohjeen lukemisesta on annettu. Todisteeksi siitä, että kone ja käyttöohjeet on luovutettu asianmukaisesti, - tulee lomake A palauttaa allekirjoitettuna maahantuojalle tai Internetin kautta ( - B-osa jää kauppiaalle ja - C asiakkaalle Dokum D Anbaugeräte - 3 -

4 SISÄLLYSLUETTELLO Sisällysluettello SISÄLLYSLUETTELLO CE-merkintä...4 Tarrojen selitykset...4 KIINNITYS Asentamiseen liittyviä yleisohjeita...5 Katukuljetus...5 Voimansiirtoakseli...5 Työasento...5 Laitteen tukeminen maahan...5 KULJETUS- JA TYÖASENNOT Vaihtaminen kuljetusasentoon...6 Käyttöpyörien asento...6 Ajo yleisillä teillä...6 Vaihtaminen työasentoon...6 KÄYTTÖ Yleisiä käyttöohjeita...7 Piikkien korkeuden säätö mm:iin...7 Voimansiirtoakselin pyörimisnopeus...7 KIINNITYS ETEEN JA PERÄÄN Kiinnitys- ja työskentelymahdollisuudet...8 Ajo eteenpäin eteen kiinnitetyllä koneella...8 Asennussarja (4) ja vetojouset (4a)...8 Asennus Reform METRACiin...8 Lisävaihteisto...9 Ajo eteenpäin perään kiinnitetyllä koneella...9 Tuntopyörän käyttö peräasennuksella...10 Kiinnittäminen sivulle...10 HUOLTO Huolto ja kunnossapito...12 Voimansiirtoakseli...12 Voitelukohdat...12 Koneen puhdistaminen...12 Talvisäilytys...12 Voitelukaavio...13 TEKNISET TIEDOT Tekniset tiedot...14 Roottoriharavan määräysten mukainen käyttö...14 Kiinnitys- ja työskentelymahdollisuudet...15 Tyyppikilpi...15 Lisävarusteet...16 LIITE Turvallisuusohjeita...20 Voimansiirtoakseli...22 Voiteluaineet...24 Traktorin ja työlaitteen yhdistelmä...26 CE-merkintä Valmistaja toimesta koneeseen kiinnitetty CE -merkki ilmoittaa koneen EU -kone- ja muiden direktiivien vaatimuksenmukaisuusvakuutuksesta. EU -vaatimuksenmukaisuusvakuutus (kts. liite). EU -vaatimuksenmukaisuusvakuutuksen allekirjoittamisen myötä valmistaja todistaa, että kone täyttää kaikki turvallisuus - ja työturvallisuusvaatimukset. Tarrojen selitykset Älä koskaan kosketa silppurikoneiston osia niin kauan, kun ne liikkuvat Älä mene roottorin alueelle moottorin käydessä Noudata liitteessä olevia turvallisuusohjeita! 1200-_INHALT_

5 KIINNITYS Asentamiseen liittyviä yleisohjeita Turvallisuusohjeita: ks. Liite-A1, kohdat 7.), 8a. - 8h.) Voimansiirtoakseli - Ennen ensimmäistä käyttöä voimansiirtoakselin pituus tulee tarkistaa ja tarvittaessa sovittaa (ks. myös kohtaa "Pituuden sovittaminen" liitteessä B. - Aseta kone kolmipistekiinnitykseen. Katukuljetus Yleisillä teillä saa ajaa vain luvussa "Kuljetusasento" kuvatulla tavalla. Työasento Ennen työn alkua Voimanottokoneisto tulee kytkeä päälle vasta sitten, kun kaikki turvalaitteet (suojukset, turvaovet, kotelot jne.) ovat kunnossa ja oikeilla paikoillaan. - Kiinnitä hydrauliset vetovarret (4) siten, että kone ei pääse kallistumaan sivuittain. - Työnnä tukijalka (5) sisään ja varmista kiinnitys. Laitteen tukeminen maahan Tue kone aina maahan tukevasti! - varmista, että laite ei voi vieriä pois tai kaatua kumoon. - älä seisota laitetta tuntopyörän päällä vaan käytä tukijalkaa. 1. Laske kone traktorin hydrauliikalla ja aseta tukijalan varaan. 2. Vedä voimansiirtoakseli ulos ja aseta se tuelle. Älä käytä varmuusketjua nivelakselin ripustamiseen! 3. Irrota laite hydrauliikasta. 950-_ANBAU_

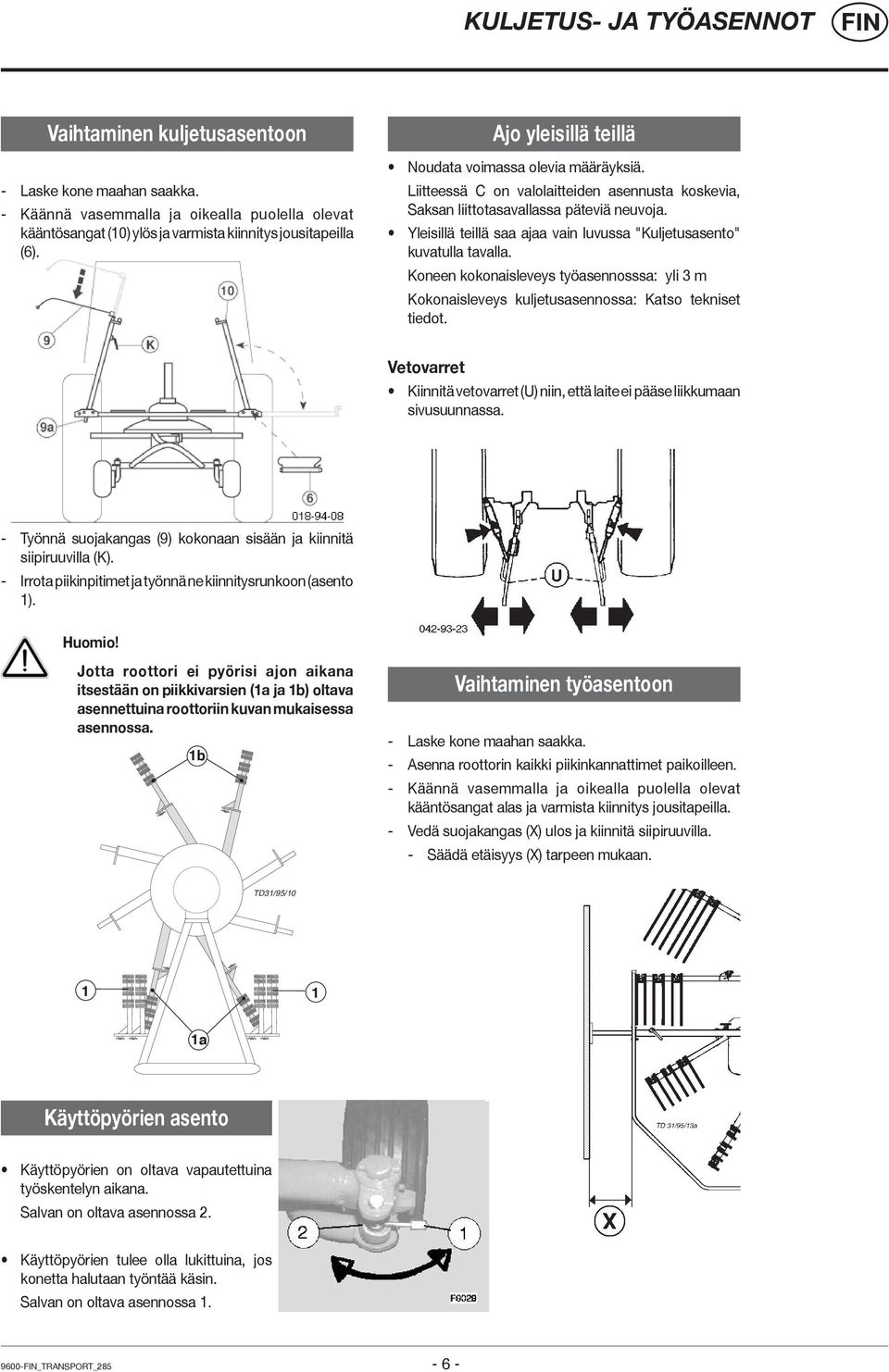

6 KULJETUS- JA TYÖASENNOT Vaihtaminen kuljetusasentoon - Laske kone maahan saakka. - Käännä vasemmalla ja oikealla puolella olevat kääntösangat (10) ylös ja varmista kiinnitys jousitapeilla (6). Ajo yleisillä teillä Noudata voimassa olevia määräyksiä. Liitteessä C on valolaitteiden asennusta koskevia, Saksan liittotasavallassa päteviä neuvoja. Yleisillä teillä saa ajaa vain luvussa "Kuljetusasento" kuvatulla tavalla. Koneen kokonaisleveys työasennosssa: yli 3 m Kokonaisleveys kuljetusasennossa: Katso tekniset tiedot. Vetovarret Kiinnitä vetovarret (U) niin, että laite ei pääse liikkumaan sivusuunnassa. - Työnnä suojakangas (9) kokonaan sisään ja kiinnitä siipiruuvilla (K). - Irrota piikinpitimet ja työnnä ne kiinnitysrunkoon (asento 1). Huomio! Jotta roottori ei pyörisi ajon aikana itsestään on piikkivarsien (1a ja 1b) oltava asennettuina roottoriin kuvan mukaisessa asennossa. 1b Vaihtaminen työasentoon - Laske kone maahan saakka. - Asenna roottorin kaikki piikinkannattimet paikoilleen. - Käännä vasemmalla ja oikealla puolella olevat kääntösangat alas ja varmista kiinnitys jousitapeilla. - Vedä suojakangas (X) ulos ja kiinnitä siipiruuvilla. - Säädä etäisyys (X) tarpeen mukaan. TD31/95/ a Käyttöpyörien asento Käyttöpyörien on oltava vapautettuina työskentelyn aikana. Salvan on oltava asennossa 2. Käyttöpyörien tulee olla lukittuina, jos konetta halutaan työntää käsin. Salvan on oltava asennossa _TRANSPORT_

7 KÄYTTÖ Yleisiä käyttöohjeita Noudata myös luvun KIINNITYS KEULAAN JA PERÄÄN ohjeita. Turvaohjeita: ks. liite A1, kohdat 1.) 3.) 4.) 8i.) Älä työskentele koneen alla, ellei sitä ole tuettu varmalla tavalla. Kaikkien roottoreiden lähellä suoritettavien töiden aikana voimansiirtoakselin pitää olla kytketty pois päältä. Voimansiirtoakselin pyörimisnopeus - Voimansiirtoakselin suurin pyörimisnopeus = 540 kierr./ min. Voimanottoakselin edullisin pyörimisnopeus on noin 450 rpm kierr./min. - Jos rehua irtoaa piikeistä takaisin jo haravoituun kaistaleeseen (epäpuhdas työ), voimansiirtoakselin nopeutta on alennettava. TD8/95/6a - Traktorin vetovarret (U) on säädettävä sivusuunnassa välyksettömiksi, jotta kone ei pääse heilumaan edestaisin. Huomio! Älä mene roottorin alueelle moottorin käydessä Valitse ajonopeus niin, että kaikki sato otetaan puhtaasti talteen. - Ylikuormitustilanteessa vaihda pienemmälle vaihteelle. - Jotta haravointityöstä tulisi puhdasta, roottorin pitää olla mahdollisimman vaakasuorassa. Hyvin lievä kallistus eteen on sallittu. Kyseinen kallistuskulma säädetään työntövarren (7) avulla. - Käyttöpyörien on oltava vapautettuina työskentelyn aikana (salpa asennossa 2). Piikkien korkeuden säätö mm:iin - Piikkien tulee koskettaa kevyesti maata. Säädön ollessa liian syvä rehu likaantuu tai kasvuston pinta vaurioituu. Suorita säätäminen tasaisella, kiinteällä alustalla. 1. Nosta kone ylös traktorin hydrauliikalla. 2. Koneen on oltava tuettu turvallisesti. 3. Löysää ruuvia (8) 4. Säädä molemmat pyörät ja kiinnitä ne ruuvin (8) avulla. - Aseta traktorin ohjausvipu (ST) "vapaalle" (kelluntaasentoon tai "laskuasentoon") _EINSATZ_

8 KIINNITYS ETEEN JA PERÄÄN Kiinnitys- ja työskentelymahdollisuudet Ajo eteenpäin eteen kiinnitetyllä koneella Tällä työtavalla on se etu, että traktori ei aja rehun yli. Niitos sijoitetaan oikealle ajosuuntaan katsottaessa. Tässä käyttötavassa on tuntopyörän (5) käyttö tarpeellinen. Työntövarsi - Mittapyörällä (5) varustetuissa konemalleissa käytetään ketjurakenteista työntövartta (6), jolloin kone mukautuu traktorin pitkittäissuunnassa tapahtuvasta liikkeestä huolimatta maanpinnan muotoon. Koska piikit ovat hyvin lähellä tukipyörää, ne seuraavat ihanteellisesti maanpinnan epätasaisuuksia. Tuloksena on puhdas karhotustulos. Asennussarja (4) ja vetojouset (4a) Kahden vetojousen (4a) käyttö parantaa tuntopyörän puristumista maata vasten. Silloin tuntopyörä toimii tarkemmin epätasaisessa maassa. 6 Eteenpäin ajon valmistelutoimet koneen ollessa kiinnitettynä eteen: Huomaa Voimansiirtoakselin kiertoluvulla 1000 on käytettävä reduktoria (2) (ks. seuraava sivu). 5 TD8/95/6a Pos. H Pos. F TD 31/95/5 1. Nosta kone ylös traktorin nostolaitteella. 2. Irrota ruuviliitos (S2). 3. Vipua (8) kääntämällä käännetään piikkiohjauksen kaarirataa ja juoksuakselia 180º. (asento F). TD 31/95/7a 4 KAT. II 4a Vetojouset asennetaan asennussarjan Asennus Reform METRACiin Yllä mainitun asennussarjan (4, 4a) tilalle on käytettävä rakennusryhmää Etuhydrauliikan painontasaaja. - Tämän rakennusryhmän (4b) käytössä on noudatettava valmistajan ohjeita! 4. Kiristä S2-ruuvit sen jälkeen. 5. Laske kone maahan asti traktorin hydrauliikalla ja aseta suojakangas sille puolelle, jolle karhon tulee muodostua. Huomautus ALPINTOP 300 U -laitetta voidaan keula-asennuksella käyttää ilman tuntopyörääkin (5). Tätä ei kyllä suositella, koska ilman tuntopyörää piikkien mukautuminen maahan ei ole optimaalista. Jos konemallissa ei ole mittapyörää (5), sitä on ajettava jäykällä työntövarrella (7). 7 TD 31/95/ _FRONTHECKANBAU_

9 KIINNITYS ETEEN JA PERÄÄN Neuvo: Kiinnitä keulakäytön tukijalka vasempaan aliohjainkonsoliin, jotta estetään tukijalan törmäämästä roottoreihin. Ajo eteenpäin perään kiinnitetyllä koneella Käyttö ilman tuntopyörää (5) ALPINTOP 300 U -laitetta voidaan peräasennuksella käyttää ilman tuntopyörääkin. Tässä käyttötavassa on käytettävä kiinteää yliohjainta (7). Niitos sijoitetaan ajosuuntaan katsoen oikealle. Ajosuunta Lisävaihteisto peräasennukseen - on käytettävä kääntövaihteistoa (1) keula-asennukseen - voimansiirtoakselin kiertoluvulla 1000 on käytettävä reduktoria (2). Laitteen valmistelu työskenneltäessä peräasennuksella eteenpäin ajaen: 1. Nosta kone ylös traktorin nostolaitteella. Vaihteen asennus Kulloinenkin vaihde kiinnitetään suoraan asennusrunkoon M 12 -varmistusmutterilla (4). TD 31/95/8 Pos. F Pos. H 2. Irrota ruuviliitos (S2). 3. Vipua (8) kääntämällä käännetään piikkiohjauksen kaarirataa ja juoksuakselia 180º. (asento H). Huomio! Asenna vaihdetta asentaessasi laakerin kiinnityksen kuusiokantaruuvit (5) aina kanta eteenpäin. 4. Kiristä S2-ruuvit sen jälkeen. 5. Laske kone maahan asti traktorin hydrauliikalla ja aseta suojakangas sille puolelle, jolle karhon tulee muodostua _FRONTHECKANBAU_

10 KIINNITYS ETEEN JA PERÄÄN Tuntopyörän käyttö peräasennuksella Mittapyörä Tuntopyörä on käytettävissä sekä etu- että peräasennuksella. Peräasennuksella on runkoon asennettava tuntopyörän asennussarja (5b). Työntövarsi - Mittapyörällä (5) varustetuissa konemalleissa käytetään ketjurakenteista työntövartta (6), jolloin kone mukautuu traktorin pitkittäissuunnassa tapahtuvasta liikkeestä huolimatta maanpinnan muotoon. Koska piikit ovat hyvin lähellä tukipyörää, ne seuraavat ihanteellisesti maanpinnan epätasaisuuksia.tuloksena on puhdas karhotustulos. 5 6 Kiinnittäminen sivulle Etu Niitoksen yliajo estetään. Tätä käyttötapaa varten hinauskisko asennetaan laitteeseen 8 :n asentoon. 8 0 TD 31/95/9a 1200-_FRONTHECKANBAU_

11 KIINNITYS ETEEN JA PERÄÄN Tuntopyörän kiinnittäminen vaihtopuoleisella asennuksella: - Kiinnitä konsoli reikiin 1 ja 2, niin että saadaan aikaan puolten porrastus. Kiinnitä 2 aluslevyä konsolin ulkopuolelle. - Kiinnitä reikälevy omilla ruuveilla reikiin 3 ja aluslevyä 2 3 Tuntopyörän asennus suoralla asennuksella: - Kiinni sekä konsoli että reikälevy reikiin 2 ja 4. - Kiinnitä yksi aluslevy sisä- ja yksi ulkopuolelle. 1 aluslevy 1200-_FRONTHECKANBAU_

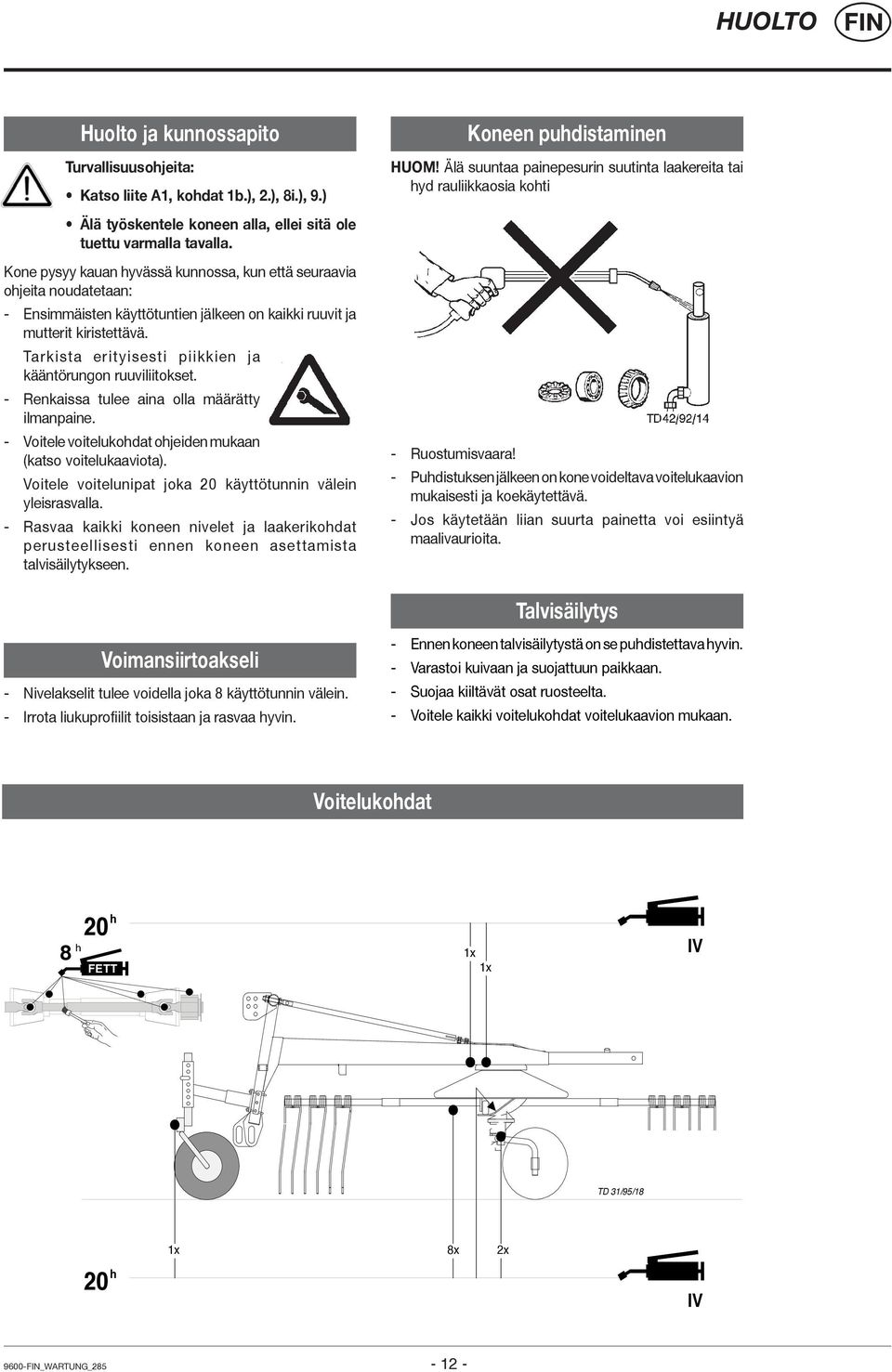

12 HUOLTO Huolto ja kunnossapito Turvallisuusohjeita: Katso liite A1, kohdat 1b.), 2.), 8i.), 9.) Älä työskentele koneen alla, ellei sitä ole tuettu varmalla tavalla. Kone pysyy kauan hyvässä kunnossa, kun että seuraavia ohjeita noudatetaan: - Ensimmäisten käyttötuntien jälkeen on kaikki ruuvit ja mutterit kiristettävä. Tarkista erityisesti piikkien ja kääntörungon ruuviliitokset. - Renkaissa tulee aina olla määrätty ilmanpaine. - Voitele voitelukohdat ohjeiden mukaan (katso voitelukaaviota). Voitele voitelunipat joka 20 käyttötunnin välein yleisrasvalla. - Rasvaa kaikki koneen nivelet ja laakerikohdat perusteellisesti ennen koneen asettamista talvisäilytykseen. Voimansiirtoakseli - Nivelakselit tulee voidella joka 8 käyttötunnin välein. - Irrota liukuprofiilit toisistaan ja rasvaa hyvin. Koneen puhdistaminen HUOM! Älä suuntaa painepesurin suutinta laakereita tai hyd rauliikkaosia kohti - Ruostumisvaara! - Puhdistuksen jälkeen on kone voideltava voitelukaavion mukaisesti ja koekäytettävä. - Jos käytetään liian suurta painetta voi esiintyä maalivaurioita. Talvisäilytys - Ennen koneen talvisäilytystä on se puhdistettava hyvin. - Varastoi kuivaan ja suojattuun paikkaan. - Suojaa kiiltävät osat ruosteelta. - Voitele kaikki voitelukohdat voitelukaavion mukaan. Voitelukohdat 20 h 8 h FETT 1x 1x IV TD 31/95/18 1x 8x 2x 20 h IV 9600-_WARTUNG_

13 FETT CZ Voitelukaavio X h X käyttötunnin välein 40 F 40 kuorman välein 80 F 80 kuorman välein 1 J kerran vuodessa 100 ha 100 ha:n välein FETT RASVA = Voitelunippojen lukumäärä = Voitelunippojen lukumäärä (IV) Katso liite Polttoaineet Liter Litraa * Versio N MazacÌ pl n X h každých X hodin 40 F každých 40 vozů 80 F každých 80 vozů 1 J 1 x ročně 100 ha po 100 ha FETT TUK = Počet mazacích hlaviček = Počet mazacích hlaviček (IV) Viz kapitola Mazací prostředky vydání Litre litru * Varianta viz. příručka výrobce Katso valmistajan ohjeet Smøreplan X h Hver X. arbeidstime 40 F Hvert 40. lass 80 F Hvert 80. lass 1 J 1 x årlig 100 ha Totalt 100 Hektar FETT FETT = Antall smørenipler = Antall smørenipler (IV) Se vedlegg "Betriebsstoffe" Liter Liter * Unntak Se instruksjon fra produsent DK Smøreplan X h Hver X. driftstime 40 F Hvert 40. læs 80 F Hvert 80. læs 1 J 1 gang årligt 100 ha For hver 100 hektar FETT Fedt = Antal smørenipler = Antal smørenipler (IV) Se smørediagrammet Liter Liter * Udstyrsvariant LV Se producentens anvisninger Eļļošanas plāns X h ik pēc katrām X darba stundām 40 F ik pēc katrām 40 piekabēm 80 F ik pēc katrām 80 piekabēm 1 J 1 x gadā 100 ha ik pēc katriem 100 hektāriem FETT smērviela = ziežvārstu skaits = ziežvārstu skaits (IV) skatīt pielikumu "Ekspluatācijas materiāli" Liter litri * varianti skatīt ražotāja instrukciju PL Plan smarowania X h smarowaê co X roboczogodzin 40 F smarowaê co 40 przejazdûw 80 F smarowaê co 80 przejazdûw 1 J smarowaê raz w roku 100 ha smarowaê co 100 ha FETT smar = iczba punktûw smarowania = iczba punktûw smarowania (IV) Litre litr * Wariant Zobacz instrukcjí obs ugi producenta S Määrimisplaan EE X h iga X töötunni järel 40 F iga 40 laadimiskorra järel 80 F iga 80 laadimiskorra järel 1 J 1 x aastas 100 ha iga 100 ha järel FETT MÄÄRE/ÕLI = määrdeniplite arv = määrdeniplite arv (IV) vt Lisa - määrdeained Liter liiter * variant LT valmistaja kasutusjuhendit Tepimo planas X h kas X eksploatacijos valandas 40 F kas 40 važiavimų 80 F kas 80 važiavimų 1 J 1 kartą per metus 100 ha kas 100 hektarų TEPALAS TEPALAS = slėginių tepalinių skaičius = slėginių tepalinių skaičius (IV) Žr. priedą Eksploatacinės medžiagos Liter Litrai * Variantas Žr. gamintojo instrukciją Smörjschema X h Varje X:e driftstimme 40 F Varje 40: e lass 80 F Varje 80: e lass 1 J 1 x årligen 100 ha Varje 100:e ha FETT FETT = Antal smörjnipplar = Antal smörjnipplar (IV) Se avsnitt Drivmedel Liter liter * Utrustningsvariant Se tillverkarens anvisningar 9900-NORDEN_LEGENDE-SCHMIERPL / BA/EL ALLG

14 TEKNISET TIEDOT Tekniset tiedot ALPINTOP 300 U (Tyyppi SK 285) Roottoreiden lukumäärä 1 Piikkivarsien määrä roottoria kohti 8 Kaksoispiikkien määrä piikkivartta kohden 3 Työleveys enint. 3 m Koneen leveys työasennossa (ilman suojakangasta) 2,5 m Kuljetusleveys roottorit ylhäällä 1,3 m Työpituus 1 2,7 m Kuljetuspituus 1 2,7 m Korkeus suurimmillaan 1,6 m Tarvittava teho alk. 12 kw (17 ps) Paino voimansiirtoakseleineen 250 kg Voimansiirtoakselin pyörimisnopeus 1 enint. 450 k/min voimansiirtoakselin suurin kiertoluku 1000 k/min reduktorin kanssa enint k/min Nivelakselin ylikuormitussuoja 450 Nm (45 kpm) normaalirengastus (alusta) 16x6,5-8 normaalirengastus (tuntopyörä) 15x6-6 Renkaiden ilmanpaine 1-1,5 bar Melutaso <70 db(a) * Lisävarusteet Kaikki tiedot sitoumuksetta Roottoriharavan määräysten mukainen käyttö Karhotin "ALPINTOP 300 U (Type 285)" on tarkoitettu yksinomaan tavanomaiseen maataloustyöhön. Tarkoitettu viher- ja kuivarehun, siilorehun ja oljen karhottamiseen. Kaikki muu käyttö ei ole asianmukaista käyttöä. Tällaisesta käytöstä aiheutuvista vaurioista ei valmistaja vastaa; käytöstä vastaa yksinomaan omistaja. * Asianmukaiseen käyttöön kuuluu myös huolto- ja korjaustöiden tekeminen valmistajan antamien ohjeiden mukaan. 1) Koskee vakiovarusteisia koneita _TECHDATEN_

15 TEKNISET TIEDOT Kiinnitys- ja työskentelymahdollisuudet Ajo eteenpäin eteen kiinnitetyllä koneella TD 31/95/3 Ajo eteenpäin perään kiinnitetyllä koneella TD 31/95/4 Tyyppikilpi Alustan numero on merkitty viereisen kuvan mukaiseen tyyppikilpeen. Muista aina ilmoittaa alustan numero, muuten takuutapauksia, kysymyksiä ja varaosatilauksia ei voida käsitellä. Muista merkitä alustan numero käyttöoppaan kansilehteen heti ajoneuvon/laitteen luovutuksen jälkeen _TECHDATEN_

16 TEKNISET TIEDOT Varoituskilvet Lisävarusteet Mittapyörä Soveltuu käytettäväksi keulaan ja perään asennettuna (ainoastaan yhdessä vastaavan tuntopyörän asennussarjan kanssa). Tuntopyörän asennussarja keula-asennukselle pitkä nivelakseli (AEBI-traktoreille) TD47/94/14 Tuntopyörän asennussarja peräasennukselle Alustan numero _TECHDATEN_

17 TEKNISET TIEDOT 540 rpm / 1000 rpm (Alustan numero ) Kääntövaihteisto peräasennusta varten Kääntövaihteisto keula-asennusta varten reduktori keula-asennusta varten Huolto 0,15 kg rasvaa (IV) 8,5 / 18 x 2 M8 x 12 FRONTANBAU - ZAPFWELLENDREHZAHL = 540 U/min LINKSDREHEND KEIN GETRIEBE! FRONTANBAU - ZAPFWELLENDREHZAHL = 1000 U/min LINKSDREHEND Z=16 Z=32 Z=28 HECKANBAU - ZAPFWELLENDREHZAHL = 540 U/min RECHTSDREHEND (standard) FRONTANBAU - ZAPFWELLENDREHZAHL = 540 U/min RECHTSDREHEND FRONTANBAU - ZAPFWELLENDREHZAHL = 1000 U/min RECHTSDREHEND Z=16 Z=16 Z=28 Z=32 Z=32 Z=28 TD M10 x 20 DIN ,2 / 40 x 3 11 / 34 x _TECHDATEN_
