1 Käyttöohjeet + KONEEN TOIMITUSOHJEET... Sivu 3 "Alkuperäisen käyttöohjeen käännös" Nr K.0 NOVACAT 266 F (Tyyppi PSM 375 : ) NOVACAT 306 F (Tyyppi PSM 376 : ) NOVACAT 356 F (Tyyppi PSM 381 : ) Lautasniittokone Valmistusnumero Ihre / Your / Votre Masch.Nr. Fgst.Ident.Nr.

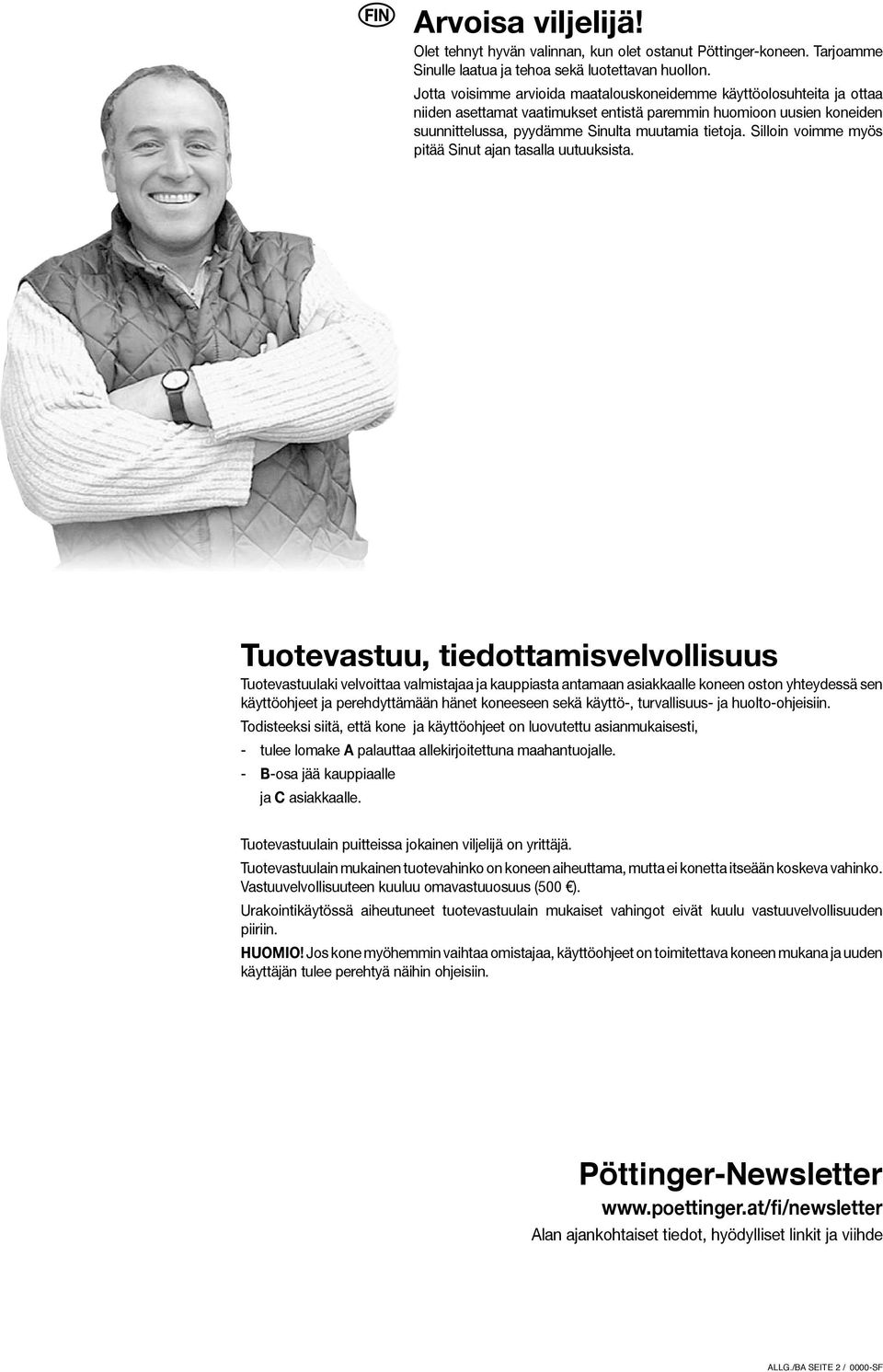

2 Arvoisa viljelijä! Olet tehnyt hyvän valinnan, kun olet ostanut Pöttinger-koneen. Tarjoamme Sinulle laatua ja tehoa sekä luotettavan huollon. Jotta voisimme arvioida maatalouskoneidemme käyttöolosuhteita ja ottaa niiden asettamat vaatimukset entistä paremmin huomioon uusien koneiden suunnittelussa, pyydämme Sinulta muutamia tietoja. Silloin voimme myös pitää Sinut ajan tasalla uutuuksista. Tuotevastuu, tiedottamisvelvollisuus Tuotevastuulaki velvoittaa valmistajaa ja kauppiasta antamaan asiakkaalle koneen oston yhteydessä sen käyttöohjeet ja perehdyttämään hänet koneeseen sekä käyttö-, turvallisuus- ja huolto-ohjeisiin. Todisteeksi siitä, että kone ja käyttöohjeet on luovutettu asianmukaisesti, - tulee lomake A palauttaa allekirjoitettuna maahantuojalle. - B-osa jää kauppiaalle ja C asiakkaalle. Tuotevastuulain puitteissa jokainen viljelijä on yrittäjä. Tuotevastuulain mukainen tuotevahinko on koneen aiheuttama, mutta ei konetta itseään koskeva vahinko. Vastuuvelvollisuuteen kuuluu omavastuuosuus (500 ). Urakointikäytössä aiheutuneet tuotevastuulain mukaiset vahingot eivät kuulu vastuuvelvollisuuden piiriin. HUOMIO! Jos kone myöhemmin vaihtaa omistajaa, käyttöohjeet on toimitettava koneen mukana ja uuden käyttäjän tulee perehtyä näihin ohjeisiin. Pöttinger-Newsletter Alan ajankohtaiset tiedot, hyödylliset linkit ja viihde ALLG./BA SEITE 2 / 0000-SF

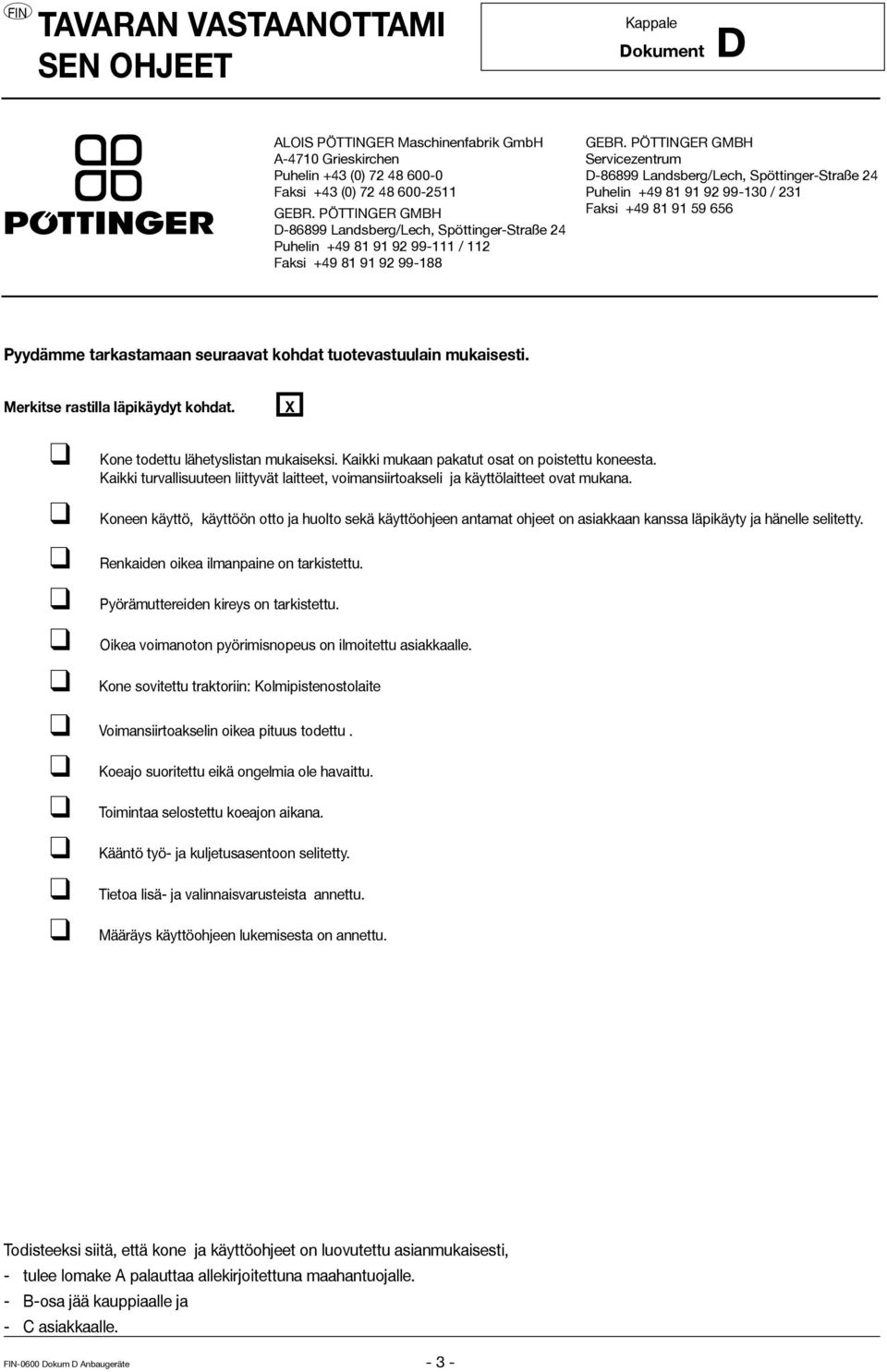

3 TAVARAN VASTAANOTTAMI SEN OHJEET Kappale Dokument D ALOIS PÖTTINGER Maschinenfabrik GmbH A-4710 Grieskirchen Puhelin +43 (0) Faksi +43 (0) GEBR. PÖTTINGER GMBH D Landsberg/Lech, Spöttinger-Straße 24 Puhelin / 112 Faksi GEBR. PÖTTINGER GMBH Servicezentrum D Landsberg/Lech, Spöttinger-Straße 24 Puhelin / 231 Faksi Pyydämme tarkastamaan seuraavat kohdat tuotevastuulain mukaisesti. Merkitse rastilla läpikäydyt kohdat. X Kone todettu lähetyslistan mukaiseksi. Kaikki mukaan pakatut osat on poistettu koneesta. Kaikki turvallisuuteen liittyvät laitteet, voimansiirtoakseli ja käyttölaitteet ovat mukana. Koneen käyttö, käyttöön otto ja huolto sekä käyttöohjeen antamat ohjeet on asiakkaan kanssa läpikäyty ja hänelle selitetty. Renkaiden oikea ilmanpaine on tarkistettu. Pyörämuttereiden kireys on tarkistettu. Oikea voimanoton pyörimisnopeus on ilmoitettu asiakkaalle. Kone sovitettu traktoriin: Kolmipistenostolaite Voimansiirtoakselin oikea pituus todettu. Koeajo suoritettu eikä ongelmia ole havaittu. Toimintaa selostettu koeajon aikana. Kääntö työ- ja kuljetusasentoon selitetty. Tietoa lisä- ja valinnaisvarusteista annettu. Määräys käyttöohjeen lukemisesta on annettu. Todisteeksi siitä, että kone ja käyttöohjeet on luovutettu asianmukaisesti, - tulee lomake A palauttaa allekirjoitettuna maahantuojalle. - B-osa jää kauppiaalle ja - C asiakkaalle Dokum D Anbaugeräte - -

4 Sisällysluettello Sisällysluettello Varoitustarrat CE -merkintä... 5 Tarrojen selitykset... 5 Kiinnittäminen traktoriin Asentamiseen liittyviä yleisohjeita... 6 Voimansiirtoakseli... 6 Laitteen tukeminen maahan... 6 Kiinnitysongelmia... 6 Suojalevyt ja suojakankaat... 7 Kuljetusasento (< 3 m)... 7 Katukuljetus... 7 Työasento... 7 Jäykkä työntövarsi... 8 Teleskooppityöntövarsi... 8 Jousitettu työntövarsi... 8 Tärkeitä huomautuksia ennen ensimmäistä kiinnityskertaa... 9 Kiinnittäminen pikakytkimeen (1) Säädöt "classic" Niittopalkin maahan kohdistuvan painon säätäminen Jousen jännityksen säätäminen Niittolaitteen kiinnittäminen traktoriin ja hydraulisen keventimen säätäminen "alpha motion" -kiinnitys Seisonta-asento Kuljetusasento Kiinnitys Jousen jännityksen säätäminen Käyttö Leikkuukorkeuden säätäminen 1) KÄYTTÖÖNOTTO Turvaohjeita Niittolautasten pyörimissuunnan huomioiminen Murskaimella varustettu niittokone 1) Niittäminen Karhonmuokkain (vaihtoehdot) Karhotuslautasilla varustettu niittokone 1) (vuosimalliin 2001 saakka) Molempien karhonmuokkainten säädöt (8i (vuosimallista 2002 lähtien) Karhotusleveyden säätäminen (8i Karhotuslevyt Murskain (conditioner) Niittäminen murskaimella Hihnan oikea kireys Roottorin kierrosluku 700 rpm Vaihteisto (vaihtoehto) Roottorien piikkien asento Murskaimen asentaminen ja irrottaminen Niittäminen ilman murskainta Lisävaruste Telamurskain (novacat 266 F, 306 f) Säädöt Puhdistus ja huolto Telamurskain (novacat 356 f) Toimintatapa Säätömahdollisuudet Käyttöönotto Huolto YLEISIÄ HUOLTO-OHJEITA Turvallisuusohjeita Yleisiä huolto-ohjeita Koneen puhdistaminen Koneen säilytys ulkona Talvisäilytys Voimansiirtoakseli Hydrauliikkajärjestelmä Huolto ja kunnossapito Öljytason tarkastus niittopalkista Kulmavaihteisto Niittoterien asentaminen Niittopalkki Niittoterän pidikkeen kulumistarkastus Niittoterien pidike pikavaihtoa varten Niittoterän kiinnityksen tarkastus Niittoterien vaihtaminen (vuosimalliin 2003 saakka) Niittoterien vaihtaminen (vuosimallista 2004 lähtien) Vivun asettaminen pidikkeeseen TEKNISET TIEDOT Tekniset tiedot Lisävarusteet: Vaadittavat liittimet Niittokoneen määräystenmukainen käyttö Tyyppikilpi Liite Turvallisuusohjeita Voimansiirtoakseli Voitelukaavio Voiteluaineet Korjausvihjeitä Niittopalkin korjaukset Kartiolevy Kartioholkkien asennusohje Kiinnitysosat Traktorin ja työlaitteen yhdistelmä D VORLAGE_

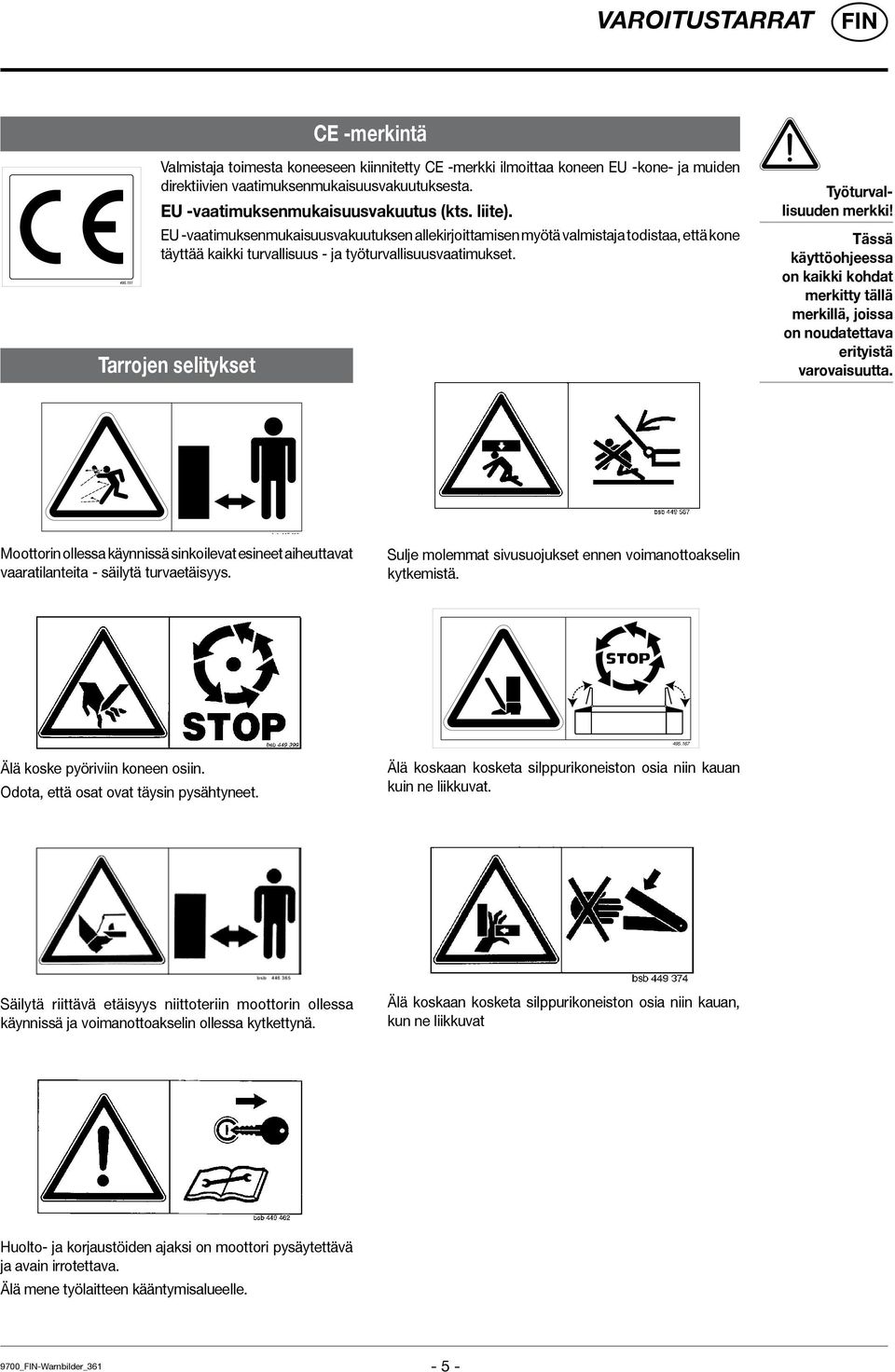

5 Varoitustarrat CE -merkintä Valmistaja toimesta koneeseen kiinnitetty CE -merkki ilmoittaa koneen EU -kone- ja muiden direktiivien vaatimuksenmukaisuusvakuutuksesta. EU -vaatimuksenmukaisuusvakuutus (kts. liite). EU -vaatimuksenmukaisuusvakuutuksen allekirjoittamisen myötä valmistaja todistaa, että kone täyttää kaikki turvallisuus - ja työturvallisuusvaatimukset. Tarrojen selitykset Työturvallisuuden merkki! Tässä käyttöohjeessa on kaikki kohdat merkitty tällä merkillä, joissa on noudatettava erityistä varovaisuutta. bsb Moottorin ollessa käynnissä sinkoilevat esineet aiheuttavat vaaratilanteita - säilytä turvaetäisyys. Sulje molemmat sivusuojukset ennen voimanottoakselin kytkemistä Älä koske pyöriviin koneen osiin. Odota, että osat ovat täysin pysähtyneet. Älä koskaan kosketa silppurikoneiston osia niin kauan kuin ne liikkuvat. Säilytä riittävä etäisyys niittoteriin moottorin ollessa käynnissä ja voimanottoakselin ollessa kytkettynä. Älä koskaan kosketa silppurikoneiston osia niin kauan, kun ne liikkuvat Huolto- ja korjaustöiden ajaksi on moottori pysäytettävä ja avain irrotettava. Älä mene työlaitteen kääntymisalueelle. 9700_-Warnbilder_

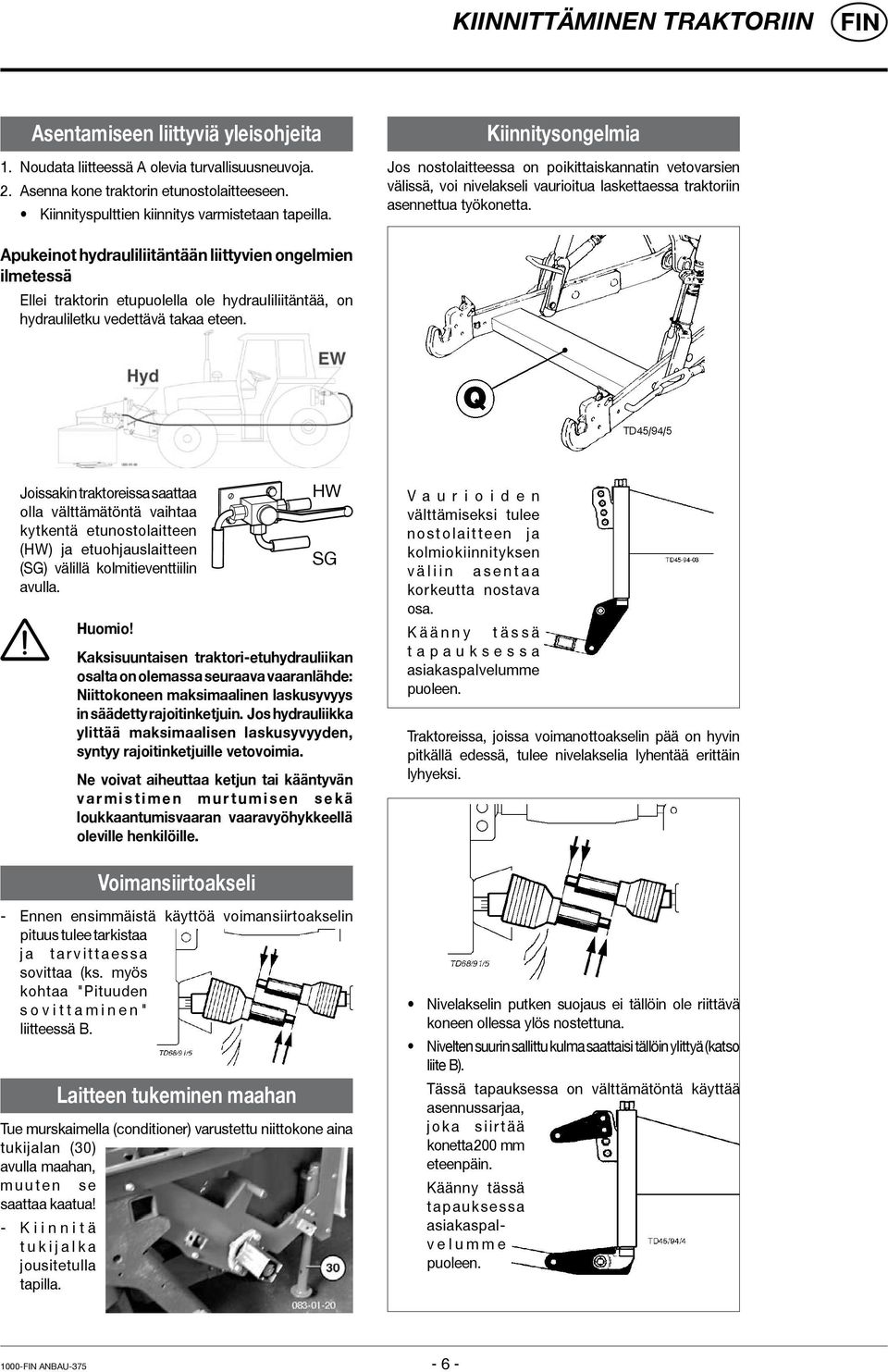

6 Kiinnittäminen traktoriin Asentamiseen liittyviä yleisohjeita 1. Noudata liitteessä A olevia turvallisuusneuvoja. 2. Asenna kone traktorin etunostolaitteeseen. Kiinnityspulttien kiinnitys varmistetaan tapeilla. Kiinnitysongelmia Jos nostolaitteessa on poikittaiskannatin vetovarsien välissä, voi nivelakseli vaurioitua laskettaessa traktoriin asennettua työkonetta. Apukeinot hydrauliliitäntään liittyvien ongelmien ilmetessä Ellei traktorin etupuolella ole hydrauliliitäntää, on hydrauliletku vedettävä takaa eteen. Joissakin traktoreissa saattaa olla välttämätöntä vaihtaa kytkentä etunostolaitteen (HW) ja etuohjauslaitteen (SG) välillä kolmitieventtiilin avulla. Huomio! HW SG Kaksisuuntaisen traktori-etuhydrauliikan osalta on olemassa seuraava vaaranlähde: Niittokoneen maksimaalinen laskusyvyys in säädetty rajoitinketjuin. Jos hydrauliikka ylittää maksimaalisen laskusyvyyden, syntyy rajoitinketjuille vetovoimia. Ne voivat aiheuttaa ketjun tai kääntyvän v a r m i s t i m e n m u r t u m i s e n s e k ä loukkaantumisvaaran vaaravyöhykkeellä oleville henkilöille. Voimansiirtoakseli - Ennen ensimmäistä käyttöä voimansiirtoakselin pituus tulee tarkistaa j a t a r v i t t a e s s a sovittaa (ks. myös kohtaa "Pituuden s o v i t t a m i n e n " liitteessä B. Laitteen tukeminen maahan Tue murskaimella (conditioner) varustettu niittokone aina tukijalan (30) avulla maahan, m u u t e n s e saattaa kaatua! - K i i n n i t ä t u k i j a l k a jousitetulla tapilla. V a u r i o i d e n välttämiseksi tulee n o s t o l a i t t e e n j a kolmiokiinnityksen v ä l i i n a s e n t a a korkeutta nostava osa. K ä ä n n y t ä s s ä t a p a u k s e s s a asiakaspalvelumme puoleen. Traktoreissa, joissa voimanottoakselin pää on hyvin pitkällä edessä, tulee nivelakselia lyhentää erittäin lyhyeksi. Nivelakselin putken suojaus ei tällöin ole riittävä koneen ollessa ylös nostettuna. Nivelten suurin sallittu kulma saattaisi tällöin ylittyä (katso liite B). Tässä tapauksessa on välttämätöntä käyttää asennussarjaa, j o k a s i i r t ä ä konetta 200 mm eteenpäin. Käänny tässä t a p a u k s e s s a asiakaspalv e l u m m e puoleen Anbau

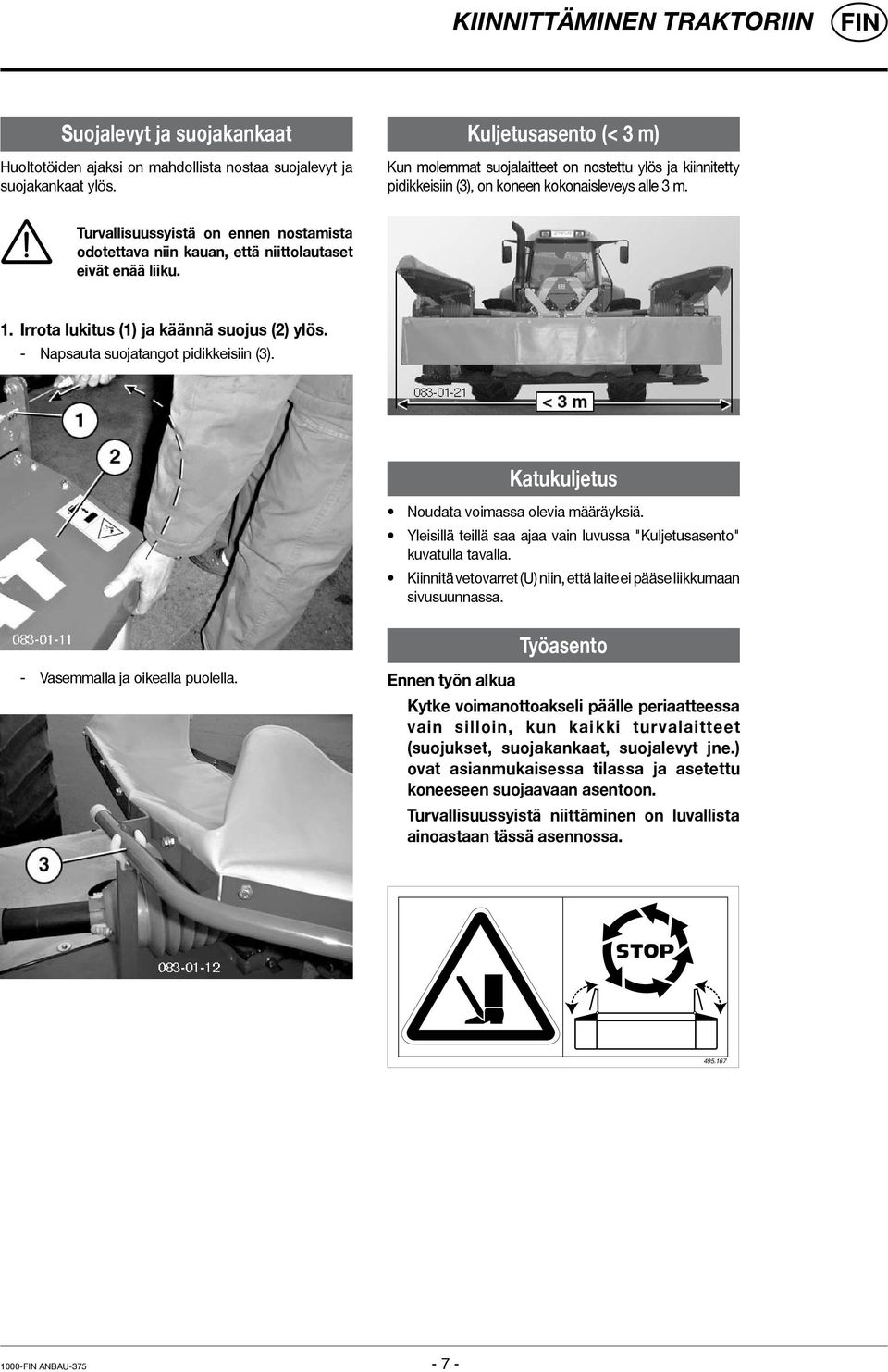

7 Kiinnittäminen traktoriin Suojalevyt ja suojakankaat Huoltotöiden ajaksi on mahdollista nostaa suojalevyt ja suojakankaat ylös. Kuljetusasento (< 3 m) Kun molemmat suojalaitteet on nostettu ylös ja kiinnitetty pidikkeisiin (3), on koneen kokonaisleveys alle 3 m. Turvallisuussyistä on ennen nostamista odotettava niin kauan, että niittolautaset eivät enää liiku. 1. Irrota lukitus (1) ja käännä suojus (2) ylös. - Napsauta suojatangot pidikkeisiin (3). Katukuljetus Noudata voimassa olevia määräyksiä. Yleisillä teillä saa ajaa vain luvussa "Kuljetusasento" kuvatulla tavalla. Kiinnitä vetovarret (U) niin, että laite ei pääse liikkumaan sivusuunnassa. Työasento - Vasemmalla ja oikealla puolella. Ennen työn alkua Kytke voimanottoakseli päälle periaatteessa vain silloin, kun kaikki turvalaitteet (suojukset, suojakankaat, suojalevyt jne.) ovat asianmukaisessa tilassa ja asetettu koneeseen suojaavaan asentoon. Turvallisuussyistä niittäminen on luvallista ainoastaan tässä asennossa Anbau

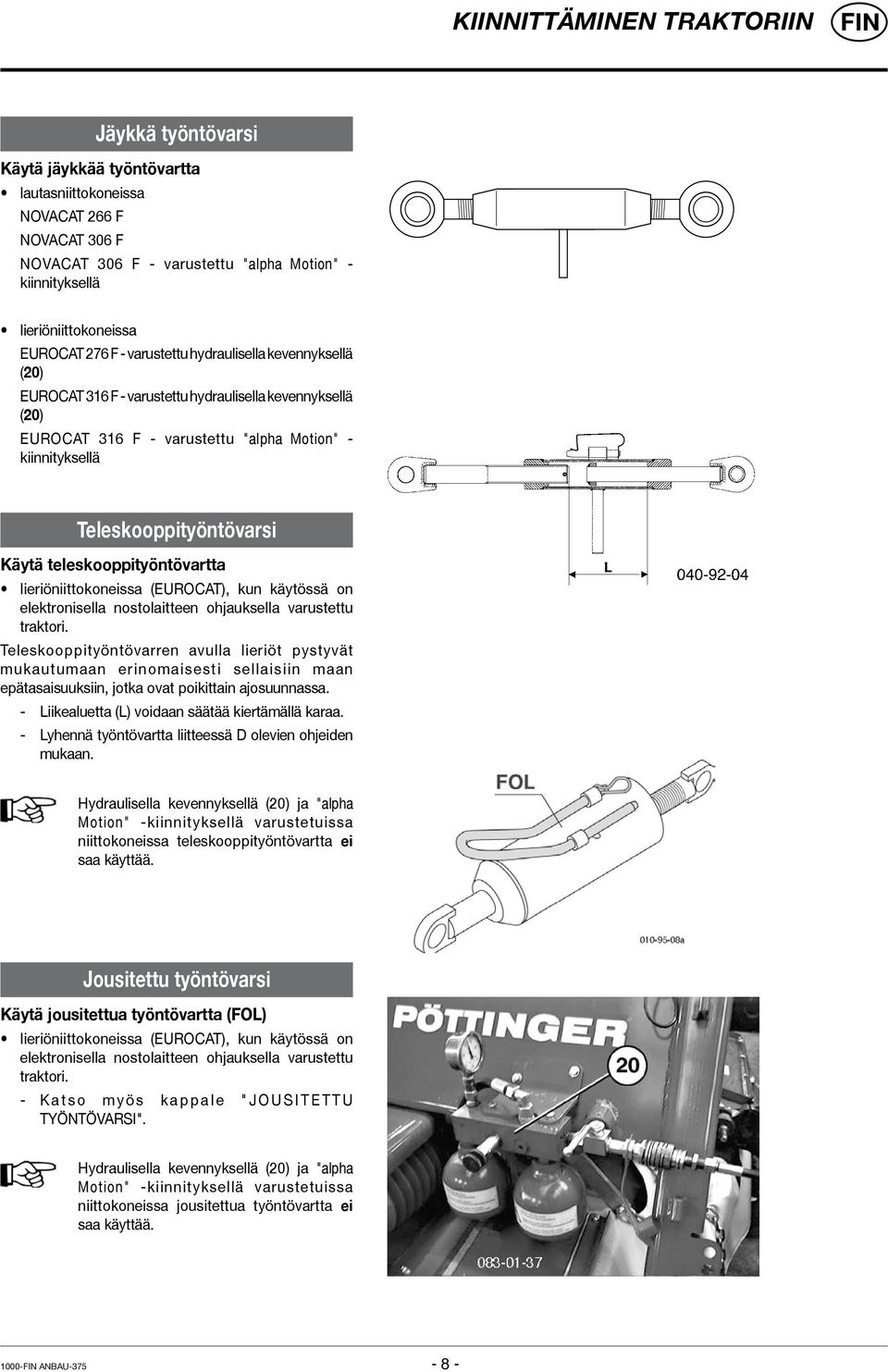

8 Kiinnittäminen traktoriin Jäykkä työntövarsi Käytä jäykkää työntövartta lautasniittokoneissa NOVACAT 266 F NOVACAT 306 F NOVACAT 306 F - varustettu "alpha Motion" - kiinnityksellä lieriöniittokoneissa EUROCAT 276 F - varustettu hydraulisella kevennyksellä (20) EUROCAT 316 F - varustettu hydraulisella kevennyksellä (20) EUROCAT 316 F - varustettu "alpha Motion" - kiinnityksellä Teleskooppityöntövarsi Käytä teleskooppityöntövartta lieriöniittokoneissa (EUROCAT), kun käytössä on elektronisella nostolaitteen ohjauksella varustettu traktori. Teleskooppityöntövarren avulla lieriöt pystyvät mukautumaan erinomaisesti sellaisiin maan epätasaisuuksiin, jotka ovat poikittain ajosuunnassa. - Liikealuetta (L) voidaan säätää kiertämällä karaa. - Lyhennä työntövartta liitteessä D olevien ohjeiden mukaan. Hydraulisella kevennyksellä (20) ja "alpha Motion" kiinnityksellä varustetuissa niittokoneissa teleskooppityöntövartta ei saa käyttää. Jousitettu työntövarsi Käytä jousitettua työntövartta (FOL) lieriöniittokoneissa (EUROCAT), kun käytössä on elektronisella nostolaitteen ohjauksella varustettu traktori. - K a t s o m y ö s k a p p a l e " J O U S I T E T T U TYÖNTÖVARSI". Hydraulisella kevennyksellä (20) ja "alpha Motion" kiinnityksellä varustetuissa niittokoneissa jousitettua työntövartta ei saa käyttää Anbau

9 Kiinnittäminen pikakytkimeen Tärkeitä huomautuksia ennen ensimmäistä kiinnityskertaa Huomio! K a k s i t o i m i s e l l a h y d r a u l i p i i r i l l ä v a r u s t e t u i s s a e t u n o s t o l a i t t e i s s a (vaurioitumisen vaara)! Apukeino: - Kytke ohjausventtiili yksitoimiseksi. - Anna alan erikoiskorjaamon muuntaa etunostolaite yksitoimiseksi (bypass-letkulla). ST Kun niittokone on asennettu traktoriin, hydraulista ohjauslaitetta (ST) ei saa viedä "laskuasentoon". Jos näin käy, säädä välittömästi säädettävä levy (P1) uudelleen.vaihda vaurioituneet osat. Väärällä ohjauksella saattaisi olla seuraavia vaikutuksia: - Levyn (P1) asento muuttuu pitkänomaisessa aukossa, lukituskoukku (V) tulee tällöin liian suureksi, - lukituskoukku (V) murtuu, - molemmat kevennyslaitteen vivut vaurioituvat. - Rajoitinketjut voivat murtua Säädettävän levyn (P1) uudelleen säätäminen 1. Löysää ruuvia (SK) hieman. - Älä löysää liikaa, koska levyä (P1) tulee voida siirtää vielä juuri ja juuri pitkänomaisessa aukossa kevyillä vasaran iskuilla. 2. Kytke niittokone traktorin nostolaitteeseen. 3. Aseta säädettävä levy (P1) siten, että lukituskoukku (V) voidaan vielä vapauttaa. Etäisyys koukkuun tulee kuitenkin pitää mahdollisimman pienenä. 4. Kytke niittokone irti traktorin nostolaitteesta. 5. Kiristä ruuvi (SK) kiristysmomenttiin 65 Nm. Huomio! Kaksisuuntaisen traktorietuhydrauliikan osalta on olemassa seuraava vaaranlähde: Niittokoneen maksimaalinen laskusyvyys in säädetty rajoitinketjuin. Jos hydrauliikka ylittää maksimaalisen laskusyvyyden, syntyy rajoitinketjuille vetovoimia. Ne voivat aiheuttaa ketjun tai kääntyvän varmistimen murtumisen sekä loukkaantumisvaaran vaaravyöhykkeellä oleville henkilöille Weisteanbau

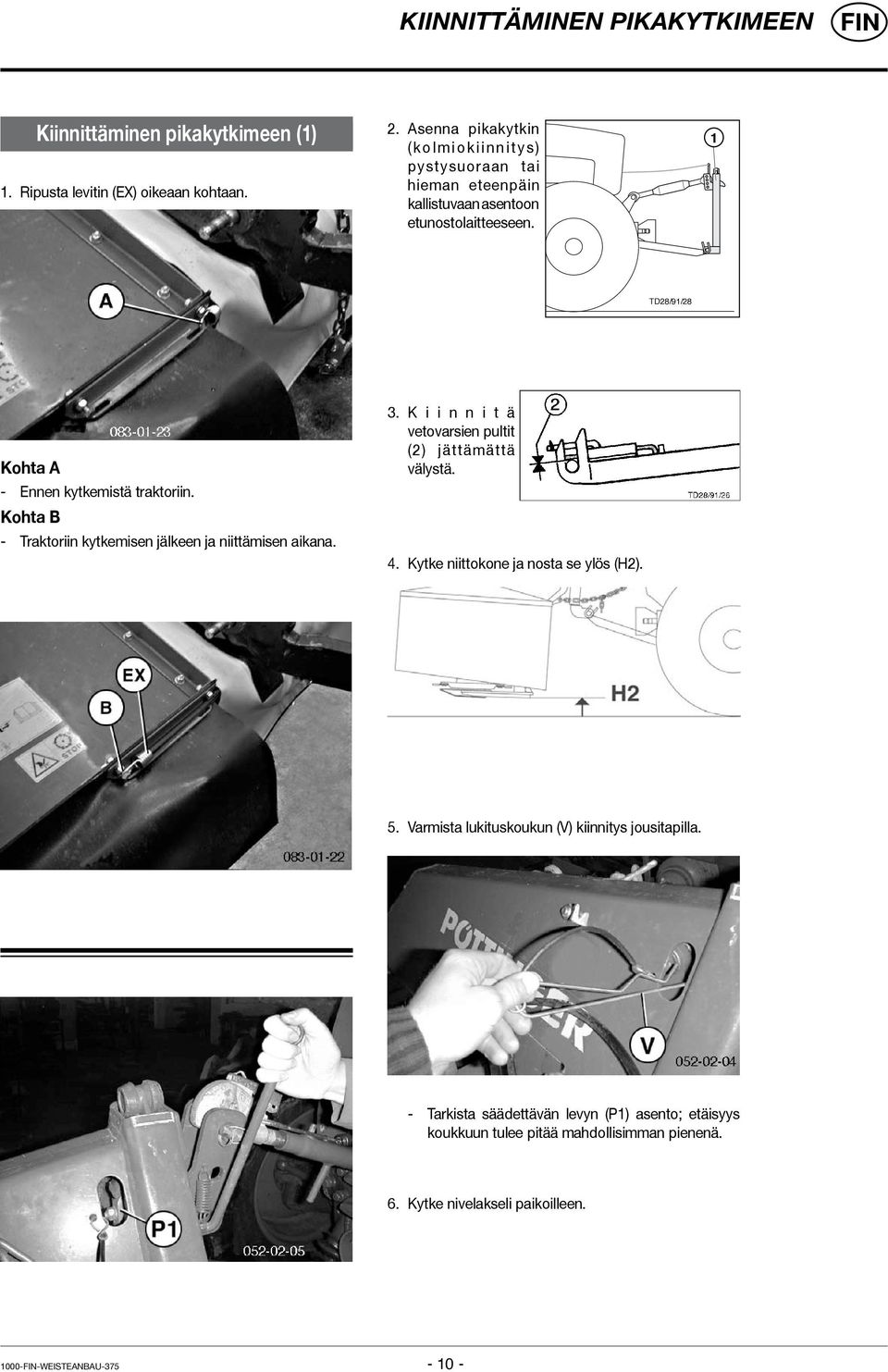

10 Kiinnittäminen pikakytkimeen Kiinnittäminen pikakytkimeen (1) 1. Ripusta levitin (EX) oikeaan kohtaan. 2. Asenna pikakytkin ( k o l m i o k i i n n i t y s ) pystysuoraan tai hieman eteenpäin kallistuvaan asentoon etunostolaitteeseen. 1 TD28/91/28 Kohta A - Ennen kytkemistä traktoriin. Kohta B - Traktoriin kytkemisen jälkeen ja niittämisen aikana. 3. K i i n n i t ä vetovarsien pultit (2) jättämättä välystä. 4. Kytke niittokone ja nosta se ylös (H2). 5. Varmista lukituskoukun (V) kiinnitys jousitapilla. - Tarkista säädettävän levyn (P1) asento; etäisyys koukkuun tulee pitää mahdollisimman pienenä. 6. Kytke nivelakseli paikoilleen Weisteanbau

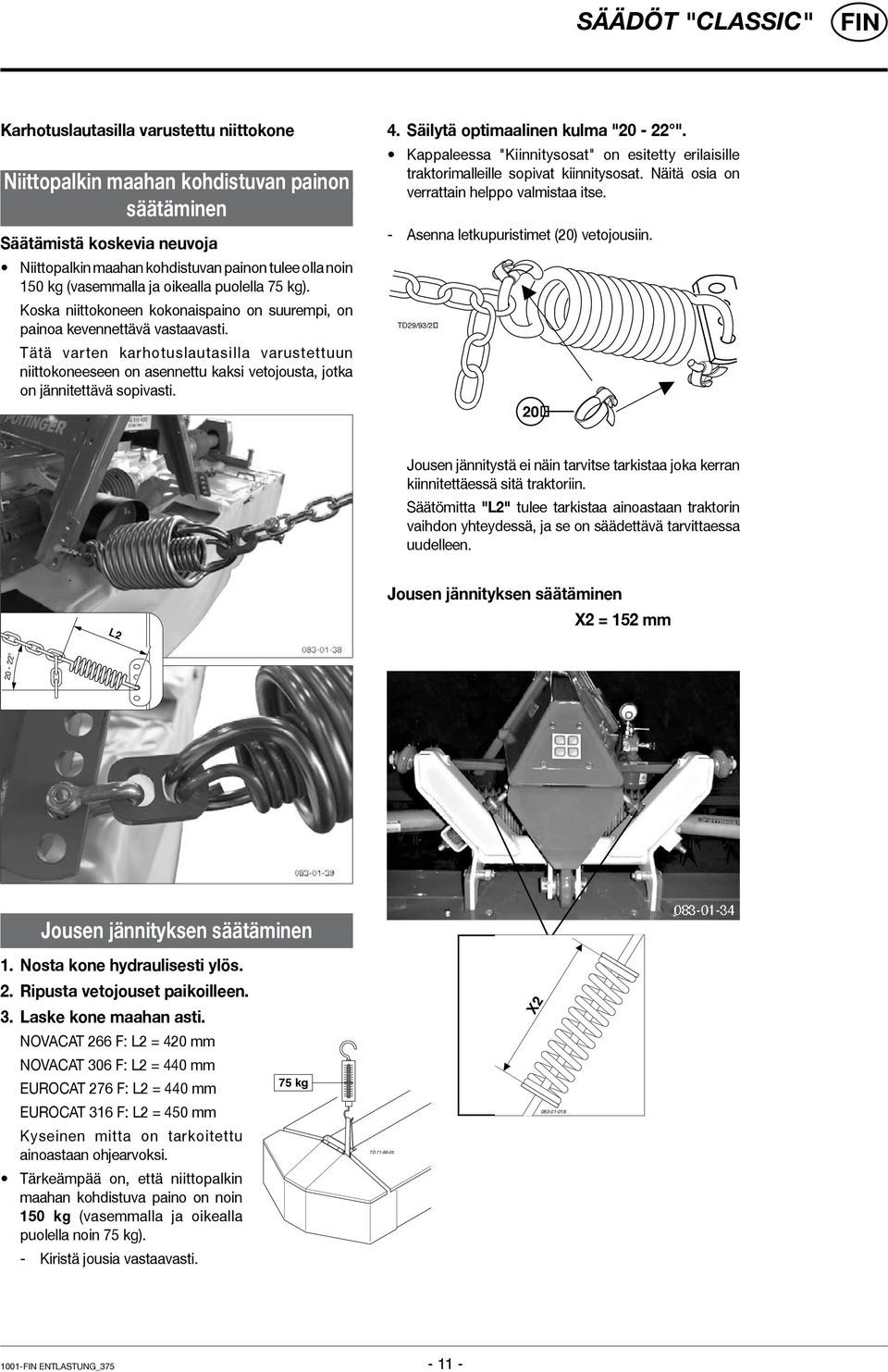

11 Säädöt "classic" Karhotuslautasilla varustettu niittokone Niittopalkin maahan kohdistuvan painon säätäminen Säätämistä koskevia neuvoja Niittopalkin maahan kohdistuvan painon tulee olla noin 150 kg (vasemmalla ja oikealla puolella 75 kg). Koska niittokoneen kokonaispaino on suurempi, on painoa kevennettävä vastaavasti. Tätä varten karhotuslautasilla varustettuun niittokoneeseen on asennettu kaksi vetojousta, jotka on jännitettävä sopivasti. 4. Säilytä optimaalinen kulma "20-22 ". Kappaleessa "Kiinnitysosat" on esitetty erilaisille traktorimalleille sopivat kiinnitysosat. Näitä osia on verrattain helppo valmistaa itse. - Asenna letkupuristimet (20) vetojousiin. TD29/93/2 20 Jousen jännitystä ei näin tarvitse tarkistaa joka kerran kiinnitettäessä sitä traktoriin. Säätömitta "L2" tulee tarkistaa ainoastaan traktorin vaihdon yhteydessä, ja se on säädettävä tarvittaessa uudelleen. L2 Jousen jännityksen säätäminen X2 = 152 mm Jousen jännityksen säätäminen 1. Nosta kone hydraulisesti ylös. 2. Ripusta vetojouset paikoilleen. 3. Laske kone maahan asti. NOVACAT 266 F: L2 = 420 mm NOVACAT 306 F: L2 = 440 mm EUROCAT 276 F: L2 = 440 mm EUROCAT 316 F: L2 = 450 mm Kyseinen mitta on tarkoitettu ainoastaan ohjearvoksi. Tärkeämpää on, että niittopalkin maahan kohdistuva paino on noin 150 kg (vasemmalla ja oikealla puolella noin 75 kg). - Kiristä jousia vastaavasti. 75 kg TD X Entlastung_

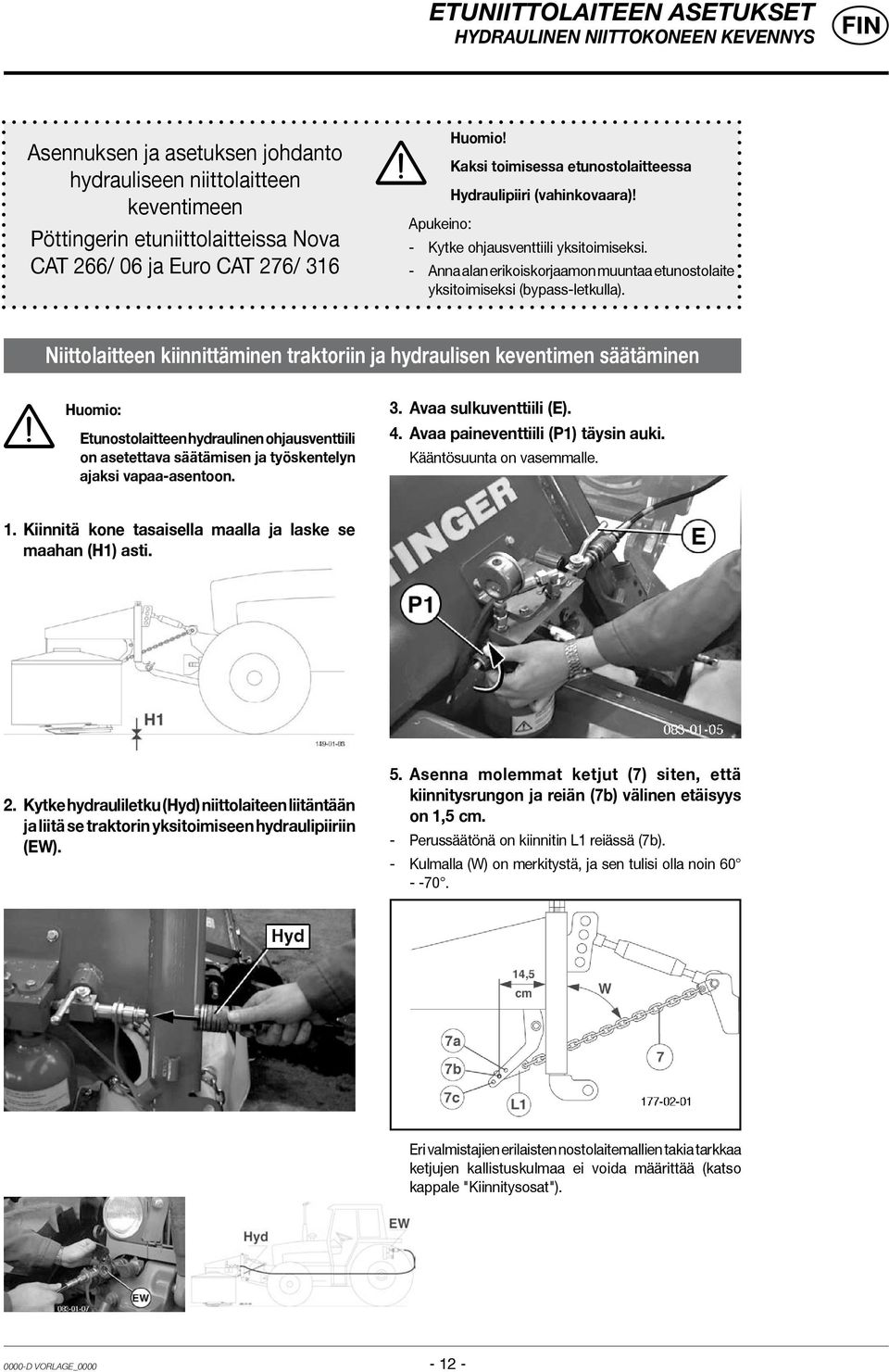

12 Etuniittolaiteen asetukset HYDRAULINEN NIITTOKONEEN KEVENNYS Asennuksen ja asetuksen johdanto hydrauliseen niittolaitteen keventimeen Pöttingerin etuniittolaitteissa Nova CAT 266/ 06 ja Euro CAT 276/ 316 Huomio! Kaksi toimisessa etunostolaitteessa Hydraulipiiri (vahinkovaara)! Apukeino: - Kytke ohjausventtiili yksitoimiseksi. - Anna alan erikoiskorjaamon muuntaa etunostolaite yksitoimiseksi (bypass-letkulla). Niittolaitteen kiinnittäminen traktoriin ja hydraulisen keventimen säätäminen Huomio: Etunostolaitteen hydraulinen ohjausventtiili on asetettava säätämisen ja työskentelyn ajaksi vapaa-asentoon. 3. Avaa sulkuventtiili (E). 4. Avaa paineventtiili (P1) täysin auki. Kääntösuunta on vasemmalle. 1. Kiinnitä kone tasaisella maalla ja laske se maahan (H1) asti. 2. Kytke hydrauliletku (Hyd) niittolaiteen liitäntään ja liitä se traktorin yksitoimiseen hydraulipiiriin (EW). 5. Asenna molemmat ketjut (7) siten, että kiinnitysrungon ja reiän (7b) välinen etäisyys on 1,5 cm. - Perussäätönä on kiinnitin L1 reiässä (7b). - Kulmalla (W) on merkitystä, ja sen tulisi olla noin Eri valmistajien erilaisten nostolaitemallien takia tarkkaa ketjujen kallistuskulmaa ei voida määrittää (katso kappale "Kiinnitysosat") D VORLAGE_

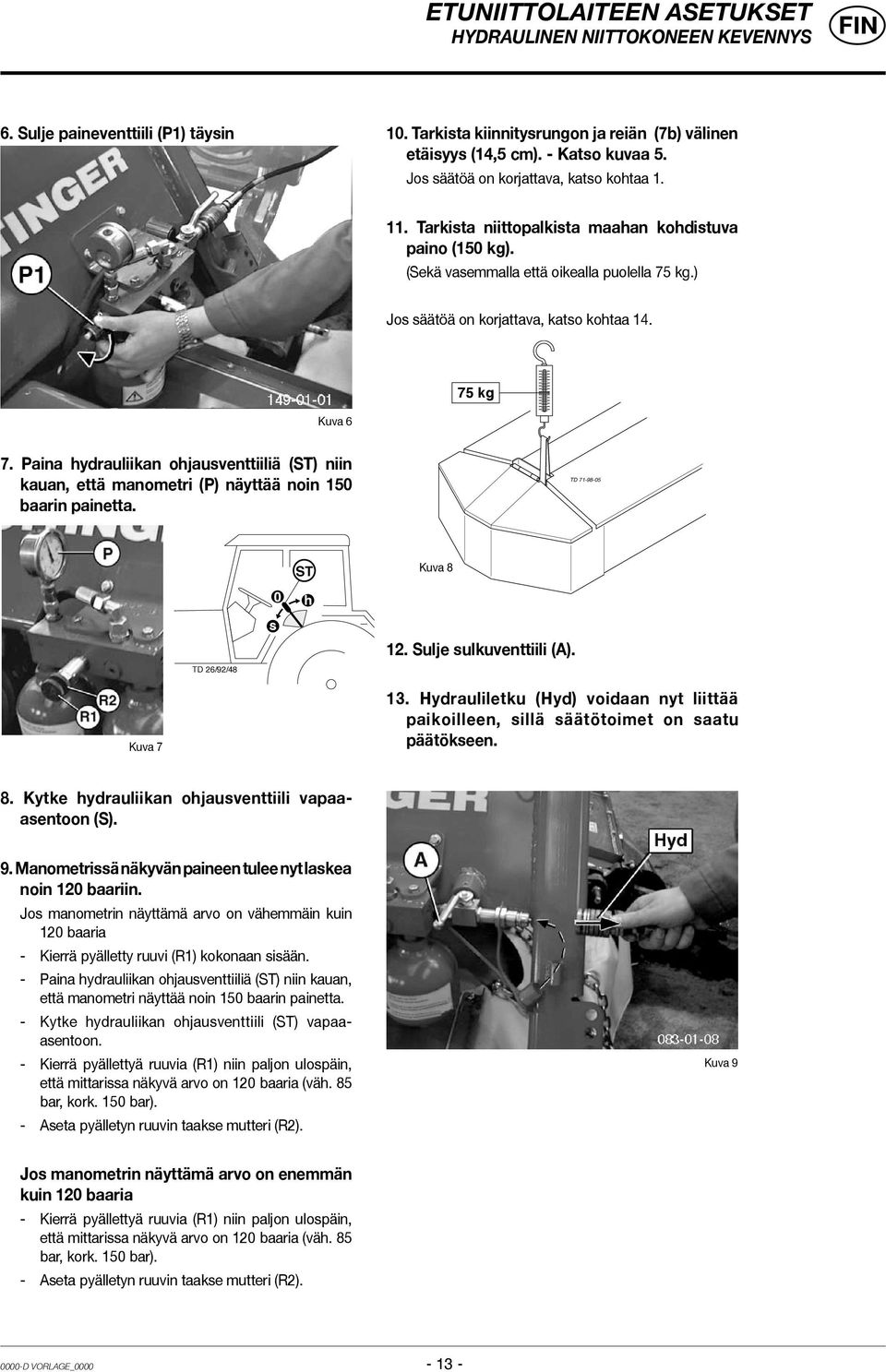

13 Etuniittolaiteen asetukset HYDRAULINEN NIITTOKONEEN KEVENNYS 6. Sulje paineventtiili (P1) täysin 10. Tarkista kiinnitysrungon ja reiän (7b) välinen etäisyys (14,5 cm). - Katso kuvaa 5. Jos säätöä on korjattava, katso kohtaa Tarkista niittopalkista maahan kohdistuva paino (150 kg). (Sekä vasemmalla että oikealla puolella 75 kg.) Jos säätöä on korjattava, katso kohtaa kg Kuva 6 7. Paina hydrauliikan ohjausventtiiliä (ST) niin kauan, että manometri (P) näyttää noin 150 baarin painetta. TD TD 26/92/48 s 0 ST h Kuva Sulje sulkuventtiili (A). Kuva Hydrauliletku (Hyd) voidaan nyt liittää paikoilleen, sillä säätötoimet on saatu päätökseen. 8. Kytke hydrauliikan ohjausventtiili vapaaasentoon (S). 9. Manometrissä näkyvän paineen tulee nyt laskea noin 120 baariin. Jos manometrin näyttämä arvo on vähemmäin kuin 120 baaria - Kierrä pyälletty ruuvi (R1) kokonaan sisään. - Paina hydrauliikan ohjausventtiiliä (ST) niin kauan, että manometri näyttää noin 150 baarin painetta. - Kytke hydrauliikan ohjausventtiili (ST) vapaaasentoon. - Kierrä pyällettyä ruuvia (R1) niin paljon ulospäin, että mittarissa näkyvä arvo on 120 baaria (väh. 85 bar, kork. 150 bar). - Aseta pyälletyn ruuvin taakse mutteri (R2). Kuva 9 Jos manometrin näyttämä arvo on enemmän kuin 120 baaria - Kierrä pyällettyä ruuvia (R1) niin paljon ulospäin, että mittarissa näkyvä arvo on 120 baaria (väh. 85 bar, kork. 150 bar). - Aseta pyälletyn ruuvin taakse mutteri (R2) D VORLAGE_

14 Etuniittolaiteen asetukset HYDRAULINEN NIITTOKONEEN KEVENNYS 14. Korjaukset 14.1 Kiinnitysrungon ja reiän (7b) välistä asetusmittaa 14,5 cm ei ole vielä saavutettu. - Nosta kone hydraulisesti ylös (H2). - Muuta ketjujen pituutta (7) ketjulukon avulla. - Laske kone maahan asti (H1). - Tarkista säätömitta uudelleen Kun niittopalkista maahan kohdistuva paino on liian suuri - Kierrä pyälletty ruuvi (R1) kokonaan sisään. - Toista kohdat 7 ja 8 ja lisää painetta 10 baarilla pyälletyn ruuvin avulla (normaalisäätö 120 bar). Huomio! 150 baarin maksimipainetta ei saa ylittää. Kun säätönä on 150 baaria ja niittopalkin kosketuspaino on silti liian suuri - Nosta kone hydraulisesti ylös (H2). - Asenna kiinnitin (L1) ylempään reikään (7a). H2 H Kuva Yleisiä neuvoja 14.2 Kun niittopalkista maahan kohdistuva paino on liian pieni - Vähennä pyälletyn ruuvin (R1) avulla manometrin (P) painetta 5-10 baarilla. Huomio! 85 baarin vähimmäispainetta ei saa alittaa. Suorita vastaavat säädöt tai tarvittavat korjaukset, kun - kone halutaan asentaa vuorotellen eri traktoreihin, - koneeseen halutaan asentaa murskaimen sijaan karhotuslautaset tai päinvastoin (painoero), - lian määrä lisää maahan kohdistuvaa kosketuspainoa huomattavasti. Kun säätönä on 85 baaria ja niittopalkin kosketuspaino on silti liian pieni - Asenna kiinnitin (L1) alempaan reikään (7c) D VORLAGE_

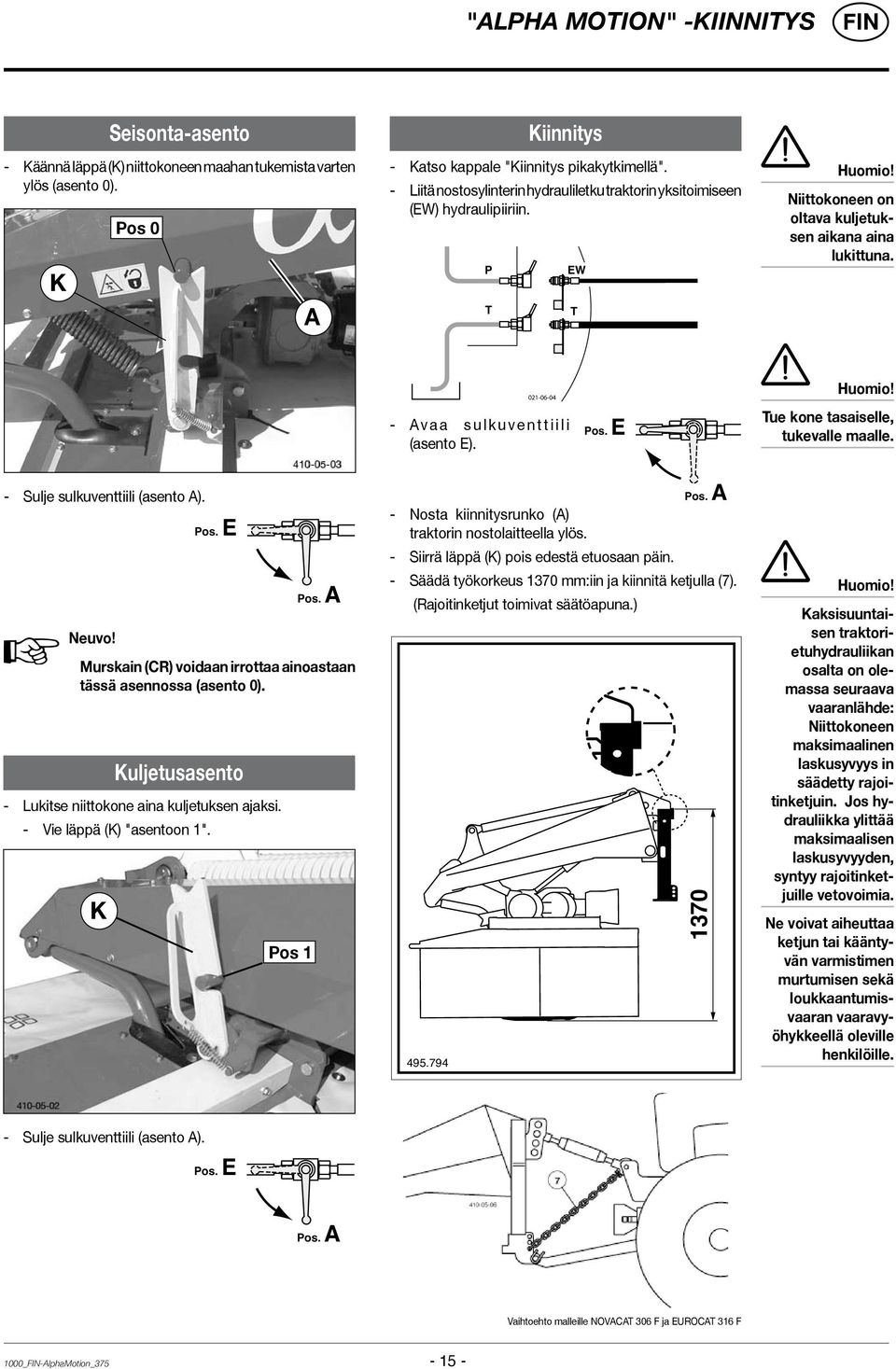

15 "alpha motion" -kiinnitys Seisonta-asento - Käännä läppä (K) niittokoneen maahan tukemista varten ylös (asento 0). K Pos 0 A Kiinnitys - Katso kappale "Kiinnitys pikakytkimellä". - Liitä nostosylinterin hydrauliletku traktorin yksitoimiseen (EW) hydraulipiiriin. P T EW T Huomio! Niittokoneen on oltava kuljetuksen aikana aina lukittuna A v a a s u l k u v e n t t i i l i (asento E). Pos. E Huomio! Tue kone tasaiselle, tukevalle maalle. - Sulje sulkuventtiili (asento A). Neuvo! Murskain (CR) voidaan irrottaa ainoastaan tässä asennossa (asento 0). Kuljetusasento - Lukitse niittokone aina kuljetuksen ajaksi. - Vie läppä (K) "asentoon 1". K Pos. E Pos 1 Pos. A - Nosta kiinnitysrunko (A) traktorin nostolaitteella ylös. - Siirrä läppä (K) pois edestä etuosaan päin. - Säädä työkorkeus 1370 mm:iin ja kiinnitä ketjulla (7). (Rajoitinketjut toimivat säätöapuna.) Pos. A 1370 Huomio! Kaksisuuntaisen traktorietuhydrauliikan osalta on olemassa seuraava vaaranlähde: Niittokoneen maksimaalinen laskusyvyys in säädetty rajoitinketjuin. Jos hydrauliikka ylittää maksimaalisen laskusyvyyden, syntyy rajoitinketjuille vetovoimia. Ne voivat aiheuttaa ketjun tai kääntyvän varmistimen murtumisen sekä loukkaantumisvaaran vaaravyöhykkeellä oleville henkilöille. - Sulje sulkuventtiili (asento A). Pos. E Pos. A Vaihtoehto malleille NOVACAT 306 F ja EUROCAT 316 F 1000_-AlphaMotion_

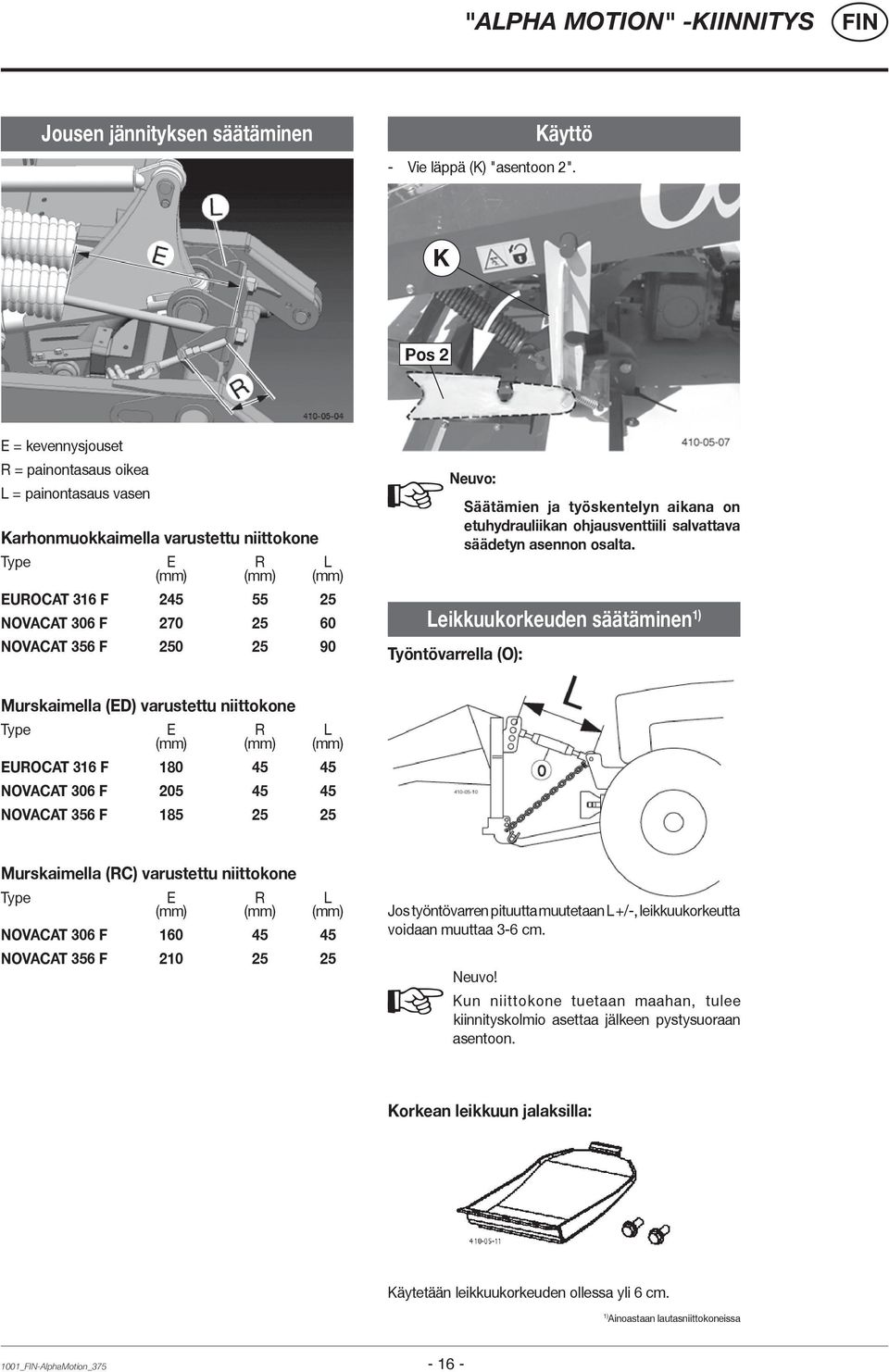

16 "alpha motion" -kiinnitys Jousen jännityksen säätäminen Käyttö - Vie läppä (K) "asentoon 2". K Pos 2 E = kevennysjouset R = painontasaus oikea L = painontasaus vasen Karhonmuokkaimella varustettu niittokone Type E (mm) R (mm) L (mm) EUROCAT 316 F NOVACAT 306 F NOVACAT 356 F Neuvo: Säätämien ja työskentelyn aikana on etuhydrauliikan ohjausventtiili salvattava säädetyn asennon osalta. Leikkuukorkeuden säätäminen 1) Työntövarrella (O): Murskaimella (ED) varustettu niittokone Type E (mm) R (mm) L (mm) EUROCAT 316 F NOVACAT 306 F NOVACAT 356 F Murskaimella (RC) varustettu niittokone Type E (mm) R (mm) L (mm) NOVACAT 306 F NOVACAT 356 F Jos työntövarren pituutta muutetaan L +/-, leikkuukorkeutta voidaan muuttaa 3-6 cm. Neuvo! Kun niittokone tuetaan maahan, tulee kiinnityskolmio asettaa jälkeen pystysuoraan asentoon. Korkean leikkuun jalaksilla: Käytetään leikkuukorkeuden ollessa yli 6 cm. 1) Ainoastaan lautasniittokoneissa 1001_-AlphaMotion_

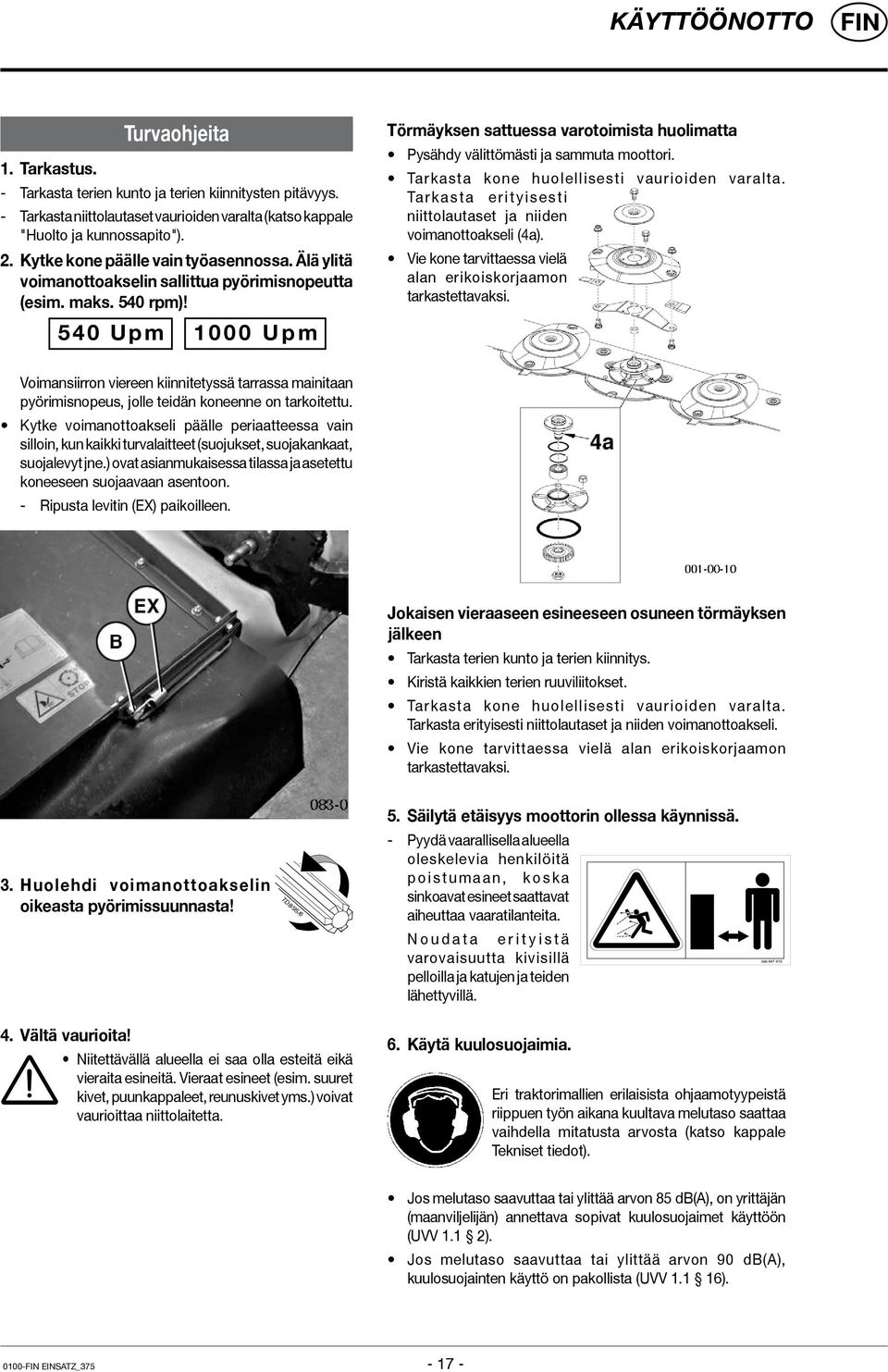

17 KÄYTTÖÖNOTTO Turvaohjeita 1. Tarkastus. - Tarkasta terien kunto ja terien kiinnitysten pitävyys. - Tarkasta niittolautaset vaurioiden varalta (katso kappale "Huolto ja kunnossapito"). 2. Kytke kone päälle vain työasennossa. Älä ylitä voimanottoakselin sallittua pyörimisnopeutta (esim. maks. 540 rpm)! 540 Upm U p m Törmäyksen sattuessa varotoimista huolimatta Pysähdy välittömästi ja sammuta moottori. Tarkasta kone huolellisesti vaurioiden varalta. Ta r k a s t a e r i t y i s e s t i niittolautaset ja niiden voimanottoakseli (4a). Vie kone tarvittaessa vielä alan erikoiskorjaamon tarkastettavaksi. Voimansiirron viereen kiinnitetyssä tarrassa mainitaan pyörimisnopeus, jolle teidän koneenne on tarkoitettu. Kytke voimanottoakseli päälle periaatteessa vain silloin, kun kaikki turvalaitteet (suojukset, suojakankaat, suojalevyt jne.) ovat asianmukaisessa tilassa ja asetettu koneeseen suojaavaan asentoon. - Ripusta levitin (EX) paikoilleen. Jokaisen vieraaseen esineeseen osuneen törmäyksen jälkeen Tarkasta terien kunto ja terien kiinnitys. Kiristä kaikkien terien ruuviliitokset. Tarkasta kone huolellisesti vaurioiden varalta. Tarkasta erityisesti niittolautaset ja niiden voimanottoakseli. Vie kone tarvittaessa vielä alan erikoiskorjaamon tarkastettavaksi. 3. Huolehdi voimanottoakselin oikeasta pyörimissuunnasta! TD8/95/6 5. Säilytä etäisyys moottorin ollessa käynnissä. - Pyydä vaarallisella alueella oleskelevia henkilöitä p o i s t u m a a n, k o s k a sinkoavat esineet saattavat aiheuttaa vaaratilanteita. N o u d a t a e r i t y i s t ä varovaisuutta kivisillä pelloilla ja katujen ja teiden lähettyvillä. bsb Vältä vaurioita! Niitettävällä alueella ei saa olla esteitä eikä vieraita esineitä. Vieraat esineet (esim. suuret kivet, puunkappaleet, reunuskivet yms.) voivat vaurioittaa niittolaitetta. 6. Käytä kuulosuojaimia. Eri traktorimallien erilaisista ohjaamotyypeistä riippuen työn aikana kuultava melutaso saattaa vaihdella mitatusta arvosta (katso kappale Tekniset tiedot). Jos melutaso saavuttaa tai ylittää arvon 85 db(a), on yrittäjän (maanviljelijän) annettava sopivat kuulosuojaimet käyttöön (UVV 1.1 2). Jos melutaso saavuttaa tai ylittää arvon 90 db(a), kuulosuojainten käyttö on pakollista (UVV ) Einsatz_

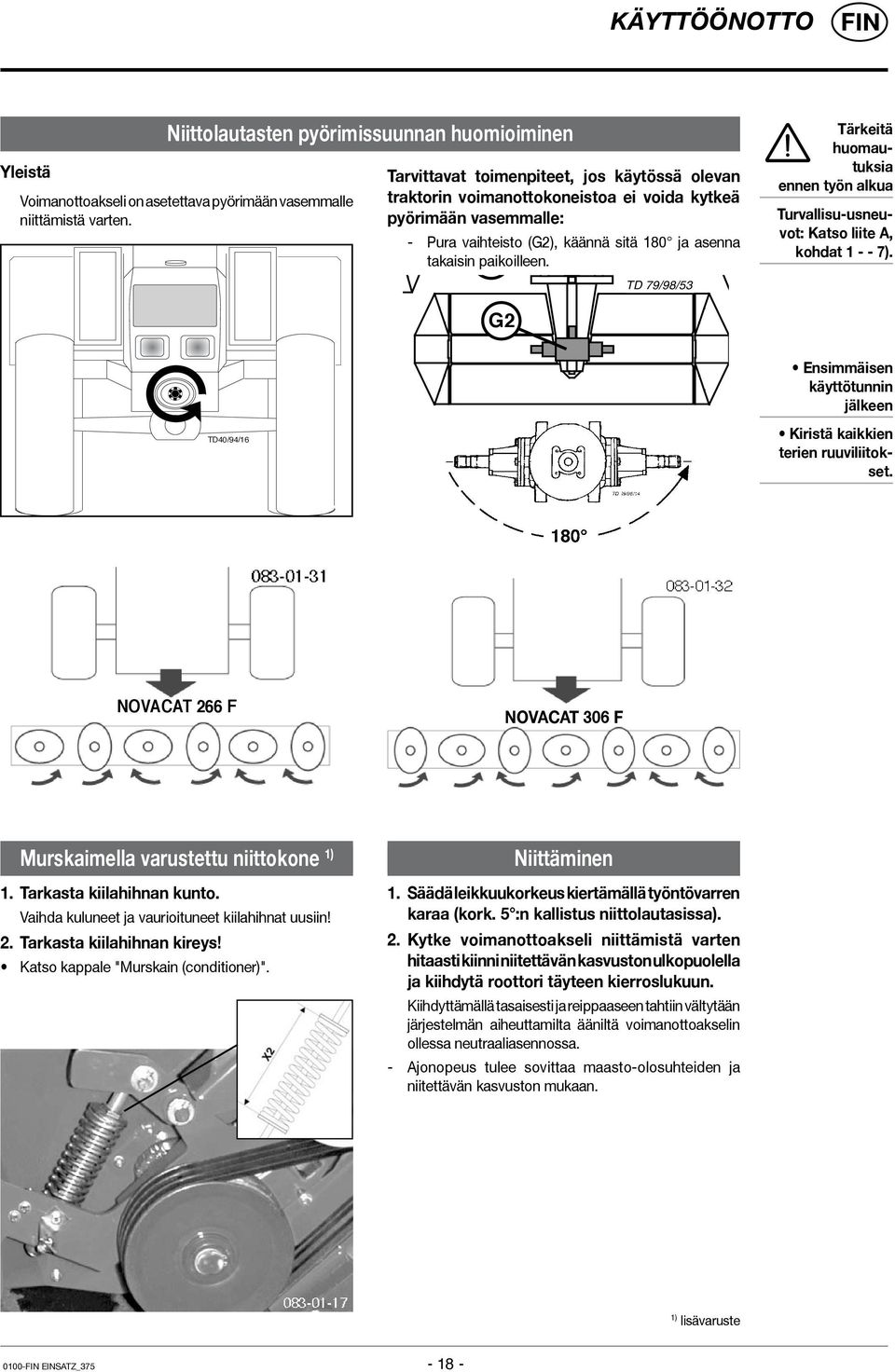

18 KÄYTTÖÖNOTTO Yleistä Niittolautasten pyörimissuunnan huomioiminen Voimanottoakseli on asetettava pyörimään vasemmalle niittämistä varten. Tarvittavat toimenpiteet, jos käytössä olevan traktorin voimanottokoneistoa ei voida kytkeä pyörimään vasemmalle: - Pura vaihteisto (G2), käännä sitä 180 ja asenna takaisin paikoilleen. G1 TD 79/98/53 Tärkeitä huomautuksia ennen työn alkua Turvallisu-usneuvot: Katso liite A, kohdat ). G2 TD40/94/16 Ensimmäisen käyttötunnin jälkeen Kiristä kaikkien terien ruuviliitokset. NOVACAT 266 F NOVACAT 306 F Murskaimella varustettu niittokone 1) 1. Tarkasta kiilahihnan kunto. Vaihda kuluneet ja vaurioituneet kiilahihnat uusiin! 2. Tarkasta kiilahihnan kireys! Katso kappale "Murskain (conditioner)". Niittäminen 1. Säädä leikkuukorkeus kiertämällä työntövarren karaa (kork. 5 :n kallistus niittolautasissa). 2. Kytke voimanottoakseli niittämistä varten hitaasti kiinni niitettävän kasvuston ulkopuolella ja kiihdytä roottori täyteen kierroslukuun. Kiihdyttämällä tasaisesti ja reippaaseen tahtiin vältytään järjestelmän aiheuttamilta ääniltä voimanottoakselin ollessa neutraaliasennossa. - Ajonopeus tulee sovittaa maasto-olosuhteiden ja niitettävän kasvuston mukaan. 1) lisävaruste Einsatz_

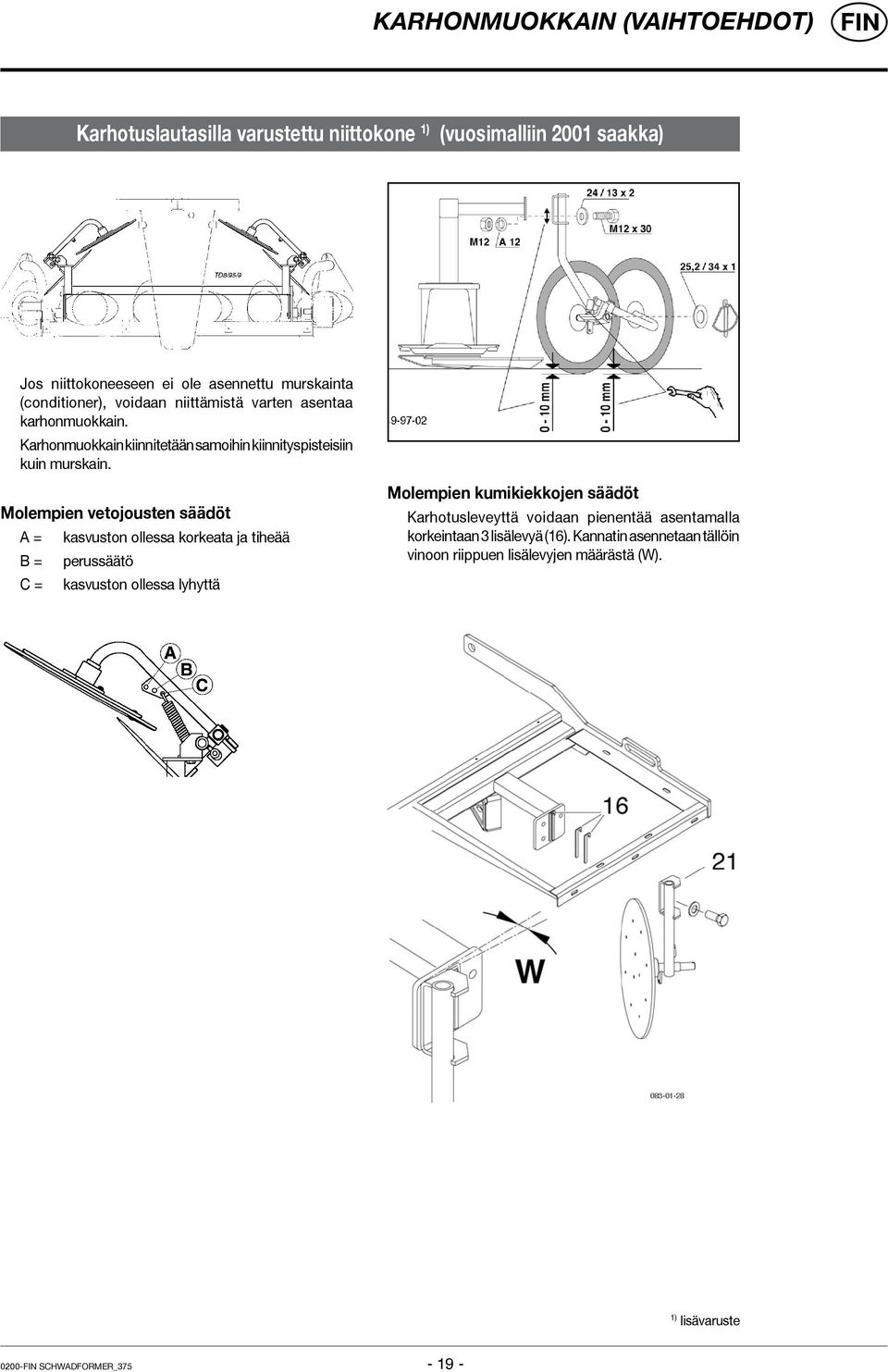

19 Karhonmuokkain (vaihtoehdot) Karhotuslautasilla varustettu niittokone 1) (vuosimalliin 2001 saakka) Jos niittokoneeseen ei ole asennettu murskainta (conditioner), voidaan niittämistä varten asentaa karhonmuokkain. Karhonmuokkain kiinnitetään samoihin kiinnityspisteisiin kuin murskain. Molempien vetojousten säädöt A = B = C = kasvuston ollessa korkeata ja tiheää perussäätö kasvuston ollessa lyhyttä Molempien kumikiekkojen säädöt Karhotusleveyttä voidaan pienentää asentamalla korkeintaan 3 lisälevyä (16). Kannatin asennetaan tällöin vinoon riippuen lisälevyjen määrästä (W). 1) lisävaruste Schwadformer_

20 Karhonmuokkain (vaihtoehdot) Molempien karhonmuokkainten säädöt (8i (vuosimallista 2002 lähtien) Molempien vetojousten säädöt A = kasvuston ollessa korkeata ja tiheää B = perussäätö C = kasvuston ollessa lyhyttä Karhotusleveyden säätäminen (8i Karhon leveyttä voidaan muuttaa säätämällä vivun (6) asentoa. Jos koneeseen tulee tukkeuma, tulee karhon leveyttä säätää suuremmaksi. (8i Katso liite A Schwadformer_

21 Karhonmuokkain (vaihtoehdot) Karhotuslevyt Tavalliset karhotuslevyt (1) Lisävarusteina on saatavana kaksi karhotuslevyä. Niitä voidaan säätää portaattomasti, jolloin voidaan muodostaa yksi enemmän tai vähemmän leveä karho. A = leveä karho B = kapea karho Lisäkarhotuslevyt (2) Tavallisten karhotuslevyjen lisäksi koneeseen voidaan asentaa lisäkarhotuslevyt. Näin karhon leveyttä voidaan pienentää entisestään. Neuvo: Lisäkarhotuslevyjä (2) ei saa käyttää uloskäännetyssä asennossa (A)! Tässä asennossa on luvallista käyttää ainoastaan tavallisia karhotuslevyjä (1)! Erityisesti epätasaisella maalla lisäkarhotuslevyt voisivat muutoin vaurioitua Schwadformer_

22 Murskain (conditioner) Niittäminen murskaimella Murskausvoimakkuutta voidaan muuttaa. - Säätötangon ja roottorin välistä etäisyyttä säädetään vivulla (13). Murskaus on voimakkainta matalimmassa asennossa (asema 3). Kasvustoa ei ole kuitenkaan tarkoitus vaurioittaa. Hihnan oikea kireys Tarkista mitta X2. NOVACAT 266 F: X2 = 189 mm NOVACAT 306 F: X2 = 189 mm NOVACAT 356 F: X2 = 160 mm EUROCAT 276 F: X2 = 193 mm EUROCAT 316 F: X2 = 193 mm Roottorin kierrosluku 700 rpm Lisävaruste ainoastaan NOVACAT - Niitettävä kasvusto vaurioituu vähemmän. Hihnalevy, hihna ja hihnasuojus on vaihdettava. Katso osat varaosaluettelosta. Vaihteisto (vaihtoehto) Valittavina vaihtoehtoina on 2 eri roottorin pyörimisnopeutta. Kytkentä A-0-B 0: Joutukäynti A: Matalampi kierrosluku Ei murskaa niittoheinää. Peltoon muodostuu ainoastaan tavanomainen karho. B: Korkeampi kierrosluku Toiminto edesauttaa niittoheinää kuivumaan nopeasti. Tällöin kasvuston päällipinta hankautuu auki. Ilman hankaustoimintoa heinän ja lehtien nopea kuivuminen estyy. Murskaustoiminnon voimakuuteen voidaan vaikuttaa vivun asentoa (13) säätämällä. Roottorien piikkien asento Asento Z1: roottoripiikkien asento normaaleissa käyttöolosuhteissa. Asento Z2: vaikeisiin käyttöolosuhteisiin, kun esim. heinä kietoutuu roottoriin. Käännä roottoripiikkejä 180 (asento Z2). Piikkien tämän asennon avulla pystytään useimmiten poistamaan ongelma. Murskaustoiminnon voimakkuus heikkeinee hieman Aufbereiter_

23 Murskain (conditioner) Murskaimen asentaminen ja irrottaminen 3. Irrota hihna (3b). 1. Irrota lukitus (1) ja käännä suojus (2) ylös. - Vapauta jännitys etukäteen vivun (3a) avulla. - Napsauta suojatangot pidikkeisiin (3). - Vasemmalla ja oikealla puolella. 4. Kuljetuspyörien (4) asentaminen. - Asenna vasemmalle ja oikealle puolelle. 2. Irrota hihnasuojus (15) Aufbereiter_

24 Murskain (conditioner) 5. Avaa oikealla ja vasemmalla puolella oleva kiinnitys. Jousitettu kiinnityspultti vuosimalliin 2004 saakka Irrota tappi (V1) ja vapauta pultti. Asento A = vapautettu Asento B = lukittu 6. Tue murskain (CR) maahan aina tukevasti. 7. Kiinnitä suojalevy (15). Ruuvaus vuosimallista 2004 lähtien Irrota ruuvi (S) (Jousitettu kiinnityspultti on lisävaruste.) Murskaimen (CR) tai karhonmuokkaimen (SF) asentaminen - tapahtuu luonnollisesti päinvastaisessa järjestyksessä kuin paikoilleen asentaminen. Tärkeätä! Jos niittäminen tapahtuu ilman murskainta, tulee niittopalkkiin kiinnittää lisäksi suojalaitteita ja molemmat k a r h o n m u o k k a i m e t. K a t s o o s a t varaosaluettelosta Aufbereiter_

25 Murskain (conditioner) Erityisen tärkeätä, kun murskain on irrotettu niittopalkista Neuvo Murskaimella (CR) varustettu kone on varustettu yhtenä kokonaisuutena suojalaitteilla. Jos murskain irrotetaan, ei niittolaite ole enää suojattu täydellisesti.tässä tilassa koneella ei saa niittää ilman lisäsuojavarustuksia! Niittäminen ilman murskainta Huomio! Ilman murskainta (CR) tapahtuvaa niittämistä varten on niittopalkkiin asennettava suojalaitteita, jotka on tarkoitettu erityisesti tähän työhön. Tällaiset turvalaitteet eivät kuulu uuden murskaimella varustetun koneen toimitukseen; osat on tilattava erikseen (katso varaosaluettelon rakenneosaryhmää "SUOJUKSET TAKANA"). - ajokoneisto (4) Lisävaruste - jousiviritteinen kiinnityspultti (A-B) Niittäminen ilman murskainta (CR) - Noudata välttämättä turvallisuusneuvoja (yllä)! MÄhen OHNE CR_

26 rotor 0700-D Rotor_

27 rotor NOVACAT 356 F (Type PSM 381) 0700-D Rotor_

28 Telamurskain (novacat 266 F, 306 f) Säädöt Sivuille asennetut painejouset - Tarkoitettu kumitelojen välisen etäisyyden säätämiseen. - Säädettävissä ruuvin (B) avulla. Neuvo! Katso telamurskaimen kiinnitys- ja irrotusohjeet kappaleesta "Murskain". Puhdistus ja huolto Puhdistetaan vedellä jokaisen käyttökerran jälkeen - kumitelat - sivuissa olevat laakerit (Jos käytät painepuhdistajaa, katso kappale "Huolto ja kunnossapito".) Jokaisen käyttökerran jälkeen voidellaan - alemman telan sivussa oleva laakeri (L) vasemmalla ja oikealla - ylemmän telan sivussa oleva laakeri (L) vasen Joka 100 käyttötunnin jälkeen voidellaan - ylemmän telan vaihteisto (M) oikea Joka 500 käyttötunnin jälkeen - vaihdetaan öljy, - lisätään SAE 90 (III) -tyyppistä öljyä merkkiiin (N) asti WalzenAufbereiter_

29 Telamurskain (novacat 356 f) Toimintatapa Telamurskain soveltuu sinimailaselle ja apiloille. Kaksi sisäkkäin tarttuvaa käyttötelaa puristavat rehun väliinsä. Tämä rikkoo kasvien vahakerroksen ja nopeuttaa kuivumista Turvallisuusohje: lue käyttöohjeet ja erityisesti turvallisuusohjeet ennen käyttöönottoa ja noudata niitä (kuva: telamurskain - tyyppi c Laitteen osat: (1) Keskusvoiteluyksikkö (4) Huoltoyksikkö: Hihnakäyttö (2) Säädettävät karhotinpellit (5) ylempi ja alempi kumitela (3) Karhotinpeltien säätöyksikkö (vasemmalla ja oikealla) (6) Huoltoyksikkö: ketjukäyttö Säätömahdollisuudet Toimituskokoonpanossa telamurskain on säädetty keskimmäiseen tehoon. Käyttöolosuhteiden mukaiseen optimaaliseen säätämiseen voidaan tehdä seuraavat säädöt: Telojen välinen etäisyys: telojen etäisyyttä säädetään säätöruuvista (1) vasemmalla ja oikealla puolella samalla tavalla. (Kuva: ) Perusasento: (X) = 45 mm Perusasennosta huolimatta telarako voi olla epätasainen osien toleranssien vuoksi. Tarkista rako ja säädä sitä tarvittaessa. Koko alueella on oltava vähimmäisrako! 1 X Varoitus! Pyörivät osat, sisään vetämisen vaara. Älä koskaan avaa tai irrota suojuksia moottorin ollessa käynnissä _Walzenaufbereiter_

30 Telamurskain (novacat 356 f) Ylätelan jousikuormitus: ylätela on liikkuva ja sitä kuormittavat vasemmalla ja oikealla olevat jouset. Kunkin jousen kuormituksen voimakkuutta säädetään mutterin avulla (WS). (Kuva: ) Vakioasetus (SE): 210 mm WS SE karholeveyden asettaminen: Karhotinpellit levittävät niitettyä ja murskattua rehua haluttuun karhon leveyteen. Karhotinpeltien säätäminen tapahtuu vasemmalla ja oikealla samalla tavalla avaamalla säätöruuvin ja säätämällä (kuva: ) ES Käyttöönotto Ajonopeus: Ajonopeus on sovitettava niitettävän mukaan. Liian suuri nopeus huonontaa käsittelyn laatua ja tasaisuutta. Työskentely ilman telakäsittelyä: Tarvittaessa telamurskain voidaan irrottaa ja vaihtaa sen tilalle varstamurskain tai karholevitin. (Lisätietoja saa lähimmältä jälleenmyyjältä). Kone, jossa on murskain, muodostaa yksikön ja on varustettu säännönmukaisilla suojuksilla. Jos murskain on irrotettu, puuttuvat leikkurista vastaavat suojalevyt. Niitto tässä kokoonpanossa ei ole sallittua, vaan on asennettava ylimääräiset suojalevyt. Huomio! Varo! Loukkaantumisvaara pois sinkoutuvien osien osalta. Noudata niittämisen aikana riittävää turvaetäisyyttä ihmisiin. Huomio! Jos telamurskain on irrotettu, on kiekkoleikkurin teriin vapaa pääsy. On olemassa suuri loukkaantumisriski. Niitettäessä iman murskainta on leikkuupuomiin asennettava erityiset, tätä käyttötapaa varten olevat suojalevyt. Uuden, murskaimen sisältävän koneen tapauksessa nämä suojalevyt eivät kuulu toimituskokoonpanoon. Osat on tilattava erikseen (katso varaosaluettelosta, ryhmästä TAKASUOJUS) _Walzenaufbereiter_

31 Telamurskain (novacat 356 f) Huolto Puhdistus: (20 käyttötunnin välein) Ruuvaa huoltoaukon peitelevy irti ketjukäytön kohdalla. Tarvittaessa on ruuvattava irti koko peitelevy. (Kuva: ) Tarvittaessa on ruuvattava pois hihnakäytön peitelevy (kuva: ). Poista kerääntynyt lika Kumitelojen puhdistus Lika voi huonontaa voitelua ja johtaa osien vaurioitumiseen! Varo! Sammuta moottori ja vedä avain lukosta ennen huolto- tai korjaustöiden aloittamista. Huoltoyksikkö ketjukäyttö (kuva: ) Voitelu: (20 käyttötunnin välein) Käyttöketjujen voitelu tapahtuu keskusvoiteluyksikön kautta. Leikkurin jokainen nosto laukaisee yhden voitelusykkäyksen. Voitelujärjestelmän toimintatarkastus Tarkista öljyn taso. (Öljysäiliö on kiinnitetty murskaimeen) Tarkista keskusvoiteluyksikön öljytaso ennen jokaista käyttökertaa. Koneen käyttö ilman riittävää voitelua vaurioittaa käyttöketjuja Hinweis: Folgende Öle werden für die zentrale Schmiereinricht-ung empfohlen: - Synthetiköl HEES 46 - Hydrauliköl HLP 46 Nur sauberes Öl verwenden! Ketjunkireys: (60 käyttötunnin välein) (kuva: ) Lyhyt käyttöketju Tarkista ketjun kireys peukalon avulla kohdasta PP1. Optimaalinen poikkeama: 3,5-5mm Ketjun kireyden muuttaminen: Löysää ruuveja (3) Säädä kiristysruuvia (WS1) Pitkä käyttöketju Tarkista ketjun kireys peukalon avulla kohdasta PP2. Optimaalinen poikkeama: 5-8 mm Ketjun kireyden muuttaminen: Säädä kiristysruuvia (WS2) WS2 PP2 PP1 3 WS _Walzenaufbereiter_

32 Telamurskain (novacat 356 f) Telojen asennon muuttaminen: (tarvittaessa) (kuva: ) Käyttöketjujen toistuvan kiristämisen jälkeen telojen asento muuttuu. Telojen asennon muuttaminen: Avaa ruuvit (WS) ja käännä telaa. Säädä alatelan asentoa siten, että molempien telojen profiilit tarttuvat toisiinsa optimaalisesti, mutta eivät kosketa toisiaan. Telojen optimaalinen asento ehkäisee kumitelojen ennenaikaista kulumista WS Käyttöhihnat: (tarvittaessa) (kuva: ) Tarkista hihnan kireys: Perusasetus (SE): 183 mm hihnankireyden muuttaminen: säädä ruuvia (WS) SE WS Hihnan vaihtaminen: Jos käyttöhihnoissa on vaurioita tai kulumia, on ne vaihdettava. (Huomio: vaihda aina kokonainen hihnasarja!) Löysää hihnan kireyttä. Apuvälineenä voidaan käyttää terän pikavaihtoavainta (KSS). Vaihda hihnat. Kiristä hihnat entiselleen. KSS Voitelu: (Kuva: ) 20 käyttötunnin välein: SP 1 SP2 SP1 SP1 100 käyttötunnin välein: SP 2 (irrota yläpeitelevy.) Vaihteistoöljy: (kuva: ) (100 käyttötunnin välein) Vaihteisto sijaitsee leikkuupuomin ulkosyrjässä. Avaa poistoruuvi (AS) ja valuta öljy pois. Lisää vaihteistoöljyä (450 ml) täyttöruuvin (BS) kohdalla ( T ä y s s y n t e e t t i n e n v o i t e l u ö l j y korkealämpötilavoiteluun, ISO-VG-luokka 220) BS AS _Walzenaufbereiter_

33 YLEISIÄ HUOLTO-OHJEITA Turvallisuusohjeita Ennen säätö-, huolto- ja korjaustoimenpiteitä traktorin moottori on pysäytettävä. Yleisiä huolto-ohjeita Noudata alla olevia ohjeita, jotta kone pysyy kauan hyvässä kunnossa. - Ensimmäisten käyttötuntien jälkeen on kaikki ruuvit ja mutterit kiristettävä. Erityisesti tarkistettavia ovat: Niittoterien ruuviliitokset Pöyhimen ja karhottimen piikkien kiinnitykset Varaosat a. Alkuperäisvaraosat ja tarvikkeet ovat erityisesti tähän koneeseen tarkoitettuja osia. b. Haluamme muistuttaa, että muut osat kuin meidän toimittamamme alkuperäisvaraosat ja tarvikkeet eivät ole meidän tarkastamiamme eivätkä hyväksymiämme. c. Tällaisten osien asentaminen tai käyttö voi muuttaa koneen ominaisuuksia kielteisellä tavalla tai heikentää sen laatua. Valmistaja ei vastaa tarvikeosien käytön aiheuttamista vahingoista. d. Valmistaja ei myöskään vastaa omien muutosten tai lisäosien käytöstä aiheutuneista vaurioista. Koneen säilytys ulkona Jos kone jätetään pitemmäksi ajaksi ulos, männänvarret on puhdistettava ja voideltava. TD 49/93/2 Talvisäilytys FETT - Ennen koneen talvisäilytystä on se puhdistettava hyvin. - Varastoi kuivaan ja suojattuun paikkaan. - Vaihda kulmavaihteiden öljyt. - Suojaa paljaat osat ruosteelta. - Voitele kaikki kohdat voitelukaavion mukaan. Voimansiirtoakseli - katso myös liitteessä olevat ohjeet Huomioi ennen huoltoa! Noudata pääasiassa tässä käyttöohjeessa olevia huolto-ohjeita. Ellei käyttöohjeessa ole erityisiä ohjeita, noudatetaan nivelakselin valmistajan antamia ohjeita. Hydrauliikkajärjestelmä HUOM! Loukkaantumis- ja tulehdusvaara! Korkean paineen alainen öljy voi suihku tes saan lävistää ihon. Käänny heti lääkärin puo leen! Turvallisuusohjeita! Ennen säätö-, huolto- ja korjaustoimenpiteitä traktorin moottori on pysäytettävä. Työskenneltäessä koneen alla on se ehdotto masti tuettava. Ensimmäisten käyttötuntien jälkeen on kaikki ruuvit ja mutterit kiristettävä. Korjausohje Noudata liitteessä olevia korjausohjeita. Koneen puhdistaminen HUOM! Älä suuntaa painepesurin suutinta laakereita tai hydrauliikkaosia kohti. - Ruostumisvaara! - Puhdistuksen jälkeen on kone voideltava voitelukaavion mukaisesti ja koekäytettävä. - Jos puhdistettaessa käytetään liian suurta painetta, voi syntyä maalivaurioita. Ensimmäisten 10 käyttötunnin ja seuraavien 50 käyt tötunnin jälkeen - Tarkista hydrauliikkajärjestelmän tiiviys ja kiristä mahd. löysät liitokset. Ennen jokaista käyttökertaa - Tarkista hydrauliikkaletkut! Vaihda kuluneet tai vaurioituneet letkut heti uusiin! Vaihtoletkujen on täytettävä valmistajan asettamat tekniset vaatimukset. Hydrauliikkaletkut vanhenevat itsestään. Letkut tulisi vaihtaa 5-6 vuoden välein. 0400_-Allgemeine-Wartung_BA

34 Huolto ja kunnossapito Huolto ja kunnossapito Öljytason tarkastus niittopalkista Öljymäärää tulee normaaleissa käyttöolosuhteissa lisätä vuosittain. Neuvo: Suorita öljytason tarkastus käyttölämpötilassa. Öljy on kylmänä liian jähmeää. Tällöin hammaspyöriin jää liiaksi vanhaa öljyä, mikä väärentäisi mittaustulosta. 3. Ota öljyntäyttötulppa (63) irti. Öljytaso mitataan tämän täyttötulpan reiästä. Tärkeätä! Niittopalkin on oltava tällöin tarkalleen vaakasuorassa asennossa. - Ota öljyntäyttötulppa (63) irti ja lisää "SAE 90" -öljyä. 1. Nosta niittopalkkia toisesta päästä (X1) ja tue se. NOVACAT 266 F: X1 = 22,5 cm NOVACAT 356 F: X1 = 22,5 cm NOVACAT 306 F: X1 = 38 cm Palkin se pää, jossa on öljyntäyttötulppa, jää maahan. Nosta niittopalkkia toisesta päästä (X1):n verran ja tue sopivalla välineellä. 2. Anna niittopalkin olla tässä asennossa noin 15 minuuttia. Tämä aika on välttämätön, jotta öljy ehtii kerääntyä niittopalkin alaosaan. 4. Öljytason tarkastus. NOVACAT 266 F / 356 F: Öljytaso on oikein silloin, kun vaihteistoöljy yltää mittatikkuun 1) (OIL LEVEL) asti. NOVACAT 306 F: Mittaa etäisyys öljytasoon. Öljytaso on silloin oikein, kun etäisyys on 12 mm. Liika öljy aiheuttaa niittopalkin ylikuumenemista käytön aikana. Liian vähäinen öljymäärä ei takaa välttämätöntä voitelua. NOVACAT 266 F NOVACAT 356 F NOVACAT 306 F 1) Öljyntäyttötulppa (63) on samalla myös öljytason mittatikku (OIL LEVEL) WARTUNG_

35 Huolto ja kunnossapito Kulmavaihteisto - Öljynvaihto ensimmäisten 50 käyttötunnin jälkeen. Öljymäärää tulee normaaleissa käyttöolosuhteissa lisätä vuosittain (OIL LEVEL). - Öljynvaihto viimeistään 100 ha:n jälkeen. Öljymäärä: 0,8 litraa SAE 90 Niittopalkki Öljynvaihto - Öljynvaihto ensimmäisten 50 käyttötunnin jälkeen, viimeistään kuitenkin 100 ha:n jälkeen. Neuvo: Vaihda öljy käyttölämpötilassa. Öljy on kylmänä liian jähmeää. Hammaspyöriin jää liiaksi vanhaa öljyä ja näin kaikki likahiukkaset eivät kulkeudu ulos vaihteistosta. Öljymäärä: NOVACAT 266 F: 3 litraasae 90:tä NOVACAT 306 F: 3,5 litraasae 90:tä NOVACAT 356 F: 4,0 litraasae 90:tä Öljymäärä: 1,0 litraa SAE 90 - Nosta niittopalkkia sen oikeanpuoleisesta päästä. - Ota irti öljynpoistotulppa (62), anna vanhan öljyn valua ulos ja hävitä asianmukaisella tavalla. NOVACAT 266 F Niittoterien asentaminen Huomio! NOVACAT 306 F Niittoterässä oleva nuoli osoittaa niittolautasen pyörimissuunnan. - Puhdista ruuvien kiinnityskohdat lakasta ennen asennusta. NOVACAT 356 F WARTUNG_

36 HUOLTO Niittoterän pidikkeen kulumistarkastus Kuluvia osia ovat: niittoterien pidikkeet (30) niittoterien pultit (31) Huomio! Kuluvat osat voivat aiheuttaa onnettomuusvaaran. Kuluneiden kuluvien osien käyttämistä ei saa jatkaa. Muussa tapauksessa irtoilevat osat saattavat aiheuttaa onnettomuusvaaran (esim. niittoterät, murtuneet kappaleet). Toimintavaiheet - silmämääräinen tarkastus 1. Irrota niittoterät. 2. Poista kasvuston jäänteet ja lika - pultin (31) ympäriltä. Huomio! Onnettomuus saattaa sattua, jos: - teränpultti on ohentunut keskeltä 15 mm paksuiseksi - kulunut alue (30a) ulottuu reiän reunaan saakka. - teränpultti on kulunut alaosastaan (30b) - teränpultin kiinnitys ei enää ole tiukka Tarkasta niittoterien kiinnitys kulumien ja muiden vaurioiden varalta: ennen jokaista käyttöönottokertaa usein käytön aikana välittömästi kiinteään esteeseen törmäämisen jälkeen (esim. kivi, puu- tai metallikappale jne.). Jos koneessa havaitaan yksi tai useampi mainituista kulumista, on niittäminen keskeytettävä. Kuluneet kuluvat osat tulee vaihtaa välittömästi uusiin Pöttinger-alkuperäisosiin. Ruuvaa terän pultti ja mutteri kiristysmomenttiin 120 Nm Sichtkontrolle (379)

37 Huolto ja kunnossapito Niittoterien pidike pikavaihtoa varten Huomio! Oman turvallisuutesi tähden Tarkista niittoterät ja niiden kiinnitys säännöllisesti! - Niittolautaseen kiinnitettyjen niittoterien tulee kulua tasaisesti (muutoin epätasapainon vaara). Muussa tapauksessa ne tulee vaihtaa uusiin (vaihto pareittain). - Vääntyneiden ja vaurioituneiden niittoterien käyttöä ei saa jatkaa. Vääntyneiden, vaurioituneiden ja/tai kuluneiden terienpidikkeiden (30) käyttöä ei saa jatkaa. Niittoterien vaihtaminen (vuosimalliin 2003 saakka) 1. Vie vipu (H) pystysuoraan asentoon niittolautasen ja pidikkeen (30) väliin. 2. Paina liikutettavaa pidikettä (30) vivulla (H) alaspäin. Niittoterän kiinnityksen tarkastus - tavallinen tarkastus joka 50 tunnin välein - useimmin tapahtuva tarkastus niitettäessä kivisillä alueilla tai muissa vaikeissa käyttöolosuhteissa - välitön tarkastus kiinteään esteeseen törmäämisen jälkeen (esim. kivi, puu- tai metallikappale jne.). Suorita tarkastukset - kuten on kuvattu kappaleessa "Niittoterien vaihtaminen". Huomio! Vaurioituneita, vääntyneitä tai voimakkaasti kuluneita rakennosia ei saa käyttää (muutoin onnettomuusvaara). 3. Irrota niittoterä (M). 4. Poista kasvuston jäänteet ja lika - pultin (31) ympäriltä ja reiän sisäpuolelta (32). 5. Tarkastus terän pultti (31) vaurioiden, kulumisen ja löysyyden varalta pidike (30) vaurioiden, asennon muuttumisen ja löysyyden varalta reikä (32) vaurioiden varalta. - Sivuseinämissä ei saa olla vääntymiä. 6. Asenna niittoterä paikoilleen ja irrota vipu (H). Aseta vipu (H) molempiin Klingen_

38 Huolto ja kunnossapito Niittoterien vaihtaminen (vuosimallista 2004 lähtien) 1. Vie vipu (H) vasemmalta tai oikealta puolelta vasteeseen saakka niittolautasen "asentoon A" asti. 2. Käännä vipua "asennosta A" "asentoon B" ja paina liikutettavaa pidikettä (30) alaspäin. Pos A 5. Tarkastus. terän pultti (31) vaurioiden, kulumisen ja löysyyden varalta pidike (30) vaurioiden, asennon muuttumisen ja löysyyden varalta reikä (32) vaurioiden varalta. - Sivuseinämissä ei saa olla vääntymiä. 6. Asenna niittoterä. Pos B 3. Irrota niittoterä (M). 4. Poista kasvuston jäänteet ja lika - pultin (31) ympäriltä ja reiän sisäpuolelta (32). 7. Suorita silmämääräinen tarkastus!tarkista, että terä (M) on oikein terän pultin (31) ja pidikkeen (30) välissä (katso kuvaa). 8. Käännä vipu (H) takaisin "asentoon A" ja irrota. Vivun asettaminen pidikkeeseen - Vipu tulee asettaa käytön jälkeen sille tarkoitettuun pidikkeeseen ja varmistaa sen kiinnitys. - Katso pidikkeet piirroksista. Nova Alpin 226/266 N o v a A l p i n / kolmiokiinnitys Nova Cat 225/ 265 / 305 / 350 / 400 Nova Cat 266F / 306F Nova Disc _-HEBEL_

39 TEKNISET TIEDOT Tekniset tiedot Nimike NOVACAT 266 F Type 375 NOVACAT 306 F Type 376 NOVACAT 356 F Type 381 Kiinnitys Kolmipistekiinnitys (Etukoko) Kat. II Kolmipistekiinnitys (Etukoko) Kat. II Kolmipistekiinnitys (Etukoko) Kat. II Työleveys 2,62 m 3,04 m 3,46 m Kuljetusleveys 2,57 m 2,98 m 3,42 m Murskaimen leveys 1,84 m 2,26 m 2,68 m Niitosleveys (koneet ilman murskainta) ilman niitospyöriä 2 niitospyörällä 4 niitospyörällä 1,7 m 1,3 m 0,9 m 2,1 m 1,4 m 1,1 m Niittolautasten lukumäärä Niittoterien lukumäärä Työteho 2,6 ha/h 3,0 ha/h 3,4 ha/h Käyttönopeus (kierr/min) 540 / / / 1000 Nivelakselin ylikuormitussuoja 1500 Nm 1500 Nm 1500 Nm Tehon tarve ilman murskainta murskaimella 30 kw (40 hv) 45 kw (61 hv 35 kw (47 hv) 52 kw (70 hv) - 60 kw (80 hv) Paino CLASSIC - ilman murskainta CLASSIC - ED CLASSIC - RC ALPHAMOTION - ilman murskainta ALPHAMOTION - ED ALPHAMOTION - RC 603 kg 803 kg 803 kg kg 895 kg kg 1030 kg 1030 kg kg 1195 kg 1195 kg Melutaso 91,4 db (A) 91,6 db (A) 91,6 db (A) Kaikki tiedot sitoumuksetta Murskain Valolaitteet Varoituskilvet Vaihteisto (murskain) Lisävarusteet: Vaadittavat liittimet 1 yksitoiminen hydrauliikkaliitäntä (traktorin vähimmäisvarustus) Käyttöpaine väh.: 140 bar Käyttöpaine enint.: 200 bar - 7-napainen perävaunun valopistorasia (12 V) 1) Paino: eri arvot mahdollisia koneen varustuksesta riippuen Techn-Daten_

40 TEKNISET TIEDOT Tyyppikilpi Valmistusnumero (Masch.Nr. / Fgst.Ident.Nr.) on merkitty tyyppikilpeen (viereinen kuva). Kilpi on kiinnitetty vaunun runkoon. Valmistus-numero on ilmoitettava varaosia tilattaessa ja takuuasioiden käsittelyn helpottamiseksi. Merkitse valmistusnumero heti muistiin tämän käyttöohjeen kanteen, kun olet vastaanottanut vaunun. Sinun koneesi (Koneen nro / rungon numero) Niittokoneen määräystenmukainen käyttö Niittokone "NOVACAT 266 F (malli PSM 375)" "NOVACAT 306 F (malli PSM 376) NOVACAT 356 F (malli PSM 381) on tarkoitettu ainoastaan tavanomaiseen käyttöön maataloustöissä. Tarkoitettu niittyjen ja lyhytvartisten kasvustojen niittämiseen. Kaikki muu käyttö ei ole asianmukaista käyttöä. Tällaisesta käytöstä aiheutuvista vaurioista ei valmistaja vastaa; käytöstä vastaa yksinomaan omistaja. * Asianmukaiseen käyttöön kuuluu myös huolto- ja korjaustöiden tekeminen valmistajan antamien ohjeiden mukaan Techn-Daten_

41 Liite SF-Anhang Titelblatt _BA-Allgemein

42 Alkuperäistä ei voi väärentää Kaikki sujuu paremmin Pöttingerin alkuperäisosilla Laatua ja hyvää yhteensopivuutta - käyttövarmuutta Luotettava toimivuus Pitempi käyttöikä - taloudellisuus Taattu saatavuus lähimmän Pöttinger jakelupartnerin kautta: Edessäsi on päätös: Alkuperäinen vai tarvikeosa? Usein hinta ratkaisee valinnan. Halpa ostohinta voi kuitenkin joskus tulla todella kalliiksi. Pidä siksi mielessäsi neliapila - alkuperäisyyden tae! SF-Anhang Titelblatt _BA-Allgemein

43 Turvallisuusohjeita Liite -A Työturvallisuuden merkki Tässä käyttöohjeessa kaikki turvallisuutta käsittelevät kohdat on varustettu tällä merkillä. 1.) Tarkoituksenmukainen käyttö a. Katso Tekniset tiedot. b. Asianmukaiseen käyttöön kuuluu myös valmistajan ohjeiden mukaan tehtävät korjaukset, huollot ja koneen kunnossapito. 2.) Varaosat a. Alkuperäisvaraosat ja tarvikkeet ovat erityisesti tähän koneeseen tarkoitettuja osia. b. Haluamme muistuttaa, että muut osat kuin meidän toimittamamme alkuperäisvaraosat ja tarvikkeet eivät ole meidän tarkastamiamme eivätkä hyväksymiämme. 6.) Henkilöiden kuljetus on kielletty a. Henkilöiden kuljettaminen koneen päällä on kielletty. b. Konetta saa yleisillä teillä kuljettaa ainoastaan ohjeiden mukaisessa kuljetusasennossa. 7.) Ajo-ominaisuudet kytketyillä työkoneilla a. Traktori on varustettava riittävillä etu- tai takalisäpainoilla ohjausja jarrutusominaisuuksien säilyttämiseksi (väh. 20 % traktorin kokonaispainosta on oltava etuakselilla). b. Traktorin ajo-ominaisuuksiin vaikuttaa kytketyn työkoneen lisäksi myös tien kunto. Ajotapa on sovitettava maaston ja maaperän mukaan. c. Kaarteissa ajettaessa on otettava lisäksi huomioon kuorman paino ja koneen massavoimat! d. Kun työkone on kytketty traktoriin, on lisäksi kaarteissa otettava huomioon kuorman pitkä ylitys ja massavoimat! Kg 20% c. Tällaisten osien asentaminen tai käyttö voi muuttaa koneen ominaisuuksia kielteisellä tavalla tai heikentää sen laatua. Valmistaja ei vastaa tarvikeosien aiheuttamista vaurioista tai vahin goista. d. Valmistaja ei myöskään vastaa omien muutosten tai lisäosien käytöstä aiheutuneista vaurioista. 3.) Suojavarusteet Kaikki koneeseen kuuluvat suojukset on pidettävä paikoillaan ja hyvässä kunnossa. Kuluneet ja vaurioituneet suojukset on vaihdettava oikeaan aikaan. 4.) Ennen käyttöönottoa a. Tutustu ennen koneen käyttöönottoa kaikkiin sen hallintalaitteisiin ja toimintoihin. Työn aikana se on liian myöhäistä! b. Varmista aina ennen koneen käyttöä, että se on liikenne- ja käyttöturvallinen. 5.) Asbesti Tietyt koneessa käytettävät varaosat voi vat teknisistä syistä sisältää asbestia. Noudata pakkauksen ohjeita. 8.) Yleistä a. Kun traktorin nostolaitteeseen on kytketty työkone, on hallintavipu lukittava niin, että kone ei pääse laskemaan tahattomasti! b. Konetta traktoriin kytkettäessä on puristuksiin joutumisen vaara! c. Älä mene nostolaitteeseen kytketyn koneen ja traktorin väliin. Onnettomuusvaara! d. Älä oleskele traktorin ja koneen välissä, jos käytät nostolaitteita ohjaamon ulkopuolelta! e. Nivelakselin saa kiinnittää ja irrottaa vain, kun moottori on sammutettu. f. Maantiellä ajettaessa on hydrauliikan hallintavipu pidettävä lukittuna. g. Ennen ohjaamosta nousemista on työkone laskettava alas - irrota virta-avain! h. Kukaan ei saa oleskella koneen ja traktorin välissä ellei traktorin liike ole estetty kytkemällä pysäköintijarru tai asettamalla esteet pyörien eteen! i. Ennen puhdistus-, huolto- ja korjaustöiden aloittamista on voimanotto kytkettävä pois päältä ja moottori pysäytettävä. 9.) Koneen puhdistus Älä suuntaa painepesurin suutinta laakereita tai hydrauliikkaosia koht. 9400_-Anhang A_Sicherheit - A 1 -
