FIN FIN80I.0 HIT 910 N. (Tyyppi 2171 : ) HIT 910 NZ HIT 910 A HIT 910 AZ. Pöyhin Ihre / Your / Votre Masch.Nr. Fgst.Ident.Nr.

Koko: px
Aloita esitys sivulta:

Download "FIN 99 2171.FIN80I.0 HIT 910 N. (Tyyppi 2171 : +.. 01001) HIT 910 NZ HIT 910 A HIT 910 AZ. Pöyhin Ihre / Your / Votre Masch.Nr. Fgst.Ident.Nr."

Transkriptio

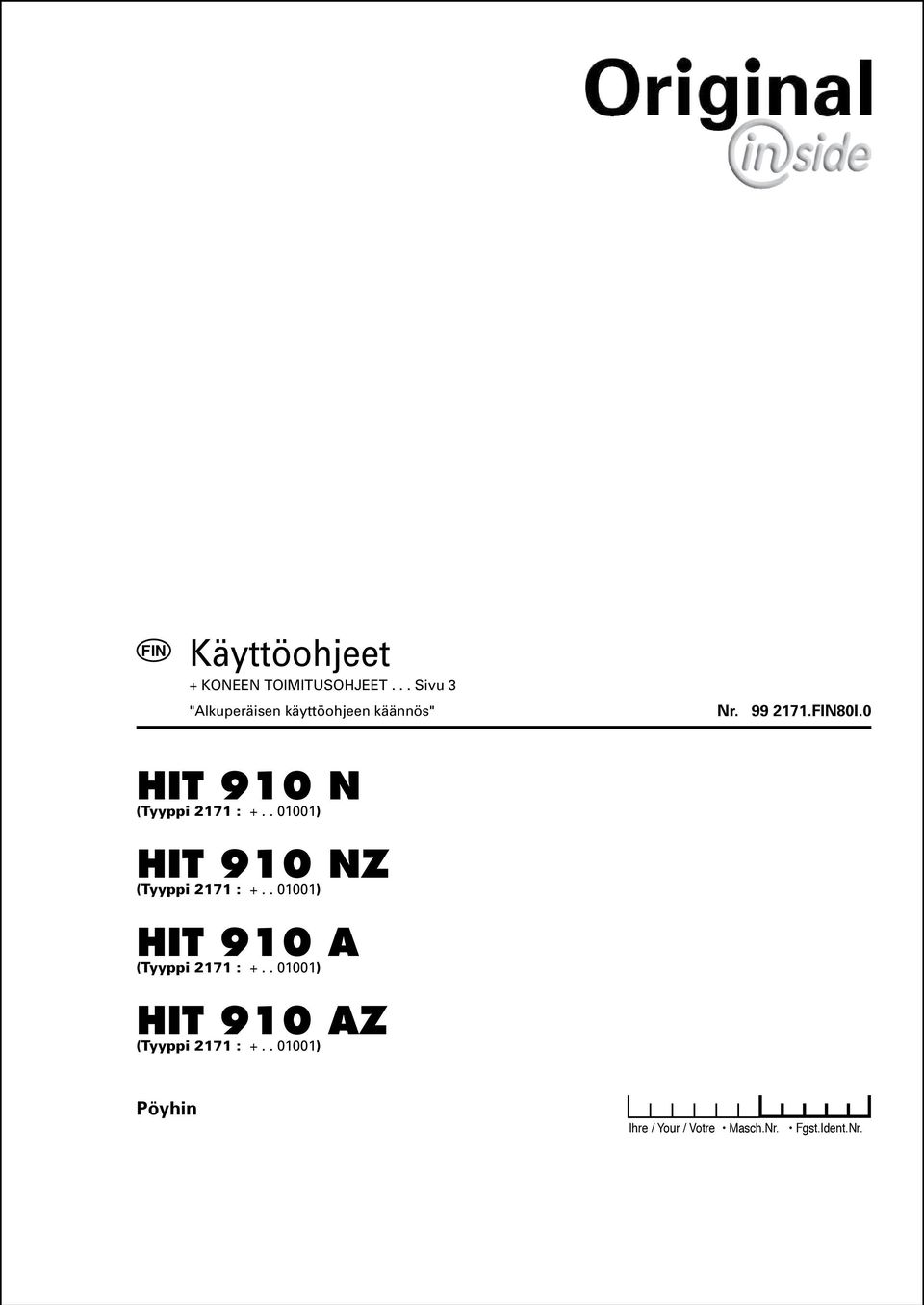

1 I.0 HIT 910 N (Tyyppi 2171 : ) HIT 910 NZ (Tyyppi 2171 : ) HIT 910 A (Tyyppi 2171 : ) HIT 910 AZ (Tyyppi 2171 : ) Pöyhin Ihre / Your / Votre Masch.Nr. Fgst.Ident.Nr.

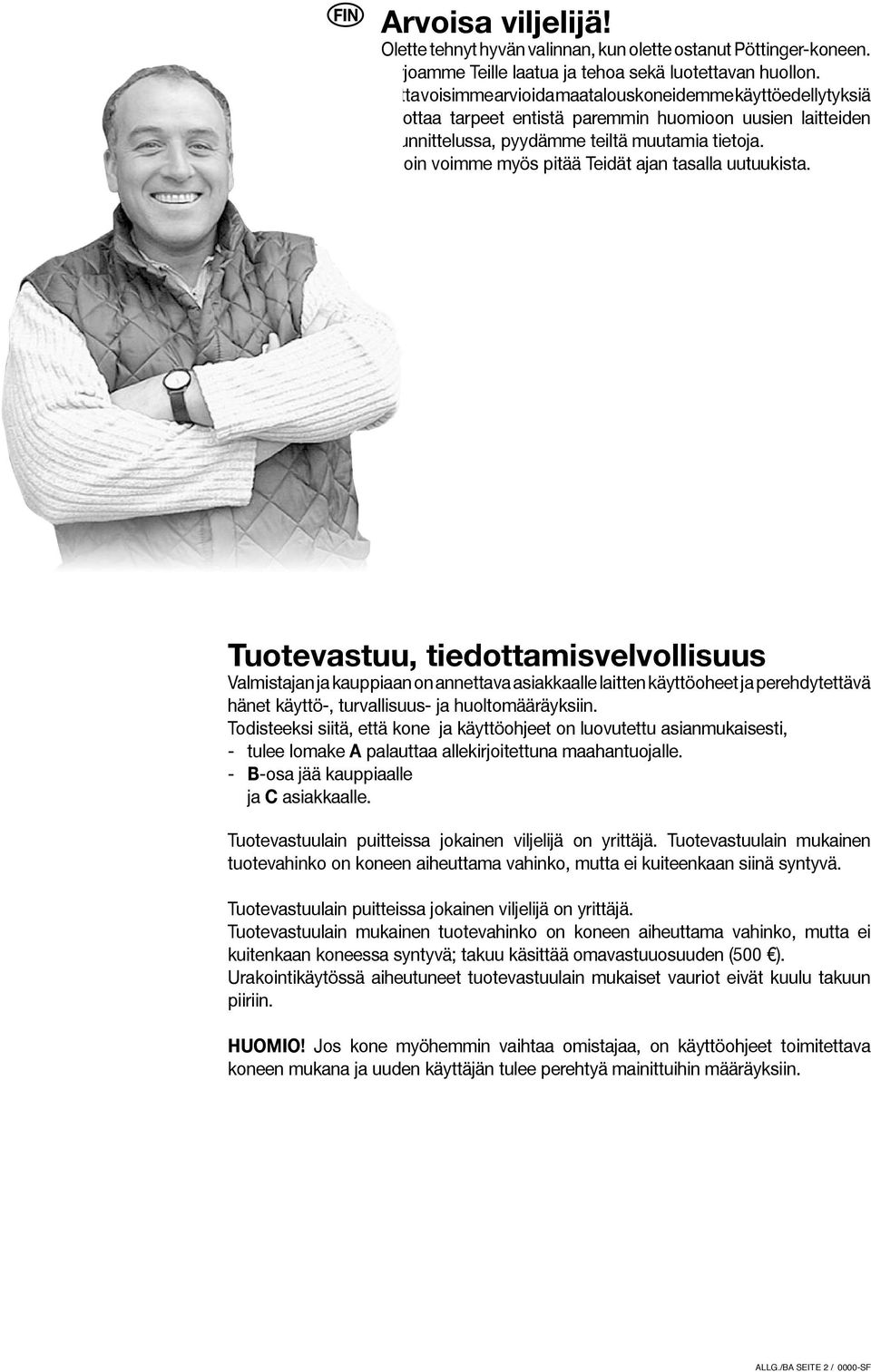

2 Arvoisa viljelijä! Olette tehnyt hyvän valinnan, kun olette ostanut Pöttinger-koneen. Tarjoamme Teille laatua ja tehoa sekä luotettavan huollon. Jotta voisimme arvioida maatalouskoneidemme käyttöedellytyksiä ja ottaa tarpeet entistä paremmin huomioon uusien laitteiden suunnittelussa, pyydämme teiltä muutamia tietoja. Silloin voimme myös pitää Teidät ajan tasalla uutuukista. Tuotevastuu, tiedottamisvelvollisuus Valmistajan ja kauppiaan on annettava asiakkaalle laitten käyttöoheet ja perehdytettävä hänet käyttö-, turvallisuus- ja huoltomääräyksiin. Todisteeksi siitä, että kone ja käyttöohjeet on luovutettu asianmukaisesti, - tulee lomake A palauttaa allekirjoitettuna maahantuojalle. - B-osa jää kauppiaalle ja C asiakkaalle. Tuotevastuulain puitteissa jokainen viljelijä on yrittäjä. Tuotevastuulain mukainen tuotevahinko on koneen aiheuttama vahinko, mutta ei kuiteenkaan siinä syntyvä. Tuotevastuulain puitteissa jokainen viljelijä on yrittäjä. Tuotevastuulain mukainen tuotevahinko on koneen aiheuttama vahinko, mutta ei kuitenkaan koneessa syntyvä; takuu käsittää omavastuuosuuden (500 ). Urakointikäytössä aiheutuneet tuotevastuulain mukaiset vauriot eivät kuulu takuun piiriin. HUOMIO! Jos kone myöhemmin vaihtaa omistajaa, on käyttöohjeet toimitettava koneen mukana ja uuden käyttäjän tulee perehtyä mainittuihin määräyksiin. ALLG./BA SEITE 2 / 0000-SF

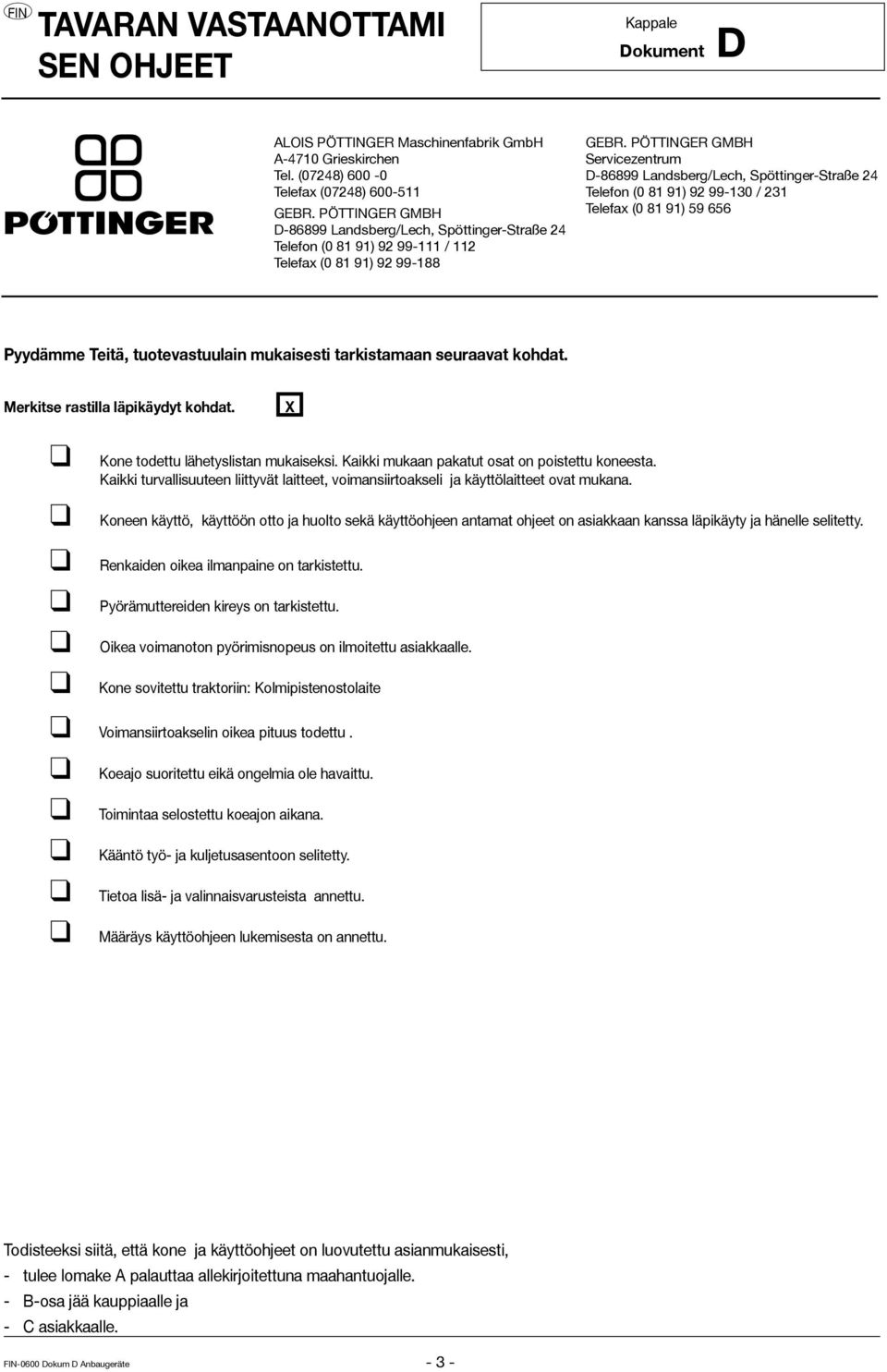

3 TAVARAN VASTAANOTTAMI SEN OHJEET Kappale Dokument D ALOIS PÖTTINGER Maschinenfabrik GmbH A-4710 Grieskirchen Tel. (07248) Telefax (07248) GEBR. PÖTTINGER GMBH D Landsberg/Lech, Spöttinger-Straße 24 Telefon ( ) / 112 Telefax ( ) GEBR. PÖTTINGER GMBH Servicezentrum D Landsberg/Lech, Spöttinger-Straße 24 Telefon ( ) / 231 Telefax ( ) Pyydämme Teitä, tuotevastuulain mukaisesti tarkistamaan seuraavat kohdat. Merkitse rastilla läpikäydyt kohdat. X Kone todettu lähetyslistan mukaiseksi. Kaikki mukaan pakatut osat on poistettu koneesta. Kaikki turvallisuuteen liittyvät laitteet, voimansiirtoakseli ja käyttölaitteet ovat mukana. Koneen käyttö, käyttöön otto ja huolto sekä käyttöohjeen antamat ohjeet on asiakkaan kanssa läpikäyty ja hänelle selitetty. Renkaiden oikea ilmanpaine on tarkistettu. Pyörämuttereiden kireys on tarkistettu. Oikea voimanoton pyörimisnopeus on ilmoitettu asiakkaalle. Kone sovitettu traktoriin: Kolmipistenostolaite Voimansiirtoakselin oikea pituus todettu. Koeajo suoritettu eikä ongelmia ole havaittu. Toimintaa selostettu koeajon aikana. Kääntö työ- ja kuljetusasentoon selitetty. Tietoa lisä- ja valinnaisvarusteista annettu. Määräys käyttöohjeen lukemisesta on annettu. Todisteeksi siitä, että kone ja käyttöohjeet on luovutettu asianmukaisesti, - tulee lomake A palauttaa allekirjoitettuna maahantuojalle. - B-osa jää kauppiaalle ja - C asiakkaalle Dokum D Anbaugeräte - -

4 Sisällysluettello Sisällysluettello Varoitusmerkit CE-merkintä... 5 Työturvallisuutta koskevia neuvoja... 5 Tarrojen selitykset... 5 ASENNUS HIT 910 A / AZ:n asennus... 6 Kun kone kiinnitetään ensimmäistä kertaa traktoriin... 6 Voimansiirtoakselin pituus... 6 HIT 910 N / NZ:n asennus... 7 Kääntöpalkkilukitus katuajon aikana ja maahan tukemista varten... 7 Vetovaijeri... 7 Työntövarsi... 7 Hydrauliikan liitäntä... 9 Tukeminen maahan Laitteen tukeminen maahan Koneen jättäminen ulos HIT 910 N / NZ...10 HIT 910 A / AZ "SELECT CONTROL" -ohjauslaite (W KÄYTTÖ Yleisiä käyttöohjeita Kolmipistekiinnityksellä varustettujen koneiden säätö. 12 Rungolla varustettujen koneiden säätö Roottorien kallistuskulman säätäminen Piikkien kallistuskulma Iskunvaimennuspalkit Einzelradverstellung Pellon reunassa ajaminen (reunapöyhintä) vasemmalla ja oikealla KULJETUSASENTO Ajo yleisillä teillä Kääntöpalkkilukitus katuajon aikana mallissa HIT 910 NZ. 16 Teleskooppityöntövarsi (lisävaruste malliin HIT 910 NZ) Vaihtaminen HIT 910 NZ -mallissa Työasennosta kuljetusasentoon Kuljetusasennosta työasentoon Vaihtaminen HIT 910 AZ -mallissa, jossa ei "Select Control" -ohjausyksikköä Työasennosta kuljetusasentoon Kuljetusasennosta työasentoon Vaihtaminen HIT 910 AZ -mallissa, jossa on "Select Control" -ohjausyksikkö Työasennosta kuljetusasentoon Kuljetusasennosta työasentoon Select Control - valintakytkimet "SELECT CONTROL" -ohjauslaite Halutun toiminnon suorittaminen Diagnoositoiminto antureita varten Ohjelmistoversion näyttö "Select Control" -ohjauslaitteen ja työlaskurin toimivuuden tarkastaminen Sähkölaitteiston häiriöt ja apukeinot Sähkölaitteiston varoke Työlaskurin toimintokaavio Hydrauliikkakaavio YLEISIÄ HUOLTO-OHJEITA Turvallisuusohjeita Yleisiä huolto-ohjeita Koneen puhdistaminen Vaunun jättäminen los Talvisäilytys Voimansiirtoakseli Hydrauliikkajärjestelmä Ensimmäisten käyttötuntien jälkeen Piikkien vaihtaminen Nivelakselit Kaasusäilö Syöttövaihteisto Antureiden säätäminen Hammaskytkin TEKNISET TIEDOT Tekniset tiedot Vaadittavat liittimet Tyyppikilpi Lisävarusteet Liite Turvallisuusohjeita Voimansiirtoakseli Voitelukaavio Voiteluaineet Alennusvaihteen asentaminen Traktorin ja työlaitteen yhdistelmä Huom! Noudata liitteessä olevia turvallisuusohjeita! 0800_-INHALT_

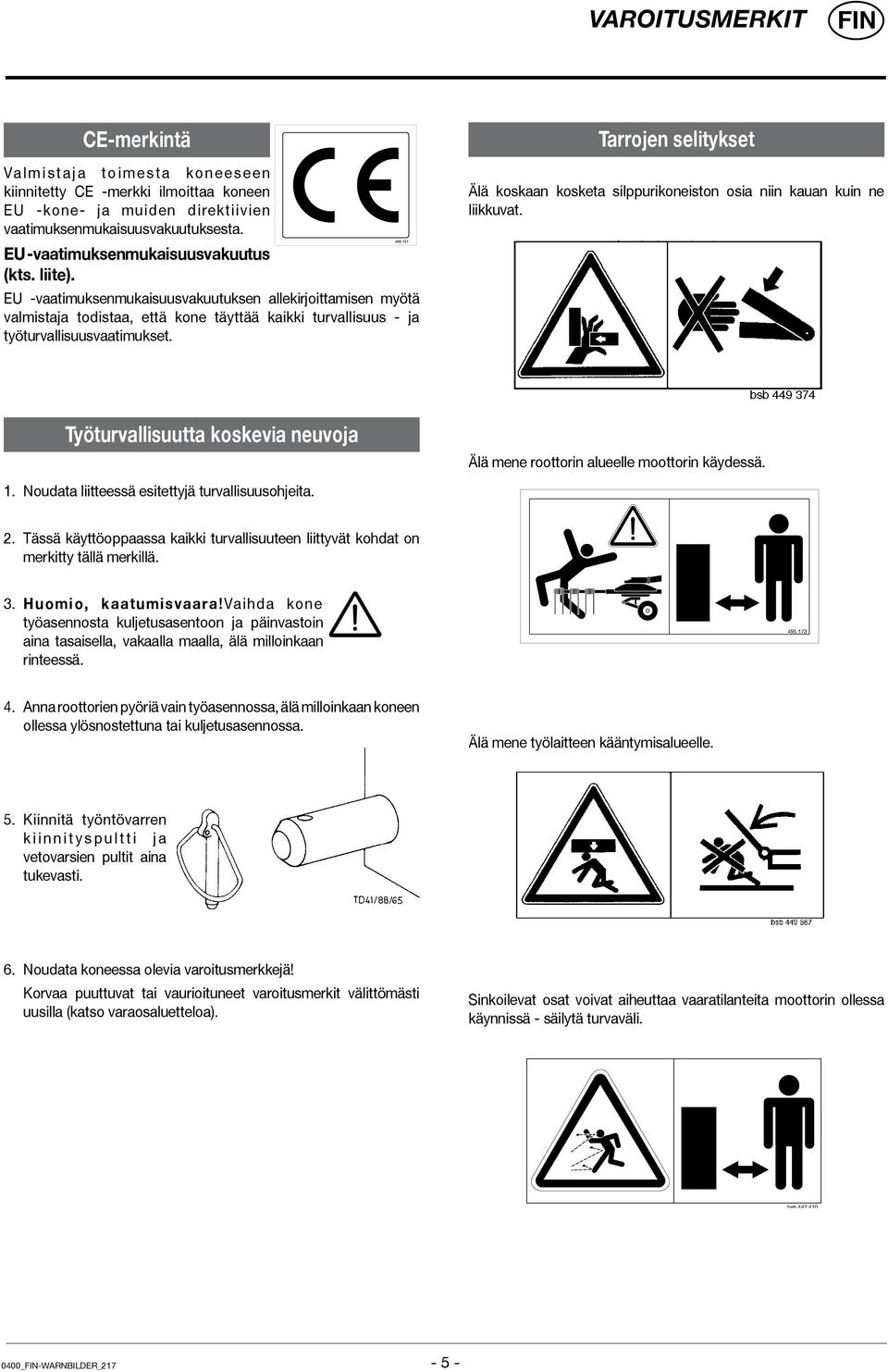

5 Varoitusmerkit CE-merkintä Va l m i s t a j a t o i m e s t a k o n e e s e e n kiinnitetty CE -merkki ilmoittaa koneen EU -kone- ja muiden direktiivien vaatimuksenmukaisuusvakuutuksesta. EU -vaatimuksenmukaisuusvakuutus (kts. liite). EU -vaatimuksenmukaisuusvakuutuksen allekirjoittamisen myötä valmistaja todistaa, että kone täyttää kaikki turvallisuus - ja työturvallisuusvaatimukset. Tarrojen selitykset Älä koskaan kosketa silppurikoneiston osia niin kauan kuin ne liikkuvat. Työturvallisuutta koskevia neuvoja 1. Noudata liitteessä esitettyjä turvallisuusohjeita. Älä mene roottorin alueelle moottorin käydessä. 2. Tässä käyttöoppaassa kaikki turvallisuuteen liittyvät kohdat on merkitty tällä merkillä. 3. Huomio, kaatumisvaara!vaihda kone työasennosta kuljetusasentoon ja päinvastoin aina tasaisella, vakaalla maalla, älä milloinkaan rinteessä Anna roottorien pyöriä vain työasennossa, älä milloinkaan koneen ollessa ylösnostettuna tai kuljetusasennossa. Älä mene työlaitteen kääntymisalueelle. 5. Kiinnitä työntövarren k i i n n i t y s p u l t t i j a vetovarsien pultit aina tukevasti. 6. Noudata koneessa olevia varoitusmerkkejä! Korvaa puuttuvat tai vaurioituneet varoitusmerkit välittömästi uusilla (katso varaosaluetteloa). Sinkoilevat osat voivat aiheuttaa vaaratilanteita moottorin ollessa käynnissä - säilytä turvaväli. bsb _-Warnbilder_

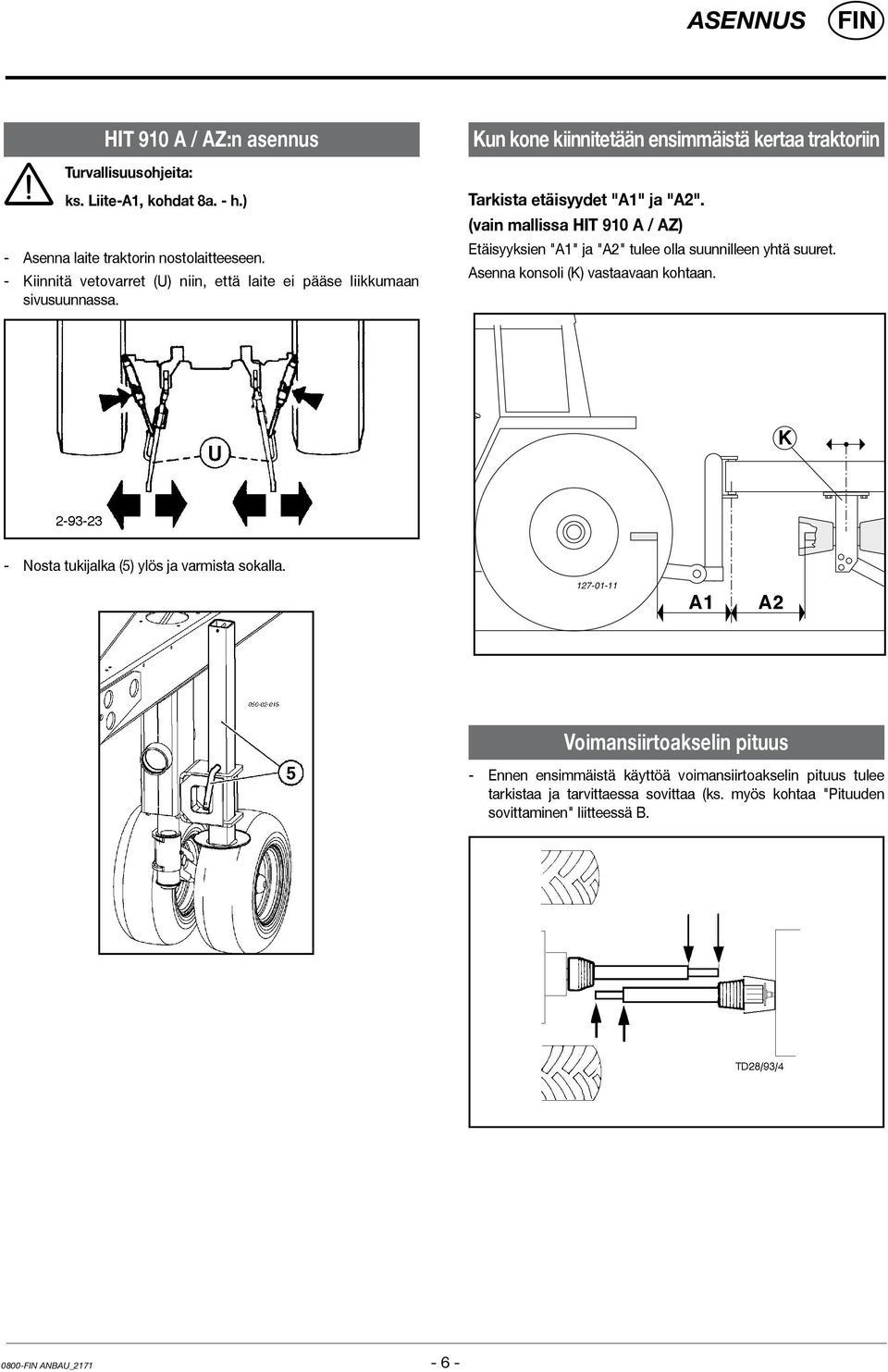

6 ASENNUS HIT 910 A / AZ:n asennus Turvallisuusohjeita: ks. Liite-A1, kohdat 8a. - h.) - Asenna laite traktorin nostolaitteeseen. - Kiinnitä vetovarret (U) niin, että laite ei pääse liikkumaan sivusuunnassa. Kun kone kiinnitetään ensimmäistä kertaa traktoriin Tarkista etäisyydet "A1" ja "A2". (vain mallissa HIT 910 A / AZ) Etäisyyksien "A1" ja "A2" tulee olla suunnilleen yhtä suuret. Asenna konsoli (K) vastaavaan kohtaan. K - Nosta tukijalka (5) ylös ja varmista sokalla A1 A2 Voimansiirtoakselin pituus - Ennen ensimmäistä käyttöä voimansiirtoakselin pituus tulee tarkistaa ja tarvittaessa sovittaa (ks. myös kohtaa "Pituuden sovittaminen" liitteessä B anbau_

7 ASENNUS HIT 910 N / NZ:n asennus Turvallisuusohjeita: ks. Liite-A1, kohdat 7.), 8a. - 8h.) 1. Aseta kone kolmipistekiinnitykseen. 2. Kiinnitä vetovarret (4) niin, että laite ei pääse liikkumaan sivusuunnassa. 3. Työnnä tukijalka (5) sisään ja varmista kiinnitys. 4 5 TD34/90/4 Kääntöpalkkilukitus katuajon aikana ja maahan tukemista varten Kääntöpalkki (SB) lukitaan kuljetuksen ajaksi lukituspultilla. A = työasento B = kuljetusasento Huomio! Vaihda lukituspultin asentoa vain koneen ollessa ylös nostettuna. Vetovaijeri - Tuo vaijeri (S) traktorin ohjaamoon. Tärkeätä! Työntövarsi Jos käytössä on teleskooppityöntövarsi, tulee kappaleessa "KULJETUSASENTO" esitettyjä ohjeita noudattaa! D GB F NL I E CZ PL H anbau_

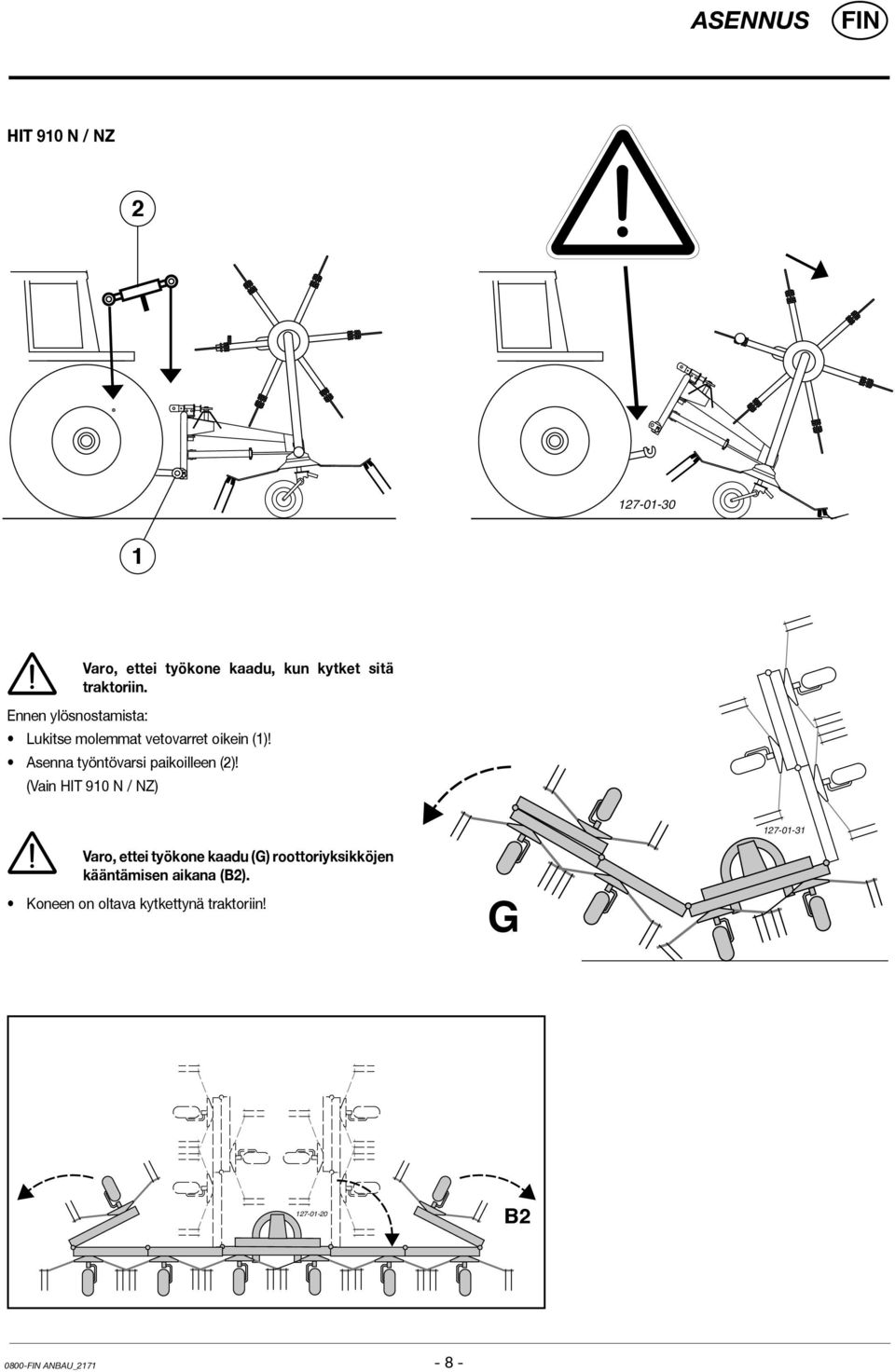

8 ASENNUS HIT 910 N / NZ Varo, ettei työkone kaadu, kun kytket sitä traktoriin. Ennen ylösnostamista: Lukitse molemmat vetovarret oikein (1)! Asenna työntövarsi paikoilleen (2)! (Vain HIT 910 N / NZ) Varo, ettei työkone kaadu (G) roottoriyksikköjen kääntämisen aikana (B2). Koneen on oltava kytkettynä traktoriin! G B anbau_

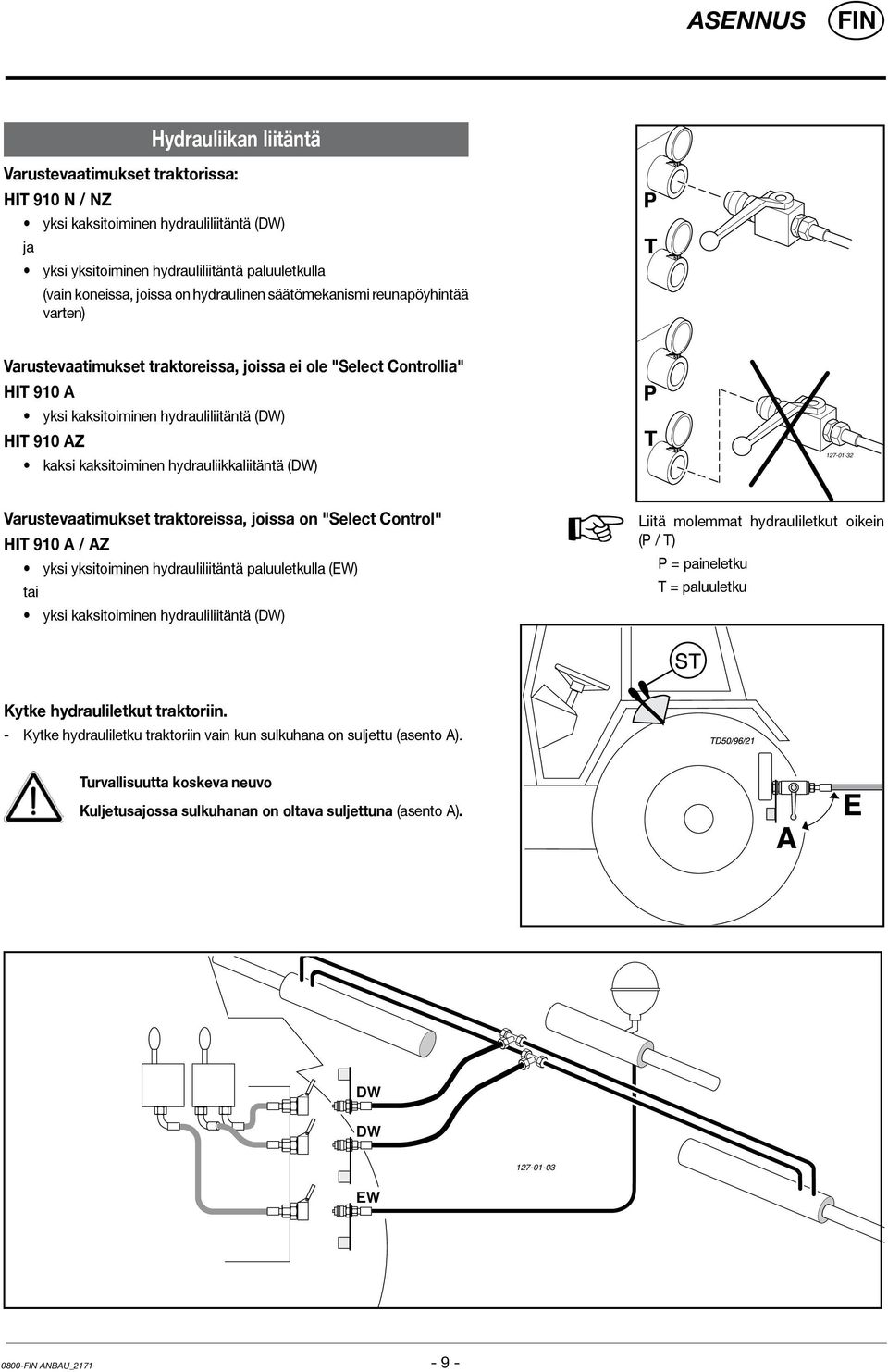

9 ASENNUS Hydrauliikan liitäntä Varustevaatimukset traktorissa: HIT 910 N / NZ yksi kaksitoiminen hydrauliliitäntä (DW) ja yksi yksitoiminen hydrauliliitäntä paluuletkulla (vain koneissa, joissa on hydraulinen säätömekanismi reunapöyhintää varten) P T Varustevaatimukset traktoreissa, joissa ei ole "Select Controllia" HIT 910 A yksi kaksitoiminen hydrauliliitäntä (DW) HIT 910 AZ kaksi kaksitoiminen hydrauliikkaliitäntä (DW) P T Varustevaatimukset traktoreissa, joissa on "Select Control" HIT 910 A / AZ yksi yksitoiminen hydrauliliitäntä paluuletkulla (EW) tai yksi kaksitoiminen hydrauliliitäntä (DW) Liitä molemmat hydrauliletkut oikein (P / T) P = paineletku T = paluuletku Kytke hydrauliletkut traktoriin. - Kytke hydrauliletku traktoriin vain kun sulkuhana on suljettu (asento A). Turvallisuutta koskeva neuvo Kuljetusajossa sulkuhanan on oltava suljettuna (asento A). DW DW EW anbau_

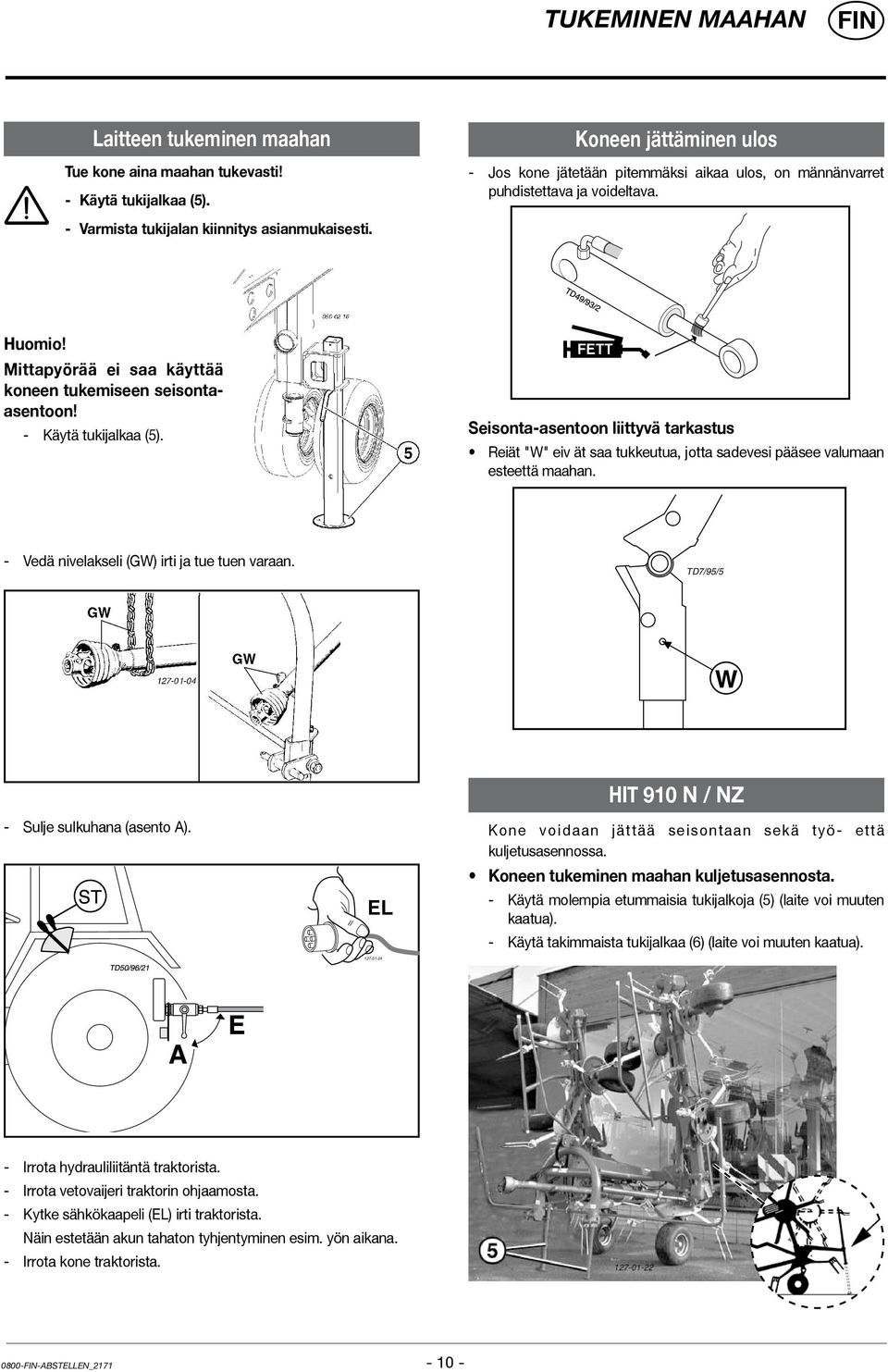

10 Tukeminen maahan Laitteen tukeminen maahan Tue kone aina maahan tukevasti! - Käytä tukijalkaa (5). Koneen jättäminen ulos - Jos kone jätetään pitemmäksi aikaa ulos, on männänvarret puhdistettava ja voideltava. - Varmista tukijalan kiinnitys asianmukaisesti. Huomio! Mittapyörää ei saa käyttää koneen tukemiseen seisontaasentoon! - Käytä tukijalkaa (5). FETT Seisonta-asentoon liittyvä tarkastus Reiät "W" eiv ät saa tukkeutua, jotta sadevesi pääsee valumaan esteettä maahan. - Vedä nivelakseli (GW) irti ja tue tuen varaan. TD7/95/5 W - Sulje sulkuhana (asento A). EL HIT 910 N / NZ Kone voidaan jättää seisontaan sekä työ- että kuljetusasennossa. Koneen tukeminen maahan kuljetusasennosta. - Käytä molempia etummaisia tukijalkoja (5) (laite voi muuten kaatua). - Käytä takimmaista tukijalkaa (6) (laite voi muuten kaatua). - Irrota hydrauliliitäntä traktorista. - Irrota vetovaijeri traktorin ohjaamosta. - Kytke sähkökaapeli (EL) irti traktorista. Näin estetään akun tahaton tyhjentyminen esim. yön aikana. - Irrota kone traktorista Abstellen_

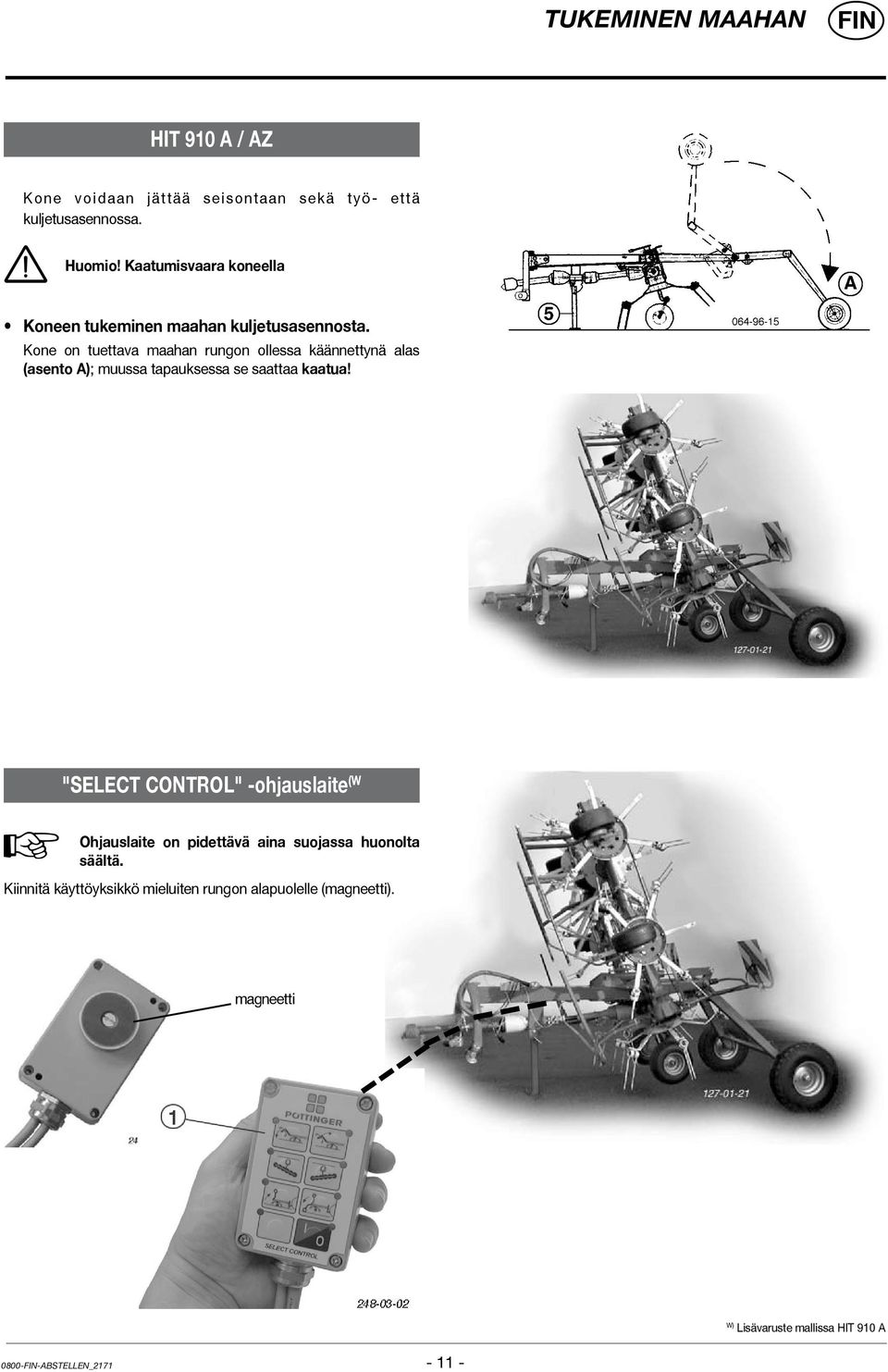

11 Tukeminen maahan HIT 910 A / AZ Kone voidaan jättää seisontaan sekä työ- että kuljetusasennossa. Huomio! Kaatumisvaara koneella Koneen tukeminen maahan kuljetusasennosta. Kone on tuettava maahan rungon ollessa käännettynä alas (asento A); muussa tapauksessa se saattaa kaatua! "SELECT CONTROL" -ohjauslaite (W Ohjauslaite on pidettävä aina suojassa huonolta säältä. Kiinnitä käyttöyksikkö mieluiten rungon alapuolelle (magneetti). magneetti W) Lisävaruste mallissa HIT 910 A Abstellen_

12 KÄYTTÖ Yleisiä käyttöohjeita - Kaikkien roottoreiden alueella suoritettavien töiden aikana voimansiirtoakselin pitää olla kytketty pois päältä. - Valitse ajonopeus niin, että kaikki sato tulee puhtaasti talteen. - Ylikuormitustilanteessa vaihda pienemmälle vaihteelle. - Nosta hinattava kolmipistekiinnityksellä varustettu kone ylös ennen kaarreajoa ja peruuttamista. Huomio! Älä mene roottorin alueelle moottorin käydessä. Voimanottoakselin pyörimisnopeus Voimanottoakselin suurin pyörimisnopeus = 540 kierr./min. Voimanottoakselin edullisin pyörimisnopeus on noin 450 rpm kierr./min. Kolmipistekiinnityksellä varustettujen koneiden säätö Säädä työntövarren (9) pituus siten, että roottori kallistuu eteenpäin ja jousipiikit koskettavat kevyesti maata (katso myös kappale "Roottorien kallistuskulman säätäminen"). Tarkista työntövarren (9) säätö usein työn aikana. 4 9 TD34/90/8 Vetovarsien kiinnitys: - Traktorin vetovarret (4) on lukittava paikoilleen ilman sivuittaista välystä, jotta vältytään pöyhimen heilumista sinne tänne. Huomio! Kolmipistekiinnityksellä varustetut koneet K o n e k ä ä n t y y a u t o m a a t t i s e s t i keskiasentoon, kun sitä nostetaan ylös, ja lukittuu tähän asentoon. Huolehti siitä, että koneen kääntyminen sisäänpäin ei aiheuta kenellekään loukkaantumisvaaraa ja ettei liike pysähdy mihinkään esteisiin. Lukitus vapautuu automaattisesti konetta laskettaessa. Ty ö s k e n t e l e m i n e n rinteessä Kone kääntyy itsestään keskiasentoon, kun sitä nostetaan kaarreajon aikana nostolaitteella. - T ä m ä s a a t t a a aiheuttaa vaarallisia t i l a n t e i t a r i n t e i s s ä koneen vauhtimassan vaikutuksesta. Molemmat iskunvaimennuspalkit vaikuttavat siten, että kääntyminen ei tapahdu yhtäkkisesti vaan hitaasti ja tasaisesti. Tärkeätä! Iskunvaimennuspalkit tulee asentaa vastaavalla tavalla. - Säädä kone traktorin hydrauliikalla siten, että jousipiikit koskettavat kevyesti maata (katso myös kappale "Roottorien kallistuskulman säätäminen"). Rungolla varustettujen koneiden säätö EINSATZ_

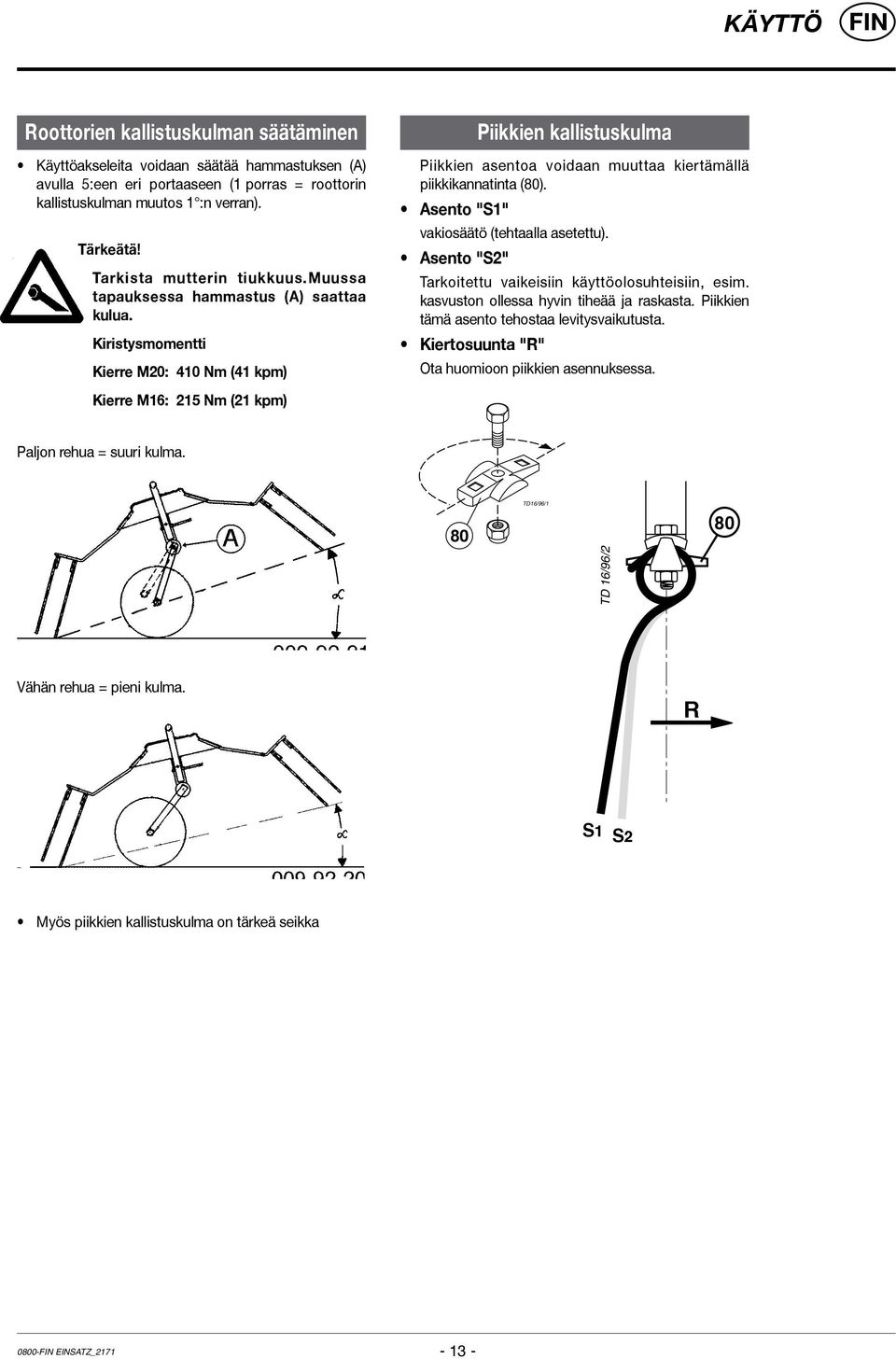

13 KÄYTTÖ Roottorien kallistuskulman säätäminen Käyttöakseleita voidaan säätää hammastuksen (A) avulla 5:een eri portaaseen (1 porras = roottorin kallistuskulman muutos 1 :n verran). Tärkeätä! Tarkista mutterin tiukkuus.muussa tapauksessa hammastus (A) saattaa kulua. Kiristysmomentti Kierre M20: 410 Nm (41 kpm) Piikkien kallistuskulma Piikkien asentoa voidaan muuttaa kiertämällä piikkikannatinta (80). Asento "S1" vakiosäätö (tehtaalla asetettu). Asento "S2" Tarkoitettu vaikeisiin käyttöolosuhteisiin, esim. kasvuston ollessa hyvin tiheää ja raskasta. Piikkien tämä asento tehostaa levitysvaikutusta. Kiertosuunta "R" Ota huomioon piikkien asennuksessa. Kierre M16: 215 Nm (21 kpm) Paljon rehua = suuri kulma. 80 TD16/96/1 TD 16/96/2 80 Vähän rehua = pieni kulma. R S1 S2 Myös piikkien kallistuskulma on tärkeä seikka EINSATZ_

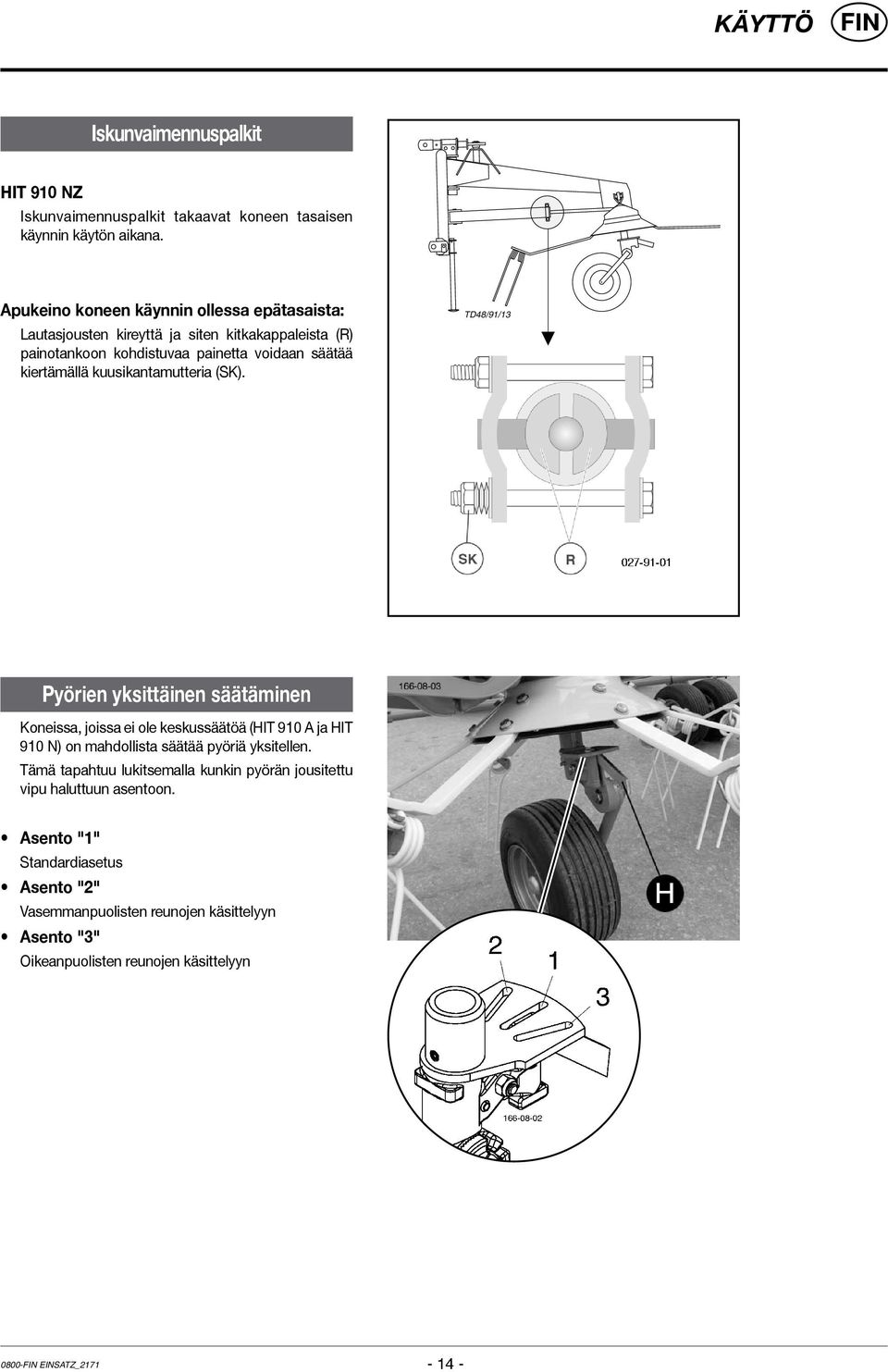

14 KÄYTTÖ Iskunvaimennuspalkit HIT 910 NZ Iskunvaimennuspalkit takaavat koneen tasaisen käynnin käytön aikana. Apukeino koneen käynnin ollessa epätasaista: Lautasjousten kireyttä ja siten kitkakappaleista (R) painotankoon kohdistuvaa painetta voidaan säätää kiertämällä kuusikantamutteria (SK). TD48/91/13 Pyörien yksittäinen säätäminen Koneissa, joissa ei ole keskussäätöä (HIT 910 A ja HIT 910 N) on mahdollista säätää pyöriä yksitellen. Tämä tapahtuu lukitsemalla kunkin pyörän jousitettu vipu haluttuun asentoon. Asento "1" Standardiasetus Asento "2" Vasemmanpuolisten reunojen käsittelyyn Asento "3" Oikeanpuolisten reunojen käsittelyyn EINSATZ_

15 KÄYTTÖ Pellon reunassa ajaminen (reunapöyhintä) vasemmalla ja oikealla Pellon reunat voidaan ajaa kääntämällä käyttöpyöriä vastaavasti. HIT 910 AZ VAIHTOEHTO 1 Käyttöpyörien hydraulinen kääntäminen koneilla, joissa ei ole "Select Control" - ohjausyksikköä - Käytä traktorin ohjausventtiiliä. - Kun käyttöpyöriä halutaan kääntää vasemmalle, tulee ohjausventtiili asettaa nostoasentoon. - Oikealle kääntämistä varten ohjausventtiili asetetaan laskuasentoon. HIT 910 NZ VAIHTOEHTO 1 Yksittäisten käyttöpyörien hydraulinen kääntäminen koneissa, joissa on keskitetty säätömekanismi - Käytä traktorin ohjausventtiiliä. - Kun käyttöpyöriä halutaan kääntää vasemmalle, tulee ohjausventtiili asettaa nostoasentoon. - Oikealle kääntämistä varten ohjausventtiili asetetaan laskuasentoon. VAIHTOEHTO 2 Käyttöpyörien hydraulinen kääntäminen koneilla, joissa on "Select Control" - ohjausyksikkö VAIHTOEHTO 2 Yksittäisten käyttöpyörien mekaaninen kääntäminen koneissa, joissa on keskitetty säätömekanismi - Vapauta lukitus vetämällä vaijerista (S). - Ohjaa traktorin pyöriä pellon reunaa kohti ja aja samalla eteenpäin. Työkoneen käyttöpyörät kääntyvät vastakkaiseen suuntaan. - Päästä irti vaijerista (S) ja huolehdi siitä, että lukituspultti napsahtaa paikoilleen Nosta roottoriyksikköjä hydraulisesti hieman irti maasta. 2. Valitse haluamasi levityssuunta. Paina painiketta (4 tai 5) (= valinta PÄÄLLÄ) Integroitu LED-valo palaa. - Käytä ohjausventtiiliä (ST). Käyttöpyörät kääntyvät valittuun suuntaan. Paina painiketta (4 tai 5) (= valinta POIS). Neuvo V i n o t k ä y t t ö a k s e l i t mahdollistavat myös kolmipistekiinnityksellä v a r u s t e t t u j e n koneiden käyttämisen reunapöyhintään. Tässä työasennossa kääntöalue (9) tulee käyttöön mahdollisimman laajalti. Ajettessa pellon reunasta poispäin kaarteessa tai päisteessä kone on tämän takia nostettava ylös. Huomio! K o n e k ä ä n t y y t ä l l ö i n t a k a i s i n keskiasentoon EINSATZ_

16 KULJETUSASENTO Ajo yleisillä teillä Noudata voimassa olevia määräyksiä. Yleisillä teillä saa ajaa vain luvussa "Kuljetusasento" kuvatulla tavalla. Turvalaitteiden tulee olla kunnossa. Käännettävät osat tulee siirtää oikeisiin asentoihin ennen ajoon lähtöä, ja ne on varmistettava niin, ettei niiden asento pääse muuttumaan vaarallisella tavalla. Tarkista valot, ennen kuin lähdet ajamaan. Vetovarret - Kiinnitä vetovarret (U) niin, että laite ei pääse liikkumaan sivusuunnassa. Huomio! Myös näiden käyttöohjeiden liitteessä on tärkeitä tietoja. Kääntöpalkkilukitus katuajon aikana mallissa HIT 910 NZ Kääntöpalkki (SB) lukitaan kuljetuksen ajaksi lukituspultilla. B = kuljetusasento Huomio! Vaihda lukituspultin asentoa vain koneen ollessa ylös nostettuna. Teleskooppityöntövarsi (lisävaruste malliin HIT 910 NZ) Tärkeätä! Teleskooppityöntövarren tulee aina olla lukittuna (kuljetusasento), - kun roottoriyksiköt käännetään kuljetuksen ajaksi yläasentoon, - kun kone nostetaan ylös traktorin nostolaitteella, - katuajossa. Muutoin kone saattaa kaatua! D GB F NL I E CZ PL H _-Transport_

17 KULJETUSASENTO Kuljeta konetta ainoastaan kuljetusasennossa! Vaihtaminen HIT 910 NZ -mallissa Kytke voimanottoakseli irti turvallisuussyistä ja odota roottorien pysähtymistä. Varmista, että kääntöalue on vapaa ja ettei kukaan oleskele vaarallisella alueella. Työasennosta kuljetusasentoon T ä r k e ä t ä! N o u d a t a o h j e i s s a m a i n i t t u a toimintajärjestystä. Kuljetusasennosta työasentoon T ä r k e ä t ä! N o u d a t a o h j e i s s a m a i n i t t u a toimintajärjestystä. Turvallisuutta koskeva neuvo! Vaihda kone työasennosta kuljetusasentoon ja päinvastoin aina tasaisella, vakaalla maalla. 1. Käännä ensin uloimmat roottoriyksiköt maahan asti. Tämä on tärkeätä, koska muutoin loppuasennossa sattuu törmäys! - Käytä ohjausventtiiliä (ST) B2 1. Vapauta kääntöpalkki (A). - N o s t a k o n e y l ö s t r a k t o r i n hydrauliikalla. - Ty ö n n ä p u l t t i reikään A. 2. Avaa sulkuhana (asento E). Turvallisuutta koskeva neuvo! Sulkuhanan tulee olla kiinni kuljetusajojen aikana. 2. Käännä uloimmat roottoriyksiköt ylös kuljetusasentoon (B1). B1 3. Käännä uloimmat roottoriyksiköt alaspäin (asento B2). - Käytä ohjausventtiiliä (ST) A B2 - K ä y t ä o h j a u s v e n t t i i l i ä (ST). 3. N o s t a k o n e y l ö s t r a k t o r i n h y d r a u l i i k a l l a (asento A1). 4. Sulje sulkuhana (asento A). 0800_-Transport_

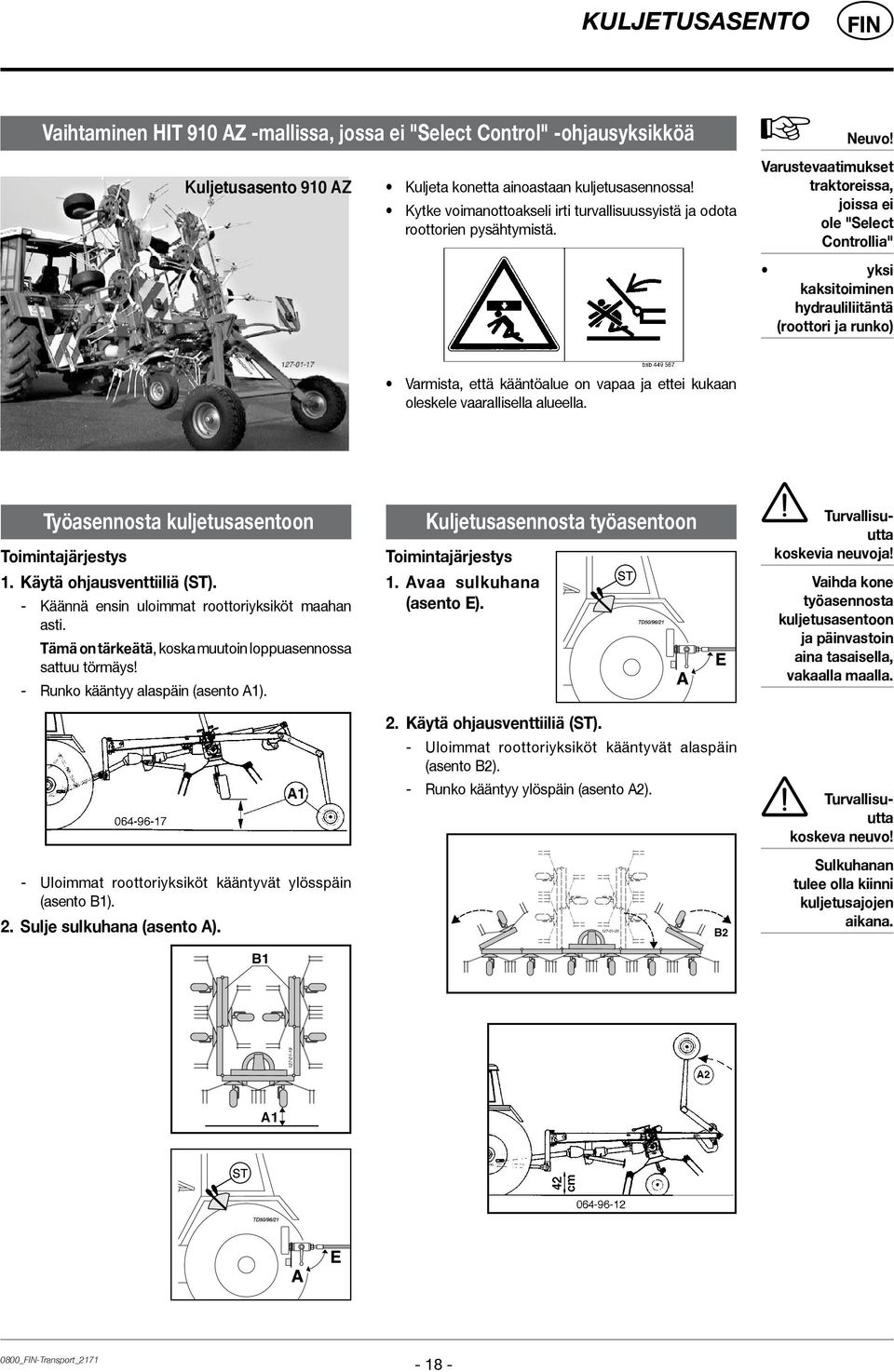

18 KULJETUSASENTO Vaihtaminen HIT 910 AZ -mallissa, jossa ei "Select Control" -ohjausyksikköä Neuvo! Kuljetusasento 910 AZ Kuljeta konetta ainoastaan kuljetusasennossa! Kytke voimanottoakseli irti turvallisuussyistä ja odota roottorien pysähtymistä. Varustevaatimukset traktoreissa, joissa ei ole "Select Controllia" yksi kaksitoiminen hydrauliliitäntä (roottori ja runko) Varmista, että kääntöalue on vapaa ja ettei kukaan oleskele vaarallisella alueella. Työasennosta kuljetusasentoon Toimintajärjestys 1. Käytä ohjausventtiiliä (ST). - Käännä ensin uloimmat roottoriyksiköt maahan asti. Tämä on tärkeätä, koska muutoin loppuasennossa sattuu törmäys! - Runko kääntyy alaspäin (asento A1). - Uloimmat roottoriyksiköt kääntyvät ylösspäin (asento B1). 2. Sulje sulkuhana (asento A). B1 Kuljetusasennosta työasentoon Toimintajärjestys 1. Avaa sulkuhana (asento E). 2. Käytä ohjausventtiiliä (ST). - Uloimmat roottoriyksiköt kääntyvät alaspäin (asento B2). - Runko kääntyy ylöspäin (asento A2) B2 Turvallisuutta koskevia neuvoja! Vaihda kone työasennosta kuljetusasentoon ja päinvastoin aina tasaisella, vakaalla maalla. Turvallisuutta koskeva neuvo! Sulkuhanan tulee olla kiinni kuljetusajojen aikana A1 0800_-Transport_

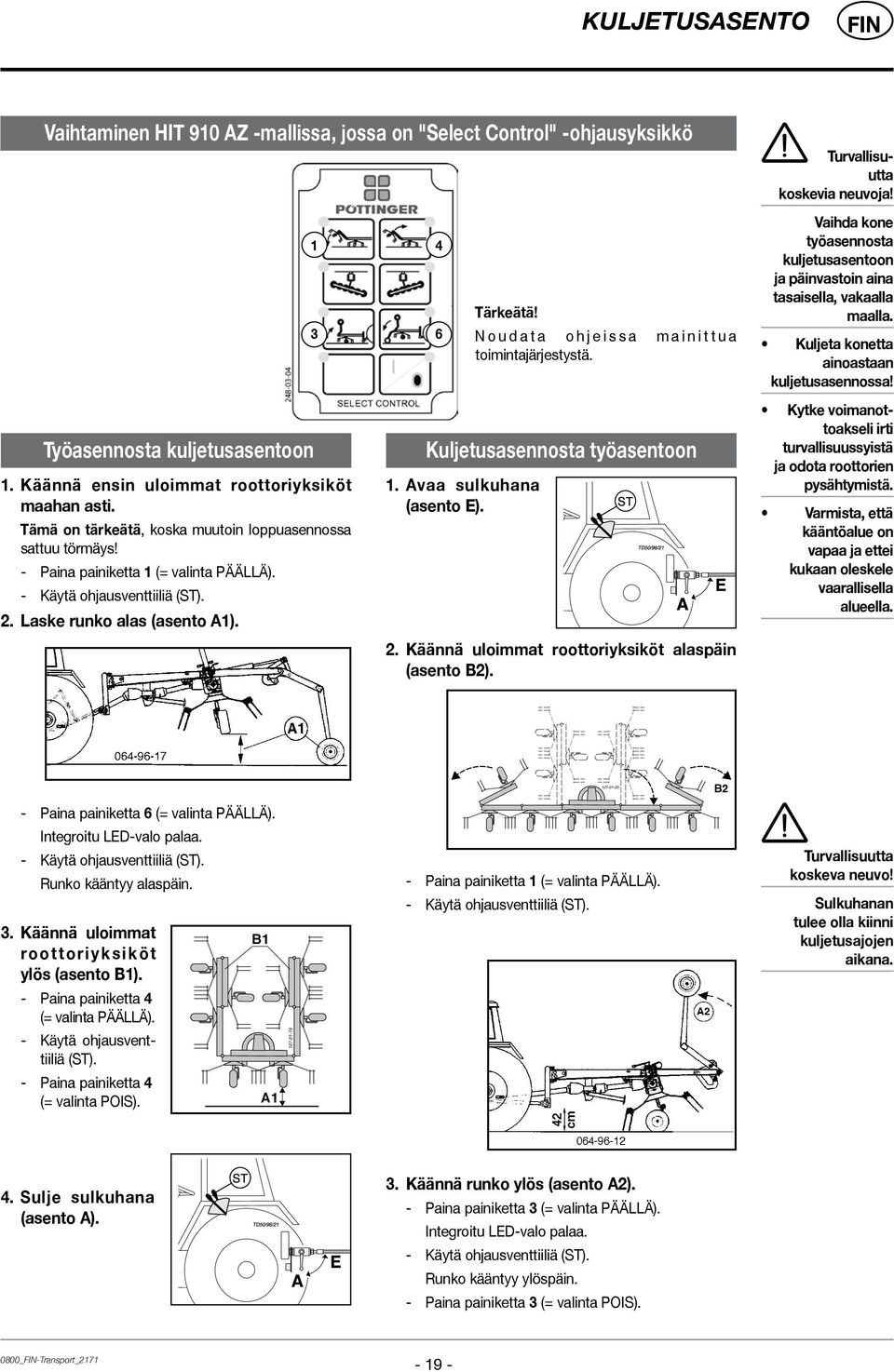

19 KULJETUSASENTO Vaihtaminen HIT 910 AZ -mallissa, jossa on "Select Control" -ohjausyksikkö Turvallisuutta koskevia neuvoja! Tärkeätä! N o u d a t a o h j e i s s a m a i n i t t u a toimintajärjestystä. Vaihda kone työasennosta kuljetusasentoon ja päinvastoin aina tasaisella, vakaalla maalla. Kuljeta konetta ainoastaan kuljetusasennossa! Työasennosta kuljetusasentoon 1. Käännä ensin uloimmat roottoriyksiköt maahan asti. Tämä on tärkeätä, koska muutoin loppuasennossa sattuu törmäys! - Paina painiketta 1 (= valinta PÄÄLLÄ). - Käytä ohjausventtiiliä (ST). 2. Laske runko alas (asento A1). Kuljetusasennosta työasentoon 1. Avaa sulkuhana (asento E). 2. Käännä uloimmat roottoriyksiköt alaspäin (asento B2). Kytke voimanottoakseli irti turvallisuussyistä ja odota roottorien pysähtymistä. Varmista, että kääntöalue on vapaa ja ettei kukaan oleskele vaarallisella alueella B2 - Paina painiketta 6 (= valinta PÄÄLLÄ). Integroitu LED-valo palaa. - Käytä ohjausventtiiliä (ST). Runko kääntyy alaspäin. 3. Käännä uloimmat roottoriyksiköt ylös (asento B1). B1 - Paina painiketta 1 (= valinta PÄÄLLÄ). - Käytä ohjausventtiiliä (ST). Turvallisuutta koskeva neuvo! Sulkuhanan tulee olla kiinni kuljetusajojen aikana. - Paina painiketta 4 (= valinta PÄÄLLÄ). - Käytä ohjausventtiiliä (ST) Paina painiketta 4 (= valinta POIS). A1 4. Sulje sulkuhana (asento A). 3. Käännä runko ylös (asento A2). - Paina painiketta 3 (= valinta PÄÄLLÄ). Integroitu LED-valo palaa. - Käytä ohjausventtiiliä (ST). Runko kääntyy ylöspäin. - Paina painiketta 3 (= valinta POIS). 0800_-Transport_

20 Select Control - valintakytkimet "SELECT CONTROL" -ohjauslaite Neuvo: Ohjauslaitteen painikkeiden selitykset 1 Laske roottori 2 Reunapöyhintä oikealla 3 Nosta runkoa 4 Nosta roottoria 5 Reunapöyhintä vasemmalla 6 Laske runkoa 7 Päälle / pois Ohjaus toimii valintakytkimien periaatteella. Kun halutaan suorittaa tietty toiminto, se tulee valita ohjauslaitteen vastaavalla painikkeella. Toiminnon suoritus tapahtuu traktorin yksi- tai kaksitoimisen hydraulisen ohjausventtiilin kautta. Halutun toiminnon suorittaminen 1. Kytke ohjauslaite päälle painamalla painiketta "I/O". 2. Paina vastaavaa painiketta. - Painikkeeseen integroitu merkkivalo (LED) syttyy palamaan. - Jos painetaan muuta painiketta, senhetkinen hydraulinen toiminto keskeytyy ja uusi hydraulinen toiminto aktivoituu. - Hydraulinen toiminto deaktivoidaan painamalla painiketta vielä kerran. 3. Käytä traktorin ohjausventtiiliä. - Koneisto suorittaa halutun hydraulisen toiminnon. 4. Hydraulisen toiminnon deaktivoiminen. - Paina painiketta, integroitu merkkivalo (LED) lakkaa palamasta. - Hydraulinen toiminto on deaktivoitu. Turvallisuussyistä valittu toiminto tulee aina deaktivoida. Merkkivalot (LEDit) Kun jokin merkkivaloista (LEDeistä) palaa, on vastaava toiminto aktivoitu. Kuvassa olevan esimerkin selitys - Vasemmalla ylhäällä oleva integroitu merkkivalo (LED) palaa. - Ulompien roottoriyksikköjen laskutoiminto on aktivoitu. - Koneisto suorittaa toiminnon traktorin hydraulisen ohjausventtiilin avulla Select-Control_

21 SÄHKÖHYDRAULIIKKA Diagnoositoiminto antureita varten - Näytössä näkyy pystysuora palkki kutakin anturia kohden. - suuri palkki = anturi on aktiivinen (anturi tunnistaa metallia) - pieni palkki (anturilla ei ole kontaktia metalliin) "Select Control" -ohjauslaitteen ja työlaskurin toimivuuden tarkastaminen Huomio! Älä vaurioita tiivistettä avatessasi koteloa. Esimerkki:anturi X1.11 aktiivinen = suuri palkki ( 2 viivaa) Runko Roottoriyksikkö Jobrechner " S e l e c t C o n t r o l " - o h j a u s l a i t t e e n tarkastaminen - Kytke laitteeseen virta 12 V:n akusta. - Kytke ohjauslaite päälle painamalla painiketta "I/O". - Painikkeen I/O LED-valo (1) palaa 2 sekunnin ajan. - Työlaskurin kytkennän ollessa oikein painikkeen I/O LED-valo (1) palaa. - Työlaskurin kytkennän puuttuessa LED-valo alkaa vilkkua 2 sekunnin kuluttua. - Kun LED (1) ei pala - Tarkasta virransaanti (kaapeli). - Ohjauslaite voi olla viallinen. Ohjelmistoversion näyttö - Virran kytkemisen jälkeen - ohjelmistoversio näkyy 5 sekunnin ajan (koodaus). Vuosiluku yhdellä numerolla Kalenteriviikko Konetyyppi: C = pöyhin zb.: Työlaskurin tarkastaminen - Kytke laitteeseen virta 12 V:n akusta. - Työlaskurin piirilevyssä oleva vilkkuva LED-valo (2) palaa 1 sekunnin ajan. - Näytössä näkyy ohjelmistoversio 5 sekunnin ajan. - Tämän jälkeen näytössä näkyvät vuorotellen - käyttötunnit (jos anturi asennettu) ja - anturien tila. - Aktivoi työlaskuri painamalla ohjauslaitteen I/Opainiketta. - Työlaskurin piirilevyn vilkkuva LED-valo (2) vilkkuu 2 sekunnin tahdissa. - Paina ohjauslaitteen vastaavaa toimintopainiketta. - LED-valot (X7.1 - X8.7) osoittavat kunkin toiminnon aikana toiminnon suorittamisen Elekt. Störungen_

22 SÄHKÖHYDRAULIIKKA Sähkölaitteiston häiriöt ja apukeinot Jos sähkölaitteistossa esiintyy häiriöitä, voidaan haluttu hydraulinen toiminto suorittaa hätäohjauksella. H a l u t u n t o i m i n n o n v a - s t a a v a v e n t t i i l i n u p p i t u l e e viedä toimintakaavion mukaan oikeaan asentoon. Säilytä turvaetäisyys kaikkien näiden nostotai päällekytkentätoimintojen sekä laskutai sammutustoimintojen aikana! Hydraulilohko sekä työlaskuri ovat päärungon alapuolella. Löysää ruuviliitoksia (SK), kunnes pääset käsiksi hydraulilohkon yksittäisiin venttiilinuppeihin. Halutun hydraulitoiminnon suorittaminen - Kierrä vastaava venttiilinuppi sisään. - Käytä traktorin ohjausventtiiliä. - Koneisto suorittaa halutun hydraulitoiminnon. - Kierrä tämän jälkeen vastaava venttiilinuppi takaisin ulos. T P Y1 A B Y2 Y3 A B Y4 Y5 A B Y Sähkölaitteiston varoke Ohjaustoimintoihin liittyvä sähkölaitteisto on turvattu 10 A:n varokkeella. SELECT CONTROL 10A FK1 / 10A rt Elekt. Störungen_

23 SÄHKÖHYDRAULIIKKA Työlaskurin toimintokaavio Kreisel Ansicht auf Sensorstecker (von aussen) Fahrwerk 1 br ws gn Signal T Bruecke l = 1500 mm l = 2150 mm y5 y4 gr br rt ws bl sw gg gn ws br gn ws gn ws br br br bl br bl br bl br bl br bl br bl y3 y1 y2 y L - l = 550 mm JR-Kabel Maeher 7p 4m ( + ) rt Ansicht auf 7 pol. Stecker (von aussen) ws ( - ) gnge (LIN) Y1 Y3 Y5 Fahrwerk heben Grenzzetten rechts Kreisel senken Y2 Kreisel heben Y4 Grenzzetten links Y6 Fahrwerk senken ( + ) ( + ) gr br sw bl ( - ) ( - ) Ansicht auf Ventilstecker (von aussen) bl T br Elekt. Störungen_

24 SÄHKÖHYDRAULIIKKA Hydrauliikkakaavio HIT 910 NZEUROHIT 91NZ HIT 910 AZ A B Y5 Y6 A B Y3 Y4 A B Y1 Y Nr.: Elekt. Störungen_

25 YLEISIÄ HUOLTO-OHJEITA Turvallisuusohjeita Ennen säätö-, huolto- ja korjaustoimenpiteitä on traktorin moottori pysäytettäv. Yleisiä huolto-ohjeita Vaunun pitämiseksi kauan hyvässä kunnossa pyydäm me, että alla olevia ohjeita noudatetaan. - Ensimmäisten käyttötuntien jälkeen on kaikki ruuvit ja mutterit kiristettävä. Erityisesti tarkistettavia ovat: Silppurin terien kiinnitykset Pöyhimen ja karhottimen piikkien kiinnitykset Varaosat a. Alkuperäisvaraosat ja tarvikkeet on erityisesti tähän koneeseen tarkoitettuja osia. b. Haluamme tehdä sel väksi, että muita kuin teh taalta lähtenetä osia ei ole kokeiltu tai tarkistettu. c. Tälläisten osien asentaminen ja käyttö voi muuttaa koneen ominaisuuksia kielteiseen suuntaan. Valmistaja ei vastaa tarvikeosien aiheuttamista vaurioista tai vahin goista. d. Valmistaja ei myöskään vastaa omien muutosten tai lisäosien käytöstä aiheutuneista vaurioista. Vaunun jättäminen los Jos vaunu jätetään pi temmäksi aikaa ulos on männänvarret puhdistet tava ja voideltava. Talvisäilytys FETT - Ennen koneen talvisäilytystä on se puhdistettava hyvin. - Varastoi kuivaan ja suojattuun paikkaan. - Vaihda kulmavaihteiden öljyt. - Suojaa kiiltävät osat ruosteelta. - Voitele kaikki kohdat voitelukaavion mukaan. Voimansiirtoakseli - katso myös liitteessä olevat ohjeet Huomioi ennen huoltoa! Noudata pääasiassa tässä käyttöohjeessa olevia huolto-ohjeita. Ellei käyttöohjeessa ole erityisiä ohjeita, noudatetaan nivelakselin valmistajan antamia ohjeita. Hydrauliikkajärjestelmä HUOM! Loukkaantumis- ja tulehdusvaara! Korkean paineen alainen öljy voi suihku tes saan lävistää ihon. Käänny heti lääkärin puo leen! Turvallisuusohjeita! Ennen säätö-, huolto- ja korjaustoimenpiteitä on traktorin moottori pysäytettäv. Työskenneltäessä koneen alla on se ehdotto masti tuettava. Ensimmäisten käyttötuntien jälkeen on kaikki ruuvit ja mutterit kiristettävä. Korjausohje Noudata liitteessä olevia korjausohjeita. Koneen puhdistaminen HUOM! Älä suuntaa painepesurin suutinta laakereita tai hydrauliikkaosia kohti. - Ruostumisvaara! - Puhdistuksen jälkeen on kone voideltava voitelukaavion mukaisesti ja koekäytettävä. - Jos käytetään liian suurta painetta voi esiintyä maalivaurioita. Ensimmäisten 10 käyttötunnin ja seuraavien 50 käyt tötunnin jälkeen - Tarkista hydrauliikkajärjestelmän tiiviys ja kiristä mahd. löysät liitokset. Ennen jokaista käyttökertaa - Tarkista hydrauliikkaletkut! Vaihda kuluneet tai vaurioituneet letkut heti uusiin! Vaihtoletkut on täytettävä valmistajan asettamat tekniset vaatimukset. Hydrauliikkaletkut vanhenevat itsestään. Letkut tulisi vaihtaa 5-6 vuoden välein. 0400_-Allgemeine-Wartung_BA

26 HUOLTO Ensimmäisten käyttötuntien jälkeen - Kiristä kaikki ruuvit. Erityisesti piikkien ruuviliitokset (12 kpm), piikkivarsien ruuviliitokset (9 kpm) ja kääntörungon ruuviliitokset tulee tarkistaa. Nivelakselit - Nivelakselit tulee voidella joka 8 käyttötunnin välein. - Irrota liukuprofiilit toisistaan ja rasvaa hyvin. 8 h FETT - Renkaissa tulee aina olla määrätty ilmanpaine. - Voitele voitelua vaativat kohdat ohjeiden mukaan (katso voitelukaaviota). Voitele voitelunipat yleisrasvalla joka 20 käyttötunnin välein. - Öljyä kaikki nivelet ja laakerit ennen koneen asettamista talvisäilöön. Piikkien vaihtaminen - Irrota katkenneet piikit kuusikantamuttereiden löystyttämisen jälkeen ja asenna uudet piikit. - Asenna oikein ottamalla huomioon roottorin pyörimissuunta! - Kiristä kuusikantamutteri arvoon 12 danm (= 12 kpm). - Asenna kiinnityssangat oikein (pidempi varsi (6) ulkopuolelle!) Kaasusäilö Huomio! Kaasusäiliötä ei saa hitsata eikä juottaa eikä sitä saa yrittää muuttaa mekaanisesti. Neuvo Valmistajan määrittämien tietojen mukaan kaikkien kaasusäiliöiden paine laskee hieman tietyn ajan kuluttua. Kaasuhäviö (typpi) on vuosittain noin 2-3 %. On suositeltavaa tarkastaa varaajan paine 4-5 vuoden kuluttua ja säätää oikein tarvittaessa. Kaasusäiliön paineen muuttaminen 12 kpm Tämä toimenpide on annettava asiakaspalvelun tai alan erikoiskorjaamon suoritettavaksi. Drehrichtung direction of rotation TD 7/95/3 Kaasusäiliön esipaineen pienentämiseksi ja suurentamiseksi on välttämätöntä käyttää erityistä täyttö- ja tarkastuslaitetta. Kaasusäiliön esipaine: 80 bar, typpi (N) WARTUNG_

27 HUOLTO Syöttövaihteisto Öljymäärä: 0,75 litraasae 90:tä Öljynvaihto: Öljy tulee vaihtaa aina käyttövuoden jälkeen (III), katso oheinen käyttöainemääräystä koskeva tiedote. Hammaskytkin Joka 50 käyttötunnin välein, vähintään 1 x niittokausi - Rasvaa hammaskytkin. - Palkeen on oltava täytetty rasvalla Antureiden säätäminen 1) Säädöt ja tarkastukset tulee suorittaa aina siinä käyttöasennossa, jossa etäisyys on pienin. Tällöin tulee ottaa huomioon myös mahdolliset asennusvälykset (X = 0 mm). anturi S1 etäisyys 4 mm Turvallisuutta koskeva neuvo O l e v a r o v a i n e n s u o r i t t a e s s a s i korjaustoimia! Hammaskytkin on asennettu painejousella kiristäen. Kiinnitysrenkaan (1) ja kiinnitysruuvin (2) irrottamisen jälkeen hammastettu osa sinkoaa ulos. anturi S2 etäisyys 2 mm Jos kiinnitysruuvi o n v ä l t t ä m ä t t ä irrotettava, älä seiso hammaskytkimen edessä vaan vieressä. 1) Ainoastaan "SELECT CONTROL" -ohjausyksiköllä varustetussa HIT 910 AZ -mallissa WARTUNG_

28 TEKNISET TIEDOT Tekniset tiedot Nimike HIT 910 N / NZ (Type 2171) HIT 910 A / AZ (Type 2171) Koneen leveys työasennossa [m] 8,90 8,90 Työleveys (DIN) [m] 8,60 8,60 Kuljetusleveys roottorit ylhäällä [m] 3,00 3,00 Varastointikorkeus [m] 3,26 3,36 Kuljetuskorkeus [m] 3,65 3,65 Roottoreiden lukumäärä 8 8 Piikkivarsia roottoria kohti 6 6 Roottorin läpimitta [m] 1,42 1,42 Tarvittava teho [kw/ps] 58 / / 80 Voimansiirtoakselin suurin kierrosluku [U/min] Roottoreiden renkaat - keskellä Ilmanpaine Alustan renkaat Ilmanpaine [bar] [bar] 16x6,5-8 4 Ply rating 18x8,5-8 4 Ply rating 1, x6,5-8 4 Ply rating -- 1,5 10,0/ Ply rating 1,9 Suuri sallittu nopeus [km/h] Paino - kolmipistekääntöpukilla [kg] vetoaisalla [kg] Melutaso [db (A)] <70 <70 Kaikki tiedot sitoumuksetta Vaadittavat liittimet 1 kpl kaksitoiminen hydrauliikkaliitäntä Käyttöpaine väh.: 80 bar Käyttöpaine enint.: 180 bar 1 yksitoiminen hydrauliikkaliitäntä Käyttöpaine väh.: 80 bar Käyttöpaine enint.: 180 bar 7-napainen perävaunun valopistorasia (12 V) Tuntopyörä Vararengas18,5 " Kulmasuojus Kulmasuojussarja DM45 Lisävarusteet Lautasniittokoneen tarkoituksenmukainen käyttö Lautasniittokone HIT 910 (tyyppi 2171) on tarkoitettu ainoastaan tavalliseen maatalouskäyttöön. Viher-, raaka-, siilorehun ja olkien käsittelyyn. Kaikki muu käyttö ei ole asianmukaista käyttöä. Tällaisesta käytöstä aiheutuvista vaurioista ei valmistaja vastaa; käytöstä vastaa yksinomaan omistaja. Asianmukaiseen käyttöön kuuluu myös huolto- ja korjaustöiden tekeminen valmistajan antamien ohjeiden mukaan. Tyyppikilpi Valmistusnumero (Masch.Nr. / Fgst.Ident.Nr.) on merkitty tyyppikilpeen (viereinen kuva). Kilpi on kiinnitetty vaunun runkoon. Valmistusnumero on ilmoitettava varaosia tilattaessa ja takuuasioiden käsittelyn helpottamiseksi. HIT 910 N / NZ HIT 910 A / AZ Merkitse valmistusnumero heti muistiin tämän käyttöohjeen kanteen, kun olet vastaanottanut vaunun TECH DAT_

29 Liite SF-Anhang Titelblatt _BA-Allgemein

30 Alkuperäistä ei voi väärentää Hyvin liikut Pöttingerin alkuperäisosilla Laatua ja hyvää yhteensopivuutta - käyttövarmuutta Luotettava toimivuus Korkeampi käyttöikä - taloudellisuus Taattu saatavuus lähimmän Pöttinger jakelupartnerin kautta: Edessäsi päätös: Alkuperäinen vai Jäljennös? Usein hinta määrää ostopäätöksen. Halpaostos voi joskus tulla hyvin kalliiksi. Pidä siksi mielessäsi neliapila - alkuperäisyyden tae! SF-Anhang Titelblatt _BA-Allgemein

31 Turvallisuusohjeita Liite -A Työturvallisuuden merkki Tässä käyttöohjeessa on kaikki kohdat merkitty tällä merkillä, joissa on noudatettava erityistä varovaisuutta. 1.) Tarkoituksenmukainen käyttö a. Skts. kohtaa Tekniset tiedot. b. Asianmukaiseen käyttöön kuuluu myös valmistajan ohjeiden mukaan tehtävät korjaukset, huollot ja koneen kunnossapito. 2.) Varaosat a. Alkuperäisvaraosat ja tarvikkeet on erityisesti tähän koneeseen tarkoitettuja osia. b. Haluamme tehdä sel väksi, että muita kuin teh taalta lähtenetä osia ei ole kokeiltu tai tarkistettu. 6.) Henkilöiden kuljetus on kielletty a. Henkilöiden kuljettaminen vaunussa on kielletty. b. Vaunua saa maantiellä kuljettaa ainoastaan ohjeiden mukaisessa asennossa. 7.) Ajo-ominaisuudet kytketyillä työkoneilla a. Traktori on varustettava riittävillä etu- tai takalisäpainoilla ohjausja jarrutusominaisuuksien säilyttämiseksi (väh. 20 % traktorin kokonaispainosta on oltava etuakselilla). b. Traktorin ajo-ominaisuuksiin vaikuttaa kytketyn työkoneen lisäksi myös tien kunto. Ajotapa on sovitettava maastoja tieolosuhteiden mukaan. c. Kun vaunu on kytketty traktoriin on jyrkissä m u t k i s s a a j e t t a v a varovaisesti, johtuen vaunun suurista mitoista ja sen painosta! Kg 20% d. Kun työkone on kytketty traktoriin on jyrkissä m u t k i s s a a j e t t a v a varovaisesti, johtuen koneen painosta! c. Tälläisten osien asentaminen ja käyttö voi muuttaa koneen ominaisuuksia kielteiseen suuntaan. Valmistaja ei vastaa tarvikeosien aiheuttamista vaurioista tai vahin goista. d. Valmistaja ei myöskään vastaa omien muutosten tai lisäosien käytöstä aiheutuneista vaurioista. 3.) Suojavarusteet Kaikki koneeseen kuuluvat suojukset on pidettävä paikoillaan ja hyvässä kunnossa. Kuluneet ja vaurioituneet suojukset on vaihdettava oikeaan aikaan. 4.) Yleisiä turvaohjeita vaunun Ennen vaunun käyttöönottoa a. Ennen vaunun käyttöönottoa on kuljettajan tutustutta va kaikkiin hallintalaitteisiin ja niiden käyttöön. Konetta käytettäessä on oppiminen liian myöhäistä. b. Tarkista aina ennen vaunun käyttöä, että se on liikenne a käyttöturvallinen. 5.) Asbesti Tietyt koneessa käytettävät varaosat voi vat teknisistä syistä sisältää asbestia. Noudata pakkauksen ohjeita. 8.) Yleistä a. Kun traktorin nostolaitteeseen on kytketty työkone, on hallintavipu lukittava niin, että kone ei pääse laskemaan tahattomasti! b. Kytkettäessä vaunua traktoriin on olemassa vaara jäädä puristuksiin! c. Älä mene nostolaitteeseen kytketyn koneen ja traktorin väliin. Onnettomuusvaara! d. Ole varovainen, kun käytät nostolaitteen ulkopuolisia hallintanappeja. Onnettomuusvaara. e. Voimansiirtoakselin saa kytkeä aino astaan moottori pysäytettynä f. Maantiellä ajettaessa on hydrauliikan hallintavipu pidettävä lukittuna. g. Ennen ohjaamosta nousemista on työkone laskettava alas - irrota virta-avain! h. Kukaan ei saa oleskella koneen ja traktorin välissä ellei traktorin liike ole estetty kytkemällä pysäköintijarru tai asettamalla esteet pyörien eteen! i. Ennen puhdistus-, huolto- ja korjaustöiden aloittamista on voimanotto kytkettävä pois päältä ja moottori pysäytettävä. 9.) Koneen puhdistus Älä suuntaa painepesurin suutinta laakereita tai hydrauliikkaosia koht. 9400_-Anhang A_Sicherheit - A 1 -

32 Liite - B VOIMANSIIRTOAKSELI Akselin pituuden sovittaminen Ajo-ohjeita Oikea mitta todetaan asettamalla puolikkaat vierekkäin ja merkitsemällä katkaistava osa. Annettuja voimanoton pyörintänopeuden suosituksia ei saa ylittää. - Voimansiirron irtikytkemisen jälkeen kone voi jatkaa pyörimistään. Koneen on oltava täysin pysähdyksissä ennen puhdistusta, huoltoa y.m. - Kun kone irrotetaan on voimansiirtoakseli asetettava esim ketjun avulla riippumaan. Älä käytä lukitusketjua tähän tarkoitukseen. Huom! Käytä ainoastaan vaunun mukana seuraavaa voimansiir toakselia sillä takuu ei vastaa muiden akseleiden aiheutta mista vaurioista. Pituuden sovittaminen - Aseta pituuden sovittamiseksi nivelakselin puolikkaat vierekkäin lyhimmässä käyttöasennossa ja merkitse sopiva pituus (L2). Laajakulmanivelakseli: Maksimaalinen kääntökulma on 70 käytössä ja pysähdyksissä. Normaalinivel: Maksimaalinen kääntökulma pysähdyksissä 90 ja pyöriessä 35. Huom! Huomioi suurin sallittu käyttöpituus(l1) - Pyri muotoputkien mahdollisimman suureen päällekkäisyyteen (min. 1 / 2 X). Lyhennä sisä- ja ulkosuojusputkia saman verran Aseta ylikuormitussuoja (2) työkoneen puolelle! Huolto Vaihda kuluneet nivelet heti uusiin! Varmista aina ennen nivelakselin käyttöönottoa, että lukitus on todella tapahtunut. Lukitusketju Lukitse akselin suojaputken pyörintä ketjun avulla. Anna ketjulle riittävä kääntymisvara - Ennen jokaista käyttökautta ja joka 8. käyttötunnin jäl keen on akseli voideltava. - Ennen pitempiaikaista varastointia on akseli puhdistettava ja voideltava. - Talvikäytössä on suojaputket voideltava hyvin kiinnijääty misen estämiseksi. 8 h FETT 0700_ -Gelenkwelle_BA-ALLG - B1 -

33 Liite - B VOIMANSIIRTOAKSELI Nokkakytkin on ylikuormituskytkin. Se muuttaa vääntömomentin 0 ylikuormitustilanteessa. Kytkin saadaan toimimaan pysäyttämällä voimanotto uudelleen. Kytkentänopeus on alle 200 r/min HUOM! Uudelleenkytkeminen on mahdollinen myös voimanoton kiertonopeuden laskiessa Ylikuormituskytkimen käyttöohje HUOMAA! Ylikuormituskytkin ei ole täytönosoitin vaan se on ko neiden suoja ylikuormitusta vasten. Järkevällä käytöllä säästät kytkintä ja kalustoa, jolloin sen käyttöikä pitenee. Voiteluväli: 500 h (erikoisrasva) Kitkakytkimellä varustettujen akseleiden kohdalla tärkeää Ylikuormituksen ja hetkittäisten vääntömomenttihuippujen aikana vääntömomenttia rajoitetaan ja siirretään tasaisesti liukujakson aikana. Tarkista kitkakytkimen toiminta pitemmän seisokin jälkeen ja uuden akselin kohdalla. a.) Mittaa mitta L akseleiden K90, K90/4 ja K94/1 painejousten kohdalla sekä vastaavasti säätöruuvin kohdalla akseleissa K92E ja K92/4E. b) Löysää ruuveja, jolloin kytkinlevyt vapautuvat. Pyöritä kytkintä. c) Kiristä ruuvit mittaan L. Kytkin on nyt valmis käyttöön. K90,K90/4,K94/1 L K92E,K92/4E L 0700_ -Gelenkwelle_BA-ALLG - B1 -

34 FETT D Schmierplan 8 h alle 8 Betriebsstunden 20 h alle 20 Betriebsstunden 40 F alle 40 Fuhren 80 F alle 80 Fuhren 1 J 1 x jährlich 100 ha alle 100 Hektar FETT FETT = Anzahl der Schmiernippel (IV) Siehe Anhang "Betriebsstoffe" Liter Liter * Variante Siehe Anleitung des Herstellers F Plan de graissage 8 h Toutes les 8 heures de service 20 h Toutes les 20 heures de service 40 F Tous les 40 voyages 80 F Tous les 80 voyages 1 J 1 fois par an 100 ha tous les 100 hectares FETT GRAISSE = Nombre de graisseurs (IV) Voir annexe "Lubrifiants" Liter Litre * Variante Voir le guide du constructeur GB Lubrication chart 8 h after every 8 hours operation 20 h after every 20 hours operation 40 F all 40 loads 80 F all 80 loads 1 J once a year 100 ha every 100 hectares FETT GREASE = Number of grease nipples (IV) see supplement "Lubrificants" Liter Litre * Variation See manufacturer s instructions Smeerschema 8 h alle 8 bedrijfsuren 20 h alle 20 bedrijfsuren 40 F alle 40 wagenladingen 80 F alle 80 wagenladingen 1 J 1 x jaarlijks 100 ha alle 100 hectaren FETT VET = Aantal smeernippels (IV) Zie aanhangsel "Smeermiddelen" Liter Liter * Varianten zie gebruiksaanwijzing van de fabrikant Smörjschema NL S N 8 h Varje 8:e driftstimme 20 h Varje 20:e driftstimme 40 F Varje 40: e lass 80 F Varje 80: e lass 1 J 1 x årligen 100 ha Varje 100:e ha FETT FETT = Antal smörjnipplar (IV) Se avsnitt Drivmedel Liter liter * Utrustningsvariant Se tillverkarens anvisningar Smøreplan 8 h Hver 8. arbeidstime 20 h Hver 20. arbeidstime 40 F Hvert 40. lass 80 F Hvert 80. lass 1 J 1 x årlig 100 ha Totalt 100 Hektar FETT FETT = Antall smørenipler (IV) Se vedlegg "Betriebsstoffe" Liter Liter * Unntak Se instruksjon fra produsent I Schema di lubrificazione 8 h ogni 8 ore di esercizio 20 h ogni 20 ore di esercizio 40 F ogni 40 viaggi 80 F ogni 80 viaggi 1 J volta all'anno 100 ha ogni 100 ettari FETT GRASSO = Numero degli ingrassatori (IV) vedi capitolo materiali di esercizio Liter litri * variante vedi istruzioni del fabbricante Voitelukaavio 8 h 8 käyttötunnin välein 20 h 20 käyttötunnin välein 40 F 40 kuorman välein 80 F 80 kuorman välein 1 J kerran vuodessa 100 ha 100 ha:n välein FETT RASVA = Voitelunippojen lukumäärä (IV) Katso liite Polttoaineet Liter Litraa * Versio Katso valmistajan ohjeet E Esquema de lubricación 8 h Cada 8 horas de servicio 20 h Cada 20 horas de servicio 40 F Cada 40 viajes 80 F Cada 80 viajes 1 J 1 vez al año 100 ha Cada 100 hectáreas FETT LUBRICANTE = Número de boquillas de engrase (IV) Véase anexo Lubrificantes Liter Litros * Variante DK Véanse instrucciones del fabricante Smøreplan 8 h Hver 8. driftstime 20 h Hver 20. driftstime 40 F Hvert 40. læs 80 F Hvert 80. læs 1 J 1 gang årligt 100 ha For hver 100 hektar FETT Fedt = Antal smørenipler (IV) Se smørediagrammet Liter Liter * Udstyrsvariant Se producentens anvisninger P Plano de lubrificação 8 h Em cada 8 horas de serviço 20 h Em cada 20 horas de serviço 40 F Em cada 40 transportes 80 F Em cada 80 transportes 1 J 1x por ano 100 ha Em cada100 hectares FETT Lubrificante = Número dos bocais de lubrificação (IV) Ver anexo Lubrificantes" Liter Litro * Variante Ver instruções do fabricante 9900 Legende-Schmierpl / BA/EL Allg / Betriebsstoffvorschrift

35 (1J) h IV (1J) h IV Schmierplan (2171)

36 Voiteluaineet 1997 Huolellinen huolto ja hyvät voiteluaineet vaikuttavat koneen tehooon jaa keston. Alla olevat tiedot helpottavat voiteluaineiden valintaa. Kulloinkin käytettävä voitelluaine on voitelukaaviossa merkitty tunnukseella (esim. "III"). Vaihda 4-tahtimoottoreiden öljy 100 käyttötunnin vvälein. Vaihdaa vaihteistoöljy käyttöohjeideen mukaisesti - kuitenkin vähintään kerran vuodessa. Voitelu käyttöohjeiden mukaisesti. Vaihda öljy ja voitele kaikki voitetelukohdat ennen seisokkeja (talvivarastointi). Paljaat metalliosat (nivelet jne.) suojataan ruostumiselta. (II) F E T T I II III IV V (IV) VI VII Ö L Tunnus Laatuvaatimus HYDRAULIIKKA- ÖLJY HLP DIN osa 2 Moottoriöljy SAE 30 API CD/SF Vaihteistoöljy SAE 90 tai 85 W-140, API-GL 4 tai API-GL5 Litiumrasva (DIN : KP 2K) Vaitheistorasva (DIN : GOH) yhdistelmärasva (DIN : KP 1R) Katso huom - D 36 - Vaitheistoöljy SAE 90 tai 85 W-140, API-GL 5

37 Firma Company Société Societá AGIP ARAL I (II) II F E T T III IV (IV) V VI VII HUOMIOITAVAA OSO 32/46/68 ARNICA 22/46 VITAM GF 32/46/68 VITAM HF 32/46 MOTOROIL HD 30 SIGMA MULTI 15W-40 SUPER TRACTOROIL UNI- VERS. 15W-30 SUPER KOWAL 30 MULTI TURBORAL SUPER TRAKTO- RAL 15W-30 ROTRA HY 80W-90/85W-140 ROTRA MP 80W-90/85W-140 GETRIEBEÖL EP 90 GETRIE- BEÖL HYP 85W-90 GR MU 2 GR SLL GR LFO ROTRA MP 80W-90 ROTRA MP 85W-140 ARALUB HL 2 ARALUB FDP 00 ARALUB FK 2 GETRIEBEÖL HYP 90 * Käytettäessä öljykylpyjarruilla varustettua traktoria on käytettävä öljyä, jonka luokitus on J 20 A. ** Hydrauliikkaöljy HLP-(D) + HV *** Kasviöljypohjainen hydrauliikkaöljy HLP + HV on biologisesti hajoavaa, ja sen takia erityisen ympäristöystävällistä. - Ö L AVIA BAYWA BP CASTROL ELAN ELF ESSO EVVA A FUCHS GENOL MOBIL RHG SHELL TOTAL VALVOLINE VEEDOL WINTERSHALL AVILUB RL 32/46 AVILUB VG 32/46 HYDRAULIKÖL HLP 32/46/68 SUPER 2000 CD-MC * HYDRA HYDR. FLUID * HYDRAULIKÖL MC 530 ** PLANTOHYD 40N *** MOTOROIL HD 30 MULTIGRADE HDC 15W-40 TRACTAVIA HF SUPER 10 W-30 SUPER 2000 CD-MC SUPER 2000 CD HD SUPERIOR 20 W-30 HD SUPERIOR SAE 30 ENERGOL SHF 32/46/68 VISCO 2000 ENERGOL HD 30 VANELLUS M 30 HYSPIN AWS 32/46/68 HY- SPIN AWH 32/46 HLP 32/46/68 HLP-M M32/M46 OLNA 32/46/68 HYDRELF 46/68 RX SUPER DIESEL 15W-40 POWERTRANS MOTORÖL 100 MS SAE 30 MOTORÖL 104 CM 15W-40 AUSTROTRAC 15W-30 PERFORMANCE 2 B SAE TOURS 20W-30 TRAC- TORELF ST 15W-30 GETRIEBEÖL MZ 90 M MULTI- HYP 85W-140 SUPER 8090 MC HYPOID 80W-90 HYPOID 85W-140 GEAR OIL 90 EP HYPOGEAR 90 EP EPX 80W-90 HYPOY C 80W-140 GETRIEBEÖL MP 85W-90 GETRIEBEÖL B 85W-90 GETRIEBEÖL C 85W-90 TRANSELF TYP B 90 85W-140 TRANSELF EP 90 85W-140 AVIA MEHRZWECKFETT AVIA ABSCHMIERFETT MULTI FETT 2 SPEZIALFETT FLM PLANTOGEL 2 N AVIA GETRIEBEFLIESSFETT AVIALUB SPEZIALFETT LD GETRIEBEÖL HYP 90 EP MULTIHYP 85W-140 EP GETRIEBEFLIESSFETT NLGI 0 RENOLIT DURAPLEX EP 00 PLANTOGEL 00N ENERGREASE LS-EP 2 FLIESSFETT NO ENERGREASE HTO RENOPLEX EP 1 HYPOID 85W-140 OLEX PR 9142 HYPOGEAR 90 EP HYPOGEAR 85W-140 EP CASTROLGREASE LM IMPERVIA MMO CASTROLGREASE LMX EPX 80W-90 HYPOY C 80W-140 LORENA 46 LITORA 27 EPEXA 2 ROLEXA 2 MULTI 2 RHENOX 34 GA O EP POLY G O GETRIEBEÖL B 85W-90 GE- TRIEBEÖL C 85W-140 MULTIMOTIVE 1 TRANSELF TYP B 90 85W-140 TRANSELF TYP BLS 80 W-90 * When working in conjunction with wet-brake tractors, the international specification J 20 A is necessary. NUTO H 32/46/68 NUTO HP 32/46/68 ENAK HLP 32/46/68 ENAK MULTI 46/68 PLUS MOTORÖL 20W-30 UNIFARM 15W-30 SUPER EVVAROL HD/B SAE 30 UNIVERSAL TRACTOROIL SUPER HYDRAN 32/46/68 DELTA PLUS SAE 30 SUPER UNIVERSAL OIL RENOLIN 1025 MC *** TITAN HYDRAMOT 1030 MC ** RENOGEAR HYDRA * PLANTOHYD 40N *** HYDRAULIKÖL HLP/32/46/68 HYDRAMOT 1030 MC * HYDRAULIKÖL 520 ** PLANTOHYD 40N *** DTE 22/24/25 DTE 13/15 RENOLIN B 10/15/20 RENO- LIN B 32 HVI/46HVI TELLUS S32/S 46/S68 TEL- LUS T 32/T46 TITAN HYDRAMOT 1O3O MC TITAN UNIVERSAL HD MULTI TC HYDRAMOT 15W-30 HYDRA- MOT 1030 MC HD 20W-20 DELVAC 1230 SUPER UNIVERSAL 15W-30 EXTRA HD 30 SUPER HD 20 W-30 AGROMA 15W-30 ROTELLA X 30 RIMULA X 15W-40 GEAROIL GP 80W-90 GEA- ROIL GP 85W-140 HYPOID GA 90 HYPOID GB 90 PONTONIC N 85W-90 PONTO- NIC MP 85W-90 85W-140 SUPER UNIVERSAL OIL RENOGEAR SUPER 8090 MC RENOGEAR HYPOID 85 W-140 RENOGEAR HYPOID 90 GETRIEBEÖL MP 90 HYPOID EW 90 HYPOID 85W-140 MOBILUBE GX 90 MOBILUBE HD 90 MOBILUBE HD 85W-140 MEHRZWECKGETRIEBEÖl - SAE90 HYPOID EW 90 SPIRAX 90 EP SPIRAX HD 90 SPIRAX HD 85/140 MULTI PURPOSE GREASE H FIBRAX EP 370 NEBULA EP 1 GP GREASE GEAR OIL GX 80W-90 GEAR OIL GX 85W-140 HOCHDRUCKFETT LT/SC 280 GETRIEBEFETT MO 370 EVVA CA 300 HYPOID GB 90 MARSON EP L 2 NATRAN 00 MARSON AX 2 PONTONIC MP 85W-140 RENOLIT MP RENOLIT FLM 2 RENOLIT ADHESIV 2 PLANTOGEL 2 N MEHRZWECKFETT SPEZIALFETT GLM PLANTOGEL 2 N MOBILGREASE MP MOBILUX EP 004 MOBILPLEX 47 MOBILUBE HD 90 MOBILUBE HD 85W-140 MEHRZWECKFETT RENOLIT MP DURAPLEX EP RETINAX A ALVANIA EP 2 RENOSOD GFO 35 DURAPLEX EP 00 PLANTOGEL 00N GETRIEBEFLIESSFETT PLANTOGEL 00N SPEZ. GETRIEBEFETT H SIMMNIA GREASE O RENOPLEX EP 1 RENOGEAR SUPER 8090 MC RENOGEAR HYPOID 85W-140 RENOGEAR HYPOID 90 RENOPLEX EP 1 HYPOID EW 90 HYPOID 85W-140 RENOSOD GFO 35 RENOPLEX EP 1 HYPOID EW 90 AEROSHELL GREASE 22 DOLIUM GREASE R SPIRAX HD 90 SPIRAX HD 85W-140 ** Hydraulic oil HLP-(D) + HV. *** Hydraulic oil with vegetable oil base HLP + HV is biodegradable and is therefore especially safe for the enviroment. AZOLLA ZS 32, 46, 68 EQUI- VIS ZS 32, 46, 68 RUBIA H 30 MULTAGRI TM 15W-20 TOTAL EP 85W-90 TOTAL EP B 85W-90 MULTIS EP 2 MULTIS EP 200 MULTIS HT 1 TOTAL EP B 85W-90 ULTRAMAX HLP 32/46/68 SUPER TRAC FE 10W-30* ULTRAMAX HVLP 32 ** ULTRAPLANT 40 *** SUPER HPO 30 STOU 15W-30 SUPER TRAC FE 10W-30 ALL FLEET PLUS 15W-40 HP GEAR OIL 90 oder 85W-140 TRANS GEAR OIL 80W-90 MULTILUBE EP 2 VAL-PLEX EP 2 PLANTOGEL 2 N RENOLIT LZR 000 DEGRALUB ZSA 000 DURAPLEX EP 1 HP GEAR OIL 90 oder 85W-140 ANDARIN 32/46/68 HD PLUS SAE 30 MULTIGRADE SAE 80/90 MULTIGEAR B 90 MULTIGEAR C SAE 85W-140 MULTIPURPOSE MULTIGEAR B 90 - MULTI C SAE 85W WIOLAN HS (HG) 32/46/68 WIOLAN HVG 46 ** WIOLAN HR 32/46 *** HYDROLFLUID * MULTI-REKORD 15W-40 PRIMANOL REKORD 30 HYPOID-GETRIEBEÖL 80W-90, 85W-140 MEHRZWECKGETRIEBEÖL 80W-90 WIOLUB LFP 2 WIOLUB GFW WIOLUB AFK 2 HYPOID-GETRIEBEÖL 80W-90, 85W-140 -
