2 Arvoisa viljelijä! Olette tehnyt hyvän valinnan, kun olette ostanut Pöttinger-koneen. Tarjoamme Teille laatua ja tehoa sekä luotettavan huollon. Jotta voisimme arvioida maatalouskoneidemme käyttöedellytyksiä ja ottaa tarpeet entistä paremmin huomioon uusien laitteiden suunnittelussa, pyydämme teiltä muutamia tietoja. Silloin voimme myös pitää Teidät ajan tasalla uutuukista. Tuotevastuu, tiedottamisvelvollisuus Valmistajan ja kauppiaan on annettava asiakkaalle laitten käyttöoheet ja perehdytettävä hänet käyttö-, turvallisuus- ja huoltomääräyksiin. Todisteeksi siitä, että kone ja käyttöohjeet on luovutettu asianmukaisesti, - tulee lomake A palauttaa allekirjoitettuna maahantuojalle. - B-osa jää kauppiaalle ja C asiakkaalle. Tuotevastuulain puitteissa jokainen viljelijä on yrittäjä. Tuotevastuulain mukainen tuotevahinko on koneen aiheuttama vahinko, mutta ei kuiteenkaan siinä syntyvä. Tuotevastuulain puitteissa jokainen viljelijä on yrittäjä. Tuotevastuulain mukainen tuotevahinko on koneen aiheuttama vahinko, mutta ei kuitenkaan koneessa syntyvä; takuu käsittää omavastuuosuuden (500 ). Urakointikäytössä aiheutuneet tuotevastuulain mukaiset vauriot eivät kuulu takuun piiriin. HUOMIO! Jos kone myöhemmin vaihtaa omistajaa, on käyttöohjeet toimitettava koneen mukana ja uuden käyttäjän tulee perehtyä mainittuihin määräyksiin. Pöttinger-Newsletter Alan ajankohtaiset tiedot, hyödylliset linkit ja viihde ALLG./BA SEITE 2 / 0000-SF

3 Tavaran vastaanottamisohjeet Asiakirja D ALOIS PÖTTINGER Maschinenfabrik GmbH A-4710 Grieskirchen Puhelin +43 (07248) Faksi +43 (07248) GEBR. PÖTTINGER GMBH D Landsberg/Lech, Spöttinger-Straße 24 Puhelin +49 ( ) Faksi +49 ( ) GEBR. PÖTTINGER GMBH Servicezentrum D Landsberg/Lech, Spöttinger-Straße 24 Puhelin +49 ( ) Faksi +49 ( ) Pyydämme Teitä tuotevastuulain mukaisesti tarkistamaan seuravat kohdat. Merkitse rastilla läpikäydyt kohdat. X Karhotin tarkistettu lähetyslistan mukaisesti.toimituksen täydellisyys tarkistettu. Mitään turvalaitteita eikä ohjauslaitteita puutu. Koneen käyttö, käyttöönotto ja huolto sekä käyttöohjeen antamat ohjeet on asiakkaan kanssa läpikäyty ja hänelle selitetty. Kone sovitettu traktoriin. Kuljetus- ja työasennot on käyty läpi. Tietoa lisä- ja valinnaisvarusteista annettu. Määräys käyttöohjeen lukemisesta on annettu. Todisteeksi siitä, että kone ja käyttöohjeet on luovutettu asianmukaisesti, - tulee lomake A palauttaa allekirjoitettuna maahantuojalle. - B-osa jää kauppiaalle ja - C asiakkaalle Dokum D Synkro - 3 -

4 Sisällys Sisällysluettello CE-merkintä... 4 Varoituskuvamerkit... 4 Kiinnittäminen traktoriin Traktoria koskevat valmistelutoimet... 5 Lisälaitteiden käyttäminen... 5 Kiinnittäminen traktoriin... 6 Huomioi välimatkat... 6 Ajaminen julkisilla teillä... 6 Kuljetusleveyden minimoiminen... 6 KÄYTTÖ Säädöt käyttöä varten... 7 Työsyvyyden säätäminen... 7 Koverien lautaskiekkojen säätäminen... 8 Reunakiekkojen ja reunasuojusten säätäminen... 9 Karhotinpiikkien säätäminen (S)... 9 YLEISIÄ HUOLTO-OHJEITA Turvallisuusohjeita Yleisiä huolto-ohjeita Koneen puhdistaminen Vaunun jättäminen los Talvisäilytys Voimansiirtoakseli Hydrauliikkajärjestelmä TEKNISET TIEDOT Koneen määräystenmukainen käyttö Tekniset tiedot Tyyppikilven sijainti Liite Turvallisuusohjeita Traktorin ja työlaitteen yhdistelmä Huomio! Noudata liitteessä mainittuja turvallisuusohjeita! CE-merkintä Valmistajan koneeseen kiinnittämä CE-merkintä todistaa koneen v a a t i m u s t e n m u k a i s u u d e n konedirektiivin ja muiden Euroopan yhteisöjen direktiivien kanssa. EY-vaatimustenmukaisuusvakuutus (katso liite) Valmistaja vakuuttaa allekirjoittamalla EYvaatimustenvaakuutuksen, että sen markkinoille tuoma kone täyttää kaikki asiaankuuluvat turvallisuus- ja terveysvaatimukset. Varoituskuvamerkit Sinkoutuvat osat aiheuttavat vaaratilanteita - Säilytä turvallisuusetäisyys bsb _-Inhalt_

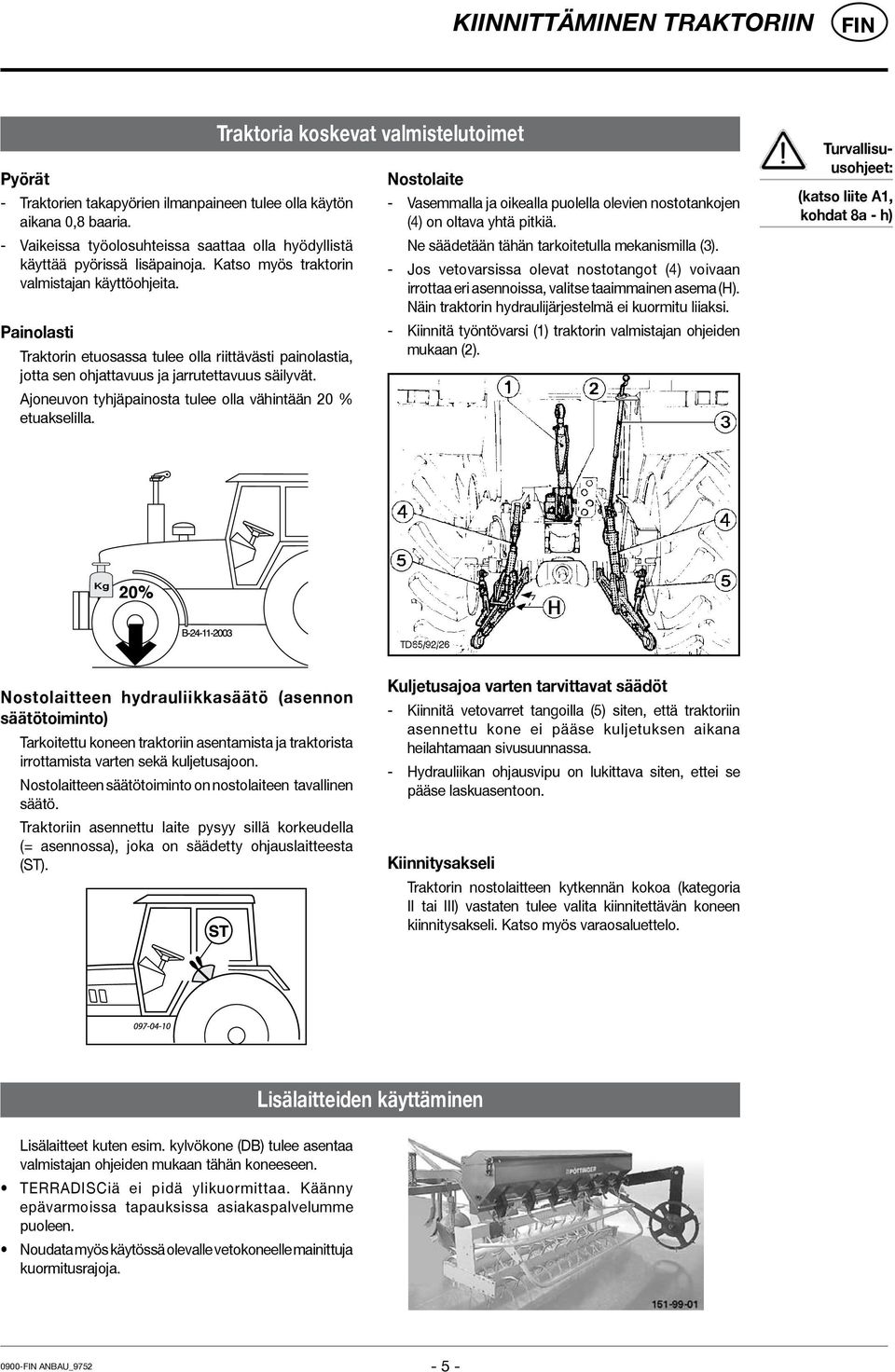

5 Kiinnittäminen traktoriin Pyörät - Traktorien takapyörien ilmanpaineen tulee olla käytön aikana 0,8 baaria. - Vaikeissa työolosuhteissa saattaa olla hyödyllistä käyttää pyörissä lisäpainoja. Katso myös traktorin valmistajan käyttöohjeita. Painolasti Traktorin etuosassa tulee olla riittävästi painolastia, jotta sen ohjattavuus ja jarrutettavuus säilyvät. Ajoneuvon tyhjäpainosta tulee olla vähintään 20 % etuakselilla. Traktoria koskevat valmistelutoimet Nostolaite - Vasemmalla ja oikealla puolella olevien nostotankojen (4) on oltava yhtä pitkiä. Ne säädetään tähän tarkoitetulla mekanismilla (3). - Jos vetovarsissa olevat nostotangot (4) voivaan irrottaa eri asennoissa, valitse taaimmainen asema (H). Näin traktorin hydraulijärjestelmä ei kuormitu liiaksi. - Kiinnitä työntövarsi (1) traktorin valmistajan ohjeiden mukaan (2). Turvallisuusohjeet: (katso liite A1, kohdat 8a - h) Kg 20% Nostolaitteen hydrauliikkasäätö (asennon säätötoiminto) Tarkoitettu koneen traktoriin asentamista ja traktorista irrottamista varten sekä kuljetusajoon. Nostolaitteen säätötoiminto on nostolaiteen tavallinen säätö. Traktoriin asennettu laite pysyy sillä korkeudella (= asennossa), joka on säädetty ohjauslaitteesta (ST). Kuljetusajoa varten tarvittavat säädöt - Kiinnitä vetovarret tangoilla (5) siten, että traktoriin asennettu kone ei pääse kuljetuksen aikana heilahtamaan sivusuunnassa. - Hydrauliikan ohjausvipu on lukittava siten, ettei se pääse laskuasentoon. Kiinnitysakseli Traktorin nostolaitteen kytkennän kokoa (kategoria II tai III) vastaten tulee valita kiinnitettävän koneen kiinnitysakseli. Katso myös varaosaluettelo. Lisälaitteiden käyttäminen Lisälaitteet kuten esim. kylvökone (DB) tulee asentaa valmistajan ohjeiden mukaan tähän koneeseen. TERRADISCiä ei pidä ylikuormittaa. Käänny epävarmoissa tapauksissa asiakaspalvelumme puoleen. Noudata myös käytössä olevalle vetokoneelle mainittuja kuormitusrajoja ANBAU_

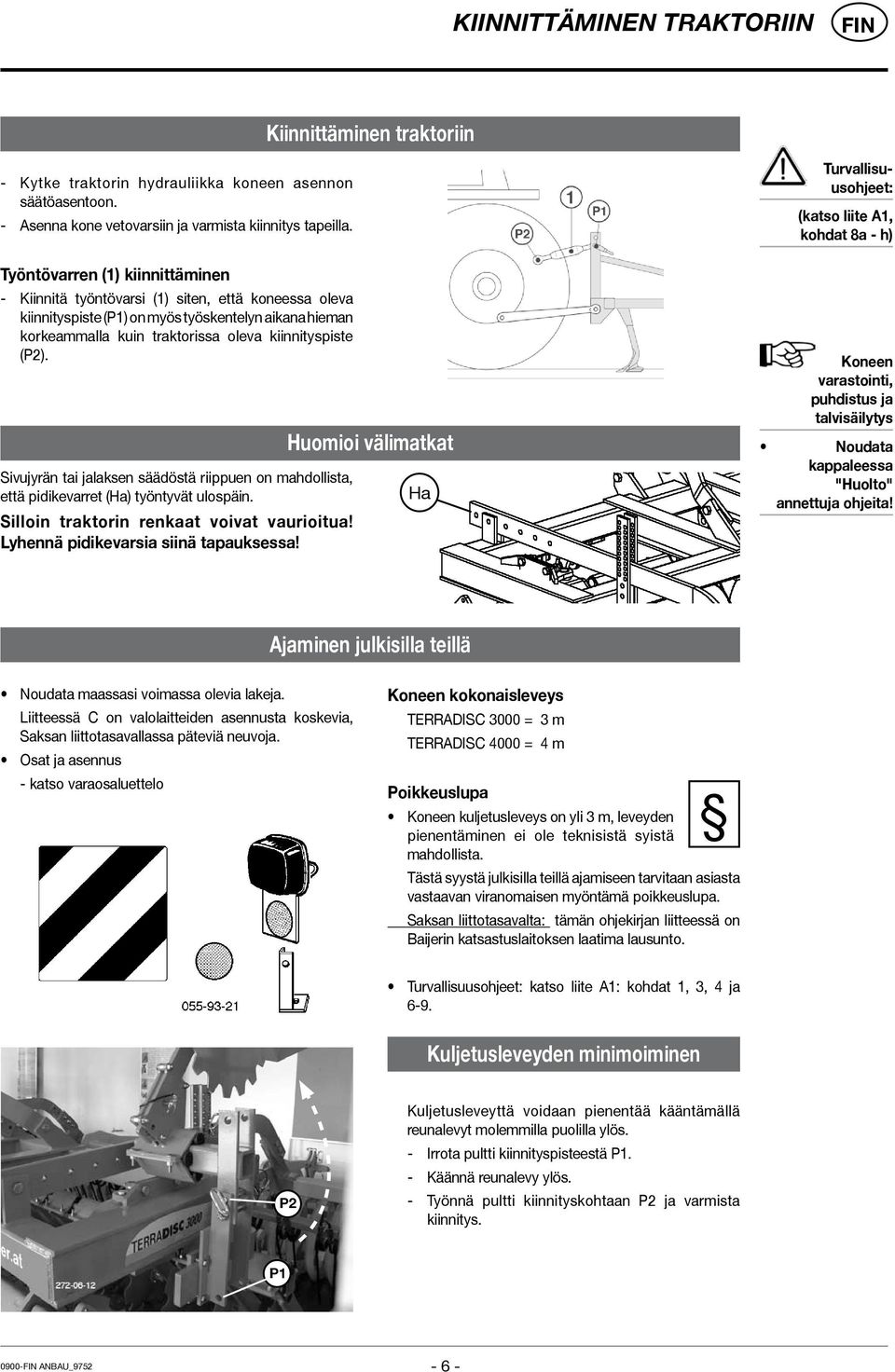

6 Kiinnittäminen traktoriin Kiinnittäminen traktoriin - Kytke traktorin hydrauliikka koneen asennon säätöasentoon. - Asenna kone vetovarsiin ja varmista kiinnitys tapeilla. Työntövarren (1) kiinnittäminen - Kiinnitä työntövarsi (1) siten, että koneessa oleva kiinnityspiste (P1) on myös työskentelyn aikana hieman korkeammalla kuin traktorissa oleva kiinnityspiste (P2). Sivujyrän tai jalaksen säädöstä riippuen on mahdollista, että pidikevarret (Ha) työntyvät ulospäin. Silloin traktorin renkaat voivat vaurioitua! Lyhennä pidikevarsia siinä tapauksessa! Huomioi välimatkat Ha Turvallisuusohjeet: (katso liite A1, kohdat 8a - h) Koneen varastointi, puhdistus ja talvisäilytys Noudata kappaleessa "Huolto" annettuja ohjeita! Ajaminen julkisilla teillä Noudata maassasi voimassa olevia lakeja. Liitteessä C on valolaitteiden asennusta koskevia, Saksan liittotasavallassa päteviä neuvoja. Osat ja asennus - katso varaosaluettelo Koneen kokonaisleveys TERRADISC 3000 = 3 m TERRADISC 4000 = 4 m Poikkeuslupa Koneen kuljetusleveys on yli 3 m, leveyden pienentäminen ei ole teknisistä syistä mahdollista. Tästä syystä julkisilla teillä ajamiseen tarvitaan asiasta vastaavan viranomaisen myöntämä poikkeuslupa. Saksan liittotasavalta: tämän ohjekirjan liitteessä on Baijerin katsastuslaitoksen laatima lausunto. Turvallisuusohjeet: katso liite A1: kohdat 1, 3, 4 ja 6-9. Kuljetusleveyden minimoiminen P2 Kuljetusleveyttä voidaan pienentää kääntämällä reunalevyt molemmilla puolilla ylös. - Irrota pultti kiinnityspisteestä P1. - Käännä reunalevy ylös. - Työnnä pultti kiinnityskohtaan P2 ja varmista kiinnitys. P ANBAU_

7 KÄYTTÖ Ennen työn alkua 1. Tarkista, että kone on kiinnitetty asianmukaisesti. Tarkista ennen käyttöönottoa, että kaikki ruuviliitokset ovat tiukassa ja kiristä tarvittaessa. 2. Koneen tulee olla asennettuna traktoriin vaakasuoraan asentoon eikä se saa riippua kummallekaan sivulle. Rungon tulee olla pitkittäissuunnassa katsottuna samansuuntaisesti pellon pinnan kanssa. 3. Kiinnitä vetovarret (4) siten, että kone ei pääse kallistumaan sivuittain. Säädöt käyttöä varten Työsyvyyden säätäminen Säädä haluttu työsyvyys Aseta tällöin molemmat tapein varustetut kantopalkit (6, 6a) vastaaviin kohtiin. Leikkuusyvyyden säätäminen (A) - Käännä vasemmalla ja oikealla puolella olevaa vipua haluttuun asentoon (A1). - Työnnä vasemman ja oikean varren tapit samoihin reikiin Einstellungen_

8 KÄYTTÖ Koverien lautaskiekkojen säätäminen Tämä säätö tulee sovittaa työskentelyolosuhteiden mukaan (maan laatu, ajonopeus ja heinän määrä maassa). Maan (B) tulee olla käsittelyn jälkeen mahdollisimman tasaista. Lautaskiekkojen säätäminen: - minimoi kiekkojen tasonsiirto (esim. peruuttamalla traktoria) - nosta lukitus (H) - valitse haluamasi asento (P). (On 5 eri kiekkoasentoa) - Lukitse lukitus (H) Einstellungen_

9 KÄYTTÖ Reunakiekkojen ja reunasuojusten säätäminen Tarkoitus: koneen ei tule heittää yhtään multaa ulospäin (kasautumisvaara). Säätömahdollisuudet Säädetään valitsemalla tarvittavat asemat (C1, C2, C3). Tarkista ruuviliitosten tiukkuus! Karhotinpiikkien säätäminen (S) - Valitse työsyvyys tapilla "5". - Kallistuskulman tulee olla tapin avulla "5a" Einstellungen_

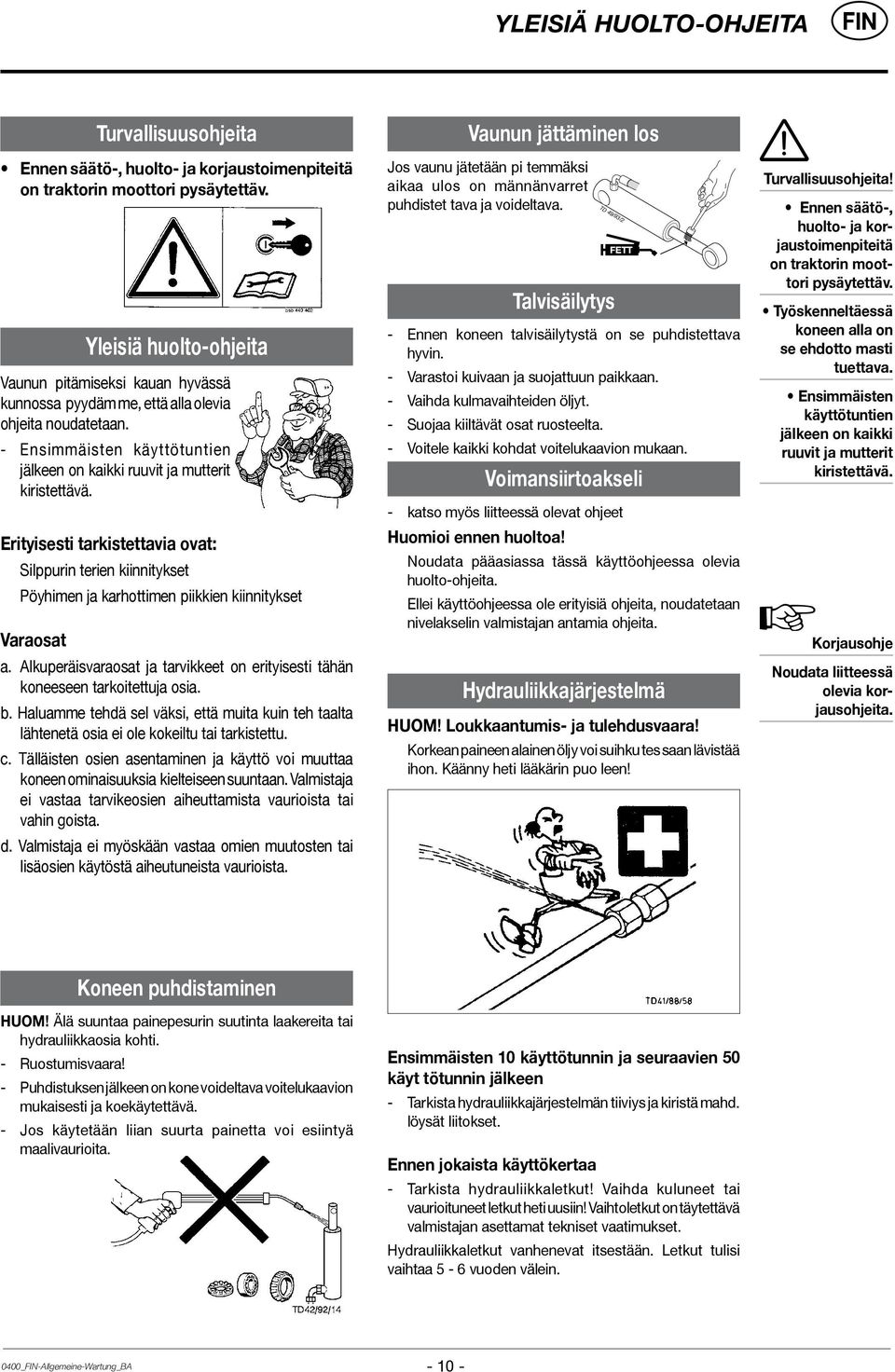

10 YLEISIÄ HUOLTO-OHJEITA Turvallisuusohjeita Ennen säätö-, huolto- ja korjaustoimenpiteitä on traktorin moottori pysäytettäv. Yleisiä huolto-ohjeita Vaunun pitämiseksi kauan hyvässä kunnossa pyydäm me, että alla olevia ohjeita noudatetaan. - Ensimmäisten käyttötuntien jälkeen on kaikki ruuvit ja mutterit kiristettävä. Erityisesti tarkistettavia ovat: Silppurin terien kiinnitykset Pöyhimen ja karhottimen piikkien kiinnitykset Varaosat a. Alkuperäisvaraosat ja tarvikkeet on erityisesti tähän koneeseen tarkoitettuja osia. b. Haluamme tehdä sel väksi, että muita kuin teh taalta lähtenetä osia ei ole kokeiltu tai tarkistettu. c. Tälläisten osien asentaminen ja käyttö voi muuttaa koneen ominaisuuksia kielteiseen suuntaan. Valmistaja ei vastaa tarvikeosien aiheuttamista vaurioista tai vahin goista. d. Valmistaja ei myöskään vastaa omien muutosten tai lisäosien käytöstä aiheutuneista vaurioista. Vaunun jättäminen los Jos vaunu jätetään pi temmäksi aikaa ulos on männänvarret puhdistet tava ja voideltava. TD 49/93/2 Talvisäilytys FeTT - Ennen koneen talvisäilytystä on se puhdistettava hyvin. - Varastoi kuivaan ja suojattuun paikkaan. - Vaihda kulmavaihteiden öljyt. - Suojaa kiiltävät osat ruosteelta. - Voitele kaikki kohdat voitelukaavion mukaan. Voimansiirtoakseli - katso myös liitteessä olevat ohjeet Huomioi ennen huoltoa! Noudata pääasiassa tässä käyttöohjeessa olevia huolto-ohjeita. Ellei käyttöohjeessa ole erityisiä ohjeita, noudatetaan nivelakselin valmistajan antamia ohjeita. Hydrauliikkajärjestelmä HUOM! Loukkaantumis- ja tulehdusvaara! Korkean paineen alainen öljy voi suihku tes saan lävistää ihon. Käänny heti lääkärin puo leen! Turvallisuusohjeita! Ennen säätö-, huolto- ja korjaustoimenpiteitä on traktorin moottori pysäytettäv. Työskenneltäessä koneen alla on se ehdotto masti tuettava. Ensimmäisten käyttötuntien jälkeen on kaikki ruuvit ja mutterit kiristettävä. Korjausohje Noudata liitteessä olevia korjausohjeita. Koneen puhdistaminen HUOM! Älä suuntaa painepesurin suutinta laakereita tai hydrauliikkaosia kohti. - Ruostumisvaara! - Puhdistuksen jälkeen on kone voideltava voitelukaavion mukaisesti ja koekäytettävä. - Jos käytetään liian suurta painetta voi esiintyä maalivaurioita. Ensimmäisten 10 käyttötunnin ja seuraavien 50 käyt tötunnin jälkeen - Tarkista hydrauliikkajärjestelmän tiiviys ja kiristä mahd. löysät liitokset. Ennen jokaista käyttökertaa - Tarkista hydrauliikkaletkut! Vaihda kuluneet tai vaurioituneet letkut heti uusiin! Vaihtoletkut on täytettävä valmistajan asettamat tekniset vaatimukset. Hydrauliikkaletkut vanhenevat itsestään. Letkut tulisi vaihtaa 5-6 vuoden välein. 0400_-Allgemeine-Wartung_BA

11 Huolto Voitelukohdat Neuvo: F E T T (IV) Tässä luvussa ei esitellä kaikkia voitelukohtia yksitellen. Luvun tarkoituksena on ainoastaan antaa osviittaa siitä, missä eri rakenneosien kohdissa voitelunipat ovat. Luonnollisesti myös kaikki muut voitelukohdat, joita ei ole tässä mainittu, tulee voidella. Aina 100 hehtaarin välein: Tarkista laakerinholkit kulumien varalta. Aina 20 käyttötunnin välein: Vaihda kuluneet laakerinholkit! Voitele laakerit. Aina 100 käyttötunnin välein: Voitele laakerit. 0600_-Wartung_

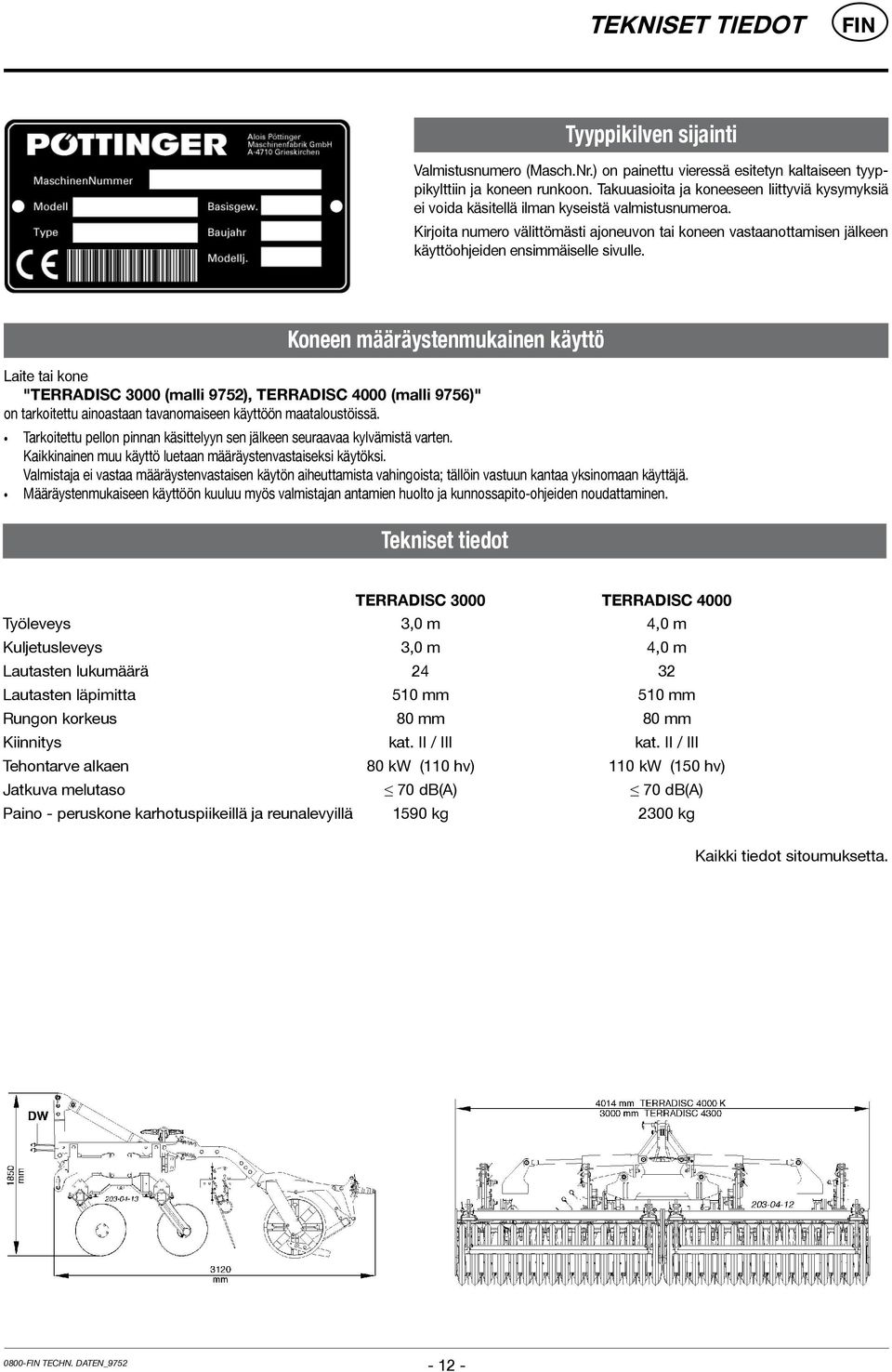

12 TEKNISET TIEDOT Tyyppikilven sijainti Valmistusnumero (Masch.Nr.) on painettu vieressä esitetyn kaltaiseen tyyppikylttiin ja koneen runkoon. Takuuasioita ja koneeseen liittyviä kysymyksiä ei voida käsitellä ilman kyseistä valmistusnumeroa. Kirjoita numero välittömästi ajoneuvon tai koneen vastaanottamisen jälkeen käyttöohjeiden ensimmäiselle sivulle. Koneen määräystenmukainen käyttö Laite tai kone "TERRADISC 3000 (malli 9752), TERRADISC 4000 (malli 9756)" on tarkoitettu ainoastaan tavanomaiseen käyttöön maataloustöissä. Tarkoitettu pellon pinnan käsittelyyn sen jälkeen seuraavaa kylvämistä varten. Kaikkinainen muu käyttö luetaan määräystenvastaiseksi käytöksi. Valmistaja ei vastaa määräystenvastaisen käytön aiheuttamista vahingoista; tällöin vastuun kantaa yksinomaan käyttäjä. Määräystenmukaiseen käyttöön kuuluu myös valmistajan antamien huolto ja kunnossapito-ohjeiden noudattaminen. Tekniset tiedot TERRADISC 3000 TERRADISC 4000 Työleveys 3,0 m 4,0 m Kuljetusleveys 3,0 m 4,0 m Lautasten lukumäärä Lautasten läpimitta 510 mm 510 mm Rungon korkeus 80 mm 80 mm Kiinnitys kat. II / III kat. II / III Tehontarve alkaen 80 kw (110 hv) 110 kw (150 hv) Jatkuva melutaso 70 db(a) 70 db(a) Paino - peruskone karhotuspiikeillä ja reunalevyillä 1590 kg 2300 kg Kaikki tiedot sitoumuksetta TECHN. DATEN_

13 Liite SF-Anhang Titelblatt _BA-Allgemein

14 Alkuperäistä ei voi väärentää Hyvin liikut Pöttingerin alkuperäisosilla Laatua ja hyvää yhteensopivuutta - käyttövarmuutta Luotettava toimivuus Korkeampi käyttöikä - taloudellisuus Taattu saatavuus lähimmän Pöttinger jakelupartnerin kautta: Edessäsi päätös: Alkuperäinen vai Jäljennös? Usein hinta määrää ostopäätöksen. Halpaostos voi joskus tulla hyvin kalliiksi. Pidä siksi mielessäsi neliapila - alkuperäisyyden tae! SF-Anhang Titelblatt _BA-Allgemein

15 Turvallisuusohjeita Liite -A Työturvallisuuden merkki Tässä käyttöohjeessa on kaikki kohdat merkitty tällä merkillä, joissa on noudatettava erityistä varovaisuutta. 1.) Tarkoituksenmukainen käyttö a. Skts. kohtaa Tekniset tiedot. b. Asianmukaiseen käyttöön kuuluu myös valmistajan ohjeiden mukaan tehtävät korjaukset, huollot ja koneen kunnossapito. 2.) Varaosat a. Alkuperäisvaraosat ja tarvikkeet on erityisesti tähän koneeseen tarkoitettuja osia. b. Haluamme tehdä sel väksi, että muita kuin teh taalta lähtenetä osia ei ole kokeiltu tai tarkistettu. 6.) Henkilöiden kuljetus on kielletty a. Henkilöiden kuljettaminen vaunussa on kielletty. b. Vaunua saa maantiellä kuljettaa ainoastaan ohjeiden mukaisessa asennossa. 7.) Ajo-ominaisuudet kytketyillä työkoneilla a. Traktori on varustettava riittävillä etu- tai takalisäpainoilla ohjausja jarrutusominaisuuksien säilyttämiseksi (väh. 20 % traktorin kokonaispainosta on oltava etuakselilla). b. Traktorin ajo-ominaisuuksiin vaikuttaa kytketyn työkoneen lisäksi myös tien kunto. Ajotapa on sovitettava maastoja tieolosuhteiden mukaan. c. Kun vaunu on kytketty traktoriin on jyrkissä m u t k i s s a a j e t t a v a varovaisesti, johtuen vaunun suurista mitoista ja sen painosta! Kg 20% d. Kun työkone on kytketty traktoriin on jyrkissä m u t k i s s a a j e t t a v a varovaisesti, johtuen koneen painosta! c. Tälläisten osien asentaminen ja käyttö voi muuttaa koneen ominaisuuksia kielteiseen suuntaan. Valmistaja ei vastaa tarvikeosien aiheuttamista vaurioista tai vahin goista. d. Valmistaja ei myöskään vastaa omien muutosten tai lisäosien käytöstä aiheutuneista vaurioista. 3.) Suojavarusteet Kaikki koneeseen kuuluvat suojukset on pidettävä paikoillaan ja hyvässä kunnossa. Kuluneet ja vaurioituneet suojukset on vaihdettava oikeaan aikaan. 4.) Yleisiä turvaohjeita vaunun Ennen vaunun käyttöönottoa a. Ennen vaunun käyttöönottoa on kuljettajan tutustutta va kaikkiin hallintalaitteisiin ja niiden käyttöön. Konetta käytettäessä on oppiminen liian myöhäistä. b. Tarkista aina ennen vaunun käyttöä, että se on liikenne a käyttöturvallinen. 5.) Asbesti Tietyt koneessa käytettävät varaosat voi vat teknisistä syistä sisältää asbestia. Noudata pakkauksen ohjeita. 8.) Yleistä a. Kun traktorin nostolaitteeseen on kytketty työkone, on hallintavipu lukittava niin, että kone ei pääse laskemaan tahattomasti! b. Kytkettäessä vaunua traktoriin on olemassa vaara jäädä puristuksiin! c. Älä mene nostolaitteeseen kytketyn koneen ja traktorin väliin. Onnettomuusvaara! d. Ole varovainen, kun käytät nostolaitteen ulkopuolisia hallintanappeja. Onnettomuusvaara. e. Voimansiirtoakselin saa kytkeä aino astaan moottori pysäytettynä f. Maantiellä ajettaessa on hydrauliikan hallintavipu pidettävä lukittuna. g. Ennen ohjaamosta nousemista on työkone laskettava alas - irrota virta-avain! h. Kukaan ei saa oleskella koneen ja traktorin välissä ellei traktorin liike ole estetty kytkemällä pysäköintijarru tai asettamalla esteet pyörien eteen! i. Ennen puhdistus-, huolto- ja korjaustöiden aloittamista on voimanotto kytkettävä pois päältä ja moottori pysäytettävä. 9.) Koneen puhdistus Älä suuntaa painepesurin suutinta laakereita tai hydrauliikkaosia koht. 9400_-Anhang A_Sicherheit - A 1 -
