1 I.1 SYNKRO 4003 K +T (malli 9763 : ) SYNKRO 5003 K +T (malli 9764 : ) SYNKRO 6003 T (malli 9765 : ) Kultivaattori Ihre / Your / Votre Masch.Nr. Fgst.Ident.Nr.

2 Arvoisa viljelijä! Olette tehnyt hyvän valinnan, kun olette ostanut Pöttinger-koneen. Tarjoamme Teille laatua ja tehoa sekä luotettavan huollon. Jotta voisimme arvioida maatalouskoneidemme käyttöedellytyksiä ja ottaa tarpeet entistä paremmin huomioon uusien laitteiden suunnittelussa, pyydämme teiltä muutamia tietoja. Silloin voimme myös pitää Teidät ajan tasalla uutuukista. Tuotevastuu, tiedottamisvelvollisuus Valmistajan ja kauppiaan on annettava asiakkaalle laitten käyttöoheet ja perehdytettävä hänet käyttö-, turvallisuus- ja huoltomääräyksiin. Todisteeksi siitä, että kone ja käyttöohjeet on luovutettu asianmukaisesti, - tulee lomake A palauttaa allekirjoitettuna maahantuojalle. - B-osa jää kauppiaalle ja C asiakkaalle. Tuotevastuulain puitteissa jokainen viljelijä on yrittäjä. Tuotevastuulain mukainen tuotevahinko on koneen aiheuttama vahinko, mutta ei kuiteenkaan siinä syntyvä. Tuotevastuulain puitteissa jokainen viljelijä on yrittäjä. Tuotevastuulain mukainen tuotevahinko on koneen aiheuttama vahinko, mutta ei kuitenkaan koneessa syntyvä; takuu käsittää omavastuuosuuden (500 ). Urakointikäytössä aiheutuneet tuotevastuulain mukaiset vauriot eivät kuulu takuun piiriin. HUOMIO! Jos kone myöhemmin vaihtaa omistajaa, on käyttöohjeet toimitettava koneen mukana ja uuden käyttäjän tulee perehtyä mainittuihin määräyksiin. ALLG./BA SEITE 2 / 0000-SF

3 Tavaran vastaanottamisohjeet Asiakirja D ALOIS PÖTTINGER Maschinenfabrik GmbH A-4710 Grieskirchen Puhelin +43 (07248) Faksi +43 (07248) GEBR. PÖTTINGER GMBH D Landsberg/Lech, Spöttinger-Straße 24 Puhelin +49 ( ) Faksi +49 ( ) GEBR. PÖTTINGER GMBH Servicezentrum D Landsberg/Lech, Spöttinger-Straße 24 Puhelin +49 ( ) Faksi +49 ( ) Pyydämme Teitä tuotevastuulain mukaisesti tarkistamaan seuravat kohdat. Merkitse rastilla läpikäydyt kohdat. X Karhotin tarkistettu lähetyslistan mukaisesti.toimituksen täydellisyys tarkistettu. Mitään turvalaitteita eikä ohjauslaitteita puutu. Koneen käyttö, käyttöönotto ja huolto sekä käyttöohjeen antamat ohjeet on asiakkaan kanssa läpikäyty ja hänelle selitetty. Kone sovitettu traktoriin. Kuljetus- ja työasennot on käyty läpi. Tietoa lisä- ja valinnaisvarusteista annettu. Määräys käyttöohjeen lukemisesta on annettu. Todisteeksi siitä, että kone ja käyttöohjeet on luovutettu asianmukaisesti, - tulee lomake A palauttaa allekirjoitettuna maahantuojalle. - B-osa jää kauppiaalle ja - C asiakkaalle Dokum D Synkro - 3 -

4 Sisällys Sisällysluettello CE-merkintä... 4 Varoituskuvamerkit... 4 Kiinnittäminen traktoriin Traktoria koskevat valmistelutoimet... 5 Nostolaitteen hydraulisäätö... 5 Synkro-mallissa suoritettavat valmistelutoimet... 5 Kiinnittäminen traktoriin... 5 Hydrauliletkujen liittäminen... 5 Vaihtaminen työasennosta kuljetusasentoon... 6 Ajaminen julkisilla teillä... 7 Lisälaitteiden käyttäminen... 7 Säädöt Säädöt käyttöä varten... 8 Varustevaihtoehdot ja kuluvat osat... 8 Ylikuormitussuoja... 8 Koverat lautaskiekot... 8 Kynnen pikavaihto... 9 KÄYTTÖ Ennen työn alkua YLEISIÄ HUOLTO-OHJEITA Turvallisuusohjeita Yleisiä huolto-ohjeita Koneen puhdistaminen Vaunun jättäminen los Talvisäilytys Voimansiirtoakseli Hydrauliikkajärjestelmä HUOLTO Yleisiä huolto-ohjeita Turvallisuutta koskevia neuvoja Varaosat Hydraulijärjestelmä Koneen osien puhdistaminen Talvivarastointi Voitelukohdat Siirtokuvan kuvaus TEKNISET TIEDOT Tekniset tiedot Tyyppikilven sijainti Vaadittavat liitännät Kultivaattorin määräystenmukainen käyttö Lisävarusteet Massblatt Ajokoneisto Ajokoneisto 1) Kiinnitys Käyttö Liite Voiteluaineet Traktorin ja työlaitteen yhdistelmä Huomio! Noudata liitteessä mainittuja turvallisuusohjeita! CE-merkintä Va l m i s t a j a n k o n e e s e e n k i i n n i t t ä m ä C E - m e r k i n t ä t o d i s t a a k o n e e n v a a t i m u s t e n m u k a i s u u d e n konedirektiivin ja muiden Euroopan yhteisöjen direktiivien kanssa. EY-vaatimustenmukaisuusvakuutus (katso liite) Valmistaja vakuuttaa allekirjoittamalla EYvaatimustenvaakuutuksen, että sen markkinoille tuoma kone täyttää kaikki asiaankuuluvat turvallisuus- ja terveysvaatimukset. Varoituskuvamerkit bsb 7 10 Ä l ä k o s k a a n k o s k e t a silppurikoneiston osia niin kauan kuin ne liikkuvat. Ä l ä m e n e t y ö l a i t t e e n kääntymisalueelle. Sinkoutuvat osat aiheuttavat vaaratilanteita - Säilytä turvallisuusetäisyys 0800_D-INHALT_

5 Kiinnittäminen traktoriin Traktoria koskevat valmistelutoimet Pyörät - Traktorien takapyörien ilmanpaineen tulee olla käytön aikana 0,8 baaria. - Vaikeissa työolosuhteissa saattaa olla hyödyllistä käyttää pyörissä lisäpainoja. Katso myös traktorin valmistajan käyttöohjeita. Painolasti Traktorin etuosassa tulee olla riittävästi painolastia, jotta sen ohjattavuus ja jarrutettavuus säilyvät. A j o n e u v o n tyhjäpainosta tulee olla vähintään 20 % etuakselilla. Nostolaite Kg 20% - Vasemmalla ja oikealla puolella olevien nostotankojen (4) on oltava yhtä pitkiä. Ne säädetään tähän tarkoitetulla mekanismilla (3). - Jos vetovarsissa olevat nostotangot (4) voivaan irrottaa eri asennoissa, valitse taaimmainen asema (H). Näin traktorin hydraulijärjestelmä ei kuormitu liiaksi. - Kiinnitä työntövarsi (1) traktorin valmistajan ohjeiden mukaan (2). Nostolaitteen hydraulisäätö Koneen asennon säätötoiminto Tarkoitettu koneen traktoriin asentamista ja traktorista irrottamista varten sekä kuljetusajoon. Nostolaitteen säätötoiminto on nostolaitteen tavallinen säätö. Traktoriin asennettu laite pysyy sillä k o r k e u d e l l a ( = a s e n n o s s a ), joka on säädetty ohjauslaitteesta (ST). Synkro-mallissa suoritettavat valmistelutoimet Kiinnitysakseli Traktorin nostolaitteen kytkennän kokoa (kategoria II tai III) vastaten tulee valita kiinnitettävän koneen kiinnitysakseli. Katso myös varaosaluettelo. Kiinnittäminen traktoriin - Kytke traktorin hydrauliikka koneen asennon säätöasentoon. - Asenna kone vetovarsiin ja varmista kiinnitys tapeilla. Työntövarren (1) kiinnittäminen - Kiinnitä työntövarsi (1) siten, että koneessa oleva kiinnityspiste (P1) on myös työskentelyn aikana hieman korkeammalla kuin traktorissa oleva kiinnityspiste (P2). Turvallisuusohjeet: (katso liite A1, kohdat, 8a - 8h) Kuljetusajoa varten tarvittavat säädöt - Kiinnitä vetovarret tangoilla (5) siten, että traktoriin asennettu kone ei pääse kuljetuksen aikana heilahtamaan sivusuunnassa. - Hydrauliikan ohjausvipu on lukittava siten, ettei se pääse laskuasentoon. Hydrauliletkujen liittäminen Kaksitoiminen ohjauslaite - Liitä paineletku (1) ja paluuletku (2). 0700_-ANBAU_

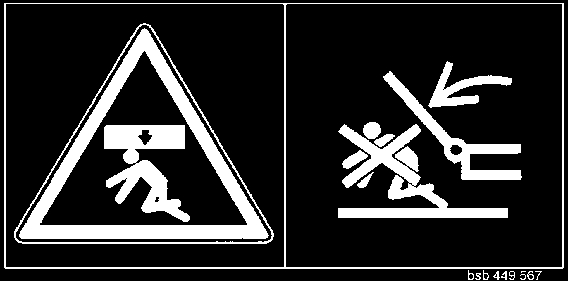

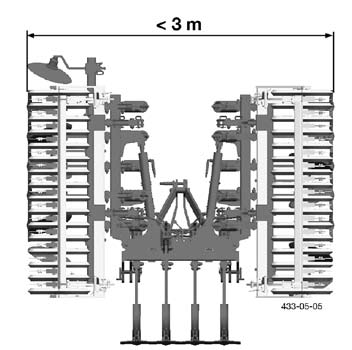

6 Kiinnittäminen traktoriin Vaihtaminen työasennosta kuljetusasentoon - Varmista, että osien liikkuma-alue on esteetön ja että kukaan ei oleskele vaarallisella alueella. - Aseta ohjausventtiili (ST) nostoasentoon. SYNKRO K:n kuljetusasento Turvallisuutta koskeva neuvo! Koneen asettaminen työasennosta kuljetusasennosta ja päinvastoin tulee suorittaa aina tasaisella ja tukevalla maalla. Koneen sivuosat käännetään "kuljetusasentoon". SYNKRO K:n työasento - Sulje hydraul. sulkuhana (A) (A) Vaihtaminen kuljetusasennosta työasentoon - Avaa hydraul. sulkuhana (A) - Varmista, että osien liikkuma-alue on esteetön ja että kukaan ei oleskele vaarallisella alueella. - Aseta ohjausventtiili (ST) laskuasentoon. Koneen sivuosat käännetään "työasentoon". X = 4 m (Synkro 4003 K) X = 5 m (Synkro 5003 K) X = 6 m (Synkro 6003 K) 0700_-ANBAU_

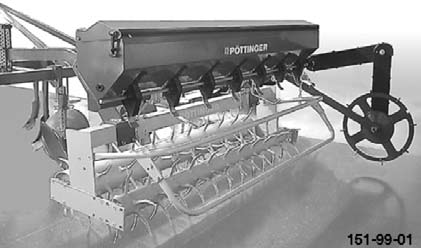

7 Kiinnittäminen traktoriin Ajaminen julkisilla teillä Noudata maassasi voimassa olevia lakeja. Liitteessä C on valolaitteiden asennusta koskevia, Saksan liittotasavallassa päteviä neuvoja. Osat ja asennus - katso varaosaluettelo Lisälaitteiden käyttäminen Lisälaitteet kuten esim. kylvökone (DB) tulee asentaa valmistajan ohjeiden mukaan SYNKROON. SYNKROa ei saa ylikuormittaa. Käänny epävarmoissa tapauksissa asiakaspalvelumme puoleen. Noudata myös käytössä olevalle vetokoneelle mainittuja kuormitusrajoja. Ajettaessa julkisilla teillä on noudatettava kappaleessa "Kuljetusasento" esitettyjä ohjeita. Koneen kokonaisleveys työasennosssa: yli 3 m Kokonaisleveys kuljetusasennossa: Katso tekniset tiedot. Koneen varastointi, puhdistus ja talvisäilytys Noudata kappaleessa "Huolto" annettuja ohjeita! 0700_-ANBAU_

8 Säädöt Säädöt käyttöä varten Ylikuormitussuoja 1. Koneen tulee olla asennettuna traktoriin vaakasuoraan asentoon eikä se saa riippua kummallekaan sivulle. 2. Etumaisen ja takimmaisen piikkirivistön tulee tunkeutua yhtä syvälle maahan (työsyvyys). Rungon tulee olla pitkittäissuunnassa katsottuna samansuuntaisesti pellon pinnan kanssa. Kitkaruuvit Piikit on kiinnitetty kitkaruuvein. Y l i k u o r m i t u k s e n j o h d o s t a kitkaruuvi (kohta 7) murtuu ja piikki kääntyy ylöspäin Kiinnitä vetovarret (4) siten, että kone ei pääse kallistumaan sivuittain. - Poista kitkaruuvin jäännökset. - Löysää kuusikantaruuvi (6). 7 - K ä ä n n ä p i i k i t t a k a i s i n työasentoon. - Asenna uusi kitkaruuvi ja kiristä molemmat ruuvit. Huomio! Käytä ainoastaan alkuperäisiä kitkaruuveja (katso varaosaluetteloa), joiden koko ja laatu täsmäävät. Koneessa ei tule missään tapauksessa käyttää lujuudeltaan suurempia tai pienempiä ruuveja. Varustevaihtoehdot ja kuluvat osat Koverat lautaskiekot Jäykät piikit (perusvaruste) Koverien lautaskiekkojen tarkoituksena on tasoittaa maanpinta. Koverien lautaskiekkojen säätäminen Säätö tulee sovittaa käyttöolosuhteiden mukaan (maanlaadun, ajonopeuden ja maassa olevan kasvuston mukaan). 7 Koverien lautaskiekkojen asento säätyy periaatteessa halutun työsyvyyden säätämisen mukana. Ainoastaan hienosäätö on tarpeen. Jousitetut piikit (lisävaruste) Voidaan jälkiasentaa kaikkiin SYNKRO-malleihin. Jälkiasennussarja (2 ja 2a) (katso varaosaluetteloa) - Perussäätö = 330 mm Kuluvat osat - Kuluvat osat on ruuvattu piikkeihin ja ne voidaan siten vaihtaa edullisesti. 0700_-Einstellungen_

9 Säädöt 1. Käytä vaihtoavainta. 2. Paina lukitusnuppia. 3. Irrota kynsi vasaran iskulla. Kynnen pikavaihto 0700_-Einstellungen_

10 KÄYTTÖ Ennen työn alkua 1. Tarkista, että kone on kiinnitetty asianmukaisesti. Tarkista ennen käyttöönottoa, että kaikki ruuviliitokset ovat tiukassa ja kiristä tarvittaessa. 2. Säädä haluttu työsyvyys. Aseta tällöin molemmat tapein varustetut kantopalkit (6) vastaaviin kohtiin. O: ylempi kiinnityspultti takana tulevan laitteen kiinnittämiseksi. U: alempi kiinnityspultti työsyvyyden asetukseen. reistä reikään n. 1,5 cm työsyvyysero Vaihda aina kumpaakin kiinnityspulttia! Koverien lautaskiekkojen perussäätö: 1/3 kokonaistyösyvyydestä. 5 TD 34/95/20 1/3 2/ SK 3. Käännä lautaskiekot (vasen ja oikea) työasentoon (A). Kiinnitä pultit (7) vastaavalla tavalla. 4. Laske kone traktorin nostokoneistolla maahan asti. Aja muutama metri pellolla ja tarkista tämän jälkeen työsyvyys ja piikkien tuottamat urat. N B 5. Säädä piikkien kallistuskulmaa tarvittaessa käyttöolosuhteiden mukaan (SK, EX). Asema B: käännä piikkejä taaksepäin (asema B), jos työsyvyysei ole halutun syvää esim. ajettaessa erityisen tiheässä kasvustossa. Asema N: piikkien normaali säätöasento. 0700_-Einsatz_

11 YLEISIÄ HUOLTO-OHJEITA Turvallisuusohjeita Ennen säätö-, huolto- ja korjaustoimenpiteitä on traktorin moottori pysäytettäv. Yleisiä huolto-ohjeita Vaunun pitämiseksi kauan hyvässä kunnossa pyydäm me, että alla olevia ohjeita noudatetaan. - Ensimmäisten käyttötuntien jälkeen on kaikki ruuvit ja mutterit kiristettävä. Erityisesti tarkistettavia ovat: Silppurin terien kiinnitykset Pöyhimen ja karhottimen piikkien kiinnitykset Varaosat a. Alkuperäisvaraosat ja tarvikkeet on erityisesti tähän koneeseen tarkoitettuja osia. b. Haluamme tehdä sel väksi, että muita kuin teh taalta lähtenetä osia ei ole kokeiltu tai tarkistettu. c. Tälläisten osien asentaminen ja käyttö voi muuttaa koneen ominaisuuksia kielteiseen suuntaan. Valmistaja ei vastaa tarvikeosien aiheuttamista vaurioista tai vahin goista. d. Valmistaja ei myöskään vastaa omien muutosten tai lisäosien käytöstä aiheutuneista vaurioista. Vaunun jättäminen los Jos vaunu jätetään pi temmäksi aikaa ulos on männänvarret puhdistet tava ja voideltava. Talvisäilytys FETT - Ennen koneen talvisäilytystä on se puhdistettava hyvin. - Varastoi kuivaan ja suojattuun paikkaan. - Vaihda kulmavaihteiden öljyt. - Suojaa kiiltävät osat ruosteelta. - Voitele kaikki kohdat voitelukaavion mukaan. Voimansiirtoakseli - katso myös liitteessä olevat ohjeet Huomioi ennen huoltoa! Noudata pääasiassa tässä käyttöohjeessa olevia huolto-ohjeita. Ellei käyttöohjeessa ole erityisiä ohjeita, noudatetaan nivelakselin valmistajan antamia ohjeita. Hydrauliikkajärjestelmä HUOM! Loukkaantumis- ja tulehdusvaara! Korkean paineen alainen öljy voi suihku tes saan lävistää ihon. Käänny heti lääkärin puo leen! Turvallisuusohjeita! Ennen säätö-, huolto- ja korjaustoimenpiteitä on traktorin moottori pysäytettäv. Työskenneltäessä koneen alla on se ehdotto masti tuettava. Ensimmäisten käyttötuntien jälkeen on kaikki ruuvit ja mutterit kiristettävä. Korjausohje Noudata liitteessä olevia korjausohjeita. Koneen puhdistaminen HUOM! Älä suuntaa painepesurin suutinta laakereita tai hydrauliikkaosia kohti. - Ruostumisvaara! - Puhdistuksen jälkeen on kone voideltava voitelukaavion mukaisesti ja koekäytettävä. - Jos käytetään liian suurta painetta voi esiintyä maalivaurioita. Ensimmäisten 10 käyttötunnin ja seuraavien 50 käyt tötunnin jälkeen - Tarkista hydrauliikkajärjestelmän tiiviys ja kiristä mahd. löysät liitokset. Ennen jokaista käyttökertaa - Tarkista hydrauliikkaletkut! Vaihda kuluneet tai vaurioituneet letkut heti uusiin! Vaihtoletkut on täytettävä valmistajan asettamat tekniset vaatimukset. Hydrauliikkaletkut vanhenevat itsestään. Letkut tulisi vaihtaa 5-6 vuoden välein. 0400_-Allgemeine-Wartung_BA

12 HUOLTO Yleisiä huolto-ohjeita Noudata seuraavia ohjeita koneen hyvän käyttökunnon takaamiseksi vielä pitkän käyttöiän jälkeen: Turvallisuutta koskevia neuvoja S a m m u t a m o o t t o r i e n n e n s ä ä t ö -, h u o l t o - j a korjaustoimenpiteitä. Älä suorita toimenpiteitä koneen alla ilman että kone on tuettuna varmalla tavalla. Hydraulijärjestelmä HUOM! Loukkaantumis- ja tulehdusvaara! Suuressa paineessa olevat nesteet voivat lävistää ihon. Silloin on heti mentävä lääkäriin! Ensimmäisten 10 käyttötunnin kuluttua ja sen jälkeen 50 käyttötunnin välein - Tarkasta hydraulisen yksikön ja putkistojen tiiviys ja kiristä mahd. tarvittaessa. - Kiristä kaikki ruuvit ensimmäisten käyttötuntien jälkeen. Varaosat a. Alkuperäisosat ja lisävarusteet on suunniteltu kone- ja laitekohtaisesti. b. Painotamme nimenomaan sitä, että muiden kuin meidän toimittamat alkuperäisosat ja lisävarusteet eivät ole meidän testaamia ja hyväksymiä. c. S e l l a i s t e n t u o t t e i d e n a s e n t a m i n e n j a / t a i käyttäminen voi joissakin olosuhteissa sen johdosta muuttaa laitteen rakenteellisia ominaisuuksia heikommiksi. Valmistaja ei vastaa vahingoista, jotka syntyvät muiden kuin alkuperäisten osien ja lisävarusteiden käyttämisestä. d. Koneen asennus- ja lisävarustusosien omavaltaisesta muuttamisesta ja käyttämisestä valmistaja ei vastaa. Ennen jokaista käyttöönottokertaa - Tarkasta hydrauliikkaletkujen kuluminen. Vaihda kuluneet tai vialliset hydrauliikkaletkut heti. Vaihtoletkujen on täytettävä valmistajan tekniset vaatimukset. Huomio! Koneen osien puhdistaminen Älä käytä laakeri- ja h y d r a u l i i k k a o s i e n p u h d i s t u k s e e n korkeapainepesuria. - Ruostumisvaara! - Voitele kone puhdistuksen jälkeen voitelukaavion mukaan ja tee lyhyt koeajo. - Liian suurella paineella puhdistamisesta voi muodostua lakkavikoja. Talvivarastointi - Puhdista laite perusteellisesti. - Voitele puhdistuksen jälkeen kaikki voitelupaikat ja jaa voiteluaine tasaisesti laakeripaikkaan (tee esim. lyhyt koeajo). - Suojaa paljaat osat ympäristöystävällisellä aineella ruosteen torjumiseksi. - Laita kone seisomaan säältäsuojattuun paikaan D huolto_

13 HUOLTO Voitelukohdat Laakerit Koverat lautaskiekot "Rotopack"-piikkijyrä Sauvatela Jousipiikit FeTT Siirtokuvan kuvaus Aina 8 käyttötunnin välein: Kiristä ruuvit Aina 20 käyttötunnin välein: Voitele laakerit Aina 100 hehtaarin välein: Tarkista laakerinholkit kulumien varalta - Vaihda kuluneet laakerinholkit! 8 h 20 h 100 ha D huolto_

14 Schar Varianten Schar - Varianten 1. Spitzschar mit Flügelschare (Standard) Arbeitstiefe, Krumentiefe: 5-15 cm Lockerung: sehr gut Durchmischung: sehr gut Einebnung: sehr gut ohne Flügelschar: tieferes Bearbeiten mit Flügelschar: ganzflächiges Bearbeiten 2. Spitzschar solo (Minderpreis) Arbeitstiefe, Krumentiefe: cm Lockerung: sehr gut Durchmischung: ab 10 cm gute Durchmischung Einebnung: sehr gut ohne Flügelschar: tieferes Bearbeiten 3. Doppelherzschar mit Flügel (Wunschausrüstung) Arbeitstiefe, Krumentiefe: 5-15 cm Lockerung: sehr gut Durchmischung: sehr gut Einebnung: sehr gut ohne Flügelschar: tieferes Bearbeiten mit Flügelschar: ganzflächiges Bearbeiten Doppelherzschar ist drehbar, daher 2 Mal verwendbar kein Leitblech 0900_-SCHAR-Varianten_

15 Schar Varianten 4. Doppelherzschar solo (Wunschausrüstung) Arbeitstiefe, Krumentiefe: cm Lockerung: sehr gut Durchmischung: ab 10 cm gute Durchmischung Einebnung: sehr gut ohne Flügelschar: tieferes Bearbeiten Doppelherzschar ist drehbar, daher 2 Mal verwendbar kein Leitblech 5. Schnellwechsler mit Flachschare (Wunschausrüstung) Arbeitstiefe, Krumentiefe: 5-10 cm Lockerung: sehr gut Durchmischung: sehr gut Einebnung: sehr gut Flügelschar: ganzflächiges Bearbeiten 6. Schnellwechsler mit Schmalschare (Wunschausrüstung) Arbeitstiefe, Krumentiefe: cm Lockerung: sehr gut Durchmischung: ab 10 cm gute Durchmischung Einebnung: sehr gut ohne Flügelschar: tieferes Bearbeiten 0900_-SCHAR-Varianten_

16 Schar Varianten Schar - Varianten - Übersicht 1. Spitzschar mit Flügelschare 2. Spitzschar solo 3. Doppelherzschar mit Flügel 4. Doppelherzschar solo 5. Schnellwechsler mit Flachschare 6. Schnellwechsler mit Schmalschare Arbeitstiefe, Krummentiefe 5-15 cm cm 5-15 cm cm 5-15 cm cm Lockerung sehr gut sehr gut sehr gut sehr gut sehr gut sehr gut Durchmischung sehr gut ab 10 cm gute Durchmischung sehr gut ab 10 cm gute Durchmischung sehr gut ab 10 cm gute Durchmischung Einebnung sehr gut sehr gut sehr gut sehr gut sehr gut sehr gut Unterschied ohne oder mit Flügelschar ganzflächiges Bearbeiten tieferes Bearbeiten ganzflächiges Bearbeiten tieferes Bearbeiten ganzflächiges Bearbeiten tieferes Bearbeiten 0900_-SCHAR-Varianten_

17 TEKNISET TIEDOT Tekniset tiedot Nimike SYNKRO 4003 K +T Type 9763 SYNKRO 5003 K +T Type 9764 SYNKRO 6003 T Type 9765 Työleveys [m] Kuljetusleveys [m] Työsyvyys Työvälineiden määrä Rivinväli [mm] Piikkiväli [mm] Rungon korkeus [mm] Kiinnitys Kat II, Kat III Kat II, Kat III Kat II, Kat III Tehontarve lähtien [kw/hv] 110/ / /220 Paino - peruskone [kg] jousituksella [kg] Paino - putkivarpajyrä Ø 540 [kg] kaksoisjyrä [kg] keinuva Rotopack [kg] kiekkojyrä [kg] lautaskiekkojyrä [kg] runko Jatkuva melutaso <70 db (A) <70 db (A) <70 db (A) Kaikki tiedot sitoumuksetta. Tyyppikilven sijainti Valmistusnumero (Masch.Nr. / Fgst.Ident.Nr.) on painettu vieressä esitetyn kaltaiseen tyyppikylttiin ja koneen runkoon. Takuuasioita ja koneeseen liittyviä kysymyksiä ei voida käsitellä ilman kyseistä valmistusnumeroa. Kirjoita numero välittömästi ajoneuvon tai koneen vastaanottamisen jälkeen käyttöohjeiden ensimmäiselle sivulle. Vaadittavat liitännät 1 kaksitoiminen hydrauliliitäntä Käyttöpaine väh.: 150 bar Käyttöpaine kork.: 200 bar TechDat _

18 TEKNISET TIEDOT Kultivaattorin määräystenmukainen käyttö Kultivaattori "SYNKRO 4003 K +T", "SYNKRO 5003 K +T", "SYNKRO 6003 T" on tarkoitettu ainoastaan yleiseen käyttöön maataloustöissä. Tarkoitettu pellon pinnan käsittelyyn sen jälkeen seuraavaa kylvämistä varten. Kaikkinainen muu käyttö luetaan määräystenvastaiseksi käytöksi. Valmistaja ei vastaa määräystenvastaisen käytön aiheuttamista vahingoista; tällöin vastuun kantaa yksinomaan käyttäjä. Määräystenmukaiseen käyttöön kuuluu myös valmistajan antamien huolto ja kunnossapito-ohjeiden noudattaminen. Lisävarusteet 1 Vasemmanpuoleinen reunakiekko Oikeanpuoleinen reunakiekko 2 2 Automaaattinen kivisuoja. Voidaan jälkiasentaa kaikkiin SYNKRO-malleihin 3 Valolaitteet Hinattavat työkoneet 5 Putkivarpajyrä ø540 mm 7 Kaksoisjyrä 8 Kiekkojyrä 9 Lautaskiekkojyrä TechDat _

19 Mittapiirustus Kaikki tiedot sitoumuksetta SYNKRO 4003 K SYNKRO 5003 K SYNKRO 6003 K 0700_-Massblatt_

20 Mittapiirustus Kaikki tiedot sitoumuksetta SYNKRO T SYNKRO T 0700_-Massblatt_

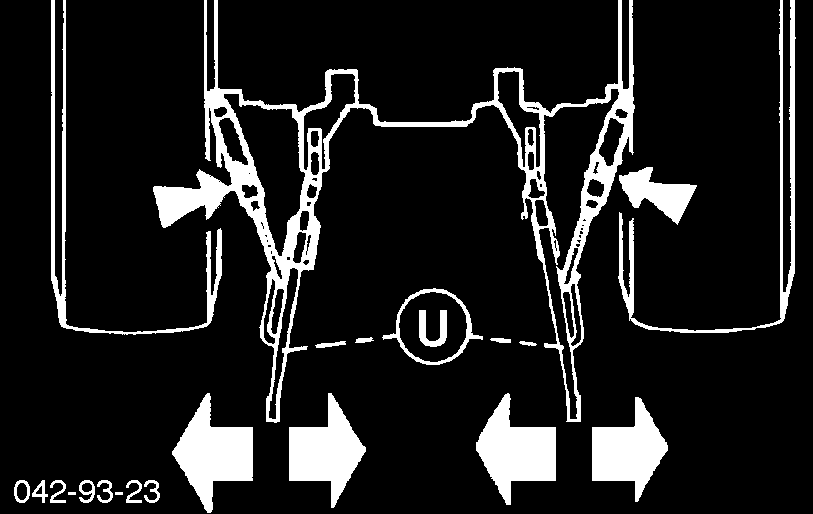

21 Ajokoneisto P Ajokoneisto 1) A = työasento Turvallisuusohjeet: (katso liite A1, kohdat 8a - h) Turvallisuutta koskeva neuvo! Kiinnitys - Kiinnitä traktorin vetovarret keskelle. - Kiinnitä hydraulivetovarret (U) siten, että kone ei pääse kallistumaan sivuittain. - Koneen epävakaan jälkikäynnin varalta - keinuva akseli (P) tulee kytkeä vetovarteen. V = kääntymisasento Koneen asettaminen työasennosta kuljetusasennosta ja päinvastoin tulee suorittaa aina tasaisella ja tukevalla maalla. Varmista, että osien liikkumaalue on esteetön ja että kukaan ei oleskele vaarallisella alueella. T = kuljetusasento - Kiinnitä kiinnityspultit (1) asianmukaisesti. - Käännä molemmat tukijalat (2) ylös kuljetusasentoon. - Kiinnitä tapeilla (3). Käyttö Ajokoneiston ansiosta traktorin hydrauliikkaan ja traktorin nostokoneistoon kohdistuu kuljetusajossa ja päisteissä vähemmän kuormistusta. Työasento (A) Nosta kulkumekanismi hydrauliohjauslaitteella - Kone on maata pitkin. Kääntymisasento (V) Laske kulkumekanismi hydrauliohjauslaitteella - Pyörät koskevat edelleen maahan. Kuljetusasento (T) Käännä kone ylös kuljetusasentoon Laske kulkumekanismi hydrauliohjauslaitteella - Pyörät koskevat edelleen maahan. 1) lisävaruste CARGO_

22 Liite SF-Anhang Titelblatt _BA-Allgemein

23 Alkuperäistä ei voi väärentää Hyvin liikut Pöttingerin alkuperäisosilla Laatua ja hyvää yhteensopivuutta - käyttövarmuutta Luotettava toimivuus Korkeampi käyttöikä - taloudellisuus Taattu saatavuus lähimmän Pöttinger jakelupartnerin kautta: Edessäsi päätös: Alkuperäinen vai Jäljennös? Usein hinta määrää ostopäätöksen. Halpaostos voi joskus tulla hyvin kalliiksi. Pidä siksi mielessäsi neliapila - alkuperäisyyden tae! SF-Anhang Titelblatt _BA-Allgemein

24 Turvallisuusohjeita Liite -A Työturvallisuuden merkki Tässä käyttöohjeessa on kaikki kohdat merkitty tällä merkillä, joissa on noudatettava erityistä varovaisuutta. 1.) Tarkoituksenmukainen käyttö a. Skts. kohtaa Tekniset tiedot. b. Asianmukaiseen käyttöön kuuluu myös valmistajan ohjeiden mukaan tehtävät korjaukset, huollot ja koneen kunnossapito. 2.) Varaosat a. Alkuperäisvaraosat ja tarvikkeet on erityisesti tähän koneeseen tarkoitettuja osia. b. Haluamme tehdä sel väksi, että muita kuin teh taalta lähtenetä osia ei ole kokeiltu tai tarkistettu. 6.) Henkilöiden kuljetus on kielletty a. Henkilöiden kuljettaminen vaunussa on kielletty. b. Vaunua saa maantiellä kuljettaa ainoastaan ohjeiden mukaisessa asennossa. 7.) Ajo-ominaisuudet kytketyillä työkoneilla a. Traktori on varustettava riittävillä etu- tai takalisäpainoilla ohjausja jarrutusominaisuuksien säilyttämiseksi (väh. 20 % traktorin kokonaispainosta on oltava etuakselilla). b. Traktorin ajo-ominaisuuksiin vaikuttaa kytketyn työkoneen lisäksi myös tien kunto. Ajotapa on sovitettava maastoja tieolosuhteiden mukaan. c. Kun vaunu on kytketty traktoriin on jyrkissä m u t k i s s a a j e t t a v a varovaisesti, johtuen vaunun suurista mitoista ja sen painosta! Kg 20% d. Kun työkone on kytketty traktoriin on jyrkissä m u t k i s s a a j e t t a v a varovaisesti, johtuen koneen painosta! c. Tälläisten osien asentaminen ja käyttö voi muuttaa koneen ominaisuuksia kielteiseen suuntaan. Valmistaja ei vastaa tarvikeosien aiheuttamista vaurioista tai vahin goista. d. Valmistaja ei myöskään vastaa omien muutosten tai lisäosien käytöstä aiheutuneista vaurioista. 3.) Suojavarusteet Kaikki koneeseen kuuluvat suojukset on pidettävä paikoillaan ja hyvässä kunnossa. Kuluneet ja vaurioituneet suojukset on vaihdettava oikeaan aikaan. 4.) Yleisiä turvaohjeita vaunun Ennen vaunun käyttöönottoa a. Ennen vaunun käyttöönottoa on kuljettajan tutustutta va kaikkiin hallintalaitteisiin ja niiden käyttöön. Konetta käytettäessä on oppiminen liian myöhäistä. b. Tarkista aina ennen vaunun käyttöä, että se on liikenne a käyttöturvallinen. 5.) Asbesti Tietyt koneessa käytettävät varaosat voi vat teknisistä syistä sisältää asbestia. Noudata pakkauksen ohjeita. 8.) Yleistä a. Kun traktorin nostolaitteeseen on kytketty työkone, on hallintavipu lukittava niin, että kone ei pääse laskemaan tahattomasti! b. Kytkettäessä vaunua traktoriin on olemassa vaara jäädä puristuksiin! c. Älä mene nostolaitteeseen kytketyn koneen ja traktorin väliin. Onnettomuusvaara! d. Ole varovainen, kun käytät nostolaitteen ulkopuolisia hallintanappeja. Onnettomuusvaara. e. Voimansiirtoakselin saa kytkeä aino astaan moottori pysäytettynä f. Maantiellä ajettaessa on hydrauliikan hallintavipu pidettävä lukittuna. g. Ennen ohjaamosta nousemista on työkone laskettava alas - irrota virta-avain! h. Kukaan ei saa oleskella koneen ja traktorin välissä ellei traktorin liike ole estetty kytkemällä pysäköintijarru tai asettamalla esteet pyörien eteen! i. Ennen puhdistus-, huolto- ja korjaustöiden aloittamista on voimanotto kytkettävä pois päältä ja moottori pysäytettävä. 9.) Koneen puhdistus Älä suuntaa painepesurin suutinta laakereita tai hydrauliikkaosia koht. 9400_-Anhang A_Sicherheit - A 1 -

25 Voiteluaineet 1997 Huolellinen huolto ja hyvät voiteluaineet vaikuttavat koneen tehooon jaa keston. Alla olevat tiedot helpottavat voiteluaineiden valintaa. Kulloinkin käytettävä voitelluaine on voitelukaaviossa merkitty tunnukseella (esim. "III"). Vaihda 4-tahtimoottoreiden öljy 100 käyttötunnin vvälein. Vaihdaa vaihteistoöljy käyttöohjeideen mukaisesti - kuitenkin vähintään kerran vuodessa. Voitelu käyttöohjeiden mukaisesti. Vaihda öljy ja voitele kaikki voitetelukohdat ennen seisokkeja (talvivarastointi). Paljaat metalliosat (nivelet jne.) suojataan ruostumiselta. (II) F E T T I II III IV V (IV) VI VII Ö L Tunnus Laatuvaatimus HYDRAULIIKKA- ÖLJY HLP DIN osa 2 Moottoriöljy SAE 30 API CD/SF Vaihteistoöljy SAE 90 tai 85 W-140, API-GL 4 tai API-GL5 Litiumrasva (DIN : KP 2K) Vaitheistorasva (DIN : GOH) yhdistelmärasva (DIN : KP 1R) Katso huom - D 25 - Vaitheistoöljy SAE 90 tai 85 W-140, API-GL 5

26 Firma Company Société Societá AGIP ARAL I (II) II F E T T III IV (IV) V VI VII HUOMIOITAVAA OSO 32/46/68 ARNICA 22/46 VITAM GF 32/46/68 VITAM HF 32/46 MOTOROIL HD 30 SIGMA MULTI 15W-40 SUPER TRACTOROIL UNI- VERS. 15W-30 SUPER KOWAL 30 MULTI TURBORAL SUPER TRAKTO- RAL 15W-30 ROTRA HY 80W-90/85W-140 ROTRA MP 80W-90/85W-140 GETRIEBEÖL EP 90 GETRIE- BEÖL HYP 85W-90 GR MU 2 GR SLL GR LFO ROTRA MP 80W-90 ROTRA MP 85W-140 ARALUB HL 2 ARALUB FDP 00 ARALUB FK 2 GETRIEBEÖL HYP 90 * Käytettäessä öljykylpyjarruilla varustettua traktoria on käytettävä öljyä, jonka luokitus on J 20 A. ** Hydrauliikkaöljy HLP-(D) + HV *** Kasviöljypohjainen hydrauliikkaöljy HLP + HV on biologisesti hajoavaa, ja sen takia erityisen ympäristöystävällistä. - Ö L AVIA BAYWA BP CASTROL ELAN ELF ESSO EVVA A FUCHS GENOL MOBIL RHG SHELL TOTAL VALVOLINE VEEDOL WINTERSHALL AVILUB RL 32/46 AVILUB VG 32/46 HYDRAULIKÖL HLP 32/46/68 SUPER 2000 CD-MC * HYDRA HYDR. FLUID * HYDRAULIKÖL MC 530 ** PLANTOHYD 40N *** MOTOROIL HD 30 MULTIGRADE HDC 15W-40 TRACTAVIA HF SUPER 10 W-30 SUPER 2000 CD-MC SUPER 2000 CD HD SUPERIOR 20 W-30 HD SUPERIOR SAE 30 ENERGOL SHF 32/46/68 VISCO 2000 ENERGOL HD 30 VANELLUS M 30 HYSPIN AWS 32/46/68 HY- SPIN AWH 32/46 HLP 32/46/68 HLP-M M32/M46 OLNA 32/46/68 HYDRELF 46/68 RX SUPER DIESEL 15W-40 POWERTRANS MOTORÖL 100 MS SAE 30 MOTORÖL 104 CM 15W-40 AUSTROTRAC 15W-30 PERFORMANCE 2 B SAE TOURS 20W-30 TRAC- TORELF ST 15W-30 GETRIEBEÖL MZ 90 M MULTI- HYP 85W-140 SUPER 8090 MC HYPOID 80W-90 HYPOID 85W-140 GEAR OIL 90 EP HYPOGEAR 90 EP EPX 80W-90 HYPOY C 80W-140 GETRIEBEÖL MP 85W-90 GETRIEBEÖL B 85W-90 GETRIEBEÖL C 85W-90 TRANSELF TYP B 90 85W-140 TRANSELF EP 90 85W-140 AVIA MEHRZWECKFETT AVIA ABSCHMIERFETT MULTI FETT 2 SPEZIALFETT FLM PLANTOGEL 2 N AVIA GETRIEBEFLIESSFETT AVIALUB SPEZIALFETT LD GETRIEBEÖL HYP 90 EP MULTIHYP 85W-140 EP GETRIEBEFLIESSFETT NLGI 0 RENOLIT DURAPLEX EP 00 PLANTOGEL 00N ENERGREASE LS-EP 2 FLIESSFETT NO ENERGREASE HTO RENOPLEX EP 1 HYPOID 85W-140 OLEX PR 9142 HYPOGEAR 90 EP HYPOGEAR 85W-140 EP CASTROLGREASE LM IMPERVIA MMO CASTROLGREASE LMX EPX 80W-90 HYPOY C 80W-140 LORENA 46 LITORA 27 EPEXA 2 ROLEXA 2 MULTI 2 RHENOX 34 GA O EP POLY G O GETRIEBEÖL B 85W-90 GE- TRIEBEÖL C 85W-140 MULTIMOTIVE 1 TRANSELF TYP B 90 85W-140 TRANSELF TYP BLS 80 W-90 * When working in conjunction with wet-brake tractors, the international specification J 20 A is necessary. NUTO H 32/46/68 NUTO HP 32/46/68 ENAK HLP 32/46/68 ENAK MULTI 46/68 PLUS MOTORÖL 20W-30 UNIFARM 15W-30 SUPER EVVAROL HD/B SAE 30 UNIVERSAL TRACTOROIL SUPER HYDRAN 32/46/68 DELTA PLUS SAE 30 SUPER UNIVERSAL OIL RENOLIN 1025 MC *** TITAN HYDRAMOT 1030 MC ** RENOGEAR HYDRA * PLANTOHYD 40N *** HYDRAULIKÖL HLP/32/46/68 HYDRAMOT 1030 MC * HYDRAULIKÖL 520 ** PLANTOHYD 40N *** DTE 22/24/25 DTE 13/15 RENOLIN B 10/15/20 RENO- LIN B 32 HVI/46HVI TELLUS S32/S 46/S68 TEL- LUS T 32/T46 TITAN HYDRAMOT 1O3O MC TITAN UNIVERSAL HD MULTI TC HYDRAMOT 15W-30 HYDRA- MOT 1030 MC HD 20W-20 DELVAC 1230 SUPER UNIVERSAL 15W-30 EXTRA HD 30 SUPER HD 20 W-30 AGROMA 15W-30 ROTELLA X 30 RIMULA X 15W-40 GEAROIL GP 80W-90 GEA- ROIL GP 85W-140 HYPOID GA 90 HYPOID GB 90 PONTONIC N 85W-90 PONTO- NIC MP 85W-90 85W-140 SUPER UNIVERSAL OIL RENOGEAR SUPER 8090 MC RENOGEAR HYPOID 85 W-140 RENOGEAR HYPOID 90 GETRIEBEÖL MP 90 HYPOID EW 90 HYPOID 85W-140 MOBILUBE GX 90 MOBILUBE HD 90 MOBILUBE HD 85W-140 MEHRZWECKGETRIEBEÖl - SAE90 HYPOID EW 90 SPIRAX 90 EP SPIRAX HD 90 SPIRAX HD 85/140 MULTI PURPOSE GREASE H FIBRAX EP 370 NEBULA EP 1 GP GREASE GEAR OIL GX 80W-90 GEAR OIL GX 85W-140 HOCHDRUCKFETT LT/SC 280 GETRIEBEFETT MO 370 EVVA CA 300 HYPOID GB 90 MARSON EP L 2 NATRAN 00 MARSON AX 2 PONTONIC MP 85W-140 RENOLIT MP RENOLIT FLM 2 RENOLIT ADHESIV 2 PLANTOGEL 2 N MEHRZWECKFETT SPEZIALFETT GLM PLANTOGEL 2 N MOBILGREASE MP MOBILUX EP 004 MOBILPLEX 47 MOBILUBE HD 90 MOBILUBE HD 85W-140 MEHRZWECKFETT RENOLIT MP DURAPLEX EP RETINAX A ALVANIA EP 2 RENOSOD GFO 35 DURAPLEX EP 00 PLANTOGEL 00N GETRIEBEFLIESSFETT PLANTOGEL 00N SPEZ. GETRIEBEFETT H SIMMNIA GREASE O RENOPLEX EP 1 RENOGEAR SUPER 8090 MC RENOGEAR HYPOID 85W-140 RENOGEAR HYPOID 90 RENOPLEX EP 1 HYPOID EW 90 HYPOID 85W-140 RENOSOD GFO 35 RENOPLEX EP 1 HYPOID EW 90 AEROSHELL GREASE 22 DOLIUM GREASE R SPIRAX HD 90 SPIRAX HD 85W-140 ** Hydraulic oil HLP-(D) + HV. *** Hydraulic oil with vegetable oil base HLP + HV is biodegradable and is therefore especially safe for the enviroment. AZOLLA ZS 32, 46, 68 EQUI- VIS ZS 32, 46, 68 RUBIA H 30 MULTAGRI TM 15W-20 TOTAL EP 85W-90 TOTAL EP B 85W-90 MULTIS EP 2 MULTIS EP 200 MULTIS HT 1 TOTAL EP B 85W-90 ULTRAMAX HLP 32/46/68 SUPER TRAC FE 10W-30* ULTRAMAX HVLP 32 ** ULTRAPLANT 40 *** SUPER HPO 30 STOU 15W-30 SUPER TRAC FE 10W-30 ALL FLEET PLUS 15W-40 HP GEAR OIL 90 oder 85W-140 TRANS GEAR OIL 80W-90 MULTILUBE EP 2 VAL-PLEX EP 2 PLANTOGEL 2 N RENOLIT LZR 000 DEGRALUB ZSA 000 DURAPLEX EP 1 HP GEAR OIL 90 oder 85W-140 ANDARIN 32/46/68 HD PLUS SAE 30 MULTIGRADE SAE 80/90 MULTIGEAR B 90 MULTIGEAR C SAE 85W-140 MULTIPURPOSE MULTIGEAR B 90 - MULTI C SAE 85W WIOLAN HS (HG) 32/46/68 WIOLAN HVG 46 ** WIOLAN HR 32/46 *** HYDROLFLUID * MULTI-REKORD 15W-40 PRIMANOL REKORD 30 HYPOID-GETRIEBEÖL 80W-90, 85W-140 MEHRZWECKGETRIEBEÖL 80W-90 WIOLUB LFP 2 WIOLUB GFW WIOLUB AFK 2 HYPOID-GETRIEBEÖL 80W-90, 85W-140 -

27 Tärkeää lisätietoa turvallisuudesta Traktorin ja työlaitteen yhdistelmä Kun kiinnitetään laitteita edessä ja takana oleviin kolmipistenostolaitteisiin, traktorin sallittua kokonaispainoa, sallittua akselipainoa ja renkaiden kantavuutta ei saa ylittää. Vähintään 20 % traktorin omapainosta tulee aina kuormittaa traktorin etuakselia. Varmistu ennen laitteen ostoa siitä, että nämä edellytykset täyttyvät suorittamalla seuraavat laskelmat tai punnitsemalla traktorin ha työlaitteen yhdistelmän. Kokonaispainon, akselikuormitusten ja renkaiden kantavuuden sekä tarvittavan pienimmän vastapainon selvittäminen. Laskelmia varten tarvitaan seuraavat tiedot: T L [kg] Traktorin omapaino 1 a [m] Etutyölaitteen/etuvastapainon painopisteen ja etuakselin keskikohdan välinen etäisyys 2 3 T V [kg] Tyhjän traktorin etuakselipaino 1 T H [kg] Tyhjän traktorin taka-akselipaino 1 b [m] Traktorin akseliväli 1 3 G H [kg] Taakse kiinnitettävän laitteen/vastapainon kokonaispaino 2 c [m] Taka-akselin keskikohdan ja alatankojen kuulien keskivälin välinen etäisyys 1 3 G V [kg] Eteen kiinnitettävän laitteen/vastapainon kokonaispaino 2 d [m] Alatankojen kuulien keskikohdan ja takatyölaitteen/takavastapainon painopisteen välinen etäisyys Katso traktorin käyttöohjeita Katso työlaitteen hinnastoa ja/tai käyttöohjetta Mittaus Takatyölaite tai etu-taka-yhdistelmä 1. PIENIMMÄN ETUVASTAPAINON GV min LASKENTA Merkitse laskettu traktorin etupäähän tarvittava vähimmäisvastapaino taulukkoon. Etutyölaite 2. PIENIMMÄN TAKAVASTAPAINON GH min LASKENTA Merkitse laskettu traktorin takapäähän tarvittava vähimmäisvastapaino taulukkoon zusinfo / Ba-el Allg. - Z.27 -

28 Tärkeää lisätietoa turvallisuudesta 3. TODELLISEN ETUAKSELIKUORMAN T V tat LASKENTA (Ellei pienintä tarvittavaa etuvastapainoa (G V min ) saavuteta pelkällä etutyölaitteella, etutyölaitteen painoa on lisättävä niin, että saavutetaan vähintään tarvittava etuvastapaino!) Merkitse laskettu todellinen etuakselikuorma ja traktorin käyttöohjeissa mainittu suurin sallittu etuakselikuorma taulukkoon. 4. TODELLISEN KOKONAISPAINON G tat LASKENTA (Ellei pienintä tarvittavaa takavastapainoa (G V min ) saavuteta pelkällä takatyölaitteella, takatyölaitteen painoa on lisättävä niin, että saavutetaan vähintään tarvittava takavastapaino!) Merkitse laskettu todellinen kokonaispaino ja traktorin käyttöohjeissa mainittu suurin sallittu kokonaispaino taulukkoon. 5. TODELLISEN TAKAAKSELIKUORMAN T H tat LASKENTA Merkitse laskettu todellinen taka-akselikuorma ja traktorin käyttöohjeissa mainittu suurin sallittu taka-akselikuorma taulukkoon. 6. RENKAAN KANTAVUUS Merkitse renkaan kantavuus x 2 (kaksi rengasta) (katso renkaiden valmistajan antamia tietoja) taulukkoon. Taulukko Todellinen arvo Laskelma Sallittu arvo Käyttöohje Renkaan sallittu kantavuus x 2 (kaksi rengasta) Vastapaino vähintään Etu / taka Kokonaispaino Etuakselikuorma Taka-akselikuorma Vähimmäispainolasti on kiinnitettävä traktoriin joko työlaitteena tai lisäpainolastina. Laskettujen arvojen tulee olla pienempiä tai yhtä suuria (=) kuin sallitut arvot! zusinfo / Ba-el Allg. - Z.28 -

29 liite 1 EY:N VAATIMUSTENMUKAISUUSILMOITUS täyttää EY direktiivin 98/37 ALOIS PÖTTINGER Maschinenfabrik Gesellschaft m.b.h. Me (Tuotteen toimittaja) A-4710 Grieskirchen; Industriegelände 1 (Yhtiön täydellinen osoite - jos tämä koskee valtuutettua agenttia Yhteisön alueella, ilmoita myös yhtiön nimi ja valmistaja) ilmoitamme yksin vastaavamme, että tuote Kultivaattori SYNKRO 4003 K +T malli 9763 SYNKRO 5003 K +T malli 9764 SYNKRO 6003 T malli 9765 (Merkki, malli) johon tämä ilmoitus liittyy, vastaa EY direktiivissä 98/37 mainittuja perusturvallisuus- ja terverysvaatimuksia (soveltuvin osin) sekä muita siihen kuuluvia EY direktiivejä. (Otsikko ja/tai numero ja päiväys muista EY direktiiveistä) (soveltuvin osin) EY direktiiveissä mainittujen turvallisuus- ja terveysvaatimusten oikean käytön varmistamiseksi on seuraavia standardeja ja/tai teknisiä erittelyjä käytetty: (Otsikko ja/tai numero ja päiväys käytetyistä standardeista ja/tai teknisistä erittelyistä) EG Konformitätserklärung Grieskirchen, (Ilmoitus annettu paikka ja päiväys) pa. Ing. W. Schremmer Entwicklungsleitung (Valtuutetun henkilön nimi ja tehtävä)

30 D Im Zuge der technischen Weiterentwicklung arbeitet die PÖTTINGER Ges.m.b.H ständig an der Verbesserung ihrer Produkte. Änderungen gegenüber den Abbildungen und Beschreibungen dieser Betriebsanleitung müssen wir uns darum vorbehalten, ein Anspruch auf Änderungen an bereits ausgelieferten Maschinen kann daraus nicht abgeleitet werden. Technische Angaben, Maße und Gewichte sind unverbindlich. Irrtümer vorbehalten. Nachdruck oder Übersetzung, auch auszugsweise, nur mit schriftlicher Genehmigung der ALOIS PÖTTINGER Maschinenfabrik Gesellschaft m.b.h. A-4710 Grieskirchen. Alle Rechte nach dem Gesetz des Urheberrecht vorbehalten. NL PÖTTINGER Ges.m.b.H werkt permanent aan de verbetering van hun producten in het kader van hun technische ontwikkelingen. Daarom moeten wij ons veranderingen van de afbeeldingen en beschrijvingen van deze gebruiksaanwijzing voorbehouden, zonder dat daaruit een aanspraak op veranderingen van reeds geieverde machines kan worden afgeleid. Technische gegevens, maten en gewichten zijn niet bindend. Vergissingen voorbehouden. Nadruk of vertaling, ook gedeeltelijk, slechts met schriftelijke toestemming van ALoIS PÖTTINGER Maschinenfabrik Gesellschaft m.b.h. A-4710 Grieskirchen. Alle rechten naar de wet over het auteursrecht voorbehouden. La empresa PÖTTINGER Ges.m.b.H se E esfuerza contínuamente en la mejora constante de sus productos, adaptándolos a la evolución técnica. Por ello nos vemos obligados a reservarnos todos los derechos de cualquier modificación de los productos con relación a las ilustraciones y a los textos del presente manual, sin que por ello pueda ser deducido derecho alguno a la modificación de máquinas ya suministradas. Los datos técnicos, las medidas y los pesos se entienden sin compromiso alguno. La reproducción o la traducción del presente manual de instrucciones, aunque sea tan solo parcial, requiere de la autorización por escrito de ALoIS PÖTTINGER Maschinenfabrik Gesellschaft m.b.h. A-4710 Grieskirchen. Todos los derechos están protegidos por la ley de la propiedad industrial. F S Beroende på den tekniska utvecklingen arbe-tar PÖTTINGER Ges.m.b.H. på att förbättra sina produkter.vi måste därför förbehålla oss förändringar gentemot avbildningarna och beskrivningarna i denna bruksanvis-ning. Däremot består det inget anspråk på förändringar av produkter beroende av denna bruksanvisning. Tekniska uppgifter, mått och vikter är oförbindliga. Fel förbehållna. Ett eftertryck och översättningar, även utdrag, får endast genomföras med skriftlig tillåtelse av ALoIS PÖTTINGER La société PÖTTINGER Ges.m.b.H améliore constamment ses produits grâce au progrès technique. C'est pourquoi nous nous réser-vons le droit de modifier descriptions et illustrations de cette notice d'utilisation, sans qu'on en puisse faire découler un droit à modifications sur des machines déjà livrées. Caractéristiques techniques, dimensions et poids sont sans engagement. Des erreurs sont possibles. Copie ou traduction, même d'extraits, seulement avec la permission écrite de ALoIS PÖTTINGER Maschinenfabrik Gesellschaft m.b.h. A-4710 Grieskirchen. Tous droits réservés selon la réglementation des droits d'auteurs. Maschinenfabrik Gesellschaft m.b.h. A 4710 Grieskirchen Alla rättigheter enligt lagen om upphovsmannarätten förbehålls. La PÖTTINGER Ges.m.b.H è costantemente I al lavoro per migliorare i suoi prodotti mantenendoli aggiornati rispetto allo sviluppo della tecnica. Per questo motivo siamo costretti a riservarci la facoltà di apportare eventuali modifiche alle illustrazioni e alle descrizioni di queste istruzioni per l uso. Allo stesso tempo ciò non comporta il diritto di fare apportare modifiche a macchine già fornite. I dati tecnici, le misure e i pesi non sono impegnativi. Non rispondiamo di eventuali errori. Ristampa o traduzione, anche solo parziale, solo dietro consenso scritto della ALoIS PÖTTINGER Maschinenfabrik Gesellschaft m.b.h. A-4710 Grieskirchen. Ci riserviamo tutti i diritti previsti dalla legge sul diritto d autore. Following the policy of the PÖTTINGER Ges. GB m.b.h to improve their products as technical developments continue, PÖTTINGER reserve the right to make alterations which must not necessarily correspond to text and illustrations contained in this publication, and without incurring obligation to alter any machines previously delivered. Technical data, dimensions and weights are given as an indication only. Responsibility for errors or omissions not accepted. Reproduction or translation of this publication, in whole or part, is not permitted without the written consent of the ALoIS PÖTTINGER Maschinenfabrik Gesellschaft m.b.h. A-4710 Grieskirchen. All rights under the provision of the copyright Act are reserved. P técnica. A empresa PÖTTINGER Ges.m.b.H esforçase continuamente por melhorar os seus produtos, adaptando-os à evolução Por este motivo, reservamonos o direito de modificar as figuras e as descrições constantes no presente manual, sem incorrer na obrigação de modificar máquinas já fornecidas. As características técnicas, as dimensões e os pesos não são vinculativos. A reprodução ou a tradução do presente manual de instruções, seja ela total ou parcial, requer a autorização por escrito da ALoIS PÖTTINGER Maschinenfabrik Gesellschaft m.b.h. A-4710 Grieskirchen Todos os direitos estão protegidos pela lei da propriedade intelectual. DK Som led i den tekniske videreudvikling arbejder PÖTTINGER Ges.m.b.H hele tiden på at forbedre firmaets produkter. Ret til ændringer i forhold til figurerne og beskrivelserne i denne driftsvejledning forbeholdes, krav om ændringer på allerede leverede maskinen kan ikke udledes deraf. Tekniske angivelser, mål og vægtangivelser er uforpligtende. Der tages forbehold for fejl. Kopiering eller oversættelse, også delvis, kun med skriftlig tilladelse fra ALoIS PÖTTINGER Maschinenfabrik Gesellschaft m.b.h. A-4710 Grieskirchen. Alle rettigheder forbeholdes iht. loven om ophavsret. Beroende på den tekniska utvecklingen arbetar PÖTTINGER Ges.m.b.H. på att förbättra sina produkter. Vi måste därför förbehålla oss förändringar gentemot avbildningarna och beskrivningarna i denna bruksanvisning. Däremot består det inget anspråk på förändringar av produkter beroende av denna bruksanvisning.tekniska uppgifter, mått och vikter är oförbindliga. Fel förbehållna.ett eftertryck och översättningar, även utdrag, får endast genomföras med skriftlig tillåtelse av ALoIS PÖTTINGER Maschinenfabrik Gesellschaft m.b.h. A 4710 Grieskirchen Alla rättigheter enligt lagen om upphovsmannarätten förbehålls. N Som et ledd i den tekniske videreutviklingen arbeider PÖTTINGER Ges.m.b.H. stadig med forbedring av firmaets produkter. Derfor tar vi forbehold om endringer i forhold til bildene og beskrivelsene i denne bruksanvisningen, krav om endringer på allerede leverte maskiner kan ikke utledes fra dette. Tekniske angivelser, mål og vekt er veiledende. Med forbehold om feil. Kopiering eller oversetting, også i utdrag, utelukkende med skriftlig tillatelse fra ALoIS PÖTTINGER Maschinenfabrik Gesellschaft m.b.h. A-4710 Grieskirchen. Med forbehold om alle rettigheter iht. loven om opphavsrett.

31 Alois Pöttinger Maschinenfabrik Gesellschaft m.b.h A-4710 Grieskirchen Telefon: 0043 (0) Telefax: 0043 (0) Internet: Gebr. PÖTTINGER GMBH Stützpunkt Nord Steinbecker Strasse 15 D Recke Telefon: ( ) Telefax: ( ) Pöttinger France 129 b, la Chapelle F Le Bonhomme Tél.: Fax: Gebr. PÖTTINGER GMBH Servicezentrum Spöttinger-Straße 24 Postfach 1561 D LANDSBERG / LECH Telefon: Ersatzteildienst: / od. 169 Kundendienst: / od. 231 Telefax: /
