1 HP Advanced Docking Station -telakointiasema Viiteopas

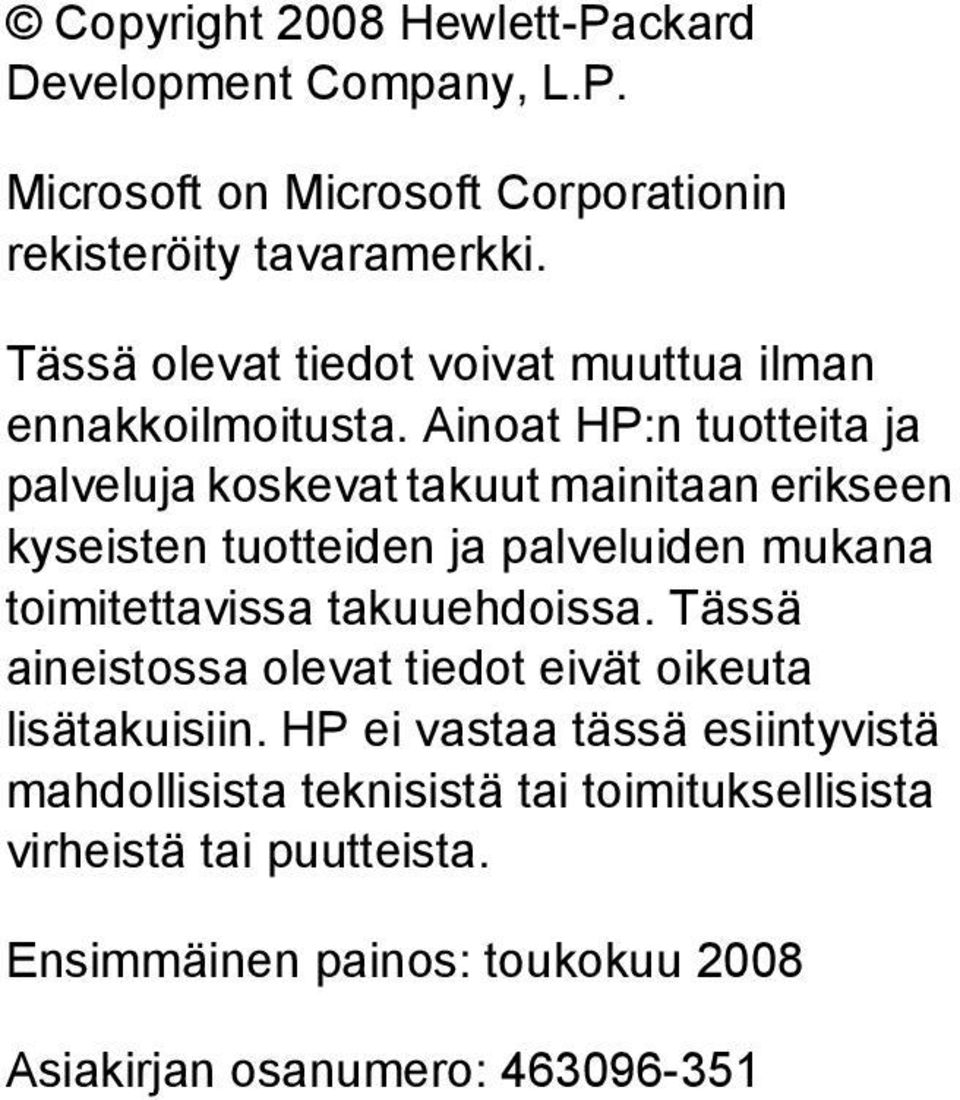

2 Copyright 2008 Hewlett-Packard Development Company, L.P. Microsoft on Microsoft Corporationin rekisteröity tavaramerkki. Tässä olevat tiedot voivat muuttua ilman ennakkoilmoitusta. Ainoat HP:n tuotteita ja palveluja koskevat takuut mainitaan erikseen kyseisten tuotteiden ja palveluiden mukana toimitettavissa takuuehdoissa. Tässä aineistossa olevat tiedot eivät oikeuta lisätakuisiin. HP ei vastaa tässä esiintyvistä mahdollisista teknisistä tai toimituksellisista virheistä tai puutteista. Ensimmäinen painos: toukokuu 2008 Asiakirjan osanumero:

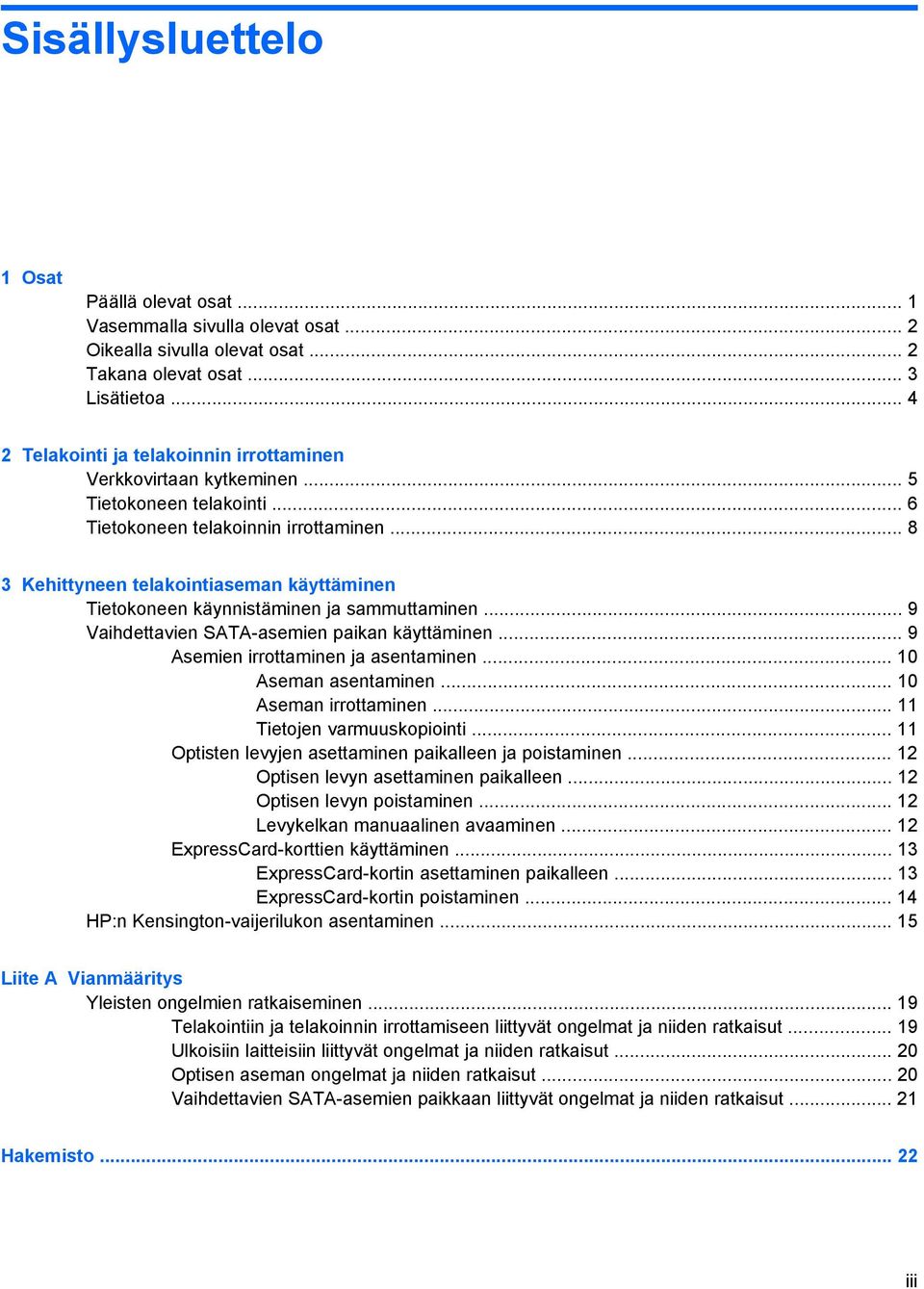

3 Sisällysluettelo 1 Osat Päällä olevat osat... 1 Vasemmalla sivulla olevat osat... 2 Oikealla sivulla olevat osat... 2 Takana olevat osat... 3 Lisätietoa Telakointi ja telakoinnin irrottaminen Verkkovirtaan kytkeminen... 5 Tietokoneen telakointi... 6 Tietokoneen telakoinnin irrottaminen Kehittyneen telakointiaseman käyttäminen Tietokoneen käynnistäminen ja sammuttaminen... 9 Vaihdettavien SATA-asemien paikan käyttäminen... 9 Asemien irrottaminen ja asentaminen Aseman asentaminen Aseman irrottaminen Tietojen varmuuskopiointi Optisten levyjen asettaminen paikalleen ja poistaminen Optisen levyn asettaminen paikalleen Optisen levyn poistaminen Levykelkan manuaalinen avaaminen ExpressCard-korttien käyttäminen ExpressCard-kortin asettaminen paikalleen ExpressCard-kortin poistaminen HP:n Kensington-vaijerilukon asentaminen Liite A Vianmääritys Yleisten ongelmien ratkaiseminen Telakointiin ja telakoinnin irrottamiseen liittyvät ongelmat ja niiden ratkaisut Ulkoisiin laitteisiin liittyvät ongelmat ja niiden ratkaisut Optisen aseman ongelmat ja niiden ratkaisut Vaihdettavien SATA-asemien paikkaan liittyvät ongelmat ja niiden ratkaisut Hakemisto iii

4 iv

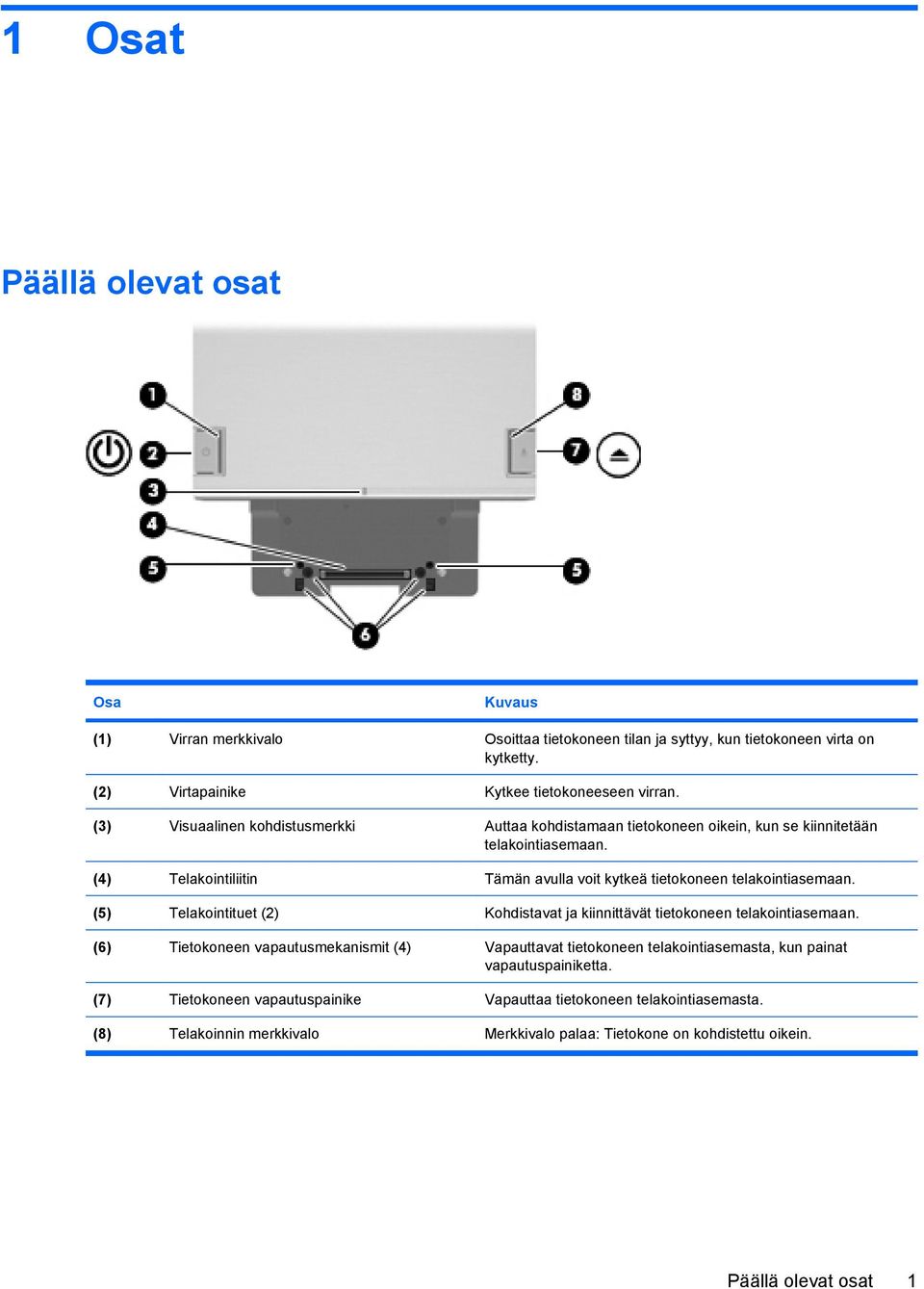

5 1 Osat Päällä olevat osat Osa Kuvaus (1) Virran merkkivalo Osoittaa tietokoneen tilan ja syttyy, kun tietokoneen virta on kytketty. (2) Virtapainike Kytkee tietokoneeseen virran. (3) Visuaalinen kohdistusmerkki Auttaa kohdistamaan tietokoneen oikein, kun se kiinnitetään telakointiasemaan. (4) Telakointiliitin Tämän avulla voit kytkeä tietokoneen telakointiasemaan. (5) Telakointituet (2) Kohdistavat ja kiinnittävät tietokoneen telakointiasemaan. (6) Tietokoneen vapautusmekanismit (4) Vapauttavat tietokoneen telakointiasemasta, kun painat vapautuspainiketta. (7) Tietokoneen vapautuspainike Vapauttaa tietokoneen telakointiasemasta. (8) Telakoinnin merkkivalo Merkkivalo palaa: Tietokone on kohdistettu oikein. Päällä olevat osat 1

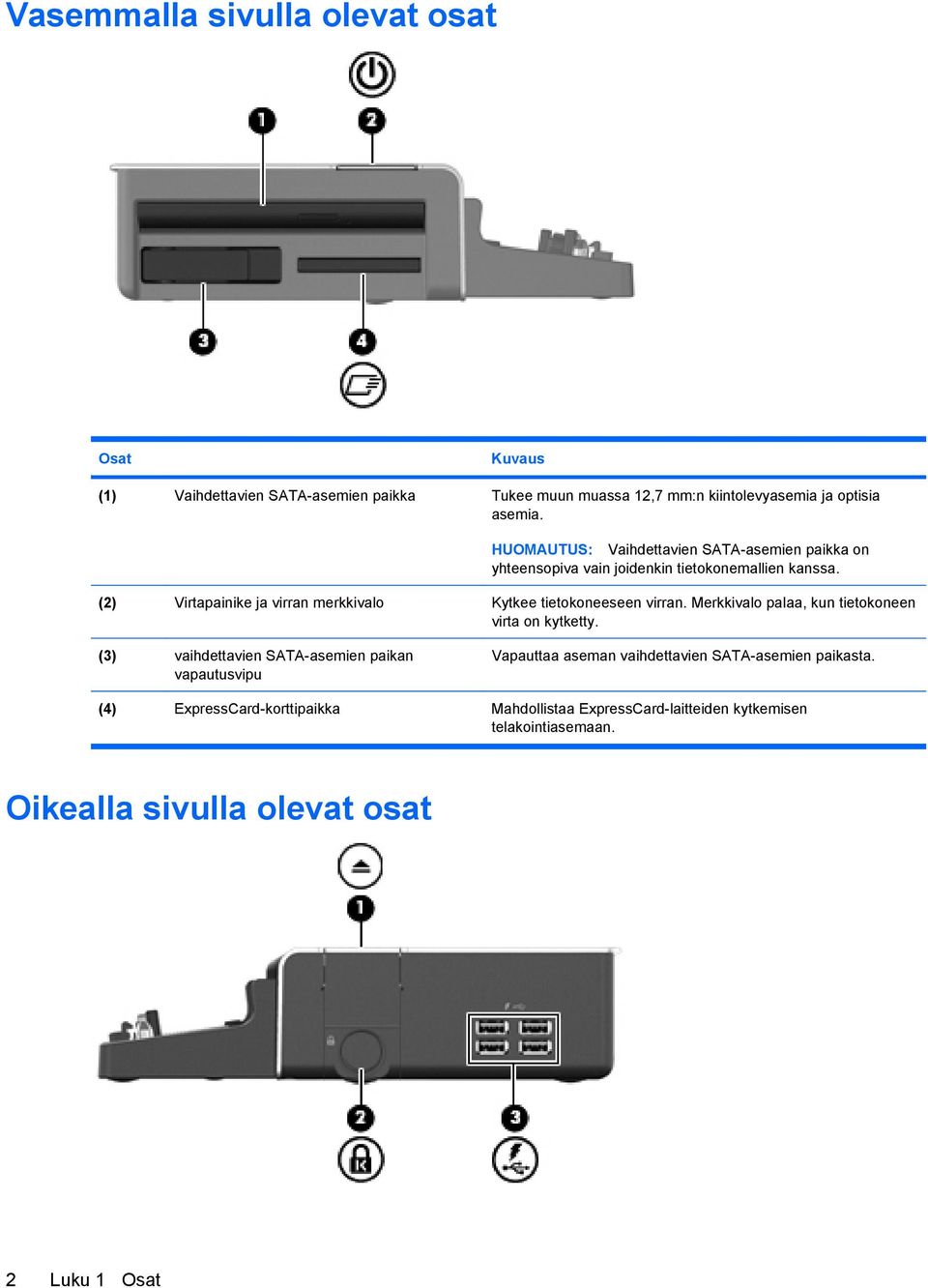

6 Vasemmalla sivulla olevat osat Osat Kuvaus (1) Vaihdettavien SATA-asemien paikka Tukee muun muassa 12,7 mm:n kiintolevyasemia ja optisia asemia. HUOMAUTUS: Vaihdettavien SATA-asemien paikka on yhteensopiva vain joidenkin tietokonemallien kanssa. (2) Virtapainike ja virran merkkivalo Kytkee tietokoneeseen virran. Merkkivalo palaa, kun tietokoneen virta on kytketty. (3) vaihdettavien SATA-asemien paikan vapautusvipu Vapauttaa aseman vaihdettavien SATA-asemien paikasta. (4) ExpressCard-korttipaikka Mahdollistaa ExpressCard-laitteiden kytkemisen telakointiasemaan. Oikealla sivulla olevat osat 2 Luku 1 Osat

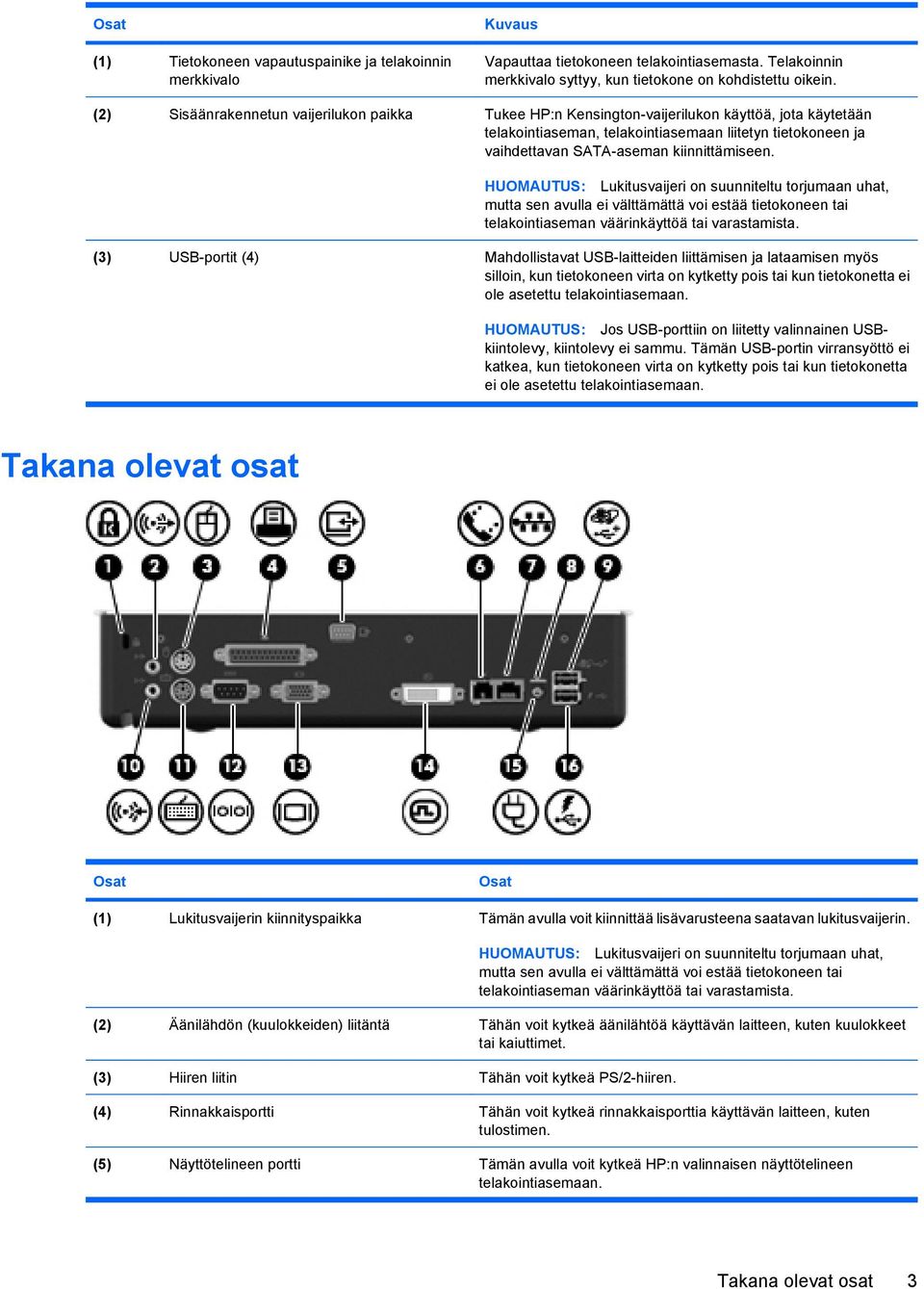

7 Osat (1) Tietokoneen vapautuspainike ja telakoinnin merkkivalo Kuvaus Vapauttaa tietokoneen telakointiasemasta. Telakoinnin merkkivalo syttyy, kun tietokone on kohdistettu oikein. (2) Sisäänrakennetun vaijerilukon paikka Tukee HP:n Kensington-vaijerilukon käyttöä, jota käytetään telakointiaseman, telakointiasemaan liitetyn tietokoneen ja vaihdettavan SATA-aseman kiinnittämiseen. HUOMAUTUS: Lukitusvaijeri on suunniteltu torjumaan uhat, mutta sen avulla ei välttämättä voi estää tietokoneen tai telakointiaseman väärinkäyttöä tai varastamista. (3) USB-portit (4) Mahdollistavat USB-laitteiden liittämisen ja lataamisen myös silloin, kun tietokoneen virta on kytketty pois tai kun tietokonetta ei ole asetettu telakointiasemaan. HUOMAUTUS: Jos USB-porttiin on liitetty valinnainen USBkiintolevy, kiintolevy ei sammu. Tämän USB-portin virransyöttö ei katkea, kun tietokoneen virta on kytketty pois tai kun tietokonetta ei ole asetettu telakointiasemaan. Takana olevat osat Osat Osat (1) Lukitusvaijerin kiinnityspaikka Tämän avulla voit kiinnittää lisävarusteena saatavan lukitusvaijerin. HUOMAUTUS: Lukitusvaijeri on suunniteltu torjumaan uhat, mutta sen avulla ei välttämättä voi estää tietokoneen tai telakointiaseman väärinkäyttöä tai varastamista. (2) Äänilähdön (kuulokkeiden) liitäntä Tähän voit kytkeä äänilähtöä käyttävän laitteen, kuten kuulokkeet tai kaiuttimet. (3) Hiiren liitin Tähän voit kytkeä PS/2-hiiren. (4) Rinnakkaisportti Tähän voit kytkeä rinnakkaisporttia käyttävän laitteen, kuten tulostimen. (5) Näyttötelineen portti Tämän avulla voit kytkeä HP:n valinnaisen näyttötelineen telakointiasemaan. Takana olevat osat 3

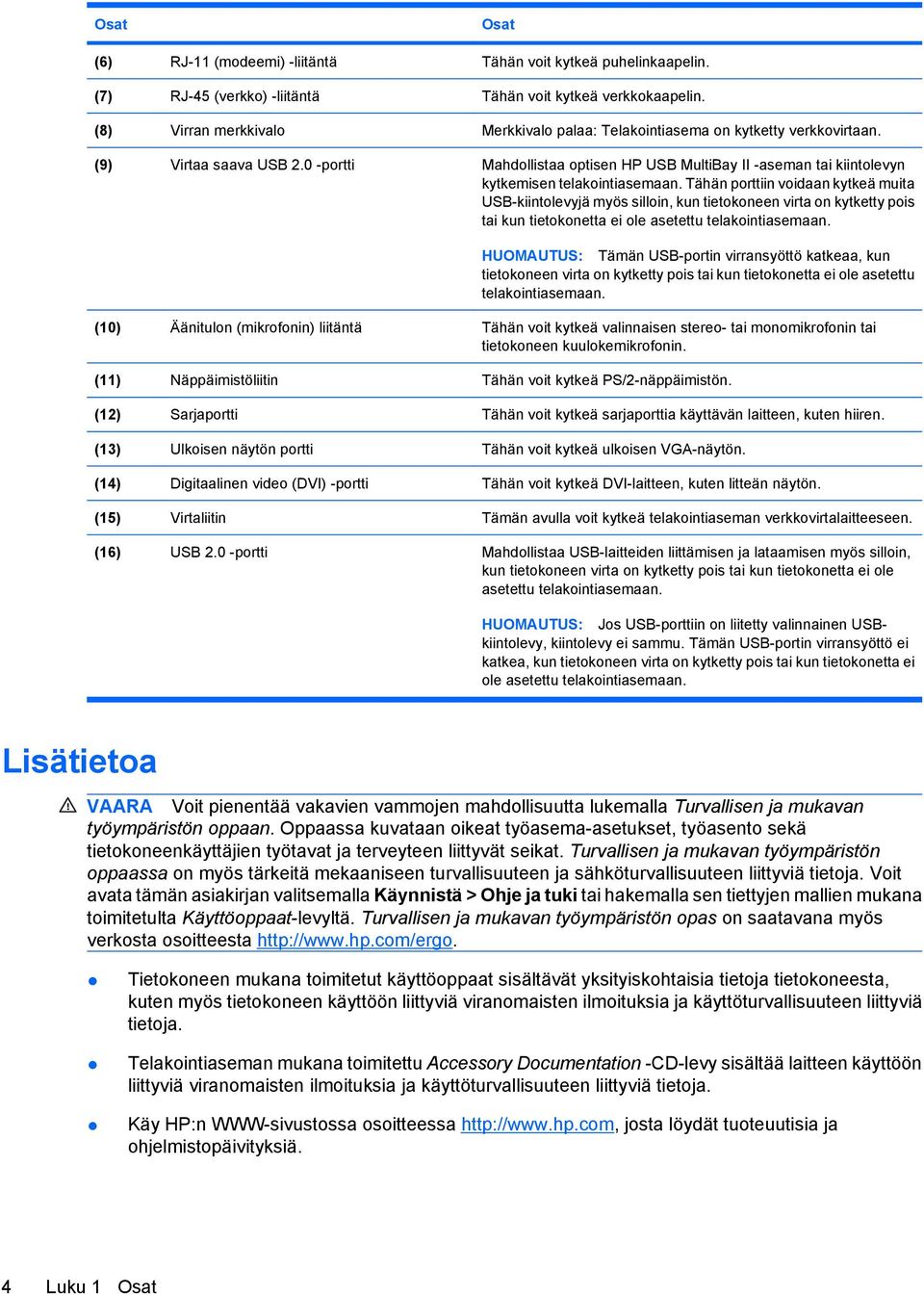

8 Osat Osat (6) RJ-11 (modeemi) -liitäntä Tähän voit kytkeä puhelinkaapelin. (7) RJ-45 (verkko) -liitäntä Tähän voit kytkeä verkkokaapelin. (8) Virran merkkivalo Merkkivalo palaa: Telakointiasema on kytketty verkkovirtaan. (9) Virtaa saava USB 2.0 -portti Mahdollistaa optisen HP USB MultiBay II -aseman tai kiintolevyn kytkemisen telakointiasemaan. Tähän porttiin voidaan kytkeä muita USB-kiintolevyjä myös silloin, kun tietokoneen virta on kytketty pois tai kun tietokonetta ei ole asetettu telakointiasemaan. HUOMAUTUS: Tämän USB-portin virransyöttö katkeaa, kun tietokoneen virta on kytketty pois tai kun tietokonetta ei ole asetettu telakointiasemaan. (10) Äänitulon (mikrofonin) liitäntä Tähän voit kytkeä valinnaisen stereo- tai monomikrofonin tai tietokoneen kuulokemikrofonin. (11) Näppäimistöliitin Tähän voit kytkeä PS/2-näppäimistön. (12) Sarjaportti Tähän voit kytkeä sarjaporttia käyttävän laitteen, kuten hiiren. (13) Ulkoisen näytön portti Tähän voit kytkeä ulkoisen VGA-näytön. (14) Digitaalinen video (DVI) -portti Tähän voit kytkeä DVI-laitteen, kuten litteän näytön. (15) Virtaliitin Tämän avulla voit kytkeä telakointiaseman verkkovirtalaitteeseen. (16) USB 2.0 -portti Mahdollistaa USB-laitteiden liittämisen ja lataamisen myös silloin, kun tietokoneen virta on kytketty pois tai kun tietokonetta ei ole asetettu telakointiasemaan. HUOMAUTUS: Jos USB-porttiin on liitetty valinnainen USBkiintolevy, kiintolevy ei sammu. Tämän USB-portin virransyöttö ei katkea, kun tietokoneen virta on kytketty pois tai kun tietokonetta ei ole asetettu telakointiasemaan. Lisätietoa VAARA Voit pienentää vakavien vammojen mahdollisuutta lukemalla Turvallisen ja mukavan työympäristön oppaan. Oppaassa kuvataan oikeat työasema-asetukset, työasento sekä tietokoneenkäyttäjien työtavat ja terveyteen liittyvät seikat. Turvallisen ja mukavan työympäristön oppaassa on myös tärkeitä mekaaniseen turvallisuuteen ja sähköturvallisuuteen liittyviä tietoja. Voit avata tämän asiakirjan valitsemalla Käynnistä > Ohje ja tuki tai hakemalla sen tiettyjen mallien mukana toimitetulta Käyttöoppaat-levyltä. Turvallisen ja mukavan työympäristön opas on saatavana myös verkosta osoitteesta Tietokoneen mukana toimitetut käyttöoppaat sisältävät yksityiskohtaisia tietoja tietokoneesta, kuten myös tietokoneen käyttöön liittyviä viranomaisten ilmoituksia ja käyttöturvallisuuteen liittyviä tietoja. Telakointiaseman mukana toimitettu Accessory Documentation -CD-levy sisältää laitteen käyttöön liittyviä viranomaisten ilmoituksia ja käyttöturvallisuuteen liittyviä tietoja. Käy HP:n WWW-sivustossa osoitteessa josta löydät tuoteuutisia ja ohjelmistopäivityksiä. 4 Luku 1 Osat

9 2 Telakointi ja telakoinnin irrottaminen Verkkovirtaan kytkeminen Kytke kehittynyt telakointiasema aina verkkovirtaan. Telakointiasema tarvitsee verkkovirtaa, jotta kaikki portit ja liittimet toimivat kunnolla. VAARA Voit vähentää sähköiskun ja laitteen vahingoittumisen vaaraa seuraavasti: Kytke virtajohto pistorasiaan, johon on aina vaivaton pääsy. Kytke laitteen virta pois irrottamalla virtajohto pistorasiasta. Jos virtajohdossa on 3-nastainen liitin, kytke johto maadoitettuun 3-nastaiseen pistorasiaan. Älä poista virtajohdon maadoituspiikkiä käytöstä, älä esimerkiksi kiinnitä virtajohtoa 2-nastaiseen sovittimeen. Maadoituspiikki on tärkeä suojavaruste. Älä aseta mitään virtajohtojen tai kaapeleiden päälle. Sijoita ne siten, että kukaan ei vahingossa astu niiden päälle tai kompastu niihin. Älä vedä johdosta tai kaapelista. Kun irrotat johdon pistorasiasta, tartu johdon pistotulppaan. VAARA Älä käytä tietokoneen tai telakointiaseman kanssa yleisesti sähkölaitteille myytäviä jännitteenmuuntimia. Muutoin laitteet saattavat altistua sähköiskuille, tulipaloille tai laitteistovaurioille. Käytä ainoastaan telakointiasemaan kuuluvaa virtajohtoa. 1. Liitä verkkovirtalaite (1) telakointiaseman virtaliittimeen. 2. Liitä virtajohdon yksi pää (2) verkkovirtalaitteeseen. Verkkovirtaan kytkeminen 5

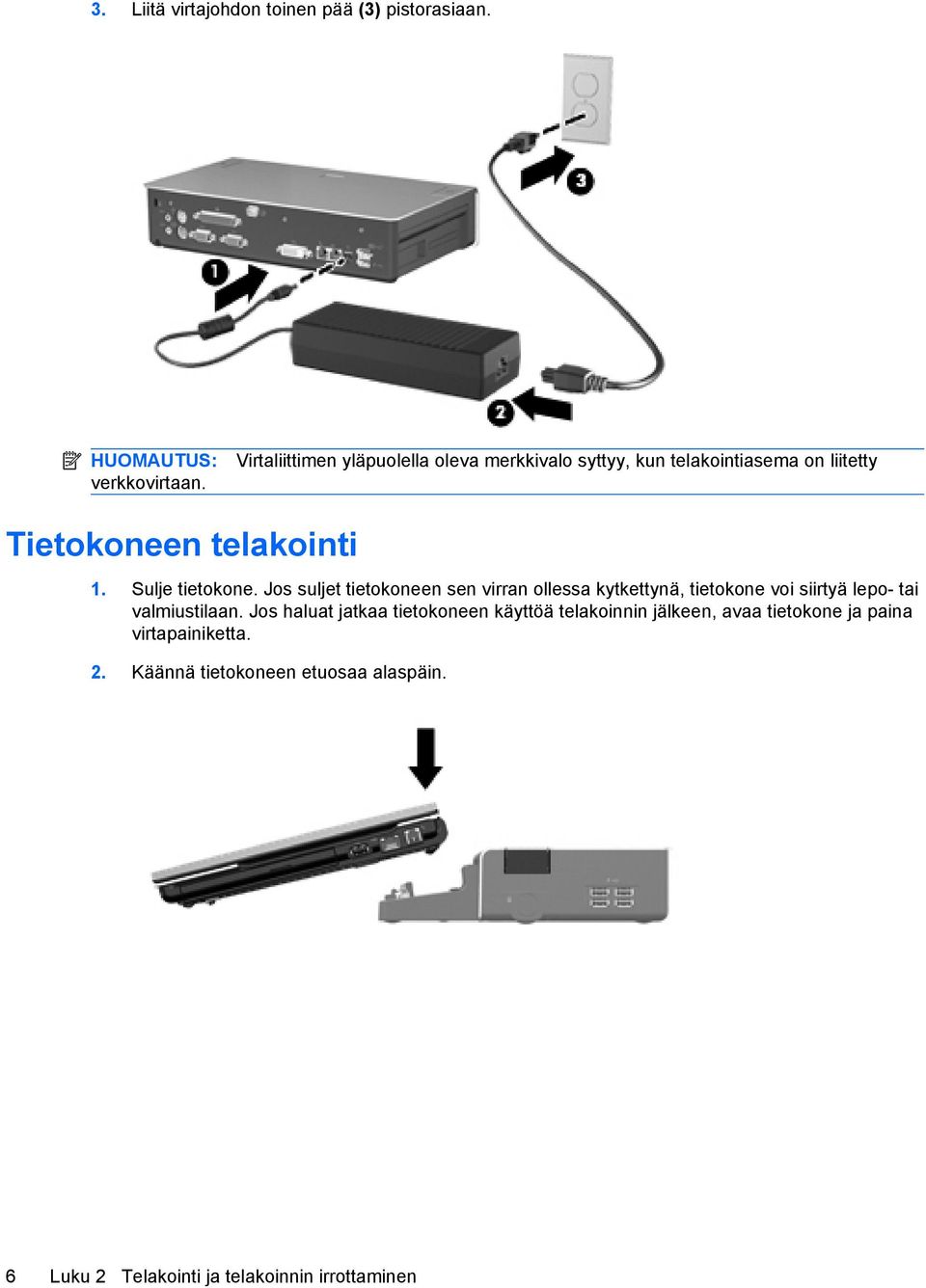

10 3. Liitä virtajohdon toinen pää (3) pistorasiaan. HUOMAUTUS: verkkovirtaan. Virtaliittimen yläpuolella oleva merkkivalo syttyy, kun telakointiasema on liitetty Tietokoneen telakointi 1. Sulje tietokone. Jos suljet tietokoneen sen virran ollessa kytkettynä, tietokone voi siirtyä lepo- tai valmiustilaan. Jos haluat jatkaa tietokoneen käyttöä telakoinnin jälkeen, avaa tietokone ja paina virtapainiketta. 2. Käännä tietokoneen etuosaa alaspäin. 6 Luku 2 Telakointi ja telakoinnin irrottaminen

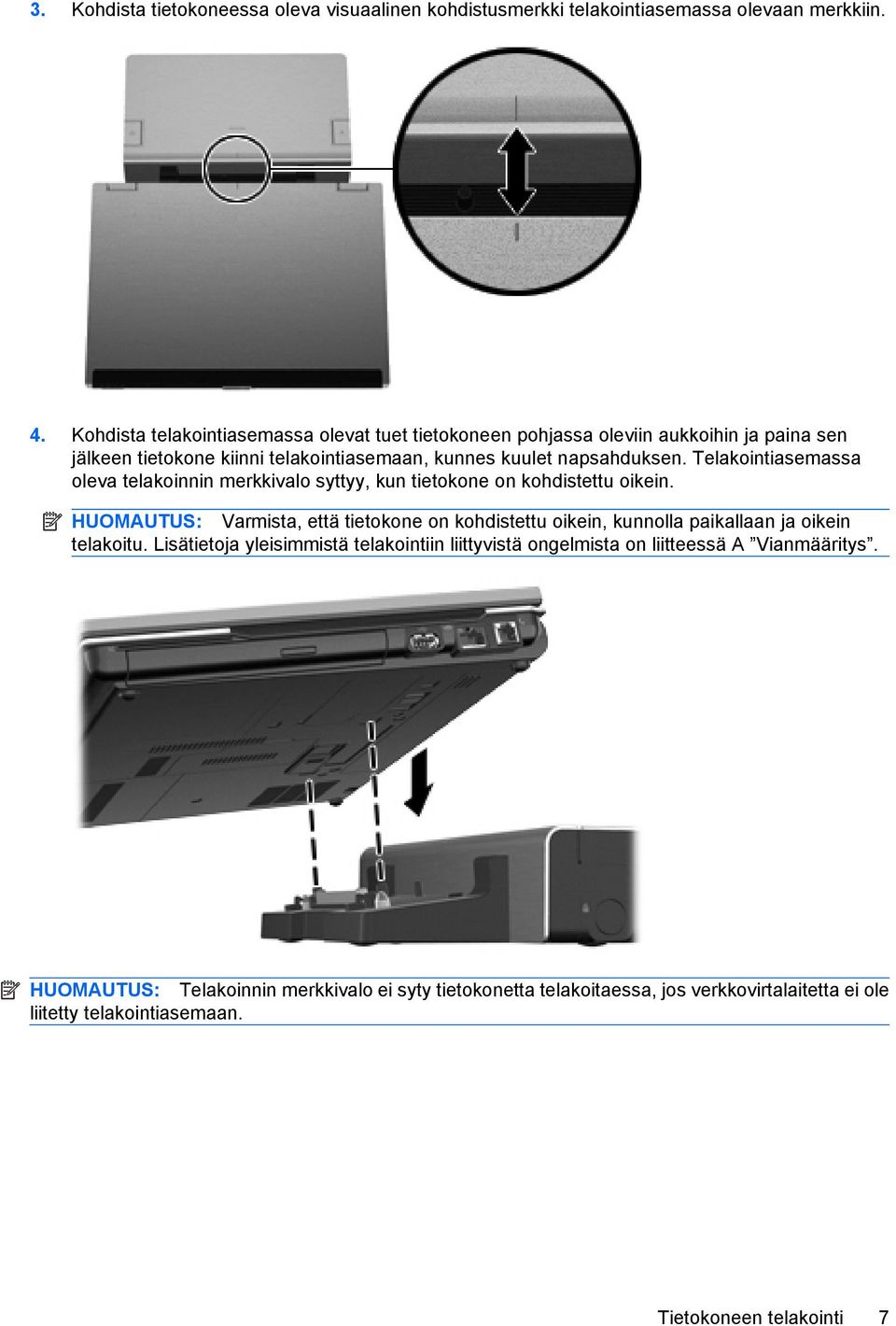

11 3. Kohdista tietokoneessa oleva visuaalinen kohdistusmerkki telakointiasemassa olevaan merkkiin. 4. Kohdista telakointiasemassa olevat tuet tietokoneen pohjassa oleviin aukkoihin ja paina sen jälkeen tietokone kiinni telakointiasemaan, kunnes kuulet napsahduksen. Telakointiasemassa oleva telakoinnin merkkivalo syttyy, kun tietokone on kohdistettu oikein. HUOMAUTUS: Varmista, että tietokone on kohdistettu oikein, kunnolla paikallaan ja oikein telakoitu. Lisätietoja yleisimmistä telakointiin liittyvistä ongelmista on liitteessä A Vianmääritys. HUOMAUTUS: Telakoinnin merkkivalo ei syty tietokonetta telakoitaessa, jos verkkovirtalaitetta ei ole liitetty telakointiasemaan. Tietokoneen telakointi 7

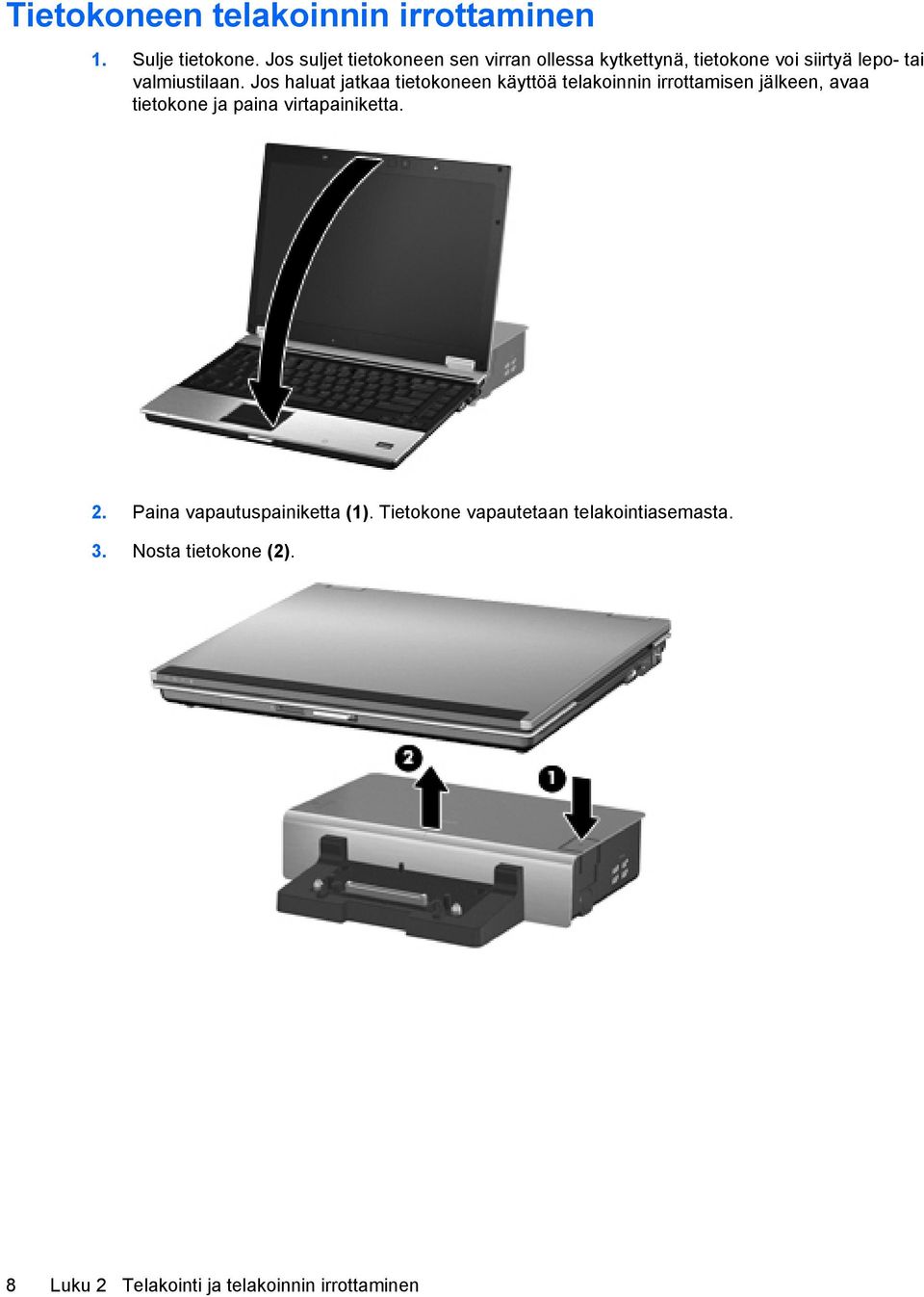

12 Tietokoneen telakoinnin irrottaminen 1. Sulje tietokone. Jos suljet tietokoneen sen virran ollessa kytkettynä, tietokone voi siirtyä lepo- tai valmiustilaan. Jos haluat jatkaa tietokoneen käyttöä telakoinnin irrottamisen jälkeen, avaa tietokone ja paina virtapainiketta. 2. Paina vapautuspainiketta (1). Tietokone vapautetaan telakointiasemasta. 3. Nosta tietokone (2). 8 Luku 2 Telakointi ja telakoinnin irrottaminen

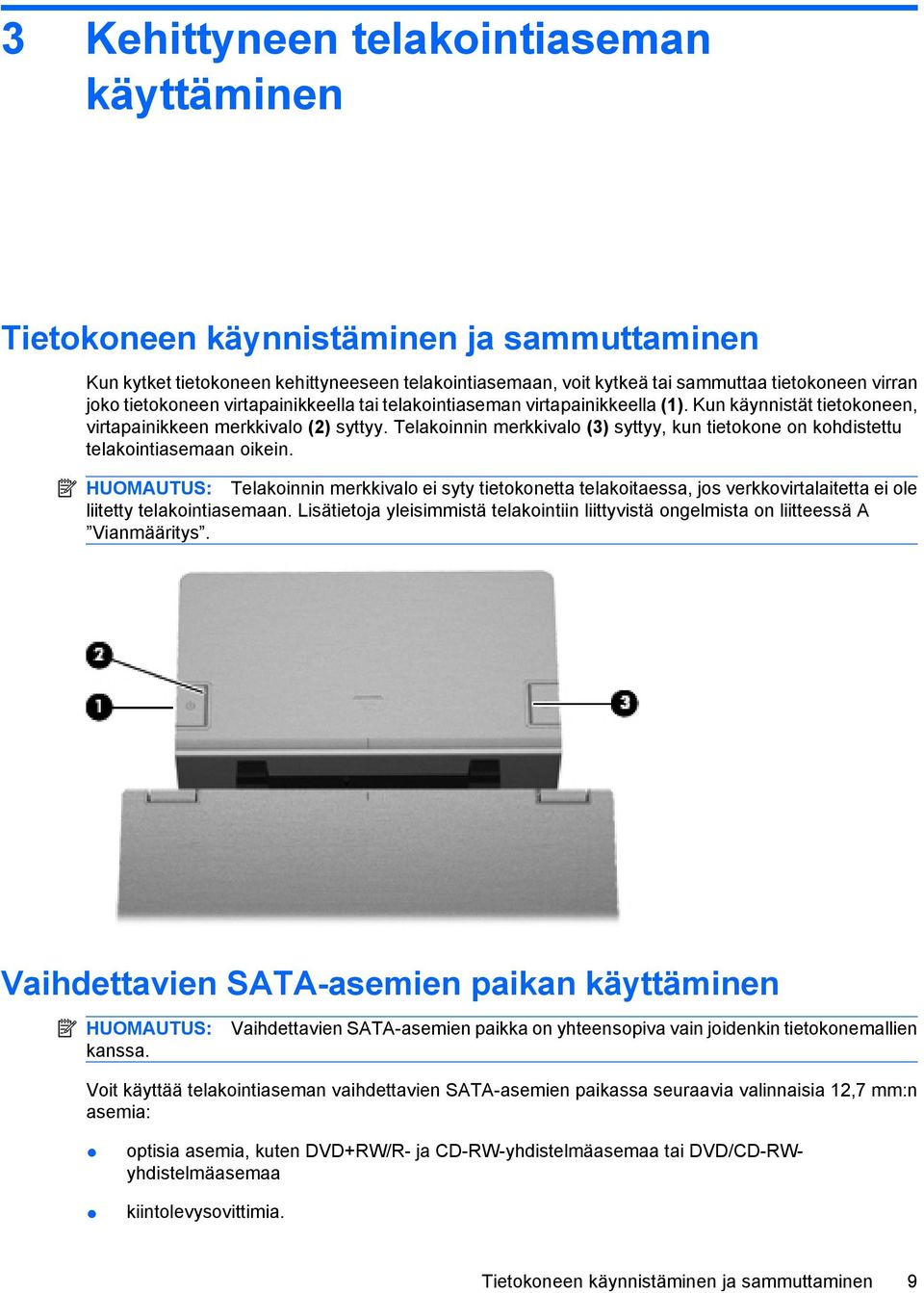

13 3 Kehittyneen telakointiaseman käyttäminen Tietokoneen käynnistäminen ja sammuttaminen Kun kytket tietokoneen kehittyneeseen telakointiasemaan, voit kytkeä tai sammuttaa tietokoneen virran joko tietokoneen virtapainikkeella tai telakointiaseman virtapainikkeella (1). Kun käynnistät tietokoneen, virtapainikkeen merkkivalo (2) syttyy. Telakoinnin merkkivalo (3) syttyy, kun tietokone on kohdistettu telakointiasemaan oikein. HUOMAUTUS: Telakoinnin merkkivalo ei syty tietokonetta telakoitaessa, jos verkkovirtalaitetta ei ole liitetty telakointiasemaan. Lisätietoja yleisimmistä telakointiin liittyvistä ongelmista on liitteessä A Vianmääritys. Vaihdettavien SATA-asemien paikan käyttäminen HUOMAUTUS: kanssa. Vaihdettavien SATA-asemien paikka on yhteensopiva vain joidenkin tietokonemallien Voit käyttää telakointiaseman vaihdettavien SATA-asemien paikassa seuraavia valinnaisia 12,7 mm:n asemia: optisia asemia, kuten DVD+RW/R- ja CD-RW-yhdistelmäasemaa tai DVD/CD-RWyhdistelmäasemaa kiintolevysovittimia. Tietokoneen käynnistäminen ja sammuttaminen 9

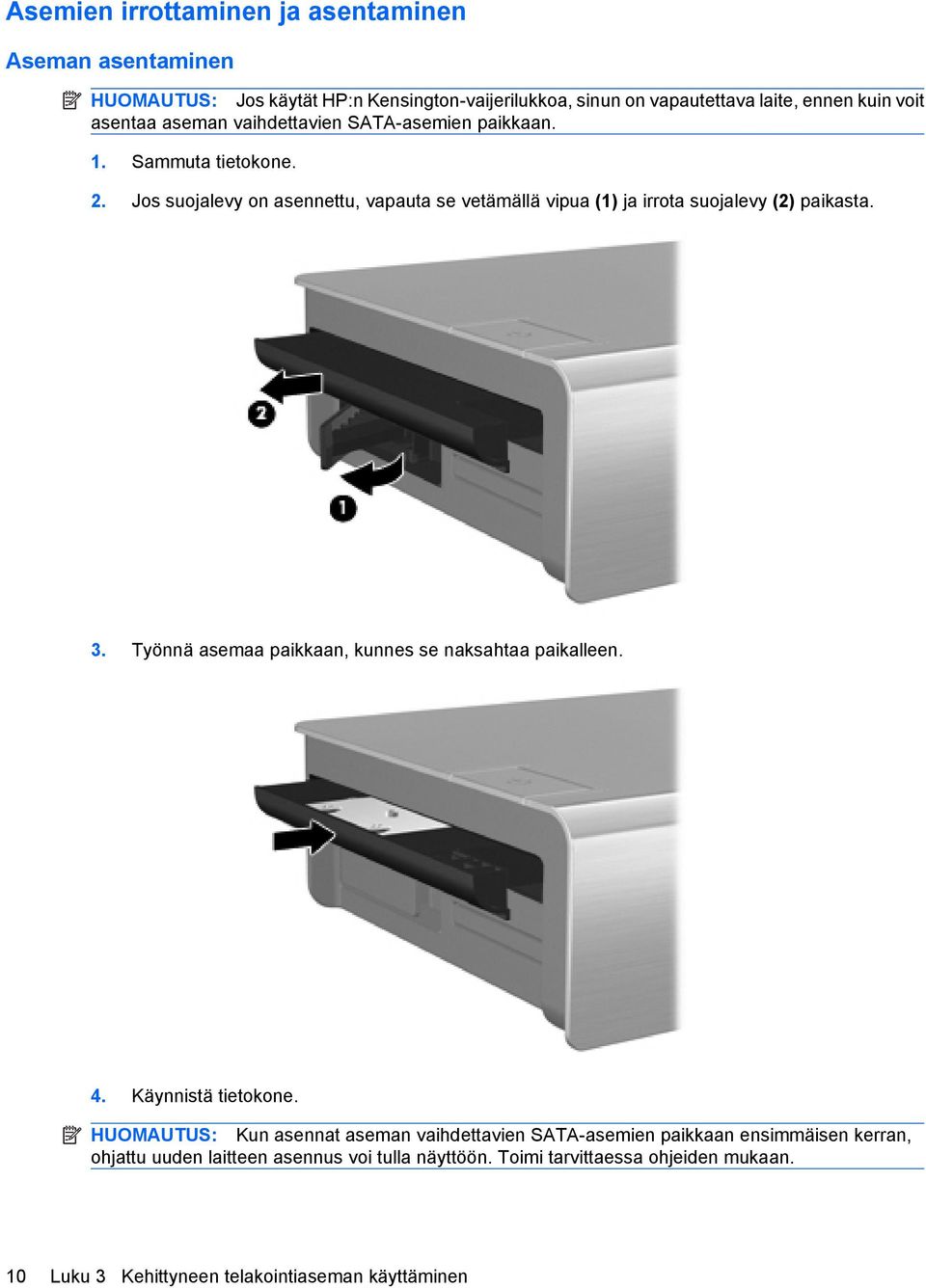

14 Asemien irrottaminen ja asentaminen Aseman asentaminen HUOMAUTUS: Jos käytät HP:n Kensington-vaijerilukkoa, sinun on vapautettava laite, ennen kuin voit asentaa aseman vaihdettavien SATA-asemien paikkaan. 1. Sammuta tietokone. 2. Jos suojalevy on asennettu, vapauta se vetämällä vipua (1) ja irrota suojalevy (2) paikasta. 3. Työnnä asemaa paikkaan, kunnes se naksahtaa paikalleen. 4. Käynnistä tietokone. HUOMAUTUS: Kun asennat aseman vaihdettavien SATA-asemien paikkaan ensimmäisen kerran, ohjattu uuden laitteen asennus voi tulla näyttöön. Toimi tarvittaessa ohjeiden mukaan. 10 Luku 3 Kehittyneen telakointiaseman käyttäminen

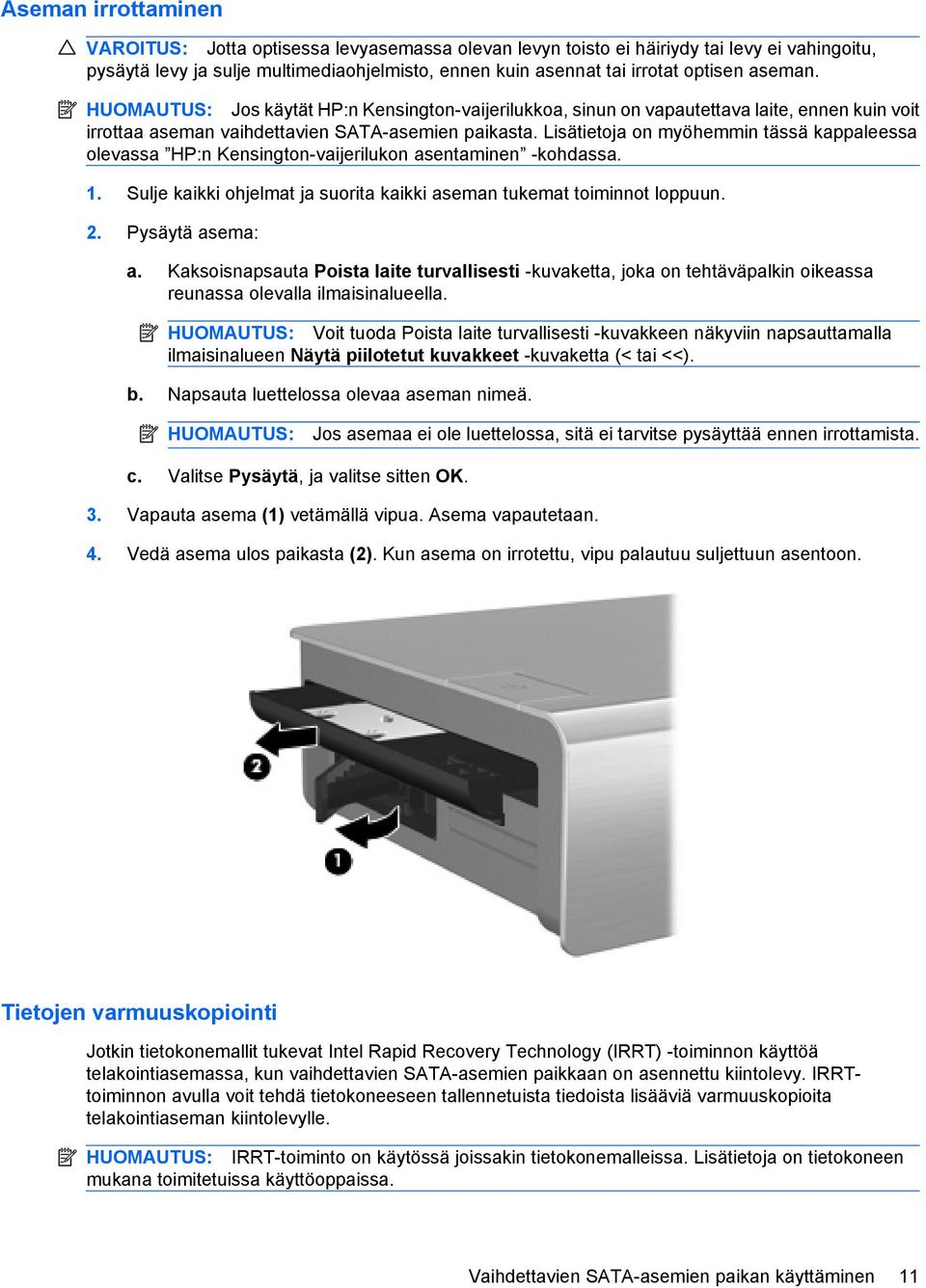

15 Aseman irrottaminen VAROITUS: Jotta optisessa levyasemassa olevan levyn toisto ei häiriydy tai levy ei vahingoitu, pysäytä levy ja sulje multimediaohjelmisto, ennen kuin asennat tai irrotat optisen aseman. HUOMAUTUS: Jos käytät HP:n Kensington-vaijerilukkoa, sinun on vapautettava laite, ennen kuin voit irrottaa aseman vaihdettavien SATA-asemien paikasta. Lisätietoja on myöhemmin tässä kappaleessa olevassa HP:n Kensington-vaijerilukon asentaminen -kohdassa. 1. Sulje kaikki ohjelmat ja suorita kaikki aseman tukemat toiminnot loppuun. 2. Pysäytä asema: a. Kaksoisnapsauta Poista laite turvallisesti -kuvaketta, joka on tehtäväpalkin oikeassa reunassa olevalla ilmaisinalueella. HUOMAUTUS: Voit tuoda Poista laite turvallisesti -kuvakkeen näkyviin napsauttamalla ilmaisinalueen Näytä piilotetut kuvakkeet -kuvaketta (< tai <<). b. Napsauta luettelossa olevaa aseman nimeä. HUOMAUTUS: Jos asemaa ei ole luettelossa, sitä ei tarvitse pysäyttää ennen irrottamista. c. Valitse Pysäytä, ja valitse sitten OK. 3. Vapauta asema (1) vetämällä vipua. Asema vapautetaan. 4. Vedä asema ulos paikasta (2). Kun asema on irrotettu, vipu palautuu suljettuun asentoon. Tietojen varmuuskopiointi Jotkin tietokonemallit tukevat Intel Rapid Recovery Technology (IRRT) -toiminnon käyttöä telakointiasemassa, kun vaihdettavien SATA-asemien paikkaan on asennettu kiintolevy. IRRTtoiminnon avulla voit tehdä tietokoneeseen tallennetuista tiedoista lisääviä varmuuskopioita telakointiaseman kiintolevylle. HUOMAUTUS: IRRT-toiminto on käytössä joissakin tietokonemalleissa. Lisätietoja on tietokoneen mukana toimitetuissa käyttöoppaissa. Vaihdettavien SATA-asemien paikan käyttäminen 11

16 Optisten levyjen asettaminen paikalleen ja poistaminen Optisen levyn asettaminen paikalleen 1. Vapauta levykelkka painamalla asemassa olevaa vapautuspainiketta ja vedä levykelkka kokonaan ulos. HUOMAUTUS: Jos levykelkka ei avaudu kokonaan, kohdista levy varovasti levykelkassa olevaan pyörittimeen kallistamalla levyä. 2. Aseta levy levykelkkaan kuvapuoli ylöspäin. Pidä levystä kiinni sen reunoista; älä koske levyn tasaisiin pintoihin. 3. Paina levyä sen keskikohdasta varovasti levykelkassa olevaan pyörittimeen, kunnes levy napsahtaa paikalleen. 4. Sulje levykelkka. Jos et ole määrittänyt Automaattinen käynnistys -toimintoa, Automaattinen käynnistys -valintaikkuna tulee näyttöön. Siinä pyydetään valitsemaan mediasisällön haluttu käyttötapa. Optisen levyn poistaminen Voit avata aseman levykelkan eri tavoin: Paina aseman etulevyssä olevaa vapautuspainiketta. Avaa levykelkka ohjelmiston avulla. Jos kumpikaan menetelmä ei toimi, voit vapauttaa levykelkan manuaalisesti. Lisätietoja on seuraavassa Levykelkan manuaalinen avaaminen -kohdassa. Levykelkan manuaalinen avaaminen VAROITUS: Voit vähentää levykelkalle tai tietokoneelle aiheutuvien vahinkojen vaaraa sammuttamalla tietokoneen, kehittyneen telakointiaseman ja kaikki niihin kytketyt laitteet ennen toimenpiteen suorittamista. Jotkin ohjelmat tai käyttöjärjestelmät voivat poistaa levykelkan vapautuspainikkeen käytöstä levylle aiheutuvien vahinkojen välttämiseksi. 12 Luku 3 Kehittyneen telakointiaseman käyttäminen

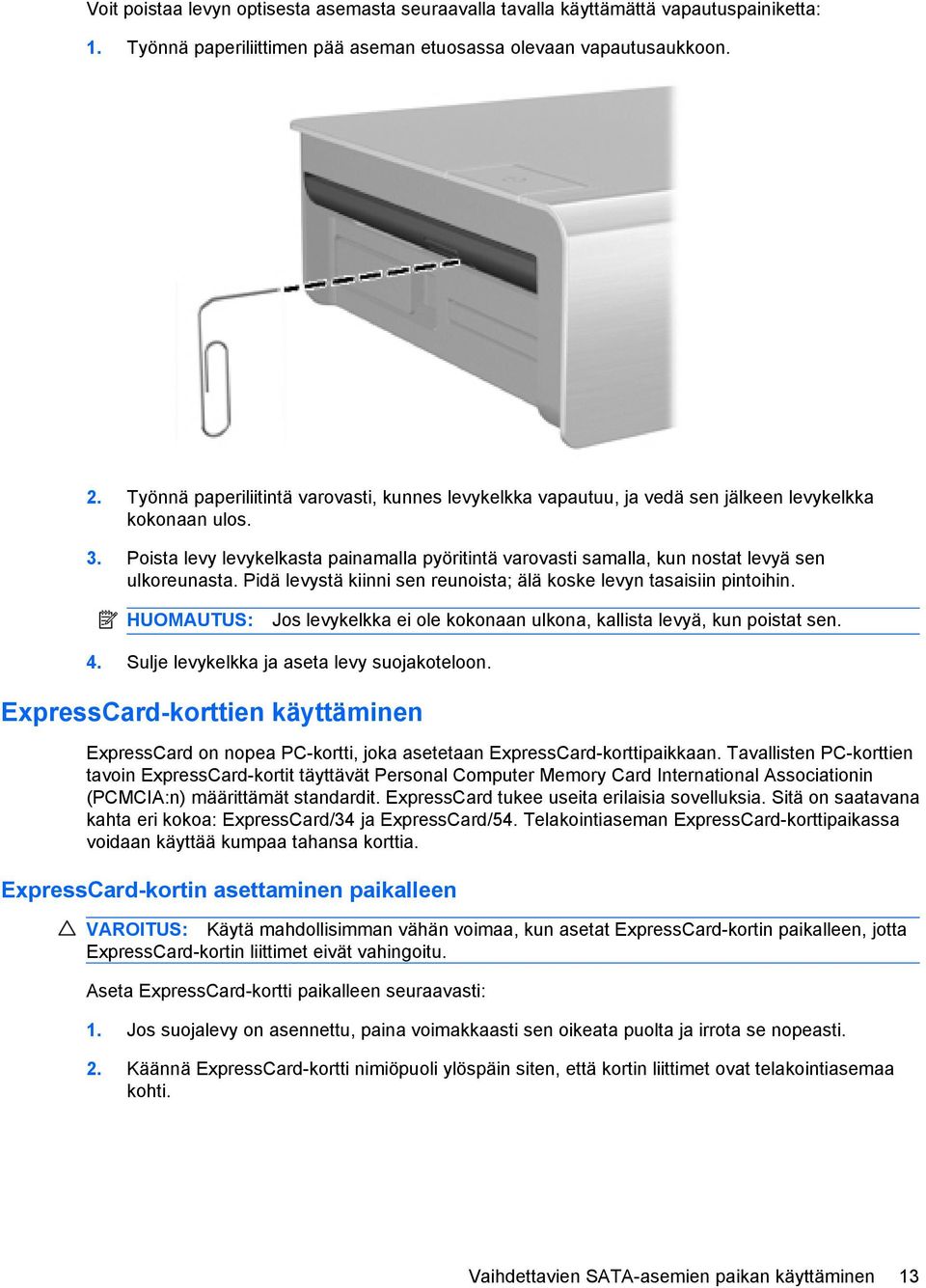

17 Voit poistaa levyn optisesta asemasta seuraavalla tavalla käyttämättä vapautuspainiketta: 1. Työnnä paperiliittimen pää aseman etuosassa olevaan vapautusaukkoon. 2. Työnnä paperiliitintä varovasti, kunnes levykelkka vapautuu, ja vedä sen jälkeen levykelkka kokonaan ulos. 3. Poista levy levykelkasta painamalla pyöritintä varovasti samalla, kun nostat levyä sen ulkoreunasta. Pidä levystä kiinni sen reunoista; älä koske levyn tasaisiin pintoihin. HUOMAUTUS: Jos levykelkka ei ole kokonaan ulkona, kallista levyä, kun poistat sen. 4. Sulje levykelkka ja aseta levy suojakoteloon. ExpressCard-korttien käyttäminen ExpressCard on nopea PC-kortti, joka asetetaan ExpressCard-korttipaikkaan. Tavallisten PC-korttien tavoin ExpressCard-kortit täyttävät Personal Computer Memory Card International Associationin (PCMCIA:n) määrittämät standardit. ExpressCard tukee useita erilaisia sovelluksia. Sitä on saatavana kahta eri kokoa: ExpressCard/34 ja ExpressCard/54. Telakointiaseman ExpressCard-korttipaikassa voidaan käyttää kumpaa tahansa korttia. ExpressCard-kortin asettaminen paikalleen VAROITUS: Käytä mahdollisimman vähän voimaa, kun asetat ExpressCard-kortin paikalleen, jotta ExpressCard-kortin liittimet eivät vahingoitu. Aseta ExpressCard-kortti paikalleen seuraavasti: 1. Jos suojalevy on asennettu, paina voimakkaasti sen oikeata puolta ja irrota se nopeasti. 2. Käännä ExpressCard-kortti nimiöpuoli ylöspäin siten, että kortin liittimet ovat telakointiasemaa kohti. Vaihdettavien SATA-asemien paikan käyttäminen 13

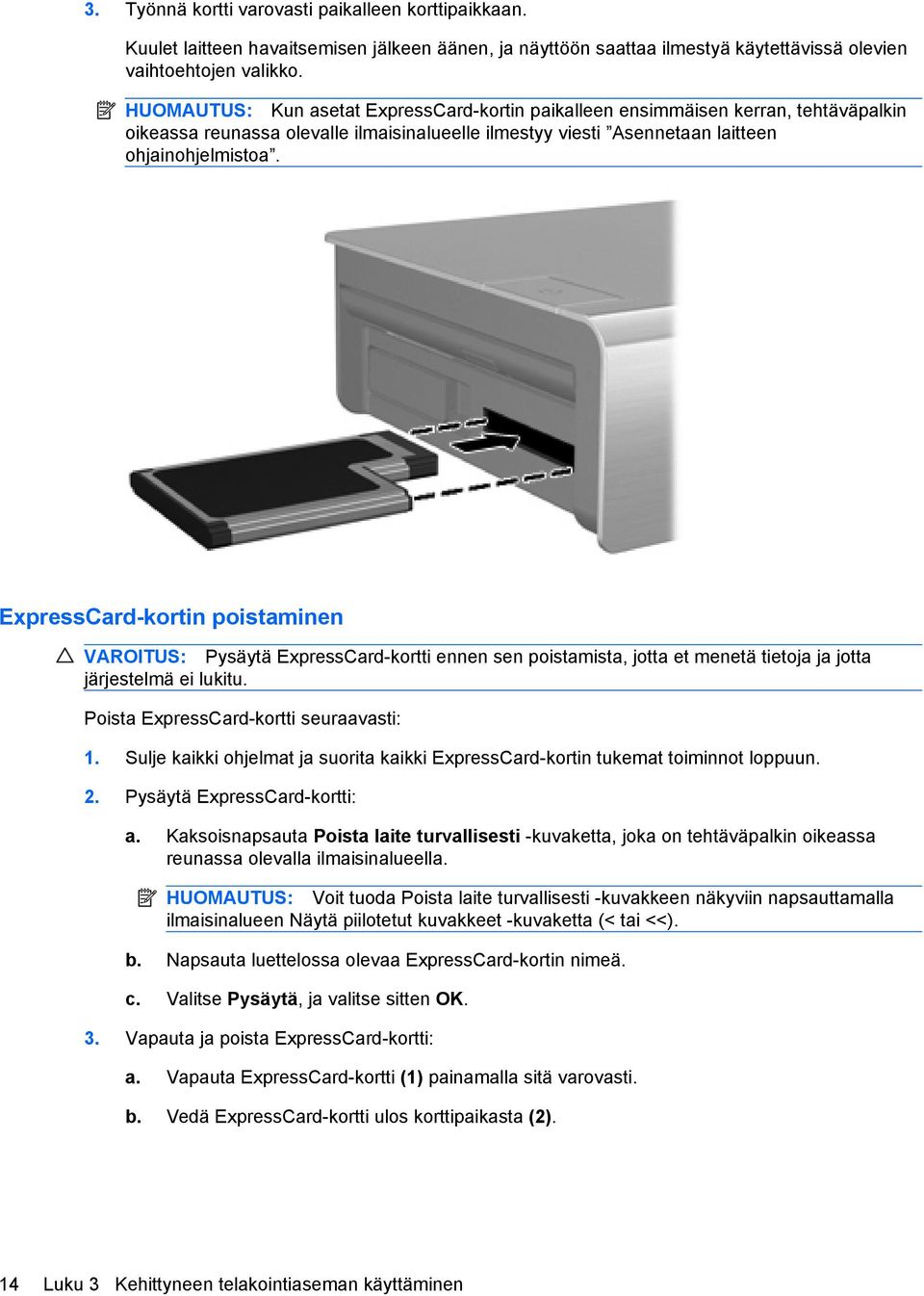

18 3. Työnnä kortti varovasti paikalleen korttipaikkaan. Kuulet laitteen havaitsemisen jälkeen äänen, ja näyttöön saattaa ilmestyä käytettävissä olevien vaihtoehtojen valikko. HUOMAUTUS: Kun asetat ExpressCard-kortin paikalleen ensimmäisen kerran, tehtäväpalkin oikeassa reunassa olevalle ilmaisinalueelle ilmestyy viesti Asennetaan laitteen ohjainohjelmistoa. ExpressCard-kortin poistaminen VAROITUS: Pysäytä ExpressCard-kortti ennen sen poistamista, jotta et menetä tietoja ja jotta järjestelmä ei lukitu. Poista ExpressCard-kortti seuraavasti: 1. Sulje kaikki ohjelmat ja suorita kaikki ExpressCard-kortin tukemat toiminnot loppuun. 2. Pysäytä ExpressCard-kortti: a. Kaksoisnapsauta Poista laite turvallisesti -kuvaketta, joka on tehtäväpalkin oikeassa reunassa olevalla ilmaisinalueella. HUOMAUTUS: Voit tuoda Poista laite turvallisesti -kuvakkeen näkyviin napsauttamalla ilmaisinalueen Näytä piilotetut kuvakkeet -kuvaketta (< tai <<). b. Napsauta luettelossa olevaa ExpressCard-kortin nimeä. c. Valitse Pysäytä, ja valitse sitten OK. 3. Vapauta ja poista ExpressCard-kortti: a. Vapauta ExpressCard-kortti (1) painamalla sitä varovasti. b. Vedä ExpressCard-kortti ulos korttipaikasta (2). 14 Luku 3 Kehittyneen telakointiaseman käyttäminen

19 HP:n Kensington-vaijerilukon asentaminen HUOMAUTUS: Lukitusvaijeri on suunniteltu torjumaan uhat, mutta sen avulla ei välttämättä voi estää tietokoneen tai telakointiaseman väärinkäyttöä tai varastamista. HP:n Kensington-vaijerilukkoa (myytävänä erikseen) käytetään telakointiaseman, telakointiasemaan liitetyn tietokoneen ja vaihdettavan SATA-aseman kiinnittämiseen. Kiinnitä vaijerilukko telakointiaseman oikealla sivulla olevaan sisäänrakennettuun vaijerilukon paikkaan seuraavissa ohjeissa esitetyllä tavalla. HP:n Kensington-vaijerilukon asentaminen 15

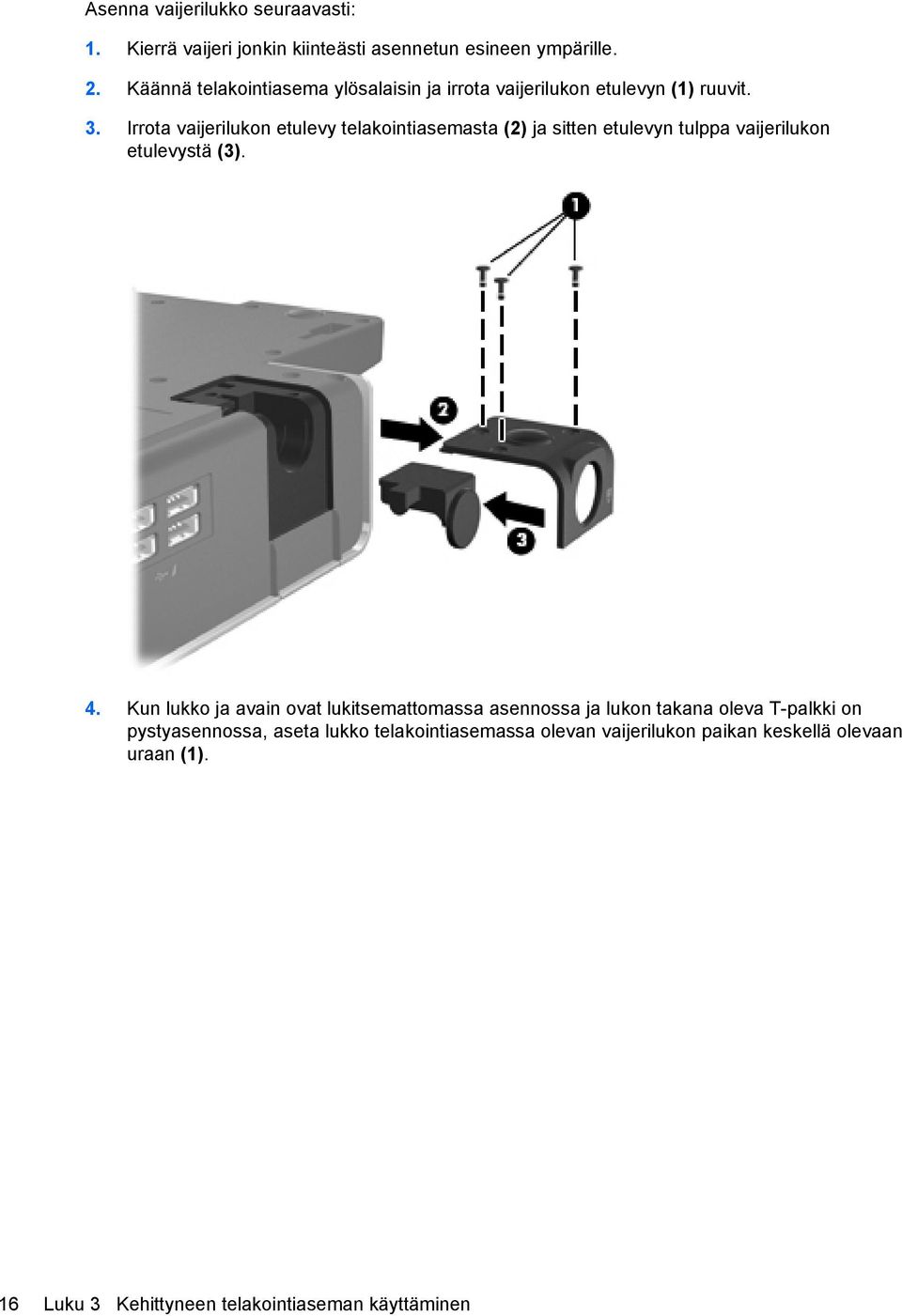

20 Asenna vaijerilukko seuraavasti: 1. Kierrä vaijeri jonkin kiinteästi asennetun esineen ympärille. 2. Käännä telakointiasema ylösalaisin ja irrota vaijerilukon etulevyn (1) ruuvit. 3. Irrota vaijerilukon etulevy telakointiasemasta (2) ja sitten etulevyn tulppa vaijerilukon etulevystä (3). 4. Kun lukko ja avain ovat lukitsemattomassa asennossa ja lukon takana oleva T-palkki on pystyasennossa, aseta lukko telakointiasemassa olevan vaijerilukon paikan keskellä olevaan uraan (1). 16 Luku 3 Kehittyneen telakointiaseman käyttäminen

21 5. Aseta kaapeli telakointiaseman pohjassa olevaan uritettuun kaapelikanavaan (2). 6. Käännä avainta vastapäivään ja lukitse lukko (1). 7. Irrota avain lukosta (2). 8. Kiinnitä vaijerilukon etulevy telakointiasemaan (3). 9. Kiinnitä etulevy ruuveilla (4). Seuraavassa kuvassa on telakointiasema, jossa on HP:n Kensington-vaijerilukko. HP:n Kensington-vaijerilukon asentaminen 17

22 18 Luku 3 Kehittyneen telakointiaseman käyttäminen

23 A Vianmääritys Tässä osassa on kolme resurssia, joiden avulla voit ratkaista telakointiaseman käytön aikana mahdollisesti esiintyvät ongelmat. Kokeile näitä resursseja seuraavassa järjestyksessä: Monet ongelmat voidaan ratkaista seuraavassa Yleisten ongelmien ratkaiseminen -kohdassa esitettyjen ohjeiden avulla. Jos haluat käyttää ohjetta ja tukea, valitse Käynnistä > Ohje ja tuki. Ohje ja tuki -osiosta saat tietoa käyttöjärjestelmästä. Siellä olevasta tietokannasta voit myös etsiä ohjeiden aiheita, joita HP ja Microsoft päivittävät säännöllisesti. Kirjoittamalla lisätarvikkeen nimen (esimerkiksi telakointiasema) voit etsiä aiheeseen liittyviä artikkeleita HP:n ja Microsoftin Knowledge Base -tietokannoista. Lisäneuvoja saat HP:n WWW-sivustosta osoitteesta Valitse täällä maasi tai alueesi. Yleisten ongelmien ratkaiseminen Telakointiin ja telakoinnin irrottamiseen liittyvät ongelmat ja niiden ratkaisut Ongelma Mahdollinen syy Ratkaisu Tietokonetta ei ole kiinnitetty kunnolla telakointiasemaan. Tietokone on käynnissä ja telakoitu oikein, mutta virran merkkivalo ja telakoinnin merkkivalo eivät pala. Kaikki portit tai liittimet eivät toimi, vaikka telakoinnin merkkivalo palaa. Tietokone on mahdollisesti kohdistettu oikein, mutta se ei ehkä ole kunnolla paikallaan tai telakoituna telakointiasemaan. Virtajohtoa ei ole kytketty telakointiasemaan tai pistorasiaan. Tietokone on mahdollisesti kohdistettu oikein, mutta se ei ehkä ole kunnolla paikallaan tai telakoituna telakointiasemaan. Nosta tietokonetta telakointiasemasta poispäin. Kohdista sen jälkeen tietokoneessa oleva visuaalinen kohdistusmerkki telakointiasemassa olevaan merkkiin ja kiinnitä tietokone uudelleen. Varmista, että tietokone on kohdistettu oikein, kunnolla paikallaan ja oikein telakoitu painamalla tietokonetta varovasti alaspäin, kunnes kuulet naksahduksen. Jos tietokoneeseen on kiinnitetty lisälaitteita, niiden pitäisi nyt toimia oikein. Kytke virtajohto oikein. Nosta tietokonetta telakointiasemasta poispäin. Kohdista sen jälkeen tietokoneessa oleva visuaalinen kohdistusmerkki telakointiasemassa olevaan merkkiin ja kiinnitä tietokone uudelleen. Varmista, että tietokone on kohdistettu oikein, kunnolla paikallaan ja Yleisten ongelmien ratkaiseminen 19

24 oikein telakoitu painamalla tietokonetta varovasti alaspäin, kunnes kuulet naksahduksen. Jos tietokoneeseen on kiinnitetty lisälaitteita, niiden pitäisi nyt toimia oikein. Tietokone ei irtoa telakointiasemasta. Liittimet saattavat olla jumissa. Paina vapautuspainike kokonaan sisään. Jos tietokone ei irtoa, toista toimenpide. VAROITUS: Jos käytät liiallista voimaa, liittimen nastat voivat vaurioitua. HP:n Kensington-vaijerilukko on lukitussa asennossa. Avaa lukko ja irrota tietokone. Ulkoisiin laitteisiin liittyvät ongelmat ja niiden ratkaisut Ongelma Mahdollinen syy Ratkaisu Uutta laitetta ei tunnisteta järjestelmän osaksi. Tietokone on mahdollisesti kohdistettu oikein, mutta se ei ehkä ole kunnolla paikallaan tai telakoituna telakointiasemaan. Nosta tietokonetta telakointiasemasta poispäin. Kohdista sen jälkeen tietokoneessa oleva visuaalinen kohdistusmerkki telakointiasemassa olevaan merkkiin ja kiinnitä tietokone uudelleen. Varmista, että tietokone on kohdistettu oikein, kunnolla paikallaan ja oikein telakoitu painamalla tietokonetta varovasti alaspäin, kunnes kuulet naksahduksen. Jos tietokoneeseen on kiinnitetty lisälaitteita, ne pitäisi nyt tunnistaa järjestelmän osaksi. Laitekaapeli tai virtajohto on irti. Varmista, että kaikki kaapelit on kiinnitetty kunnolla laitteeseen ja telakointiasemaan. Varmista, että kaikki virtajohdot on kytketty kunnolla laitteeseen tai telakointiasemaan ja pistorasiaan. Laite kytkettiin, kun järjestelmän virta oli kytkettynä. Johdot on yhdistetty väärin. Sinun on mahdollisesti asennettava laiteohjaimet tietokoneeseen. Sammuta tietokone, käynnistä laite (jos mahdollista) ja käynnistä sen jälkeen tietokone uudelleen. Varmista, että laitteen kaapeli on oikeassa telakointiaseman liittimessä. Asenna ohjaimet laitteen valmistajan ohjeiden mukaisesti. Optisen aseman ongelmat ja niiden ratkaisut Ongelma Mahdollinen syy Ratkaisu Järjestelmä ei pysty lukemaan optista levyä. Levy ei ole kunnolla levykelkassa. Levy on ylösalaisin. Poista levy, aseta se uudelleen levykelkkaan ja sulje levykelkka. Poista levy, käännä se ympäri ja sulje levykelkka. 20 Liite A Vianmääritys

25 Levy voi olla likainen tai naarmuuntunut. Käytä toista levyä. Järjestelmä ei pysty avaamaan levykelkkaa. Levy ei ole kunnolla levykelkassa. Sammuta tietokone, avaa levykelkka manuaalisesti kappaleen 3 "Kehittyneen telakointiaseman käyttäminen" kohdassa "Optisten levyjen asettaminen paikalleen ja poistaminen" kerrotulla tavalla. Telakointiasema ei saa virtaa. Käynnistä järjestelmä ja poista levy. Poista levy manuaalisesti kappaleen 3 "Kehittyneen telakointiaseman käyttäminen" kohdassa "Levykelkan manuaalinen avaaminen" kerrotulla tavalla. Vaihdettavien SATA-asemien paikkaan liittyvät ongelmat ja niiden ratkaisut Ongelma Mahdollinen syy Ratkaisu Vaihdettavien SATA-asemien paikassa olevaa asemaa ei tunnisteta. Asemaa ei ole asennettu kunnolla paikkaan. Asema asennettiin, kun järjestelmän virta oli kytkettynä. Irrota asema ja asenna se uudelleen kappaleen 3 "Kehittyneen telakointiaseman käyttäminen" kohdassa "Asemien irrottaminen ja asentaminen" kerrotulla tavalla. Käynnistä tietokone uudelleen, kun asema on paikassa. Yleisten ongelmien ratkaiseminen 21

26 Hakemisto A asemat asentaminen 10 irrottaminen 11 D digitaalinen video (DVI) -portti, tunnistaminen 4 E ExpressCard asettaminen paikalleen 13 poistaminen 14 ExpressCard-korttipaikka, tunnistaminen 2 H hiiren liitin, tunnistaminen 3 HP:n Kensington-vaijerilukko, asentaminen 15 I Intel Rapid Recovery Technology 11 K korttipaikat ExpressCard 2 kuulokeliitäntä, tunnistaminen 3 L liittimet hiiri 3 näppäimistö 4 telakointi 1 virta 4 liitännät RJ-11 (modeemi) 4 RJ-45 (verkko) 4 äänilähtö (kuulokkeet) 3 äänitulo 4 lukitusvaijerin kiinnityspaikka, tunnistaminen 3 M merkkivalot telakointi 1, 3 virta 1, 2, 4 mikrofoniliitäntä, tunnistaminen 4 modeemiliitäntä, tunnistaminen 4 N näppäimistöliitin, tunnistaminen 4 näyttötelineen portti, tunnistaminen 3 O optinen asema, vianmääritys 20 optinen levy asettaminen paikalleen 12 poistaminen 12 poistaminen manuaalisesti 12 P paikat lukitusvaijeri 3 vaijerilukko 3 painikkeet tietokoneen vapautuspainike 1, 3 virta 1, 2 portit digitaalinen video (DVI) -portti 4 näyttöteline 3 rinnakkaisportti 3 sarjaportti 4 ulkoinen näyttö 4 USB 3, 4 R rinnakkaisportti, tunnistaminen 3 RJ-11 (modeemi) -liitäntä, tunnistaminen 4 RJ-45 (verkko) -liitäntä, tunnistaminen 4 S sarjaportti, tunnistaminen 4 sisäänrakennetun vaijerilukon paikka, tunnistaminen 3 T telakoinnin irrottaminen, vianmääritys 19 telakoinnin merkkivalo, tunnistaminen 1, 3 telakointi, vianmääritys 19 telakointiliitin, tunnistaminen 1 telakointituet, tunnistaminen 1 tietokone käynnistäminen ja sammuttaminen 9 telakoinnin irrottaminen 8 telakointi 6 tietokoneen käynnistäminen 9 tietokoneen sammuttaminen 9 tietokoneen telakoinnin irrottaminen 8 tietokoneen telakointi 6 tietokoneen vapautusmekanismit, tunnistaminen 1 tietokoneen vapautuspainike, tunnistaminen 1, 3 Turvallisen ja mukavan työympäristön opas 4 U ulkoisen näytön portti, tunnistaminen 4 22 Hakemisto

27 ulkoiset laitteet, vianmääritys 20 USB-portit, tunnistaminen 3, 4 V vaihdettavien SATA-asemien paikka käyttäminen 9 vapautusvipu 2 vianmääritys 21 Vaihdettavien SATA-asemien paikka tunnistaminen 2 vaijerilukon paikka, tunnistaminen 3 verkkoliitäntä, tunnistaminen 4 verkkovirtalaite, liittäminen 5 verkkovirtalaitteen liittäminen 5 vianmääritys optisten asemien ongelmat 20 telakoinnin irrottaminen 19 telakointiin liittyvät ongelmat 19 ulkoisten laitteiden ongelmat 20 vaihdettavien SATA-asemien paikka 21 virran merkkivalo, tunnistaminen 1, 2, 4 virtaliitin, tunnistaminen 4 virtapainike, tunnistaminen 1, 2 visuaalinen kohdistusmerkki, tunnistaminen 1 Ä äänilähdön (kuulokkeiden) liitäntä, tunnistaminen 3 äänitulon (mikrofonin) liitäntä, tunnistaminen 4 Hakemisto 23
