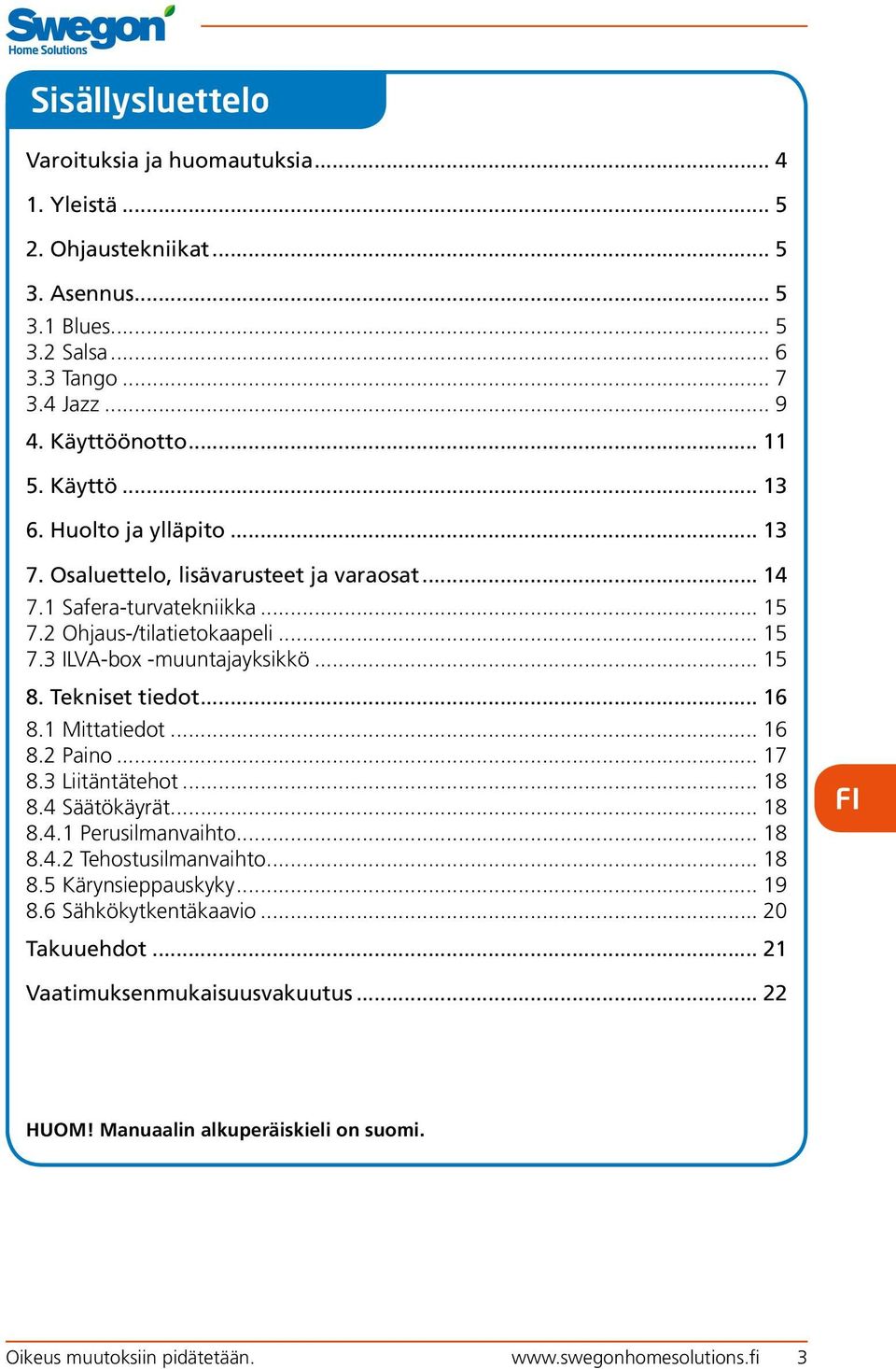

3 Sisällysluettelo Varoituksia ja huomautuksia Yleistä Ohjaustekniikat Asennus Blues Salsa Tango Jazz Käyttöönotto Käyttö Huolto ja ylläpito Osaluettelo, lisävarusteet ja varaosat Safera-turvatekniikka Ohjaus-/tilatietokaapeli ILVA-box -muuntajayksikkö Tekniset tiedot Mittatiedot Paino Liitäntätehot Säätökäyrät Perusilmanvaihto Tehostusilmanvaihto Kärynsieppauskyky Sähkökytkentäkaavio Takuuehdot FI Vaatimuksenmukaisuusvakuutus HUOM! Manuaalin alkuperäiskieli on suomi. Oikeus muutoksiin pidätetään. 3

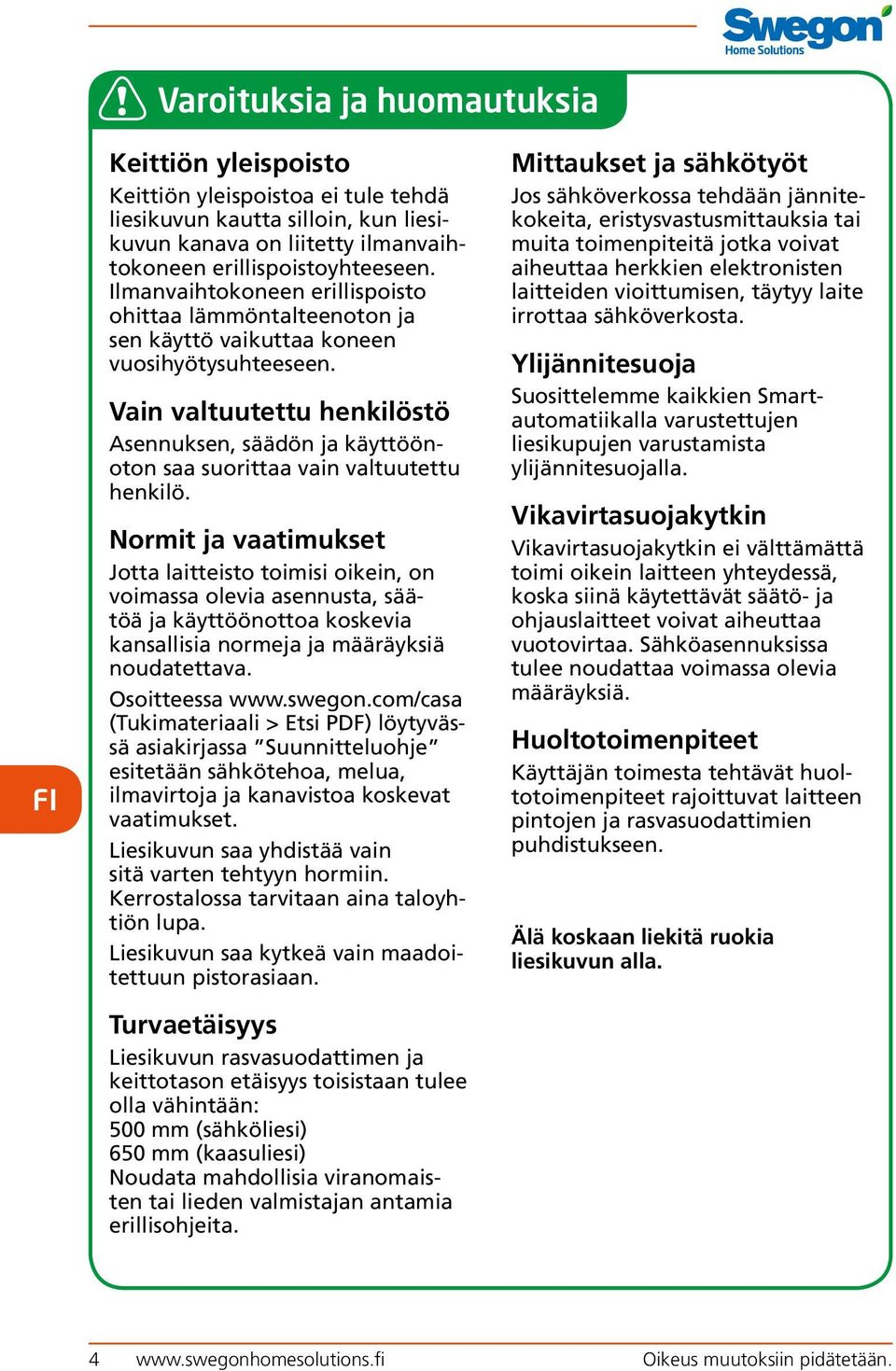

4 ! Varoituksia ja huomautuksia FI Keittiön yleispoisto Keittiön yleispoistoa ei tule tehdä liesikuvun kautta silloin, kun liesikuvun kanava on liitetty ilmanvaihtokoneen erillispoistoyhteeseen. Ilmanvaihtokoneen erillispoisto ohittaa lämmöntalteenoton ja sen käyttö vaikuttaa koneen vuosihyötysuhteeseen. Vain valtuutettu henkilöstö Asennuksen, säädön ja käyttöönoton saa suorittaa vain valtuutettu henkilö. Normit ja vaatimukset Jotta laitteisto toimisi oikein, on voimassa olevia asennusta, säätöä ja käyttöönottoa koskevia kansallisia normeja ja määräyksiä noudatettava. Osoitteessa (Tukimateriaali > Etsi PDF) löytyvässä asiakirjassa Suunnitteluohje esitetään sähkötehoa, melua, ilmavirtoja ja kanavistoa koskevat vaatimukset. Liesikuvun saa yhdistää vain sitä varten tehtyyn hormiin. Kerrostalossa tarvitaan aina taloyhtiön lupa. Liesikuvun saa kytkeä vain maadoitettuun pistorasiaan. Turvaetäisyys Liesikuvun rasvasuodattimen ja keittotason etäisyys toisistaan tulee olla vähintään: 500 mm (sähköliesi) 650 mm (kaasuliesi) Noudata mahdollisia viranomaisten tai lieden valmistajan antamia erillisohjeita. Mittaukset ja sähkötyöt Jos sähköverkossa tehdään jännitekokeita, eristysvastusmittauksia tai muita toimenpiteitä jotka voivat aiheuttaa herkkien elektronisten laitteiden vioittumisen, täytyy laite irrottaa sähköverkosta. Ylijännitesuoja Suosittelemme kaikkien Smartautomatiikalla varustettujen liesikupujen varustamista ylijännitesuojalla. Vikavirtasuojakytkin Vikavirtasuojakytkin ei välttämättä toimi oikein laitteen yhteydessä, koska siinä käytettävät säätö- ja ohjauslaitteet voivat aiheuttaa vuotovirtaa. Sähköasennuksissa tulee noudattaa voimassa olevia määräyksiä. Huoltotoimenpiteet Käyttäjän toimesta tehtävät huoltotoimenpiteet rajoittuvat laitteen pintojen ja rasvasuodattimien puhdistukseen. Älä koskaan liekitä ruokia liesikuvun alla. 4 Oikeus muutoksiin pidätetään.

5 1. Yleistä Liesikuvulla on keskeinen rooli kodin ilmanvaihtojärjestelmässä. On tärkeää, että liesikupu poistaa käryt tehokkaasti ja hiljaisesti. Kaikki Swegon CASA -liesikuvut sulautuvat tyylikkään ja selkeälinjaisen muotoilunsa ansiosta erittäin hyvin osaksi modernin keittiön kalustusta. Suunnittelussa on kiinnitetty erityistä huomiota käyttömukavuuteen, ja kuvuissa on suosittu sileitä, helposti puhdistettavia pintoja. Ruostumattomasta teräksestä valmistetut rasvasuodattimet on helppo puhdistaa. Kupujen valaistus on toteutettu huoltovapailla LED-valoilla (4000 K). 2. Ohjaustekniikat Smart & Premium Swegon CASA -liesikuvuilla voidaan ohjata Smart- ja Premium-ohjaustekniikalla varustettuja ilmanvaihtokoneita. Kun kuvulla on tarkoitus ohjata ILVAmuuntajatekniikan ilmanvaihtokonetta tai huippuimuria, kytketään ohjaus- ja sähkökaapelit ILVA boxin asennusohjeen mukaisesti. 3.1 Blues Swegon CASA Blues -liesikuvun voi asentaa toimitukseen sisältyvien kiinnitystarvikkeiden avulla keittiön yläkaapiston yhteyteen. Seinäasennusta varten on lisävarusteena saatavilla hormisuoja. Asennus kaapiston yhteyteen Valmistele liesikupu asennusta varten kiinnittämällä varustepussista löytyvät neljä kulmarautaa kuvun päälle oheisen kuvan mukaisesti. Ruuvaa kuvun sivuille tulevat kulmaraudat keittiön sivukaapit ja maustekaappi huomioon ottaen sopivaan paikkaan. EC-huippuimuri Swegon CASA Smart -liesikuvulla voidaan ohjata EC-puhaltimella varustettua huippuimuria. 3. Asennus Pura kupu pahvilaatikosta ja tarkasta, että se on ehjä. Viallista tuotetta ei saa asentaa eikä ottaa käyttöön. Liesi kannattaa suojata asennuksen ajaksi esimerkiksi liesikuvun pakkauskartongilla. Käsittele liesikupua varoen asennuksen aikana. Kaikki kuvut on varustettu pistotulpalla, joka toimii päävirtakatkaisijana. Kuvun kytkemistä varten tarkoitettu pistorasia tulee asentaa helposti saavutettavaan paikkaan. Jos kuvun yhteyteen asennetaan Safera-turvatekniikka, tarvitaan kaksiosainen pistorasia. Liesikupu liitetään modulaarikaapelilla Smarttai Premium-ohjaustekniikan ilmanvaihtokoneeseen. Jos modulaarikaapeli viedään rakenteiden (esim. seinän) sisällä, tulee johdotus putkittaa 20 mm:n putkella mahdollista vaihtotarvetta varten. Kiinnitä kupu seinään ja viereisiin yläkaappeihin. Varmista, että kupu tulee vaakasuoraan. Keittotason ja liesikuvun rasvasuodattimen välisen turvaetäisyyden tulee olla vähintään 500 mm. Kaasulieden yhteydessä turvaetäisyys on vähintään 650 mm. Kun kupu on asennettu seinään, kytke ilmastointiputki poistokanavasta liesikuvun lähtökaulukseen. Kytke lopuksi liesikupu pistorasiaan ja asenna maustekaappi tai peitelevy kuvun yläpuolelle. FI Oikeus muutoksiin pidätetään. 5

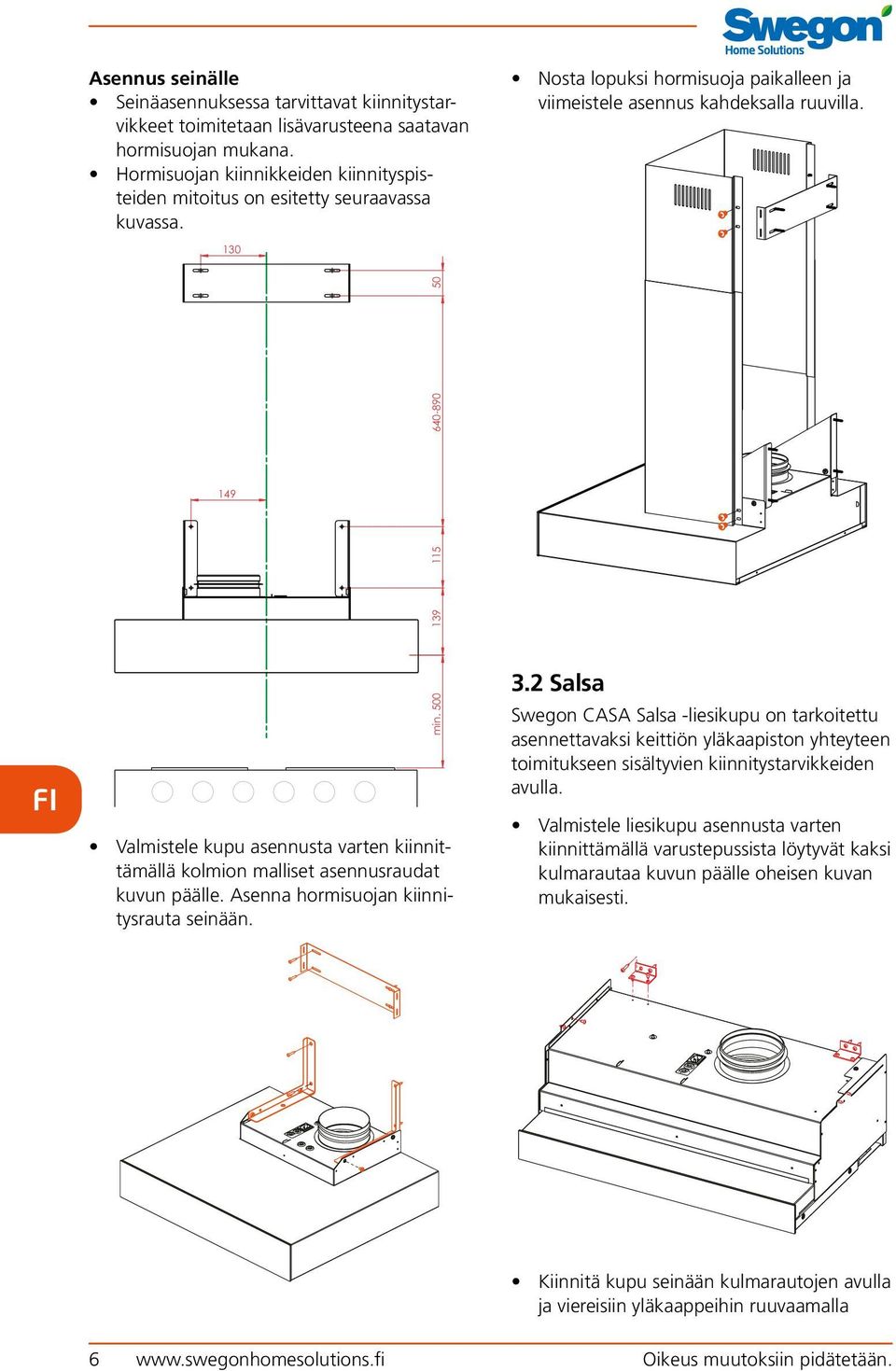

6 Asennus seinälle Seinäasennuksessa tarvittavat kiinnitystarvikkeet toimitetaan lisävarusteena saatavan hormisuojan mukana. Hormisuojan kiinnikkeiden kiinnityspisteiden mitoitus on esitetty seuraavassa kuvassa. Nosta lopuksi hormisuoja paikalleen ja viimeistele asennus kahdeksalla ruuvilla FI Valmistele kupu asennusta varten kiinnittämällä kolmion malliset asennusraudat kuvun päälle. Asenna hormisuojan kiinnitysrauta seinään. min Salsa Swegon CASA Salsa -liesikupu on tarkoitettu asennettavaksi keittiön yläkaapiston yhteyteen toimitukseen sisältyvien kiinnitystarvikkeiden avulla. Valmistele liesikupu asennusta varten kiinnittämällä varustepussista löytyvät kaksi kulmarautaa kuvun päälle oheisen kuvan mukaisesti. Kiinnitä kupu seinään kulmarautojen avulla ja viereisiin yläkaappeihin ruuvaamalla 6 Oikeus muutoksiin pidätetään.

7 kuvun yläosan reunapelleissä olevien reikien läpi (ks. edellinen kuva). Varmista, että kupu tulee vaakasuoraan. Keittotason ja liesikuvun rasvasuodattimen välisen turvaetäisyyden tulee olla vähintään 500 mm. Kaasulieden yhteydessä turvaetäisyys on vähintään 650 mm. Säädä kuvun kiinni asento siten, että se tulee syvyyssuunnassa linjaan yläkaappien kanssa. Säätöruuvi on merkitty alla olevaan kuvaan punaisella. Säätöruuvin (M6 kierre) voi tarvittaessa vaihtaa pidempään, jos yläkaappien syvyys on enemmän kuin 330 mm. Säätöruuvin sopivan pituuden voi arvioida vähentämällä yläkaapin rungon syvyydestä 285 mm. korkeus voi olla enimmillään 870 mm, suoralla kanavalla. Tätä korkeampi ovi edellyttää käyrien hyödyntämistä kanavan asennuksessa. Merkkaa lieden keskilinja seinään ja kiinnitä liesikuvun asennusraudat oheisen kuvan mukaisesti. Huomioi, että mikäli yläkaapiston syvyys on enemmän kuin 300 mm, asennusrautojen ja seinän väliin on asennettava sopivan paksuinen levy, jotta kuvun etureuna tulee samalle tasolle yläkaappien runkojen kanssa ,8 min FI Kun kupu on asennettu seinään, kytke ilmastointiputki poistokanavasta liesikuvun lähtökaulukseen. Kytke lopuksi liesikupu pistorasiaan ja asenna peitelevy tai maustekaappi kuvun yläpuolelle. Kuvun sivuseinät voi halutessaan kiinnittää viereisiin kaappeihin laittamalla sivuseinien alareunan pokkauksiin puukapulat ja kiertämällä niihin ruuvit sivukaappien seinien läpi. 3.3 Tango Swegon CASA Tango -liesikupu on tarkoitettu asennettavaksi keittiön yläkaapiston yhteyteen toimitukseen sisältyvien kiinnitystarvikkeiden avulla. Kupuun asennettavan kalusteoven suurin mahdollinen korkeus ilman kanavaeristystä on 940 mm. Huomioi kanavan mahdollisen eristyksen vaikutus kalusteoven valinnassa. Esimerkiksi käytettäessä 30 mm eristekerrosta kalusteoven min. 60 Oikeus muutoksiin pidätetään. 7

8 Nosta liesikupu paikalleen asennusrautojen varaan ja säädä se vaakasuoraan kiristämällä tai löysäämällä kuvun yläpinnalla olevia hienosäätöruuveja (A). Varmista asennus kiinnittämällä neljä ruuvia (B) kuvun sisältä takaseinän läpi kiinnitysrautoihin. Nosta ovi paikoilleen siten, että ruuvit osuvat kuvun avaimenreikä-aukkoihin. Säädä ovi suoraan pystysuunnassa ja kiristä ruuvit ja ruuvaa loput kiinnitysruuvit (4 kpl) paikoilleen. A A B B B B FI Kun kupu on asennettu seinään, kytke ilmastointiputki poistoilmakanavasta liesikuvun lähtökaulukseen. Asenna kiinnitysruuvit (A) kalusteoven sisäpintaan seuraavan mittakuvan mukaisesti. Älä kierrä ruuveja loppuun asti, jotta saat ne pujotettua läpi kuvun avaimenreikä-aukoista. 350 / / 300 Hienosäädä kuvun kiinni asento siten, että kalusteovi tulee syvyyssuunnassa linjaan yläkaappien kanssa. A A 364, x 175 / / 420 Kytke lopuksi liesikupu pistorasiaan. 8 Oikeus muutoksiin pidätetään.

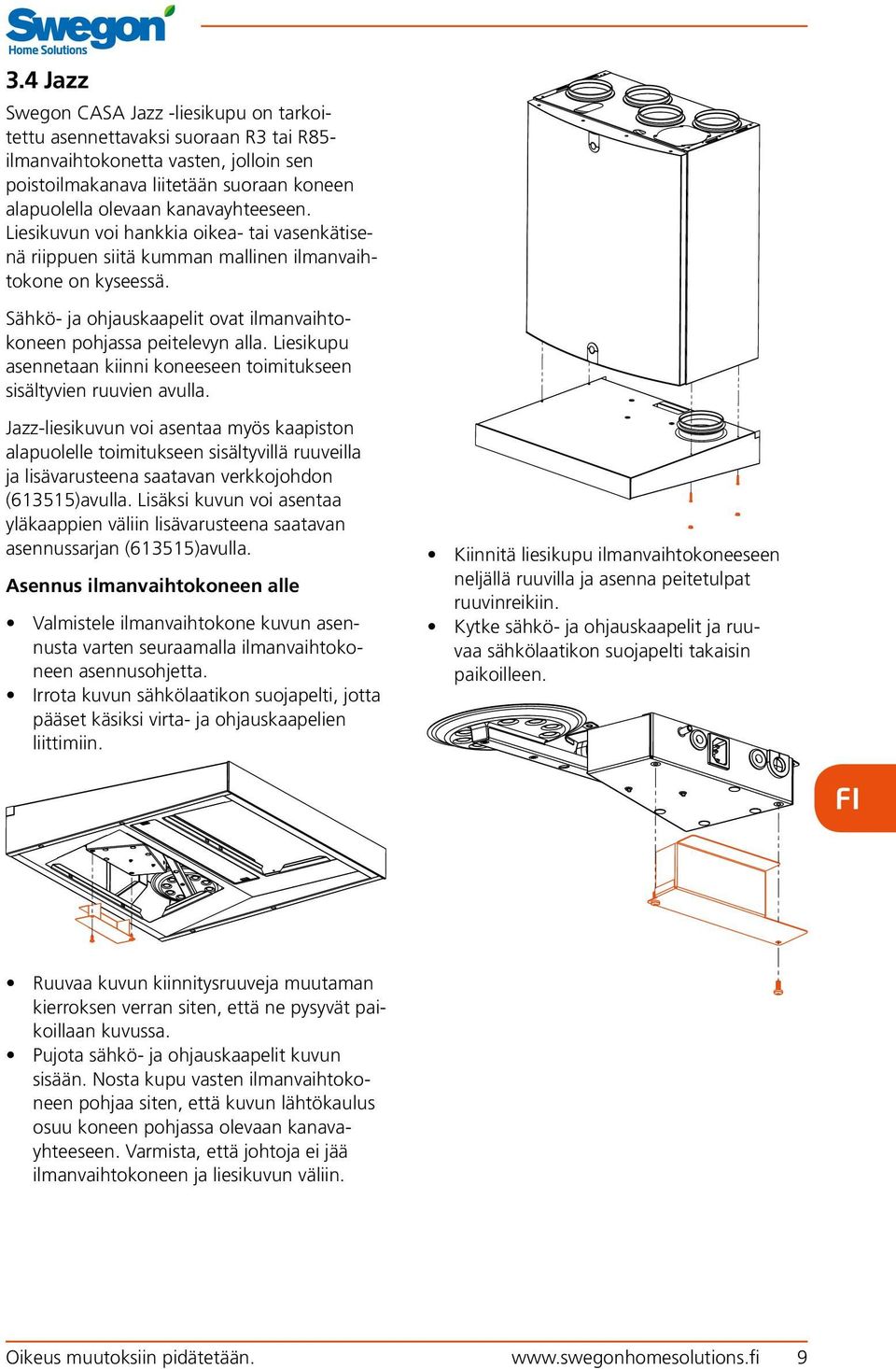

9 3.4 Jazz Swegon CASA Jazz -liesikupu on tarkoitettu asennettavaksi suoraan R3 tai R85- ilmanvaihtokonetta vasten, jolloin sen poistoilmakanava liitetään suoraan koneen alapuolella olevaan kanavayhteeseen. Liesikuvun voi hankkia oikea- tai vasenkätisenä riippuen siitä kumman mallinen ilmanvaihtokone on kyseessä. Sähkö- ja ohjauskaapelit ovat ilmanvaihtokoneen pohjassa peitelevyn alla. Liesikupu asennetaan kiinni koneeseen toimitukseen sisältyvien ruuvien avulla. Jazz-liesikuvun voi asentaa myös kaapiston alapuolelle toimitukseen sisältyvillä ruuveilla ja lisävarusteena saatavan verkkojohdon (613515)avulla. Lisäksi kuvun voi asentaa yläkaappien väliin lisävarusteena saatavan asennussarjan (613515)avulla. Asennus ilmanvaihtokoneen alle Valmistele ilmanvaihtokone kuvun asennusta varten seuraamalla ilmanvaihtokoneen asennusohjetta. Irrota kuvun sähkölaatikon suojapelti, jotta pääset käsiksi virta- ja ohjauskaapelien liittimiin. Kiinnitä liesikupu ilmanvaihtokoneeseen neljällä ruuvilla ja asenna peitetulpat ruuvinreikiin. Kytke sähkö- ja ohjauskaapelit ja ruuvaa sähkölaatikon suojapelti takaisin paikoilleen. FI Ruuvaa kuvun kiinnitysruuveja muutaman kierroksen verran siten, että ne pysyvät paikoillaan kuvussa. Pujota sähkö- ja ohjauskaapelit kuvun sisään. Nosta kupu vasten ilmanvaihtokoneen pohjaa siten, että kuvun lähtökaulus osuu koneen pohjassa olevaan kanavayhteeseen. Varmista, että johtoja ei jää ilmanvaihtokoneen ja liesikuvun väliin. Oikeus muutoksiin pidätetään. 9

10 Asennus kaapiston alle Irrota kuvun sähkölaatikon suojapelti, jotta pääset käsiksi virta- ja ohjauskaapelien liittimiin. Asennus kaapiston yhteyteen Irrota kuvun sähkölaatikon suojapelti, jotta pääset käsiksi virta- ja ohjauskaapelien liittimiin. Asenna liesikupu kaapiston alle ruuvaamalla neljä ruuvia kiinni kaapiston runkoon ja asenna peitetulpat ruuvinreikiin. Varmista, että kupu tulee vaakasuoraan. Keittotason ja liesikuvun rasvasuodattimen välisen turvaetäisyyden tulee olla vähintään 500 mm. Kaasulieden yhteydessä turvaetäisyys on vähintään 650 mm. Valmistele liesikupu asennusta varten kiinnittämällä varustepussista (lisävaruste) löytyvät neljä kulmarautaa kuvun päälle oheisen kuvan mukaisesti, sivukaapit ja maustekaappi huomioon ottaen sopivaan paikkaan. FI Kun kupu on asennettu, kytke ilmastointiputki poistokanavasta liesikuvun lähtökaulukseen. Kytke sähkö- ja ohjauskaapelit ja ruuvaa sähkölaatikon suojapelti takaisin paikoilleen. Kiinnitä kupu viereisiin yläkaappeihin. Varmista, että kupu tulee vaakasuoraan. Keittotason ja liesikuvun rasvasuodattimen välisen turvaetäisyyden tulee olla vähintään 500 mm. Kaasulieden yhteydessä turvaetäisyys on vähintään 650 mm. Kun kupu on asennettu, kytke ilmastointiputki poistokanavasta liesikuvun lähtökaulukseen. Kytke sähkö- ja ohjauskaapelit ja ruuvaa sähkölaatikon suojapelti takaisin paikoilleen Oikeus muutoksiin pidätetään.

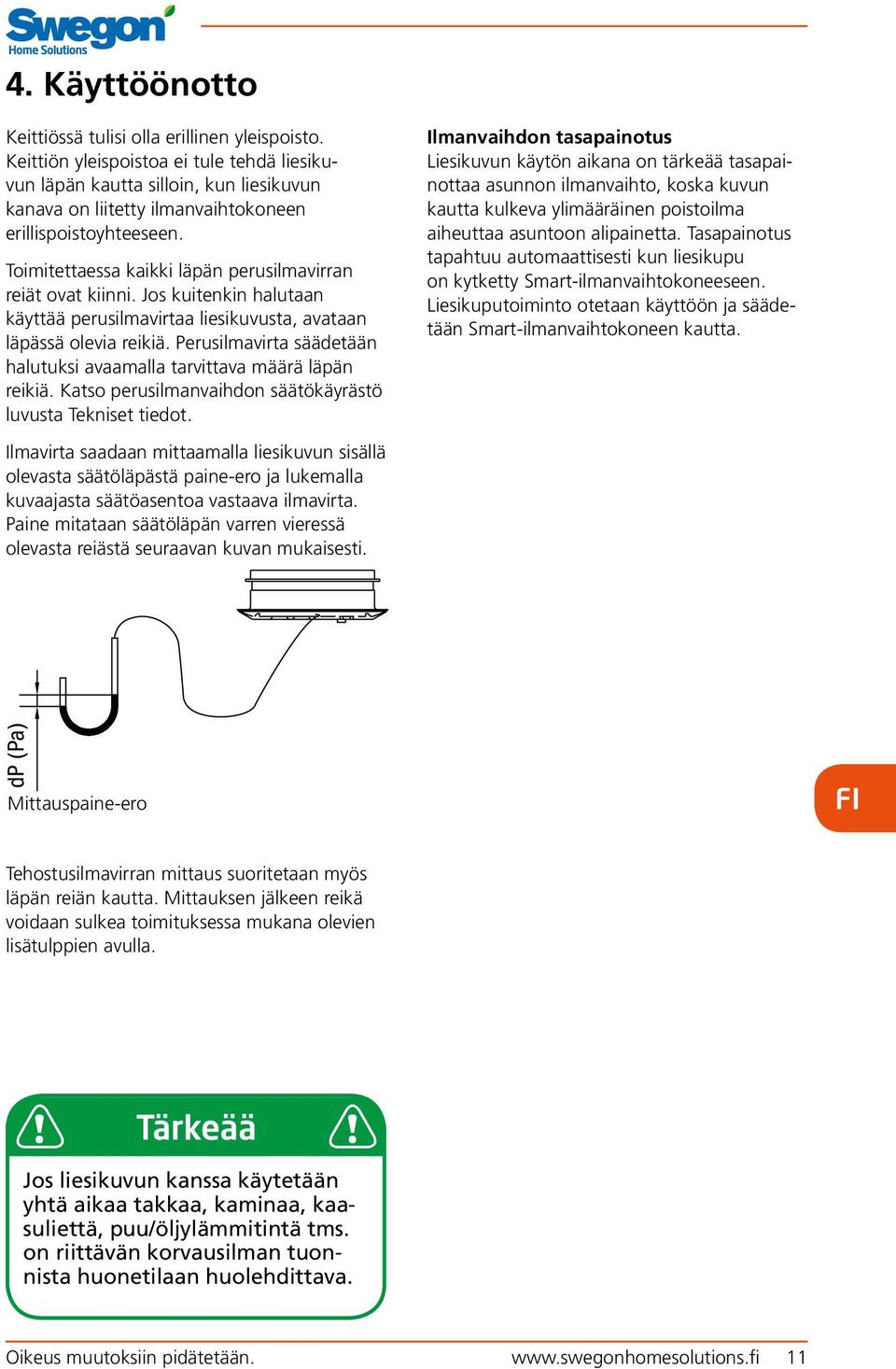

11 4. Käyttöönotto Keittiössä tulisi olla erillinen yleispoisto. Keittiön yleispoistoa ei tule tehdä liesikuvun läpän kautta silloin, kun liesikuvun kanava on liitetty ilmanvaihtokoneen erillispoistoyhteeseen. Toimitettaessa kaikki läpän perusilmavirran reiät ovat kiinni. Jos kuitenkin halutaan käyttää perusilmavirtaa liesikuvusta, avataan läpässä olevia reikiä. Perusilmavirta säädetään halutuksi avaamalla tarvittava määrä läpän reikiä. Katso perusilmanvaihdon säätökäyrästö luvusta Tekniset tiedot. Ilmavirta saadaan mittaamalla liesikuvun sisällä olevasta säätöläpästä paine-ero ja lukemalla kuvaajasta säätöasentoa vastaava ilmavirta. Paine mitataan säätöläpän varren vieressä olevasta reiästä seuraavan kuvan mukaisesti. Ilmanvaihdon tasapainotus Liesikuvun käytön aikana on tärkeää tasapainottaa asunnon ilmanvaihto, koska kuvun kautta kulkeva ylimääräinen poistoilma aiheuttaa asuntoon alipainetta. Tasapainotus tapahtuu automaattisesti kun liesikupu on kytketty Smart-ilmanvaihtokoneeseen. Liesikuputoiminto otetaan käyttöön ja säädetään Smart-ilmanvaihtokoneen kautta. Mittauspaine-ero FI Tehostusilmavirran mittaus suoritetaan myös läpän reiän kautta. Mittauksen jälkeen reikä voidaan sulkea toimituksessa mukana olevien lisätulppien avulla.! Tärkeää Jos liesikuvun kanssa käytetään yhtä aikaa takkaa, kaminaa, kaasuliettä, puu/öljylämmitintä tms. on riittävän korvausilman tuonnista huonetilaan huolehdittava.! Oikeus muutoksiin pidätetään. 11

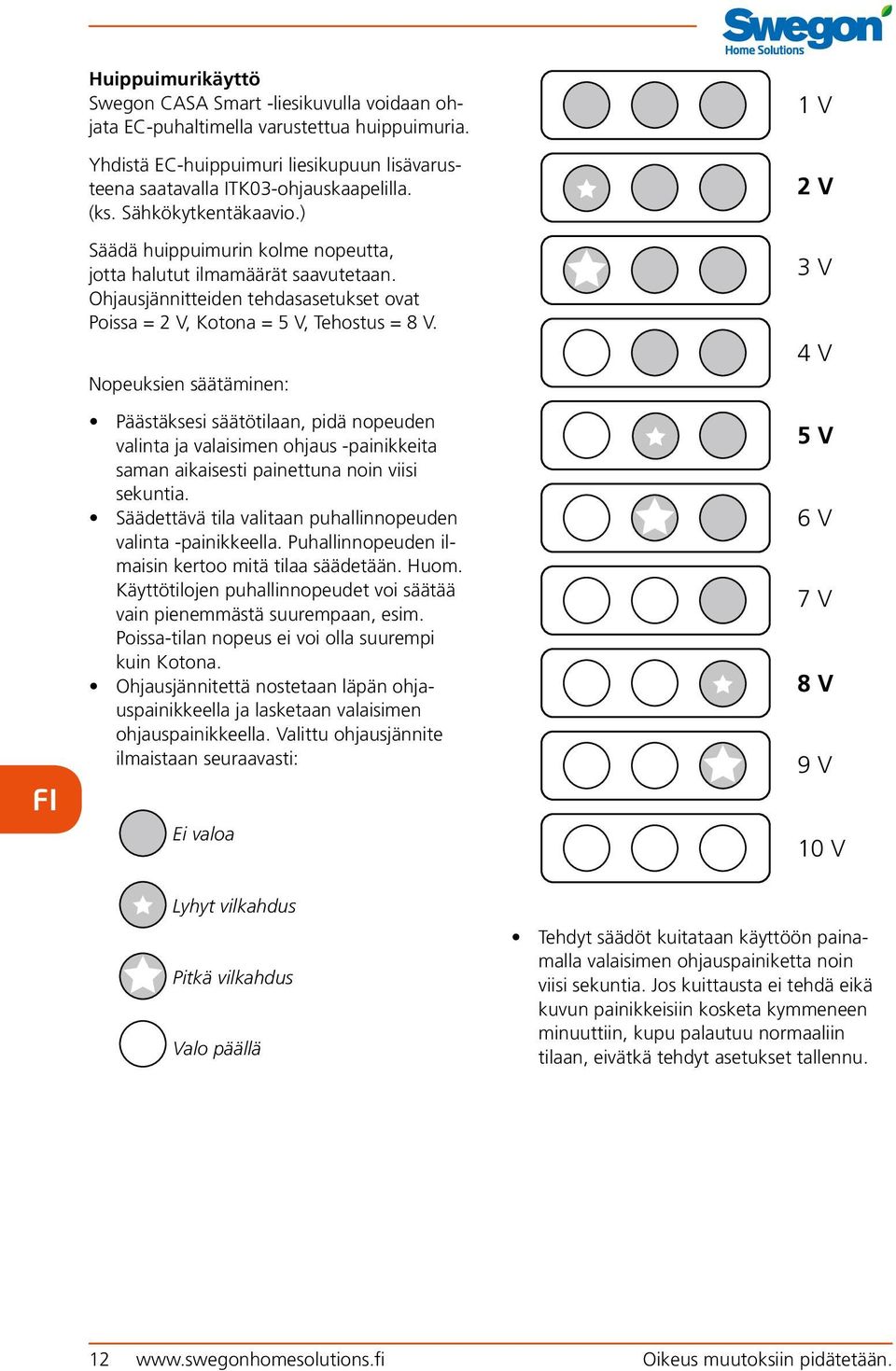

12 FI Huippuimurikäyttö Swegon CASA Smart -liesikuvulla voidaan ohjata EC-puhaltimella varustettua huippuimuria. Yhdistä EC-huippuimuri liesikupuun lisävarusteena saatavalla ITK03-ohjauskaapelilla. (ks. Sähkökytkentäkaavio.) Säädä huippuimurin kolme nopeutta, jotta halutut ilmamäärät saavutetaan. Ohjausjännitteiden tehdasasetukset ovat Poissa = 2 V, Kotona = 5 V, Tehostus = 8 V. Nopeuksien säätäminen: Päästäksesi säätötilaan, pidä nopeuden valinta ja valaisimen ohjaus -painikkeita saman aikaisesti painettuna noin viisi sekuntia. Säädettävä tila valitaan puhallinnopeuden valinta -painikkeella. Puhallinnopeuden ilmaisin kertoo mitä tilaa säädetään. Huom. Käyttötilojen puhallinnopeudet voi säätää vain pienemmästä suurempaan, esim. Poissa-tilan nopeus ei voi olla suurempi kuin Kotona. Ohjausjännitettä nostetaan läpän ohjauspainikkeella ja lasketaan valaisimen ohjauspainikkeella. Valittu ohjausjännite ilmaistaan seuraavasti: Ei valoa 1 V 2 V 3 V 4 V 5 V 6 V 7 V 8 V 9 V 10 V Lyhyt vilkahdus Pitkä vilkahdus Valo päällä Tehdyt säädöt kuitataan käyttöön painamalla valaisimen ohjauspainiketta noin viisi sekuntia. Jos kuittausta ei tehdä eikä kuvun painikkeisiin kosketa kymmeneen minuuttiin, kupu palautuu normaaliin tilaan, eivätkä tehdyt asetukset tallennu Oikeus muutoksiin pidätetään.

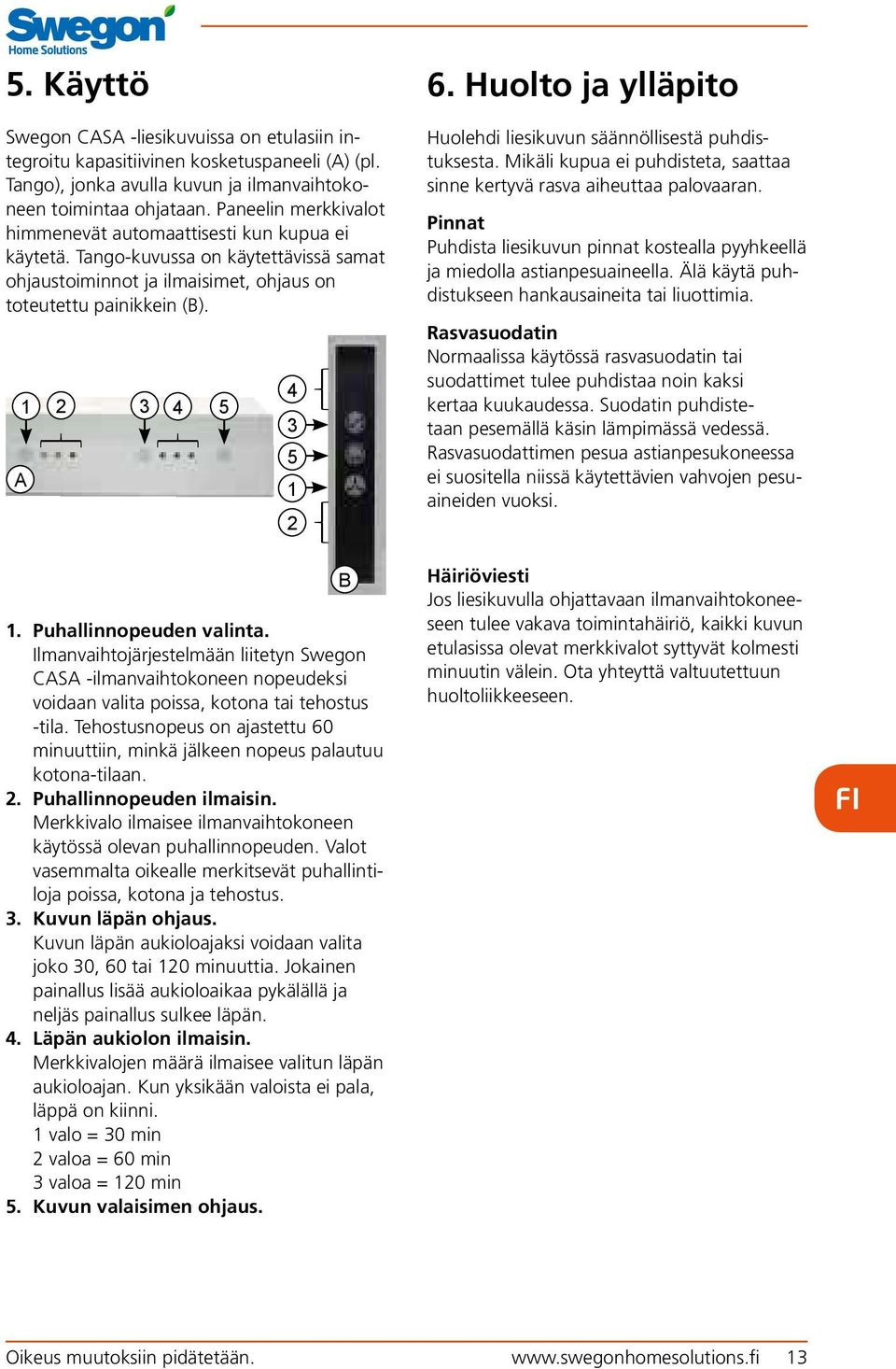

13 5. Käyttö Swegon CASA -liesikuvuissa on etulasiin integroitu kapasitiivinen kosketuspaneeli (A) (pl. Tango), jonka avulla kuvun ja ilmanvaihtokoneen toimintaa ohjataan. Paneelin merkkivalot himmenevät automaattisesti kun kupua ei käytetä. Tango-kuvussa on käytettävissä samat ohjaustoiminnot ja ilmaisimet, ohjaus on toteutettu painikkein (B) A 1. Puhallinnopeuden valinta. Ilmanvaihtojärjestelmään liitetyn Swegon CASA -ilmanvaihtokoneen nopeudeksi voidaan valita poissa, kotona tai tehostus -tila. Tehostusnopeus on ajastettu 60 minuuttiin, minkä jälkeen nopeus palautuu kotona-tilaan. 2. Puhallinnopeuden ilmaisin. Merkkivalo ilmaisee ilmanvaihtokoneen käytössä olevan puhallinnopeuden. Valot vasemmalta oikealle merkitsevät puhallintiloja poissa, kotona ja tehostus. 3. Kuvun läpän ohjaus. Kuvun läpän aukioloajaksi voidaan valita joko 30, 60 tai 120 minuuttia. Jokainen painallus lisää aukioloaikaa pykälällä ja neljäs painallus sulkee läpän. 4. Läpän aukiolon ilmaisin. Merkkivalojen määrä ilmaisee valitun läpän aukioloajan. Kun yksikään valoista ei pala, läppä on kiinni. 1 valo = 30 min 2 valoa = 60 min 3 valoa = 120 min 5. Kuvun valaisimen ohjaus B 6. Huolto ja ylläpito Huolehdi liesikuvun säännöllisestä puhdistuksesta. Mikäli kupua ei puhdisteta, saattaa sinne kertyvä rasva aiheuttaa palovaaran. Pinnat Puhdista liesikuvun pinnat kostealla pyyhkeellä ja miedolla astianpesuaineella. Älä käytä puhdistukseen hankausaineita tai liuottimia. Rasvasuodatin Normaalissa käytössä rasvasuodatin tai suodattimet tulee puhdistaa noin kaksi kertaa kuukaudessa. Suodatin puhdistetaan pesemällä käsin lämpimässä vedessä. Rasvasuodattimen pesua astianpesukoneessa ei suositella niissä käytettävien vahvojen pesuaineiden vuoksi. Häiriöviesti Jos liesikuvulla ohjattavaan ilmanvaihtokoneeseen tulee vakava toimintahäiriö, kaikki kuvun etulasissa olevat merkkivalot syttyvät kolmesti minuutin välein. Ota yhteyttä valtuutettuun huoltoliikkeeseen. FI Oikeus muutoksiin pidätetään. 13

14 7. Osaluettelo, lisävarusteet ja varaosat Blues Salsa Tango Jazz FI LED-paneeli 2. Kosketuspaneelin elektroniikka 3. Etupaneeli 4. Rasvasuodatin 5. LED-suojalasi 6. sulkuläppä varrella 7. Sähkölaatikko 8. Asennustarvikkeet 9. Saranatappi (Tango) 10. Ohjauspaneeli (Tango) 11. Kaasujousi (Tango) 12. Suojapelti (Jazz) Lisävarusteet Hormisuoja, RST (Blues): BPJ8 Hormisuoja, valkoinen (Blues): BPJ8V Ohjaus-/tilatietokaapeli: ITK03 Modulaarikaapeli 20 m: PMK20 Jazz asennussarja: Varaosat Rasvasuodatin (1 kpl): LED-valon suoja: Oikeus muutoksiin pidätetään.

15 7.1 Safera-turvatekniikka Blues ja Jazz -liesikupuihin on saatavana Safera Siro -liesivahti integroituna. Joko sammutusyksiköllä tai ilman. Salsa ja Tango -liesikupuihin on saatavana erillisasennettava Safera Siro R ilman sammutusyksikköä. Saferaturvatekniikalla varustettujen liesikupujen mukana toimitetaan Saferan käyttöohjeet. Safera-takuu Safera-tuotteelle on voimassa Safera tuotetakuu.saferan vastuu tuotteen vioista ja virheistä rajoittuu takuuehtojen mukaisesti virheellisen tuotteen korjaamiseen tai vaihtamiseen, mikäli pakottavasta lainsäädännöstä ei muuta johdu. Safera ei anna muuta takuuta, kuten takuuta tuotteen soveltuvuudesta yleiseen tai erityiseen käyttötarkoitukseen. Tuotteet eivät vähennä tai poista loppukäyttäjän tai asiakkaan vastuuta noudattaa voimassaolevia viranomaismääräyksiä, eikä vastuuta toimia huolellisesti omaisuus- ja henkilövahinkojen välttämiseksi. Loppukäyttäjä on vastuussa henkilö- ja omaisuusvakuutustensa voimassa pitämisestä. Safera ei ole vastuussa mistään tuotteen virheellisestä toiminnasta tai toimimattomuudesta aiheutuneista henkilö-, esine- tai taloudellisista vahingoista, sikäli kuin pakottava laki sallii tällaisen rajoituksen. 7.2 Ohjaus-/tilatietokaapeli (ITK03) Swegon CASA ohjaus-/tilatietokaapeli on tarkoitettu käytettäväksi joko liesikuvun sulkuläpän ulkoiseen ohjaukseen tai läpän asentotiedon lukemiseen kuvun ohjainkortilta. Ohjaus-/tilatietokaapeli on yhteensopiva kaikkien Swegon CASA -liesikupujen kanssa. Ohjaus-/tilatieto on potentiaalivapaa kytkintieto. 7.3 ILVA-box -muuntajayksikkö (ITFB) Kaikilla Swegon CASA -liesikuvuilla on mahdollista ohjata ILVA-muuntajatekniikan ilmanvaihtokonetta tai huippuimuria, kun kuvun yhteyteen asennetaan ILVA-box muuntajayksikkö. ILVA-box -muuntajayksikön avulla säädetään liesikuvusta ilmanvaihtoa tai katolla olevaa huippuimuria kolmella eri nopeudella, sekä tarvittaessa on/off toimintoa. ILVA-box ohjaa liesikupua tehdasasetuksena pakkotoimisena, ilman OFF asentoa. FI Oikeus muutoksiin pidätetään. 15

16 8. Tekniset tiedot 8.1 Mittatiedot Blues Salsa (498)/598 * 138 (498)/ *83 (498)/ 598 (45) / 75 (58) / FI 203 Hormisuoja * Rasvasuodattimen etäisyys kuvun reunasta 16 Oikeus muutoksiin pidätetään.

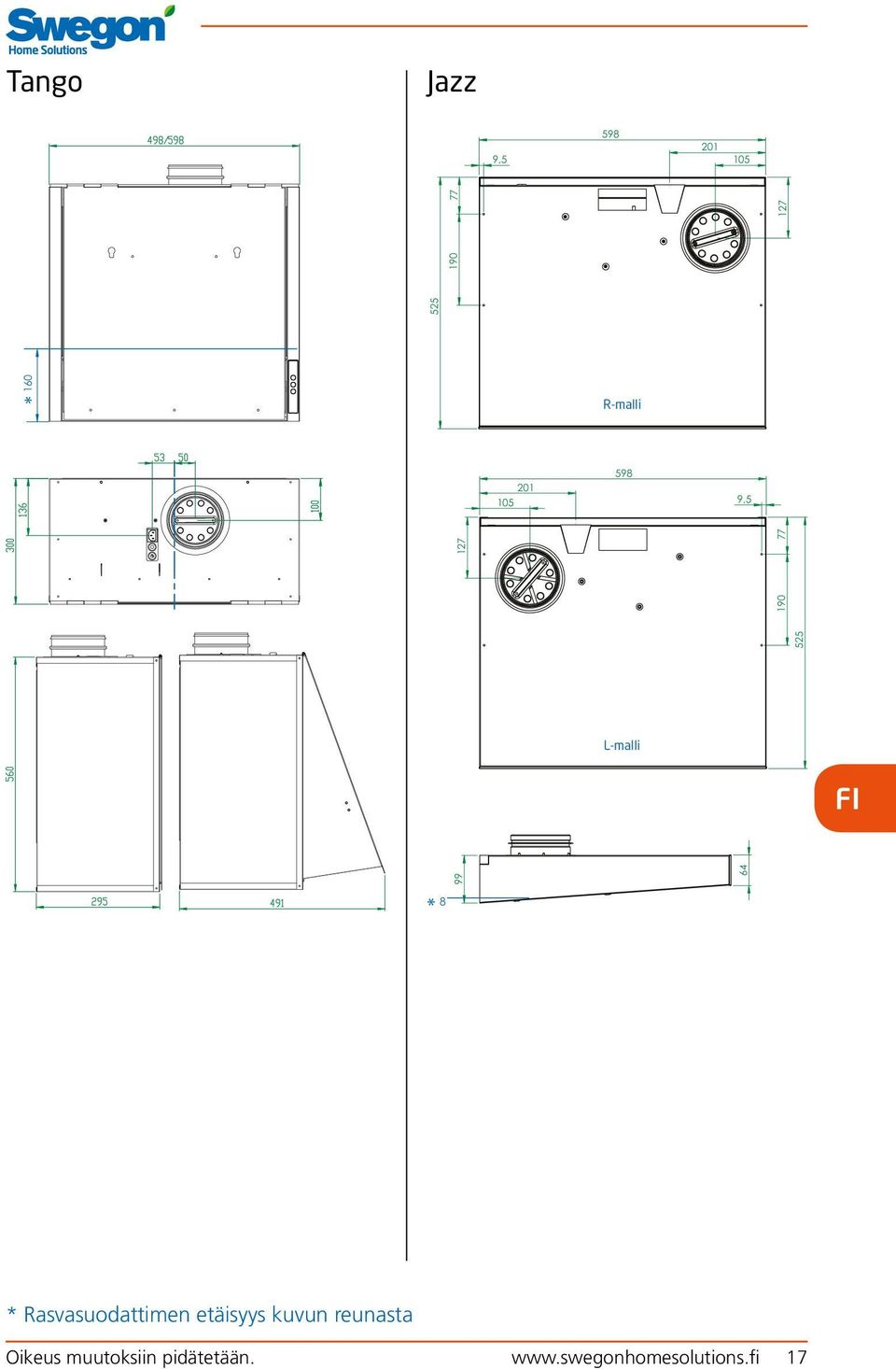

17 Tango Jazz , * R-malli , L-malli FI 8 * * Rasvasuodattimen etäisyys kuvun reunasta Oikeus muutoksiin pidätetään. 17

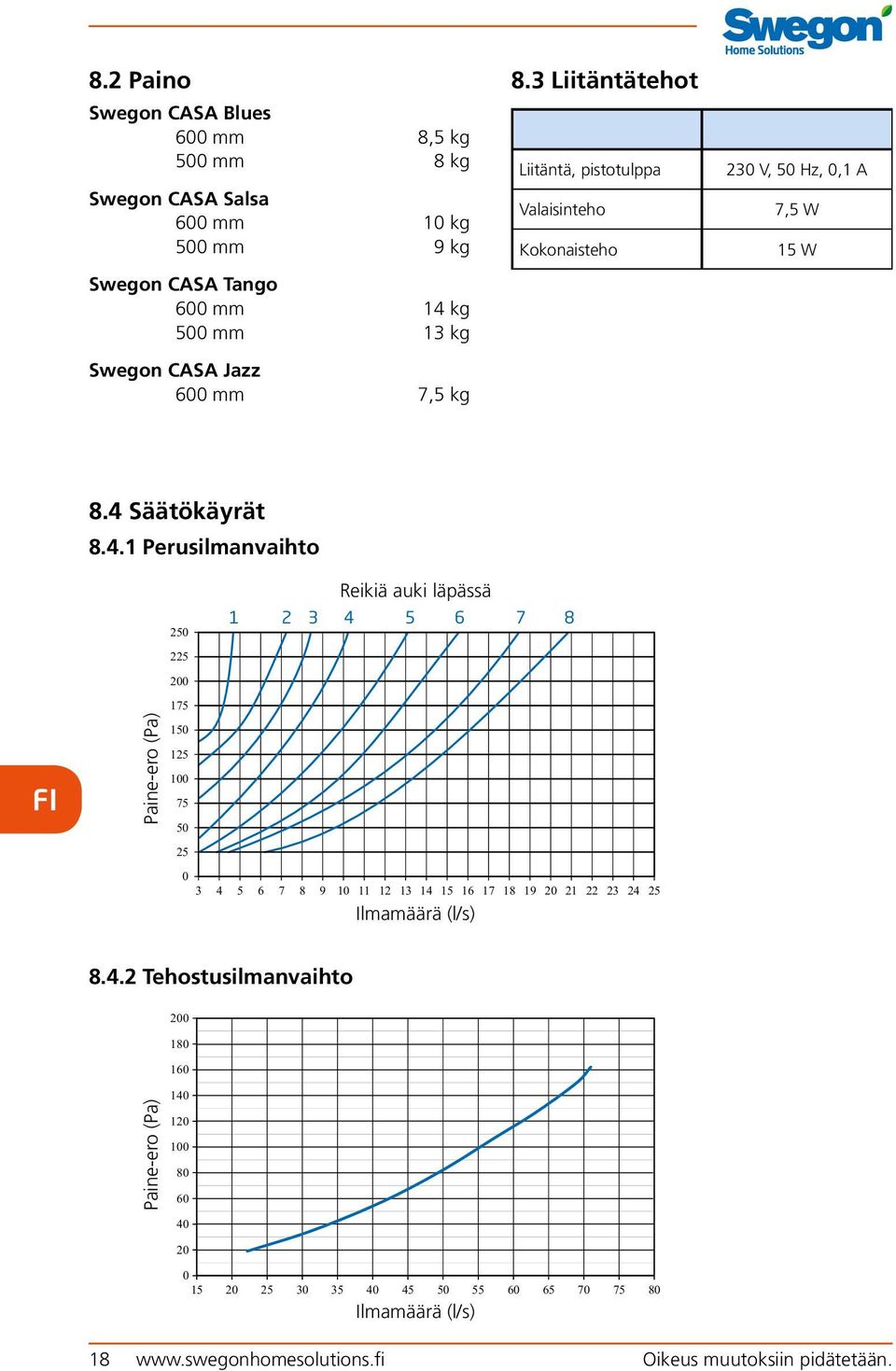

18 8.2 Paino Swegon CASA Blues 600 mm 8,5 kg 500 mm 8 kg Swegon CASA Salsa 600 mm 10 kg 500 mm 9 kg Swegon CASA Tango 600 mm 14 kg 500 mm 13 kg Swegon CASA Jazz 600 mm 7,5 kg 8.3 Liitäntätehot Liitäntä, pistotulppa Valaisinteho Kokonaisteho 230 V, 50 Hz, 0,1 A 7,5 W 15 W 8.4 Säätökäyrät Perusilmanvaihto FI Paine-ero (Pa) Reikiä auki läpässä Ilmamäärä (l/s) Tehostusilmanvaihto Paine-ero (Pa) Ilmamäärä (l/s) 18 Oikeus muutoksiin pidätetään.

19 8.5 Kärynsieppauskyky Blues Salsa Käryn sieppaus (%) Käryn sieppaus (%) Ilmamäärä (l/s) Ilmamäärä (l/s) Tango Jazz Käryn sieppaus (%) Käryn sieppaus (%) FI Ilmamäärä (l/s) Ilmamäärä (l/s) Liesikuvut on testattu standardin IEC 61591:2005 mukaan. Oikeus muutoksiin pidätetään. 19

20 Motor Ext in Ext out 8.6 Sähkökytkentäkaavio C 10 A B BK = Black BL = Blue BR = Brown GR = Green RD = Red YE = Yellow 7 1S000349b FI 1. Ohjainkortti (60300; MP087) 2. Ohjauskaapeli ilmanvaihtokoneelle, RJ9 -liitin (modulaarikaapeli) 3. Pistotulppaliitäntä 230 V, 50 Hz, 0,1 A 4. Ohjauspaneeli kosketuselektroniikalla 5. Ohjauspaneeli painikkeilla (Tango) 6. Peltimoottori 7. Sähkölaatikko 8. LED-ohjain 9. LED-valaisin (4000 K) 10. Liittimet ITK03-kaapelille: A) Ext in: läpän ohjaus B) Ext out: läpän asentotieto C) EC-huippuimurin ohjaus (GND = punainen, 0-10 V = valkoinen) 20 Oikeus muutoksiin pidätetään.
