1 Liesikupu Stil Vitrum FI...3 Asennus...3 Käyttö...7

2 125660/ (2741)

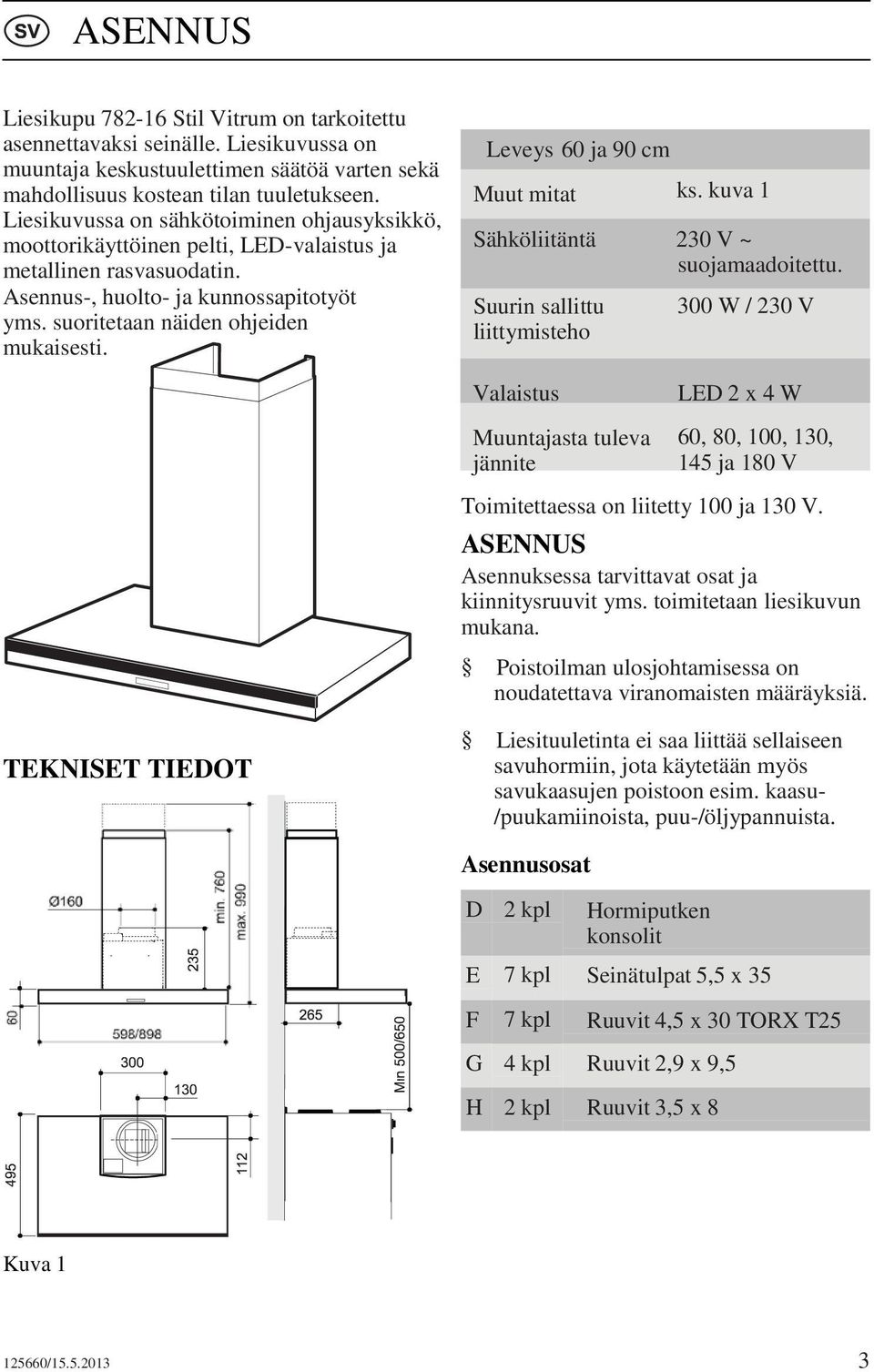

3 ASENNUS Liesikupu Stil Vitrum on tarkoitettu asennettavaksi seinälle. Liesikuvussa on muuntaja keskustuulettimen säätöä varten sekä mahdollisuus kostean tilan tuuletukseen. Liesikuvussa on sähkötoiminen ohjausyksikkö, moottorikäyttöinen pelti, LED-valaistus ja metallinen rasvasuodatin. Asennus-, huolto- ja kunnossapitotyöt yms. suoritetaan näiden ohjeiden mukaisesti. Leveys 60 ja 90 cm Muut mitat ks. kuva 1 Sähköliitäntä 230 V ~ suojamaadoitettu. Suurin sallittu liittymisteho 300 W / 230 V Valaistus Muuntajasta tuleva jännite LED 2 x 4 W 60, 80, 100, 130, 145 ja 180 V Toimitettaessa on liitetty 100 ja 130 V. ASENNUS Asennuksessa tarvittavat osat ja kiinnitysruuvit yms. toimitetaan liesikuvun mukana. Poistoilman ulosjohtamisessa on noudatettava viranomaisten määräyksiä. TEKNISET TIEDOT Liesituuletinta ei saa liittää sellaiseen savuhormiin, jota käytetään myös savukaasujen poistoon esim. kaasu- /puukamiinoista, puu-/öljypannuista. Asennusosat D 2 kpl Hormiputken konsolit E 7 kpl Seinätulpat 5,5 x 35 F 7 kpl Ruuvit 4,5 x 30 TORX T25 G 4 kpl Ruuvit 2,9 x 9,5 H 2 kpl Ruuvit 3,5 x 8 Kuva /

Leveys 60 ja 90 cm Muut mitat ks. kuva 1 Sähköliitäntä 230 V ~ suojamaadoitettu.

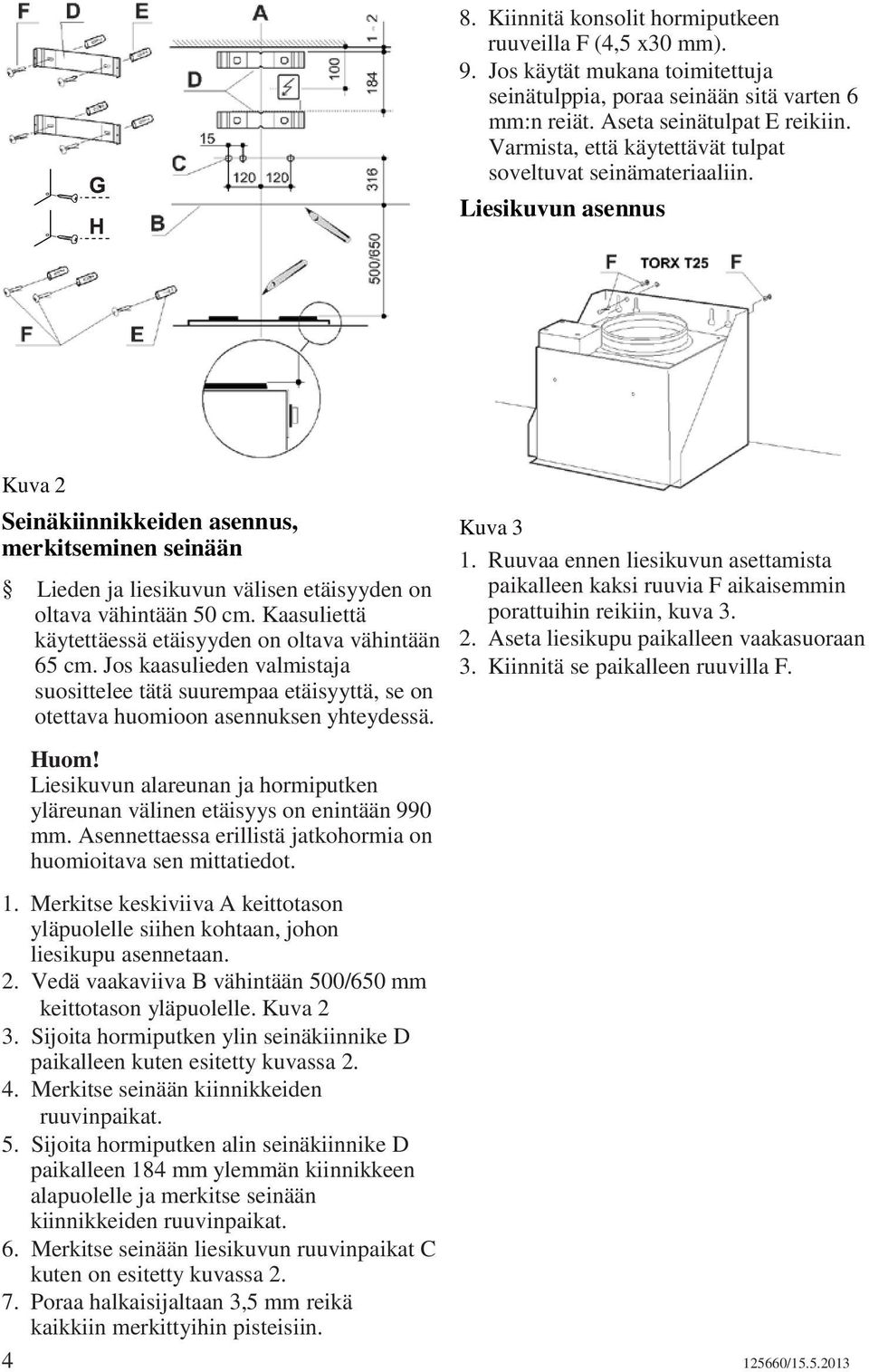

4 8. Kiinnitä konsolit hormiputkeen ruuveilla F (4,5 x30 mm). 9. Jos käytät mukana toimitettuja seinätulppia, poraa seinään sitä varten 6 mm:n reiät. Aseta seinätulpat E reikiin. Varmista, että käytettävät tulpat soveltuvat seinämateriaaliin. Liesikuvun asennus Kuva 2 Seinäkiinnikkeiden asennus, merkitseminen seinään Lieden ja liesikuvun välisen etäisyyden on oltava vähintään 50 cm. Kaasuliettä käytettäessä etäisyyden on oltava vähintään 65 cm. Jos kaasulieden valmistaja suosittelee tätä suurempaa etäisyyttä, se on otettava huomioon asennuksen yhteydessä. Huom! Liesikuvun alareunan ja hormiputken yläreunan välinen etäisyys on enintään 990 mm. Asennettaessa erillistä jatkohormia on huomioitava sen mittatiedot. 1. Merkitse keskiviiva A keittotason yläpuolelle siihen kohtaan, johon liesikupu asennetaan. 2. Vedä vaakaviiva B vähintään 500/650 mm keittotason yläpuolelle. Kuva 2 3. Sijoita hormiputken ylin seinäkiinnike D paikalleen kuten esitetty kuvassa Merkitse seinään kiinnikkeiden ruuvinpaikat. 5. Sijoita hormiputken alin seinäkiinnike D paikalleen 184 mm ylemmän kiinnikkeen alapuolelle ja merkitse seinään kiinnikkeiden ruuvinpaikat. 6. Merkitse seinään liesikuvun ruuvinpaikat C kuten on esitetty kuvassa Poraa halkaisijaltaan 3,5 mm reikä kaikkiin merkittyihin pisteisiin. Kuva 3 1. Ruuvaa ennen liesikuvun asettamista paikalleen kaksi ruuvia F aikaisemmin porattuihin reikiin, kuva Aseta liesikupu paikalleen vaakasuoraan 3. Kiinnitä se paikalleen ruuvilla F /

Liesikuvun asennus Kuva 2 Seinäkiinnikkeiden asennus, merkitseminen seinään Lieden ja liesikuvun välisen etäisyyden on oltava vähintään 50 cm.

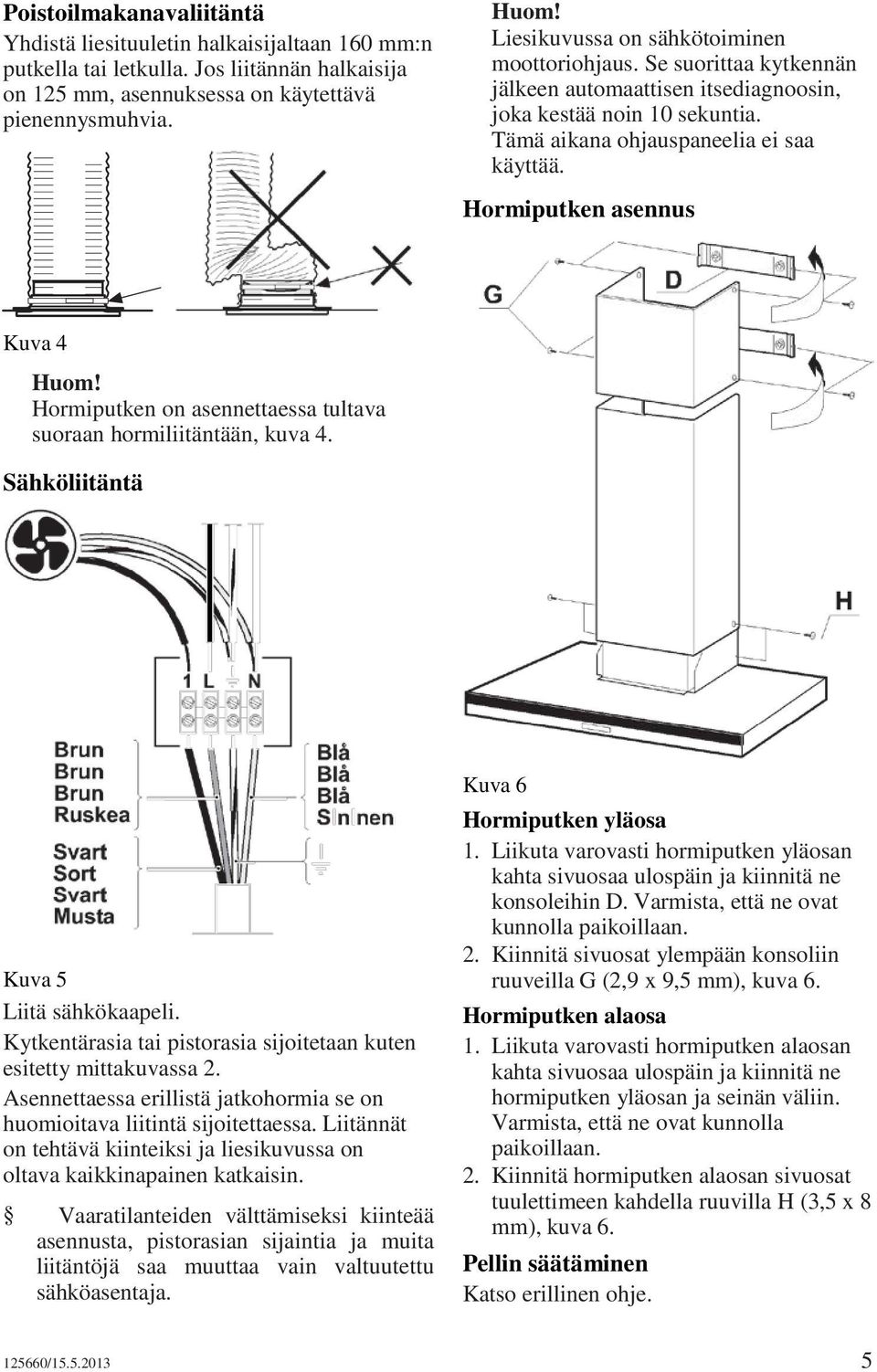

5 Poistoilmakanavaliitäntä Yhdistä liesituuletin halkaisijaltaan 160 mm:n putkella tai letkulla. Jos liitännän halkaisija on 125 mm, asennuksessa on käytettävä pienennysmuhvia. Huom! Liesikuvussa on sähkötoiminen moottoriohjaus. Se suorittaa kytkennän jälkeen automaattisen itsediagnoosin, joka kestää noin 10 sekuntia. Tämä aikana ohjauspaneelia ei saa käyttää. Hormiputken asennus Kuva 4 Huom! Hormiputken on asennettaessa tultava suoraan hormiliitäntään, kuva 4. Sähköliitäntä Kuva 5 Liitä sähkökaapeli. Kytkentärasia tai pistorasia sijoitetaan kuten esitetty mittakuvassa 2. Asennettaessa erillistä jatkohormia se on huomioitava liitintä sijoitettaessa. Liitännät on tehtävä kiinteiksi ja liesikuvussa on oltava kaikkinapainen katkaisin. Vaaratilanteiden välttämiseksi kiinteää asennusta, pistorasian sijaintia ja muita liitäntöjä saa muuttaa vain valtuutettu sähköasentaja / Kuva 6 Hormiputken yläosa 1. Liikuta varovasti hormiputken yläosan kahta sivuosaa ulospäin ja kiinnitä ne konsoleihin D. Varmista, että ne ovat kunnolla paikoillaan. 2. Kiinnitä sivuosat ylempään konsoliin ruuveilla G (2,9 x 9,5 mm), kuva 6. Hormiputken alaosa 1. Liikuta varovasti hormiputken alaosan kahta sivuosaa ulospäin ja kiinnitä ne hormiputken yläosan ja seinän väliin. Varmista, että ne ovat kunnolla paikoillaan. 2. Kiinnitä hormiputken alaosan sivuosat tuulettimeen kahdella ruuvilla H (3,5 x 8 mm), kuva 6. Pellin säätäminen Katso erillinen ohje. 5

Hormiputken asennus Kuva 4 Huom! Hormiputken on asennettaessa tultava suoraan hormiliitäntään, kuva 4. Sähköliitäntä Kuva 5 Liitä sähkökaapeli.

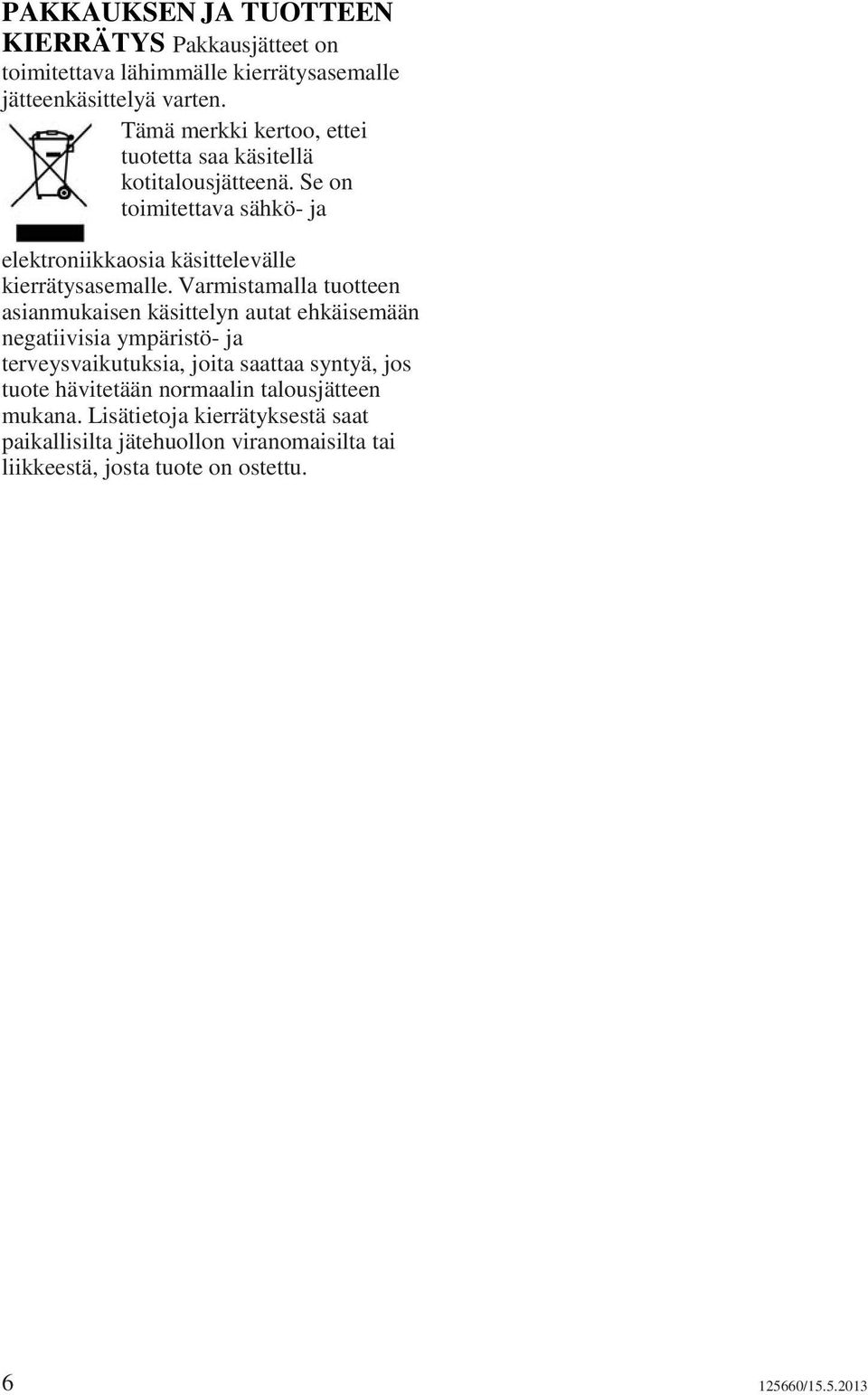

6 PAKKAUKSEN JA TUOTTEEN KIERRÄTYS Pakkausjätteet on toimitettava lähimmälle kierrätysasemalle jätteenkäsittelyä varten. Tämä merkki kertoo, ettei tuotetta saa käsitellä kotitalousjätteenä. Se on toimitettava sähkö- ja elektroniikkaosia käsittelevälle kierrätysasemalle. Varmistamalla tuotteen asianmukaisen käsittelyn autat ehkäisemään negatiivisia ympäristö- ja terveysvaikutuksia, joita saattaa syntyä, jos tuote hävitetään normaalin talousjätteen mukana. Lisätietoja kierrätyksestä saat paikallisilta jätehuollon viranomaisilta tai liikkeestä, josta tuote on ostettu /

Se on toimitettava sähkö- ja elektroniikkaosia käsittelevälle kierrätysasemalle.

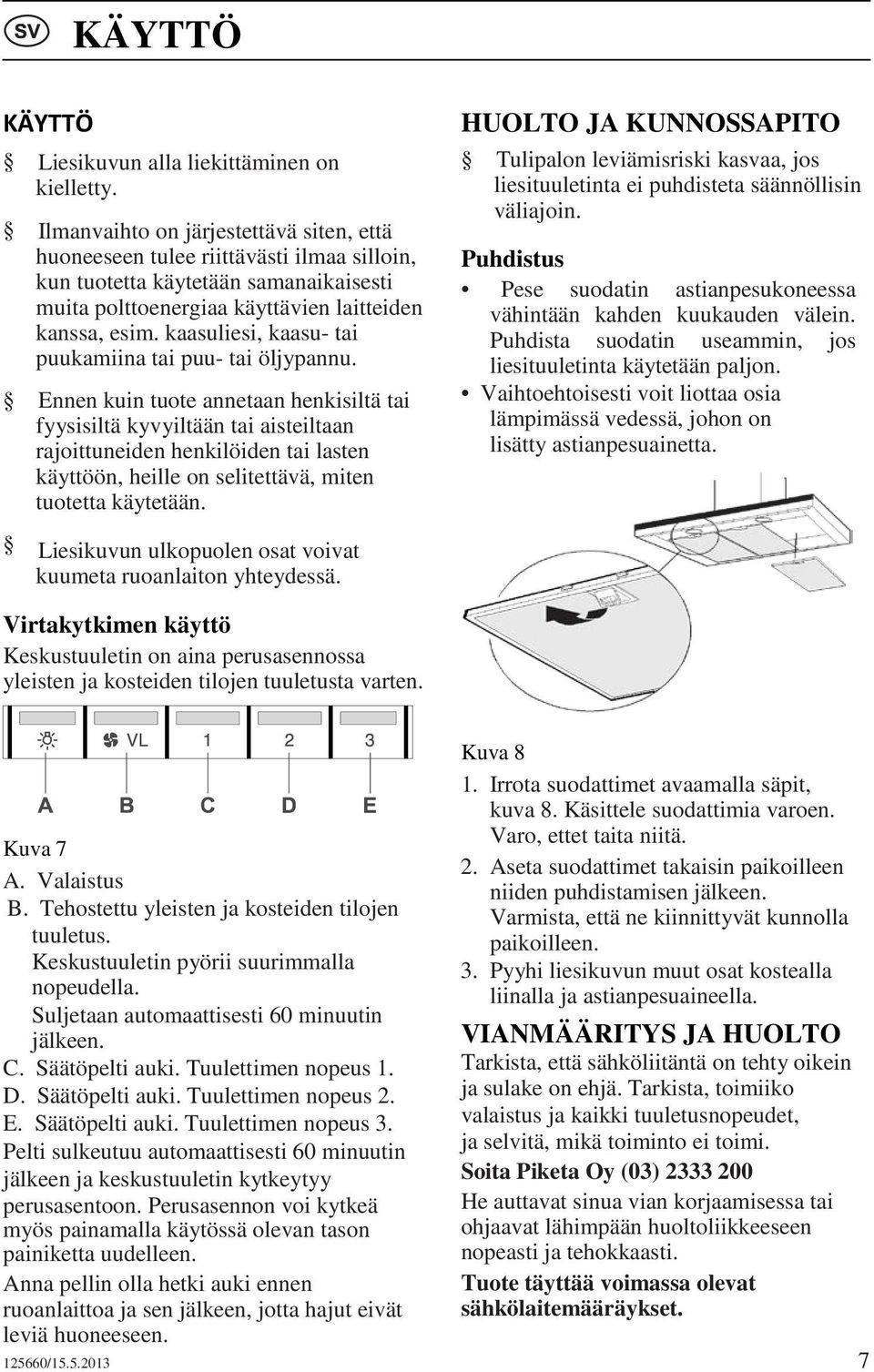

7 KÄYTTÖ KÄYTTÖ Liesikuvun alla liekittäminen on kielletty. Ilmanvaihto on järjestettävä siten, että huoneeseen tulee riittävästi ilmaa silloin, kun tuotetta käytetään samanaikaisesti muita polttoenergiaa käyttävien laitteiden kanssa, esim. kaasuliesi, kaasu- tai puukamiina tai puu- tai öljypannu. Ennen kuin tuote annetaan henkisiltä tai fyysisiltä kyvyiltään tai aisteiltaan rajoittuneiden henkilöiden tai lasten käyttöön, heille on selitettävä, miten tuotetta käytetään. HUOLTO JA KUNNOSSAPITO Tulipalon leviämisriski kasvaa, jos liesituuletinta ei puhdisteta säännöllisin väliajoin. Puhdistus Pese suodatin astianpesukoneessa vähintään kahden kuukauden välein. Puhdista suodatin useammin, jos liesituuletinta käytetään paljon. Vaihtoehtoisesti voit liottaa osia lämpimässä vedessä, johon on lisätty astianpesuainetta. Liesikuvun ulkopuolen osat voivat kuumeta ruoanlaiton yhteydessä. Virtakytkimen käyttö Keskustuuletin on aina perusasennossa yleisten ja kosteiden tilojen tuuletusta varten. Kuva 7 A. Valaistus B. Tehostettu yleisten ja kosteiden tilojen tuuletus. Keskustuuletin pyörii suurimmalla nopeudella. Suljetaan automaattisesti 60 minuutin jälkeen. C. Säätöpelti auki. Tuulettimen nopeus 1. D. Säätöpelti auki. Tuulettimen nopeus 2. E. Säätöpelti auki. Tuulettimen nopeus 3. Pelti sulkeutuu automaattisesti 60 minuutin jälkeen ja keskustuuletin kytkeytyy perusasentoon. Perusasennon voi kytkeä myös painamalla käytössä olevan tason painiketta uudelleen. Anna pellin olla hetki auki ennen ruoanlaittoa ja sen jälkeen, jotta hajut eivät leviä huoneeseen / Kuva 8 1. Irrota suodattimet avaamalla säpit, kuva 8. Käsittele suodattimia varoen. Varo, ettet taita niitä. 2. Aseta suodattimet takaisin paikoilleen niiden puhdistamisen jälkeen. Varmista, että ne kiinnittyvät kunnolla paikoilleen. 3. Pyyhi liesikuvun muut osat kostealla liinalla ja astianpesuaineella. VIANMÄÄRITYS JA HUOLTO Tarkista, että sähköliitäntä on tehty oikein ja sulake on ehjä. Tarkista, toimiiko valaistus ja kaikki tuuletusnopeudet, ja selvitä, mikä toiminto ei toimi. Soita Piketa Oy (03) He auttavat sinua vian korjaamisessa tai ohjaavat lähimpään huoltoliikkeeseen nopeasti ja tehokkaasti. Tuote täyttää voimassa olevat sähkölaitemääräykset. 7

kaasuliesi, kaasu- tai puukamiina tai puu- tai öljypannu.

8 125660/ (2741)
