1 Käyttö-jaasennusohjeet FDL654 FDL954 Liesikupu SUOSITUKSIA JAEHDOTUKSIA ASENNUS KÄYTTÖ HUOLTO Valmistajaeiole vastuussa virheellisestä taiväärästä asennuksesta aiheutuneista vahingoista. Vähimmäisturvaetäisyyskeittotasonjaliesikuvun välilläon 650mm. Tarkistaettä verkkojännitevastaa kuvunsisällä olevassa tehokilvessä ilmoitettua arvoa. Tarkistaluokan Ilaitteiden osalta,ettätalonsähkölaitteissa on määräystenmukainen maadoitus. Liitä kupu poistoaukkoon halkaisijaltaan vähintään 120 millimetrisellä putkella.putkenreitin on oltava mahdollisimman lyhyt. Älä liitä kupua palamiskaasuja kuljettaviin poistokanaviin (lämmityskattiloihin,takkoihin jne.) Josliesituuletinta käytetään yhdessämuidenkuinsähkökäyttöisten (esim.kaasukäyttöisten)laitteiden kanssa,on huoneessataattava riittävä ilmanvaihto.keittiöstä on oltava suoraan ulkoilmaanaukko, jolla taataan puhtaan ilman sisäänpääsy. Kupu on suunniteltuyksinomaan kotikäyttöön keittiöhajujen poistamiseksi. Käytä kupua ainoastaan siihen tarkoitukseen mihin seonsuunniteltu. Älä koskaanjätä korkeaa avotulta kuvun alle sen ollessa toiminnassa. Säädä liekinvoimakkuus sellaiseksi, että se kohdistuu vain kattilan pohjaan ja varmista, ettei liekki pääse kattilan sivusta yli. Rasvakeittimiä on valvottava jatkuvasti käytönaikana:ylikuumentunut öljyvoi syttyä palamaan. Lastentai henkilöiden,joille ei ole neuvottu kuvun oikeaa käyttöä,ei pitäisikäyttääsitä. Katkaise laitteestavirta tai irrota se verkkosyötöstäennen huoltotöiden suorittamista. Puhdistaja/tai vaihda suodattimetmäärätyn ajanjälkeen. Puhdistakupukostealla liinallajaneutraalillanestemäisellä puhdistusaineella. 1

Tarkistaluokan Ilaitteiden osalta,ettätalonsähkölaitteissa on määräystenmukainen maadoitus. Liitä kupu poistoaukkoon halkaisijaltaan vähintään 120 millimetrisellä putkella.

2 OMINAISUUDET Mitat Viite Määrä Tuotteen komponentit 1 1 Kupu, joka sisältäähallintalaitteet, valot, puhaltimen, suodattimet Teleskooppihormi, jossaon: Yläosa Alaosa 9 15 Viite Määrä Asennuskomponentit Kuvun seinäkannatinkiskot Horminyläosankannatinkiskot 11 12a 12c 12d 1 Supistusmuhvi ø mm 1 Poistoilmaliitäntä 8 Pistotulpat 8 Ruuvit 4,2 x44,4 6 Ruuvit 2,9 x9,5 2 Ruuvit M4 x25 Määrä Asiakirjat 1 Ohjekirja Komponentit

1 2 Kuvun seinäkannatinkiskot 7.2.1 2 Horminyläosankannatinkiskot 11 12a 12c 12d 1 Supistusmuhvi ø150-120 mm 1

3 ASENNUS Seinään poraus ja kannatinkiskonkiinnitys Seinämerkintä: Piirrä kohtisuora viiva tukiseinälle ylös kattoon asti tai mahdollisimman korkealle keskelle aluetta, johon kupu asennetaan; Piirrä vaakasuora viiva 650 mm etäisyydelle keittotasosta asennettaessailman takapaneelia tai korkeudelle H (H =paneelin näkyvän osan korkeus)asennettaessa takapaneelin kanssa. Asenna seinäkannatin seinälle noin 1-2 mmetäisyydelle katosta tai maksimikorkeudesta siten,että kannattimien keskikohta (ura)on kohtisuoran viivan kohdalla. Merkitse ruuvien paikatseinäkannatinkiskon läpi. Asenna kannatin seinälle Xmmensimmäisen kannatinkiskon alapuolelle (X =mukana toimitetun horminyläosan korkeus)siten että keskikohta (ura)on kohtisuoran viivan kohdalla. Merkitse ruuvien paikatseinäkannatinkiskon läpi. Asenna seinäkannatin mmetäisyydelle kohtisuorasta viivasta ja 210 mmetäisyydelle vaakasuoran viivan yläpuolelle. Merkitse ruuvien paikatseinäkannatinkiskon läpi. Toista tämä toimenpide toisella puolella. TAKAPANEELI(VALINNAINEN) Takapaneeli on asennettava paikalleen ennen kuvun kiinnittämistä ja,jos se on kiinnitettävä sekä ylä- että alapuolelta,se on asetettava oikealle korkeudelle ennen alakaapin asennusta.koska tämä toimenpide on melko monimutkainen,joko keittiöasentajan tai koulutetun henkilön,joka tietää yksikköjen lopulliset mitat,pitäisi suorittaa se. Jos paneeli kiinnitetään vain yläpuolelta,tee seuraavasti: Aseta paneeli alakaapin päälle,työnnä alareuna työpinnanja seinän väliin ja keskitä takaseinä kohtisuoralle viivalle. Merkitse kahdet porausreiätyläreunaan. Poraa ø8mmreiät kaikkiin merkittyihin kohtiin. Aseta pistotulpat11 reikiin. Kiinnitä seinäkannatinkiskotkäyttäen mukana toimitettuja 12a ruuveja (4,2 x44,4). Kiinnitä takapaneeli (tarvittaessa) käyttäen mukana toimitettuja 12a ruuveja (4,2 x44,4).

1 seinälle noin 1-2 mmetäisyydelle katosta tai maksimikorkeudesta siten,että kannattimien keskikohta (ura)on kohtisuoran viivan kohdalla. Merkitse ruuvien paikatseinäkannatinkiskon läpi.

4 Kuvun asennus Ruuvaamukana toimitetutkaksi 12druuvia kannatinkiskoihin 7.1. Ripusta kupu kannatinkiskolle7.1 ja keskitä sekohtisuoran viivan ympärille. Suorista kupu ruuveilla 12d kuvunalapuolelta käsin. Liitännät POISTOILMALIITÄNTÄ Poistoilmaliitännässäkupuvoidaan liittää hormiin käyttäen joko joustavaa tai jäykkääputkea(läpimitaltaan 150tai 120 mm)asentajan valinnan mukaan. Käyttäessäsi läpimitaltaan 120mm putkealiitä supistusmuhvi kuvun ilmanpoistoaukkoon. Kiinnitäputki paikalleen käyttäen sopivia kiinnittimiä (eivätkuulu toimitukseen). Poista mahdollisetaktiivihiilisuodattimet. 9 KIERTOILMALIITÄNTÄ Painaliitoskappale 15 kuvun ilmanpoistoaukkoon. Varmista että aktiivihiilisuodattimet on asetettu paikoilleen.

Liitännät POISTOILMALIITÄNTÄ Poistoilmaliitännässäkupuvoidaan liittää hormiin käyttäen joko joustavaa tai jäykkääputkea(läpimitaltaan 150tai 120 mm)asentajan valinnan mukaan.

5 SÄHKÖLIITÄNTÄ Liitäkupu sähköverkkoon kaksinapaisen kytkimenkautta, jonka kosketinväli onvähintään3mm. Poista rasvasuodattimet(katso kohtahuolto) ja varmista, että kaapelinjatkos on pantu oikeinpuhaltimenpistorasiaan. Hormin asennus Ylempihormi Taivuta hiukan ylemmän hormin molempia sivuja jakiinnitä ne kannatinkiskojen taakse varmistaen että ne ovat hyvin paikallaan. Kiinnitä sivutkannatinkiskoihin mukana toimitetuilla4 ruuvilla 12 c(2,9 x9,5). Alempihormi Taivuta hiukan horminmolempiasivuja ja kiinnitä ne ylemmänhormin ja seinän väliinvarmistaenettäneovat hyvin paikallaan. Kiinnitä alempi osasivuttainkupuunmukana toimitetuilla 2 ruuvilla 12 c(2,9 x9,5). Varmistaettä ilmanpoistoliitäntäonsuorassa linjassa hormin poistoaukkojen kanssa.

Hormin asennus Ylempihormi Taivuta hiukan ylemmän hormin molempia sivuja jakiinnitä ne kannatinkiskojen 7.2.1 taakse varmistaen että ne ovat hyvin paikallaan.

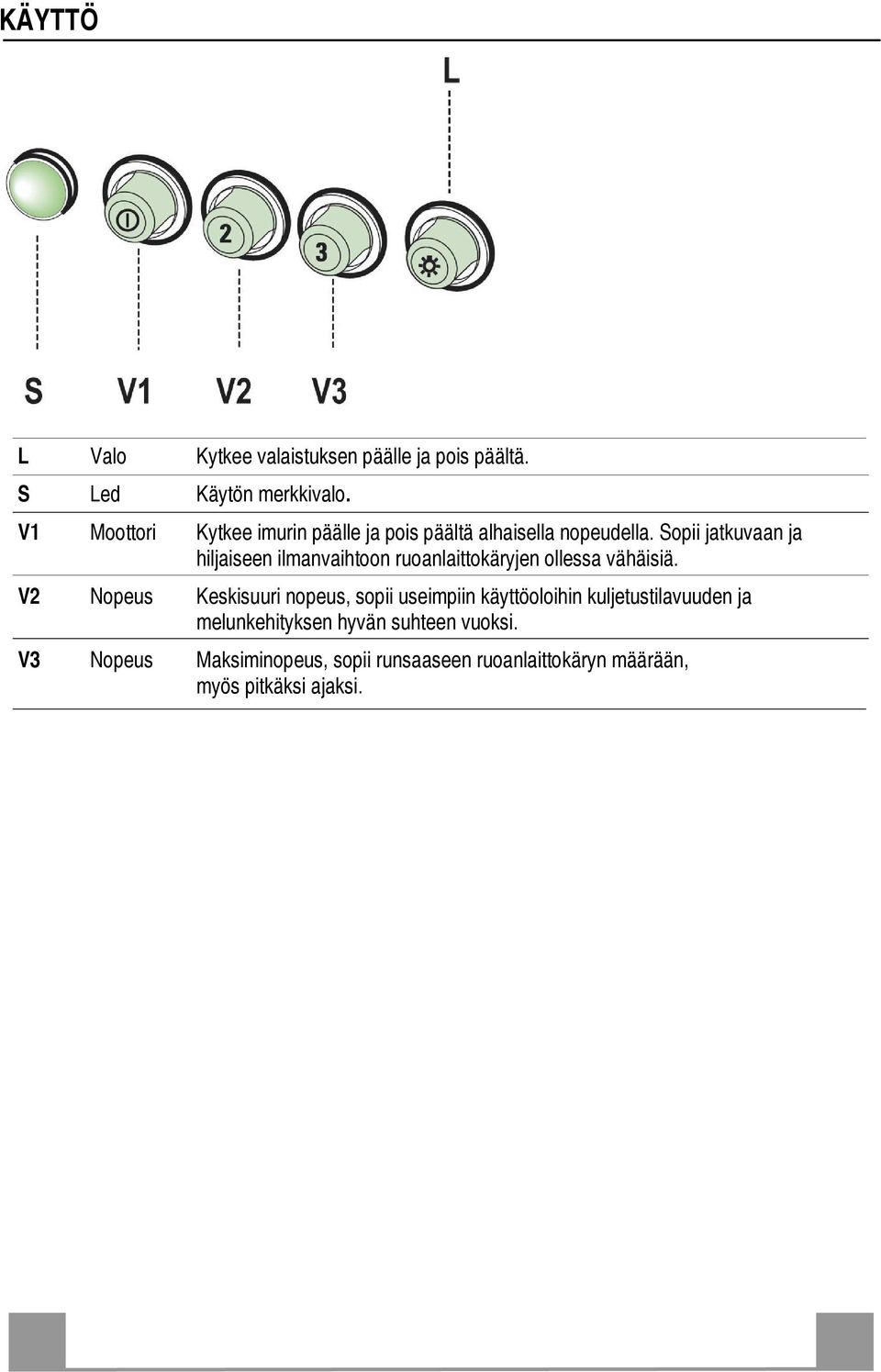

6 KÄYTTÖ L S Led Käytön merkkivalo. V1 V2 V3 Valo Moottori Nopeus Nopeus Kytkee valaistuksen päälle ja pois päältä. Kytkee imurin päälle ja poispäältä alhaisella nopeudella. Sopii jatkuvaan ja hiljaiseen ilmanvaihtoon ruoanlaittokäryjen ollessa vähäisiä. Keskisuuri nopeus,sopii useimpiin käyttöoloihin kuljetustilavuuden ja melunkehityksen hyvän suhteen vuoksi. Maksiminopeus, sopii runsaaseen ruoanlaittokäryn määrään, myös pitkäksi ajaksi.

Kytkee imurin päälle ja poispäältä alhaisella nopeudella.

7 HUOLTO Rasvasuodattimet ITSEKANTAVIEN METALLIRASVASUODATTIMIEN PUHDISTUS Suodattimet on puhdistettava kahden kuukauden käytön jälkeen tai useammin käytön ollessa erityisen runsasta ja ne voi pestä astianpesukoneessa. Irrota suodattimet yksi kerrallaan työntämällä niitä kohti kuvun takaosaa ja vetämällä alaspäin samanaikaisesti. Pese suodattimet ja varo taivuttamasta niitä.anna niiden kuivua ennen asettamista takaisin. Kun laitat suodattimettakaisin paikalleen varmista, että kahvat ovat ulospäin. Aktiivihiilisuodatin( kiertoilmamalli) Näitä suodattimia ei voi puhdistaa eikä uusia ja ne on vaihdettava noin 4 kuukauden välein tai useammin, jostuuletinta käytetään runsaasti. AKTIIVIHIILISUODATTIMEN VAIHTAMINEN Irrota metallirasvasuodattimet. Irrota kyllästetty aktiivihiilisuodatin kuvan mukaisesti ( A). Asenna uudetsuodattimet paikalleen ( B). Kiinnitä metallirasvasuodattimet takaisin paikoilleen. Valaistus LAMPUN VAIHTAMINEN 40 Whehkulamppu. Irrota metallirasvasuodattimet. Kierrä auki hehkulamput ja vaihda ne uusiin samanlaisiin. Kiinnitä metallirasvasuodattimet takaisin paikoilleen.

anna niiden kuivua ennen asettamista takaisin. Kun laitat suodattimettakaisin paikalleen varmista, että kahvat ovat ulospäin.

8 Symboli tuotteessa tai sen pakkauksessa ilmoittaa,että tätä tuotetta ei saa käsitelläkotitalousjätteenä.sen sijaanse onluovutettava asianmukaiseensähköjaelektroniikkalaitteiden kierrätykseen tarkoitettuunkeräyspisteeseen. Varmistaessasi tämän tuotteenasianmukaisenhävityksenautat estämään mahdollisiakielteisiä vaikutuksiaympäristölle ja ihmistenterveydelle, jotka muuten voisivatseuratatämän tuotteenepäasianmukaisestajätteenkäsittelystä.tämän tuotteenkierrätyksestä saatlisätietoaoman kaupunkisi viranomaisilta, jätteenkuljetuspalvelustatailiikkeestä,josta ostit tuotteen.

Varmistaessasi tämän tuotteenasianmukaisenhävityksenautat estämään mahdollisiakielteisiä vaikutuksiaympäristölle ja ihmistenterveydelle, jotka
