1 Leica EG F Kuumennettavat pinsetit Käyttöohje Leica EG F Suomi V1.1 03/2009 Säilytä käyttöhjetta aina laitteen läheisyydessä. Lue ohje huolellisesti ennen laitteen käyttöönottoa.

2

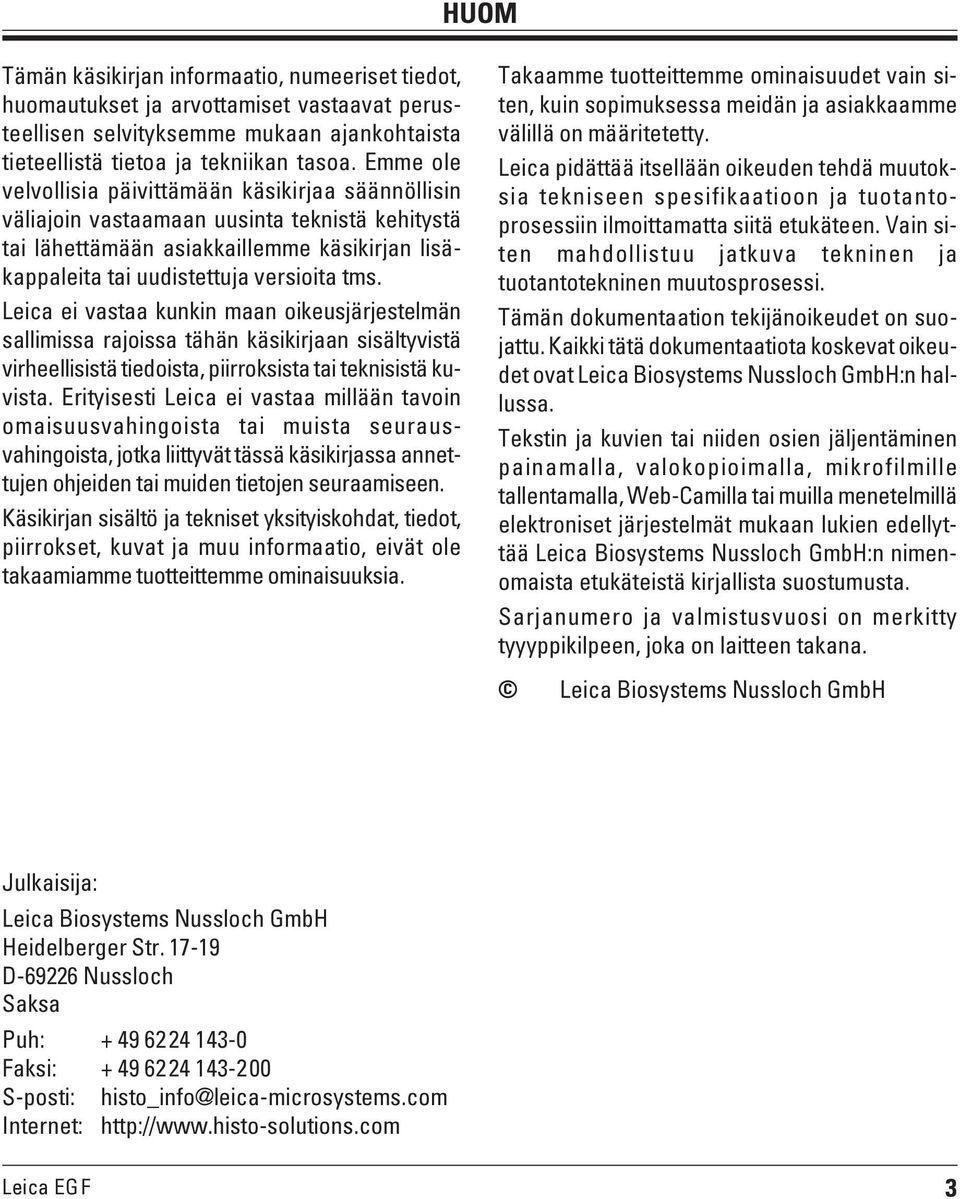

3 HUOM Tämän käsikirjan informaatio, numeeriset tiedot, huomautukset ja arvottamiset vastaavat perusteellisen selvityksemme mukaan ajankohtaista tieteellistä tietoa ja tekniikan tasoa. Emme ole velvollisia päivittämään käsikirjaa säännöllisin väliajoin vastaamaan uusinta teknistä kehitystä tai lähettämään asiakkaillemme käsikirjan lisäkappaleita tai uudistettuja versioita tms. Leica ei vastaa kunkin maan oikeusjärjestelmän sallimissa rajoissa tähän käsikirjaan sisältyvistä virheellisistä tiedoista, piirroksista tai teknisistä kuvista. Erityisesti Leica ei vastaa millään tavoin omaisuusvahingoista tai muista seurausvahingoista, jotka liittyvät tässä käsikirjassa annettujen ohjeiden tai muiden tietojen seuraamiseen. Käsikirjan sisältö ja tekniset yksityiskohdat, tiedot, piirrokset, kuvat ja muu informaatio, eivät ole takaamiamme tuotteittemme ominaisuuksia. Takaamme tuotteittemme ominaisuudet vain siten, kuin sopimuksessa meidän ja asiakkaamme välillä on määritetetty. Leica pidättää itsellään oikeuden tehdä muutoksia tekniseen spesifikaatioon ja tuotantoprosessiin ilmoittamatta siitä etukäteen. Vain siten mahdollistuu jatkuva tekninen ja tuotantotekninen muutosprosessi. Tämän dokumentaation tekijänoikeudet on suojattu. Kaikki tätä dokumentaatiota koskevat oikeudet ovat Leica Biosystems Nussloch GmbH:n hallussa. Tekstin ja kuvien tai niiden osien jäljentäminen painamalla, valokopioimalla, mikrofilmille tallentamalla, Web-Camilla tai muilla menetelmillä elektroniset järjestelmät mukaan lukien edellyttää Leica Biosystems Nussloch GmbH:n nimenomaista etukäteistä kirjallista suostumusta. Sarjanumero ja valmistusvuosi on merkitty tyyyppikilpeen, joka on laitteen takana. Leica Biosystems Nussloch GmbH Julkaisija: Leica Biosystems Nussloch GmbH Heidelberger Str D Nussloch Saksa Puh: Faksi: S-posti: histo_info@leica-microsystems.com Internet: Leica EG F 3

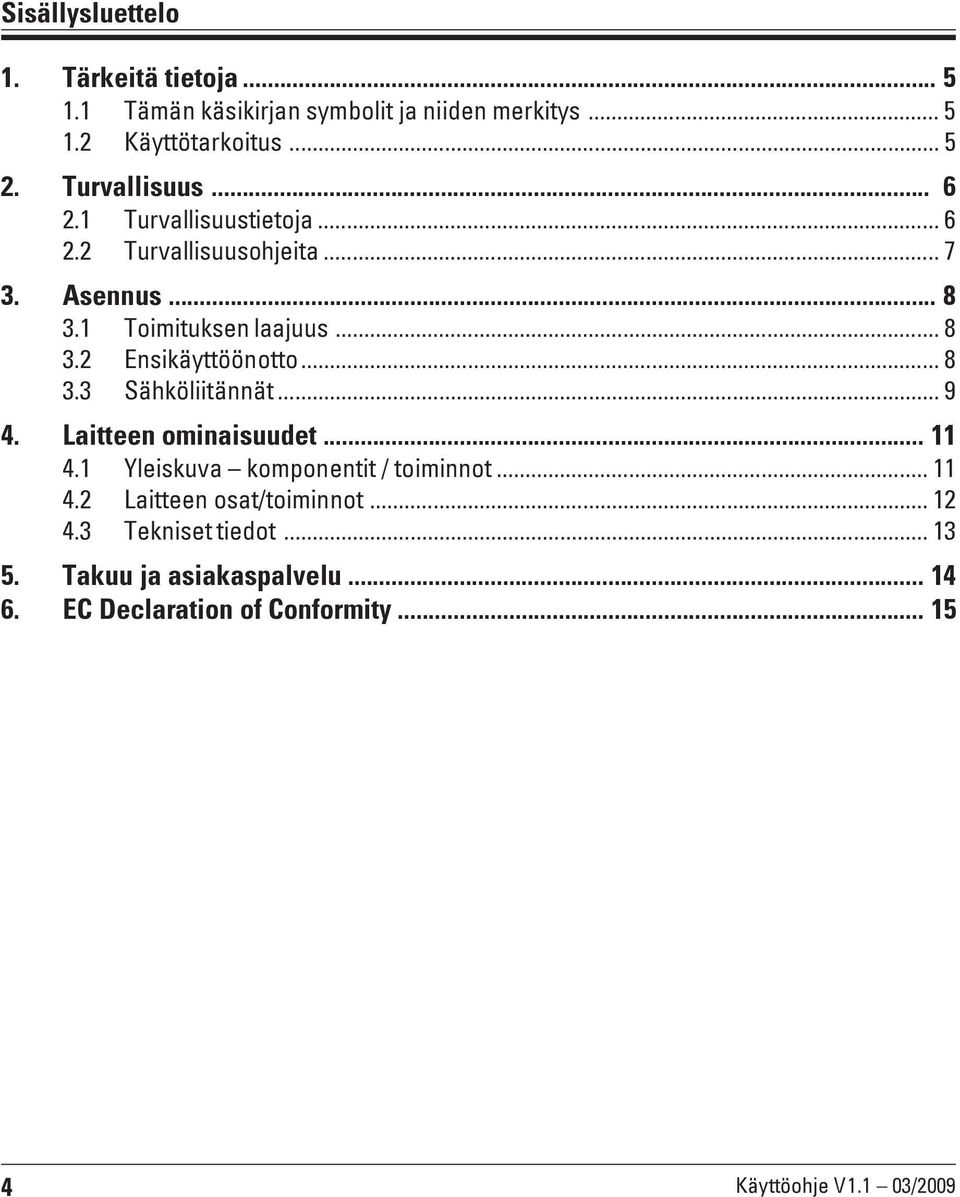

4 Sisällysluettelo 1. Tärkeitä tietoja Tämän käsikirjan symbolit ja niiden merkitys Käyttötarkoitus Turvallisuus Turvallisuustietoja Turvallisuusohjeita Asennus Toimituksen laajuus Ensikäyttöönotto Sähköliitännät Laitteen ominaisuudet Yleiskuva komponentit / toiminnot Laitteen osat/toiminnot Tekniset tiedot Takuu ja asiakaspalvelu EC Declaration of Conformity Käyttöohje V1.1 03/2009

5 1. Tärkeitä tietoja 1.1 Tämän käsikirjan symbolit ja niiden merkitys Vaara-ilmoitukset, varoitukset ja kehotukset on merkitty harmaalle taustalle ja merkitty varoituskolmiolla. 1.2 Käyttötarkoitus Leica EG F ovat sähköisesti kuumennettavat pinsetit, joita käytetään siirtämään tai suuntaamaan histologisia kudosnäytteitä. Laitteen kaikenlainen muu käyttö on käyttötarkoituksen vastaista käyttöä. (5) (Kuva 5) Käyttövihjeet, eli laitteen käyttäjälle tarkoitetut tärkeät tiedot on painettu harmaalle taustalle ja merkitty. Suluissa olevat numerot viittaavat kuvien kohtiin tai itse kuviin. Jos laitteen käyttömaassa on muita tapaturmien ehkäisyä ja ympäristönsuojelua koskevia säädöksiä, käyttöohjetta on täydennettävä sopivilla ohjeilla, jotka takaavat tällaisten vaatimusten noudattamisen. Laitepinnat, jotka kuumenevat käytön aikana, on merkitty tällä symbolilla. Laitetyyppi: Kaikki tässä käyttöohjeessa esitetyt tiedot koskevat vain kansilehdelle merkittyä laitetyyppiä. Tiedustelujen yhteydessä annettavat tiedot Ilmoita aina tiedusteluja tehdessäsi seuraavat tiedot: Laitetyyppi Sarjanumero Laitteen sarjanumero on merkitty laitteen pohjassa olevaan nimikilpeen. Leica EG F 5

6 2. Turvallisuus Noudata ehdottomasti tässä luvussa esitettyjä turvallisuusohjeita ja varoituksia. Lue nämä ohjeet, vaikka hallitsisit jo jonkin Leica-laitteen käsittelyn ja käytön. 2.1 Turvallisuustietoja Tämä käyttöohje sisältää tärkeitä laitteen käyttöturvallisuutta ja ylläpitoa koskevia ohjeita ja tietoja. Käyttöohje on tärkeä osa tuotetta ja se on luettava huolellisesti ennen kokoamista ja käyttöä. Käyttöohjetta on aina säilytettävä laitteen lähellä. Käyttäjän on noudatettava tässä käyttöohjeessa annettuja ohjeita ja varoituksia, jotta laite säilyttäisi alkuperäisen tilansa ja sen käyttö olisi vaaratonta. Kaikkia sovellettuja standardeja koskevat ajankohtaiset tiedot löytyvät CEvaatimustenmukaisuusvakuutuksesta Internetistä. Osoite: www. histo-solutions.com Laitteen käyttäjän tulee noudattaa kaikkia tässä käyttöohjeessa esitettyjä ohjeita ja varoituksia laitteen turvallisen käytön varmistamiseksi. 6 Käyttöohje V1.1 03/2009

7 2.2 Turvallisuusohjeita 2. Turvallisuus Seuraavia turvaohjeita ja varoituksia on noudatettava, jotta laite toimisi hyvin: Laitteen saa liittää ainoastaan sen mukana olevalla virtajohdolla ja ainoastaan maadoitettuun pistorasiaan. Suojatoimintoa ei saa poistaa käyttämällä jatkojohtoa, jossa ei ole suojamaadoitusliitintä. Säilytyspaikan ja käyttöpaikan väliset äärimmäiset lämpötilan vaihtelut sekä suuri kosteus saattavat johtaa kondensaation syntymiseen. Odota tässä tapauksessa vähintään kaksi tuntia, ennen kuin kytket laitteeseen virran. Laite voi vaurioitua, jos laitteeseen kytketään virta ennen kuin kaksi tuntia on kulunut. Ainoastaan koulutuksen saanut laboratoriohenkilökunta saa käyttää laitetta. Sitä saa käyttää ainoastaan sen käyttötarkoituksen ja tässä käyttöohjeessa annettujen ohjeiden mukaisesti. Ainoastaan valtuutetut huoltoteknikot saavat avata laitteen huoltoa ja korjaustöitä varten. Kytke laite pois päältä ja irrota pistoke pistorasiasta ennen laitteen puhdistusta. Älä käytä puhdistuksessa asetonia tai ksyleeniä sisältävää liuotinta. Noudata puhdistusaineiden käsittelyssä valmistajan antamia turvallisuutta koskevia määräyksiä ja laboratorion antamia säädöksiä. Laitetta ei saa käyttää tiloissa, joissa on räjähdysvaara. Kytke laitteen virta pois päältä ja vedä verkkojohto pois pistorasiasta aina, ennen kuin vaihdat sulakkeet. Älä käytä muita kuin tehtaan asentamia sulakkeita. Sulakkeita koskevat tiedot on mainittu luvussa 4.3 Tekniset tiedot. Leica EG F 7

8 3. Asennus 3.1 Toimituksen laajuus Leica EG F laitteessa on seuraavat osat: ohjauslaite kuumennettavat pinsetit, kärjen leveys 1 mm pinsettiteline ja parafiininkeräysallas 1 verkkojohtosarja (katso s. 9) sulakesarja käyttöohje Vertaa toimitettuja osia huolellisesti pakkauslistaan, toimitusasiakirjaan ja tilaukseesi. Jos löydät eroavaisuuksia, ota yhteys tilauksesi käsitelleeseen Leican myyntiyksikköön tai Leica-kauppiaaseen. 3.2 Ensikäyttöönotto Ota ohjauslaite varovasti pois pakkauksesta. Ota pinsetit pois pakkauksesta. Valitse mukana olevista verkkojohdoista sopiva johto. Ota pinsettiteline ja parafiininkeräysastia pois pakkauksesta Kokoaminen Saata laite käyttövalmiiksi seuraavassa kuvatulla tavalla: Pinsettiteline (1) ja parafiininkeräysastia (2) on asennettu tehtaalla laitteen oikealle reunalle. Jos se on asennettava vasemmalle reunalle, menettele seuraavassa kuvatulla tavalla: - Avaa laitteen pohjassa olevat neljä ristikantaruuvia (3). - Ota pinsettiteline / keräysastia pois, käännä se ja kiinnitä se vastapäiselle reunalle (laita ruuvit niitä varten oleviin reikiin) Kuva 3 8 Käyttöohje V1.1 03/2009

9 3. Asennus 3.3 Sähköliitännät Leica EG F voidaan liittää eri sähkönsyöttöjärjestelmiin (jännite- ja taajuus, katso luku Tekniset tiedot ). Tästä syystä laitteen mukana on eri virtajohtoja, joista löytyy sopiva seuraaviin maihin: Käyttöpaikka: Australia Italia Sveitsi Iso-Britannia Eurooppa USA, Kanada, Japani Noudata seuraavia ohjeita, jotta estäisit laitteen vaurioitumisen: Laite ON liitettävä maadoitettuun pistorasiaan. Ainoastaan paikalliselle virransyötölle (pistoke) sopivan verkkojohdon käyttö on sallittua. Jatkojohtoa ei saa käyttää! Laite voidaan liittää seuraaviin jännitteisiin: V, 50/60 Hz tai V, 50/60 Hz. Laite on asetettu tehtaalla V, 50/60 Hz jännitteelle (kuva 4). Jos joudut muuttamaan jännitettä, työnnä ruuvimeisseli rakoon (3) ja muuta asetusta tarvittavan arvon kohtaan. 3 Kuva 4 Leica EG F 9

10 3. Asennus Liittäminen verkkovirtaan Varmista, että jännitteen valitsin on asetettu oikein, ennen kuin liität laitteen verkkovirtaan! Jännitteen valitsimen väärä asetus voi vaurioittaa laitetta! Ennen jännitteen muuttamista laite on kytkettävä irti verkkovirrasta. Verkkojohdon liittäminen Sulakkeiden vaihtaminen 6 Kuva 5 Varmista, että verkkokytkin (1) on asetettu pois päältä = 0, ennen kuin liität verkkojohdon. Valitse verkkojohto, jossa on käyttöpaikan pistorasiaan sopiva liitin. Laitteen saa liittää ainoastaan sen mukana olevalla verkkojohdolla ja ainoastaan maadoitettuun pistorasiaan. Kytke laitteesta virta ja ota johto pois pistorasiasta. Käytä ainoastaan laitteen mukana toimitettuja varasulakkeita. Liitä verkkojohdon pistoke laitteen takana olevaan vastakeliittimeen (6). Pistä verkkojohto verkkopistorasiaan. Pistä loveen (5) pieni ruuvimeisseli ja nosta holkki varovasti pois. Ota sulakekotelo (8) ja sulakkeet (7) yhdessä pois. Vaihda vialliset sulakkeet, pistä sulakekotelo takaisin laitteeseen ja paina sitä alas, kunnes se napsahtaa paikoilleen (napsahdus kuuluu selvästi). 10 Käyttöohje V1.1 03/2009

11 4. Laitteen ominaisuudet 4.1 Yleiskuva komponentit / toiminnot Ohjauslaite (kuva edestä) Ohjaustaulu Pinsettiteline Parafiininkeräysastia Kuumennettavat pinsetit (kärjen leveys 1 mm), johto Kuva 6 Jännitteen valitsin Ohjauslaite (kuva takaa) Virtakytkin Virtajohdon vastakeliitin Kuva 7 Leica EG F 11

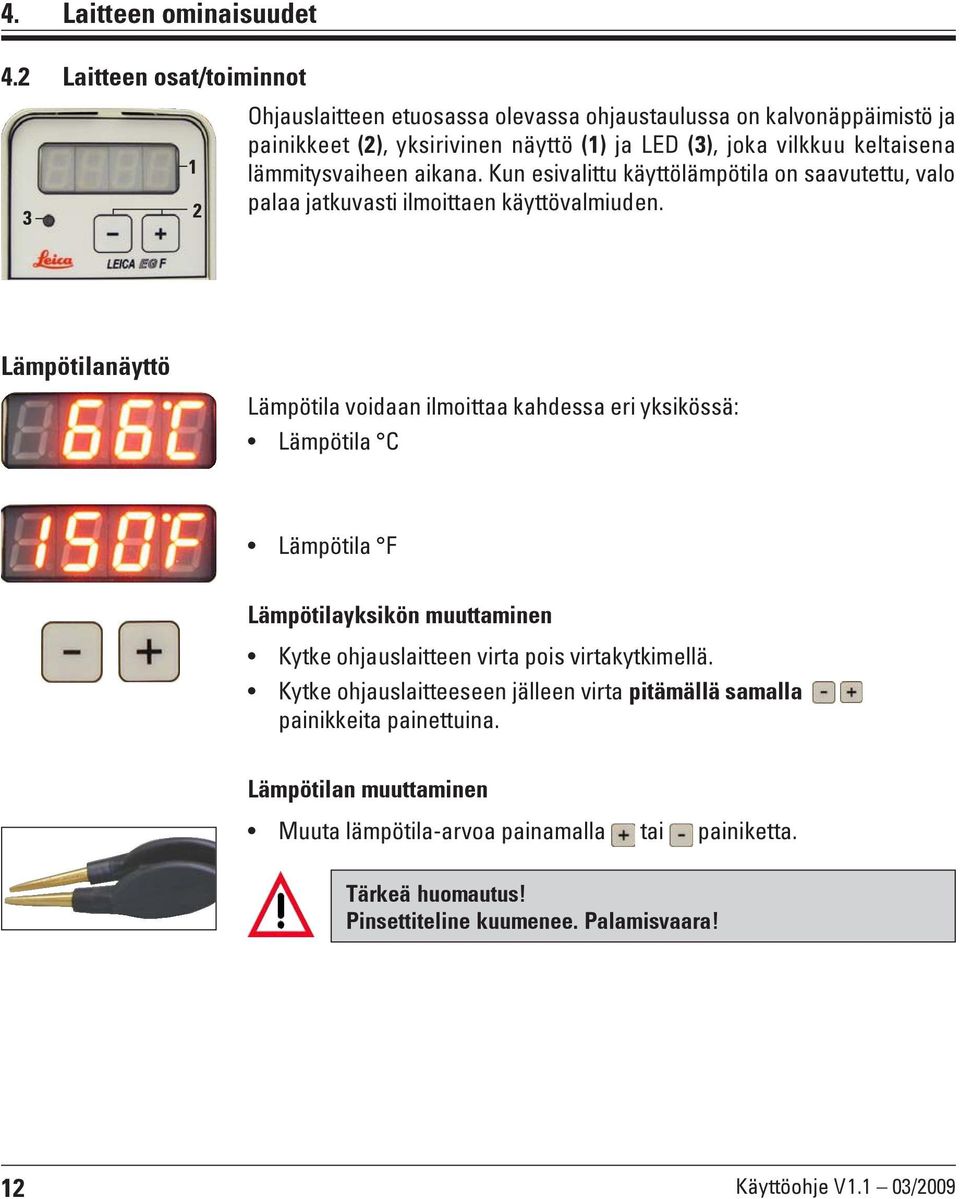

12 4. Laitteen ominaisuudet 4.2 Laitteen osat/toiminnot Ohjauslaitteen etuosassa olevassa ohjaustaulussa on kalvonäppäimistö ja painikkeet (2), yksirivinen näyttö (1) ja LED (3), joka vilkkuu keltaisena lämmitysvaiheen aikana. Kun esivalittu käyttölämpötila on saavutettu, valo palaa jatkuvasti ilmoittaen käyttövalmiuden. Lämpötilanäyttö Lämpötila voidaan ilmoittaa kahdessa eri yksikössä: Lämpötila C Lämpötila F Lämpötilayksikön muuttaminen Kytke ohjauslaitteen virta pois virtakytkimellä. Kytke ohjauslaitteeseen jälleen virta pitämällä samalla painikkeita painettuina. Lämpötilan muuttaminen Muuta lämpötila-arvoa painamalla tai painiketta. Tärkeä huomautus! Pinsettiteline kuumenee. Palamisvaara! 12 Käyttöohje V1.1 03/2009

13 4. Laitteen ominaisuudet 4.3 Tekniset tiedot Yleistä Hyväksyntä: Laitetta koskevat hyväksyntämerkinnät ovat laitteen reunalla tyyppikilven vieressä. Nimellissyöttövirta: V, 50/ 60 Hz V, 50/ 60 Hz Ottovirta: 8 VA Suojausluokka 1 : I Saasteaste 1 : 2 Ylijänniteluokka: II Käyttölämpötila: +18 C C Työskentelylämpötila-alue: 55 C C Suhteellinen ilmankosteus: enintään 60 %, tiivistymätön. 1) normien IEC-1010, UL 3101 ja EN mukaan Sulakkeet Ohutlankasulakkeet 5 x 20 mm: Sulaketyyppi: Mitat ja painot Mitat: Korkeus: Leveys: Syvyys: Paino: T 1.25 A Wickmann: tyyppi 195, Schurter: tyyppi FST 110 mm 130 mm 180 mm n. 1,5 kg Ohjelmoitavat parametrit Lämpötila-alueet näytössä C tai F Leica EG F 13

14 5. Takuu ja asiakaspalvelu Takuu Leica Biosystems Nussloch GmbH takaa, että toimitettu tuote kävi läpi laajan laatutarkastuksen, jonka perustana ovat yhtiön sisäiset, tiukat testauskriteerit, eikä siinä ole vikoja. Yhtiö takaa myös, että tuote on kaikkien teknisten tietojen ja/tai laatutakuun mukainen. Takuun laajuus riippuu kulloinkin solmitun sopimuksen sisällöstä; sitovia ovat ainoastaan paikallisen Leica-myyntiyksikön tai tuotteen ostoliikkeen takuuehdot. Tietoja teknisestä asiakaspalvelusta Kun tarvitset teknistä asiakaspalvelua tai varaosia, ota yhteys Leican myyntiedustajaan tai kauppiaaseen, jolta ostit laitteen. Ilmoita seuraavat tiedot: laitteen mallin nimi ja laitteen sarjanumero laitteen sijoituspaikka ja yhteyshenkilön nimi asiakaspalveluyhteydenoton syy toimituspäivämäärä. Laitteen käytöstäpoisto ja hävittäminen Laitteen tai sen osia saa hävittää vain kulloinkin voimassa olevia lakeja noudattaen. 14 Käyttöohje V1.1 03/2009

15 6. EC Declaration of Conformity EC Declaration of Conformity We herewith declare, in exclusive responsibility, that the instrument Leica EGF Heatable Forceps was developed, designed and manufactured to conform with the Directive 2006/95/EC of the European Parliament and of the Council (Low Voltage) Directive 2004/108/EC of the European Parliament and of the Council (electromagnetic compatibility) The following harmonized standards were applied: EN : 2001 Safety requirements for electrical equipment for measurement, control and laboratory use - Part 1: General requirements EN 61326: 2006 Electrical equipment for measurement, control and laboratory use - EMC requirements - Part 1: General requirements In addition, the following in-house standards were applied: DIN EN ISO 9001: Quality management systems - Requirements Leica Biosystems Nussloch GmbH Heidelberger Str D Nussloch May 14, 2008 Leica EG F Anne De Greef-Safft President Biosystems Devision 15
