Ohjauskeskus Rittal Sähkökaavio 1a Sähkökaavio 1b Sähkökaavio 2
|
|
- Santeri Salo
- 8 vuotta sitten
- Katselukertoja:
Transkriptio
1 ERILLISPOISTOJÄRJESTELMÄ ERILLISPOISTOJÄRJESTELMÄ Käsikirja Käsikirja Karvaamokuja HELSINKI P FAX info@sa-vasairaalavaruste.fi

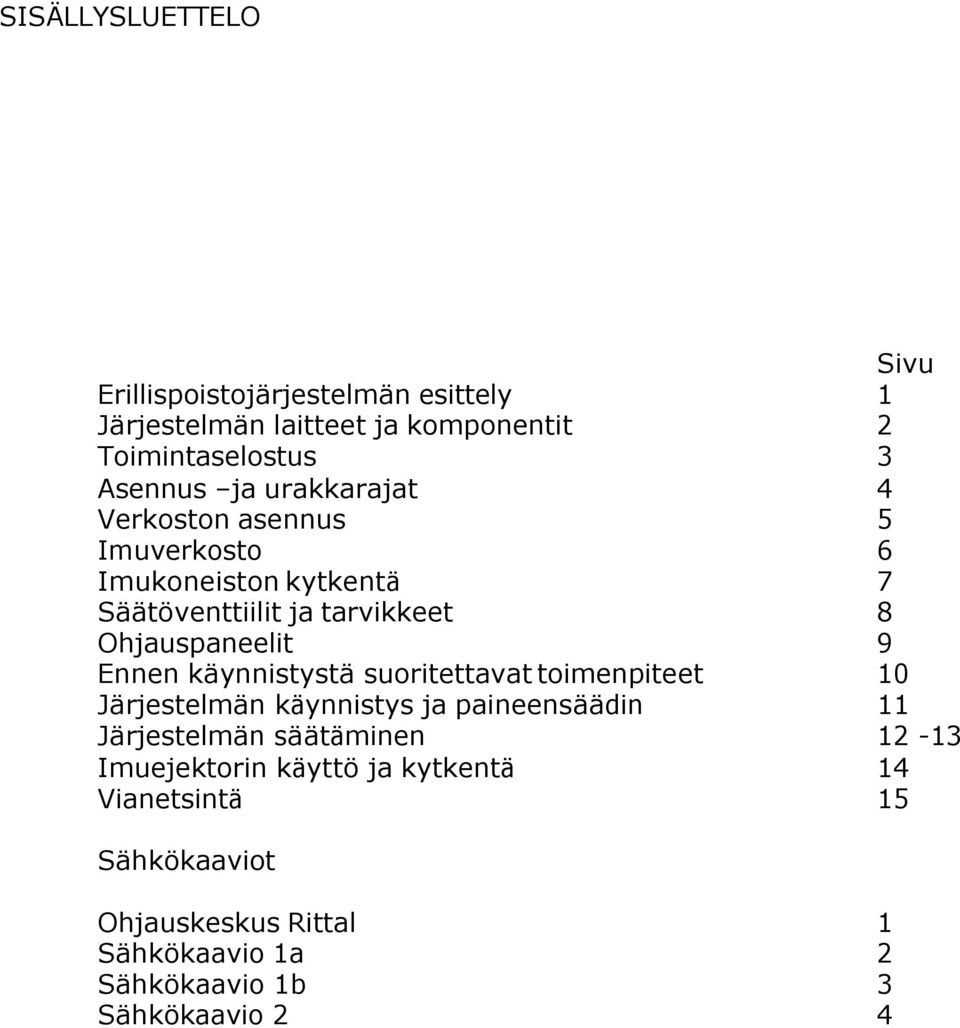

2 SISÄLLYSLUETTELO Erillispoistojärjestelmän esittely Järjestelmän laitteet ja komponentit Toimintaselostus Asennus ja urakkarajat Verkoston asennus Imuverkosto Imukoneiston kytkentä Säätöventtiilit ja tarvikkeet Ohjauspaneelit Ennen käynnistystä suoritettavat toimenpiteet Järjestelmän käynnistys ja paineensäädin Järjestelmän säätäminen Imuejektorin käyttö ja kytkentä Vianetsintä Sivu Sähkökaaviot Ohjauskeskus Rittal Sähkökaavio 1a Sähkökaavio 1b Sähkökaavio

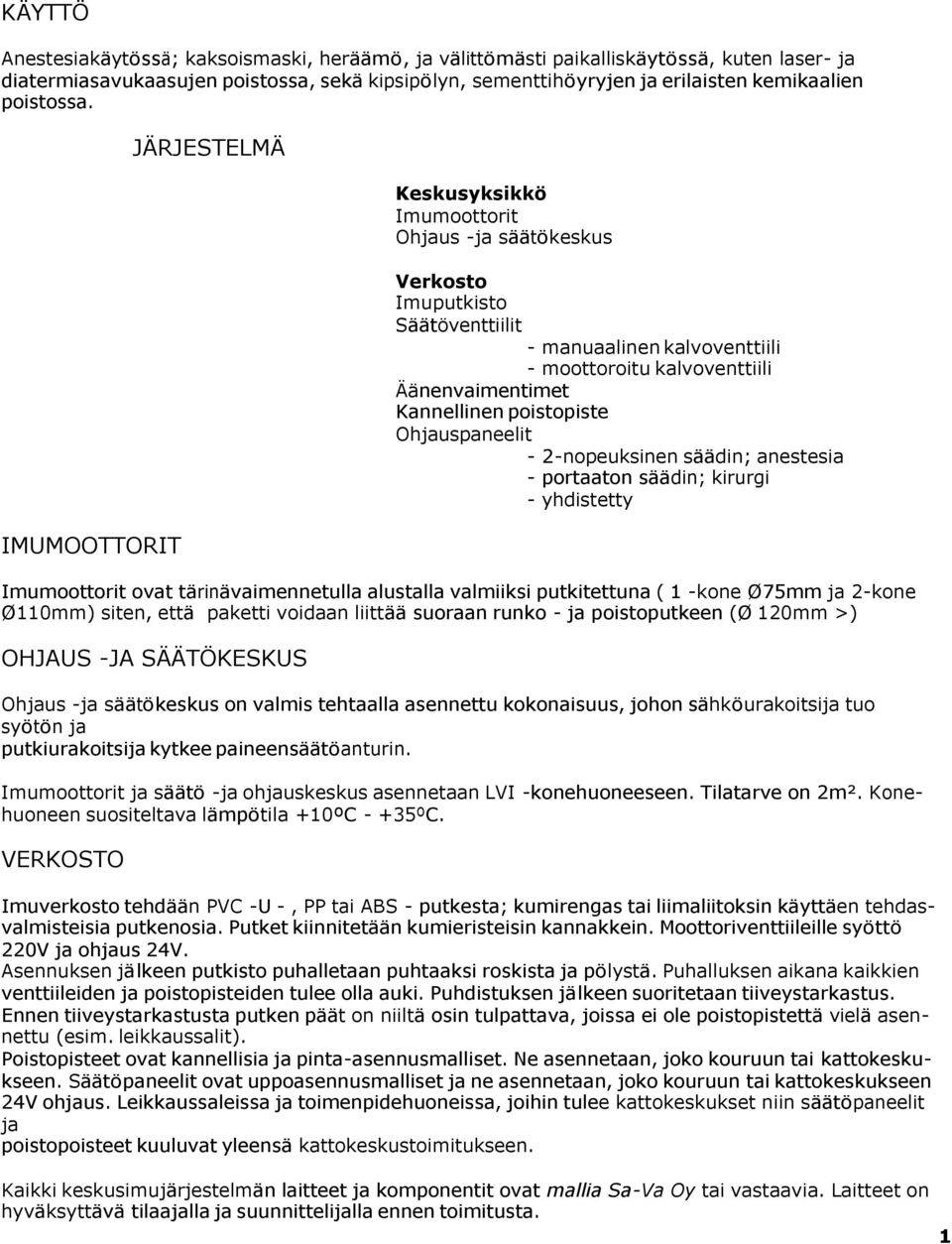

3 KÄYTTÖ Anestesiakäytössä; kaksoismaski, heräämö, ja välittömästi paikalliskäytössä, kuten laser- ja diatermiasavukaasujen poistossa, sekä kipsipölyn, sementtihöyryjen ja erilaisten kemikaalien poistossa. JÄRJESTELMÄ Keskusyksikkö Imumoottorit Ohjaus -ja säätökeskus Verkosto Imuputkisto Säätöventtiilit - manuaalinen kalvoventtiili - moottoroitu kalvoventtiili Äänenvaimentimet Kannellinen poistopiste Ohjauspaneelit - 2-nopeuksinen säädin; anestesia - portaaton säädin; kirurgi - yhdistetty IMUMOOTTORIT Imumoottorit ovat tärinävaimennetulla alustalla valmiiksi putkitettuna ( 1 -kone Ø75mm ja 2-kone Ø110mm) siten, että paketti voidaan liittää suoraan runko - ja poistoputkeen (Ø 120mm >) OHJAUS -JA SÄÄTÖKESKUS Ohjaus -ja säätökeskus on valmis tehtaalla asennettu kokonaisuus, johon sähköurakoitsija tuo syötön ja putkiurakoitsija kytkee paineensäätöanturin. Imumoottorit ja säätö -ja ohjauskeskus asennetaan LVI -konehuoneeseen. Tilatarve on 2m². Konehuoneen suositeltava lämpötila +10ºC - +35ºC. VERKOSTO Imuverkosto tehdään PVC -U -, PP tai ABS - putkesta; kumirengas tai liimaliitoksin käyttäen tehdasvalmisteisia putkenosia. Putket kiinnitetään kumieristeisin kannakkein. Moottoriventtiileille syöttö 220V ja ohjaus 24V. Asennuksen jälkeen putkisto puhalletaan puhtaaksi roskista ja pölystä. Puhalluksen aikana kaikkien venttiileiden ja poistopisteiden tulee olla auki. Puhdistuksen jälkeen suoritetaan tiiveystarkastus. Ennen tiiveystarkastusta putken päät on niiltä osin tulpattava, joissa ei ole poistopistettä vielä asennettu (esim. leikkaussalit). Poistopisteet ovat kannellisia ja pinta-asennusmalliset. Ne asennetaan, joko kouruun tai kattokeskukseen. Säätöpaneelit ovat uppoasennusmalliset ja ne asennetaan, joko kouruun tai kattokeskukseen 24V ohjaus. Leikkaussaleissa ja toimenpidehuoneissa, joihin tulee kattokeskukset niin säätöpaneelit ja poistopoisteet kuuluvat yleensä kattokeskustoimitukseen. Kaikki keskusimujärjestelmän laitteet ja komponentit ovat mallia Sa-Va Oy tai vastaavia. Laitteet on hyväksyttävä tilaajalla ja suunnittelijalla ennen toimitusta. 1

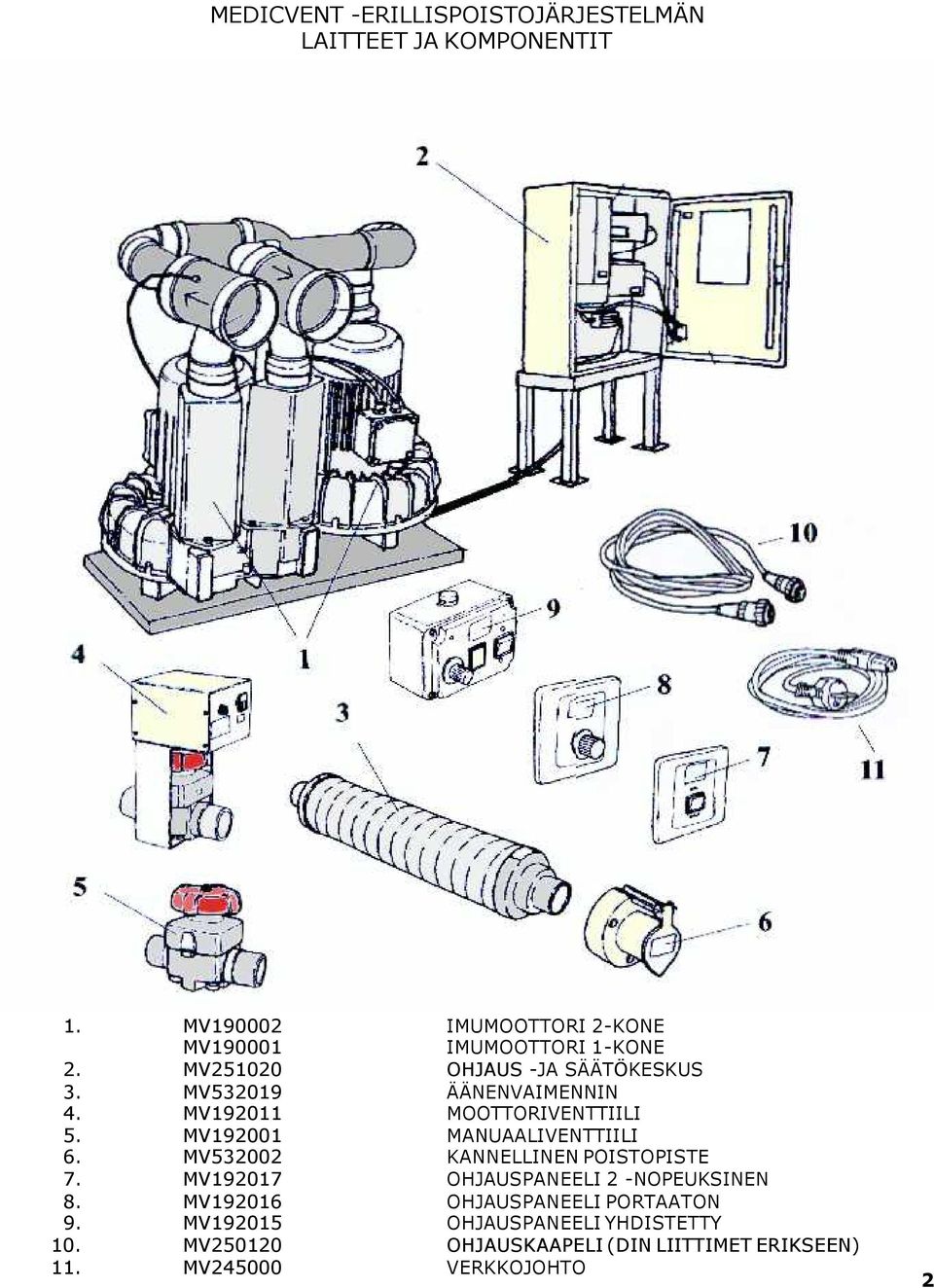

4 MEDICVENT -ERILLISPOISTOJÄRJESTELMÄN LAITTEET JA KOMPONENTIT MV MV MV MV MV MV MV MV MV MV MV MV IMUMOOTTORI 2-KONE IMUMOOTTORI 1-KONE OHJAUS -JA SÄÄTÖKESKUS ÄÄNENVAIMENNIN MOOTTORIVENTTIILI MANUAALIVENTTIILI KANNELLINEN POISTOPISTE OHJAUSPANEELI 2 -NOPEUKSINEN OHJAUSPANEELI PORTAATON OHJAUSPANEELI YHDISTETTY OHJAUSKAAPELI (DIN LIITTIMET ERIKSEEN) VERKKOJOHTO 2

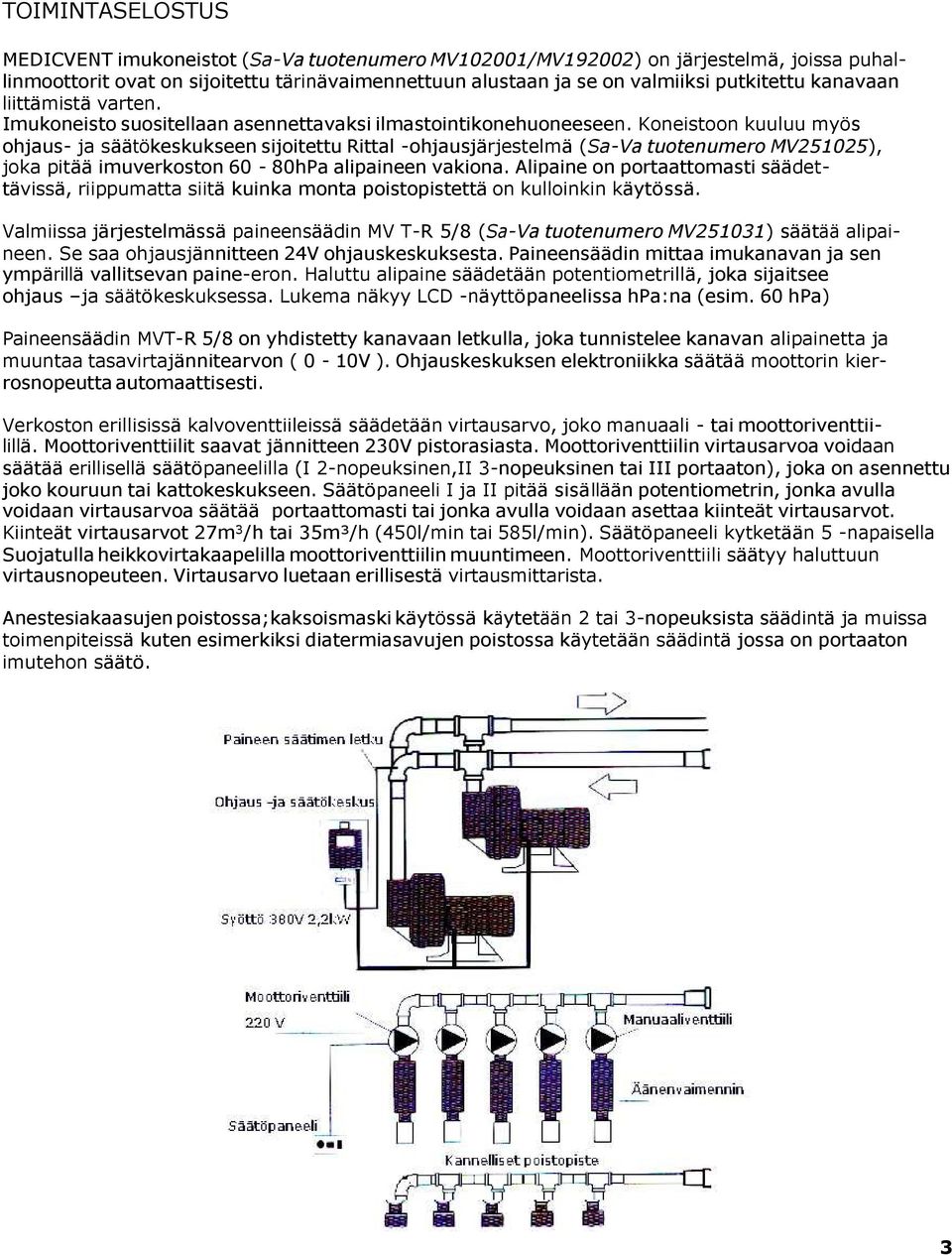

5 TOIMINTASELOSTUS MEDICVENT imukoneistot (Sa-Va tuotenumero MV102001/MV192002) on järjestelmä, joissa puhallinmoottorit ovat on sijoitettu tärinävaimennettuun alustaan ja se on valmiiksi putkitettu kanavaan liittämistä varten. Imukoneisto suositellaan asennettavaksi ilmastointikonehuoneeseen. Koneistoon kuuluu myös ohjaus- ja säätökeskukseen sijoitettu Rittal -ohjausjärjestelmä (Sa-Va tuotenumero MV251025), joka pitää imuverkoston 60-80hPa alipaineen vakiona. Alipaine on portaattomasti säädettävissä, riippumatta siitä kuinka monta poistopistettä on kulloinkin käytössä. Valmiissa järjestelmässä paineensäädin MV T-R 5/8 (Sa-Va tuotenumero MV251031) säätää alipaineen. Se saa ohjausjännitteen 24V ohjauskeskuksesta. Paineensäädin mittaa imukanavan ja sen ympärillä vallitsevan paine-eron. Haluttu alipaine säädetään potentiometrillä, joka sijaitsee ohjaus ja säätökeskuksessa. Lukema näkyy LCD -näyttöpaneelissa hpa:na (esim. 60 hpa) Paineensäädin MVT-R 5/8 on yhdistetty kanavaan letkulla, joka tunnistelee kanavan alipainetta ja muuntaa tasavirtajännitearvon ( 0-10V ). Ohjauskeskuksen elektroniikka säätää moottorin kierrosnopeutta automaattisesti. Verkoston erillisissä kalvoventtiileissä säädetään virtausarvo, joko manuaali - tai moottoriventtiilillä. Moottoriventtiilit saavat jännitteen 230V pistorasiasta. Moottoriventtiilin virtausarvoa voidaan säätää erillisellä säätöpaneelilla (I 2-nopeuksinen,II 3-nopeuksinen tai III portaaton), joka on asennettu joko kouruun tai kattokeskukseen. Säätöpaneeli I ja II pitää sisällään potentiometrin, jonka avulla voidaan virtausarvoa säätää portaattomasti tai jonka avulla voidaan asettaa kiinteät virtausarvot. Kiinteät virtausarvot 27m³/h tai 35m³/h (450l/min tai 585l/min). Säätöpaneeli kytketään 5 -napaisella Suojatulla heikkovirtakaapelilla moottoriventtiilin muuntimeen. Moottoriventtiili säätyy haluttuun virtausnopeuteen. Virtausarvo luetaan erillisestä virtausmittarista. Anestesiakaasujen poistossa;kaksoismaski käytössä käytetään 2 tai 3-nopeuksista säädintä ja muissa toimenpiteissä kuten esimerkiksi diatermiasavujen poistossa käytetään säädintä jossa on portaaton imutehon säätö. 3

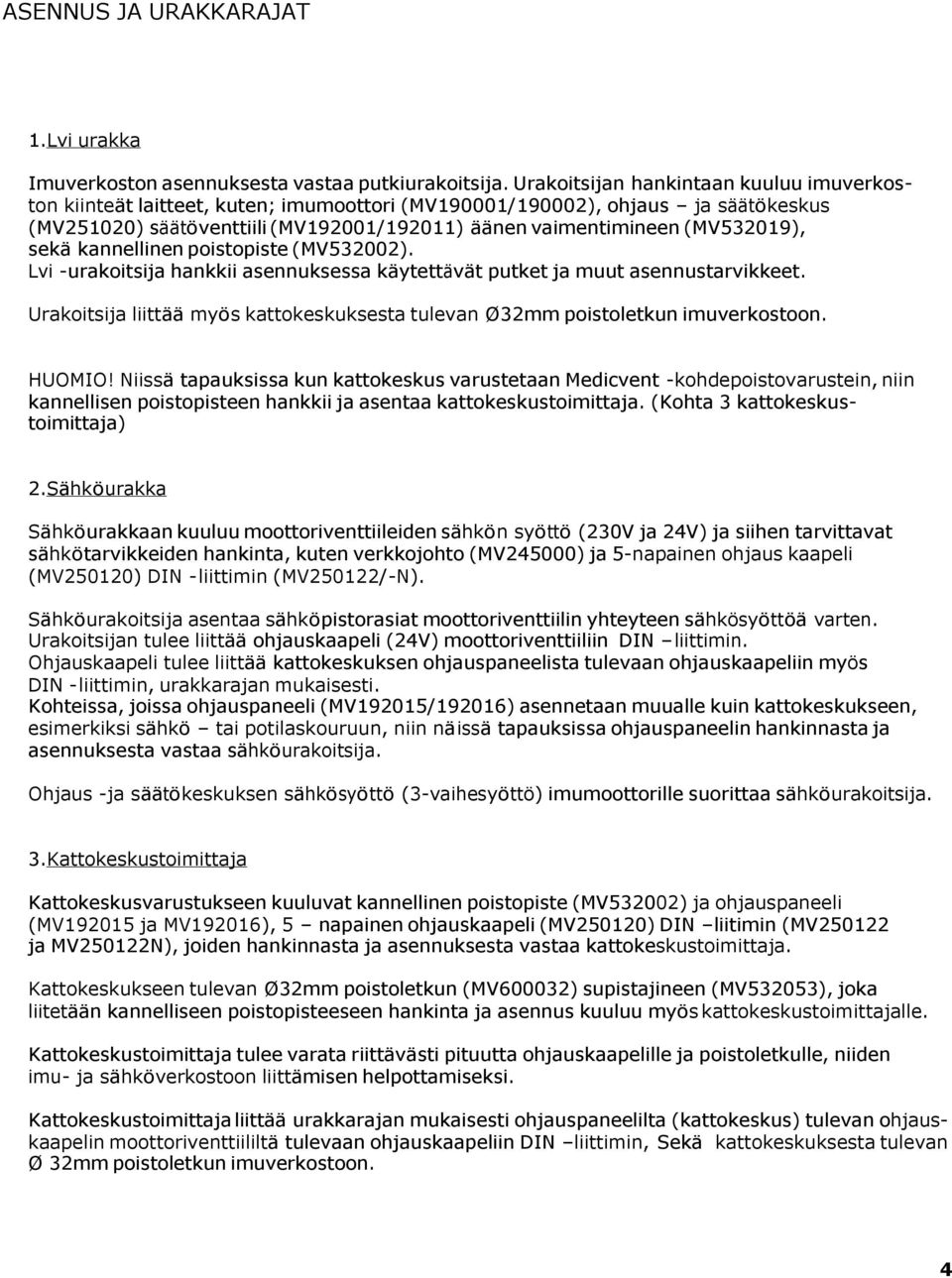

6 ASENNUS JA URAKKARAJAT 1.Lvi urakka Imuverkoston asennuksesta vastaa putkiurakoitsija. Urakoitsijan hankintaan kuuluu imuverkoston kiinteät laitteet, kuten; imumoottori (MV190001/190002), ohjaus ja säätökeskus (MV251020) säätöventtiili (MV192001/192011) äänen vaimentimineen (MV532019), sekä kannellinen poistopiste (MV532002). Lvi -urakoitsija hankkii asennuksessa käytettävät putket ja muut asennustarvikkeet. Urakoitsija liittää myös kattokeskuksesta tulevan Ø32mm poistoletkun imuverkostoon. HUOMIO! Niissä tapauksissa kun kattokeskus varustetaan Medicvent -kohdepoistovarustein, niin kannellisen poistopisteen hankkii ja asentaa kattokeskustoimittaja. (Kohta 3 kattokeskustoimittaja) 2.Sähköurakka Sähköurakkaan kuuluu moottoriventtiileiden sähkön syöttö (230V ja 24V) ja siihen tarvittavat sähkötarvikkeiden hankinta, kuten verkkojohto (MV245000) ja 5-napainen ohjaus kaapeli (MV250120) DIN -liittimin (MV250122/-N). Sähköurakoitsija asentaa sähköpistorasiat moottoriventtiilin yhteyteen sähkösyöttöä varten. Urakoitsijan tulee liittää ohjauskaapeli (24V) moottoriventtiiliin DIN liittimin. Ohjauskaapeli tulee liittää kattokeskuksen ohjauspaneelista tulevaan ohjauskaapeliin myös DIN -liittimin, urakkarajan mukaisesti. Kohteissa, joissa ohjauspaneeli (MV192015/192016) asennetaan muualle kuin kattokeskukseen, esimerkiksi sähkö tai potilaskouruun, niin näissä tapauksissa ohjauspaneelin hankinnasta ja asennuksesta vastaa sähköurakoitsija. Ohjaus -ja säätökeskuksen sähkösyöttö (3-vaihesyöttö) imumoottorille suorittaa sähköurakoitsija. 3.Kattokeskustoimittaja Kattokeskusvarustukseen kuuluvat kannellinen poistopiste (MV532002) ja ohjauspaneeli (MV ja MV192016), 5 napainen ohjauskaapeli (MV250120) DIN liitimin (MV ja MV250122N), joiden hankinnasta ja asennuksesta vastaa kattokeskustoimittaja. Kattokeskukseen tulevan Ø32mm poistoletkun (MV600032) supistajineen (MV532053), joka liitetään kannelliseen poistopisteeseen hankinta ja asennus kuuluu myös kattokeskustoimittajalle. Kattokeskustoimittaja tulee varata riittävästi pituutta ohjauskaapelille ja poistoletkulle, niiden imu- ja sähköverkostoon liittämisen helpottamiseksi. Kattokeskustoimittaja liittää urakkarajan mukaisesti ohjauspaneelilta (kattokeskus) tulevan ohjauskaapelin moottoriventtiililtä tulevaan ohjauskaapeliin DIN liittimin, Sekä kattokeskuksesta tulevan Ø 32mm poistoletkun imuverkostoon. 4
7 VERKOSTON ASENNUS Sovita putkijärjestelmä niin,että siitä ei aiheudu virtausvastusta ja niin, että putkimitoituksesta löytyy tarvittavat putkikoot. Suositellaan käytettäväksi joko liimattava PE,PP tai ABS - putkea. Liimaliitoksissa käytettävällä liimalla tulee olla täyttävä ominaisuus. PUTKISTO Poistoputki Ø 120mm tai suurempi Imuverkosto: 0-35m 35-65m 65 - Ø Ø Ø Ø 110mm/Ø 75mm 63mm 50mm moottoriventtiilille 40mm poistopisteelle Imumoottorista putkiyhteet (Ø 110mm 2-kone ja Ø 75mm 1-kone) tehdasasennettuna. On huomioitava jos koneelle tulo on yli 35m, niin käytetään vähintään Ø 120mm putkea. Koska putkiston tulee kestää painetta, niin tiiveyden varmistamiseksi liitosmuhvin kumitiivisteet on liimattava. Asenna kanava jokaista kerrostasannetta varten ja haaroita oma kanava jokaiselle seinäpisteelle. Jokaiselle kanavalle oma säätöventtiili ja äänenvaimennin. Poistoputken pää on syytä suojata sateelta. SÄÄTÖVENTTIILIT Säätöventtiilit suositellaan asennettavaksi alaspäin, lähelle putken haaroituskohtaa niin, että niihin on esteetön pääsy säätöjen ja huollon suorittamiseksi. Säätöventtiilit on hyvä merkitä vastaamaan sitä poistopistettä mitä venttiili ohjaa. Näin jälkeenpäin tehtävät imutehon säädöt ja huoltotoimet on helppo suorittaa. ÄÄNENVAIMENTIMET Äänenvaimennin asennetaan välittömästi säätöventtiilin jälkeen imun puoleiseen putkeen. 5

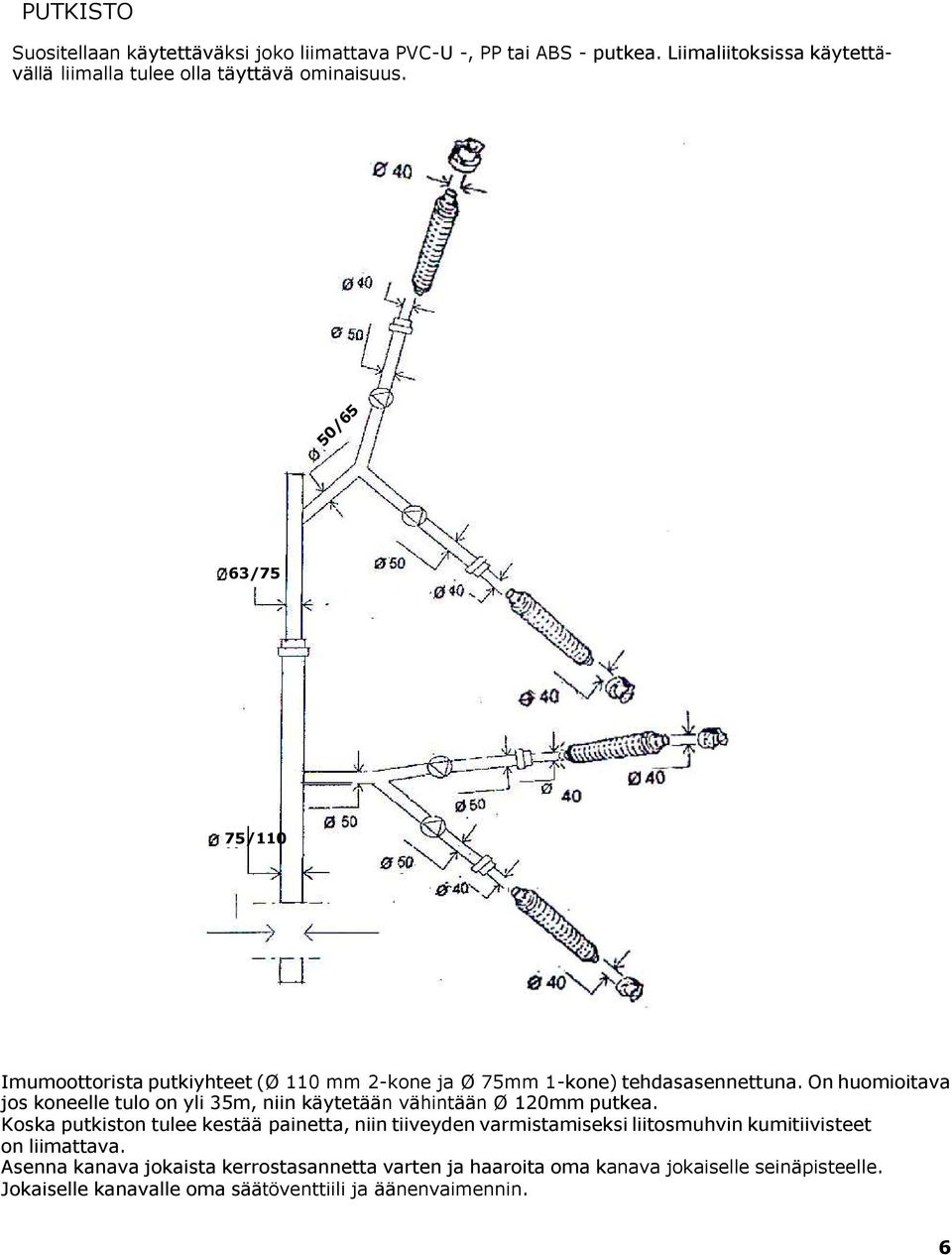

8 PUTKISTO 5 0 /6 5 Suositellaan käytettäväksi joko liimattava PVC-U -, PP tai ABS - putkea. Liimaliitoksissa käytettävällä liimalla tulee olla täyttävä ominaisuus. 63/75 75/110 Imumoottorista putkiyhteet (Ø 110 mm 2-kone ja Ø 75mm 1-kone) tehdasasennettuna. On huomioitava jos koneelle tulo on yli 35m, niin käytetään vähintään Ø 120mm putkea. Koska putkiston tulee kestää painetta, niin tiiveyden varmistamiseksi liitosmuhvin kumitiivisteet on liimattava. Asenna kanava jokaista kerrostasannetta varten ja haaroita oma kanava jokaiselle seinäpisteelle. Jokaiselle kanavalle oma säätöventtiili ja äänenvaimennin. 6

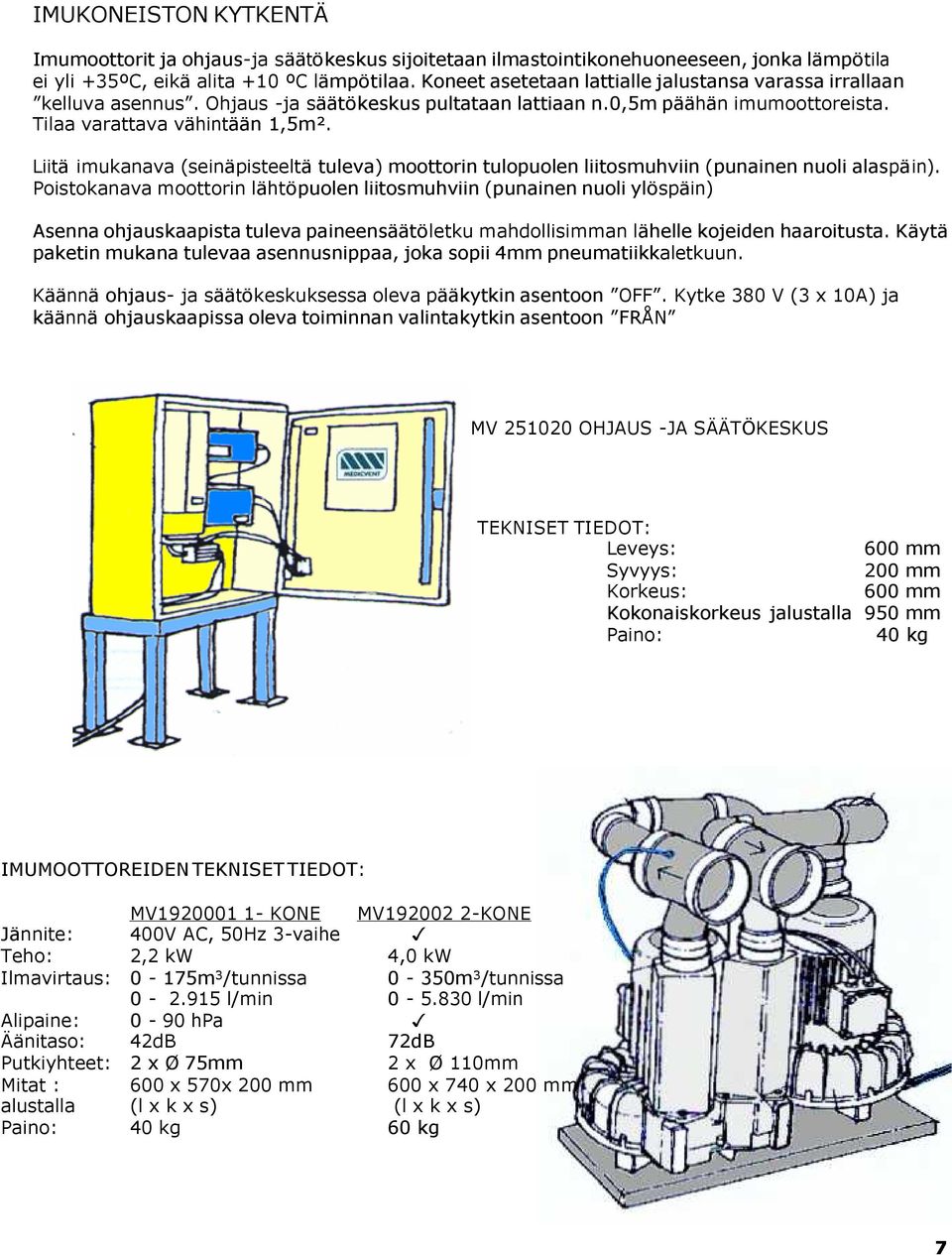

9 IMUKONEISTON KYTKENTÄ Imumoottorit ja ohjaus-ja säätökeskus sijoitetaan ilmastointikonehuoneeseen, jonka lämpötila ei yli +35ºC, eikä alita +10 ºC lämpötilaa. Koneet asetetaan lattialle jalustansa varassa irrallaan kelluva asennus. Ohjaus -ja säätökeskus pultataan lattiaan n.0,5m päähän imumoottoreista. Tilaa varattava vähintään 1,5m². Liitä imukanava (seinäpisteeltä tuleva) moottorin tulopuolen liitosmuhviin (punainen nuoli alaspäin). Poistokanava moottorin lähtöpuolen liitosmuhviin (punainen nuoli ylöspäin) Asenna ohjauskaapista tuleva paineensäätöletku mahdollisimman lähelle kojeiden haaroitusta. Käytä paketin mukana tulevaa asennusnippaa, joka sopii 4mm pneumatiikkaletkuun. Käännä ohjaus- ja säätökeskuksessa oleva pääkytkin asentoon OFF. Kytke 380 V (3 x 10A) ja käännä ohjauskaapissa oleva toiminnan valintakytkin asentoon FRÅN MV OHJAUS -JA SÄÄTÖKESKUS TEKNISET TIEDOT: Leveys: Syvyys: Korkeus: Kokonaiskorkeus jalustalla Paino: mm mm mm mm kg IMUMOOTTOREIDEN TEKNISET TIEDOT: MV KONE MV KONE Jännite: 400V AC, 50Hz 3-vaihe 3 Teho: 2,2 kw 4,0 kw Ilmavirtaus: 0-175m³/tunnissa 0-350m³/tunnissa l/min l/min Alipaine: 0-90 hpa 3 Äänitaso: 42dB 72dB Putkiyhteet: 2 x Ø 75mm 2 x Ø 110mm Mitat : 600 x 570x 200 mm 600 x 740 x 200 mm alustalla (l x k x s) (l x k x s) Paino: 40 kg 60 kg 7
10 SÄÄTÖVENTTIILIT JA TARVIKKEET MV MANUAALIVENTTIILI Manuaaliventtiili asennetaan niihin kohteisiin, joissa imuteho pidetään vakiona, kuten heräämössä 17m³/tunnissa. MV ÄÄNENVAIMENNIN Äänenvaimennin asennetaan välittömästi säätöventtiilin jälkeen. MV MOOTTORIVENTTIILI Moottoriventtiili asennetaan kohteisiin, joissa imutehoa täytyy pystyä säätämään toimenpiteen aikana, kuten leikkaussalit. MV VERKKOJOHTO MV OHJAUSKAAPELI Ohjauskaapeli on saatavana määrämittaisen kelatavarana; DIN-liittimet erikseen. MV DIN -LIITIN, UROS MV N DIN-LIITIN, NAARAS MOOTTORIVENTTIILIN TEKNISET TIEDOT. Jännite: 220V, 50Hz, 1-vaihe ±10% (sulake 2 x 0,4 AT) Ohjauspaneelin vastus 10 kw Mitat: 320 x 150 x 225mm (k x s x p) 8

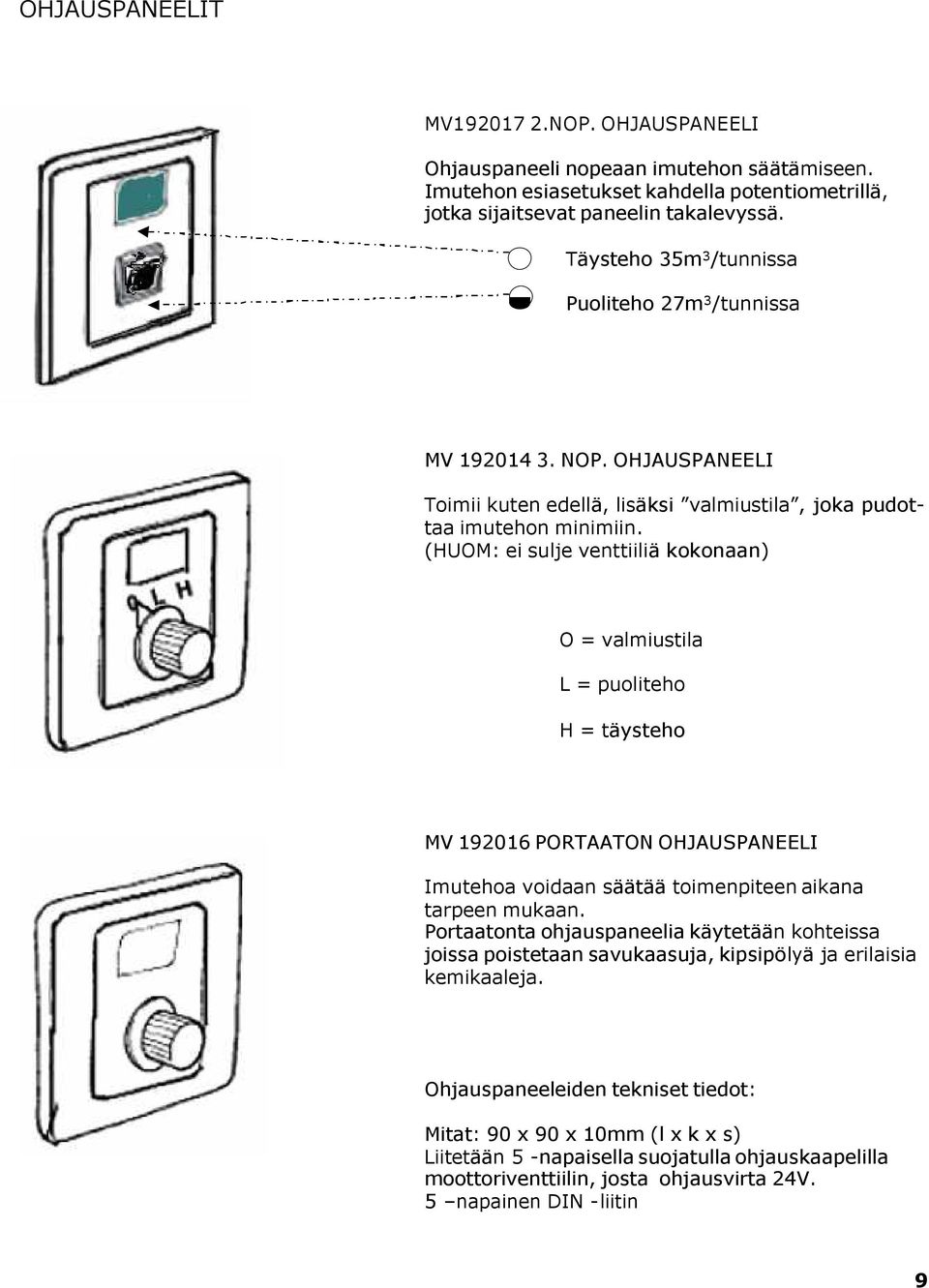

11 OHJAUSPANEELIT MV NOP. OHJAUSPANEELI Ohjauspaneeli nopeaan imutehon säätämiseen. Imutehon esiasetukset kahdella potentiometrillä, jotka sijaitsevat paneelin takalevyssä. Täysteho 35m³/tunnissa Puoliteho 27m³/tunnissa MV NOP. OHJAUSPANEELI Toimii kuten edellä, lisäksi valmiustila, joka pudottaa imutehon minimiin. (HUOM: ei sulje venttiiliä kokonaan) O = valmiustila L = puoliteho H = täysteho MV PORTAATON OHJAUSPANEELI Imutehoa voidaan säätää toimenpiteen aikana tarpeen mukaan. Portaatonta ohjauspaneelia käytetään kohteissa joissa poistetaan savukaasuja, kipsipölyä ja erilaisia kemikaaleja. Ohjauspaneeleiden tekniset tiedot: Mitat: 90 x 90 x 10mm (l x k x s) Liitetään 5 -napaisella suojatulla ohjauskaapelilla moottoriventtiilin, josta ohjausvirta 24V. 5 napainen DIN -liitin 9

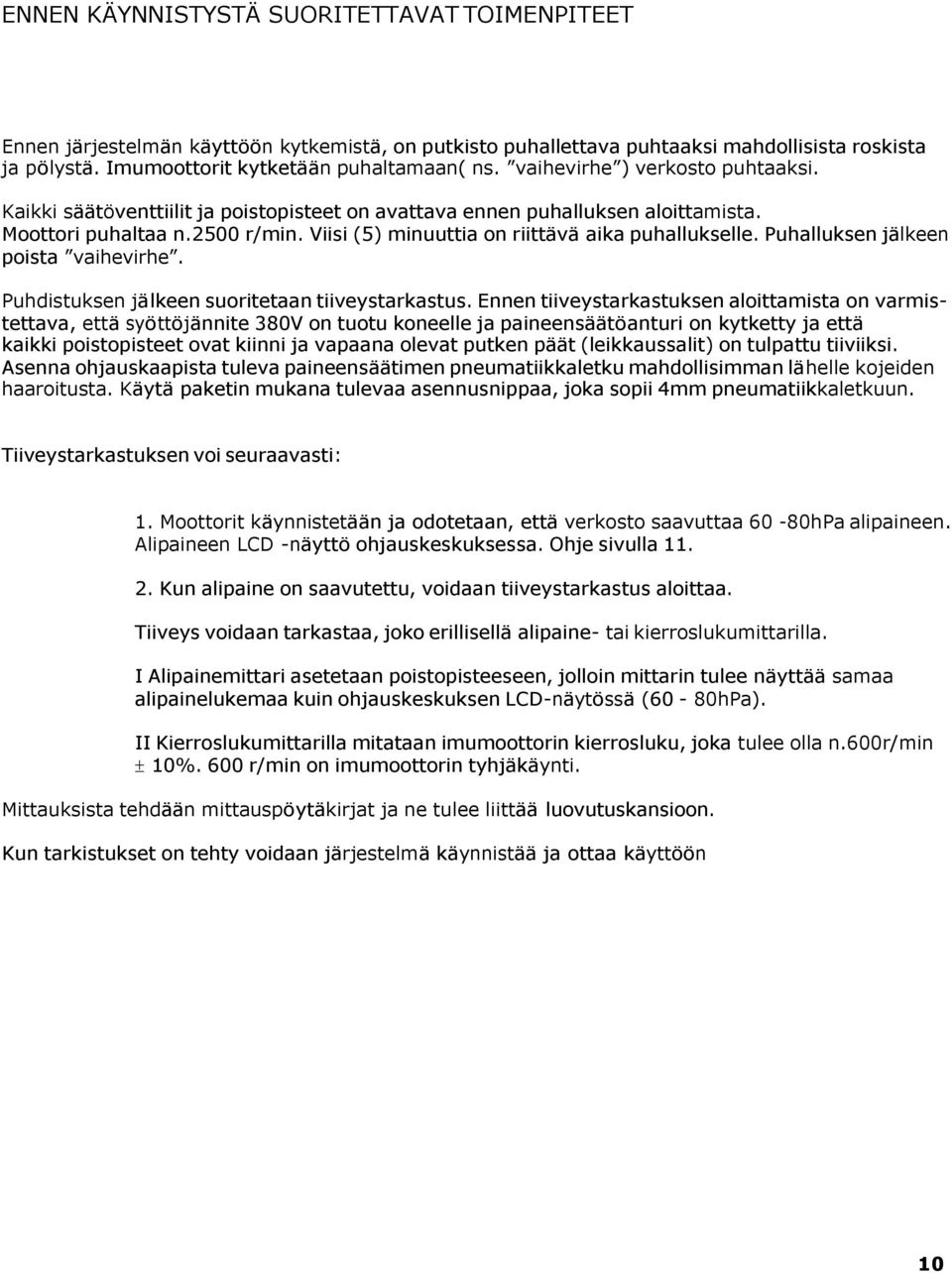

12 ENNEN KÄYNNISTYSTÄ SUORITETTAVAT TOIMENPITEET Ennen järjestelmän käyttöön kytkemistä, on putkisto puhallettava puhtaaksi mahdollisista roskista ja pölystä. Imumoottorit kytketään puhaltamaan( ns. vaihevirhe ) verkosto puhtaaksi. Kaikki säätöventtiilit ja poistopisteet on avattava ennen puhalluksen aloittamista. Moottori puhaltaa n.2500 r/min. Viisi (5) minuuttia on riittävä aika puhallukselle. Puhalluksen jälkeen poista vaihevirhe. Puhdistuksen jälkeen suoritetaan tiiveystarkastus. Ennen tiiveystarkastuksen aloittamista on varmistettava, että syöttöjännite 380V on tuotu koneelle ja paineensäätöanturi on kytketty ja että kaikki poistopisteet ovat kiinni ja vapaana olevat putken päät (leikkaussalit) on tulpattu tiiviiksi. Asenna ohjauskaapista tuleva paineensäätimen pneumatiikkaletku mahdollisimman lähelle kojeiden haaroitusta. Käytä paketin mukana tulevaa asennusnippaa, joka sopii 4mm pneumatiikkaletkuun. Tiiveystarkastuksen voi seuraavasti: 1. Moottorit käynnistetään ja odotetaan, että verkosto saavuttaa 60-80hPa alipaineen. Alipaineen LCD -näyttö ohjauskeskuksessa. Ohje sivulla Kun alipaine on saavutettu, voidaan tiiveystarkastus aloittaa. Tiiveys voidaan tarkastaa, joko erillisellä alipaine- tai kierroslukumittarilla. I Alipainemittari asetetaan poistopisteeseen, jolloin mittarin tulee näyttää samaa alipainelukemaa kuin ohjauskeskuksen LCD-näytössä (60-80hPa). II Kierroslukumittarilla mitataan imumoottorin kierrosluku, joka tulee olla n.600r/min ± 10%. 600 r/min on imumoottorin tyhjäkäynti. Mittauksista tehdään mittauspöytäkirjat ja ne tulee liittää luovutuskansioon. Kun tarkistukset on tehty voidaan järjestelmä käynnistää ja ottaa käyttöön 10

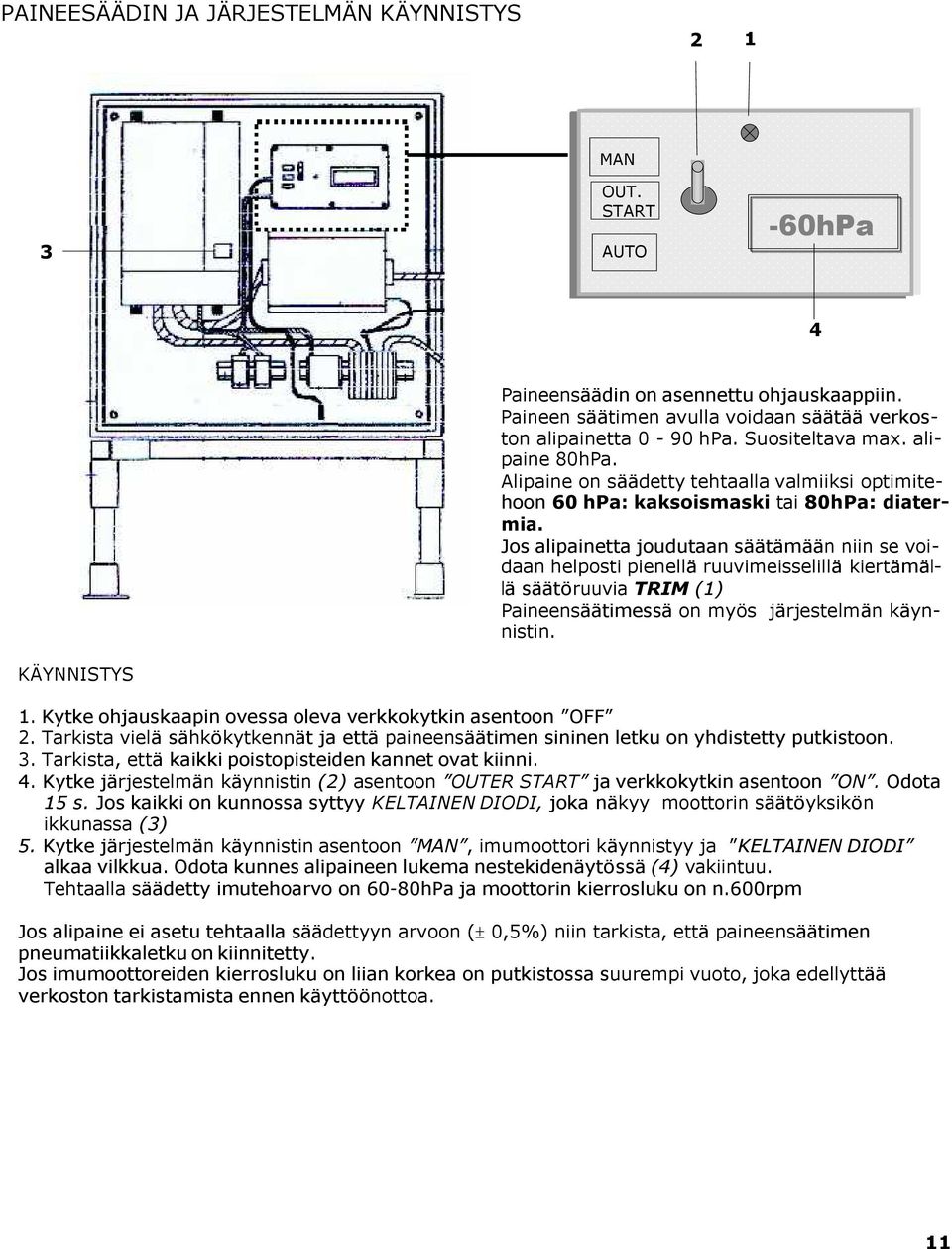

13 PAINEESÄÄDIN JA JÄRJESTELMÄN KÄYNNISTYS 2 1 MAN OUT. START 3-60hPa AUTO 4 Paineensäädin on asennettu ohjauskaappiin. Paineen säätimen avulla voidaan säätää verkoston alipainetta 0-90 hpa. Suositeltava max. alipaine 80hPa. Alipaine on säädetty tehtaalla valmiiksi optimitehoon 60 hpa: kaksoismaski tai 80hPa: diatermia. Jos alipainetta joudutaan säätämään niin se voidaan helposti pienellä ruuvimeisselillä kiertämällä säätöruuvia TRIM (1) Paineensäätimessä on myös järjestelmän käynnistin. KÄYNNISTYS 1. Kytke ohjauskaapin ovessa oleva verkkokytkin asentoon OFF 2. Tarkista vielä sähkökytkennät ja että paineensäätimen sininen letku on yhdistetty putkistoon. 3. Tarkista, että kaikki poistopisteiden kannet ovat kiinni. 4. Kytke järjestelmän käynnistin (2) asentoon OUTER START ja verkkokytkin asentoon ON. Odota 15 s. Jos kaikki on kunnossa syttyy KELTAINEN DIODI, joka näkyy moottorin säätöyksikön ikkunassa (3) 5. Kytke järjestelmän käynnistin asentoon MAN, imumoottori käynnistyy ja KELTAINEN DIODI alkaa vilkkua. Odota kunnes alipaineen lukema nestekidenäytössä (4) vakiintuu. Tehtaalla säädetty imutehoarvo on 60-80hPa ja moottorin kierrosluku on n.600rpm Jos alipaine ei asetu tehtaalla säädettyyn arvoon (± 0,5%) niin tarkista, että paineensäätimen pneumatiikkaletku on kiinnitetty. Jos imumoottoreiden kierrosluku on liian korkea on putkistossa suurempi vuoto, joka edellyttää verkoston tarkistamista ennen käyttöönottoa. 11

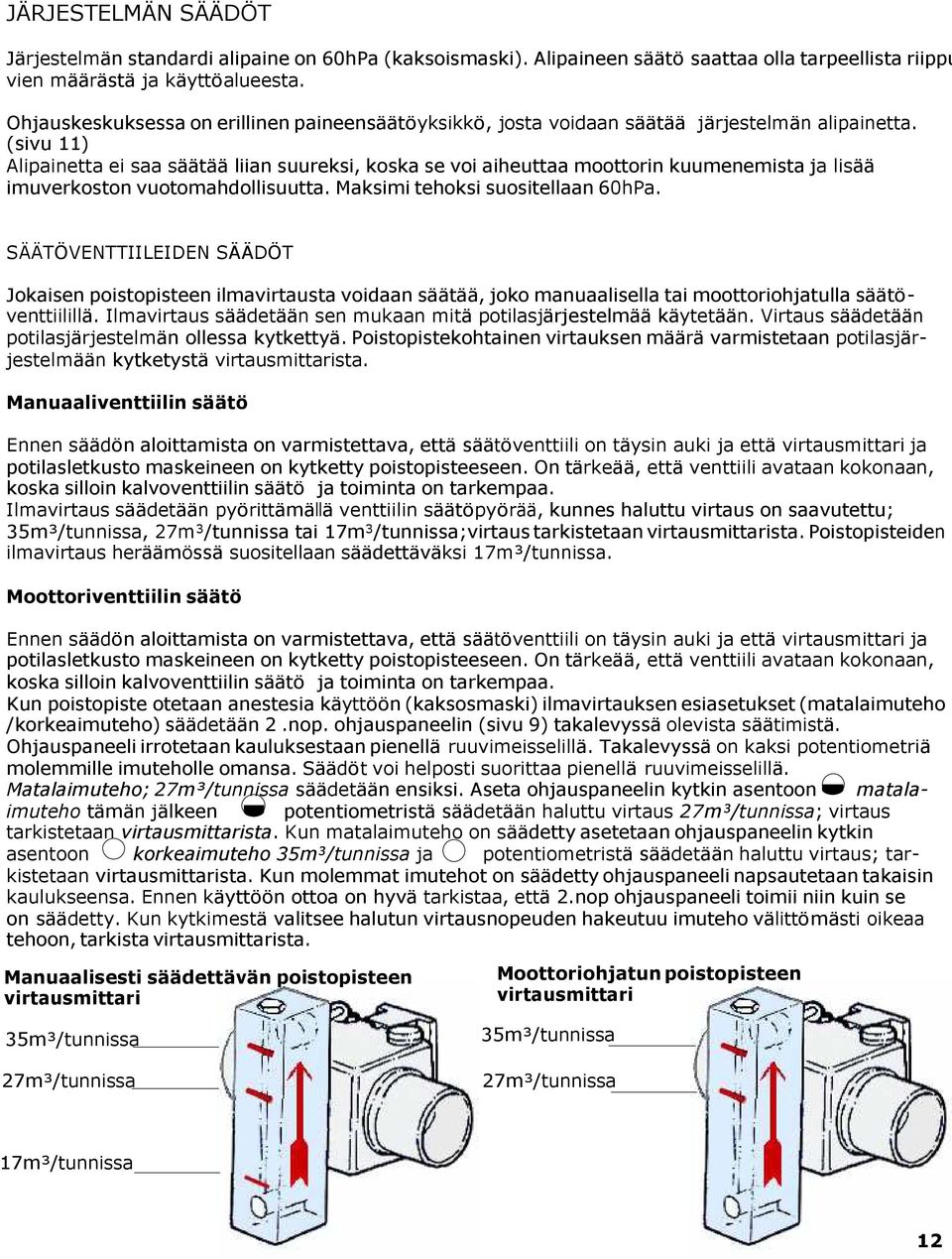

14 JÄRJESTELMÄN SÄÄDÖT Järjestelmän standardi alipaine on 60hPa (kaksoismaski). Alipaineen säätö saattaa olla tarpeellista riippu vien määrästä ja käyttöalueesta. Ohjauskeskuksessa on erillinen paineensäätöyksikkö, josta voidaan säätää järjestelmän alipainetta. (sivu 11) Alipainetta ei saa säätää liian suureksi, koska se voi aiheuttaa moottorin kuumenemista ja lisää imuverkoston vuotomahdollisuutta. Maksimi tehoksi suositellaan 60hPa. SÄÄTÖVENTTIILEIDEN SÄÄDÖT Jokaisen poistopisteen ilmavirtausta voidaan säätää, joko manuaalisella tai moottoriohjatulla säätöventtiilillä. Ilmavirtaus säädetään sen mukaan mitä potilasjärjestelmää käytetään. Virtaus säädetään potilasjärjestelmän ollessa kytkettyä. Poistopistekohtainen virtauksen määrä varmistetaan potilasjärjestelmään kytketystä virtausmittarista. Manuaaliventtiilin säätö Ennen säädön aloittamista on varmistettava, että säätöventtiili on täysin auki ja että virtausmittari ja potilasletkusto maskeineen on kytketty poistopisteeseen. On tärkeää, että venttiili avataan kokonaan, koska silloin kalvoventtiilin säätö ja toiminta on tarkempaa. Ilmavirtaus säädetään pyörittämällä venttiilin säätöpyörää, kunnes haluttu virtaus on saavutettu; 35m³/tunnissa, 27m³/tunnissa tai 17m³/tunnissa;virtaus tarkistetaan virtausmittarista. Poistopisteiden ilmavirtaus heräämössä suositellaan säädettäväksi 17m³/tunnissa. Moottoriventtiilin säätö Ennen säädön aloittamista on varmistettava, että säätöventtiili on täysin auki ja että virtausmittari ja potilasletkusto maskeineen on kytketty poistopisteeseen. On tärkeää, että venttiili avataan kokonaan, koska silloin kalvoventtiilin säätö ja toiminta on tarkempaa. Kun poistopiste otetaan anestesia käyttöön (kaksosmaski) ilmavirtauksen esiasetukset (matalaimuteho /korkeaimuteho) säädetään 2.nop. ohjauspaneelin (sivu 9) takalevyssä olevista säätimistä. Ohjauspaneeli irrotetaan kauluksestaan pienellä ruuvimeisselillä. Takalevyssä on kaksi potentiometriä molemmille imuteholle omansa. Säädöt voi helposti suorittaa pienellä ruuvimeisselillä. Matalaimuteho; 27m³/tunnissa säädetään ensiksi. Aseta ohjauspaneelin kytkin asentoon matalaimuteho tämän jälkeen potentiometristä säädetään haluttu virtaus 27m³/tunnissa; virtaus tarkistetaan virtausmittarista. Kun matalaimuteho on säädetty asetetaan ohjauspaneelin kytkin asentoon korkeaimuteho 35m³/tunnissa ja potentiometristä säädetään haluttu virtaus; tarkistetaan virtausmittarista. Kun molemmat imutehot on säädetty ohjauspaneeli napsautetaan takaisin kaulukseensa. Ennen käyttöön ottoa on hyvä tarkistaa, että 2.nop ohjauspaneeli toimii niin kuin se on säädetty. Kun kytkimestä valitsee halutun virtausnopeuden hakeutuu imuteho välittömästi oikeaa tehoon, tarkista virtausmittarista. Manuaalisesti säädettävän poistopisteen virtausmittari Moottoriohjatun poistopisteen virtausmittari 35m³/tunnissa 35m³/tunnissa 27m³/tunnissa 27m³/tunnissa 17m³/tunnissa 12 11
15 SÄÄTÖVENTTIILEIDEN SÄÄDÖT (jatkuu) Portaattomasti ohjattavan poistopisteen moottoriventtiiliä ei tarvitse esisäätää. Ennen käyttöönottoa moottoriventtiili on kuitenkin syytä avata kokonaan, sillä varmistamme kalvoventtiilin tarkan toiminnan. Tarvittava ilmavirtaus voidaan säätää toimenpiteen aikana portaattomasta ohjauspaneelista. Imutehoa säädetään sen mukaan miten kohteessa muodostuu ilma epäpuhtauksia, esimerkiksi savua (diatermia) SÄÄTÖVENTTIILEIDEN MERKINTÄ Säätöventtiilit tulee asentaa helposti tavoitettavaan paikkaan ja suosittelemme huoltoluukun asentamista. Huoltoluukku tulee merkitä, esim KAASUPOISTO tai SÄÄTÖVENTTIILI, joko manuaalitai moottoriventtiili. Huolto -ja säätö toiminnan kannalta kaikki säätöventtiilit on syytä merkitä siten että tiedetään mitä poistopistettä kukin venttiili ohjaa. 13

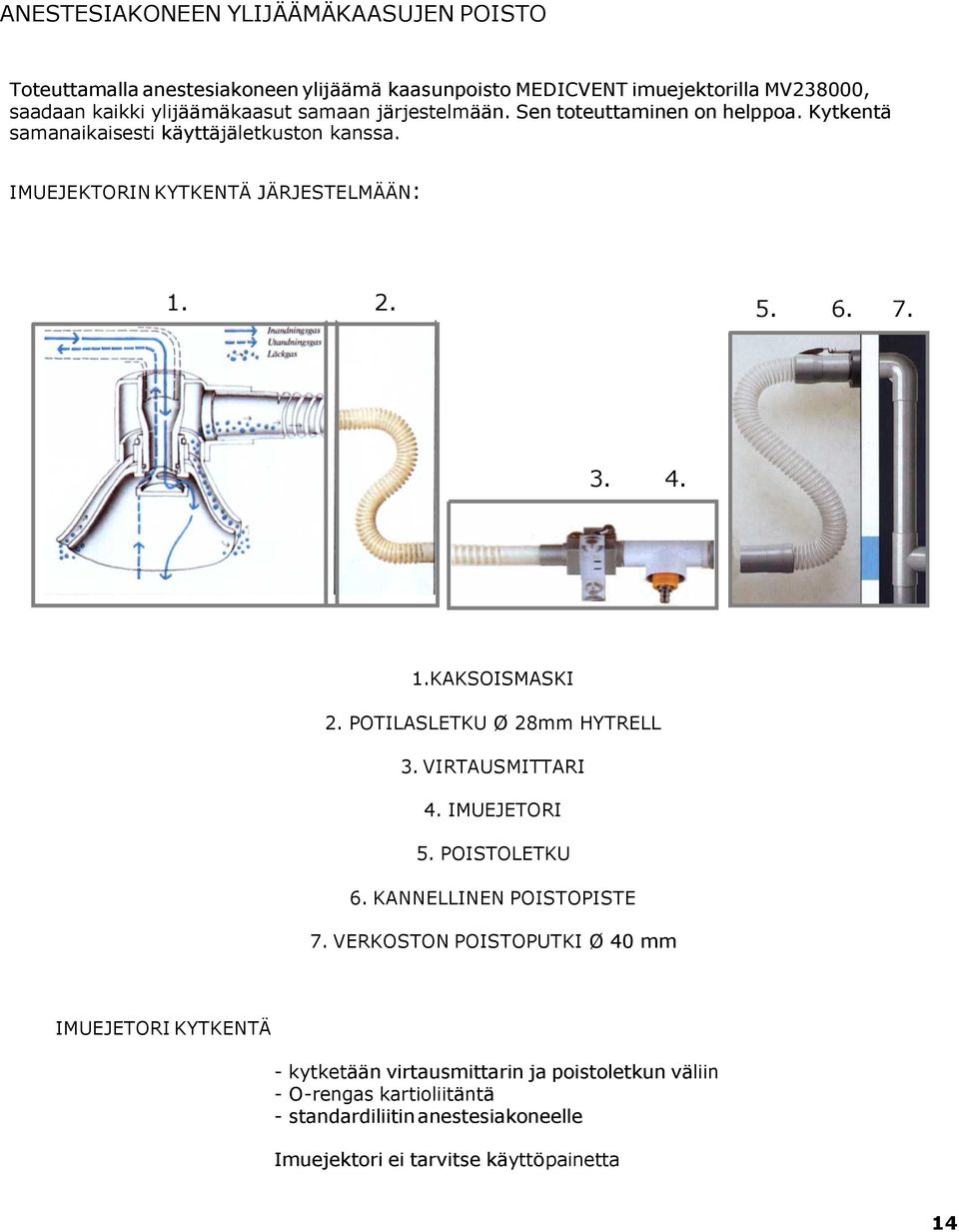

16 ANESTESIAKONEEN YLIJÄÄMÄKAASUJEN POISTO Toteuttamalla anestesiakoneen ylijäämä kaasunpoisto MEDICVENT imuejektorilla MV238000, saadaan kaikki ylijäämäkaasut samaan järjestelmään. Sen toteuttaminen on helppoa. Kytkentä samanaikaisesti käyttäjäletkuston kanssa. IMUEJEKTORIN KYTKENTÄ JÄRJESTELMÄÄN: KAKSOISMASKI 2. POTILASLETKU Ø 28mm HYTRELL 3. VIRTAUSMITTARI 4. IMUEJETORI 5. POISTOLETKU 6. KANNELLINEN POISTOPISTE 7. VERKOSTON POISTOPUTKI Ø 40 mm IMUEJETORI KYTKENTÄ - kytketään virtausmittarin ja poistoletkun väliin - O-rengas kartioliitäntä - standardiliitin anestesiakoneelle Imuejektori ei tarvitse käyttöpainetta 14

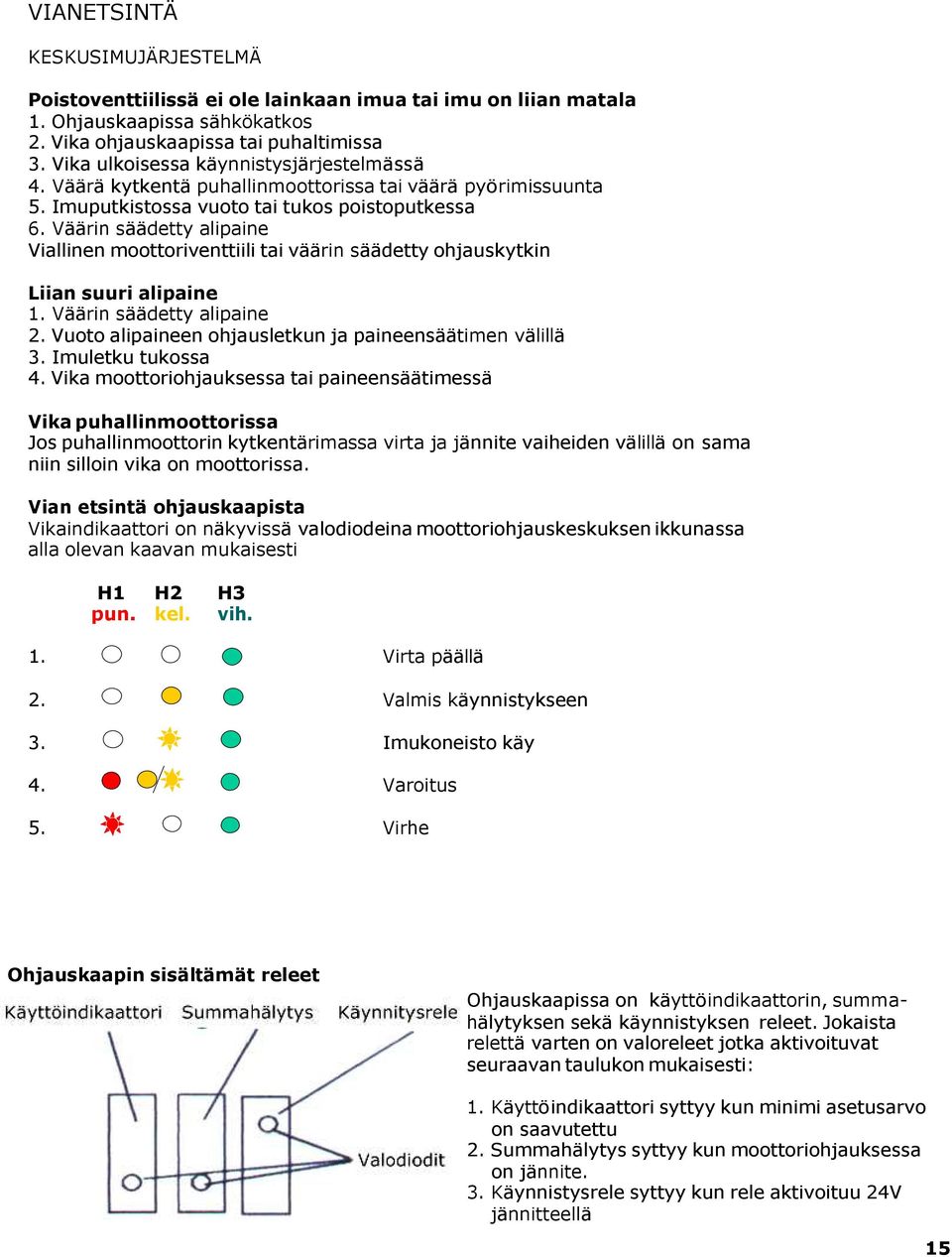

17 VIANETSINTÄ KESKUSIMUJÄRJESTELMÄ Poistoventtiilissä ei ole lainkaan imua tai imu on liian matala 1. Ohjauskaapissa sähkökatkos 2. Vika ohjauskaapissa tai puhaltimissa 3. Vika ulkoisessa käynnistysjärjestelmässä 4. Väärä kytkentä puhallinmoottorissa tai väärä pyörimissuunta 5. Imuputkistossa vuoto tai tukos poistoputkessa 6. Väärin säädetty alipaine Viallinen moottoriventtiili tai väärin säädetty ohjauskytkin Liian suuri alipaine 1. Väärin säädetty alipaine 2. Vuoto alipaineen ohjausletkun ja paineensäätimen välillä 3. Imuletku tukossa 4. Vika moottoriohjauksessa tai paineensäätimessä Vika puhallinmoottorissa Jos puhallinmoottorin kytkentärimassa virta ja jännite vaiheiden välillä on sama niin silloin vika on moottorissa. Vian etsintä ohjauskaapista Vikaindikaattori on näkyvissä valodiodeina moottoriohjauskeskuksen ikkunassa alla olevan kaavan mukaisesti H1 H2 pun. kel. H3 vih. 1. Virta päällä 2. Valmis käynnistykseen 3. Imukoneisto käy 4. Varoitus 5. Virhe Ohjauskaapin sisältämät releet Ohjauskaapissa on käyttöindikaattorin, summahälytyksen sekä käynnistyksen releet. Jokaista relettä varten on valoreleet jotka aktivoituvat seuraavan taulukon mukaisesti: 1. Käyttöindikaattori syttyy kun minimi asetusarvo on saavutettu 2. Summahälytys syttyy kun moottoriohjauksessa on jännite. 3. Käynnistysrele syttyy kun rele aktivoituu 24V jännitteellä 15
18 SÄHKÖKAAVIOT

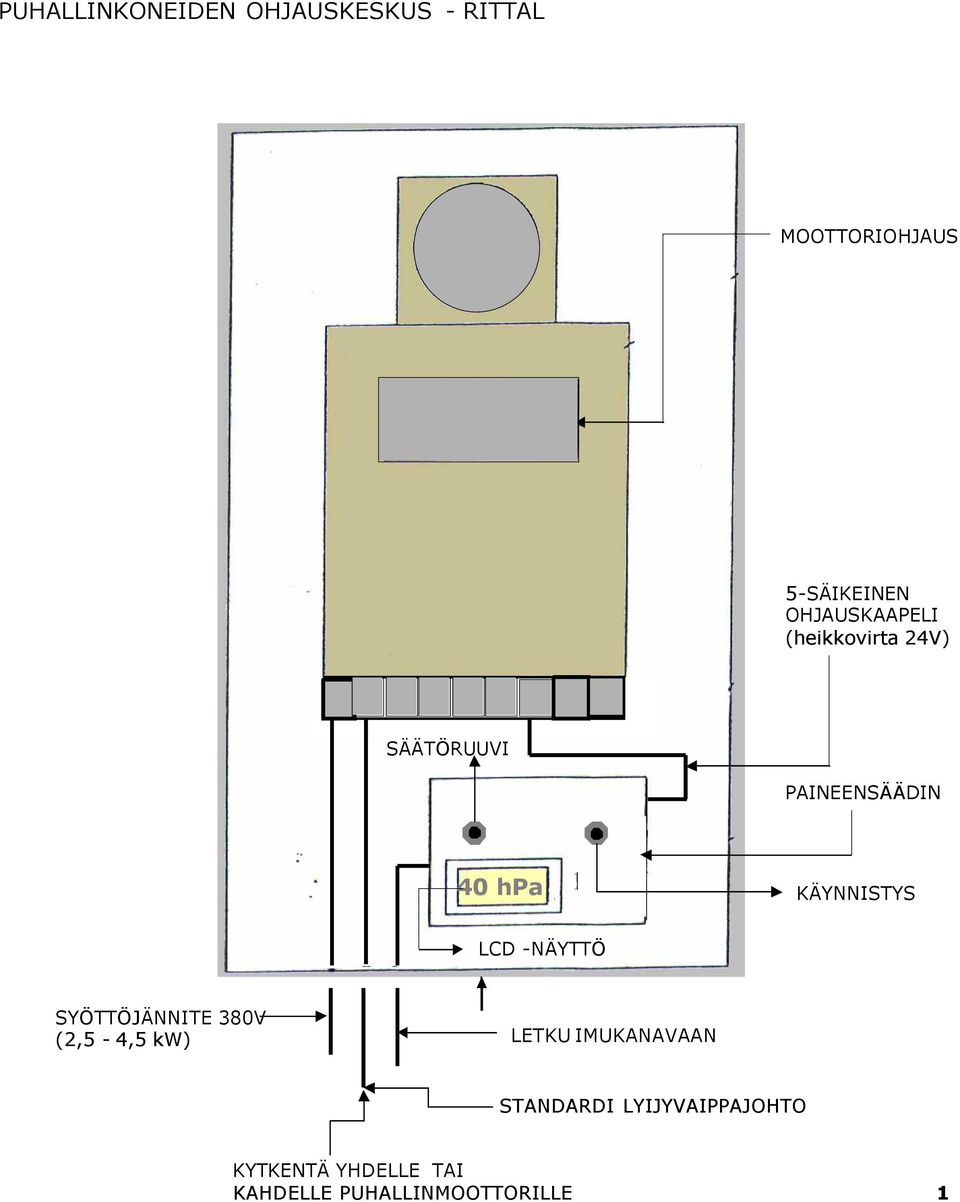

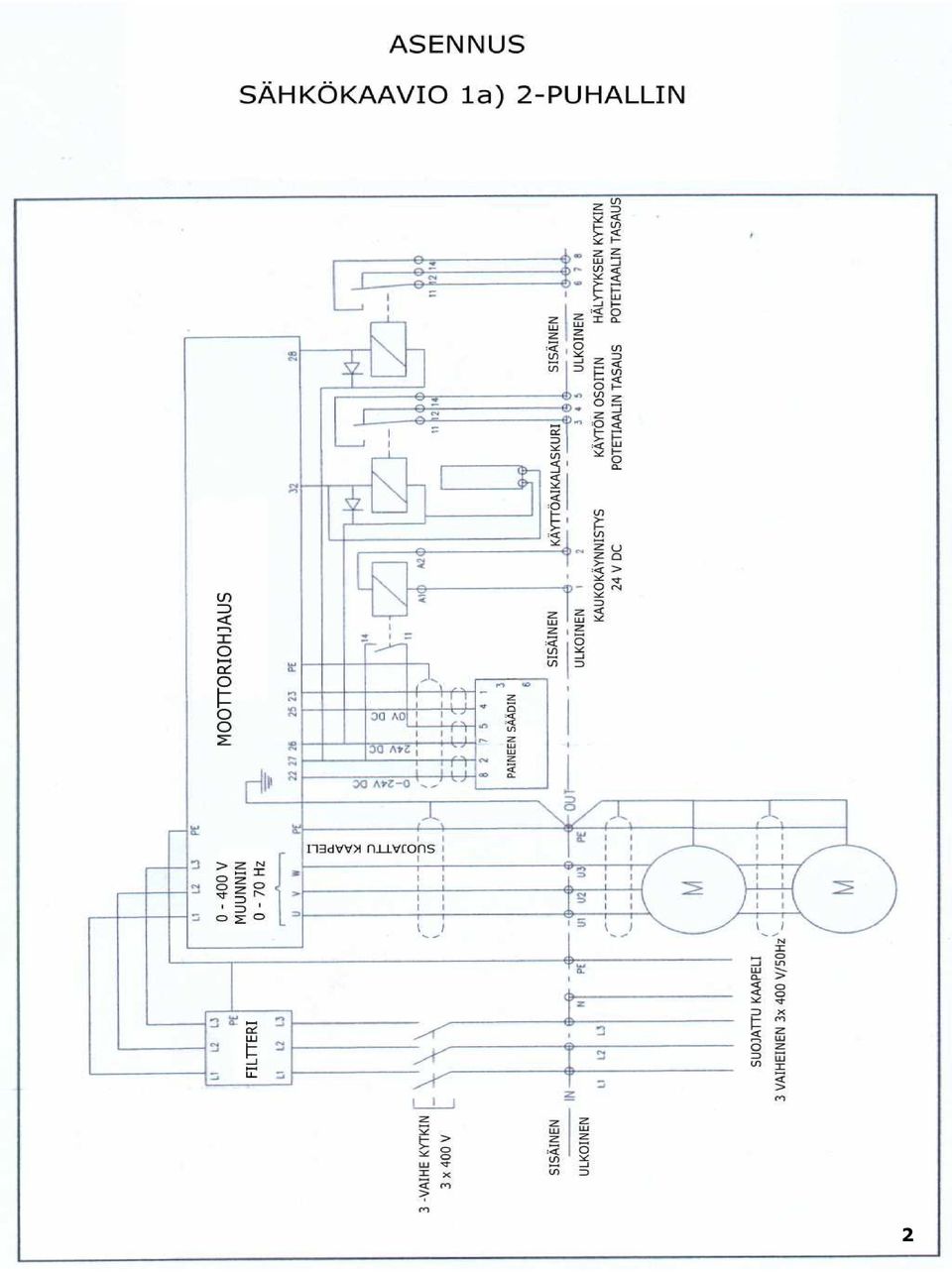

19 PUHALLINKONEIDEN OHJAUSKESKUS - RITTAL MOOTTORIOHJAUS 5-SÄIKEINEN OHJAUSKAAPELI (heikkovirta 24V) SÄÄTÖRUUVI PAINEENSÄÄDIN 40 hpa KÄYNNISTYS LCD -NÄYTTÖ SYÖTTÖJÄNNITE 380V (2,5-4,5 kw) LETKU IMUKANAVAAN STANDARDI LYIJYVAIPPAJOHTO KYTKENTÄ YHDELLE TAI KAHDELLE PUHALLINMOOTTORILLE 1
20 2
21 3
22 ASENNUS Sähkökaavio 2 4
