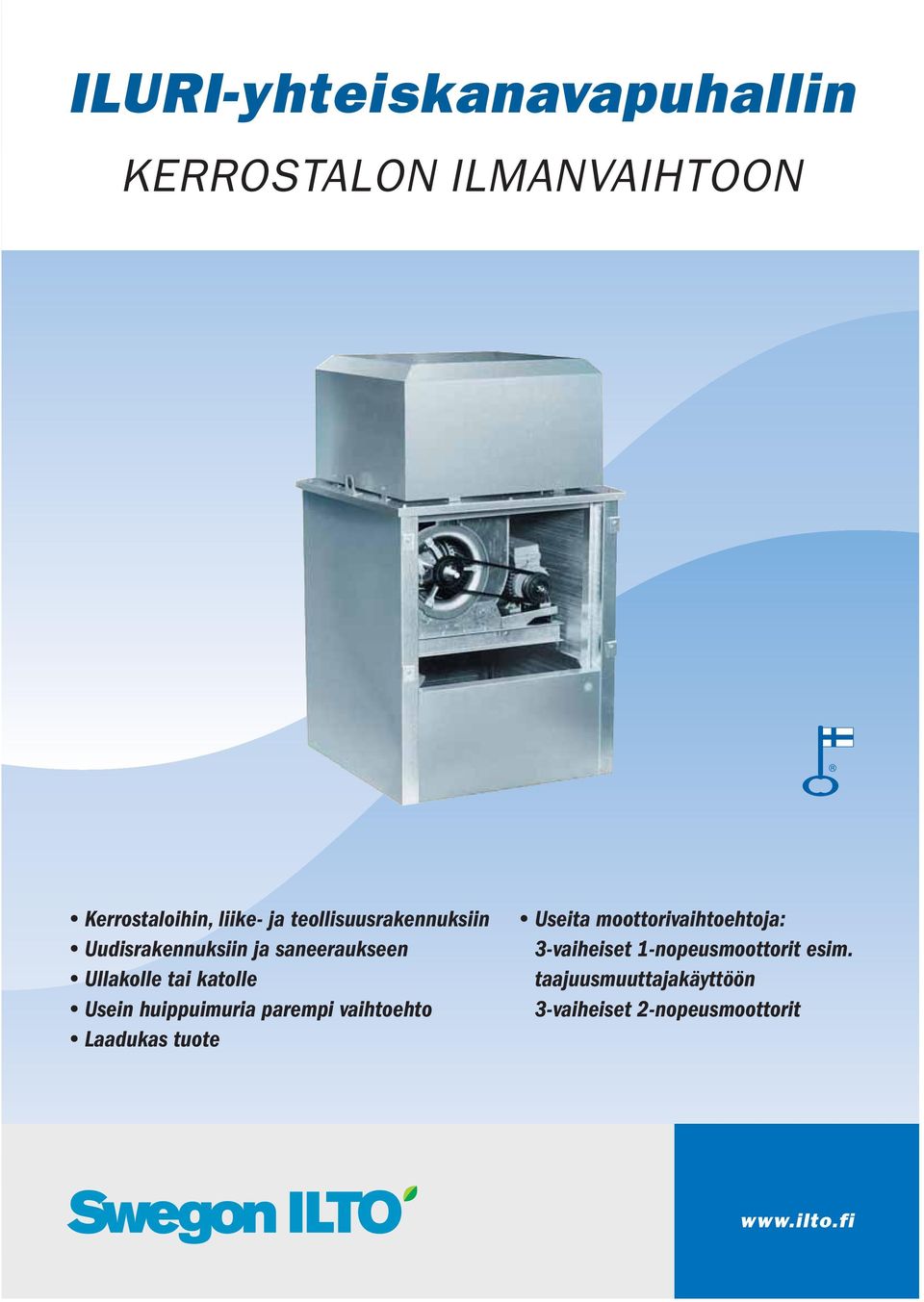

1 ILURI-yhteiskanavapuhallin KERROSTALON ILMANVAIHTOON Kerrostaloihin, liike- ja teollisuusrakennuksiin Uudisrakennuksiin ja saneeraukseen Ullakolle tai katolle Usein huippuimuria parempi vaihtoehto Laadukas tuote Useita moottorivaihtoehtoja: 3-vaiheiset 1-nopeusmoottorit esim. taajuusmuuttajakäyttöön 3-vaiheiset 2-nopeusmoottorit

huippuimuria parempi vaihtoehto Laadukas tuote Useita moottorivaihtoehtoja:

2 ILURI-yhteiskanavapuhaltimen asennusperiaate Ulkotermostaatti Taajuusmuuttaja ine-erokytkimet ILURI-yhteiskanavapuhallin on suunniteltu asennettavaksi ullakolle tai katolle. Ullakkoasennuksessa laitteen päällä oleva ylöspäinpuhaltava sadekatos irrotetaan ja siirretään katon päälle rakennetun eristetyn kattoläpiviennin päälle (huomioitava n. 5 cm korkea hormin kokoinen tiivis padotuskaulus, joka estää sadeveden valumisen hormiin). Välihormin koko on sama kuin koneesta lähtevän. Kattoasennuksessa ILURI-yhteiskanavapuhallin asennetaan katon läpivienniksi. Kansiosa toimii huoltoluukkuna ja tiivistyspellitys tehdään kannen taitteen alta lähtien. Aukipitolaite ja saranointi lisävarusteena. ILURI 70 ja on saatavana myös korotettuna (250 mm). KLMA 4 x 0,8+0,8 KLMA 4 x 0,8+0,8 Kello MMJ 3 x 1,5 S Jakorasia KLMA 2 x 0,8+0,8 3 x 1,5 S LN MCCMK 3 x 2,5+2,5 KLMA 2 x 0,8+0,8 KLMA 2 x 0,8+0,8 P1 P2 ILMO-kerrostalokupu Saunatilat ILTO 440 Sähköasennus periaatekuvassa taajuusmuuttajakäytöllä. Sadekatos ULLAKKOASENNUS KATTOASENNUS Läpivienti Vesikatto Säätöpelti tms. Pyöreä lähtökaulus Huoltoluukku Äänenvaimennin Lämpöeristys esim. mm vuorivilla Jakolaatikossa puhdistusluukku Säätöpelti tms. Pyöreä lähtökaulus Huoltoluukkuna kansi Vesikatto Äänenvaimennin Lämpöeristys esim. mm vuorivilla Jakolaatikossa puhdistusluukku Vuorivilla (>5 kn/m²) Betonilaatta Vuorivilla (>5 kn/m²) Betonilaatta ÄÄNITASO HORMISSA Maksimi Oktaavikaistan keskitaajuus Hz tehotaso db ILURI ILURI ILURI 130 C/D ILURI 130 E/F

5 cm korkea hormin kokoinen tiivis padotuskaulus, joka estää sadeveden valumisen hormiin). Välihormin koko on sama kuin koneesta lähtevän.

3 ILURI-yhteiskanavapuhallin Ylöspäinpuhaltava sadehattu. Irrotettavissa helposti erillisasennukseen: koje ullakolla, hormi katolle ja sadehattu suojaksi. Hiljainen. Ääni- ja paloeristetty kansi, pohja sekä vaippa: sinkitty teräslevy + 60 mm raskas villa + sinkitty reikälevy. Vankkarakenteinen tiivis kansi toimii huoltoluukkuna kattoasennuksessa. Säädettävä tehoalue. Puhaltimen toiminta-alue voidaan valita pyörimisnopeutta säätämällä (urapyöräsäätö). Helppo huoltaa. Puhallin helposti irrotettavissa esim. paine-pesuun. Mukana huoltokytkin. Laaja valikoima. Neljä kokoa eri moottorivaihtoehdoilla: ILURI 50, ILURI 70, ILURI ja ILURI 130. Laadukas tuote. Tärinävaimennetut laadukkaat puhaltimet, moottorit standardimallisia (3-vaihe) 2- kierroslukumoottoreita (ILURI 50: 1-vaihe -puhallinmoottori). inehäviökäyrästön staattinen paine-ero on mitattu laitteen sisältä. Liitosputken koon määrittämä sisäänpuhallushäviö on otettava huomioon painehäviölaskelmissa. 4 nap 0,06 kw 6 nap 8 nap 0,15 kw ILURI 70A 4/8 ILURI 70B 4/6 0,25 kw 0,17 kw 0,12 kw 0,05 kw 0 0 m³/h 600 dm³/s 0,25 kw 0,50 kw ILURI A 4/8 ILURI B 4/6 4 nap 0,37 kw ILURI C 4/8 ILURI D 4/6 4 nap 0,18 kw 0,1,1 kw 6 nap 8 nap 0,065 kw 0,16 kw 0,50 kw 6 nap 8 nap 0,12 kw 0,35 kw 0,21 kw 0,95 kw 0,60 kw m³/h m³/h dm³/s dm³/s 600 ILURI 130C 4/8 ILURI 130D 4/6 600 ILURI 130E 4/8 ILURI 130F 4/ ,3 kw 1,1 kw 1,5 kw m³/h dm³/s 2 kw 0,3 kw 0,25 kw 2,5 kw m³/h dm³/s

Säädettävä tehoalue. Puhaltimen toiminta-alue voidaan valita pyörimisnopeutta säätämällä (urapyöräsäätö). Helppo huoltaa. Puhallin helposti irrotettavissa esim. paine-pesuun. Mukana huoltokytkin.

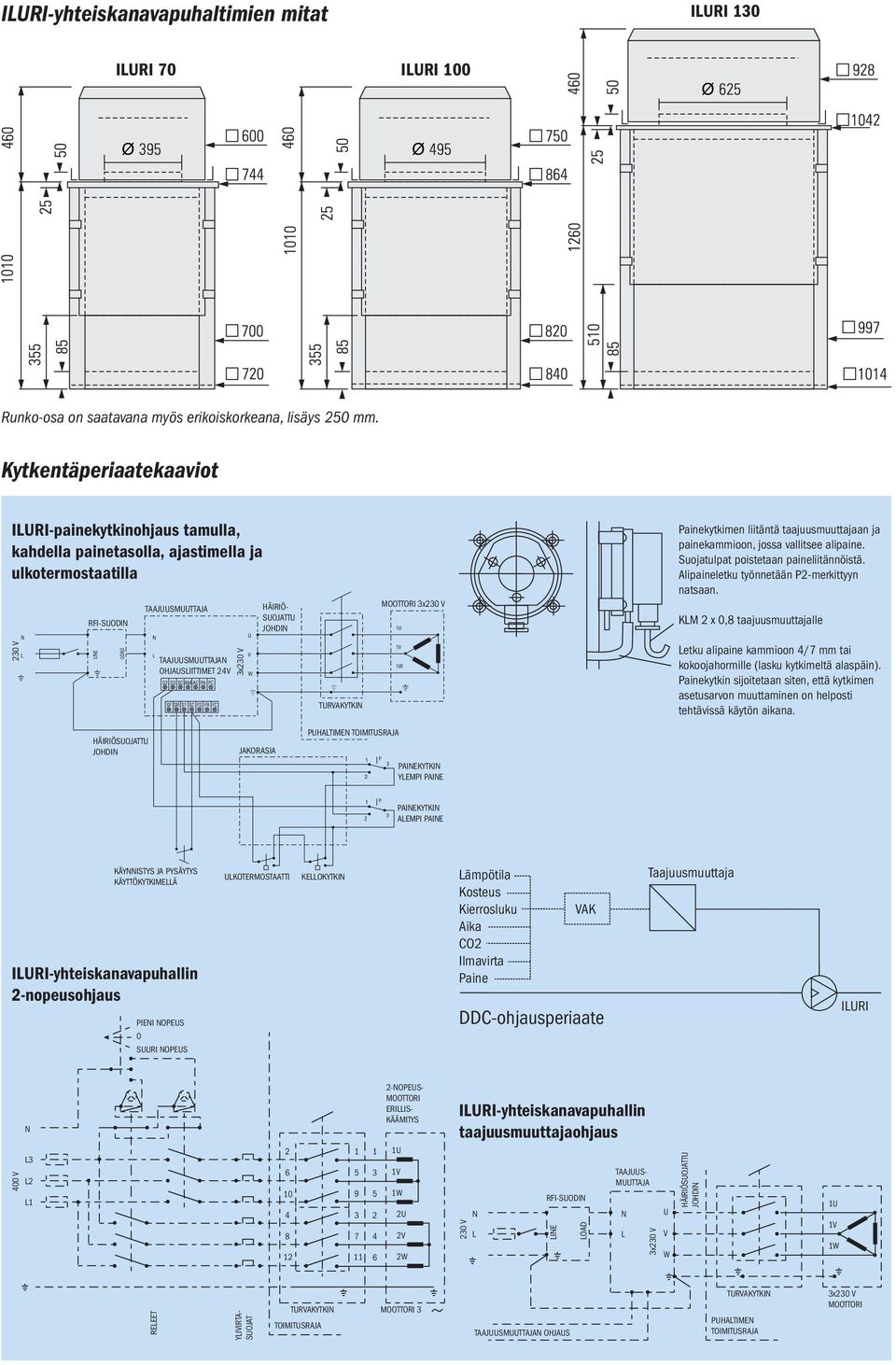

4 ILURI-yhteiskanavapuhaltimien mitat ILURI 130 ILURI 70 ILURI Runko-osa on saatavana myös erikoiskorkeana, lisäys 250 mm. Kytkentäperiaatekaaviot ILURI-painekytkinohjaus tamulla, kahdella painetasolla, ajastimella ja ulkotermostaatilla RFI-SUODIN TAAJUUSMUUTTAJA HÄIRIÖ- SUOJATTU JOHDIN MOOTTORI 3x230 V inekytkimen liitäntä taajuusmuuttajaan ja painekammioon, jossa vallitsee alipaine. Suojatulpat poistetaan paineliitännöistä. Alipaineletku työnnetään P2-merkittyyn natsaan. KLM 2 x 0,8 taajuusmuuttajalle 230 V TAAJUUSMUUTTAJAN OHJAUSLIITTIMET 24V 3x230 V TURVAKYTKIN Letku alipaine kammioon 4/7 mm tai kokoojahormille (lasku kytkimeltä alaspäin). inekytkin sijoitetaan siten, että kytkimen asetusarvon muuttaminen on helposti tehtävissä käytön aikana. HÄIRIÖSUOJATTU JOHDIN JAKORASIA PUHALTIMEN TOIMITUSRAJA PAINEKYTKIN YLEMPI PAINE PAINEKYTKIN ALEMPI PAINE KÄYNNISTYS JA PYSÄYTYS KÄYTTÖKYTKIMELLÄ ILURI-yhteiskanavapuhallin 2-nopeusohjaus PIENI NOPEUS ULKOTERMOSTAATTI KELLOKYTKIN Lämpötila Kosteus Kierrosluku Aika CO2 Ilmavirta ine VAK DDC-ohjausperiaate Taajuusmuuttaja ILURI 0 SUURI NOPEUS N 2-NOPEUS- MOOTTORI ERILLIS- KÄÄMITYS ILURI-yhteiskanavapuhallin taajuusmuuttajaohjaus V L3 L2 L U 1V 1W 2U 2V 2W 230 V N L RFI-SUODIN LINE LOAD TAAJUUS- MUUTTAJA N L 3x230 V U V W HÄIRIÖSUOJATTU JOHDIN 1U 1V 1W RELEET YLIVIRTA- SUOJAT TURVAKYTKIN MOOTTORI 3 TOIMITUSRAJA TAAJUUSMUUTTAJAN OHJAUS TURVAKYTKIN PUHALTIMEN TOIMITUSRAJA 3x230 V MOOTTORI

liitäntä taajuusmuuttajaan ja painekammioon, jossa vallitsee alipaine. Suojatulpat poistetaan paineliitännöistä. Alipaineletku työnnetään P2-merkittyyn natsaan.

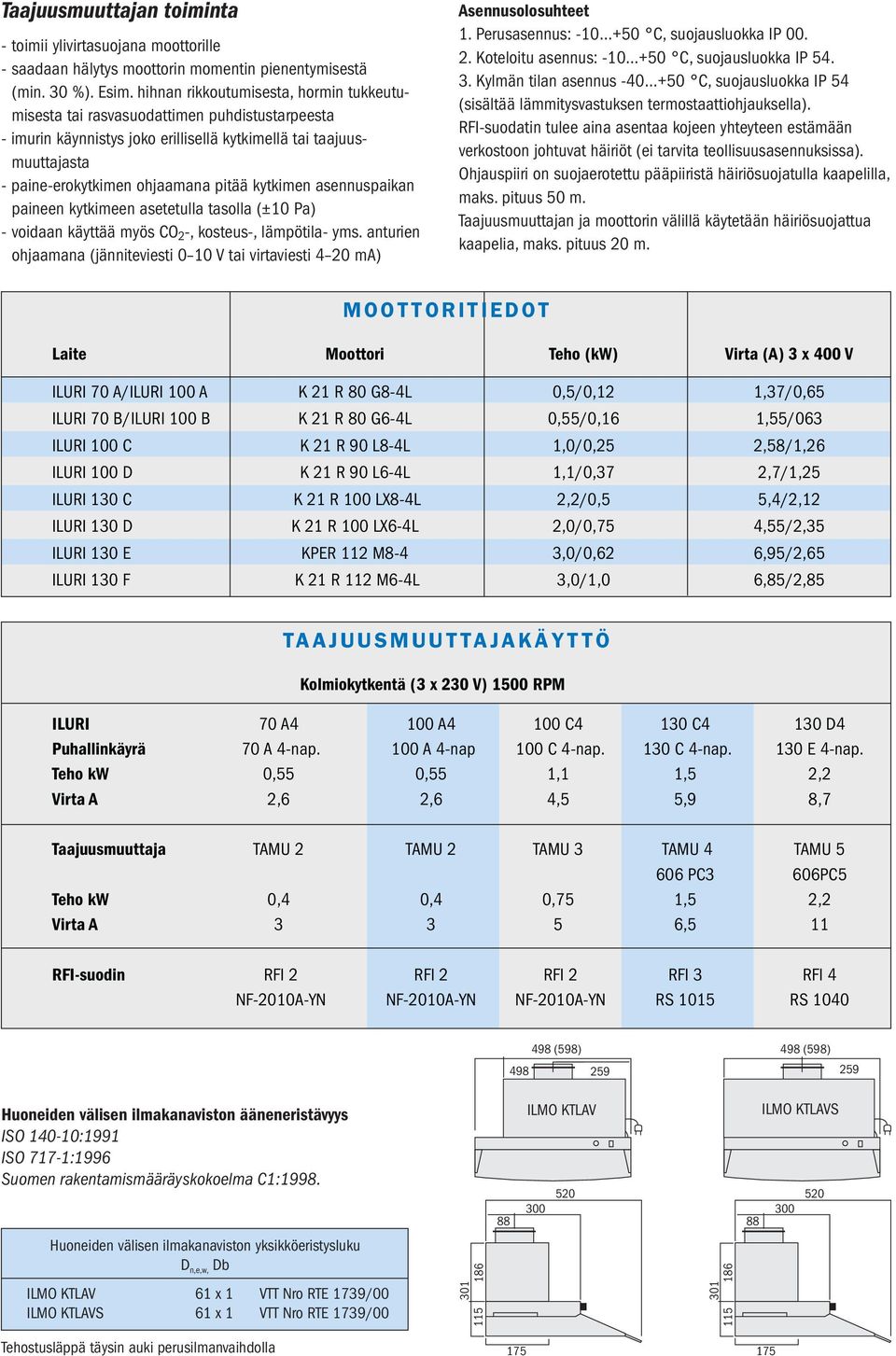

5 Taajuusmuuttajan toiminta - toimii ylivirtasuojana moottorille - saadaan hälytys moottorin momentin pienentymisestä (min. 30 %). Esim. hihnan rikkoutumisesta, hormin tukkeutumisesta tai rasvasuodattimen puhdistustarpeesta - imurin käynnistys joko erillisellä kytkimellä tai taajuusmuuttajasta - paine-erokytkimen ohjaamana pitää kytkimen asennuspaikan paineen kytkimeen asetetulla tasolla (±10 ) - voidaan käyttää myös CO 2 -, kosteus-, lämpötila- yms. anturien ohjaamana (jänniteviesti 0 10 V tai virtaviesti 4 20 ma) Asennusolosuhteet 1. Perusasennus: C, suojausluokka IP Koteloitu asennus: C, suojausluokka IP Kylmän tilan asennus C, suojausluokka IP 54 (sisältää lämmitysvastuksen termostaattiohjauksella). RFI-suodatin tulee aina asentaa kojeen yhteyteen estämään verkostoon johtuvat häiriöt (ei tarvita teollisuusasennuksissa). Ohjauspiiri on suojaerotettu pääpiiristä häiriösuojatulla kaapelilla, maks. pituus 50 m. Taajuusmuuttajan ja moottorin välillä käytetään häiriösuojattua kaapelia, maks. pituus 20 m. MOOTTORITIEDOT Laite Moottori Teho (kw) Virta (A) 3 x V ILURI 70 A/ILURI A K 21 R 80 G8-4L 0,5/0,12 1,37/0,65 ILURI 70 B/ILURI B K 21 R 80 G6-4L 0,55/0,16 1,55/063 ILURI C K 21 R 90 L8-4L 1,0/0,25 2,58/1,26 ILURI D K 21 R 90 L6-4L 1,1/0,37 2,7/1,25 ILURI 130 C K 21 R LX8-4L 2,2/0,5 5,4/2,12 ILURI 130 D K 21 R LX6-4L 2,0/0,75 4,55/2,35 ILURI 130 E KPER 112 M8-4 3,0/0,62 6,95/2,65 ILURI 130 F K 21 R 112 M6-4L 3,0/1,0 6,85/2,85 TAAJUUSMUUTTAJAKÄYTTÖ Kolmiokytkentä (3 x 230 V) 1500 RPM ILURI 70 A4 A4 C4 130 C4 130 D4 Puhallinkäyrä 70 A 4-nap. A 4-nap C 4-nap. 130 C 4-nap. 130 E 4-nap. Teho kw 0,55 0,55 1,1 1,5 2,2 Virta A 2,6 2,6 4,5 5,9 8,7 Taajuusmuuttaja TAMU 2 TAMU 2 TAMU 3 TAMU 4 TAMU PC3 606PC5 Teho kw 0,4 0,4 0,75 1,5 2,2 Virta A ,5 11 RFI-suodin RFI 2 RFI 2 RFI 2 RFI 3 RFI 4 NF-2010A-YN NF-2010A-YN NF-2010A-YN RS 1015 RS (598) (598) 259 Huoneiden välisen ilmakanaviston ääneneristävyys ISO :1991 ISO 717-1:1996 Suomen rakentamismääräyskokoelma C1: ILMO KTLAV 520 ILMO KTLAVS Huoneiden välisen ilmakanaviston yksikköeristysluku D n,e,w, Db ILMO KTLAV 61 x 1 VTT Nro RTE 1739/00 ILMO KTLAVS 61 x 1 VTT Nro RTE 1739/ Tehostusläppä täysin auki perusilmanvaihdolla

kytkimen asennuspaikan paineen kytkimeen asetetulla tasolla (±10 ) - voidaan käyttää myös CO 2 -, kosteus-, lämpötila- yms.

6 ILURI-peruskorjauspuhallin ILURI-peruskorjauspuhallin on useimmiten asennettavissa vanhan yhteiskanavapuhaltimen tilalle. ILURISSA on samat mallivaihtoehdot kuin koteloiduissa puhaltimissa. Puhallinosa, moottoripelti ja moottori on koottu toimintavalmiiksi. Puhallin voidaan varustaa 1-nopeusmoottorilla esim. taajuusmuuttajakäyttöön tai 3- vaiheisella 2-nopeusmoottorilla. Tekniset arvot Vertaa koteloitujen kojeiden arvoihin. Tyypitys Peruskorjauspuhallin ilmoitetaan K-kirjaimella. Esim. ILURI K C 4/8: puhallinosa sama kuin ILURI C 4/8 koteloidussa kojeessa. Varahihna Imuaukko molemmilla puolilla Valmiiksi liitetty 2 m:n kumikaapeli Säädettävä puhaltimen toiminta-alue (urapyöräsäätö) Tärinävaimennin sisäkierre pohjassa M8 MITAT G H D E C K J A B F Mitat mm ILURI A B C D E F G H J K 70 K K K Pidätämme oikeudet muutoksiin. Swegon ILTO Oy, Asessorinkatu 10, Kaarina Puh. (02) , faksi (02) info@ilto.fi

Tekniset arvot Vertaa koteloitujen kojeiden arvoihin. Tyypitys Peruskorjauspuhallin ilmoitetaan K-kirjaimella. Esim. ILURI K C 4/8: puhallinosa sama kuin ILURI C 4/8 koteloidussa kojeessa.
