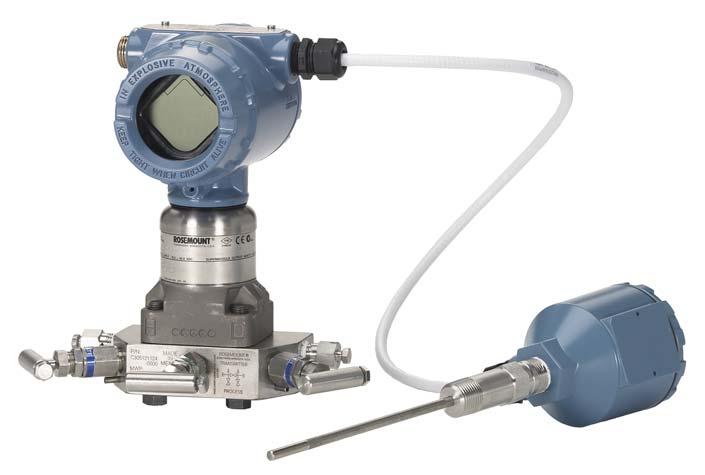

1 , versio EH Rosemount 3051S MultiVariable -lähetin Rosemount 3051SF -sarjan virtausmittarin monimuuttujalähetin

2 HUOMATTAVAA Tässä oppaassa on Rosemount 3051S MultiVariable -lähettimen perusohjeet (3051SMV). Siinä on myös Rosemount 3051SMV:n peruskonfigurointiohjeet Rosemount 3051SFA:n viitekäsikirjaa, Rosemount 3051SFC:n viitekäsikirjaa ja Rosemount 3051SFP:n viitekäsikirjaa varten. Siinä ei ole diagnostiikkaa, huoltoa tai vianetsintää koskevia ohjeita. Katso lisäohjeita 3051SMV:n viitekäsikirjasta. Kaikki asiakirjat saa sähköisessä muodossa osoitteesta Emerson.com/Rosemount.! VAROITUS Räjähdykset voivat aiheuttaa kuoleman tai vakavan vamman. Jos tämä lähetin asennetaan räjähdysvaaralliseen ympäristöön, asennuksessa on noudatettava paikallisia, kansallisia ja kansainvälisiä standardeja, määräyksiä ja käytäntöjä. Katso Rosemount 3051SMV:n viitekäsikirjan hyväksyntäosasta turvalliseen asennukseen mahdollisesti liittyviä rajoituksia. Ennen kenttäkäyttöliittymän kytkemistä räjähdysvaaralliseen tilaan on tarkistettava, että piirissä olevat instrumentit on asennettu noudattaen luonnostaan vaaratonta tai kipinöimätöntä kenttäjohdotuskäytäntöä. Jos kyseessä on räjähdyspaineenkestävä asennus, älä irrota lähettimen päällyskansia, kun laitteeseen on kytketty virta. Prosessivuodot voivat aiheuttaa vahinkoa tai jopa kuoleman. Kiinnitä ja kiristä prosessiliittimet ennen paineistusta. Sähköisku voi aiheuttaa kuoleman tai vakavan vamman. Varo koskemasta johtimiin ja liittimiin. Johdoissa mahdollisesti oleva korkea jännite voi aiheuttaa sähköiskun. Kaapeliläpiviennit Ellei muuten ole merkitty, lähetinkotelon läpivienneissä käytetään 1 /2 14 NPT:n kierrettä. M20-merkinnällä varustetuissa läpivienneissä kierre on M20 1,5. Jos laitteessa on useita kaapeliläpivientejä, niissä kaikissa on sama kierre. Käytä näissä läpivienneissä vain tulppia, adaptereita tai tiivisteholkkeja, joiden kierteet ovat yhteensopivia. Jos asennus tehdään vaarallisissa tiloissa, käytä kaapeliläpivienneissä vain sopivan tyyppisiä, Ex-sertifioituja tulppia, adaptereita tai tiivisteholkkeja. Sisällys Asenna lähetin Tarkista kotelon kääntämistarve Aseta kytkimet Kytke johdot ja virta Engineering Assistant -ohjelman asennus Virtauskonfiguraatio Tarkista lähettimen konfigurointi Alueen ja nollan asettelu Turva-automaatioratkaisujen asennus Tuotesertifioinnit

3 1.0 Asenna lähetin 1.1 Nestevirtaussovellukset 1. Aseta ulosotot linjan sivulle. 2. Asenna ulosottojen tasolle tai alapuolelle. 3. Asenna lähetin siten, että ilmausventtiilit osoittavat ylöspäin. Virtaus 1.2 Kaasuvirtaussovellukset 1. Aseta ulosotot linjan yläosaan tai sivuun. 2. Asenna ulosottojen tasolle tai yläpuolelle. Virtaus 1.3 Höyryvirtaussovellukset 1. Aseta ulosotot linjan sivulle. 2. Asenna ulosottojen tasolle tai alapuolelle. 3. Täytä impulssilinjat vedellä. Virtaus Virtaus 1.4 Asennustelineet Paneelikiinnitys Yksitasoinen laippa Putkikiinnitys 3

4 Paneelikiinnitys Perinteinen laippa Putkikiinnitys 1.5 Pulttaukseen liittyviä seikkoja Jos lähettimen asennus edellyttää prosessilaipan, asennusventtiilin tai laippa-adapterien käyttöä, noudata niiden kokoonpano-ohjeita hyvän tiivistyksen ja lähettimen optimaalisen suorituskyvyn varmistamiseksi. Käytä ainoastaan lähettimen mukana toimitettuja tai Emerson in varaosina myymiä pultteja. Kuva 1 näyttää tavalliset lähetinkokoonpanot tarvittavilla pultin pituuksilla. Kuva 1. Tavalliset lähetinrakenteet A C 4 57 mm (2,25 ) D 4 44 mm (1,75") B 4 44 mm (1,75") 4 38 mm (1,50") 4 44 mm (1,75") 4 73 mm (2,88") A. Lähetin yksitasoisella laipalla B. Lähetin Coplanar-laipalla ja valinnaisilla laippa-adaptereilla C. Lähetin perinteisellä laipalla ja valinnaisilla laippa-adaptereilla D. Lähetin Coplanar-laipalla ja valinnaisilla asennusventtiileillä sekä laippa-adaptereilla Pultit ovat yleensä hiiliterästä tai ruostumatonta terästä. Totea materiaali katsomalla pultin kannassa olevaa merkintää ja tarkistamalla Taulukko 1 sivulla 5. Jos pulttimateriaalia ei näy Taulukko 1:ssä, ota yhteys paikalliseen Emerson-edustajaan ja pyydä lisätietoja. 4

5 Asenna pultit seuraavalla tavalla: 1. Hiiliteräspultteja ei tarvitse voidella ja haponkestävästä teräksestä valmistetut pultit on pinnoitettu voiteluaineella asennuksen helpottamiseksi. Kummankaan tyyppisen pultin asennuksessa ei tule käyttää lisävoiteluainetta. 2. Kiristä pultit sormin. 3. Kiristä pultit ristikkäin alkukiristysarvoon. Alkukiristysarvot näkyvät Taulukko 1:stä. 4. Kiristä pultit loppukiristysarvoon edelleen ristikkäin. Loppukiristysarvot näkyvät Taulukko 1:stä. 5. Varmista ennen paineistusta, että laippapultit työntyvät moduulin eristinlevyn läpi. Kuva 2. Moduulin eristinlevy A B A. Pultti B. Moduulin eristinlevy Taulukko 1. Laipan ja laippa-adapterin pulttien kiristysarvot Pulttimateriaali Kannan merkinnät Alkukiristysarvo Loppukiristysarvo Hiiliteräs (CS) B7M 34 Nm 74 Nm 316 B8M 316 AISI 316 (sst) 17 Nm 34 Nm 316 R STM 316 SW 316 5

6 1.6 Laippa-adapterien O-renkaat! VAROITUS Vääränlaisten laippa-adapterin O-renkaiden asentaminen voi aiheuttaa prosessivuotoja, mistä voi seurata kuolema tai vakava loukkaantuminen. Laippa-adapterit voidaan erottaa ainutlaatuisten O-rengasurien perusteella. Käytä vain oikeaan laippa-adapteriin tarkoitettua O-rengasta, kuten kuvassa alla: Rosemount 3051S/3051/2051 A B C D A. Laippa-adapteri B. O-rengas C. PTFE (profiili on neliömäinen) D. Elastomeerinen (profiili on pyöreä) Tarkista O-renkaat silmävaraisesti aina, kun irrotat laipat tai adapterit. Vaihda ne, jos niissä näkyy merkkejä vaurioista, esim. lovia tai viiltoja. Jos vaihdat O-renkaan, kiristä laippapultit ja linjausruuvit uudelleen asennuksen jälkeen PTFE-O-renkaiden asettumisen varmistamiseksi. 2.0 Tarkista kotelon kääntämistarve Johtimien asennuksen ja lisävarusteena toimitettavan nestekidenäytön seuraamisen helpottamiseksi kentällä: 1. Löysää kotelon asennon lukitusruuvia. 2. Käännä koteloa enintään 180 vasemmalle tai oikealle alkuperäisasennosta (toimitusasennosta). 3. Kiristä kotelon asennon lukitusruuvi uudelleen. 6

7 Kuva 3. Lähetinkotelon lukitusruuvi A B A. Piirikortti B. Kotelon asennon lukitusruuvi ( 3 /32") Huomaa Älä käännä koteloa yli 180 suorittamatta ensin purkumenettelyä. Katso lisäohjeita Rosemount 3051SMV:n viitekäsikirjasta. Liiallinen kääntäminen saattaa katkaista anturimoduulin ja piirikortin elektroniikan välisen sähköyhteyden. 3.0 Aseta kytkimet Lähettimen oletuskonfiguroinnin mukaisesti hälytystilan asetus on korkea (HI) ja ohjelmoinnin esto on pois käytöstä (off). 1. Jos lähetin on asennettu, varmista piiri ja katkaise virta. 2. Irrota riviliittimen puolta vastapäätä oleva päätykansi. Älä poista päätykantta räjähdysvaarallisessa tilassa. 3. Siirrä ohjelmoinnin esto- ja hälytyskytkimet haluttuun asentoon pienen ruuvitaltan avulla. 4. Asenna kansi uudelleen metalli metallia vasten, jotta laite täyttäisi räjähdyksenkestovaatimukset. Kuva 4. Lähettimen kytkinkonfiguraatio A B A. Ohjelmoinnin esto B. Hälytys 7

8 4.0 Kytke johdot ja virta Huomaa Älä kytke virtajohtimia testiliittimiin. Virta voi vioittaa testiliittimen testidiodia. Kierretty parikaapeli antaa parhaat tulokset. Käytä poikkipinta-alaltaan 0,2 2,0 mm²:n johdinta, jonka pituus saa olla enintään 1500 m (5000 ft). Kytke lähettimen johdot seuraavasti: 1. Irrota kotelon päätykansi riviliittimien puolelta. 2. Kytke plusjohto PWR/COMM + -liittimeen ja miinusjohto PWR/COMM -liittimeen. 3. Jos valinnaista prosessilämpötilan tuloa ei asenneta, sulje ja tiivistä käyttämätön suojaputkiliitäntä. Jos valinnaista prosessilämpötilan tuloa käytetään, katso lisätietoja kohdasta Asenna valinnainen prosessilämpötilan tulo (Pt 100 -vastusanturi) sivulla 9. HUOMATTAVAA Jos suojaputken aukko suljetaan laitteen mukana toimitetulla putkitulpalla, se tulee kiristää vähintään viidellä kierteellä, jotta laite täyttää räjähdyspaineenkeston vaatimukset. Katso lisäohjeita Rosemount 3051SMV:n viitekäsikirjasta. 4. Asenna tarvittaessa johdotukseen tippumutka. Asenna tippumutka niin, että sen pohja on alempana kuin suojaputkiliitännät ja lähettimen kotelo. 5. Asenna päätykansi uudelleen metalli metallia vasten, jotta laite täyttäisi räjähdyspaineenkeston vaatimukset. Kuva 5 esittää Rosemount 3051SMV:n jännitteensyöttöön ja kannettavan käyttöliittymän kanssa tehtävään tiedonsiirtoon tarvittavat johdotukset. Kuva 5. Lähettimen kytkentä Rosemount 3051SMV ilman valinnaista prosessilämpötilaliitäntää Rosemount 3051SMV valinnaisella prosessilämpötilaliitännällä A A RL 250Ω RL 250Ω A. Jännitteensyöttö 8

9 Huomaa Transienttisuojauksella varustettu kytkentärasia ei suojaa transienteilta, ellei Rosemount 3051SMV:n koteloa ole maadoitettu kunnolla. 4.1 Sähköisten pikaliittimien johdotus (optio GE tai GM) Katso sähköisillä pikaliittimillä GE tai GM varustettujen Rosemount 3051SMVlähettimien johdotustiedot liitäntäkaapelin valmistajan asennusohjeista. Asenna FM:n luonnostaan vaarattomissa, alaluokan 2 vaarallisissa tiloissa Rosemountin piirustuksen mukaisesti ulkotilaluokituksen säilyttämiseksi (NEMA 4X ja IP66). Katso Rosemount 3051SMV:n viitekäsikirjaa. 4.2 Jännitelähde Tasajännitelähteestä ei saa tulla yli 2 % kohinaa. Kokonaisvastuskuorma on signaalijohdinten vastuksen ja säätöpiirin, näytön, luonnostaan vaarattomien barrierien ja niihin liittyvien osien kuormitusvastusten summa. Kuva 6. Kuormitusrajoitus Suurin piirivastus = 43,5 (syöttöjännite 12,0) Kuorma (ohmia) Toiminta-alue 0 12, ,4 Jännite (VDC) HART -käyttöliittymä vaatii piirin minimivastukseksi 250Ω. 4.3 Asenna valinnainen prosessilämpötilan tulo (Pt 100 -vastusanturi) Huomaa ATEX/IECEx räjähdyspaineen kestävä hyväksyntä edellyttää, että ainoastaan ATEX/IECEx räjähdyspaineen kestäviä kaapeleita (lämpötilan tulokoodi C30, C32, C33 tai C34) saa käyttää. 1. Asenna Pt 100 -vastusanturi asianmukaiseen paikkaan. Huomaa Käytä prosessilämpötilaliitäntään suojattua nelijohtimista kaapelia. 9

10 2. Liitä vastusanturin kaapeli Rosemount 3051SMV-lähettimeen viemällä kaapelijohtimet kotelon käyttämättömän suojaputken läpi ja liitä ne lähettimen riviliittimessä oleviin neljään ruuviin. Kaapelia ympäröivän suojaputken aukon tiivistämiseksi tulee käyttää asianmukaista kaapeliholkkia. 3. Liitä vastusanturin kaapelin suojajohdin kotelossa olevaan maadoituskorvakkeeseen. Kuva 7. Rosemount 3051SMV:n vastusanturin kytkentäkaavio A B Punainen Punainen Valkoinen Valkoinen C A. Maadoituskorvake B. Vastusanturin kaapelin johtimet C. Pt 100 -vastusanturi 10

11 5.0 Engineering Assistant -ohjelman asennus 5.1 Engineering Assistant 6.1 tai uudempi Rosemount 3051SMV Engineering Assistant 6.1 (tai uudempi) on PC-pohjainen ohjelmisto, joka suorittaa konfigurointi-, huolto- ja diagnostiikkatoimintoja ja toimii 3051SMV-lähettimen ensisijaisena käyttöliittymänä täysin kompensoidun massa- ja energiavirtausominaisuuksien piirikortin (Fully Compensated Mass and Energy Flow Feature Board) avulla. Rosemount 3051SMV Engineering Assistant -ohjelmistoa tarvitaan virtauksen konfiguroinnin suorittamiseksi.! VAROITUS Varmista oikea toiminta lataamalla Engineering Assistant -ohjelmiston uusin versio osoitteesta Emerson.com/Rosemount-Engineering-Assistant Järjestelmävaatimukset Vähimmäisjärjestelmävaatimukset Rosemount 3051SMV Engineering Assistant -ohjelmiston asentamiseksi: Pentium-tason prosessori: 500 MHz tai nopeampi Käyttöjärjestelmä: Windows XP Professional (32-bittinen) tai Windows 7 (32-bittinen tai 64-bittinen) 256 MB RAM 100 MB vapaata kovalevytilaa RS232-sarjaportti tai USB-portti (käytetään HART-modeemin kanssa) CD-ROM Rosemount 3051SMV Engineering Assistant 6.1:n tai uudemman asennus 1. Poista aiemmat tietokoneessa olevat Engineering Assistant 6 -ohjelmiston asennukset. 2. Aseta uusi Engineering Assistant -levy CD-ROM-asemaan. 3. Windowsin pitäisi tunnistaa CD-levy ja käynnistää asennusohjelma. Noudata esiin tulevia ohjeita asennuksen suorittamiseksi. Jos Windows ei tunnista CD-levyä, katso CD-ROM-aseman sisältö Windows Explorer- tai Oma tietokone-ohjelmalla ja klikkaa sitten kahdesti SETUP.EXE-ohjelmaa. 4. Näkyviin tulevat ikkunat (Installation Wizard) avustavat asennusprosessissa. Noudata näyttöön tulevia ohjeita. Asennuksen oletusasetusten käyttöä suositellaan. Huomaa Engineering Assistant -ohjelmiston versio 6.1 tai uudempi edellyttää Microsoft.NET Framework -ohjelman version 4.0 tai uudemman käyttöä. Jos.NET versiota 4.0 ei ole asennettu, ohjelma asennetaan automaattisesti Engineering Assistant -ohjelmiston asennuksen yhteydessä. Microsoft.NET versio 4.0 edellyttää vielä 200 Mt lisää levytilaa. 11

12 Liittäminen tietokoneeseen Kuva 8 näyttää, miten tietokone kytketään Rosemount 3051SMV-lähettimeen. Kuva 8. PC-tietokoneen kytkeminen Rosemount 3051SMV-lähettimeen Rosemount 3051SMV ilman valinnaista Rosemount 3051SMV valinnaisella prosessilämpötilaliitäntää prosessilämpötilaliitännällä A RL 250Ω RL 250Ω B A A. Jännitteensyöttö B. Modeemi 1. Irrota kotelon riviliitinten puoleinen päätykansi. 2. Kytke laitteeseen virta kohdan Kytke johdot ja virta mukaisesti. 3. Liitä HART-modeemikaapeli tietokoneeseen. 4. Kytke modeemin pienoispuristinliittimet lähettimen sille puolelle, jossa lukee Field Terminals (riviliittimet), kahteen liittimeen, joihin on merkitty PWR/COMM. 5. Käynnistä Rosemount 3051SMV Engineering Assistant -ohjelmisto. Lisätietoja ohjelmiston käynnistämisestä on kohdassa Engineering Assistant 6.1:n (tai uudemman) käynnistäminen sivulla Kun konfigurointi on tehty, aseta päätykansi paikalleen metalli metallia vasten, jotta laite täyttäisi räjähdyspaineenkeston vaatimukset. 6.0 Virtauskonfiguraatio 6.1 Rosemount 3051SMV Engineering Assistant 6.1 tai uudempi Rosemount 3051SMV Engineering Assistant ohjaa käyttäjän 3051SMV-lähettimen virtauskonfiguraation asetuksen eri vaiheiden läpi. Virtauskonfiguraation näytöissä käyttäjä voi määritellä fluidin, käyttöolosuhteet ja primäärianturin tiedot, mukaan lukien putken sisäläpimitan. Näiden tietojen avulla Rosemount 3051SMV Engineering Assistant -ohjelmisto luo virtauskonfiguraation parametrit, jotka lähetetään lähettimeen tai tallennetaan tulevaa käyttöä varten. 12

13 Online- ja Offline-tilat Engineering Assistant -ohjelmistoa voidaan käyttää kahdessa tilassa: Online ja Offline. Online-tilassa käyttäjä voi vastaanottaa konfiguraation lähettimeltä, muokata konfiguraatiota, lähettää muokatun konfiguraation lähettimeen tai tallentaa konfiguraation tiedostoon. Offline-tilassa käyttäjä voi luoda uuden virtauskonfiguraation ja tallentaa konfiguraation tiedostoon tai avata ja muokata olemassaolevaa tiedostoa. Seuraavilla sivuilla annetaan ohjeet uuden virtauskonfiguraation luomiseksi Offline-tilassa. Katso muita toimintoja koskevia lisätietoja Rosemount 3051SMV:n viitekäsikirjasta. 6.2 Perusnavigoinnin yleiskatsaus Kuva 9. Engineering Assistant -ohjelmiston perusnavigoinnin yleiskatsaus A F G H B C D E Engineering Assistant -ohjelmistossa voi navigoida monilla eri tavoilla. Alla olevat numerot viittaavat Kuva 9:ssä olevan näyttökuvan numeroihin. a. Navigointivälilehdet sisältävät virtauskonfiguraatiotiedot. Offline-tilassa osa välilehdistä aktivoituu vasta, kun edellisen välilehden tarvittavat kentät on täytetty. Online-tilassa nämä välilehdet toimivat aina. b. Reset (palautus) -painike palauttaa virtauskonfiguraation kaikkien välilehtien (Fluid Selection (fluidin valinta), Fluid Properties (fluidin ominaisuudet) ja Primary Element Selection (primäärianturin valinta)) jokaisen kentän konfiguraation alkuperäiseen arvoon. Online-tilassa arvot palautuvat laitteelta ennen konfiguraation aloittamista vastaanotettuihin alkuperäisiin arvoihin. Jos muokataan aiemmin tallennettua virtauskonfiguraatiota, arvot palautuvat viimeksi tallennettuihin arvoihin. Jos aloitetaan uusi virtauskonfiguraatio, kaikki syötetyt arvot poistetaan. c. Back (takaisin) -painikkeella siirrytään virtauskonfiguraation välilehdillä taaksepäin. 13

14 d. Next (seuraava) -painikkeella siirrytään virtauskonfiguraation välilehdillä eteenpäin. Offline-tilassa Next (seuraava) -painike aktivoituu vasta, kun esillä olevan sivun kaikki tarvittavat kentät on täytetty. e. Help (ohje) -painiketta voi painaa aina, kun halutaan tarkempi selitys esillä olevan konfiguraation välilehden sisällöstä. f. Kaikki konfiguraatiotiedot, jotka täytyy antaa tai muuttaa, näkyvät näytön tässä osassa. g. Näillä valikoilla navigoidaan Configure Flow (konfiguroi virtaus), Basic Setup (perusasetukset), Device (laite), Variables (muuttujat), Calibration (kalibrointi) ja Save/Send Configuration (tallenna/lähetä konfiguraatio) -välilehtiin. h. Näillä painikkeilla navigoidaan Config/Setup (konfig/asetus), Device Diagnostics (laitediagnostiikka) tai Process Variables (prosessimuuttujat) -osiin. 6.3 Engineering Assistant 6.1:n (tai uudemman) käynnistäminen Rosemount 3051SMV -lähettimen virtauskonfiguraatio saadaan käynnistämällä Engineering Assistant -ohjelmisto Start (käynnistä) -valikosta. 1. Valitse Start (käynnistä) -valikko > All Programs (kaikki ohjelmat) > Engineering Assistant. Engineering Assistant avautuu näyttöön, katso Kuva Valitse näytön oikeassa alakulmassa sijaitseva Offline -painike, katso Kuva 10. Kuva 10. Engineering Assistantin laiteliitäntänäyttö 14

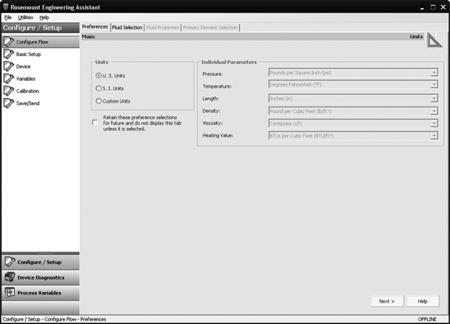

15 6.4 Valinnat Preferences (valinnat) -välilehdeltä, Kuva 11, käyttäjä voi valita näytössä näkyvät mittayksiköt. 1. Valitse haluamasi mittayksiköt. 2. Jos valitset Custom Units (mukautetut yksiköt), konfiguroi Individual Parameters (yksittäiset parametrit). 3. Merkitse valintaruutu, jos haluat säilyttää yksikkövalinnat tulevaa Engineering Assistantin käyttöä varten. Kuva 11. Preferences (valinnat) -välilehti 6.5 Fluidin valinta neste/kaasutietokannasta Fluid Selection (fluidin valinta) -välilehdeltä, Kuva 12, käyttäjä voi valita prosessifluidin. Kuva 12. Fluid Selection (fluidin valinta) -välilehti 15

16 Huomaa Seuraavassa esimerkissä esitetään kaasutietokannnasta ilman virtauskonfiguraatio käytettäessä primäärianturina vakioivaa Rosemount 405C-mittalaippaa. Toimenpide jonkin muun fluidin määrittämiseksi jollekin muulle primäärianturille on samankaltainen kuin tässä esimerkissä. Luonnonkaasut, käyttäjäkohtaiset nesteet ja käyttäjäkohtaiset kaasut edellyttävät lisätoimenpiteitä konfiguraation aikana. Katso lisätietoja Rosemount 3051SMV:n viitekäsikirjasta. 1. Engineering Assistant saattaa avata Preferences (valinnat) -välilehden. Valitse näytön yläosan välilehdistä Fluid Selection (nesteen valinta) -välilehti. 2. Laajenna Gas (kaasu) -kategoriaa (klikkaa +-kuvaketta). 3. Laajenna Database Gas (tietokantakaasu) -kategoriaa. 4. Valitse tietokannan fluideista Air (ilma). 5. Syötä Nominal Operating Pressure (nimellinen käyttöpaine), valitse Enter- tai sarkainnäppäin. 6. Syötä Nominal Operating Temperature (nimellinen käyttölämpötila), valitse Enter- tai sarkainnäppäin. Engineering Assistant täyttää automaattisesti ehdotetut käyttöalueet, katso Kuva 12. Käyttäjä voi muokata näitä arvoja tarpeen mukaan. 7. Varmenna, että Reference/Atmospheric Conditions (vertausilmakehäolosuhteet) sopivat sovellukseen. Näitä arvoja voi muokata tarpeen mukaan. Huomaa Engineering Assistant käyttää paineen ja lämpötilan vertausarvoja muuntaakseen virtausnopeuden massayksiköistä normaaleina tilavuusyksikköinä ilmaistaviksi massayksiköiksi. 8. Valitse Next (seuraava) Fluid Properties (fluidin ominaisuudet) -välilehdelle siirtymiseksi. 6.6 Fluidin ominaisuudet Huomaa Fluid Properties (fluidin ominaisuudet) -välilehti on valinnainen eikä sitä edellytetä virtauskonfiguraation loppuunsaattamiseksi. Fluid Properties (fluidin ominaisuudet) -välilehti kaasutietokannan ilmalle, katso Kuva 13. Käyttäjä voi varmentaa, että valitun fluidin ominaisuudet ovat hyväksyttäviä. Voit tarkistaa valitun nesteen tiheyden, kokoonpuristuvuuden ja viskositeetin muilla paine- ja lämpötila-arvoilla syöttämällä arvot Pressure (paine) ja Temperature (lämpötila) ja valitsemalla Calculate (laske). 16

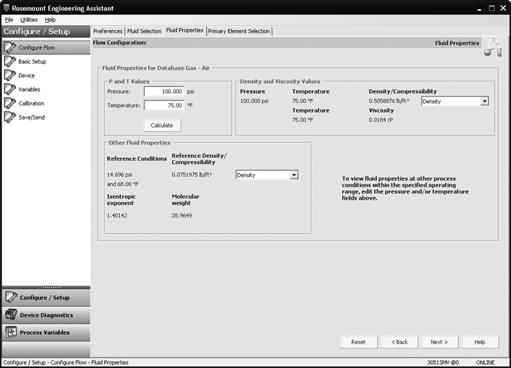

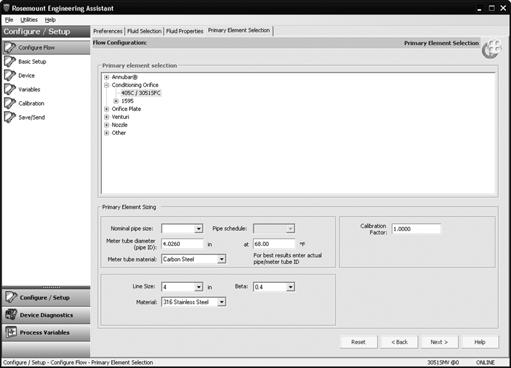

17 Huomaa Paine- ja lämpötila-arvojen muuttaminen Fluid Properties (fluidin ominaisuudet) -välilehdellä ei vaikuta nestekonfiguraatioon. Kuva 13. Fluid Properties (fluidin ominaisuudet) -välilehti 6.7 Primäärianturin valinta Primary Element Selection (primäärianturin valinta) -välilehdeltä, Kuva 14, käyttäjä voi valita primäärianturin. Kuva 14. Primary Element Selection (primäärianturin valinta) -välilehti 17

18 Esimerkkikonfiguraatio jatkuu: 1. Laajenna Conditioning Orifice Plate (vakioiva mittalaippa) -kategoriaa. 2. Valitse 405C/3051SFC. 3. Syötä Measured Meter Tube Diameter (pipe ID) (mittariputken mitattu sisähalkaisija) vertauslämpötilassa, Reference Temperature. Jos mittariputken sisähalkaisijaa ei voi mitata, valitse Nominal Pipe Size (nimellinen putkikoko) ja Pipe Schedule (putken paksuus) putken halkaisijan arvion syöttämiseksi (vain englantilaiset yksiköt). 4. Muokkaa tarvittaessa kohtaa Meter Tube Material (mittariputken materiaali). 5. Anna Line Size (linjakoko) ja valitse vakioivan mittalaipan Beta (beeta). Primäärianturin vaaditut mitoitusparametrit vaihtelevat valitusta primäärianturista riippuen. 6. Valitse tarvittaessa pudotusvalikosta Primary Element Material (primäärianturin materiaali). 7. Valitse Next (seuraava) > Save/Send Configuration (tallenna / lähetä konfiguraatio) välilehdelle siirtymiseksi. Huomaa Tarkoituksenmukaisten kansallisten tai kansainvälisten standardien noudattamiseksi tulee suhteellisten beetojen ja paine-erosignaalin tuottajan halkaisijoiden olla soveltuvien standardien esittämien raja-arvojen mukaisia. Engineering Assistant -ohjelmisto antaa ilmoituksen, jos jokin primäärianturiarvo ylittää nämä rajat, mutta sallii käyttäjän jatkaa virtauskonfiguraation laatimista. 6.8 Tallenna / lähetä konfiguraatio Save/Send Configuration (tallenna / lähetä konfiguraatio) -välilehdellä, Kuva 15, käyttäjä voi varmentaa, tallentaa ja lähettää konfiguraatiotiedot Rosemount 3051SMV -lähettimeen täysin kompensoidun massa- ja energiavirtausominaisuuksien piirikortin (Fully Compensated Mass and Energy Flow Feature Board) avulla. 1. Tarkista tiedot Flow Configuration (virtauskonfiguraatio) -otsakkeen ja Device Configuration (laitekonfiguraatio) -otsakkeen alta. Huomaa Saat lisätietoja laitekonfiguraatiosta kohdasta Tarkista lähettimen konfigurointi sivulla

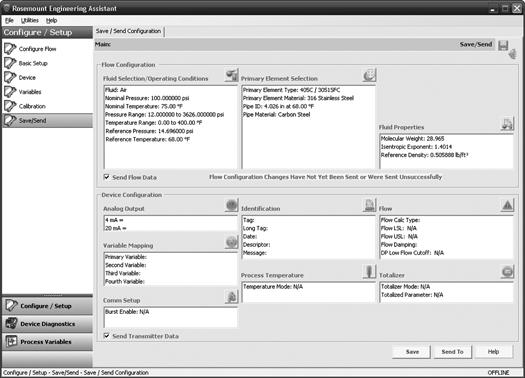

19 Kuva 15. Save / Send Configuration (tallenna / lähetä konfiguraatio) -välilehti 2. Valitse ikkunan yläpuolella oleva kuvake, jos haluat muokata ikkunoihin sisältyviä konfiguraatiotietoja. Kun kaikki tiedot ovat oikein, siirry vaiheeseen Vaihe 3. Huomaa Käyttäjä saa ilmoituksen, jos konfiguraatiota on muokattu sen jälkeen, kun se on viimeksi lähetetty lähettimeen. Varoitusviesti näkyy Send Flow Data (lähetä virtaustiedot)- ja/tai Send Transmitter Data (lähetä lähetintiedot) -valintaruutujen oikealla puolella. 3. Lähetä konfiguraatio valitsemalla Send To (lähetä osoitteeseen) -painike. Huomaa Send Flow Data (lähetä virtaustiedot) ja Send Transmitter Data (lähetä lähetintiedot) -valintaruutujen avulla voidaan valita, mitä konfiguraatiotietoja lähettimeen lähetetään. Jos jompaakumpaa ruutua ei valita, sitä vastaavia tietoja ei lähetetä. 4. Engineering Assistantin laiteliitäntänäyttö tulee näkyviin, katso Kuva

20 Kuva 16. Engineering Assistantin laiteliitäntöjen näyttö 5. Valitse näytön oikeassa alakulmassa oleva Search (hae) -painike. Engineering Assistant alkaa hakea liitettyjä laitteita. 6. Kun haku on valmis, valitse laite, johon haluat yhteyden, ja klikkaa Send Configuration (lähetä konfiguraatio). 7. Kun konfiguraatio on lähetetty laitteelle, käyttäjälle ilmoitetaan asiasta ponnahdusikkunalla. Huomaa Konfiguraatiotiedoston tallentamista suositellaan sen jälkeen, kun konfiguraatio on lähetetty laitteelle. Käyttäjä voi valita Save (tallenna) -painikkeen Save/Send (tallenna/lähetä) -näytöstä tai valita Save (tallenna) -ohjelman valikosta. 8. Käyttäjä voi sulkea Engineering Assistantin, kun konfiguraatioprosessi on saatu päätökseen. 20

21 7.0 Tarkista lähettimen konfigurointi Voit käyttää Rosemount 3051SMV Engineering Assistant -ohjelmistoa tai mitä tahansa avointa HART-käyttöliittymää Rosemount 3051SMV -lähettimen ohjelmointiin ja konfiguroinnin tarkistamiseen. Taulukko 2 näyttää kenttäkäyttöliittymän täysin kompensoidun massa- ja energiavirtauksen (Fully Compensated Mass and Energy Flow) pikanäppäimet. Taulukko 3 sivulla 23 näyttää prosessimuuttujien suoran ulostulon (Direct Process Variable Output) pikanäppäimet. Huomaa 3051SMV Engineering Assistant 6.1 (tai uudempi) -ohjelmiston ja AMS Device Manager 9.0 (tai uudemman) -ohjelmiston laitekonfigurointimenettely on esitetty Rosemount 3051SMV:n viitekäsikirjassa. Valintamerkki osoittaa konfiguroinnin perusparametrit. Vähintään nämä parametrit on tarkistettava konfiguroinnissa ja käyttöönotossa. Taulukko 2. Täysin kompensoidun massa- ja energiavirtauksen pikanäppäimet Toiminto Pikanäppäinsarja Absoluuttipaineen lukema ja tila 1, 4, 2, 1, 5 Absoluuttipaineen anturirajat 1, 4, 1, 5, 8 Absoluuttipaineen yksiköt 1, 3, 3, 5 Hälytyksen ja signaalin jäätymisen pakko-ohjaustasot 1, 4, 2, 6, 6 Hälytyksen ja signaalin jäätymisen pakko-ohjaustasot 1, 4, 2, 6 Analogialähdön viritysoptiot 1, 2, 5, 2 Pursketoiminnon asetus 1, 4, 3, 3, 3 Pursketoiminnon optiot 1, 4, 3, 3, 4 Callendar-van Dusen-anturin sovitus 1, 2, 5, 5, 4 Konfiguroi kiinteät muuttujat 1, 2, 4 Vaimennus 1, 3, 7 Välittimien tiedot 1, 4, 4, 5 Paine-ero, pienen virtauksen leikkuri 1, 4, 1, 1, 6 Paine-eron lukema ja tila 1, 4, 2, 1, 4 Paine-ero, anturin viritysoptiot 1, 2, 5, 3 Paine-eron nollaus 1, 2, 5, 3, 1 Paine-eroyksiköt 1, 3, 3, 4 Energiayksiköt 1, 3, 3, 2 Energialukema ja -tila 1, 4, 2, 1, 2 Varusteanturit 1, 4, 4, 4 21

22 Taulukko 2. Täysin kompensoidun massa- ja energiavirtauksen pikanäppäimet Toiminto Pikanäppäinsarja Kenttälaitteen tiedot 1, 4, 4, 1 Virtauslaskennan tyyppi 1, 4, 1, 1, 2 Virtausyksiköt 1, 3, 3, 1 Virtaus, lukema ja tila 1, 4, 2, 1, 1 Mittapaine, lukema ja tila 1, 4, 2, 1, 6 Mittapaine, anturirajat 1, 4, 1, 5, 9 Mittapaineen yksiköt 1, 3, 3, 6 LCD-konfiguraatio 1, 3, 8 Piiritesti 1, 2, 2 Moduulin lämpötilalukema ja tila 1, 4, 2, 1, 8 Moduulin lämpötilayksiköt 1, 3, 3, 8 Kiertokyselyosoite 1, 4, 3, 3, 1 Prosessilämpötilan lukema ja tila 1, 4, 2, 1, 7 Prosessin lämpötila-anturitila 1, 4, 1, 6, 8 Prosessin lämpötila-anturin viritysoptiot 1, 2, 5, 5 Prosessilämpötilan yksikkö 1, 3, 3, 7 Analogialähdön alue 1, 2, 5, 1 Palauta tehdasviritykset 1, 2, 5, 2, 3 Anturitiedot 1, 4, 4, 2 Staattisen paineen anturin virityksen alaraja (AP-anturi) 1, 2, 5, 4, 2 Staattisen paineen anturin viritysoptiot 1, 2, 5, 4 Staattisen paineen anturin nollaus (GP-anturi) 1, 2, 5, 4, 1 Tila 1, 2, 1 Positio 1, 3, 1 Testi, virtauslaskenta 1, 2, 3 Summaavan laskimen konfiguraatio 1, 4, 1, 3 Laskurin lukema ja tila 1, 4, 2, 1, 3 Laskimen yksiköt 1, 3, 3, 3 Muuttujien kartoitus 1, 4, 3, 4 Kirjoitussuojaus 1, 3, 5, 4 22

23 Taulukko 3. Prosessimuuttujien suoran ulostulon (Direct Process Variable Output) pikanäppäimet Toiminto Pikanäppäinsarja Absoluuttipaineen lukema ja tila 1, 4, 2, 1, 2 Absoluuttipaineen anturirajat 1, 4, 1, 2, 8 Absoluuttipaineen yksiköt 1, 3, 3, 2 Hälytyksen ja signaalin jäätymisen pakko-ohjaustasot 1, 4, 2, 6, 6 Hälytyksen ja signaalin jäätymisen pakko-ohjaustasot 1, 4, 2, 6 Analogialähdön viritysoptiot 1, 2, 4, 2 Pursketoiminnon asetus 1, 4, 3, 3, 3 Pursketoiminnon optiot 1, 4, 3, 3, 4 Callendar-van Dusen-anturin sovitus 1, 2, 4, 5, 4 Vaimennus 1, 3, 7 Välittimien tiedot 1, 4, 4, 4 Paine-eron lukema ja tila 1, 4, 2, 1, 1 Paine-ero, anturin viritysoptiot 1, 2, 4, 3 Paine-eron nollaus 1, 2, 4, 3, 1 Paine-eroyksiköt 1, 3, 3, 1 Varusteanturit 1, 4, 4, 3 Kenttälaitteen tiedot 1, 4, 4, 1 Mittapaine, lukema ja tila 1, 4, 2, 1, 3 Mittapaine, anturirajat 1, 4, 1, 2, 9 Mittapaineen yksiköt 1, 3, 3, 3 LCD-konfiguraatio 1, 3, 8 Piiritesti 1, 2, 2 Moduulin lämpötilalukema ja tila 1, 4, 2, 1, 5 Moduulin lämpötilayksiköt 1, 3, 3, 5 Kiertokyselyosoite 1, 4, 3, 3, 1 Prosessilämpötilan lukema ja tila 1, 4, 2, 1, 4 Prosessin lämpötila-anturin viritysoptiot 1, 2, 4, 5 Prosessilämpötilan yksikkö 1, 3, 3, 4 Analogialähdön alue 1, 2, 4, 1 Palauta tehdasviritykset 1, 2, 4, 2, 3 Anturitiedot 1, 4, 4, 2 Staattisen paineen anturin virityksen alaraja (AP-anturi) 1, 2, 4, 4, 2 Staattisen paineen anturin viritysoptiot 1, 2, 4, 4 Staattisen paineen anturin nollaus (GP-anturi) 1, 2, 4, 4,1 23

24 Taulukko 3. Prosessimuuttujien suoran ulostulon (Direct Process Variable Output) pikanäppäimet Toiminto Pikanäppäinsarja 8.0 Alueen ja nollan asettelu Lähettimet toimitetaan pyydettäessä kalibroituina määritellylle mitta-alueelle tai tehtaan oletuksen mukaisesti (täydelle mitta-alueelle viritettyinä). 8.1 Nollaus Tila 1, 2, 1 Positio 1, 3, 1 Siirtotoiminto 1, 3, 6 Muuttujien kartoitus 1, 4, 3, 4 Kirjoitussuojaus 1, 3, 5, 4 Nollaus on yksipisteinen asettelu, jolla kompensoidaan asennusasennon ja linjapaineen vaikutukset staattisen paineen ja paine-eron antureissa. Kun tehdään nollaus, tasausventtiilin on oltava auki ja neste- sekä höyrymittauksissa impulssiputkien täytettyinä. Lähetin sallii nollavirheen korjauksen, joka on enintään viisi prosenttia mitta-alueen ylärajasta. Nollaus kenttäkäyttöliittymällä 1. Tasaa tai ilmaa lähetin ja liitä kenttäkäyttöliittymä (Kuva 5 sivulla 8 antaa lisätietoja kenttäkäyttöliittymän liittämisestä). 2. Jos laite on varustettu staattisen paineen anturilla, nollaa anturi syöttämällä seuraava pikanäppäinsarja Rosemount 3051SMV -lähettimen valikkoon: Virtauksen pikanäppäimet Suoran ulostulon pikanäppäimet Kuvaus 1, 2, 5, 4 1, 2, 4, 4 Staattisen paineen anturin viritysoptiot 3. Käytä nollausta (valinta 1) ylipaineen anturilla varustetuissa lähettimissä tai anturin virityksen alarajaa (valinta 2) absoluuttisen staattisen paineen antureilla varustetuissa lähettimissä. Huomaa Kun absoluuttipaineanturiin sovelletaan anturin virityksen alarajaa, anturin suorituskyky saattaa heikentyä, jos käytetään epätarkkoja kalibrointivälineitä. Käytä barometriä, joka on vähintään kolme kertaa niin tarkka kuin Rosemount 3051S -monimuuttujalähettimen absoluuttinen anturi. 24

25 4. Nollaa paine-eroanturi syöttämällä seuraava pikanäppäinsarja Rosemount 3051SMV-lähettimen valikkoon: Virtauksen pikanäppäimet Suoran ulostulon pikanäppäimet Kuvaus 9.0 Turva-automaatioratkaisujen asennus Turvasertifioiduissa asennuksissa noudatetaan asianmukaisen viitekäsikirjan ohjeita asennusmenettelystä ja järjestelmävaatimuksista: Katso tietoa pelkän paine-eron mittauksista (mittaustyyppi D) Rosemount 3051S:n viitekäsikirjasta. Katso tietoa MultiVariable-mittauksista (mittaustyyppi 1 7) Rosemount 3051SMV:n viitekäsikirjasta Tuotesertifioinnit Versio EU:n direktiivit Pika-aloitusoppaan lopussa on EU:n vaatimustenmukaisuusvakuutus. EU:n vaatimustenmukaisuusvakuutuksen viimeisin versio on osoitteessa Emerson.com/Rosemount Normaalin käyttöympäristön sertifiointi Lähettimen rakenne täyttää sähkölaitteiden, mekaanisten osien ja paloturvallisuuden osalta USA:n liittovaltion työsuojeluhallinnon (OSHA) akkreditoiman, virallisesti hyväksytyn testilaboratorion (NRTL) perusvaatimukset Laitteiden asentaminen Pohjois-Amerikassa Yhdysvaltojen kansalliset sähkömääräykset (National Electrical Code, NEC) ja Kanadan sähkömääräykset (CEC) sallivat alaluokkiin merkittyjen laitteiden käytön vyöhykkeillä ja vyöhykkeisiin merkittyjen laitteiden käytön alaluokissa. Merkintöjen täytyy soveltua alueluokitukseen sekä kaasu- ja lämpötilaluokkiin. Nämä tiedot on määritelty selkeästi vastaavissa määräyksissä Yhdysvallat 1, 2, 5, 3, 1 1, 2, 4, 3, 1 Paine-eroanturin nollaus E5 USA Räjähdyspaineen (XP) ja pölysytytyksen (DIP) kestävä Todistus: FM16US0089X Standardit: FM Class , FM Class , FM Class , FM Class , ANSI/NEMA Merkinnät: XP CL I, DIV 1, GP B, C, D; T5; DIP CL II, DIV 1, GP E, F, G; CL III; T5( 50 C T a +85 C); tehtaalla suljettu; tyyppi 4X 25

26 I5 USA Luonnostaan vaaraton (IS) ja kipinöimätön (NI) Todistus: FM16US0233 Standardit: FM Class , FM Class , FM Class , FM Class , FM Class , NEMA Merkinnät: IS CL I, DIV 1, GP A, B, C, D; CL II, DIV 1, GP E, F, G; luokka III; luokka 1, alue 0 AEx ia IIC T4; NI CL 1, DIV 2, GP A, B, C, D; T4( 50 C T a +70 C); Rosemountin piirustuksen mukaan kytkettynä; tyyppi 4X IE Huomaa Merkinnällä NI CL 1, DIV 2 varustetut lähettimet voidaan asentaa alaluokan 2 mukaisiin tiloihin käyttämällä yleisiä alaluokan 2 johdotusmenetelmiä tai kipinöimätöntä kenttäjohdotustapaa (NIFW). Katso piirustusta USA FISCO Luonnostaan vaaraton Todistus: FM16US0233 Standardit: FM Class , FM Class , FM Class , FM Class , FM Class , NEMA Merkinnät: IS CL I, DIV 1, GP A, B, C, D; T4( 50 C T a +70 C); Rosemountin piirustuksen mukaan kytkettynä; tyyppi 4X 10.5 Kanada E6 Kanada Räjähdyspaineen ja pölysytytyksen kestävä, alaluokka 2 Todistus: Standardit: CAN/CSA C22.2 No. 0-10, CSA Std C22.2 No , CSA Std C22.2 No. 30-M1986, CSA C22.2 No , CSA Std C22.2 No. 213-M1987, CAN/CSA C :14, CAN/CSA-C22.2 No , ANSI/ISA , CSA Std C22.2 No :05 (R2010) Merkinnät: räjähdyspaineen kestävä: luokka I, alaluokka 1, ryhmät B, C, D; pölysytytyksen kestävä II, alaluokka 1, ryhmät E, F, G; luokka III; sopiva: luokka I, alaluokka 2, ryhmät A, B, C, D; tyyppi 4X I6 Kanada Luonnostaan vaaraton Todistus: Standardit: CAN/CSA C22.2 No. 0-10, CSA Std C22.2 No , CSA Std C22.2 No. 30-M1986, CSA C22.2 No , CSA Std C22.2 No. 213-M1987, CAN/CSA C :14, CAN/CSA-C22.2 No , ANSI/ISA , CSA Std C22.2 No :05 (R2010) Merkinnät: luonnostaan vaaraton: luokka I, alaluokka 1; ryhmät A, B, C, D; sopiva: luokka 1, alue 0, IIC, T3C, T a = 70 C; Rosemountin piirustuksen mukaan kytkettynä; tyyppi 4X IF Kanada FISCO Luonnostaan vaaraton Todistus: Standardit: CAN/CSA C22.2 No. 0-10, CSA Std C22.2 No , CSA Std C22.2 No. 30-M1986, CSA C22.2 No , CSA Std C22.2 No. 213-M1987, CAN/CSA C :14, CAN/CSA-C22.2 No , ANSI/ISA , CSA Std C22.2 No :05 (R2010) 26

27 Merkinnät: FISCO luonnostaan vaaraton: luokka I, alaluokka 1; ryhmät A, B, C, D; sopiva: luokka I, alue 0; T3C, T a = 70 C; Rosemountin piirustuksen mukaan kytkettynä; tyyppi 4X 10.6 Eurooppa E1 ATEX Räjähdyspaineen kestävä Todistus: KEMA 00ATEX2143X Standardit: EN :2012+A11:2013, EN :2014, EN :2015 (3051SFx-malleilla, joissa on vastusanturi, on EN :2006:n mukainen sertifiointi) Merkinnät: II 1/2 G Ex db IIC T6 T4 Ga/Gb, T6( 60 C T a +70 C), T5/T4 ( 60 C T a +80 C) Lämpötilaluokka Prosessilämpötila T6 60 C C T5 60 C C T4 60 C C I1 Turvallisen käytön erityisehdot (X): 1. Tässä laitteessa on ohutseinäinen kalvo (paksuus alle 1 mm), joka muodostaa rajan EPL Ga:n (prosessiliitäntä) ja EPL Gb:n (kaikki muut laitteiston osat) välille. Mallikoodista ja tuoteselosteesta löytyy lisätietoja kalvomateriaalista. Asennuksessa, huollossa ja käytössä on otettava huomioon kalvoon vaikuttavat ympäristöolosuhteet. Valmistajan asennus- ja huolto-ohjeita on noudatettava tarkkaan, jotta laitteen toiminta olisi turvallista koko sen käyttöiän ajan. 2. Räjähdyspaineen kestäviä liitoksia ei ole tarkoitettu korjattaviksi. 3. Muut kuin vakiomaalausoptiot saattavat aiheuttaa sähköstaattisen purkauksen riskin. Vältä asennuksia, jotka voivat aiheuttaa sähkövarauksen kertymistä maalatuille pinnoille, ja puhdista pinnat vain kostealla liinalla. Jos maalia tilataan erikoisoptiokoodilla, kysy valmistajalta lisätietoja. 4. Käytettävien johtojen, tiivisteholkkien ja tulppien tulee sietää asennuspaikalle määritettyä enimmäislämpötilaa 5 C korkeampaa lämpötilaa. ATEX Luonnostaan vaaraton Todistus: Baseefa08ATEX0064X Standardit: EN :2012, EN :2012 Merkinnät: II 1 G Ex ia IIC T4 Ga, T4( 60 C T a +70 C) Parametrit HART FOUNDATION - kenttäväylä Vain SuperModule Vastusanturi (malliin 3051SFx) HART Kenttäväylä Jännite U i 30 V 30 V 7,14 V 30 V 30 V Virta I i 300 ma 300 ma 300 ma 2,31 ma 18,24 ma Teho P i 1 W 1,3 W 887 mw 17,32 mw 137 mw Kapasitanssi C i 14,8 nf 0 0,11 uf 0 0,8 nf Induktanssi L i ,33 mh Turvallisen käytön erityisehdot (X): 1. Jos laitteeseen on asennettu valinnainen 90 V:n transienttivaimennin, se ei kestä 500 V:n eristysvastustestiä, ja tämä täytyy ottaa huomioon asennuksen aikana. 2. Kotelo on voitu valmistaa alumiiniseoksesta ja käsitellä suojaavalla polyuretaanipinnoitteella; jos kotelo sijaitsee alueella 0, se on kuitenkin suojattava iskuilta ja hankaumilta. 27

28 IA ATEX FISCO Todistus: Baseefa08ATEX0064X Standardit: EN :2012, EN :2012 Merkinnät: II 1 G Ex ia IIC T4 Ga, T4( 60 C T a +70 C) Parametrit ND ATEX Pöly Todistus: BAS01ATEX1374X Standardit: EN :2012, EN :2009 Merkinnät: II 1 D Ex ta IIIC T105 C T C Da, ( 20 C T a +85 C), V max = 42,4 V Turvallisen käytön erityisehdot (X): 1. On käytettävä kaapelien läpivientejä, joiden avulla kotelon tiiviysluokka on vähintään IP Käyttämättömien kaapelien läpiviennit on tulpattava siten, että kotelon tiiviysluokka on vähintään IP Kaapelien läpivientien ja sulkutulppien on oltava käyttöympäristön lämpötila-alueeseen sopivia ja kestettävä 7 J:n iskunkestävyystesti. 4. Supermodule(t) on kiinnitettävä tukevasti paikalleen kotelo(ide)n tiiviyden säilymiseksi. N1 ATEX Tyyppi n Todistus: Baseefa08ATEX0065X Standardit: EN : 2012, EN : 2010 Merkinnät: II 3 G Ex na IIC T4 Gc, ( 40 C T a +70 C), V max = 45 V Turvallisen käytön erityisehto (X): 1. Jos laitteeseen on asennettu 90 V:n transienttivaimennin, se ei kestä 500 V:n sähkövahvuustestiä, joka on määritelty EN :2010:n kohdassa Tämä tulee ottaa huomioon asennuksessa Muut maat FISCO Jännite U i 17,5 V Virta I i 380 ma Teho P i 5,32 W Kapasitanssi C i 0 Induktanssi L i 0 E7 IECEx Räjähdyspaineen kestävä ja pöly Todistus: IECEx KEM X (räjähdyspaineen kestävä) Standardit: IEC :2011, IEC : 2014, IEC :2014 Merkinnät: Ex db IIC T6 T4 Ga/Gb, T6( 60 C T a +70 C), T5/T4( 60 C T a +80 C) Lämpötilaluokka Prosessilämpötila T6 60 C C T5 60 C C T4 60 C C 28

29 I7 Turvallisen käytön erityisehdot (X): 1. Tässä laitteessa on ohutseinäinen kalvo (paksuus alle 1 mm), joka muodostaa rajan EPL Ga:n (prosessiliitäntä) ja EPL Gb:n (kaikki muut laitteiston osat) välille. Mallikoodista ja tuoteselosteesta löytyy lisätietoja kalvomateriaalista. Asennuksessa, huollossa ja käytössä on otettava huomioon kalvoon vaikuttavat ympäristöolosuhteet. Valmistajan asennus- ja huolto-ohjeita on noudatettava tarkkaan, jotta laitteen toiminta olisi turvallista koko sen käyttöiän ajan. 2. Räjähdyspaineen kestäviä liitoksia ei ole tarkoitettu korjattaviksi. 3. Muut kuin vakiomaalausoptiot saattavat aiheuttaa sähköstaattisen purkauksen riskin. Vältä asennuksia, jotka voivat aiheuttaa sähkövarauksen kertymistä maalatuille pinnoille, ja puhdista pinnat vain kostealla liinalla. Jos maalia tilataan erikoisoptiokoodilla, kysy valmistajalta lisätietoja. 4. Käytettävien johtojen, tiivisteholkkien ja tulppien tulee sietää asennuspaikalle määritettyä enimmäislämpötilaa 5 C korkeampaa lämpötilaa. Todistus: IECEx BAS X (pöly) Standardit: IEC :2011, IEC :2008 Merkinnät: Ex ta IIIC T105 C T C Da, ( 20 C T a +85 C), V maks. = 42,4 V Turvallisen käytön erityisehdot (X): 1. On käytettävä kaapelien läpivientejä, joiden avulla kotelon tiiviysluokka on vähintään IP Käyttämättömien kaapelien läpiviennit on tulpattava siten, että kotelon tiiviysluokka on vähintään IP Kaapelien läpivientien ja sulkutulppien on oltava käyttöympäristön lämpötila-alueeseen sopivia ja kestettävä 7 J:n iskunkestävyystesti. 4. Rosemount 3051S SuperModule on kiinnitettävä tukevasti paikalleen kotelon tiiviyden säilymiseksi. IECEx Luonnostaan vaaraton Todistus: IECEx BAS X Standardit: IEC :2011, IEC :2011 Merkinnät: Ex ia IIC T4 Ga, T4( 60 C T a +70 C) Parametrit HART FOUNDATIONkenttäväylä Vain SuperModule Vastusanturi (malliin 3051SFx) HART Kenttäväylä Jännite U i 30 V 30 V 7,14 V 30 V 30 V Virta I i 300 ma 300 ma 300 ma 2,31 ma 18,24 ma Teho P i 1 W 1,3 W 887 mw 17,32 mw 137 mw Kapasitanssi C i 14,8 nf 0 0,11 uf 0 0,8 nf Induktanssi L i ,33 mh IG Turvallisen käytön erityisehdot (X): 1. Jos laitteeseen on asennettu valinnainen 90 V:n transienttivaimennin, se ei kestä 500 V:n eristysvastustestiä, ja tämä täytyy ottaa huomioon asennuksen aikana. 2. Kotelo on voitu valmistaa alumiiniseoksesta ja käsitellä suojaavalla polyuretaanipinnoitteella; jos kotelo sijaitsee alueella 0, se on kuitenkin suojattava iskuilta ja hankaumilta. IECEx FISCO Todistus: IECEx BAS X Standardit: IEC :2011, IEC :2011 Merkinnät: Ex ia IIC T4 Ga, T4( 60 C T a +70 C) 29

30 N7 IECEx Tyyppi n Todistus: IECEx BAS X Standardit: IEC : 2011, IEC : 2010 Merkinnät: Ex na IIC T5 Gc, ( 40 C T a +70 C) Turvallisen käytön erityisehto (X): 1. Jos laitteeseen on asennettu 90 V:n transienttivaimennin, se ei kestä 500 V:n sähkövahvuustestiä, joka on määritelty IEC :2010:n kohdassa Tämä tulee ottaa huomioon asennuksessa Brasilia E2 I2 Parametrit FISCO Jännite U i 17,5 V Virta I i 380 ma Teho P i 5,32 W Kapasitanssi C i 0 Induktanssi L i 0 INMETRO Räjähdyspaineen kestävä Todistus: UL-BR X Standardit: ABNT NBR IEC : Corrigendum 1:2011, ABNT NBR IEC : Corrigendum 1:2011, ABNT NBR IEC : Corrigendum 1: 2008 Merkinnät: Ex d IIC T* Ga/Gb, T6( 60 C T a +70 C), T5/T4( 60 C T a +80 C), IP66 Turvallisen käytön erityisehdot (X): 1. Tässä laitteessa on ohutseinäinen kalvo. Asennuksessa, huollossa ja käytössä on otettava huomioon käyttöpaikan olosuhteet. Valmistajan asennus- ja huolto-ohjeita on noudatettava tarkkaan, jotta laitteen toiminta olisi turvallista koko sen käyttöiän ajan. 2. Tietoja räjähdyspaineen kestävien liitosten mitoista saa valmistajalta. INMETRO Luonnostaan vaaraton Todistus: UL-BR X Standardit: ABNT NBR IEC : Addendum 1:2011, ABNT NBR IEC :2009 Merkinnät: Ex ia IIC T4 Ga, T4( 60 C T a +70 C) Turvallisen käytön erityisehdot (X): 1. Jos laitteeseen on asennettu valinnainen 90 V:n transienttivaimennin, se ei kestä 500 V:n eristysvastustestiä, ja tämä täytyy ottaa huomioon asennuksen aikana. 2. Jos prosessin lämpötila ylittää 135 C, käyttäjän tulee arvioida, sopiiko SuperModulen lämpötilaluokka kyseisiin sovelluksiin, sillä tässä tilanteessa on mahdollista, että SuperModulen lämpötila ylittää T4-tason. 30

31 Parametrit 10.9 Kiina HART Kenttäväylä Tulo VASTUSANTURI Tulo VASTUSANTURI Jännite U i 30 V 30 V 30 V 30 V Virta I i 300 ma 2,31 ma 300 ma 18,24 ma Teho P i 1 W 17,32 mw 1,3 W 137 mw Kapasitanssi C i 14,8 nf 0 0 0,8 nf Induktanssi L i ,33 mh E3 Kiina Räjähdyspaineen kestävä ja pölysytytyksen kestävä Todistus: 3051SMV: GYJ X [valm. USA, Kiina, Singapore] 3051SFx: GYJ X [valm. USA, Kiina, Singapore] Standardit: 3051SMV: GB , GB , GB SFx: GB , GB , GB , GB , GB Merkinnät: 3051SMV: Ex d IIC T6/T5 Ga/Gb 3051SFx: Ex d IIC T4 T6 Ga/Gb; Ex td A20 T A 105 C T C; IP66 Turvallisen käytön erityisehdot (X): 1. Symbolilla X viitataan käytön erityisehtoihin: tietoja räjähdyspaineen kestävien liitosten mitoista saa valmistajalta. 2. Rosemount 3051SMV:n T-koodin ja ympäristön lämpötila-alueen välinen suhde on: T-koodi Ympäristön lämpötila-alue T6 50 C ~ +65 C T5 50 C ~ +80 C SFx:n T-koodin ja ympäristön lämpötila-alueen välinen suhde on: T-koodi Ympäristön lämpötila-alue T6 60 C ~ +70 C T4/T5 60 C ~ +80 C 4. Kotelon maaliitäntä tulee liittää luotettavasti. 5. Noudata lähettimen asennuksen, käytön ja huollon aikana räjähdysvaarallisessa ilmaseoksessa varoitusta: Kantta ei saa avata, kun piirissä on jännite. Noudata laitteen asennuksen, käytön ja huollon aikana räjähdysherkkää pölyä sisältävässä ilmaseoksessa varoitusta: Ei saa avata ilman sisältäessä räjähdysvaarallista pölyä. 6. Asennuksen aikana täytyy välttää seoksia, jotka voivat vahingoittaa koteloa. 7. Asennuksen, käytön ja huollon aikana räjähdysherkkää pölyä sisältävässä ilmaseoksessa pitää tuotteen kotelo puhdistaa pölyn kertymisen välttämiseksi, mutta paineilmaa ei saa käyttää. 8. Vaaralliseen tilaan asennuksen aikana pitää käyttää viranomaisten nimittämien tarkastuslaitosten hyväksymiä kaapeliholkkeja ja peitetulppia, joiden suojausluokka on Ex d Gb tai Ex d IIC Gb DIP A20 [virtausmittarit] IP66. Tarpeettomat läpiviennit pitää sulkea peitetulpilla. 9. Käyttäjät eivät saa vaihtaa mitään laitteen osia, vaan heidän tulee ottaa yhteyttä valmistajaan, jotta tuote ei vaurioidu. 31

32 I3 10. Huoltotyöt tulee tehdä silloin, kun ilmassa ei ole räjähdysvaarallista kaasua ja pölyä. 11. Tuotteen asennuksen, käytön ja huollon aikana tulee noudattaa seuraavia standardeja: GB Räjähdysvaarallisten tilojen sähkölaitteet Osa 13: Räjähdysvaarallisissa tiloissa käytettävien sähkölaitteiden korjaus ja kunnostus GB Räjähdysvaarallisten tilojen sähkölaitteet Osa 15: Sähköasennukset vaarallisissa tiloissa (paitsi kaivoksissa) GB Räjähdysvaarallisten tilojen sähkölaitteet Osa 16: Sähköasennuksen tarkastus ja kunnossapito (paitsi kaivoksissa) GB Räjähdysvaarallisiin tiloihin tarkoitetun sähkölaitteen valmistus- ja hyväksymissäännöt sekä palovaarallisten sähkölaitteiden asennustekniikka GB Turvallisuussäännöt pölyräjähdysten estämiseksi ja niiltä suojaamiseksi GB Syttyvän pölyn läheisyydessä käytettävät sähkölaitteet Kiina Luonnostaan vaaraton Todistus: 3051SMV: GYJ X [Valm. USA, Kiina, Singapore] 3051SFx: GYJ16.14 [Valm. USA, Kiina, Singapore] Standardit: 3051SMV: GB , GB , GB SFx: GB3836.1/4-2010, GB , GB Merkinnät: 3051SMV: Ex ia IIC T4 Ga 3051SFx: Ex ia IIC T4 Ga, Ex td A20 T A 105 C T C; IP66 Turvallisen käytön erityisehdot (X): 1. Kotelo saattaa sisältää kevytmetallia, joten sitä käytettäessä on vältettävä iskujen tai hankauksen aiheuttamaa syttymisvaaraa. 2. Laitteisto ei kestä 500 V:n testiä, joka on määritelty GB :n kohdassa Ympäristön lämpötila-alue: 60 C ~ +70 C 4. Luonnostaan vaarattomat sähköparametrit: Suurin tulojännite: U i (V) Suurin tulovirta: I i (ma) Suurin tuloteho: P i (W) Suurimmat sisäiset parametrit C i (nf) ,0 14,8 0 Suurin lähtöjännite: U i (V) Suurin lähtövirta: I i (ma) Suurin lähtöteho: P i (W) L i (μh) Suurimmat ulkoiset parametrit C i (nf) VASTUSANTURI 30 2,31 17, L i (μh) SuperModule 7, Tämä tuote pitää kytkeä muihin laitteisiin suojatuilla kaapeleilla. Suojavaippa pitää maadoittaa turvallisesti vaarattomaan paikkaan. 6. Tuotetta on käytettävä Ex-hyväksynnällä varustettujen liitännäislaitteiden kanssa, jotta järjestelmä sopii käytettäväksi räjähdysvaarallisissa tiloissa. Johdotuksen ja liittimien on täytettävä tuotteen ja siihen liittyvien laitteiden käyttöohjekirjan vaatimukset. 7. Käyttäjät eivät saa vaihtaa mitään laitteen osia. Heidän tulee ottaa yhteyttä valmistajaan, jotta tuote ei vaurioidu. 8. Vaaralliseen paikkaan asennettaessa on käytettävä viranomaisten nimittämien tarkastuslaitosten hyväksymiä kaapeliholkkeja, suojaputkia ja peitetulppia, joiden suojausluokka on DIP A20 IP66. Tarpeettomat läpiviennit pitää sulkea peitetulpilla. 32

33 9. Noudata laitteen asennuksen, käytön ja huollon aikana räjähdysherkkää pölyä sisältävässä ilmaseoksessa varoitusta: Ei saa avata ilman sisältäessä räjähdysvaarallista pölyä. 10. Huoltotyöt tulee tehdä silloin, kun ilmassa ei ole räjähdysvaarallista pölyä. 11. Tuotteen asennuksen, käytön ja huollon aikana tulee noudattaa seuraavia standardeja: GB Räjähdysvaarallisten tilojen sähkölaitteet Osa 13: Räjähdysvaarallisissa tiloissa käytettävien sähkölaitteiden korjaus ja kunnostus GB Räjähdysvaarallisten tilojen sähkölaitteet Osa 15: Sähköasennukset vaarallisissa tiloissa (paitsi kaivoksissa) GB Räjähdysvaarallisten tilojen sähkölaitteet Osa 16: Sähköasennuksen tarkastus ja kunnossapito (paitsi kaivoksissa) GB Räjähdysvaarallisiin tiloihin tarkoitetun sähkölaitteen valmistus- ja hyväksymissäännöt sekä palovaarallisten sähkölaitteiden asennustekniikka EAC Valkovenäjä, Kazakstan, Venäjä EM Teknisten määräysten tulliliitto (EAC) Räjähdyspaineen kestävä ja pölysytytyksen kestävä Todistus: RU C-US.AA87.B Merkinnät: Ga/Gb Ex d IIC T6 T4 X Ex tb IIIC T105 C T C Db X IM Teknisten määräysten tulliliitto (EAC) Luonnostaan vaaraton Todistus: RU C-US.AA87.B Merkinnät: 0Ex ia IIC T4 Ga X Japani E4 Japani Räjähdyspaineen kestävä Todistus: TC19070, TC19071, TC19072, TC19073 Merkinnät: Ex d IIC T Korean tasavalta EP IP Korean tasavalta Räjähdyspaineen kestävä [vain HART] Todistus: 12-KB4BO-0180X [valm. USA], 11-KB4BO-0068X [valm. Singapore] Merkinnät: Ex d IIC T5 tai T6 Korean tasavalta Luonnostaan vaaraton [vain HART] Todistus: 10-KB4BO-0021X [Valm. USA, SMMC] Merkinnät: Ex ia IIC T Yhdistelmät K1 E1:n, I1:n, N1:n ja ND:n yhdistelmä K2 E2:n ja I2:n yhdistelmä K5 E5:n ja I5:n yhdistelmä K6 E6:n ja I6:n yhdistelmä K7 E7:n, I7:n ja N7:n yhdistelmä KA E1:n, I1:n, E6:n ja I6:n yhdistelmä KB E5:n, I5:n, E6:n ja I6:n yhdistelmä KC E1:n, I1:n, E5:n ja I5:n yhdistelmä KD E1:n, I1:n, E5:n, I5:n, E6:n ja I6:n yhdistelmä KM EM:n ja IM:n yhdistelmä KP EP:n ja IP:n yhdistelmä 33

34 10.14 Muut hyväksynnät SBS American Bureau of Shippingin (ABS) tyyppihyväksyntä Todistus: 00-HS Käyttötarkoitus: Absoluuttipaineen mittaus ABS:n luokittelemien alusten sekä meri- ja offshore-asennusten neste-, kaasu- ja höyrysovelluksissa. [vain HART] SBV Bureau Veritasin (BV) tyyppihyväksyntä Todistus: BV Vaatimukset: Bureau Veritasin säännöt teräsalusten luokitukseen Sovellus: Luokkamerkinnät: AUT-UMS, AUT-CCS, AUT-PORT ja AUT-IMS. [vain HART] SDN Det Norske Veritasin (DNV) tyyppihyväksyntä Todistus: A Käyttötarkoitus: Det Norske Veritasin säännöt laivojen, suurnopeuksisten ja kevyiden alusten luokituksesta sekä Det Norske Veritasin offshore-standardit. [vain HART] Sovellus: Tilaluokat Tyyppi Lämpötila Kosteus Tärinä EMC Kotelo 3051S D B A A D/IP66/IP68 SLL Lloyds Registerin (LR) tyyppihyväksyntä Todistus: 11/60002 Sovellus: ympäristöluokat ENV1, ENV2, ENV3 ja ENV5. [vain HART] 34

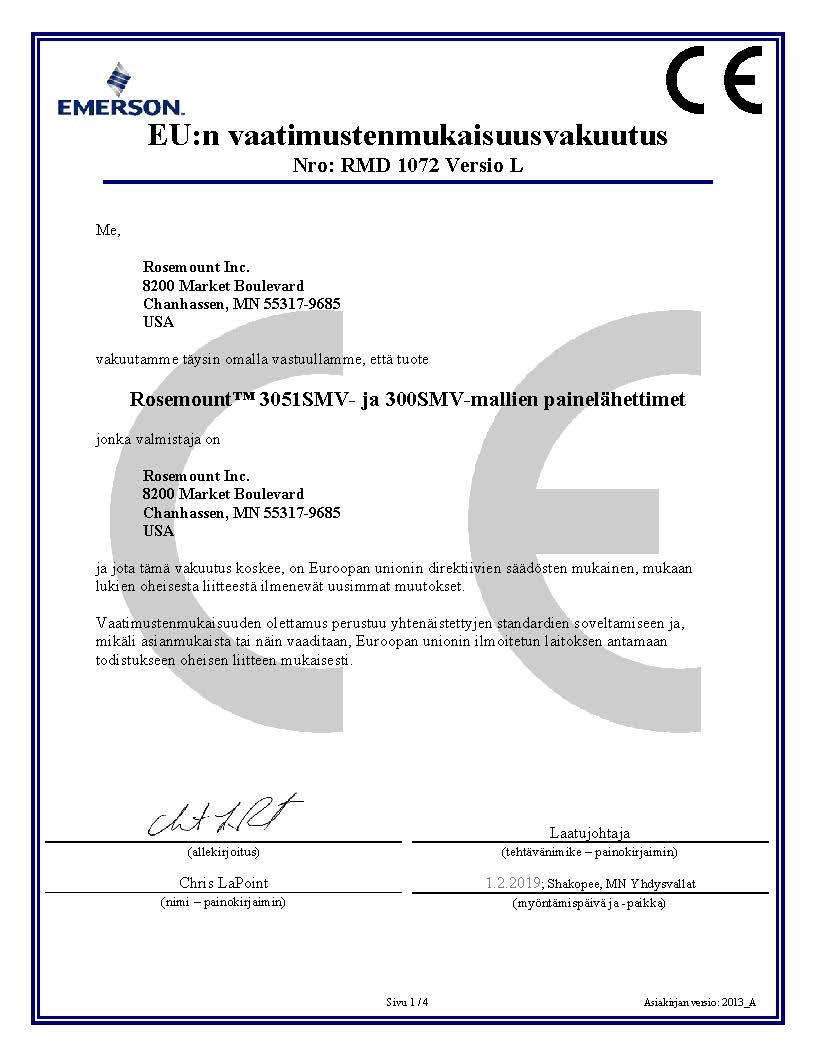

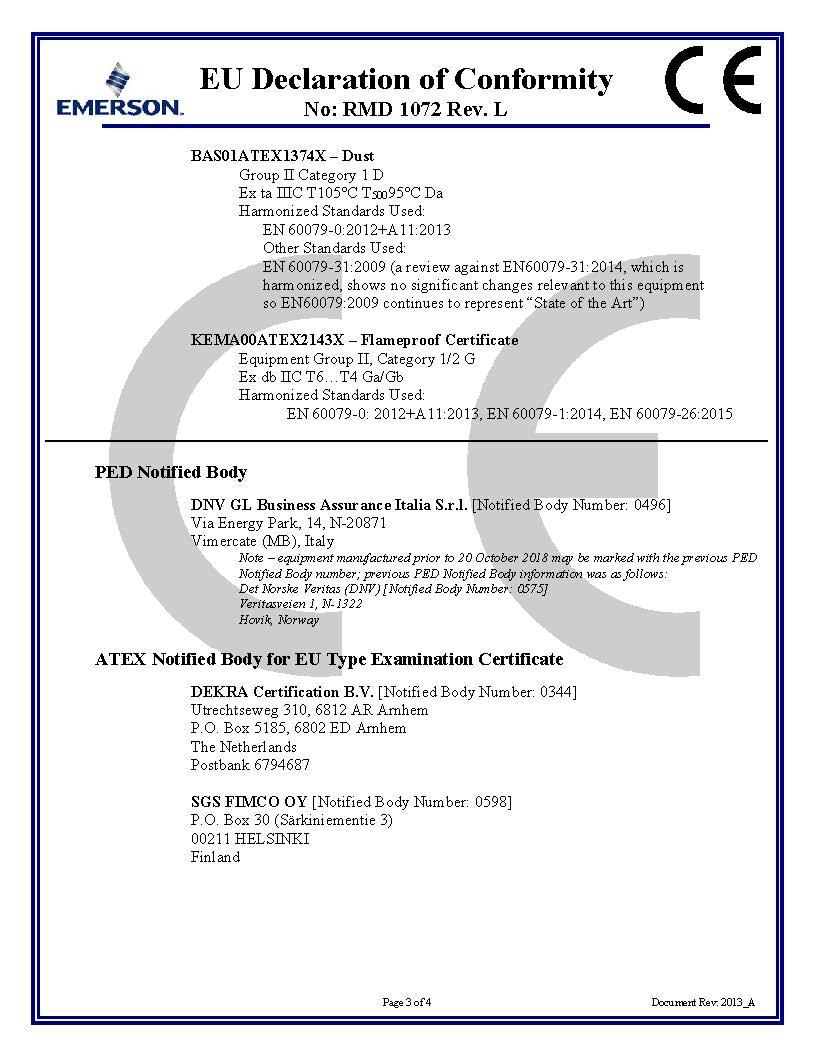

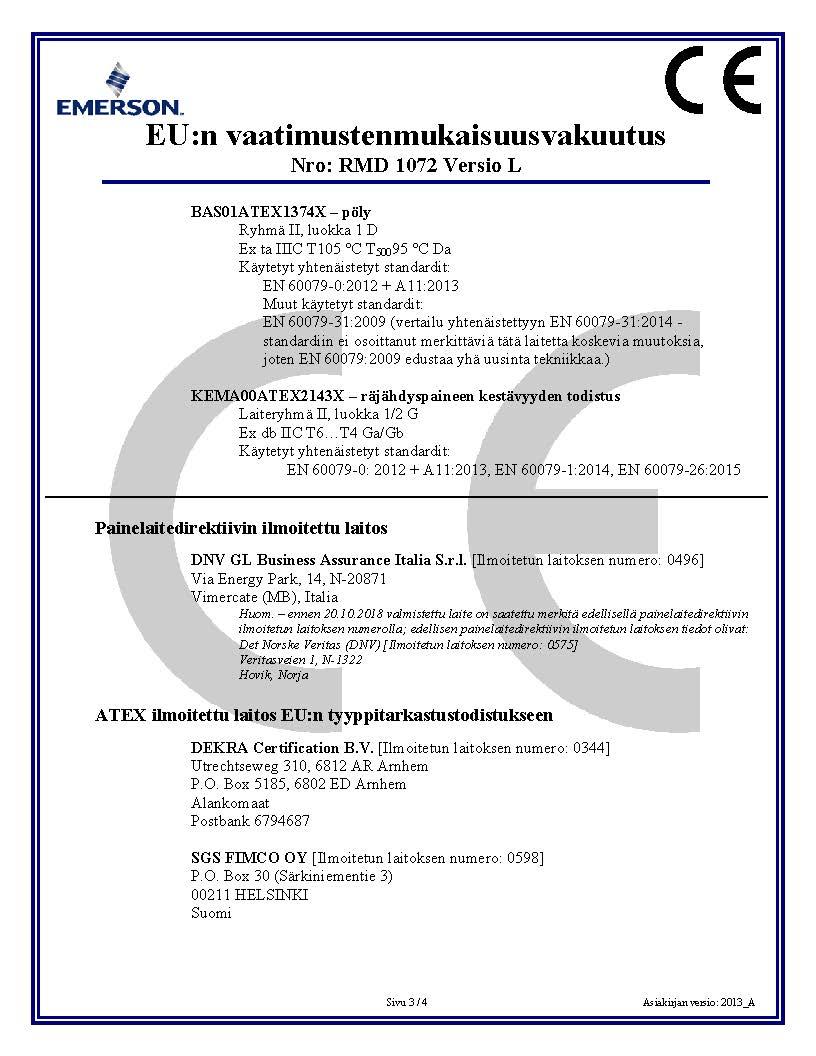

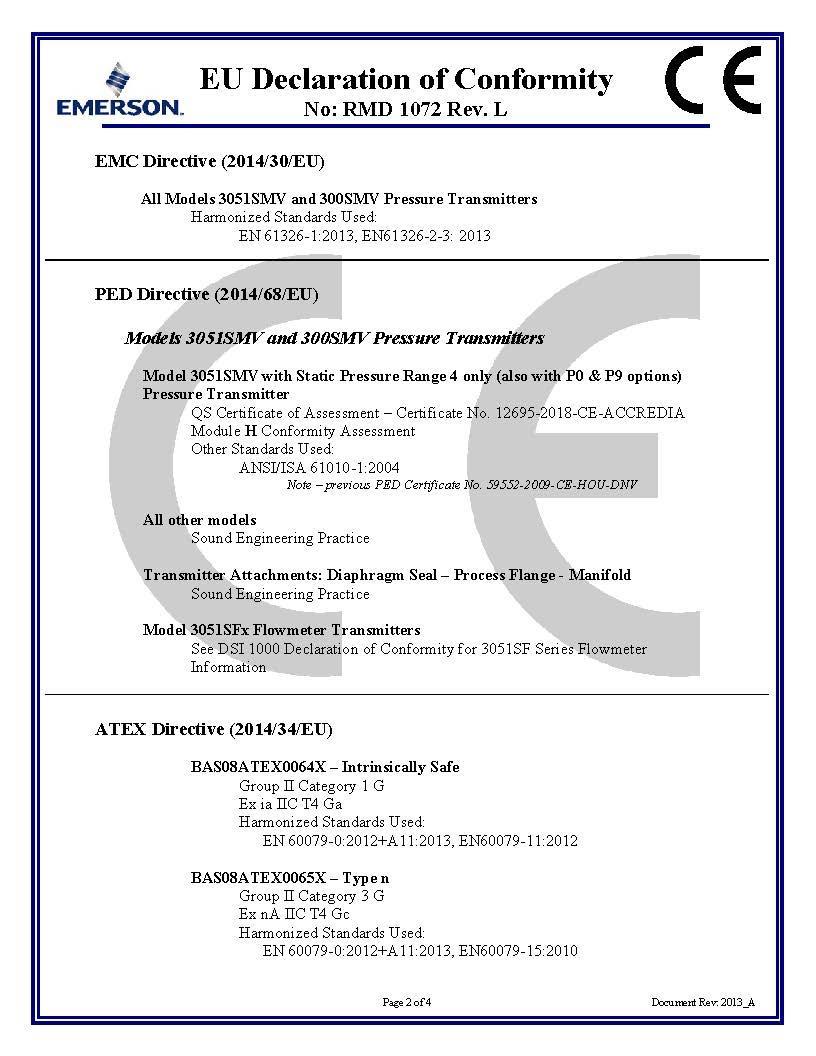

35 Kuva 17. Rosemount 3051SMV Vaatimustenmukaisuusvakuutus 35

36 36

37 37

38 38

39 39

40 40

41 41
