2 HAKEMISTO 1 KOTELON VARAOSAT SMART-MALLISTO - VEDENJÄÄHDYTYS SMART.HP-SARJA LÄMPÖPUMPPU SÄHKÖVARAOSAT SMART-MALLISTO - VEDENJÄÄHDYTYS SMART.HP-SARJA LÄMPÖPUMPPU KOMPONENTTIEN VARAOSAT SMART-MALLISTO - JÄÄHDYTYS SMART.HP-SARJA LÄMPÖPUMPPU RC GROUP S.p.A I_SMTRIC_1108_GB

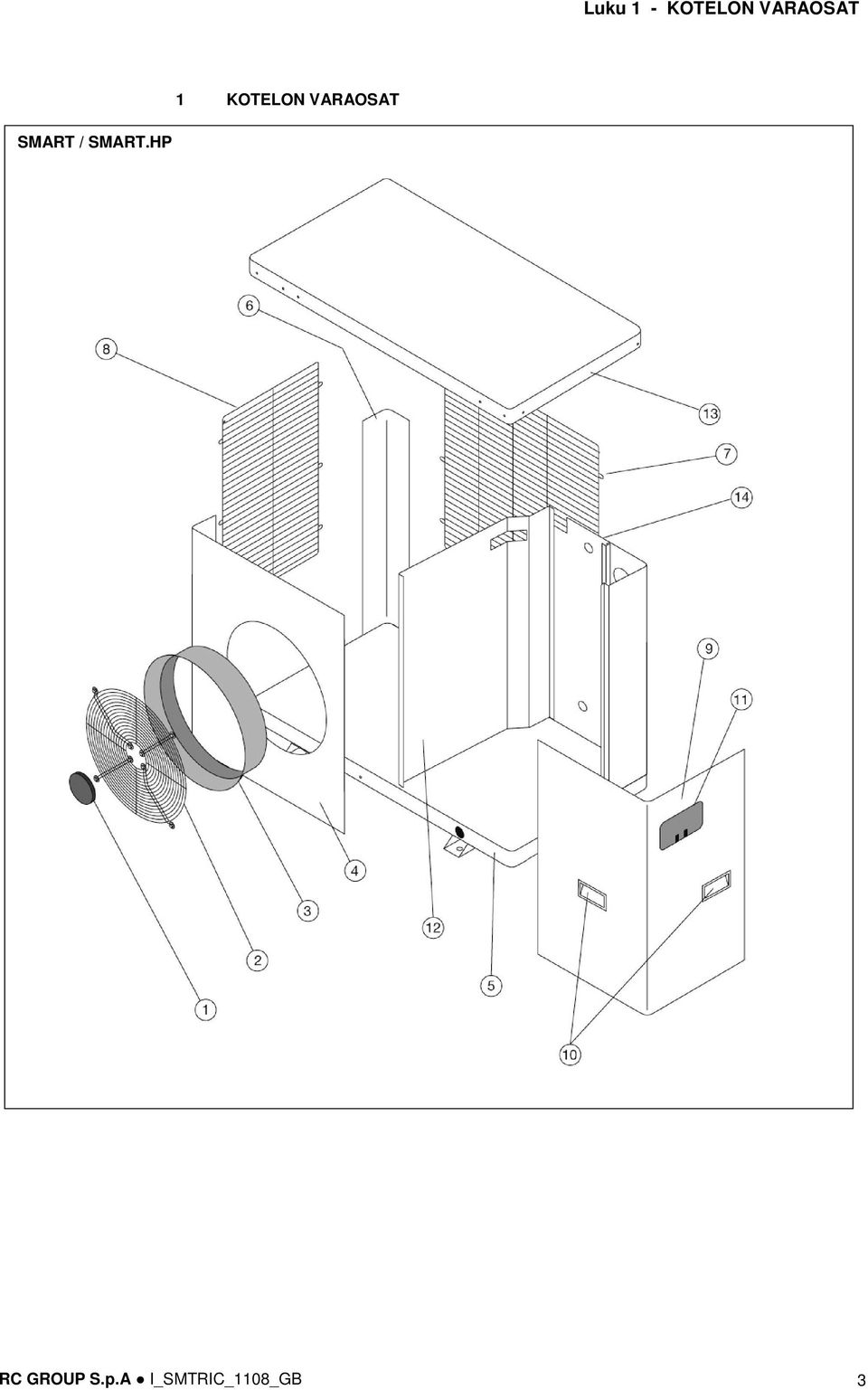

3 Luku 1 - KOTELON VARAOSAT 1 KOTELON VARAOSAT SMART / SMART.HP RC GROUP S.p.A I_SMTRIC_1108_GB 3

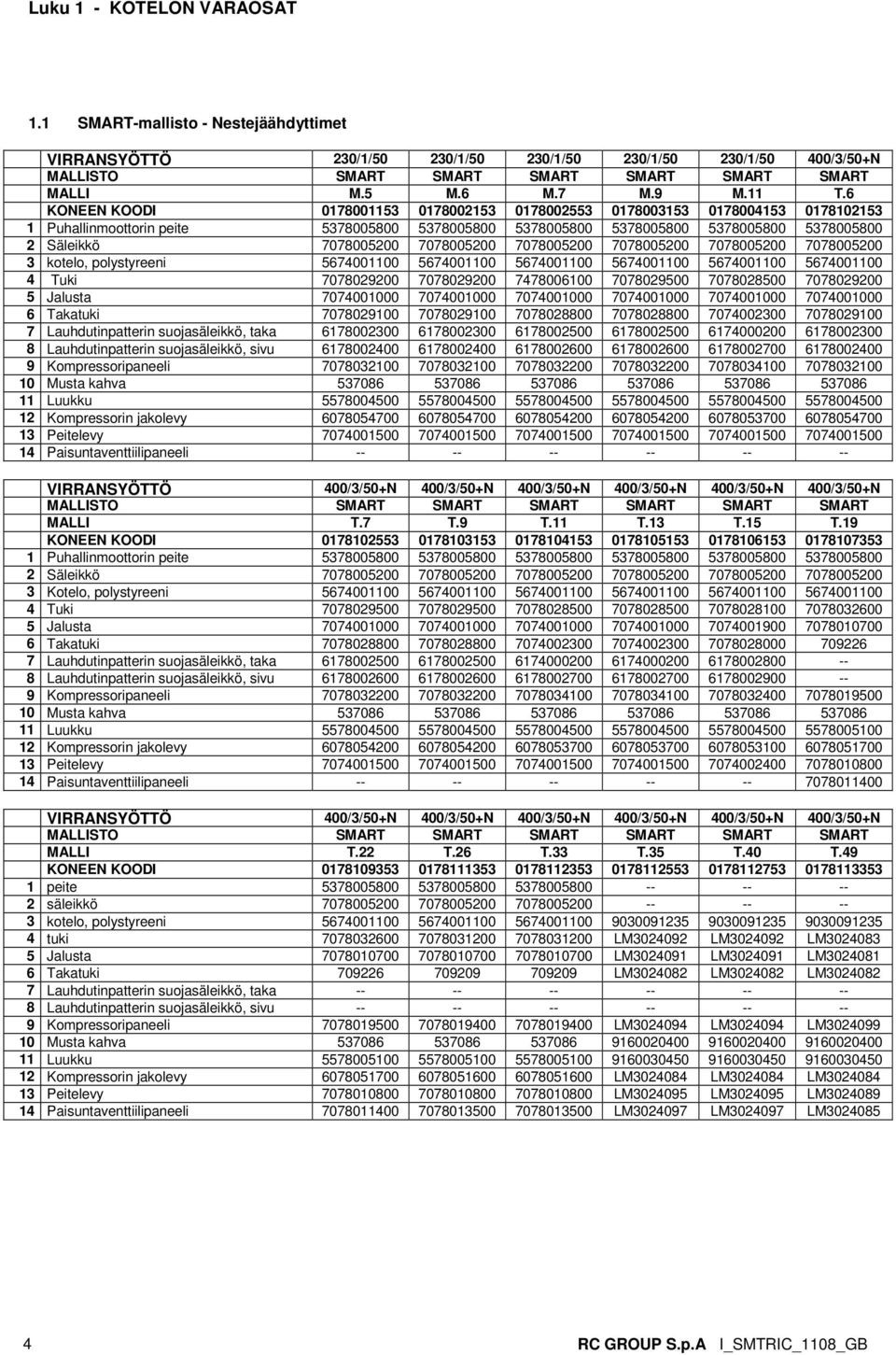

4 Luku 1 - KOTELON VARAOSAT 1.1 SMART-mallisto - Nestejäähdyttimet VIRRANSYÖTTÖ 230/1/50 230/1/50 230/1/50 230/1/50 230/1/50 400/3/50+N MALLI M.5 M.6 M.7 M.9 M.11 T.6 KONEEN KOODI Puhallinmoottorin peite Säleikkö kotelo, polystyreeni Tuki Jalusta Takatuki Lauhdutinpatterin suojasäleikkö, taka Lauhdutinpatterin suojasäleikkö, sivu Kompressoripaneeli Musta kahva Luukku Kompressorin jakolevy Peitelevy Paisuntaventtiilipaneeli MALLI T.7 T.9 T.11 T.13 T.15 T.19 KONEEN KOODI Puhallinmoottorin peite Säleikkö Kotelo, polystyreeni Tuki Jalusta Takatuki Lauhdutinpatterin suojasäleikkö, taka Lauhdutinpatterin suojasäleikkö, sivu Kompressoripaneeli Musta kahva Luukku Kompressorin jakolevy Peitelevy Paisuntaventtiilipaneeli MALLI T.22 T.26 T.33 T.35 T.40 T.49 KONEEN KOODI peite säleikkö kotelo, polystyreeni tuki LM LM LM Jalusta LM LM LM Takatuki LM LM LM Lauhdutinpatterin suojasäleikkö, taka Lauhdutinpatterin suojasäleikkö, sivu Kompressoripaneeli LM LM LM Musta kahva Luukku Kompressorin jakolevy LM LM LM Peitelevy LM LM LM Paisuntaventtiilipaneeli LM LM LM RC GROUP S.p.A I_SMTRIC_1108_GB

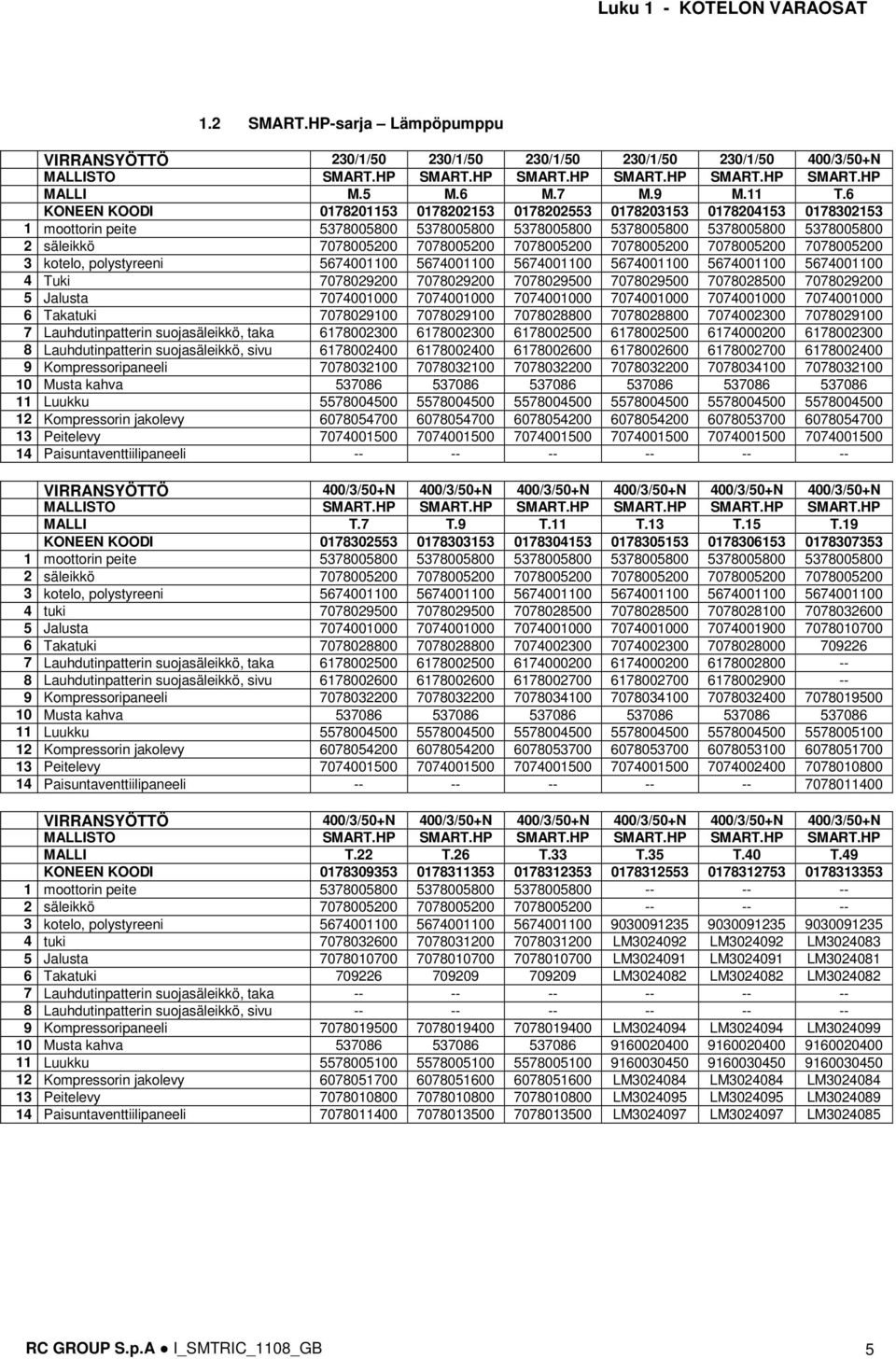

5 Luku 1 - KOTELON VARAOSAT 1.2 SMART.HP-sarja Lämpöpumppu VIRRANSYÖTTÖ 230/1/50 230/1/50 230/1/50 230/1/50 230/1/50 400/3/50+N MALLI M.5 M.6 M.7 M.9 M.11 T.6 KONEEN KOODI moottorin peite säleikkö kotelo, polystyreeni Tuki Jalusta Takatuki Lauhdutinpatterin suojasäleikkö, taka Lauhdutinpatterin suojasäleikkö, sivu Kompressoripaneeli Musta kahva Luukku Kompressorin jakolevy Peitelevy Paisuntaventtiilipaneeli MALLI T.7 T.9 T.11 T.13 T.15 T.19 KONEEN KOODI moottorin peite säleikkö kotelo, polystyreeni tuki Jalusta Takatuki Lauhdutinpatterin suojasäleikkö, taka Lauhdutinpatterin suojasäleikkö, sivu Kompressoripaneeli Musta kahva Luukku Kompressorin jakolevy Peitelevy Paisuntaventtiilipaneeli MALLI T.22 T.26 T.33 T.35 T.40 T.49 KONEEN KOODI moottorin peite säleikkö kotelo, polystyreeni tuki LM LM LM Jalusta LM LM LM Takatuki LM LM LM Lauhdutinpatterin suojasäleikkö, taka Lauhdutinpatterin suojasäleikkö, sivu Kompressoripaneeli LM LM LM Musta kahva Luukku Kompressorin jakolevy LM LM LM Peitelevy LM LM LM Paisuntaventtiilipaneeli LM LM LM RC GROUP S.p.A I_SMTRIC_1108_GB 5

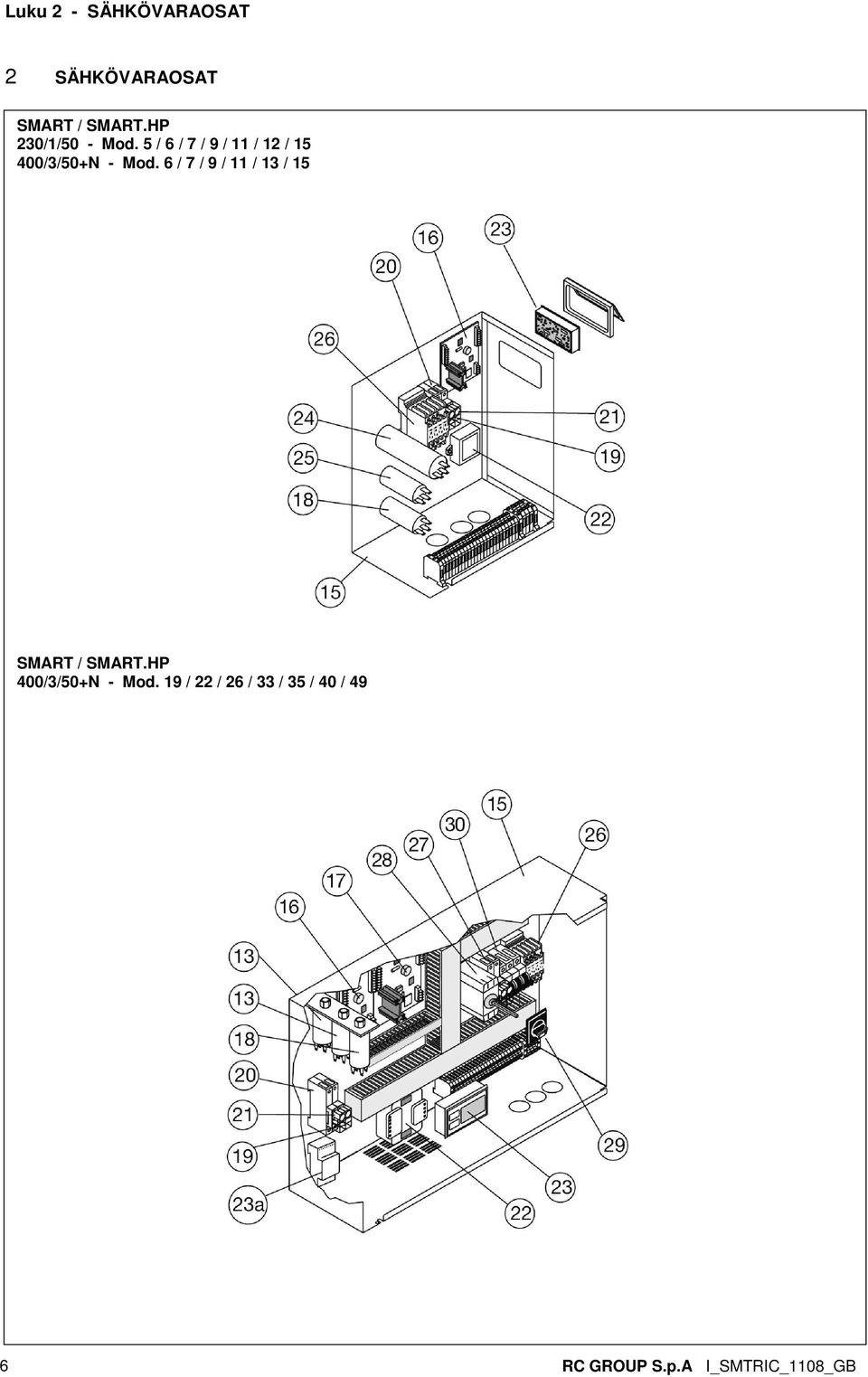

6 Luku 2 - SÄHKÖVARAOSAT 2 SÄHKÖVARAOSAT SMART / SMART.HP 230/1/50 - Mod. 5 / 6 / 7 / 9 / 11 / 12 / /3/50+N - Mod. 6 / 7 / 9 / 11 / 13 / 15 SMART / SMART.HP 400/3/50+N - Mod. 19 / 22 / 26 / 33 / 35 / 40 / 49 6 RC GROUP S.p.A I_SMTRIC_1108_GB

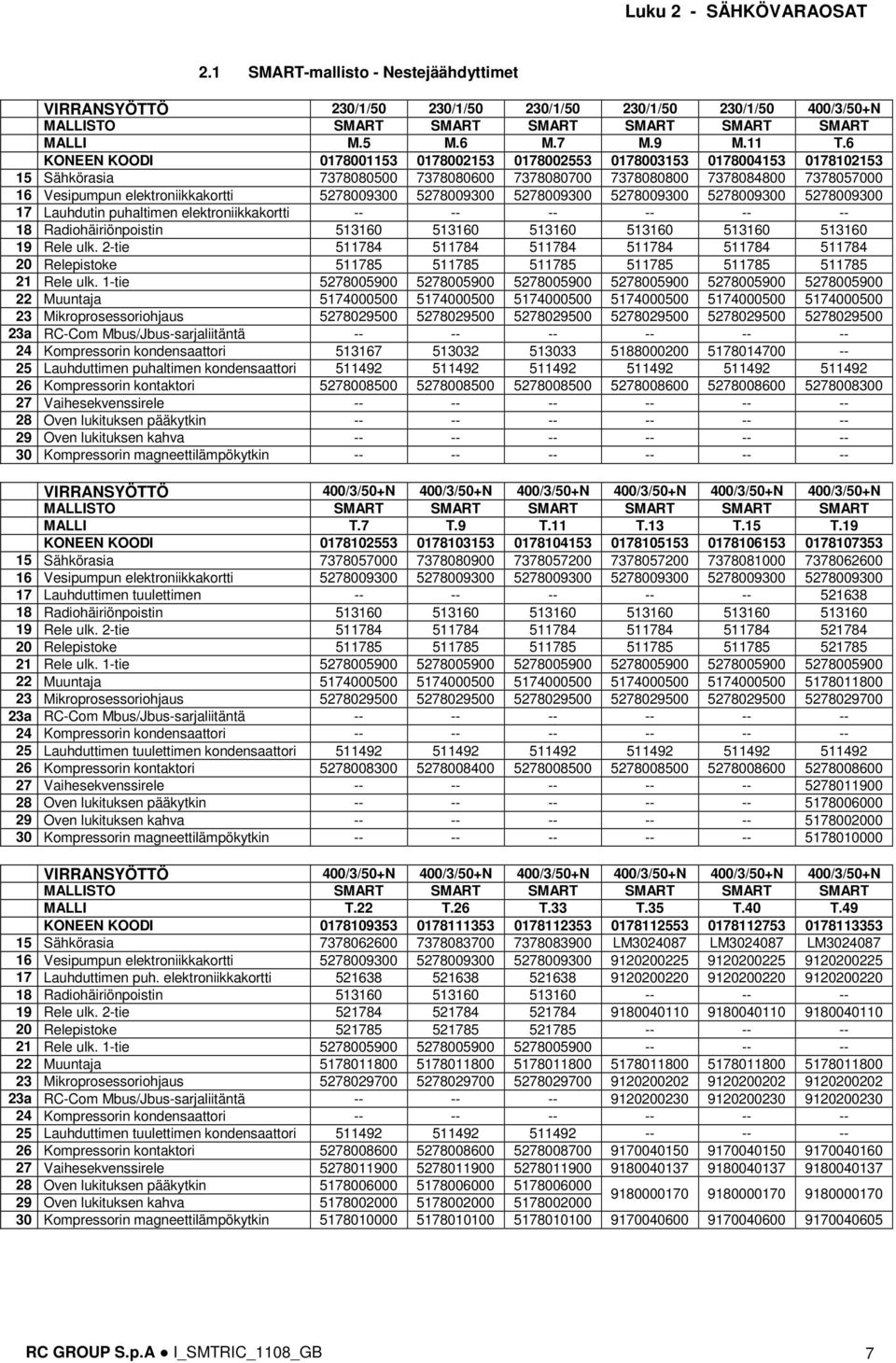

7 Luku 2 - SÄHKÖVARAOSAT 2.1 SMART-mallisto - Nestejäähdyttimet VIRRANSYÖTTÖ 230/1/50 230/1/50 230/1/50 230/1/50 230/1/50 400/3/50+N MALLI M.5 M.6 M.7 M.9 M.11 T.6 KONEEN KOODI Sähkörasia Vesipumpun elektroniikkakortti Lauhdutin puhaltimen elektroniikkakortti Radiohäiriönpoistin Rele ulk. 2-tie Relepistoke Rele ulk. 1-tie Muuntaja Mikroprosessoriohjaus a RC-Com Mbus/Jbus-sarjaliitäntä Kompressorin kondensaattori Lauhduttimen puhaltimen kondensaattori Kompressorin kontaktori Vaihesekvenssirele Oven lukituksen pääkytkin Oven lukituksen kahva Kompressorin magneettilämpökytkin MALLI T.7 T.9 T.11 T.13 T.15 T.19 KONEEN KOODI Sähkörasia Vesipumpun elektroniikkakortti Lauhduttimen tuulettimen elektroniikkakortti Radiohäiriönpoistin Rele ulk. 2-tie Relepistoke Rele ulk. 1-tie Muuntaja Mikroprosessoriohjaus a RC-Com Mbus/Jbus-sarjaliitäntä Kompressorin kondensaattori Lauhduttimen tuulettimen kondensaattori Kompressorin kontaktori Vaihesekvenssirele Oven lukituksen pääkytkin Oven lukituksen kahva Kompressorin magneettilämpökytkin MALLI T.22 T.26 T.33 T.35 T.40 T.49 KONEEN KOODI Sähkörasia LM LM LM Vesipumpun elektroniikkakortti Lauhduttimen puh. elektroniikkakortti Radiohäiriönpoistin Rele ulk. 2-tie Relepistoke Rele ulk. 1-tie Muuntaja Mikroprosessoriohjaus a RC-Com Mbus/Jbus-sarjaliitäntä Kompressorin kondensaattori Lauhduttimen tuulettimen kondensaattori Kompressorin kontaktori Vaihesekvenssirele Oven lukituksen pääkytkin Oven lukituksen kahva Kompressorin magneettilämpökytkin RC GROUP S.p.A I_SMTRIC_1108_GB 7

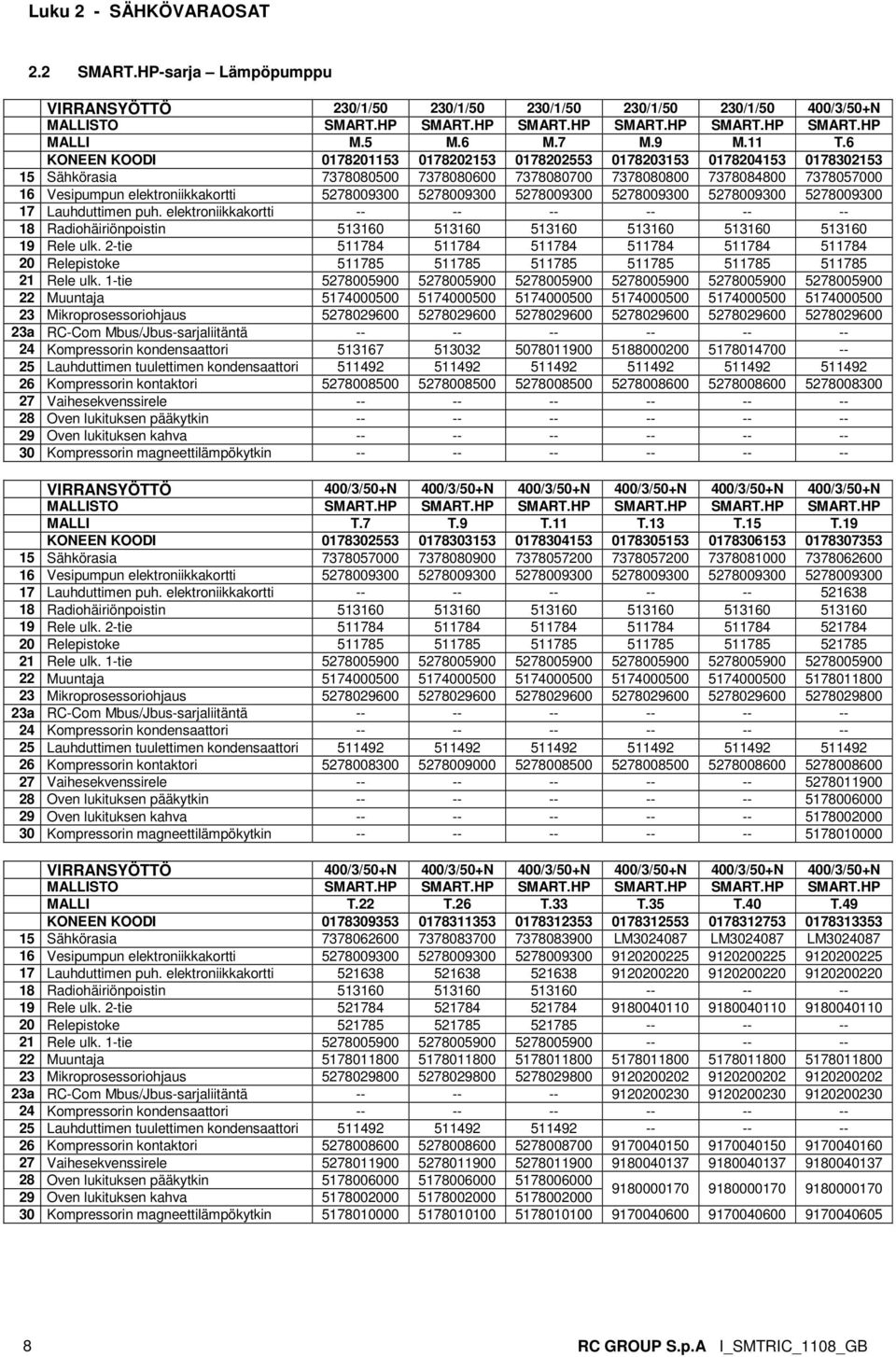

8 Luku 2 - SÄHKÖVARAOSAT 2.2 SMART.HP-sarja Lämpöpumppu VIRRANSYÖTTÖ 230/1/50 230/1/50 230/1/50 230/1/50 230/1/50 400/3/50+N MALLI M.5 M.6 M.7 M.9 M.11 T.6 KONEEN KOODI Sähkörasia Vesipumpun elektroniikkakortti Lauhduttimen puh. elektroniikkakortti Radiohäiriönpoistin Rele ulk. 2-tie Relepistoke Rele ulk. 1-tie Muuntaja Mikroprosessoriohjaus a RC-Com Mbus/Jbus-sarjaliitäntä Kompressorin kondensaattori Lauhduttimen tuulettimen kondensaattori Kompressorin kontaktori Vaihesekvenssirele Oven lukituksen pääkytkin Oven lukituksen kahva Kompressorin magneettilämpökytkin MALLI T.7 T.9 T.11 T.13 T.15 T.19 KONEEN KOODI Sähkörasia Vesipumpun elektroniikkakortti Lauhduttimen puh. elektroniikkakortti Radiohäiriönpoistin Rele ulk. 2-tie Relepistoke Rele ulk. 1-tie Muuntaja Mikroprosessoriohjaus a RC-Com Mbus/Jbus-sarjaliitäntä Kompressorin kondensaattori Lauhduttimen tuulettimen kondensaattori Kompressorin kontaktori Vaihesekvenssirele Oven lukituksen pääkytkin Oven lukituksen kahva Kompressorin magneettilämpökytkin MALLI T.22 T.26 T.33 T.35 T.40 T.49 KONEEN KOODI Sähkörasia LM LM LM Vesipumpun elektroniikkakortti Lauhduttimen puh. elektroniikkakortti Radiohäiriönpoistin Rele ulk. 2-tie Relepistoke Rele ulk. 1-tie Muuntaja Mikroprosessoriohjaus a RC-Com Mbus/Jbus-sarjaliitäntä Kompressorin kondensaattori Lauhduttimen tuulettimen kondensaattori Kompressorin kontaktori Vaihesekvenssirele Oven lukituksen pääkytkin Oven lukituksen kahva Kompressorin magneettilämpökytkin RC GROUP S.p.A I_SMTRIC_1108_GB

9 Luku 3 - KOMPONENTTIEN VARAOSAT 3 KOMPONENTTIEN VARAOSAT SMART / SMART.HP RC GROUP S.p.A I_SMTRIC_1108_GB 9

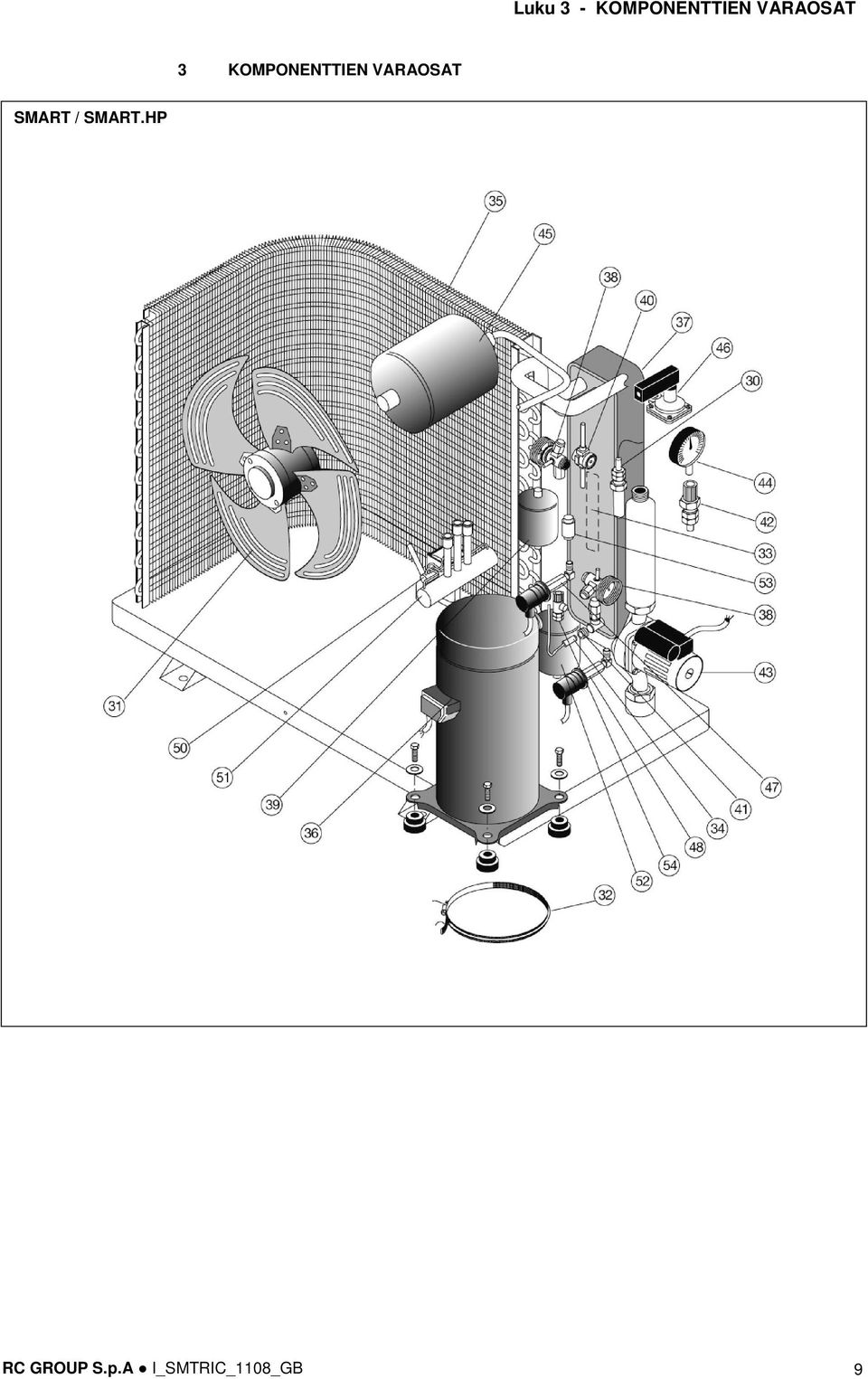

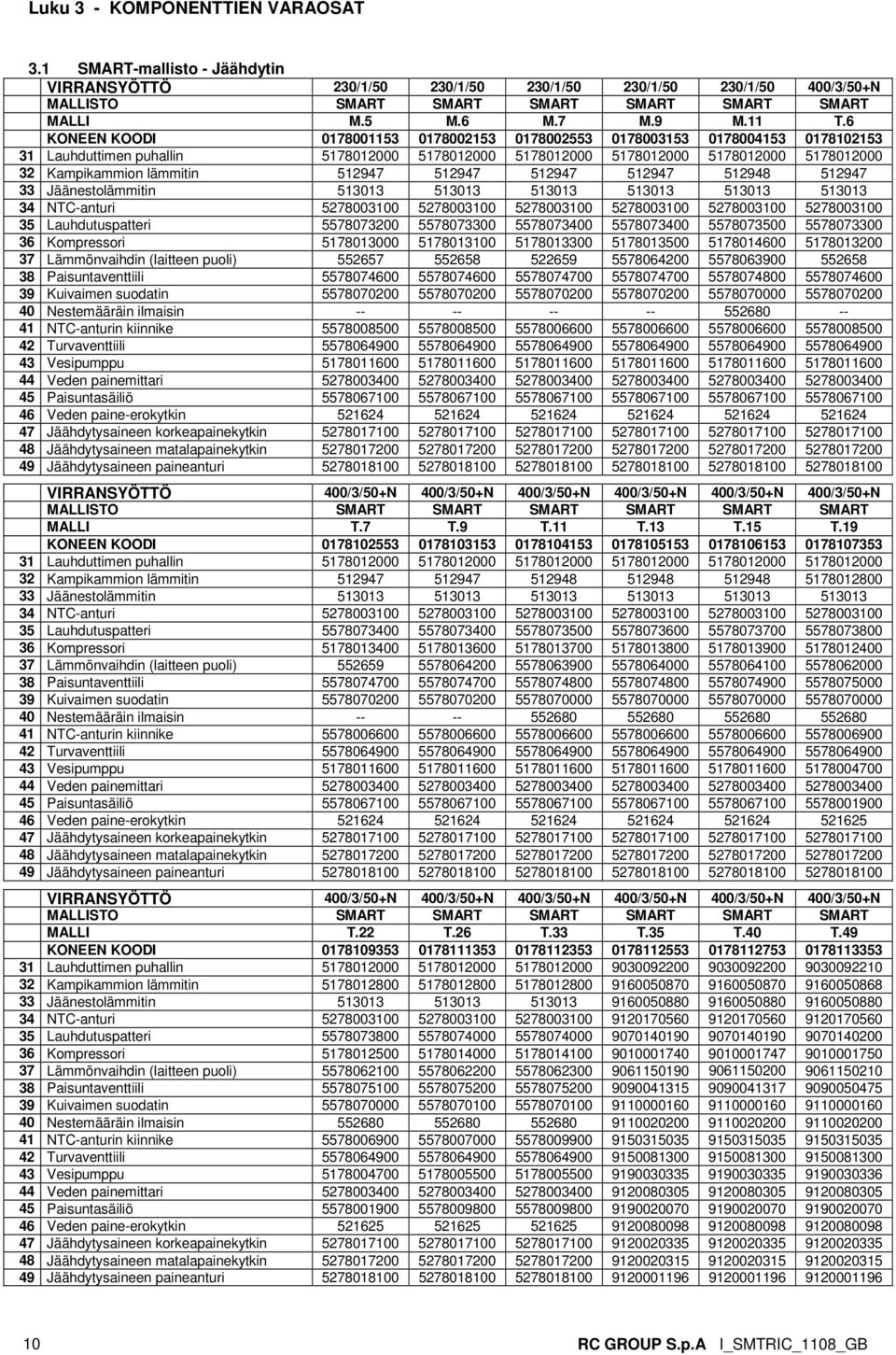

10 Luku 3 - KOMPONENTTIEN VARAOSAT 3.1 SMART-mallisto - Jäähdytin VIRRANSYÖTTÖ 230/1/50 230/1/50 230/1/50 230/1/50 230/1/50 400/3/50+N MALLI M.5 M.6 M.7 M.9 M.11 T.6 KONEEN KOODI Lauhduttimen puhallin Kampikammion lämmitin Jäänestolämmitin NTC-anturi Lauhdutuspatteri Kompressori Lämmönvaihdin (laitteen puoli) Paisuntaventtiili Kuivaimen suodatin Nestemääräin ilmaisin NTC-anturin kiinnike Turvaventtiili Vesipumppu Veden painemittari Paisuntasäiliö Veden paine-erokytkin Jäähdytysaineen korkeapainekytkin Jäähdytysaineen matalapainekytkin Jäähdytysaineen paineanturi MALLI T.7 T.9 T.11 T.13 T.15 T.19 KONEEN KOODI Lauhduttimen puhallin Kampikammion lämmitin Jäänestolämmitin NTC-anturi Lauhdutuspatteri Kompressori Lämmönvaihdin (laitteen puoli) Paisuntaventtiili Kuivaimen suodatin Nestemääräin ilmaisin NTC-anturin kiinnike Turvaventtiili Vesipumppu Veden painemittari Paisuntasäiliö Veden paine-erokytkin Jäähdytysaineen korkeapainekytkin Jäähdytysaineen matalapainekytkin Jäähdytysaineen paineanturi MALLI T.22 T.26 T.33 T.35 T.40 T.49 KONEEN KOODI Lauhduttimen puhallin Kampikammion lämmitin Jäänestolämmitin NTC-anturi Lauhdutuspatteri Kompressori Lämmönvaihdin (laitteen puoli) Paisuntaventtiili Kuivaimen suodatin Nestemääräin ilmaisin NTC-anturin kiinnike Turvaventtiili Vesipumppu Veden painemittari Paisuntasäiliö Veden paine-erokytkin Jäähdytysaineen korkeapainekytkin Jäähdytysaineen matalapainekytkin Jäähdytysaineen paineanturi RC GROUP S.p.A I_SMTRIC_1108_GB

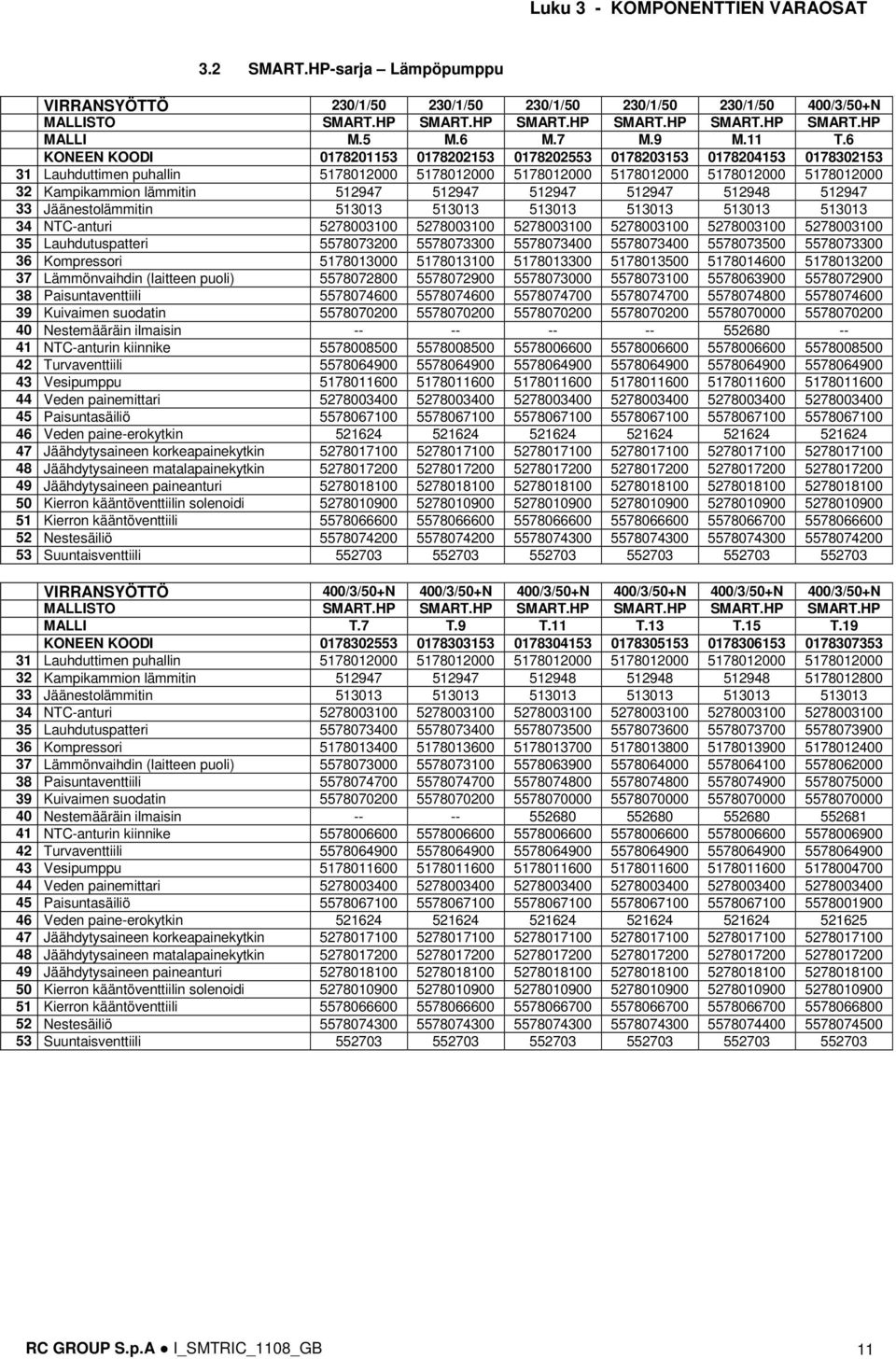

11 Luku 3 - KOMPONENTTIEN VARAOSAT 3.2 SMART.HP-sarja Lämpöpumppu VIRRANSYÖTTÖ 230/1/50 230/1/50 230/1/50 230/1/50 230/1/50 400/3/50+N MALLI M.5 M.6 M.7 M.9 M.11 T.6 KONEEN KOODI Lauhduttimen puhallin Kampikammion lämmitin Jäänestolämmitin NTC-anturi Lauhdutuspatteri Kompressori Lämmönvaihdin (laitteen puoli) Paisuntaventtiili Kuivaimen suodatin Nestemääräin ilmaisin NTC-anturin kiinnike Turvaventtiili Vesipumppu Veden painemittari Paisuntasäiliö Veden paine-erokytkin Jäähdytysaineen korkeapainekytkin Jäähdytysaineen matalapainekytkin Jäähdytysaineen paineanturi Kierron kääntöventtiilin solenoidi Kierron kääntöventtiili Nestesäiliö Suuntaisventtiili MALLI T.7 T.9 T.11 T.13 T.15 T.19 KONEEN KOODI Lauhduttimen puhallin Kampikammion lämmitin Jäänestolämmitin NTC-anturi Lauhdutuspatteri Kompressori Lämmönvaihdin (laitteen puoli) Paisuntaventtiili Kuivaimen suodatin Nestemääräin ilmaisin NTC-anturin kiinnike Turvaventtiili Vesipumppu Veden painemittari Paisuntasäiliö Veden paine-erokytkin Jäähdytysaineen korkeapainekytkin Jäähdytysaineen matalapainekytkin Jäähdytysaineen paineanturi Kierron kääntöventtiilin solenoidi Kierron kääntöventtiili Nestesäiliö Suuntaisventtiili RC GROUP S.p.A I_SMTRIC_1108_GB 11

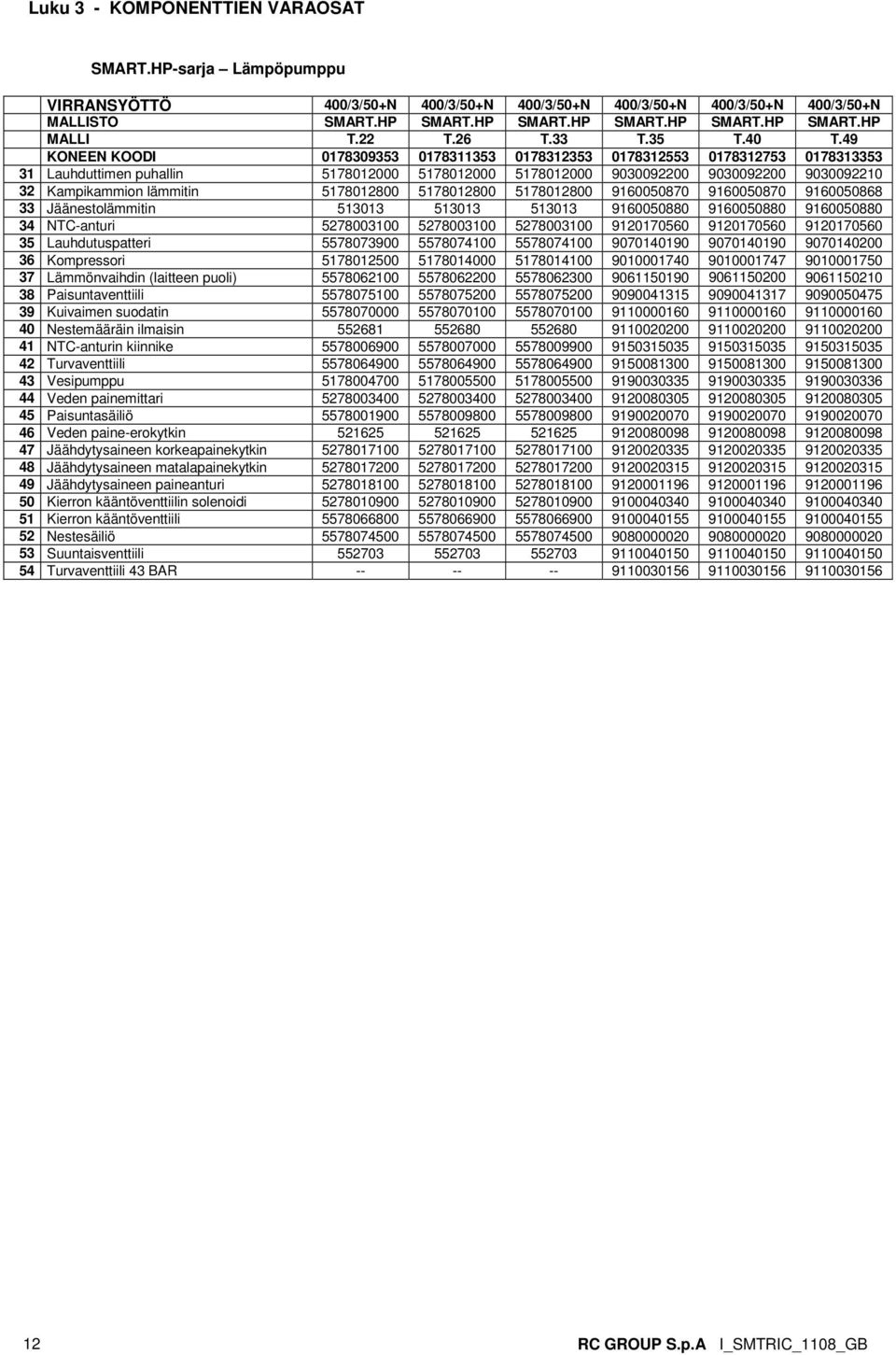

12 Luku 3 - KOMPONENTTIEN VARAOSAT SMART.HP-sarja Lämpöpumppu MALLI T.22 T.26 T.33 T.35 T.40 T.49 KONEEN KOODI Lauhduttimen puhallin Kampikammion lämmitin Jäänestolämmitin NTC-anturi Lauhdutuspatteri Kompressori Lämmönvaihdin (laitteen puoli) Paisuntaventtiili Kuivaimen suodatin Nestemääräin ilmaisin NTC-anturin kiinnike Turvaventtiili Vesipumppu Veden painemittari Paisuntasäiliö Veden paine-erokytkin Jäähdytysaineen korkeapainekytkin Jäähdytysaineen matalapainekytkin Jäähdytysaineen paineanturi Kierron kääntöventtiilin solenoidi Kierron kääntöventtiili Nestesäiliö Suuntaisventtiili Turvaventtiili 43 BAR RC GROUP S.p.A I_SMTRIC_1108_GB

13 RC GROUP S.p.A I_SMTRIC_1108_GB 13
