1 Voit lukea suosituksia käyttäjän oppaista, teknisistä ohjeista tai asennusohjeista tuotteelle. Löydät kysymyksiisi vastaukset käyttöoppaasta ( tiedot, ohjearvot, turvallisuusohjeet, koko, lisävarusteet jne.). Yksityiskohtaiset käyttöohjeet ovat käyttäjänoppaassa Käyttöohje Käyttöohjeet Käyttäjän opas Omistajan käsikirja Käyttöopas

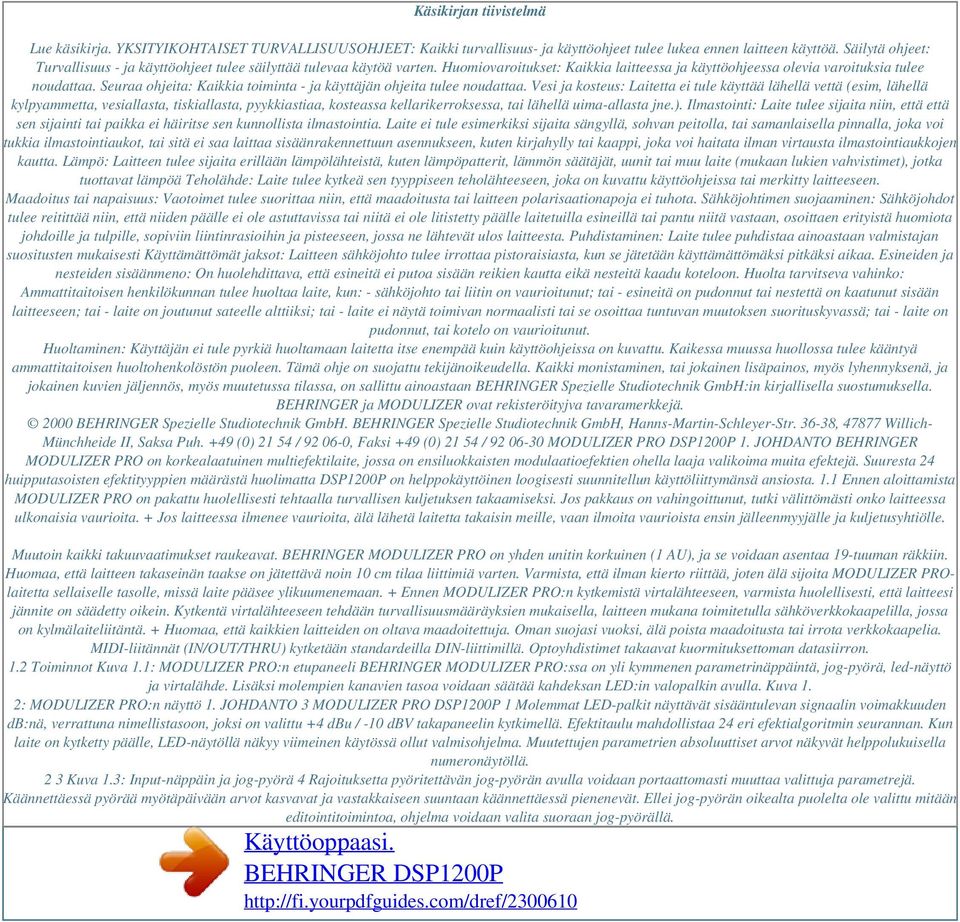

2 Käsikirjan tiivistelmä Lue käsikirja. YKSITYIKOHTAISET TURVALLISUUSOHJEET: Kaikki turvallisuus- ja käyttöohjeet tulee lukea ennen laitteen käyttöä. Säilytä ohjeet: Turvallisuus - ja käyttöohjeet tulee säilyttää tulevaa käytöä varten. Huomiovaroitukset: Kaikkia laitteessa ja käyttöohjeessa olevia varoituksia tulee noudattaa. Seuraa ohjeita: Kaikkia toiminta - ja käyttäjän ohjeita tulee noudattaa. Vesi ja kosteus: Laitetta ei tule käyttää lähellä vettä (esim, lähellä kylpyammetta, vesiallasta, tiskiallasta, pyykkiastiaa, kosteassa kellarikerroksessa, tai lähellä uima-allasta jne.). Ilmastointi: Laite tulee sijaita niin, että että sen sijainti tai paikka ei häiritse sen kunnollista ilmastointia. Laite ei tule esimerkiksi sijaita sängyllä, sohvan peitolla, tai samanlaisella pinnalla, joka voi tukkia ilmastointiaukot, tai sitä ei saa laittaa sisäänrakennettuun asennukseen, kuten kirjahylly tai kaappi, joka voi haitata ilman virtausta ilmastointiaukkojen kautta. Lämpö: Laitteen tulee sijaita erillään lämpölähteistä, kuten lämpöpatterit, lämmön säätäjät, uunit tai muu laite (mukaan lukien vahvistimet), jotka tuottavat lämpöä Teholähde: Laite tulee kytkeä sen tyyppiseen teholähteeseen, joka on kuvattu käyttöohjeissa tai merkitty laitteeseen. Maadoitus tai napaisuus: Vaotoimet tulee suorittaa niin, että maadoitusta tai laitteen polarisaationapoja ei tuhota. Sähköjohtimen suojaaminen: Sähköjohdot tulee reitittää niin, että niiden päälle ei ole astuttavissa tai niitä ei ole litistetty päälle laitetuilla esineillä tai pantu niitä vastaan, osoittaen erityistä huomiota johdoille ja tulpille, sopiviin liintinrasioihin ja pisteeseen, jossa ne lähtevät ulos laitteesta. Puhdistaminen: Laite tulee puhdistaa ainoastaan valmistajan suositusten mukaisesti Käyttämättömät jaksot: Laitteen sähköjohto tulee irrottaa pistoraisiasta, kun se jätetään käyttämättömäksi pitkäksi aikaa. Esineiden ja nesteiden sisäänmeno: On huolehdittava, että esineitä ei putoa sisään reikien kautta eikä nesteitä kaadu koteloon. Huolta tarvitseva vahinko: Ammattitaitoisen henkilökunnan tulee huoltaa laite, kun: - sähköjohto tai liitin on vaurioitunut; tai - esineitä on pudonnut tai nestettä on kaatunut sisään laitteeseen; tai - laite on joutunut sateelle alttiiksi; tai - laite ei näytä toimivan normaalisti tai se osoittaa tuntuvan muutoksen suorituskyvassä; tai - laite on pudonnut, tai kotelo on vaurioitunut. Huoltaminen: Käyttäjän ei tule pyrkiä huoltamaan laitetta itse enempää kuin käyttöohjeissa on kuvattu. Kaikessa muussa huollossa tulee kääntyä ammattitaitoisen huoltohenkolöstön puoleen. Tämä ohje on suojattu tekijänoikeudella. Kaikki monistaminen, tai jokainen lisäpainos, myös lyhennyksenä, ja jokainen kuvien jäljennös, myös muutetussa tilassa, on sallittu ainoastaan BEHRINGER Spezielle Studiotechnik GmbH:in kirjallisella suostumuksella. BEHRINGER ja MODULIZER ovat rekisteröityjva tavaramerkkejä BEHRINGER Spezielle Studiotechnik GmbH. BEHRINGER Spezielle Studiotechnik GmbH, Hanns-Martin-Schleyer-Str , Willich- Münchheide II, Saksa Puh. +49 (0) / , Faksi +49 (0) / MODULIZER PRO DSP1200P 1. JOHDANTO BEHRINGER MODULIZER PRO on korkealaatuinen multiefektilaite, jossa on ensiluokkaisten modulaatioefektien ohella laaja valikoima muita efektejä. Suuresta 24 huipputasoisten efektityyppien määrästä huolimatta DSP1200P on helppokäyttöinen loogisesti suunnitellun käyttöliittymänsä ansiosta. 1.1 Ennen aloittamista MODULIZER PRO on pakattu huolellisesti tehtaalla turvallisen kuljetuksen takaamiseksi. Jos pakkaus on vahingoittunut, tutki välittömästi onko laitteessa ulkonaisia vaurioita. + Jos laitteessa ilmenee vaurioita, älä lähetä laitetta takaisin meille, vaan ilmoita vaurioista ensin jälleenmyyjälle ja kuljetusyhtiölle. Muutoin kaikki takuuvaatimukset raukeavat. BEHRINGER MODULIZER PRO on yhden unitin korkuinen (1 AU), ja se voidaan asentaa 19-tuuman räkkiin. Huomaa, että laitteen takaseinän taakse on jätettävä noin 10 cm tilaa liittimiä varten. Varmista, että ilman kierto riittää, joten älä sijoita MODULIZER PROlaitetta sellaiselle tasolle, missä laite pääsee ylikuumenemaan. + Ennen MODULIZER PRO:n kytkemistä virtalähteeseen, varmista huolellisesti, että laitteesi jännite on säädetty oikein. Kytkentä virtalähteeseen tehdään turvallisuusmääräyksien mukaisella, laitteen mukana toimitetulla sähköverkkokaapelilla, jossa on kylmälaiteliitäntä. + Huomaa, että kaikkien laitteiden on oltava maadoitettuja. Oman suojasi vuoksi, älä poista maadoitusta tai irrota verkkokaapelia. MIDI-liitännät (IN/OUT/THRU) kytketään standardeilla DIN-liittimillä. Optoyhdistimet takaavat kuormituksettoman datasiirron. 1.2 Toiminnot Kuva 1.1: MODULIZER PRO:n etupaneeli BEHRINGER MODULIZER PRO:ssa on yli kymmenen parametrinäppäintä, jog-pyörä, led-näyttö ja virtalähde. Lisäksi molempien kanavien tasoa voidaan säätää kahdeksan LED:in valopalkin avulla. Kuva 1. 2: MODULIZER PRO:n näyttö 1. JOHDANTO 3 MODULIZER PRO DSP1200P 1 Molemmat LED-palkit näyttävät sisääntulevan signaalin voimakkuuden db:nä, verrattuna nimellistasoon, joksi on valittu +4 dbu / -10 dbv takapaneelin kytkimellä. Efektitaulu mahdollistaa 24 eri efektialgoritmin seurannan. Kun laite on kytketty päälle, LED-näytöllä näkyy viimeinen käytössä ollut valmisohjelma. Muutettujen parametrien absoluuttiset arvot näkyvät helppolukuisella numeronäytöllä. 2 3 Kuva 1.3: Input-näppäin ja jog-pyörä 4 Rajoituksetta pyöritettävän jog-pyörän avulla voidaan portaattomasti muuttaa valittuja parametrejä. Käännettäessä pyörää myötäpäivään arvot kasvavat ja vastakkaiseen suuntaan käännettäessä pienenevät. Ellei jog-pyörän oikealta puolelta ole valittu mitään editointitoimintoa, ohjelma voidaan valita suoraan jog-pyörällä.

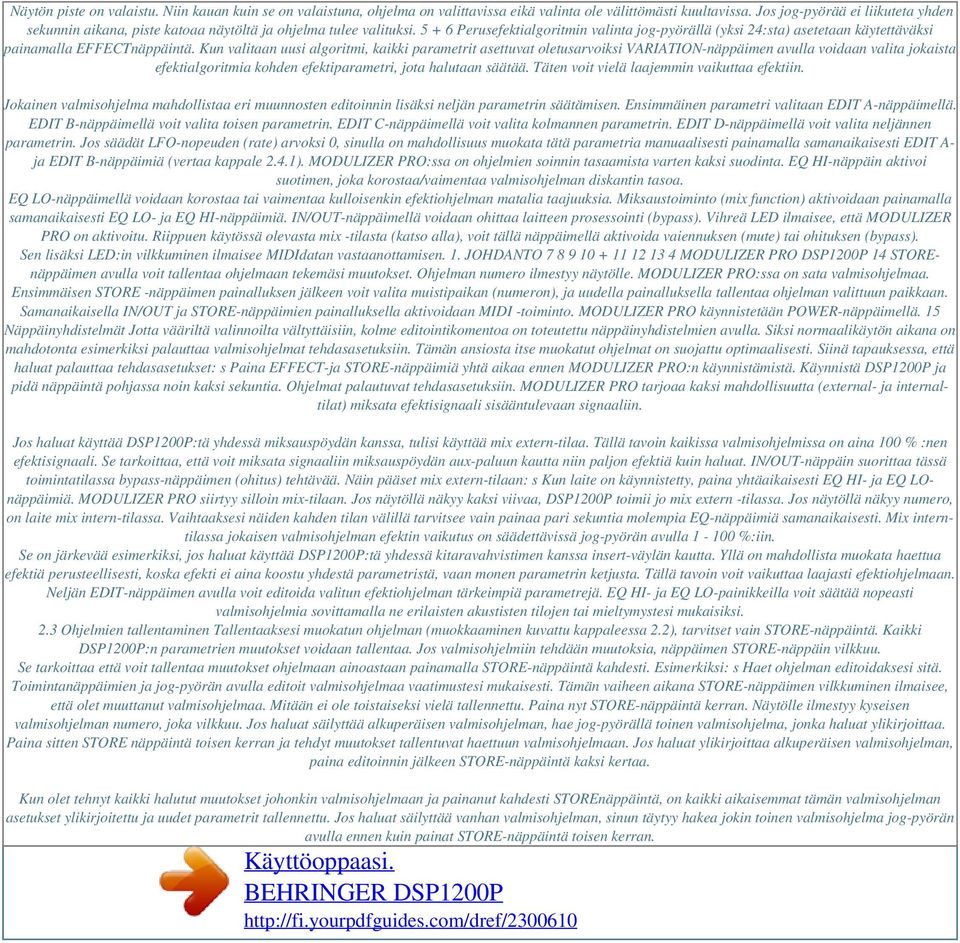

3 Näytön piste on valaistu. Niin kauan kuin se on valaistuna, ohjelma on valittavissa eikä valinta ole välittömästi kuultavissa. Jos jog-pyörää ei liikuteta yhden sekunnin aikana, piste katoaa näytöltä ja ohjelma tulee valituksi Perusefektialgoritmin valinta jog-pyörällä (yksi 24:sta) asetetaan käytettäväksi painamalla EFFECTnäppäintä. Kun valitaan uusi algoritmi, kaikki parametrit asettuvat oletusarvoiksi VARIATION-näppäimen avulla voidaan valita jokaista efektialgoritmia kohden efektiparametri, jota halutaan säätää. Täten voit vielä laajemmin vaikuttaa efektiin. Jokainen valmisohjelma mahdollistaa eri muunnosten editoinnin lisäksi neljän parametrin säätämisen. Ensimmäinen parametri valitaan EDIT A-näppäimellä. EDIT B-näppäimellä voit valita toisen parametrin. EDIT C-näppäimellä voit valita kolmannen parametrin. EDIT D-näppäimellä voit valita neljännen parametrin. Jos säädät LFO-nopeuden (rate) arvoksi 0, sinulla on mahdollisuus muokata tätä parametria manuaalisesti painamalla samanaikaisesti EDIT A- ja EDIT B-näppäimiä (vertaa kappale 2.4.1). MODULIZER PRO:ssa on ohjelmien soinnin tasaamista varten kaksi suodinta. EQ HI-näppäin aktivoi suotimen, joka korostaa/vaimentaa valmisohjelman diskantin tasoa. EQ LO-näppäimellä voidaan korostaa tai vaimentaa kulloisenkin efektiohjelman matalia taajuuksia. Miksaustoiminto (mix function) aktivoidaan painamalla samanaikaisesti EQ LO- ja EQ HI-näppäimiä. IN/OUT-näppäimellä voidaan ohittaa laitteen prosessointi (bypass). Vihreä LED ilmaisee, että MODULIZER PRO on aktivoitu. Riippuen käytössä olevasta mix -tilasta (katso alla), voit tällä näppäimellä aktivoida vaiennuksen (mute) tai ohituksen (bypass). Sen lisäksi LED:in vilkkuminen ilmaisee MIDIdatan vastaanottamisen. 1. JOHDANTO MODULIZER PRO DSP1200P 14 STOREnäppäimen avulla voit tallentaa ohjelmaan tekemäsi muutokset. Ohjelman numero ilmestyy näytölle. MODULIZER PRO:ssa on sata valmisohjelmaa. Ensimmäisen STORE -näppäimen painalluksen jälkeen voit valita muistipaikan (numeron), ja uudella painalluksella tallentaa ohjelman valittuun paikkaan. Samanaikaisella IN/OUT ja STORE-näppäimien painalluksella aktivoidaan MIDI -toiminto. MODULIZER PRO käynnistetään POWER-näppäimellä. 15 Näppäinyhdistelmät Jotta vääriltä valinnoilta vältyttäisiin, kolme editointikomentoa on toteutettu näppäinyhdistelmien avulla. Siksi normaalikäytön aikana on mahdotonta esimerkiksi palauttaa valmisohjelmat tehdasasetuksiin. Tämän ansiosta itse muokatut ohjelmat on suojattu optimaalisesti. Siinä tapauksessa, että haluat palauttaa tehdasasetukset: s Paina EFFECT-ja STORE-näppäimiä yhtä aikaa ennen MODULIZER PRO:n käynnistämistä. Käynnistä DSP1200P ja pidä näppäintä pohjassa noin kaksi sekuntia. Ohjelmat palautuvat tehdasasetuksiin. MODULIZER PRO tarjoaa kaksi mahdollisuutta (external- ja internaltilat) miksata efektisignaali sisääntulevaan signaaliin. Jos haluat käyttää DSP1200P:tä yhdessä miksauspöydän kanssa, tulisi käyttää mix extern-tilaa. Tällä tavoin kaikissa valmisohjelmissa on aina 100 % :nen efektisignaali. Se tarkoittaa, että voit miksata signaaliin miksauspöydän aux-paluun kautta niin paljon efektiä kuin haluat. IN/OUT-näppäin suorittaa tässä toimintatilassa bypass-näppäimen (ohitus) tehtävää. Näin pääset mix extern-tilaan: s Kun laite on käynnistetty, paina yhtäaikaisesti EQ HI- ja EQ LOnäppäimiä. MODULIZER PRO siirtyy silloin mix-tilaan. Jos näytöllä näkyy kaksi viivaa, DSP1200P toimii jo mix extern -tilassa. Jos näytöllä näkyy numero, on laite mix intern-tilassa. Vaihtaaksesi näiden kahden tilan välillä tarvitsee vain painaa pari sekuntia molempia EQ-näppäimiä samanaikaisesti. Mix interntilassa jokaisen valmisohjelman efektin vaikutus on säädettävissä jog-pyörän avulla %:iin. Se on järkevää esimerkiksi, jos haluat käyttää DSP1200P:tä yhdessä kitaravahvistimen kanssa insert-väylän kautta. Yllä on mahdollista muokata haettua efektiä perusteellisesti, koska efekti ei aina koostu yhdestä parametristä, vaan monen parametrin ketjusta. Tällä tavoin voit vaikuttaa laajasti efektiohjelmaan. Neljän EDIT-näppäimen avulla voit editoida valitun efektiohjelman tärkeimpiä parametrejä. EQ HI- ja EQ LO-painikkeilla voit säätää nopeasti valmisohjelmia sovittamalla ne erilaisten akustisten tilojen tai mieltymystesi mukaisiksi. 2.3 Ohjelmien tallentaminen Tallentaaksesi muokatun ohjelman (muokkaaminen kuvattu kappaleessa 2.2), tarvitset vain STORE-näppäintä. Kaikki DSP1200P:n parametrien muutokset voidaan tallentaa. Jos valmisohjelmiin tehdään muutoksia, näppäimen STORE-näppäin vilkkuu. Se tarkoittaa että voit tallentaa muutokset ohjelmaan ainoastaan painamalla STORE-näppäintä kahdesti. Esimerkiksi: s Haet ohjelman editoidaksesi sitä. Toimintanäppäimien ja jog-pyörän avulla editoit valmisohjelmaa vaatimustesi mukaisesti. Tämän vaiheen aikana STORE-näppäimen vilkkuminen ilmaisee, että olet muuttanut valmisohjelmaa. Mitään ei ole toistaiseksi vielä tallennettu. Paina nyt STORE-näppäintä kerran. Näytölle ilmestyy kyseisen valmisohjelman numero, joka vilkkuu. Jos haluat säilyttää alkuperäisen valmisohjelman, hae jog-pyörällä toinen valmisohjelma, jonka haluat ylikirjoittaa. Paina sitten STORE näppäintä toisen kerran ja tehdyt muutokset tallentuvat haettuun valmisohjelmaan. Jos haluat ylikirjoittaa alkuperäisen valmisohjelman, paina editoinnin jälkeen STORE-näppäintä kaksi kertaa. Kun olet tehnyt kaikki halutut muutokset johonkin valmisohjelmaan ja painanut kahdesti STOREnäppäintä, on kaikki aikaisemmat tämän valmisohjelman asetukset ylikirjoitettu ja uudet parametrit tallennettu. Jos haluat säilyttää vanhan valmisohjelman, sinun täytyy hakea jokin toinen valmisohjelma jog-pyörän avulla ennen kuin painat STORE-näppäintä toisen kerran.

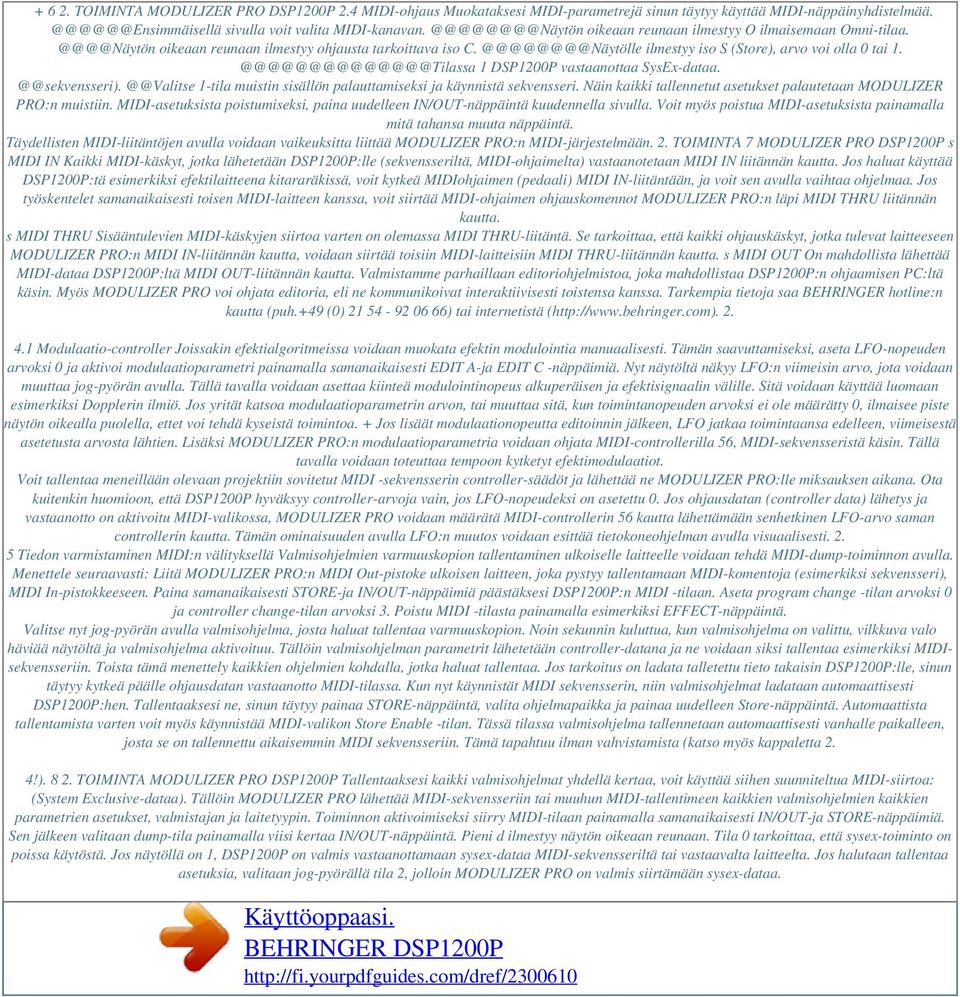

4 TOIMINTA MODULIZER PRO DSP1200P 2.4 MIDI-ohjaus Muokataksesi MIDI-parametrejä sinun täytyy käyttää sivulla voit valita oikeaan reunaan ilmestyy O ilmaisemaan oikeaan reunaan ilmestyy ohjausta tarkoittava iso ilmestyy iso S (Store), arvo voi olla 0 tai 1 DSP1200P 1-tila muistin sisällön palauttamiseksi ja käynnistä sekvensseri. Näin kaikki tallennetut asetukset palautetaan MODULIZER PRO:n muistiin. MIDI-asetuksista poistumiseksi, paina uudelleen IN/OUT-näppäintä kuudennella sivulla. Voit myös poistua MIDI-asetuksista painamalla mitä tahansa muuta näppäintä. Täydellisten MIDI-liitäntöjen avulla voidaan vaikeuksitta liittää MODULIZER PRO:n MIDI-järjestelmään. 2. TOIMINTA 7 MODULIZER PRO DSP1200P s MIDI IN Kaikki MIDI-käskyt, jotka lähetetään DSP1200P:lle (sekvensseriltä, MIDI-ohjaimelta) vastaanotetaan MIDI IN liitännän kautta. Jos haluat käyttää DSP1200P:tä esimerkiksi efektilaitteena kitararäkissä, voit kytkeä MIDIohjaimen (pedaali) MIDI IN-liitäntään, ja voit sen avulla vaihtaa ohjelmaa. Jos työskentelet samanaikaisesti toisen MIDI-laitteen kanssa, voit siirtää MIDI-ohjaimen ohjauskomennot MODULIZER PRO:n läpi MIDI THRU liitännän kautta. s MIDI THRU Sisääntulevien MIDI-käskyjen siirtoa varten on olemassa MIDI THRU-liitäntä. Se tarkoittaa, että kaikki ohjauskäskyt, jotka tulevat laitteeseen MODULIZER PRO:n MIDI IN-liitännän kautta, voidaan siirtää toisiin MIDI-laitteisiin MIDI THRU-liitännän kautta. s MIDI OUT On mahdollista lähettää MIDI-dataa DSP1200P:ltä MIDI OUT-liitännän kautta. Valmistamme parhaillaan editoriohjelmistoa, joka mahdollistaa DSP1200P:n ohjaamisen PC:ltä käsin. Myös MODULIZER PRO voi ohjata editoria, eli ne kommunikoivat interaktiivisesti toistensa kanssa. Tarkempia tietoja saa BEHRINGER hotline:n kautta (puh.+49 (0) ) tai internetistä ( Modulaatio-controller Joissakin efektialgoritmeissa voidaan muokata efektin modulointia manuaalisesti. Tämän saavuttamiseksi, aseta LFO-nopeuden arvoksi 0 ja aktivoi modulaatioparametri painamalla samanaikaisesti EDIT A-ja EDIT C -näppäimiä. Nyt näytöltä näkyy LFO:n viimeisin arvo, jota voidaan muuttaa jog-pyörän avulla. Tällä tavalla voidaan asettaa kiinteä modulointinopeus alkuperäisen ja efektisignaalin välille. Sitä voidaan käyttää luomaan esimerkiksi Dopplerin ilmiö. Jos yrität katsoa modulaatioparametrin arvon, tai muuttaa sitä, kun toimintanopeuden arvoksi ei ole määrätty 0, ilmaisee piste näytön oikealla puolella, ettet voi tehdä kyseistä toimintoa. + Jos lisäät modulaationopeutta editoinnin jälkeen, LFO jatkaa toimintaansa edelleen, viimeisestä asetetusta arvosta lähtien. Lisäksi MODULIZER PRO:n modulaatioparametria voidaan ohjata MIDI-controllerilla 56, MIDI-sekvensseristä käsin. Tällä tavalla voidaan toteuttaa tempoon kytketyt efektimodulaatiot. Voit tallentaa meneillään olevaan projektiin sovitetut MIDI -sekvensserin controller-säädöt ja lähettää ne MODULIZER PRO:lle miksauksen aikana. Ota kuitenkin huomioon, että DSP1200P hyväksyy controller-arvoja vain, jos LFO-nopeudeksi on asetettu 0. Jos ohjausdatan (controller data) lähetys ja vastaanotto on aktivoitu MIDI-valikossa, MODULIZER PRO voidaan määrätä MIDI-controllerin 56 kautta lähettämään senhetkinen LFO-arvo saman controllerin kautta. Tämän ominaisuuden avulla LFO:n muutos voidaan esittää tietokoneohjelman avulla visuaalisesti Tiedon varmistaminen MIDI:n välityksellä Valmisohjelmien varmuuskopion tallentaminen ulkoiselle laitteelle voidaan tehdä MIDI-dump-toiminnon avulla. Menettele seuraavasti: Liitä MODULIZER PRO:n MIDI Out-pistoke ulkoisen laitteen, joka pystyy tallentamaan MIDI-komentoja (esimerkiksi sekvensseri), MIDI In-pistokkeeseen. Paina samanaikaisesti STORE-ja IN/OUT-näppäimiä päästäksesi DSP1200P:n MIDI -tilaan. Aseta program change -tilan arvoksi 0 ja controller change-tilan arvoksi 3. Poistu MIDI -tilasta painamalla esimerkiksi EFFECT-näppäintä. Valitse nyt jog-pyörän avulla valmisohjelma, josta haluat tallentaa varmuuskopion. Noin sekunnin kuluttua, kun valmisohjelma on valittu, vilkkuva valo häviää näytöltä ja valmisohjelma aktivoituu. Tällöin valmisohjelman parametrit lähetetään controller-datana ja ne voidaan siksi tallentaa esimerkiksi MIDIsekvensseriin. Toista tämä menettely kaikkien ohjelmien kohdalla, jotka haluat tallentaa. Jos tarkoitus on ladata talletettu tieto takaisin DSP1200P:lle, sinun täytyy kytkeä päälle ohjausdatan vastaanotto MIDI-tilassa. Kun nyt käynnistät MIDI sekvensserin, niin valmisohjelmat ladataan automaattisesti DSP1200P:hen. Tallentaaksesi ne, sinun täytyy painaa STORE-näppäintä, valita ohjelmapaikka ja painaa uudelleen Store-näppäintä. Automaattista tallentamista varten voit myös käynnistää MIDI-valikon Store Enable -tilan. Tässä tilassa valmisohjelma tallennetaan automaattisesti vanhalle paikalleen, josta se on tallennettu aikaisemmin MIDI sekvensseriin. Tämä tapahtuu ilman vahvistamista (katso myös kappaletta 2. 4!) TOIMINTA MODULIZER PRO DSP1200P Tallentaaksesi kaikki valmisohjelmat yhdellä kertaa, voit käyttää siihen suunniteltua MIDI-siirtoa: (System Exclusive-dataa). Tällöin MODULIZER PRO lähettää MIDI-sekvensseriin tai muuhun MIDI-tallentimeen kaikkien valmisohjelmien kaikkien parametrien asetukset, valmistajan ja laitetyypin. Toiminnon aktivoimiseksi siirry MIDI-tilaan painamalla samanaikaisesti IN/OUT-ja STORE-näppäimiä. Sen jälkeen valitaan dump-tila painamalla viisi kertaa IN/OUT-näppäintä. Pieni d ilmestyy näytön oikeaan reunaan. Tila 0 tarkoittaa, että sysex-toiminto on poissa käytöstä. Jos näytöllä on 1, DSP1200P on valmis vastaanottamaan sysex-dataa MIDI-sekvensseriltä tai vastaavalta laitteelta. Jos halutaan tallentaa asetuksia, valitaan jog-pyörällä tila 2, jolloin MODULIZER PRO on valmis siirtämään sysex-dataa.

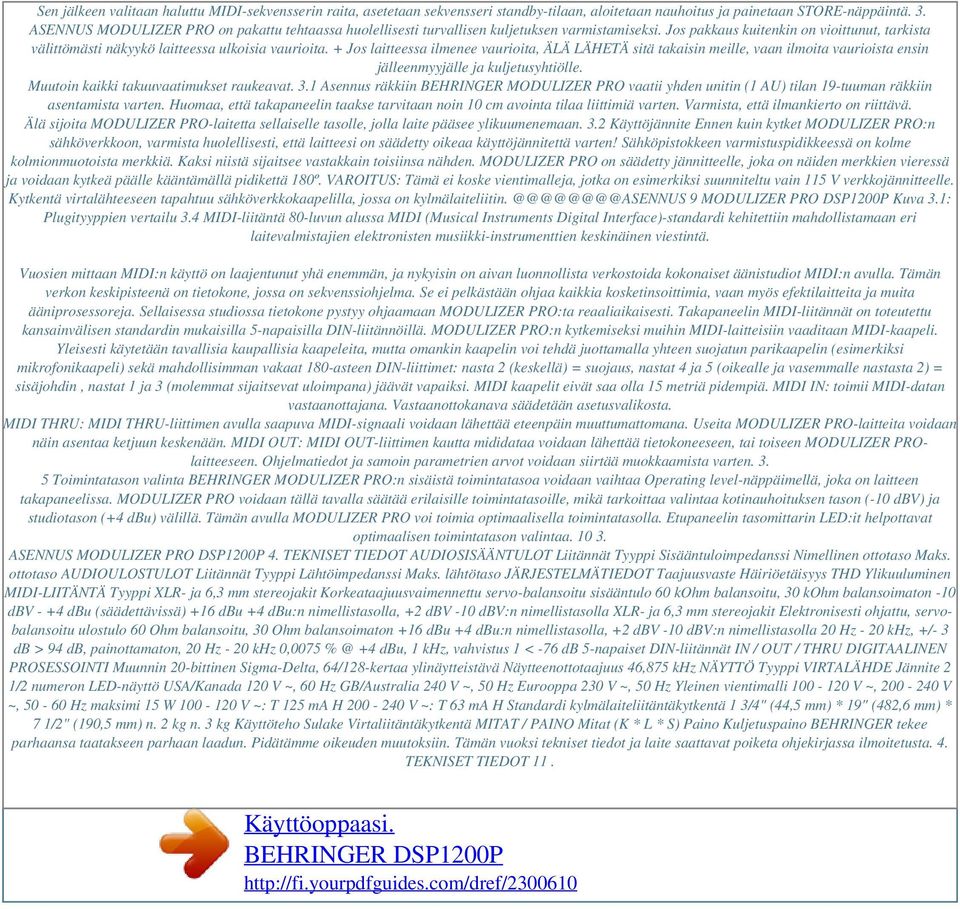

5 Powered by TCPDF ( Sen jälkeen valitaan haluttu MIDI-sekvensserin raita, asetetaan sekvensseri standby-tilaan, aloitetaan nauhoitus ja painetaan STORE-näppäintä. 3. ASENNUS MODULIZER PRO on pakattu tehtaassa huolellisesti turvallisen kuljetuksen varmistamiseksi. Jos pakkaus kuitenkin on vioittunut, tarkista välittömästi näkyykö laitteessa ulkoisia vaurioita. + Jos laitteessa ilmenee vaurioita, ÄLÄ LÄHETÄ sitä takaisin meille, vaan ilmoita vaurioista ensin jälleenmyyjälle ja kuljetusyhtiölle. Muutoin kaikki takuuvaatimukset raukeavat. 3.1 Asennus räkkiin BEHRINGER MODULIZER PRO vaatii yhden unitin (1 AU) tilan 19-tuuman räkkiin asentamista varten. Huomaa, että takapaneelin taakse tarvitaan noin 10 cm avointa tilaa liittimiä varten. Varmista, että ilmankierto on riittävä. Älä sijoita MODULIZER PRO-laitetta sellaiselle tasolle, jolla laite pääsee ylikuumenemaan. 3.2 Käyttöjännite Ennen kuin kytket MODULIZER PRO:n sähköverkkoon, varmista huolellisesti, että laitteesi on säädetty oikeaa käyttöjännitettä varten! Sähköpistokkeen varmistuspidikkeessä on kolme kolmionmuotoista merkkiä. Kaksi niistä sijaitsee vastakkain toisiinsa nähden. MODULIZER PRO on säädetty jännitteelle, joka on näiden merkkien vieressä ja voidaan kytkeä päälle kääntämällä pidikettä 180º. VAROITUS: Tämä ei koske vientimalleja, jotka on esimerkiksi suunniteltu vain 115 V verkkojännitteelle. Kytkentä virtalähteeseen tapahtuu sähköverkkokaapelilla, jossa on 9 MODULIZER PRO DSP1200P Kuva 3.1: Plugityyppien vertailu 3.4 MIDI-liitäntä 80-luvun alussa MIDI (Musical Instruments Digital Interface)-standardi kehitettiin mahdollistamaan eri laitevalmistajien elektronisten musiikki-instrumenttien keskinäinen viestintä. Vuosien mittaan MIDI:n käyttö on laajentunut yhä enemmän, ja nykyisin on aivan luonnollista verkostoida kokonaiset äänistudiot MIDI:n avulla. Tämän verkon keskipisteenä on tietokone, jossa on sekvenssiohjelma. Se ei pelkästään ohjaa kaikkia kosketinsoittimia, vaan myös efektilaitteita ja muita ääniprosessoreja. Sellaisessa studiossa tietokone pystyy ohjaamaan MODULIZER PRO:ta reaaliaikaisesti. Takapaneelin MIDI-liitännät on toteutettu kansainvälisen standardin mukaisilla 5-napaisilla DIN-liitännöillä. MODULIZER PRO:n kytkemiseksi muihin MIDI-laitteisiin vaaditaan MIDI-kaapeli. Yleisesti käytetään tavallisia kaupallisia kaapeleita, mutta omankin kaapelin voi tehdä juottamalla yhteen suojatun parikaapelin (esimerkiksi mikrofonikaapeli) sekä mahdollisimman vakaat 180-asteen DIN-liittimet: nasta 2 (keskellä) = suojaus, nastat 4 ja 5 (oikealle ja vasemmalle nastasta 2) = sisäjohdin, nastat 1 ja 3 (molemmat sijaitsevat uloimpana) jäävät vapaiksi. MIDI kaapelit eivät saa olla 15 metriä pidempiä. MIDI IN: toimii MIDI-datan vastaanottajana. Vastaanottokanava säädetään asetusvalikosta. MIDI THRU: MIDI THRU-liittimen avulla saapuva MIDI-signaali voidaan lähettää eteenpäin muuttumattomana. Useita MODULIZER PRO-laitteita voidaan näin asentaa ketjuun keskenään. MIDI OUT: MIDI OUT-liittimen kautta mididataa voidaan lähettää tietokoneeseen, tai toiseen MODULIZER PROlaitteeseen. Ohjelmatiedot ja samoin parametrien arvot voidaan siirtää muokkaamista varten Toimintatason valinta BEHRINGER MODULIZER PRO:n sisäistä toimintatasoa voidaan vaihtaa Operating level-näppäimellä, joka on laitteen takapaneelissa. MODULIZER PRO voidaan tällä tavalla säätää erilaisille toimintatasoille, mikä tarkoittaa valintaa kotinauhoituksen tason (-10 dbv) ja studiotason (+4 dbu) välillä. Tämän avulla MODULIZER PRO voi toimia optimaalisella toimintatasolla. Etupaneelin tasomittarin LED:it helpottavat optimaalisen toimintatason valintaa ASENNUS MODULIZER PRO DSP1200P 4. TEKNISET TIEDOT AUDIOSISÄÄNTULOT Liitännät Tyyppi Sisääntuloimpedanssi Nimellinen ottotaso Maks. ottotaso AUDIOULOSTULOT Liitännät Tyyppi Lähtöimpedanssi Maks. lähtötaso JÄRJESTELMÄTIEDOT Taajuusvaste Häiriöetäisyys THD Ylikuuluminen MIDI-LIITÄNTÄ Tyyppi XLR- ja 6,3 mm stereojakit Korkeataajuusvaimennettu servo-balansoitu sisääntulo 60 kohm balansoitu, 30 kohm balansoimaton -10 dbv - +4 dbu (säädettävissä) +16 dbu +4 dbu:n nimellistasolla, +2 dbv -10 dbv:n nimellistasolla XLR- ja 6,3 mm stereojakit Elektronisesti ohjattu, servobalansoitu ulostulo 60 Ohm balansoitu, 30 Ohm balansoimaton +16 dbu +4 dbu:n nimellistasolla, +2 dbv -10 dbv:n nimellistasolla 20 Hz - 20 khz, +/- 3 db > 94 db, painottamaton, 20 Hz - 20 khz 0, dbu, 1 khz, vahvistus 1 < -76 db 5-napaiset DIN-liitännät IN / OUT / THRU DIGITAALINEN PROSESSOINTI Muunnin 20-bittinen Sigma-Delta, 64/128-kertaa ylinäytteistävä Näytteenottotaajuus 46,875 khz NÄYTTÖ Tyyppi VIRTALÄHDE Jännite 2 1/2 numeron LED-näyttö USA/Kanada 120 V ~, 60 Hz GB/Australia 240 V ~, 50 Hz Eurooppa 230 V ~, 50 Hz Yleinen vientimalli V ~, V ~, Hz maksimi 15 W V ~: T 125 ma H V ~: T 63 ma H Standardi kylmälaiteliitäntäkytkentä 1 3/4" (44,5 mm) * 19" (482,6 mm) * 7 1/2" (190,5 mm) n. 2 kg n. 3 kg Käyttöteho Sulake Virtaliitäntäkytkentä MITAT / PAINO Mitat (K * L * S) Paino Kuljetuspaino BEHRINGER tekee parhaansa taatakseen parhaan laadun. Pidätämme oikeuden muutoksiin. Tämän vuoksi tekniset tiedot ja laite saattavat poiketa ohjekirjassa ilmoitetusta. 4. TEKNISET TIEDOT 11.
