1 TUBE COMPOSER T1952 Pikaohje Versio 1.0 Elokuu SUOMI

2 TURVALLISUUSOHJEET VAROITUS: Älä poista kantta (tai takaosaa) sähkäiskuvaaran vähentämiseksi. Sisällä ei ole käyttäjän huollettavia osia; käänny huollossa ammattilaisen puoleen. HUOMIO: Älä jätä tätä laitetta alttiiiksi vesisateelle tai kosteudelle vähentääksesi tulipalon tai sähköiskun. Tämä symboli, aina esiintyessään, hälyttää kotelon sisäpuolella olevasta eristämättömän, vaarallisen jännitteen läsnäolosta - jännitteestä, joka voi olla riittävä muodostamaan sähköiskun vaaran. Tämä symboli, aina esiintyessään, hälyttää oheisessa kirjallisuudessa olevista tärkeistä käyttö- ja huoltoohjeista. Lue käsikirja. YKSITYIKOHTAISET TURVALLISUUSOHJEET: Kaikki turvallisuus- ja käyttöohjeet tulee lukea ennen laitteen käyttöä. Säilytä ohjeet: Turvallisuus - ja käyttöohjeet tulee säilyttää tulevaa käytöä varten. Huomiovaroitukset: Kaikkia laitteessa ja käyttöohjeessa olevia varoituksia tulee noudattaa. Seuraa ohjeita: Kaikkia toiminta - ja käyttäjän ohjeita tulee noudattaa. Vesi ja kosteus: Laitetta ei tule käyttää lähellä vettä (esim, lähellä kylpyammetta, vesiallasta, tiskiallasta, pyykkiastiaa, kosteassa kellarikerroksessa, tai lähellä uima-allasta jne.). Ilmastointi: Laite tulee sijaita niin, että että sen sijainti tai paikka ei häiritse sen kunnollista ilmastointia. Laite ei tule esimerkiksi sijaita sängyllä, sohvan peitolla, tai samanlaisella pinnalla, joka voi tukkia ilmastointiaukot, tai sitä ei saa laittaa sisäänrakennettuun asennukseen, kuten kirjahylly tai kaappi, joka voi haitata ilman virtausta ilmastointiaukkojen kautta. Lämpö: Laitteen tulee sijaita erillään lämpölähteistä, kuten lämpöpatterit, lämmön säätäjät, uunit tai muu laite (mukaan lukien vahvistimet), jotka tuottavat lämpöä Teholähde: Laite tulee kytkeä sen tyyppiseen teholähteeseen, joka on kuvattu käyttöohjeissa tai merkitty laitteeseen. Maadoitus tai napaisuus: Vaotoimet tulee suorittaa niin, että maadoitusta tai laitteen polarisaationapoja ei tuhota. Sähköjohtimen suojaaminen: Sähköjohdot tulee reitittää niin, että niiden päälle ei ole astuttavissa tai niitä ei ole litistetty päälle laitetuilla esineillä tai pantu niitä vastaan, osoittaen erityistä huomiota johdoille ja tulpille, sopiviin liintinrasioihin ja pisteeseen, jossa ne lähtevät ulos laitteesta. Puhdistaminen: Laite tulee puhdistaa ainoastaan valmistajan suositusten mukaisesti Käyttämättömät jaksot: Laitteen sähköjohto tulee irrottaa pistoraisiasta, kun se jätetään käyttämättömäksi pitkäksi aikaa. Esineiden ja nesteiden sisäänmeno: On huolehdittava, että esineitä ei putoa sisään reikien kautta eikä nesteitä kaadu koteloon. Huolta tarvitseva vahinko: Ammattitaitoisen henkilökunnan tulee huoltaa laite, kun: - sähköjohto tai liitin on vaurioitunut; tai - esineitä on pudonnut tai nestettä on kaatunut sisään laitteeseen; tai - laite on joutunut sateelle alttiiksi; tai - laite ei näytä toimivan normaalisti tai se osoittaa tuntuvan muutoksen suorituskyvassä; tai - laite on pudonnut, tai kotelo on vaurioitunut. Huoltaminen: Käyttäjän ei tule pyrkiä huoltamaan laitetta itse enempää kuin käyttöohjeissa on kuvattu. Kaikessa muussa huollossa tulee kääntyä ammattitaitoisen huoltohenkolöstön puoleen. Tämä ohje on suojattu tekijänoikeudella. Kaikki monistaminen, tai jokainen lisäpainos, myös lyhennyksenä, ja jokainen kuvien jäljennös, myös muutetussa tilassa, on sallittu ainoastaan BEHRINGER Spezielle Studiotechnik GmbH:in kirjallisella suostumuksella. BEHRINGER, COMPOSER ja ULTRA-TUBE ovat rekisteröityjva tavaramerkkejä BEHRINGER Spezielle Studiotechnik GmbH. BEHRINGER Spezielle Studiotechnik GmbH, Hanns-Martin-Schleyer-Str , Willich-Münchheide II, Saksa Puh. +49 (0) / , Faksi +49 (0) /

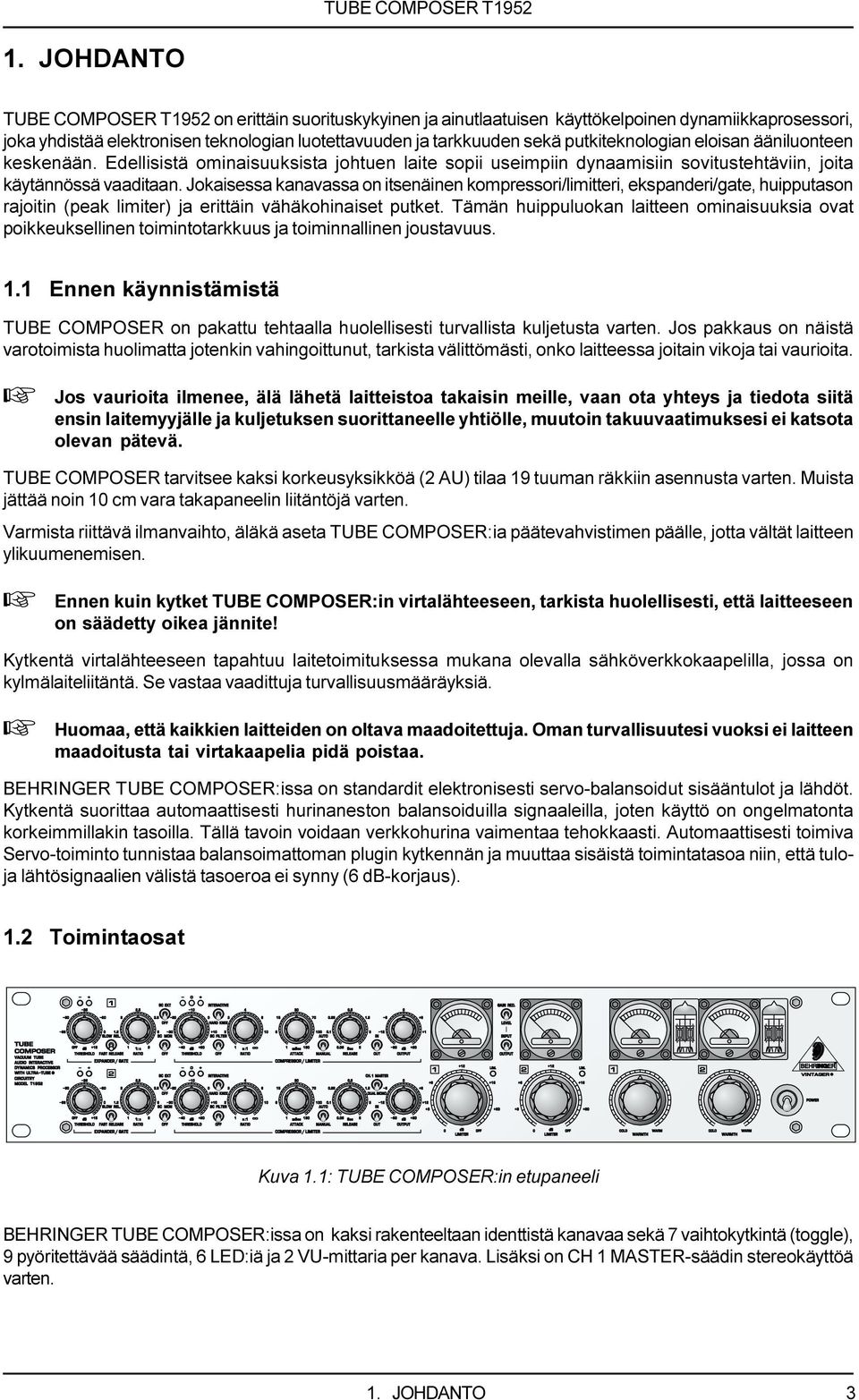

3 1. JOHDANTO TUBE COMPOSER T1952 on erittäin suorituskykyinen ja ainutlaatuisen käyttökelpoinen dynamiikkaprosessori, joka yhdistää elektronisen teknologian luotettavuuden ja tarkkuuden sekä putkiteknologian eloisan ääniluonteen keskenään. Edellisistä ominaisuuksista johtuen laite sopii useimpiin dynaamisiin sovitustehtäviin, joita käytännössä vaaditaan. Jokaisessa kanavassa on itsenäinen kompressori/limitteri, ekspanderi/gate, huipputason rajoitin (peak limiter) ja erittäin vähäkohinaiset putket. Tämän huippuluokan laitteen ominaisuuksia ovat poikkeuksellinen toimintotarkkuus ja toiminnallinen joustavuus. 1.1 Ennen käynnistämistä TUBE COMPOSER on pakattu tehtaalla huolellisesti turvallista kuljetusta varten. Jos pakkaus on näistä varotoimista huolimatta jotenkin vahingoittunut, tarkista välittömästi, onko laitteessa joitain vikoja tai vaurioita. + Jos vaurioita ilmenee, älä lähetä laitteistoa takaisin meille, vaan ota yhteys ja tiedota siitä ensin laitemyyjälle ja kuljetuksen suorittaneelle yhtiölle, muutoin takuuvaatimuksesi ei katsota olevan pätevä. TUBE COMPOSER tarvitsee kaksi korkeusyksikköä (2 AU) tilaa 19 tuuman räkkiin asennusta varten. Muista jättää noin 10 cm vara takapaneelin liitäntöjä varten. Varmista riittävä ilmanvaihto, äläkä aseta TUBE COMPOSER:ia päätevahvistimen päälle, jotta vältät laitteen ylikuumenemisen. + Ennen kuin kytket TUBE COMPOSER:in virtalähteeseen, tarkista huolellisesti, että laitteeseen on säädetty oikea jännite! Kytkentä virtalähteeseen tapahtuu laitetoimituksessa mukana olevalla sähköverkkokaapelilla, jossa on kylmälaiteliitäntä. Se vastaa vaadittuja turvallisuusmääräyksiä. + Huomaa, että kaikkien laitteiden on oltava maadoitettuja. Oman turvallisuutesi vuoksi ei laitteen maadoitusta tai virtakaapelia pidä poistaa. BEHRINGER TUBE COMPOSER:issa on standardit elektronisesti servo-balansoidut sisääntulot ja lähdöt. Kytkentä suorittaa automaattisesti hurinaneston balansoiduilla signaaleilla, joten käyttö on ongelmatonta korkeimmillakin tasoilla. Tällä tavoin voidaan verkkohurina vaimentaa tehokkaasti. Automaattisesti toimiva Servo-toiminto tunnistaa balansoimattoman plugin kytkennän ja muuttaa sisäistä toimintatasoa niin, että tuloja lähtösignaalien välistä tasoeroa ei synny (6 db-korjaus). 1.2 Toimintaosat Kuva 1.1: TUBE COMPOSER:in etupaneeli BEHRINGER TUBE COMPOSER:issa on kaksi rakenteeltaan identtistä kanavaa sekä 7 vaihtokytkintä (toggle), 9 pyöritettävää säädintä, 6 LED:iä ja 2 VU-mittaria per kanava. Lisäksi on CH 1 MASTER-säädin stereokäyttöä varten. 1. JOHDANTO 3

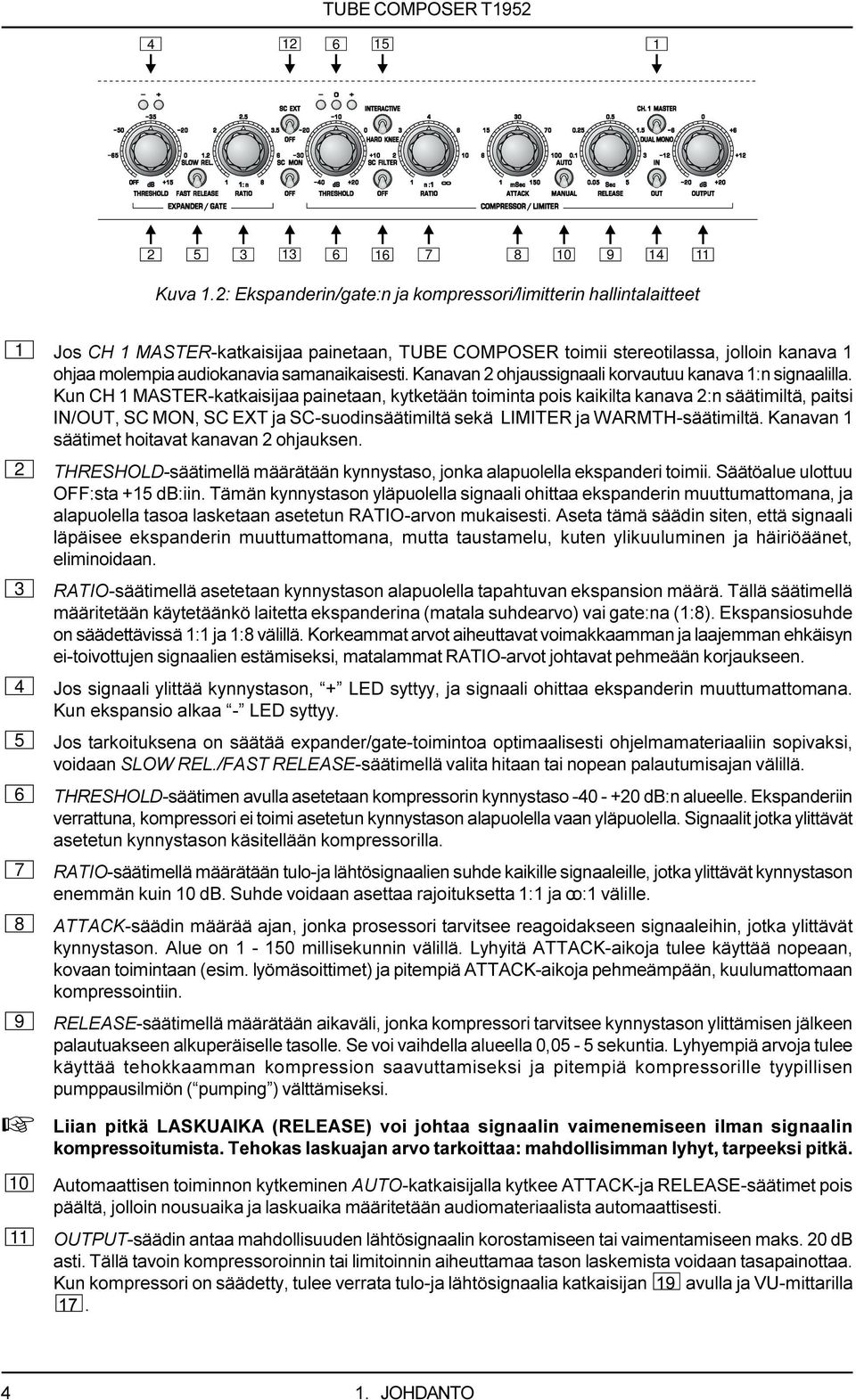

4 Kuva 1.2: Ekspanderin/gate:n ja kompressori/limitterin hallintalaitteet 1 Jos CH 1 MASTER-katkaisijaa painetaan, TUBE COMPOSER toimii stereotilassa, jolloin kanava 1 ohjaa molempia audiokanavia samanaikaisesti. Kanavan 2 ohjaussignaali korvautuu kanava 1:n signaalilla. Kun CH 1 MASTER-katkaisijaa painetaan, kytketään toiminta pois kaikilta kanava 2:n säätimiltä, paitsi IN/OUT, SC MON, SC EXT ja SC-suodinsäätimiltä sekä LIMITER ja WARMTH-säätimiltä. Kanavan 1 säätimet hoitavat kanavan 2 ohjauksen. 2 THRESHOLD-säätimellä määrätään kynnystaso, jonka alapuolella ekspanderi toimii. Säätöalue ulottuu OFF:sta +15 db:iin. Tämän kynnystason yläpuolella signaali ohittaa ekspanderin muuttumattomana, ja alapuolella tasoa lasketaan asetetun RATIO-arvon mukaisesti. Aseta tämä säädin siten, että signaali läpäisee ekspanderin muuttumattomana, mutta taustamelu, kuten ylikuuluminen ja häiriöäänet, eliminoidaan. 3 RATIO-säätimellä asetetaan kynnystason alapuolella tapahtuvan ekspansion määrä. Tällä säätimellä määritetään käytetäänkö laitetta ekspanderina (matala suhdearvo) vai gate:na (1:8). Ekspansiosuhde on säädettävissä 1:1 ja 1:8 välillä. Korkeammat arvot aiheuttavat voimakkaamman ja laajemman ehkäisyn ei-toivottujen signaalien estämiseksi, matalammat RATIO-arvot johtavat pehmeään korjaukseen. 4 Jos signaali ylittää kynnystason, + LED syttyy, ja signaali ohittaa ekspanderin muuttumattomana. Kun ekspansio alkaa - LED syttyy. 5 Jos tarkoituksena on säätää expander/gate-toimintoa optimaalisesti ohjelmamateriaaliin sopivaksi, voidaan SLOW REL./FAST RELEASE-säätimellä valita hitaan tai nopean palautumisajan välillä. 6 THRESHOLD-säätimen avulla asetetaan kompressorin kynnystaso db:n alueelle. Ekspanderiin verrattuna, kompressori ei toimi asetetun kynnystason alapuolella vaan yläpuolella. Signaalit jotka ylittävät asetetun kynnystason käsitellään kompressorilla. 7 RATIO-säätimellä määrätään tulo-ja lähtösignaalien suhde kaikille signaaleille, jotka ylittävät kynnystason enemmän kuin 10 db. Suhde voidaan asettaa rajoituksetta 1:1 ja oo:1 välille. 8 ATTACK-säädin määrää ajan, jonka prosessori tarvitsee reagoidakseen signaaleihin, jotka ylittävät kynnystason. Alue on millisekunnin välillä. Lyhyitä ATTACK-aikoja tulee käyttää nopeaan, kovaan toimintaan (esim. lyömäsoittimet) ja pitempiä ATTACK-aikoja pehmeämpään, kuulumattomaan kompressointiin. 9 RELEASE-säätimellä määrätään aikaväli, jonka kompressori tarvitsee kynnystason ylittämisen jälkeen palautuakseen alkuperäiselle tasolle. Se voi vaihdella alueella 0,05-5 sekuntia. Lyhyempiä arvoja tulee käyttää tehokkaamman kompression saavuttamiseksi ja pitempiä kompressorille tyypillisen pumppausilmiön ( pumping ) välttämiseksi. + Liian pitkä LASKUAIKA (RELEASE) voi johtaa signaalin vaimenemiseen ilman signaalin kompressoitumista. Tehokas laskuajan arvo tarkoittaa: mahdollisimman lyhyt, tarpeeksi pitkä. 10 Automaattisen toiminnon kytkeminen AUTO-katkaisijalla kytkee ATTACK-ja RELEASE-säätimet pois päältä, jolloin nousuaika ja laskuaika määritetään audiomateriaalista automaattisesti. 11 OUTPUT-säädin antaa mahdollisuuden lähtösignaalin korostamiseen tai vaimentamiseen maks. 20 db asti. Tällä tavoin kompressoroinnin tai limitoinnin aiheuttamaa tason laskemista voidaan tasapainottaa. Kun kompressori on säädetty, tulee verrata tulo-ja lähtösignaalia katkaisijan avulla ja VU-mittarilla JOHDANTO

5 + Huomaa peak-limiter-osan LIMITER-säätimen säätämisen aikana, että kompressoriosan ulostulotason (OUTPUT) säätö suoritetaan AIKAISEMMIN kuin peak-limiter-osan. OUTPUT-säätimen asetus, joka on liian korkea, voi johtaa jatkuvaan huippurajoittimen käynnistymiseen (katso kohta LIMITER adjuster huippurajoitin-kohdassa). 12 Jos SC EXT-kytkin on päällä, TUBE COMPOSER ei prosessoi normaalia sisääntulosignaalia, vaan signaalilla joka tulee SC RET-liitännästä. Tämä toiminto suoritetaan normaalisti kytkemällä ekvalisaattori SC SEND-lähdön ja SC RET-tulon välille, jos tarkoituksena on käyttää TUBE COMPOSER:ia vain tietyllä taajuusalueella. 13 SC MON-kytkin luo kytkennän side-chain -sisääntulosignaalin ja audiolähdön välille, jolloin audiosisääntulosignaalit mykistetään samanaikaisesti. Tämän sovelluksen avulla voidaan side-chain-signaaleita esikuunnella, esimerkiksi väliinkytketyn ekvalisaattorin tai muun side-chain:iin kytketyn laitteen kautta. SC MON-toiminta helpottaa esimerkiksi ekvalisaattorin säätämistä. + Huomaa, että SC MON-kytkimen käyttö poistaa kanavien auto-toiminnon. 14 IN/OUT-kytkimellä aktivoidaan rele ja vastaava kanava otetaan käyttöön. Kytkin toimii niin sanottuna hard bypass -toimintona, mikä tarkoittaa, että sisääntulo yhdistetään suoraan ulostuloon, kun (OUT)- kytkintä ei ole painettu tai laite on kytketty irti verkkovirrasta. 15 Painamalla INTERACTIVE-kytkintä voidaan vaihtaa IKA-tilasta HARD KNEE -tilaan. 16 SC FILTER-kytkin aktivoi side-chain-kanavan ylipäästösuotimen ja siten rajoittaa matalien taajuuksien vaikutusta TUBE COMPOSER:in prosessointiin. Kuva 1.3: Huippurajoittimen (PEAK limiter) ja putkiosan toimintaosat 17 VU-mittari antaa tiedon joko kompressoinnin aiheuttamasta todellisesta tason laskusta alueella 1-30 db, tai tulo- ja lähtötasoista, välillä db. 18 GAIN RED/LEVEL-katkaisijalla määrätään ilmaiseeko edellä kuvattu VU-mittari kompression aiheuttamaa tason laskua, sisääntulotasoa vai ulostulotasoa. 19 Jos kytkin on LEVEL asennossa, voidaan INPUT/OUTPUT-katkaisijalla valita sisääntulotason näytön ja lähtötason näytön välillä. 20 LIMITER-kytkimellä signaali voidaan limitoida säädettävälle tasolle. Äärimäisen lyhyen reaktioaikansa ansiosta ( zero -attack) TUBE COMPOSER:in huippurajoitin (peak-limiter) pystyy limitoimaan signaalihuippuja ilman kuultavaa säröä. + Jos limitteria käytetään tasohuipuilta suojautumiseen, LIMITER-säädin täytyy asettaa yhdessä kompressio-osan OUTPUT-säätimen kanssa siten, että limitteri reagoi harvoin tai ei ollenkaan, joten vain todelliset tasohuiput johtavat limitterin reaktioon. Jos halutaan luovia ääniefektejä, limitteri voidaan tarkoituksellisesti säätää toisin. 21 Kun limitointi aloitetaan, valaistuvat kyseessä olevan kanavan LIM LED:it. 1. JOHDANTO 5

6 22 WARMTH-säätimen avulla voidaan määrittää se yläsävelien osuus, joka lisätään alkuperäiseen signaaliin UTC-vaiheessa. Näiden säätimien avulla voidaan putkisoundin määrää ( lämpöä ) lisätä haluttu määrä signaaliin. 23 WARMTH-mittarit näyttävät lisättyjen yläsävelten määrän. Näiden ilmaisimien avulla voidaan nopeasti havaita kokonaissignaaliin lisätty yläsävelten osuus. 24 TUBE COMPOSER kytketään päälle POWER-kytkimellä. Jos laitetta ei ole kytketty päälle, aktivoituu bypass-tila automaattisesti, jolloin tulosignaali ohjautuu prosessoimatta suoraan lähtöön Kuva 1.4: TUBE COMPOSER:in takapaneelin osat 25 SARJANUMERO. Ole hyvä ja käytä hiukan aikaa ja lähetä meille jälleenmyyjän kokonaan täyttämä takuukortti 14 päivän sisällä ostopäivästä, koska muuten menetät laajennetun takuuoikeuden. Vaihtoehtona on myös mahdollista Online-rekisteröinti Internet-sivuillamme ( 26 SULAKEPIDIKE / JÄNNITTEEN VALINTA Ennen laitteen liittämistä sähköverkkoon, tarkasta, onko jännitenäyttö sama paikallisen verkkojännitteen kanssa. Sulaketta vaihdettaessa on ehdottomasti käytettävä saman tyyppistä sulaketta. Tietyillä laitteilla voidaan sulakepidike asettaa kahteen asentoon, jännitteen säätämiseksi 230 voltin ja 115 voltin välillä. Huomioi: Kun haluat käyttää laitetta Euroopan ulkopuolella 115 voltin jännitteellä, täytyy käyttää korkeampiarvoista sulaketta. Verkkoliitäntä suoritetaan IEC-KYLMÄLAITEPISTOKKEEN kautta. Soveltuva verkkokaapeli sisältyy toimitukseen. 27 AUDIO IN-liitännät ovat TUBE COMPOSER:in audiosisääntuloja. Ne on toteutettu balansoituina XLRsekä 6,3 mm jakkeina. Sekä balansoidut että balansoimattomat lähteet voidaan kytkeä XLR-ja 6,3 mm jakkeihin. 28 AUDIO OUT-liitännät ovat TUBE COMPOSER:in audiolähtöjä. Toisiaan vastaavat jakit ja XLR-liittimet on kytketty rinnan. Automaattisesti toimiva Servo-toiminto tunnistaa balansoimattoman plugin kytkennän ja muuttaa sisäistä toimintatasoa niin, että tulo-ja lähtösignaalien välistä tasoeroa ei synny (6 dbkorjaus). Lähdöt voidaan trafo-balansoida jälkiasennuksella lähtömuuntimen, OT-1:n avulla. 29 OPERATING LEVEL-kytkimillä voit säätää optimaalisesti TUBE COMPOSER:in eri toimintatasoille, mikä tarkoittaa valintaa kotinauhoitusten tason (-10 dbv) ja studiotason (+4 dbu) välillä. Tällä säädöllä tasomittarit kytkeytyvät automaattisesti sopivaan toimintatasoon ja niin TUBE COMPOSER toimii optimaalisella työskentelyalueella. 30 SC SEND-liittimet ovat balansoimattomia side-chain ulostuloja. Side-chain-väylä mahdollistaa audiosignaalin prosessoinnin ulkoisesti. 31 SC RETURN -liittimet ovat balansoimattomia side-chain sisääntuloja, joiden kautta ulkoinen (prosessoitu) signaali voidaan johtaa takaisin. Huomaa, että nämä tulot käsitellään puhtaasti ohjaussisääntuloina. Siksi balansoimaton kytkentä ei aiheuta audiosignaalille häiriötä. 2. TOIMINTA BEHRINGER TUBE COMPOSER:in toiminta voidaan jakaa yleisesti neljään toiminta-alueeseen: 6 2. TOIMINTA

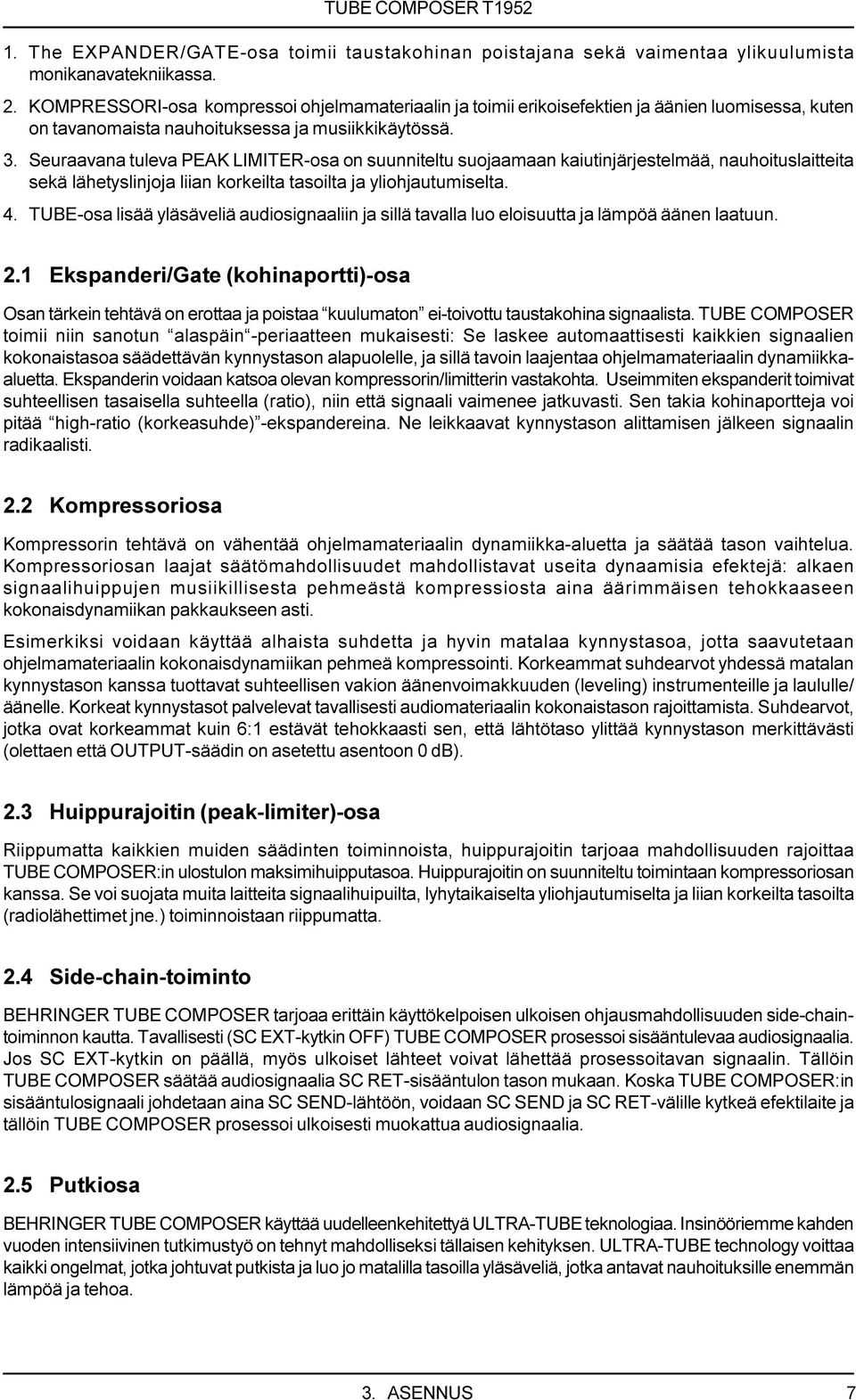

7 1. The EXPANDER/GATE-osa toimii taustakohinan poistajana sekä vaimentaa ylikuulumista monikanavatekniikassa. 2. KOMPRESSORI-osa kompressoi ohjelmamateriaalin ja toimii erikoisefektien ja äänien luomisessa, kuten on tavanomaista nauhoituksessa ja musiikkikäytössä. 3. Seuraavana tuleva PEAK LIMITER-osa on suunniteltu suojaamaan kaiutinjärjestelmää, nauhoituslaitteita sekä lähetyslinjoja liian korkeilta tasoilta ja yliohjautumiselta. 4. TUBE-osa lisää yläsäveliä audiosignaaliin ja sillä tavalla luo eloisuutta ja lämpöä äänen laatuun. 2.1 Ekspanderi/Gate (kohinaportti)-osa Osan tärkein tehtävä on erottaa ja poistaa kuulumaton ei-toivottu taustakohina signaalista. TUBE COMPOSER toimii niin sanotun alaspäin -periaatteen mukaisesti: Se laskee automaattisesti kaikkien signaalien kokonaistasoa säädettävän kynnystason alapuolelle, ja sillä tavoin laajentaa ohjelmamateriaalin dynamiikkaaluetta. Ekspanderin voidaan katsoa olevan kompressorin/limitterin vastakohta. Useimmiten ekspanderit toimivat suhteellisen tasaisella suhteella (ratio), niin että signaali vaimenee jatkuvasti. Sen takia kohinaportteja voi pitää high-ratio (korkeasuhde) -ekspandereina. Ne leikkaavat kynnystason alittamisen jälkeen signaalin radikaalisti. 2.2 Kompressoriosa Kompressorin tehtävä on vähentää ohjelmamateriaalin dynamiikka-aluetta ja säätää tason vaihtelua. Kompressoriosan laajat säätömahdollisuudet mahdollistavat useita dynaamisia efektejä: alkaen signaalihuippujen musiikillisesta pehmeästä kompressiosta aina äärimmäisen tehokkaaseen kokonaisdynamiikan pakkaukseen asti. Esimerkiksi voidaan käyttää alhaista suhdetta ja hyvin matalaa kynnystasoa, jotta saavutetaan ohjelmamateriaalin kokonaisdynamiikan pehmeä kompressointi. Korkeammat suhdearvot yhdessä matalan kynnystason kanssa tuottavat suhteellisen vakion äänenvoimakkuuden (leveling) instrumenteille ja laululle/ äänelle. Korkeat kynnystasot palvelevat tavallisesti audiomateriaalin kokonaistason rajoittamista. Suhdearvot, jotka ovat korkeammat kuin 6:1 estävät tehokkaasti sen, että lähtötaso ylittää kynnystason merkittävästi (olettaen että OUTPUT-säädin on asetettu asentoon 0 db). 2.3 Huippurajoitin (peak-limiter)-osa Riippumatta kaikkien muiden säädinten toiminnoista, huippurajoitin tarjoaa mahdollisuuden rajoittaa TUBE COMPOSER:in ulostulon maksimihuipputasoa. Huippurajoitin on suunniteltu toimintaan kompressoriosan kanssa. Se voi suojata muita laitteita signaalihuipuilta, lyhytaikaiselta yliohjautumiselta ja liian korkeilta tasoilta (radiolähettimet jne.) toiminnoistaan riippumatta. 2.4 Side-chain-toiminto BEHRINGER TUBE COMPOSER tarjoaa erittäin käyttökelpoisen ulkoisen ohjausmahdollisuuden side-chaintoiminnon kautta. Tavallisesti (SC EXT-kytkin OFF) TUBE COMPOSER prosessoi sisääntulevaa audiosignaalia. Jos SC EXT-kytkin on päällä, myös ulkoiset lähteet voivat lähettää prosessoitavan signaalin. Tällöin TUBE COMPOSER säätää audiosignaalia SC RET-sisääntulon tason mukaan. Koska TUBE COMPOSER:in sisääntulosignaali johdetaan aina SC SEND-lähtöön, voidaan SC SEND ja SC RET-välille kytkeä efektilaite ja tällöin TUBE COMPOSER prosessoi ulkoisesti muokattua audiosignaalia. 2.5 Putkiosa BEHRINGER TUBE COMPOSER käyttää uudelleenkehitettyä ULTRA-TUBE teknologiaa. Insinööriemme kahden vuoden intensiivinen tutkimustyö on tehnyt mahdolliseksi tällaisen kehityksen. ULTRA-TUBE technology voittaa kaikki ongelmat, jotka johtuvat putkista ja luo jo matalilla tasoilla yläsäveliä, jotka antavat nauhoituksille enemmän lämpöä ja tehoa. 3. ASENNUS 7

8 3. ASENNUS TUBE COMPOSER on pakattu tehtaalla huolellisesti turvallista kuljetusta varten. Jos pakkaus on näistä varotoimista huolimatta jotenkin vahingoittunut, tarkista välittömästi, onko laitteessa joitain vikoja tai vaurioita. + Jos vaurioita ilmenee, ÄLÄ LÄHETÄ laitteistoa takaisin meille, vaan ota yhteys ja tiedota siitä ensin laitemyyjälle ja kuljetuksen suorittaneelle yhtiölle; muutoin takuuvaatimuksesi ei katsota olevan pätevä. 3.1 Asennus räkkiin BEHRINGER TUBE COMPOSER tarvitsee kaksi korkeusyksikköä (2 AU) 19 tuuman räkkiin asennusta varten. Muista jättää noin 10 cm vara takapaneelin liitäntöjä varten. + Varmista riittävä ilmanvaihto, joten älä aseta TUBE COMPOSER:ia päätevahvistimen päälle, jotta vältät laitteen ylikuumenemisen. 3.2 Jännite Ennen kuin kytket TUBE COMPOSER:in virtalähteeseen, tarkista huolellisesti, että laitteeseen on säädetty oikea jännite! Verkkoliitännän sulakekotelossa näkyy 3 kolmionmuotoista merkkiä. Kaksi näistä kolmioista sijaitsee vastapäätä toinen toistaan. TUBE COMPOSER on säädetty näiden merkkien vieressä olevalle jännitteelle ja se voidaan kytkeä kääntämällä sulakekoteloa 180º. VAROITUS: Tämä ei ole voimassa vientimalleissa, jotka on suunniteltu esimerkiksi 115 V jännitteelle! Virtakytkentä suoritetaan mukana toimitetulla virtakaapelilla, jossa on kylmälaiteliitäntä. Se vastaa tarvittavia turvallisuusmääräyksiä. + Huomaa, että kaikkien laitteiden on oltava maadoitettuja. Oman turvallisuutesi vuoksi ei missään olosuhteissa pidä poistaa laitteiden maadoitusta tai kaapelia. 3.3 Audioliitännät BEHRINGER TUBE COMPOSER:in audiosisääntulot ja-lähdöt on suunniteltu täysin balansoiduiksi ja ne on toteutettu sekä XLR-liitännöillä että 6,3 mm stereojakeilla. Jos on mahdollisuus signaalin balansoituun kytkemiseen muiden laitteiden kanssa, sitä tulisi käyttää, minimaalisen häiriösignaalin saavuttamiseksi. SC SEND- ja SC RET-liittimet ovat balansoimattomia jakkeja. Näihin liittyviä signaaleja käytetään puhtaasti ohjaussignaaleina, joten balansoimattomat kytkennät eivät aiheuta vaaraa audiosignaalille. + Balansoimattomia XLR-liittimiä ei saa missään yhteydessä käyttää mikrofonikaapeleina, koska niissä kulkeva phantomvirta voi aiheuttaa oikosulun. 3.4 Toimintatason valinta BEHRINGER TUBE COMPOSER:issa voit kytkeä sisäisen toimintatason OPERATING LEVEL-kytkimellä laitteen takapaneelista. Tällä tavoin voit säätää optimaalisesti TUBE COMPOSER:in eri toimintatasoille, mikä tarkoittaa valintaa kotinauhoitusten tasosta (-10 dbv) studiotasoon (+4 dbu). Tällä säädöllä kytkeytyvät tasoilmaisimet automaattisesti sopivaan nimellistasoon ja niin TUBE COMPOSER toimii optimaalisella työskentelytasolla ASENNUS

9 Kuva 3.1: Eri jakkityypit vertailussa 3. ASENNUS 9

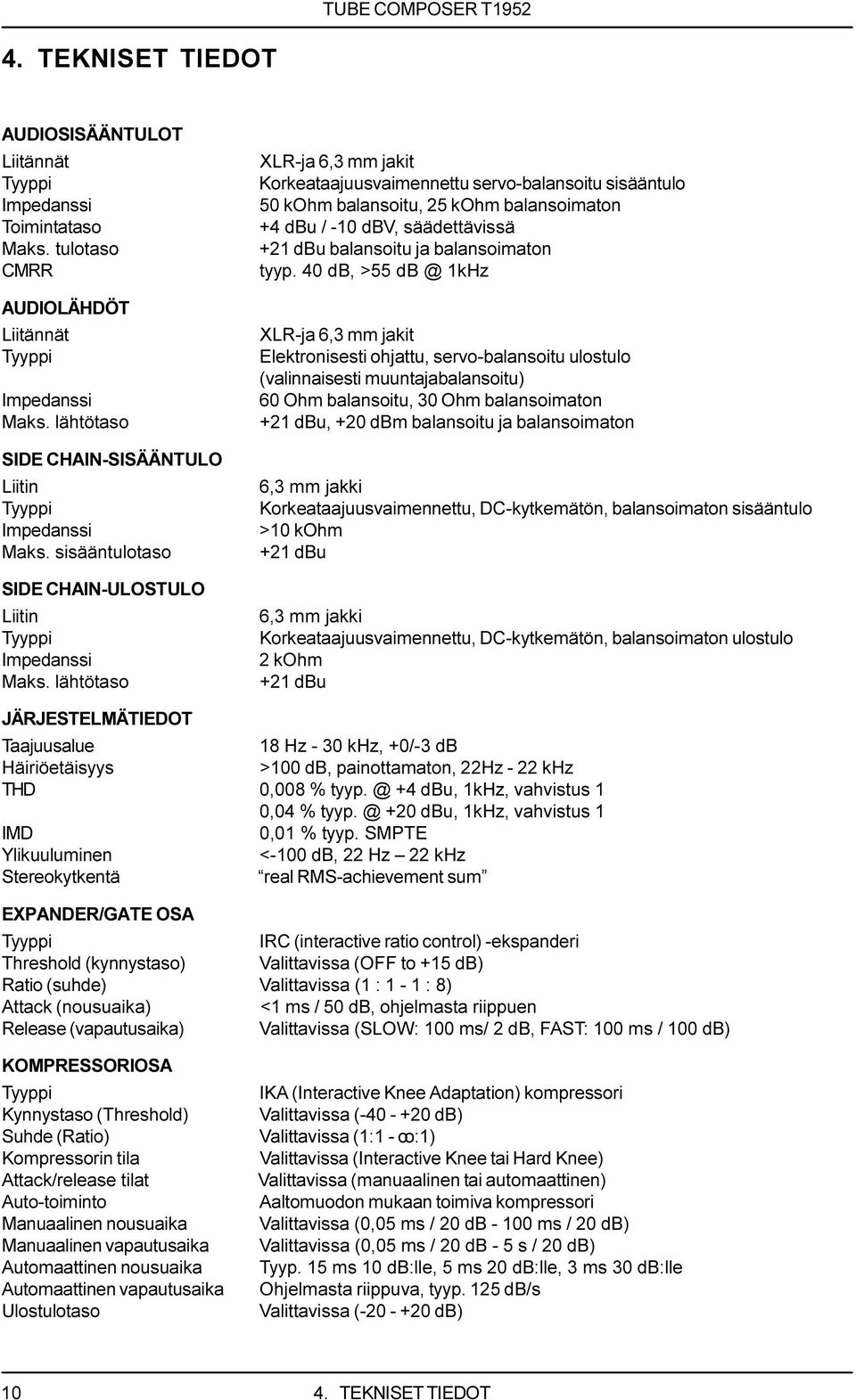

10 4. TEKNISET TIEDOT AUDIOSISÄÄNTULOT Liitännät Impedanssi Toimintataso Maks. tulotaso CMRR AUDIOLÄHDÖT Liitännät Impedanssi Maks. lähtötaso SIDE CHAIN-SISÄÄNTULO Liitin Impedanssi Maks. sisääntulotaso SIDE CHAIN-ULOSTULO Liitin Impedanssi Maks. lähtötaso XLR-ja 6,3 mm jakit Korkeataajuusvaimennettu servo-balansoitu sisääntulo 50 kohm balansoitu, 25 kohm balansoimaton +4 dbu / -10 dbv, säädettävissä +21 dbu balansoitu ja balansoimaton tyyp. 40 db, >55 1kHz XLR-ja 6,3 mm jakit Elektronisesti ohjattu, servo-balansoitu ulostulo (valinnaisesti muuntajabalansoitu) 60 Ohm balansoitu, 30 Ohm balansoimaton +21 dbu, +20 dbm balansoitu ja balansoimaton 6,3 mm jakki Korkeataajuusvaimennettu, DC-kytkemätön, balansoimaton sisääntulo >10 kohm +21 dbu 6,3 mm jakki Korkeataajuusvaimennettu, DC-kytkemätön, balansoimaton ulostulo 2 kohm +21 dbu JÄRJESTELMÄTIEDOT Taajuusalue 18 Hz - 30 khz, +0/-3 db Häiriöetäisyys >100 db, painottamaton, 22Hz - 22 khz THD 0,008 % +4 dbu, 1kHz, vahvistus 1 0,04 % +20 dbu, 1kHz, vahvistus 1 IMD 0,01 % tyyp. SMPTE Ylikuuluminen <-100 db, 22 Hz 22 khz Stereokytkentä real RMS-achievement sum EXPANDER/GATE OSA IRC (interactive ratio control) -ekspanderi Threshold (kynnystaso) Valittavissa (OFF to +15 db) Ratio (suhde) Valittavissa (1 : 1-1 : 8) Attack (nousuaika) <1 ms / 50 db, ohjelmasta riippuen Release (vapautusaika) Valittavissa (SLOW: 100 ms/ 2 db, FAST: 100 ms / 100 db) KOMPRESSORIOSA Kynnystaso (Threshold) Suhde (Ratio) Kompressorin tila Attack/release tilat Auto-toiminto Manuaalinen nousuaika Manuaalinen vapautusaika Automaattinen nousuaika Automaattinen vapautusaika Ulostulotaso IKA (Interactive Knee Adaptation) kompressori Valittavissa ( db) Valittavissa (1:1 - oo:1) Valittavissa (Interactive Knee tai Hard Knee) Valittavissa (manuaalinen tai automaattinen) Aaltomuodon mukaan toimiva kompressori Valittavissa (0,05 ms / 20 db ms / 20 db) Valittavissa (0,05 ms / 20 db - 5 s / 20 db) Tyyp. 15 ms 10 db:lle, 5 ms 20 db:lle, 3 ms 30 db:lle Ohjelmasta riippuva, tyyp. 125 db/s Valittavissa ( db) TEKNISET TIEDOT

11 LIMITTERIOSA Taso Suhde (Ratio) Tila 1 limitterityyppi Nousuaika (Attack) Vapautusaika (Release) Tila 2 limitterityyppi Nousuaika (Attack) Vapautusaika (Release) TOIMINTAKYTKIMET Slow rel./fast release SC Ext SC Mon Interactive SC suodin Auto Input/output Gain Red (punainen)/level In/out Operating level CH. 1 master/dual mono Warmth IGC (Interactive Gain Control) limitteri Valittavissa (+4 db - OFF (+22 dbu)) oo:1 clipper 0, zero 0, zero Program limiter Ohjelmasta riippuva, tyyp. <5 ms Ohjelmasta riippuva, tyyp 20 db/s Vaihtaa expander/gate-osan vapautusaikaa (release) hitaan (slow) ja nopean (fast) välillä Ottaa side-chain-sisääntulon käyttöön Kytkee side-chain-signaalin audioulostuloon ja keskeyttää normaalin audiosignaalin kulun Aktivoi Interactive Knee Adaptation -tilan Aktivoi side-chain-suotimen. Aktivoi automaattisen ja ohjelmasta riippuvan attack/release-säädön ja kytkee manuaalisen attack and release-säädön pois käytöstä. Vaihtaa tasomittarin näyttöä sisään- ja ulostulosignaalin välillä. Vaihtaa VU-mittarin näyttöä tason vaimennuksen ja sisään/ulostulosignaalin välillä Releohjattu hard bypass -kytkin kanavan aktivoimiseen. Sähkökatkon aikana laite kytkeytyy automaattisesti bypass-tilaan. Vaihtaa sisäistä toimintataajuutta +4 dbu:n ja -10 dbv:n välillä Kanavien kytkeminen stereopariksi (+4 dbu dbv) Valittavissa (+10 db db) NÄYTÖT Gain Red / In-output level VU-mittari Warmth VU-mittari Expander/gate Threshold 2 LED:iä, alla - ja yllä + Compressor Threshold 3 LED:iä, alla -, interactive 0 ja yllä + Peak limitteri Threshold 1 LED, limitterin toiminnan näyttö LIM ASETUKSET Lähtömuunnin BEHRINGER muuntimen OT-1 päivitysmahdollisuus VIRTALÄHDE Jännite USA/Kanada 120 V ~, 60 Hz GB/Australia 240 V ~, 50 Hz Eurooppa 230 V ~, 50 Hz Yleinen vientimalli V ~, V ~, Hz Käyttöteho Maks. 30 W Sulake V ~: T 1 A H V ~: T 500 ma H Virtalähde Standardi kylmälaiteliitäntä Mitat/paino Mitat (K x L x S) Paino Kuljetuspaino 3 1/2" (88,9 mm) x 19" (482,6 mm) x 8 1/2" (217 mm) n. 8 kg n. 10 kg BEHRINGER-yhtiö pyrkii jatkuvasti ylläpitämään korkeinta laatua. Tämän vuoksi teemme ajoittain muutoksia olemassa oleviin tuotteisiin/ malleihin ilmoittamatta siitä etukäteen. Tuotteen ulkonäkö ja tekniset tiedot voivat siksi poiketa tässä esitetystä. 4. TEKNISET TIEDOT 11
