6 1. JOHDANTO Hulevedet ovat rakennetuilta alueilta syntyviä valuntavesiä. Alueellisella hulevesien hallintasuunnitelmalla pyritään tunnistamaan hulevesiin kohdistuvat muutospaineet maankäytön muuttuessa sekä parantamaan suunnittelualueen hulevesien hallintaa. Työ on laadittu Turun, Liedon, Raision Ruskon sekä Kaarinan alueille, joille rakentaminen keskittyy tulevaisuudessa. Työryhmään ovat kuuluneet: Pasi Aromäki Kaarina Kaupunginarkkitehti Jouni Saario Kaarina Ympäristöpäällikkö Henna Paajanen Lieto Kunnallistekniikkapäällikkö Aki Teini Lieto Vesihuoltopäällikkö Juha Virola Raisio Toimistoarkkitehti Maria Uusitalo Raisio Suunnitteluinsinööri Markku Toivonen Turku Ympäristötoimialan johtaja Irina Nordman Turku Liikelaitosjohtaja Olli-Pekka Mäki Turku Ympäristönsuojelusuunnittelija Anna Räisänen Turku Projektityöntekijä, Ympäristötoimiala Tuuli Vesanto Turku Maisema-arkkitehti Tapio Siirto Turku Infrapalvelujohtaja Eila Kesti Turku Vastaava rakennuttaja, Infrapalvelut Timo Juvonen Varsinais-Suomen liitto Ympäristösuunnittelija Maria Timonen Varsinais-Suomen Suunnittelija ELY-keskus Pöyry Finland Oy työryhmään kuuluivat Reijo Kuivamäki (DI), Leena Sänkiaho (DI), Jouni Korkiamäki (ins. AMK), Ulla Koivisto (tek. kand), Annina Sarlos (MARK), Hanna Hirvenjousi (hortonomi AMK) ja Soile Turkulainen (FM). Tämä hulevesisuunnitelma on laadittu maankäytön suunnittelun tarpeisiin. Suunnitelmassa on esitetty toimenpide-ehdotuksia, joilla pyritään ratkaisemaan nykyisiä hulevesiongelmia samoin kuin varautumaan maankäytön muutoksen tuomiin hulevesivaikutuksiin. Tämä suunnitelma tulee huomioida kaavoituksessa (MRL 9 ja MRA 1 )sekä tarpeen mukaan myös muussa maankäytön suunnittelussa. Suunnitelma on laadittu yleiskaavatasolla, ja asemakaavatasoisessa suunnittelussa tässä esitettyjä toimenpiteitä tulee tarkentaa. Tarkastelut ja toimenpiteet on esitetty valuma-alueittain. Suunnitelmassa on tuotu esiin alueelliset erityispiirteet, jotka vaikuttavat hulevesien hallintamenetelmien valintaan. Osalla toimenpide-ehdotuksista on merkitystä myös tulvasuojelun kannalta. Koska alueiden rakenteellisilla muutoksilla voi olla kauaskantoisia vaikutuksia hulevesien johtamiseen ja käsittelyyn, toimenpide-ehdotukset tulee huomioida aluekokonaisuuksina kaavoitusprosesseissa. Maankäytön suunnittelussa ilmenevissä ristiriitatilanteissa hulevesivaikutuksia tulee arvioida paitsi tarkasteltavalla kohdealueella, myös muilla mahdollisilla vaikutusalueilla kohdealueen ympärillä. Esitetyt toimenpiteet ovat suosituksia eivätkä sitovia aluevarauksia. 6

7 2. SUUNNITTELUN LÄHTÖKOHDAT JA TAVOITTEET Alueellisessa hulevesisuunnitelmassa on selvitetty lähtökohdat yleiskaavatasoiselle hulevesien hallinnalle. Tavoitteena on tunnistaa suunnittelualueelle parhaiten soveltuvat hulevesien hallintamenetelmät, jotka voidaan huomioida yleiskaavoituksessa sekä yleiskaavojen pohjalta laadittavissa asemakaavoissa. Suunnittelualue kattaa noin 213 km 2 alueen, josta Turussa sijaitsee 122 km 2, Kaarinassa 29 km 2, Liedossa 25 km 2, Raisiossa 27 km 2 ja Ruskolla 10 km 2. Kaupunkialueilla kuivatus on perinteisesti toteutettu hulevesiviemäreillä tai sekaviemäreillä, mutta näiden menetelmien on todettu lisäävän ongelmia vastaanottavissa vesistöissä. Tiivistyvässä kaupungissa verkostojen kapasiteetti saattaa jäädä riittämättömäksi rakennettujen pintojen lisääntyessä. Yleiskaavatasoisessa hulevesisuunnitelmassa varaudutaan laajojen alueiden rakentamisesta aiheutuvaan muutokseen. Suunnittelu on suuntaa-antavaa, sillä esimerkiksi alueiden tulevasta tiiveydestä tai rakennusten sijoittelusta ei ole saatavilla tarkkaa tietoa. Suunnittelun lähtökohtana on käytetty Turun vuonna 2009 laatimaa hulevesiohjelmaa. Ohjelmassa on asetettu seuraavat periaatteet hulevesien hallinnan toteutukselle: 1. Ehkäistään hulevesien syntyä imeyttämällä niitä valuma-alueella. 2. Käsitellään hulevedet ensisijaisesti paikallisesti. 3. Vedenhankinnan kannalta tärkeillä pohjavesialueilla (luokka I) imeytetään puhtaita hulevesiä mahdollisimman paljon. 4. Lisätään hulevesien käsittelyä ja johtamista avoimissa, näkyvissä ja mahdollisimman luonnonmukaisissa järjestelmissä (ojat, tasausaltaat, lammet jne.) ja varataan siihen kaavoituksessa ja yleisten alueiden suunnittelussa tarvittavat reitit ja alueet. 5. Hidastetaan, viivytetään ja tasataan hulevesivirtaamia. 6. Suunnitellaan ja rakennetaan alueita hallitulle hulevesien tulvimiselle. 7. Rakennetaan uusien ja muotoillaan olemassa olevien avo-ojien uomia luonnonmukaisemmiksi ja säilytetään olemassa olevia puroja ja avo-ojia mahdollisuuksien mukaan. 8. Jatketaan kaupunkipurojen tilan parantamista kaupunkimaisen moninaiskäytön periaatteiden pohjalta. 9. Vesihuoltolaitoksen hulevesiviemäriverkon toiminta-alueella olevilta kiinteistöiltä hulevedet johdetaan ensisijaisesti hulevesiviemäriin. 10. Vähennetään hulevesiin joutuvia ympäristölle haitallisia aineita puuttumalla ensisijaisesti päästölähteisiin. 11. Haitallisia aineita sisältävät hulevedet puhdistetaan, jos kuormitus ylittää vastaanottavan vesistön herkkyystason. Työ on laadittu valuma-aluekohtaisena tarkasteluna. Tarkastelu on jaettu nykytilaselvitykseen, maankäytön muutosten vaikutusten arviointiin sekä toimenpidesuositusten laadintaan. Toimenpiteiden laadinnan perustana on käytetty Turun hulevesiohjelmassa esitettyä prioriteettijärjestystä. 7

8 2.1 MENETELMÄT Kirjallisuuslähteet Valuma-alueiden nykytilaselvitykset perustuvat pääosin kirjallisuuslähteistä saatuihin tietoihin. Apuna on käytetty esimerkiksi Ympäristöhallinnon selvityksiä sekä kuntien esimerkiksi kaavoitusta varten laatimia puro- ja luontoselvityksiä. Toimenpide-ehdotuksissa ja ohjeissa on viitattu pääosin Kuntaliiton vuonna 2012 laatimaan Hulevesioppaaseen. Paikkatietoanalyysit Valuma-alueiden ja -kertoimien määrittely laadittiin paikkatietomenetelmillä. Paikkatieto-ohjelmia käytettiin myös karttojen laadintaan. Kaavoitustiedot Maankäytön muutosta on arvioitu Turun kaupunkiseudun rakennemalli 2035 (RM35) selvityksessä esitettyjen kohteiden perusteella, yleiskaavatasoisilla kaavoitustiedoilla sekä asemakaavoilla. Turun osalta on hyödynnetty vuonna 2008 laadittua Viherverkkosuunnitelmaa, jossa on esitetty ojille ja puroille suoja-alueita. Haastattelut Haastatteluita käytettiin nykytilan ongelmakohteiden selvittämiseen sekä kaavoituksen vaikutusten arviointiin. Kapasiteettitarkastelu Kapasiteettitarkastelu perustuu nykyisen hulevesiverkoston tietoihin. Tarkastelussa on huomioitu erityisesti tärkeimmät rummut ja verkosto-osuudet. Kapasiteettitarkastelussa arvioitiin putkien mitoitusohjeisiin perustuen teoreettinen maksimikapasiteetti. Hulevesiverkostoja tai avouomia ei ole mallinnettu. Hulevesien hallintaratkaisujen mitoitukseen käytetään keskimäärin kerran 50 vuodessa toistuvaa rankkasadetilannetta. Maastokäynnit Maastokäynnillä tutustuttiin suunnittelualueeseen sekä arvioitiin joidenkin toimenpiteiden osalta niiden soveltuvuus maastoon. 8

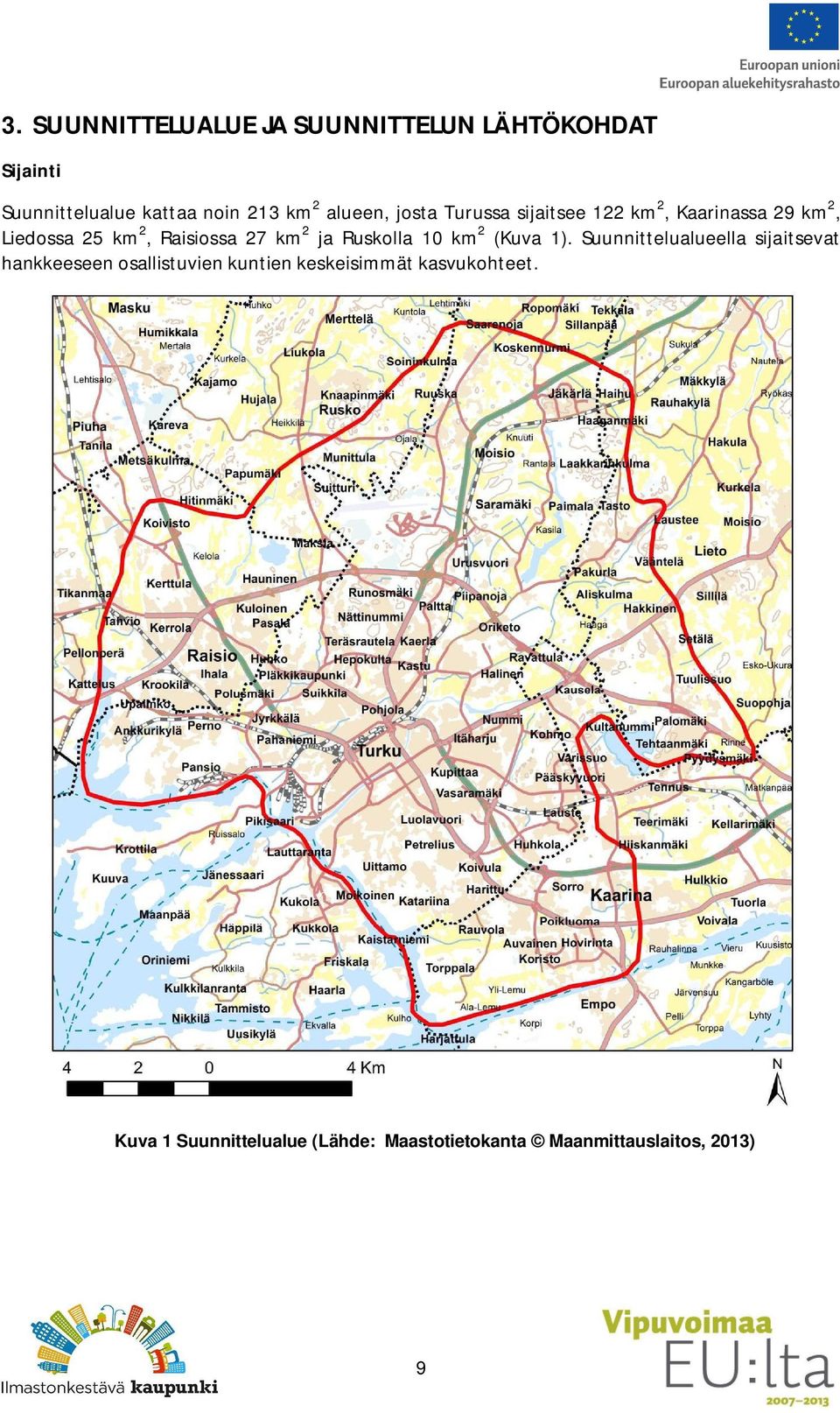

9 3. SUUNNITTELUALUE JA SUUNNITTELUN LÄHTÖKOHDAT Sijainti Suunnittelualue kattaa noin 213 km 2 alueen, josta Turussa sijaitsee 122 km 2, Kaarinassa 29 km 2, Liedossa 25 km 2, Raisiossa 27 km 2 ja Ruskolla 10 km 2 (Kuva 1). Suunnittelualueella sijaitsevat hankkeeseen osallistuvien kuntien keskeisimmät kasvukohteet. Kuva 1 Suunnittelualue (Lähde: Maastotietokanta Maanmittauslaitos, 2013) 9

10 Topografia Suunnittelualue rajautuu lännessä ja etelässä mereen. Piuhanojan, Raisionjoen, Paattistenjoen ja Aurajoen laaksot muodostavat suunnittelualueella alavia laaksoja. Kaakko-luodesuuntainen harju Skanssista lentokentälle ja kalliosaarekkeet muodostavat alueen korkeimmat kohteet (Kuva 2). Korkeuserot vaihtelevat merenpinnasta noin 90 metriin. Valuma-alueiden määrittelyyn käytettiin laserkeilattua 2mx2m pintamallia (Maanmittauslaitos, 2012) ja kartoissa on esitetty Maastotietokannan korkeuskäyrät (Maanmittauslaitos, 2012). Kuva 2 Suunnittelualueen topografia (Lähde: Korkeusmalli 2 m Maanmittauslaitos, 2013) 10

11 Maaperä Maaperäaineistona käytettiin Geologian tutkimuskeskuksen maaperäkarttaa (Geologian tutkimuskeskus, 2012), joka kuvaa maaperätietoa yhden metrin syvyydeltä (Kuva 3). Suunnittelualueella esiintyy pääosin savea sekä kalliota. Kaakkois-luodesuuntaisella harjumuodostumalla esiintyy hiekkaa ja suoalueilla turvetta. Osalla alueista ei ole saatavissa maaperätietoja. Esimerkiksi satama-alueet ovat pääosin täyttömaata, eikä alkuperäistä maaperätietoa ole siten esitetty karttaaineistossa. 11

12 Kuva 3 Suunnittelualueen maaperä (Lähde: Maaperäkartta 1: GTK) Pintavedet Kuva 4 Rannikon kallioita (Kuva Annina Sarlos) Suunnittelualue rajautuu etelässä ja lännessä mereen ja kuuluu Saaristomeren rannikkoalueen vesistöalueeseen. Suunnittelualueella sijaitsee osittain vain yksi järvi, Littoistenjärvi, ja kolme patoallasta: Maarian allas, Haunisten allas sekä Raisionjoen patoallas. Alueen halki kulkee neljä jokea: Piuhanoja, Ruskonjoki, jonka nimi vaihtuu kuntien rajalla Raisionjoeksi, Aurajoki ja Paattistenjoki. Muut uomat ovat joko puroja tai noroja (Kuva 5). Tiedot vesistöistä on koottu pääosin ympäristöhallinnon OIVA ja HERTTA - ympäristö- ja paikkatietopalvelusta. Hankkeessa hyödynnettiin myös alueelta laadittuja pintavesiselvityksiä. 12

13 Munittulan pohjavesialue Antintalon pohjavesialue Lentokentän pohjavesialue Huhtamäen pohjavesialue Kupittaan pohjavesialue Kaarningon pohjavesialue Kuva 5 Suunnittelualueen valuma-aluejako, pintavedet, pohjavesialueet, hulevesiverkostot sekä luonnonsuojelualueet (Maastotietokanta Maanmittauslaitos, 2013, OIVA-tietokanta, 2013) 13

14 Kuva 6 Aurajoen ranta, Turku (Kuva Annina Sarlos) Pohjavedet Suunnittelualueella sijaitsee kuusi pohjavesialuetta: Munittula 1,81km 2, Antintalo 2,81 km 2, Lentokenttä 0,95 km 2, Huhtamäki 1,41 km 2 ja Kaarninko 2,2 km 2 (yhteensä 8,5 km 2 ). Kupittaan paineelliselle pohjavesialueelle ei ole tehty rajausta. Hulevesien hallintaan liittyvät paineet painottuvat Kupittaan, Lentokentän, Huhtamäen ja Kaarningon pohjavesialueille (Kuva 5). Tiedot pohjavesistä on koottu ympäristöhallinnon OIVA - ympäristö- ja paikkatietopalvelusta. Hankkeessa hyödynnettiin myös alueelta laadittuja pohjavesiselvityksiä esimerkiksi vuonna 2009 laadittua Turun, Kaarinan ja Ruskon pohjavesialueiden suojelusuunnitelmaa (Joronen, 2009). Luonnonsuojelukohteet Luonnonsuojelukohteet, luonnonsuojeluohjelmien kohteet ja Natura-alueet saatiin ympäristöhallinnon OIVA - ympäristö- ja paikkatietopalvelusta. Lisäksi lähteenä on alueelta laadittuja luonto- ja puroselvityksiä. Työssä huomioitiin erityisesti kohteet, joilla hulevesien hallinta saattaa aiheuttaa ongelmia ja suunnittelussa tunnistettiin hulevesien hallinnan kannalta merkittävät kohteet (Kuva 5). 14

15 Kuva 7 Raisionlahden suojelualue (Kuva Annina Sarlos) Maankäyttö Nykyinen maankäyttö perustuu maanmittauslaitoksen maastotietokannan paikkatietoaineistoon (2012) sekä asemakaavatietoihin. Hulevesiverkosto Suunnittelualueella on lähes 900 km hulevesiverkostoa. Lisäksi alueen kuivatus on hoidettu avoojin sekä rummuilla. Näistä osa on kuntien, osa vesilaitosten ja osa liikenneviraston vastuulla. Turun keskustan sekaviemärin pituus on noin 55 km. Tiedot hulevesiverkostosta saatiin hankkeeseen osallistuneilta kunnilta, VR:n rumpurekisteristä ja ELY-keskuksen rekistereistä. 15

16 4. HULEVESIEN HALLINTA Hulevesien muodostumiseen ja valuntaominaisuuksiin vaikuttavat esimerkiksi läpäisemättömien pintojen määrä, maaperä ja pintojen kaltevuus. Tietyltä alueelta muodostuvaa valuntaa ja hulevesivirtaamaa arvioidaan määrittämällä alueelle valuntakerroin. Valuma-alueilta selvitettiin alueen nykyiseen maankäyttöön perustuvat valuntakertoimet sekä tulevaan maankäyttöön perustuvat valuntakertoimet. Maankäyttöön perustuen arvioitiin suuntaa-antavasti alueilta aiheutuva vesistökuormitus nykytilanteessa sekä tulevalla maankäytöllä. 4.1 MAANKÄYTTÖ JA VALUNTAKERTOIMET Nykyiseen maankäyttöön perustuva valuntakerroin määriteltiin käyttämällä maastotietokannasta saatuja rakennusten sekä teiden sijaintitietoja. Paikkatieto-ohjelmalla laskettiin rakennusten pintaalat sekä teiden pituudet. Teiden leveyksiksi arvioitiin 10m. Piha-alueiden pinta-alojen arviot perustuivat oletukseen, että pihan pinta-ala on kaksi kertaa yhtä suuri kuin kattopinta-ala. Kerrointa voidaan kasvattaa teollisuus- ja liikekeskuksille, joilla piha-alueet ovat huomattavasti rakennuksia laajempia. Esimerkiksi lentokentän ja logistiikkakeskusten alueille kerroin on arvioitu erikseen. Valuntakertoimet laskettiin taulukossa 1 esitettyjen kertoimien mukaan. Taulukko 1 Valuntakertoimen arvointi, nykytila Maankäyttö Valuntakerroin Rakennus 1,0 Tie 0,8 Piha 0,6 Muut alueet, rakentamattomat alueet 0,1 Menetelmän on todettu olevan tarkkuudeltaan sopiva tässä mittakaavassa tehtyyn tarkasteluun. 4.2 MAANKÄYTÖN MUUTOSTEN VAIKUTUSTEN ARVIOINTI Maankäytön muutosten vaikutus valuntakertoimiin käytiin läpi aluekohtaisesti. Alueille arvioitiin nykyinen ja rakentamisen jälkeinen valuntakerroin. Tulevan valuntakertoimen määritys perustuu taulukossa 2 esitettyihin maankäyttöalueille annettuihin arvoihin. Arviot ovat suuntaa-antavia, sillä yleiskaavatasoisten kaavoitustietojen perusteella ei voida tietää esimerkiksi tulevaa katettujen pintojen pinta-alaa. 16

17 Taulukko 2 Valuntakertoimen määrittäminen maankäytön mukaan Maankäyttö Valuntakerroin Harva pientaloalue 0,1-0,2 Tiivis pientaloalue 0,15-0,25 Hyvin tiivis pientaloalue 0,2-0,3 Rivi- tai pienkerrostaloalue, väljä kerrostaloalue Tiivis kerrostaloalue, teollisuusja liikealueet, koulut 0,3-0,5 0,4-0,6 Hyvin tiivis kerrostaloalue 0,5-0,8 Puisto 0,15-0,25 Metsä 0,05-0,2 Liikennealue asfaltoitu 0,7-0,8 Liikennealue sora 0,35-0,4 Pelto, niitty, nurmi 0,15-0,35 Sorakentät 0,2-0,4 Vesi VEDENLAATU JA KUORMITUS Kuormituksen muutos on esitetty sanallisesti käsiteltyjen muutosalueiden yhteydessä, mikäli muutoksen on todettu olevan merkittävä. Arvio perustuu kirjallisuustietoihin, taulukon 3 mukaisiin suuntaa antaviin maankäytön mukaisiin kuormitusarvoihin sekä mahdollisiin pistekuormittajiin. Lisäksi huomioidaan alueilla mahdollisesti suoritetut vedenlaatumittaukset. 17

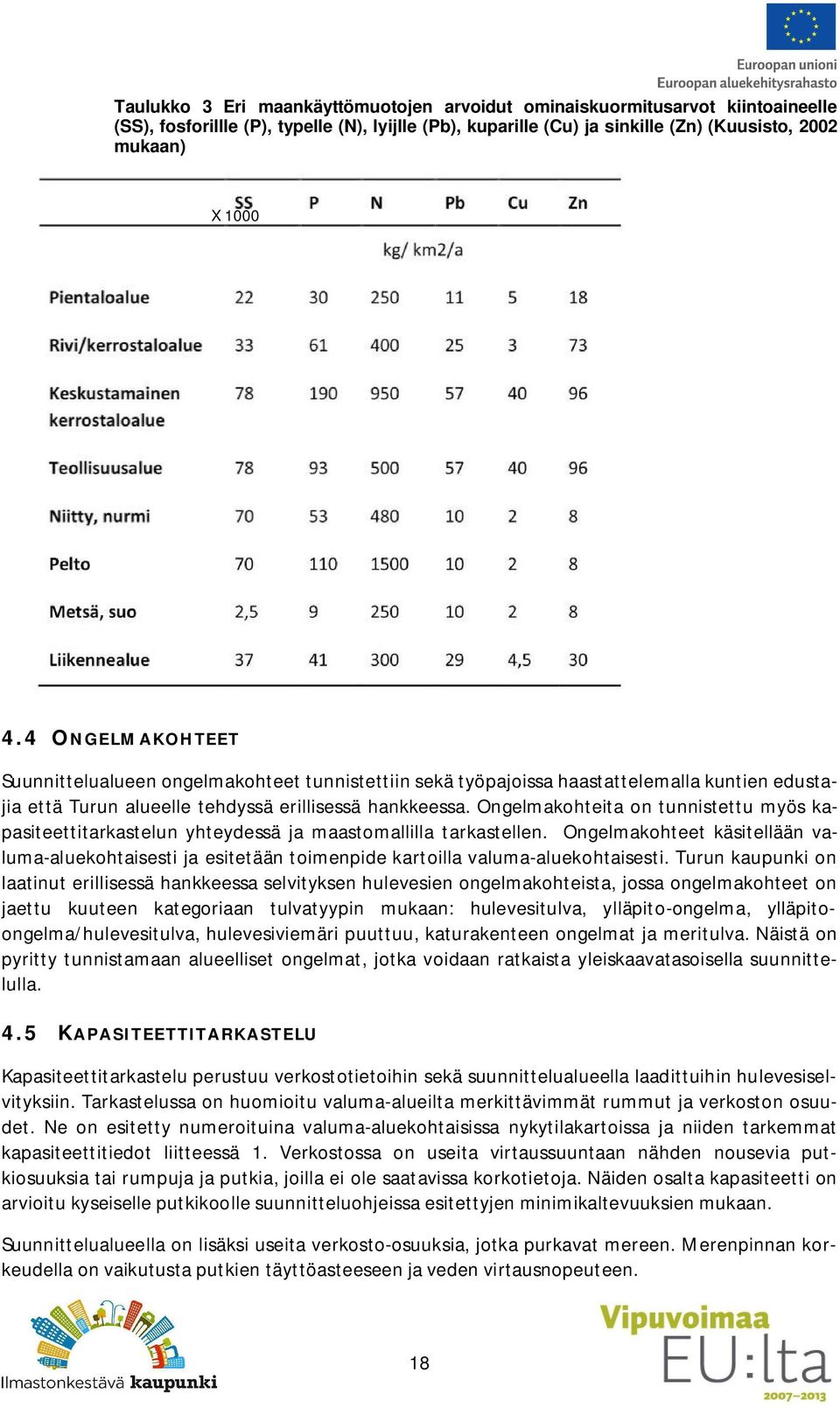

18 Taulukko 3 Eri maankäyttömuotojen arvoidut ominaiskuormitusarvot kiintoaineelle (SS), fosforillle (P), typelle (N), lyijlle (Pb), kuparille (Cu) ja sinkille (Zn) (Kuusisto, 2002 mukaan) X ONGELMAKOHTEET Suunnittelualueen ongelmakohteet tunnistettiin sekä työpajoissa haastattelemalla kuntien edustajia että Turun alueelle tehdyssä erillisessä hankkeessa. Ongelmakohteita on tunnistettu myös kapasiteettitarkastelun yhteydessä ja maastomallilla tarkastellen. Ongelmakohteet käsitellään valuma-aluekohtaisesti ja esitetään toimenpide kartoilla valuma-aluekohtaisesti. Turun kaupunki on laatinut erillisessä hankkeessa selvityksen hulevesien ongelmakohteista, jossa ongelmakohteet on jaettu kuuteen kategoriaan tulvatyypin mukaan: hulevesitulva, ylläpito-ongelma, ylläpitoongelma/hulevesitulva, hulevesiviemäri puuttuu, katurakenteen ongelmat ja meritulva. Näistä on pyritty tunnistamaan alueelliset ongelmat, jotka voidaan ratkaista yleiskaavatasoisella suunnittelulla. 4.5 KAPASITEETTITARKASTELU Kapasiteettitarkastelu perustuu verkostotietoihin sekä suunnittelualueella laadittuihin hulevesiselvityksiin. Tarkastelussa on huomioitu valuma-alueilta merkittävimmät rummut ja verkoston osuudet. Ne on esitetty numeroituina valuma-aluekohtaisissa nykytilakartoissa ja niiden tarkemmat kapasiteettitiedot liitteessä 1. Verkostossa on useita virtaussuuntaan nähden nousevia putkiosuuksia tai rumpuja ja putkia, joilla ei ole saatavissa korkotietoja. Näiden osalta kapasiteetti on arvioitu kyseiselle putkikoolle suunnitteluohjeissa esitettyjen minimikaltevuuksien mukaan. Suunnittelualueella on lisäksi useita verkosto-osuuksia, jotka purkavat mereen. Merenpinnan korkeudella on vaikutusta putkien täyttöasteeseen ja veden virtausnopeuteen. 18

19 5. TOIMENPIDESUOSITUKSET Arvio tarvittavista toimenpiteistä tehtiin sekä alueellisille hallintamenetelmille (Kappale 5.2) että uusille kaava-alueille (Kappale 5.3). Pääperiaatteena on, että alueellisilla menetelmillä vastataan nykyisiin ongelmiin ja parannetaan hulevesien johtamista nykyisissä avouomissa. Kaava-alueiden sisäisillä toimenpiteillä pyritään säilyttämään virtaamaolosuhteet rakentamista edeltävällä tasolla. Turun kaupungin hulevesiohjelmassa on esitetty prioriteettijärjestys, jonka mukaan hulevesiä tulee ensisijaisesti käsitellä ja johtaa: I Ensisijaisesti hulevedet käsitellään ja hyödynnetään syntypaikallaan. Jos maaperän laatu ja muut olosuhteet sallivat, hulevedet imeytetään syntypaikalla. Jos hulevesiä ei voi imeyttää, mahdollisuuksien mukaan huleveden virtaamaa hidastetaan tai viivytetään viheralueella ennen sen pois johtamista. II Hulevedet johdetaan pois syntypaikaltaan hidastavalla ja viivyttävällä järjestelmällä. Jos hulevesiä ei voi imeyttää tai viivyttää syntypaikallaan, vaan vedet on johdettava viheralueilta eteenpäin, se tehdään hidastaen ja viivyttäen vesien kulkua ojien, tasausaltaiden ja lampien avulla, joissa vesi pääsee imeytymään maahan, pidättymään kasvillisuuteen ja haihtumaan ilmaan. III Hulevedet johdetaan pois syntypaikaltaan hulevesiviemärissä viheralueilla sijaitseville hidastus- ja viivytysalueille ennen ojiin tai vesistöön (puroihin) johtamista. Jos hulevesiä ei voi imeyttää eikä johtaa viheralueilta eteenpäin hidastavalla ja viivyttävällä järjestelmällä, vedet johdetaan putkella eteenpäin. Hulevedet kuitenkin käsitellään jollakin vesiä hidastavalla ja viivyttävällä järjestelmällä ennen kuin ne johdetaan lopullisesti kaupunkipuroon. IV Hulevedet johdetaan hulevesiviemärissä suoraan vastaanottavaan vesistöön. Jos hulevesiä ei voi imeyttää eikä viivyttää viheralueilla ennen vastaanottavaa vesistöä, ne johdetaan putkella suoraan vesistöön. Toimenpidesuosituksissa on pyritty noudattamaan prioriteettijärjestystä - huomioiden alueiden erityispiirteet sekä suunnittelutarkkuus. Yleiskaavatasolla voidaan vaikuttaa erityisesti hulevesien viivyttämiseen ja imeyttämiseen sekä avouomien käyttämiseen hulevesien johtamiseen. Taulukossa 4 on esitetty menetelmiä, joilla voidaan hallita hulevesien määrää ja niiden vaikutusta hulevesitulvien ehkäisyyn, virtaaman tasaamiseen ja eroosion ehkäisyyn sekä pohjaveden muodostumiseen. Taulukossa 4 on esitetty hallintamenetelmille kaavoituksen suunnittelutaso, joilla menetelmän suunnittelu tehdään. Uusilla alueilla tulisi suosia läpäiseviä päällysteitä ja viherkattoja, mutta niiden vaikutuksen arvioiminen voidaan huomioida vasta asemakaavatasolla. Myös hulevesien johtamismenetelmiin vaikutetaan asemakaavatasoisessa suunnittelussa, jossa voidaan tehdä tarkempia kuivatussuunnitelmia ja aluevarauksia esimerkiksi viherpainanteille. Eri menetelmiä on kuvattu kappaleessa 5.1, mutta yksityiskohtaisempaa lisätietoa käytettävistä menetelmistä ja niiden mitoituksesta on saatavilla esimerkiksi Kuntaliiton Hulevesioppaasta (2012). 19

20 Taulukko 4 Hulevesien määrällinen hallinta (Kuntaliitto, 2012). Hulevesitulvien estäminen Virtaamien tasaaminen ja eroosion ehkäisy Imeytyminen ja pohjaveden muodostuminen Suunnittelutaso A =asemakaava Y = yleiskaava Hulevesien vähentäminen Läpäisevät päällysteet A Viherkatot A Imeytyskaivannot Y/A Imetyspainanteet Y/A Hulevesien johtaminen Kourut A Viherpainanteet A Rakennetut kanavat ja purot Hulevesien viivyttäminen Y/A Kosteikot Y Lammikot Y Viivytyspainanteet Y Viivytyskaivannot ja säiliöt Y 3 Merkittävä positiivinen vaikutus 1 Alhainen positiivinen vaikutus 2 Keskitasoinen positiivinen vaikutus 5.1 HALLINTAMENETELMÄT HULEVESIEN VÄHENTÄMINEN Pintavalunnan pienentäminen toteutetaan käytännössä vähentämällä läpäisemättömiä pintoja. Alueiden suunnittelulla, esimerkiksi teiden tai rakennusten sijoittelulla, voidaan vaikuttaa merkittävästi läpäisemättömän pinnan määrään. Markkinoilla on saatavilla myös erilaisia läpäiseviä päällysteitä ja viherkattoja (Kuva 8). Näillä menetelmillä voidaan pienentää sateista syntyvää välitöntä valuntaa ja lisätä huleveden ns. painannesäilyvyyttä. Kun kyseessä on pieni tai keskisuuri sadetapahtuma, voidaan pinnoitteilla vaikuttaa merkittävästi valuntaan, mutta rankkasadetilanteissa hyöty jää pieneksi. Tämän takia läpäisevien materiaalien lisäksi alueilla tarvitaan myös tulvareitit ja ylivuotorakenteet. Mitoitus ja vaikutukset voidaan arvioida korttelitasoisissa suunnitelmissa. 20

21 Kuva 8 Viherkattokasveja ja läpäisevä kivetys (Kuva: Leena Sänkiaho) HULEVESIEN HYÖDYNTÄMINEN SYNTYPAIKALLAAN Hulevettä voidaan hyödyntää syntypaikallaan esimerkiksi imeyttämällä vettä pohjavedeksi tai käyttämällä hulevettä kasteluvetenä. Hulevesien imeyttäminen pohjavedeksi voidaan toteuttaa alueilla, joilla maaperä on vettä läpäisevää. Imeytys voidaan toteuttaa joko maanpäällisillä avoimilla tai maanalaisilla teknisillä imeytysrakenteilla. Maanpäälliset imeytysrakenteet voivat olla esimerkiksi kenttiä, painanteita ja altaita. Maanalaiset menetelmät voidaan toteuttaa esimerkiksi kaivoilla tai maanalaisilla säiliöillä. Imeytymistä voidaan parantaa poistamalla kiintoaine imetysrakennetta ennen sijaitsevalla laskeutusaltaalla, tasauskaivolla tai kasvillisuuden peittämällä pintavalutuskaistalla. Biosuodatuksella, jossa imeytysrakenteen pinnalla on orgaaninen maakerros ja kasvillisuutta, voidaan parantaa veden laatua ja imeytymistä maaperään. Imeytysrakenteet voivat toimia myös suodattimina, joista vedet johdetaan salaojia pitkin eteenpäin. Tällöin tavoitteena on hulevesien viivytys ja laadun parantaminen. Imetysrakenteet tulee varustaa ylivuotorakenteilla ja tulvareiteillä. Hulevesien imeyttämisen toimivuuden arviointi yleiskaavatasolla voidaan tehdä yleispiirteisesti maaperä- ja pohjavesitietojen perusteella. Suunnittelualueella sijaitsee kuusi pohjavesialuetta, joilla imeyttämismahdollisuudet ja riskit tulee arvioida alueiden maankäytön suunnittelussa. Imeytysrakenteen tarkemmassa mitoituksessa huomioidaan tarvittava viivytystilavuus, pohjaveden pinnan taso sekä maaperän vedenläpäisevyysominaisuudet. Yleiskaavatasolla voidaan arvioida tilantarve ja imeytykseen soveltuvat alueet. Sadeveden hyötykäyttömahdollisuudet kaupunkialueilla ovat rajalliset. Vettä voidaan hyödyntää kasvukaudella istutusten kasteluvetenä tai vedet voidaan johtaa esimerkiksi sadepuutarhoihin (Kuva 9). Kasteluveden hyötykäyttö voidaan toteuttaa myös erilaisten viivytysratkaisujen yhteyteen. Hyötykäyttömahdollisuuksien arviointi voidaan toteuttaa asemakaavatasolla. Suomessa sadeveden kerääminen ja käyttö kotitalouksissa esimerkiksi wc:n huuhteluvetenä ei ole teknistaloudellisesti kannattavaa alueilla, joilla on keskitetty vesihuolto. 21

22 Kuva 9 Sadepuutarha (Kuva Leena Sänkiaho) HULEVESIEN JOHTAMINEN HIDASTAVILLA JA VIIVYTTÄVILLÄ JÄRJESTELMILLÄ Hulevesien johtamisjärjestelmät, joilla hulevesiä voidaan viivyttää, ovat esimerkiksi viherpainanteet tai avo-ojat. Avo-ojien muotoilulla, kuten pohjapadoilla tai ojan mutkittelulla, voidaan vaikuttaa virtaamaan. Ojien yhteyteen on syytä myös varata alueita, joille tulvatilanteissa vedet voivat hallitusti tulvia. Yleiskaavatasolla voidaan vaikuttaa erityisesti hulevesien johtamiseen puroissa ja kanavissa sekä osoittaa alueita, joilla virtaamaa voidaan hidastaa tai viivyttää. Tulvatasanteiden säästäminen tai rakentaminen purojen varteen lisäävät purojen kapasiteettia ja vähentävät tulvariskiä sekä ala- että yläjuoksulla. Yleiskaavatasolla voidaan esittää näiden alueiden sijainti. 22
