1 Pikaohje QPR-käyttöön SOTE-arkkitehtuuri QPR-pikaohje

2 Sisältö Aloittaminen Peruskomennot Elementtien hallinnointi Mallihierarkian rakentaminen Tätä ohjetta täydentää mallinnuskäsikirja, joka kuvaa millaisia kuvia ainakin kannattaa tehdä QPR-pikaohje

3 Aloittaminen 3

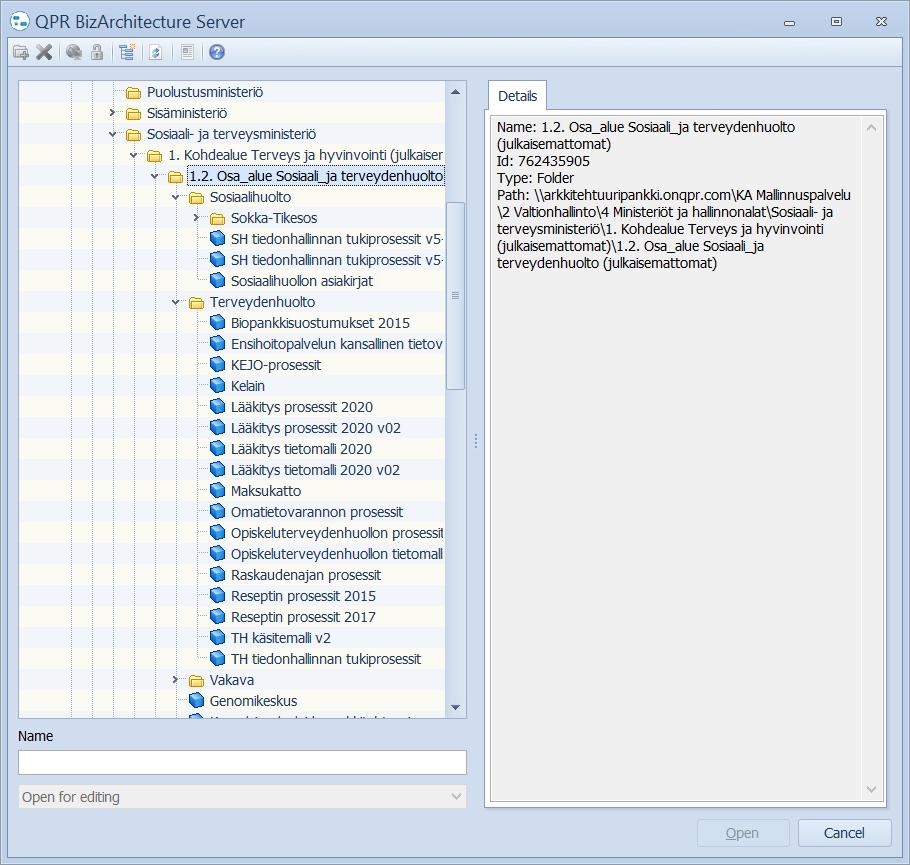

4 Asenna QPR ja avaa sopiva malli asenna QPR ohjeiden mukaan QPR-ympäristö on seuraavanlainen tietokoneellasi on asennettuna mallinnus-client mallit ovat yhteisellä serverillä eli arkkitehtuuripankki.onqpr.com yhteisellä serverillä on useita malleja, sinun on tiedettävä, mitä mallia missäkin tilanteessa kuuluu käyttää 4

5 Mihin malliin kuvaukset tehdään? Suurimmaksi osaksi työtä jatketaan aikaisemmin tehtyyn malliin selvitä mallin käyttötarkoitus mallin omistajalta tai QPR-pääkäyttäjältä, älä aloita tekemistä johonkin Jos työsi ei luonnostaan ole osa jotain muuta kokonaisarkkitehtuuria, tee kuvaukset omaan malliin. Malli kannattaa tehdä jonkun toisen mallin pohjalta SOTE KA Pohja on malli, joka on tyhjennetty. Siellä on käytössä vuoden 2009 mallipohja eikä siellä ole sisältöä SOTE KA Master v1.0 on malli, joka sisältää keskeisimmät yhteiskäyttöiset elementit (kuten tietojärjestelmät). Huom. tämä ei ole vielä valmis ( tilanne) Mallit tehdään vanhaan mallipohjaan (vuoden 2009) toistaiseksi. Tiedämme kyllä, että uusi (vuoden 2016) on olemassa QPR-pikaohje

6 Peruskomennot 6

7 Mallinnusvälineen työtilat Täällä piirretään Täällä hallinnoit elementtejä 7

8 Flow chart näkymä 8

9 Navigator view-näkymä Täällä hallinnoit elementtejä eli: - voit editoida niiden attribuutteja, kuten Description - voit ryhmitellä elementtejä, esim. Lait Lakiryhmien alle - voit poistaa tarpeettomia elementtejä 9

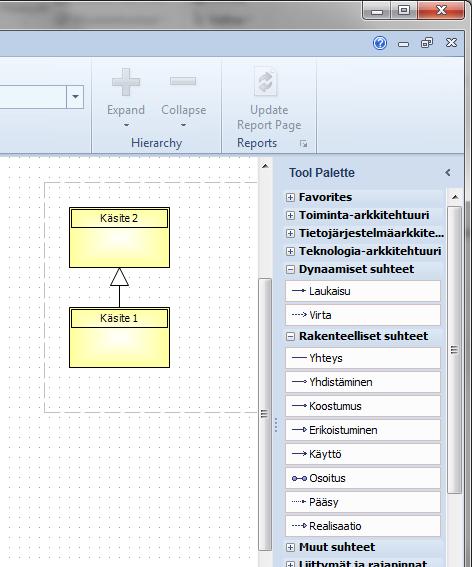

10 Peruspiirtäminen 1. Valitse haluamasi piirroselementit. 2. Myös erilaiset yhteystyypit ovat Tool Palettessa (näitä on muutamassa eri ryhmässä). Etsi haluamasi. 10

11 Huolehdi että yhteydet kiinnittyvät kunnolla elementteihin Tuppaa yhteyttä paikalleen kunnes elementti muuttuu punaiseksi. Tee tämä yhteyden molemmille päille. 11

12 Luodut elementit löytyvät Navigator-view:stä Elementtityypeittäin Aakkosjärjestyksessä Riippuen elementistä hieman erilaisia attribuutteja näkyvissä 12

13 Elementin ominaisuuksien käsittely Description täällä Missä kaavioissa elementti on käytössä 13

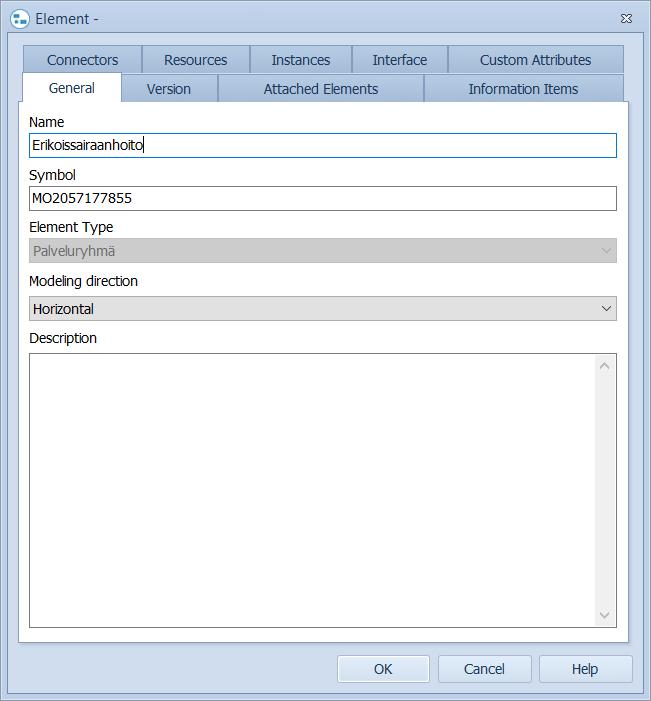

14 Palveluryhmä tai muut hierarkkiset elementit joutuu luomaan pidemmän kaavan kautta Valitse listasta tai lisää uusi Anna elementille nimi 14

15 Elementtien hallinnointi 15

16 Elementtien käsittely melkein kaikkien elementtien kohdalla QPR tarjoaa josko haluaisit käyttää aikaisemmin luotua silloin saat näkyviin kuvan (A) valintalistan voit toki silti luoda kokonaan uuden elementin saman elementin käyttöön on kaksi muutakin tapaa voit kopioida niitä (elementti kerrallaan on turvallisinta) voit raahata niitä navigator-view:stä, kun avaat sen omaan ikkunaan A QPR-pikaohje

17 Et voi kopioida useampia elementtejä kerralla Jos kopioit kuvassa näkyvät kaksi elementtiä ja niiden väliset suhteet, QPR tekee näistä kaikista uuden kopion arkkitehtuurin pihvi on kuitenkin käyttää samaa elementtiä eri kuvissa Elementit joutuu kopioimaan yksi kerrallaan emme ole keksineet, miten niiden välillä olevan nuolen saa kopioitumaan joskus nuolen saa piirrettyä uudestaan, mutta ei aina (Realisaatiota ei voi piirtää uudestaan toiseen kuvaan) QPR-pikaohje

18 Käy välillä silti tarkastamassa onko tuplia syntynyt syystä tai toisesta 18

19 Elementin poistaminen Elementin valitseminen kuvasta ja näppäin del poistaa elementin ainoastaan kuvasta, mutta jättää elementin hakemistoon Elementin Properties-näkymän avaaminen ja siellä olevan Deleten painaminen poistaa elementin kokonaan Navigator view:ssä elementin poistaminen delete-näppäimellä poistaa se kokonaan täällä voit myös valita (multi-select) useampia elementtejä ja poistaa ne kerralla QPR-pikaohje

20 Ennen kuin poistat elementin, tarkasta onko se käytössä Valitse elementti ja avaa se käskyllä Set element properties. Tarkasta missä elementti on käytössä (Instances). 20

21 Mallihierarkian rakentaminen 21

22 Navigointimalli (JHS) Tehty elementillä Dimensio 22

23 Siirtyminen hierarkiassa: Down to Child Diagram ja Up to Parent Diagram Voit siirtyä myös klikkailemalla näitä. 23
