1 Endomines Oy:n kaivospiirien ja kaivospiirihakemusten melumallit Pohjois-Karjalassa Jyväskylän yliopisto Ympäristöntutkimuskeskus Tutkimusraportti 26/2013 Toni Keskitalo Jyväskylä 2013

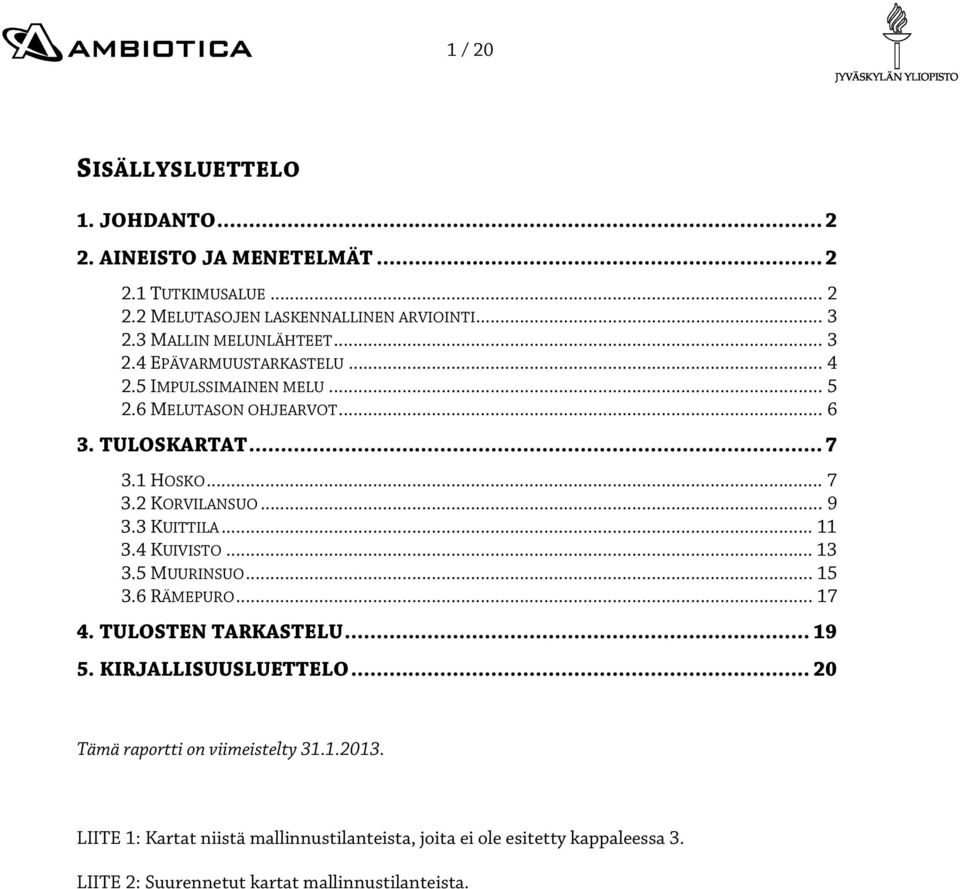

2 1 / 20 SISÄLLYSLUETTELO 1. JOHDANTO AINEISTO JA MENETELMÄT TUTKIMUSALUE MELUTASOJEN LASKENNALLINEN ARVIOINTI MALLIN MELUNLÄHTEET EPÄVARMUUSTARKASTELU IMPULSSIMAINEN MELU MELUTASON OHJEARVOT TULOSKARTAT HOSKO KORVILANSUO KUITTILA KUIVISTO MUURINSUO RÄMEPURO TULOSTEN TARKASTELU KIRJALLISUUSLUETTELO Tämä raportti on viimeistelty LIITE 1: Kartat niistä mallinnustilanteista, joita ei ole esitetty kappaleessa 3. LIITE 2: Suurennetut kartat mallinnustilanteista.

3 2 / JOHDANTO Tutkimuksessa on tarkasteltu laskennallisesti Endomines Oy:n Pohjois-Karjalaan sijoittuvien kaivossuunnitelmien aiheuttaman melun (louhinta, louheen siirto, räjäytykset ja toimintaan liittyvä liikenne) leviämistä. Tarkasteltavina olivat Rämepuron kaivospiiri sekä Hoskon, Korvilansuon, Kuiviston, Kuittilan ja Muurinsuon kaivospiirihakemuksien alueet. Jyväskylän yliopiston ympäristöntutkimuskeskus Ambiotican tutkija Toni Keskitalo laati laskennassa käytetyt maastomallit, suoritti melulaskennat ja kirjoitti raportin. Selvityksessä käytetyt pohjakartat sekä maastoaineisto (korkeustieto, rakennukset, vesistöt) on Maanmittauslaitoksen avointa aineistoa, elokuu (MML 2012) 2. AINEISTO JA MENETELMÄT 2.1 Tutkimusalue Pohjois-Karjalan Endomines Oy:n kaivospiirin alue sijaitsee niin sanotulla vihreäkivivyöhykkeellä, joka sijoittuu Ilomantsin alueelle ja jatkuu valtakunnan rajan yli pohjoiskoilliseen Kostamuksen vihreäkivivyöhykkeelle ja etelään lähes Laatokan pohjoisrannalle saakka. Kartta Suomessa sijaitsevasta alueesta on kuvassa 1. Suomen alueella sijaitsevan vyöhykkeen pituus on noin 80 km ja leveys noin 5km. Kuva 1. Tutkimuksessa mukana olleiden kaivospiirien ja kaivospiirihakemuksien melumallinnusalueiden sijainnit, pohjoisesta alkaen Hosko, Kuivisto, Rämepuro, Muurinsuo, Korvilansuo ja Kuittila.

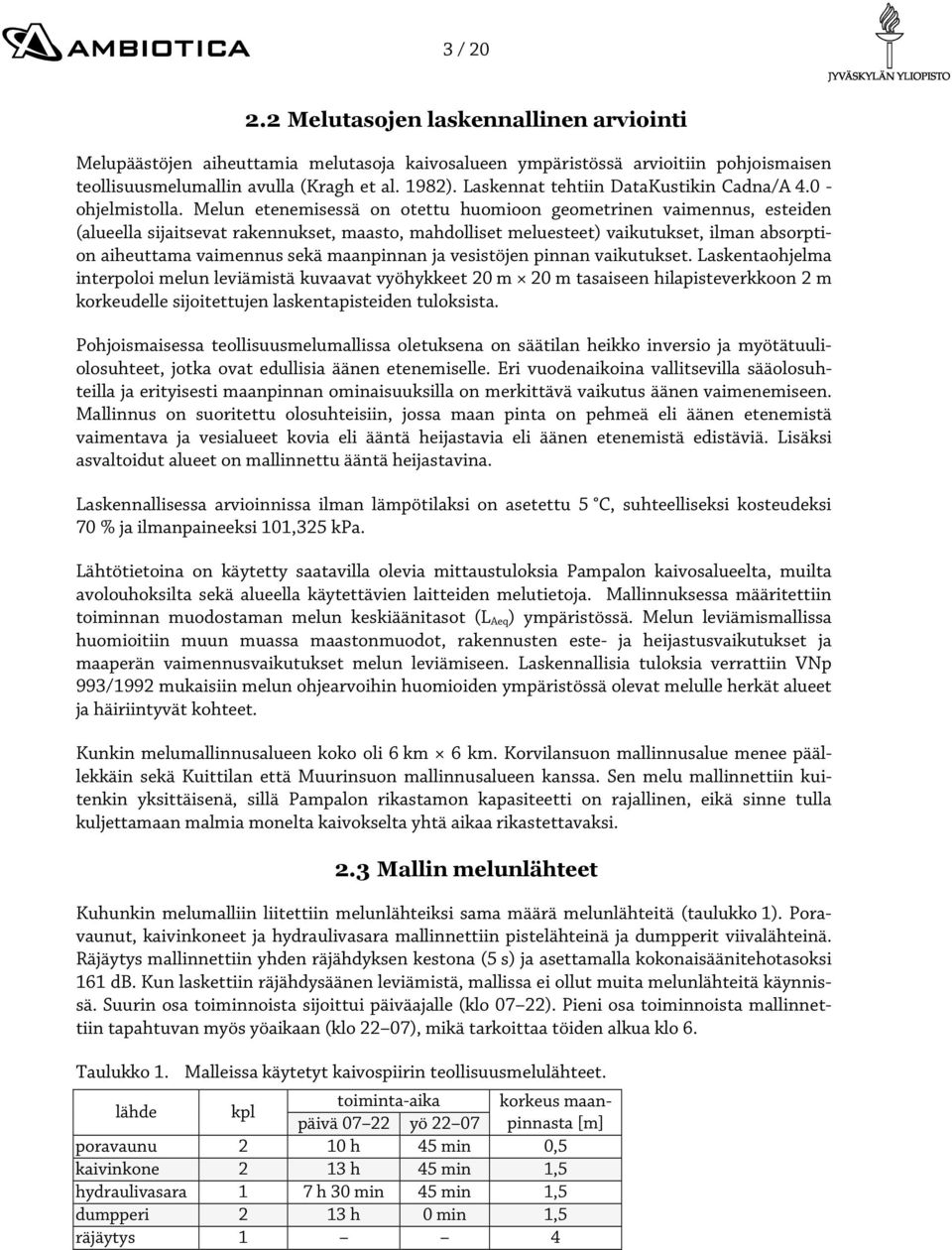

4 3 / Melutasojen laskennallinen arviointi Melupäästöjen aiheuttamia melutasoja kaivosalueen ympäristössä arvioitiin pohjoismaisen teollisuusmelumallin avulla (Kragh et al. 1982). Laskennat tehtiin DataKustikin Cadna/A ohjelmistolla. Melun etenemisessä on otettu huomioon geometrinen vaimennus, esteiden (alueella sijaitsevat rakennukset, maasto, mahdolliset meluesteet) vaikutukset, ilman absorption aiheuttama vaimennus sekä maanpinnan ja vesistöjen pinnan vaikutukset. Laskentaohjelma interpoloi melun leviämistä kuvaavat vyöhykkeet 20 m 20 m tasaiseen hilapisteverkkoon 2 m korkeudelle sijoitettujen laskentapisteiden tuloksista. Pohjoismaisessa teollisuusmelumallissa oletuksena on säätilan heikko inversio ja myötätuuliolosuhteet, jotka ovat edullisia äänen etenemiselle. Eri vuodenaikoina vallitsevilla sääolosuhteilla ja erityisesti maanpinnan ominaisuuksilla on merkittävä vaikutus äänen vaimenemiseen. Mallinnus on suoritettu olosuhteisiin, jossa maan pinta on pehmeä eli äänen etenemistä vaimentava ja vesialueet kovia eli ääntä heijastavia eli äänen etenemistä edistäviä. Lisäksi asvaltoidut alueet on mallinnettu ääntä heijastavina. Laskennallisessa arvioinnissa ilman lämpötilaksi on asetettu 5 C, suhteelliseksi kosteudeksi 70 % ja ilmanpaineeksi 101,325 kpa. Lähtötietoina on käytetty saatavilla olevia mittaustuloksia Pampalon kaivosalueelta, muilta avolouhoksilta sekä alueella käytettävien laitteiden melutietoja. Mallinnuksessa määritettiin toiminnan muodostaman melun keskiäänitasot (L Aeq) ympäristössä. Melun leviämismallissa huomioitiin muun muassa maastonmuodot, rakennusten este- ja heijastusvaikutukset ja maaperän vaimennusvaikutukset melun leviämiseen. Laskennallisia tuloksia verrattiin VNp 993/1992 mukaisiin melun ohjearvoihin huomioiden ympäristössä olevat melulle herkät alueet ja häiriintyvät kohteet. Kunkin melumallinnusalueen koko oli 6 km 6 km. Korvilansuon mallinnusalue menee päällekkäin sekä Kuittilan että Muurinsuon mallinnusalueen kanssa. Sen melu mallinnettiin kuitenkin yksittäisenä, sillä Pampalon rikastamon kapasiteetti on rajallinen, eikä sinne tulla kuljettamaan malmia monelta kaivokselta yhtä aikaa rikastettavaksi. 2.3 Mallin melunlähteet Kuhunkin melumalliin liitettiin melunlähteiksi sama määrä melunlähteitä (taulukko 1). Poravaunut, kaivinkoneet ja hydraulivasara mallinnettiin pistelähteinä ja dumpperit viivalähteinä. Räjäytys mallinnettiin yhden räjähdyksen kestona (5 s) ja asettamalla kokonaisäänitehotasoksi 161 db. Kun laskettiin räjähdysäänen leviämistä, mallissa ei ollut muita melunlähteitä käynnissä. Suurin osa toiminnoista sijoittui päiväajalle (klo 07 22). Pieni osa toiminnoista mallinnettiin tapahtuvan myös yöaikaan (klo 22 07), mikä tarkoittaa töiden alkua klo 6. Taulukko 1. Malleissa käytetyt kaivospiirin teollisuusmelulähteet. lähde kpl toiminta-aika korkeus maanpinnasta [m] päivä yö poravaunu 2 10 h 45 min 0,5 kaivinkone 2 13 h 45 min 1,5 hydraulivasara 1 7 h 30 min 45 min 1,5 dumpperi 2 13 h 0 min 1,5 räjäytys 1 4

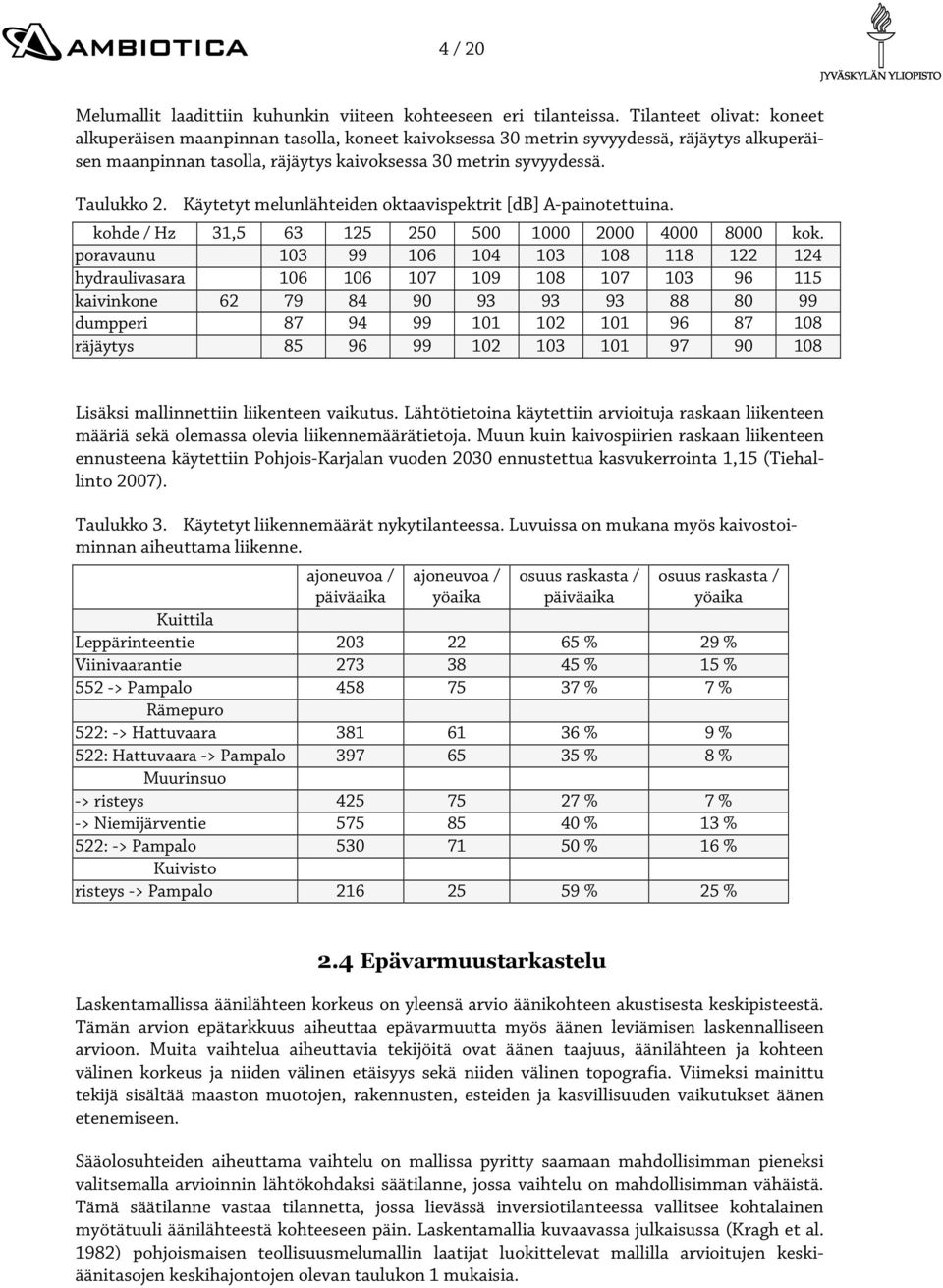

5 4 / 20 Melumallit laadittiin kuhunkin viiteen kohteeseen eri tilanteissa. Tilanteet olivat: koneet alkuperäisen maanpinnan tasolla, koneet kaivoksessa 30 metrin syvyydessä, räjäytys alkuperäisen maanpinnan tasolla, räjäytys kaivoksessa 30 metrin syvyydessä. Taulukko 2. Käytetyt melunlähteiden oktaavispektrit [db] A-painotettuina. kohde / Hz 31, kok. poravaunu hydraulivasara kaivinkone dumpperi räjäytys Lisäksi mallinnettiin liikenteen vaikutus. Lähtötietoina käytettiin arvioituja raskaan liikenteen määriä sekä olemassa olevia liikennemäärätietoja. Muun kuin kaivospiirien raskaan liikenteen ennusteena käytettiin Pohjois-Karjalan vuoden 2030 ennustettua kasvukerrointa 1,15 (Tiehallinto 2007). Taulukko 3. Käytetyt liikennemäärät nykytilanteessa. Luvuissa on mukana myös kaivostoiminnan aiheuttama liikenne. ajoneuvoa / päiväaika ajoneuvoa / yöaika osuus raskasta / päiväaika osuus raskasta / yöaika Kuittila Leppärinteentie % 29 % Viinivaarantie % 15 % 552 -> Pampalo % 7 % Rämepuro 522: -> Hattuvaara % 9 % 522: Hattuvaara -> Pampalo % 8 % Muurinsuo -> risteys % 7 % -> Niemijärventie % 13 % 522: -> Pampalo % 16 % Kuivisto risteys -> Pampalo % 25 % 2.4 Epävarmuustarkastelu Laskentamallissa äänilähteen korkeus on yleensä arvio äänikohteen akustisesta keskipisteestä. Tämän arvion epätarkkuus aiheuttaa epävarmuutta myös äänen leviämisen laskennalliseen arvioon. Muita vaihtelua aiheuttavia tekijöitä ovat äänen taajuus, äänilähteen ja kohteen välinen korkeus ja niiden välinen etäisyys sekä niiden välinen topografia. Viimeksi mainittu tekijä sisältää maaston muotojen, rakennusten, esteiden ja kasvillisuuden vaikutukset äänen etenemiseen. Sääolosuhteiden aiheuttama vaihtelu on mallissa pyritty saamaan mahdollisimman pieneksi valitsemalla arvioinnin lähtökohdaksi säätilanne, jossa vaihtelu on mahdollisimman vähäistä. Tämä säätilanne vastaa tilannetta, jossa lievässä inversiotilanteessa vallitsee kohtalainen myötätuuli äänilähteestä kohteeseen päin. Laskentamallia kuvaavassa julkaisussa (Kragh et al. 1982) pohjoismaisen teollisuusmelumallin laatijat luokittelevat mallilla arvioitujen keskiäänitasojen keskihajontojen olevan taulukon 1 mukaisia.

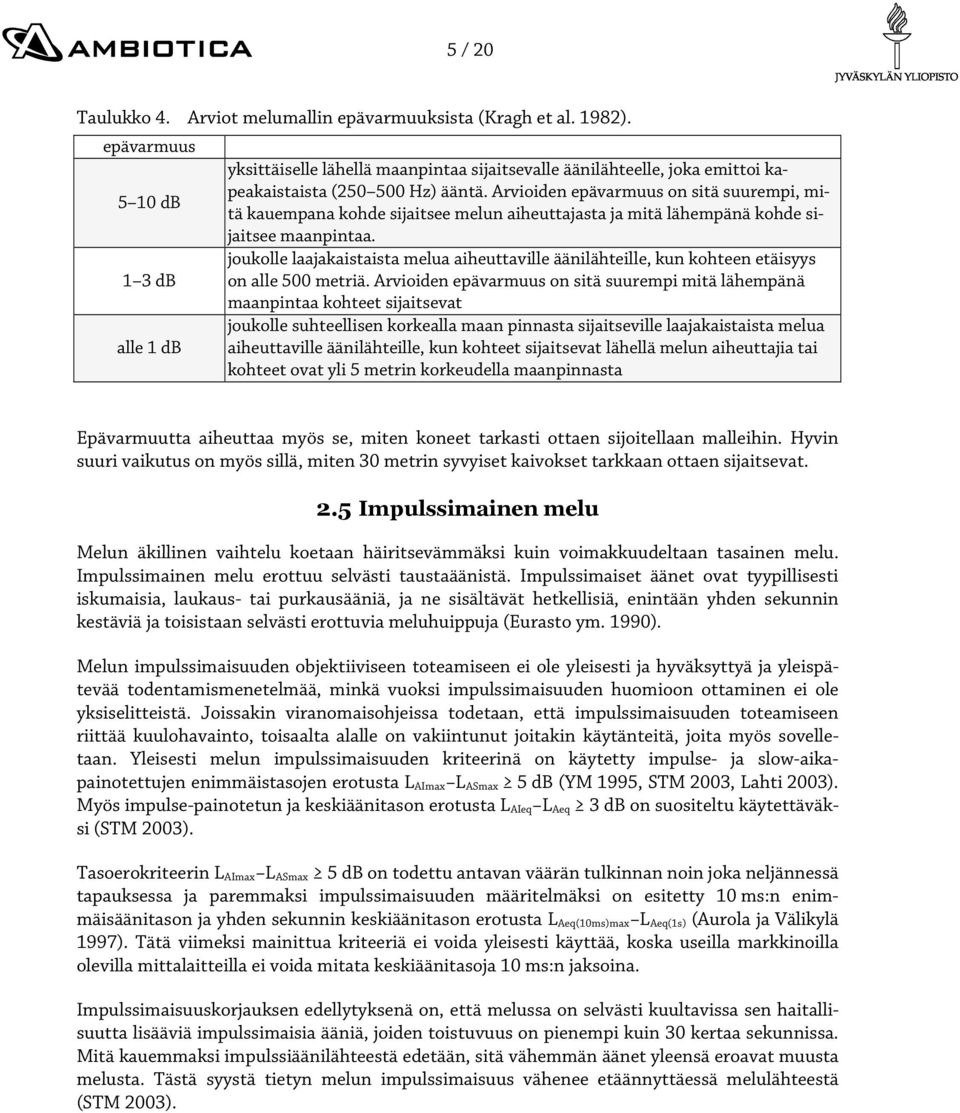

6 5 / 20 Taulukko 4. Arviot melumallin epävarmuuksista (Kragh et al. 1982). epävarmuus 5 10 db 1 3 db alle 1 db yksittäiselle lähellä maanpintaa sijaitsevalle äänilähteelle, joka emittoi kapeakaistaista ( Hz) ääntä. Arvioiden epävarmuus on sitä suurempi, mitä kauempana kohde sijaitsee melun aiheuttajasta ja mitä lähempänä kohde sijaitsee maanpintaa. joukolle laajakaistaista melua aiheuttaville äänilähteille, kun kohteen etäisyys on alle 500 metriä. Arvioiden epävarmuus on sitä suurempi mitä lähempänä maanpintaa kohteet sijaitsevat joukolle suhteellisen korkealla maan pinnasta sijaitseville laajakaistaista melua aiheuttaville äänilähteille, kun kohteet sijaitsevat lähellä melun aiheuttajia tai kohteet ovat yli 5 metrin korkeudella maanpinnasta Epävarmuutta aiheuttaa myös se, miten koneet tarkasti ottaen sijoitellaan malleihin. Hyvin suuri vaikutus on myös sillä, miten 30 metrin syvyiset kaivokset tarkkaan ottaen sijaitsevat. 2.5 Impulssimainen melu Melun äkillinen vaihtelu koetaan häiritsevämmäksi kuin voimakkuudeltaan tasainen melu. Impulssimainen melu erottuu selvästi taustaäänistä. Impulssimaiset äänet ovat tyypillisesti iskumaisia, laukaus- tai purkausääniä, ja ne sisältävät hetkellisiä, enintään yhden sekunnin kestäviä ja toisistaan selvästi erottuvia meluhuippuja (Eurasto ym. 1990). Melun impulssimaisuuden objektiiviseen toteamiseen ei ole yleisesti ja hyväksyttyä ja yleispätevää todentamismenetelmää, minkä vuoksi impulssimaisuuden huomioon ottaminen ei ole yksiselitteistä. Joissakin viranomaisohjeissa todetaan, että impulssimaisuuden toteamiseen riittää kuulohavainto, toisaalta alalle on vakiintunut joitakin käytänteitä, joita myös sovelletaan. Yleisesti melun impulssimaisuuden kriteerinä on käytetty impulse- ja slow-aikapainotettujen enimmäistasojen erotusta L AImax L ASmax 5 db (YM 1995, STM 2003, Lahti 2003). Myös impulse-painotetun ja keskiäänitason erotusta L AIeq L Aeq 3 db on suositeltu käytettäväksi (STM 2003). Tasoerokriteerin L AImax L ASmax 5 db on todettu antavan väärän tulkinnan noin joka neljännessä tapauksessa ja paremmaksi impulssimaisuuden määritelmäksi on esitetty 10 ms:n enimmäisäänitason ja yhden sekunnin keskiäänitason erotusta L Aeq(10ms)max L Aeq(1s) (Aurola ja Välikylä 1997). Tätä viimeksi mainittua kriteeriä ei voida yleisesti käyttää, koska useilla markkinoilla olevilla mittalaitteilla ei voida mitata keskiäänitasoja 10 ms:n jaksoina. Impulssimaisuuskorjauksen edellytyksenä on, että melussa on selvästi kuultavissa sen haitallisuutta lisääviä impulssimaisia ääniä, joiden toistuvuus on pienempi kuin 30 kertaa sekunnissa. Mitä kauemmaksi impulssiäänilähteestä edetään, sitä vähemmän äänet yleensä eroavat muusta melusta. Tästä syystä tietyn melun impulssimaisuus vähenee etäännyttäessä melulähteestä (STM 2003).

7 6 / Melutason ohjearvot Valtioneuvoston määräämät melutason ohjearvot ulkona on esitetty taulukossa 4 (VN 993/92). Taulukko 5. Valtioneuvoston antamat yleiset melun ohjearvot ulkona A-painotettuna keskiäänitasona. (VN 993/92) asumiseen käytettävät alueet, virkistysalueet taajamissa ja niiden välittömässä läheisyydessä sekä hoito- tai oppilaitoksia palvelevat alueet loma-asumiseen käytettävät alueet ja virkistysalueet taajamien ulkopuolella, leirintäalueet sekä luonnonsuojelualueet * Uusilla alueilla melutason yöohjearvo on 45 db. Oppilaitoksia palvelevilla alueilla ei sovelleta yöohjearvoa. päivällä klo db yöllä klo db tai 45 db * 45 db 40 db

8 7 / TULOSKARTAT Tässä on esitetty päiväaikaiset keskiäänitasot alkutilanteessa (koneet alkuperäisen maanpinnan tasolla) sekä silloin, kun koneet ovat 30 metriä alkuperäistä maanpintaa syvemmällä. Loput kartat on sisällytetty liitteeseen 1. Suurennokset kartoista ovat liitteessä Hosko Kuva 2. Päiväaikaiset keskiäänitasot mallinnuksen mukaan Hoskon kaivospiirin ympäristössä, kun koneet ovat alkuperäisen maanpinnan tasolla. Asuinkiinteistöjen päiväaikainen ohjearvo (55 db) ylittyy oranssilla vyöhykkeellä, ja loma-asuntojen päiväaikainen ohjearvo (45 db) ylittyy keltaisella alueella.

9 8 / 20 Kuva 3. Päiväaikaiset keskiäänitasot mallinnuksen mukaan Hoskon kaivospiirin ympäristössä, kun koneet ovat 30 metriä alkuperäisen maanpinnan alapuolella. Asuinkiinteistöjen päiväaikainen ohjearvo (55 db) ylittyy oranssilla vyöhykkeellä, ja loma-asuntojen päiväaikainen ohjearvo (45 db) ylittyy keltaisella alueella.

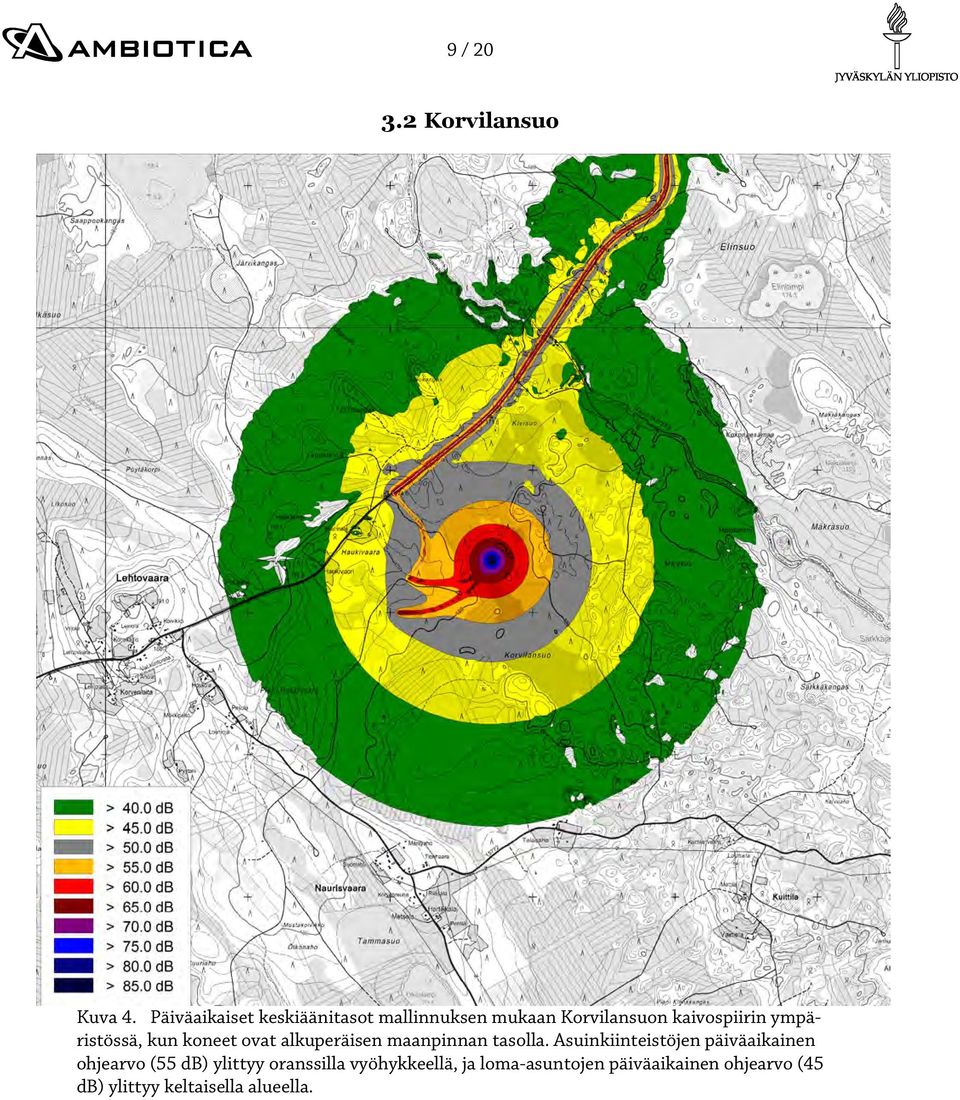

10 9 / Korvilansuo Kuva 4. Päiväaikaiset keskiäänitasot mallinnuksen mukaan Korvilansuon kaivospiirin ympäristössä, kun koneet ovat alkuperäisen maanpinnan tasolla. Asuinkiinteistöjen päiväaikainen ohjearvo (55 db) ylittyy oranssilla vyöhykkeellä, ja loma-asuntojen päiväaikainen ohjearvo (45 db) ylittyy keltaisella alueella.

11 10 / 20 Kuva 5. Päiväaikaiset keskiäänitasot mallinnuksen mukaan Korvilansuon kaivospiirin ympäristössä, kun koneet ovat 30 metriä alkuperäisen maanpinnan alapuolella. Asuinkiinteistöjen päiväaikainen ohjearvo (55 db) ylittyy oranssilla vyöhykkeellä, ja loma-asuntojen päiväaikainen ohjearvo (45 db) ylittyy keltaisella alueella.

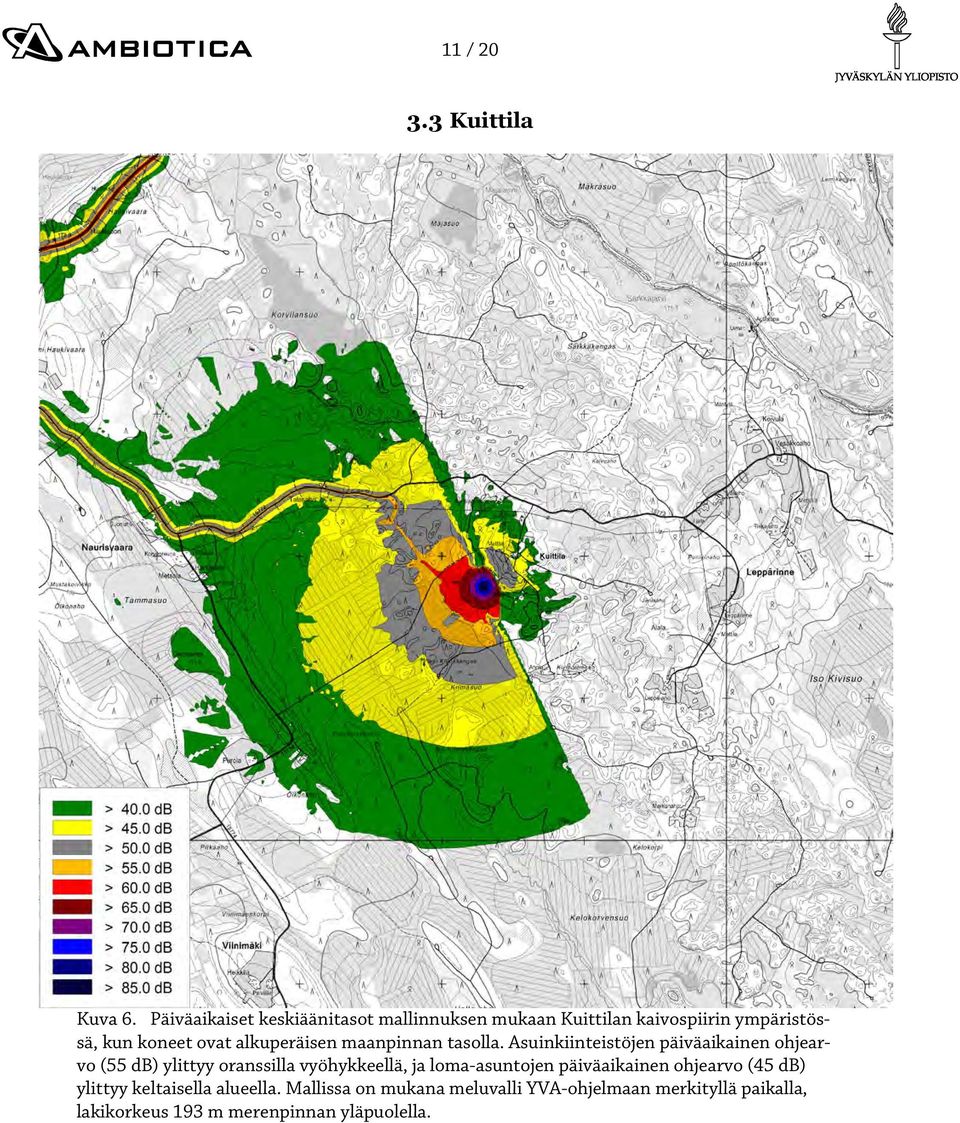

12 11 / Kuittila Kuva 6. Päiväaikaiset keskiäänitasot mallinnuksen mukaan Kuittilan kaivospiirin ympäristössä, kun koneet ovat alkuperäisen maanpinnan tasolla. Asuinkiinteistöjen päiväaikainen ohjearvo (55 db) ylittyy oranssilla vyöhykkeellä, ja loma-asuntojen päiväaikainen ohjearvo (45 db) ylittyy keltaisella alueella. Mallissa on mukana meluvalli YVA-ohjelmaan merkityllä paikalla, lakikorkeus 193 m merenpinnan yläpuolella.

13 12 / 20 Kuva 7. Päiväaikaiset keskiäänitasot mallinnuksen mukaan Kuittilan kaivospiirin ympäristössä, kun koneet ovat 30 metriä alkuperäisen maanpinnan alapuolella. Asuinkiinteistöjen päiväaikainen ohjearvo (55 db) ylittyy oranssilla vyöhykkeellä, ja loma-asuntojen päiväaikainen ohjearvo (45 db) ylittyy keltaisella alueella. Mallissa on mukana meluvalli YVA-ohjelmaan merkityllä paikalla, lakikorkeus 190 m merenpinnan yläpuolella.

14 13 / Kuivisto Kuva 8. Päiväaikaiset keskiäänitasot mallinnuksen mukaan Kuiviston kaivospiirin ympäristössä, kun koneet ovat alkuperäisen maanpinnan tasolla. Asuinkiinteistöjen päiväaikainen ohjearvo (55 db) ylittyy oranssilla vyöhykkeellä, ja loma-asuntojen päiväaikainen ohjearvo (45 db) ylittyy keltaisella alueella.

15 14 / 20 Kuva 9. Päiväaikaiset keskiäänitasot mallinnuksen mukaan Kuiviston kaivospiirin ympäristössä, kun koneet ovat 30 metriä alkuperäisen maanpinnan alapuolella. Asuinkiinteistöjen päiväaikainen ohjearvo (55 db) ylittyy oranssilla vyöhykkeellä, ja loma-asuntojen päiväaikainen ohjearvo (45 db) ylittyy keltaisella alueella.

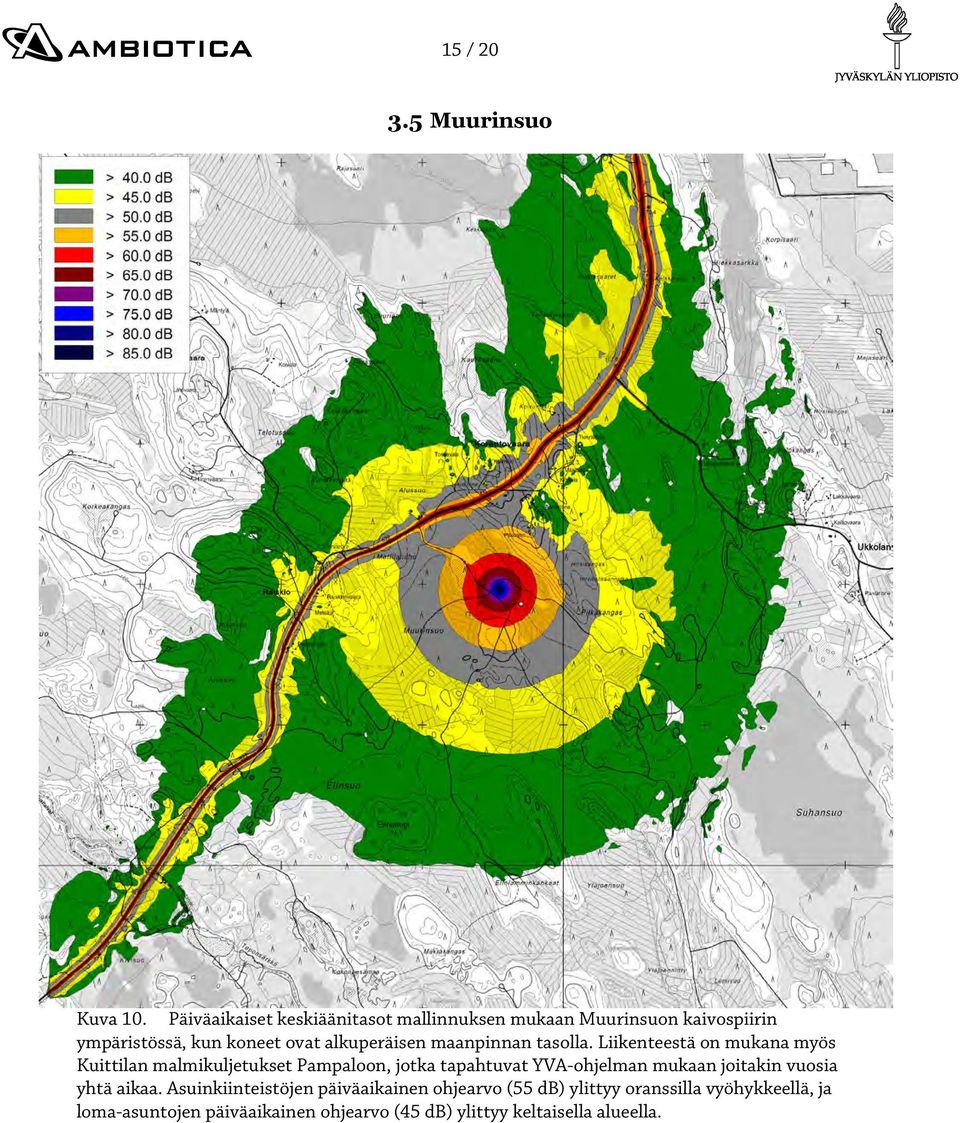

16 15 / Muurinsuo Kuva 10. Päiväaikaiset keskiäänitasot mallinnuksen mukaan Muurinsuon kaivospiirin ympäristössä, kun koneet ovat alkuperäisen maanpinnan tasolla. Liikenteestä on mukana myös Kuittilan malmikuljetukset Pampaloon, jotka tapahtuvat YVA-ohjelman mukaan joitakin vuosia yhtä aikaa. Asuinkiinteistöjen päiväaikainen ohjearvo (55 db) ylittyy oranssilla vyöhykkeellä, ja loma-asuntojen päiväaikainen ohjearvo (45 db) ylittyy keltaisella alueella.

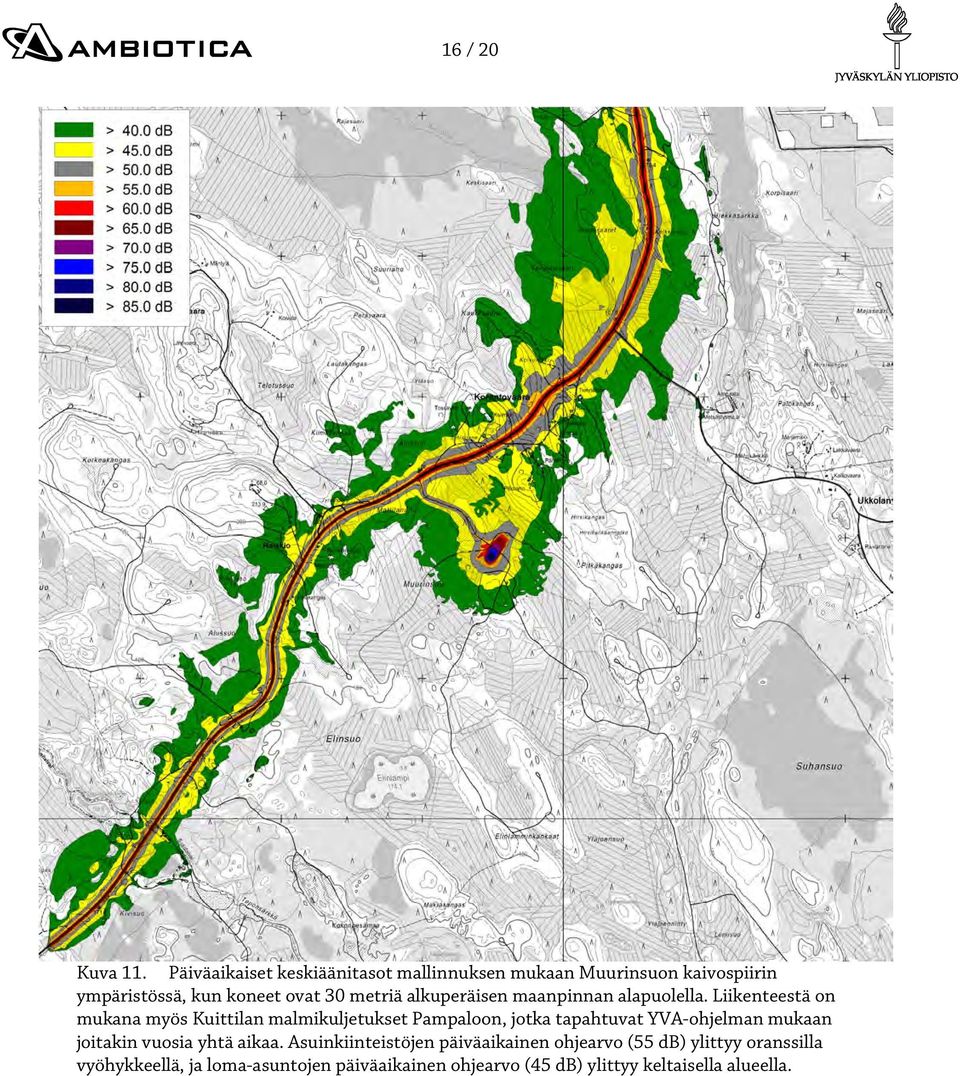

17 16 / 20 Kuva 11. Päiväaikaiset keskiäänitasot mallinnuksen mukaan Muurinsuon kaivospiirin ympäristössä, kun koneet ovat 30 metriä alkuperäisen maanpinnan alapuolella. Liikenteestä on mukana myös Kuittilan malmikuljetukset Pampaloon, jotka tapahtuvat YVA-ohjelman mukaan joitakin vuosia yhtä aikaa. Asuinkiinteistöjen päiväaikainen ohjearvo (55 db) ylittyy oranssilla vyöhykkeellä, ja loma-asuntojen päiväaikainen ohjearvo (45 db) ylittyy keltaisella alueella.

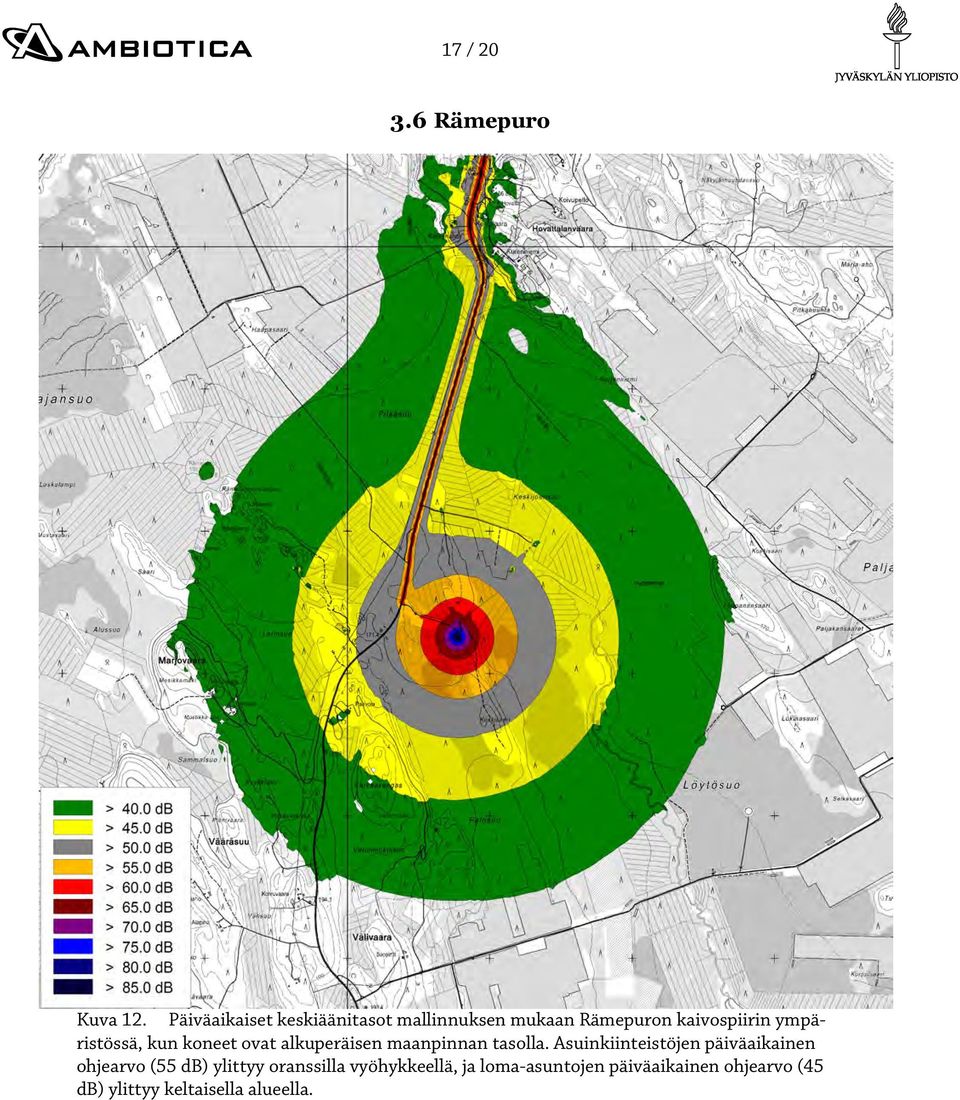

18 17 / Rämepuro Kuva 12. Päiväaikaiset keskiäänitasot mallinnuksen mukaan Rämepuron kaivospiirin ympäristössä, kun koneet ovat alkuperäisen maanpinnan tasolla. Asuinkiinteistöjen päiväaikainen ohjearvo (55 db) ylittyy oranssilla vyöhykkeellä, ja loma-asuntojen päiväaikainen ohjearvo (45 db) ylittyy keltaisella alueella.

19 18 / 20 Kuva 13. Päiväaikaiset keskiäänitasot mallinnuksen mukaan Rämepuron kaivospiirin ympäristössä, kun koneet ovat koneet ovat 30 metriä alkuperäisen maanpinnan alapuolella. Asuinkiinteistöjen päiväaikainen ohjearvo (55 db) ylittyy oranssilla vyöhykkeellä, ja loma-asuntojen päiväaikainen ohjearvo (45 db) ylittyy keltaisella alueella.

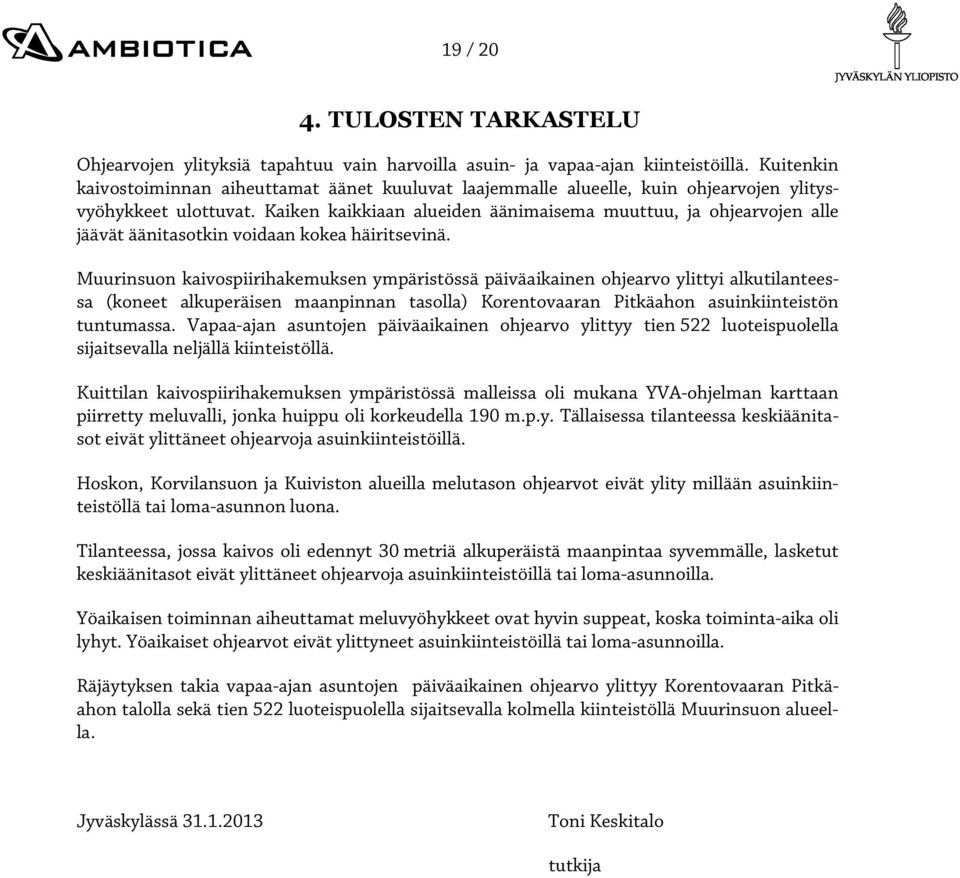

20 19 / TULOSTEN TARKASTELU Ohjearvojen ylityksiä tapahtuu vain harvoilla asuin- ja vapaa-ajan kiinteistöillä. Kuitenkin kaivostoiminnan aiheuttamat äänet kuuluvat laajemmalle alueelle, kuin ohjearvojen ylitysvyöhykkeet ulottuvat. Kaiken kaikkiaan alueiden äänimaisema muuttuu, ja ohjearvojen alle jäävät äänitasotkin voidaan kokea häiritsevinä. Muurinsuon kaivospiirihakemuksen ympäristössä päiväaikainen ohjearvo ylittyi alkutilanteessa (koneet alkuperäisen maanpinnan tasolla) Korentovaaran Pitkäahon asuinkiinteistön tuntumassa. Vapaa-ajan asuntojen päiväaikainen ohjearvo ylittyy tien 522 luoteispuolella sijaitsevalla neljällä kiinteistöllä. Kuittilan kaivospiirihakemuksen ympäristössä malleissa oli mukana YVA-ohjelman karttaan piirretty meluvalli, jonka huippu oli korkeudella 190 m.p.y. Tällaisessa tilanteessa keskiäänitasot eivät ylittäneet ohjearvoja asuinkiinteistöillä. Hoskon, Korvilansuon ja Kuiviston alueilla melutason ohjearvot eivät ylity millään asuinkiinteistöllä tai loma-asunnon luona. Tilanteessa, jossa kaivos oli edennyt 30 metriä alkuperäistä maanpintaa syvemmälle, lasketut keskiäänitasot eivät ylittäneet ohjearvoja asuinkiinteistöillä tai loma-asunnoilla. Yöaikaisen toiminnan aiheuttamat meluvyöhykkeet ovat hyvin suppeat, koska toiminta-aika oli lyhyt. Yöaikaiset ohjearvot eivät ylittyneet asuinkiinteistöillä tai loma-asunnoilla. Räjäytyksen takia vapaa-ajan asuntojen päiväaikainen ohjearvo ylittyy Korentovaaran Pitkäahon talolla sekä tien 522 luoteispuolella sijaitsevalla kolmella kiinteistöllä Muurinsuon alueella. Jyväskylässä Toni Keskitalo tutkija

21 20 / KIRJALLISUUSLUETTELO MML 2012: Maanmittauslaitoksen avoimen tietoaineiston lisenssi - versio Tiehallinto 2007: Tulevaisuuden näkymiä 3/2007, ISSN Helsinki 2007.

22 LIITE 1 Yöaikaiset keskiäänitasot mallinnuksen mukaan Hoskon kaivospiirin ympäristössä, kun koneet ovat 30 metriä alkuperäisen maanpinnan alapuolella. Asuinkiinteistöjen yöaikainen ohjearvo (50 db) ylittyy harmaalla vyöhykkeellä, ja loma-asuntojen yöaikainen ohjearvo (40 db) ylittyy vihreällä alueella.

23 LIITE 1 Yöaikaiset keskiäänitasot mallinnuksen mukaan Hoskon kaivospiirin ympäristössä, kun koneet ovat alkuperäisen maanpinnan tasolla. Asuinkiinteistöjen yöaikainen ohjearvo (50 db) ylittyy harmaalla vyöhykkeellä, ja loma-asuntojen yöaikainen ohjearvo (40 db) ylittyy vihreällä alueella.

24 LIITE 1 Kuva 1. Yöaikaisete keskiäänitasot mallinnuksen mukaan Korvilansuon kaivospiirin ympäristössä, kun koneet ovat 30 metriä alkuperäisen maanpinnan alapuolella. Asuinkiinteistöjen päiväaikainen ohjearvo (55 db) ylittyy oranssilla vyöhykkeellä, ja loma-asuntojen päiväaikainen ohjearvo (45 db) ylittyy keltaisella alueella.

25 LIITE 1 Kuva 2. Yöaikaiset keskiäänitasot mallinnuksen mukaan Korvilansuon kaivospiirin ympäristössä, kun koneet ovat alkuperäisen maanpinnan tasolla. Asuinkiinteistöjen yöaikainen ohjearvo (50 db) ylittyy harmaalla vyöhykkeellä, ja loma-asuntojen yöaikainen ohjearvo (40 db) ylittyy vihreällä alueella.

26 LIITE 1 Yöaikaiset keskiäänitasot mallinnuksen mukaan Kuittilan kaivospiirin ympäristössä, kun koneet ovat 30 metriä alkuperäisen maanpinnan alapuolella. Asuinkiinteistöjen yöaikainen ohjearvo (50 db) ylittyy harmaalla vyöhykkeellä, ja loma-asuntojen yöaikainen ohjearvo (40 db) ylittyy vihreällä alueella. Mallissa on mukana meluvalli YVA-ohjelmaan merkityllä paikalla, lakikorkeus 190 m merenpinnan yläpuolella.

27 LIITE 1 Yöaikaiset keskiäänitasot mallinnuksen mukaan Kuittilan kaivospiirin ympäristössä, kun koneet ovat alkuperäisen maanpinnan tasolla. Asuinkiinteistöjen yöaikainen ohjearvo (50 db) ylittyy harmaalla vyöhykkeellä, ja loma-asuntojen yöaikainen ohjearvo (40 db) ylittyy vihreällä alueella. Mallissa on mukana meluvalli YVA-ohjelmaan merkityllä paikalla, lakikorkeus 193 m merenpinnan yläpuolella.

28 LIITE 1 Yöaikaiset keskiäänitasot mallinnuksen mukaan Kuiviston kaivospiirin ympäristössä, kun koneet ovat 30 metriä alkuperäisen maanpinnan alapuolella. Asuinkiinteistöjen yöaikainen ohjearvo (50 db) ylittyy harmaalla vyöhykkeellä, ja loma-asuntojen yöaikainen ohjearvo (40 db) ylittyy vihreällä alueella.

29 LIITE 1 Yöaikaiset keskiäänitasot mallinnuksen mukaan Kuiviston kaivospiirin ympäristössä, kun koneet ovat alkuperäisen maanpinnan tasolla. Asuinkiinteistöjen yöaikainen ohjearvo (50 db) ylittyy harmaalla vyöhykkeellä, ja loma-asuntojen yöaikainen ohjearvo (40 db) ylittyy vihreällä alueella.

30 LIITE 1 Yöaikaiset keskiäänitasot mallinnuksen mukaan Muurinsuon kaivospiirin ympäristössä, kun koneet ovat koneet ovat 30 metriä alkuperäisen maanpinnan alapuolella. Liikenteestä on mukana myös Kuittilan malmikuljetukset Pampaloon, jotka tapahtuvat YVA-ohjelman mukaan joitakin vuosia yhtä aikaa. Asuinkiinteistöjen yöaikainen ohjearvo (50 db) ylittyy harmaalla vyöhykkeellä, ja loma-asuntojen yöaikainen ohjearvo (40 db) ylittyy vihreällä alueella.

31 LIITE 1 Yöaikaiset keskiäänitasot mallinnuksen mukaan Muurinsuon kaivospiirin ympäristössä, kun koneet ovat alkuperäisen maanpinnan tasolla. Liikenteestä on mukana myös Kuittilan malmikuljetukset Pampaloon, jotka tapahtuvat YVA-ohjelman mukaan joitakin vuosia yhtä aikaa. Asuinkiinteistöjen yöaikainen ohjearvo (50 db) ylittyy harmaalla vyöhykkeellä, ja lomaasuntojen yöaikainen ohjearvo (40 db) ylittyy vihreällä alueella.

32 LIITE 1 Yöaikaiset keskiäänitasot mallinnuksen mukaan Rämepuron kaivospiirin ympäristössä, kun koneet ovat koneet ovat 30 metriä alkuperäisen maanpinnan alapuolella. Asuinkiinteistöjen yöaikainen ohjearvo (50 db) ylittyy harmaalla vyöhykkeellä, ja loma-asuntojen yöaikainen ohjearvo (40 db) ylittyy vihreällä alueella.

33 LIITE 1 Yöaikaiset keskiäänitasot mallinnuksen mukaan Rämepuron kaivospiirin ympäristössä, kun koneet ovat alkuperäisen maanpinnan tasolla. Asuinkiinteistöjen yöaikainen ohjearvo (50 db) ylittyy harmaalla vyöhykkeellä, ja loma-asuntojen yöaikainen ohjearvo (40 db) ylittyy vihreällä alueella.

34 LIITE 1 RÄJÄYTYKSET Päiväaikaiset keskiäänitasot mallinnuksen mukaan Hoskon kaivospiirin ympäristössä, kun räjäytys tapahtuu alkuperäisen maanpinnan tasolla. Asuinkiinteistöjen päiväaikainen ohjearvo (55 db) ylittyy oranssilla vyöhykkeellä, ja loma-asuntojen päiväaikainen ohjearvo (45 db) ylittyy keltaisella alueella.

35 LIITE 1 Päiväaikaiset keskiäänitasot mallinnuksen mukaan Hoskon kaivospiirin ympäristössä, kun räjäytys tapahtuu 30 metriä alkuperäisen maanpinnan alapuolella. Asuinkiinteistöjen päiväaikainen ohjearvo (55 db) ylittyy oranssilla vyöhykkeellä, ja loma-asuntojen päiväaikainen ohjearvo (45 db) ylittyy keltaisella alueella.

36 LIITE 1 Päiväaikaiset keskiäänitasot mallinnuksen mukaan Korvilansuon kaivospiirin ympäristössä, kun räjäytys tapahtuu alkuperäisen maanpinnan tasolla. Asuinkiinteistöjen päiväaikainen ohjearvo (55 db) ylittyy oranssilla vyöhykkeellä, ja loma-asuntojen päiväaikainen ohjearvo (45 db) ylittyy keltaisella alueella.

37 LIITE 1 Päiväaikaiset keskiäänitasot mallinnuksen mukaan Korvilansuon kaivospiirin ympäristössä, kun räjäytys tapahtuu 30 metriä alkuperäisen maanpinnan alapuolella. Asuinkiinteistöjen päiväaikainen ohjearvo (55 db) ylittyy oranssilla vyöhykkeellä, ja loma-asuntojen päiväaikainen ohjearvo (45 db) ylittyy keltaisella alueella.

38 LIITE 1 Päiväaikaiset keskiäänitasot mallinnuksen mukaan Kuittilan kaivospiirin ympäristössä, kun räjäytys tapahtuu alkuperäisen maanpinnan tasolla. Asuinkiinteistöjen päiväaikainen ohjearvo (55 db) ylittyy oranssilla vyöhykkeellä, ja loma-asuntojen päiväaikainen ohjearvo (45 db) ylittyy keltaisella alueella. Mallissa on mukana meluvalli YVA-ohjelmaan merkityllä paikalla, lakikorkeus 193 m merenpinnan yläpuolella.

39 LIITE 1 Päiväaikaiset keskiäänitasot mallinnuksen mukaan Kuittilan kaivospiirin ympäristössä, kun räjäytys tapahtuu 30 metriä alkuperäisen maanpinnan alapuolella. Asuinkiinteistöjen päiväaikainen ohjearvo (55 db) ylittyy oranssilla vyöhykkeellä, ja loma-asuntojen päiväaikainen ohjearvo (45 db) ylittyy keltaisella alueella. Mallissa on mukana meluvalli YVA-ohjelmaan merkityllä paikalla, lakikorkeus 193 m merenpinnan yläpuolella.

40 LIITE 1 Päiväaikaiset keskiäänitasot mallinnuksen mukaan Kuiviston kaivospiirin ympäristössä, kun räjäytys tapahtuu alkuperäisen maanpinnan tasolla. Asuinkiinteistöjen päiväaikainen ohjearvo (55 db) ylittyy oranssilla vyöhykkeellä, ja loma-asuntojen päiväaikainen ohjearvo (45 db) ylittyy keltaisella alueella.

41 LIITE 1 Päiväaikaiset keskiäänitasot mallinnuksen mukaan Kuiviston kaivospiirin ympäristössä, kun räjäytys tapahtuu 30 metriä alkuperäisen maanpinnan alapuolella. Asuinkiinteistöjen päiväaikainen ohjearvo (55 db) ylittyy oranssilla vyöhykkeellä, ja loma-asuntojen päiväaikainen ohjearvo (45 db) ylittyy keltaisella alueella.

42 LIITE 1 Päiväaikaiset keskiäänitasot mallinnuksen mukaan Muurinsuon kaivospiirin ympäristössä, kun räjäytys tapahtuu alkuperäisen maanpinnan tasolla. Asuinkiinteistöjen päiväaikainen ohjearvo (55 db) ylittyy oranssilla vyöhykkeellä, ja loma-asuntojen päiväaikainen ohjearvo (45 db) ylittyy keltaisella alueella.

43 LIITE 1 Päiväaikaiset keskiäänitasot mallinnuksen mukaan Muurinsuon kaivospiirin ympäristössä, kun räjäytys tapahtuu 30 metriä alkuperäisen maanpinnan alapuolella. Asuinkiinteistöjen päiväaikainen ohjearvo (55 db) ylittyy oranssilla vyöhykkeellä, ja loma-asuntojen päiväaikainen ohjearvo (45 db) ylittyy keltaisella alueella.

44 LIITE 1 Päiväaikaiset keskiäänitasot mallinnuksen mukaan Rämepuron kaivospiirin ympäristössä, kun räjäytys tapahtuu alkuperäisen maanpinnan tasolla. Asuinkiinteistöjen päiväaikainen ohjearvo (55 db) ylittyy oranssilla vyöhykkeellä, ja loma-asuntojen päiväaikainen ohjearvo (45 db) ylittyy keltaisella alueella.

45 LIITE 1 Päiväaikaiset keskiäänitasot mallinnuksen mukaan Rämepuron kaivospiirin ympäristössä, kun räjäytys tapahtuu alkuperäisen maanpinnan tasolla. Asuinkiinteistöjen päiväaikainen ohjearvo (55 db) ylittyy oranssilla vyöhykkeellä, ja loma-asuntojen päiväaikainen ohjearvo (45 db) ylittyy keltaisella alueella.

46 LIITE 2 Päiväaikaiset keskiäänitasot mallinnuksen mukaan Hoskon kaivospiirin ympäristössä, kun koneet ovat alkuperäisen maanpinnan tasolla. Asuinkiinteistöjen päiväaikainen ohjearvo (55 db) ylittyy oranssilla vyöhykkeellä, ja loma-asuntojen päiväaikainen ohjearvo (45 db) ylittyy keltaisella alueella.

47 LIITE 2 Yöaikaiset keskiäänitasot mallinnuksen mukaan Hoskon kaivospiirin ympäristössä, kun koneet ovat alkuperäisen maanpinnan tasolla. Asuinkiinteistöjen yöaikainen ohjearvo (50 db) ylittyy harmaalla vyöhykkeellä, ja loma-asuntojen yöaikainen ohjearvo (40 db) ylittyy vihreällä alueella.

48 LIITE 2 Päiväaikaiset keskiäänitasot mallinnuksen mukaan Korvilansuon kaivospiirin ympäristössä, kun koneet ovat alkuperäisen maanpinnan tasolla. Asuinkiinteistöjen päiväaikainen ohjearvo (55 db) ylittyy oranssilla vyöhykkeellä, ja loma-asuntojen päiväaikainen ohjearvo (45 db) ylittyy keltaisella alueella.

49 LIITE 2 Yöaikaiset keskiäänitasot mallinnuksen mukaan Korvilansuon kaivospiirin ympäristössä, kun koneet ovat alkuperäisen maanpinnan tasolla. Asuinkiinteistöjen yöaikainen ohjearvo (50 db) ylittyy harmaalla vyöhykkeellä, ja loma-asuntojen yöaikainen ohjearvo (40 db) ylittyy vihreällä alueella.

50 LIITE 2 Päiväaikaiset keskiäänitasot mallinnuksen mukaan Kuittilan kaivospiirin ympäristössä, kun koneet ovat alkuperäisen maanpinnan tasolla. Asuinkiinteistöjen päiväaikainen ohjearvo (55 db) ylittyy oranssilla vyöhykkeellä, ja loma-asuntojen päiväaikainen ohjearvo (45 db) ylittyy keltaisella alueella. Mallissa on mukana meluvalli YVA-ohjelmaan merkityllä paikalla, lakikorkeus 193 m merenpinnan yläpuolella.

51 LIITE 2 Yöaikaiset keskiäänitasot mallinnuksen mukaan Kuittilan kaivospiirin ympäristössä, kun koneet ovat alkuperäisen maanpinnan tasolla. Asuinkiinteistöjen yöaikainen ohjearvo (50 db) ylittyy harmaalla vyöhykkeellä, ja loma-asuntojen yöaikainen ohjearvo (40 db) ylittyy vihreällä alueella. Mallissa on mukana meluvalli YVA-ohjelmaan merkityllä paikalla, lakikorkeus 193 m merenpinnan yläpuolella.

52 LIITE 2 Päiväaikaiset keskiäänitasot mallinnuksen mukaan Kuiviston kaivospiirin ympäristössä, kun koneet ovat alkuperäisen maanpinnan tasolla. Asuinkiinteistöjen päiväaikainen ohjearvo (55 db) ylittyy oranssilla vyöhykkeellä, ja loma-asuntojen päiväaikainen ohjearvo (45 db) ylittyy keltaisella alueella.

53 LIITE 2 Yöaikaiset keskiäänitasot mallinnuksen mukaan Kuiviston kaivospiirin ympäristössä, kun koneet ovat alkuperäisen maanpinnan tasolla. Asuinkiinteistöjen yöaikainen ohjearvo (50 db) ylittyy harmaalla vyöhykkeellä, ja loma-asuntojen yöaikainen ohjearvo (40 db) ylittyy vihreällä alueella.

54 LIITE 2 Päiväaikaiset keskiäänitasot mallinnuksen mukaan Muurinsuon kaivospiirin ympäristössä, kun koneet ovat alkuperäisen maanpinnan tasolla. Liikenteestä on mukana myös Kuittilan malmikuljetukset Pampaloon, jotka tapahtuvat YVA-ohjelman mukaan joitakin vuosia yhtä aikaa. Asuinkiinteistöjen päiväaikainen ohjearvo (55 db) ylittyy oranssilla vyöhykkeellä, ja loma-asuntojen päiväaikainen ohjearvo (45 db) ylittyy keltaisella alueella.

55 LIITE 2 Yöaikaiset keskiäänitasot mallinnuksen mukaan Muurinsuon kaivospiirin ympäristössä, kun koneet ovat alkuperäisen maanpinnan tasolla. Liikenteestä on mukana myös Kuittilan malmikuljetukset Pampaloon, jotka tapahtuvat YVA-ohjelman mukaan joitakin vuosia yhtä aikaa. Asuinkiinteistöjen yöaikainen ohjearvo (50 db) ylittyy harmaalla vyöhykkeellä, ja lomaasuntojen yöaikainen ohjearvo (40 db) ylittyy vihreällä alueella.

56 LIITE 2 Päiväaikaiset keskiäänitasot mallinnuksen mukaan Rämepuron kaivospiirin ympäristössä, kun koneet ovat alkuperäisen maanpinnan tasolla. Asuinkiinteistöjen päiväaikainen ohjearvo (55 db) ylittyy oranssilla vyöhykkeellä, ja loma-asuntojen päiväaikainen ohjearvo (45 db) ylittyy keltaisella alueella.

57 LIITE 2 Yöaikaiset keskiäänitasot mallinnuksen mukaan Rämepuron kaivospiirin ympäristössä, kun koneet ovat alkuperäisen maanpinnan tasolla. Asuinkiinteistöjen yöaikainen ohjearvo (50 db) ylittyy harmaalla vyöhykkeellä, ja loma-asuntojen yöaikainen ohjearvo (40 db) ylittyy vihreällä alueella.

58 LIITE 2 Päiväaikaiset keskiäänitasot mallinnuksen mukaan Hoskon kaivospiirin ympäristössä, kun koneet ovat 30 metriä alkuperäisen maanpinnan alapuolella. Asuinkiinteistöjen päiväaikainen ohjearvo (55 db) ylittyy oranssilla vyöhykkeellä, ja loma-asuntojen päiväaikainen ohjearvo (45 db) ylittyy keltaisella alueella.

59 LIITE 2 Yöaikaiset keskiäänitasot mallinnuksen mukaan Hoskon kaivospiirin ympäristössä, kun koneet ovat 30 metriä alkuperäisen maanpinnan alapuolella. Asuinkiinteistöjen yöaikainen ohjearvo (50 db) ylittyy harmaalla vyöhykkeellä, ja loma-asuntojen yöaikainen ohjearvo (40 db) ylittyy vihreällä alueella.

60 LIITE 2 Päiväaikaiset keskiäänitasot mallinnuksen mukaan Korvilansuon kaivospiirin ympäristössä, kun koneet ovat 30 metriä alkuperäisen maanpinnan alapuolella. Asuinkiinteistöjen päiväaikainen ohjearvo (55 db) ylittyy oranssilla vyöhykkeellä, ja loma-asuntojen päiväaikainen ohjearvo (45 db) ylittyy keltaisella alueella.

61 LIITE 2 Yöaikaiset keskiäänitasot mallinnuksen mukaan Korvilansuon kaivospiirin ympäristössä, kun koneet ovat 30 metriä alkuperäisen maanpinnan alapuolella. Asuinkiinteistöjen yöaikainen ohjearvo (50 db) ylittyy harmaalla vyöhykkeellä, ja loma-asuntojen yöaikainen ohjearvo (40 db) ylittyy vihreällä alueella.

62 LIITE 2 Päiväaikaiset keskiäänitasot mallinnuksen mukaan Kuittilan kaivospiirin ympäristössä, kun koneet ovat 30 metriä alkuperäisen maanpinnan alapuolella. Asuinkiinteistöjen päiväaikainen ohjearvo (55 db) ylittyy oranssilla vyöhykkeellä, ja loma-asuntojen päiväaikainen ohjearvo (45 db) ylittyy keltaisella alueella. Mallissa on mukana meluvalli YVA-ohjelmaan merkityllä paikalla, lakikorkeus 190 m merenpinnan yläpuolella.

63 LIITE 2 Yöaikaiset keskiäänitasot mallinnuksen mukaan Kuittilan kaivospiirin ympäristössä, kun koneet ovat 30 metriä alkuperäisen maanpinnan alapuolella. Asuinkiinteistöjen yöaikainen ohjearvo (50 db) ylittyy harmaalla vyöhykkeellä, ja loma-asuntojen yöaikainen ohjearvo (40 db) ylittyy vihreällä alueella. Mallissa on mukana meluvalli YVA-ohjelmaan merkityllä paikalla, lakikorkeus 190 m merenpinnan yläpuolella.

64 LIITE 2 Päiväaikaiset keskiäänitasot mallinnuksen mukaan Kuiviston kaivospiirin ympäristössä, kun koneet ovat 30 metriä alkuperäisen maanpinnan alapuolella. Asuinkiinteistöjen päiväaikainen ohjearvo (55 db) ylittyy oranssilla vyöhykkeellä, ja loma-asuntojen päiväaikainen ohjearvo (45 db) ylittyy keltaisella alueella.

65 LIITE 2 Yöaikaiset keskiäänitasot mallinnuksen mukaan Kuiviston kaivospiirin ympäristössä, kun koneet ovat 30 metriä alkuperäisen maanpinnan alapuolella. Asuinkiinteistöjen yöaikainen ohjearvo (50 db) ylittyy harmaalla vyöhykkeellä, ja loma-asuntojen yöaikainen ohjearvo (40 db) ylittyy vihreällä alueella.

66 LIITE 2 Päiväaikaiset keskiäänitasot mallinnuksen mukaan Muurinsuon kaivospiirin ympäristössä, kun koneet ovat 30 metriä alkuperäisen maanpinnan alapuolella. Liikenteestä on mukana myös Kuittilan malmikuljetukset Pampaloon, jotka tapahtuvat YVA-ohjelman mukaan joitakin vuosia yhtä aikaa. Asuinkiinteistöjen päiväaikainen ohjearvo (55 db) ylittyy oranssilla vyöhykkeellä, ja loma-asuntojen päiväaikainen ohjearvo (45 db) ylittyy keltaisella alueella.

67 LIITE 2 Yöaikaiset keskiäänitasot mallinnuksen mukaan Muurinsuon kaivospiirin ympäristössä, kun koneet ovat koneet ovat 30 metriä alkuperäisen maanpinnan alapuolella. Liikenteestä on mukana myös Kuittilan malmikuljetukset Pampaloon, jotka tapahtuvat YVA-ohjelman mukaan joitakin vuosia yhtä aikaa. Asuinkiinteistöjen yöaikainen ohjearvo (50 db) ylittyy harmaalla vyöhykkeellä, ja loma-asuntojen yöaikainen ohjearvo (40 db) ylittyy vihreällä alueella.

68 LIITE 2 Päiväaikaiset keskiäänitasot mallinnuksen mukaan Rämepuron kaivospiirin ympäristössä, kun koneet ovat koneet ovat 30 metriä alkuperäisen maanpinnan alapuolella. Asuinkiinteistöjen päiväaikainen ohjearvo (55 db) ylittyy oranssilla vyöhykkeellä, ja loma-asuntojen päiväaikainen ohjearvo (45 db) ylittyy keltaisella alueella.

69 LIITE 2 Yöaikaiset keskiäänitasot mallinnuksen mukaan Rämepuron kaivospiirin ympäristössä, kun koneet ovat koneet ovat 30 metriä alkuperäisen maanpinnan alapuolella. Asuinkiinteistöjen yöaikainen ohjearvo (50 db) ylittyy harmaalla vyöhykkeellä, ja loma-asuntojen yöaikainen ohjearvo (40 db) ylittyy vihreällä alueella.

70 LIITE 2 Päiväaikaiset keskiäänitasot mallinnuksen mukaan Hoskon kaivospiirin ympäristössä, kun räjäytys tapahtuu alkuperäisen maanpinnan tasolla. Asuinkiinteistöjen päiväaikainen ohjearvo (55 db) ylittyy oranssilla vyöhykkeellä, ja loma-asuntojen päiväaikainen ohjearvo (45 db) ylittyy keltaisella alueella.

71 LIITE 2 Päiväaikaiset keskiäänitasot mallinnuksen mukaan Hoskon kaivospiirin ympäristössä, kun räjäytys tapahtuu 30 metriä alkuperäisen maanpinnan alapuolella. Asuinkiinteistöjen päiväaikainen ohjearvo (55 db) ylittyy oranssilla vyöhykkeellä, ja loma-asuntojen päiväaikainen ohjearvo (45 db) ylittyy keltaisella alueella.

72 LIITE 2 Päiväaikaiset keskiäänitasot mallinnuksen mukaan Korvilansuon kaivospiirin ympäristössä, kun räjäytys tapahtuu alkuperäisen maanpinnan tasolla. Asuinkiinteistöjen päiväaikainen ohjearvo (55 db) ylittyy oranssilla vyöhykkeellä, ja loma-asuntojen päiväaikainen ohjearvo (45 db) ylittyy keltaisella alueella.

73 LIITE 2 Päiväaikaiset keskiäänitasot mallinnuksen mukaan Korvilansuon kaivospiirin ympäristössä, kun räjäytys tapahtuu 30 metriä alkuperäisen maanpinnan alapuolella. Asuinkiinteistöjen päiväaikainen ohjearvo (55 db) ylittyy oranssilla vyöhykkeellä, ja loma-asuntojen päiväaikainen ohjearvo (45 db) ylittyy keltaisella alueella.

74 LIITE 2 Päiväaikaiset keskiäänitasot mallinnuksen mukaan Kuittilan kaivospiirin ympäristössä, kun räjäytys tapahtuu alkuperäisen maanpinnan tasolla. Asuinkiinteistöjen päiväaikainen ohjearvo (55 db) ylittyy oranssilla vyöhykkeellä, ja loma-asuntojen päiväaikainen ohjearvo (45 db) ylittyy keltaisella alueella. Mallissa on mukana meluvalli YVA-ohjelmaan merkityllä paikalla, lakikorkeus 193 m merenpinnan yläpuolella.

75 LIITE 2 Päiväaikaiset keskiäänitasot mallinnuksen mukaan Kuittilan kaivospiirin ympäristössä, kun räjäytys tapahtuu 30 metriä alkuperäisen maanpinnan alapuolella. Asuinkiinteistöjen päiväaikainen ohjearvo (55 db) ylittyy oranssilla vyöhykkeellä, ja loma-asuntojen päiväaikainen ohjearvo (45 db) ylittyy keltaisella alueella. Mallissa on mukana meluvalli YVA-ohjelmaan merkityllä paikalla, lakikorkeus 193 m merenpinnan yläpuolella.

76 LIITE 2 Päiväaikaiset keskiäänitasot mallinnuksen mukaan Kuiviston kaivospiirin ympäristössä, kun räjäytys tapahtuu alkuperäisen maanpinnan tasolla. Asuinkiinteistöjen päiväaikainen ohjearvo (55 db) ylittyy oranssilla vyöhykkeellä, ja loma-asuntojen päiväaikainen ohjearvo (45 db) ylittyy keltaisella alueella.

77 LIITE 2 Päiväaikaiset keskiäänitasot mallinnuksen mukaan Kuiviston kaivospiirin ympäristössä, kun räjäytys tapahtuu 30 metriä alkuperäisen maanpinnan alapuolella. Asuinkiinteistöjen päiväaikainen ohjearvo (55 db) ylittyy oranssilla vyöhykkeellä, ja loma-asuntojen päiväaikainen ohjearvo (45 db) ylittyy keltaisella alueella.

78 LIITE 2 Päiväaikaiset keskiäänitasot mallinnuksen mukaan Muurinsuon kaivospiirin ympäristössä, kun räjäytys tapahtuu alkuperäisen maanpinnan tasolla. Asuinkiinteistöjen päiväaikainen ohjearvo (55 db) ylittyy oranssilla vyöhykkeellä, ja loma-asuntojen päiväaikainen ohjearvo (45 db) ylittyy keltaisella alueella.

79 LIITE 2 Päiväaikaiset keskiäänitasot mallinnuksen mukaan Muurinsuon kaivospiirin ympäristössä, kun räjäytys tapahtuu 30 metriä alkuperäisen maanpinnan alapuolella. Asuinkiinteistöjen päiväaikainen ohjearvo (55 db) ylittyy oranssilla vyöhykkeellä, ja loma-asuntojen päiväaikainen ohjearvo (45 db) ylittyy keltaisella alueella.

80 LIITE 2 Päiväaikaiset keskiäänitasot mallinnuksen mukaan Rämepuron kaivospiirin ympäristössä, kun räjäytys tapahtuu alkuperäisen maanpinnan tasolla. Asuinkiinteistöjen päiväaikainen ohjearvo (55 db) ylittyy oranssilla vyöhykkeellä, ja loma-asuntojen päiväaikainen ohjearvo (45 db) ylittyy keltaisella alueella.

81 LIITE 2 Päiväaikaiset keskiäänitasot mallinnuksen mukaan Rämepuron kaivospiirin ympäristössä, kun räjäytys tapahtuu alkuperäisen maanpinnan tasolla. Asuinkiinteistöjen päiväaikainen ohjearvo (55 db) ylittyy oranssilla vyöhykkeellä, ja loma-asuntojen päiväaikainen ohjearvo (45 db) ylittyy keltaisella alueella.
