1 KDC-V7521 KDC-B7021 KDC-7021 KDC-7021SE CD UREDJAJ UPUTA ZA UPORABU CD-RECEIVER BRUKSANVISNING CD-VASTAANOTTIMEN KÄYTTÖOHJE B /00 (E2W)

2 Sadržaj Hrvatski Sigurnosna upozorenja...3 O RDS...5 O CD-ima...6 Opće značajke...7 Napajanje Glasnoća Atenuator Biranje izvora Glasnoća System Q Audio kontrola Podešavanje zvučnika Mijenjanje prikaza sata Mijenjanje prikaza Podešavanje prikaza pomoćnog ulaza Podešavanje kuta prednje ploče Prednja ploča zaštićena od krade Sakrivanje upravljačke ploče TEL Mute Radio prijemnik...12 Podešavanje Podešavanje izravnim pristupom Predpodešena memorija postaje Automatski unos u memoriju Predpodešeno ugaūanje RDS...14 Podaci o stanju na cestama Predpodešavanje glasnoće za podatke o stanju na cestama PTY (Vrsta programa) Predpodešavanje vrste programa Promjena jezika za PTY funkciju CD/značajke vanjske kontrole diska...17 Sviranje CD-a Sviranje vanjskog diska Brzo pretraživanje prema naprijed i vraćanje Traženje pjesme Pretraživanje albuma Izravno traženje pjesama Izravno pretraživanje albuma Ponavljanje pjesme/albuma Traženje pjesama Sviranje na preskokce Sviranje nesustavnim redom iz spremnika Imenovanje diska (DNPS) Pomicanje teksta/naslova DNPP (Disc Name Preset play) Sustav izbornika Sustav izbornika...21 Mask Key Ton dodirnog osjetila Ručno podešavanje sata Sinhroniziranje sata Osvjetljenje sa mogućnošću izbora Mijenjanje prikaza na grafičkom zaslonu Podešavanje boje osvjetljenja Podešavanje kontrasta Prigušivač Podešavanje vremena čekanja po isključivanju System Q B.M.S. (Bass Management System) Bilten novosti sa podešavanjem vremena Lokalno pretraživanje Mod podešavanja Automatski unos u memoriju AF (Alternative Frequency) Ograničavanje RDS područja (funkcija ograničavanja područja) Auto TP Seek Monauralni prijem Pomicanje teksta Tajmer za prekidanje napajanja Osnovne operacije daljinskog upravljanja...28 Punjenje i zamjena baterija Osnovne radnje Sa tjunerom kao izvorom Sa diskom kao izvorom Pribor...30 Postupak instaliranja...30 Priključivanje kabela na terminale..31 Instaliranje...32 Pričvršćivanje prednje ploče na ureūaj...33 Uklanjanje uredjaja...33 Vodič za uklanjanje kvarova...34 Tehnički podaci

3 Sigurnosna upozorenja 2UPOZORENJE Kako biste spriječili ozljedu i/ili požar, poduzmite slijedeće mjere: Ubacite uredjaj sve dok nije potpuno na mjestu. U suprotnom se može pomaknuti u slučaju udara ili drugih pomicanja. Kad produžujete kablove za paljenje, baterijske ili kablove za uzemljenje, obvezno koristite automotivne kablove ili druge kablove povr-šine 0,75 mm 2 (AWG18) ili veće, kako biste spriječili pogoršanje kabla i oštećenje plašta. Kako biste spriječili kratke spojeve, nikad ne stavljaje metalne predmete (npr. novčiće ili metalne alate) unutar uredjaja. Ukoliko uredjaj ispušta dim ili čudne mirise, odmah isključite napajanje i savjetujte se s vašim prodavačem Kenwood proizvoda. Pripazite da ne uhvatite prste izmedju prednje ploče i uredjaja. Nemojte ispustiti uredjaj ili ga izložiti jakom udaru. Uredjaj se može slomiti ili puknuti jer sadrži staklene dijelove. Ne dirajte kristalni fluid ako je LCD oštećen ili slomljen prilikom udara. Kristalni fluid može biti opasan za zdravlje ili čak smrtonosan. Ako kristalni fluid iz LCD dodje u kontakt s vašim tijelom ili odjećom, odmah ga isperite sapunom. 2OPREZ Kako biste spriječili oštećenje stroja, poduzmite slijedeće mjere: Osigurajte uzemljenje uredjaja na negativno 12 V DC napajanje. Ne otvarajte gornje ili donje poklopce uredjaja. Ne instalirajte uredjaj na mjestu na kojem je izložen izravnoj sunčevoj svjetlosti ili pretjeranoj toplini ili vlagi. Takodjer izbjegavajte mjesta s previše prašine ili gdje je moguće polijevanje vodom. Ne izlažite prednju ploču pretjeranom udaru, jer se radi o komadu precizne opreme. Kad mijenjate osigurač, koristite samo nove s unaprijed odredjenim nazivnim vrijednostima. Korištenje osigurača s pogrešnim vrijednostima može uzrokovati kvar na uredjaju. Kako biste spriječili kratke spojeve kod mijenjanja osigurača, prvo rastavite ožičenje. Ne stavljajte nikakav predmet izmedju prednje ploče i uredjaja. Za vrijeme instaliranja, koristite samo vijke koji su isporučeni u opremi. Korištenje neodgovarajućih vijaka može dovesti do oštećenja uredjaja. Kod pomicanja prednje ploče ne primjenjujte pretjeranu silu. Time možete uzrokovati oštećenje ili kvar. Nemojte koristiti pretjeranu snagu za otvaranje prednje ploče i ne stavljajte nikakve predmete na uredjaj. Time ćete uzrokovati oštećenja ili kvar uredjaja. VAŽNI PODACI O CD playerima/mjenjačima za priključivanje na ovaj ureūaj: KENWOOD CD playeri/mjenjači proizvedeni i kasnije mogu se priključiti na ovaj ureūaj. Pogledajte u katalog i pitajte za savjet svog Kenwood trgovca o modelima mjenjača/ CD playera koji se mogu priključiti. Napominjemo da se KENWOOD CD playeri/mjenjači proizvedeni i ranije i mjenjači drugih proizvoūača ne mogu priključiti na ovaj ureūaj Nepodržavano priključivanje može prouzročiti oštećenje. Postavljanje O-N preklopnik na "N" položaj za KENWOOD mjenjače/ CD playere koji se mogu priključiti. Funkcije koje se mogu upotrebljavati i informacije koje se mogu prikazati razlikuju se ovisno o priključenom modelu. Možete oštetiti i uredjaj i mjenjač CD-ova ako ih nepravilno priključite. Ne stavljajte CD-ove veličine 8 cm (3 inča) u prorez CD uredjaja Ako pokušate ubaciti CD veličine 8 cm s adapterom u uredjaj, adapter se može odvojiti od CD-a i oštetiti uredjaj. 3

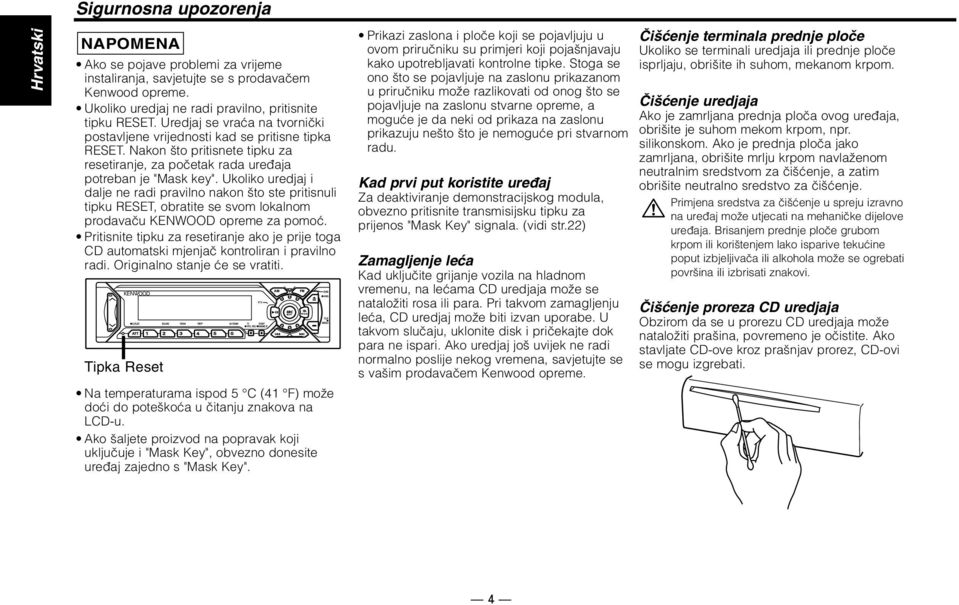

4 Hrvatski Sigurnosna upozorenja NAPOMENA Ako se pojave problemi za vrijeme instaliranja, savjetujte se s prodavačem Kenwood opreme. Ukoliko uredjaj ne radi pravilno, pritisnite tipku RESET. Uredjaj se vraća na tvornički postavljene vrijednosti kad se pritisne tipka RESET. Nakon što pritisnete tipku za resetiranje, za početak rada ureūaja potreban je "Mask key". Ukoliko uredjaj i dalje ne radi pravilno nakon što ste pritisnuli tipku RESET, obratite se svom lokalnom prodavaču KENWOOD opreme za pomoć. Pritisnite tipku za resetiranje ako je prije toga CD automatski mjenjač kontroliran i pravilno radi. Originalno stanje će se vratiti. Tipka Reset Na temperaturama ispod 5 C (41 F) može doći do poteškoća u čitanju znakova na LCD-u. Ako šaljete proizvod na popravak koji uključuje i "Mask Key", obvezno donesite ureūaj zajedno s "Mask Key". Prikazi zaslona i ploče koji se pojavljuju u ovom priručniku su primjeri koji pojašnjavaju kako upotrebljavati kontrolne tipke. Stoga se ono što se pojavljuje na zaslonu prikazanom u priručniku može razlikovati od onog što se pojavljuje na zaslonu stvarne opreme, a moguće je da neki od prikaza na zaslonu prikazuju nešto što je nemoguće pri stvarnom radu. Kad prvi put koristite ureūaj Za deaktiviranje demonstracijskog modula, obvezno pritisnite transmisijsku tipku za prijenos "Mask Key" signala. (vidi str.22) Zamagljenje leća Kad uključite grijanje vozila na hladnom vremenu, na lećama CD uredjaja može se nataložiti rosa ili para. Pri takvom zamagljenju leća, CD uredjaj može biti izvan uporabe. U takvom slučaju, uklonite disk i pričekajte dok para ne ispari. Ako uredjaj još uvijek ne radi normalno poslije nekog vremena, savjetujte se s vašim prodavačem Kenwood opreme. Čišćenje terminala prednje ploče Ukoliko se terminali uredjaja ili prednje ploče isprljaju, obrišite ih suhom, mekanom krpom. Čišćenje uredjaja Ako je zamrljana prednja ploča ovog ureūaja, obrišite je suhom mekom krpom, npr. silikonskom. Ako je prednja ploča jako zamrljana, obrišite mrlju krpom navlaženom neutralnim sredstvom za čišćenje, a zatim obrišite neutralno sredstvo za čišćenje. Primjena sredstva za čišćenje u spreju izravno na ureūaj može utjecati na mehaničke dijelove ureūaja. Brisanjem prednje ploče grubom krpom ili korištenjem lako isparive tekućine poput izbjeljivača ili alkohola može se ogrebati površina ili izbrisati znakovi. Čišćenje proreza CD uredjaja Obzirom da se u prorezu CD uredjaja može nataložiti prašina, povremeno je očistite. Ako stavljate CD-ove kroz prašnjav prorez, CD-ovi se mogu izgrebati. 4

5 Oznaka proizvoda koji upotrebljavaju laser (Osim u nekim područjima) CLASS 1 LASER PRODUCT Naljepnica je nalijepljena na kućištu/kutiji i pokazuje da uredjaj koristi laserske zrake koje su klasificirane kao Klasa 1. To znači da uredjaj koristi laserske zrake koje su slabije klase. Ne postoji opasnost od zračenja izvan uredjaja. O RDS RDS (sustav za prijenos podataka radiom) Kad slušate RDS postaju (tj.postaju s RDS kapacitetom), naziv programa postaje je prikazan čime brzo saznajete koju postaju primate. Postaje RDS (sustava radijskih podataka) takodjer emitiraju podatke o frekvenciji za istu postaju. Kad idete na duga putovanja, ova funkcija se automatski mijenja na odredjenu frekvenciju s najboljim prijemom za odredjenu mrežu postaja koju želite slušati. Podatak je automatski pohranjen, što vam omogućava da brzo prijedjete na druge RDS postaje, koje emitiraju isti program, a imaju bolji prijem. Te postaje uključuju postaje koje su pohranjene u memoriji a koje često slušate. Enhanced Other Network (bolji prijem drugih mreža) Postaje koje nude <Enhanced Other Network> takodjer prenose podatke o drugim RDS postajama koje daju podatke o stanju na cestama. Kad ste podešeni na postaju koja ne emitira podatke o stanju na cestama, a druga RDS postaja počinje emitiranje izvještaja o stanju na cestama, prijemnik automatski prelazi na drugu postaju za vrijeme trajanja tog programa. Alarm Kad se šalju hitne obavijesti (koje najavljuju nesreće, i slično), sve trenutne funkcije se prekidaju kako bi se upozorenje moglo primiti. 5

6 Hrvatski O CD-ima Rukovanje CD-ima Nemojte idrati snimljenu stranu CD-a. Čišćenje CD-a Čistite od središta prema vanjskome rubu. CD-R i CD-RW se lakše oštete nego normalan muzički CD. Upotrijebite CD-R ili CD-RW nakon čitanja uputa upozorenja na pakiranju i td. Nemojte lijepiti naljepnice i sl.na CD. Takoūer, ne upotrebljavajte CD na kojem je naljepljena naljepnica. Micanje CD-a Kada mičete CD-e iz ureūaja, izvucite ih van horizontalno. CD-i koji su neupotrebljivi CD-i koji nisu okrugli ne mogu se upotrebljavati. Kada upotrebljavate novi CD Ako su središnja rupa u CD-u ili vanjski rub nazubljeni, upotrijebite ga nakon što ih očistite sa kemijskom olovkom ili slično. Nazubljenja Nazubljenja CD dodaci Ne upotrebljavajte dodatke u obliku diska. CD-i sa bojom na strani za snimanje ili prljavštinom se ne mogu upotrebljavati. Ne upotrebljavajte CD-e bez oznake. CD-R ili CD-RW koji nije dovršen ne može svirati. (Za proces dovršavanja pogledajte vaš CD-R/CD-RW software za snimanje, i upute za rukovanje vašim CD-R/CD-RW snimačem.) CD pohrana Nemojte ih stavljati na direktno sunčevo svjetlo (ili na zasloni sl.) i gdje je visoka temperatura. CD-e pohranjujte u njihove kutije. 6

7 Opće značajke Napajanje u / d ATT / LOUD DISP SRC AM FM 4 / CLK ANG Q / AUD Uključivanje napajanja Uključite kontakt vozila. Prednja ploča se obrće i pokazuje se upravljačka ploča. Isključivanje napajanja Isključite kontakt vozila. Po isteku podešenog vremena za uklanjanje prednje ploče (stranica 24), prednja ploča se obrće i upravljačka ploča je skrivena. Ne primjenjujte silu na prednju ploču za vrijeme postupka. To može prouzročiti oštećenje. Kada se ureūaj upotrebljava prvi puta, potrebno je otkazati demonstracijski mod, sa Mask key (stranica 22). Ako se ne otkaže demonstracijski mod, ureūaj se ne može upotrebljavati normalno. Pokazivač točnog vremena ATT pokaziva Glasnoća Pojačavanje glasnoće Pritisnite [u] tipku. Smanjivanje glasnoće Pritisnite [d] tipku. Pokazivač podešavanja zvučnika SYSTEM Q pokazivač 7 Atenuator Brzo smanjivanje glasnoće. Pritisnite [ATT] tipku. Svaki puta kada pritisnete tipku, atenuator se uključuje ili isključuje. Kada je uključen "ATT" pokazivač bljeska.

8 Hrvatski Opće značajke Biranje izvora Pritisnite [SRC] tipku. Potreban izvor Glasnoća Kompenziranje za niske i visoke tonove za vrijeme male glasnoće. Držite pritisnutu [LOUD] tipku najmanje 1 sekundu. Svaki puta kada držite tipku pritisnutu najmanje 1 sekundu, Glasnoća se uključuje ili isključuje. Kada je uključeno, na zaslonu je "LOUD ON". System Q Zaslon Tjuner "TUNER" CD "CD" Vanjski disk "DISC"/"CD2" Pomoćni ulazni signal "AUX" Standby (mod samo s osvjetljenjem) "ALL OFF" Za pomoćni ulazni signal potreban je jedan od donjih opcijskih pribora. - KCA-S210A - CA-C1AX - CD mjenjač sa instaliranom funkcijom pomoćnog ulaznog signala. Ovaj ureūaj automatski isključuje puno napajanje po isteku 20 minuta u standby modu da se očuva akumulator vozila. Vrijeme za isključivanje punog napajanja može se podesiti u <Tajmer za prekidanje napajanja> (stranica 27). Možete pozvati najbolja podešavanja zvuka postavljena za različite tipove glazbe. 8 1 Odaberite izvor za postavljanje Pritisnite [SRC] tipku. 2 Odaberite vrstu zvuka Pritisnite [Q] tipku. Svaki puta kada pritisnete tipku, podešavanje zvuka se uključuje ili isključuje. Podešavanje zvuka Zaslon Flat "Flat" Rock "Rock" Top 40 "Top 40" Pops "Pops" Jazz "Jazz" Easy "Easy" Skeniranje Flat Easy "Scan" Korisnička memorija "User" Korisnička memorija : Vrijednosti postavljene na <Audio kontrola> (stranica 8). Svaka vrijednost podešavanja mijenja se sa <Podešavanje zvučnika> (stranica 9). Prvo, sa Podešavanje zvučnika odaberite tip zvučnika. Audio kontrola 1 Odaberite izvor za podešavanje Pritisnite [SRC] tipku. 2 Uūite u mod audio kontrole Držite pritisnutu [AUD] tipku najmanje 1 sekundu. 3 Odaberite Audio item za podešavanje Pritisnite [FM] ili [AM] tipku. Svaki puta kada pritisnete tipku, stavke koje se mogu podešavati se uključuju ili isključuju kako je prikazano dolje.

9 4 Podesite audio stavku Pritisnite tipku [4] ili [ ]. Stavka podešavanja Zaslon Raspon Središnja frekvencija dubokih tonova "Bass F" 60/70/80/100 ili 150 Hz Razina dubokih tonova "Bass" 8 +8 Faktor Q dubokih tonova "Bass Q" 1,00/1,25/1,50/2,00 Raširenost dubokih tonova "Bass EXT" Uključeno/Isključeno Središnja frekvencija srednjih tonova "MID F" 0,5/1,0/1,5/2,0 khz Razina srednjih tonova "Middle" 8 +8 Faktor Q srednjih tonova "Middle Q" 1,0/2,0 Središnja frekvencija visokih tonova "TRE F" 10,0/12,5/15,0/17,5 khz Razina visokih tonova "Treble" 8 +8 Balans "Balance" Lijevo 15 Desno 15 Fader "Fader" Straga 15 Sprijeda 15 Izjednačenje glasnoće "V Offset" 8 ±0 Prema vrijednosti podešavanja faktora Q dubokih tonova, frekvencije koje se mogu podesiti u srednjoj frekvenciji dubokih tonova mijenjanju se kako je dolje prikazano. Faktor Q dubokih tonova Srednja frekvencija dubokih tonova 1,00/1,25/1,50 60/70/80/100 2,00 60/70/80/150 Kada je raširenost dubokih tonova podešen na uključeno, niskofrekvencijski odziv je proširen za 20%. Izjednačenje glasnoće : Glasnoća svakog izvora može se postaviti kao razlika od osnovne glasnoće. 5 Izaūite iz moda audio kontrole Pritisnite [AUD] tipku. Podešavanje zvučnika Fino podešavanje tako da je System Q vrijednost optimalna pri podešavanju tipa zvučnika. 1 Uūite u Standby Pritisnite [SRC] tipku. Odaberite zaslon "ALL OFF". 2 Uūite u mod podešavanja zvučnika Pritisnite [Q] tipku. 3 Odaberite tip zvučnika Pritisnite tipku [4] ili [ ]. Svaki puta kada pritisnete tipku, podešavanje se mijenja kako je prikazano. Tip zvučnika Zaslon Isključeno "SP OFF" Za 6 & 6x9 in. zvučnik "SP 6*9/6inch" Za 5 & 4 in. zvučnik "SP 5/4inch" Za OEM zvučnik "SP O.E.M." 4 Izaūite iz moda podešavanja zvučnika Pritisnite [Q] tipku. Mijenjanje prikaza sata Mijenjanje informacija na zaslonu. Pritisnite [CLK] tipku. Svaki puta kada pritisnete tipku ona izmjenjuju se prikaz sata i aktivnog izvora. Za vrijeme prikaza sata, pokazivač sata je uključen. 9

10 Hrvatski Opće značajke Mijenjanje prikaza Mijenjanje informacija na zaslonu. Pritisnite [DISP] tipku. Svaki puta kada pritisnete tipku, zaslon se mijenja, kako je dolje prikazano. Sa tjunerom kao izvorom Informacija Zaslon Naziv ili frekvencija programske usluge Radio tekst "R-TEXT" Prikaz frekvencije za vrijeme prijema naziva programske usluge Držite pritisnutu [DISP] tipku najmanje 1 sekundu. Za RDS stanice, umjesto naziva stanice biti će prikazana frekvencija tokom 5 sekundi. Sa CD-om i vanjskim diskom kao izvorom Informacija Zaslon Trajanje pjesme Naziv diska "DNPS" Naslov diska (Sa vanjskim diskom kao izvorom) "D-TITLE" Naslov pjesme (Sa vanjskim diskom kao izvorom) "T-TITLE" 3 Odaberite izvor za pomoćni ulaz Pritisnite tipku [4] ili [ ]. Svaki puta kada pritisnete tipku, zaslon se mijenja, po donjim prikazima. "AUX" "TV" "VCP" "GAME" "PORTABLE" 4 Izaūite iz moda podešavanja prikaza pomoćnog ulaza Pritisnite [DISP] tipku. Kada se postupak zaustavi na 10 sekundi, ime je tada odabrano i mod podešavanja prikaza pomoćnog ulaza se zatvara. Podešavanje kuta prednje ploče Držite pritisnutu [ANG] tipku najmanje 1 sekundu. Ne primjenjujte prekomjernu silu na prednju ploču. To može prouzročiti oštećenje. Podešavanje prikaza pomoćnog ulaza Odabir prikaza kada je ureūaj priključen na izvor Pomoćnog unosa. 1 Odaberite AUX izvor Pritisnite [SRC] tipku. Odaberite zaslon "AUX". 2 Uūite u mod podešavanja prikaza pomoćnog ulaza Držite pritisnutu [DISP] tipku najmanje 2 sekunde. Prikazan je trenutno odabran Pomoćni ulaz. 10 Prednja ploča zaštićena od krade Prednju ploču ureūaja se može odvojiti i ponijeti sobom, što pomaže u sprečavanju krade. Skidanje prednje ploče 1 Isključite paljenje i držite pritisnutu [SRC] tipku najmanje 1 sekundu. Napajanje se isključuje i prednja ploča se otvara. 2 Držeći prednju ploču u sredini, izvucite ju.

11 Kada je prednja ploča otvorena za uklanjanje, prema podešavanju <Podešavanje vremena čekanja po isključivanju> (stranica 24) prednja ploča je skrivena i napajanje se isključuje. Prednja ploča je precizan dio opreme i može se lako oštetiti udarcima ili trzajima. Zbog toga, dok je odvojena, prednju ploču čuvajte u njenoj posebnoj kutiji. Ne izlažite prednju ploču niti njezinu kutiju izravnom sunčevom svjetlu ili prevelikoj vrućini ili vlazi. Izbjegavajte mjesta sa suviše prašine i gdje postoji mogućnost pljuskanja vode. Ponovno pričvršćivanje prednje ploče 1 Postavite lijevu stranu prednje ploče u držač prednje ploče. 2 Pritisnite desnu stranu prednje ploče dok se ne učvrsti. Sakrivanje upravljačke ploče Spriječava da netko dira ureūaj, dok je Vaš auto na servisu itd. Sakrivanje upravljačke ploče Držite pritisnutu [SRC] tipku najmanje 1 sekundu. Prednja ploča se klizno otvara. Po isteku vremena podešenog u <Podešavanje vremena čekanja po isključivanju> (stranica 24) prednja ploča je skrivena i napajanje se isključuje. Pokazivanje upravljačke ploče Pritisnite lijevu stranu gornjeg dijela prednje ploče. Prednja ploča se otvara i pokazuje upravljačku ploču. TEL Mute Audio sustav se automatski utišava kada dolazi poziv. Kada dolazi poziv Na zaslonu je "CALL". Audio sustav zastaje. Slušanje audia tokom poziva Pritisnite [SRC] tipku. Prikazano je "CALL" i audio sustav je ponovo uključen. Kada dolazi poziv Zaklopite telefon. Prikazano je "CALL" i audio sustav je ponovo uključen. 11

12 Radio prijemnik Hrvatski SRC AM FM #1 6 4 / MENU Podešavanje Biranje stanice. 1 Odaberite Tuner source Pritisnite [SRC] tipku. Odaberite zaslon "TUNER". 2 Odaberite područje Pritisnite [FM] ili [AM] tipku. Svaki puta kada pritisnete [FM] tipku ona izmjenjuje područja FM1, FM2, i FM3. 3 Podesite područje gore ili dole Pritisnite tipku [4] ili [ ]. Tokom prijema stereo stanica uključen je pokazivač "ST". Prikaz valnog područja Prikaz frekvencije Pohranjeni broj postaje Podešavanje izravnim pristupom (funkcija daljinskog) Unos frekvencije i podešavanje. 1 Odaberite područje Pritisnite [FM] ili [AM] tipku. 2 Uūite u mod podešavanja izravnim pristupom Pritisnite [DIRECT] tipku na daljinskom. Na zaslonu je " ". ST pokazivač 3 Unesite frekvenciju Pritisnite tipke s brojevima na daljinskom. Primjer: Željena frekvencija Pritisnite tipku 92,1 MHz (FM) [#0], [#9], [#2], [#1] 810 khz (AM) [#0], [#8], [#1], [#0] Otkazivanje podešavanja izravnim pristupom Pritisnite [DIRECT] tipku na daljinskom. 12

13 Predpodešena memorija postaje Stavljanje postaje u memoriju. 1 Odaberite područje Pritisnite [FM] ili [AM] tipku. 2 Odaberite frekvenciju za spremanje u memoriju Pritisnite tipku [4] ili [ ]. 3 Spremite frekvenciju u memoriju Držite pritisnutu tipku [#1] [#6] najmanje 2 sekunde. Prikaz predpodešenog broja bljesne 1 put. Na svakom području 1 postaja može biti spremljena u memoriju na svaku tipku [#1] [#6]. Kada se automatski unos u memoriju radi u FM2 području, RDS postaje predpodešene u FM1 se ne unose u memoriju. Isto tako kada se radi u FM3 području, RDS postaje predpodešene u FM1 ili FM2 se ne unose u memoriju. Predpodešeno ugaūanje Pozivanje postaje iz memorije. 1 Odaberite područje Pritisnite [FM] ili [AM] tipku. 2 Pozovite postaju Pritisnite tipku [#1] [#6]. Automatski unos u memoriju Automatsko stavljanje u memoriju postaja sa dobrim prijemom. 1 Odaberite područje za automatski unos u memoriju Pritisnite [FM] ili [AM] tipku. 2 Uūite u mod izbornika Držite pritisnutu [MENU] tipku najmanje 1 sekundu. Na zaslonu je "MENU". 3 Odaberite mod automatskog stavljanja u memoriju Pritisnite [FM] ili [AM] tipku. Odaberite zaslon "Auto-Memory". 4 Otvorite automatski unos u memoriju Držite pritisnutu tipku [4] ili [ ] najmanje 2 sekunde. Kada se u memoriju stavi 6 postaja koje se mogu primati automatski unos u memoriju se zatvara. Kada je uključena <AF funkcija> (stranica 26), samo RDS postaje se stavljaju u memoriju. 13

14 RDS Hrvatski PTY AM FM #1 6 TI/VOL ADJ DISP 4 / TI pokazivač Podaci o stanju na cestama Automatsko prebacivanje na podatke o stanju na cestama kada počinje prometni bilten, čak i ako ne slušate radio. Pritisnite [TI] tipku. Svaki puta kada pritisnete tipku, funkcija podataka o stanju na cestama se uključuje ili isključuje. Kada je uključena, uključen je pokazivač "TI". Kada nema prijema postaje sa podacima o stanju na cestama, pokazivač "TI" bljeska. Kada prometni bilten počinje, na zaslonu je "Traffic Info" i prebacuje se na podatke o stanju na cestama. Za vrijeme prijema AM postaje kada je uključena funkcija podataka o stanju na cestama, prebacuje se na FM postaju. Prijem podataka o stanju na cestama sa drugih postaja Pritisnite tipku [4] ili [ ]. Promjena postaje za podatke o stanju na cestama može se obaviti i ta vrijeme slušanja radija. PTY pokazivač Predpodešavanje glasnoće za podatke o stanju na cestama Podešavanje glasnoće u toku podataka o stanju na cestama. 1 Prijem postaje. 2 Podesite željenu glasnoću. 3 Predpodesite glasnoću Držite pritisnutu [VOL ADJ] tipku najmanje 2 sekunde. Prikaz razine glasnoće bljesne 1 put. 14

15 PTY (Vrsta programa) Biranje vrste programa i traženje postaje. 1 Uūite u PTY mod Pritisnite [PTY] tipku. Tokom PTY moda, uključen je pokazivač "PTY". Ta se funkcija ne može upotrebljavati za vrijeme prijema podataka o stanju u prometu na ili AM. 2 Odaberite Vrsta programa Pritisnite [FM] ili [AM] tipku. Svaki puta kada pritisnete tipku, vrsta programa se mijenja, kako je dolje prikazano. Br. Vrsta programa Zaslon 1. Govor "Speech" 2. Glazba "Music" 3. Vijesti "News" 4. Aktualnosti "Affairs" 5. Podaci "Info" 6. Sport "Sport" 7. Obrazovanje "Educate" 8. Drama "Drama" 9. Kultura "Culture" 10. Znanost "Science" 11. Razno "Varied" 12. Pop glazba "Pop M" 13. Rock glazba "Rock M" 14. Lagana glazba "Easy M" 15. Laka klasika "Light M" 16. Ozbiljna klasika "Classics" 17. Druga glazba "Other M" 18. Vrijeme "Weather" 19. Financije "Finance" 20. Programi za djecu "Children" 21. Društvene teme "Social" 22. Religija "Religion" 23. Program uživo "Phone In" 24. Putovanja "Travel" 25. Slobodno vrijeme "Leisure" 26. Jazz glazba "Jazz" 27. Country glazba "Country" 28. Narodna glazba "Nation M" 29. Evergrini "Oldies" 30. Folk glazba "Folk M" 31. Dokumentarni "Document" Govor i glazba uključuju dolje prikazane vrste programa. Glazba: Br.12 17, Govor: Br.3 11, 18 25, 31 Vrsta programa se može tipkama [#1] [#6] staviti u memoriju i brzo pozvati. Pogledajte u <Predpodešavanje vrste programa> (stranica 16). Jezik prikaza se može mijenjati. Pogledajte u <Promjena jezika za PTY funkciju> (stranica 16). 3 Traženje postaje s odabranom vrstom programa Pritisnite tipku [4] ili [ ]. Ako želite tražiti druge postaje, ponovo pritisnite tipku [4] ili [ ]. Ako odabrana vrsta programa nije naūena, na zaslonu je "NO PTY". Odaberite drugu vrstu programa. 4 Izaūite iz PTY moda Pritisnite [PTY] tipku. 15

16 Hrvatski RDS Predpodešavanje vrste programa Stavljanje vrste programa u memoriju predpodešene tipke i brzo pozivanje. Predpodešavanje vrste programa 1 Odaberite vrstu programa za predpodešavanje Pogledajte u <PTY (Vrsta programa)> (stranica 15). 2 Predpodesite vrstu programa Držite pritisnutu tipku [#1] [#6] najmanje 2 sekunde. Pozivanje predpodešene vrste programa 1 Uūite u PTY mod Pogledajte u <PTY (Vrsta programa)> (stranica 15). 2 Pozovite vrstu programa Pritisnite tipku [#1] [#6]. Promjena jezika za PTY funkciju Odabir jezika za prikaz tipa programa. 1 Uūite u PTY mod Pogledajte u <PTY (Vrsta programa)> (stranica 15). 2 Uūite u mod promjene jezika Pritisnite [DISP] tipku. 3 Odaberite jezik Pritisnite [FM] ili [AM] tipku. Svaki puta kada pritisnete tipku, jezik se mijenja, kako je dolje prikazano. Jezik Zaslon Engleski "English" Španjolski "Spanish" Francuski "French" Nizozemski "Dutch" Norveški "Norwegian" Portugalski "Portuguese" Švedski "Swedish" Njemački "German" 4 Izaūite iz moda promjene jezika Pritisnite [DISP] tipku. 16

17 CD/značajke vanjske kontrole diska Sviranje CD-a 38 SRC AM FM 0 Kada CD nije umetnut 1 Otvorite prednju ploču klizno Pritisnite [0] tipku. 2 Umetnite CD. Kada je prednja ploča otvorena klizno, može smetati ručici mjenjača ili nečem drugom. Ako se to dogodi, pazite na sigurnost i pomaknite ručicu mjenjača ili poduzmite nešto odgovarajuće, pa onda pokrenite ureūaj. SCAN RDM REP M.RDM DISP/NAME.S 4 / Dok se prednja ploča kreće, zvuk će privremeno utihnuti. Ako je CD umetnut, pokazivač "IN" je uključen. Kada je CD umetnut Pritisnite [SRC] tipku. Odaberite zaslon "CD". Broj zapisa Vrijeme trajanja zapisa Broj diska Pauza i sviranje Pritisnite [38] tipku. Svaki puta kada pritisnete tipku, CD se zaustavlja ili svira. Izbacite CD 1 Izbacite CD Pritisnite [0] tipku. 2 Zatvorite prednju ploču Pritisnite [0] tipku. IN pokazivač 3 in. (8cm) CD se ne može svirati. Ako upotrijebite adapter i umetnete ih u ureūaj, možete uzrokovati oštećenje. 17

18 Hrvatski CD/značajke vanjske kontrole diska Sviranje vanjskog diska Sviranje diskova u opcijskom dodatnom sviraču diskova priključenom na ovaj ureūaj. Pritisnite [SRC] tipku. Na zaslonu odaberite svirac diskova koji želite. Primjeri prikaza: Zaslon Svirač diskova "CD2" CD player "DISC" CD mjenjač/md mjenjač Pauza i sviranje Pritisnite [38] tipku. Svaki puta kada pritisnete tipku, disk se zaustavlja ili svira. Disk #10 je prikazan kao "0". Funkcije koje se mogu koristiti i podaci koji se mogu prikazati razlikuju se ovisno o priključenim vanjskim disk-ureūajima. Brzo pretraživanje prema naprijed i vraćanje Brzo pretraživanje prema naprijed Držite pritisnutu tipku [ ]. Za sviranje diska na tom mjestu otpustite prst. Vraćanje Držite pritisnutu tipku [4]. Za sviranje diska na tom mjestu otpustite prst. 18 Traženje pjesme Biranje pjesme koju želite čuti. Pritisnite tipku [4] ili [ ]. Pretraživanje albuma (funkcija mjenjača diskova) Biranje diska koji želite čuti. Pritisnite tipku [AM] ili [FM]. Izravno traženje pjesama (funkcija daljinskog) Traženje pjesme unosom broja pjesme. 1 Unesite broj pjesme Pritisnite tipke s brojevima na daljinskom. 2 Obavite traženje pjesama Pritisnite tipku [4] ili [ ]. Otkazivanje Izravnog traženja zapisa Pritisnite [38] tipku. Izravno pretraživanje albuma (funkcija daljinskog) Traženje diska unosom broja diska. 1 Unesite broj diska Pritisnite tipke s brojevima na daljinskom. 2 Učinite pretraživanje albuma Pritisnite [DISC+] ili [DISC ] tipku.

19 Otkazivanje izravnog pretraživanja albuma Pritisnite [38] tipku. Unesite "0" da izaberete disk 10. Ponavljanje pjesme/albuma Ponovno sviranje pjesme/diska koji slušate. Pritisnite [REP] tipku. Svaki puta kada pritisnete tipku, Ponovno sviranje se mijenja, kako je dolje prikazano. Ponovo sviranje Zaslon Ponavljanje pjesme Ponavljanje albuma (funkcija mjenjača diskova) Isključeno Traženje pjesama "Repeat ON"/"T-Repeat ON" "D-Repeat ON" "Repeat OFF" Sviranje prvog dijela svake pjesme na disku koji slušate i traženje pjesme koju želite slušati. Sviranje na preskokce Sviranje svih pjesama na disku nesustavnim redom. Pritisnite [RDM] tipku. Svaki puta kada pritisnete tipku, sviranje na preskokce se uključuje ili isključuje. Kada je uključen, na zaslonu je "Random ON". Kada se pritisne tipka [ ], počinje traženje slijedeće pjesme. Sviranje nesustavnim redom iz spremnika (funkcija mjenjača diskova) Sviranje svih pjesama na diskovima u mjenjaču nesustavnim redom. Pritisnite [M.RDM] tipku. Svaki puta kada pritisnete tipku, sviranje nesustavnim redom iz spremnika se uključuje ili isključuje. Kada je uključen, na zaslonu je "M.Random ON". Kada se pritisne tipka [ ], počinje traženje slijedeće pjesme. 1 Pokrenite Traženje pjesama Pritisnite [SCAN] tipku. Na zaslonu je "Scan ON". 2 Otpustite kada svira pjesma koju želite slušati Pritisnite [SCAN] tipku. 19

20 Hrvatski CD/značajke vanjske kontrole diska Imenovanje diska (DNPS) Dodavanje naslova CD-u. 1 Svirajte disk kome želite dodati naslov Naslov se ne može dodati na MD. Imenovanje diska se ne može provesti za vrijeme prikaza CD teksta. 2 Uūite u mod postavljanja imena Držite pritisnutu [NAME.S] tipku najmanje 2 sekunde. Na zaslonu je "NAME SET". 3 Pomaknite kursor na položaj unosa znaka Pritisnite tipku [4] ili [ ]. 4 Odaberite vrstu slova Pritisnite [38] tipku. Svaki puta kada pritisnete tipku, tip slova se mijenja, kako je dolje prikazano. Tip slova Velika slova abecede Mala slova abecede Brojke i simboli Posebni znakovi (slova s akcentima) 5 Odaberite slova Pritisnite [FM] ili [AM] tipku. Slova se mogu unositi pomoću numeričkih tipki daljinskog upravljača. Primjer: Ako se unosi "DANCE". Slovo Tipka #puta pritisnuti "D" [#3] 1 "A" [#2] 1 "N" [#6] 2 "C" [#2] 3 "E" [#3] Ponavljajte korake 3 do 5 i unesite ime. 7 Izaūite iz moda postavljanja imena Pritisnite [NAME.S] tipku. Kada se postupak zaustavi na 10 sekundi, ime je tada registrirano i mod postavljanja imena se zatvara. Mediji kojima možete dodati naziv - Unutarnji CD player : 30 diskova - Vanjski CD mjenjač/player : Mijenja se ovisno o CD mjenjaču/playeru. Pogledajte u priručniku za CD mjenjač/player. Naslov CD-a može se mijenjati na isti način na koji je i postavljen. Pomicanje teksta/naslova Pomicanje prikazanog CD teksta ili MD naslova. Držite pritisnutu [DISP] tipku najmanje 1 sekundu.

21 Sustav izbornika DNPP (Disc Name Preset play) (funkcija daljinskog) Odabir CD-a prikazanog u DNPS CD-a umetnutih u mjenjač diskova. SRC AM FM 1 Uūite u DNPP mod Pritisnite [DNPP] tipku na daljinskom. Kada je na zaslonu "DNPP", DNPS prikazuje redom. Prikaz prema naprijed i prema natrag Pritisnite tipku [DISC ] ili [DISC+]. 2 Ako je disk koji želite prikazan Pritisnite [OK] tipku na daljinskom. Svira disk koji je prikazan. Otkazivanje DNPP moda Pritisnite [DNPP] tipku na daljinskom. #1 6 DISP 4 / MENU Zaslon s izbornikom RDS pokazivač NEWS pokazivač 21

22 Hrvatski Sustav izbornika Sustav izbornika Podešavanje piskutavog zvuka i drugih funkcija za vrijeme rada. Ovdje je objašnjen osnovni postupak rada sustava izbornika. Osvrt o stavkama izbornika i njihovom postavljanju nalazi se nakon ovog objašnjenja rada. 1 Uūite u mod izbornika Držite pritisnutu [MENU] tipku najmanje 1 sekundu. Na zaslonu je "MENU". 2 Odaberite stavku izbornika Pritisnite [FM] ili [AM] tipku. Primjer: Kada želite postaviti piskutavi zvuk odaberite "Beep" na zaslonu. 3 Postavite stavku izbornika Pritisnite tipku [4] ili [ ]. Primjer: Kada je odabrano "Beep", svaki puta kada pritisnete tipku mijenja se u "Beep ON" ili "Beep OFF". Odaberite postupak podešavanja. Možete nastaviti povratom na korak 2 i postavljanjem drugih stavaka. 4 Izaūite iz moda izbornika Pritisnite [MENU] tipku. Kada su kasnije prikazane druge stavke na koje se može primijeniti gornji postupak unosi se sadržaj tabele njihovog postavljanja. (Normalno, prvo podešavanje u tabeli je originalno). Takoūer, objašnjenje o stavkama na koje se ne može primijeniti (<Ručno podešavanje sata> itd.) iznesene su korak po korak. Mask Key Zbog toga što je potrebna Mask Key autorizacija kada ju uklanjate s vozila, personaliziranje ureūaja upotrebom Mask Key pomaže protiv krade. 1 Uūite u Standby mod Pritisnite [SRC] tipku. Odaberite zaslon "ALL OFF". 2 Uūite u mod izbornika Držite pritisnutu [MENU] tipku najmanje 1 sekundu. Na zaslonu je "MENU", prikazan je "Mask key". 3 Uūite u Mask Key mod Držite pritisnutu tipku [4] ili [ ] najmanje 1 sekundu. Na zaslonu je "TRANSMIT 1". 4 Unesite Mask Key signal Držite pritisnutu tipku za prijenos na Mask Key dok se ne upali pokazivač gotovog prijenos na zaslonu. Na zaslonu je "TRANSMIT 2". Držite Mask Key blizu osjetila za signal kada prenosite Mask Key signal. Ako Mask Key signal nije pravilno primljen zaslon se vraća na "TRANSMIT 1". U tom slučaju ponovite postupak iz koraka 4. 5 Ponovo unesite Mask Key signal Držite pritisnutu tipku za prijenos na Mask Key dok se ne upali 22

23 pokazivač gotovog prijenos na zaslonu. Na zaslonu je "APPROVED", Mask Key funkcija je aktivirana. Pritisnite tipku Reset i kada je uklonjena sa baterijskog izvora napajanja 1 Uključite napajanje Uključuje se kontakt vozila. Na zaslonu je "TRANSMIT 1". 2 Unesite Mask Key signal Ponovite gornje korake 4 i 5 i unesite Mask Key's signal. Na zaslonu je "APPROVED". Ureūaj se može upotrebljavati. Ton dodirnog osjetila Podešavanje zvuka provjere rada (piskutavi zvuk) uključeno/isključeno. Zaslon "Beep ON" "Beep OFF" Ručno podešavanje sata Podešavanje Čuje se pisak. Pisak poništen. Podešavanje sata može se raditi kada je <Sinhroniziranje sata> (stranica 23) Isključeno. 1 Odaberite mod podešavanja sata Pritisnite [FM] ili [AM] tipku. Odaberite zaslon "Clock Adjust". 2 Uūite u mod podešavanja sata Držite pritisnutu tipku [4] ili [ ] najmanje 1 sekundu. Prikaz sata bljeska Podesite sate Pritisnite [FM] ili [AM] tipku. Podesite minute Pritisnite tipku [4] ili [ ]. 4 Izaūite iz moda podešavanja sata Pritisnite [MENU] tipku. Sinhroniziranje sata Sinhroniziranje podatka o vremenu RDS postaje i sata ove jedinice. Zaslon "SYNC ON" "SYNC OFF" Osvjetljenje sa mogućnošću izbora Odabir boje rasvjete tipaka kao zelene ili crvene. Zaslon "Button Green" "Button Red" Mijenjanje prikaza na grafičkom zaslonu Podešavanje grafičkog dijela zaslona uključeno/isključeno. Zaslon "Graphic ON" "Graphic OFF" Podešavanje Boja osvjetljenja je zelena. Boja osvjetljenja je crvena. Podešavanje Podešavanje Za sinhroniziranje sata potrebno je 3 do 4 minute. Sinhronizira vrijeme. Podesite vrijeme ručno. Grafički dio je prikazan. Grafički dio nije prikazan.

24 Hrvatski Sustav izbornika Podešavanje boje osvjetljenja Možete podesiti željenu boju zaslona. Funkcija modela KDC-V Odaberite mod podešavanja boje osvjetljenja Pritisnite [FM] ili [AM] tipku. Odaberite zaslon "COL". 2 Boja se postepeno počinje mijenjati Nastavite pritiskati tipku [4] ili [ ]. Otpustite prst kod boje koju želite. Brzo pozivanje predpodešene boje Pritisnite tipku [#1] [#4]. Tipka Boja [#1] Svilenkasto bijela [#2] Crvena [#3] Plava [#4] Plavo zelena Odabir moda boje Pritisnite [#6] tipku. Svaki puta kada pritisnete tipku, mod boje se mijenja, kako je dolje prikazano. Zaslon Mod boje "Scan" Mijenja u slijedeću boju. "SRC" Boja se mijenja prema odabranom izvoru. "Time" Boja se mijenja svakih šest sati. Zadržava sada postavljenu boju. Plavo fino podešavanje 1 Držite pritisnutu [#3] tipku najmanje 2 sekunde. 2 Pritisnite tipku [4] ili [ ]. Kada je plavo fino podešavanje dovršeno, pritisnite tipku [#3]. 24 Podesite memoriju boje Držite pritisnutu [#5] tipku najmanje 2 sekunde. Kada se poziva postava u memoriji pritisnite tipku [#5]. Podešavanje kontrasta Podešavanje kontrasta zaslona. Zaslon i podešavanje "Contrast 0" "Contrast 5" (Originalno podešavanje) "Contrast 10" Prigušivač Plavo fino podešavanje se ne može pohraniti u memoriju. Automatski prigušuje zaslon ureūaja kada je rasvjeta u vozilu uključena. Zaslon "Dimmer ON" "Dimmer OFF" Podešavanje Zaslon se prigušuje. Zaslon se ne prigušuje. Podešavanje vremena čekanja po isključivanju Podešavanje vremena kada počinje postupak skrivanja prednje ploče nakon što je napajanje Isključeno. To podešeno vrijeme je ono kada se prednja ploča može skinuti.

25 Zaslon i podešavanje "Off Wait 0s" "Off Wait 3s" (Originalno podešavanje) "Off Wait 25s" System Q Podešavanje prikazivanja/ne prikazivanja System Q faktora (Središnja frekvencija dubokih tonova, faktor Q dubokih tonova, raspon dubokih tonova, središnja frekvencija srednjih tonova, faktor Q srednjih tonova, i središnja frekvencija visokih tonova) u audio kontroli. Zaslon "System Q ON" "System Q OFF" Podešavanje Prikazani su System Q faktori. System Q faktori nisu prikazani. B.M.S. (Bass Management System) Podesite razinu pojačanja za bas na vanjskom pojačalu upotrebom glavnog ureūaja. Zaslon Podešavanje "AMP Bass FLT" Razina pojačala za bas je niska. "AMP Bass +6" Razina pojačala za bas je mala (+6dB). "AMP Bass +12" Razina pojačala za bas je visoka (+12dB). O snažnijim pojačalima kojima se može upravljati sa ovog ureūaja pročitajte u katalogu ili priručniku s uputama. Bilten novosti sa podešavanjem vremena Automatski se uključuje kada počinje bilten novosti čak i ako se ne sluša radio. Takoūer, može se odrediti vremenski interval kada nije dopušteno prekidanje. Zaslon i podešavanje "News OFF" "News 00min" "News 90min" Kada je podešeno "News 00min" "News 90min" uključena je funkcija News Bulletin Interrupt. Kada je uključena, uključen je pokazivač "NEWS". Kada bilten novosti počinje, na zaslonu je i prebacuje se na bilten novosti. Ako odaberete podešavanje "20min" daljnji bilteni novosti neće biti primani tokom 20 minuta nakon prvog primljenog biltena. Glasnoća biltena novosti je jednaka onoj podešenoj za podatke o stanju na cestama (stranica 14). Ta je funkcija dostupna samo ako željena postaja šalje PTY kod za bilten novosti ili ako pripada <Enhanced Other Network> -Mreži koja šalje PTY kod za bilten novosti. Kada je uključena funkcija Prekid za bilten vijesti, prebacuje se na FM postaju. 25

26 Hrvatski Sustav izbornika Lokalno pretraživanje <u modu tjunera> Samo postaje sa dobrim prijemom se pretražuju tokom podešavanja automatskim pretraživanjem. Zaslon "Local.S OFF" "Local.S ON" Mod podešavanja <u modu tjunera> Postavlja mod podešavanja. Podešavanje Lokalna funkcija pretraživanja je isključena. Lokalna funkcija pretraživanja je uključena. Mod podešavanja Zaslon Postupak Automatsko traženje "Auto1" Automatsko traženje stanice. Traženje "Auto2" Traženje stanica u predpodešenih postaja predpodešenoj memoriji. Ručno "Manual" Normalno ručno upravljanje podešavanjem. Kada je AF funkcija uključena, uključen je pokazivač "RDS". Kada nije dostupna druga postaja sa jačim prijemom istog programa na istoj RDS mreži, možete čuti emitiranje isprekidano. U tom slučaju isključite AF funkciju. Ograničavanje RDS područja (funkcija ograničavanja područja) Možete izabrati želite li ograničiti RDS kanale, primane sa AF funkcijom za odreūenu mrežu, na odreūenom području. Zaslon "Regional ON" "Regional OFF" Podešavanje Funkcija ograničavanja područja je uključena. Funkcija ograničavanja područja je isključena. Neki puta postaje u istoj mreži emitiraju različite programe ili upotrebljavaju drugačije nazive programskih usluga. Automatski unos u memoriju <u modu tjunera> O postupku pogledajte u <Automatski unos u memoriju> (stranica 13). AF (Alternative Frequency) Kod slabog prijema automatski prelazi na drugu frekvenciju koja emitira isti program na istoj RDS mreži sa boljim prijemom. Zaslon "AF ON" "AF OFF" Podešavanje AF funkcija je uključena. AF funkcija je isključena. 26 Auto TP Seek Kada je TI funkcija uključena a prijem pri slušanju podataka o stanju na cestama je slab, automatski će se tražiti druga postaja sa podacima o stanju na cestama, boljeg prijema. Zaslon "ATPS ON" "ATPS OFF" Podešavanje Auto TP Seek funkcija je uključena. Auto TP Seek funkcija je isključena.

27 Monauralni prijem <u FM prijemu> Smetnje se mogu smanjiti ako se stereo emisije primaju kao monauralne. Zaslon "MONO OFF" "MONO ON" Pomicanje teksta <U modu upravljanja tjunerom/vanjskim diskom> Podešavanje pomicanje prikazanog teksta. Zaslon "Scroll MANU" "Scroll Auto" Podešavanje Dole je prikazan pomicani tekst. CD tekst MD naslov Radio tekst Podešavanje Monoauralni prijem je isključen. Monoauralni prijem je uključen. Ne Pomiče se. Pomiče kada se prikaz mijenja. Tajmer za prekidanje napajanja Podešavanje tajmera da automatski isključi napajanje ureūaja kada se Standby mod nastavlja. Upotreba tog podešavanja može uštedjeti akumulator u vozilu. Zaslon Podešavanje "OFF " Tajmer za prekidanje napajanja funkcija je isključena. "OFF 20min" Isključuje napajanje nakon 20 minuta. (Originalno podešavanje) "OFF 40min" Isključuje napajanje nakon 40 minuta. "OFF 60min" Isključuje napajanje nakon 60 minuta. 27

28 Osnovne operacije daljinskog upravljanja Hrvatski Punjenje i zamjena baterija Upotrebljavajte samo litij bateriju (CR2025). Umetnite baterije sa + i polovima pravilno usmjerenim, prema slici unutar kućišta. 4/ FM/AM/DISC+/DISC [#0] [#9] ATT SRC 38 DIRECT/OK DNPP VOL. 2UPOZORENJE Neupotrebljene baterije spremite izvan dohvata djece. Odmah se obratite liječniku, ako se baterija slučajno proguta. Ne ostavljajte daljinski na vruća mjesta poput upravljačke ploče. Osnovne radnje [VOL.] gumbi Podešavanje glasnoće. [SRC] tipka Svaki puta kada pritisnete tipku, izvor se mijenja. O promjeni izvora pogledajte <Biranje izvora> (stranica 8). [ATT] tipka Brzo smanjivanje glasnoće. Kada se pritisne ponovo, vraća na prethodnu razinu. 28

29 Sa tjunerom kao izvorom [FM] / [AM] tipke Odaberite područje. Svaki puta kada pritisnete [FM] tipku ona izmjenjuje područja FM1, FM2, i FM3. [4] / [ ] tipke Podesite područje gore ili dole. [#0] [#9] tipke Pritisnite tipku [#1] [#6] za pozivanje predpodešenih postaja. [DIRECT] tipka Ulazi i otkazuje <Podešavanje izravnim pristupom> (stranica 12). [38] tipka Ulazi i otkazuje <PTY (Vrsta programa)> (stranica 15) mod. Sa diskom kao izvorom [4] / [ ] tipke Pretraživanje pjesama naprijed i natrag. [DISC+] / [DISC ] tipke Pretraživanje albuma naprijed i natrag. [38] tipka Svaki puta kada pritisnete tipku, pjesma se zaustavlja ili svira. [DNPP] / [OK] tipke Ulazi i otkazuje <DNPP (Disc Name Preset play)> (stranica 21) mod. [#0] [#9] tipke Kada u <Izravno traženje pjesme> (stranica 18) i <Izravno pretraživanje albuma> (stranica 18), unosite broj pjesme/diska. 29

30 Pribor Hrvatski Vanjski izgleḍ...broj komada Korištenje bilo kojeg pribora osim onog koji je dostavljen može dovesti do oštećenja uredjaja. Osigurajte korištenje samo onog pribora koji je dostavljen s uredjajem, kako je prikazano gore. Postupak instaliranja Vanjski izgleḍ...broj komada 1. Kako biste spriječili kratke spojeve, uklonite ključ s paljenja i isključite - terminal baterije. 2. Pravilno priključite ulazne i izlazne kablove za svaki uredjaj. 3. Priključite kabel na ožičenje. 4. Uzmite B konektor s ožičenja i priključite ga na konektor zvučnika na vašem vozilu. 5. Uzmite A konektor s ožičenja i priključite ga na konektor za vanjsko napajanje na vašem vozilu. 6. Priključite konektor ožićenja na uredjaj. 7. Instalirajte uredjaj u automobil. 8. Ponovno priključite - terminal baterije. 9. Pritisnite jedanput lijevi dio gornje strane prednje ploče tako da se pojavi prednja kontrolna ploča OPREZ Jako vaš automobil nije pripremljen za ovaj posebni sustav priključenja, savjetujte se s vašim prodavačem KENVOOD opreme. Koristite samo adaptere za antensku konverziju (ISO-JASO) kad antena ima ISO priključak. Sva priključenja kabela osigurajte ubacivanjem džekova dok se potpuno ne zaključaju. Ako paljenje vašeg vozila nema ACC položaj, ili ako je kabel za paljenje povezan s izvorom energije sa stalnim naponom kao što je baterijski kabel, napajanje neće biti povezano s paljenjem motora (tj. neće se uključivati i isključivati zajedno s paljenjem motora). Ako želite povezati napajanje uredjaja s paljenjem motora, priključite kabel za paljenje motora na izvor napajanja koji se može uključiti i isključiti korištenjem ključa za paljenje. Ako izgori osigurač, prvo provjerite da kabeli nisu uzrokovali kratki spoj, zatim zamijenite stari osigurač s jednim koji ima istu vrijednost. Izolirajte nepriključene kablove vinilskom trakom ili drugim sličnim materijalom. Da bi se spriječio kratki spoj, nemojte uklanjati poklopce na krajevima nepriključenih kabela ili terminala. Priključite kabele zvučnika pravilno na terminale kojima odgovaraju. Uredjaj se može pokvariti ili oštetiti ako dijelite - kablove i/ili ih pričvršćujete za bilo koji metalni dio u automobilu. Nakon što je uredjaj instaliran, provjerite da li kočiona svjetla, pokazivači, brisači, itd. na automobilu pravilno rade. Ako konzola ima poklopac, instalirajte uredjaj tako da prednja ploča ne pogodi poklopac dok se zatvara i otvara. Postavite uredjaj tako da je kut postavljanja 30 ili manje.

31 Priključivanje kabela na terminale Vodič za rad konektora Brojevi ISO konektora Boja kabla Funkcije Konektor za vanjsko napajanje A 4 A 5 A 6 Žuta Plava/Bijela Narančasto/Žuto A 7 A 8 Priključenje zvučnika B 1 B 2 B 3 B 4 B 5 B 6 B 7 B 8 Crveni Crna Purpurna Purpurna/Crna Siva Siva/Crna Bijela Bijela/Crna Zelena Zelena/Crna Baterija Kontrola napajanja Smanjivač jakosti svjetla Paljenje (ACC) Uzemljenje priključenje Stražnji desni (+) Stražnji desni ( ) Prednji desni (+) Prednji desni ( ) Prednji lijevi (+) Prednji lijevi ( ) Stražnji lijevi (+) Stražnji lijevi ( ) Baterijski kabel (Žuto) 6 Kabel za paljenje (Crveni)7 Igla A 7 (Crveni) 8 Igla A 4 (Žuto) 9 Adaptor anternske konvezije (ISO-JASO) (Pribor br. 3) 1 Ulaz FM/AM antene 2 Osigurač(10A) 4 Ožičenje (Pribor br. 1) 5 A konektor B konektor Antena (ISO) 3 FRONT REAR Kontrolni kabel vanjskog pojačala (ružičasti/crna) 20 TEL kabel za prigušivanje (Smedji) 21 Kontrola napajanja/motor antena kontrolni kabel (Plavo/Bijelo) 22 Prednji desni izlaz (Crveno) 13 Prednji lijevi izlaz (Bijelo) 14 Stražnji desni izlaz (Crveno) 11 Stražnji lijevi izlaz (Bijelo) 12 Na KENWOOD izmjenjivač diskova/dab upravljački ulazni priključak/kpa-sd100/kpa-hd100/kpa-ss Za spajanje ovih vodova, proučite relevantne priručnike sa uputama. 17 EXT.CONT. TEL MUTE P.CONT.OUT ANT.CONT. Ako nema nikakvih priključenja, kabel ne smije ispasti. 27 Za "EXT.AMP.CONT." Terminal pojačala s funkcijom kontrole vanjskog pojačala. 23 Priključiti na terminal koji ie povezan ili sa zvukom telefona ili za vrijeme razgovora. 24 Za priključenje navigacijskog sustava KENWOOD, poslužite se navigacijskim priručnikom. 25 Priključiti na terminal kontrole napajanja kad se koristi pojačalo snage (opcionalno) ili na terminal kontrole antene u vozilu. 26

32 Priključivanje kabela na terminale Instaliranje Hrvatski 2UPOZORENJE Priključenje na ISO konektor (vidi str. 31) Uredjenje igli za ISO konektore ovisi o vrsti vozila koju vozite. Pravilna priključenja mogu spriječiti oštećenja uredjaja. Pravilno priključenje ožičenja opisano je u donjoj točki 1 Ako su igle ISO konektora postavljene kako je opisano u 2 ili 3, izvršite priključenje kako je prikazano. 1 (Pravilno podešavanje) Igla A-7 (crveni) ISO konektora vozila je povezana s paljenjem, a igla A-4 (žuta) je povezana na stalno napajanje. Uredjaj Vozilo Kabel za paljenje Igla A 7 (Crveni) (Crveni) Baterijski kabel (Žuti) Igla A 4 (Žuta) 2 Igla A-7 (crveni) ISO konektora vozila je priključena na stalno napajanje, a igla A-4 (žuta) je priključena na paljenje. Uredjaj Vozilo Kabel za paljenje Igla A 7 (Crveni) (Crveni) Baterijski kabel (Žuti) Igla A 4 (Žuta) Vijak (M4 8) (može se kupiti) Samozatvaraju ći vijak (može se kupiti) Požarni zid ili metalni potporanj Traka za podiza-nje metala (može se kupiti) Savijte rubove odvijačem ili slič-nim alatom i pričvrstite ih. Uredjaj mora biti sigurno instaliran na svoje mjesto. Ako je uredjaj nestabilan, može liše funkcionirati (npr. može preskakati). 3 Igla A-4 (žuta) ISO konektora vozila nije priključena na bilo što, dok je igla A-7 (crveni) priključena na stalno napajanje (ili su obje igle A-7 (crveni) i A-4 (žuta) priključene na stalno napajanje). Uredjaj Kabel za paljenje (Crveni) Baterijski kabel (Žuti) Vozilo Igla A 7 (Crveni) Priključite izvor energije koji se može uključiti i isključiti ključem za paljenje. Za priključenje ove jedinice, provjerite da li Vam je prednji dio kontrolne ploče sučelice i postavite je u prorez istovremenim pritiskom na četiri ugla okvira od tvrde gume. Nemojte jako pritiskati druge dijelove osim kutova; inače mogu nastati problemi poput nemogućnosti otvaranja ili zatvaranja ploče. 32

33 Uklanjanje uredjaja 1 Uvucite alat u proreze u okviru od tvrde gume, te ga lagano povucite dok se brava ne oslobodi. 2 Uklonite vijak (M4 8) na stražnjoj ploči. 3 Ubacite dva alata za uklanjanje duboko u utore na obje strane, kako je prikazano na slici. Pribor4 Alat za uklanjanje Vijak (M4 8) (može se kupiti) Pribor br2 Alat za uklanjanje Pričvršćivanje prednje ploče na ureūaj Ako želite pričvrstiti prednju ploču na ureūaj tako da ne ispadne, slijedite upute u nastavku. 1 Proučite funkciju "Skidanje prednje ploče" (str. 10) i skinite prednju ploču. 2 Stavite dostavljeni vijak u udubinu na sredini donjeg dijela prednje ploče koju ste skinuli s ureūaja. Pribor5 3 Proučite poglavlje "Skidanje prednje ploče" (str. 10) a zatim ponovno pričvrstite prednju ploču. Nikad ne stavljajte vijke s navojima (2 x 4 mm) u druge udubine osim onih navedenih, jer se u tom slučaju stegnu i mogu oštetiti mehaničke dijelove unutar ureūaja. 4 Gurnite alat za skidanje prema gore i izvucite ureūaj dopola dok pritišćete prema unutra. Budite pažljivi kako bi izbjegli ozljedu od igala prihvatnice na alatu za uklanjanje. 5 Povucite uredjaj do kraja rukama, pažljivo da ga ne ispustite. 33
