1 KDC-5027 KDC-508 CD-VASTAANOTTIMEN KÄYTTÖOHJE B (E2N/E2W)

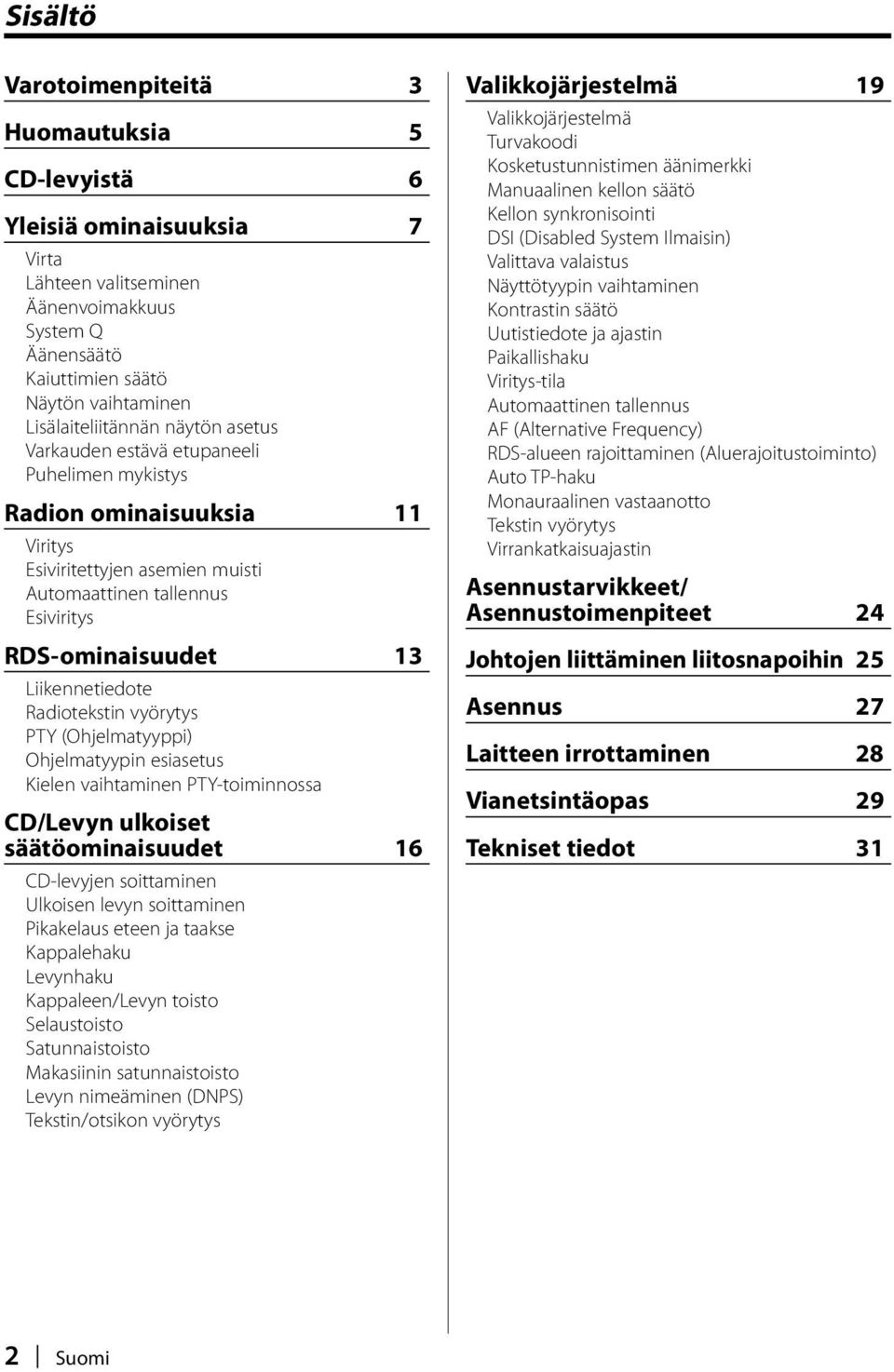

2 Sisältö Varotoimenpiteitä 3 Huomautuksia 5 CD-levyistä 6 Yleisiä ominaisuuksia 7 Virta Lähteen valitseminen Äänenvoimakkuus System Q Äänensäätö Kaiuttimien säätö Näytön vaihtaminen Lisälaiteliitännän näytön asetus Varkauden estävä etupaneeli Puhelimen mykistys Radion ominaisuuksia 11 Viritys Esiviritettyjen asemien muisti Automaattinen tallennus Esiviritys RDS-ominaisuudet 13 Liikennetiedote Radiotekstin vyörytys PTY (Ohjelmatyyppi) Ohjelmatyypin esiasetus Kielen vaihtaminen PTY-toiminnossa CD/Levyn ulkoiset säätöominaisuudet 16 CD-levyjen soittaminen Ulkoisen levyn soittaminen Pikakelaus eteen ja taakse Kappalehaku Levynhaku Kappaleen/Levyn toisto Selaustoisto Satunnaistoisto Makasiinin satunnaistoisto Levyn nimeäminen (DNPS) Tekstin/otsikon vyörytys Valikkojärjestelmä 19 Valikkojärjestelmä Turvakoodi Kosketustunnistimen äänimerkki Manuaalinen kellon säätö Kellon synkronisointi DSI (Disabled System Ilmaisin) Valittava valaistus tyypin vaihtaminen Kontrastin säätö Uutistiedote ja ajastin Paikallishaku Viritys-tila Automaattinen tallennus AF (Alternative Frequency) RDS-alueen rajoittaminen (Aluerajoitustoiminto) Auto TP-haku Monauraalinen vastaanotto Tekstin vyörytys Virrankatkaisuajastin Asennustarvikkeet/ Asennustoimenpiteet 24 Johtojen liittäminen liitosnapoihin 25 Asennus 27 Laitteen irrottaminen 28 Vianetsintäopas 29 Tekniset tiedot 31 2 Suomi

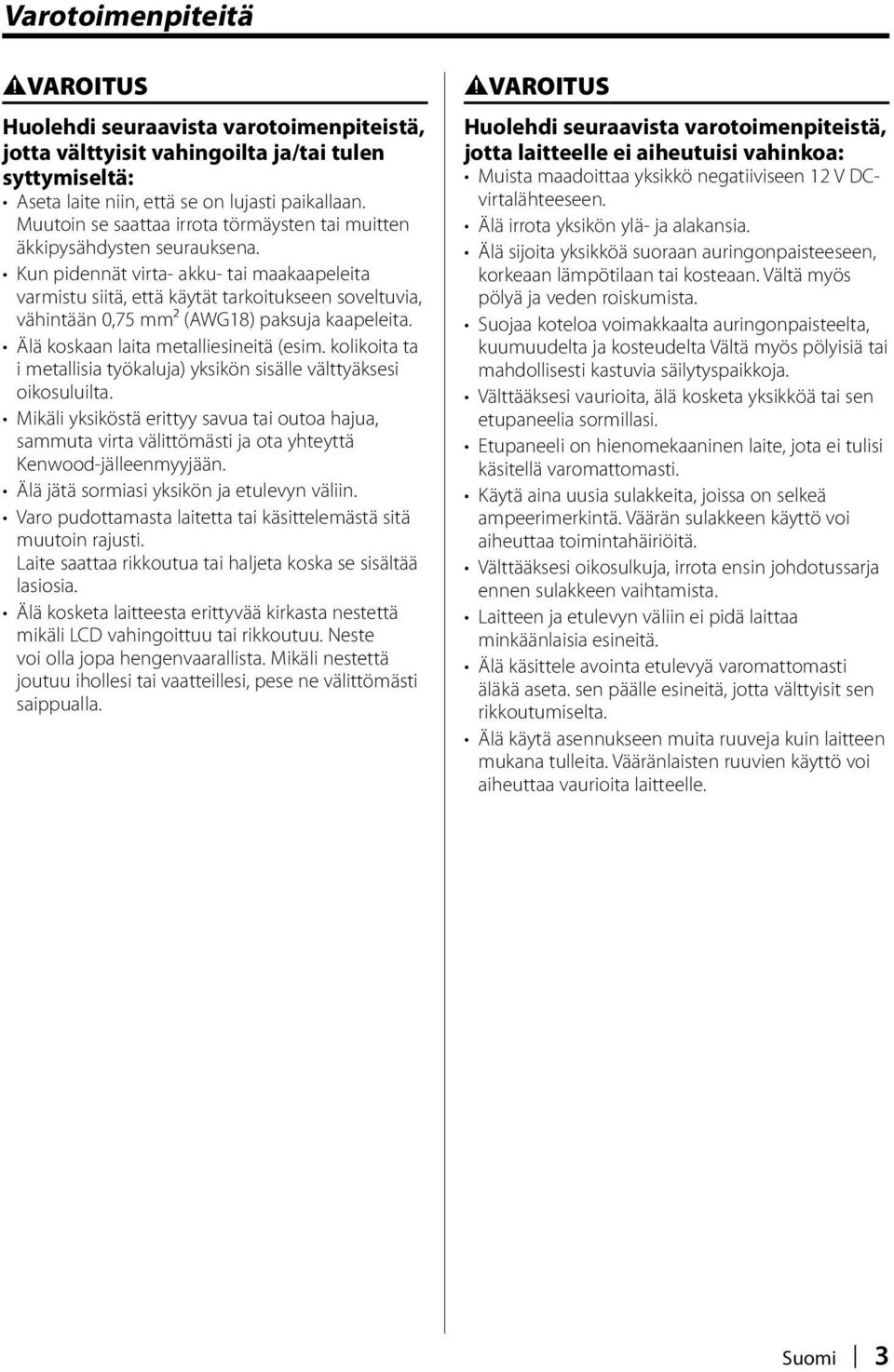

3 Varotoimenpiteitä 2VAROITUS Huolehdi seuraavista varotoimenpiteistä, jotta välttyisit vahingoilta ja/tai tulen syttymiseltä: Aseta laite niin, että se on lujasti paikallaan. Muutoin se saattaa irrota törmäysten tai muitten äkkipysähdysten seurauksena. Kun pidennät virta- akku- tai maakaapeleita varmistu siitä, että käytät tarkoitukseen soveltuvia, vähintään 0,75 mm² (AWG18) paksuja kaapeleita. Älä koskaan laita metalliesineitä (esim. kolikoita ta i metallisia työkaluja) yksikön sisälle välttyäksesi oikosuluilta. Mikäli yksiköstä erittyy savua tai outoa hajua, sammuta virta välittömästi ja ota yhteyttä Kenwood-jälleenmyyjään. Älä jätä sormiasi yksikön ja etulevyn väliin. Varo pudottamasta laitetta tai käsittelemästä sitä muutoin rajusti. Laite saattaa rikkoutua tai haljeta koska se sisältää lasiosia. Älä kosketa laitteesta erittyvää kirkasta nestettä mikäli LCD vahingoittuu tai rikkoutuu. Neste voi olla jopa hengenvaarallista. Mikäli nestettä joutuu ihollesi tai vaatteillesi, pese ne välittömästi saippualla. 2VAROITUS Huolehdi seuraavista varotoimenpiteistä, jotta laitteelle ei aiheutuisi vahinkoa: Muista maadoittaa yksikkö negatiiviseen 12 V DCvirtalähteeseen. Älä irrota yksikön ylä- ja alakansia. Älä sijoita yksikköä suoraan auringonpaisteeseen, korkeaan lämpötilaan tai kosteaan. Vältä myös pölyä ja veden roiskumista. Suojaa koteloa voimakkaalta auringonpaisteelta, kuumuudelta ja kosteudelta Vältä myös pölyisiä tai mahdollisesti kastuvia säilytyspaikkoja. Välttääksesi vaurioita, älä kosketa yksikköä tai sen etupaneelia sormillasi. Etupaneeli on hienomekaaninen laite, jota ei tulisi käsitellä varomattomasti. Käytä aina uusia sulakkeita, joissa on selkeä ampeerimerkintä. Väärän sulakkeen käyttö voi aiheuttaa toimintahäiriöitä. Välttääksesi oikosulkuja, irrota ensin johdotussarja ennen sulakkeen vaihtamista. Laitteen ja etulevyn väliin ei pidä laittaa minkäänlaisia esineitä. Älä käsittele avointa etulevyä varomattomasti äläkä aseta. sen päälle esineitä, jotta välttyisit sen rikkoutumiselta. Älä käytä asennukseen muita ruuveja kuin laitteen mukana tulleita. Vääränlaisten ruuvien käyttö voi aiheuttaa vaurioita laitteelle. Suomi 3

4 PTY TI Varotoimenpiteitä Laitteeseen liitetyt CD -soittimet/ levynvaihtajat: Laitteeseen voi liittää vuonna 1988 tai sen jälkeen valmistettuja KENWOOD levynvaihtajia/ CD - soittimia. Tutustu katalogiin tai ota yhteyttä Kenwood - jälleenmyyjään mikäli haluat lisätietoja liitettävistä levynvaihtajista / CD -soittimista. Huomaa, että laitteeseen ei voi liittää vuonna 1997 tai sitä aiemmin valmistettuja KENWOOD levynvaihtajia/cd -soittimia tai muiden valmistajien levynvaihtajia. Toisiaan tukemattomat liitännät saattavat aiheuttaa laitevahinkoja. O-N kytkin -asetetaan "N" asentoon soveltuvissa KENWOOD levynvaihtajissa / CD -soittimissa. Käytettävät toiminnot ja näytössä näkyvät tiedot vaihtelevat liitettynä olevasta mallista. Voit vahingoittaa sekä laitetta että CD-vaihtajaa mikäli kytket ne väärin. Älä laita levykelkkaan 8 cm CD-levyjä Mikäli yrität laittaa 8 cm CD:n adaptereineen laitteeseen, adapteri saattaa irrota levystä ja vahingoittaa laitetta. HUOM Jos asennuksen yhteydessä esiintyy ongelmia, ota yhteyttä Kenwood-jälleenmyyjään. Mikäli yksikk ei toimi kunnolla, paina RESETnäppäint. Yksikk palautuu tehdasasetuksiin RESET-näppäint painettaessa. Mikäli laite ei toimi kunnolla RESET näppäimen painamisesta huolimatta, ota yhteytt paikalliseen KENWOODjälleenmyyjään. Paina reset-näppäint mikäli automaattinen CD-vaihtaja ei tarkastettaessa toimi oikein. Alkuperäinen käyttötila palautuu. FM AM SCAN RDM REP M.RDM Reset-näppäin LCD:ssä näkyviä merkkejä voi olla vaikea lukea alle 5 C lämpötiloissa. Tässä käsikirjassa esiintyvät kuvat näytöstä ja etupaneelista ovat esimerkkejä, joiden tarkoituksena on selvittää tarkemmin kuinka säätöjä käytetään. Siksi kuvat saattavat poiketa varsinaisen laitteen näytöstä ja jotkin näytöstä esitetyt kuvat eivät ole mahdollisia todellisessa käyttötilanteessa. Kosteus linssin pinnalla Kun käynnistät auton lämmityslaitteen kylmällä ilmalla, CD-soittimen linssinpintaan saattaa tiivistyä kosteutta. CD-levyjen soittaminen ei tällöin ehkä ole mahdollista. Poista levy ja anna kosteuden haihtua. Mikäli laite ei vieläkään toimi normaalisti, ota yhteyttä Kenwood-jälleenmyyjään. 4 Suomi

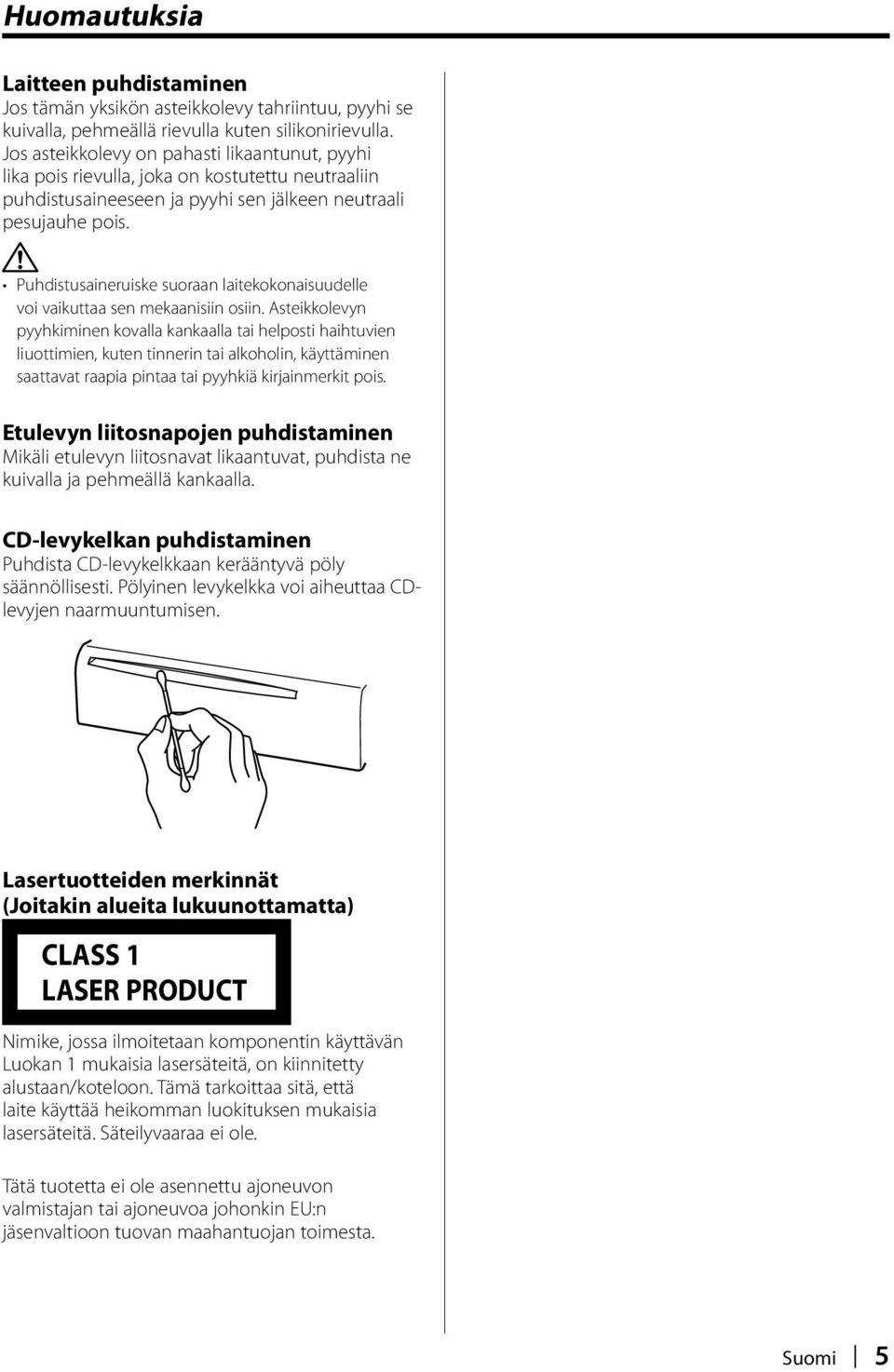

5 Huomautuksia Laitteen puhdistaminen Jos tämän yksikön asteikkolevy tahriintuu, pyyhi se kuivalla, pehmeällä rievulla kuten silikonirievulla. Jos asteikkolevy on pahasti likaantunut, pyyhi lika pois rievulla, joka on kostutettu neutraaliin puhdistusaineeseen ja pyyhi sen jälkeen neutraali pesujauhe pois. Puhdistusaineruiske suoraan laitekokonaisuudelle voi vaikuttaa sen mekaanisiin osiin. Asteikkolevyn pyyhkiminen kovalla kankaalla tai helposti haihtuvien liuottimien, kuten tinnerin tai alkoholin, käyttäminen saattavat raapia pintaa tai pyyhkiä kirjainmerkit pois. Etulevyn liitosnapojen puhdistaminen Mikäli etulevyn liitosnavat likaantuvat, puhdista ne kuivalla ja pehmeällä kankaalla. CD-levykelkan puhdistaminen Puhdista CD-levykelkkaan kerääntyvä pöly säännöllisesti. Pölyinen levykelkka voi aiheuttaa CDlevyjen naarmuuntumisen. Lasertuotteiden merkinnät (Joitakin alueita lukuunottamatta) CLASS 1 LASER PRODUCT Nimike, jossa ilmoitetaan komponentin käyttävän Luokan 1 mukaisia lasersäteitä, on kiinnitetty alustaan/koteloon. Tämä tarkoittaa sitä, että laite käyttää heikomman luokituksen mukaisia lasersäteitä. Säteilyvaaraa ei ole. Tätä tuotetta ei ole asennettu ajoneuvon valmistajan tai ajoneuvoa johonkin EU:n jäsenvaltioon tuovan maahantuojan toimesta. Suomi 5

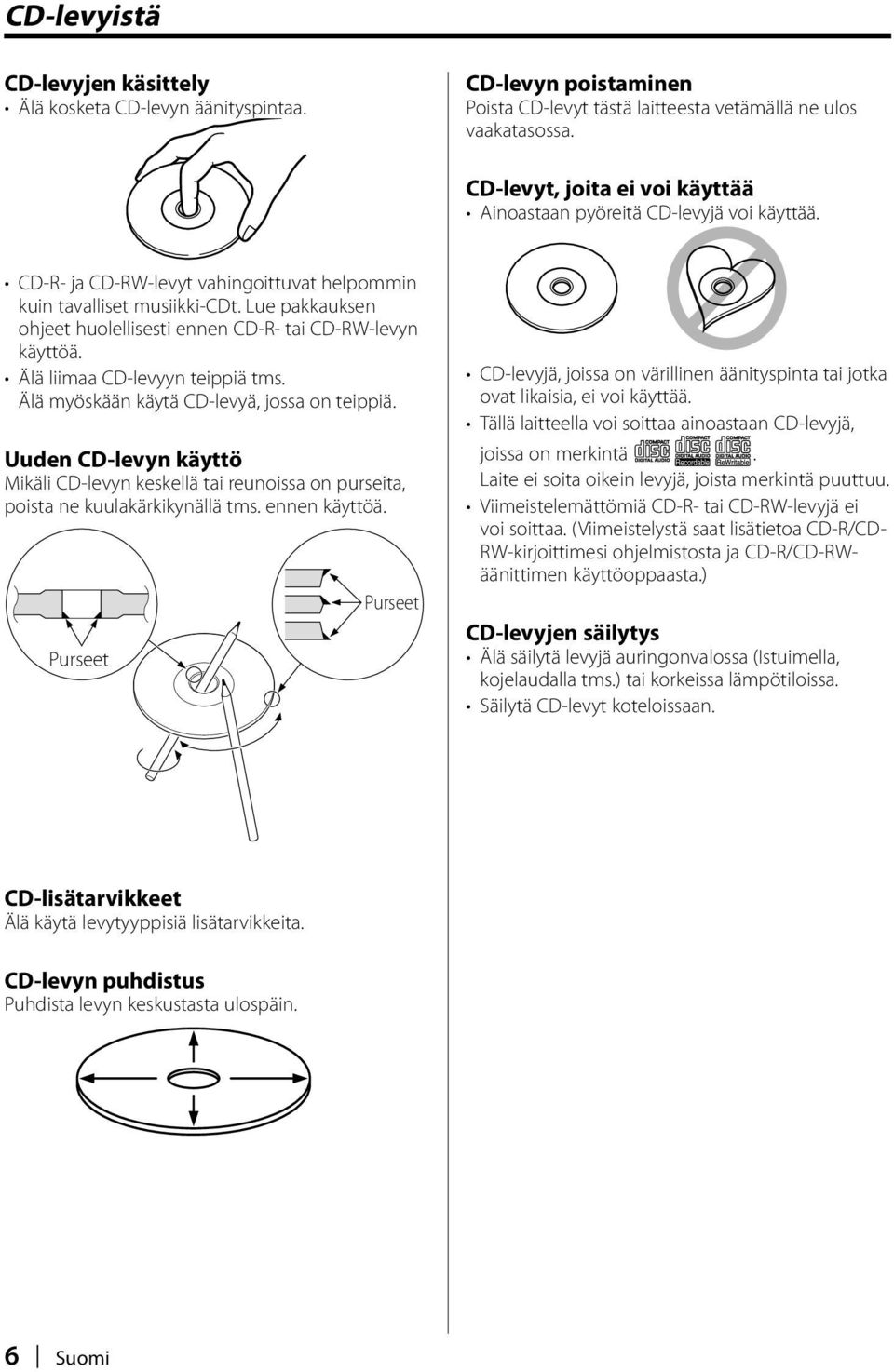

6 CD-levyistä CD-levyjen käsittely Älä kosketa CD-levyn äänityspintaa. CD-levyn poistaminen Poista CD-levyt tästä laitteesta vetämällä ne ulos vaakatasossa. CD-levyt, joita ei voi käyttää Ainoastaan pyöreitä CD-levyjä voi käyttää. CD-R- ja CD-RW-levyt vahingoittuvat helpommin kuin tavalliset musiikki-cdt. Lue pakkauksen ohjeet huolellisesti ennen CD-R- tai CD-RW-levyn käyttöä. Älä liimaa CD-levyyn teippiä tms. Älä myöskään käytä CD-levyä, jossa on teippiä. Uuden CD-levyn käyttö Mikäli CD-levyn keskellä tai reunoissa on purseita, poista ne kuulakärkikynällä tms. ennen käyttöä. Purseet Purseet CD-levyjä, joissa on värillinen äänityspinta tai jotka ovat likaisia, ei voi käyttää. Tällä laitteella voi soittaa ainoastaan CD-levyjä, joissa on merkintä. Laite ei soita oikein levyjä, joista merkintä puuttuu. Viimeistelemättömiä CD-R- tai CD-RW-levyjä ei voi soittaa. (Viimeistelystä saat lisätietoa CD-R/CD- RW-kirjoittimesi ohjelmistosta ja CD-R/CD-RWäänittimen käyttöoppaasta.) CD-levyjen säilytys Älä säilytä levyjä auringonvalossa (Istuimella, kojelaudalla tms.) tai korkeissa lämpötiloissa. Säilytä CD-levyt koteloissaan. CD-lisätarvikkeet Älä käytä levytyyppisiä lisätarvikkeita. CD-levyn puhdistus Puhdista levyn keskustasta ulospäin. 6 Suomi

7 Yleisiä ominaisuuksia Irrotuspainike SRC Q/AUD FM AM PTY SCAN RDM REP M.RDM TI FM AM VOL 4 DISP Virta Virran kytkeminen Paina [SRC] painiketta. Kun virta on kytketty päälle, 'Turvakoodi' (sivu 20) näkyy näytössä joko "CODE ON" tai "CODE OFF". Virran sammuttaminen Paina [SRC] painiketta vähintään 1 sekunnin ajan. Lähteen valitseminen Paina [SRC] painiketta. Vaadittu lähde Viritin "TUNER" CD "CD" Ulkoinen levy (Valinnainen lisävaruste) "DISC CH"/ "CD2" Lisälaitteen tuloliitäntä (Valinnainen lisävaruste) "AUX1" Standby (Pelkkä valaistus) "ALL OFF" Laitteen virta sammuu Standby-tilassa automaattisesti 20 minuutin välein ajoneuvon akun säästämiseksi. Virran pois kytkemisen ajan voi määrittää kohdan 'Virrankatkaisuajastin' (sivu 23) mukaisesti. Äänenvoimakkuus Äänenvoimakkuuden suurentaminen Käännä [VOL] nappulaa myötäpäivään. Äänenvoimakkuuden pienentäminen Käännä [VOL] nappulaa vastapäivään. Suomi 7

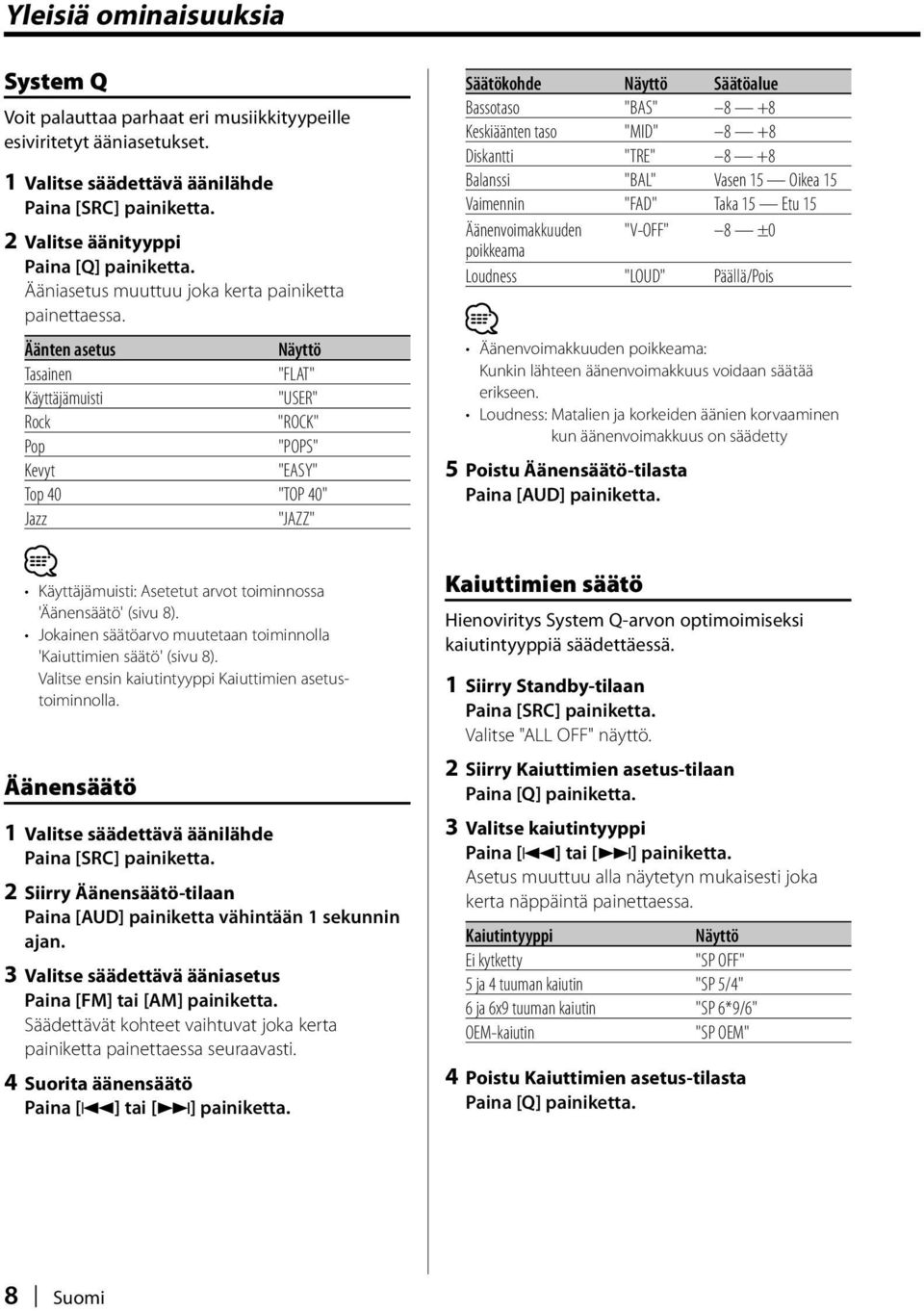

8 Yleisiä ominaisuuksia System Q Voit palauttaa parhaat eri musiikkityypeille esiviritetyt ääniasetukset. 1 Valitse säädettävä äänilähde Paina [SRC] painiketta. 2 Valitse äänityyppi Paina [Q] painiketta. Ääniasetus muuttuu joka kerta painiketta painettaessa. Äänten asetus Tasainen "FLAT" Käyttäjämuisti "USER" Rock "ROCK" Pop "POPS" Kevyt "EASY" Top 40 "TOP 40" Jazz "JAZZ" Säätökohde Säätöalue Bassotaso "BAS" 8 +8 Keskiäänten taso "MID" 8 +8 Diskantti "TRE" 8 +8 Balanssi "BAL" Vasen 15 Oikea 15 Vaimennin "FAD" Taka 15 Etu 15 Äänenvoimakkuuden "V-OFF" 8 ±0 poikkeama Loudness "LOUD" Päällä/Pois Äänenvoimakkuuden poikkeama: Kunkin lähteen äänenvoimakkuus voidaan säätää erikseen. Loudness: Matalien ja korkeiden äänien korvaaminen kun äänenvoimakkuus on säädetty 5 Poistu Äänensäätö-tilasta Paina [AUD] painiketta. Käyttäjämuisti: Asetetut arvot toiminnossa 'Äänensäätö' (sivu 8). Jokainen säätöarvo muutetaan toiminnolla 'Kaiuttimien säätö' (sivu 8). Valitse ensin kaiutintyyppi Kaiuttimien asetustoiminnolla. Äänensäätö 1 Valitse säädettävä äänilähde Paina [SRC] painiketta. 2 Siirry Äänensäätö-tilaan Paina [AUD] painiketta vähintään 1 sekunnin ajan. 3 Valitse säädettävä ääniasetus Paina [FM] tai [AM] painiketta. Säädettävät kohteet vaihtuvat joka kerta painiketta painettaessa seuraavasti. 4 Suorita äänensäätö Paina [4] tai [ ] painiketta. Kaiuttimien säätö Hienoviritys System Q-arvon optimoimiseksi kaiutintyyppiä säädettäessä. 1 Siirry Standby-tilaan Paina [SRC] painiketta. Valitse "ALL OFF" näyttö. 2 Siirry Kaiuttimien asetus-tilaan Paina [Q] painiketta. 3 Valitse kaiutintyyppi Paina [4] tai [ ] painiketta. Asetus muuttuu alla näytetyn mukaisesti joka kerta näppäintä painettaessa. Kaiutintyyppi Ei kytketty "SP OFF" 5 ja 4 tuuman kaiutin "SP 5/4" 6 ja 6x9 tuuman kaiutin "SP 6*9/6" OEM-kaiutin "SP OEM" 4 Poistu Kaiuttimien asetus-tilasta Paina [Q] painiketta. 8 Suomi

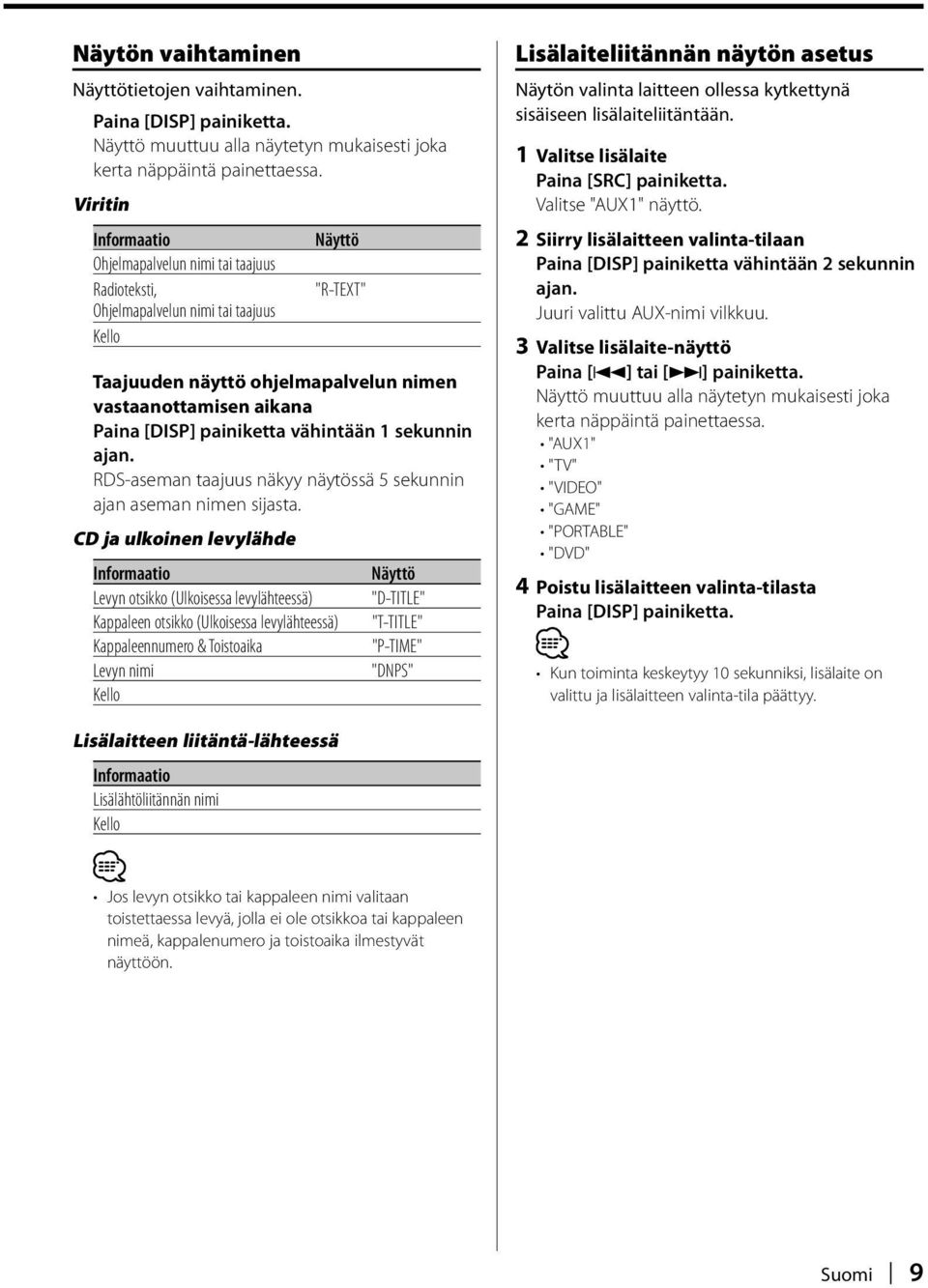

9 Näytön vaihtaminen tietojen vaihtaminen. Paina [DISP] painiketta. muuttuu alla näytetyn mukaisesti joka kerta näppäintä painettaessa. Viritin Informaatio Ohjelmapalvelun nimi tai taajuus Radioteksti, Ohjelmapalvelun nimi tai taajuus Kello "R-TEXT" Taajuuden näyttö ohjelmapalvelun nimen vastaanottamisen aikana Paina [DISP] painiketta vähintään 1 sekunnin ajan. RDS-aseman taajuus näkyy näytössä 5 sekunnin ajan aseman nimen sijasta. CD ja ulkoinen levylähde Informaatio Levyn otsikko (Ulkoisessa levylähteessä) Kappaleen otsikko (Ulkoisessa levylähteessä) Kappaleennumero & Toistoaika Levyn nimi Kello "D-TITLE" "T-TITLE" "P-TIME" "DNPS" Lisälaiteliitännän näytön asetus Näytön valinta laitteen ollessa kytkettynä sisäiseen lisälaiteliitäntään. 1 Valitse lisälaite Paina [SRC] painiketta. Valitse "AUX1" näyttö. 2 Siirry lisälaitteen valinta-tilaan Paina [DISP] painiketta vähintään 2 sekunnin ajan. Juuri valittu AUX-nimi vilkkuu. 3 Valitse lisälaite-näyttö Paina [4] tai [ ] painiketta. muuttuu alla näytetyn mukaisesti joka kerta näppäintä painettaessa. "AUX1" "TV" "VIDEO" "GAME" "PORTABLE" "DVD" 4 Poistu lisälaitteen valinta-tilasta Paina [DISP] painiketta. Kun toiminta keskeytyy 10 sekunniksi, lisälaite on valittu ja lisälaitteen valinta-tila päättyy. Lisälaitteen liitäntä-lähteessä Informaatio Lisälähtöliitännän nimi Kello Jos levyn otsikko tai kappaleen nimi valitaan toistettaessa levyä, jolla ei ole otsikkoa tai kappaleen nimeä, kappalenumero ja toistoaika ilmestyvät näyttöön. Suomi 9

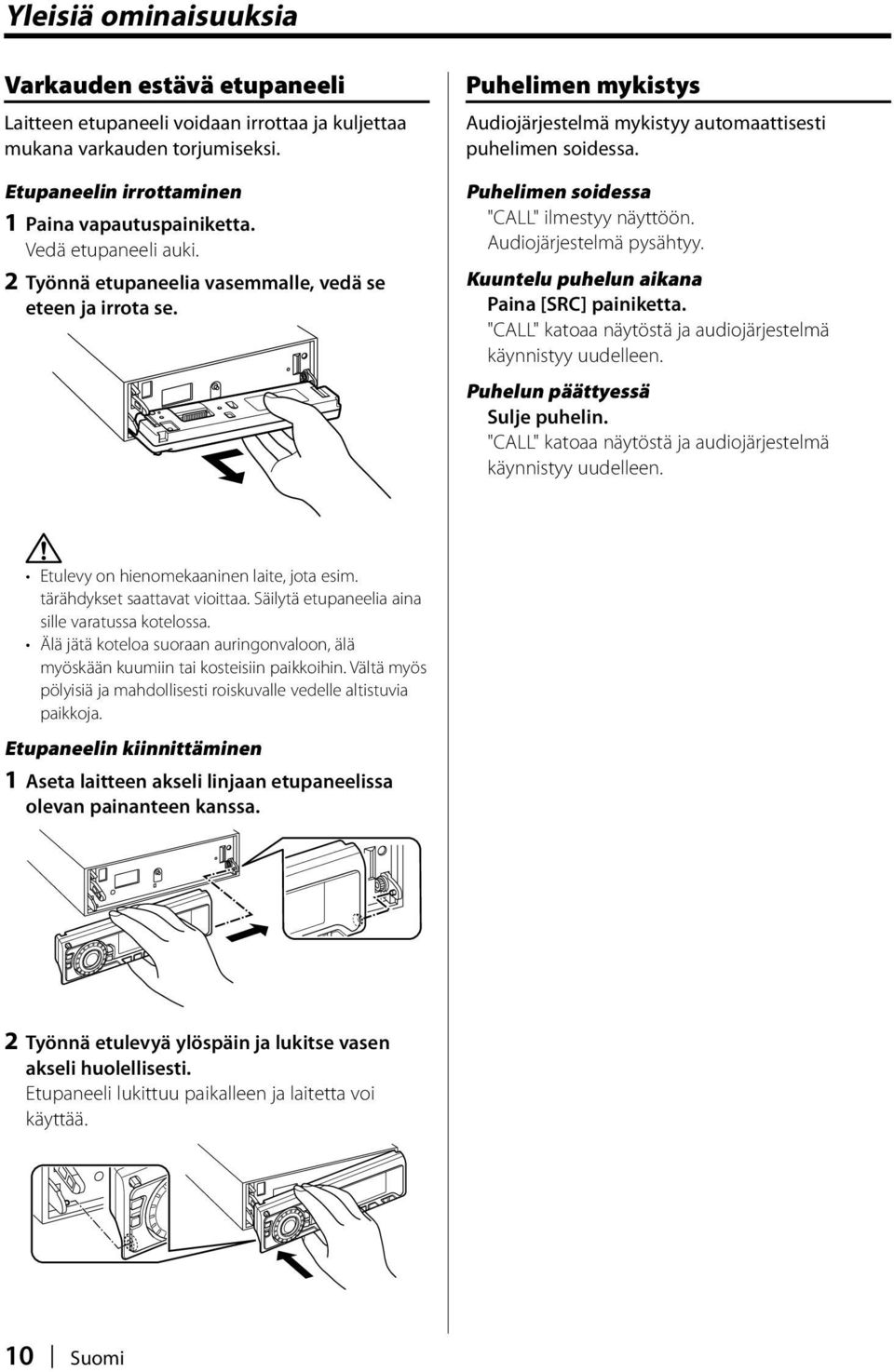

10 Yleisiä ominaisuuksia Varkauden estävä etupaneeli Laitteen etupaneeli voidaan irrottaa ja kuljettaa mukana varkauden torjumiseksi. Etupaneelin irrottaminen 1 Paina vapautuspainiketta. Vedä etupaneeli auki. 2 Työnnä etupaneelia vasemmalle, vedä se eteen ja irrota se. Puhelimen mykistys Audiojärjestelmä mykistyy automaattisesti puhelimen soidessa. Puhelimen soidessa "CALL" ilmestyy näyttöön. Audiojärjestelmä pysähtyy. Kuuntelu puhelun aikana Paina [SRC] painiketta. "CALL" katoaa näytöstä ja audiojärjestelmä käynnistyy uudelleen. Puhelun päättyessä Sulje puhelin. "CALL" katoaa näytöstä ja audiojärjestelmä käynnistyy uudelleen. Etulevy on hienomekaaninen laite, jota esim. tärähdykset saattavat vioittaa. Säilytä etupaneelia aina sille varatussa kotelossa. Älä jätä koteloa suoraan auringonvaloon, älä myöskään kuumiin tai kosteisiin paikkoihin. Vältä myös pölyisiä ja mahdollisesti roiskuvalle vedelle altistuvia paikkoja. Etupaneelin kiinnittäminen 1 Aseta laitteen akseli linjaan etupaneelissa olevan painanteen kanssa. 2 Työnnä etulevyä ylöspäin ja lukitse vasen akseli huolellisesti. Etupaneeli lukittuu paikalleen ja laitetta voi käyttää. 10 Suomi

11 Radion ominaisuuksia SRC MENU FM AM PTY SCAN RDM REP M.RDM TI FM AM ST -ilmaisin Esiviritetty asema Aaltoaluevalitsin Frekvenssinäyttö Viritys Aseman valinta. 1 Valitse viritinlähde Paina [SRC] painiketta. Valitse "TUNER" näyttö. 2 Valitse taajuuskaista Paina [FM] tai [AM] painiketta. Joka kerta [FM] painiketta painettaessa taajuuskaistat vaihtuvat välillä FM1, FM2, ja FM3. 3 Viritä taajuuskaistaa ylös tai alas Paina [4] tai [ ] painiketta. Stereoasemien vastaanoton aikana "ST" ilmaisin syttyy. Esiviritettyjen asemien muisti Aseman tallentaminen. 1 Valitse taajuuskaista Paina [FM] tai [AM] painiketta. 2 Valitse tallennettava taajuus Paina [4] tai [ ] painiketta. 3 Tallenna taajuus Paina haluamaasi [1] [6] painiketta vähintään 2 sekunnin ajan. Esiviritettyjen numeroiden näyttö vilkkuu 1 kerran. Kultakin taajuusalueelta voidaan tallentaa 1 asema kutakin [1] [6] painiketta kohden. Suomi 11

12 Radion ominaisuuksia Automaattinen tallennus Hyvin kuuluvien asemien automaattinen tallentaminen. 1 Valitse automaattisen tallennuksen taajuuskaista Paina [FM] tai [AM] painiketta. 2 Siirry Valikko- tilaan Paina [MENU] painiketta vähintään 1 sekunnin ajan. "MENU" ilmestyy näyttöön. 3 Valitse Automaattinen tallennus-tila Paina [FM] tai [AM] painiketta. Valitse "A-MEMORY" näyttö. 4 Avaa automaattinen tallennus Paina [4] tai [ ] painiketta vähintään 2 sekunnin ajan. Automaattisen tallennustilan muisti täyttyy kun 6 asemaa on tallennettu. Kun 'AF (Alternative Frequency)' (sivu 22) on kytketty päälle, ainoastaan RDS-asemat tallentuvat. Kun automaattinen tallennus suoritetaan FM2 taajuuskaistalla, FM 1 taajuuskaistalla esisäädetyt RDSasemat eivät tallennu. Samoin, Kun automaattinen tallennus suoritetaan FM3 taajuuskaistalla, taajuuskaistoilla FM1 tai FM2 esisäädetyt RDS-asemat eivät tallennu. Esiviritys Asemien hakeminen muistista. 1 Valitse taajuuskaista Paina [FM] tai [AM] painiketta. 2 Hae asema Paina haluamaasi [1] [6] painiketta. 12 Suomi

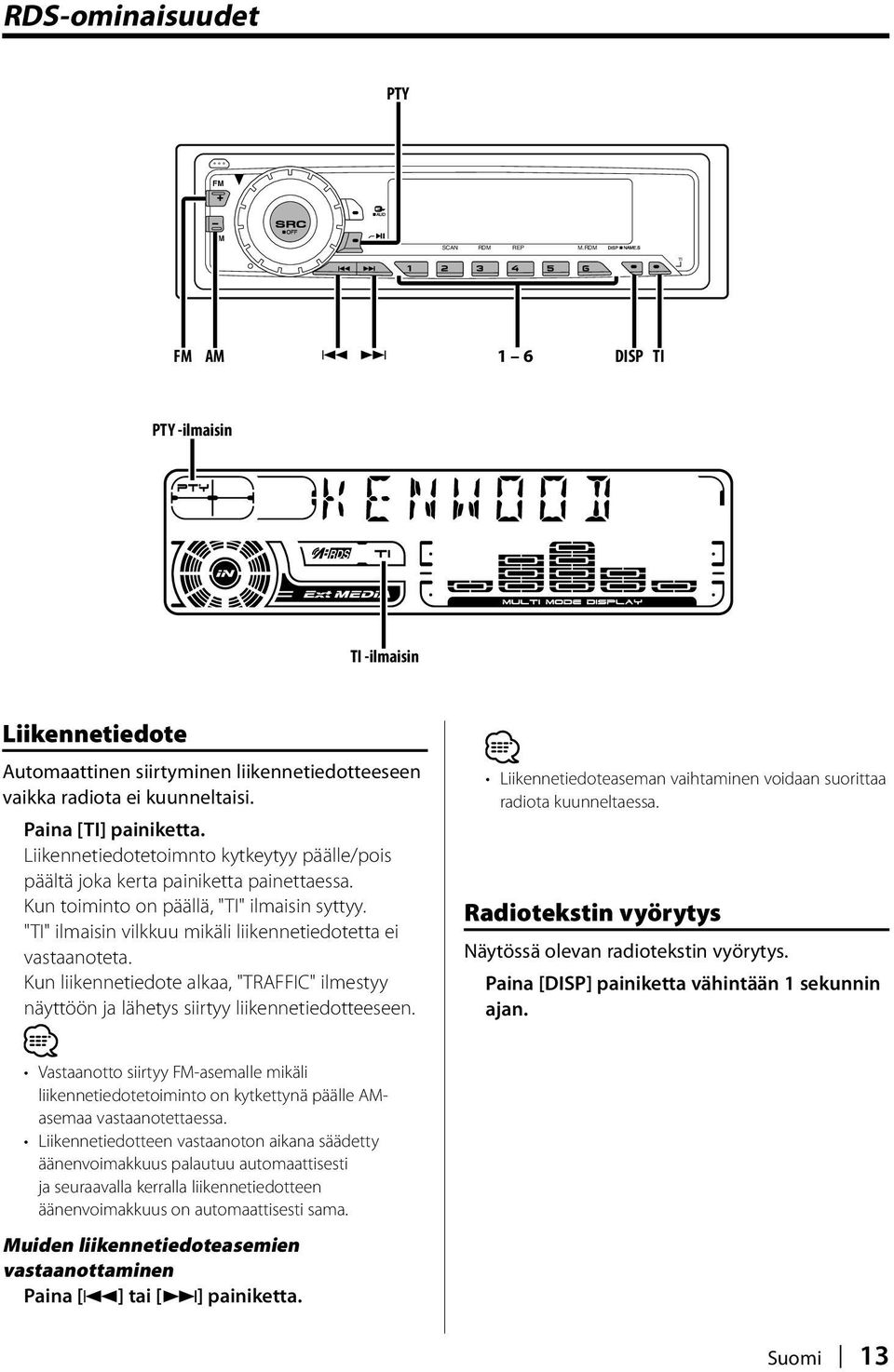

13 RDS-ominaisuudet PTY FM AM PTY SCAN RDM REP M.RDM TI FM AM DISP TI PTY -ilmaisin TI -ilmaisin Liikennetiedote Automaattinen siirtyminen liikennetiedotteeseen vaikka radiota ei kuunneltaisi. Paina [TI] painiketta. Liikennetiedotetoimnto kytkeytyy päälle/pois päältä joka kerta painiketta painettaessa. Kun toiminto on päällä, "TI" ilmaisin syttyy. "TI" ilmaisin vilkkuu mikäli liikennetiedotetta ei vastaanoteta. Kun liikennetiedote alkaa, "TRAFFIC" ilmestyy näyttöön ja lähetys siirtyy liikennetiedotteeseen. Liikennetiedoteaseman vaihtaminen voidaan suorittaa radiota kuunneltaessa. Radiotekstin vyörytys Näytössä olevan radiotekstin vyörytys. Paina [DISP] painiketta vähintään 1 sekunnin ajan. Vastaanotto siirtyy FM-asemalle mikäli liikennetiedotetoiminto on kytkettynä päälle AMasemaa vastaanotettaessa. Liikennetiedotteen vastaanoton aikana säädetty äänenvoimakkuus palautuu automaattisesti ja seuraavalla kerralla liikennetiedotteen äänenvoimakkuus on automaattisesti sama. Muiden liikennetiedoteasemien vastaanottaminen Paina [4] tai [ ] painiketta. Suomi 13

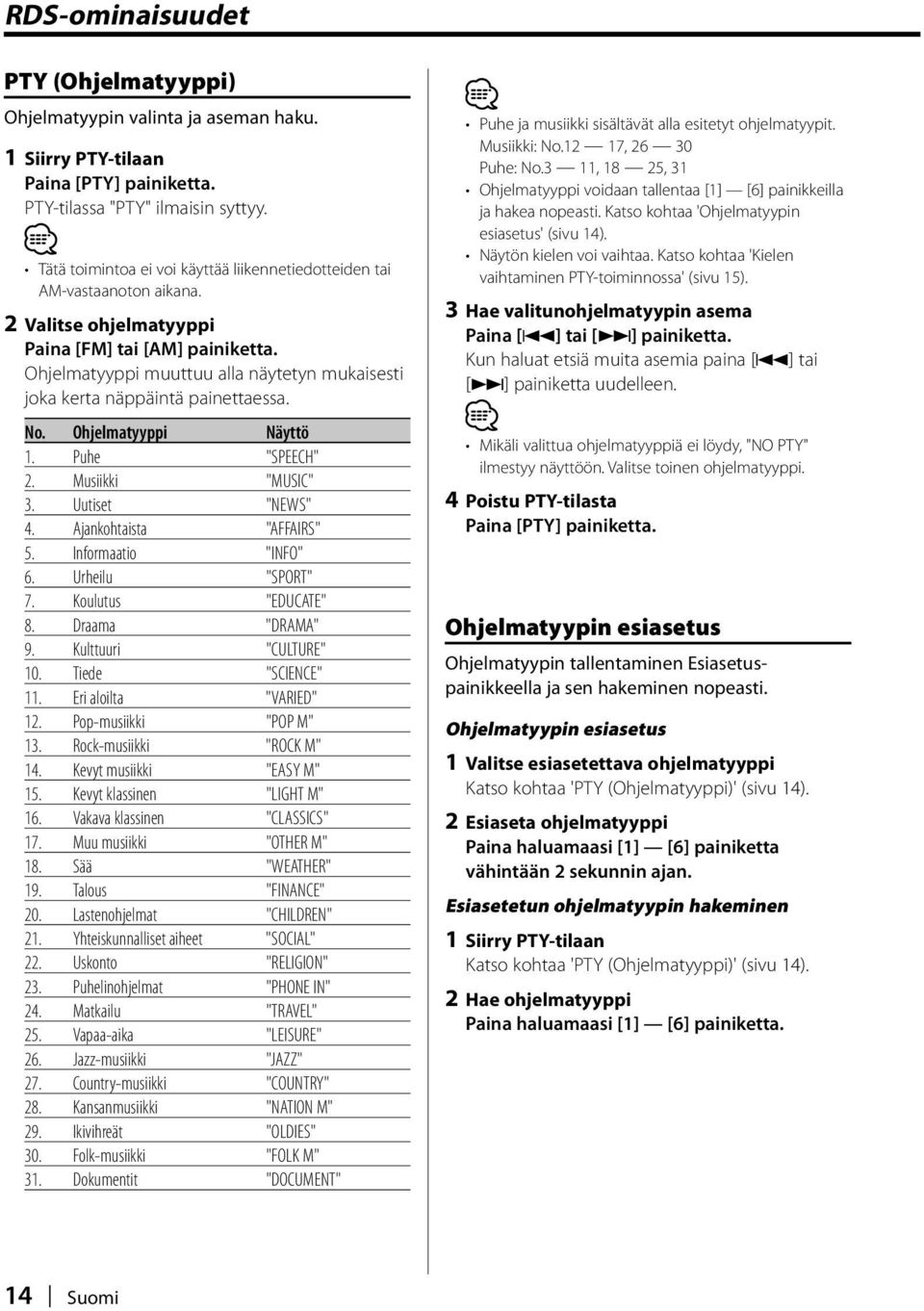

14 RDS-ominaisuudet PTY (Ohjelmatyyppi) Ohjelmatyypin valinta ja aseman haku. 1 Siirry PTY-tilaan Paina [PTY] painiketta. PTY-tilassa "PTY" ilmaisin syttyy. Tätä toimintoa ei voi käyttää liikennetiedotteiden tai AM-vastaanoton aikana. 2 Valitse ohjelmatyyppi Paina [FM] tai [AM] painiketta. Ohjelmatyyppi muuttuu alla näytetyn mukaisesti joka kerta näppäintä painettaessa. No. Ohjelmatyyppi 1. Puhe "SPEECH" 2. Musiikki "MUSIC" 3. Uutiset "NEWS" 4. Ajankohtaista "AFFAIRS" 5. Informaatio "INFO" 6. Urheilu "SPORT" 7. Koulutus "EDUCATE" 8. Draama "DRAMA" 9. Kulttuuri "CULTURE" 10. Tiede "SCIENCE" 11. Eri aloilta "VARIED" 12. Pop-musiikki "POP M" 13. Rock-musiikki "ROCK M" 14. Kevyt musiikki "EASY M" 15. Kevyt klassinen "LIGHT M" 16. Vakava klassinen "CLASSICS" 17. Muu musiikki "OTHER M" 18. Sää "WEATHER" 19. Talous "FINANCE" 20. Lastenohjelmat "CHILDREN" 21. Yhteiskunnalliset aiheet "SOCIAL" 22. Uskonto "RELIGION" 23. Puhelinohjelmat "PHONE IN" 24. Matkailu "TRAVEL" 25. Vapaa-aika "LEISURE" 26. Jazz-musiikki "JAZZ" 27. Country-musiikki "COUNTRY" 28. Kansanmusiikki "NATION M" 29. Ikivihreät "OLDIES" 30. Folk-musiikki "FOLK M" 31. Dokumentit "DOCUMENT" Puhe ja musiikki sisältävät alla esitetyt ohjelmatyypit. Musiikki: No.12 17, Puhe: No.3 11, 18 25, 31 Ohjelmatyyppi voidaan tallentaa [1] [6] painikkeilla ja hakea nopeasti. Katso kohtaa 'Ohjelmatyypin esiasetus' (sivu 14). Näytön kielen voi vaihtaa. Katso kohtaa 'Kielen vaihtaminen PTY-toiminnossa' (sivu 15). 3 Hae valitunohjelmatyypin asema Paina [4] tai [ ] painiketta. Kun haluat etsiä muita asemia paina [4] tai [ ] painiketta uudelleen. Mikäli valittua ohjelmatyyppiä ei löydy, "NO PTY" ilmestyy näyttöön. Valitse toinen ohjelmatyyppi. 4 Poistu PTY-tilasta Paina [PTY] painiketta. Ohjelmatyypin esiasetus Ohjelmatyypin tallentaminen Esiasetuspainikkeella ja sen hakeminen nopeasti. Ohjelmatyypin esiasetus 1 Valitse esiasetettava ohjelmatyyppi Katso kohtaa 'PTY (Ohjelmatyyppi)' (sivu 14). 2 Esiaseta ohjelmatyyppi Paina haluamaasi [1] [6] painiketta vähintään 2 sekunnin ajan. Esiasetetun ohjelmatyypin hakeminen 1 Siirry PTY-tilaan Katso kohtaa 'PTY (Ohjelmatyyppi)' (sivu 14). 2 Hae ohjelmatyyppi Paina haluamaasi [1] [6] painiketta. 14 Suomi

15 Kielen vaihtaminen PTYtoiminnossa Ohjelmatyypin näytön kielen valinta. 1 Siirry PTY-tilaan Katso kohtaa 'PTY (Ohjelmatyyppi)' (sivu 14). 2 Siirry Kielen vaihto-tilaan Paina [DISP] painiketta. 3 Valitse kieli Paina [FM] tai [AM] painiketta. Kieli muuttuu alla näytetyn mukaisesti joka kerta näppäintä painettaessa. Kieli Englanti Ranska Ruotsi Saksa "ENGLISH" "FRENCH" "SWEDISH" "GERMAN" 4 Poistu Kielen vaihto-tilasta Paina [DISP] painiketta. Suomi 15

16 CD/Levyn ulkoiset säätöominaisuudet Irrotuspainike SRC 38 FM AM PTY SCAN RDM REP M.RDM TI DISC+ /FM DISC /AM 4 SCAN RDM REP M.RDM DISP/NAME.S Levyn numero IN -ilmaisin CD-levyjen soittaminen Mikäli levyaukossa ei ole CD-levyä 1 Vedä etupaneeli auki Paina vapautuspainiketta. 2 Aseta levy. 3 Paina etulevyn vasenta puolta ja palauta se sen aiempaan asentoon. Paina [38] painiketta. Toisto ja soitto vuorottelevat joka kerta painiketta painettaessa. Poista levy 1 Vedä etupaneeli auki Paina vapautus painiketta. 2 Poista levy Paina [0] painiketta. Etupaneeli saattaa alasvedettynä osua vaihdekeppiin tai johonkin muuhun kohteeseen. Huolehdi turvallisuudesta ja siirrä vaihdekeppiä tms. ja käytä laitetta vasta tämän jälkeen. Älä käytä laitetta etupaneelin ollessa auki. Laitteen sisäosiin saattaa joutua pölyä, joka voi aiheuttaa vahinkoa. Kun levy on paikallaan, "IN" ilmaisin syttyy. Kun levyaukossa on levy Paina [SRC] painiketta. Valitse "CD" näyttö. Tauko ja soitto 16 Suomi 3 Paina etulevyn vasenta puolta ja palauta se sen aiempaan asentoon. 3 tuuman (8cm) CD-levyjä ei voi soittaa. Muuntajan käyttö ja levyjen asettaminen tähän laitteeseen saattaa vahingoittaa laitetta.

17 Ulkoisen levyn soittaminen Levyjen soittaminen laitteeseen lisävarusteena liitetyssä levysoittimessa. Paina [SRC] painiketta. Valitse haluamasi levysoittimen näyttö. Näytön esimerkkejä: "CD2" "DISC CH" levysoitin CD-soitin CD-vaihtaja/MD-vaihtaja Tauko ja soitto Paina [38] painiketta. Soitto joko taukoaa tai alkaa joka kerta painiketta painettaessa. Levy 10 näkyy näytössä "0". Toiminnot, joita voidaan käyttää ja näytössä näkyvä tieto vaihtelevat riippuen laitteeseen kytketystä ulkoisesta levysoittimesta. Levynvaihtajan toiminto Levynhaku Kuunneltavan levyn valinta. Paina [DISC ] tai [DISC+] painiketta. Kappaleen/Levyn toisto Kuunneltavana olevan kappaleen/levyn toisto. Paina [REP] painiketta. Toisto-toiminto muuttuu alla näytetyn mukaisesti joka kerta näppäintä painettaessa. Toisto Kappaleen toisto Levyn toisto (Levynvaihtajan toiminto) Kytketty pois päältä "(T-)REP ON" "D-REP ON" "REP OFF" Pikakelaus eteen ja taakse Pikakelaus eteen Pidä [ ] painiketta alaspainettuna. Vapauta painike kohdassa, jota haluat kuunnella. Kelaus taakse Pidä [4] painiketta alaspainettuna. Vapauta painike kohdassa, jota haluat kuunnella. CD/MD:n toiminto Selaustoisto Kuunneltavana olevan levyn kappaleiden alun soitto sekä halutun kappaleen haku. 1 Aloita selaustoisto Paina [SCAN] painiketta. "SCAN ON" ilmestyy näyttöön. 2 Lopeta haku kun haluamasi kappale alkaa soida Paina [SCAN] painiketta. Kappalehaku Kuunneltavan kappaleen valinta. Paina [4] tai [ ] painiketta. Suomi 17

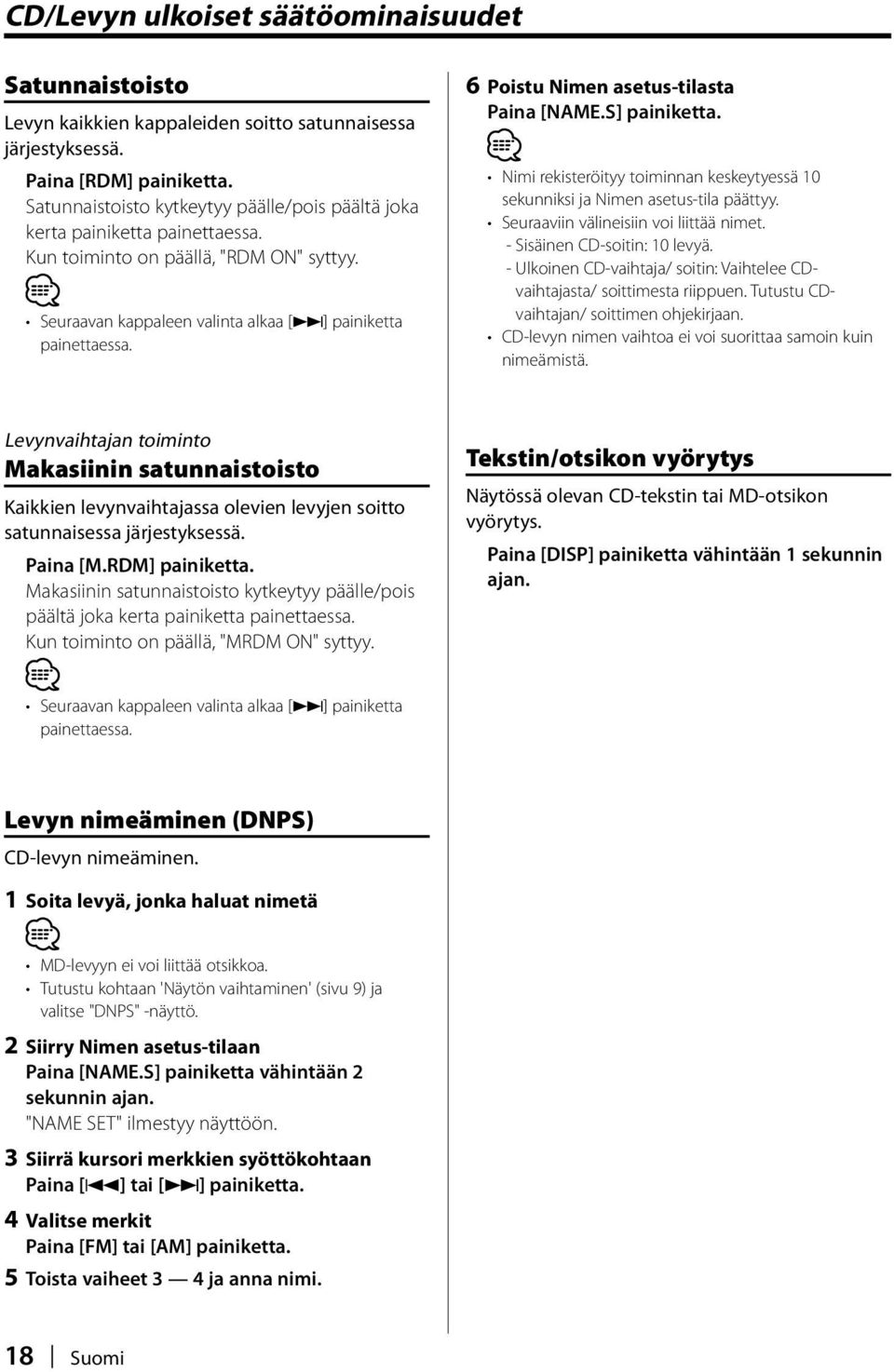

18 CD/Levyn ulkoiset säätöominaisuudet Satunnaistoisto Levyn kaikkien kappaleiden soitto satunnaisessa järjestyksessä. Paina [RDM] painiketta. Satunnaistoisto kytkeytyy päälle/pois päältä joka kerta painiketta painettaessa. Kun toiminto on päällä, "RDM ON" syttyy. Seuraavan kappaleen valinta alkaa [ ] painiketta painettaessa. 6 Poistu Nimen asetus-tilasta Paina [NAME.S] painiketta. Nimi rekisteröityy toiminnan keskeytyessä 10 sekunniksi ja Nimen asetus-tila päättyy. Seuraaviin välineisiin voi liittää nimet. - Sisäinen CD-soitin: 10 levyä. - Ulkoinen CD-vaihtaja/ soitin: Vaihtelee CDvaihtajasta/ soittimesta riippuen. Tutustu CDvaihtajan/ soittimen ohjekirjaan. CD-levyn nimen vaihtoa ei voi suorittaa samoin kuin nimeämistä. Levynvaihtajan toiminto Makasiinin satunnaistoisto Kaikkien levynvaihtajassa olevien levyjen soitto satunnaisessa järjestyksessä. Paina [M.RDM] painiketta. Makasiinin satunnaistoisto kytkeytyy päälle/pois päältä joka kerta painiketta painettaessa. Kun toiminto on päällä, "MRDM ON" syttyy. Tekstin/otsikon vyörytys Näytössä olevan CD-tekstin tai MD-otsikon vyörytys. Paina [DISP] painiketta vähintään 1 sekunnin ajan. Seuraavan kappaleen valinta alkaa [ ] painiketta painettaessa. Levyn nimeäminen (DNPS) CD-levyn nimeäminen. 1 Soita levyä, jonka haluat nimetä MD-levyyn ei voi liittää otsikkoa. Tutustu kohtaan 'Näytön vaihtaminen' (sivu 9) ja valitse "DNPS" -näyttö. 2 Siirry Nimen asetus-tilaan Paina [NAME.S] painiketta vähintään 2 sekunnin ajan. "NAME SET" ilmestyy näyttöön. 3 Siirrä kursori merkkien syöttökohtaan Paina [4] tai [ ] painiketta. 4 Valitse merkit Paina [FM] tai [AM] painiketta. 5 Toista vaiheet 3 4 ja anna nimi. 18 Suomi

19 Valikkojärjestelmä SRC MENU FM AM PTY SCAN RDM REP M.RDM TI FM AM 4 NEWS -ilmaisin RDS -ilmaisin Valikkonäyttö Valikkojärjestelmä Äänimerkin tms. toimintojen asettaminen toiminnan aikana. Tässä selvitetään valikkojärjestelmän käytön perusteet. Viitteet valikkotoimintoihin ja asetusten sisältöön annetaan tämän selvityksen jälkeen. 1 Siirry Valikko-tilaan Paina [MENU] painiketta vähintään 1 sekunnin ajan. "MENU" ilmestyy näyttöön. 2 Valitse valikkotoiminta Paina [FM] tai [AM] painiketta. Example: Kun haluat asettaa äänimerkin valitse "BEEP" näyttö. 3 Aseta valikkotoiminta Paina [4] tai [ ] painiketta. Example: Kun "BEEP" on valittuna, se vaihtuu joka kerta painiketta painettaessa välillä "BEEP ON" tai "BEEP OFF". Valitse toinen näistä asetukseksi. Voit jatkaa palaamalla vaiheeseen 2 ja asettaa muita toimintoja. 4 Poistu valikko-tilasta Paina the [MENU] painiketta. Kun muut tällä asetustavalla säädettävät toiminnot ilmestyvät näyttöön, syötetään asetusten sisältö taulukkoon. (Taulukon ylin asetus on normaalisti alkuperäinen asetus.) Myös muilla tavoilla säädettävät toiminnot syötetään askel kerrallaan 'Manuaalinen kellon säätö' jne. Suomi 19

20 Valikkojärjestelmä Valmiustilassa (Stanby) Turvakoodi Turvakoodi on annettava kun laite irrotetaan ajoneuvosta, tästä syystä laitteen nimikoiminen Turvakoodi-toiminnolla auttaa osaltaan torjumaan varkautta. Turvakoodia ei voi enää sen aktivoimisen jälkeen peruuttaa. Huom, turvakoodisi on nelinumeroinen luku, joka löytyy tähän pakkaukseen sisältyvästä "Car Audio Passport"- dokumentista. 1 Siirry Standby-tilaan Paina [SRC] painiketta. Valitse "ALL OFF" näyttö. 2 Siirry valikkotilaan Paina [MENU] painiketta vähintään 1 sekunnin ajan. Kun "MENU" ilmestyy näyttöön, "SECURITY" syttyy. 3 Siirry Turvakoodi-tilaan Paina [4] tai [ ] painiketta vähintään 1 sekunnin ajan. Kun "ENTER" ilmestyy näyttöön, "CODE" syttyy. 4 Valitse syötettävät numerot Paina [4] tai [ ] painiketta. 5 Valitse turvakoodinumerot Paina [FM] tai [AM] painiketta. 6 Toista vaiheet 4 ja 5 ja täydennä turvakoodi. 7 Varmenna turvakoodi Paina [ ] painiketta vähintään 3 sekunnin ajan. Kun "RE-ENTER" ilmestyy näyttöön, "CODE" syttyy. 8 Suorita vaiheet 4 7, ja syötä turvakoodi uudelleen. "APPROVED" ilmestyy näyttöön. Turvakooditoiminto aktivoituu. Mikäli annat muut kuin oman turvakoodisi, sinun on aloitettava uudelleen vaiheesta 4. Paina Asetus painiketta ja kun laite on irrotettu akun virtalähteestä 1 Kytke virta päälle. 2 Suorita vaiheet 4 7, ja syötä turvakoodi uudelleen. 20 Suomi "APPROVED" ilmestyy näyttöön. Laitetta voi käyttää. Jos syötät väärän koodin, näyttöön ilmestyy teksti "WAITING", ja alla esitetty syötön estoaika käynnistyy. Kun syötön estoaika on kulunut, näyttöön ilmestyy "CODE", ja syöttö voidaan tehdä. Väärän koodin syöttökerrat Syötön estoaika minuuttia 3 1 tunti 4 24 tuntia Kosketustunnistimen äänimerkki Äänimerkin (piip-ääni) kytkeminen päälle/pois päältä. "BEEP ON" "BEEP OFF" Asetus Äänimerkki kuuluu. Äänimerkkiä ei kuulu. Manuaalinen kellon säätö Säätö voidaan suorittaa kun 'Kellon synkronisointi' (sivu 21) on kytketty pois päältä. 1 Valitse Kellon säätö-tila Paina [FM] tai [AM] painiketta. Valitse "CLK ADJ" näyttö. 2 Siirry Kellon säätö-tilaan Paina [4] tai [ ] painiketta vähintään 1 sekunnin ajan. Kellon näyttö vilkkuu. 3 Säädä tunnit Paina [FM] tai [AM] painiketta. Säädä minuutit Paina [4] tai [ ] painiketta. 4 Poistu Kellon säätö-tilasta Paina [MENU] painiketta.

21 Kellon synkronisointi RDS-aseman aikatietojen ja laitteen kellon synkronisointi. "SYNC ON" "SYNC OFF" Asetus Synkronisoi ajan. Säädä aika manuaalisesti. Kontrastin säätö Näytön kontrastin säätö. ja asetus "CONT 0" "CONT 7" (Alkuperäinen asetus) Kellon synkronisointi kestää 3 4 minuuttia. DSI (Disabled System Ilmaisin) Punainen ilmaisin vilkkuu laitteessa etupaneelin poistamisen jälkeen varoitukseksi mahdollisille varkaille. "DSI ON" "DSI OFF" Asetus LED vilkkuu. LED pois päältä. Valittava valaistus Painikkeiden valaistuksen valinta joko vihreäksi tai punaiseksi. "KEY RED" "KEY GRN" Asetus Valaistusväri on punainen. Valaistusväri on vihreä. tyypin vaihtaminen tyypin vaihtaminen. "DISP C" "DISP A" "DISP B" Asetus Demonstraatio. Normaali näyttötyyppi. Äänetön näyttötyyppi. Uutistiedote ja ajastin Kytkeytyy päälle automaattisesti uutisten alkaessa vaikka radiota ei kuunneltaisikaan. Myös uutiskeskeytyksien sallitun aikavälin säätö. ja asetus "NEWS OFF" "NEWS 00M" "NEWS 90M" Kun "NEWS 00M" "NEWS 90M" on säädetty, uutisten keskeytystoiminto on kytketty päälle. Kun toiminto on kytketty päälle, "NEWS" ilmaisin syttyy. Kun uutiset alkavat, "NEWS" ilmestyy näyttöön ja lähetys siirtyy uutisiin. Jos valitset asetukseksi "20M", uusia uutisia ei vastaanoteta 20 kuluessa ensimmäisistä vastaanotetuista uutisista. Uutistiedotteen äänenvoimakkuus on sama kuin 'Liikennetiedote' (sivu 13) asetettu äänenvoimakkuus. Tämä toiminto on käytettävissä vain mikäli valittu asema lähettää PTY-koodattuja uutisia tai kuuluu PTY-koodattuja uutisia lähettävään 'Enhanced Other Network'-verkkoon. Uutistiedotteiden keskeytyksen ollessa kytkettynä päälle toiminto siirtyy FM-asemalle. Viritin-tilassa Paikallishaku Automaattinen hakutoiminto hakee ainoastaan sellaisia asemia, joiden vastaanotto on hyvä. "LO.S OFF" "LO.S ON" Asetus Paikallishakutoiminto on kytketty pois päältä. Paikallishakutoiminto on kytketty päälle. Suomi 21

22 Valikkojärjestelmä Viritin-tilassa Viritys-tila Asettaa viritystavan. Tuning mode Käyttö Automaattinen haku "AUTO 1" Aseman automaattinen haku. Esitallennetun aseman "AUTO 2" Etsii asemat muistiin hakeminen tallennetussa järjestyksessä.. Manual "MANUAL" Normaali manuaalinen viritys. Saman verkon puitteissa toimivat asemat lähettävät toisinaan erilaisia ohjelmia tai käyttävät erilaisia ohjelmapalvelunimiä. Auto TP-haku Mikäli TI-toiminto on kytketty päälle ja vastaanotto liikennetiedoteasemaa kuunneltaessa on heikko, toiminto hakee automaattisesti paremman aseman. Viritin-tilassa Automaattinen tallennus Lisätietoja käytöstä löydät kohdasta 'Automaattinen tallennus' (sivu 12). "ATPS ON" "ATPS OFF" Asetus Auto TP haku-toiminto on kytketty päälle. Auto TP haku-toimintoa ei ole kytketty päälle. AF (Alternative Frequency) Mikäli vastaanotto on laadultaan heikko, siirtyminen saman ohjelman lähetykseen RDS-verkon toisella taajuudella tapahtuu automaattisesti. Asetus "AF ON" AF-toiminto on kytketty päälle. "AF OFF" The-toimintoa ei ole kytketty päälle. Kun AF-toiminto on kytketty päälle, "RDS" ilmaisin syttyy. FM-vastaanotto Monauraalinen vastaanotto Kohina vähenee mikäli stereolähetykset vastaanotetaan monauraalisina. "MONO ON" "MONO OFF" Tekstin vyörytys Asetus Monauraalista vastaanottoa ei ole kytketty päälle. Monauraalinen vastaanotto on kytketty päälle. Näytettävän tekstin vyörytyksen asettaminen. Mikäli saman ohjelman lähetystä RDS-verkon toisella taajuudella ei löydy, vastaanotto saattaa katkeilla. Kytke tällöin AF-toiminto pois. "SCL MANU" "SCL AUTO" Asetus Ei vyörytystä. Vyörytys näytön vaihtuessa. RDS-alueen rajoittaminen (Aluerajoitustoiminto) Voit päättää haluatko rajoittaa RDS-kanavia, jotka AF-toiminto vastaanottaa tietyssä verkossa ja tietyllä alueella. Tekstin vyörytys tapahtuu alla esitetyn mukaisesti. - CD teksti - MD otsikko - Radioteksti "REG ON" "REG OFF" Asetus Aluerajoitustoiminto on kytketty päälle. Aluerajoitustoimintoa ei ole kytketty päälle. 22 Suomi

23 Virrankatkaisuajastin Ajastimen asetus katkaisee laitteen virran automaattisesti Standby-tilan jatkuessa. Asetuksen käyttö säästää ajoneuvon akkua. Asetus "OFF " Ajastintoimintoa ei ole kytketty päälle. "OFF 20M" (Alkuperäinen asetus) Virta kytkeytyy pois päältä 20 minuutin kuluttua. "OFF 40M" Virta kytkeytyy pois päältä 40 minuutin kuluttua. "OFF 60M" Virta kytkeytyy pois päältä 60 minuutin kuluttua. Säätö tehdään kun asetus 'Turvakoodi' (sivu 20) on suoritettu. Suomi 23

24 Asennustarvikkeet/ Asennustoimenpiteet Asennustarvikkeet ➀ ➁ ➂ ➃ ➄ ➅ Asennustoimenpiteet 1. Oikosulkujen välttämiseksi, poista avain virtalukosta ja kytke irti akun miinuskaapeli Tee tarvittavat sisäänmeno- ja ulostuloliitännät kuhunkin yksikköön. 3. Kytke johto johdotussarjaan. 4. Ota johdotussarjasta liitin B ja kytke se autosi kaiutinliitäntään. 5. Ota johdotussarjasta liitin A ja kytke se ajoneuvon ulkoisen virtalähteen liitäntään. 6. Kytke johdotussarjan liitin yksikköön. 7. Asenna laite ajoneuvoosi. 8. Liitä miinuskaapeli - akkuun. 9. Paina reset-näppäintä. Ota yhteys Kenwood-jälleenmyyjään mikäli autosi ei ole varustettu tällaista liitäntäjärjestelmää varten. Käytä antennin sovitinliittimiä (ISO-JASO) ainoastaan mikäli antennijohdossa on ISO-kosketin. Varmista, että kaikki johtoliitännät ovat turvallisia painamalla liittimiä kunnes ne lukkiutuvat täysin. Mikäli autosi virtalukossa ei ole ACC-paikkaa tai mikäli virtakaapeli on kytketty jatkuvajännitteiseen virtalähteeseen esim. akkukaapeliin, virtaa ei ole liitetty virtalukkoon ts. se ei kytkeydy virta-avaimesta. Mikäli haluat kytkeä yksikön virtalukkoon, liitä virtakaapeli virtalähteeseen, joka voidaan kytkeä päälle ja sammuttaa virta-avaimella. Sulakkeen palaessa varmista ensin, että johdot eivät ole aiheuttaneet oikosulkua, vaihda sitten uusi samanlainen sulake. Eristä liittämättömät johdot vinyyliteipillä tms. materiaalilla. Älä myöskään irrota liittämättömien johtojen tai terminaalien päissä olevia suojia, jotta välttyisit oikosuluilta. Liitä kaiutinkaapelit niitä vastaaviin napoihin. Laite voi vaurioitua tai toimia vaillinaisesti mikäli yhdistät miinusjohdot - ja /tai maadoitat ne johonkin auton metalliosaan. Kun laite on asennettu, tarkista, että jarrulamput, vilkut, ikkunanpyyhkimet tms. toimivat asianmukaisesti. Mikäli kannattimessa on läppä, muista asentaa laite niin, että etulevy ei kosketa läppää kun se joko avataan tai suljetaan. Kiinnitä laite niin että asennuskulma on korkeintaan Suomi

25 Johtojen liittäminen liitosnapoihin REMO.CONT Kaukosäädin Takavasen ulostulo (valkoinen) Takaoikea ulostulo (punainen) Antennijohto (ISO) Sulake (10 A) Johdotussarja (Asennustarvike 1) FM/AM antennin sisäänmeno KENWOOD-levynvaihtajan säädön sisäänmeno Tutustu ohjekirjoihin ennenkuin kytket levynvaihtajan. Antennin soviteliitin (ISO-JASO) (Asennustarvike 3) Puhelinmykistyskaapeli (ruskea) TEL MUTE Liitä maadoitettuun liitosnapaan puhelin soidessa tai puhelun aikana. Mikäli et tee liitäntöjä, älä anna johdon tulla ulos kielekkeestä. Tutustu navigaatio-oppaseen ennenkuin kytket KENWOODnavigointijärjestelmän. Virransäätö/antenninsäädön kaapeli (sininen/valkoinen) Akkukaapeli (keltainen) Virtakaapeli (punainen) P.CONT ANT.CONT Tee liitäntä joko virransäädön liitosnapaan tai ajoneuvon antenninsäädön liitosnapaan kun käytät optionaalista tehonvahvistinta. Katso seuraava sivu A-7 Kiinnitystappi (punainen) A-4 Kiinnitystappi (keltainen) Liitin A Liitin B Suomi 25

26 Johtojen liittäminen liitosnapoihin Liitäntäopas ISO-yhdistimien Kaapelin väri Toiminnot kiinnitystappien numerot Ulkoisen virran yhdistin A-4 keltainen Akku A-5 sininen/valkoinen Virransäätö A-7 punainen Sytytysvirta (ACC) A-8 musta Maakosketus Kaiutinyhdistin B-1 viininpunainen Oikea takakaiutin (+) B-2 viininp./musta Oikea takakaiutin ( ) B-3 harmaa Oikea etukaiutin (+) B-4 harmaa/musta Oikea etukaiutin ( ) B-5 valkoinen Vasen etukaiutin (+) B-6 valkoinen/musta Vasen etukaiutin ( ) B-7 vihreä Vasen takakaiutin (+) B-8 vihreä/musta Vasen takakaiutin ( ) 2VAROITUS ISO-yhdistimen liittäminen Kiinnitystappien järjestäminen ISO-yhdistimiä varten riippuu ajoneuvosi tyypistä. Varmistu, että teet oikeat liitännät välttääksesi aiheuttamasta vahinkoa yksikölle. Johdotussarjan oletusliitäntä kuvataan alla 1. ISOyhdistimen kiinnitystapit asetetaan kuvien 2 ja 3 osoittamalla tavalla. Tee liitäntä kuvan osoittamalla tavalla. Muista liittää kaapeli uudelleen alla olevan kohdan 2 mukaisesti, jos laite asennetaan Volkswagen -ajoneuvoihin. 1 (Oletusasetus) Ajoneuvon ISO-yhdistimen A-7-liitin (punainen) on liitetty sytytysvirtaan ja A-4-liitin (keltainen) on liitetty jatkuvaan virtalähteeseen. A-7 Kiinnitystappi Virtakaapeli (punainen) (punainen) Yksikkö Ajoneuvo Akkukaapeli (keltainen) A-4 Kiinnitystappi (keltainen) 2 Ajoneuvon ISO-yhdistimen A-7 kiinnitystappi (punainen) liitetään akkuun ja A-4 kiinnitystappi (keltainen) liitetään virtakaapeliin. Virtakaapeli A-7 Kiinnitystappi (punainen) (punainen) Yksikkö Akkukaapeli (keltainen) Ajoneuvo A-4 Kiinnitystappi (keltainen) 3 Ajoneuvon ISO-liittimen A-4 kiinnitystappi (keltainen) ei ole liitetty mihinkään kun taas A-7 kiinnitystappia (punainen) on liitetty akkuun koska sekä A-4 (keltainen) että A-7 (punainen) on liitetty akkuun. A-7 Kiinnitystappi Virtakaapeli (punainen) (punainen) Yksikkö Ajoneuvo Akkukaapeli (keltainen) A-4 Kiinnitystappi (keltainen) Kun liitäntä on suoritettu kuten yllä kohdassa 3, laitteen virtaa ei ole yhdistetty virta-avaimeen. Tämän takia on aina syytä varmistaa, että laitteen virta kytketään pois päältä kun ajoneuvon virta on sammutettu. Mikäli laitteen virta halutaan liittää ajoneuvon virtaan, sytytyskaapeli (ACC...punainen) liitetään virtalähteeseen, joka voidaan kytkeä ja sammuttaa virta-avaimella. 26 Suomi

27 Asennus Asennus Metallinen kiinnitysliuska (saatavana alan liikkeistä) Rintapelti tai metallituki Etupaneelin ruuvaaminen laitteessa Jos haluat kiinnittää etulevyn pääyksikköön niin että se ei putoa. 1 Lue kohta 'Kehyksen ulosvetäminen' (sivu 28) ja irrota sitten kehys. 2 Avaa etulevy painamallavapautuspainiketta. 3 Kiristä ruuvit (ø2,6 x 12 mm) (Asennustarvike 4) reikiin, jotka näkyvät kaaviossa. Asennustarvike4 Taivuta kiinnitysholkin kielekkeet ruuvimeisselillä tms. ja kiinnitä se paikalleen. Itsekierteittävä ruuvi (saatavana alan liikkeistä) RUUVI (M4X8) (saatavana alan liikkeistä) Varmista, että laite on kiinnitetty huolellisesti paikalleen. Jos laite ei ole kiinnitetty kunnolla, siinä voi esiintyä toimintahäiriöitä (esim. ääni saattaa hyppiä). 4 Kiristä ruuvit (ø2 x 4 mm) (Asennustarvike 5) reikiin, jotka näkyvät kaaviossa. Asennustarvike5 5 Kiristä ruuvit (ø2 x 6 mm) (Asennustarvike 6) reikiin, jotka näkyvät kaaviossa. Asennustarvike6 Älä koskaan laita ruuveja mihinkään muihin kuin niille määriteltyihin reikiin. Jos ruuvi laitetaan johonkin toiseen reikään, se saattaa vaurioittaa laitteen sisällä olevia mekaanisia osia. Suomi 27

28 Laitteen irrottaminen Kehyksen ulosvetäminen 1 Irrota etulevyn yläosassa olevat kaksi lukkoa irrotuskoukkujen avulla. Nosta kehystä ja vedä sitä eteenpäin kuvan osoittamalla tavalla. Lukko Salpa Laitteen irrottaminen 1 Lue kohta 'Kehyksen ulosvetäminen' (sivu 28) ja irrota sitten kehys. 2 Irrota ruuvi (M4X8) takapaneelista. 3 Aseta irrotinkoukut tukevasti molemmilla puolilla näkyviin koloihin kuvan osoittamalla tavalla. RUUVI (M4X8) (saatavana alan liikkeistä) Asennustarvike2 Irrotuskoukku 2 Kun yläosa on irrotettu, irrota alaosan kaksi lukkoa. Asennustarvike2 Irrotuskoukku 4 Laske irrotuskoukkuja alaspäin ja vedä laite puoliksi ulos painaen samalla sisäänpäin. Kehys voidaan irrottaa alapuolelta samalla tavalla. Varo, että irrotuskoukkujen koukut eivät vahingoita laitetta. 5 Vedä laite kokonaan ulos, mutta varo pudottamasta sitä. 28 Suomi

29 Vianetsintäopas Toimintahäiriöt voivat johtua viallisesta johdotuksesta tai pienistä asennusvirheistä. Tutustu allaolevaan taulukkoon ennenkuin otat yhteyttä laitehuoltoon. Yleistä? Virta ei kytkeydy päälle. Sulake on palanut. Mikäli on tapahtunut oikosulku, vaihdetaan sulake.? Lähteen kytkeminen ei onnistu. Laitteeseen ei ole asetettu mitään tietovälinettä. Säädä viestin, jota haluat kuunnella. Jos laitteessa ei ole viestintä, et voi kytkeä kaikkia lähteitä päälle. Levynvaihtajaa ei ole liitetty. Liitä levynvaihtaja. Mikäli levynvaihtajaa ei ole liitetty ottoterminaaliin, ulkoista levylähdettä ei voi kytkeä päälle.? Muisti tyhjenee kun virta kytketään pois. Sytystysvirran ja akun kaapelit on kytketty väärin. Liitä kaapeli oikein, katso kohtaa 'Johtojen liittäminen liitosnapoihin'.? Puhelinmykistys ei toimi. Mykistyskaapeli on kytketty väärin. Liitä kaapeli oikein, katso kohtaa 'Johtojen liittäminen liitosnapoihin'.? Puhelinmykistys käynnistyy vaikka mykistyskaapelia ei ole kytketty. Mykistyskaapeli koskettaa jotakin metalliosaa. Irrota mykistyskaapeli auton metalliosasta.? Vaikka Loudness on kytketty päälle, korkeita ääniä ei korvata. Viritin-lähde on valittu. Korkeita ääniä ei korvata Viritin-lähde tilassa.? Ääni ei kuulu tai se on hyvin hiljainen. Vaimennin tai balanssin asetukset on asetettu aivan toiselle laidalle. Keskitä vaimennin ja balanssin asetukset. Johdotussarjan sisäänmeno/ulostulojohdot on liitetty väärin. Liitä uudelleen sisääntulo/ulosmenojohdot ja/tai johdotussarja. Katso kohtaa 'Johtojen liittäminen liitosnapoihin'. Äänenvoimakkuuden offset-arvot ovat matalat. Lisää äänenvoimakkuuden säätöpoikkeamaa kohdan 'Äänensäätö' (sivu 8) mukaisesti.? Äänenlaatu on huono tai siinä esiintyy häiriöitä. Kaiuttimen johto saattaa olla puristuksissa. Tarkista kaiuttimen johdotus. Kaiuttimia ei ole johdotettu oikein. Liitä kaiuttimen johdot uudestaan.? Touch Sensor-ääntä ei kuulu. Käytössä on Preout-jakki. Touch Sensor-ääntä ei voi liittää preout-jakista.? Kellon synkronisointitoiminto on päällä, mutta kelloa ei voi säätää. Vastaanotettava RDS-asema ei lähetä aikatietoa. Valitse toinen RDS-asema. Viritinlähde? Radion vastaanotto on huono. Auton antennia ei ole vedetty kokonaan ulos. Vedä antenni kokonaan ulos. Antennin säätökaapelia ei ole liitetty. Liitä kaapeli oikein, katso kohtaa Johtojen liittäminen liitosnapoihin.? Liikennetiedotteiden äänenvoimakkuus ei ole sama kuin asetettu arvo. Asetettu äänenvoimakkuus on vähemmän kuin virittimen äänenvoimakkuus. Jos virittimen äänenvoimakkuus on suurempi kuin asetettu äänenvoimakkuus, käytetään virittimen äänenvoimakkuutta. Levy-lähde? "AUX1" ilmestyy näyttöön vaikka Ulkoisen levyn säätötoimintatila ei ole aktivoitunut. Ei-tuettu levynvaihtaja on yhdistetty. Käytä kohdan 'Varotoimenpiteitä' osassa 'Laitteeseen liitetyt CD -soittimet/ levynvaihtajat' (sivu 4) mainittua levynvaihtajaa.? Valittu levy ei soi, vaan toinen levy soi sen sijaan. Valittu CD on likainen. Puhdista CD. Levy on sijoitettu muulle kuin valitulle alustalle. Poista levymakasiini ja tarkista valitun levyn numero. Levy on pahasti naarmuuntunut. Kokeile jotakin toista levyä.? CD työntyy ulos alustalta. CD on likainen. Puhdista CD, katso kohtaa CD-levyjen puhdistaminen osiossa 'CD-levyistä' (sivu 6). Suomi 29

30 Vianetsintäopas? Levyn poistaminen ei onnistu. Tämä johtuu siitä, että ajoneuvon ACC kytkimen OFF-asentoon kytkemisestä on kulunut yli 10 minuuttia. Levy voidaan poistaa ainoastaan 10 minuutin kuluessa siitä kun ACC-kytkin on kytketty OFF-asentoon. Mikäli tästä on kulunut yli 10 minuuttia, kytke ACC- kytkin jälleen ON -asentoon ja paina Eject-painiketta.? Levy ei mene levyaukkoon. Toinen levy on jo sisällä. Paina [0] painiketta ja poista levy.? Suorahakua ei voi tehdä. Toinen toiminto on kytketty päälle. Kytke satunnaistoisto tai muut toiminnot pois päältä.? Kappalehakua ei voi tehdä. Levyn ensimmäisen tai viimeisen kappaleen osalta. Kappalehakua ei voi suorittaa levyjen osalta taaksepäin ensimmäiseen kappaleeseen tai eteenpäin viimeiseen kappaleeseen. Ota seuraavissa tilanteissa yhteyttä lähimpään laitehuoltoon: Levynvaihtaja on liitetty, mutta levynvaihtajalähdettä ei ole kytketty päälle, ja "AUX1" näkyy näytössä Vaihtajatilassa. Alla näkyvät viestit näyttävät systeemisi tilan. EJECT: NO DISC: TOC ER: E-05: BLANK: NO TRACK: Levymakasiinia ei ole ladattu levynvaihtimeen. Levymakasiinia ei ole ladattu täyteen. Lataa levymakasiini oikein. Laitteessa ei ole CD-levyä. Laita CD paikalleen. Levymakasiinissa ei ole levyä. Laita levy levymakasiiniin. Levymakasiinissa ei ole levyä. Laita levy levymakasiiniin. CD on likainen. CD on hyvin likainen. CD on väärin päin. CD on naarmuuntunut. Puhdista CD ja aseta se paikalleen. CD on väärin päin. Laita CD laitteeseen oikein. MD:lle ei ole äänittynyt mitään. MD:lle ei ole äänittynyt ainuttakaan kappale, vaikka sillä on nimike. E-15: NO PANEL: E-77: MECHA ER: HOLD ER: NO NAME: LOAD: NO ACCESS: IN (Vilkku): Yksikössä oli levy, jolle ei ole talletettu sellaista dataa, jota yksikkö voisi soittaa. Käytä levyä, jolla on dataa muodossa, jota yksikkö voi soittaa. Laitteeseen kiinnitetty etulevy on poistettu. Laita etulevy paikalleen. Laitteessa ilmenee jostakin syystä toimintahäiriöitä. Paina reset-näppäintä. Mikäli "E-77"- koodi ei häviä, ota yhteyttä lähimpään laitehuoltajaan. Levymakasiinissa on jotakin vikaa. Tai laitteen toiminnassa on jotakin vikaa. Tarkista levymakasiini. Paina sitten laitteen reset-näppäintä. Mikäli "MECHA ER"-koodi ei häviä, ota yhteyttä lähimpään laitehuoltajaan. Laitteen suojavirtapiiri aktivoituu kun lämpötila automaattisessa levynvaihtimessa kohoaa yli 60 C C-asteen, jolloin laite lakkaa toimimasta. Viilennä laite avaamalla ikkunat tai käynnistämällä ilmastointi. Laite alkaa toimia kun lämpötila laskee alle 60 C C- asteen. Yritys näyttää DNPS:n CD:n soiton aikana, vaikka levyn nimeä ei ole asetettu etukäteen. Levynvaihtaja vaihtaa levyä. Levynvaihtajaan laittamisen jälkeen suoritettiin DNPP, vaikka sitä ei oltu soitettu vähintään 1 kerran. CD-soitinosio ei toimi kunnolla. Laita CD sisään uudelleen. Jos CD: tä ei voi poistaa tai näyttö vilkkuu edelleen, vaikka CD on laitettu kunnolla uudelleen, kytke virta pois päältä ja ota yhteyttä lähimpään huoltopisteeseen. 30 Suomi

31 Tekniset tiedot Valmistaja pidättää oikeuden muuttaa teknisiä tietoja ilman eri ilmoitusta. FM-viritin Taajuusalue (50 khz alue) : 87,5 MHz 108,0 MHz Käyttökelpoinen herkkyystaso (S/N = 26dB) : 0,7 µv /75 Ω Vaimennettu herkkyystaso (S/R = 46dB) : 1,6 µv /75 Ω Taajuusvaste (±3,0 db) : 30 Hz 15 khz Signaalikohinasuhde (MONO) : 65 db Viritysterävyys (DIN) (±400 khz) : 80 db Stereoerottelu (1 khz) : 35 db MW-viritin Taajuusalue (9 khz alue) : 531 khz 1611 khz Käyttökelpoinen herkkyystaso (S/N = 20dB) : 25 µv LM-viritin Taajuusalue : 153 khz 281 khz Käyttökelpoinen herkkyystaso (S/N = 20dB) : 45 µv Vahvistin Suurin teho : 50 W x 4 Jatkuva teho (DIN45324,+B=14,4V) : 30 W x 4 Äänenlaadun säätö Basso : 100 Hz ±10 db Keskiäänet : 1 khz ±10 db Diskantti : 10 khz ±10 db Kuormitus (levysoiton aikana) : 2000 mv/10 kω mpedanssi (levysoiton aikana) : 600 Ω Yleistä Virtalähde (11 16 V sallittu) : 14,4 V Virrankulutus : 10 A Mitat (W x H x D) : 182 x 53 x 155 mm Paino : 1,2 kg CD-soitin Laserdiodi : GaAlAs Digitaalisuodatin (D/A) : 8 kertaa otannan aikana D/A Muunnin : 1 bitti Spindle speed : rpm (CLV) Huojunta & värähtely : Alle mittausrajan Taajuusvaste (±1 db) : 10 Hz 20 khz Harmoninen särö (1 khz) : 0,01 % Signaalikohinasuhde (1 khz) : 93 db Dynaaminen alue : 93 db Kanavaerottelu : 85 db Suomi 31
