CAD-473 PTY BD/ENT KÄYTTÖOPAS PTY BD/ENT AUTOSTEREOT CD/CDR/CDRW/MP3/WMA-SOITTIMELLA 1 PAU 2 RPT 3 INT 4 RDM 5 6 MUTE

Transkriptio

1 CAD-473 PTY AF TA PAU 2 RPT 3 INT 4 RDM MUTE KÄYTTÖOPAS PTY AUTOSTEREOT CD/CDR/CDRW/MP3/WMA-SOITTIMELLA 1 PAU 2 RPT 3 INT 4 RDM 5 6 MUTE JA PLL-FM-STEREORADIOLLA RDS USB/SD-LIITÄNNÄT / MMC-KORTTIPAIKKA Bluetooth-toiminto 4 (1-6) (kännykkä) ALAS KÄÄNNETTÄVÄ IRROTETTAVA ETUPANEELI Tallentaminen USB-/MMC-/SD-kortille AF TA

2 1 PAU 2 RPT 3 INT 4 RDM 5 6 MUTE OSIEN JA SÄÄTIMIEN SIJAINTI PTY AF TA PTY AF TA PAU 2 RPT 3 INT 4 RDM MUTE PAU 2 RPT 3 INT 4 RDM MUTE (1-6) 1. VIRTA PÄÄLLE/POIS ( ) 2. TOIMINNONVALINTAPAINIKE: BASSO/TREBLE/BALANCE/FADER / ALKUPERÄINEN PTY ÄÄNENVOIMAKKUUS / CT / TA VOL / EON / REC -TOIMINTO / DSP AF 3. VOL UP/VOL DOWN -PAINIKE: BASSO/TREBLE/BALANCE/FADER / ALKUPERÄINEN TA ÄÄNENVOIMAKKUUS / CT / TA VOL / EON / REC -TOIMINTO / DSP 1 PAU 2 RPT 3 INT 4 RDM 5 6 MUTE 4. TALLENNETUT ASEMAT (1,2,3,4,5,6) 5. AF-toiminto (VAIHTOEHTOISET TAAJUUDET) TA-toiminto (LIIKENNETIEDOTUKSET) / LOPETTAA PUHELUN ( ) PTY-toiminto (OHJELMATYYPPI) NÄYTTÖ-PAINIKE () 4 (1-6) RESET 9. MODE/LOUDNESS-PAINIKE (/) 10. BAND/ENTER-PAINIKE () 11. AUTOMAATTINEN TAI MANUAALINEN VIRITYS (SUUREMPI TAAJUUS TAI PIENEMPI TAAJUUS ) CD-RAITA/SEARCH-PAINIKE AUTO SEEK ASEMIEN AUTOMAATTINEN HAKU () 13. SCAN AUTOMAATTINEN VIRITYKSEN OHJAUS 18 / 17 TALLENNUS () RESET 14. MYKISTYS-PAINIKE (MUTE) / VASTAA PUHELUUN ( ) LCD-NÄYTTÖ 16. PANEELIN AVAUSPAINIKE ( ) 17. CD-PESÄ 18. CD:N POISTOPAINIKE ( ) 19. PAUSE-PAINIKE 20. TOISTA-PAINIKE 21. INTRO-PAINIKE (raitojen esikuuntelu) 22. RANDOM-PAINIKE 23, 24. FOER DOWN/UP EDELLINEN/SEURAAVA KANSIO (vain MP3-/WMA-tiedostojen kohdalla) 25. USB-PORTTI 26. MULTIMEDIA- (MMC) / SD-KORTTIPAIKKA 27. RESET-PAINIKE 28. VIRTAA OSOITTAVA LED-VALO RESET PAU 2 RPT 1 PAU 2 RPT Fi

3 KAUKOSÄÄTIMEN TOIMINNOT 1. VIRTA PÄÄLLE / POIS PÄÄLTÄ 2. VASTAA PUHELUUN 3. ÄÄNENVOIMAKKUUS + 4. PUHELUN LOPETUS 5. TAAJUUSALUE 6. VALINTA / VALIKKO 7. ÄÄNENVOIMAKKUUS - 8. TOISTOTILA 9. PUHELINNUMERO / NÄPPÄIMET 1-6: ESIASETETUT RADIOASEMAT 10. TOISTOTILAN SELAUS 11. CD:N ENSIMMÄISEN RAIDAN TOISTO 12. CD:N TOISTO / TAUKO 13. CD:N UUDELLEENTOISTO 14. TOISTAA JOKAISEN CD:N RAIDAN ALUSTA 10 S 15. CD:N RAITOJEN TOISTO SATUNNAISESSA JÄRJESTYKSESSÄ 16. FOER DOWN/UP EDELLINEN/SEURAAVA KANSIO (vain MP3-/WMA-tiedostojen kohdalla) PAINIKE 5: EDELLINEN KANSIO, PAINIKE 6: SEURAAVA KANSIO 17. VAIHTOEHTOISET TAAJUUSALUEET 18. LIIKENNETIEDOTUKSET 19. OHJELMATYYPPI (1, 2...0, *, #) / (1-6) Fi

4 JOHDOTUKSET ANTENNIN LIITIN VASEN OIKEA (VALKOINEN) (PUNAINEN) VASEN OIKEA (VALKOINEN) (PUNAINEN) ULOSTULO SISÄÄNTULO LIITIN A 4. MUISTI + 12 V 5. AUTOANTENNIN ULOSTULO V (virta-avaimeen) 8. Maa Huom: (liitin A nro 7) täytyy kytkeä auton virta-avaimella, jotta vältetään auton akun tyhjeneminen, kun autolla ei ajeta pitkään aikaan. B A ISO-LIITIN BLUETOOTH-ANTENNI LIITÄ ULKOISEEN MIKROFONIIN LIITIN B 1. OIKEA TAKAKAIUTIN (+) 2. OIKEA TAKAKAIUTIN (-) 3. OIKEA ETUKAIUTIN (+) 4. OIKEA ETUKAIUTIN (-) 5. VASEN ETUKAIUTIN (+) 6. VASEN ETUKAIUTIN (-) 7. VASEN TAKAKAIUTIN (+) 8. VASEN TAKAKAIUTIN (-) Huolto SULAKKEEN VAIHTAMINEN Jos sulake palaa, tarkista virtaliitäntä ja vaihda sulake. Jos sulake palaa uudestaan vaihtamisen jälkeen, syynä voi olla sisäinen häiriö. Ota tässä tapauksessa yhteyttä lähimpään korjaamoon. Varoitus Käytä jokaiselle johdolle määriteltyä oikean ampeerin sulaketta. Suuremman ampeerin sulakkeen käyttö voi aiheuttaa vakavia vahinkoja. ASENTAMINEN VAROTOIMENPITEET Valitse kiinnityskohta huolella, jotta laite ei ole ajajan tiellä ajon aikana. Vältä laitteen asentamista paikkaan, jossa se voi altistua korkeille lämpötiloille, kuten esimerkiksi suoralle auringonpaisteelle tai lämmittimen puhaltamalle kuumalle ilmalle, tai paikkaan, jossa laite altistuu pölylle, lialle tai liialliselle tärinälle. Mukana tulevalla kiinnitystelineellä kiinnität laitteen turvallisesti ja lujasti. Muista poistaa etupaneeli ennen laitteen asentamista. 182mm HUOM: Autoradiota ei saa asentaa yli 30 kulmaan, muuten etupaneeli ei aukea. 53mm 1 1 Avaa ruuvit ja tuki 2 8mm mm 2 Taivuta näitä kiinnikkeitä tarvittaessa Huom: Pidä avain tallessa, voit tarvita sitä, jos irrotat laitteen autosta. Fi

5 LAITTEEN TUKEMINEN Kojelauta LAITE 2. ASENNUSKEHYS 3. KOJELAUTA 4. KUUSIOMUTTERI 5. VARMISTUSLAATTA 6. SILEÄ ALUSLAATTA 7. AUTON RUNKO 8. ASENNUSRAUTA 9. KIERRERUUVI 10. M5 X 15 KUUSIOPULTTI Etupaneelin irrottaminen ja kiinnittäminen Laitteen etupaneeli voidaan irrottaa laitteen varastamisen estämiseksi. ETUPANEELIN ALAS KÄÄNTÄMINEN JA IRROTTAMINEN/KIINNITTÄMINEN Varmista, että painat -painiketta (1) OFF, ennen kuin irrotat etupaneelin. Paina sitten -painiketta (16), anna etupaneelin siirtyä vaakatasoon ja irrota se vetämällä sitä itseäsi kohti kuvassa esitetyllä tavalla. <10 Huom: Kun kiinnität etupaneelia, älä paina sitä voimakkaasti laitetta vasten. Etupaneeli kiinnittyy helposti, kun sitä painetaan kevyesti laitetta vasten. Kun kuljetat etupaneelia mukanasi, säilytä se tarkoitukseen varatussa kotelossa. Kun kiinnität paneelia laitteeseen, älä paina siinä olevaa näyttöä lujaa tai altista sitä kovalle paineelle. Fi

6 1. VIRTA PÄÄLLÄ/POIS ( ) Kytke laitteeseen virta päälle ja pois painamalla tätä painiketta. Laitteeseen tulee virta, kun mitä tahansa painiketta painetaan. 2. TOIMINNONVALINTAPAINIKE: BASSO/TREBLE/BALANCE/FADER / ALKUPERÄINEN ÄÄNENVOIMAKKUUS / CT / TA VOL / EON / REC -TOIMINTO / DSP) 3. VOLUME UP/DOWN -PAINIKE VOL-nupin kääntäminen (oikea/vasen) säätää seuraavia toimintoja: VOL (ÄÄNENVOIMAKKUUS) / BAS (BASSO) / TRE (DISKANTTI) / BAL (BALANSSI) FAD (VAIMENNIN). Valitse muita toimintoja painamalla VOL-nuppia vähän aikaa, kunnes halutut toiminnot näkyvät näytöllä. Kuvassa 1 näkyy, miten säätämistoiminnot on valittu VOL-nuppia käyttämällä Kuva 1 Äänen säätötoimintojen valinta 1. VOL 2. SEL 3. BASS 4. TRE 5. BAL 6. FAD Lisää tai pienennä äänenvoimakkuutta kääntämällä VOL-nuppia (oikealle/vasemmalle). Näitä painikkeita voidaan käyttää säätämään BASSOA, DISKANTTIA, BALANSSIA ja VAIMENNUSTA (FADER). 2 sek. SEL IN VOL SEL ADJ SEL TA VOL SEL EON SEL REC MP3 SEL DSP Paina ja pidä VOL-nuppia painettuna säätääksesi seuraavia toimintoja: INIT VOL (ALKUPERÄINEN ÄÄNENVOIMAKKUUS) / CT / TA VOL / EON ON / REC MODE / DSP IN VOL: Voi säätää alkuperäistä äänenvoimakkuuden tasoa tätä tilaa käyttämällä. ADJ: Voi säätää kellonaikaa. Käännä VOL-nuppia myötäpäivään asettaaksesi tunnit ja vastapäivään asettaaksesi minuutit. TA VOL: Voi säätää TA:n äänenvoimakkuutta (liikennetiedotuksen äänenvoimakkuuden tasoa). EON: Voi valita EON-tilan, PÄÄLLÄ tai POIS PÄÄLTÄ. REC MP3: Voi valita REC-tilan (MP3 tai WMA) DSP: Voi valita DSP -tilan (klassinen, poppi, rock, flat) 4. TALLENNETUT ASEMAT (1,2,3,4,5,6) Kun tätä painetaan vähän aikaa, painikkeet valitsevat suoraan tallennetun aseman. Kun painiketta painetaan yli 1 sekunnin ajan, nykyinen asema tallennetaan muistiin. RDS-TOIMINNON KÄYTTÖ Mikä RDS on? RDS (radion datapalvelu) on Euroopan yleisradioliiton (EBU) kehittämä digitaalinen tietopalvelu. RDS hyödyntää tavallisia FM-lähetyksiä ja tarjoaa erilaisia tietopalveluita ja automaattisia uudelleenviritystoiminoja RDS-toimintoa tukeville autostereoille. Vuonna 1988 RDS otettiin käyttöön Ruotsissa, Isossa-Britanniassa, Irlannissa, Ranskassa ja Länsi- Saksassa. Monissa muissa Euroopan maissa tehdään testilähetyksiä. Lähitulevaisuudessa RDS:n odotetaan olevan käytössä useimmissa Länsi-Euroopan maissa. 5. AF/REG-toiminto (VAIHTOEHTOISET TAAJUUDET) Valitse AF/REG-vuorottelutila painamalla painiketta vähän aikaa. Kun AF/REG-vuorottelutila on valittu, radio tarkistaa jatkuvasti AF-signaalin voimakkuutta. Kun painiketta painetaan pidempään, se toimii regional mode -tilana ON/OFF. Regional mode ON Alueellinen tila ON: AF-vuorottelu tai PI SEEK toteutetaan niiden asemien kohdalla, joilla kaikilla on samat PI-koodit kuin nykyisellä asemalla Käynnistyvä REG-segmentti näkyy näytöllä. Alueellinen tila OFF: PI-koodin muodossa oleva alueellinen koodi jätetään huomiotta, kun AF-vuorottelu tai PI SEEK on päällä. Fi5

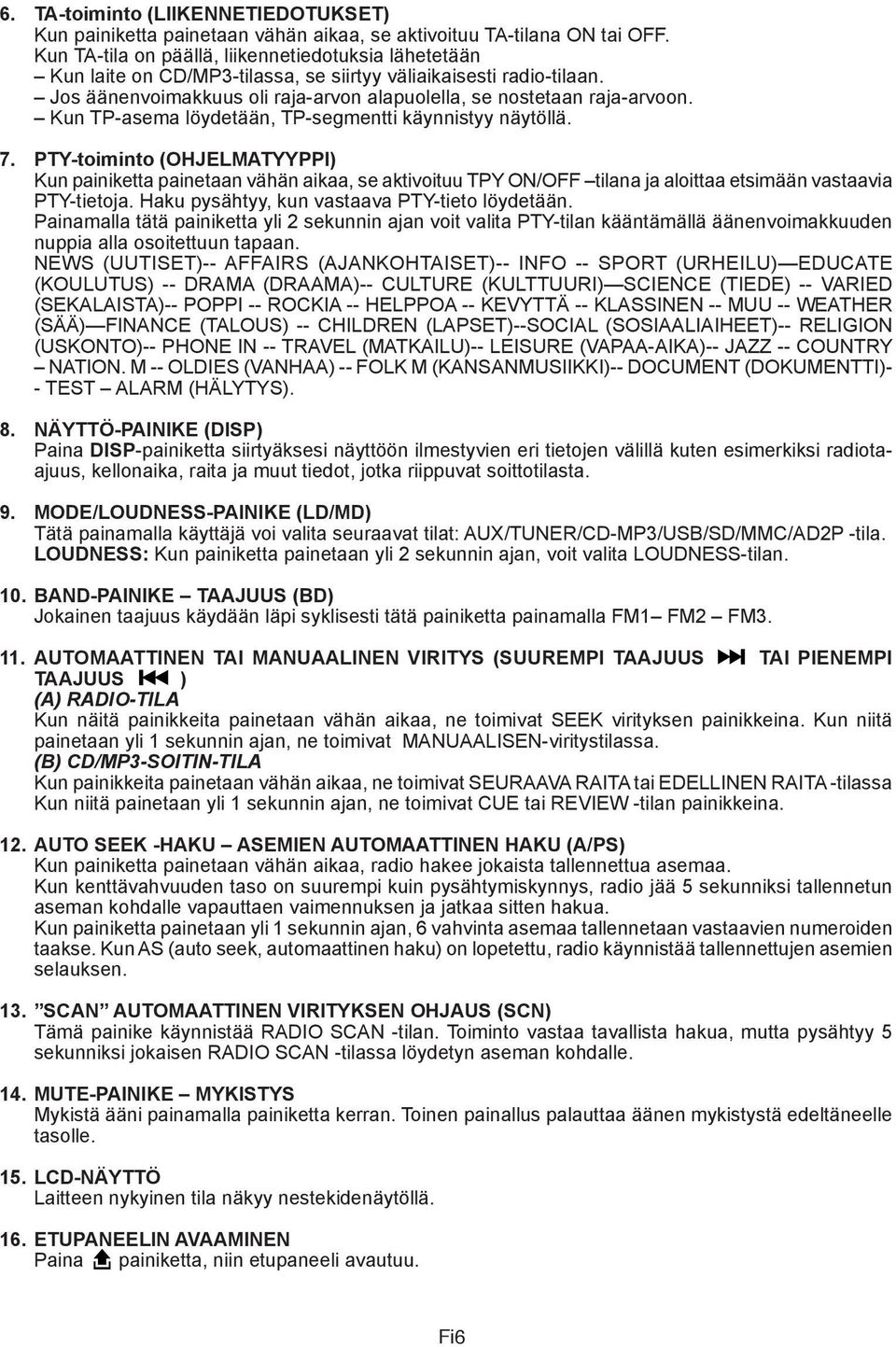

7 6. TA-toiminto (LIIKENNETIEDOTUKSET) Kun painiketta painetaan vähän aikaa, se aktivoituu TA-tilana ON tai OFF. Kun TA-tila on päällä, liikennetiedotuksia lähetetään Kun laite on CD/MP3-tilassa, se siirtyy väliaikaisesti radio-tilaan. Jos äänenvoimakkuus oli raja-arvon alapuolella, se nostetaan raja-arvoon. Kun TP-asema löydetään, TP-segmentti käynnistyy näytöllä. 7. PTY-toiminto (OHJELMATYYPPI) Kun painiketta painetaan vähän aikaa, se aktivoituu TPY ON/OFF tilana ja aloittaa etsimään vastaavia PTY-tietoja. Haku pysähtyy, kun vastaava PTY-tieto löydetään. Painamalla tätä painiketta yli 2 sekunnin ajan voit valita PTY-tilan kääntämällä äänenvoimakkuuden nuppia alla osoitettuun tapaan. NEWS (UUTISET)-- AFFAIRS (AJANKOHTAISET)-- INFO -- SPORT (URHEILU) EDUCATE (KOULUTUS) -- DRAMA (DRAAMA)-- CULTURE (KULTTUURI) SCIENCE (TIEDE) -- VARIED (SEKALAISTA)-- POPPI -- ROCKIA -- HELPPOA -- KEVYTTÄ -- KLASSINEN -- MUU -- WEATHER (SÄÄ) FINANCE (TALOUS) -- CHIREN (LAPSET)--SOCIAL (SOSIAALIAIHEET)-- RELIGION (USKONTO)-- PHONE IN -- TRAVEL (MATKAILU)-- LEISURE (VAPAA-AIKA)-- JAZZ -- COUNTRY NATION. M -- OIES (VANHAA) -- FOLK M (KANSANMUSIIKKI)-- DOCUMENT (DOKUMENTTI)- - TEST ALARM (HÄLYTYS). 8. NÄYTTÖ-PAINIKE () Paina -painiketta siirtyäksesi näyttöön ilmestyvien eri tietojen välillä kuten esimerkiksi radiotaajuus, kellonaika, raita ja muut tiedot, jotka riippuvat soittotilasta. 9. MODE/LOUDNESS-PAINIKE (/) Tätä painamalla käyttäjä voi valita seuraavat tilat: AUX/TUNER/CD-MP3/USB/SD/MMC/AD2P -tila. LOUDNESS: Kun painiketta painetaan yli 2 sekunnin ajan, voit valita LOUDNESS-tilan. 10. BAND-PAINIKE TAAJUUS (BD) Jokainen taajuus käydään läpi syklisesti tätä painiketta painamalla FM1 FM2 FM AUTOMAATTINEN TAI MANUAALINEN VIRITYS (SUUREMPI TAAJUUS TAI PIENEMPI TAAJUUS ) (A) RADIO-TILA Kun näitä painikkeita painetaan vähän aikaa, ne toimivat SEEK virityksen painikkeina. Kun niitä painetaan yli 1 sekunnin ajan, ne toimivat MANUAALISEN-viritystilassa. (B) CD/MP3-SOITIN-TILA Kun painikkeita painetaan vähän aikaa, ne toimivat SEURAAVA RAITA tai EDELLINEN RAITA -tilassa Kun niitä painetaan yli 1 sekunnin ajan, ne toimivat CUE tai REVIEW -tilan painikkeina. 12. AUTO SEEK -HAKU ASEMIEN AUTOMAATTINEN HAKU () Kun painiketta painetaan vähän aikaa, radio hakee jokaista tallennettua asemaa. Kun kenttävahvuuden taso on suurempi kuin pysähtymiskynnys, radio jää 5 sekunniksi tallennetun aseman kohdalle vapauttaen vaimennuksen ja jatkaa sitten hakua. Kun painiketta painetaan yli 1 sekunnin ajan, 6 vahvinta asemaa tallennetaan vastaavien numeroiden taakse. Kun AS (auto seek, automaattinen haku) on lopetettu, radio käynnistää tallennettujen asemien selauksen. 13. SCAN AUTOMAATTINEN VIRITYKSEN OHJAUS (SCN) Tämä painike käynnistää RADIO SCAN -tilan. Toiminto vastaa tavallista hakua, mutta pysähtyy 5 sekunniksi jokaisen RADIO SCAN -tilassa löydetyn aseman kohdalle. 14. MUTE-PAINIKE MYKISTYS Mykistä ääni painamalla painiketta kerran. Toinen painallus palauttaa äänen mykistystä edeltäneelle tasolle. 15. LCD-NÄYTTÖ Laitteen nykyinen tila näkyy nestekidenäytöllä. 16. ETUPANEELIN AVAAMINEN Paina painiketta, niin etupaneeli avautuu. Fi6

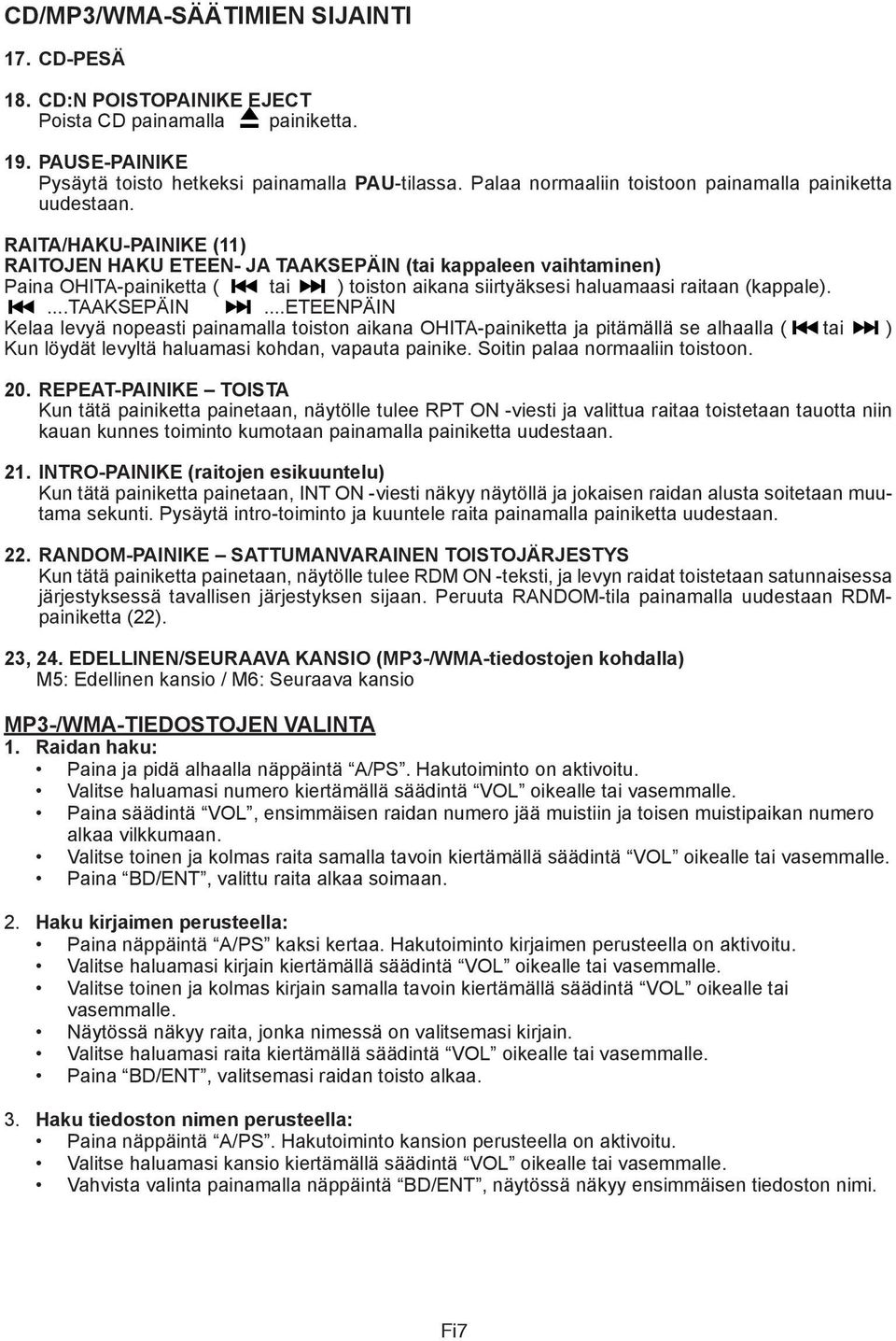

8 CD/MP3/WMA-SÄÄTIMIEN SIJAINTI 17. CD-PESÄ 18. CD:N POISTOPAINIKE EJECT Poista CD painamalla painiketta. 19. PAUSE-PAINIKE Pysäytä toisto hetkeksi painamalla PAU-tilassa. Palaa normaaliin toistoon painamalla painiketta uudestaan. RAITA/HAKU-PAINIKE (11) RAITOJEN HAKU ETEEN- JA TAAKSEPÄIN (tai kappaleen vaihtaminen) Paina OHITA-painiketta ( tai ) toiston aikana siirtyäksesi haluamaasi raitaan (kappale)....taaksepäin...eteenpäin Kelaa levyä nopeasti painamalla toiston aikana OHITA-painiketta ja pitämällä se alhaalla ( tai ) Kun löydät levyltä haluamasi kohdan, vapauta painike. Soitin palaa normaaliin toistoon. 20. REPEAT-PAINIKE TOISTA Kun tätä painiketta painetaan, näytölle tulee RPT ON -viesti ja valittua raitaa toistetaan tauotta niin kauan kunnes toiminto kumotaan painamalla painiketta uudestaan. 21. INTRO-PAINIKE (raitojen esikuuntelu) Kun tätä painiketta painetaan, INT ON -viesti näkyy näytöllä ja jokaisen raidan alusta soitetaan muutama sekunti. Pysäytä intro-toiminto ja kuuntele raita painamalla painiketta uudestaan. 22. RANDOM-PAINIKE SATTUMANVARAINEN TOISTOJÄRJESTYS Kun tätä painiketta painetaan, näytölle tulee RDM ON -teksti, ja levyn raidat toistetaan satunnaisessa järjestyksessä tavallisen järjestyksen sijaan. Peruuta RANDOM-tila painamalla uudestaan RDMpainiketta (22). 23, 24. EDELLINEN/SEURAAVA KANSIO (MP3-/WMA-tiedostojen kohdalla) M5: Edellinen kansio / M6: Seuraava kansio MP3-/WMA-TIEDOSTOJEN VALINTA 1. Raidan haku: Paina ja pidä alhaalla näppäintä. Hakutoiminto on aktivoitu. Valitse haluamasi numero kiertämällä säädintä VOL oikealle tai vasemmalle. Paina säädintä VOL, ensimmäisen raidan numero jää muistiin ja toisen muistipaikan numero alkaa vilkkumaan. Valitse toinen ja kolmas raita samalla tavoin kiertämällä säädintä VOL oikealle tai vasemmalle. Paina, valittu raita alkaa soimaan. 2. Haku kirjaimen perusteella: Paina näppäintä kaksi kertaa. Hakutoiminto kirjaimen perusteella on aktivoitu. Valitse haluamasi kirjain kiertämällä säädintä VOL oikealle tai vasemmalle. Valitse toinen ja kolmas kirjain samalla tavoin kiertämällä säädintä VOL oikealle tai vasemmalle. Näytössä näkyy raita, jonka nimessä on valitsemasi kirjain. Valitse haluamasi raita kiertämällä säädintä VOL oikealle tai vasemmalle. Paina, valitsemasi raidan toisto alkaa. 3. Haku tiedoston nimen perusteella: Paina näppäintä. Hakutoiminto kansion perusteella on aktivoitu. Valitse haluamasi kansio kiertämällä säädintä VOL oikealle tai vasemmalle. Vahvista valinta painamalla näppäintä, näytössä näkyy ensimmäisen tiedoston nimi. Fi7

9 Kannettavaan MP3-soittiimen liittäminen 25. USB-portti Yhdistä kannettava MP3-soittimesi USB-kaapelilla. 1 PAU 2 RPT 26. MULTIMEDIA- (MMC) / SD-KORTTIPAIKKA Tukee vain MP3/WMA ID3 -formaatissa olevaa musiikkia * TÄRKEÄÄ TIETOA: KOSKA USB- JA SD-TUOTTEIDEN SEKÄ MMC-KORTTIPAIKKOJEN VÄLILLÄ ON SUURIA EROJA JA JOSKUS TOIMINNOT OVAT VALMISTAJAKOHTAISIA, EMME VOI TAATA, ETTÄ KAIKKI LAITTEET TUNNISTETAAN TAI ETTÄ KAIKKI TEORIASSA MAHDOLLISET TOIMINTOVAIHTOEHDOT TODELLA TOIMIVAT RESET Reset-painike on syvennyksessä. Reset-painike on aktivoitava seuraavissa tilanteissa: laitteen alkuasennuksessa, kun kaikki johdot on kytketty. Kaikki toimintopainikkeet eivät toimi. Näytöllä on virhe-symboli. 28. LED-VALO (ILMOITTAA VIRRAN OLEVAN PÄÄLLÄ) LED-valo syttyy, kun virta kytketään päälle. RESET TALLENTAMINEN SD-, MMC-kortille tai USB-muistitikulle tallentaminen / säilyttäminen / poistaminen Voit säilyttää virittimen (radio) ääni- tai CD / MP3 / WMA audiotallennuksia SD- ja MMC-kortilla tai USB-muistitikulla. Tallennus suoritetaan samassa järjestyksessä ja se päättyy automaattisesti kun muisti on täynnä. Huomaa: (REC MMC), (COPY MMC), (MMC ALL) ja (MMC ONE) toiminnot ovat mahdollisia vain jos SD- tai MMC-korttia käytetään. Huomaa: (REC USB), (COPY USB), (USB ALL) ja (USB ONE) toiminnot ovat mahdollisia vain jos USBmuistitikkua käytetään. Virittimeltä tallentaminen Aseta SD- tai MMC kortti vastaavasti SD- ja MMC-porttiin tai aseta USB muistitikku USB-porttiin. Käytä / painiketta valitaksesi toiston PLL-virittimen aaltoalueelta. Tallennuksen aloittaminen Paina -painiketta ja pidä sitä painettuna kahden sekunnin ajan. näytölle ilmestyy joko [REC MMC] (jos SD:tä tai MMC.tä käytetään). tai [REC USB] (jos USB-muistitikkua käytetään). Paina painiketta, näyttöön ilmestyy [RECORD]. Sen jälkeen ilmestyy [R] (vilkkuu), jota seuraa tallennuspaikkaan liittyvät tiedot (esim. [01]) ja tallennuksen pituus (esim. [19.58]). Tallennuksen pysäyttäminen Paina -painiketta. Tallentaminen CD audio levyltä Aseta audio CD CD-pesään. Aseta SD- tai MMC kortti vastaavasti SD- ja MMC-porttiin tai aseta USB muistitikku USB-porttiin. Valitse CD-tila käyttämällä / -painiketta. Valitse raita, jonka haluat tallentaa. Fi8

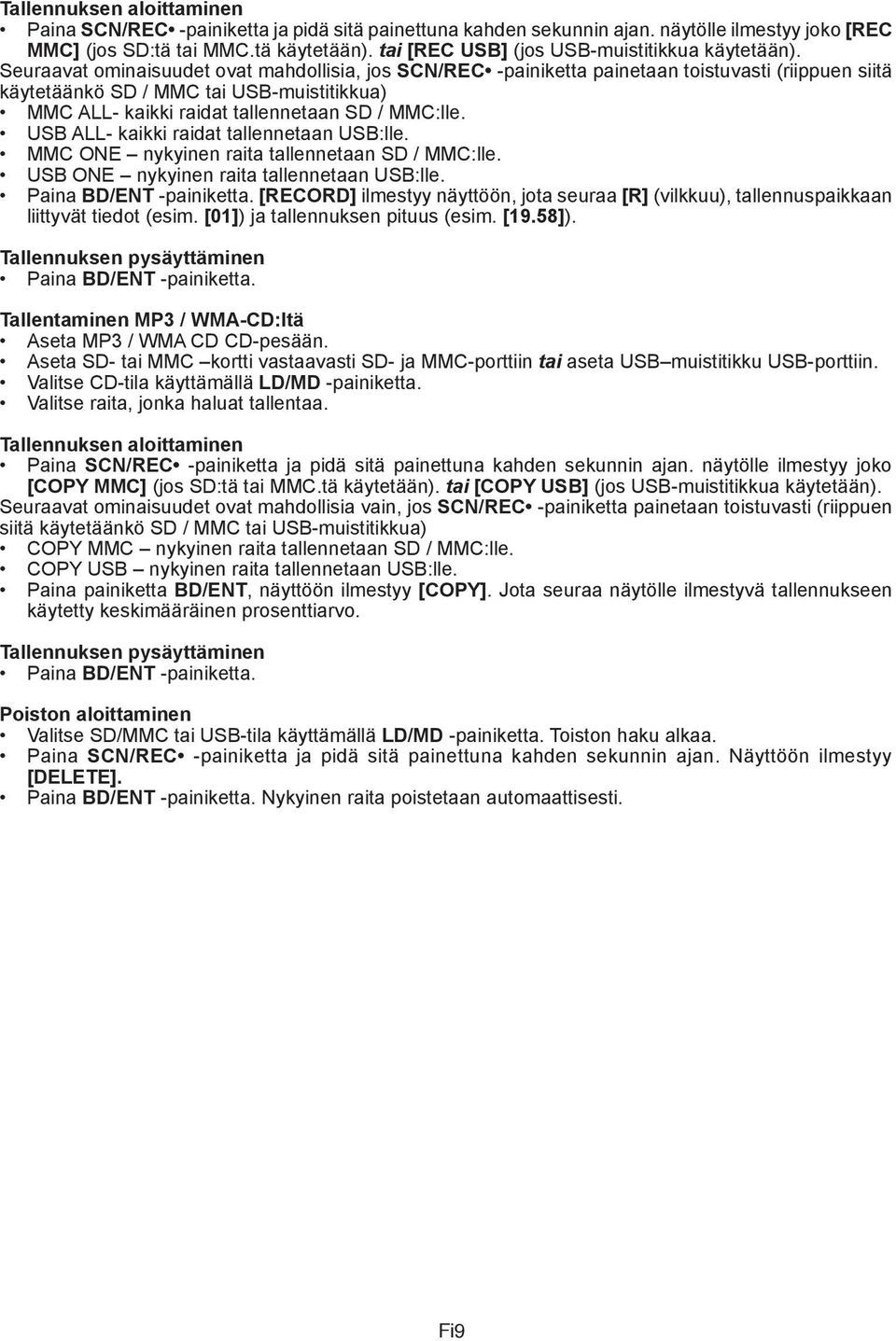

10 Tallennuksen aloittaminen Paina -painiketta ja pidä sitä painettuna kahden sekunnin ajan. näytölle ilmestyy joko [REC MMC] (jos SD:tä tai MMC.tä käytetään). tai [REC USB] (jos USB-muistitikkua käytetään). Seuraavat ominaisuudet ovat mahdollisia, jos -painiketta painetaan toistuvasti (riippuen siitä käytetäänkö SD / MMC tai USB-muistitikkua) MMC ALL- kaikki raidat tallennetaan SD / MMC:lle. USB ALL- kaikki raidat tallennetaan USB:lle. MMC ONE nykyinen raita tallennetaan SD / MMC:lle. USB ONE nykyinen raita tallennetaan USB:lle. Paina -painiketta. [RECORD] ilmestyy näyttöön, jota seuraa [R] (vilkkuu), tallennuspaikkaan liittyvät tiedot (esim. [01]) ja tallennuksen pituus (esim. [19.58]). Tallennuksen pysäyttäminen Paina -painiketta. Tallentaminen MP3 / WMA-CD:ltä Aseta MP3 / WMA CD CD-pesään. Aseta SD- tai MMC kortti vastaavasti SD- ja MMC-porttiin tai aseta USB muistitikku USB-porttiin. Valitse CD-tila käyttämällä / -painiketta. Valitse raita, jonka haluat tallentaa. Tallennuksen aloittaminen Paina -painiketta ja pidä sitä painettuna kahden sekunnin ajan. näytölle ilmestyy joko [COPY MMC] (jos SD:tä tai MMC.tä käytetään). tai [COPY USB] (jos USB-muistitikkua käytetään). Seuraavat ominaisuudet ovat mahdollisia vain, jos -painiketta painetaan toistuvasti (riippuen siitä käytetäänkö SD / MMC tai USB-muistitikkua) COPY MMC nykyinen raita tallennetaan SD / MMC:lle. COPY USB nykyinen raita tallennetaan USB:lle. Paina painiketta, näyttöön ilmestyy [COPY]. Jota seuraa näytölle ilmestyvä tallennukseen käytetty keskimääräinen prosenttiarvo. Tallennuksen pysäyttäminen Paina -painiketta. Poiston aloittaminen Valitse SD/MMC tai USB-tila käyttämällä / -painiketta. Toiston haku alkaa. Paina -painiketta ja pidä sitä painettuna kahden sekunnin ajan. Näyttöön ilmestyy [DELETE]. Paina -painiketta. Nykyinen raita poistetaan automaattisesti. Fi9

11 BLUETOOTH-YHTEYS AUTON ÄÄNENTOISTOLAITTEISIIN Linkittäminen Autoradio ja kännykkä on LINKITETTÄVÄ yhteen. Tämän jälkeen voit käyttää kännykkääsi autostereoiden kautta. 1. Bluetooth-toiminto on aina päällä. Linkitä aloittamalla kännykästäsi. Katso kännykkäsi käyttöohjeista oikeat toimenpiteet linkittämiseksi. 2. Näyttöön ilmestyy CAR-BT, jolloin kännykkäsi etsii kantoalueella olevia Bluetooth-laitteita. Kun koodia pyydettään, syötä Kun linkitys on onnistunut, kytke autostereoon jos se ei ole kytkeytynyt automaattisesti. Soittaminen / vastaaminen langallista kauko-ohjainta käyttämällä Vastaa puheluun painamalla TALK painiketta kerran. Lopeta puhelu painamalla TALK painiketta kerran. Puheluiden soittaminen puheluhistoriaa käyttämällä 1. Paina ja pidä TALK-painiketta painettuna saadaksesi REDIAL historian näyttöön. 2. Autostereon VOL säädintä käyttämällä, kierrä sitä toistuvasti valitaksesi numeron, johon haluat soittaa ja paina sitten puhelun aloittamiseksi. Huomaa: Näyttöön ilmestyy enintään 20 soitettua ja vastattua numeroa. PUHU-PAINIKE Soittaminen / vastaaminen langatonta kauko-ohjainta käyttämällä Soita painamalla kauko-ohjaimella olevaa painiketta ja syöttämällä MIKROFONI PUHELINNUMERO näppäimistöön numeronäppäimiä käyttämällä. Kun olet syöttänyt PUHELINNUMERON, paina uudelleen aloittaaksesi puhelun. Lopeta puhelu painamalla painiketta. Vastaa puheluun painamalla painiketta. Paina hylätäksesi saapuvia puheluja. Puheluiden soittaminen / vastaanottaminen etupaneelin kautta Puheluiden soittaminen puheluhistoriaa käyttämällä 1. Paina ja pidä -painiketta painettuna saadaksesi REDIAL historian näyttöön. 2. Autostereon VOL säädintä käyttämällä, kierrä sitä toistuvasti valitaksesi numeron, johon haluat soittaa ja paina sitten puhelun aloittamiseksi. Lopeta puhelu painamalla painiketta. Vastaa puheluun painamalla painiketta. Paina hylätäksesi saapuvan puhelun. Audio Streaming (Virtausääni) 1. Jos puhelimesi on yhteensopiva A2DP -formaatin kanssa, voit kuunnella musiikkia kännykälläsi ja musiikki voidaan siirtää auton äänentoistolaitteeseen. 2. Varmista, että kännykkäsi ja autoradio on linkitetty ja kytketty. 3. Kuuntele musiikkia kännykällä kännykkäsi käyttöohjeiden mukaan. 4. Äänentoistolaitteen näyttöön ilmestyy A2DP kun A2DP-musiikkia vastaanotetaan automaattisesti, mutta joissakin kännyköissä on painettava /-painiketta A2DP-tilaan siirtymistä varten. 5. Voit painaa autostereon tai painikkeita siirtyäksesi edellisiin tai seuraaviin raitoihin. Fi10

12 TEKNISET TIEDOT CD/MP3/WMA-SOITIN Signaali-kohina-suhde Kanavaerotus Taajuusvaste > 60 db > 50 db (1 khz) 20 Hz - 20 khz VIRITIN (FM) Taajuusalue 87,5-108 MHz Välitaajuus 10,7 MHz Herkkyys 2,8 µv Stereokanavaerotus 30 db Signaali-kohina-suhde 50 db Kanava-askel 50 khz ANTO Antoimpedanssi Impedanssi liitännän linjatulo Taajuusvaste Herkkyys Impedanssi YLEISTÄ Virtalähde Kaiutinten antoimpedanssiteho Fuusioitua 350 mv 10k Ohm 20 Hz - 20 khz 775 mv 20k Ohm 12V DC (10,8 15,6 V sallittu) 4 tai 8 Ohm 40 W x 4 CH 10 A Huom: Teknisiä tietoja ja suunnittelua voidaan muuttaa parannusten yhteydessä siitä ilmoittamatta. Ohjeita ympäristön suojelemiseksi Älä hävitä tätä tuotetta tavallisen talouslätteen mukana sen tultua elinkaarensa loppuun, vaan viese shako-ja elektroniikkalaitteiden kierrätyspisteeseen. Tuotteessa, käyttöohjeissa tai pakkauksessa olevat merkinnät antavat tietoa asianmukaisista hävittämismenetelmistä. Aineet ovatkierrätyskelpoisia merkintöjen mukaisesti. Vanhojen tavaroiden tai niiden aineiden kierrätyksellä tai muunlaisella uusiokäytöllä vaikutat tärkeällä tavalla ympäristömme suojeluun. Kysy paikkakuntasi hallinnosta asianmukaisen kierrätyspisteen sijainnista. KAIKKI OIKEUDET PIDÄTETÄÄN. TEKIJÄNOIKEUDET OMISTAA DENVER ELECTRONICS A/S. e Fi11
