1 Taitaja 2013 Sähköasennus laji 406, semifinaali Kuvaus työtehtävästä Tehtävänäsi on asentaa oheisten asiakirjojen mukaiset laitteet siten, että ne ovat käyttökunnossa. Laitteistot on asennettava sähköturvallisuusmääräyksiä noudattaen sellaiseen toiminnalliseen kuntoon, että ne käytettävissä olevan ajan puitteissa voidaan mitata ja käyttöönottaa. Semifinaalitehtävän asiakirjakokonaisuus sisältää seuraavat asiakirjat: - työselostus joka sisältää laitteiden toimintakuvauksen - tasokuva - keskuskaavio - piirikaavio Aikaa varsinaiseen asennustehtävään on varattu 7h. Kilpailutehtävän arviointi Kilpailutehtävä arvioidaan asteikolla 0 100p Työ- ja sähkötyöturvallisuus, 14p Käyttöönotto, testaus ja toiminta, 20p Mitat ja ulkonäkö, 20p Laitteiden ja johtoteiden asennus, 12p Johdotus ja liitokset, 12p Asiakaspalvelu ja dokumentointi, 14p Kestävä kehitys, yrittäjyys ja asenne, 8p

2 Arvioinnissa kaikki tuomarit arvioivat seuraavia kohteita työ- ja sähköturvallisuus, kestävä kehitys, yrittäjyys ja asenne. Muut arviointikohteet jaetaan siten, että samat tuomarit arvioivat samat arviointikohteet kaikilta kilpailijoilta. (Ts. kaikki tuomarit eivät arvioi mm. asennusmittoja) Jos työssäsi tulee esille ongelmia, käänny tuomarien puoleen jotta pääset eteenpäin tehtävän suorittamisessa. Järjestelyjä, tarvikepuutteita tai rikkoutuneita laitteita koskevat kysymykset eivät vaikuta arviointiin. Varsinaista asennustyötä koskevat kysymykset ja pyydetyt neuvot voivat vaikuttaa arviointiin. Tuomari huomauttaa yhden kerran sähkö- ja työturvallisuuden vaarantamisesta. Jos vaarannat toistamiseen sähkö- tai työturvallisuuden, tuomari keskeyttää välittömästi työskentelysi ja suorituksesi hylätään. Kilpailijan on oltava pukeutuneena henkilökohtaisiin suojavälineisiin koko kilpailutehtävän ajan. Kilpailijalla pitää olla käytössään henkilökohtainen jännitteettömyyden toteamiseen soveltuva mittalaite, jolla kilpailun aikana voidaan varmistaa sähkötyöturvallisuus kaikissa tilanteissa. Lisäksi kilpailijalla on oltava käytössään omat henkilökohtaiset käsityökalut, jotka ovat ennakko tiedoissa mainittu. Käyttöönotto mittauksissa on käytettävä tähän tarkoitukseen hyväksyttyä mittalaitetta. Kilpailuaikataulu 08:15 08:30 Yleinen ohjeistus kilpailijoille ja huoltajille 08:30 11:30 Kilpailujen osio 1 11:30 12:00 Lounas 12:00 16:00 Kilpailujen osio 2 16:00 16:30 Palautekeskustelu kilpailuista päätuomarin johdolla

3 Onnea työtehtävän suorittamiseen! Työselostus Työ on jaettu kahteen osaan. Ensiksi suoritetaan sähkömoottorin ja ohjauslaitteiden asennus. 2 osioon kuuluu valaistuksen ja pistorasian asentaminen. 2 osion saa aloittaa vasta, kun tuomari on hyväksynyt 1 osan asennuksen valmiiksi. Osio 1 sähkömoottorin ja ohjauslaitteiden asennus Osio 2 Valaistus ja pistorasia asennus. Ryhmäkeskus RK Keskus on asennettu työtilaan valmiiksi ja se on kalustettu keskuskaavion mukaisin laittein. Puuttuvat laitteet lisättävä keskuskaavion mukaisesti. Asennustilan ryhmäkeskuksesta syötetään tasokuvaan merkittyjä valaisin-, pistorasia- ja moottorikäyttöasennuksia. Kaapelit saavat tulla keskuksen sisälle Max. 30mm. Laitteistot on asennettava sähköturvallisuusmääräyksiä noudattaen sellaiseen toiminnalliseen kuntoon, että ne käytettävissä olevan ajan puitteissa voidaan mitata ja käyttöönottaa. Asennustyön etenemissuunta tulee olla syöttöjännitettä kohden.

4 Ohjauskeskus OK Sähkömoottoria ohjataan liitteenä olevan piirikaavion mukaisilla laitteilla, jotka asennetaan tai kaapelilla liitetään erilliseen moottorinohjauskoteloon. Sähkömoottorille on asennettava turvakytkin ja moottorin on oltava varustettu mekaanisella akselisuojalla. Kaapelit on tuotava kohtisuoraan turvakytkimen läpivienteihin. Ohjauskeskukseen on kiinnitetty piirikaavion mukaiset ohjauskeskuksen sisäiset laitteet DIN-kiskoon kiinnitettynä valmiiksi. Turvakytkimelle ohjauskeskukselta tuleva kaapeli on 5x1,5S ja turvakytkimeltä moottorille kytkettävä kaapeli on MMJ 4x1,5S Moottorikäytön päävirtapiiri suojataan ohjauskeskukseen sijoitettavilla C6 3-vaiheisella johdonsuojakatkaisijalla ja ohjausvirtapiiri C2 johdonsuojakatkaisijalla. Kaapelit ja johtimet Kaapelit ja johtimet kiinnitetään sekä niputetaan hyvän asennustavan mukaisesti. Kaapelit kiinnitetään naula- tai ruuvikiinnikkeillä myös kaapelihyllyä voidaan käyttää. Asennukset tehdään pinta-asennuksena ja moottorin syöttökaapeli on suojattava teollisen asennustilan vaatimusten mukaisesti suojaputkella. Ryhmäkeskukselta lähtevät kaapelit on asennettava keskuskaavion ja ryhmän oikosulkusuojauksen vaatimalla tavalla ryhmän viimeisille laitteille saakka. Moottorikäyttö Ohjauskotelon ulkopuolelle asennetaan pinta-asennuksena yksi painonappikotelo, jossa on 1-seis painike (0) ja 1 kpl start painikkeita. Moottorin on käynnistyttävä ylemmästä start (I) painikkeesta. Ohjauspiiriin liitetään lukittuva hätä-seis painike (HS1), jonka tulee katkaista jännite moottorin ohjaus- ja päävirtapiiristä. Moottorin kunto on mitattava ennen asennusta ja tulokset on kirjattava erilliselle paperille tai tähän työselostukseen. Turvakytkin asennetaan mittojen mukaan. Moottorin pyörimissuunta on oltava akselipäädystä katsottuna myötäpäivään. Moottorin käyttöakseli on asennettava osoittamaan vasemmalle seinän kanssa samansuuntaisesti. Moottori voidaan asentaa myös lattiapintaan, mikäli moottoria ei voida asentaa asennuspukille.

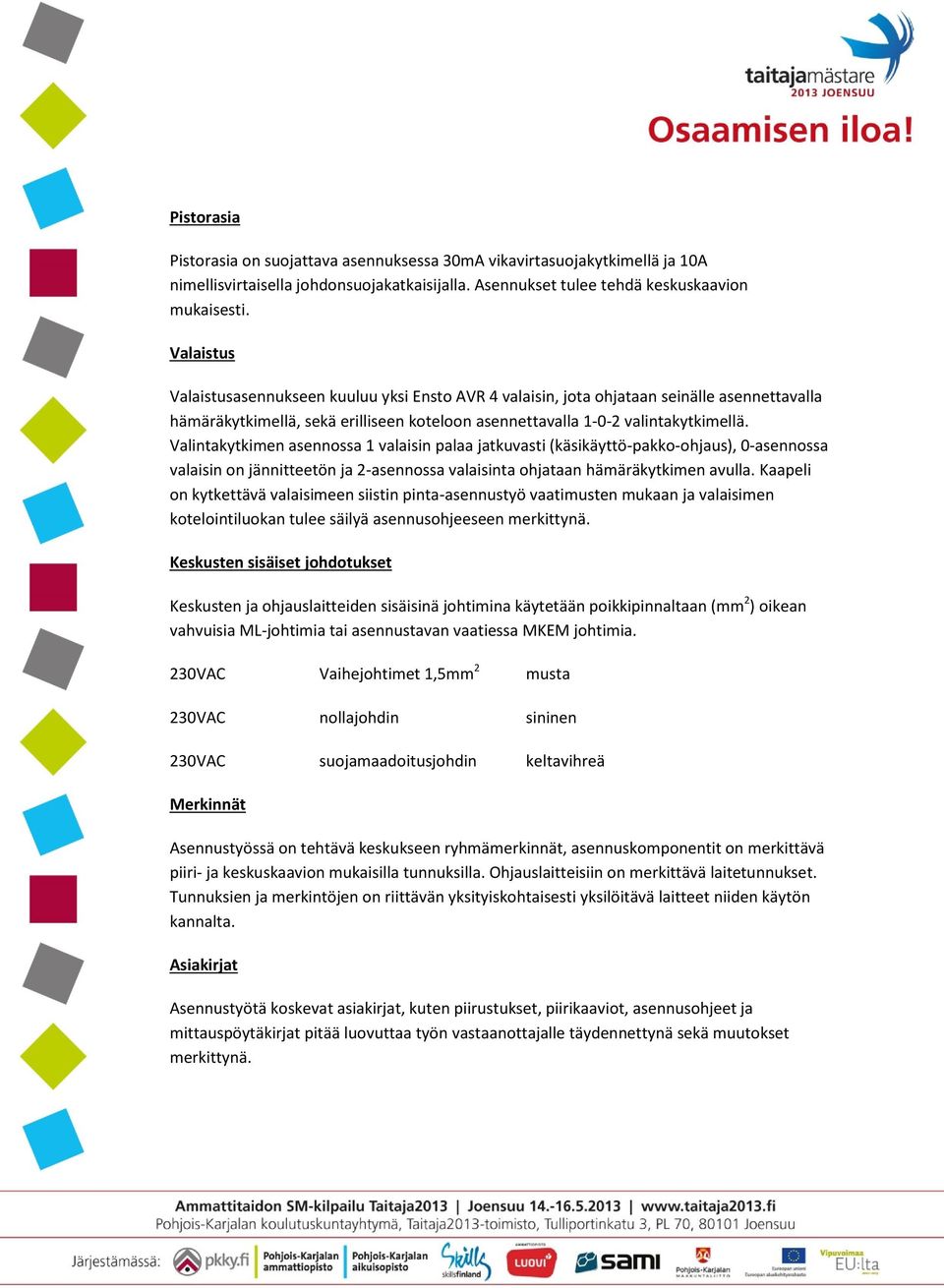

5 Pistorasia Pistorasia on suojattava asennuksessa 30mA vikavirtasuojakytkimellä ja 10A nimellisvirtaisella johdonsuojakatkaisijalla. Asennukset tulee tehdä keskuskaavion mukaisesti. Valaistus Valaistusasennukseen kuuluu yksi Ensto AVR 4 valaisin, jota ohjataan seinälle asennettavalla hämäräkytkimellä, sekä erilliseen koteloon asennettavalla valintakytkimellä. Valintakytkimen asennossa 1 valaisin palaa jatkuvasti (käsikäyttö-pakko-ohjaus), 0-asennossa valaisin on jännitteetön ja 2-asennossa valaisinta ohjataan hämäräkytkimen avulla. Kaapeli on kytkettävä valaisimeen siistin pinta-asennustyö vaatimusten mukaan ja valaisimen kotelointiluokan tulee säilyä asennusohjeeseen merkittynä. Keskusten sisäiset johdotukset Keskusten ja ohjauslaitteiden sisäisinä johtimina käytetään poikkipinnaltaan (mm 2 ) oikean vahvuisia ML-johtimia tai asennustavan vaatiessa MKEM johtimia. 230VAC Vaihejohtimet 1,5mm 2 musta 230VAC nollajohdin sininen 230VAC suojamaadoitusjohdin keltavihreä Merkinnät Asennustyössä on tehtävä keskukseen ryhmämerkinnät, asennuskomponentit on merkittävä piiri- ja keskuskaavion mukaisilla tunnuksilla. Ohjauslaitteisiin on merkittävä laitetunnukset. Tunnuksien ja merkintöjen on riittävän yksityiskohtaisesti yksilöitävä laitteet niiden käytön kannalta. Asiakirjat Asennustyötä koskevat asiakirjat, kuten piirustukset, piirikaaviot, asennusohjeet ja mittauspöytäkirjat pitää luovuttaa työn vastaanottajalle täydennettynä sekä muutokset merkittynä.

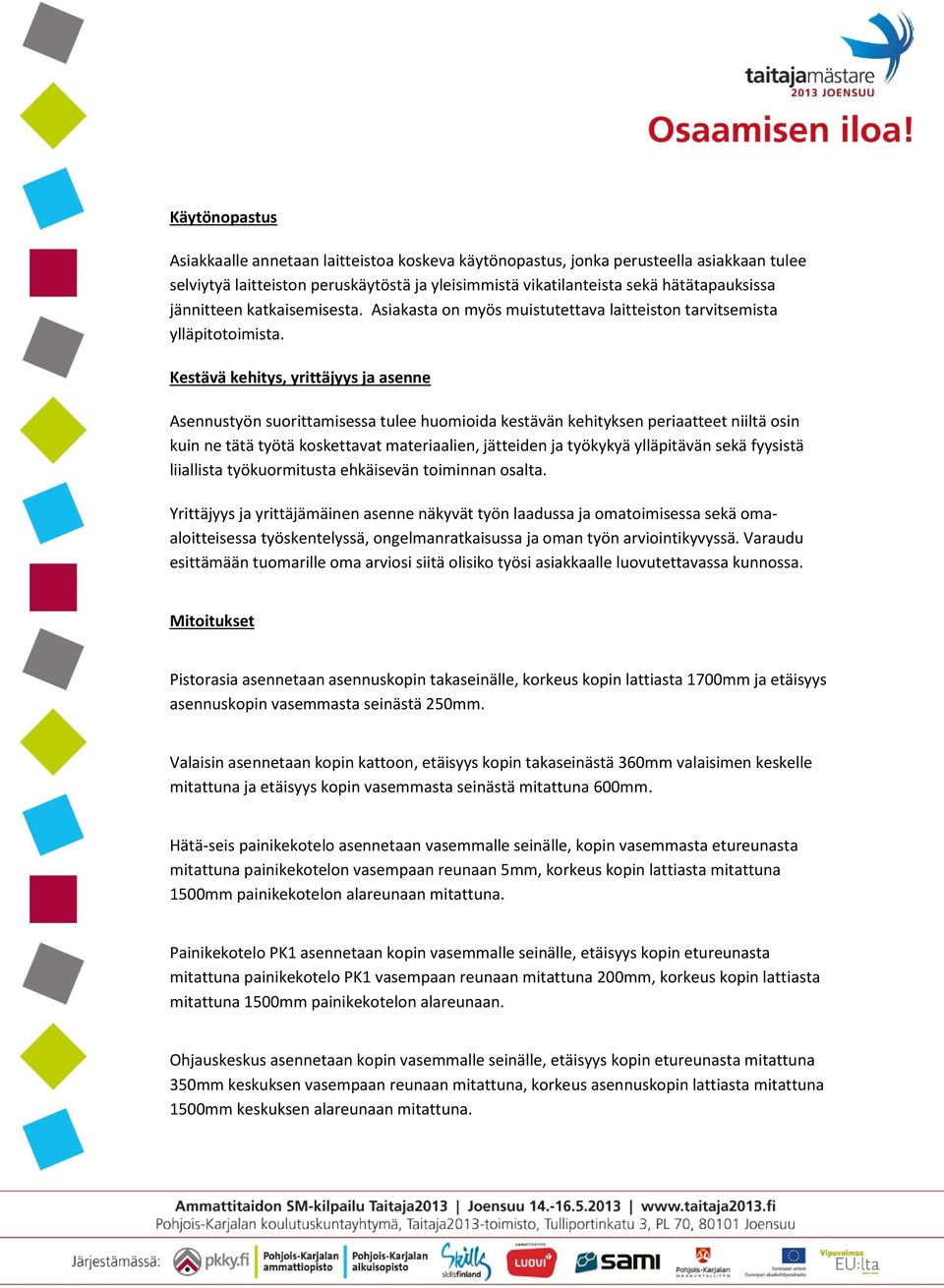

6 Käytönopastus Asiakkaalle annetaan laitteistoa koskeva käytönopastus, jonka perusteella asiakkaan tulee selviytyä laitteiston peruskäytöstä ja yleisimmistä vikatilanteista sekä hätätapauksissa jännitteen katkaisemisesta. Asiakasta on myös muistutettava laitteiston tarvitsemista ylläpitotoimista. Kestävä kehitys, yrittäjyys ja asenne Asennustyön suorittamisessa tulee huomioida kestävän kehityksen periaatteet niiltä osin kuin ne tätä työtä koskettavat materiaalien, jätteiden ja työkykyä ylläpitävän sekä fyysistä liiallista työkuormitusta ehkäisevän toiminnan osalta. Yrittäjyys ja yrittäjämäinen asenne näkyvät työn laadussa ja omatoimisessa sekä omaaloitteisessa työskentelyssä, ongelmanratkaisussa ja oman työn arviointikyvyssä. Varaudu esittämään tuomarille oma arviosi siitä olisiko työsi asiakkaalle luovutettavassa kunnossa. Mitoitukset Pistorasia asennetaan asennuskopin takaseinälle, korkeus kopin lattiasta 1700mm ja etäisyys asennuskopin vasemmasta seinästä 250mm. Valaisin asennetaan kopin kattoon, etäisyys kopin takaseinästä 360mm valaisimen keskelle mitattuna ja etäisyys kopin vasemmasta seinästä mitattuna 600mm. Hätä-seis painikekotelo asennetaan vasemmalle seinälle, kopin vasemmasta etureunasta mitattuna painikekotelon vasempaan reunaan 5mm, korkeus kopin lattiasta mitattuna 1500mm painikekotelon alareunaan mitattuna. Painikekotelo PK1 asennetaan kopin vasemmalle seinälle, etäisyys kopin etureunasta mitattuna painikekotelo PK1 vasempaan reunaan mitattuna 200mm, korkeus kopin lattiasta mitattuna 1500mm painikekotelon alareunaan. Ohjauskeskus asennetaan kopin vasemmalle seinälle, etäisyys kopin etureunasta mitattuna 350mm keskuksen vasempaan reunaan mitattuna, korkeus asennuskopin lattiasta mitattuna 1500mm keskuksen alareunaan mitattuna.

7 Turvakytkin asennetaan moottoripukin keskilinjaan, korkeus kopin lattiasta mitattuna 1010mm turvakytkimen alareunaan. Hämäräkytkin asennetaan kopin takaseinälle, asennuskopin oikeasta reunasta mitattu etäisyys 250mm, korkeus kopin katosta mitattuna 100mm rasian keskelle mitattuna. Jakorasia asennetaan kopin takaseinälle, etäisyys kopin vasemmasta seinästä mitattuna 590mm, korkeus asennuskopin katosta mitattuna 100mm jakorasian keskelle mitattuna. Valintakytkin 0,1,2 asennetaan kopin takaseinälle, etäisyys vasemmasta seinästä 390mm mitattuna, korkeus asennuskopin lattiasta mitattuna 1500mm kalusteen pohjaan mitattuna.

8 Dokumentointi

9 Dokumentointi

10 Lajiohjausryhmä Teuvo Jääskeläinen, Merger Oy (Päätuomari) Matti Tossavainen, Enerke Oy Jorma Kärkkäinen, Ylä-Savon ammattiopisto Osmo Heikkinen, Savon ammatti- ja aikuisopisto Sami Karjalainen, Kainuun ammattiopisto Seppo Kuusikko, WSC-ekspertti, Oulun seudun ammattiopisto Jari Peura, Jyväskylän ammattiopisto Marko Kangas, Koulutuskeskus Salpaus Kalle Pärssinen, Koulutuskeskus Salpaus Lauri Penttinen, Pohjois-Karjalan ammattiopisto Joensuu tekniikka ja kulttuuri Juha Liiten, Pohjois-Karjalan ammattiopisto Lieksa
