VIINIKAAPPI MALLIT VK148, VK278, VK438 ASENNUS- JA KÄYTTÖOHJE

Transkriptio

1 VIINIKAAPPI MALLIT VK148, VK278, VK438 ASENNUS- JA KÄYTTÖOHJE

2 TURVALLISUUS Lue ohjekirja huolellisesti, vaikka olet jo tottunut käyttämään senkaltaista laitetta. Käytä laitetta vain ohjeissa osoitetulla tavalla ja tarkoituksiin. Muu käyttö saattaa aiheuttaa vaaratilanteen (tulipalo, sähköisku, henkilövahinko). Tämä laite ei ole tarkoitettu fyysisesti, motorisesti tai henkisesti rajoitteisten tai kokemattomien tai taitamattomien henkilöiden (eikä lasten) käyttöön, ellei heidän turvallisuudestaan vastuussa oleva henkilö valvo ja opasta heitä laitteen käytössä. Lapsille on opetettava, ettei laitteella saa leikkiä. Laitetta, sen kaapelia ja pistoketta ei saa upottaa veteen /nesteisiin. Jos laite ei ole käytössä, jos laitetta aiotaan siirtää tai puhdistaa, irrota pistoke pistosrasiasta. Virtaverkosta irrottamiseksi tartu pistokkeeseen ja vedä pistoke töpselistä pois. Älä koskaan vedä kaapelista. Älä käytä laitetta, jos huonetilassa on syttyviä /räjähtäviä höyryjä. Laitetta ei saa altistaa kuumuudelle (avotulen, lieden, lämmityslaitteiden tm. lämpösäteilylle). Älä käynnistä laitetta, jos sen kaapeli / pistoke on vahingoittunut, jos laitetta on pudotettu tai vahingoitettu muulla tavalla. Muiden lisäosien - paitsi valmistajan suosittelemien käyttö saattaa johtaa vaaratilanteeseen. Sijoita laite kuivalle tasaiselle lattialle. Suora auringonvalo tai lämpölaitteiden lämpösäteilylle altistuminen saattaa vahingoittaa laitteen pintaa ja nostaa sähkön kulutusta. Laitteessa ei ole käytetty CFC eikä HFC aineita. Jäähdytysaineena on käytetty pientä määrää Isobutanea (R600a), mikä on ympäristönystävällinen jäähdytysaine. Asennuksen aikana on varmistettava, että jäähdytysainekierron putkisto on vahingoittumaton. Jos se rikkoutuu, varo käyttämästä avotulta tai muita lämmön / kipinän lähteitä laitteen läheisyydessa. Aukaise ikkunat ja ilmastoi tilat. Älä käynnistä laitetta, jos jäähdytysainekierron putkisto on rikki. Varmista, että kalusteeseen asennetun laitteen tuuletussäleiköt olisivat aina vapaita. Valmistaja kiistää vastuun vahingoista, jos vahinko syntyi laitteen väärän käyttämisen tai valtuuttamattoman korjauksen /kotelon aukaisemisen tuloksena. Väärän käyttämisen tai valtuuttamattoman korjauksen tuloksena peruuntuu takuu. Laitteen sisällä ei saa käyttää muita sähkölaitteita. Älä yritä korjata laitetta itse tai vaihtaa itse varaosia, joita valmistaja ei ole suositellut. Korjaukset on annettava valmistajan valtuuttaman korjaamon tehtäväksi. Siirrä laitetta ainakin kahden ihmisen voimin. Laite on painava! Älä puhdista laitetta syttyvillä nesteillä. Höyryt saattavat aiheuttaa tulipalo- tai räjähdysvaaran. Älä säilytä polttoaineita tai muita syttyviä / haihtuvia aineita laitteen sisällä tai lähellä. Älä käsittele pistoketta (älä liitä töpseliä virtaverkkoon äläkä poista sitä virtaverkosta), jos kätesi ovat märät. Säilytä tämä ohjekirja. Toimintahäiriöiden tapauksessa lue ohjekirjan lopussa olevaa taulukkoa. Siinä ovat lueteltu muutamat yleiset ongelmat, joita käyttäjä voi hoitaa itse.

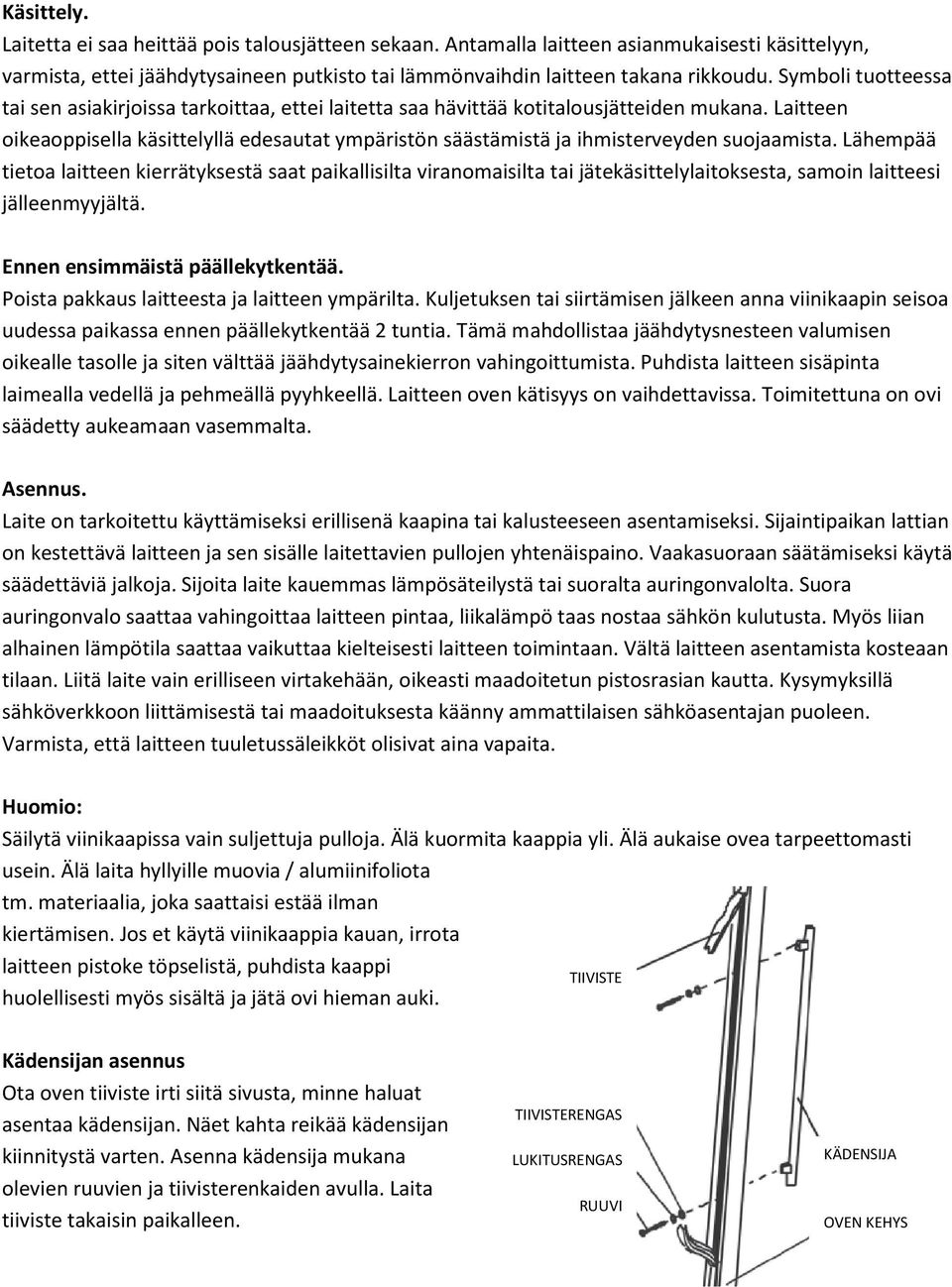

3 Käsittely. Laitetta ei saa heittää pois talousjätteen sekaan. Antamalla laitteen asianmukaisesti käsittelyyn, varmista, ettei jäähdytysaineen putkisto tai lämmönvaihdin laitteen takana rikkoudu. Symboli tuotteessa tai sen asiakirjoissa tarkoittaa, ettei laitetta saa hävittää kotitalousjätteiden mukana. Laitteen oikeaoppisella käsittelyllä edesautat ympäristön säästämistä ja ihmisterveyden suojaamista. Lähempää tietoa laitteen kierrätyksestä saat paikallisilta viranomaisilta tai jätekäsittelylaitoksesta, samoin laitteesi jälleenmyyjältä. Ennen ensimmäistä päällekytkentää. Poista pakkaus laitteesta ja laitteen ympärilta. Kuljetuksen tai siirtämisen jälkeen anna viinikaapin seisoa uudessa paikassa ennen päällekytkentää 2 tuntia. Tämä mahdollistaa jäähdytysnesteen valumisen oikealle tasolle ja siten välttää jäähdytysainekierron vahingoittumista. Puhdista laitteen sisäpinta laimealla vedellä ja pehmeällä pyyhkeellä. Laitteen oven kätisyys on vaihdettavissa. Toimitettuna on ovi säädetty aukeamaan vasemmalta. Asennus. Laite on tarkoitettu käyttämiseksi erillisenä kaapina tai kalusteeseen asentamiseksi. Sijaintipaikan lattian on kestettävä laitteen ja sen sisälle laitettavien pullojen yhtenäispaino. Vaakasuoraan säätämiseksi käytä säädettäviä jalkoja. Sijoita laite kauemmas lämpösäteilystä tai suoralta auringonvalolta. Suora auringonvalo saattaa vahingoittaa laitteen pintaa, liikalämpö taas nostaa sähkön kulutusta. Myös liian alhainen lämpötila saattaa vaikuttaa kielteisesti laitteen toimintaan. Vältä laitteen asentamista kosteaan tilaan. Liitä laite vain erilliseen virtakehään, oikeasti maadoitetun pistosrasian kautta. Kysymyksillä sähköverkkoon liittämisestä tai maadoituksesta käänny ammattilaisen sähköasentajan puoleen. Varmista, että laitteen tuuletussäleikköt olisivat aina vapaita. Huomio: Säilytä viinikaapissa vain suljettuja pulloja. Älä kuormita kaappia yli. Älä aukaise ovea tarpeettomasti usein. Älä laita hyllyille muovia / alumiinifoliota tm. materiaalia, joka saattaisi estää ilman kiertämisen. Jos et käytä viinikaappia kauan, irrota laitteen pistoke töpselistä, puhdista kaappi TIIVISTE huolellisesti myös sisältä ja jätä ovi hieman auki. Kädensijan asennus Ota oven tiiviste irti siitä sivusta, minne haluat asentaa kädensijan. Näet kahta reikää kädensijan kiinnitystä varten. Asenna kädensija mukana olevien ruuvien ja tiivisterenkaiden avulla. Laita tiiviste takaisin paikalleen. TIIVISTERENGAS LUKITUSRENGAS RUUVI KÄDENSIJA OVEN KEHYS

4 Sähkön liittäminen Varmista, että käyttöpaikan syöttövirta olisi laitteen tyyppikilven tietojen mukaista. Puutuvasta tai väärin asennetusta maadoituksesta saattaa syntyä vaaratilanne. Jos virtakaapeli tai pistoke ovat vahingoittuneet, anna ne vaihtaa vastaavassa huoltoliikkeessä. Turvallisuussyistä on laite maadoitettava kunnolla. Laitteeseen on liitetty standardipistoke. Laite liitetään standardisen pistosrasian kautta V virtaverkkoon. Minkä tahansa sähköliitäntää koskevissa kysymyksissä käänny ammattilaisen sähköasentajan puoleen. Vältä virtakehän ylikuormitus: suo laitteelle erillinen virtakehä. Irrottamalla laitetta virtaverkosta tartu pistokkeeseen, älä vedä kaapelista. Virtakehän tulisi varustaa ainakin 10 ampeerin sulakkeella. Myös kalusteasennuksen jälkeen pitäisi ollaa mahdollisuus katkaista virta koko laitteesta. Älä liitä laitetta virtaverkkoon pidennysjohdon välityksellä. Jos se on välttämätöntä, käytä VED standardin mukaista kolmijohtoista pidennyskaapelia, maadoituspistokkeella ja ainakin 10 A suojauksella. Viinikaapin käyttäminen Sijoita viinikaappi paikkaan, missä sen ympäristön lämpötila on C asteen välillä. Jos ympäristö on viileempi tai lämmimpi, saattaa se vaikuttaa myös laitteen toimintaa. Esimerkiksi jos laite toimii äärimmäisen kylmässä tai lämpimässä tilassa, saattaa se aiheuttaa laitteen sisälämpötilan vaihtelemisen. Suositeltavaa lämpötilaväliä 5-22 C ei ehkä saavuteta. Jos käynnistät laitteen ensimmäistä kertaa tai jos se on ollut poiskytkettynä, saattaa lämpötila poiketa näytössä osoitetusta. Tämä on normaalia. Muutaman tunnin kuluttua näytössä oleva lukema ja sisälämpötila ovat samanlaisia. Virran katkaisemisen jälkeen laitteesta odota ennen uutta päällekytkentää 3-5 minuuttia (kompressorin suojaamiseksi). Laite ei käynnisty ennen sitä odotusaikaa. VK148 ohjauspaneeli 1 sisävalon kytkin. Sisävalon päälle ja poiskytkemiseksi. 2 toiminnan merkkivalo 3 asetetun lämpötilan näyttö 4 lämpötilan säätäminen (ylös / alas) Käytetään lämpötilan nostamiseksi tai laskemiseksi 1 asteen askeleella.

5 5 todellisen lämpötilan näyttö 6 Fahrenheit F / Celsius C valintapainike. 7 päälle-/poiskytkentäpainike Paina päälle/poiskytkentäpainiketta laitteen päällekytkemiseksi. Voit valita lämpötilayksiköt painamalla C/ F painiketta. Vastaava indikaattori ilmestyy näyttöön. Voit kytkeä sisävalon päälle tai pois, painamalla valojen painiketta. Lämpötila on säädettävissä painamalla painikkeita + tai -. Valittu lämpötila näkyy näytöstä SET CHAMBER, samalla kuin toisessa näytössä CHAMBER näkyy kaapin sisäinen todellinen lämpötila. Lämpötila tasaantuu vähitellen laitteen toimittua jonkun ajan. Lämpötila on säädettävissä 5 C C asteen välille. Painamalla + tai painikkeita voit joko nostaa tai laskea lämpötilan, 1 aste / painalluksella. Jos ympäristö on yli 28C asteen, säädä kaapin sisälämpötila korkeammaksi 7C asteesta, koska muutoin saattaa muodostua huurretta. VK278 tai VK438 ohjauspaneeli. 1 painike POWER. Kytkee laitteen päälle /pois. Pidä 5 sekuntia laitteen poiskytkemiseksi. 2 painike LIGHT. Sisävalojen päälle- / poiskytkemiseksi 3 Ylös. Käytetään lämpötilan nostamiseksi 1 asteen askeleella. 4 Alas. Käytetään lämpötilan laskemiseksi 1 asteen askeleella. 5 - ºF/ºC valinta. 6 viinien indikaattorit (merkkivalot): punainen LED valo punaviinille, vihreä LED valo valkoviinille, meripihkanvärinen LED valo kuohuviinille. Lukitus. Jos et kosketa yhtään painiketta 2 minuutissa, kaikki ohjaimet lähtevät automaattisesti lukkoon. Vapauttamiseksi kosketa symboleita ja samanaikaisesti 3 sekunnin ajan. Lämpötilan asetukset Voit valita lämpötilayksiköt koskettamalla C/ F painiketta. Indikkaattori syttyy sinisena jokaisen alueen lämpötilanäytössä. Lämpötila on säädettävissä Ylös / alas painikkeita koskettamalla.

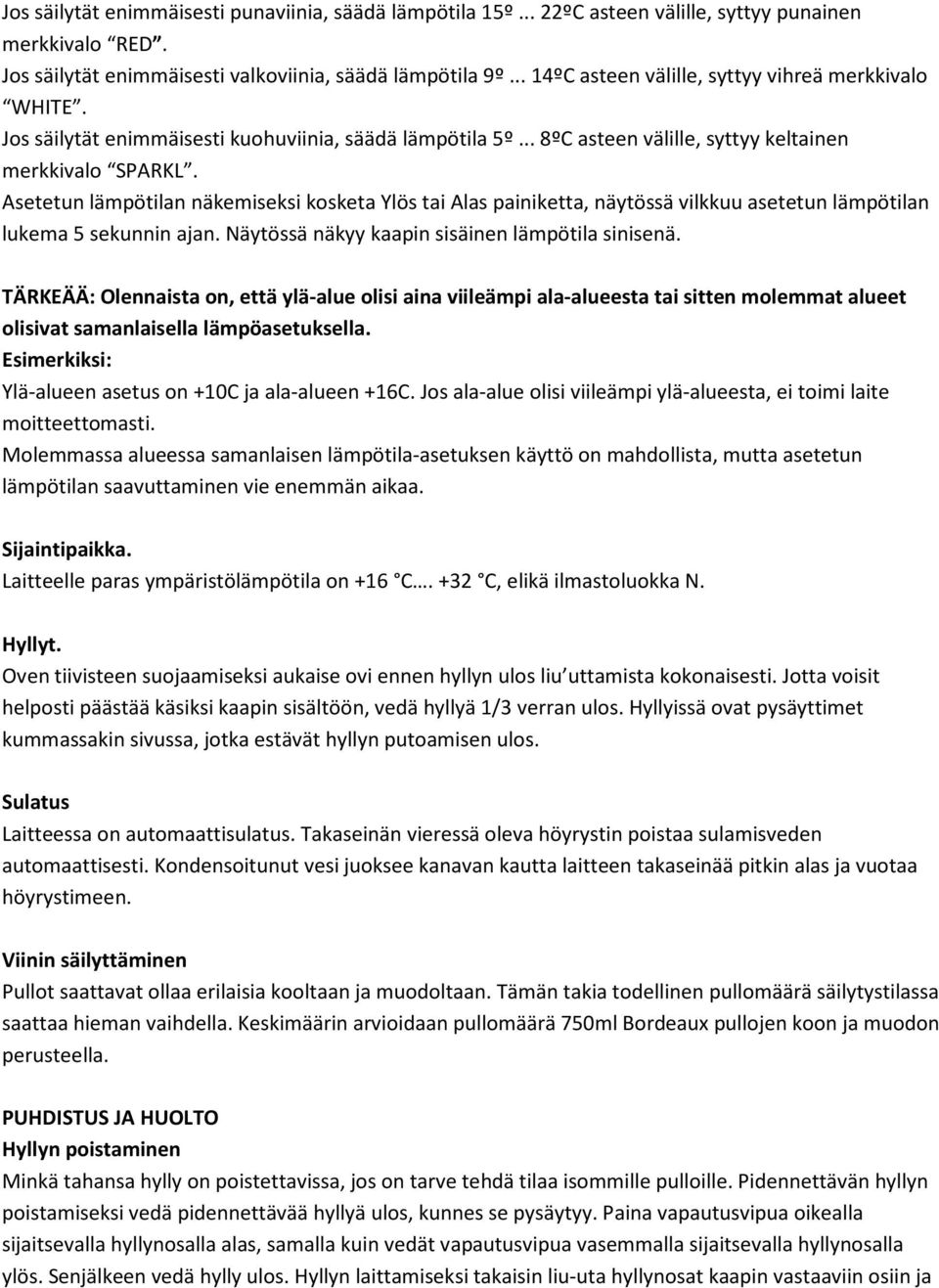

6 Jos säilytät enimmäisesti punaviinia, säädä lämpötila 15º... 22ºC asteen välille, syttyy punainen merkkivalo RED. Jos säilytät enimmäisesti valkoviinia, säädä lämpötila 9º... 14ºC asteen välille, syttyy vihreä merkkivalo WHITE. Jos säilytät enimmäisesti kuohuviinia, säädä lämpötila 5º... 8ºC asteen välille, syttyy keltainen merkkivalo SPARKL. Asetetun lämpötilan näkemiseksi kosketa Ylös tai Alas painiketta, näytössä vilkkuu asetetun lämpötilan lukema 5 sekunnin ajan. Näytössä näkyy kaapin sisäinen lämpötila sinisenä. TÄRKEÄÄ: Olennaista on, että ylä-alue olisi aina viileämpi ala-alueesta tai sitten molemmat alueet olisivat samanlaisella lämpöasetuksella. Esimerkiksi: Ylä-alueen asetus on +10C ja ala-alueen +16C. Jos ala-alue olisi viileämpi ylä-alueesta, ei toimi laite moitteettomasti. Molemmassa alueessa samanlaisen lämpötila-asetuksen käyttö on mahdollista, mutta asetetun lämpötilan saavuttaminen vie enemmän aikaa. Sijaintipaikka. Laitteelle paras ympäristölämpötila on +16 C. +32 C, elikä ilmastoluokka N. Hyllyt. Oven tiivisteen suojaamiseksi aukaise ovi ennen hyllyn ulos liu uttamista kokonaisesti. Jotta voisit helposti päästää käsiksi kaapin sisältöön, vedä hyllyä 1/3 verran ulos. Hyllyissä ovat pysäyttimet kummassakin sivussa, jotka estävät hyllyn putoamisen ulos. Sulatus Laitteessa on automaattisulatus. Takaseinän vieressä oleva höyrystin poistaa sulamisveden automaattisesti. Kondensoitunut vesi juoksee kanavan kautta laitteen takaseinää pitkin alas ja vuotaa höyrystimeen. Viinin säilyttäminen Pullot saattavat ollaa erilaisia kooltaan ja muodoltaan. Tämän takia todellinen pullomäärä säilytystilassa saattaa hieman vaihdella. Keskimäärin arvioidaan pullomäärä 750ml Bordeaux pullojen koon ja muodon perusteella. PUHDISTUS JA HUOLTO Hyllyn poistaminen Minkä tahansa hylly on poistettavissa, jos on tarve tehdä tilaa isommille pulloille. Pidennettävän hyllyn poistamiseksi vedä pidennettävää hyllyä ulos, kunnes se pysäytyy. Paina vapautusvipua oikealla sijaitsevalla hyllynosalla alas, samalla kuin vedät vapautusvipua vasemmalla sijaitsevalla hyllynosalla ylös. Senjälkeen vedä hylly ulos. Hyllyn laittamiseksi takaisin liu-uta hyllynosat kaapin vastaaviin osiin ja

7 paina hylly takaisin paikalleen. Varmista hyllyjen oikea asento ennen pullojen laittamista kaappiin. Vedä hyllyjä ulos kunnes ne pysäytyvät ja työnnä takaisin monta kertaa, jotta näkisit, että ne ovat oikeasti kiinni. KAAPPI KAAPIN OSA VAPAUTUSVIPU HYLLYN OSA ULOSVEDETTÄVÄ HYLLY Puhdistaminen. Kytke laite pois, irrota virtaverkosta ja poista kaapista kaikki pullot ja hyllyt. Pese laite sisältä laimeassa soodaliuoksessa kostutetulla pyyhkeellä. Liuosta varten on sekoitettava 2 rkl soodaa 250 g veteen. Pese hyllyjä laimeassa astianpesuaineliuoksessa, huuhtele ja kuivaa. Pyyhi laitteen ohjauspaneeli tai muut ulko-osat kostealla pyyhkeellä. Kuivaa kaikki pehmeällä pyyhkeellä. Virrankatkaisu. Suurin osa sähkökatkaisuista päättyy muutamassa tunnissa ja täten viinikaapin sisälämpötila ei nouse olennaisesti, jos vältät oven aukaisemista siinä aikavälissä. Jos sähkö lähtee kauemmaksi, on päätettävä, miten suojaat viiniasi lämpötilan nousulta. Loma. Lyhyt loma: viinikaapin voi jättää toimimaan ilman käyttämättä noin kolmeksi viikoksi. Jos viivyt kauemmin tai jos et käytä viinikaappia monta kuukautta, poista koko sisältö ja kytke laite pois. Puhdista ja kuivaa laite huolellisesti. Hajujen muodostumisen välttämiseksi jätä ovi hieman auki. Viinikaapin siirtäminen. Poista kaikki kaapissa olevat esineet. Teippaa kiinni kaikki irtonaiset osat (hyllyt). Käännä säädettävät jalat mahdollisimman lyhyeksi. Teippaa kiinni ovi. Siirrä laitetta vain pystyasennossa. Suojaa laitteen pintaa, kääri vaikka esim. peite viinikaapin ympärille. Energian säästäminen. Sijoita viinikaappi viileään paikkaan, kauemmas lämpöä säteilevistä esineistä ja suoraalta auringonvalolta. Huolehdi huonetilan riittävästä tuuletuksesta. Älä peitä laitteen tuuletusaukkoja. Aukaise ovea vain, jos se on todella tarpeen. Kalusteasennuksen ohjeet. Laite on tarkoitettu käyttämiseksi sekä erillisenä kaapina että kalusteeseen asentamiseksi. Jos aiot asentaa kalusteeseen, seuraa näitä mittoja kaapistolle: Kaapistontilan mitat (vähimmäisesti):

8 VK148 VK278 VK438 Leveys 60cm 60cm 60cm; Syvyys 70cm 81cm 81cm; Korkeus 86cm 128cm 178.5cm Häiriöiden tai ongelmien tapauksissa Monet yleiset ongelmat ovat ratkaistavissa itse. Kokeile alle olevan taulukon neuvonantoja. ONGELMA Viinikaappi ei käynnisty Viinikaapin jäähdytys ei ole riittävä Kytkeytyy useasti päälle ja pois Jääkaapin valo ei toimi. Tärinä. Viinikaappi aiheuttaa liian kovaa melua. Ovi ei sulkeudu kunnolla. Näytössä näkyvät EL tai EH. MAHDOLLINEN SYY / RATKAISU Laite ei ole liitetty virtaverkkoon. Laite on kytketty pois. Virtakehän sulake on palanut. Tarkista lämpötilan asetukset. Ympäristö on liian lämmin. Ovea on aukaistu liian usein. Ovi ei ole suljettu kunnolla. Oven tiiviste ei ole ilmatiivis. Huonelämpötila on liian korkea. Liian iso määrä pulloja kaapissa. Ovea on aukaistu liian usein. Ovi ei ole suljettu kunnolla. Lämpötila ei ole säädetty oikein. Oven tiiviste ei ole ilmatiivis. Laite ei ole liitetty virtaverkkoon. Virtakehän sulake on palanut. Kaapin sisävalo on kytketty pois. Tarkista, onko kaappi säädetty vaakasuoraan asentoon. Jäähdytysaineen kierto järjestelmässä saattaa aiheuttaa jonkun verran melua. Tämä on normaalia. Kompressorin joka toimintasyklin jälkeen kuuluu jäähdytysaineen kiertämisestä johtuvia ääniä. Laitteen osien paisumisesta tai kutistumisesta syntyy naksahduksia. Viinikaappi ei ole lattialla vaakasuorassa. Viinikaappi ei ole lattialla vaakasuorassa. Oven kätisyyttä on vaihdettu, mutta oven asennus on suoritettu väärin. Tiiviste on likainen. Hyllyt ovat asennettu väärin. Ilmalämpötilan anturi on viallinen. Käänny huoltoliikkeeseen.
