KAASU-UUNI FGE724 FGE730 ASENNUS- JA KÄYTTÖOHJE

Transkriptio

1 KAASU-UUNI FGE724 FGE730 ASENNUS- JA KÄYTTÖOHJE

2 TURVALLISUUS Lue tämä käyttöohje huolellisesti ennen laitteen käyttöönottoa. Opettele käyttämään kaikkia laitteen toimintoja. Laite on tarkoitettu vain kotikäyttöön. Viereisten laitteiten, kalusteen tm. läheisyydessä olevien materiaalien on kestettävä 75 C kuumuutta. Muu asennus tapahtuu omistajan omaalla vastuulla. Käyttö- ja asennusohjeiden vaatimusten laiminlyönnin tuloksena syntynyt vahinko ei kuuluu käsittelyyn takuuehdoin. Laitteen käytettävä syöttövirta: 220/240 V, 50/60 Hz Poista laitteesta kaikki pakkauksen osat. Ensikäytön aikana saattaa erkaantua hieman palamisen hajua. Tämä on normaali ilmiö. Ilmastoi huonetilat. Laite on valmistettu ja toimitettu seuraavien EL normien ja direktiivien vaatimuksia noudattaen: CE-merkintä, 93/68 matalajännitedirektiivi, 2006/95 kaasulaitteiden direktiivi, 90/396, 2004/108. Valmistaja pidättää oikeuden muutoksiin tuotteen ominaisuuksissa tai muotoilussa ilman vastaavanlaista varoitusta. HUOMIO: Laite on maadoitettava. Laitteen pinnat ovat käyttämisen aikana ja sen jälkeenkin hyvin kuumia. Varo koskettamasta kuumia pintoja! Lapset tai vajaatoimiset henkilöt saa käyttää laitetta vain aikuisen henkilön valvonnan alaisena, joka ohjaa ja opastaa heidät laitteen turvallisessa käytössä. Laitteella ei saa leikkiä. VAROITUS: Öljy tai rasva syttyvät helposti korkeassa lämpötilassa. Uuniin (varsinkin kuumaan) ei saa kaataa vettä. Uunin emaloitu pinta saattaa vahingoittua. Astioita ei saa laittaa suoraan uuninpohjalle. Pidä virtakaapelit kauemmas uunin kuumista pinnoista. Älä käytä laitetta huonelämmitykseen tai vaatteiten kuivaamiseksi. Älä käytä laitteen puhdistuksessa höyrypesuria. Syttyvät materiaalit (verhot, kankaat) eivät saa koskea laitteeseen. Uunia ei saa nostaa kädensijasta. Käsittele kuumia astioita uunikäsineet kädessä. Ennen puhdistusta odota laitteen jäähtymista. Anna laitteen asennus spesialistin tehtäväksi. Valmistaja kiistää vastuun vahingoista, jotka syntyvät laitteen väärän käyttämisen tai väärän asennuksen syistä. Käytä laitetta vain hyvin ilmastoidussa huonetilassa. Uunin luukulle ei saa laittaa mitään painavaa. Laitteen tuuletusreikiä ei saa sulkea. Jos polttimokytkimien kääntäminen muuttuu vaikeaksi, käänny valmistajan valtuuttamaan huoltoliikkeeseen korjaus- tai huoltotöitä varten.

3 Älä käytä laitetta virrankatkoksen aikana. Varo! Sähkökatkoksen tapauksessa sammutetaan kaasu muutaman minuutin kuluttua, jotta uuni ei vahingoittuisi (tuulettimen sammumisen takia). 1) KAASU-UUNI JA KAASUGRILLI FGE724 OHJAUSPANEELI 1. Merkkivalo 2. Mekaaninen minuuttiajastin 3. Polttimon ohjain / termostaatti 2) KAASU-UUNI JA SÄHKÖGRILLI FGE730 OHJAUSPANEELI 1. Mekaaninen minuuttiajastin 2. Polttimon ohjain / termostaatti 3. Merkkivalo

4 KÄYTTÖ KAASU-UUNI Uunissa on sähkösytytys. Sytyttäessä pidä uunin luukku auki! Paina termostaattikytkin sisälle ja kierrä sitä vastapäiväsuuntaisesti enimmäisteholle, senjälkeen paina uudelleen sähkösytytystä varten. Jos sähkösytytys ei toimi 15 sekunnin sisällä, jätä uunin luukku auki, odottele noin 1 minuutti ja yritä sytyttää uudelleen. Ensimmäisessä sytytyksessä on tavallista, ettei se onnistu heti, koska kaasuputkeessa saattaa ollaa ilmaa. Jos liekki syttyi, pidä kytkin vielä 10 sekuntia painettuna, jotta termopari voisi lämmetä eikä liekki sammuisi heti. Sulje luukku ja tarkista, syttyikö poltin. Jos ei, toista koko prosessia. Tarkista aina luukku suljettuna, pysyykö liekki. Uunin toimiessa. Pidä luukku kiinni ja tarkista jäähdytystuulettimen toimintaa. Jäähdytystuuletin käynnistyy sen jälkeen, kun uuni on lämmennyt tietylle tasolle ja kytkee itsensä pois / päälle termostaatin asetuksen mukaisesti. Jos tuuletin ei käynnisty, toimi seuraavasti. 1. Tarkista, tuleeko virta laitteeseen. Jos on tapahtunut virrankatkos, kytke uuni pois ja odota, kunnes virta palautuu. 2. Jos kyseessä ei ole sähkökatkos, älä silti käytä uunia, soita myynninjälkeiseen huoltoon. Jos paistamisen aikana uunin luukkua aukaistaan, pysäytyy tuuletin. Sulkemisen jälkeen tuuletin käynnistyy uudelleen. Päällekytkennän jälkeen voit säätää uunin kuumuuden tarpeen mukaisesti C asteelle. Pidä uunin luukku kiinni. Grilli Grillia yleensä käytetään ruuan ruskistusta varten. Jos grilli on kaasulla toimiva, käytä sitä samalla tavalla, kuten edellä uunin käyttämisen kohdalla kuvailtu. Käännä kytkintä vain vastapäiväsuuntaisesti. Jos uunin termostaattikytkinta vahingossa käännettään sähköisen grillin toimimisen aikana, kytkee turvajärjestelmä grillin pois. Käännä uunin kytkin takaisin alkuasentoon. kytkimien suojaus Kaasugrillin käyttäminen (FGE724) Kaasugrillin käyttämisen aikana pidetään uunin luukku auki ja asennetaan siksi kytkimien suojaus (ks. viereistä kuvaa.) Pidä luukku auki ja tarkista jäähdytystuulettimen toimintaa.

5 Jos tuuletin ei puhalla, toimi seuraavasti. 1. Tarkista, tuleeko virta laitteeseen. Jos on tapahtunut virrankatkos, kytke grilli pois ja odota, kunnes virta palautuu. 2. Jos kyseessä ei ole sähkökatkos, älä silti käytä uunia, soita myynninjälkeiseen huoltoon. VAROITUS: pienet lapset on pidettävä poissa laitteen lähettyviltä. Mekaaninen minuuttiajastin Ajastin on käytettävissä myös riippumattomana uunitoiminnoista. Enimmäisaika on 12 minuuttia. Käännä ajastinkytkin myötäpäivää loppuun asti ja senjälkeen takaisin halutulle aikamäärälle. Asetetun ajan päättyessä palautuu ajastinkytkin asentoon 0, uuni antaa lyhyen äänimerkin. Kaasulla paistamisesta erkaantuu lämpöä ja kosteutta huonetilaan. Ilmastoi keittiö huolellisesti tai käytä liesituuletinta. ASENNUS Laite on asennettava koulutetun ammattilaisen asentajan toimesta. Pakkauksen poistamisen jälkeen nosta uuni vakaalle alustalle. Älä nosta uunia luukun pidikkeestä. Samoin kaasuputken liittimestä ei saa pitää kiinni uunia nostaessa. Tarkista laitetta mahdollisilta kuljetusvaurioilta. Jäljemmästä kuvasta näkee keittiökaapin ja uunin mitat. Uuniin kosketuksissa olevan kalusteen tm. materiaalien on kestettävä ainakin 75 C kuumuutta. Uuni työnnetään kaappiin, nostaen sivuista ja varmistetaan, ettei kaasuletku / -putki joutuisi minnekään välille puristukseen. Jotta uunin ilmastointi olisi taattu, noudata välietäisyyksiä ja laitteen tuuletusaukkojen suuntaa. Kiinnitä uuni kaappiin ruuveilla. Kaapiston on taattava ainakin 580 mm asennussyvyys. Uunin takana olevan tilan on oltava esteetön (ks. kuvaa).

6

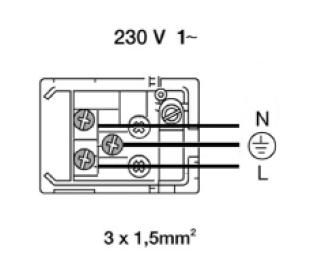

7 Liittäminen. Sähköverkkoon liittämisen jälkeen toimitaan seuraavasti. Asenna laite kalusteeseen, älä purista johtoja / letkuja minnekään välille äläkä sijoita niitä uunin päälle. Kiinnitä uuni kaapistoon 4 ruuvin avulla (aukaise luukku ruuvireikien näkemiseksi). Tarkista, ettei uuni olisi kosketuksissa kaapiston sivuihiin ja että vierekkäiden kaappien välillä olisi ainakin 2 mm tilaa. Olennaista on kunnollisen ilmankierron varmistaminen laitteen takana. Asennuspaikka Ilmavirta kaasulaitteeseen on olennaista oikean palamisen näkökohdasta. Asennuksessa on noudatettava voimassaolevia turvallisuusvaatimuksia. Ilma virtaa polttimoon suoraan kaapiston sivuseinissä olevien reikien kautta. Reikien pinta-alan on oltava ainakin 100cm2 (näitä voi ollaa monta). Asenna keittiöön liesituuletin, joka puhdistaa sisätilan ilman. Huonetilan ilmavaihto on riittävä, jos ilma vaihdetaan koko sisätilassa jokaisessa tunnissa 3-5 kertaa. Sähkön liittäminen Huomio: sähköliitös tehdään kalusteeseen asentamisen jälkeen. Oikea liittäminen sähköverkkoon on ammattilaisen sähköasentajan vastuulla. Laitteen maadoituksen on oltava vaatimustenmukaista. Laitetta ei saa liittää virtaverkkoon pidennusjohdon tai haarapistokkeen välityksellä. Virtaverkon ominaisuuksien on oltava laitteen tyyppikilven tietojen mukaisia. Tyyppikilven löydät uunin etuosan alareunasta (sen näkee luukkua aukaistessa). Jos virtakaapelin pitää vaihtaa, on käytettävä samanlaista kaapelia tyyppi H05 RR-F. Vaihdon saa suorittaa ammattilainen sähköasentaja. Laitteen mukana toimitetaan vain kaapeli, ei pistoketta. Kaapelin johtojen värit merkitsevät seuraavaa: vihreä-keltainen - maadoitusjohto sininen - neutraalijohto ruskea - vaihejohto Liitos tehdään seuraavasti: vihreä-keltainen kaapeli liitetään vastaavaan maadoitusterminaaliin. Sininen johto liitetään kirjaimella N merkittyyn tai mustaan terminaaliin. Ruskea johto liitetään kirjaimella L merkittyyn tai ruskeaan tai punaiseen terminaaliin. Pistosrasia on oltava käyttäjälle helposti luoksepääsettävässä paikassa. Viimeisenä tarkistetaan, että kaikki liitokset ovat tiiviisti kiinni. Kaasuliitos. Laite liitetään vaatimustenmukaiseen kaasuverkkoon. Käytettävän kaasun tyyppi on kirjoitettu laitteen tyyppikilpeen. Liittäminen kaasuverkkoon voi tapahtua kahdella eri tavalla (ks kuvaa). ilman tiivistettä (uunin liitin on kartiomainen ISO R7 mukainen), tai käyttäen mukana toimitettua metallista rengastiivistettä.

8 HUOMIO. Liittämisen jälkeen tarkistetaan liitos vuodoilta. Tarkistukseen käytetään saippuaa ja vettä tai muuta vaahtoavaa nestettä. Missään tapauksessa ei saa kaasuvuodon löytämiseksi käyttää liekkiä. Älä käytä liittämiseksi taipuvaa kumiletkua. Käytettävän kaasun tyypille säätäminen. Poltin on säädettävissä eri kaasutyypeille. Varmista, ettei uuni olisi liitetty sähköverkkoon. Aukaise uunin luukku ja poista uuninpohja. Irrota poltin ruuvamalla auki kiinnitysruuvi, kierrä auki suutin ja vaihda se toiseen. Asenna poltin ja uuninpohja. Varmista, ettei uuni olisi liitetty sähköverkkoon. Irrota poltin ruuvamalla auki kiinnitysruuvi, kierrä auki suutin ja vaihda se toiseen. Laita polttimen osat takaisin, varoen vahingoittamasta sytytyslaitetta. Kaasun säätäminen. Termostaatti on varustettu vähimmäisvirtauksen ventiililla. Kaasun tyypin vaihtamisen jälkeen on vähimmäisvirtaus säädettävä uudelleen. Jos uunilla on lasista etupaneeli, kierrä auki sen kaksi kiinnitysruuvia (kuva 4), jos metallista paneeli, on virtaus säädettävissä läpi kytkimista vasemmalla sijaitsevan aukeaman (kuva 5). TAKAOSA SUUTIN ETUOSA RUUVI ETUOSA Katse alhaalta RUUVI TAKAOSA katse ylhäältä SUUTIN Sytytä uunin poltin ja anna sen toimia enimmäisteholla n.30 minuuttia. Säädä termostaatti vähimmäisteholle ja säädä vähimmäisvirtaus näin, että liekki palaa vakaana. Pidä uunin luukku suljettuna. Käytä litteäpää-ruuvimeisselia ventiilin säätämiseksi. Jos pullokaasu vaihdetaan luontokaasuun, riittää, jos ventiilin ruuvia käännetään auki muutama kierros. Huomio! Polttimen säätämisen jälkeen tarkista, säilyykö vähimmäisliekki, jos aukaiset ja suljet uunin luukkua toistuvasti. Jos liekki sammuu, on säätäminen suoritettava uudelleen. Säätämisen jälkeen kytke uuni pois ja kiinnitä uusi tyyppikilpi uusilla kaasun tiedoilla laitteeseen.

9 KAASUSUUTTIMIEN TAULUKKO POLTTIMET Kaasu paine virtaus suutin KUVALU mbar g/h l/h 1/100mm min max lämmön nimellisteho W UUNI butaani G (C) propaani G (C) propaani G (C) luontokaasu G (C) luontokaasu G (C) GRILLI butaani G propaani G propaani G luontokaasu G (Y) 2200 luontokaasu G (Y) 2200 Huom: sähkögrillin teho on 1400W. PUHDISTUS Anna uunin jäähtyä ennen puhdistusta. Uunin puhdistuksessa ei saa käyttää syövyttäviä tai hankaavia aineita tai karheita puhdistusvälineitä. Astianpesuaineessa kostutetulla pesusienellä pyyhkiminen riittää. Lasipinnat ja emaloidut pinnat Käytä vain tarkoituksenmukaisia puhdistusaineita älä käytä mitään klooripitoista. Luukun lasi Hankaavat aineet ovat pintaa vahingoittavia. Naarmut lasipinnassa saattavat aiheuttaa lasin rikkoutumisen. Puhdistuksen helpottamiseksi voidaan luukun lasi poistaa kokonaan. Varo luukun kehyksen teräviä reunoja! Uunin luukun puhdistus Muutaman uunimallin luukku on puhdistuksen helpottamiseksi irrotettavissa. 1. Aukaise luukku. 2. Kierrä kaksi kiinnitystä luukun saranoissa auki.

10 HUOMIO: Luukun saranoiden joustimet ovat hyvin jäykkiä varo sormiasi. Luukkua puhdistaessa älä upota sitä veteen eikä nesteisiin. Uunilampun vaihtaminen Varmista, että uuni on irrotettu virtaverkosta. Kierrä auki lampun peite. Vaihda lamppu ja laita peite takaisin. Uuden lampun on kestettävä ainakin 300 C asteen kuumutta.
