1 Sisällysluettelo 1 Varoituksia Turvallisuuteen liittyvät yleiset varoitukset Valmistajan vastuu Laitteen käyttötarkoitus Hävittäminen Tyyppikilpi Tämä käyttöohje Miten käyttöohjetta luetaan Kuvaus Yleinen kuvaus Ohjauspaneeli Muut osat Saatavana olevat lisävarusteet Käyttö Varoituksia Ensimmäinen käyttökerta Lisävarusteiden käyttö Uunin käyttö Neuvoja paistamiseen Toissijainen valikko Puhdistus ja huolto Varoituksia Pintojen puhdistus Päivittäinen puhdistus Ruokajäämät Luukun irrottaminen Luukun lasin puhdistaminen Sisälasien irrottaminen Uunin puhdistaminen sisältä Pyrolyysi Ylimääräinen huolto Asennus Sähkökytkentä Johdon vaihto Asemointi 128 FI Lue tämä käyttöopas huolellisesti. Ohjeita noudattamalla taataan laitteen oikeaoppinen ylläpito ja sen ominaisuuksien säilyvyys. Laitetta koskevia lisätietoja varten: 99

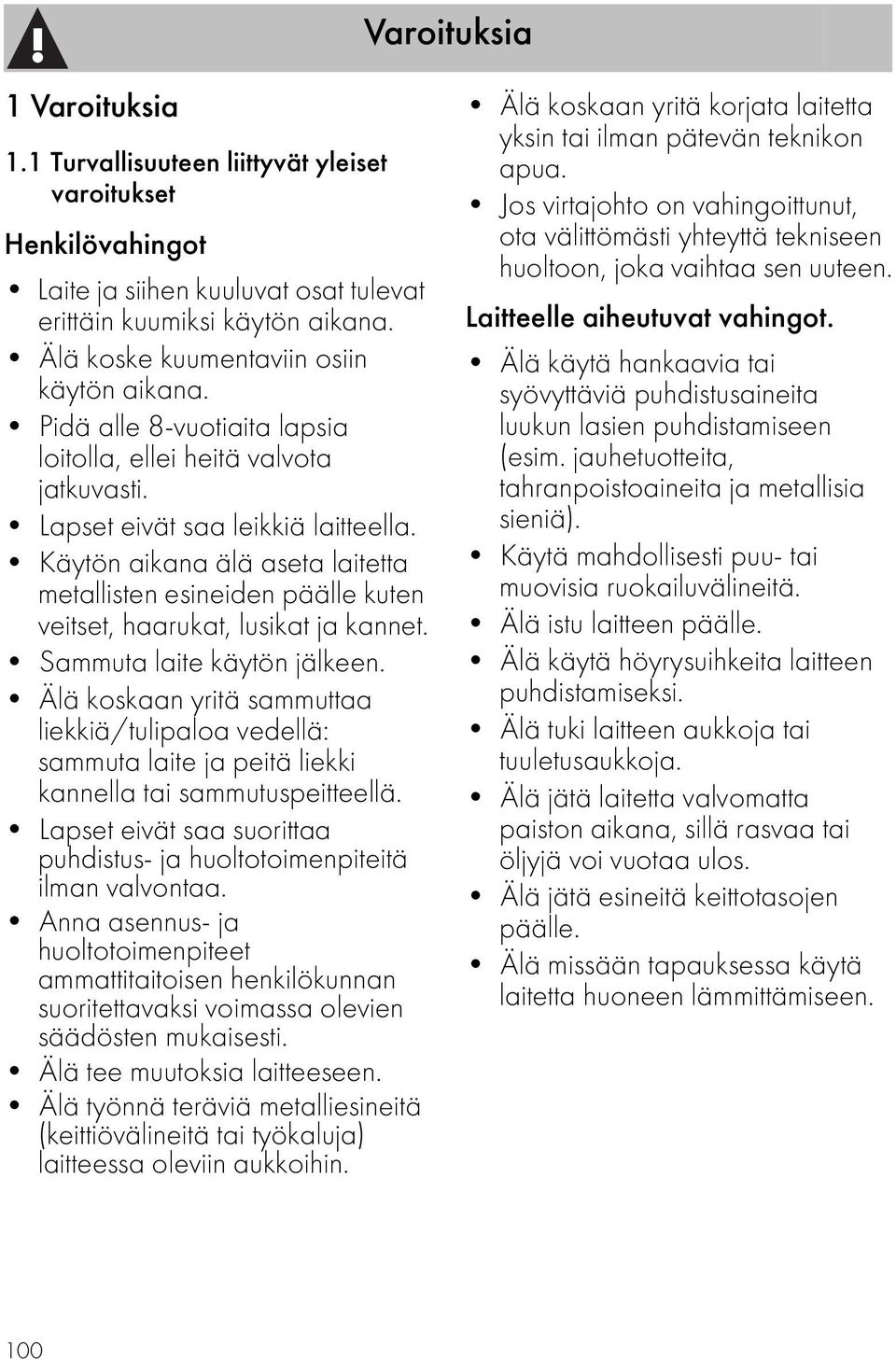

2 Varoituksia 1 Varoituksia 1.1 Turvallisuuteen liittyvät yleiset varoitukset Henkilövahingot Laite ja siihen kuuluvat osat tulevat erittäin kuumiksi käytön aikana. Älä koske kuumentaviin osiin käytön aikana. Pidä alle 8-vuotiaita lapsia loitolla, ellei heitä valvota jatkuvasti. Lapset eivät saa leikkiä laitteella. Käytön aikana älä aseta laitetta metallisten esineiden päälle kuten veitset, haarukat, lusikat ja kannet. Sammuta laite käytön jälkeen. Älä koskaan yritä sammuttaa liekkiä/tulipaloa vedellä: sammuta laite ja peitä liekki kannella tai sammutuspeitteellä. Lapset eivät saa suorittaa puhdistus- ja huoltotoimenpiteitä ilman valvontaa. Anna asennus- ja huoltotoimenpiteet ammattitaitoisen henkilökunnan suoritettavaksi voimassa olevien säädösten mukaisesti. Älä tee muutoksia laitteeseen. Älä työnnä teräviä metalliesineitä (keittiövälineitä tai työkaluja) laitteessa oleviin aukkoihin. Älä koskaan yritä korjata laitetta yksin tai ilman pätevän teknikon apua. Jos virtajohto on vahingoittunut, ota välittömästi yhteyttä tekniseen huoltoon, joka vaihtaa sen uuteen. Laitteelle aiheutuvat vahingot. Älä käytä hankaavia tai syövyttäviä puhdistusaineita luukun lasien puhdistamiseen (esim. jauhetuotteita, tahranpoistoaineita ja metallisia sieniä). Käytä mahdollisesti puu- tai muovisia ruokailuvälineitä. Älä istu laitteen päälle. Älä käytä höyrysuihkeita laitteen puhdistamiseksi. Älä tuki laitteen aukkoja tai tuuletusaukkoja. Älä jätä laitetta valvomatta paiston aikana, sillä rasvaa tai öljyjä voi vuotaa ulos. Älä jätä esineitä keittotasojen päälle. Älä missään tapauksessa käytä laitetta huoneen lämmittämiseen. 100

3 Varoituksia Tähän laitteeseen liittyen Ennen lampun vaihtoa varmista, että laite on sammutettu. Älä nojaa äläkä istu avoimen luukun päälle. Tarkista, ettei luukkujen väliin jää esineitä. 1.2 Valmistajan vastuu Valmistaja ei ota vastuuta henkilö- tai omaisuusvahingoista, jotka aiheutuvat: käyttötarkoitukseen nähden poikkeavasta käytöstä käyttöoppaassa olevien määräysten noudattamatta jättämisestä jonkin laitteen osan muuttamisesta muiden kuin laitteen alkuperäisten varaosien käytöstä. 1.3 Laitteen käyttötarkoitus Laite on tarkoitettu ruokien kypsentämiseen kotitalouskäytössä. Kaikenlainen muu käyttö on sopimatonta. 8-vuotiaat lapset, fyysisesti tai henkisesti rajoittuneet henkilöt tai henkilöt, joilla ei ole tämän laitteen käyttöön liittyvää kokemusta saavat käyttää laitetta jos heidän toimintaansa valvoo tai heitä opastaa aikuiset tai heidän turvallisuudesta vastaavat henkilöt. Laitetta ei ole tarkoitettu käytettäväksi ulkoisten ajastimien tai kauko-ohjainten kanssa. 1.4 Hävittäminen Laite tulee hävittää erillään kotitalousjätteistä (direktiivit 2002/ 95/EY, 2002/96/EY, 2003/ 108/EY). Tämä laite ei sisällä siinä määrin terveydelle ja ympäristölle haitallisia aineita, että sitä voitaisiin pitää vaarallisena voimassa olevien Euroopan neuvoston direktiivien mukaisesti. Laitteen hävittämiseksi: Katkaise virtajohto ja irrota johto yhdessä pistokkeen kanssa. Sähkövirta Sähköiskun vaara. Kytke pääkatkaisin pois päältä. Irrota virtajohto sähkölaitteistosta. Toimita laite käyttöiän loputtua sähkö- ja elektronisten laitteiden erilliskeräykseen tai anna se jälleenmyyjälle toisen vastaavan laitteen hankinnan yhteydessä. FI 101

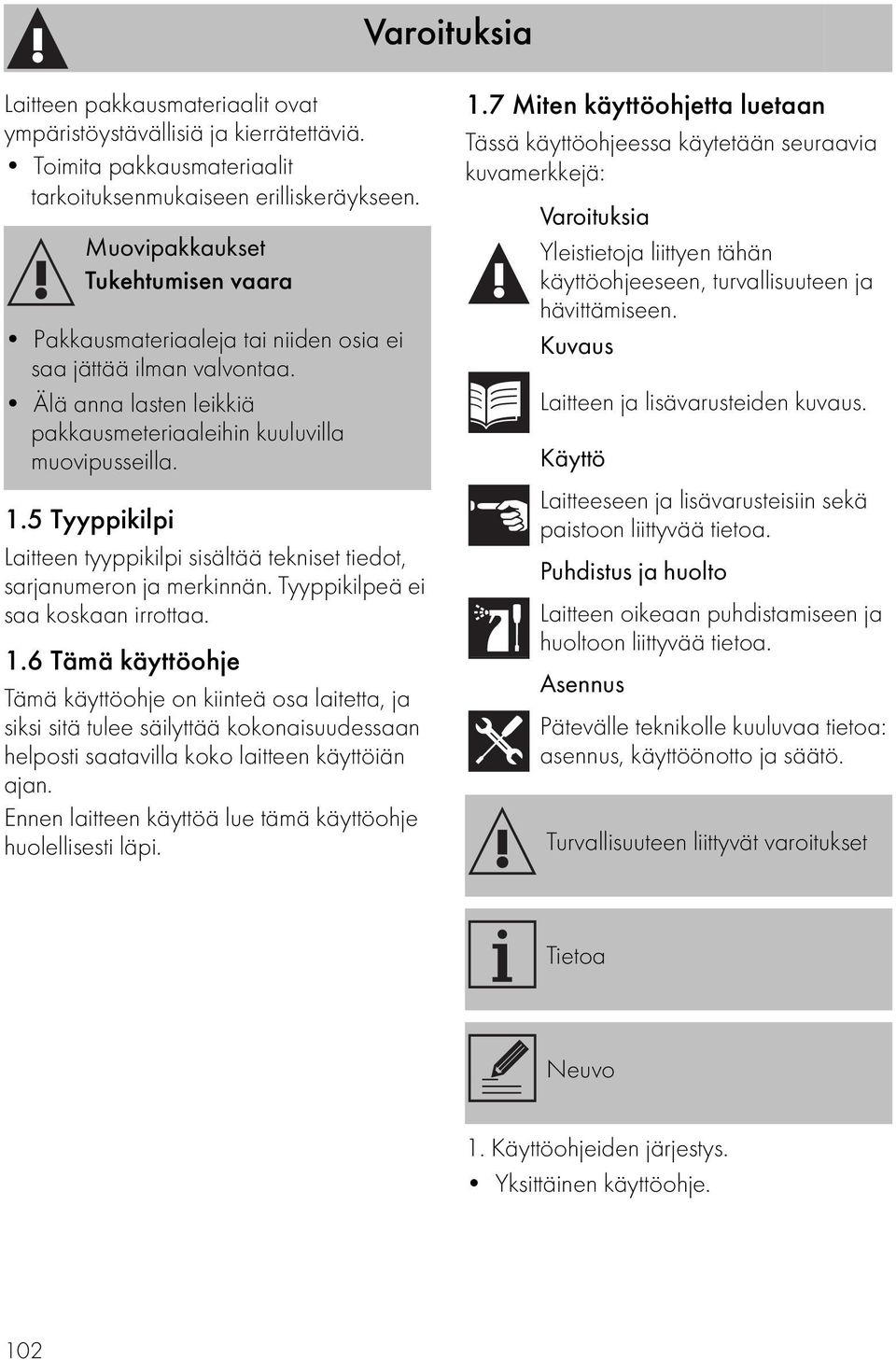

4 Varoituksia Laitteen pakkausmateriaalit ovat ympäristöystävällisiä ja kierrätettäviä. Toimita pakkausmateriaalit tarkoituksenmukaiseen erilliskeräykseen. Muovipakkaukset Tukehtumisen vaara Pakkausmateriaaleja tai niiden osia ei saa jättää ilman valvontaa. Älä anna lasten leikkiä pakkausmeteriaaleihin kuuluvilla muovipusseilla. 1.5 Tyyppikilpi Laitteen tyyppikilpi sisältää tekniset tiedot, sarjanumeron ja merkinnän. Tyyppikilpeä ei saa koskaan irrottaa. 1.6 Tämä käyttöohje Tämä käyttöohje on kiinteä osa laitetta, ja siksi sitä tulee säilyttää kokonaisuudessaan helposti saatavilla koko laitteen käyttöiän ajan. Ennen laitteen käyttöä lue tämä käyttöohje huolellisesti läpi. 1.7 Miten käyttöohjetta luetaan Tässä käyttöohjeessa käytetään seuraavia kuvamerkkejä: Varoituksia Yleistietoja liittyen tähän käyttöohjeeseen, turvallisuuteen ja hävittämiseen. Kuvaus Laitteen ja lisävarusteiden kuvaus. Käyttö Laitteeseen ja lisävarusteisiin sekä paistoon liittyvää tietoa. Puhdistus ja huolto Laitteen oikeaan puhdistamiseen ja huoltoon liittyvää tietoa. Asennus Pätevälle teknikolle kuuluvaa tietoa: asennus, käyttöönotto ja säätö. Turvallisuuteen liittyvät varoitukset Tietoa Neuvo 1. Käyttöohjeiden järjestys. Yksittäinen käyttöohje. 102

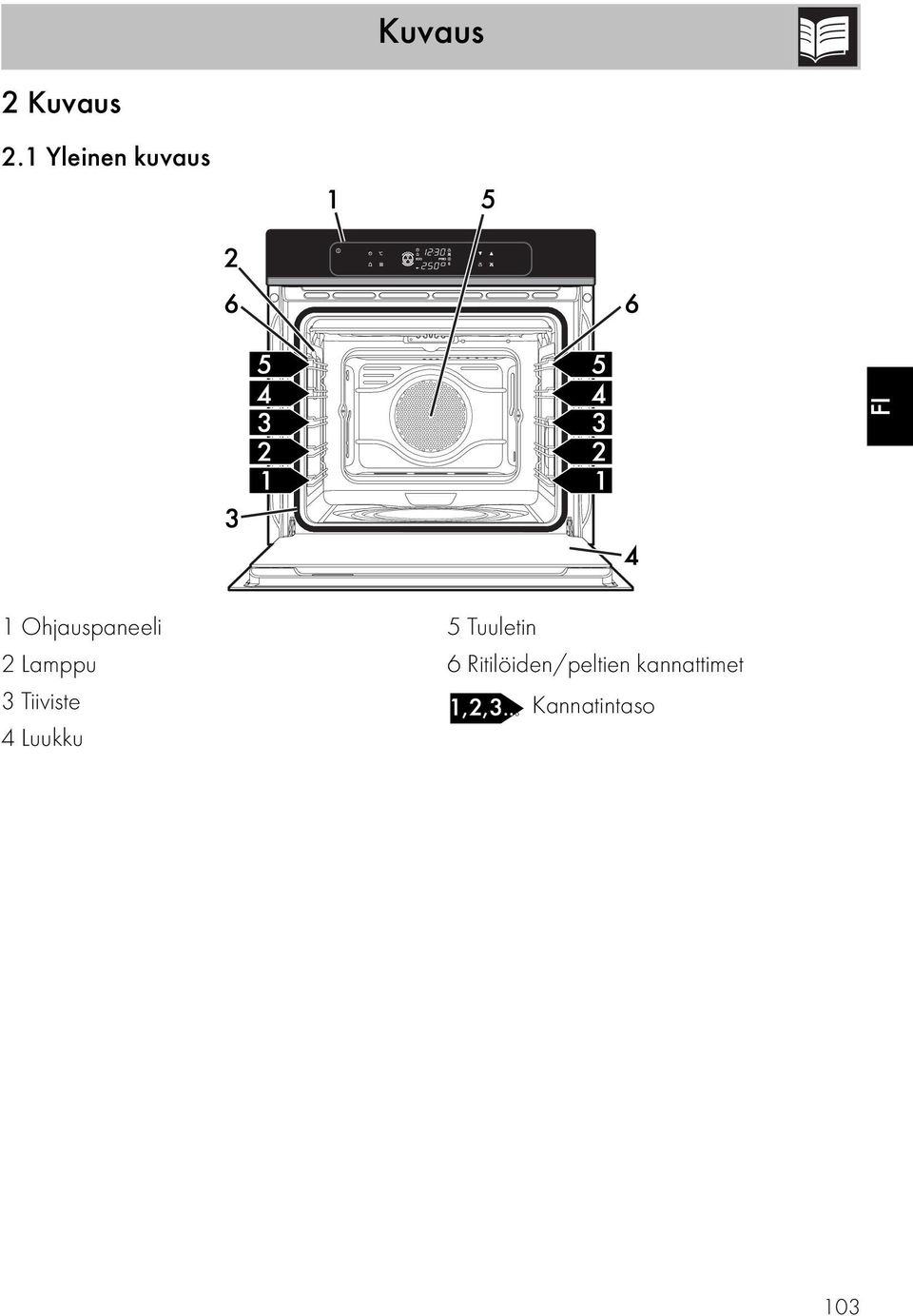

5 Kuvaus 2 Kuvaus 2.1 Yleinen kuvaus FI 1 Ohjauspaneeli 2 Lamppu 3 Tiiviste 4 Luukku 5 Tuuletin 6 Ritilöiden/peltien kannattimet Kannatintaso 103

6 Kuvaus 2.2 Ohjauspaneeli 1 ON/OFF -näppäin Tämän näppäimen avulla (kosketusherkkä) laite voidaan käynnistää tai sammuttaa. 2 Asetusnäppäimet Näiden näppäinten avulla (kosketusherkkä) päästään muutettaviin parametreihin: Kellonajan säätönäppäin Lämpötilan asetusnäppäin Ajastimen näppäin Toiminnon valintanäppäin 3 Näyttö Visualisoi senhetkisen kellonajan, paiston parametrit ja kaikki laitteen toiminnot. Symboleiden ilmestyminen näyttöön osoittaa: jos ne vilkkuu, ne osoittavat että kellonaikaa on mahdollista säätää, jos ne palavat kiinteänä, ne visualisoivat senhetkistä kellonaikaa ajastin on päällä ajastettu paisto on päällä ohjelmoitu paisto on päällä Pyrolyysitoiminto on päällä (ks. kappale Pyrolyysi ) ECO-toiminto on päällä; jos se palaa ja symboli näkyy se merkitsee, että automaattinen ECOpuhdistus on päällä (Pyrolyysi ECO) luukun lukitustoiminto on kytkeytynyt pyrolyysin aikana show room -toimintatapa on aktivoinut (ks. kappale Show Roomtoimintatapa (vain esittelykäyttöön) ) lapsilukko -toimintatapa on aktivoitunut (ks. kappale Lapsilukko toimintatapa ) 4 Säätönäppäimet Näiden näppäinten avulla (kosketusherkäy) voidaan muuttaa asetusparametrejä: Vähennysnäppäin Lisäysnäppäin Ajastetun paiston näppäin Ohjelmoidun paiston näppäin 104

7 Kuvaus 2.3 Muut osat Uunin tasot Uunissa on eri korkeustasoja uunipeltien ja ritilöiden asemointia varten. Asetuskorkeudet lasketaan alhaalta ylöspäin (ks. 2.1 Yleinen kuvaus). Jäähdytystuuletin Sisävalaistus Laitteen sisävalaistus kytkeytyy: kun luukku avataan kun valitaan mikä tahansa toiminto, lukuun ottamatta toimintoja ja Tilassa ON (ks. kappale Toimintaolosuhteet ), paina lyhyesti näppäintä ON/OFF sisäisen valaistuksen manuaalista aktivointia tai deaktivointia varten. FI Tuulettimen tehtävänä on jäähdyttää uuni ja se kytkeytyy päälle paiston aikana. Tuulettimet muodostavat normaalin ilmavirtauksen, joka tulee ulos luukun yläpuolelta. Ilmavirtaus voi jatkua lyhyen aikaa myös uunin sammutuksen jälkeen. 105

8 Käyttö 2.4 Saatavana olevat lisävarusteet Uunipelti Joissakin malleissa ei välttämättä ole kaikkia lisävarusteita. Ritilä Hyödyllinen rasvojen keräämiseen, jotka voivat valua yläpuolella olevalle ritilälle asetetuista ruoka-aineksista. Syvä uunipelti Hyödyllinen keittoastioiden tukemista varten. Uunipellin ritilä Hyödyllinen rasvojen keräämiseen, jotka voivat valua yläpuolella olevalle ritilälle asetetuista ruoka-aineksista ja kakkujen, pizzojen, leivosten, keksien paistosta... Tarkoitettu asetettavaksi uunipellin päälle silloin, kun ruoka-ainekset voivat valua sen yli. Uunissa käytettävät elintarvikkeiden kanssa kosketuksiin joutuvat lisävarusteet on valmistettu käyttämällä voimassa olevien lakien mukaisia materiaaleja. Varustuksiin kuuluvia alkuperäisiä lisävarusteita tai ylimääräisiä lisävarusteita voidaan pyytää valtuutetuista huoltokeskuksista. Käytä vain valmistajan alkuperäisiä lisävarusteita. 106

9 Käyttö 3 Käyttö 3.1 Varoituksia Korkea lämpötila uunin sisällä käytön aikana. Palovammojen vaara. Pidä luukkua kiinni paiston aikana. Suojaa käsiä uunikintailla ruokien liikuttamisen aikana uunin sisällä. Älä koske uunin sisällä lämmitysosiin. Älä kaada vettä suoraan erittäin kuumille pelleille. Älä anna lasten mennä uunin lähelle sen toiminnan aikana. Korkea lämpötila uunin sisällä käytön aikana. Tulipalo- tai räjähdysvaara Älä suihkuta suihkeita uunin läheisyydessä. Älä käytä tai jätä tulenarkoja materiaaleja uunin läheisyyteen. Älä käytä muovisia keittiövälineitä tai astioita ruokien kypsentämisessä. Älä aseta uuniin purkkeja tai suljettuja astioita. Älä jätä uunia valvomatta paiston aikana, sillä rasvaa tai öljyjä voi vuotaa ulos. Ota kaikki uunipellit ja ritilät pois uunitilasta joita ei käytetä paiston aikana. Väärä käyttö Emaloiduille pinnoille syntyvien vahinkojen vaara Älä peitä uunitilan pohjaa alumiinipaperilla tai tinapaperilla. Jos uunipaperia halutaan käyttää, aseta paperi niin, ettei se vaikuta uunin sisällä kiertävään kuumaan ilmaan. Älä aseta kattiloita tai peltejä suoraan uunitilan pohjalle. Älä kaada vettä suoraan erittäin kuumille pelleille. 3.2 Ensimmäinen käyttökerta 1. Irrota mahdolliset laitteen ulko- tai sisäpuolella olevat suojamuovit mukaan lukien lisävarusteet. 2. Poista mahdolliset tarrat (teknisiä tietoja sisältävää tarraa lukuun ottamatta) lisävarusteista ja uunitilasta. 3. Irrota ja pese kaikki laitteeseen kuuluvat lisävarusteet (ks. luku 4 Puhdistus ja huolto ). 4. Kuumenna tyhjä uuni maksimaaliseen lämpötilaan poistaaksesi mahdolliset valmistukseen liittyvät jäämät. FI 107

10 Käyttö 3.3 Lisävarusteiden käyttö Ritilät ja uunipellit Ritilät ja uunipellit tulee asettaa sivutasotukien päälle niiden pysähtymiskohtaan asti. Mekaanisten turvalukitusten, jotka estävät ritilän tahatonta ulosvetoa tulee olla alasuuntaan ja uunin takaosaan päin. Uunipellin ritilä Uunipellille tarkoitettu ritilä tulee asettaa pellin sisälle. Tällä tavoin voit kerätä rasvan erillään kypsennettävästä ruoasta. Aseta ritilät ja pellit varovasti uuniin niiden pysähtymiskohtaan asti. Puhdista uunipellit ennen kuin niitä käytetään ensimmäistä kertaa poistaaksesi mahdolliset valmistuksesta jääneet jäämät. 3.4 Uunin käyttö Ensimmäinen käyttökerta Ensimmäisen käytön yhteydessä tai jos virta katkeaa, laitteen näytölle ilmestyvät vilkkuvat symbolit ja lisäyssekä vähennysnäppäimet. Paiston aloittamiseksi on asetettava senhetkinen kellonaika. Kellonajan asetus Paina lisäys- ja vähennysnäppäintä senhetkisen kellonajan asettamiseksi. Pidä niitä painettuina siirtyäksesi nopeasti eteenpäin. Muutama sekunti viimeisestä painalluksesta kellonajan visualisointi muuttuu kiinteäksi ja kaksi välissä olevaa pistettä vilkkuu. 108

11 Käyttö Toimintaolosuhteet Stand-by: Vain kun näppäin ON/OFF palaa. TOIMINTO: Kun käynnissä on mikä tahansa toiminto, näyttöön ilmestyy joitakin tietoja joiden joukossa käynnissä oleva toiminto, lämpötila ja kaikki näppäimet palavat. Stand-by ja kello: Kun näytölle ilmestyy senhetkinen kellonaika ja näppäin ON/ OFF palaa. Siirtyäksesi toimintatilasta toiseen, paina näppäintä ON/OFF. FI ON: Kun näytölle ilmestyy senhetkinen kellonaika ja kaikki kosketusherkät näppäimet palavat. Pidä näppäintä ON/OFF painettuna muutaman sekunnin ajan keskeyttääksesi minkä tahansa toiminnon välittömästi ja palataksesi stand-by -tilaan. Jos mitään toimintoa ei valita 20 sekunnin sisällä, laite palaa automaattisesti Stand-by - toimintoon kellonajan kanssa. 109

12 Käyttö Uunin käynnistys Toimintatilassa ON on mahdollista valita toiminto. 1. Paina toiminnon valintanäppäintä. 2. Paina lisäys- ja vähennysnäppäintä halutun toiminnon valitsemiseksi. Kun haluttu toiminto on valittu, paisto käynnistyy asetetussa lämpötilassa. Esilämmitysvaihe Paistoa edeltää esilämmitysvaihe, jonka ansiosta laite saavuttaa paistolämpötilan nopeammin. Tästä vaiheesta osoitetaan merkkivalon vilkkumisella. Esilämmitysvaiheen lopussa merkkivalo jää palamaan ja äänimerkki soi, joka osoittaa, että ruoat voidaan asettaa uunitilaan. Lämpötilan muuttaminen Esiasetettua lämpötilaa voidaan muuttaa jokaiselle toiminnolle käyttäjän mieltymyksen mukaan missä paiston vaiheessa tahansa: 1. Paina lämpötilanäppäintä. 2. Valitse haluamasi lämpötila painamalla lisäys- ja vähennysnäppäintä (lämpötila lisääntyy tai vähenee 5 C kerrallaan). Pidä niitä painettuina siirtyäksesi nopeasti eteenpäin. Paistotoimintojen lista Eco Tuulettimen, grillivastuksen ja alavastuksen vuorottainen yhdistelmä soveltuu erinomaisesti pienen ruokamäärän paistoon alahisella energiankulutuksella. Staattinen Samanaikaisesti ylhäältä ja alhaalta tuleva lämpö tekee tästä järjestelmästä sopivan määrättyjen ruokien paistoon. Perinteinen paisto, jota kutsutaan myös staattiseksi, soveltuu yhden ruokalajin paistoon kerrallaan. Ihanteellinen kaiken tyyppisten paistien, leivän, täytettyjen piirakoiden ja joka tapauksessa rasvaisten lihojen kuten hanhen tai ankan paistoon. Grillaus Grillivastuksesta säteilevän lämmön avulla saavutetaan ihanteellisia grillaustuloksia paksuudeltaan pienissä/keskikokoisissa lihoissa. Se saa aikaan, yhdessä paistinvartaan kanssa (jos kuuluu varustuksiin), yhdenmukaisen ruskistuksen. Ihanteellinen makkaroiden, porsaankyljyksen ja pekonin paistoon. Kyseisen toiminnon avulla voidaan grillata yhdenmukaisella tavalla suuria ruokamääriä, erityisesti lihaa. 110

13 Käyttö Staattinen kiertoilma Tuulettimen toiminta perinteiseen paistoon yhdistettynä takaa tasaisen paistotuloksen myös monimutkaisten reseptien valmistuksessa. Ihanteellinen keksien ja kakkujen paistoon myös samanaikaisesti eri tasoilla. (Eri tasoilla suoritettavia paistoja varten suositellaan 1. ja 4. tason käyttöä). Kiertoilmagrilli Tuulettimen aikaansaama ilmavirtaus vähentää grillin lämpöaaltoa. Tämä saa aikaan ihanteellisen grillauksen myös paksuille ruoille. Ihanteellinen suurikokoisille lihapaloille (esim. porsaan potka). Kiertoilma alalämpö Tuulettimen ja alalämmön yhdistelmän ansiosta paisto voidaan suorittaa nopeammin. Tätä järjestelmää suositellaan sterilointiin tai pinnalta hyvin paistuneiden mutta sisältä raakojen ruokien paistoon, jotka vaativan näin ollen keskimääräisen ylälämmön. Ihanteellinen kaiken tyyppisten ruokien paistoon. Sulatus Pikasulatusta edesauttaa tarkoituksenmukaisen tuulettimen ja alavastuksen käynnistyminen, jotka takaavat alhaisen lämpötilan tasaisen jakautumisen uunin sisällä. Aseta toiminto Kiertoilma alalämpö lämpötilaan 30 C. Kohotus Kohotusta edesauttaa alhaalta tuleva lämpö, jonka avulla on mahdollista kohottaa kaiken tyyppisiä valmistuksia. Se takaa ihanteellisen tuloksen lyhyessä ajassa. Aseta toiminto Kiertoilma alalämpö lämpötilaan 40 C. Pyöreä vastus Tuulettimen ja pyöreän vastuksen yhdistelmän avulla (joka on asennettu uunin takaosaan) ruokia voidaan paistaa eri tasoilla. Riittää, että niiden paistolämpötila ja -tyyppi ovat samat. Kuumanilman kierto takaa välittömän ja yhdenmukaisen lämmön jakautumisen. Näin ollen on esimerkiksi mahdollista paistaa samanaikaisesti (eri tasoilla) kalaa, vihanneksia ja pipareita, hajuja ja makuja sekoittamatta. Turbo Kiertoilman ja perinteisen paiston yhdistelmän ansiosta voidaan paistaa äärimmäisen nopeasti ja tehokkaasti eri tasoilla, ilman hajujen ja makujen syntymistä. Ihanteellinen suurikokoisten ruokien paistoon, jotka vaativat tehokasta kypsennystä. (Eri tasoilla suoritettavia paistoja varten suositellaan 1. ja 4. tason käyttöä). FI 111

14 Käyttö Ajastin Tämä toiminto ei keskeytä paistoa, vaan se käynnistää pelkän äänimerkin. Ajastin voidaan aktivoida vain kun laite on ON-tilassa. 1. Paina ajastimen näppäintä. Numerot ilmestyvät näyttöön ja merkkivalo vilkkuu. 2. Paina lisäys- ja vähennysnäppäimiä ajastimen kestoajan asettamiseksi (välillä 00:01-03:59). Muutaman sekunnin kuluttua merkkivalo lakkaa vilkkumasta ja lähtölaskenta alkaa. Laskennan lopussa äänimerkki ilmoittaa käyttäjälle, että aika on päättynyt. Merkkivalo vilkkuu. Asetuksien muokkaus Kun lähtölaskenta on alkanut, voit muuttaa asetettua paistoaikaa. 1. Paina ajastimen näppäintä. Merkkivalo vilkkuu näytöllä. 2. Paina lisäys- ja vähennysnäppäimiä ajastimeen asetetu ajan lisäämiseksi tai vähentämiseksi. Muutaman sekunnin kuluttua merkkivalo lakkaa vilkkumasta ja lähtölaskenta alkaa uudesta asetetusta arvosta. Paistotoiminnon mahdollinen muuttaminen ei nollaa ajastimeen asetettua aikaa. 3. Paina ajastimen näppäintä kytkeäksesi äänimerkin pois päältä. 4. Lisätäksesi ajastimen aikaa, paina lisäysvähennysnäppäimiä. 112

15 Käyttö Ajastettu paisto Ajastetulla paistamisella tarkoitetaan sitä toimintoa, jonka avulla paisto voidaan aloittaa ja lopettaa käyttäjän asettaman ajan kuluttua. Ajastetun paistamisen käynnistys nollaa mahdollisesti edellä asetetun ajastimen ajan. 1. Kun toiminto ja paistoaika on valittu, paina ajastetun paistamisen näppäintä. Numerot ilmestyvät näyttöön ja merkkivalo vilkkuu. 2. Paina lisäys- ja vähennysnäppäimiä paistoajan asettamiseksi (välillä 00:01-12:59). Muutaman sekunnin kuluttua merkkivalo lakkaa vilkkumasta ja ajastettu paisto alkaa. Paistoajan päättyessä näyttöön ilmestyy teksti ja äänimerki ilmoittaa käyttäjälle paiston päättymisestä. 3. Paina ajastetun paiston näppäintä kytkeäksesi äänimerkin pois päältä. 4. Lisätäksesi paistoaikaa, paina lisäysvähennysnäppäimiä. 5. Lisätäksesi paistoaikaa manuaalisessa tavassa (jos esimerkiksi ruoka ei ole riittävän kypsää), paina ajastetun paiston näppäintä. Laite jatkaa normaalia toimintaa edellä valituilla paistoasetuksilla. Pidä näppäintä ON/OFF painettuna muutaman sekunnin ajan palataksesi välittömästi stand-by -tilaan. Asetuksien muokkaus Kun ajastettu paisto on alkanut, voit muuttaa asetettua kestoaikaa. 1. Paina ajastetun paiston näppäintä. 2. Paina lisäys- ja vähennysnäppäintä uuden paistoajan asettamiseksi. Paistotoiminnon mahdollinen muuttaminen ei nollaa asetettua ajastettua paistoa. FI 113

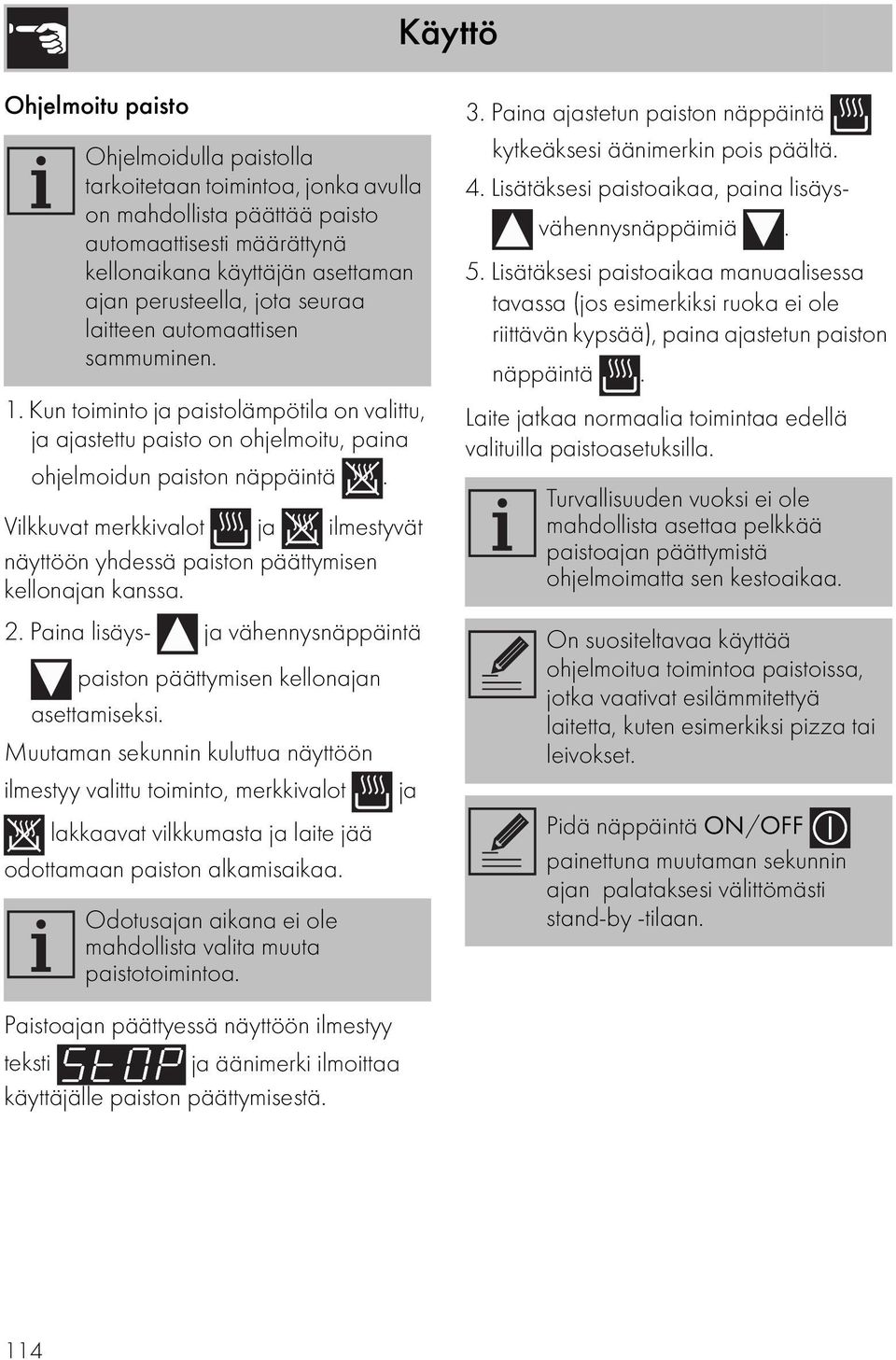

16 Käyttö Ohjelmoitu paisto Ohjelmoidulla paistolla tarkoitetaan toimintoa, jonka avulla on mahdollista päättää paisto automaattisesti määrättynä kellonaikana käyttäjän asettaman ajan perusteella, jota seuraa laitteen automaattisen sammuminen. 1. Kun toiminto ja paistolämpötila on valittu, ja ajastettu paisto on ohjelmoitu, paina ohjelmoidun paiston näppäintä. Vilkkuvat merkkivalot ja ilmestyvät näyttöön yhdessä paiston päättymisen kellonajan kanssa. 2. Paina lisäys- ja vähennysnäppäintä paiston päättymisen kellonajan asettamiseksi. Muutaman sekunnin kuluttua näyttöön ilmestyy valittu toiminto, merkkivalot ja lakkaavat vilkkumasta ja laite jää odottamaan paiston alkamisaikaa. Odotusajan aikana ei ole mahdollista valita muuta paistotoimintoa. 3. Paina ajastetun paiston näppäintä kytkeäksesi äänimerkin pois päältä. 4. Lisätäksesi paistoaikaa, paina lisäysvähennysnäppäimiä. 5. Lisätäksesi paistoaikaa manuaalisessa tavassa (jos esimerkiksi ruoka ei ole riittävän kypsää), paina ajastetun paiston näppäintä. Laite jatkaa normaalia toimintaa edellä valituilla paistoasetuksilla. Turvallisuuden vuoksi ei ole mahdollista asettaa pelkkää paistoajan päättymistä ohjelmoimatta sen kestoaikaa. On suositeltavaa käyttää ohjelmoitua toimintoa paistoissa, jotka vaativat esilämmitettyä laitetta, kuten esimerkiksi pizza tai leivokset. Pidä näppäintä ON/OFF painettuna muutaman sekunnin ajan palataksesi välittömästi stand-by -tilaan. Paistoajan päättyessä näyttöön ilmestyy teksti ja äänimerki ilmoittaa käyttäjälle paiston päättymisestä. 114

17 Käyttö Asetuksien muokkaus Kun merkkivalot ja palavat kiinteänä näytöllä, asetettuja tietoja on mahdollista muuttaa. 1. Paina ajastetun paiston näppäintä. 2. Paina lisäys- ja vähennysnäppäintä uuden paistoajan asettamiseksi. 3. Paina ohjelmoidun paiston näppäintä. 4. Paina lisäys- ja vähennysnäppäintä paiston päättymisen uuden kellonajan asettamiseksi. 3.5 Neuvoja paistamiseen Yleisiä ohjeita Käytä kiertoilmatoimintoa saadaksesi tasaisen poistotuloksen kaikilla tasoilla. Paistoaikaa ei ole mahdollista lyhentää lisäämällä lämpötilaa (ruoka voi olla paistunut ulkoapäin mutta raakaa sisältä). Paiston loputtua, välttääksesi liiallisen kondenssiveden muodostumista uunin sisälasin pinnalle, älä jätä kuumia ruokia uunitilaan. Neuvoja lihan paistamiseen Paistoajat vaihtelevat ruokien paksuuden ja laadun sekä käyttäjän makujen mukaan. Käytä paistien paistoajan mittaamisessa lihamittaria tai paina yksinkertaisesti lihan pintaan lusikalla. Jos se on kiinteä, se on kypsää, muussa tapauksessa paistoa joudutaan jatkamaan vielä muutaman minuutin ajan. Neuvoja grillaukseen ja kiertoilmagrillaukseen Lihojen grillaaminen voidaan suorittaa myös asettamalla lihat kylmään uuniin. Esilämmitystä suositellaan jos paistovaikutusta halutaan muuttaa. Kiertoilmagrillauksessa on suositeltavaa esilämmittää uuni ennen grillausta. Aseta ruoka grillin keskelle. FI 115

18 Käyttö Neuvoja leivonnaisten ja piparien paistamiseen Käytä mieluummin tummia metallisia vuokia, sillä ne absorboivat lämpöä paremmin. Lämpötila ja paistoaika riippuvat taikinan laadusta ja tiiviydestä. Tarkistaaksesi että leivonnainen on sisältä kypsää: paistoajan päätyttyä, työnnä hammastikku leivonnaisen korkeimpaan kohtaan. Jos leivonnainen ei jää kiinni hammastikkuun, se on kypsä. Jos leivonnainen menee kasaan kun se poistetaan uunista, seuraavan paiston yhteydessä vähennä asetettua lämpötilaa noin 10 C ja valitse mahdollisesti pidempi paistoaika. Neuvoja sulatukseen ja kohotukseen Aseta sulatettavat ruoat ilman pakkausta kannettomaan astiaan ja uunin ensimmäiselle tasolle. Vältä ruokien asettamista päällekkäin. Lihan sulattamiseksi käytä toiselle tasolle asetettavaa ritilää ja ensimmäiselle tasolle asetettavaa uuninpeltiä. Tällä tavoin ruoka ei jää kosketuksiin sulatuksessa syntyvän nesteen kanssa. Herkimmät osat voidaan peittää alumiinifoliolla. Hyvää kohotusta varten aseta uunin pohjalle vettä sisältävä astia. Energian säästämiseksi Pysäytä paisto muutama minuutti ennen normaalisti käytettyä aikaa. Paisto jatkuu jäljelle jäävien minuuttien ajan uunin sisälle kertyneellä lämmöllä. Vähennä luukun avaamista minimiin, jotta energian häviämistä voitaisiin estää. Pidä laitteen sisäosa aina puhtaana. (Jos paikalla) Jos pizzalevyä ei käytetä, ota se pois ja aseta sen tilalle kansi. 116

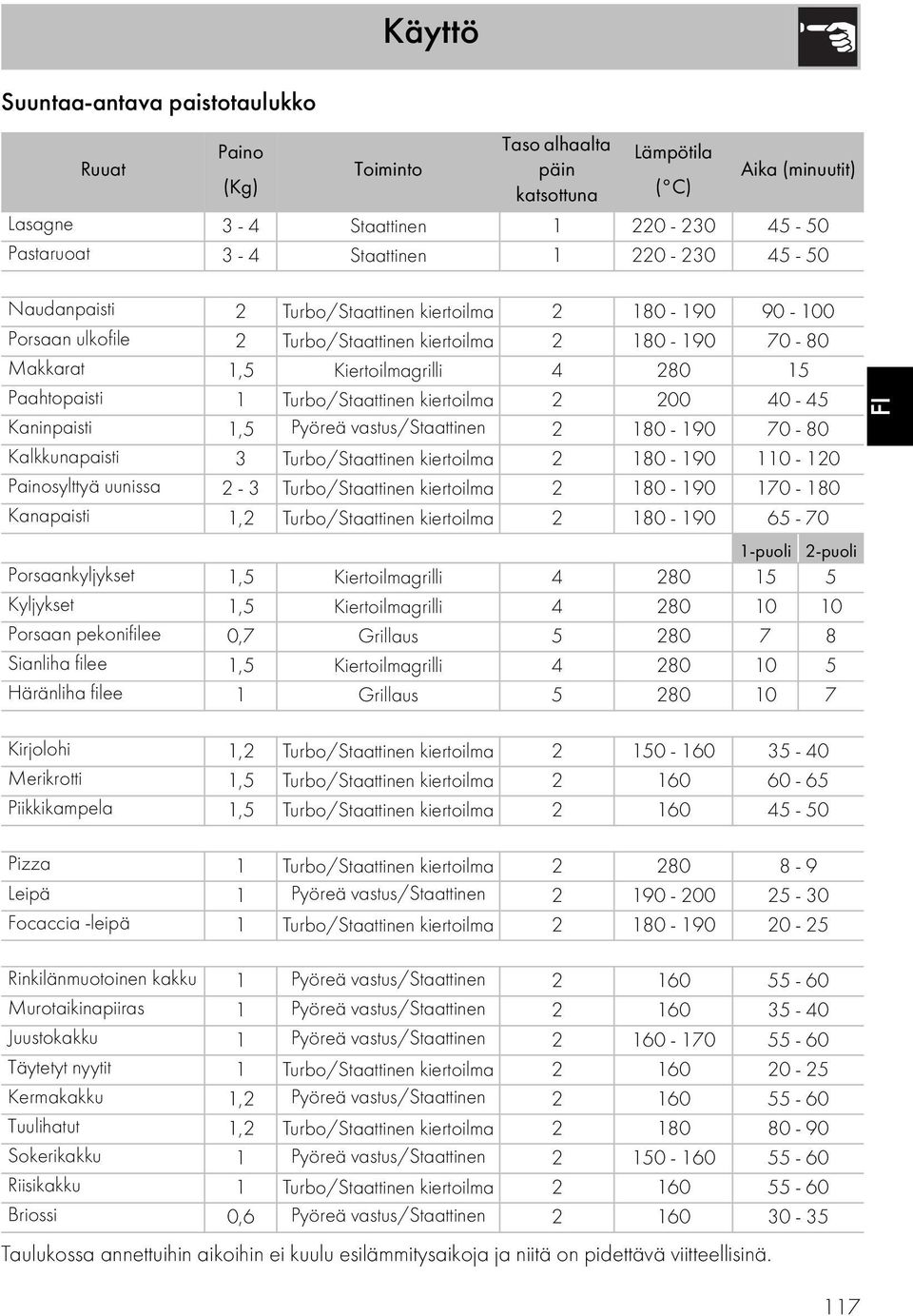

19 Käyttö Suuntaa-antava paistotaulukko Ruuat Paino (Kg) Toiminto Taso alhaalta päin katsottuna Lämpötila ( C) Aika (minuutit) Lasagne 3-4 Staattinen Pastaruoat 3-4 Staattinen Naudanpaisti 2 Turbo/Staattinen kiertoilma Porsaan ulkofile 2 Turbo/Staattinen kiertoilma Makkarat 1,5 Kiertoilmagrilli Paahtopaisti 1 Turbo/Staattinen kiertoilma Kaninpaisti 1,5 Pyöreä vastus/staattinen Kalkkunapaisti 3 Turbo/Staattinen kiertoilma Painosylttyä uunissa 2-3 Turbo/Staattinen kiertoilma Kanapaisti 1,2 Turbo/Staattinen kiertoilma puoli 2-puoli Porsaankyljykset 1,5 Kiertoilmagrilli Kyljykset 1,5 Kiertoilmagrilli Porsaan pekonifilee 0,7 Grillaus Sianliha filee 1,5 Kiertoilmagrilli Häränliha filee 1 Grillaus FI Kirjolohi 1,2 Turbo/Staattinen kiertoilma Merikrotti 1,5 Turbo/Staattinen kiertoilma Piikkikampela 1,5 Turbo/Staattinen kiertoilma Pizza 1 Turbo/Staattinen kiertoilma Leipä 1 Pyöreä vastus/staattinen Focaccia -leipä 1 Turbo/Staattinen kiertoilma Rinkilänmuotoinen kakku 1 Pyöreä vastus/staattinen Murotaikinapiiras 1 Pyöreä vastus/staattinen Juustokakku 1 Pyöreä vastus/staattinen Täytetyt nyytit 1 Turbo/Staattinen kiertoilma Kermakakku 1,2 Pyöreä vastus/staattinen Tuulihatut 1,2 Turbo/Staattinen kiertoilma Sokerikakku 1 Pyöreä vastus/staattinen Riisikakku 1 Turbo/Staattinen kiertoilma Briossi 0,6 Pyöreä vastus/staattinen Taulukossa annettuihin aikoihin ei kuulu esilämmitysaikoja ja niitä on pidettävä viitteellisinä. 117

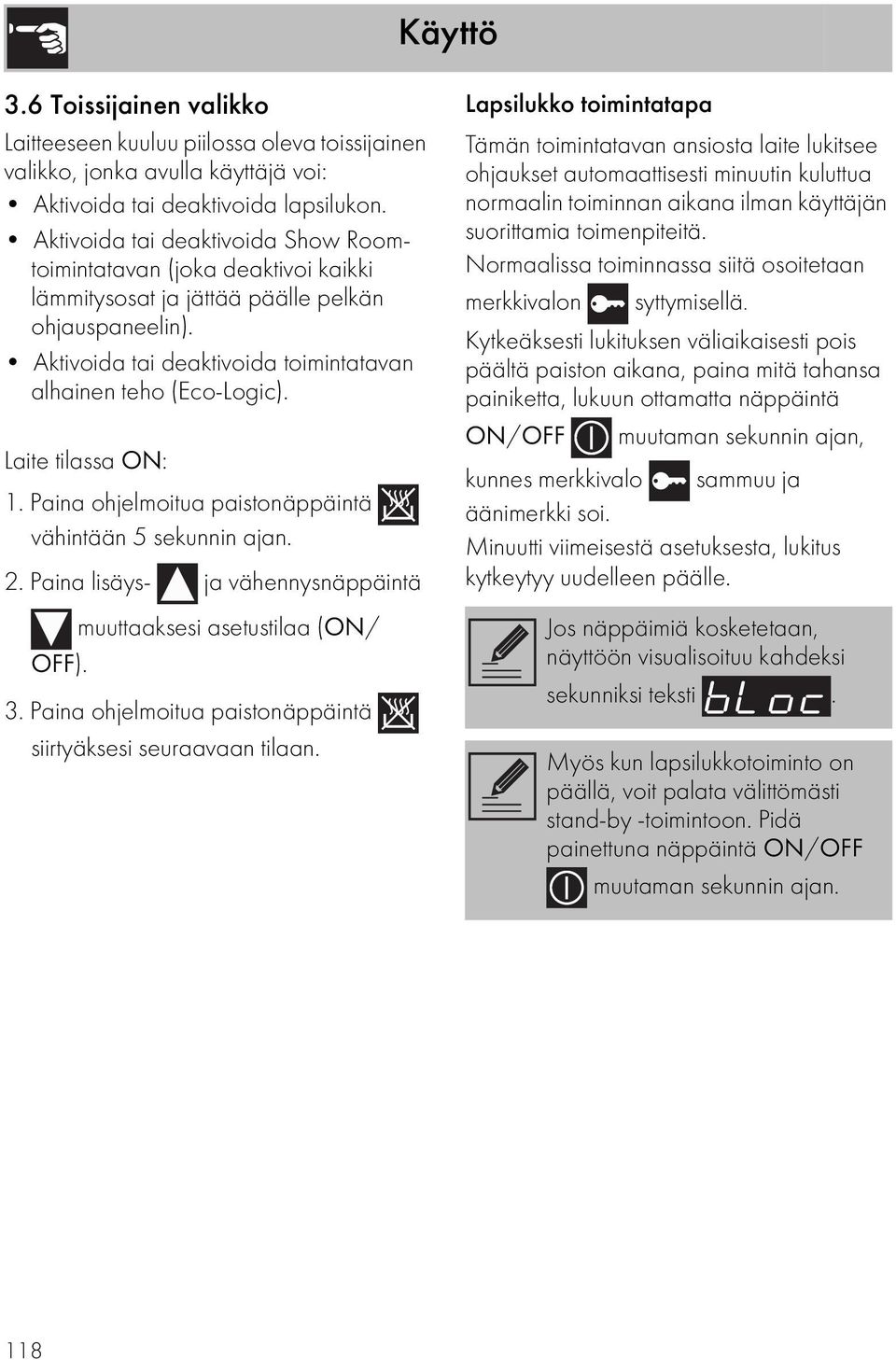

20 Käyttö 3.6 Toissijainen valikko Laitteeseen kuuluu piilossa oleva toissijainen valikko, jonka avulla käyttäjä voi: Aktivoida tai deaktivoida lapsilukon. Aktivoida tai deaktivoida Show Roomtoimintatavan (joka deaktivoi kaikki lämmitysosat ja jättää päälle pelkän ohjauspaneelin). Aktivoida tai deaktivoida toimintatavan alhainen teho (Eco-Logic). Laite tilassa ON: 1. Paina ohjelmoitua paistonäppäintä vähintään 5 sekunnin ajan. 2. Paina lisäys- ja vähennysnäppäintä muuttaaksesi asetustilaa (ON/ OFF). 3. Paina ohjelmoitua paistonäppäintä siirtyäksesi seuraavaan tilaan. Lapsilukko toimintatapa Tämän toimintatavan ansiosta laite lukitsee ohjaukset automaattisesti minuutin kuluttua normaalin toiminnan aikana ilman käyttäjän suorittamia toimenpiteitä. Normaalissa toiminnassa siitä osoitetaan merkkivalon syttymisellä. Kytkeäksesti lukituksen väliaikaisesti pois päältä paiston aikana, paina mitä tahansa painiketta, lukuun ottamatta näppäintä ON/OFF muutaman sekunnin ajan, kunnes merkkivalo sammuu ja äänimerkki soi. Minuutti viimeisestä asetuksesta, lukitus kytkeytyy uudelleen päälle. Jos näppäimiä kosketetaan, näyttöön visualisoituu kahdeksi sekunniksi teksti. Myös kun lapsilukkotoiminto on päällä, voit palata välittömästi stand-by -toimintoon. Pidä painettuna näppäintä ON/OFF muutaman sekunnin ajan. 118

21 Show Room-toimintatapa (vain esittelykäyttöön) Tässä toimintatavassa laite voi kytkeä pois päältä lämmitysosat jättämällä kuitenkin ohjauspanelin päälle. Laitteen normaalia käyttöä varten, tämä toimintatapa on asetettava kohtaan OFF. Jos toimintatapa on päällä, näyttöön syttyy merkkivalo. Käyttö FI Toimintatapa alhainen teho Tämän toimintatavan ansiosta laite voi rajoittaa käytettyä tehoa. Tarkoitettu useiden kodinkoneiden samanaikaiseen käyttöön. HI: normaali teho. LO: alhainen teho. Jos toimintatapa alhainen teho on päällä, esilämmitys- ja paistoajat voivat pidentyä. 119

22 Puhdistus ja hoito 4 Puhdistus ja huolto 4.1 Varoituksia Väärä käyttö Pinnoille syntyvien vahinkojen vaara Älä käytä höyrysuihkeita laitteen puhdistamiseksi. Älä käytä teräsosien tai metallipinnoituksilla käsiteltyjen osien puhdistuksessa (kuten esimerkiksi anodisoinneissa, nikkelöinnissä, kromauksissa) klooria, ammoniakkia tai valkaisuainetta sisältäviä puhdistusaineita. Älä käytä hankaavia tai syövyttäviä puhdistusaineita luukun lasien puhdistamiseen (esim. jauhetuotteita, tahranpoistoaineita ja metallisia sieniä). Älä käytä karkeita ja hankaavia materiaaleja tai teräviä, metallisia lastoja. 4.4 Ruokajäämät Metallisia sieniä tai leikkaavia kaapimia ei saa käyttää missään tapauksessa, sillä ne vahingoittavat pintoja. Käytä normaaleja hankaamattomia tuotteita. Käytä mahdollisesti puisia tai muovisia materiaaleja. Huuhtele huolellisesti ja kuivaa pehmeällä pyyhkeellä tai mikrokuituliinalla. Älä anna sokeripohjaisten tuotteiden kuivua uunin sisäpuolelle (esim. hillo). Jos ne kuivuvat liian pitkän aikaa, ne voivat vaurioittaa uunin suojaavaa pintakerrosta 4.5 Luukun irrottaminen Puhdistustoimenpiteiden helpottamiseksi on suositeltavaa irrottaa luukku ja asettaa se astiapyyhkeen päälle. Irrota luukku toimimalla seuraavasti: 1. Avaa luukku kokonaan ja aseta kaksi tappia kuvassa osoitettujen saranoiden aukkoihin. 4.2 Pintojen puhdistus Pintojen hyvän kunnon säilyttämiseksi ne tulee puhdistaa säännöllisesti aina jokaisen käyttökerran jälkeen. Pintojen tulee antaa jäähtyä ennen niiden puhdistamista. 4.3 Päivittäinen puhdistus Käytä aina ja ainoastaan hankaamattomia erityispuhdistusaineita, jotka eivät sisällä klooripohjaista happoa. Kaada tuotetta kosteaan pyyhkeeseen ja pyyhi pinnat pyyhkeellä, huuhtele huolellisesti ja kuivaa pehmeällä kankaalla tai mikrokuituliinalla. 120

23 Puhdistus ja hoito 2. Tartu kiinni luukun molemmista reunoista kaksin käsin. Nosta sitä yläsuuntaan muodostamalla noin 30 asteen kulman ja vedä se irti. 4.7 Sisälasien irrottaminen Puhdistustoimenpiteiden helpottamiseksi luukun lisälasit voidaan irrottaa. 1. Irrota sisälasi vetämällä takaosaa varovaisesti yläsuuntaan, noudattamalla nuolien osoittamaa suuntaa (1). 2. Vedä lasia sitten etupuolella yläsuuntaan (2). Näin 4 lasiin kiinnitettyä tappia irtoavat paikoiltaan uunin luukusta. FI 3. Asettaaksesi luukun takaisin paikoilleen, aseta saranat tarkoituksenmukaisiin uunissa oleviin aukkoihin ja varmista, että A-urat asettuvat täysin aukkoihin. Laske luukku alasuuntaan ja kun se on asetettu paikoilleen, irrota tapit saranoiden aukoista. 3. Joissakin malleissa on keskilasi. Irrota keskilasi nostamalla sitä yläsuuntaan. 4.6 Luukun lasin puhdistaminen On suositeltavaa pitää luukun laseja aina puhtaina. Käytä kotitalouspaperia. Jos lika on jäänyt kiinni, pese lasi kostealla sienellä ja yleisellä pesuaineella. Käytä vain valmistajan myymiä puhdistusaineita. 121

24 Puhdistus ja hoito 4. Puhdista ulkoinen lasi ja edellä irrotetut lasit. Käytä kotitalouspaperia. Jos lika on jäänyt kiinni, pese lasi kostealla sienellä ja neutraalilla pesuaineella. 4.8 Uunin puhdistaminen sisältä Uuni tulee puhdistaa säännöllisesti ja kylmiltään. Poista kaikki irrotettavat osat. Puhdista uunin ritilät lämpimällä vedellä ja hankaamattomilla puhdistusaineilla, huuhtele ja kuivaa kosteat osat. 5. Aseta lasit takaisin niiden irrotukseen nähden päinvastaisessa järjestyksessä. 6. Aseta sisälasi paikoilleen. Huomioi, että 4 lasiin kiinnitettyä tappia keskittyvät ja kytkeytyvät paikoilleen uunin luukkuun kevyellä painalluksella. On suositeltavaa antaa uunin toimia maksimiteholla noin 15/20 minuutin ajan sen jälkeen kun erityisiä tuotteita on käytetty, jotta mahdolliset jäämät saataisiin poistettua. Puhdistuksen helpottamiseksi irrota luukku. 122

25 Puhdistus ja hoito Ritilöiden/peltien kannattimien irrottaminen Ohjauskiskot irrottamalla sivuseinät voidaan puhdistaa helpommin. Toimenpide tulee suorittaa joka kerta kun automaattista puhdistusjaksoa käytetään (vain joissakin malleissa). Ohjauskiskojen irrottamiseksi: Vedä ohjauskiskoa uunin sisäsuuntaan päin irrottaaksesi sen kiinnikkeestä A ja vedä se sitten irti taakse asetetuista kiinnityskohdista B. Kun edellä kuvatut puhdistustoimenpiteet on suoritettu, aseta ohjauskiskot takaisin paikoilleen. 4.9 Pyrolyysi Pyrolyysi on automaattinen puhdistusmenetelmä korkeaa lämpötilaa käyttämällä, joka poistaa lian. Tämän menetelmän ansiosta uunitila voidaan puhdistaa äärimmäisen helposti. Väärä käyttö Pinnoille syntyvien vahinkojen vaara Poista uunin sisältä edellisistä paistoista jäljelle jääneet suuret ruokajäämät tai valumat. Sammuta keittolieden polttimet tai sähköliedet, jotka on asennettu mahdollisesti uunin päälle. FI Esitoimenpiteet Ennen pyrolyysin käynnistämistä: Puhdista sisälasi normaaleja puhdistustoimenpiteitä käyttämällä. Jos pinttyneitä jäämiä esiintyy, suihkuta uunin puhdistukseen tarkoitettua tuotetta lasiin (tutustu tuotteessa lukeviin varoituksiin); anna tuotteen vaikuttaa 60 minuutin ajan, huuhtele ja kuivaa lasi sitten kotitalouspaperilla tai mikrokuituliinalla. Irrota kaikki lisävarusteet uunin sisältä. Irrota ritilöiden/peltien kannattimet. Irrota yläsuojus (jos paikalla). Sulje luukku. 123

26 Puhdistus ja hoito Pyrolyysin asettaminen Toimintatilassa ON on mahdollista valita toiminto. 1. Paina toiminnon valintanäppäintä. 2. Paina lisäys- ja vähennysnäppäintä, kunnes valitaan toiminto pyrolyysi tai pyrolyysi ECO. 3. Paina ajastetun paiston näppäintä valitun puhdistusjakson (pyrolyysi) vahvistamiseksi. Näytöllä oleva symboli syttyy ja osoittaa, että pyrolyysin kesto voidaan asettaa. 4. Paina lisäys- ja vähennysnäppäintä pyrolyysin kestoajan asettamiseksi 2 tunnin vähimmäisajasta 3 tunnin enimmäisaikaan. (lukuun ottamatta toimintoa, jonka kesto vastaa 2 tuntia). Näytöllä annetaan jäljelle jäävä aika pyrolyysin suorittamiseksi loppuun. Pyrolyysi Noin 1 minuutin kuluttua pyrolyysin alkamisesta, merkkivalo syttyy osoittamaan, että ovea lukitsee laite, joka estää sen avaamista. 5. Pyrolyysin päättyessä näyttöön ilmestyy teksti ja äänimerki ilmoittaa käyttäjälle pyrolyysin päättymisestä. Luukku jää lukkoon, kunnes uunin sisäinen lämpötila laskee turvalliselle tasolle. 6. Odota, että uuni jäähtyy (merkkivalo sammuu) ja pyyhi jäämät uunitilan sisältä kostealla mikrokuituliinalla. Pyrolyysin aikana voi syntyä ikäviä hajuja, jotka johtuvat valmistuksen aikana käytettyjen normaalien öljymäisten aineiden haihtumisesta. Kyseessä on täysin normaali ilmiö, joka häviää ensimmäisen pyrolyysin jälkeen. Pyrolyysin aikana tuulettimet saavat aikaan voimakkaan äänen, joka johtuu niiden lisääntyneestä kiertonopeudesta. Kyseessä on täysin normaali ilmiö, joka edesauttaa lämmön häviämistä. Pyrolyysin lopussa tuuletus jatkuu automaattisesti riittävän ajan, jotta voidaan estää kalusteiden seinämien sekä uunin etupuolen ylikuumenemista. Jos minimiajalla saavutettu pyrolyysin tulos ei ole tyydyttävä, aseta pidempi aika seuraavissa puhdistusjaksoissa. Mitään toimintoa ei voi valita kun oven lukitus on kytkeytynyt. 124

27 Puhdistus ja hoito Ohjelmoidun pyrolyysin asettaminen. Pyrolyysin käynnistymisaika voidaan ohjelmoida muiden paistotoimintojen tapaan. 1. Kun pyrolyysitoiminto on valittu ja kestoaika on asetettu (lukuun ottamatta Eco pyrolyysi), paina ohjelmoidun paiston näppäintä. Vilkkuvat merkkivalot ja ilmestyvät näyttöön yhdessä pyrolyysin päättymisajan kanssa. 2. Paina lisäys- ja vähennysnäppäintä pyrolyysin päättymisajan asettamiseksi. Muutaman sekunnin kuluttua merkkivalot ja lakkaavat vilkkumasta ja laite jää odottamaan pyrolyysin alkamisaikaa Ylimääräinen huolto Jännitteiset osat Sähköiskun vaara. 3. Irrota lampun kansi työkalua käyttämällä (esimerkiksi ruuvimeisseli). 4. Irrota lamppu. Älä koske halogeenilamppua suoraan käsillä, vaan varustaudu eristävällä suojuksella. FI Kytke uunin pääkatkaisin pois päältä. Sisävalon lampun vaihto 1. Irrota kaikki lisävarusteet uunin sisältä. 2. Irrota ritilöiden/peltien kannattimet. 5. Vaihda lamppu tyypiltään samanlaiseen lamppuun (40W). 6. Asenna kansi oikein ja jätä sisälasin ura luukkuun päin. 7. Paina kansi pohjaan siten, että se asettu oikein lampun kannattimeen. 125

28 Puhdistus ja hoito Mitä tehdä, jos.. Näyttö on kokonaan sammunut: Tarkista verkkojännite. Tarkista että mahdollinen ennen laitetta asennettu moninapainen katkaisin on asennossa ON. Laite ei kuumene: Tarkista jos show room -toimintatapa on aktivoitunut (lisätietoja varten ks. kappale Show Room-toimintatapa (vain esittelykäyttöön) ) Ohjaukset eivät toimi: Tarkista jos lapsilukko -toimintatapa on aktivoitunut (lisätietoja varten ks. kappale Lapsilukko toimintatapa ) Automaattisen puhdistusjakson (pyrolyysi) jälkeen ei voida valita mitään toimintoa: Tarkista jos luukun lukitus on kytkeytynyt pois. Päinvastaisessa tapauksessa uuniin kuuluu suojaus, joka ei salli toiminnon valintaa kun luukun lukitus on päällä. Tämä sen vuoksi että uunin sisällä on vielä korkea lämpötila, joka ei salli minkään tyyppistä paistoa. Näytölle ilmestyy teksti Virhe 4 : Luukun lukitus ei ole kytkeytynyt kunnolla, sillä on mahdollista, että luukku on avattu tahattomasti sen aktivoinnin aikana. Sammuta ja käynnistä uuni uudelleen odottamalla muutama minuutti ennen uuden puhdistusjakson valitsemista. Kun luukku avataan kiertoilmatoiminnon aikana, tuuletin pysähtyy: Kyseessä ei ole vika, vaan tuotteen normaali toiminta, joka on hyödyllinen kun ruokia käsitellään paiston aikana, jotta voidaan estää lämmön liiallista ulostuloa. Kun luukku suljetaan, tuuletin jatkaa normaalia toimintaa. Jos ongelma ei ole ratkennut tai jos kyseessä on muunlainen vika, ota yhteys alueella toimivaan huoltokeskukseen. Jos muita virheviestejä ilmestyy Virhe XX: merkitse virheviesti, toiminto ja asetetut lämpötilat muistiin ja ota yhteys alueella toimivaan huoltokeskukseen. 126

29 Asennus 5 Asennus 5.1 Sähkökytkentä Sähkövirta Sähköiskun vaara. Pysyvä kytkentä Kytke syöttölinjaan sijoitettava kaikkinapainen katkaisin, asennukseen liittyvien säätöjen mukaan. Katkaisin on sijoitettava helppopääsyiseen paikkaan laitteen lähelle. Anna sähköliitäntä ammattitaitoisen teknikon tehtäväksi. Sähköjärjestelmän turvallisuusmääräyksien mukainen maadoitus on pakollinen. Kytke pääkatkaisin pois päältä. Yleisiä tietoja Tarkista, että sähköverkon ominaisuudet soveltuvat arvokilvessä annettuihin tietoihin. Tekniset tiedot, sarjanumeron ja merkintä sijaitsevat näkyvällä paikalla laitteessa. Tyyppikilpeä ei saa koskaan irrottaa. Laite toimii V~. Käytä kolminapaista johtoa (johto 3 x 1,5 mm 2, viittaamalla sisäisen johtimen läpimittaan), joka kestää vähintään 90 C lämpötilaa. Suorita maadoitus käyttämällä vähintään 20 mm pidempää johtoa muihin johtoihin nähden. Kytkentä pistokkeella ja pistorasialla Tarkista, että pistoke ja pistorasia ovat saman tyyppisiä. Vältä alentimien, sovittimien tai sivupiirien käyttöä, sillä ne voivat aiheuttaa kuumentumisia tai palaa. 5.2 Johdon vaihto Sähkövirta Sähköiskun vaara. Kytke pääkatkaisin pois päältä. 1. Ruuvaa irti takana olevan suojuksen ruuvit ja irrota suojus päästäksesi liitinrimaan. FI 2. Vaihda johto. 3. Varmista, että johtojen (uuni tai mahdollinen keittotaso) kulkureitti on sellainen, että niiden kosketus laitteeseen voidaan estää. 127

30 Asennus 5.3 Asemointi Painava laite Lististymisestä syntyvä vaara Kiinnitysholkit Irrota holkin korkit, jotka on asetettu uunin etuosaan. Asenna laite kalusteeseen toisen henkilön avulla. Avattuun luukkuun kohdistuva paine Laitteeseen syntyvien vahinkojen vaara Älä käytä luukkua vipuna kun uunia asennetaan kalusteeseen. Älä kohdista avattuun luukkuun liiallista voimaa. Aseta laite upotuskohtaan. Kiinnitä laite kalusteeseen ruuveilla. Laitteen toiminnan aikana kehittyvä lämpö Tulipalovaara Tarkista, että kalusteen materiaali kestää lämpöä. Tarkista, että kalusteessa on vaaditut aukot. Aseta holkkien päälle edellä irrotetut korkit. Virtajohdon asento 128 (takaa katsottuna)

31 Asennus Laitteen mitat (mm) (päältä katsottuna) FI (edestä katsottuna) (sivulta katsottuna) 129

32 Asennus Uppoasennus työtasojen alle (mm) Uppoasennus kaappiin (mm) Varmista, että kalusteen taka-/ alaosassa on noin 60 cm aukko Varmista, että kalusteen ylä-/ takaosassa on noin mm syvä aukko. 130
