3 Innehåll Bruksanvisning för Innehåll 1 Allmän information Förord Avsedd användning Ansvar CE-konformitet Varumärken Service Säkerhetstips Symbolernas betydelse Allmänna säkerhetstips Varnings - och typskyltar Uppackning och montering Justerings och anpassningsmöjligheter Höjd och djup för handtag (alla versioner) Handtag, standard Handtag med universalgrepp Handtag, mini (endast tillgängligt till modell i storl. 1) Handtag, extra höga (uppåtriktade) med underarmsstöd Backspärr Ihopfällning vid transport Tillbehör Förvaringskorg Handbroms Höft- och bäckenstöd Tippskydd Länkhjul, svängningslås Släpbroms Sits Sling Seat Skötseltips Återanvändning / avfallshantering Tips angående återanvändning Tips angående avfallshanteringen Tekniska data...24 Sida Ottobock 3

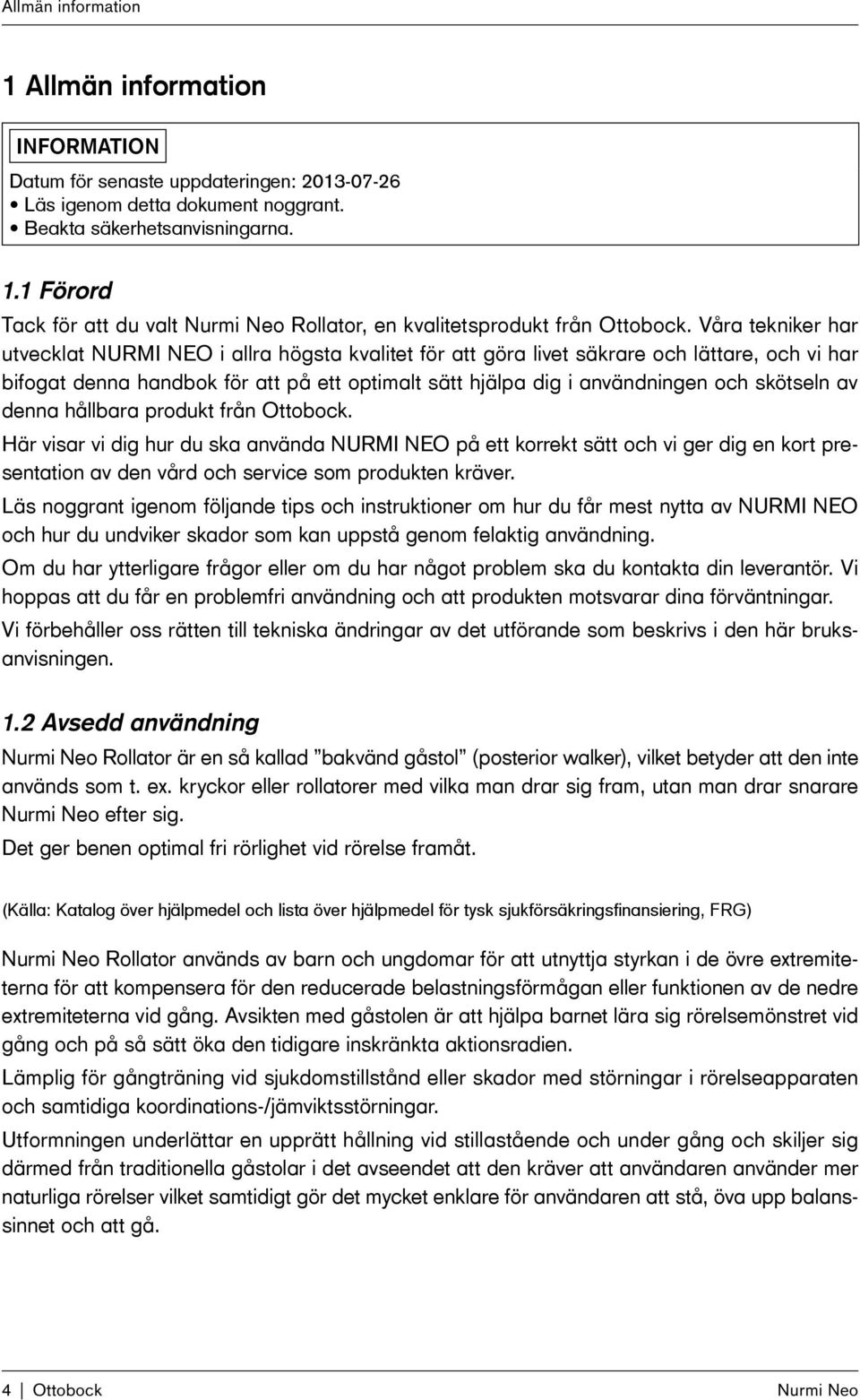

4 Allmän information 1 Allmän information INFORMATION Datum för senaste uppdateringen: Läs igenom detta dokument noggrant. Beakta säkerhetsanvisningarna. 1.1 Förord Tack för att du valt Rollator, en kvalitetsprodukt från Ottobock. Våra tekniker har utvecklat NURMI NEO i allra högsta kvalitet för att göra livet säkrare och lättare, och vi har bifogat denna handbok för att på ett optimalt sätt hjälpa dig i användningen och skötseln av denna hållbara produkt från Ottobock. Här visar vi dig hur du ska använda NURMI NEO på ett korrekt sätt och vi ger dig en kort presentation av den vård och service som produkten kräver. Läs noggrant igenom följande tips och instruktioner om hur du får mest nytta av NURMI NEO och hur du undviker skador som kan uppstå genom felaktig användning. Om du har ytterligare frågor eller om du har något problem ska du kontakta din leverantör. Vi hoppas att du får en problemfri användning och att produkten motsvarar dina förväntningar. Vi förbehåller oss rätten till tekniska ändringar av det utförande som beskrivs i den här bruksanvisningen. 1.2 Avsedd användning Rollator är en så kallad bakvänd gåstol (posterior walker), vilket betyder att den inte används som t. ex. kryckor eller rollatorer med vilka man drar sig fram, utan man drar snarare efter sig. Det ger benen optimal fri rörlighet vid rörelse framåt. (Källa: Katalog över hjälpmedel och lista över hjälpmedel för tysk sjukförsäkringsfinansiering, FRG) Rollator används av barn och ungdomar för att utnyttja styrkan i de övre extremiteterna för att kompensera för den reducerade belastningsförmågan eller funktionen av de nedre extremiteterna vid gång. Avsikten med gåstolen är att hjälpa barnet lära sig rörelsemönstret vid gång och på så sätt öka den tidigare inskränkta aktionsradien. Lämplig för gångträning vid sjukdomstillstånd eller skador med störningar i rörelseapparaten och samtidiga koordinations-/jämviktsstörningar. Utformningen underlättar en upprätt hållning vid stillastående och under gång och skiljer sig därmed från traditionella gåstolar i det avseendet att den kräver att användaren använder mer naturliga rörelser vilket samtidigt gör det mycket enklare för användaren att stå, öva upp balanssinnet och att gå. 4 Ottobock

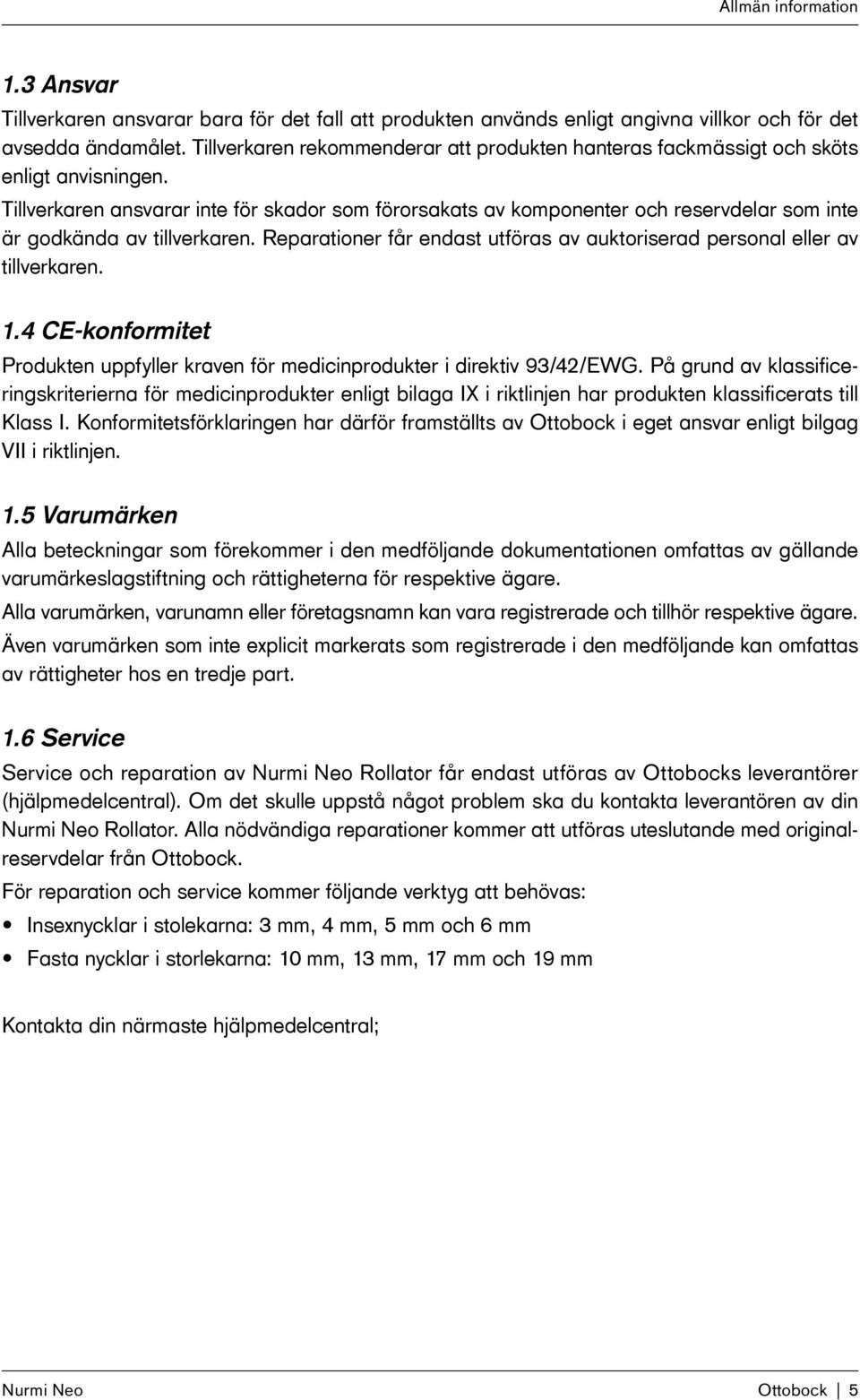

5 Allmän information 1.3 Ansvar Tillverkaren ansvarar bara för det fall att produkten används enligt angivna villkor och för det avsedda ändamålet. Tillverkaren rekommenderar att produkten hanteras fackmässigt och sköts enligt anvisningen. Tillverkaren ansvarar inte för skador som förorsakats av komponenter och reservdelar som inte är godkända av tillverkaren. Reparationer får endast utföras av auktoriserad personal eller av tillverkaren. 1.4 CE-konformitet Produkten uppfyller kraven för medicinprodukter i direktiv 93/42/EWG. På grund av klassificeringskriterierna för medicinprodukter enligt bilaga IX i riktlinjen har produkten klassificerats till Klass I. Konformitetsförklaringen har därför framställts av Ottobock i eget ansvar enligt bilgag VII i riktlinjen. 1.5 Varumärken Alla beteckningar som förekommer i den medföljande dokumentationen omfattas av gällande varumärkeslagstiftning och rättigheterna för respektive ägare. Alla varumärken, varunamn eller företagsnamn kan vara registrerade och tillhör respektive ägare. Även varumärken som inte explicit markerats som registrerade i den medföljande kan omfattas av rättigheter hos en tredje part. 1.6 Service Service och reparation av Rollator får endast utföras av Ottobocks leverantörer (hjälpmedelcentral). Om det skulle uppstå något problem ska du kontakta leverantören av din Rollator. Alla nödvändiga reparationer kommer att utföras uteslutande med originalreservdelar från Ottobock. För reparation och service kommer följande verktyg att behövas: Insexnycklar i stolekarna: 3 mm, 4 mm, 5 mm och 6 mm Fasta nycklar i storlekarna: 10 mm, 13 mm, 17 mm och 19 mm Kontakta din närmaste hjälpmedelcentral; Ottobock 5

6 Säkerhetstips 2 Säkerhetstips 2.1 Symbolernas betydelse VARNING Varningshänvisning beträffande möjliga svåra olycks- och skaderisker. Varningshänvisning beträffande möjliga olycks- och skaderisker. OBS! Varningshänvisning beträffande möjliga tekniska skador. INFORMATION Tips angående handhavande, tips för service-personal. 2.2 Allmänna säkerhetstips INFORMATION Börja med att läsa bruksanvisningen! Innan du börjar använda produkten är det viktigt att du gör dig bekant med handhavande och funktion av produkten genom att du uppmärksamt läser igenom denna bruksanvisning och övar tillsammans med barnet. Du är ansvarig för ditt barns säkerhet. Ditt barns säkerhet kan komma att äventryras om dessa säkerhetstips inte efterföljs. Trots detta är det viktigt att poängtera att det är omöjligt att skydda sig och täcka alla möjliga tänkbara förutsättningar och omständigheter angående oförutsedda situationer och händelser som skulle kunna inträffa. VARNING Risk för kvävning. Se upp så att förpackningsmaterialet inte hamnar i händerna på barnen. Plastmaterial i förpackningen kan utgöra en risk för kvävning! Faror vid utebliven kontroll av funktionsdugligheten. Med intresse för ditt barns säkerhet är det av största vikt att kontrollera funktionsdugligheten för denna terapiprodukt före varje användningstillfälle. Fallrisk. är en terapeutisk produkt och får endast användas under uppsikt. Ditt barn ska aldrig befinna sig utan uppsikt med rollatorn. Fara vid körning/parkering Skaderisk genom otillåten användning. Denna produkt får endast användas på fast och jämnt underlag. Tipprisk orsakad av otillåten användning. Handtaget får inte användas som sitsyta. Tipprisk vid förskjutning av tyngdpunkten. Se till att ditt barn inte lutar sig för långt ut från när denne sträcker sig efter föremål (som befinner sig framför, vid sidan av eller bakom rollatorn). En för kraftig förskjutning av tyngdpunkten skulle kunna orsaka att rollatorn välter. 6 Ottobock

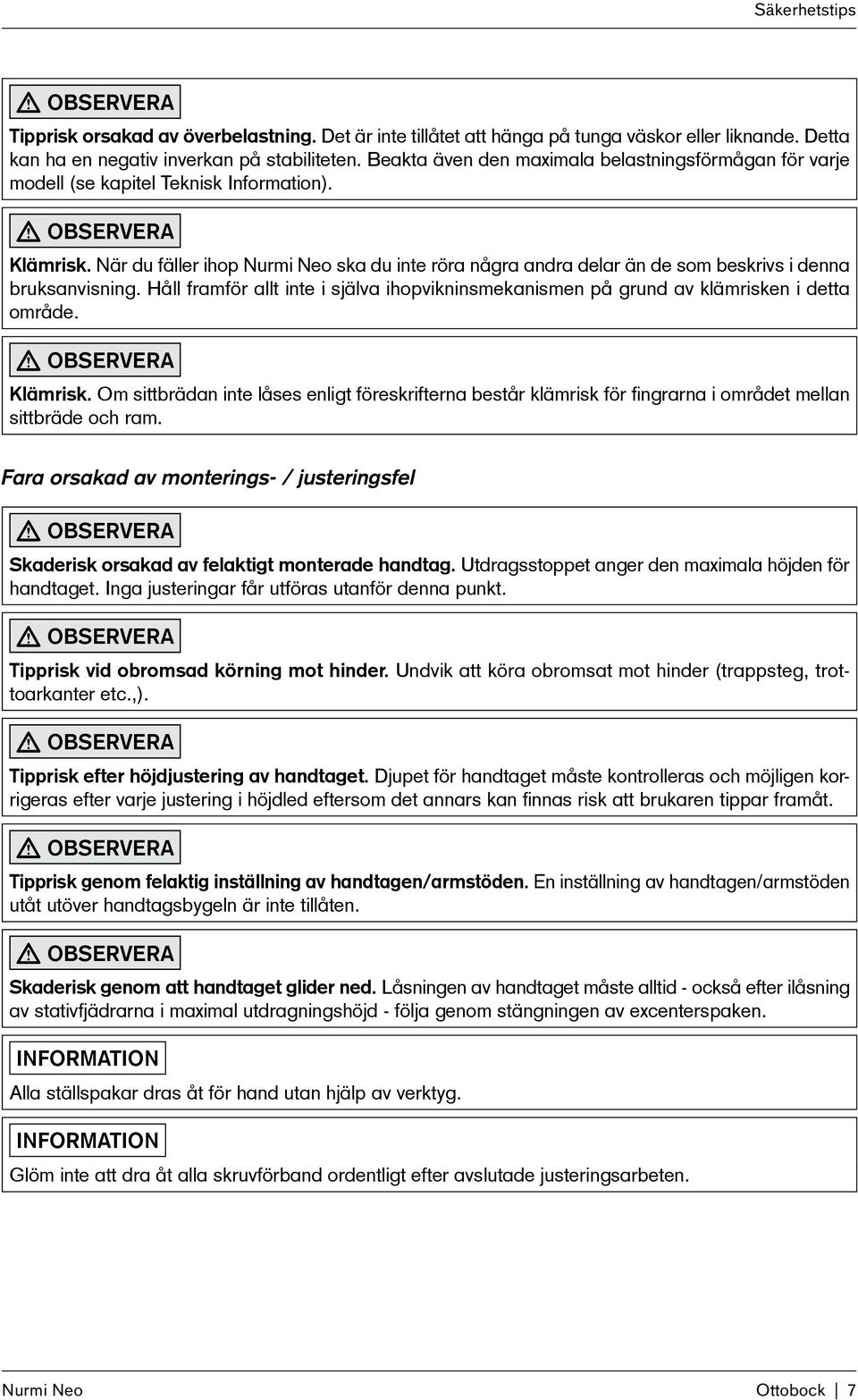

7 Säkerhetstips Tipprisk orsakad av överbelastning. Det är inte tillåtet att hänga på tunga väskor eller liknande. Detta kan ha en negativ inverkan på stabiliteten. Beakta även den maximala belastningsförmågan för varje modell (se kapitel Teknisk Information). Klämrisk. När du fäller ihop ska du inte röra några andra delar än de som beskrivs i denna bruksanvisning. Håll framför allt inte i själva ihopvikninsmekanismen på grund av klämrisken i detta område. Klämrisk. Om sittbrädan inte låses enligt föreskrifterna består klämrisk för fingrarna i området mellan sittbräde och ram. Fara orsakad av monterings- / justeringsfel Skaderisk orsakad av felaktigt monterade handtag. Utdragsstoppet anger den maximala höjden för handtaget. Inga justeringar får utföras utanför denna punkt. Tipprisk vid obromsad körning mot hinder. Undvik att köra obromsat mot hinder (trappsteg, trottoarkanter etc.,). Tipprisk efter höjdjustering av handtaget. Djupet för handtaget måste kontrolleras och möjligen korrigeras efter varje justering i höjdled eftersom det annars kan finnas risk att brukaren tippar framåt. Tipprisk genom felaktig inställning av handtagen/armstöden. En inställning av handtagen/armstöden utåt utöver handtagsbygeln är inte tillåten. Skaderisk genom att handtaget glider ned. Låsningen av handtaget måste alltid - också efter ilåsning av stativfjädrarna i maximal utdragningshöjd - följa genom stängningen av excenterspaken. INFORMATION Alla ställspakar dras åt för hand utan hjälp av verktyg. INFORMATION Glöm inte att dra åt alla skruvförband ordentligt efter avslutade justeringsarbeten. Ottobock 7

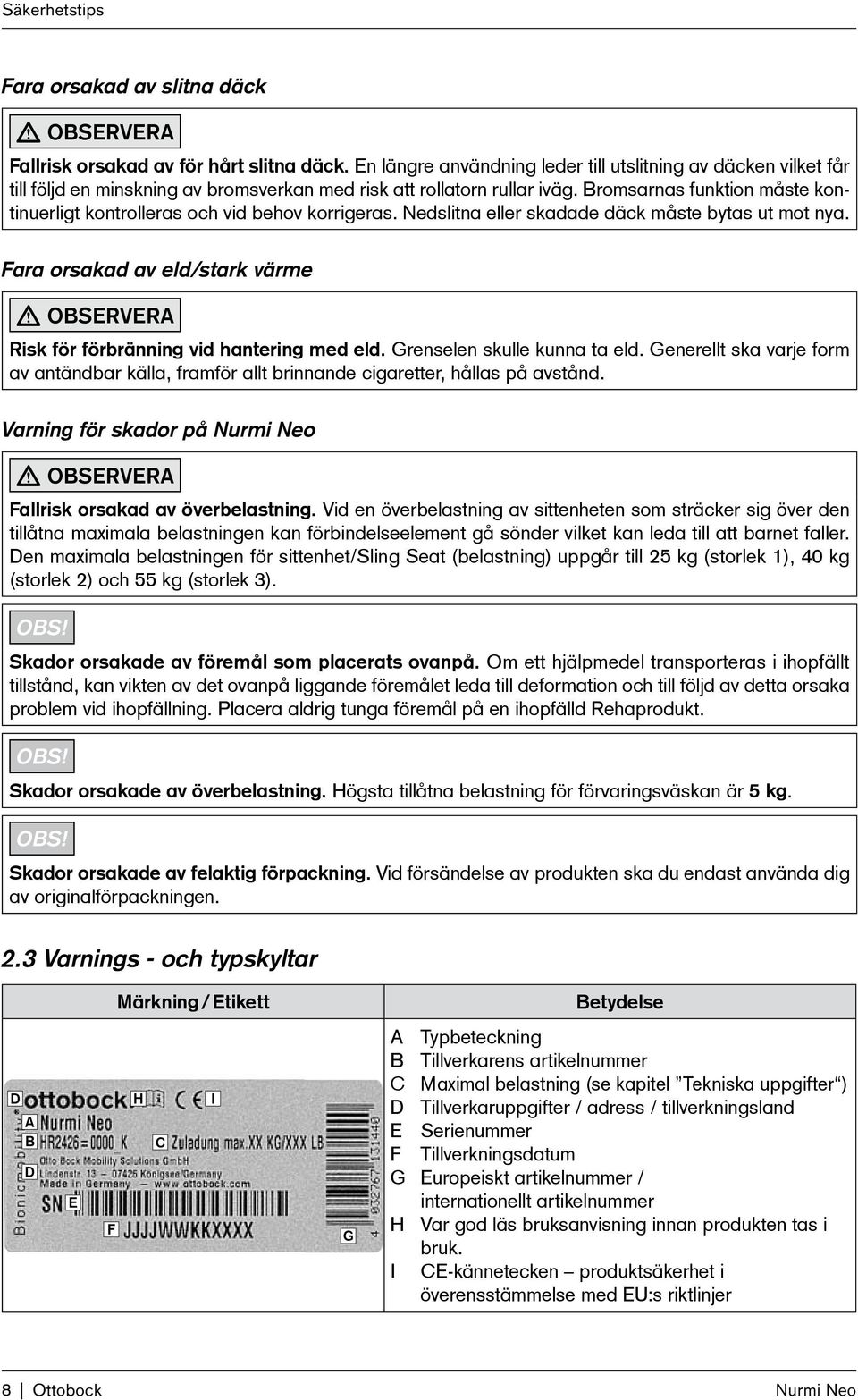

8 Säkerhetstips Fara orsakad av slitna däck Fallrisk orsakad av för hårt slitna däck. En längre användning leder till utslitning av däcken vilket får till följd en minskning av bromsverkan med risk att rollatorn rullar iväg. Bromsarnas funktion måste kontinuerligt kontrolleras och vid behov korrigeras. Nedslitna eller skadade däck måste bytas ut mot nya. Fara orsakad av eld/stark värme Risk för förbränning vid hantering med eld. Grenselen skulle kunna ta eld. Generellt ska varje form av antändbar källa, framför allt brinnande cigaretter, hållas på avstånd. Varning för skador på Fallrisk orsakad av överbelastning. Vid en överbelastning av sittenheten som sträcker sig över den tillåtna maximala belastningen kan förbindelseelement gå sönder vilket kan leda till att barnet faller. Den maximala belastningen för sittenhet/sling Seat (belastning) uppgår till 25 kg (storlek 1), 40 kg (storlek 2) och 55 kg (storlek 3). OBS! Skador orsakade av föremål som placerats ovanpå. Om ett hjälpmedel transporteras i ihopfällt tillstånd, kan vikten av det ovanpå liggande föremålet leda till deformation och till följd av detta orsaka problem vid ihopfällning. Placera aldrig tunga föremål på en ihopfälld Rehaprodukt. OBS! Skador orsakade av överbelastning. Högsta tillåtna belastning för förvaringsväskan är 5 kg. OBS! Skador orsakade av felaktig förpackning. Vid försändelse av produkten ska du endast använda dig av originalförpackningen. 2.3 Varnings - och typskyltar A B D Märkning / Etikett D H I E F C G Betydelse A Typbeteckning B Tillverkarens artikelnummer C Maximal belastning (se kapitel Tekniska uppgifter ) D Tillverkaruppgifter / adress / tillverkningsland E Serienummer F Tillverkningsdatum G Europeiskt artikelnummer / internationellt artikelnummer H Var god läs bruksanvisning innan produkten tas i bruk. I CE-kännetecken produktsäkerhet i överensstämmelse med EU:s riktlinjer 8 Ottobock

9 Uppackning och montering Märkning / Etikett A B C D E Betydelse Varningshänvisning beträffande möjliga skaderisker: A Körning i branta uppförs- nedförslut ej tillåten. Parkera inte rullstolen där underlaget lutar. B Använd endast rullstolen på plant och jämnt underlag. C Läs igenom bruksanvisningen innan rullstolen tas i bruk. D Använd endast rullstolen under uppsikt. Barn får aldrig lämnas utan uppsikt i- eller i närheten av rullstolen. E Detta rehabilitations-hjälpmedel är endast avsett för en användning inomhus. 3 Uppackning och montering I originalförpackningen finner du följande komponenter: Grundram ihopvikt Handtag Tillbehör allt efter beställning (delvis förmonterade) För monteringen av Ergonomic Walkers går du tillväga på följande vis: Börja med att försiktigt ta bort transportskyddet och förpackningsmaterialet och lägg delarna på golvet (bild 1). Ta tag i grundramen bakom framhjulen (bild 2) och fäll upp så som visas på bilden ovan. 1 2 Dra åt ställskruvarna (bild 3) på båda sidor efter uppfällningen. Fäll upp handtaget (bild 4) och placera därefter handtaget i den uppfällda grundramen (bild 5). Tryck in spärrfjädrarna (utdragningsstoppen) när handtaget sticks in i ramen (bild 6). Infoga handtaget så långt som möjligt in i ramen, tills utdragsstoppet klickar på plats på vänster och höger sida (bild 7). Ottobock 9

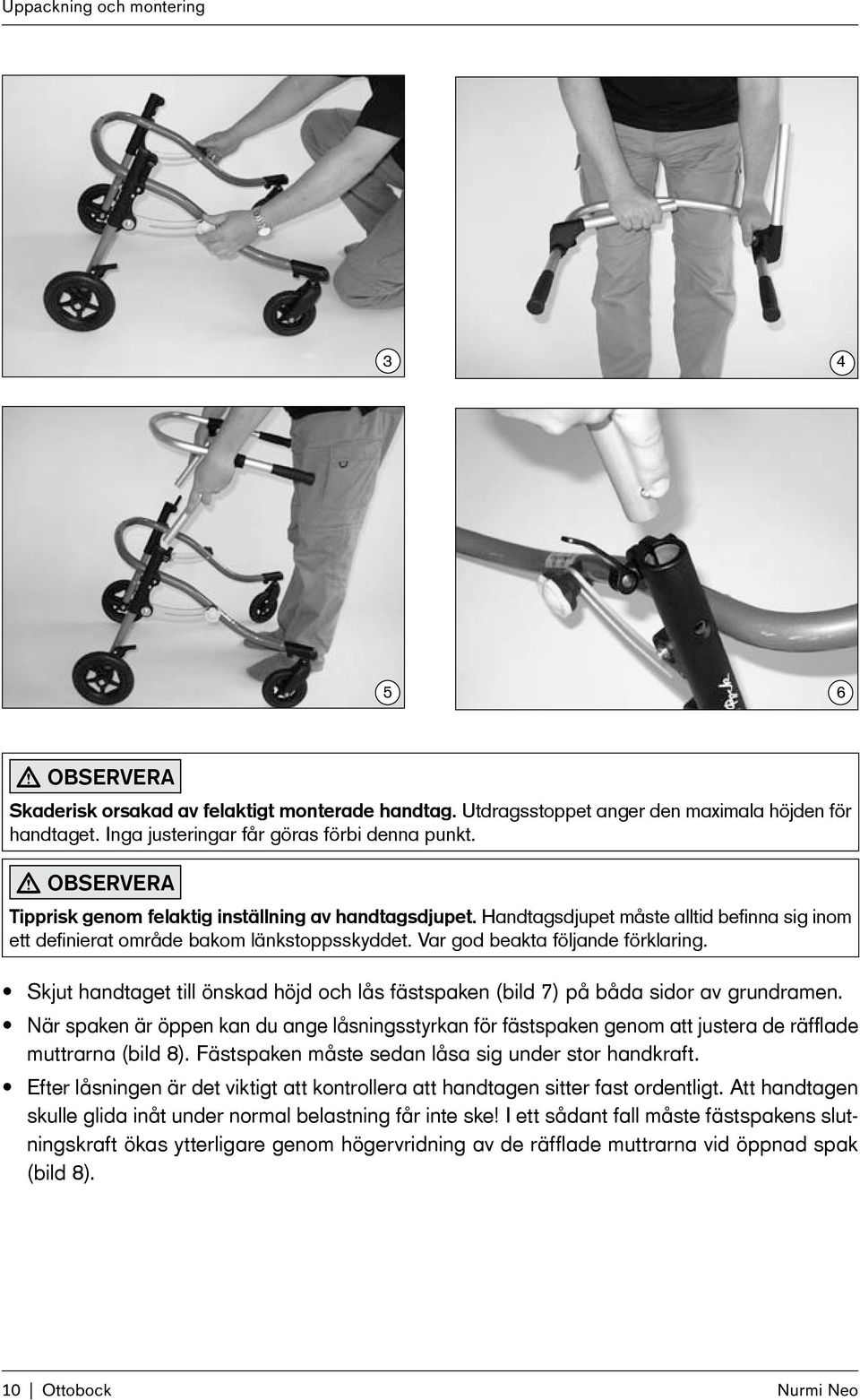

10 Uppackning och montering Skaderisk orsakad av felaktigt monterade handtag. Utdragsstoppet anger den maximala höjden för handtaget. Inga justeringar får göras förbi denna punkt. Tipprisk genom felaktig inställning av handtagsdjupet. Handtagsdjupet måste alltid befinna sig inom ett definierat område bakom länkstoppsskyddet. Var god beakta följande förklaring. Skjut handtaget till önskad höjd och lås fästspaken (bild 7) på båda sidor av grundramen. När spaken är öppen kan du ange låsningsstyrkan för fästspaken genom att justera de räfflade muttrarna (bild 8). Fästspaken måste sedan låsa sig under stor handkraft. Efter låsningen är det viktigt att kontrollera att handtagen sitter fast ordentligt. Att handtagen skulle glida inåt under normal belastning får inte ske! I ett sådant fall måste fästspakens slutningskraft ökas ytterligare genom högervridning av de räfflade muttrarna vid öppnad spak (bild 8). 10 Ottobock

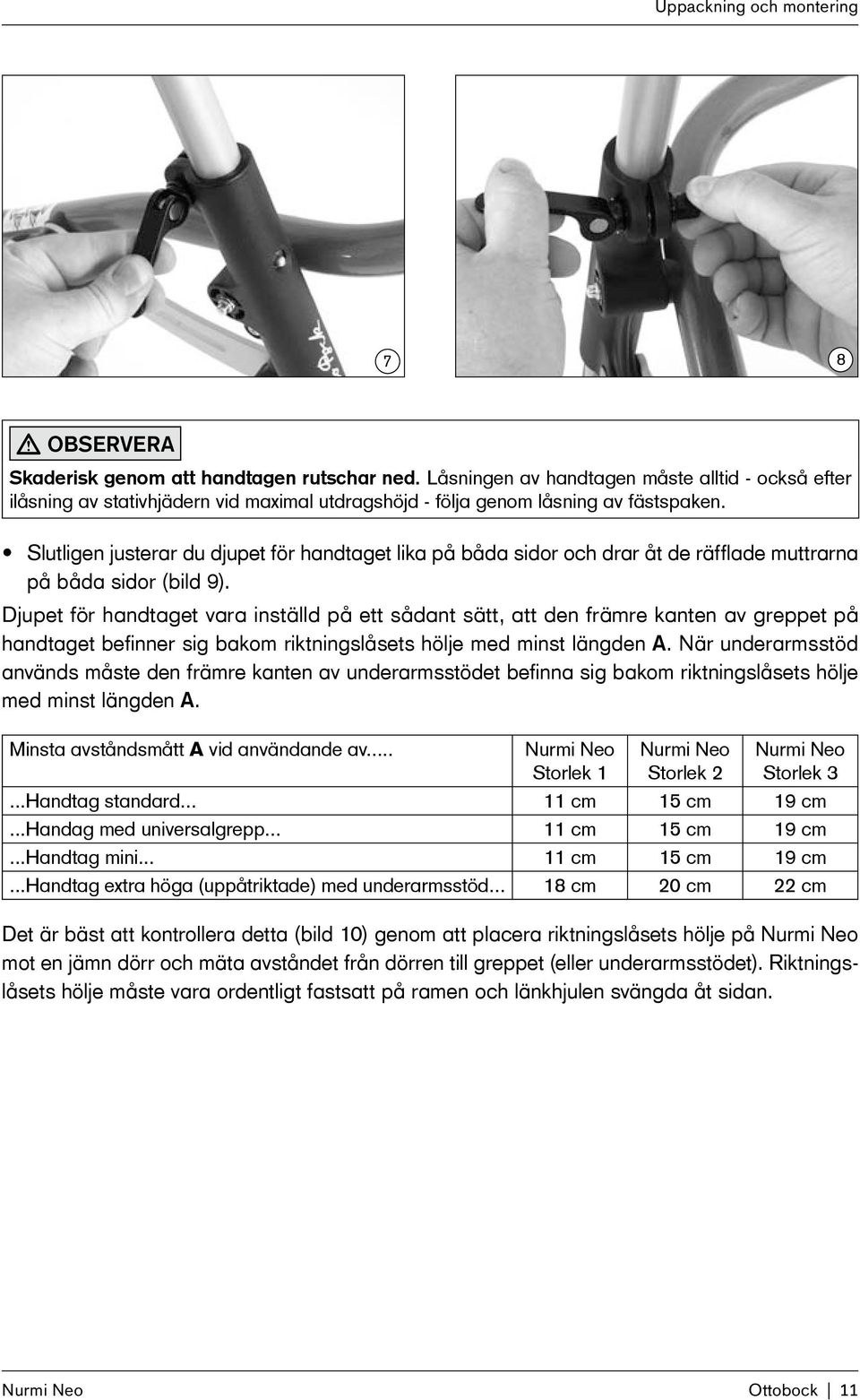

11 Uppackning och montering 7 8 Skaderisk genom att handtagen rutschar ned. Låsningen av handtagen måste alltid - också efter ilåsning av stativhjädern vid maximal utdragshöjd - följa genom låsning av fästspaken. Slutligen justerar du djupet för handtaget lika på båda sidor och drar åt de räfflade muttrarna på båda sidor (bild 9). Djupet för handtaget vara inställd på ett sådant sätt, att den främre kanten av greppet på handtaget befinner sig bakom riktningslåsets hölje med minst längden A. När underarmsstöd används måste den främre kanten av underarmsstödet befinna sig bakom riktningslåsets hölje med minst längden A. Minsta avståndsmått A vid användande av... Storlek 1 Storlek 2 Storlek 3...Handtag standard cm 15 cm 19 cm...handag med universalgrepp cm 15 cm 19 cm...handtag mini cm 15 cm 19 cm...handtag extra höga (uppåtriktade) med underarmsstöd cm 20 cm 22 cm Det är bäst att kontrollera detta (bild 10) genom att placera riktningslåsets hölje på mot en jämn dörr och mäta avståndet från dörren till greppet (eller underarmsstödet). Riktningslåsets hölje måste vara ordentligt fastsatt på ramen och länkhjulen svängda åt sidan. Ottobock 11

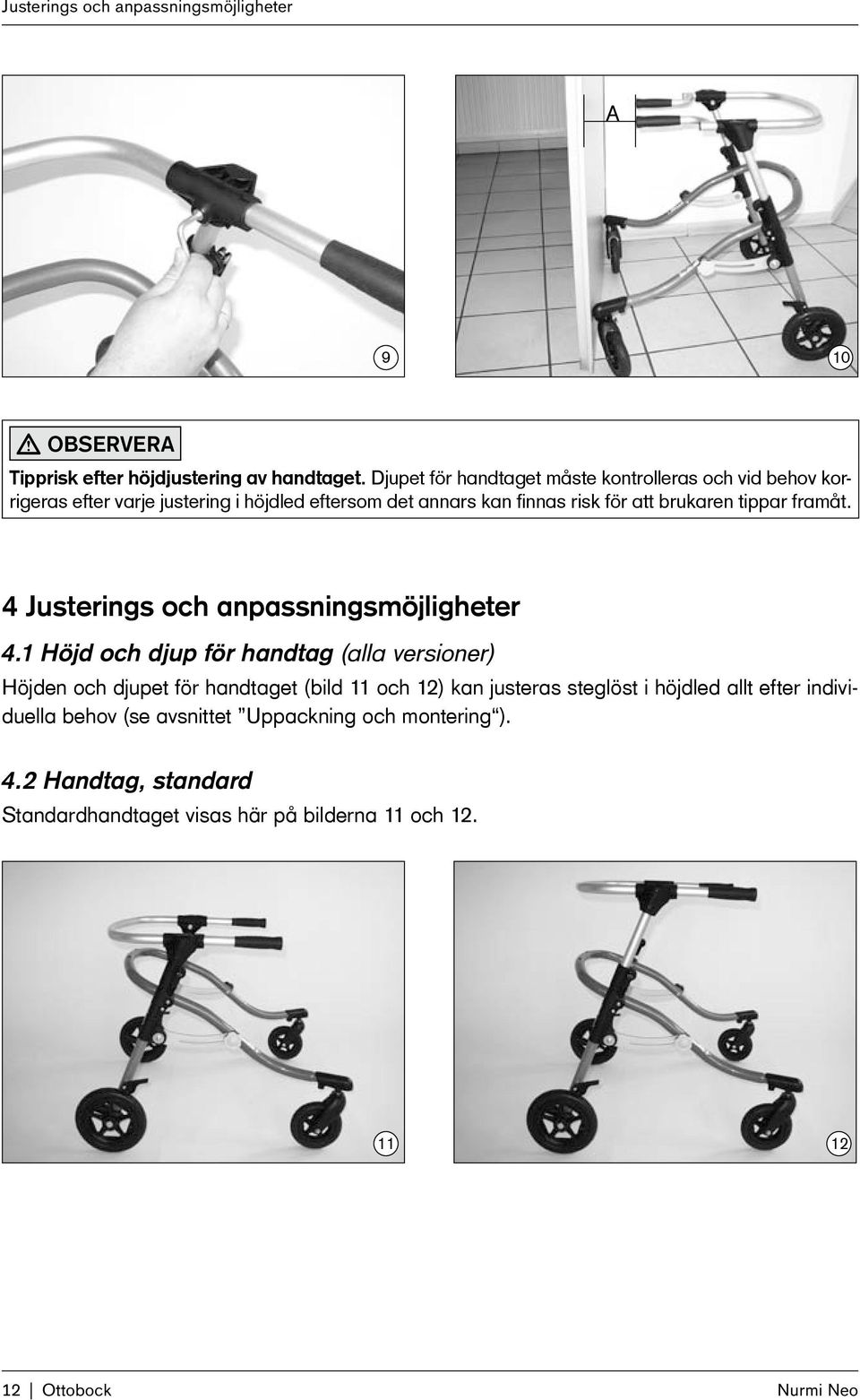

12 Justerings och anpassningsmöjligheter A 9 10 Tipprisk efter höjdjustering av handtaget. Djupet för handtaget måste kontrolleras och vid behov korrigeras efter varje justering i höjdled eftersom det annars kan finnas risk för att brukaren tippar framåt. 4 Justerings och anpassningsmöjligheter 4.1 Höjd och djup för handtag (alla versioner) Höjden och djupet för handtaget (bild 11 och 12) kan justeras steglöst i höjdled allt efter individuella behov (se avsnittet Uppackning och montering ). 4.2 Handtag, standard Standardhandtaget visas här på bilderna 11 och Ottobock

13 Justerings och anpassningsmöjligheter 4.3 Handtag med universalgrepp Genom att lossa på skruvarna kan du rotera båda handtagen (bild 13) och därigenom justera avståndet mellan handtagen så väl som höjden för handtagen (se mer under Teknisk specifikation). Du får endast justera handtagen inom det område som visas här på bild 14. Efter avslutad justering drar du åt skruvförbanden igen Tipprisk orsakad av felaktig inställning av handtagen. En justering av de justerbara handtagen till ett område som befinner sig utanför det angivna området är inte tillåtet eftersom tipprisken då ökar. 4.4 Handtag, mini (endast tillgängligt till modell i storl. 1) Minihandtagen (bild 15) möjliggör speciellt låg grepphöjd och ett kort avstånd mellan handtagen. Justeringen av handtagen sker enligt beskrivningen under Universalgrepp. Greppen får inte vara riktade uppåt. Tipprisk orsakad av fel inställning på handtagen. Att vända handtagen uppåt är inte tillåtet. 4.5 Handtag, extra höga (uppåtriktade) med underarmsstöd Underarmsstöden med vertikala handgrepp har skapats för användare som inte kan stödja sig själva med utsträckta armar och som känner sig säkrare med underarmarna som stöd. Höjden för underarmsstöden och de vertikala handgreppen kan justeras tillsammans med handtaget. Efter att ha lossat på skruven (bild 17, pos. B) kan vinkeln och djupet för handgreppet (bild 17, A) justeras. Djupet för underarmsstödet kan också ändras efter att ha tagit bort den avtagbara polstringen (bild 16, pos. A) och lossat på skruven (bild 16, pos. B). Avståndet mellan underarmsdynan och handtaget ska ställas in på ett sådant sätt att det inte uppstår ett hårt tryck någonstans eller att användaren kan drabbas av kramper. Ottobock 13

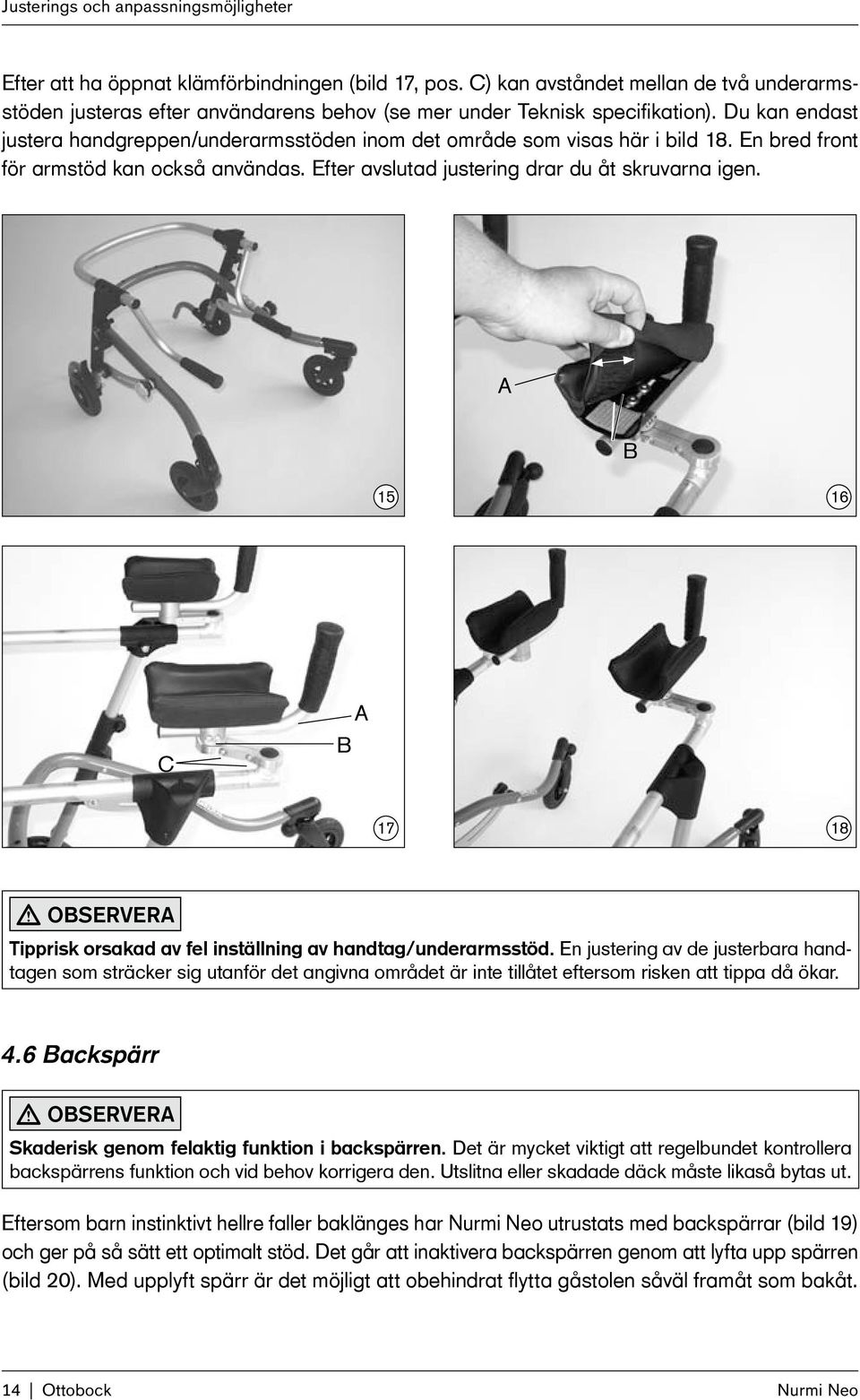

14 Justerings och anpassningsmöjligheter Efter att ha öppnat klämförbindningen (bild 17, pos. C) kan avståndet mellan de två underarmsstöden justeras efter användarens behov (se mer under Teknisk specifikation). Du kan endast justera handgreppen/underarmsstöden inom det område som visas här i bild 18. En bred front för armstöd kan också användas. Efter avslutad justering drar du åt skruvarna igen. A B C B A Tipprisk orsakad av fel inställning av handtag/underarmsstöd. En justering av de justerbara handtagen som sträcker sig utanför det angivna området är inte tillåtet eftersom risken att tippa då ökar. 4.6 Backspärr Skaderisk genom felaktig funktion i backspärren. Det är mycket viktigt att regelbundet kontrollera backspärrens funktion och vid behov korrigera den. Utslitna eller skadade däck måste likaså bytas ut. Eftersom barn instinktivt hellre faller baklänges har utrustats med backspärrar (bild 19) och ger på så sätt ett optimalt stöd. Det går att inaktivera backspärren genom att lyfta upp spärren (bild 20). Med upplyft spärr är det möjligt att obehindrat flytta gåstolen såväl framåt som bakåt. 14 Ottobock

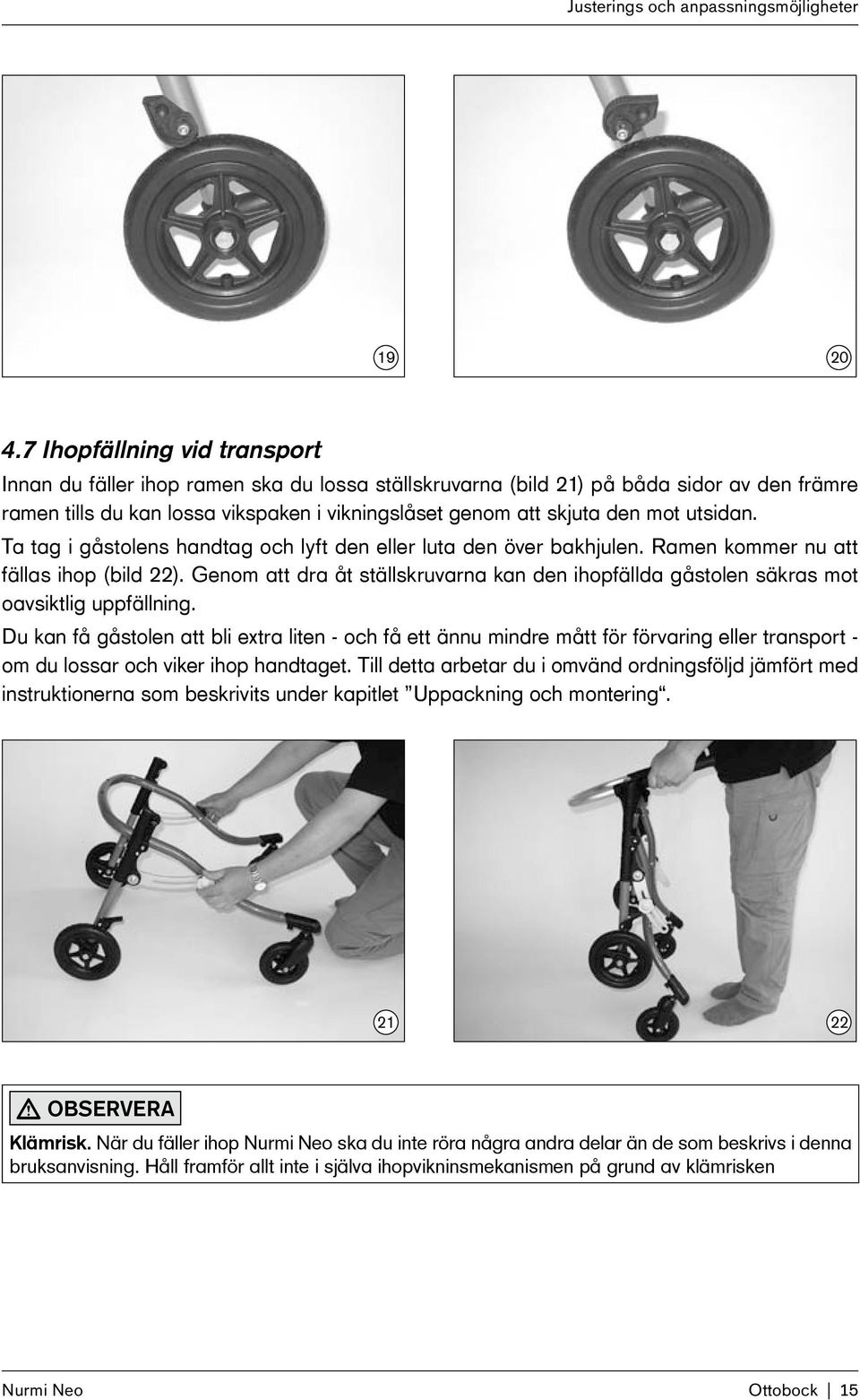

15 Justerings och anpassningsmöjligheter Ihopfällning vid transport Innan du fäller ihop ramen ska du lossa ställskruvarna (bild 21) på båda sidor av den främre ramen tills du kan lossa vikspaken i vikningslåset genom att skjuta den mot utsidan. Ta tag i gåstolens handtag och lyft den eller luta den över bakhjulen. Ramen kommer nu att fällas ihop (bild 22). Genom att dra åt ställskruvarna kan den ihopfällda gåstolen säkras mot oavsiktlig uppfällning. Du kan få gåstolen att bli extra liten - och få ett ännu mindre mått för förvaring eller transport - om du lossar och viker ihop handtaget. Till detta arbetar du i omvänd ordningsföljd jämfört med instruktionerna som beskrivits under kapitlet Uppackning och montering Klämrisk. När du fäller ihop ska du inte röra några andra delar än de som beskrivs i denna bruksanvisning. Håll framför allt inte i själva ihopvikninsmekanismen på grund av klämrisken Ottobock 15

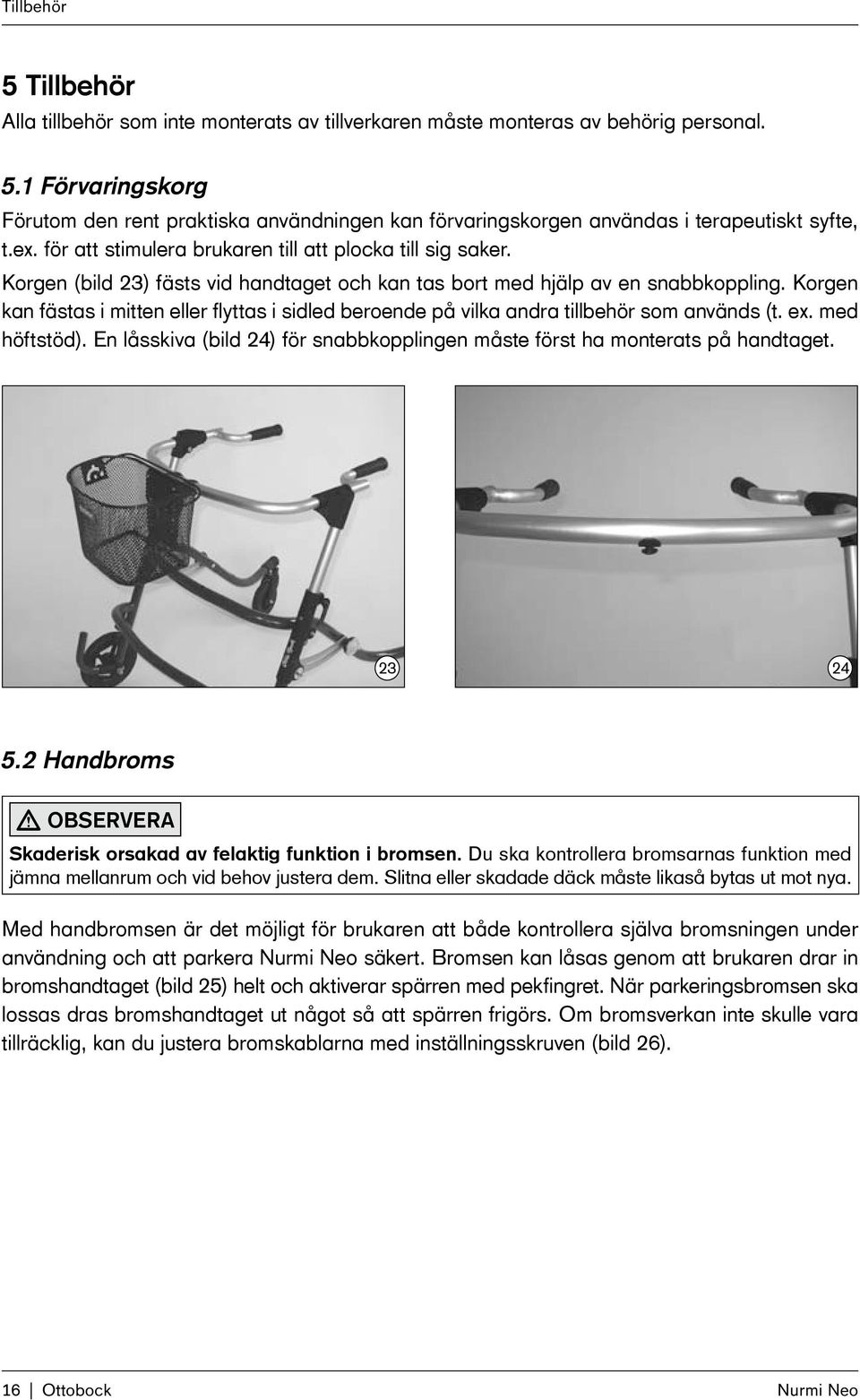

16 Tillbehör 5 Tillbehör Alla tillbehör som inte monterats av tillverkaren måste monteras av behörig personal. 5.1 Förvaringskorg Förutom den rent praktiska användningen kan förvaringskorgen användas i terapeutiskt syfte, t.ex. för att stimulera brukaren till att plocka till sig saker. Korgen (bild 23) fästs vid handtaget och kan tas bort med hjälp av en snabbkoppling. Korgen kan fästas i mitten eller flyttas i sidled beroende på vilka andra tillbehör som används (t. ex. med höftstöd). En låsskiva (bild 24) för snabbkopplingen måste först ha monterats på handtaget Handbroms Skaderisk orsakad av felaktig funktion i bromsen. Du ska kontrollera bromsarnas funktion med jämna mellanrum och vid behov justera dem. Slitna eller skadade däck måste likaså bytas ut mot nya. Med handbromsen är det möjligt för brukaren att både kontrollera själva bromsningen under användning och att parkera säkert. Bromsen kan låsas genom att brukaren drar in bromshandtaget (bild 25) helt och aktiverar spärren med pekfingret. När parkeringsbromsen ska lossas dras bromshandtaget ut något så att spärren frigörs. Om bromsverkan inte skulle vara tillräcklig, kan du justera bromskablarna med inställningsskruven (bild 26). 16 Ottobock

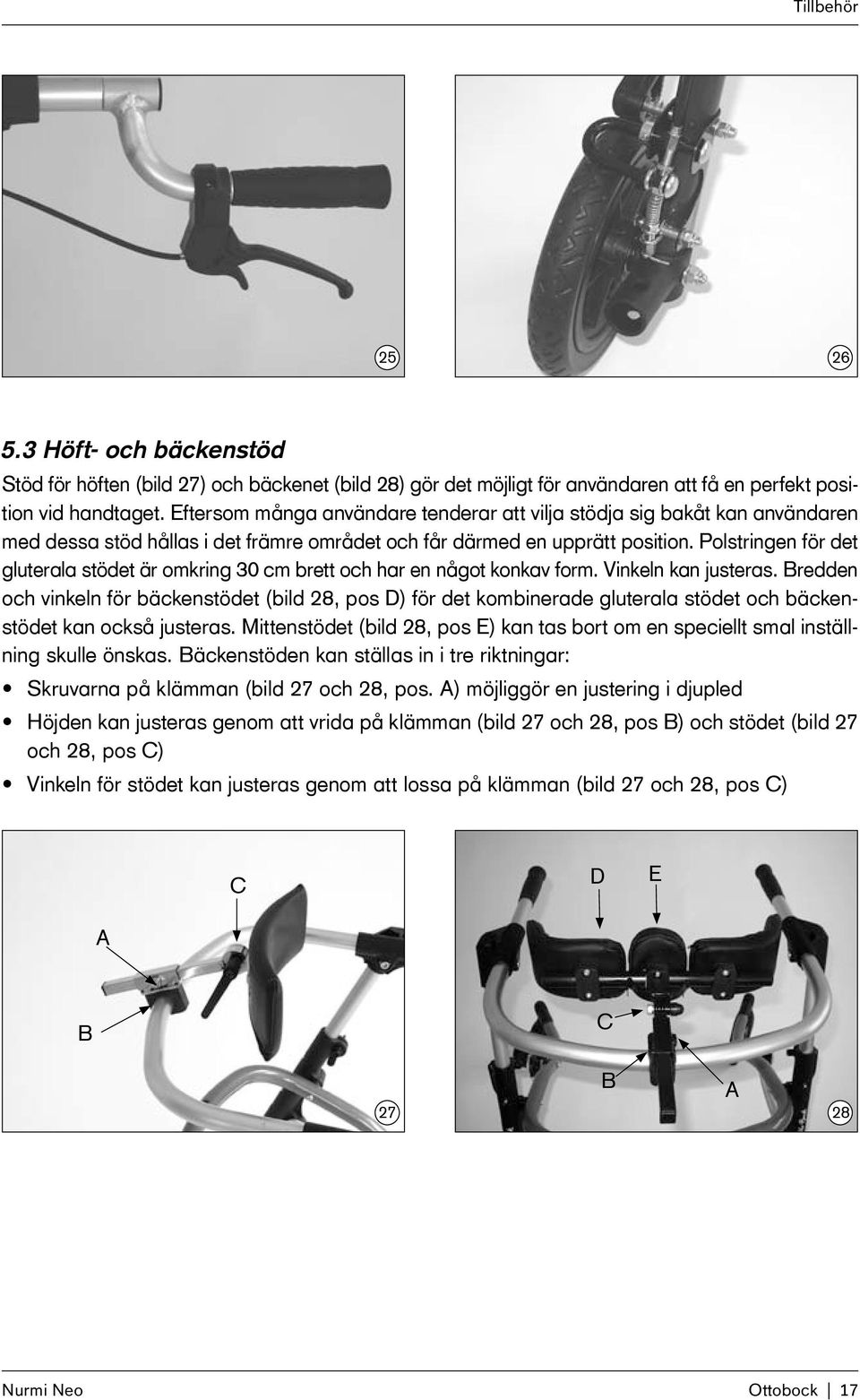

17 Tillbehör Höft- och bäckenstöd Stöd för höften (bild 27) och bäckenet (bild 28) gör det möjligt för användaren att få en perfekt position vid handtaget. Eftersom många användare tenderar att vilja stödja sig bakåt kan användaren med dessa stöd hållas i det främre området och får därmed en upprätt position. Polstringen för det gluterala stödet är omkring 30 cm brett och har en något konkav form. Vinkeln kan justeras. Bredden och vinkeln för bäckenstödet (bild 28, pos D) för det kombinerade gluterala stödet och bäcken- stödet kan också justeras. Mittenstödet (bild 28, pos E) kan tas bort om en speciellt smal inställning skulle önskas. Bäckenstöden kan ställas in i tre riktningar: Skruvarna på klämman (bild 27 och 28, pos. A) möjliggör en justering i djupled Höjden kan justeras genom att vrida på klämman (bild 27 och 28, pos B) och stödet (bild 27 och 28, pos C) Vinkeln för stödet kan justeras genom att lossa på klämman (bild 27 och 28, pos C) C D E A B C B A Ottobock 17

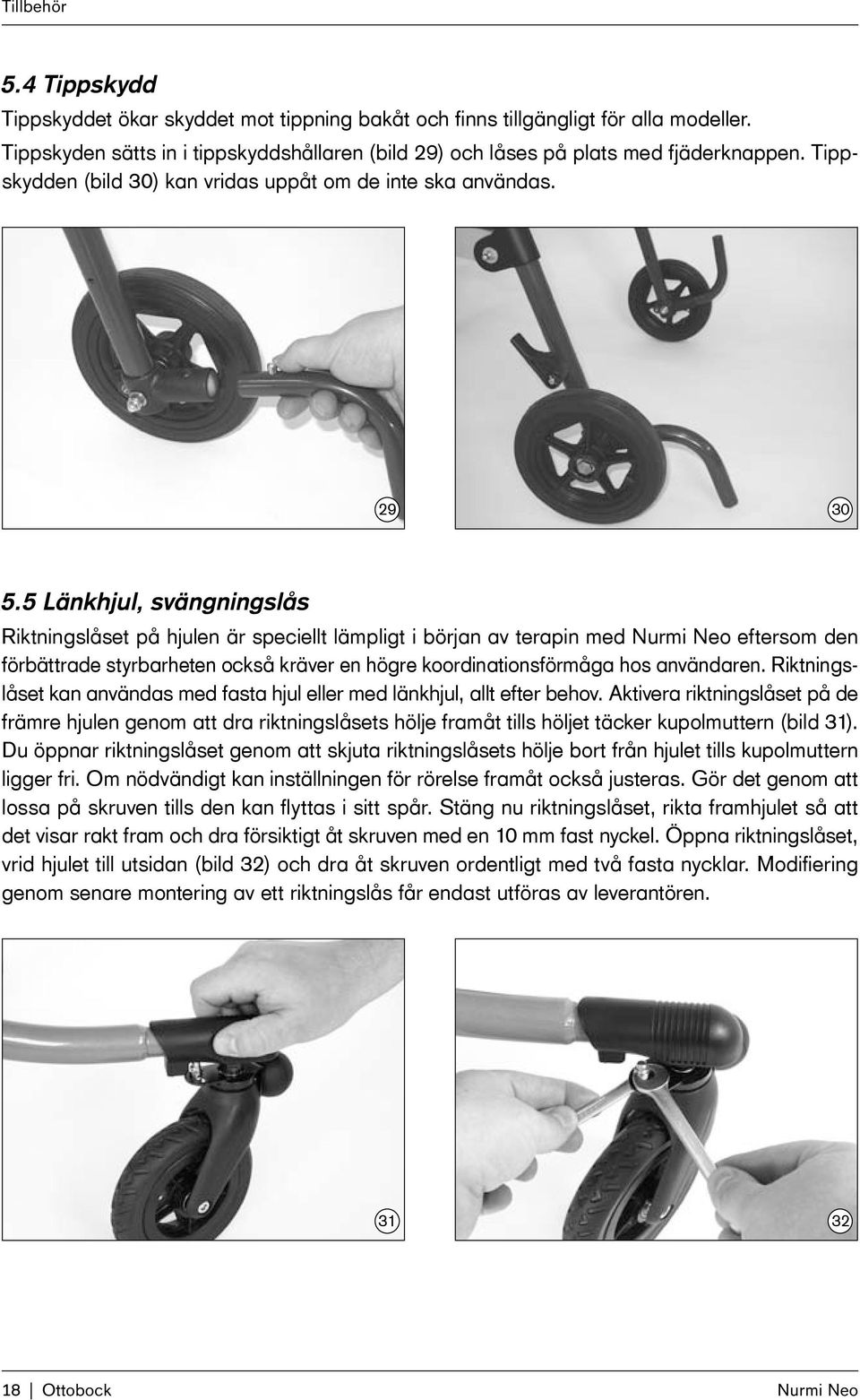

18 Tillbehör 5.4 Tippskydd Tippskyddet ökar skyddet mot tippning bakåt och finns tillgängligt för alla modeller. Tippskyden sätts in i tippskyddshållaren (bild 29) och låses på plats med fjäderknappen. Tipp- skydden (bild 30) kan vridas uppåt om de inte ska användas Länkhjul, svängningslås Riktningslåset på hjulen är speciellt lämpligt i början av terapin med eftersom den förbättrade styrbarheten också kräver en högre koordinationsförmåga hos användaren. Riktningslåset kan användas med fasta hjul eller med länkhjul, allt efter behov. Aktivera riktningslåset på de främre hjulen genom att dra riktningslåsets hölje framåt tills höljet täcker kupolmuttern (bild 31). Du öppnar riktningslåset genom att skjuta riktningslåsets hölje bort från hjulet tills kupolmuttern ligger fri. Om nödvändigt kan inställningen för rörelse framåt också justeras. Gör det genom att lossa på skruven tills den kan flyttas i sitt spår. Stäng nu riktningslåset, rikta framhjulet så att det visar rakt fram och dra försiktigt åt skruven med en 10 mm fast nyckel. Öppna riktningslåset, vrid hjulet till utsidan (bild 32) och dra åt skruven ordentligt med två fasta nycklar. Modifiering genom senare montering av ett riktningslås får endast utföras av leverantören Ottobock

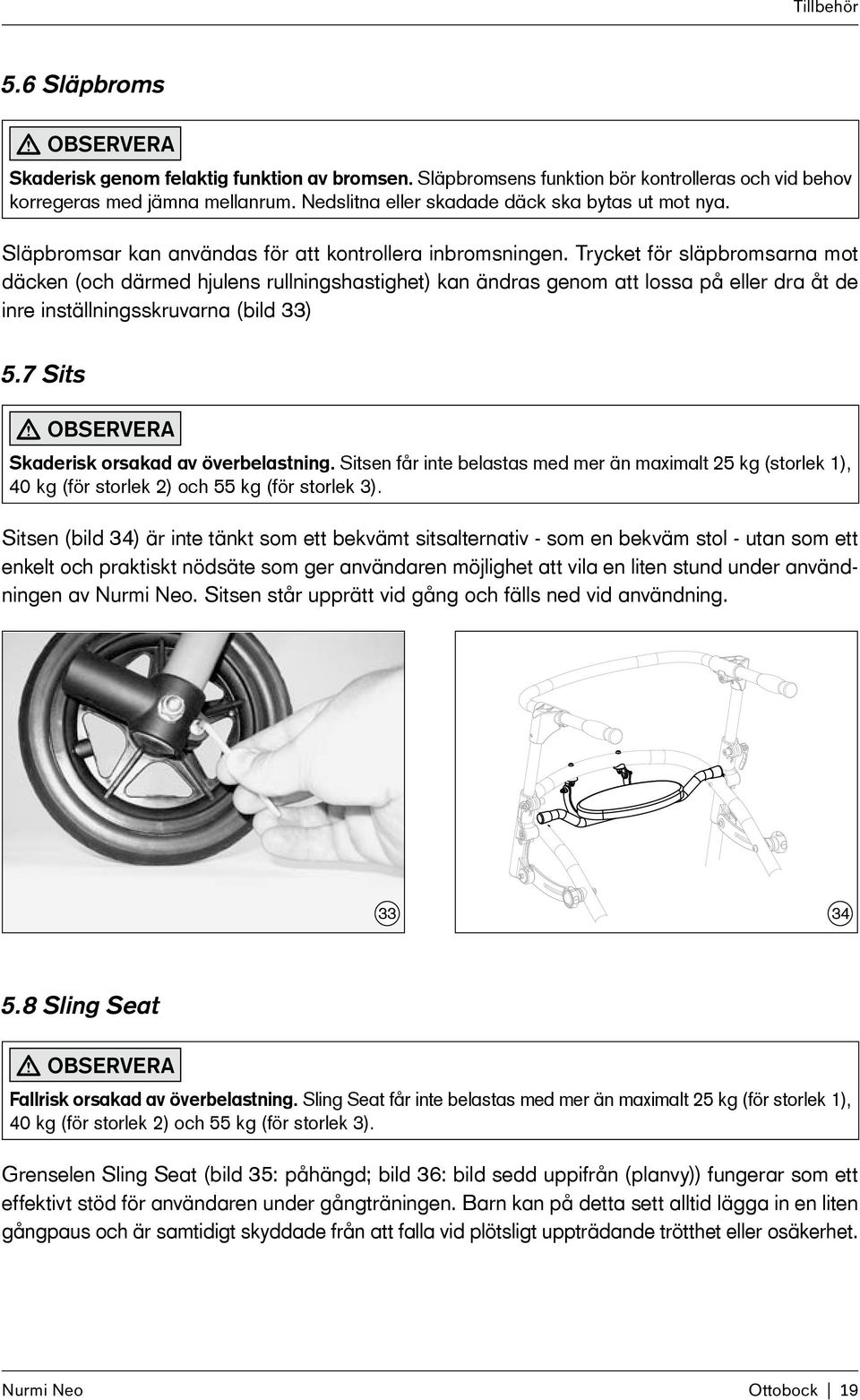

19 Tillbehör 5.6 Släpbroms Skaderisk genom felaktig funktion av bromsen. Släpbromsens funktion bör kontrolleras och vid behov korregeras med jämna mellanrum. Nedslitna eller skadade däck ska bytas ut mot nya. Släpbromsar kan användas för att kontrollera inbromsningen. Trycket för släpbromsarna mot däcken (och därmed hjulens rullningshastighet) kan ändras genom att lossa på eller dra åt de inre inställningsskruvarna (bild 33) 5.7 Sits Skaderisk orsakad av överbelastning. Sitsen får inte belastas med mer än maximalt 25 kg (storlek 1), 40 kg (för storlek 2) och 55 kg (för storlek 3). Sitsen (bild 34) är inte tänkt som ett bekvämt sitsalternativ - som en bekväm stol - utan som ett enkelt och praktiskt nödsäte som ger användaren möjlighet att vila en liten stund under användningen av. Sitsen står upprätt vid gång och fälls ned vid användning Sling Seat Fallrisk orsakad av överbelastning. Sling Seat får inte belastas med mer än maximalt 25 kg (för storlek 1), 40 kg (för storlek 2) och 55 kg (för storlek 3). Grenselen Sling Seat (bild 35: påhängd; bild 36: bild sedd uppifrån (planvy)) fungerar som ett effektivt stöd för användaren under gångträningen. Barn kan på detta sett alltid lägga in en liten gångpaus och är samtidigt skyddade från att falla vid plötsligt uppträdande trötthet eller osäkerhet. Ottobock 19

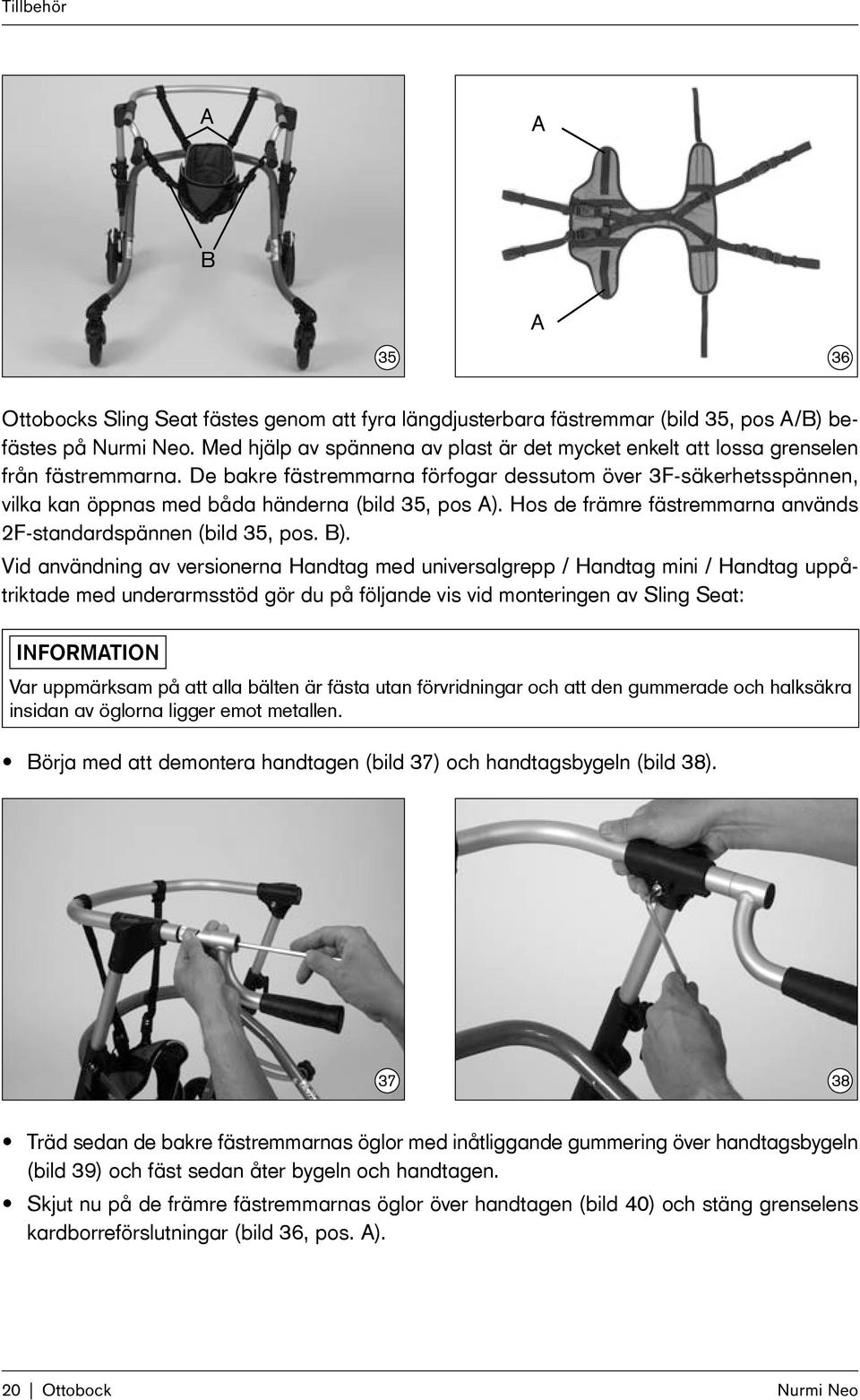

20 Tillbehör A A B A Ottobocks Sling Seat fästes genom att fyra längdjusterbara fästremmar (bild 35, pos A/B) befästes på. Med hjälp av spännena av plast är det mycket enkelt att lossa grenselen från fästremmarna. De bakre fästremmarna förfogar dessutom över 3F-säkerhetsspännen, vilka kan öppnas med båda händerna (bild 35, pos A). Hos de främre fästremmarna används 2F-standardspännen (bild 35, pos. B). Vid användning av versionerna Handtag med universalgrepp / Handtag mini / Handtag uppåtriktade med underarmsstöd gör du på följande vis vid monteringen av Sling Seat: INFORMATION Var uppmärksam på att alla bälten är fästa utan förvridningar och att den gummerade och halksäkra insidan av öglorna ligger emot metallen. Börja med att demontera handtagen (bild 37) och handtagsbygeln (bild 38) Träd sedan de bakre fästremmarnas öglor med inåtliggande gummering över handtagsbygeln (bild 39) och fäst sedan åter bygeln och handtagen. Skjut nu på de främre fästremmarnas öglor över handtagen (bild 40) och stäng grenselens kardborreförslutningar (bild 36, pos. A). 20 Ottobock

21 Tillbehör För grenselens höjdinriktning med hjälp av remåtdragaren gäller: Ditt barn ska stå med båda fotsulorna fast och säkert på underlaget vid hårt åtdragna band. Gå till väga på följande vis: Mät först ditt barns benlängd Till höjdjusteringen använder du remåtdragaren på de fyra fästremmarna. Till detta trär du den respektive fria remänden ur remåtdragaren och trär tillbaka remmen genom 2F-standardspännet/ 3F-säkerhetsspännet tills passande höjd uppnåts (bild 40). Därefter fixerar du denna höjd genom att trä in remmen igen genom remåtdragaren. Korrigera vid behov. Fallrisk orsakad av plötsligt öppnande av remklämmorna. Under den dagliga användningen av Sling Seat är det viktigt att du aldrig glömmer att stänga de båda remklämmorna i ryggområdet. Annars består risk att grenselen plötsligt öppnar sig. Information I det främre området av grenselen kan du ställa in sitshöjden mycket flexibelt med hjälp av totalt fyra remåtdragare. Vid användning av handtagen i standardutförande (bild 11/12) följer en signifikant avvikelse vid montering av de bakre fästremmarna: Eftersom handtagen inte kan skruvas loss, måste du öppna befästningsöglorna på den bakre fästremmen (bild 42, Pos. A) för att kunna lägga denna runt handtagsbygelns tvärgående stång. INFORMATION Genomför de följande arbetsmomenten först bara på en rem - på detta vis har du hela tiden ett ihopbyggt monteringsprov framför dig. Trä fästremmens (bild 42, pos A) fria remände först ur remåtdragaren (bild 42, pos B) och sedan ur 3F-säkerhetsspännet (bild 42, pos C). Dra loss remåtdragaren från remmen och öppna befästningsöglan helt. Lägg den fria remänden om handtagsbygelns tvärgående stång och stäng befästningsöglan igen. För att montera ihop fästremmarna igen arbetar du i omvänd ordningsföljd. Ottobock 21

22 Skötseltips C A B Skötseltips OBS! Skador orsakade av otillåtna rengöringsmedel. Alla ram-, konstläder- och plastdelar ska rengöras med ett milt rengöringsmedel. Därvid ska följande säkerhetstips beaktas. Din är CE-märkt. Härmed intygar tillverkaren att denna medicinska produkt i sin helhet överensstämmer med kraven i Euorpadirektivet 93/42/EWG. Som princip ska gåstolens funktion kontrolleras före varje användning. De kontroller som anges i följande tabell måste utföras av användaren med de intervaller som angivs här nedan: Kontroller före användning dagligen veckovis månadsvis Handtagens korrekta sits Funktionstest för backspärren X X Kontroll av skruvförbindelsen X Visuell kontroll med avseende på slitna delar, som t ex. hjul och lager Smuts i lagren X X Om du skulle fastställa en defekt ska du omgående kontakta din auktoriserade leverantör (hjälpmedelcentral) för att åtgärda felet. Vi rekommenderar också att du lämnar in din gåstol för service en gång om året hos din auktoriserade leverantör (hjälpmedelcentral). Alla ram- och plastdelar får endast rengöras med vanligt milt hushållsrengöringsmedel. Låt inte stolen komma i kontakt med saltvatten. Undvik så långt det är möjligt att sand eller smutspartiklar får tränga in och angripa hjul- lagren. Sling Seat kan tvättas i 30 C. I tvättmaskinen måste du använda en tvättpåse eller stoppa Sling Seat i ett kuddfodral. För det mesta räcker det att torka av med en fuktad trasa. 22 Ottobock

23 Återanvändning / avfallshantering 7 Återanvändning / avfallshantering 7.1 Tips angående återanvändning Fara på grund av otillåten användning. Sitspolstring som kommer i direkt kontakt med huden, kan utgöra funktionella resp. hygieniska risker på en andra person vid användande av produkten. Dessa delar ska bytas ut vid användning av rullstolen på en andra person. Den här produkten är lämpad för återanvändning. Produkter som återanvänds underligger - liksom för begagnade maskiner eller fordon - en särskilt hög belastning. Funktionen får inte förändras så mycket, att brukarens säkerhet och den ev. säkerheten för en tredje person kan komma att äventyras under dess livslängd. Genom marknadsobservationer och teknikens senast rön har tillverkaren kalkylerat livslängden på produkten - under iakttagande och hållande av service och underhållsangivelser - till cirka 4 år. Tiden den legat på lager hos hjälpmedelcentral eller annan kostnadsbärare är exkluderad. Härvid är det dock av stor vikt att poängtera att denna produkt mycket väl kan fungerar tillförlitligt långt utöver detta definierade tidsutrymme med rätt skötsel och underhåll. Före återanvändningen måste produkten först grundligt rengöras och desinficeras. Därefter skall en auktoriserad person kontrollera produkten noggrant med avseende på tillstånd, förslitning och skador, liksom ett eventuellt utbyte av komponenter som ej lämpar sig för den nye användaren. Alla utslitna eller skadade delar liksom för den nye användaren opassande eller olämpliga delar måste bytas ut. En serviceplan, detaljinformation och angivelser angående nödvändiga verktyg etc. kan hämtas ur serviceanvisningen. 7.2 Tips angående avfallshanteringen Om produkten inte längre används ska alla produktens komponenter avfallshanteras i enlighet med landets specifika miljöbestämmelser. Ottobock 23

24 Tekniska data 8 Tekniska data Mått (cm) och vikt (kg) Storlek 1 Storlek 2 Storlek 3 Modeller HR HR HR Handtagets höjd: Handtag, standard Avstånd mellan grepp: Handtag, Standard Handtagets höjd: Handtag med universalgrepp Avst.mellan grepp: Handt. m. universalgrepp Handtagens höjd: Handtag Mini Avstånd mellan grepp: Handtag, Mini Greppdiameter Höjd för underarmsstödet mätt från golvet Underarmsstödets avstånd (från mitt till mitt) Stödets bredd och stödets längd (insidan) 7 x 16 7 x 21 7 x 21 Total bredd Total längd (med tippskydd +10 cm) Mått ihopfälld (L x B x H) 65 x 63 x x 68 x x 72 x 24 Främre hjuldiameter Bakre hjuldiameter Max belastning Vikt 5,5 6 6,5 Sitshöjd Vänddiameter (utan tillbehör) EN Ottobock
