1 Laajakaistayhteyksien toteutus asuinkiinteistöissä Suomen Kiinteistöliitto ry Satelliitti- ja antenniliitto SANT ry Sähkö- ja teleurakoitsijaliitto STUL ry Sähkö- ja teleurakoitsijaliitto STUL - 1

2 Laajakaista termi on yleisesti käytössä, kun puhutaan kotitalouksien internet- ja tietoliikenneyhteyksistä Laajakaistalla tarkoitetaan yleensä nopeaa ja ruuhkatonta yhteyttä, joka voi olla jatkuvasti päällä kiinteään hintaan. LVM:n määritelmän mukaan laajakaistayhteyden tiedonsiirtonopeus on vähintään 256 kbit/s Monen kokeneen internet-käyttäjän mielestä laajakaistaliittymän tiedonsiirtonopeus on vähintään 1 Mbit/s Sähkö- ja teleurakoitsijaliitto STUL - 2

3 Suomessa vuoden 2005 loppuun mennessä: käytössä vähintään laajakaistaliittymää, joista suurimman osan yhteysnopeus on vähintään 2 Mbit/s nopeat, alueellisesti kattavat ja käyttäjille kohtuuhintaiset tietoliikenneyhteydet ovat kaikkien kansalaisten saatavilla Suomessa vuoden 2007 loppuun mennessä: internet-yhteyksistä yli 90% laajakaistaisia ja yleisimmän laajakaistapalvelun yhteysnopeus on vähintään 8 Mbit/s Suomi nousee maailman eturivin maaksi nopeiden tietoliikenneyhteyksien käytössä Sähkö- ja teleurakoitsijaliitto STUL - 3

4 ! Kotitalouksien laajakaistapenetraatio oli vuoden 2004 lopussa noin 30 %, mikä vastaa noin kotiliittymää, laajakaistaliittymien kokonaismäärä oli noin kpl (sis. kotitaloudet, yritykset ja yhteisöt) Vuonna 2004 uusien liittymien määrä kasvoi yli 50 % (yli uutta liittymää) Vuoden 2005 lopussa liittymiä odotetaan olevan vähintään 1 miljoona (LVM:n tavoite) lähde: LVM ja Viestintävirasto 12/2004 Sähkö- ja teleurakoitsijaliitto STUL - 4

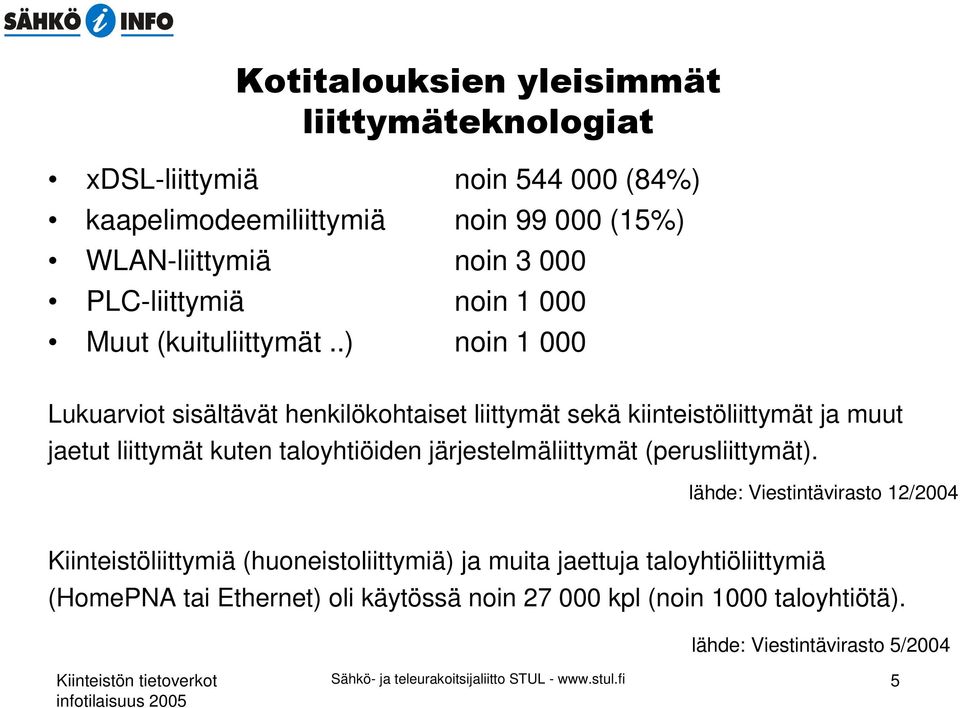

5 xdsl-liittymiä noin (84%) kaapelimodeemiliittymiä noin (15%) WLAN-liittymiä noin PLC-liittymiä noin Muut (kuituliittymät..) noin Lukuarviot sisältävät henkilökohtaiset liittymät sekä kiinteistöliittymät ja muut jaetut liittymät kuten taloyhtiöiden järjestelmäliittymät (perusliittymät). lähde: Viestintävirasto 12/2004 Kiinteistöliittymiä (huoneistoliittymiä) ja muita jaettuja taloyhtiöliittymiä (HomePNA tai Ethernet) oli käytössä noin kpl (noin 1000 taloyhtiötä). lähde: Viestintävirasto 5/2004 Sähkö- ja teleurakoitsijaliitto STUL - 5

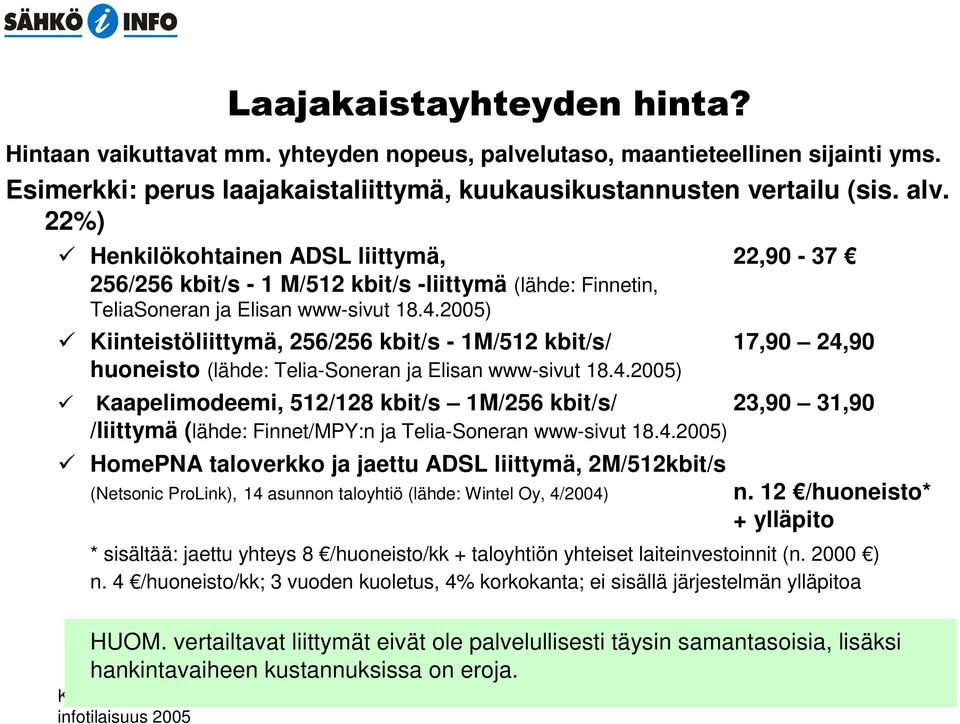

6 ! Hintaan vaikuttavat mm. yhteyden nopeus, palvelutaso, maantieteellinen sijainti yms. Esimerkki: perus laajakaistaliittymä, kuukausikustannusten vertailu (sis. alv. 22%) Henkilökohtainen ADSL liittymä, 22, /256 kbit/s - 1 M/512 kbit/s -liittymä (lähde: Finnetin, TeliaSoneran ja Elisan www-sivut ) Kiinteistöliittymä, 256/256 kbit/s - 1M/512 kbit/s/ 17,90 24,90 huoneisto (lähde: Telia-Soneran ja Elisan www-sivut ) Kaapelimodeemi, 512/128 kbit/s 1M/256 kbit/s/ 23,90 31,90 /liittymä (lähde: Finnet/MPY:n ja Telia-Soneran www-sivut ) HomePNA taloverkko ja jaettu ADSL liittymä, 2M/512kbit/s (Netsonic ProLink), 14 asunnon taloyhtiö (lähde: Wintel Oy, 4/2004) n. 12 /huoneisto* + ylläpito * sisältää: jaettu yhteys 8 /huoneisto/kk + taloyhtiön yhteiset laiteinvestoinnit (n ) n. 4 /huoneisto/kk; 3 vuoden kuoletus, 4% korkokanta; ei sisällä järjestelmän ylläpitoa HUOM. vertailtavat liittymät eivät ole palvelullisesti täysin samantasoisia, lisäksi hankintavaiheen kustannuksissa on eroja. Sähkö- ja teleurakoitsijaliitto STUL - 6

7 " Loppukäyttäjän päätelaitteet Internet palvelut Verkkoyhteys Sisäjohtoverkko Talojakamo Sähkö- ja teleurakoitsijaliitto STUL - 7

8 "! Sähkö- ja teleurakoitsijaliitto STUL - 8

9 " # Yritykset, yhteisöt ja kotitaloudet liittyvät internetiin verkkoyritysten tai niiltä verkkokapasiteettia vuokraavienpalveluoperaattorien liittymien kautta Internet-liittymä koostuu tietoliikenneyhteydestä internetiin sekä tarvittavista internet-palveluista kuten - ip-osoitteesta, - sähköpostipalveluista, - kotisivutilasta ja/tai - virustorjuntapalveluista. Sähkö- ja teleurakoitsijaliitto STUL - 9

10 $ Verkkoyhteys toteutetaan verkko-operaattorin runkoverkosta loppuasiakkaan haluamaan paikkaan esimerkiksi hyödyntäen yleisen televerkon kuparikaapeliverkkoa, kuituyhteyksiä, kaapeli-tv-verkkoa, sähköverkkoa tai langattomia yhteyksiä kuten WLAN:a, mobiiliverkkoa tai satelliittiyhteyksiä. Käytännössä eri siirtotekniikoiden maantieteellisessä saatavuudessa on suuria eroja. Hajasijoitusalueella ainoa verkkoyhteysvaihtoehto voi olla langaton yhteys. Sähkö- ja teleurakoitsijaliitto STUL

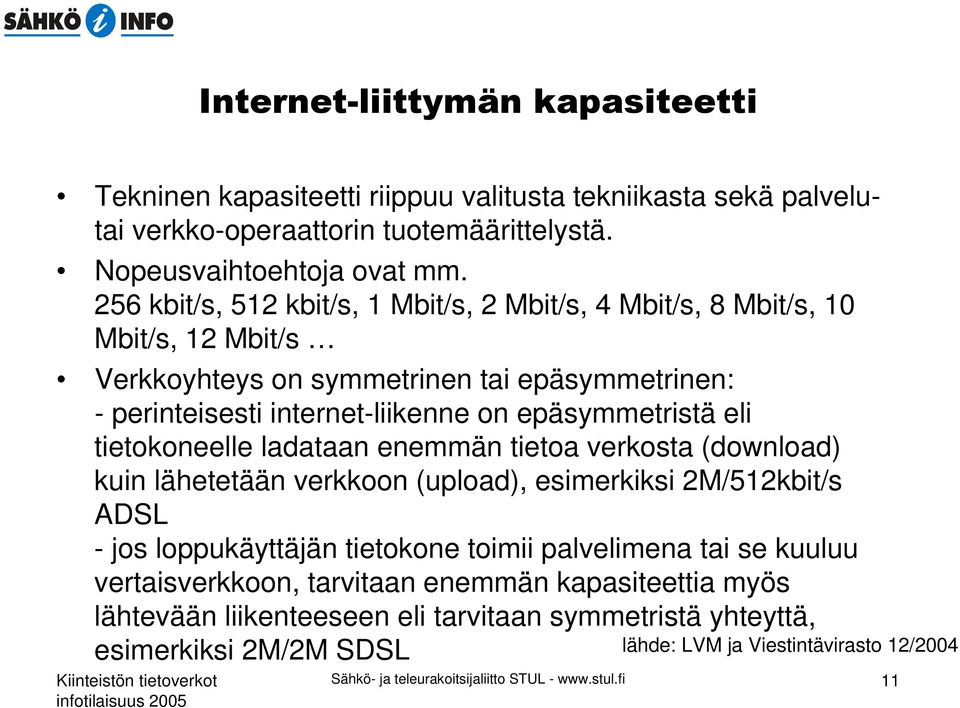

11 " # Tekninen kapasiteetti riippuu valitusta tekniikasta sekä palvelutai verkko-operaattorin tuotemäärittelystä. Nopeusvaihtoehtoja ovat mm. 256 kbit/s, 512 kbit/s, 1 Mbit/s, 2 Mbit/s, 4 Mbit/s, 8 Mbit/s, 10 Mbit/s, 12 Mbit/s Verkkoyhteys on symmetrinen tai epäsymmetrinen: - perinteisesti internet-liikenne on epäsymmetristä eli tietokoneelle ladataan enemmän tietoa verkosta (download) kuin lähetetään verkkoon (upload), esimerkiksi 2M/512kbit/s ADSL - jos loppukäyttäjän tietokone toimii palvelimena tai se kuuluu vertaisverkkoon, tarvitaan enemmän kapasiteettia myös lähtevään liikenteeseen eli tarvitaan symmetristä yhteyttä, esimerkiksi 2M/2M SDSL lähde: LVM ja Viestintävirasto 12/2004 Sähkö- ja teleurakoitsijaliitto STUL

12 ! Liittymän kapasiteetti mitoitetaan käyttäjän/käyttäjien sovellustarpeiden mukaan. Tavalliseen internet-käyttöön (pankkiasiointi, sähköpostin peruskäyttö, perus tiedonhaku) riittää perusliittymä (256/256kbit/s). Isojen tiedostojen lataus sekä streaming-palvelut edellyttävät laajakaistaisempia yhteyksiä. Esimerkki 1: videon häiriötön streaming-katselu edellyttää vähintään 512 kbit/s-yhteyttä. Esimerkki 2: MPEG2-videolähetyksen katselu edellyttää 4 Mbit/s yhteyttä, HDTV-tasoinen TV-lähetys jopa 19 Mbit/s Esimerkki 3: 4 Mtavun tiedoston lataaminen internetistä omalle koneelle kestää 256 kbit/s liittymästä noin 2 min 40 sekuntia ja 4 Mbit/s liittymästä vain noin 10 sekuntia (lähde: Opas taloyhtiön kiinteän Internet-yhteyden hankintaan, Tieke 2003) Sähkö- ja teleurakoitsijaliitto STUL

13 % Taloyhtiön jaetun yhteyden kapasiteettitarve on selvästi pienempi kuin taloyhtiön henkilökohtaisten liittymien yhteenlaskettu kapasiteettitarve => keskitysetu, kaikki käyttäjät eivät käytä palveluja samanaikaisesti (vrt. yritysten lähiverkkoliitännät) Huoneistojen määrä Yhteinen tietoliikennekapasiteetti Mbit/s/512kbit/s Mbit/s/512kbit/s Mbit/s/1Mbit/s Taulukko: Taloyhtiön jaetun liittymän mitoitusohje, peruskäyttö (lähde:laajakaistaratkaisut taloyhtiöissä, > 8Mbit/s/1Mbit/s yli 8 Mbit/s Sähkö- ja teleurakoitsijaliitto STUL

14 & '' Kaistanrajoittaja (esim. Diplomat) Kaistanhallintalaite jakaa yhteyttä tasapuolisesti käyttäjien kesken Estää suurkäyttäjiä tukkimasta verkkoa muilta Parantaa normaalikäyttäjän verkon laatua Sähkö- ja teleurakoitsijaliitto STUL

15 Vanhoissa taloyhtiöissä on usein miten puhelinsisäjohtoverkko ja antenniverkko Uusiin taloyhtiöihin toteutetaan - yleiskaapelointiverkko, joka mahdollistaa monikäyttöisemmät ja laajakaistaisemmat yhteydet sekä - digi-tv-kelpoinen antenniverkko - tarvittaessa WLAN-verkko tai taloautomaatioverkko Taloyhtiön sisäjohtoverkot ovat aina taloyhtiön omistuksessa ja hallinnassa Talon sisäjohtoverkko päätetään talojakamoon, johon päätetään myös teleyritysten talokaapelit Suurissa taloyhtiöissä voi olla lisäksi aluejakamo, johon talojakamoista tulevat kaapelit on päätetty Uusissa taloyhtiöissä on huoneistojakamot, joihin päätetään talojakamosta tulevat kaapelit sekä huoneiston pistorasioista tulevat kaapelit Sähkö- ja teleurakoitsijaliitto STUL

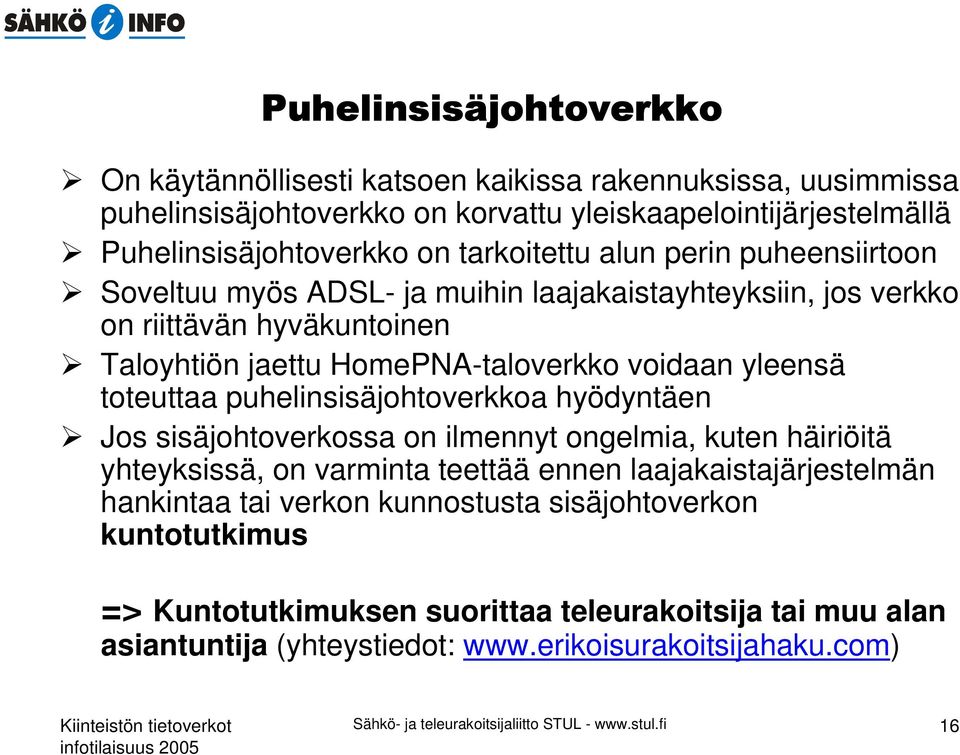

16 ' On käytännöllisesti katsoen kaikissa rakennuksissa, uusimmissa puhelinsisäjohtoverkko on korvattu yleiskaapelointijärjestelmällä Puhelinsisäjohtoverkko on tarkoitettu alun perin puheensiirtoon Soveltuu myös ADSL- ja muihin laajakaistayhteyksiin, jos verkko on riittävän hyväkuntoinen Taloyhtiön jaettu HomePNA-taloverkko voidaan yleensä toteuttaa puhelinsisäjohtoverkkoa hyödyntäen Jos sisäjohtoverkossa on ilmennyt ongelmia, kuten häiriöitä yhteyksissä, on varminta teettää ennen laajakaistajärjestelmän hankintaa tai verkon kunnostusta sisäjohtoverkon kuntotutkimus => Kuntotutkimuksen suorittaa teleurakoitsija tai muu alan asiantuntija (yhteystiedot: Sähkö- ja teleurakoitsijaliitto STUL

17 ( # Standardien mukainen monikäyttöinen kaapelointi, jolla voidaan korvata tavallinen puhelinsisäjohtoverkko Käytetään pääasiassa puhelin- ja lähiverkko-kaapelointiin, voidaan käyttää myös mm. valvonta- ja ilmoitustensiirtosovelluksiin Uusissa toimitilakiinteistöissä ja asuintaloissa käytetään lähes pelkästään yleiskaapelointia Soveltuu puhelinkaapelointia paremmin laajakaistayhteyksille (Luokka E: kategoria 6 kaapeleilla ja liittimillä mahdollista välittää Mbit/s) Suositellaan aina uudisrakennuskohteisiin ja uusittavan sisäjohtoverkon perustaksi Sähkö- ja teleurakoitsijaliitto STUL

18 % # # Uusiminen kannattaa ajoittaa esimerkiksi sähkö- tai putkiremontin yhteyteen, koska yleiskaapelointi edellyttää kaapeloinnin uusimista sekä kytkentäpisteiden, kuten talojakamon ja huoneistojakamon, uusimista ja varustamista Verkon uusimispäätöksen tueksi kannattaa teettää olemassa olevan verkon ja teletilojen kuntotutkimus => Kuntotutkimuksen suorittaa teleurakoitsija tai muu alan asiantuntija (yhteystiedot: => Hyvin tehty kuntotutkimus pitää sisällään nykyisen verkon toimivuuden arvion, mm. suorituskyvyn määritys ja kaapeloinnin tukemat sovellukset, sekä ehdotuksen kunnostetun/uuden verkon tavoitetasoksi Lisätietoa kuntotutkimuksesta osoitteesta (ST kortti: Yleiskaapelointijärjestelmän ja puhelinsisäjohtoverkon kuntotutkimusohje) Sähkö- ja teleurakoitsijaliitto STUL

19 % Jos taloyhtiön asukkailla on käytössään pelkästään henkilökohtaisia laajakaistaliittymiä, ei taloyhtiön omia yhteisiä aktiivilaitteita tarvita Taloyhtiön jaettu laajakaistaratkaisu sisältää tarpeenmukaisia yhteisiä aktiivilaitteita kuten: - verkkopääte reitittimellä, - palomuurilaitteisto (usein osana reititintä), - kuormantasaaja, kaistantasaaja tms. - kytkin/kytkimet Yhteiset aktiivilaitteet hankitaan taloyhtiön omistukseen tai ne voidaan myös vuokrata tai hankkia palveluna Sähkö- ja teleurakoitsijaliitto STUL

20 !## Henkilökohtaiset liittymät kuten xdsl tai kaapelimodeemiliittymät edellyttävät verkkopäätteen tai modeemin asennusta huoneistoon tietokoneen yhteyteen Langattomat verkkoyhteydet edellyttävät, että tietokoneessa on langaton rajapinta (WLAN-kortti, GPRS-modeemi..) Jaetuissa verkkoratkaisuissa kuten HomePNA taloverkoissa tarvitaan tietokoneen liitäntään HomePNA-verkkokortti tai ethernetlähiverkossa ethernet-verkkokortti Yhä useammin huoneistoon toteutetaan laajakaistaliittymän taakse erillinen lähiverkko, joka mahdollistaa useamman tietokoneen liitännän samaan liittymään sekä oheislaitteiden yhteiskäytön kotiympäristössä Sähkö- ja teleurakoitsijaliitto STUL

21 !## Internetiin liitetty tietokone on tulisi aina varustaa - palomuuriohjelmistolla sekä - virustorjuntaohjelmistolla Lisäksi on suositeltavaa käyttää sisällönhallintaohjelmaa (esim. Block!), jolla voidaan estää mm. P2P-ohjelmien luvaton käyttö sekä muiden haitallisten www-sivustojen käyttö ko. tietokoneelta Sähkö- ja teleurakoitsijaliitto STUL

22 ! # ) Perus vaihtoehdot: Henkilökohtainen liittymä - suoraan käyttäjälle avaimet käteen palveluna Jaettu liittymä Kiinteistöliittymä (taloliittymä, taloyhtiöliittymä) => Palveluna käyttäjälle teleyritykseltä (palvelu-, verkko- tai internet -yritys) tai kaapeli-tvyritykseltä, kiinteistössä yhteinen internet -yhteys HomePNA taloverkko, joka taloyhtiön omistuksessa tai hankitaan palveluna sekä taloyhtiön yhteinen xdsl liittymä (perusliittymä) Sähkö- ja teleurakoitsijaliitto STUL

23 ! # ) 1. Henkilökohtainen liittymä Tele- ja palveluoperaattorit tarjoavat avaimet käteen liittymäpalveluja, kuten ADSL- ja kaapelimodeemipalveluja Peruspalvelu sisältää yleensä: kiinteän kaksisuuntaisen internet yhteyden määrätyllä kapasiteetilla (1-5 tietokoneelle), esim. 256/256 kbit/s, 512/512 kbit/s, 1M/512 kbit/s..) dynaamisen julkisen IP-osoitteen (1 kpl) sähköpostiosoitteen (1-5 kpl) kotisivutilaa Lisäpalveluja: verkkopääte/-modeemi, asennus, tukipalvelut kiinteä IP-osoite, tietoturvapalvelut, Sähkö- ja teleurakoitsijaliitto STUL

24 ! # )* 2. Jaettu kiinteistöliittymä (taloliittymä, huoneistoliittymä tms.) Teleyritykset ja palveluyritykset tarjoavat avaimet käteen liittymäpalveluja samassa taloyhtiössä asuville asukkaille jaetun kiinteistöliittymän kautta Yritys rakentaa kiinteistöön laajakaistayhteyden (xdsl, kuitu..) ja yhteisen kytkimen yms. Huoneiston haltijat tekevät sopimuksen yrityksen kanssa Peruspalvelut ja lisäpalvelut yleensä samalla periaatteella kuin kohdan 1. henkilökohtaisessa liittymässä Sähkö- ja teleurakoitsijaliitto STUL

25 ! # ) 3. Jaettu HomePNA taloverkko tai Ethernet-lähiverkko ja xdsl-perusliittymä Taloyhtiössä yhteinen HomePNA-talokytkin ja Internet-verkkoyhteys (sis. reititin palomuurilla) Asukas hankkii tietokoneeseensa HomePNA-sovittimen Yhteiset HomePNA-laitteet sijoitetaan yleensä taloyhtiön talojakamoon ja huoneistokohtaiset yhteydet kytketään olemassa olevan sisäjohtoverkon kautta Huoneistokohtainen HomePNA-liittymä mahdollistaa 1 Mbit/s yhteyden (HomePNA 1.1), taloyhtiön Internet-liittymä mitoitetaan käyttäjien määrän mukaan Esimerkki: 1 Mbit/s jaettu yhteys riittää yleensä hyvin 20 asunnon taloyhtiölle (perus internet-käyttö) Sähkö- ja teleurakoitsijaliitto STUL

26 ESIMERKKI taloyhtiön jaetun HomePNA-taloverkon toteutuksesta: Asunto Oy Lohkopellontie 9, Hki 15 asunnon taloyhtiö, johon toteutettiin HomePNA-taloverkko (11 asuntoa käyttää laajakaistapalveluja) Taloyhtiö hankki omistukseensa talokytkimen ja reitittimen palomuurilla ja käyttöönsä 1 M/ 512 kbit/s ADSL-liittymän Sopimus järjestelmätoimittajan ja verkkoyrityksen kanssa Järjestelmän kokonaistoimittaja vastasi laitteiden asennuksesta, verkkoyhteyden käyttöönotosta ja asukaskohtaisten HomePNAliittymien (sis. sovitin) asennuksesta ja testauksesta. Taloyhtiön kertakustannukset n Jatkuvat kuukausikustannukset n. 9 /kk/asunto (Internet-verkkopalvelu) Lähde: Asunto Oy Lohkopellontie 9 Sähkö- ja teleurakoitsijaliitto STUL

27 case: Asunto Oy Lohkopellontie 9, Hki HomePNA-taloverkko ja ADSL-verkkoyhteys Internetiin kokonaistoimituksena HomePNA sovitin + + ' " # $ %& '( & ) ' * Lähde: Asunto Oy Lohkopellontie 9, Sähkö- ja teleurakoitsijaliitto STUL Wintel Oy, Mikrolog Oy

28 case: Asunto Oy Lohkopellontie 9, Hki HomePNA-taloverkko ja ADSL-verkkoyhteys Internetiin kokonaistoimituksena Sähkö- ja teleurakoitsijaliitto STUL - Lähde: Asunto Oy Lohkopellontie 9 28

29 case: Asunto Oy Lohkopellontie 9, Hki HomePNA-taloverkko ja ADSL-verkkoyhteys Internetiin kokonaistoimituksena Sähkö- ja teleurakoitsijaliitto STUL - Lähde: Asunto Oy Lohkopellontie 9 29

30 case: HomePNA-taloverkko Järjestelmän käyttöliittymän kautta saatavissa tilastotietoa käyttökuormituksesta Tuleva liikenne (vihreät palkit) Lähtevä liikenne (Sininen viiva) Sähkö- ja teleurakoitsijaliitto STUL Lähde: Wintel Oy

31 ! # Kupariparikaapeleita hyödyntävät xdsl-tekniikat ja ethernet lähiverkkotekniikat säilyttävät lähitulevaisuudessa vahvan markkinaasemansa Kilpailevat tekniikat kuten kaapelimodeemi ja langattomat tekniikat (WLAN, Wimax..) kehittyvät ja toimivat haastajina Taloyhtiöiden jaetut laajakaistaratkaisut käyttökustannuksiltaan jatkossakin edullisimmat, jaettujen ratkaisujen ylläpidettävyys ja toimintavarmuus kehittyy Valokuituyhteyksien käyttö taloyhtiöiden jaettujen yhteyksien runkoyhteytenä yleistyy vasta sitten, kun kotitalouksien tiedonsiirtotarpeet kasvavat merkittävästi Sähkö- ja teleurakoitsijaliitto STUL

32 Mistä lisätietoa? Hankinnasta, liittymävaihtoehdoista yms. lisätietoa osoitteesta: ja uudesta oppaasta Laajakaistaratkaisut taloyhtiöissä, STUL 2005, tilattavissa osoitteesta Asennus- ja ylläpitotöitä kiinteistön puhelinsisäjohtoverkossa tekevän teleurakoitsijan tulee olla rekisteröitynyt Viestintäviraston teleurakoitsijarekisteriin joko TP - tai TY luokan teleurakoitsijaksi*, lisätietoja: Sähkö- ja teleurakoitsijaliiton (STUL) rekisteröityneet teleurakoitsijat taitavat kiinteistöjen sisäisten viestintäverkkojen rakentamis- ja ylläpitotyöt, yhteystiedot: * TP=valtuutus puhelin- ja sisäverkko ja yleiskaapelointiurakointiin. * TY= TP valtuutus ja lisäksi yhteisantennijärjestelmien urakointivaltuutus Sähkö- ja teleurakoitsijaliitto STUL

33 + Sähkö- ja teleurakoitsijaliitto STUL
