ABB aurinkosähköinvertterit Pikaohje TRIO 20.0/27.6 TL OUTD
|
|
- Viljo Salo
- 8 vuotta sitten
- Katselukertoja:
Transkriptio
1 ABB aurinkosähköinvertterit Pikaohje TRIO 20.0/27.6 TL OUTD Tämän pikaohjeen lisäksi on turvallisuus ja asennustietojen ohjeet luettava ja niitä on noudatettava. Tekninen dokumentaatio, ja hallintaohjelmisto tuotteeseen ovat saatavilla verkkosivuilta. Laitetta on käytettävä siten, kuin tässä ohjeessa on kuvattu. Jos tästä poiketaan, invertterin turvalaitteet eivät ehkä toimi halutulla tavalla. Laitteen sähköasennuksen saa suorittaa vain sähköalan ammattihenkilö, asennustarkastus pitää tehdä S1/S2 sähköpätevyyden omaavan henkilön tai yrityksen toimesta.
2 1. Tarrat ja symbolit Invertterin tarroissa ovat sekä valmistajan että tuotteen tekniset tiedot. Tämän lisäksi tarrat sisältävät tunnistetietoja valmistajasta sekä tuotteesta. Manuaalissa, sekä joissakin tapauksissa laitteessa, vaarat tai vaaran alueet ovat ilmaistu seuraavin merkein, tarroin, symbolein tai kuvakkein. Katso ohjekirjasta Yleinen varoitus tärkeää turvallisuustietoa Vaarallinen jännite Kuuma pinta Tuotteen suojaluokitus Lämpötila alue Muuntaja ilman eristystä Tasa ja vaihtovirtajännite 2. Asennuspaikan valinta Invertterimallit ja komponentit 3. Positiivinen ja negatiivinen jännite (DC) Käytä aina suojavaatetusta, sekä henkilökohtaisia turvalaitteita Maadoitusliitännän yhdistys Varastoidun energian tyhjennysaika Invertterimallit, joihin tämä opas viittaa, ovat saatavilla kahdessa eri teholuokassa: 20 kw ja 27.6 kw. Saman lähtötehon omaavien invertterien eri mallien erot löytyvät liitäntärasiasta. TRIO X.X TL OUTD TRIO X.X TL OUTD S2 TRIO X.X TL OUTD S2F TRIO X.X TL OUTD S2X Standardi liitäntärasia: DC kaapelin sisääntuloholkki DC kaapelikytkennän terminaalipiiri Pääkomponentit S2 liitäntärasia: DC kaapeli sisääntuloholkki DC kaapelikytkennän terminaalipiiri AC+DC erotuskytkin S2F liitäntärasia: Pikaliittimet Kaapelinsuojasulakkeet AC+DC erotuskytkin S2X liitäntärasia: Pikaliittimet Kaapelinsuojasulakkeet DC ylijännitesuojat AC ylijännitesuojat AC+DC erotuskytkin Kommunikointipiiri DC sisääntuloterminaali AC ulostuloterminaali Huoltoholkkitiivistet AC + DC erotuskytkin AC ylijännitesuojat DC holkkitiivisteet DC ylijännitesuojat Sisääntuloliittimet Kytkentäkaapelit AC holkkitiiviste Kaapelisulakkeet Ympäristön tarkastaminen Tarkista noudatettavat tekniset tiedot ympäristön suhteen Laitteen asentamista paikkaan, jossa se altistuu suoralle auringonvalolle tulee välttää, koska se voi aiheuttaa seuraavia: 1. tehonrajoitus ilmiöitä invertterissä (aiheuttaa energiantuotannon pienenemistä järjestelmässä) 2. ennenaikaista kulumista sähkö / sähkömekaanisissa komponenteissa 3. ennenaikaista kulumista mekaanisissa komponenteissa (tiivisteet) sekä käyttöliittymässä (näyttö) Älä asenna pieniin suljettuihin tiloihin, joissa ilma ei pääse kiertämään vapaasti Jotta laitteen ylikuumenemiselta vältyttäisiin, varmista aina viilennysilman vapaa liikkuvuus invertterin ympärillä Älä asenna paikkoihin, joissa kaasuja tai palavia aineita voi esiintyä Älä asenna tiloihin, joissa ihmiset asuvat tai jossa ihmiset tai eläimet oleskelevat pitkiä aikoja, johtuen melusta (noin 50dB (A) 1 metrin etäisyydellä), jota invertteri tuottaa käytön aikana Vältä sähkömagneettisia häiriöitä, jotka voivat vaarantaa elektronisten laitteiden oikean toiminnan, minkä seurauksena saattaa syntyä vaaratilanteita Asennukset yli 2000 metrin korkeudella Ilman ohenemisen johdosta erikoisolosuhteita voi esiintyä: Jäähdytyksen teho laskee ja laitteen sisälämpötila voi nousta Ilman sähkövastuksen pieneneminen yhdessä korkeiden jännitteiden (DC) kanssa voi luoda valokaaria jotka voivat jopa vahingoittaa invertteriä. Kaikki asennukset yli 2000 metrin korkeudella on arvioitava tapauskohtaisesti ABB:n asiakaspalvelun kanssa.
3 Nostaminen ja kuljetus Ohjauslaitteet Asennuspaikan valinta jatk POWER LED ALARM LED GFI LED VIHREÄ Päällä, invertteri toimii oikein. Vilkkuu kun verkkoa tarkistetaan, tai ei ole riittävästi auringonvaloa KELTAINEN Invertteri on havainnut poikkeavuuden. Poikkeavuus näytetään näytöllä. PUNAINEN Maadoitusvirhe PV generaattorin DC puolella. Virhe näytetään näytöllä. Asennuspaikka Asenna seinälle tai kantavalle rakenteelle Asenna turvalliseen ja helposti päästävään paikkaan Jos mahdollista, asenna tuote silmänkorkeudelle, jotta näyttö ja status LEDit näkyvät Asenna korkeudelle, joka huomioi laitteen painon Asenna laite pystysuoraan, siten että kallistuma on enintään +/ 5 astetta Huoltoa varten poista etusuojat. Huomioi asentaessa oikeat turvaetäisyydet, jotta laitteen huolto ja normaalikäyttö on mahdollista Huomioi viereisen kaavion minimietäisyydet Jos asennat monta laitetta kerralla, sijoita invertterit vieri viereen Jos tämä ei ole mahdollista sijoita laitteet kuten oheisessa kuvaajassa, siten ettei poistuva lämpö häiritse toisia invertterejä Lopullinen asennus ei saa vaarantaa pääsyä muihin kytkemättömiin laitteisiin. Katso takuuehdot nettisivuilta ja arvioi mahdolliset poikkeamat virheellisen asennuksen suhteen. Laitteen operointiparametrit näytetään näytöllä : varoitukset, hälytykset, kanavat, jännitteet jne. Ohessa kuvaukset symboleista sekä näyttökentistä. b1 RS485 datalähetys b13 Päivittäinen energian tuotanto b2 RS485 datalinja käytössä b14 PV jännite >Vstart b3 Radio linja käytössä b15 DC jännitearvo b4 Bluetooth linja käytössä(*) b16 DC virta arvo b5 WiFi linja käytössä(*) b17 DC/DC piiri b6 Varoitus b18 DC/AC piiri b7 Lämpötilavaroitus b19 AC jännitearvo b8 Tämänhetkinen virta b20 AC virta arvo b9 MPP scannaus käynnissä b21 Yhdistetty sähköverkkoon b10 Grafiikkanäyttö b22 Sähköverkon tila b11 Energia grafiikka b23 Vaihtuva näyttö päällä/pois b12 Energia yhteensä (*) EI saatavilla Kuljettaminen ja käsittely Tuotteen kuljettamisessa, erityisesti teitse, on pidettävä huoli siitä, etteivät tuotteen komponentit, etenkään sähkökomponentit koe ylimääräisiä kolahduksia, altistu kosteudelle tai värinälle jne. Nostaminen Tuotteeseen voidaan asettaa kahvoja ja koukkuja jotka mahdollistavat tuotteen nostamisen, kuviossa osoitetulla tavalla. Purkaminen ja tarkistus Pakkausmateriaali tulee hävittää noudattaen paikallisia lakeja ja säädöksiä. Kun pakkaus avataan, on tarkistettava, että tuote on vahingoittumaton ja kaikki komponentit ovat tallella. Jos havaitset vikoja tai tuote ei ole ehjä, ota välittömästi yhteys sekä tuotteen kuljettaneeseen yritykseen, että ABB:hen. Tuotteen paino ESC UP DOWN ENTER Käytetään päävalikkoon pääsyssä, edelliseen valikkoon palaamisessa, tai edelliseen numeroon palattaessa. Käytetään siirtymisessä ylöspäin valikoissa tai numeroiden kasvattamiseen. Käytetään siirtymissä alaspäin valikoissa tai numeroiden pienentämiseen. Käytetään toimintojen hyväksymiseen, alavalikkoihin siirtymiseen (ilmaistaan > merkillä) tai seuraavaan merkkiin siirtymiseen Invertteri yksikkö Liitäntärasia yksikkö Tuotteen massa TRIO 20.0: 60 Kg TRIO 27.6: 65 Kg Standardi / S2: 7 Kg S2F / S2X: 15 Kg Nostopisteiden lkm. Köyden minimikorkeus Aukot tai silmäpultit UNI mmm M 12 asennussarja kahdella kahvalla ja kahdella silmäpultilla (tilaus : TRIO HANDLING KIT 2
4 6. Asennusohjeet Lista toimitetuista komponenteista 7. Kaikille malleille saatavilla olevat komponentit Liitin konfiguroitavaa relettä varten Liitin viestintä ja hallintasignaaleita varten Lukumäärä L avain TORX TX 20 1 Kahden aukon tiiviste M25 ja kansi Kahden aukon tiiviste M20 ja kansi Pultteja ja ruuveja seinäkiinnitystä varten Kytkimet rinnakkaissisääntulon konfigurointia varten Kannatin Huoltoholkkitiivisteet Sisääntuloliittimet (MPPT1) Liitäntärasia DC holkkitiivisteet Sisääntuloliittimet (MPPT2) Invertteri Kytkimet Kondensioveden tyhjennys Suojakansi DC sisääntuloterminaali Kaapelisulakkeet Kiinnitysruuvi AC+DC erotuskytkin Näyttö Kahvat DC ylijännitesuoja Näppäimet Liitäntäruuvit AC holkkitiivisteet LED paneeli Etukansi AC ulostuloterminaali Jäähdytyselementti Kommunikaatiopiiri AC ylijännitesuoja Lukitusruuvi 2 Kaikille malleille saatavilla olevat komponentit Kannake seinäkiinnitystä varten Pika asennusohje 1 Kaikille malleille saatavilla olevat kompontentit Pikaliitin (Naaras) Pikaliitin (Uros) Lukumäärä 1 Lukumäärä 8 (20.0 kw) 10 (27.6 kw) 8 (20.0 kw) 10 (27.6 kw) Seinäkiinnitys Aseta kannatin seinää vasten ja käytä sitä poraamisessa apuna Poraa tarvittavat 10 reikää käyttäen 10mm poranterää. Reikien tulisi olla noin 70mm syviä. Kiinnitä kannatin seinään 10:llä ankkurilla, jotka on toimitettu tuotteen mukana. Kiinnitä liitäntärasia asettamalla takaruuvien päät kannattimen aukkoihin, poista etukansi ja tee tarvittavat kytkennät. Invertteriä ei ole pakollista asentaa vielä tässä vaiheessa. Avaa liitäntäruuvit ja poista suojakansi jotta voit yhdistää invertterin ja liitäntärasian. Laita suojakansi erilliseen taskuun joka sijaitsee liitäntärasian takana. Kiinnitä inverteri kannattimeen esitetyllä tavalla. Nostamisen helpottamiseksi kahvat tai silmäpultit voidaan asentaa invertterin sivun aukkoihin. Kiinnitä invertteri ja liitäntärasia toisiinsa kiristämällä kiinnitysruuvi liitäntärasian puolelta. Kun osat ovat kiinnitettyjä kiristä kaksi liitäntäruuvia liitäntärasian puolelta. Ankkuroi invertteri kannattimeen kiristämällä lukitusruuvi joka sijaitsee invertterin alaosassa.
5 8. Linjakaapelit ja suojeluvarusteet Sisääntulon kytkennät (DC) DC sisääntulon konfiguraatio Kaikissa invertteri versioissa on kaksi sisääntulokanavaa (ja sen ansiosta kahdella maximum power point tracker MPPT:llä) jotka toimivat normaalisti itsenäisesti, mutta tarvittaessa voidaan kytkeä rinnakkain käyttämällä yhtä MPPT:tä. Rinnakkaisten kanavien konfiguraatio Tässä konfiguraatiossa käytätetään kahta sisääntulokanavaa (MPPT) rinnakkain. Tämä tarkoittaa sitä, että liitin on kytkettävä kahden kanavan (positiivinen ja negatiivinen) välille DC sisääntuloterminaalipiirissä ja kytkin a01 kommunikaatiopiirissä asetettava PAR asentoon. Itsenäisten kanavien konfiguraatio (Oletuskonfiguraatio) Tässä konfiguraatiossa käytetään kahta sisääntulokanavaa (MPPT) erillisinä. Tämä tarkoittaa sitä, että liitintä ei saa kytkeä DC sisääntuloterminaalin kahden kanavan (positiivinen ja negatiivinen) välille. Kytkin a01 kommunikaatiopiirissä on asetettava tällöin IND asentoon. Tarkista tulojohtojen napaisuus ja mahdolliset virtavuodot Pv generaattorista. Kun auringonvalo osuu Pvpaneeleihin, ne tuottavat DC tasavirta jännitteen invertteriin. Laitteen sisäosia saa käsitellä vain kun kaikki kytkennät on irrotettu verkosta ja generaattorista. Invertteriä saa käyttää vain aurinkosähköverkoissa, joissa sisääntulonavat ovat maadoitettuja, ellei jokin lisävaruste mahdollista sisääntulojen maadoitusta. Tässä tapauksessa on pakollista asentaa erotusmuuntaja AC puolelle järjestelmää. Liitännät Standardi ja S2 malleille Näissä kahdessa mallissa liitännät DC sisääntuloterminaalipiiriin tehdään asettamalla kaapelit DC holkkitiivisteiden läpi. Kaapeleiden maksimihalkaisija vaihtelee 10mm 17mm välillä, siinä missä yksittäinen terminaalipiirin terminaali hyväksyy kaapeleita joiden pinta ala on maksimissaan 50mm 2 (6 Nm kiristys). Poista holkkitiiviste, poista suojakalvo, aseta sopivat kaapelit ja kytke DC sisääntuloterminaalipiiriin. Kun kytkennät terminaalipiiriin on tehty kiristä holkkitiiviste (5 Nm kiristys) ja tarkista pitävyys. Liitännät S2F / S2X malleille Napaisuuden kääntäminen voi aiheuttaa huomattavia vahinkoja. Tarkista napaisuus aina ennen kuin yhdistät yhtäkään johtoa! Jokainen sisääntulo on varustettu suojasulakkein: tarkista että sulakkeen suoja arvot vastaavat aurinkosähkömoduuleja. Kaapelikytkennöissä S2F ja S2X malleissa käytetään pikaliittimiä (multicontact tai weidmuller) jotka sijaitsevat laitteiston alaosassa. Jokaista sisääntulokanavaa varten on kaksi liitäntäryhmää: Sisääntuloliittimet (MPPT1) joissa on koodit 1A, 1B, 1C, Sisääntuloliittimet (MPPT2) joissa on koodit 2A, 2B, 2C, Kytke kaikki kaapelit ja tarkista aina liitäntöjen pitävyys. Näissä malleissa liitäntärasiasta, on PAKOLLISTA yhdistää jokainen invertteriin tuleva kaapeli suoraan. Älä kytke kaapeleita rinnakkain, koska kaapelisulakkeet, jotka sijaitsevat sisääntulojen kummallakin puolella, eivät kestä kaapeleita jotka ovat rinnakkain. Jos jokin kaapeleista ei ole käytössä, tarkista että liittimet ovat suojattu ja asenna suojat jos ne puuttuvat. Tämä operaatio on pakollinen jotta inverterin vapaat liittimet eivät vaurioidu. Vikakavirtakytkin ja kaapeleiden koko AC linjan suojelemiseksi on suositeltavaa asentaa suoja ylivirtaa ja ylisyöttöä vastaan seuraavin ominaisuuksin: TRIO 20.0 TL OUTD TRIO 27.6 TL OUTD Tyyppi Automaattinen piirinkatkaisin differentiaalisella lämpömagneettisuojalla Nimellisjännite / Nimellisvirta 400 Vac / 40 A 400 Vac / 63 A Magneettisuojattu B/C Napojen määrä 3 / 4 Differentaalisuojan tyyppi A/AC Differentaalisuojan tarkkuus 300 ma ABB ilmoittaa että ABB:n muuntajattomat invertterit, rakennusteknisesti, eivät tuota jatkuvia maadoitusvirtoja. Tästä johtuen differentiaalisuojan asentamisessa ei tarvitse käyttää IEC 60755/A2:n mukaista tyypin B suojaa. Kaapelin ominaisuudet ja koko Kolmenapainen kaapeli on pakollinen. Invertterin kytkemiseksi verkkoon voidaan valita tähtikytkennän (star connection) (3 vaihetta + neutraali) ja kolmiokytkennän (delta connection) (3 vaihetta) välillä. AC johtojen liittymäkohta täytyy mitata, jotta vältytään turhilta invertterin verkosta putoamisilta, johtuen korkeista impedanssi arvoista. Kaapelien liittymäkohta (mm 2 ) Kaapeleiden maksimipituus (m) TRIO 20.0 TL OUTD TRIO 27.6 TL OUTD 10 mm 2 42 m 30 m 16 mm 2 70 m 50 m 25 mm m 78 m 35 mm m 98 m Arvot on laskettu nominaalisissa olosuhteissa ottaen seuraavat huomioon: 1. Virran menetys ei ole suurempi kuin 1% 2. Kuparikaapeli, ERP/XLPE eristyksellä laskettuna vapaasti.
6 11. Ulostulon kytkennät (AC) 12. Kommunikaatio ja hallintasignaalien kytkentä Verkkostandardin asetus 13. Verkkoon yhdistämistä varten voidaan valita tähtikytkennän (star connection) (3 vaihetta + neutraali) ja kolmiokytkennän (delta connection) (3 vaihetta) välillä. Joka tapauksessa invertterin yhdistäminen maadoitukseen on pakollista. Varoitus! Ennen kuin mitään alla olevista operaatioista saa suorittaa, pitää AC linja invertteristä poispäin olla poistettu käytöstä. Kaikissa malleissa liitäntä AC ulostuloterminaaliin tehdään asettamalla kaapelit AC holkkitiivisteen läpi. Hyväksyttyjen kaapeleiden maksimihalkaisija vaihtelee 20 30mm välillä, ja jokainen yksittäinen terminaali hyväksyy maksimissaan 35mm 2 pinta alalla olevia kaapeleita (2.5 Nm kiristys). Poista holkkitiiviste, poista suojakalvo, aseta kaapeli sopiva kaapeli ja yhdistä liittimet (Neutraali, R, S,T ja maadoitus) AC ulostuloterminaalipiirin terminaaleihin. Varo sekoittamasta vaihekaapelia neutraalin kanssa! Kun kytkennät terminaalipiiriin on tehty kiristä holkkitiiviste (7.5 Nm kiristys) ja tarkista pitävyys. Ennen kuin invertteri voidaan kytkeä jakeluverkkoon, on pakollista asettaa maastandardi muokkaamalla kahta kierrevalitsinta a05. Ennen kuin invertteri voidaan kytkeä jakeluverkkoon, on pakollista asettaa maastandardi muokkaamalla kahta kierrevalitsinta a05. Taulukko: maan standardit ja kieli Valitsin 1 2 Maan verkkostandardi (nimi näytöllä) Näyttökieli 0 0 EI MÄÄRITELTY ENGLANTI 0 1 SAKSA VDE 0126@400V (VDE 0126) ENGLANTI 0 5 ENEL@400V (ENEL) ENGLANTI 0 6 ESPANJA@400V (RD 1699) ESPNAJA 0 8 UK G59@400V (UK G59) ENGLANTI 0 9 IRLANTI@400V (IRELAND) ENGLANTI 0 A AUSTRAALIA@400V (AS 4777) ENGLANTI 0 B ISRAEL@400V (ISRAEL) ENGLANTI 0 C SAKSA BDEW@400V (BDEW) SAKSA 0 D RANSKA@400V (FRANCE) RANKSA 0 E ALANKOMAAT@400V (NETHERL) HOLLANTI 0 F KREIKKA@400V (GREECE) ENGLANTI 1 0 PORTUGALI@400V (PORTUGAL) ENGLANTI 1 1 KORSIKA@400V (CORSICA) RANSKA 1 2 UNKARI@400V (HUNGARY) ENGLANTI 1 3 KIINA@400V (CHINA) ENGLANTI 1 4 KOREA@380V (KOREA) ENGLANTI 1 5 TAIWAN@400V (TAIWAN) ENGLANTI 1 6 TSEKKI@400V (CZECH) TSEKKI 1 7 SAKSA VDE AR N 4105@400V (VDE 4105) SAKSA 1 8 CEI 021@400V EXTERNAL Protection (CEI021 IN) ITALIA 1 9 CEI 021@400V INTERNAL Protection (CEI021 EX) ITALIA 1 B ETELÄ AFRIKKA@400V (S.AFRICA) ENGLANTI Asetuksista tulee pysyviä 24 tunnin jälkeen toiminnan alkamisesta (Aurinkosähkögeneraattorissa on virtaa). Standardi italian verkolle joka tulee asettaa asennuksen aikana on 1 8 (CEI 400V EXTERNAL Protection) RS485 PMU kommunikaatiolinja voidaan konfiguroida operoimaan ModBus kommunikaatioprotokollan mukaisesti. Lisätietoja kommunikaatio ja viestintäpiirin toiminnasta löytyy manuaalista. Valitsin 1 2 Maan verkkostandardi (nimi näytöllä) Näyttökieli 1 C ESPANJA RD 1565@400V (RD 1565) ESPANJA 1 D BELG C V (C ) RANSKA 1 E BELG C V (C ) RANSKA 1 F (BRAZIL) ENGLANTI 2 0 TURKKI LV@400V (TURKEY LV) ENGLANTI 2 1 ROMANIA@400V ENGLANTI 2 3 TURKKI HV@400V ENGLANTI Seuraava taulukko näyttää pääkomponentit ja mahdolliset kytkennät viestintä ja yhteyspiirillä. Jokaisen kaapelin, jota piirille yhdistetään, täytyy kulkea huoltoholkkitiivisteen läpi. Invertterin Manuaalin Selitys referenssi referenssi S5 a01 Kytkin rinnakkais tai yksittäiskanavakytkennän valitsemiseksi S7 ja S8 a05 Kääntökytkin maastandardin asettamista varten S3 a07 Kytkin jolla asetetaan analoginen sensori 1 joko Volts tai ma tilaan S1 a08 Kytkin jolla asetetaan analoginen sensori 2 joko Volts tai ma tilaan Terminaaliportti johon voidaan kytkeä ulkopuolisia laitteita, jotka voivat hälyttää esimerkiksi vikatiloista. J2 a09 Tätä toimintaa voidaan ohjata SETTINGS >ALARM valikosta. Mahdolliset valinnat ovat: Production Alarm Alarm(ohjelmoitava) Crepuscolar J3 a10 Terminaalipiiri johon voidaan kytkeä: Ympäristösensoreita Ympäristö sensoreiden virtalähde (24Vdc) Kierroslukumittari (WIND versio) J4 a11 Terminaalipiiri jota käytetään seuraavissa: PC RS485 sarjakytkentä (paikallista tai etäseurantaa varten) Kauko ohjattava ON/OFF kytkentä PMU sarjakytkentä (virransyötön aktivointi/reaktivointi verkkoyhtiön toimesta) S2 a12 Kytkin RS485 linjan katkaisuresistanssin määrittämiseen (PMU) S4 a13 Kytkin RS485 linjan katkaisuresistanssin määrittämiseen (PC) J7 ja J8 a14 Kytkennät RS485 (PC) linjaa varten RJ45 kaapelein J5 ja J6 a16 Kytkennät RS485 (Pmu) linjaa varten RJ45 kaapelein

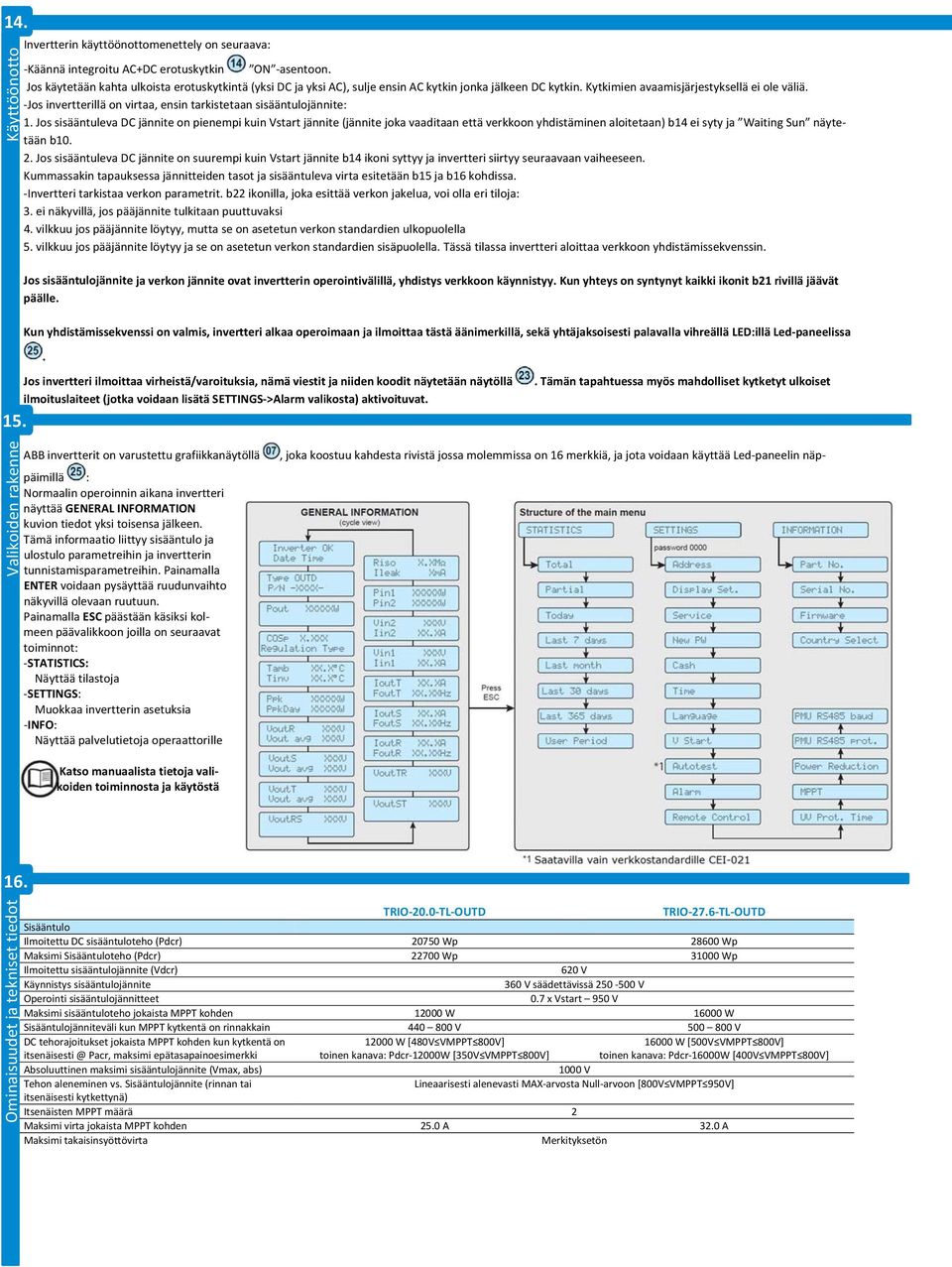

7 14. Ominaisuudet ja tekniset tiedot Valikoiden rakenne Käyttöönotto Invertterin käyttöönottomenettely on seuraava: Käännä integroitu AC+DC erotuskytkin ON asentoon. Jos käytetään kahta ulkoista erotuskytkintä (yksi DC ja yksi AC), sulje ensin AC kytkin jonka jälkeen DC kytkin. Kytkimien avaamisjärjestyksellä ei ole väliä. Jos invertterillä on virtaa, ensin tarkistetaan sisääntulojännite: 1. Jos sisääntuleva DC jännite on pienempi kuin Vstart jännite (jännite joka vaaditaan että verkkoon yhdistäminen aloitetaan) b14 ei syty ja Waiting Sun näytetään b Jos sisääntuleva DC jännite on suurempi kuin Vstart jännite b14 ikoni syttyy ja invertteri siirtyy seuraavaan vaiheeseen. Kummassakin tapauksessa jännitteiden tasot ja sisääntuleva virta esitetään b15 ja b16 kohdissa. Invertteri tarkistaa verkon parametrit. b22 ikonilla, joka esittää verkon jakelua, voi olla eri tiloja: 3. ei näkyvillä, jos pääjännite tulkitaan puuttuvaksi 4. vilkkuu jos pääjännite löytyy, mutta se on asetetun verkon standardien ulkopuolella 5. vilkkuu jos pääjännite löytyy ja se on asetetun verkon standardien sisäpuolella. Tässä tilassa invertteri aloittaa verkkoon yhdistämissekvenssin. Jos sisääntulojännite ja verkon jännite ovat invertterin operointivälillä, yhdistys verkkoon käynnistyy. Kun yhteys on syntynyt kaikki ikonit b21 rivillä jäävät päälle. Kun yhdistämissekvenssi on valmis, invertteri alkaa operoimaan ja ilmoittaa tästä äänimerkillä, sekä yhtäjaksoisesti palavalla vihreällä LED:illä Led paneelissa. Jos invertteri ilmoittaa virheistä/varoituksia, nämä viestit ja niiden koodit näytetään näytöllä. Tämän tapahtuessa myös mahdolliset kytketyt ulkoiset ilmoituslaiteet (jotka voidaan lisätä SETTINGS >Alarm valikosta) aktivoituvat., joka koostuu kahdesta rivistä jossa molemmissa on 16 merkkiä, ja jota voidaan käyttää Led paneelin näp ABB invertterit on varustettu grafiikkanäytöllä päimillä : Normaalin operoinnin aikana invertteri näyttää GENERAL INFORMATION kuvion tiedot yksi toisensa jälkeen. Tämä informaatio liittyy sisääntulo ja ulostulo parametreihin ja invertterin tunnistamisparametreihin. Painamalla ENTER voidaan pysäyttää ruudunvaihto näkyvillä olevaan ruutuun. Painamalla ESC päästään käsiksi kolmeen päävalikkoon joilla on seuraavat toiminnot: STATISTICS: Näyttää tilastoja SETTINGS: Muokkaa invertterin asetuksia INFO: Näyttää palvelutietoja operaattorille Katso manuaalista tietoja valikoiden toiminnosta ja käytöstä TRIO 20.0 TL OUTD TRIO 27.6 TL OUTD Sisääntulo Ilmoitettu DC sisääntuloteho (Pdcr) Wp Wp Maksimi Sisääntuloteho (Pdcr) Wp Wp Ilmoitettu sisääntulojännite (Vdcr) 620 V Käynnistys sisääntulojännite 360 V säädettävissä V Operointi sisääntulojännitteet 0.7 x Vstart 950 V Maksimi sisääntuloteho jokaista MPPT kohden W W Sisääntulojänniteväli kun MPPT kytkentä on rinnakkain V V DC tehorajoitukset jokaista MPPT kohden kun kytkentä on Pacr, maksimi epätasapainoesimerkki W [480V VMPPT 800V] toinen kanava: Pdcr 12000W [350V VMPPT 800V] W [500V VMPPT 800V] toinen kanava: Pdcr 16000W [400V VMPPT 800V] Absoluuttinen maksimi sisääntulojännite (Vmax, abs) 1000 V Tehon aleneminen vs. Sisääntulojännite (rinnan tai Lineaarisesti alenevasti MAX arvosta Null arvoon [800V VMPPT 950V] itsenäisesti kytkettynä) Itsenäisten MPPT määrä 2 Maksimi virta jokaista MPPT kohden 25.0 A 32.0 A Maksimi takaisinsyöttövirta Merkityksetön
8 Ominaisuudet ja tekniset tiedot jatk. DC sisääntuloparien määrä jokaista MPPT kohden DC yhteyden tyyppi IEC Sisääntulosuojaus Napasuojaus Sisääntulon ylijännitesuoja jokaista MPPT kohden Varistor Kiinnitys Ylijännite kategoria (IEC ) Turvallisuus Eristystaso Turvallisuusluokka Merkinnät (1) AC jänniteväli voi vaihdella riippuen maan verkkostandardista (2) Taajuus voi vaihdella riippuen maan verkkostandardista Huom. Ominaisuudet joita tässä ei ole listattu, eivät kuulu tuotteeseen. TRIO 20.0 TL OUTD TRIO 27.6 TL OUTD 1 jokaista MPPT kohden (Standardi ja S2 versiot) 1 jokaista MPPT kohden (Standardi ja S2 versiot) 4 jokaista MPPT kohden ( S2F / S2X vesriot) 5 jokaista MPPT kohden ( S2F / S2X versiot) Työkaluvapaa PV liitin WM / MC4 (Ruuviterminaali Standardi ja S2 versioissa Luokka A Suojaus vain invertterille, rajoitetusta lähteestä, standardi ja S2 vesroissa ja muissa versioissa maksimissaan kahdella kaapelilla yhdistetty sulake 2 jokaista MPPT kohden Sisääntulon ylijännitesuoja jokaista MPPT kohden DIN rail surge arrester ( S2X versio) 3 (Luokka 2) jokaista MPPT kohden Maksimi oikosulkusuoja per MPPT 30.0 A 40.0 A Aurinkosähkö verkoston eristyksen hallinta Maakohtaisen määrityksen mukaisesti DC katkaisijan arvo jokaista MPPT kohden (versiot jossa DC erotuskytkin) 40 A / 1000 V Sulakkeet ( S2F ja S2X versiot) gpv / 1000 V / Maks. 20 A Ulostulo AC verkkokytkennän tyyppi Kolmivaiheinen 3W tai 4W + PE Ilmoitettu AC verkkojännite 400 Vac Ulostulojännitteen vaihteluväli V (1) Ilmoitettu ulostulo teho (Pacr) W W Maksimi ulostulo teho (Pacmax) W (3) W (4) Maksimi näennäis ulostuloteho (Sacmax) VA VA Maksimi AC ulostulovirta (lac, max) 33.0 A 45.0 A Käynnistysvirrankulutus Merkityksetön Maksimi ulostulovikavirta <63Arms (100mS) Ilmoitettu taajuus (fr) 50 / 60 Hz Ulostulon taajuusväli / Hz (2) Nominaalistehon kerroin ja säätöväli > säädettävissä ± 0.9 tai ±0.8 22kVA maksimilla > säädettävissä ± 0.9 tai ±0.8 30kVA maksimilla Virran vääristymä < 3 % AC liitännän tyyppi Ruuviterminaali, maksimi halkaisijapinta ala 35mm 2 Ulostulosuojaus Saareketoitumisen esto Maakohtaisten määritysten mukaisesti Maksimi AC ylivirtasuoja 34.0 A 46.0 A Ulostulon ylijännitesuoja Varistor 4 Ulostulon ylijännitesuoja DIN rail surge arrester ( S2X versio) 4 (2 Luokka) Operoinnin suoritusteho Maksimi tehokkuus (ŋmax) 98.2 % Painotettu tehokkuus (EURO/CEC) 98.0 % / 98.0 % Valmiustilan virrankulutus < 8 W Yöajan virrankulutus < 1 W Viestintä Langallinen paikallismonitorointi PVI USB RS232_ (lisäv.), PVI DESKTOP (lisäv.) Etämonitorointi PVI AEC EVO (lisäv.), VSN700 Data Logger (lisäv.) Langaton paikallismonitorointi PVI DESKTOP (lisäv.) ja PVI RADIOMODULE (lisäv.) Käyttöliittymä LCD näyttö jossa 16 merkkiä kahdella (2) rivillä Ympäristöparametrit Ympäristön lämpötilaväli C / F. Toimintateho heikkenee 45 C/122 F Suhteellinen kosteus % kondensoituminen Ympäristön maksimisaastetaso 3 Melutaso < 50 1 m Maksimi toimintakorkeus optimaalisella tehokkuudella 2000 m / 6560 ft Ympäristökategoria Ulkokäyttö Fyysisset tiedot Ympäristönsuojelu arvo IP 65 Jäähdytys Ilmajäähdytteinen Ulkomitat (K x L x S) 1061 x 702 x 292 mm 41.7" x 27.6" x 11.5" Paino Standardi ja S2: 67 kg/147lb Standardi ja S2: 72 kg/158lb S2F / S2X: 75 kg / 165 lb S2F / S2X: 80 kg / 176 lb Seinäkiinnitys II (DC Sisääntulo) III (AC ulostulo) HF muuntaja I CE (50 Hz) (3) Rajoitettu W Saksassa (4) Rajoitettu W Saksassa Ota yhteyttä: TRIO-20.0_27.6-TL-OUTD-Pika-asennusohje FIN Rev2 EFFECTIVE Copyright 2015 ABB. Kaikki oikeudet pidätetään. Tiedot voivat vaihtua ilman eri ilmoitusta.
