ABB aurinkosähköinvertterit Pikaohje UNO 2.0/2.5 I OUTD

Transkriptio

1 ABB aurinkosähköinvertterit Pikaohje UNO 2.0/2.5 I OUTD Tämän pikaohjeen lisäksi on turvallisuus ja asennustietojen ohjeet luettava ja niitä on noudatettava. Tekninen dokumentaatio, ja hallintaohjelmisto tuotteeseen ovat saatavilla verkkosivuilta. Laitetta on käytettävä siten, kuin tässä ohjeessa on kuvattu. Jos tästä poiketaan, invertterin turvalaitteet eivät ehkä toimi halutulla tavalla. Laitteen sähköasennuksen saa suorittaa vain sähköalan ammattihenkilö, asennustarkastus pitää tehdä S/S2 sähköpätevyyden omaavan henkilön tai yrityksen toimesta.

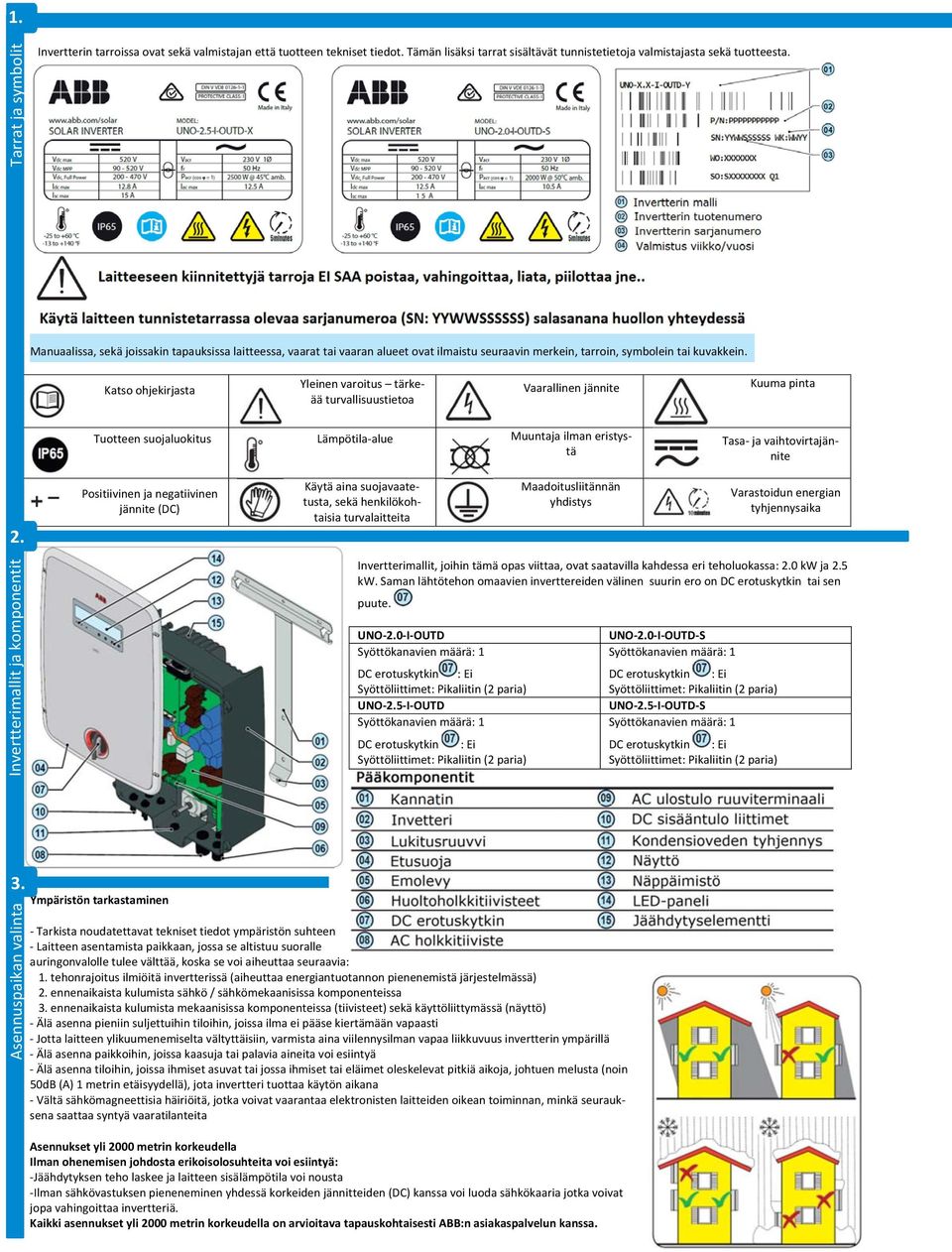

2 . Tarrat ja symbolit cinvertterin tarroissa ovat sekä valmistajan että tuotteen tekniset tiedot. Tämän lisäksi tarrat sisältävät tunnistetietoja valmistajasta sekä tuotteesta. Manuaalissa, sekä joissakin tapauksissa laitteessa, vaarat tai vaaran alueet ovat ilmaistu seuraavin merkein, tarroin, symbolein tai kuvakkein. Katso ohjekirjasta Yleinen varoitus tärkeää turvallisuustietoa Vaarallinen jännite Kuuma pinta Tuotteen suojaluokitus Lämpötila alue Muuntaja ilman eristystä Tasa ja vaihtovirtajännite 2. Invertterimallit ja komponentit Positiivinen ja negatiivinen jännite (DC) Käytä aina suojavaatetusta, sekä henkilökohtaisia turvalaitteita Maadoitusliitännän yhdistys Varastoidun energian tyhjennysaika Invertterimallit, joihin tämä opas viittaa, ovat saatavilla kahdessa eri teholuokassa: 2.0 kw ja 2.5 kw. Saman lähtötehon omaavien inverttereiden välinen suurin ero on DC erotuskytkin tai sen puute. UNO 2.0 I OUTD Syöttökanavien määrä: DC erotuskytkin : Ei Syöttöliittimet: Pikaliitin (2 paria) UNO 2.5 I OUTD Syöttökanavien määrä: DC erotuskytkin : Ei Syöttöliittimet: Pikaliitin (2 paria) UNO 2.0 I OUTD S Syöttökanavien määrä: DC erotuskytkin : Ei Syöttöliittimet: Pikaliitin (2 paria) UNO 2.5 I OUTD S Syöttökanavien määrä: DC erotuskytkin : Ei Syöttöliittimet: Pikaliitin (2 paria) 3. Asennuspaikan valinta Ympäristön tarkastaminen Tarkista noudatettavat tekniset tiedot ympäristön suhteen Laitteen asentamista paikkaan, jossa se altistuu suoralle auringonvalolle tulee välttää, koska se voi aiheuttaa seuraavia:. tehonrajoitus ilmiöitä invertterissä (aiheuttaa energiantuotannon pienenemistä järjestelmässä) 2. ennenaikaista kulumista sähkö / sähkömekaanisissa komponenteissa 3. ennenaikaista kulumista mekaanisissa komponenteissa (tiivisteet) sekä käyttöliittymässä (näyttö) Älä asenna pieniin suljettuihin tiloihin, joissa ilma ei pääse kiertämään vapaasti Jotta laitteen ylikuumenemiselta vältyttäisiin, varmista aina viilennysilman vapaa liikkuvuus invertterin ympärillä Älä asenna paikkoihin, joissa kaasuja tai palavia aineita voi esiintyä Älä asenna tiloihin, joissa ihmiset asuvat tai jossa ihmiset tai eläimet oleskelevat pitkiä aikoja, johtuen melusta (noin 50dB (A) metrin etäisyydellä), jota invertteri tuottaa käytön aikana Vältä sähkömagneettisia häiriöitä, jotka voivat vaarantaa elektronisten laitteiden oikean toiminnan, minkä seurauksena saattaa syntyä vaaratilanteita Asennukset yli 2000 metrin korkeudella Ilman ohenemisen johdosta erikoisolosuhteita voi esiintyä: Jäähdytyksen teho laskee ja laitteen sisälämpötila voi nousta Ilman sähkövastuksen pieneneminen yhdessä korkeiden jännitteiden (DC) kanssa voi luoda sähkökaaria jotka voivat jopa vahingoittaa invertteriä. Kaikki asennukset yli 2000 metrin korkeudella on arvioitava tapauskohtaisesti ABB:n asiakaspalvelun kanssa.

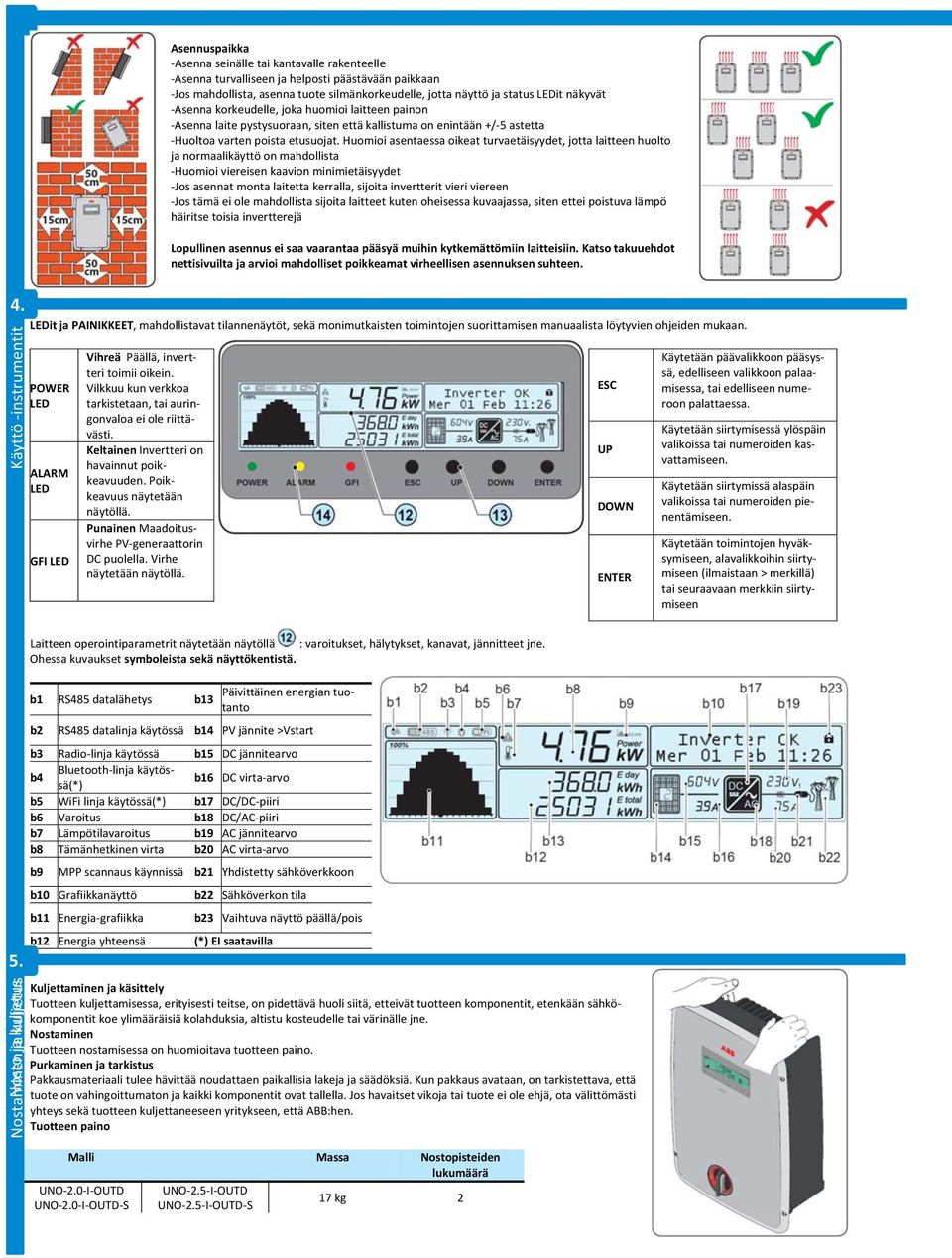

3 Asennuspaikka Asenna seinälle tai kantavalle rakenteelle Asenna turvalliseen ja helposti päästävään paikkaan Jos mahdollista, asenna tuote silmänkorkeudelle, jotta näyttö ja status LEDit näkyvät Asenna korkeudelle, joka huomioi laitteen painon Asenna laite pystysuoraan, siten että kallistuma on enintään +/ 5 astetta Huoltoa varten poista etusuojat. Huomioi asentaessa oikeat turvaetäisyydet, jotta laitteen huolto ja normaalikäyttö on mahdollista Huomioi viereisen kaavion minimietäisyydet Jos asennat monta laitetta kerralla, sijoita invertterit vieri viereen Jos tämä ei ole mahdollista sijoita laitteet kuten oheisessa kuvaajassa, siten ettei poistuva lämpö häiritse toisia invertterejä Lopullinen asennus ei saa vaarantaa pääsyä muihin kytkemättömiin laitteisiin. Katso takuuehdot nettisivuilta ja arvioi mahdolliset poikkeamat virheellisen asennuksen suhteen. 4. Nostaminen Nosto ja kuljetus Käyttö instrumentit 5. LEDit ja PAINIKKEET, mahdollistavat tilannenäytöt, sekä monimutkaisten toimintojen suorittamisen manuaalista löytyvien ohjeiden mukaan. POWER LED ALARM LED GFI LED Vihreä Päällä, invertteri toimii oikein. Vilkkuu kun verkkoa tarkistetaan, tai auringonvaloa ei ole riittävästi. Keltainen Invertteri on havainnut poikkeavuuden. Poikkeavuus näytetään näytöllä. Punainen Maadoitusvirhe PV generaattorin DC puolella. Virhe näytetään näytöllä. Laitteen operointiparametrit näytetään näytöllä : varoitukset, hälytykset, kanavat, jännitteet jne. Ohessa kuvaukset symboleista sekä näyttökentistä. b RS485 datalähetys b3 b2 Päivittäinen energian tuotanto RS485 datalinja käytössä b4 PV jännite >Vstart b3 Radio linja käytössä b5 DC jännitearvo b4 Bluetooth linja käytössä(*) b6 DC virta arvo b5 WiFi linja käytössä(*) b7 DC/DC piiri b6 Varoitus b8 DC/AC piiri b7 Lämpötilavaroitus b9 AC jännitearvo b8 Tämänhetkinen virta b20 AC virta arvo b9 MPP scannaus käynnissä b2 Yhdistetty sähköverkkoon b0 Grafiikkanäyttö b Energia grafiikka b2 Energia yhteensä b22 Sähköverkon tila b23 Vaihtuva näyttö päällä/pois (*) EI saatavilla ESC UP DOWN ENTER Kuljettaminen ja käsittely Tuotteen kuljettamisessa, erityisesti teitse, on pidettävä huoli siitä, etteivät tuotteen komponentit, etenkään sähkökomponentit koe ylimääräisiä kolahduksia, altistu kosteudelle tai värinälle jne. Nostaminen Tuotteen nostamisessa on huomioitava tuotteen paino. Purkaminen ja tarkistus Pakkausmateriaali tulee hävittää noudattaen paikallisia lakeja ja säädöksiä. Kun pakkaus avataan, on tarkistettava, että tuote on vahingoittumaton ja kaikki komponentit ovat tallella. Jos havaitset vikoja tai tuote ei ole ehjä, ota välittömästi yhteys sekä tuotteen kuljettaneeseen yritykseen, että ABB:hen. Tuotteen paino Malli Massa Nostopisteiden lukumäärä UNO 2.0 I OUTD UNO 2.5 I OUTD UNO 2.0 I OUTD S UNO 2.5 I OUTD S 7 kg 2 Käytetään päävalikkoon pääsyssä, edelliseen valikkoon palaamisessa, tai edelliseen numeroon palattaessa. Käytetään siirtymisessä ylöspäin valikoissa tai numeroiden kasvattamiseen. Käytetään siirtymissä alaspäin valikoissa tai numeroiden pienentämiseen. Käytetään toimintojen hyväksymiseen, alavalikkoihin siirtymiseen (ilmaistaan > merkillä) tai seuraavaan merkkiin siirtymiseen

4 6. Lista pakkauksessa olevista komponenteista Komponentit jotka ovat saatavilla kaikille malleille Liitin konfiguroitavaa relettä varten Liitin viestintä ja hallintasignaaleja varten L avain, TORX TX25 Pikaliitin (naaras) Pikaliitin (uros) Kiinnike ja ruuvit tiivistämistä varten Lukumäärä Komponentit jotka ovat saatavilla kaikille malleille Kahden aukon tiiviste M20 signaalikaapeleita varten Kiinnike seinäasennusta varten Ruuveja ja muttereita seinäkiinnitystä varten Lukitusruuvi invertterin kiinnittämistä varten Pika asennusohje Lukumäärä Seinä asennus Seinä/pylväskiinnitys Älä aseta invertteriä maahan makaamaan etukansi alaspäin. suoraan seinää vasten ja käytä sitä porauk Sijoita kannatin sessa apuna. Poraa tarvittavat kolme reikää käyttäen 0mm terää. Reikien tulee olla noin 70mm syviä. Kannattimessa on 5 kiinnitysaukkoa, mutta vain kolmea käytetään, riippuen asennustyypistä: pylväisiin A aukot ja seiniin B aukot. Kiinnitä kannatin seinään neljällä mukana tulleella kolmella ankkurilla joiden halkaisija on 0mm. Kiinnitä invertteri kannattimeen asettamalla takaruuvien päät aukkoihin, kuten kuvassa näytetään. Ankkuroi invertteri kannattimeen lukitusruuvilla joka sijaitsee kannattimen ala osassa. Poista neljä ruuvia, jotta voit avata etukannen kuvatulla tavalla. Tämän jälkeen voit tehdä tarvittavat kytkennät. Etukansi on kiinnitetty kiinteillä kiskoilla laitteeseen ja sitä ei voi poistaa. Kun tarvittavat liitännät on tehty, sulje kansi kiinnittämällä neljä ruuvia. 8. Poista suojakalvo etupanelista. Kannen avaaminen Etukansi on helppo avata liu uttamalla se kiskoja pitkin, kuten seuraavassa kuvassa esitetään. Poista neljä ruuvia jotka pitävät kannen paikallaan (Vaihe ) Avaa kansi vetämällä sitä itseäsi kohti, jonka jälkeen työnnä sitä ylöspäin molemmilta laidoilta (Vaiheet 2 ja 3). Kiinnitä kansi työntämällä sitä eteenpäin, jonka jälkeen työnnä alaspäin (Vaiheet 4 ja 5)

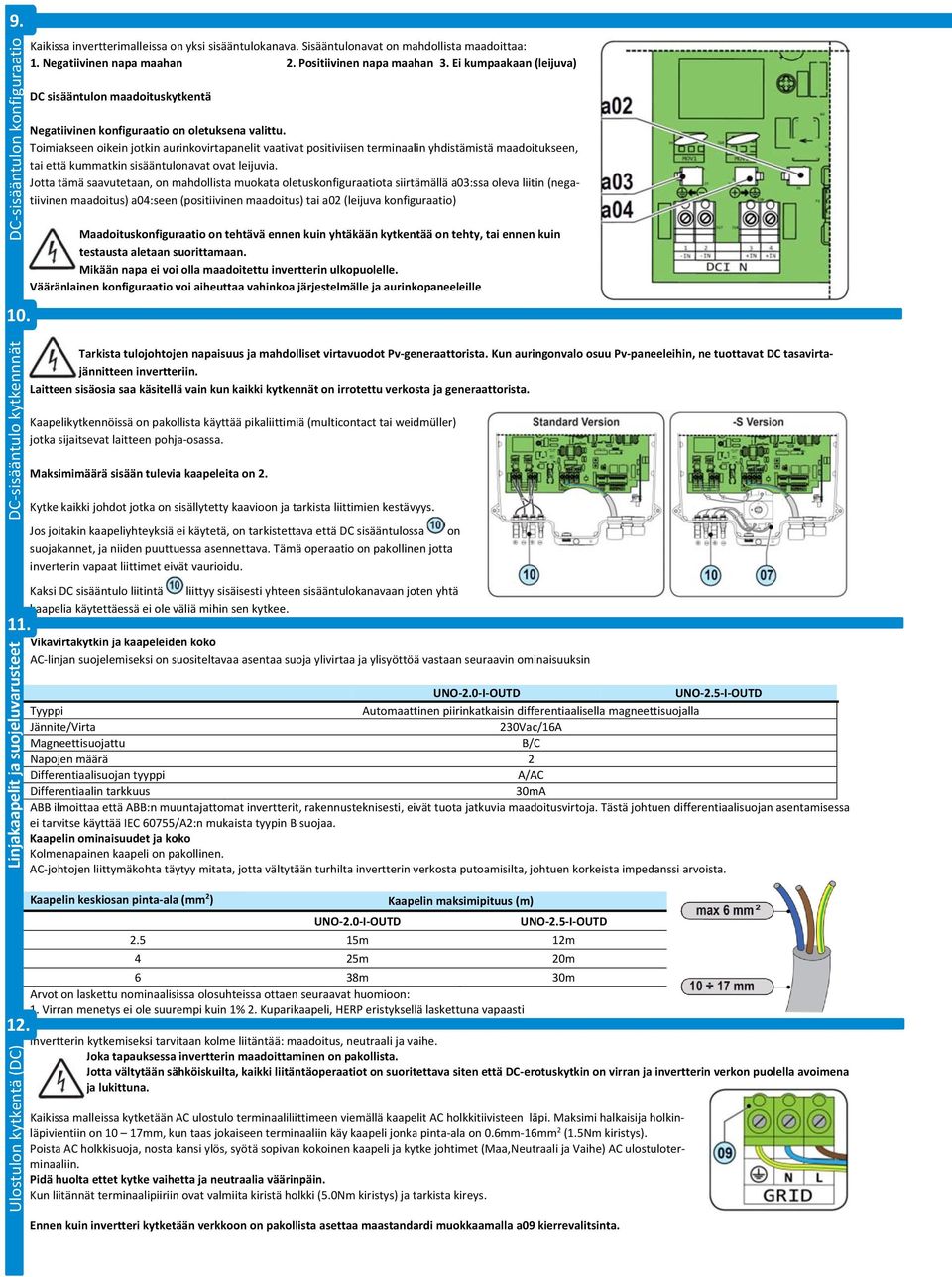

5 9. DC sisääntulon konfiguraatio 0. Linjakaapelit ja suojeluvarusteet DC sisääntulo kytkennnät. 2. Ulostulon kytkentä (DC) Kaikissa invertterimalleissa on yksi sisääntulokanava. Sisääntulonavat on mahdollista maadoittaa:. Negatiivinen napa maahan 2. Positiivinen napa maahan 3. Ei kumpaakaan (leijuva) DC sisääntulon maadoituskytkentä Negatiivinen konfiguraatio on oletuksena valittu. Toimiakseen oikein jotkin aurinkovirtapanelit vaativat positiviisen terminaalin yhdistämistä maadoitukseen, tai että kummatkin sisääntulonavat ovat leijuvia. Jotta tämä saavutetaan, on mahdollista muokata oletuskonfiguraatiota siirtämällä a03:ssa oleva liitin (negatiivinen maadoitus) a04:seen (positiivinen maadoitus) tai a02 (leijuva konfiguraatio) Maadoituskonfiguraatio on tehtävä ennen kuin yhtäkään kytkentää on tehty, tai ennen kuin testausta aletaan suorittamaan. Mikään napa ei voi olla maadoitettu invertterin ulkopuolelle. Vääränlainen konfiguraatio voi aiheuttaa vahinkoa järjestelmälle ja aurinkopaneeleille Tarkista tulojohtojen napaisuus ja mahdolliset virtavuodot Pv generaattorista. Kun auringonvalo osuu Pv paneeleihin, ne tuottavat DC tasavirtajännitteen invertteriin. Laitteen sisäosia saa käsitellä vain kun kaikki kytkennät on irrotettu verkosta ja generaattorista. Kaapelikytkennöissä on pakollista käyttää pikaliittimiä (multicontact tai weidmüller) jotka sijaitsevat laitteen pohja osassa. Maksimimäärä sisään tulevia kaapeleita on 2. Kytke kaikki johdot jotka on sisällytetty kaavioon ja tarkista liittimien kestävyys. Jos joitakin kaapeliyhteyksiä ei käytetä, on tarkistettava että DC sisääntulossa on suojakannet, ja niiden puuttuessa asennettava. Tämä operaatio on pakollinen jotta inverterin vapaat liittimet eivät vaurioidu. Kaksi DC sisääntulo liitintä liittyy sisäisesti yhteen sisääntulokanavaan joten yhtä kaapelia käytettäessä ei ole väliä mihin sen kytkee. Vikavirtakytkin ja kaapeleiden koko AC linjan suojelemiseksi on suositeltavaa asentaa suoja ylivirtaa ja ylisyöttöä vastaan seuraavin ominaisuuksin UNO 2.0 I OUTD UNO 2.5 I OUTD Tyyppi Automaattinen piirinkatkaisin differentiaalisella magneettisuojalla Jännite/Virta 230Vac/6A Magneettisuojattu B/C Napojen määrä 2 Differentiaalisuojan tyyppi A/AC Differentiaalin tarkkuus 30mA ABB ilmoittaa että ABB:n muuntajattomat invertterit, rakennusteknisesti, eivät tuota jatkuvia maadoitusvirtoja. Tästä johtuen differentiaalisuojan asentamisessa ei tarvitse käyttää IEC 60755/A2:n mukaista tyypin B suojaa. Kaapelin ominaisuudet ja koko Kolmenapainen kaapeli on pakollinen. AC johtojen liittymäkohta täytyy mitata, jotta vältytään turhilta invertterin verkosta putoamisilta, johtuen korkeista impedanssi arvoista. Kaapelin keskiosan pinta ala (mm 2 ) UNO 2.0 I OUTD Kaapelin maksimipituus (m) UNO 2.5 I OUTD 2.5 5m 2m 4 25m 20m 6 38m 30m Arvot on laskettu nominaalisissa olosuhteissa ottaen seuraavat huomioon:. Virran menetys ei ole suurempi kuin % 2. Kuparikaapeli, HERP eristyksellä laskettuna vapaasti Invertterin kytkemiseksi tarvitaan kolme liitäntää: maadoitus, neutraali ja vaihe. Joka tapauksessa invertterin maadoittaminen on pakollista. Jotta vältytään sähköiskuilta, kaikki liitäntäoperaatiot on suoritettava siten että DC erotuskytkin on virran ja invertterin verkon puolella avoimena ja lukittuna. Kaikissa malleissa kytketään AC ulostulo terminaaliliittimeen viemällä kaapelit AC holkkitiivisteen läpi. Maksimi halkaisija holkinläpivientiin on 0 7mm, kun taas jokaiseen terminaaliin käy kaapeli jonka pinta ala on 0.6mm 6mm 2 (.5Nm kiristys). Poista AC holkkisuoja, nosta kansi ylös, syötä sopivan kokoinen kaapeli ja kytke johtimet (Maa,Neutraali ja Vaihe) AC ulostuloterminaaliin. Pidä huolta ettet kytke vaihetta ja neutraalia väärinpäin. Kun liitännät terminaalipiiriin ovat valmiita kiristä holkki (5.0Nm kiristys) ja tarkista kireys. Ennen kuin invertteri kytketään verkkoon on pakollista asettaa maastandardi muokkaamalla a09 kierrevalitsinta.

6 3. Verkkostandardin asetus 4. Kommunikaatio ja hallintasignaalien kytkentä Ennen kuin invertteri voidaan kytkeä jakeluverkkoon, on pakollista asettaa maastandardi muokkaamalla a09 kierrevalitsinta: Taulukko: maastandardi ja kieli Valitsin Näyttökieli Maan verkkostandardi (nimi näytöllä) EI MÄÄRITELTY ENGLANTI 9 CEI EXTERNAL Protection 0 SAKSA VDE Yksi vaihe (VDE SAKSA (CEI02 EX) 026) V Yksi vaihe (UL208sing) ENGLANTI V Jaettu vaihe (UL240spl) ENGLANTI V Yksi vaihe (UL277sing) ENGLANTI 0 5 ENEL 230V Yksi vaihe (ENEL) ITALIA 0 6 ESPANJA RD 230V (UK G83) ESPANJA 0 7 UK 230V (UK G83) ENGLANTI V (IRELAND) ENGLANTI 0 A 230V (AS 4777) ENGLANTI 0 B 230V (ISRAEL) ENGLANTI 0 D 230V (FRANCE) RANSKA 0 E 230V (NETHERLAND) HOLLANTI 0 F 230V (GREECE) ENGLANTI 0 230V (PORTUGAL) ENGLANTI 230V (CORSICA) RANSKA 2 230V (HUNGARY) ENGLANTI 3 230V (CHINA) ENGLANTI 4 220V (KOREA) ENGLANTI 5 230V (TAIWAN) ENGLANTI 6 230V (CZECH) TSEKKI 7 SAKSA VDE AR N 230V (VDE 405) SAKSA 8 ENEL CEI 230V INTERNAL Prot. (CEI02IN) ITALIA Asetuksista tulee pysyviä 24 tunnin jälkeen toiminnan alkamisesta (Aurinkosähkögeneraattorissa on virtaa). Kytkin Maan verkkostandardi (nimi näkyvissä) Näyttökieli 2 ITALIA B ETELÄ 230V (S. AFRICA) ENGLANTI E BELG C0 230V (C0 0) RANSKA F 220V (BRAZIL) ENGLISH Signaalien yhdistäminen emolevyyn Jokainen kaapeli joka emolevyyn yhdistetään, on vietävä huoltoholkkien läpi (katso kuva). Vapaana olevat holkit ovat kaksi M20:tä joihin voi syöttää kaapeleita joiden halkaisija on 7 3mm. Kaksireikäinen holkkitiiviste, joka tulee pakkauksen mukana, mahdollistaa kaapeleiden joiden pinta ala on 5mm 2 läpiviennin. Signaalikaapelit kytketään emolevyyn invertterin sisällä kytkemällä ne esitettyihin terminaaleihin. Tarkista manuaalista liitäntöjen yksityiskohdat ja toiminnot joita viestintä ja ohjauspiiri tarjoaa Kun liitännät ja konfiguraatiot ovat valmiita, invertterin kansi on suljettava (2.2Nm kiristys), kiristämällä ruuvit osoitetussa järjestyksessä. Manuaalin tunnus Invertterin Kuvaus tunnus a0 J9 0 Tulo varistorit a02 J5 Kytkin leijuvalle maadoitukselle a03 J7 Kytkin negatiiviselle maadoitukselle a04 J8 Kytkin positiiviselle maadoitukselle a05 F J25 PTC a06 J J2 Ulostulo varistorit a07 J4 Muistikorttipaikka, invertterin datan säilytystä varten a08 BT Patteri a09 S S2 Kääntökytkin maastandardin asettamista varten a0 S3 Kytkin RS485 linjan katkaisuresistanssin määrittämiseen a J6 RS485 kommunikaatiopiirin paikka a2 J3 J4 Kytkennät RS485 (PC) linjaa varten RJ45 kaapelein a3 J6 J5 Radiomoduuli korttipaikka a4 J24 Terminaalipiiri jota käytetään seuraavissa: PC RS485 sarjakytkentä (paikallista tai etäseurantaa varten) Kauko ohjattava ON/OFF kytkentä Tachometer signaalin (WIND versio) kytkentä a5 J23 Terminaaliportti johon voidaan kytkeä ulkopuolisia laitteita, jotka voivat hälyttää esimerkiksi vikatiloista. Tätä toimintaa voidaan ohjata SETTINGS >ALARM valikosta. Mahdolliset valinnat ovat: Production Alarm Alarm(ohjelmoitava) Crepuscolar AC ulostulopirii J2 J22

7 5. Käyttöönotto Invertterin käyttöönottomenettely on seuraavanlainen: Käännä AC + DC erotuskytkin ON asentoon Kahden kytkimen tapauksessa kytke ensin AC kytkin jonka jälkeen DC kytkin. Kytkinten avausjärjestyksellä ei ole väliä. Kun invertterissä on virtaa ensimmäinen tarkastus liittyy sisääntulevaan jännitteseen:. Jos DC sisääntuleva jännite on alempi kuin Vstart jännite ( jännite joka vaaditaan että invertteri kytketään verkkoon) b4 ikoni pysyy poissa päältä ja Waiting sun viesti näytetään b0. 2. Jos DC sisääntuleva jännite on korkeampi kuin Vstart jännite b4 ikoni näytetään ja invertteri siirtyy seuraavaan vaiheeseen. Kummassakin tapauksessa jännite tasot ja määrät näytetään kohdissa b5 ja b6. Invertteri käy seuraavaksi läpi verkon parametrit. b22 ikoni näytetään, joka esittää verkon tilaa, ja jolla voi olla eri merkityksiä: 3. ei näkyvillä, jos pääjännite puuttuu 4. vilkkuu, jos pääjännite on olemassa, mutta on kohdemaan verkko standardien ulkopuolella. 5. päällä, jos pääjännite on olemassa ja se on kohdemaan verkko standardien sisäpuolella. Tässä tilassa invertteri aloittaa verkkoon yhdistämissekvenssin. Jos tulojännite ja verkon jännite ovat invertterin operointivälillä, verkkoon yhdistäminen alkaa. Kun invertteri on yhdistetty, kaikki ikonit rivillä b2 pysyvät staattisina. Kun yhdistyssekvenssi on valmis, invertteri aloittaa operoinnin ja ilmoittaa oikeasta toiminnasta äänellä ja vihreän LED valon syttymisellä Led paneliin 6.. Virhe/varoitustila käynnistää automaattisesti mahdolli Jos invertteri antaa virheilmoituksia/varoituksia, näytetään ne ja niihin littyvät koodit näytöllä set ulkoiset hälytyslaitteet (voidaan asettaa valikon kohdasta SETTINGS >Alarm). Valikoiden rakenne Näytössä on alue b0 (grafiikka näyttö) joka näyttää valikot liikuttaessa Led paneelin valintanäppäimillä. Alue b0 koostuu kahdesta rivistä jossa kummassakin on 6 merkkiä: GENERAL INFORMATION rakenteen vaihtuminen on syklistä. Tämä informaatio liittyy sisääntulo ja ulostulo parametreihin ja invertterin tunnistamisparametreihin. Painamalla ENTER voidaan pysäyttää ruudunvaihto näkyvillä olevaan ruutuun. Painamalla ESC päästään käsiksi kolmeen päävalikkoon joilla on seuraavat toiminnot: STATISTICS > Näyttää tilastoja SETTINGS >Muokkaa invertterin asetuksia INFO > Näyttää palvelutietoja operaattorille Katso manuaalista tietoja valikoiden toiminnosta ja käytöstä

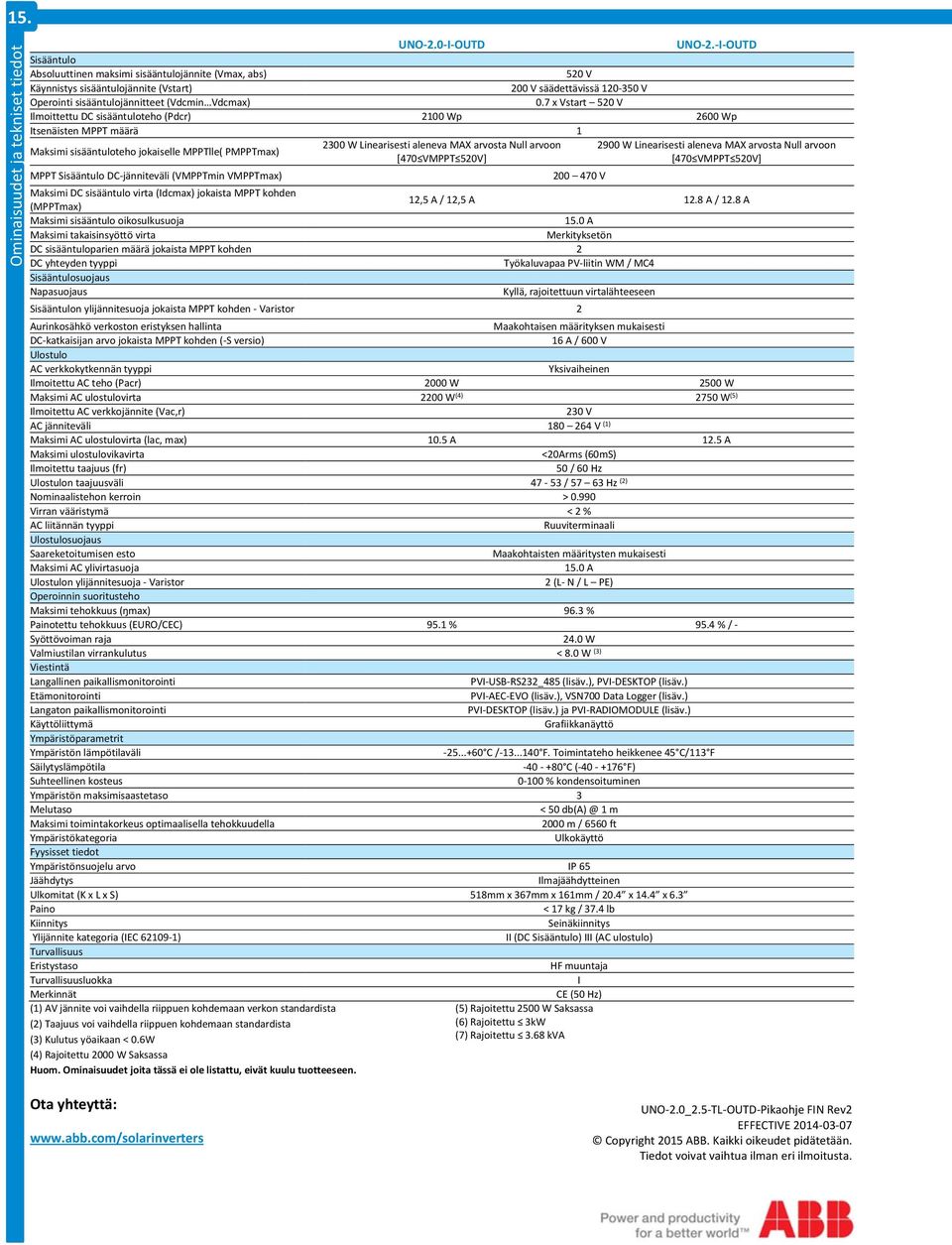

8 5. Ominaisuudet ja tekniset tiedot UNO 2.0 I OUTD UNO 2. I OUTD Sisääntulo Absoluuttinen maksimi sisääntulojännite (Vmax, abs) 520 V Käynnistys sisääntulojännite (Vstart) 200 V säädettävissä V Operointi sisääntulojännitteet (Vdcmin Vdcmax) 0.7 x Vstart 520 V Ilmoittettu DC sisääntuloteho (Pdcr) 200 Wp 2600 Wp Itsenäisten MPPT määrä Maksimi sisääntuloteho jokaiselle MPPTlle( PMPPTmax) 2300 W Linearisesti aleneva MAX arvosta Null arvoon 2900 W Linearisesti aleneva MAX arvosta Null arvoon [470 VMPPT 520V] [470 VMPPT 520V] MPPT Sisääntulo DC jänniteväli (VMPPTmin VMPPTmax) Paino Kiinnitys Ylijännite kategoria (IEC 6209 ) Turvallisuus Eristystaso Turvallisuusluokka Merkinnät () AV jännite voi vaihdella riippuen kohdemaan verkon standardista (2) Taajuus voi vaihdella riippuen kohdemaan standardista (3) Kulutus yöaikaan < 0.6W (4) Rajoitettu 2000 W Saksassa Huom. Ominaisuudet joita tässä ei ole listattu, eivät kuulu tuotteeseen V Maksimi DC sisääntulo virta (Idcmax) jokaista MPPT kohden (MPPTmax) 2,5 A / 2,5 A 2.8 A / 2.8 A Maksimi sisääntulo oikosulkusuoja 5.0 A Maksimi takaisinsyöttö virta Merkityksetön DC sisääntuloparien määrä jokaista MPPT kohden 2 DC yhteyden tyyppi Työkaluvapaa PV liitin WM / MC4 Sisääntulosuojaus Napasuojaus Kyllä, rajoitettuun virtalähteeseen Sisääntulon ylijännitesuoja jokaista MPPT kohden Varistor 2 Aurinkosähkö verkoston eristyksen hallinta Maakohtaisen määrityksen mukaisesti DC katkaisijan arvo jokaista MPPT kohden ( S versio) 6 A / 600 V Ulostulo AC verkkokytkennän tyyppi Yksivaiheinen Ilmoitettu AC teho (Pacr) 2000 W 2500 W Maksimi AC ulostulovirta 2200 W (4) 2750 W (5) Ilmoitettu AC verkkojännite (Vac,r) 230 V AC jänniteväli V () Maksimi AC ulostulovirta (lac, max) 0.5 A 2.5 A Maksimi ulostulovikavirta <20Arms (60mS) Ilmoitettu taajuus (fr) 50 / 60 Hz Ulostulon taajuusväli / Hz (2) Nominaalistehon kerroin > Virran vääristymä < 2 % AC liitännän tyyppi Ruuviterminaali Ulostulosuojaus Saareketoitumisen esto Maakohtaisten määritysten mukaisesti Maksimi AC ylivirtasuoja 5.0 A Ulostulon ylijännitesuoja Varistor 2 (L N / L PE) Operoinnin suoritusteho Maksimi tehokkuus (ŋmax) 96.3 % Painotettu tehokkuus (EURO/CEC) 95. % 95.4 % / Syöttövoiman raja 24.0 W Valmiustilan virrankulutus < 8.0 W (3) Viestintä Langallinen paikallismonitorointi PVI USB RS232_485 (lisäv.), PVI DESKTOP (lisäv.) Etämonitorointi PVI AEC EVO (lisäv.), VSN700 Data Logger (lisäv.) Langaton paikallismonitorointi PVI DESKTOP (lisäv.) ja PVI RADIOMODULE (lisäv.) Käyttöliittymä Grafiikkanäyttö Ympäristöparametrit Ympäristön lämpötilaväli C / F. Toimintateho heikkenee 45 C/3 F Säilytyslämpötila C ( F) Suhteellinen kosteus 0 00 % kondensoituminen Ympäristön maksimisaastetaso 3 Melutaso < 50 m Maksimi toimintakorkeus optimaalisella tehokkuudella 2000 m / 6560 ft Ympäristökategoria Ulkokäyttö Fyysisset tiedot Ympäristönsuojelu arvo IP 65 Jäähdytys Ilmajäähdytteinen Ulkomitat (K x L x S) 58mm x 367mm x 6mm / 20.4 x 4.4 x 6.3 < 7 kg / 37.4 lb Seinäkiinnitys II (DC Sisääntulo) III (AC ulostulo) HF muuntaja I CE (50 Hz) (5) Rajoitettu 2500 W Saksassa (6) Rajoitettu 3kW (7) Rajoitettu 3.68 kva Ota yhteyttä: UNO 2.0_2.5 TL OUTD Pikaohje FIN Rev2 EFFECTIVE Copyright 205 ABB. Kaikki oikeudet pidätetään. Tiedot voivat vaihtua ilman eri ilmoitusta.
