ABB aurinkosähköinvertterit Pikaohje PRO 33.0 TL OUTD

Koko: px
Aloita esitys sivulta:

Download "ABB aurinkosähköinvertterit Pikaohje PRO 33.0 TL OUTD"

Transkriptio

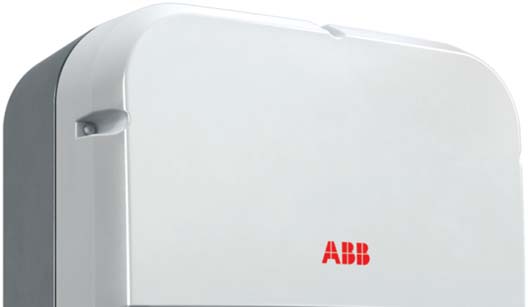

1 ABB aurinkosähköinvertterit Pikaohje PRO 33.0 TL OUTD Tämän pikaohjeen lisäksi on turvallisuus ja asennustietojen ohjeet luettava ja niitä on noudatettava. Tekninen dokumentaatio, ja hallintaohjelmisto tuotteeseen ovat saatavilla verkkosivuilta. Laitetta on käytettävä siten, kuin tässä ohjeessa on kuvattu. Jos tästä poiketaan, invertterin turvalaitteet eivät ehkä toimi halutulla tavalla. Laitteen sähköasennuksen saa suorittaa vain sähköalan ammattihenkilö, asennustarkastus pitää tehdä S1/S2 sähköpätevyyden omaavan henkilön tai yrityksen toimesta.

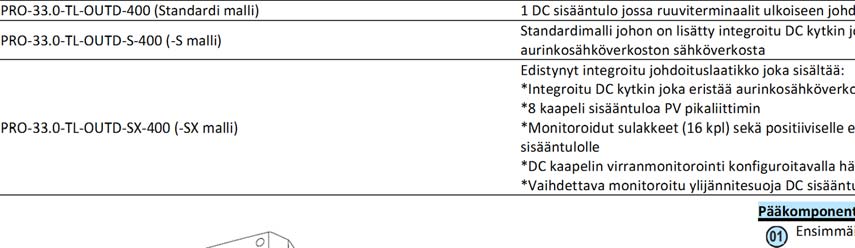

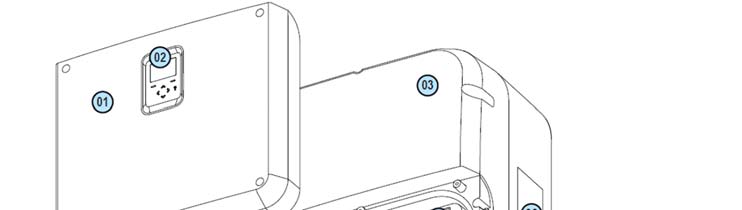

2 1. Tarrat ja symbolit Invertterin tarroissa ovat sekä valmistajan että tuotteen tekniset tiedot. Tämän lisäksi tarrat sisältävät tunnistetietoja valmistajasta sekä tuotteesta. Älä poista, piilota, peitä tai vahingoita laitteen tarroja. Manuaalissa, sekä joissakin tapauksissa laitteessa, vaarat tai vaaran alueet ovat ilmaistu seuraavin merkein, tarroin, symbolein tai kuvakkein. Katso ohjekirjasta Yleinen varoitus tärkeää turvallisuustietoa Vaarallinen jännite Kuuma pinta Tuotteen suojaluokitus Lämpötila alue Muuntaja ilman eristystä Tasa ja vaihtovirtajännite 2. Invertterimallit ja komponentit Positiivinen ja negatiivinen jännite (DC) Malli PRO 33.0 TL OUTD 400 (Standardi malli) PRO 33.0 TL OUTD S 400 ( S malli) PRO 33.0 TL OUTD SX 400 ( SX malli) Käytä aina suojavaatetusta, sekä henkilökohtaisia turvalaitteita Maadoitusliitännän yhdistys Varastoidun energian tyhjennysaika Kuvaus 1 DC sisääntulo jossa ruuviterminaalit ulkoiseen johdoituslaatikkoon Standardimalli johon on lisätty integroitu DC kytkin joka eristää aurinkosähköverkoston sähköverkosta Edistynyt integroitu johdoituslaatikko joka sisältää: *Integroitu DC kytkin joka eristää aurinkosähköverkoston sähköverkosta *8 kaapeli sisääntuloa PV pikaliittimin *Monitoroidut sulakkeet (16 kpl) sekä positiiviselle että negatiiviselle sisääntulolle *DC kaapelin virranmonitorointi konfiguroitavalla hälytysrajalla *Vaihdettava monitoroitu ylijännitesuoja DC sisääntulolle, tyyppiä II Pääkomponentit Ensimmäinen kansi Näyttö ja näppäimet Toinen kansi Hallintayksikkö Monitoroitu ylijännitesuojalaitteisto ( SX) Laitteiston tietotarra DC sisääntulon suoja DC sisääntulo (standardi & S): ruuviterminaalit ja kaapeliholkit DC sisääntulo ( SX) PV pikaliittimet ja monitoroitu kaapelisulakkeet 16 kappaletta Kontrolliyksikon terminaalit Sisäinen tuuletin Ulkoiset tuulettimet, kaksi kappaletta (yksi per puoli) Kaapeliholkit kontrollikaapeleille, kolme kappaletta DC kytkin ( S & SX) AC ulostuloterminaali Seinäkiinnike Toimitetut tarvikkeet: Dokumentaatio ja asennustarvikkeet

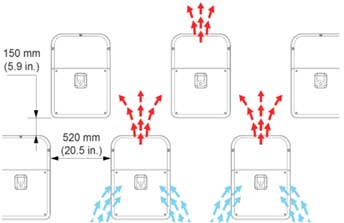

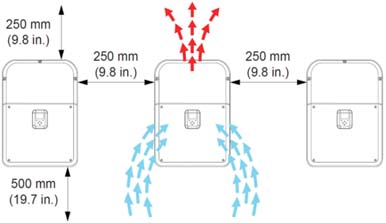

3 3. Asennus vaatimukset Estä altistuminen pölylle ja haitallisille kaasuille kuten ammoniakille Laite voi aiheuttaa melua ja tärinää. Pidä tämä mielessä valittaessa asennuspaikkaa Älä asenna laitetta suoraan auringonpaisteeseen. Suojele laite jäältä ja lumelta Asennusalueen tulee olla lasten ja eläinten ulottumattomissa Varmista että kaikki invertterin tarrat ovat aina näkyvissä Asennusalue tulee jäähdyttää riittävästi ottaen huomioon kaikki laitteistot Pinnan, johon laitteisto asennetaan, tulee kestää sen paino ja olla syttymättömästä materiaalista valmistettu Asennusalueelle tulee päästä esteettömästi hätätapauksissa ja huoltoa varten Asenna invertteri vertikaaliseen asentoon Varmista että: Suositukset: Minimi asennusvälejä noudatetaan Jos mahdollista, asenna invertterit rinnakkain, ei päällekkäin Laitteistolla on jäähdytys Jätä invertterien välille mahdollisimman paljon tilaa Jäähdytystuulettimiin on mahdollista päästä käsiksi huoltoa varten Asenna invertterit mahdollisimman alas Invertterin tarroja pystyy lukemaan Kun asennat inverttereitä päällekkäin noudata minimietäisyyksiä jotka näkyvät kuvaajassa 4. Mekaaninen asennus Varoitus! ABB suosittelee että käytät nosturia laitteiston nostamiseen. Noudata paikallisia työturvallisuussäännöksiä. Yksikkö painaa noin 67 Kg ja sen painopiste on yläosassa. Mekaaninen asennusmenettely 1. Tarkista pakkauksen mahdolliset vahingot 2. Poista pakkaus 3. Varmista että pakkaus sisältää oikeat komponentit 4. Varmista että asennusalue on valmis 5. Asenna seinäkiinnitys 6. Siirrä laite asennusalueelle 7. Nosta laite seinäkiinnikkeeseen 8. Lukitse laite seinäkiinnikkeeseen Seinäasennus Seinäkiinnike (sijoita invertterin taakse) Kärkikiinnike (8.5mm halkaisija) Seinäkiinnikkeet 4 kpl (8.5mm halkaisija) Kannatuspalkki johon invertteri ripustetaan Invertterin kiinnityskohdat 2 kappaletta Paikka riippulukolle Asennusmitat Vapaa tila Yksiköt H H1 H2 H3 W W1 W2 W3 CN CS CT mm tuumat Seinäkiinnikkeen asennus: 1. Käytä kärkikiinnikettä (b) merkitsemään seinäkiinnikkeen paikkaa 2. Tee reikä pintaan ja asenna proppu jos tarpeelista 3. Asenna kärkikiinnikeen ruuvi, mutta älä kiristä sitä 4.Anna seinäkiinnikkeen roikkua kärkikiinnikkestä jotta se tasautuu. 5. Merkitse jäljelle jääneet 4 kiinnikekohtaa (c) 6.Jos tarpeellista tee aukot asennuspinnalle ja asenna proput 7. Kiinnitä seinäkiinnike asennuspintaan 8. Kiristä kärkikiinnike Laitteen liikuttaminen Siirrä laite asennusalueelle Nosturin käyttö 1. Asenna kaksi silmäpulttia (M12) invertterin päälle 2.Kiinnitä nostokoukut kumpaakin silmään 3.Nosta invertteri varovasti ja vakauta se Invertterin siirtäminen käsin Vaaditaan vähintään kaksi henkilöä (noudata paikallisia työturvallisuus määräyksiä) Nosta Invertteri yläasentoon varovasti Käytä apuna invertterin alaosan kahvoja

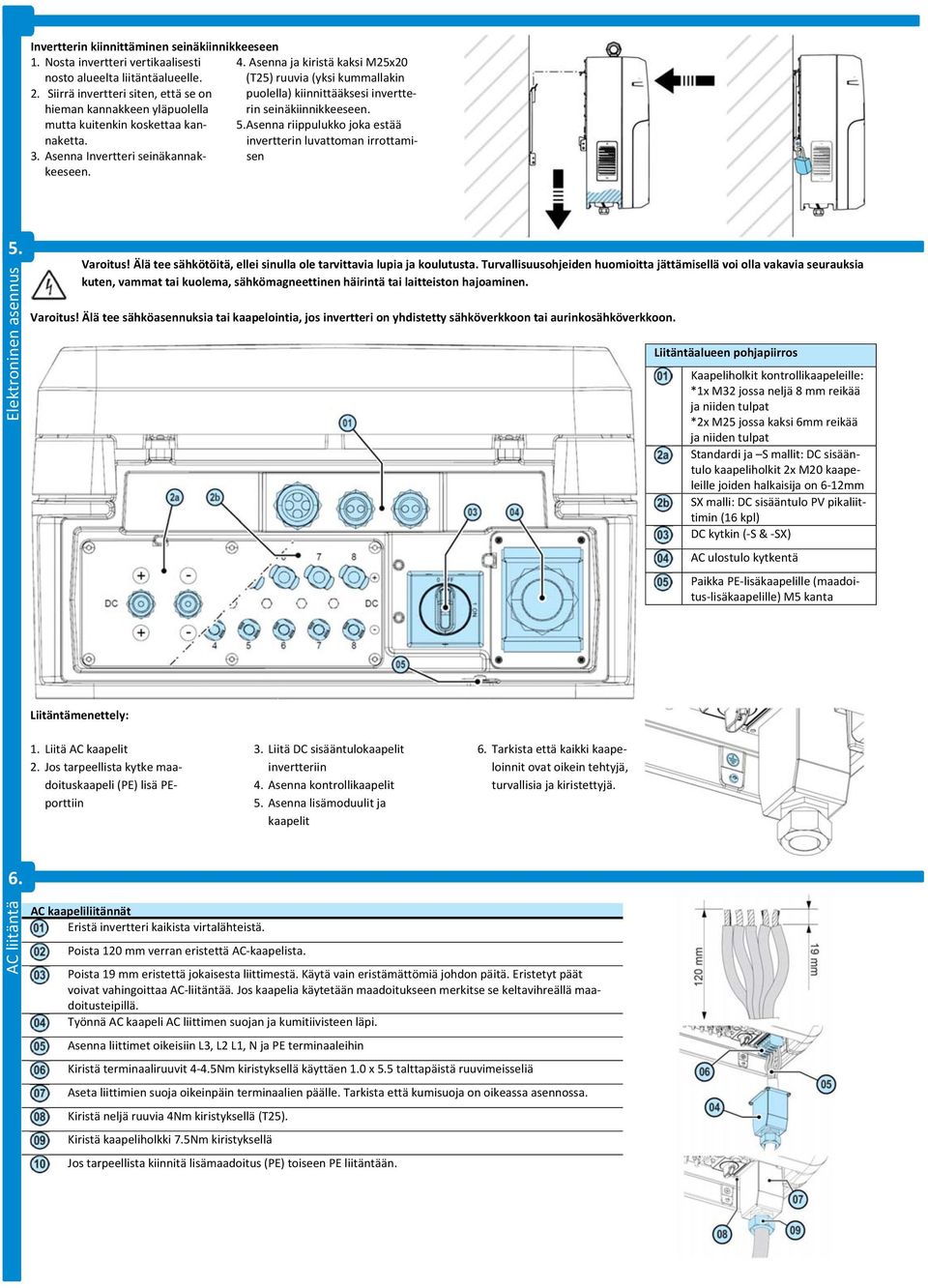

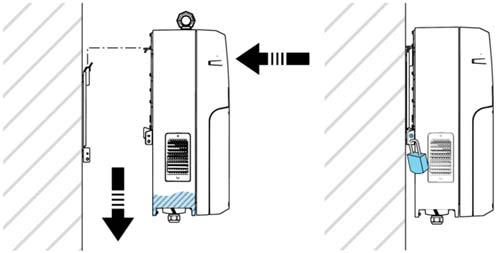

4 Invertterin kiinnittäminen seinäkiinnikkeeseen 1. Nosta invertteri vertikaalisesti 4. Asenna ja kiristä kaksi M25x20 nosto alueelta liitäntäalueelle. (T25) ruuvia (yksi kummallakin 2. Siirrä invertteri siten, että se on puolella) kiinnittääksesi invertterin seinäkiinnikkeeseen. hieman kannakkeen yläpuolella mutta kuitenkin koskettaa kannaketta. invertterin luvattoman irrottami 5. Asenna riippulukko joka estää 3. Asenna Invertteri seinäkannakkeeseensen 5. Elektroninen asennus Varoitus! Älä tee sähkötöitä, ellei sinulla ole tarvittavia lupia ja koulutusta. Turvallisuusohjeiden huomioitta jättämisellä voi olla vakavia seurauksia kuten, vammat tai kuolema, sähkömagneettinen häirintä tai laitteiston hajoaminen. Varoitus! Älä tee sähköasennuksia tai kaapelointia, jos invertteri on yhdistetty sähköverkkoon tai aurinkosähköverkkoon. Liitäntäalueen pohjapiirros Kaapeliholkit kontrollikaapeleille: *1x M32 jossa neljä 8 mm reikää ja niiden tulpat *2x M25 jossa kaksi 6mm reikää ja niiden tulpat Standardi ja S mallit: DC sisääntulo kaapeliholkit 2x M20 kaapeleille joiden halkaisija on 6 12mm SX malli: DC sisääntulo PV pikaliittimin (16 kpl) DC kytkin ( S & SX) AC ulostulo kytkentä Paikka PE lisäkaapelille (maadoitus lisäkaapelille) M5 kanta Liitäntämenettely: 1. Liitä AC kaapelit 2. Jos tarpeellista kytke maadoituskaapeli (PE) lisä PEporttiin 3. Liitä DC sisääntulokaapelit invertteriin 4. Asenna kontrollikaapelit 5. Asenna lisämoduulit ja kaapelit 6. Tarkista että kaikki kaapeloinnit ovat oikein tehtyjä, turvallisia ja kiristettyjä. 6. AC liitäntä AC kaapeliliitännät Eristä invertteri kaikista virtalähteistä. Poista 120 mm verran eristettä AC kaapelista. Poista 19 mm eristettä jokaisesta liittimestä. Käytä vain eristämättömiä johdon päitä. Eristetyt päät voivat vahingoittaa AC liitäntää. Jos kaapelia käytetään maadoitukseen merkitse se keltavihreällä maadoitusteipillä. Työnnä AC kaapeli AC liittimen suojan ja kumitiivisteen läpi. Asenna liittimet oikeisiin L3, L2 L1, N ja PE terminaaleihin Kiristä terminaaliruuvit 4 4.5Nm kiristyksellä käyttäen 1.0 x 5.5 talttapäistä ruuvimeisseliä Aseta liittimien suoja oikeinpäin terminaalien päälle. Tarkista että kumisuoja on oikeassa asennossa. Kiristä neljä ruuvia 4Nm kiristyksellä (T25). Kiristä kaapeliholkki 7.5Nm kiristyksellä Jos tarpeellista kiinnitä lisämaadoitus (PE) toiseen PE liitäntään.

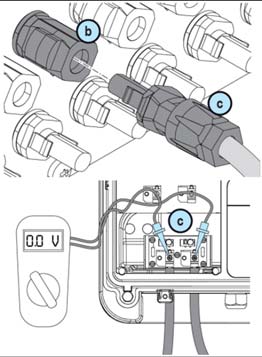

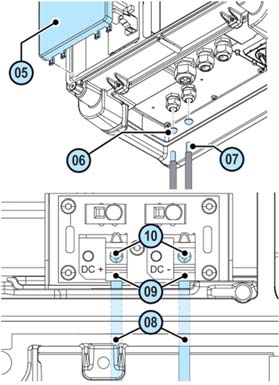

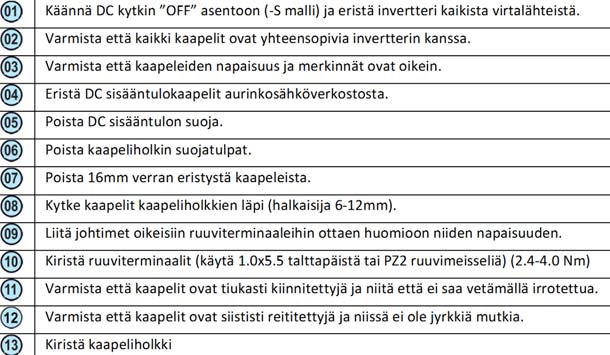

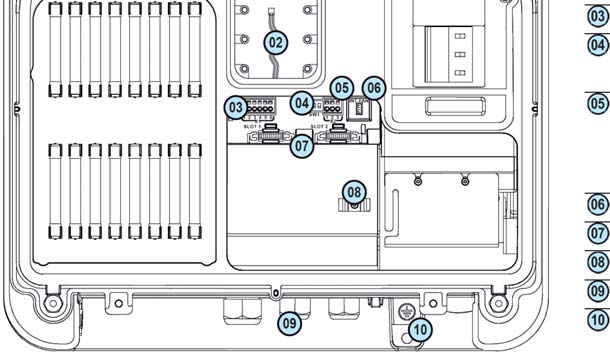

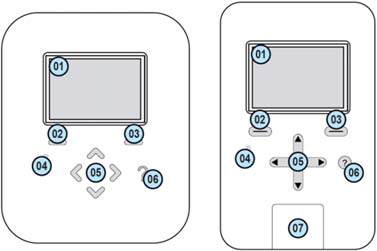

5 7. Käyttöliittymä Kontrollointiliitännät DC liitännät Varoitus! Ennen kuin yhdistät DC sisääntulokaapelit, tarkista niiden napaisuus. Varoitus! Kun aurinkosähköverkosto saa auringonvaloa, tuottaa se DC jännitteen invertteriin. Varoitus! Älä käytä aurinkosähkömoduuleita jotka vaativat maadoitetun DC+ tai DC johtimen. DC puoli ja AC verkko eivät ole galvaanisesti erotettuja DC kaapelointi standardi ja S malleille Käännä DC kytkin OFF asentoon ( S malli) ja eristä invertteri kaikista virtalähteistä. Varmista että kaikki kaapelit ovat yhteensopivia invertterin kanssa. Varmista että kaapeleiden napaisuus ja merkinnät ovat oikein. Eristä DC sisääntulokaapelit aurinkosähköverkostosta. Poista DC sisääntulon suoja. Poista kaapeliholkin suojatulpat. Poista 16mm verran eristystä kaapeleista. Kytke kaapelit kaapeliholkkien läpi (halkaisija 6 12mm). Liitä johtimet oikeisiin ruuviterminaaleihin ottaen huomioon niiden napaisuuden. Kiristä ruuviterminaalit (käytä 1.0x5.5 talttapäistä tai PZ2 ruuvimeisseliä) ( Nm) Varmista että kaapelit ovat tiukasti kiinnitettyjä ja niitä että ei saa vetämällä irrotettua. Varmista että kaapelit ovat siististi reititettyjä ja niissä ei ole jyrkkiä mutkia. Kiristä kaapeliholkki Kiinnitä DC sisääntulon suoja. Varoitus! Varmista että sulakkeet sopivat aurinkosähkömoduulien kanssa käytettäviksi. DC kaapelointi SX mallille 1. Aseta DC kytkin OFF asentoon invertteristä ja eristä invertteri kaikista virtalähteistä. 2. Eristä DC sisääntulokaapelit aurinkosähköverkosta. 3. Asenna PV pikaliittimet DC sisääntulokaapeleihin. 4. Varmista että DC kaapeleilla on oikeat numero ja napaisuusmerkinnät. 5. Mittaa kaikkien DC kaapeleiden napaisuus. 6. Poista suojat invertterin liittimistä. Pidä nämä poistetut suojat asennusalueella. 7. Yhdistä kaapelit invertteriin yksi kerrallaan. Aloita liitimistä DC1+ ja DC1. Älä tee jyrkkiä mutkia kaapeleihin. 8. Liitä kaapelit sopiviin tukiin invertterin ulkopuolella. Hallintayksikön komponentit Grafiikka näyttö Kontrollointiliitännät Status LED:it X8 RJ45 data tyypin 8P8C liitin, RS 485 liitäntä hallintayksikölle X1 etähallintayksikön terminaali (RS 485 lliitäntä) S1:1 Valitsin, ei käytössä, oletuksena aina OFF S1:2 Valitsin, Fieldbus verkon terminaatio kytkin, oletuksena OFF X2 etähallinta terminaali Merkintä Nimi Kuvaus X2:1 Data+ Invertterin RS 485 datan lähetys X2:2 Data Invertterin RS 485 datan vastaanotto X2:3 GND_A Maadoitus, eristetty Liitäntä sisäiselle tuulettimelle (Int. Fan) SLOT 1 ja SLOT 2 Fieldbus moduuleille Puristusliittimet maadoitusta varten Kaapeliholkit kontrollikaapeleille (1x M32 ja 2x M25) Lisämaadoitus (PE) terminaali Vasen näppäin: Valitse vasemmassa alakulmassa näytetty toiminto. Yleensä peruuttaa tai palauttaa. Oikea näppäin: Valitse oikeassa alakulmassa näytetty toiminto. Yleensä hyväksyy toiminnot Status LED:it, kaksiväriset vihreä tai punainen: Monitoroi invertterin statusta Ylös/Alas/Vasen/Oikea nuolinäppäimet: Navigoi valikoissa, liikuta kursoria ja vaihda arvoja. Palauttaaksesi arvon oletukseen, paina ja pidä pohjassa ylös ja alas näppäimiä samaan aikaisesti. Ohje painike: Avaa kyseisen valikon ohjenäkymän. USB liitin ja sen suojakansi (vain huoltokäyttöön)

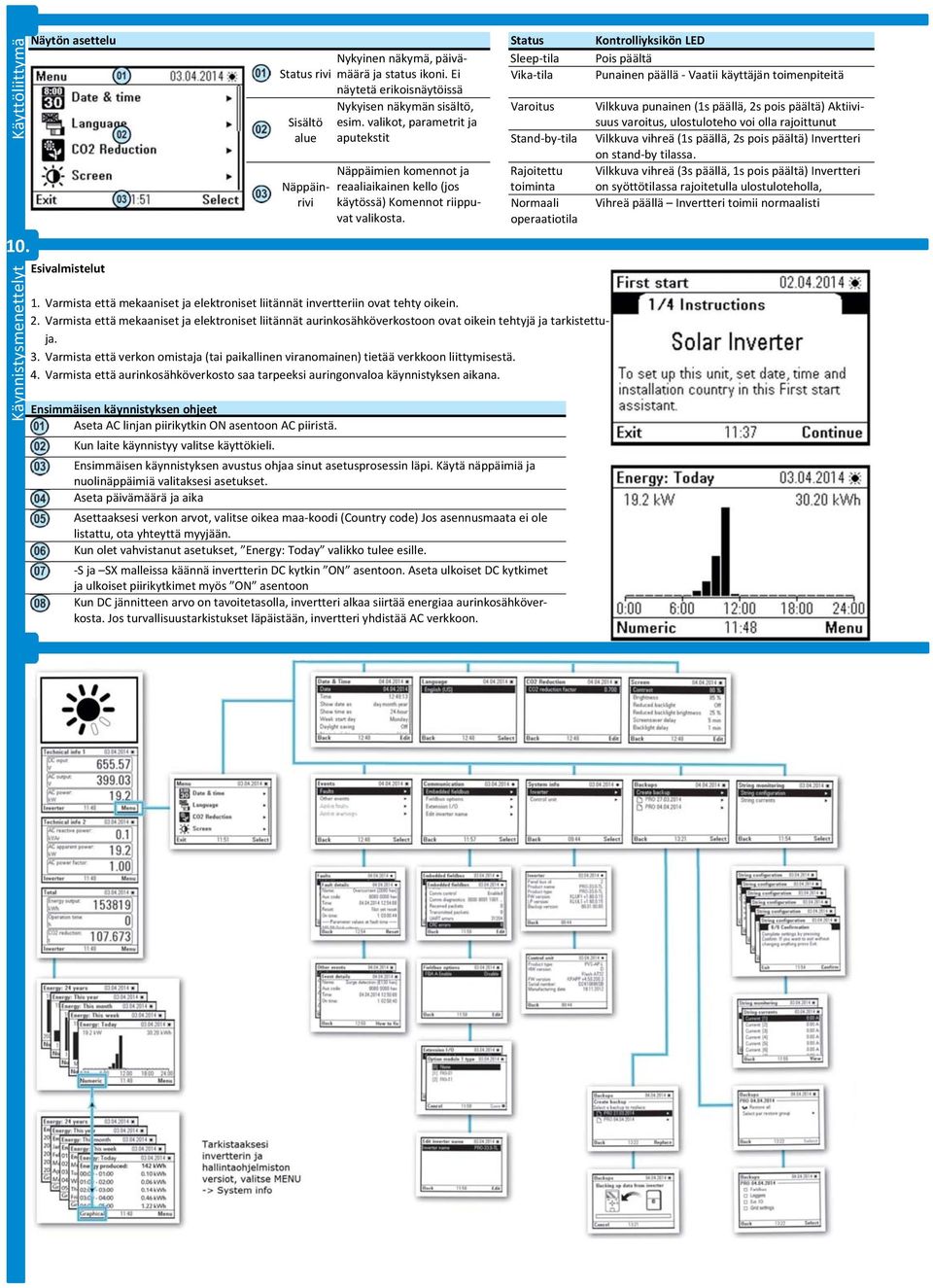

6 Navigaatiokartta Käynnistysmenettelyt Käyttöliittymä Näytön asettelu Status Kontrolliyksikön LED Nykyinen näkymä, päivämäärä Sleep tila Pois päältä ja status ikoni. Ei Status rivi Vika tila Punainen päällä Vaatii käyttäjän toimenpiteitä näytetä erikoisnäytöissä Nykyisen näkymän sisältö, Varoitus Vilkkuva punainen (1s päällä, 2s pois päältä) Aktiivisuus Sisältö esim. valikot, parametrit ja varoitus, ulostuloteho voi olla rajoittunut alue aputekstit Stand by tila Vilkkuva vihreä (1s päällä, 2s pois päältä) Invertteri on stand by tilassa. Näppäinrivi Näppäimien komennot ja reaaliaikainen kello (jos Rajoitettu toiminta Vilkkuva vihreä (3s päällä, 1s pois päältä) Invertteri on syöttötilassa rajoitetulla ulostuloteholla, käytössä) Komennot riippu vat valikosta. Normaali operaatiotila Vihreä päällä Invertteri toimii normaalisti Esivalmistelut 1. Varmista että mekaaniset ja elektroniset liitännät invertteriin ovat tehty oikein. 2. Varmista että mekaaniset ja elektroniset liitännät aurinkosähköverkostoon ovat oikein tehtyjä ja tarkistettuja. 3. Varmista että verkon omistaja (tai paikallinen viranomainen) tietää verkkoon liittymisestä. 4. Varmista että aurinkosähköverkosto saa tarpeeksi auringonvaloa käynnistyksen aikana. Ensimmäisen käynnistyksen ohjeet Aseta AC linjan piirikytkin ON asentoon AC piiristä. Kun laite käynnistyy valitse käyttökieli. Ensimmäisen käynnistyksen avustus ohjaa sinut asetusprosessin läpi. Käytä näppäimiä ja nuolinäppäimiä valitaksesi asetukset. Aseta päivämäärä ja aika Asettaaksesi verkon arvot, valitse oikea maa koodi (Country code) Jos asennusmaata ei ole listattu, ota yhteyttä myyjään. Kun olet vahvistanut asetukset, Energy: Today valikko tulee esille. S ja SX malleissa käännä invertterin DC kytkin ON asentoon. Aseta ulkoiset DC kytkimet ja ulkoiset piirikytkimet myös ON asentoon Kun DC jännitteen arvo on tavoitetasolla, invertteri alkaa siirtää energiaa aurinkosähköverkosta. Jos turvallisuustarkistukset läpäistään, invertteri yhdistää AC verkkoon.

7 12. Ominaisuudet ja tekniset tiedot Invertterin eristäminen Invertterin eristäminen ulkoisista virtalähteistä Avaa pääkatkaisija ja piirikytkin AC jakelupiiristä. S ja SX mallit: Aseta DC kytkin OFF asentoon. VAROITUS! DC kytkin ei eristä DC sisääntuloliitäntöjä tai sulakkeita aurinkosähköverkosta. Avaa DC kytkimet ja piirikytkimet invertterin ja aurinkosähköverkoston väliltä. Huolto Irrota AC kaapeli invertteristä varmistaaksesi täyden irrotuksen sähköverkosta. Odota vähintään 5 minuuttia jotta invertterin sisäiset kondensaattorit tyhjenevät. Irrota DC kaapelit invertteristä varmistaaksesi täyden irrotuksen aurinkosähköverkosta. VAROITUS! Älä irroita DC kaapeleita jos niissä vielä kulkee virtaa. PV pikaliittimet ( SX malli) a) Varmista että DC kaapeleissa on oikeat merkinnät b) Aseta talttapäinen ruuvimeisseli lukitusaukkoon c) Vedä liittimet erilleen d) Aseta suojat liittimiin Ruuviterminaalit (Standardi ja S mallit) a) Poista ensimmäinen kansi b) Poista DC sisääntulon suoja c) Varmista että kaikissa DC kaapeleissa on oikeat merkinnät d) Käytä jännitemittaria varmistaaksesi että DC sisääntuloterminaaleissa (DC+ ja DC ) ei ole jännitettä ja ettei DC sisääntuloterminaalien ja maadoitusterminaalien välillä (DC+ ja PE sekä DC ja PE) ole jännitettä. e) Löysää terminaalien ruuvit f) Löysää kaapeliholkit g) Vedä DC kaapelit holkkien läpi. Irrota ulkoiset virtalähteet jotka on kytketty kontrolli liittimiin. Huoltoinformaatio löytyy PRO 33.0 TL tuotemanuaalista Sisääntulopuoli Suositettava maksimi aurinkosähköverkko teho (PPV, max) Wp suositeltu maksimi sisääntuloteho Absoluuttinen maksimi DC sisääntulojännite (Vmax, abs) 1100V Invetteri ei operoi yli 1000VDC Käynnistys DC sisääntulojännite (Vstart) 610 V Operointi DC sisääntulojänniteväli (VDC, min VDC, max) V Ilmoitettu DC sisääntulojännite (VDCR) 580 V Ilmoitettu DC sisääntuloteho (PDCR) W Itsenäisten MPPT määrä 1 MPPT sisääntulojänniteen väli (VMPPT, min VMPPT, PACR V Maksimi DC sisääntulo virta (IDC, max) 58 A Maksimi sisääntulo oikosulkuvirta 80 A DC liitännän tyyppi Standardi ja S malli: Ruuviterminaalit (6 25 mm 2 ) SX malli: 8 paria Phoneix SUNCLIX liittimiä Kaapeliliittimet: DC+: PV CF S ( ) DC : PV CM S ( ) Aurinkosähkömoduulien liitännän tyyppi (IEC61730) A luokka Sisääntulon suojaus Napasuojaus Vain invertterin suojaus, ja vain rajoitettuihin virtalähteisiin, oikosulkusuojan avulla sekä sulakkeiden ( SX malli) avulla, kun enemmän kuin kaksi kaapeli on kytketty. Sisääntulon ylijännitesuojaus (Standardi ja S) 3 varistoria Sisääntulon ylijännitesuojaus ( SX) 3 plug in modulaarista ylijännitesuojaa, Tyyppi II Aurinkosähköverkon eristyksen hallinta Paikallisten määritysten mukaisesti Eristyksen monitorointi Impedanssi mittaus DC terminaalin ja maadoituksen välillä DC kytkimen arvot ja tyyppi ( S ja SX) 58 A / 1000 V, 50 A / 1200 V PV kaapelin vikavirtasuojaus ( SX) Aurinkosähkösulake, 10x85 mm, 1100 VDC, kaikkien terminaalien monitorointi PV kaapelin sulakkeen arvo ( SX) 15 A / 1100 V PV kaapelin sulakkeen maksimi arvo ( SX) 20 A Kaapelin virran mittaus ( SX) Yksittäisten kaapeleiden virran monitorointi, konfiguroitavalla hälytysrajalla Ylijännite kategoria OVC II Ulostulopuoli AC verkon liitännän tyyppi Kolmivaiheinen 3W tai 4W + PE Ilmoitettu AC teho (PAC, > 0.99) W Maksimi näennäisteho (Smax) VA Ilmoitettu AC verkon jännite (VAC, R) 400 V AC jännite väli V (Jänniteväli vaihtelee riippuen verkon standardista) Ilmoitettu AC ulostulo virta (IAC, R) 47.8 A Maksimi AC ulostulovirta (IAC, max) 50.3 A Maksimi ulostulo vikavirta < cycle RMS Käynnistysvirta Ei merkittävä Ilmoitettu ulostulo taajuus (fr) 50 Hz / 60 Hz Ulostulo taajuuden vaihteluväli (fmin, fmax) Hz / Hz (Jänniteväli vaihtelee riippuen verkon standardista)

8 Ominaisuudet ja tekniset tiedot jatk. Nominaalinen tehokerroin ja säädettävyysväli >0.995 kun Pacr = 33.0 kw, säädettävissä ±0.9 kun Pacr = 29.7 kw, säädettävissä ±0 1 kun S =33.0 kva Harmoninen vääristymä yhteensä < 3 % AC liitännän tyyppi Kiinteä liitin, neljä napaa ja maadoitus (PE) AC liitännän arvot Pinta ala 10 25mm 2 / Halkaisija mm/ Maksimivirta 125A / Maksimijännite 630VAC Ulostulon suojaus Suojaus luokka Luokka 1 (IEC 62103) Ylijännite kategoria OVC III Verkon monitorointi Automaattiset verkkoreleet, DC ja AC monitorointi, saareketoitumisen esto IEC ja VDE standardien mukaisesti Ulostulon ylijännite suoja 5 varistoria Ulkoisen piirikatkaisimen suositeltu tyyppi Tyyppi B/C Minimi / (maksimi) nominaali virran arvo ulkoiselle piirikatkaisimelle 63 A / (80 A) RCD tyyppi ulkoiseen käyttöön Jos paikalliset säädökset vaativat, käytä tyypin A 300 ma ulkoista RCD:tä Operointitehokkuus käyttäen standardia EN Maksimitehokkuus (ηmax) 98.3 % Painotettu tehokkuus (EURO/CEC) 98.0 % / 98.1 % MPPT säädetty tehokkuus: Tehovälillä PAC nominaalinen < 20 % 99.5 % Tehovälillä PAC nominaalinen > 20 % 99.9 % Yönaikainen kulutus < 1 W Valmiustilan kulutus < 20 W Käyttöliittymä ja kommunikointi Hallintayksikön tyyppi PVS AP L graafinen näyttö, irrotettava Hallintayksikön kommunikointi ABB kontrollointiyksikköprotokolla käyttäen EIA 485 Etämonitoroinnin kommunikointi Modbus RTU protokolla käyttäen EIA 485 tai ABB kontrollointiyksikköprotokolla käyttäen EIA 485 Etämonitoroinnin adapterin tyyppi VSN700 data logger (lisävaruste) Elektronisesti eristetyn releen ulostulo FIO 01 lisävarusteella Ympäristöparametrit Ympäristökategoria Ulkokäyttö, vältä asentamista suoraan auringonpaisteeseen Sisääntulon suojaus luokitus IP65/IP54 monitoroidut tuulettimet Sisääntulon suojausluokitus, kun ensimmäinen kansi on avattuna IP20 Saasteasteen luokitus PD3 Ulkolämpötila toiminnan aikana ⁰C ( ⁰F) Maksimi lämpötila, jolla päästään nominaalistehoon +45 ⁰C (+113 ⁰F) Uloslähtevä virta vähenee kun invertterin lämpötila kasvaa Ulkolämpötila varastoinnin ja kuljetuksen aikana ⁰C ( ⁰C) Suhteellinen kosteus, ei kondensoiva % Maksimi asennuskorkeus merenpinnan yläpuolella 2000 m Asennus välit 250 / 250 / 500 mm (9.8 /9.8 /19.7 ) A painotettu äänenvoimakkuus 70 dba Fyysiset tiedot Laitteen mitat (Leveys/Korkeus/ Syvyys) 520/740/300 mm (29.1 /20.5 /11.8 ) Laitteen paino Standard & S: <66 kg (146 lbs) SX: <67 kg (148 lbs) Pakkauksen mitat (Leveys/Korkeus/Syvyys) 600/800/571 mm (31.5 /23.6 /22.5 ) Pakkauksen paino <86 kg (190 lbs) Turvallisuus Eristystaso Muuntajaton Merkinnät CE määritysten LVD 2006/95/EC ja EMCD 2004/108/EC mukaan Turvallisuus ja EMC EN :2010, EN :2011, EN , EN , EN , EN Sertifikaatit ja hyväksynnät CEI0 21, CEI0 16, VDE , VDE AR N 4105, G59/3, AS3100/AS4777, RD1699, RD661, VDE /A1 VFR2014, ABNT NBR 16149, PPC Greece, MEA, PEA, IEC 61727, IEC 62116, EN50438 (tarkista myyntiyksiköltä lisätiedot muista verkkostandardeista) Ota yhteyttä: PRO 33.0 TL Pika asennusohje, FIN Rev2 EFFECTIVE Copyright 2015 ABB. All Rights Reserved. Specifications subject to change without notice.
