1 100 siltaa - mitä opittiin Liisa Salparanta Ludovic Fülöp, Miguel Ferreira, Edgar Bohner, Markku Leivo, Mari Niemelä, Susanna Kunttu Teknologian tutkimuskeskus VTT Oy Betonitutkimusseminaari

2 Betonisiltojen lujuustutkimukset VTT Laatuaineiston tarkastus, päällysrakenteen betoni Tarkastussuunnitelmat & tulosten analysoinnit Poranäytteiden tutkimukset & kimmovasaroinnit LIVI Jatkoanalysoinnit Jatkotoimenpiteet 2

3 Laatuaineiston tarkastus. Päällysrakenteen betoni Tavoitteet 1. Onko tutkituissa kohteissa noudatettu tilaajan edellyttämiä laadunvarmistustoimia 2. Onko tehty vaatimustenmukainen laaturaportointi 3. Ovatko päällysrakenteen betonien laatuvaatimukset laadunvalvontaaineiston perusteella täyttyneet Kohteet 95 siltaa (63 maantie, 32 rautatie) Valmistumisvuosi Päällysrakenteet Tekijät Mari Niemelä Susanna Kunttu Liisa Salparanta 3

4 Laatuaineiston tarkastus - Kriteerit Asiakirja on epäselvä/ puutteellinen, jos tietoja puuttuu tiedot ovat virheellisiä/ epäselviä teksti on lukukelvotonta esitetty asia ei täytä vaatimuksia laadunvalvontakokeiden tulosten vaaditut laskelmat puuttuvat / ovat virheellisiä koemenetelmä ei ilmene tiedot ovat ristisriidassa muiden asiakirjojen kanssa ei ilmene mihin siltaan, rakenneosaan tai tuotantovaiheeseen liittyy 4

5 Laatuaineiston tarkastus - Tuloksia Esimerkkejä Asteikko Ilmamäärät tehtaalla Ok Ei Epäselvä Ilmamäärät työmaalla Ok Ei Epäselvä Puristuslujuus työmaalla Ok Ei Epäselvä Suhteitustiedot Ok Ei Epäselvä Tilaajan vaatimusten täyttyminen Tekniset Raportointi 100 % %

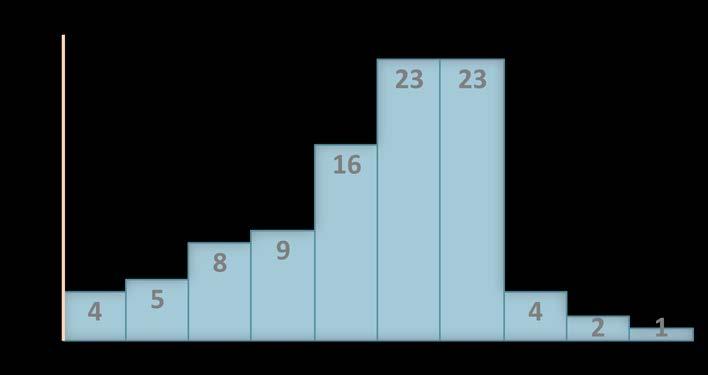

6 Laatuaineiston tarkastus - Tuloksia Laatuaineisto pisteytetty Livissä Pisteytyksessä otetaan huomioon raportoinnin ja teknisten vaatimusten täyttyminen Lkm Huonot Hyvät

7 Laatuaineiston tarkastus - Havaintoja 6 % silloista: Vaatimukset täyttävä laaturaportti. 34 % silloista: Ei laaturaporttia. Suurin osa asiakirjoista on epäselviä/ puutteellisia/ keskenään ristiriitaisia/ niissä esitetyissä laaduntarkastustoimenpiteissä on puutteita. Suurimmassa osassa kohteita teknisten vaatimusten täyttyminen jäi epäselväksi, vaikka vaatimusten täyttyminen yritettiin selvittää muiden asiakirjojen tai laskemien avulla. Samaan hankkeeseen kuuluvien siltojen laatuaineisto on yhdistetty. Asiakirjoista ei aina selviä mitä siltaa ne koskevat. Puristuslujuuden laboratorioraporteista ei ilmene koskevatko tulokset työmaa-, olosuhde- vai tehdaskappaleita Asiakirjojen arkistointi on puutteellista. Livin tarkastelu: Laatuaineiston laatu ei ole parantunut >

8 Poranäytteiden tutkimukset & kimmovasaroinnit Tavoitteet 1. Rakenteen betonin ominaislujuuden arviointi vrk:n puristuslujuuden arviointi 3. Betonin huokosrakenteen määritys 4. Kimmovasarointi: vanha betoni ja pinnoitettu betoni, tasalaatuisuus Kohteet 94 siltaa (62 maantie, 32 rautatie) Valmistumisvuosi siltaa: Kansi 10 siltaa: Välituet Tekijät Ludovic Fülöp Miguel Ferreira Edgar Bohner Markku Leivo Liisa Salparanta 8

9 Mitattu lujuus, K k / 0, Poranäytteiden tutkimukset. Ei ikäkorjausta alitus Livin tarkastelu Suunniteltu lujuus K 9

10 Mitattu ikäkorjattu lujuus, K k / 0, Poranäytteiden tutkimukset. Ikäkorjattu alitusta Livin tarkastelu Suunniteltu lujuus K 10

11 Poranäytteiden tutkimukset. Puristuslujuus vs työmaan testit Livin tarkastelu Mitattu ja ikäkorjattu lujuus / vaatimus 1,8 1,6 1,4 1,2 1,0 0,8 0,8 1,0 1,2 1,4 1,6 1,8 Työmaakappaleiden lujuus/vaatimus 11

12 Poranäytteiden tutkimukset. Puristuslujuus vs työmaan kimmovasarointi Mitattu ja ikäkorjattu lujuus / vaatimus 1,8 1,6 1,4 1,2 1,0 0,8 1,80 1,60 1,40 1,20 1,00 Livin tarkastelu 0,80 0,80 1,00 1,20 1,40 1,60 1,80 0,8 1,0 1,2 1,4 1,6 1,8 Työmaan kimmovasarointien lujuus/vaatimus 12

13 Poranäytteiden tutkimukset. Ilmamäärä vs. valuaika 15 Livin tarkastelu Mitattu ilmamäärä (ilma- ja tiivistyshuokoset) % 10 5 y = 8E-06x - 0,2665 R² = 0,

14 Mitä opittiin? 1/3 TULEVAISUUS Livi 5 vuonna 2016 alittanutta siltaa tutkitaan uudelleen Reilusti alittaneen ja Kostamontien aks:n kaltaiset sillat tutkitaan Reilusti alittaneen sillan kantavuusalenema lasketaan -> päätetään jatkotoimenpiteet Työmaan kimmovasaroinnit Työmaan koekappaleiden lujuustulokset Kimmovasara: Ei: yli 6 kk betoni, pinnoitettu betoni. Kyllä: tasalaatuisuus Lujuuden kasvu iän kuluessa voi olla luultua suurempi Kovettuneen betonin ilmamäärälle ei ole ylärajavaatimusta Lisätutkimustarve: Korkean ilmamäärän vaikutus lujuuteen ja säilyvyyteen. Tutkimus käynnistetty (VTT & Aalto). Valmistuu vuonna

15 Mitä opittiin? 2/3 TULEVAISUUS Takuuajan pidennys: 2v -> 5 v Vuosittaiset valmistuneiden siltojen satunnaistarkastukset Sillan arvonmuutosperusteet päivitetään. Vastuuhlö Markku Äijälä, Livi Ohjeistuksen täsmennys & laatuaineiston vaatimusten tarkentaminen InfraRYL ja Siltabetonien P-lukumenettely ohjeiden päivitys: Selvempi esitystapa. Valmis vuoden 2019 alussa. Vastuuhlö Jani Meriläinen, Livi Dokumentoinnin vaatimusten tarkentaminen Siltojen laaturaportti-ohje päivitetään. Käynnissä Vastuuhlö Markku Äijälä, Livi 15

16 Mitä opittiin? 3/3 TULEVAISUUS Koulutuksen lisääminen Mahdollisesti Koulutusaineiston laatiminen Mahdollisesti Henkilöstön lisääminen Harkinnassa Uusien tekniikoiden käyttöönotto Jatkuvaa laadunseuranta kaikkien osapuolen seurattavaksi Poikkeamasta tulee ilmoitus Esim. DigiConcrete-hanke, jossa kehitetään digitaalista ratkaisua betonirakentamisen laadun varmistamiseksi valmistusketjun jokaisessa vaiheessa. (Mm yrityksiä, Aalto, VTT; Projektin puheenjohtaja on prof. Jouni Punkki, Aalto) 16
