1 Providing sustainable energy solutions worldwide Asennus- ja käyttöohjeet CTC EcoPart 400 Malli V 3N~ / 230 V 1N~ TÄRKEÄÄ LUE HUOLELLISESTI ENNEN KÄYTTÖÄ SÄILYTÄ MYÖHEMPÄÄ KÄYTTÖÄ VARTEN

2

3 Asennus- ja käyttöohjeet CTC EcoPart 400 Malli V 3N~ / 230 V 1N~

4 Sisällysluettelo YLEISTIEDOT Tarkistuslista 6 Tärkeää! 7 Turvallisuusmääräykset 8 1. CTC EcoPart 400 -kytkentävaihtoehdot Yleistä 9 2. Tekniset tiedot Taulukko: 400 V 3N~ Taulukko: 230 V 1N~ Osien sijainti Mittapiirustus Kylmäainejärjestelmä Käyttöalue Asennus Latauspuolen liittäminen Latauspumppu Ohjaus/sähkönsyöttö xLEP-latauspumpun pumppukäyrä Liuospiirin liittäminen Liuospumppu Sähköasennus Sähköasennus: 400 V 3N~ Sähköasennus: 230V 1N~ Hälytyksen lähtö Pohjavesilämmitys Kytkennän tiedonsiirto CTC Basic Display (lisävaruste) Vaihtoehto 1: yhden lämpöpumpun kytkentä Vaihtoehto 2: sarjaan kytkeminen Vaihtoehto 4: CTC EcoEl v Vaihtoehto 5: CTC EcoZenith i550 v Vaihtoehto 6: CTC EcoLogic v Sähkökaavio: 400 V 3N~ Sähkökaavio: 230 V 1N~ Komponenttiluettelo Antureiden resistanssit Ensimmäinen käynnistys Käyttö ja hoito Säännöllinen huolto Käyttökatkos Huoltotilaan Vianetsintä/toimenpiteet Ilmaongelmat Hälytykset 39 Omat muistiinpanot Täytä alla olevat tiedot. Niiden on hyvä olla käsillä, jos jotain sattuu. Malli: Valmistusnumero: Putkiasennus: Nimi: Päivämäärä: Puh.nro: Sähköasennus: Nimi: Päivämäärä: Puh.nro: Enertech AB ei vastaa mahdollisista painovirheistä ja pidättää oikeuden muutoksiin. 4 CTC EcoPart 400

5 Yleistiedot Yleistä tietoa Onnittelut uuden laitteen hankinnasta! Täydellinen lämpöpumppu kallio-, maatai vesistökäyttökohteisiin CTC EcoPart 400 on lämpöpumppu, joka ottaa lämmön kalliosta, maasta tai vesistöstä ja siirtää sen talon olemassa olevaan lämmitysjärjestelmään. CTC EcoPart 400 käytetään hyödyksi täysin, ennen kuin varsinainen lämmitysjärjestelmä kytkeytyy päälle auttamaan talon lämmityksessä. Lämpöpumppu voidaan liittää CTC EcoZenithiin tai olemassa olevaan kattilaan CTC EcoLogic -ohjausjärjestelmän kautta. CTC EcoPart 400 on suunniteltu toimimaan suurella hyötysuhteella ja alhaisella melutasolla. Säilytä tämä asennus- ja käyttöohjeet sisältävä opaskirja. Oikein hoidettuna CTC EcoPart 400 tuottaa sinulle iloa monen vuoden ajan, ja tästä oppaasta löydät kaikki tarvitsemasi tiedot. Saatavana on useita CTC EcoPart 400 -versioita CTC EcoPart (LEP) A-luokan liuospumppu (Low Energy Pump LEP) Ei latauspumppua CTC EcoPart xLEP A-luokan liuospumppu (Low Energy Pump LEP) A-luokan latauspumppu (Low Energy Pump LEP) CTC EcoPart 400 5

6 Tarkistuslista Asentajan on aina täytettävä tarkistuslista Listaa voidaan tarvita mahdollisen huollon yhteydessä. Asennuksessa on aina noudatettava asennus- ja käyttöohjeessa olevia ohjeita. Asennuksessa on aina noudatettava ammattikäytäntöä. Asennuksen jälkeen laite on tarkistettava ja toiminta varmistettava seuraavien kohtien mukaan: Putkiasennus Lämpöpumppu täytetty, ammattimaisesti paikalleen sijoitettu ja oikein säädetty ohjeiden mukaan Lämpöpumppu sijoitettu paikalleen niin, että sen huolto on mahdollista Latauspumppu / lämmitysverkoston pumppu (järjestelmätyypin mukaan) kapasiteetiltaan riittävä tarvittavalle virtaukselle Lämmitysverkoston venttiilit (järjestelmätyypin mukaan) ja muut venttiilit avattu Tiiviystesti Järjestelmän ilmaus Tarvittavien varoventtiilien toiminta tarkistettu Tarvittavat ylivuotoputket asennettu lattiakaivoon (järjestelmätyypin mukaan) Sähköasennus Turvakytkin Oikeanlainen, tiukka kaapeliveto Tarvittavat anturit asennettu Lisävarusteet Tiedot laitteen omistajalle (tehdyn asennuksen perusteella) Laitteen omistajan ja asentajan yhdessä suorittama käynnistys Valikot/ohjaus valitulle järjestelmälle Asennus- ja käyttöohjeet annettu asiakkaalle Valvonta ja täyttö, lämmitysjärjestelmä Tietoa säädöistä Tietoa hälytyksistä Asennettujen varoventtiilien toiminnan testaus Takuu ja vakuutus Toimenpiteet vikailmoituksen tultua Päivämäärä, asiakas Päivämäärä, asentaja 6 CTC EcoPart 400

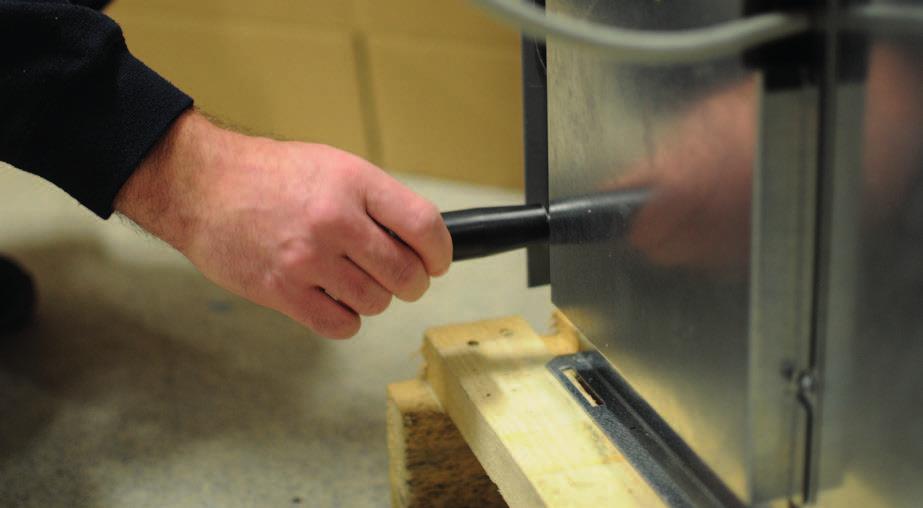

7 Tärkeää! Valvo toimituksen ja asennuksen osalta erityisesti seuraavia seikkoja: Tuote on kuljetettava ja säilytettävä pystyasennossa. Sisätiloihin siirrettäessä voi tuote olla hetkellisesti vaaka-asennossa takasivu alaspäin. Pura laite pakkauksesta ja tarkista ennen asennusta, että laite ei ole vahingoittunut kuljetuksen aikana. Ilmoita kuljetusliikkeelle mahdollisista kuljetuksenaikaisista vahingoista. Sijoita tuote kiinteälle alustalle, mieluiten betonilaatalle. Jos laite sijoitetaan seisomaan pehmeälle matolle, säätöjalkojen alle on laitettava aluslaattoja. Ota huomioon, että laitteen eteen on jätettävä vähintään 1 metri huoltotilaa. Tuotetta ei saa upottaa lattiatason alapuolelle. Vältä tuotteen sijoittamista tilaan, jonka seinärakenteet ovat kevyet, koska kompressorin ääni ja tärinä voivat kantautua häiritsevinä viereisiin huoneisiin. Varmista, että lämpöpumpun ja lämmitysjärjestelmän väliset putket ovat halkaisijaltaan riittävät. Varmista, että lämpöpumppuun vettä kierrättävä kiertovesipumppu on teholtaan riittävä. CTC EcoPart 400 7

8 Turvallisuusmääräykset Tuotteen käsittelyssä, asentamisessa ja käytössä on otettava huomioon seuraavat turvallisuusmääräykset: Katkaise turvakytkimeltä virta aina ennen laitteelle suoritettavia toimenpiteitä. Tuotetta ei saa huuhdella vedellä. Tarkista ennen laitteen nostamista, että laitteen nostosilmukka ja käytettävän nostimen osat ovat kaikki kunnossa. Älä koskaan seiso ylös nostetun laitteen alapuolella. Älä koskaan vaaranna turvallisuutta irrottamalla kiinniruuvattuja kupuja, kansia ja vastaavia. Älä koskaan vaaranna turvallisuutta ottamalla turvalaitteita pois päältä. Laitteen jäähdytysjärjestelmään saa tehdä toimenpiteitä vain siihen pätevöitynyt henkilö. Tämä tuote on tarkoitettu vain sisätiloihin asennettavaksi. Laitetta ei ole tarkoitettu sellaisten henkilöiden käytettäväksi (mukaan lukien lapset), joiden fyysiset tai henkiset kyvyt tai aistit ovat heikentyneet tai joilla ei ole tarvittavaa kokemusta tai taitoa, sikäli kun he eivät ole saaneet opastusta tai ohjeita laitteen käyttöön heidän turvallisuudestaan vastaavilta henkilöiltä. On valvottava, etteivät lapset leiki laitteella.! Mikäli laitteiston asennuksessa, käytössä ja ylläpidossa ei noudateta tämän oppaan ohjeita, voimassa olevat takuuehdot eivät sido Enertechiä. 8 CTC EcoPart 400

9 1. CTC EcoPart 400 -kytkentävaihtoehdot 1.1 Yleistä Seuraavassa esitetään CTC EcoPart 400 -lämpöpumpun eri kytkentävaihtoehdot. Jotkin vaihtoehdot voivat edellyttää CTC Converter- ja CTC Basic Display -laitteita. Katso ohjausjärjestelmän kytkentää käsittelevä luku. Vaihtoehto CTC EcoPart 400 voidaan kytkeä seuraavassa esitettyihin tuotteisiin. CTC EcoPart 400 CTC EcoLogic Pro/ Family CTC EcoZenith i550pro CTC EcoZenith i550 Pro CTC EcoZenith i250 CTC EcoZenith i350 CTC EcoVent i350f CTC EcoPart 400 9

10 2. Tekniset tiedot 2.1 Taulukko: 400 V 3N~ Syöttöjännite Sähkötiedot Nimellisteho Nimellisvirta Max käynnistysvirta Suurin mahdollinen ryhmäsulake IP-luokka EcoPart 406 EcoPart 408 EcoPart 410 EcoPart 412 3x400V kw A A A IPX1 Lämpöpumpun käyttötiedot Antoteho 1) EcoPart 406 EcoPart 408 EcoPart 410 EcoPart -5/45 kw COP -5/ Antoteho 1) Ottoteho 0/35 0/45 0/35 0/45 0/55 COP 0/35 0/45 0/55 Antoteho 5/35 5/45 5/55 COP 5/35 5/45 5/55 Kompressorin maksimikäyttövirta Ääniteho, standardin EN mukaan kw kw kw ) EN14511:2007, m.l. lämmönsiirtoainepumppu ja liuospumppu A db(a) Kattilajärjestelmä Lämmönsiirtoaineen maksimilämpötila (TS) Kattilajärjestelmän minimivirtaama 2) Kattilajärjestelmän nimellisvirtaama 3) 2) Kun t = 10 K ja 0/35 C lämpöpumpun käyttö. 3) Kun t = 5 K ja 0/35 C lämpöpumpun käyttö. EcoPart 406 EcoPart 408 EcoPart 410 EcoPart 412 C 110 l/s l/s Liuospiiri Vesitilavuus (V) Liuospiirin minimi-/maksimilämpötila (TS) Liuospiirin minimi-/maksimipaine (PS) Liuospiirin minimivirtaama, t = 5 K Liuospiirin nimellisvirtaama, t = 3 K Vakioliuospumppu Pumpun kapasiteetti EcoPart 406 EcoPart 408 EcoPart 410 EcoPart 412 l C -5/20 bar 0.2/3.0 l/s l/s Liuospumppu luokan A (LEP) Katso kaavio luvussa Putkiasennus Muita tietoja Kylmäainemäärä (R407C,fluorisoivat kasvihuonekaasut GWP 1774) CO 2 vastaavuus Kompressoriöljy Katkaisuarvo pressostaatti HT Paino Leveys x Korkeus x Syvyys EcoPart 406 EcoPart 408 EcoPart 410 EcoPart 412 kg ton MPa FV50S Polyolester (POE) 3.1 (31 bar) kg mm 600 x 760 x 672 Heat pump Keymark Cert. NO Tuotteet eivät vaadi vuosittaista kylmäaine vuoto tarkastusta 10 CTC EcoPart 400

11 Syöttöjännite Sähkötiedot Nimellisteho Nimellisvirta Max käynnistysvirta Suurin mahdollinen ryhmäsulake IP-luokka EcoPart 414 EcoPart 417 3x400V kw A A A IPX1 Lämpöpumpun käyttötiedot EcoPart 414 EcoPart 417 Antoteho -5/45 kw COP -5/ Antoteho 1) Ottoteho 0/35 0/45 0/35 0/45 0/55 COP 0/35 0/45 0/55 Antoteho 5/35 5/45 5/55 COP 5/35 5/45 5/55 Kompressorin maksimikäyttövirta Ääniteho, standardin EN mukaan kw kw kw ) EN14511:2007, m.l. lämmönsiirtoainepumppu ja liuospumppu A db(a) Kattilajärjestelmä Lämmönsiirtoaineen maksimilämpötila (TS) Kattilajärjestelmän minimivirtaama 2) Kattilajärjestelmän nimellisvirtaama 3) Lämmönsiirtoainepumppu (vain 2xLEP) 2) Kun t = 10 K ja 0/35 C lämpöpumpun käyttö. 3) Kun t = 5 K ja 0/35 C lämpöpumpun käyttö. Liuospiiri Vesitilavuus (V) Liuospiirin minimi-/maksimilämpötila (TS) Liuospiirin minimi-/maksimipaine (PS) Liuospiirin minimivirtaama, t = 5 K Liuospiirin nimellisvirtaama, t = 3 K Vakioliuospumppu Pumpun kapasiteetti EcoPart 414 EcoPart 417 C 110 l/s l/s UPM GEO EcoPart 414 EcoPart 417 l C -5/20 bar 0.2/3.0 l/s l/s Liuospumppu luokan A (LEP) Katso kaavio luvussa Putkiasennus Muita tietoja Kylmäainemäärä (R407C,fluorisoivat kasvihuonekaasut GWP 1774) EcoPart 414 EcoPart 417 kg CO 2 vastaavuus ton Kompressoriöljy Polyolester (POE) Katkaisuarvo pressostaatti HT MPa 3.1 (31 bar) Paino kg Leveys x Korkeus x Syvyys mm 600 x 760 x 672 Heat pump Keymark Cert. NO Tuotteet eivät vaadi vuosittaista kylmäaine vuoto tarkastusta CTC EcoPart

12 2.2 Taulukko: 230 V 1N~ Syöttöjännite Sähkötiedot Nimellisteho Nimellisvirta Max käynnistysvirta IP-luokka EcoPart 406 EcoPart 408 EcoPart 410 1x230V kw 2.7 3,4 4.4 A , A IPX1 Lämpöpumpun käyttötiedot EcoPart 406 EcoPart 408 EcoPart 410 Antoteho -5/45 kw COP -5/ Antoteho 1) Ottoteho 0/35 0/45 0/35 0/45 0/55 COP 0/35 0/45 0/55 Antoteho 5/35 5/45 5/55 COP 5/35 5/45 5/55 Kompressorin maksimikäyttövirta Ääniteho, standardin EN mukaan kw kw kw ) EN14511:2007, m.l. lämmönsiirtoainepumppu ja liuospumppu A db(a) Kattilajärjestelmä Lämmönsiirtoaineen maksimilämpötila (TS) Kattilajärjestelmän minimivirtaama 2) Kattilajärjestelmän nimellisvirtaama 3) 2) Kun t = 10 K ja 0/35 C lämpöpumpun käyttö. 3) Kun t = 5 K ja 0/35 C lämpöpumpun käyttö. EcoPart 406 EcoPart 408 EcoPart 410 C 110 l/s ,20 0,24 l/s ,39 0,48 Liuospiiri Vesitilavuus (V) Liuospiirin minimi-/maksimilämpötila (TS) Liuospiirin minimi-/maksimipaine (PS) Liuospiirin minimivirtaama, t = 5 K Liuospiirin nimellisvirtaama, t = 3 K Liuospumppu Pumpun kapasiteetti EcoPart 406 EcoPart 408 EcoPart 410 l 2.3 2,9 2,9 C -5/20 bar 0.2/3.0 l/s ,31 0,38 l/s ,51 0,64 Liuospumppu luokan A (LEP) Katso kaavio luvussa Putkiasennus Muita tietoja EcoPart 406 EcoPart 408 EcoPart 410 Kylmäainemäärä (R407C,fluorisoivat kasvihuonekaasut GWP 1774) CO 2 vastaavuus Kompressoriöljy Katkaisuarvo pressostaatti HT Paino Leveys x Korkeus x Syvyys kg 1,9 1,9 1,9 ton MPa FV50S 3.1 (31 bar) Polyolester (POE) kg mm 600 x 760 x 672 Heat pump Keymark Cert. NO Tuotteet eivät vaadi vuosittaista kylmäaine vuoto tarkastusta 12 CTC EcoPart 400

13 Syöttöjännite Sähkötiedot Nimellisteho Nimellisvirta Max käynnistysvirta IP-luokka EcoPart 412 EcoPart 414 1x230V kw A A IPX1 Lämpöpumpun käyttötiedot EcoPart 412 EcoPart 414 Antoteho -5/45 kw 9, COP -5/45-3, Antoteho 1) Ottoteho 0/35 0/45 0/35 0/45 0/55 COP 0/35 0/45 0/55 Antoteho 5/35 5/45 5/55 COP 5/35 5/45 5/55 Kompressorin maksimikäyttövirta Ääniteho, standardin EN mukaan 1) EN14511:2007, mukaan lukien: kw kw kw A db(a) Latauspumppu (Stratos Tec 25/6, jos kyseessä on EP406/408, ja Stratos Tec 25/7, jos kyseessä on EP410/412) Liuospumppu (Wilo Stratos Para 25/8, jos kyseessä on EP406/410, ja Wilo Stratos Para 25/12, jos kyseessä on EP412/417) Kattilajärjestelmä Lämmönsiirtoaineen maksimilämpötila (TS) Kattilajärjestelmän minimivirtaama 2) Kattilajärjestelmän nimellisvirtaama 3) 2) Kun t = 10 K ja 0/35 C lämpöpumpun käyttö. 3) Kun t = 5 K ja 0/35 C lämpöpumpun käyttö. Liuospiiri Vesitilavuus (V) Liuospiirin minimi-/maksimilämpötila (TS) Liuospiirin minimi-/maksimipaine (PS) Liuospiirin minimivirtaama, t = 5 K Liuospiirin nimellisvirtaama, t = 3 K Liuospumppu Pumpun kapasiteetti EcoPart 412 EcoPart 414 C 110 l/s l/s EcoPart 412 EcoPart 414 l C -5/20 bar 0.2/3.0 l/s l/s Liuospumppu luokan A (LEP) Katso kaavio luvussa Putkiasennus Muita tietoja Kylmäainemäärä (R407C,fluorisoivat kasvihuonekaasut GWP 1774) CO 2 vastaavuus Kompressoriöljy Katkaisuarvo pressostaatti HT Paino Leveys x Korkeus x Syvyys EcoPart 412 EcoPart 414 kg ton MPa Polyolester (POE) 3.1 (31 bar) kg mm 600 x 760 x 672 Heat pump Keymark Cert. NO Tuotteet eivät vaadi vuosittaista kylmäaine vuoto tarkastusta CTC EcoPart

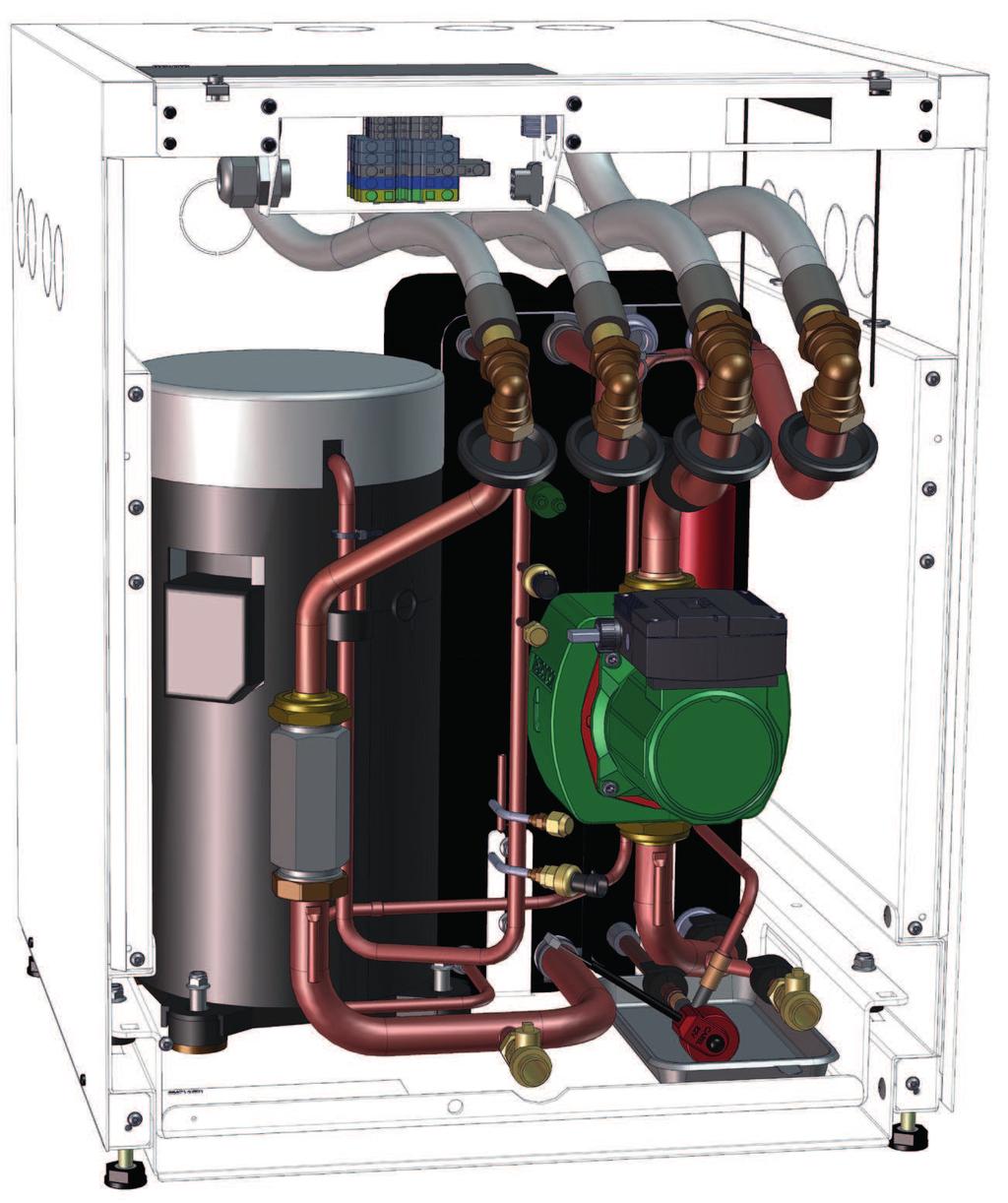

14 2.3 Osien sijainti Mittapiirustus Kompressori 2. Höyrystin 3. Lauhdutin 4. Kuivaussuodatin 5. Paisuntaventtiili 6. Pressostaatti korkeapaine 7. Kytkentärima 8. Korkeapaineanturi 9. Matalapaineanturi 10. Tyhjennysventtiili, kylmä puoli, liuos 11. Tyhjennysventtiili, lämmin puoli, vesi 12. Sovitin pumpun asennukseen 13. Kiertovesipumppu, kylmä puoli 14. Säädettävät jalat 15. Kaapeliputki, tiedonsiirto 16. Kaapeliputki, vahvavirta 17. Liuos, tulo, Ø28 mm (kalliosta) 18. Liuos, lähtö, Ø28 mm (kallioon) 19. Lataus ulos Ø22 (EcoHeat ) Lataus ulos Ø28 (EcoHeat ) 20. Lataus sisään Ø22 (EcoHeat ) Lataus sisään Ø28 (EcoHeat ) 21. Kuumakaasuanturi 22. Liuosanturi, tulo 23. Liuosanturi, lähtö 24. Lauhdutinanturi, tulo 25. Lauhdutinanturi, lähtö 26. Huoltoliitäntä CTC EcoPart 400

15 2.5 Kylmäainejärjestelmä Liuos (lämmönlähde) 2. Vesi 3. Höyrystin 4. Lauhdutin 5. Kompressori 6. Paisuntaventtiili (elektroninen) 7. Kuivaussuodatin 8. Kylmäaineen vaihdin 9. Matalapaineanturi 10. Korkeapaineanturi 11. Korkeapainepressostaatti 12. Lämpötila, imukaasu 13. Lämpötila, kuumakaasu 14. Lämpötila, liuos 15. Lämpötila, vesi, lähtö 16. Lämpötila, vesi, tulo 17. Ohjauksen paisuntaventtiili 2.6 Käyttöalue CTC CTC EcoPart 400in paineohjatun käytönseurannan ansiosta kylmäaineen lämpötila (KA) ja lämmönsiirtoaineen lämpötila (LSA) voivat nousta automaattisesti, jos se on mahdollista. Käyttöolosuhteet: KA-lämp./LSA-lämp. C 1 5 / / / / 64 Yllä olevan taulukon käyttörajat on määritetty EN :n mukaan. CTC EcoPart

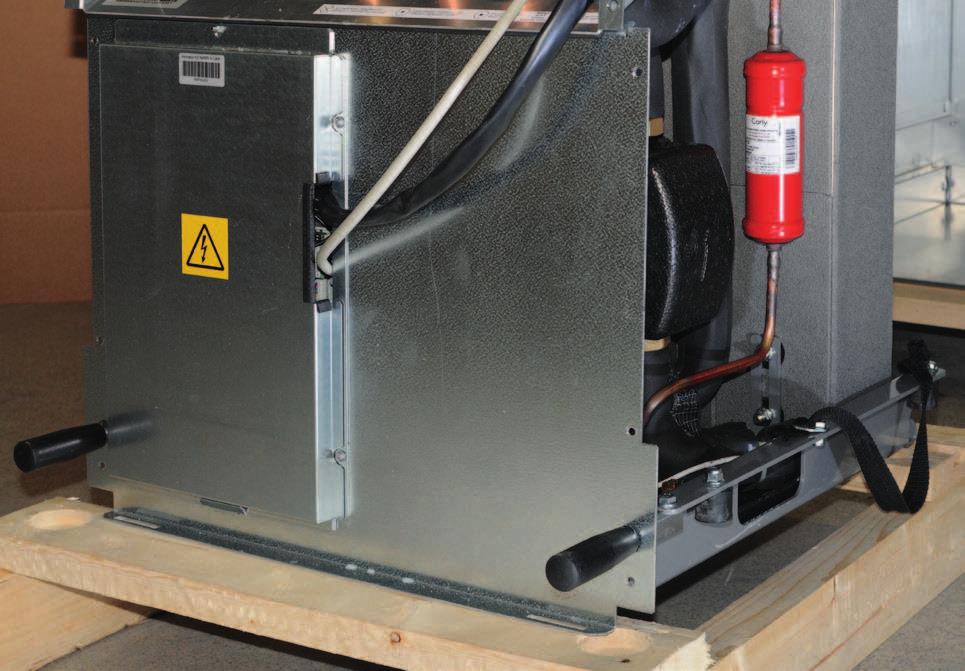

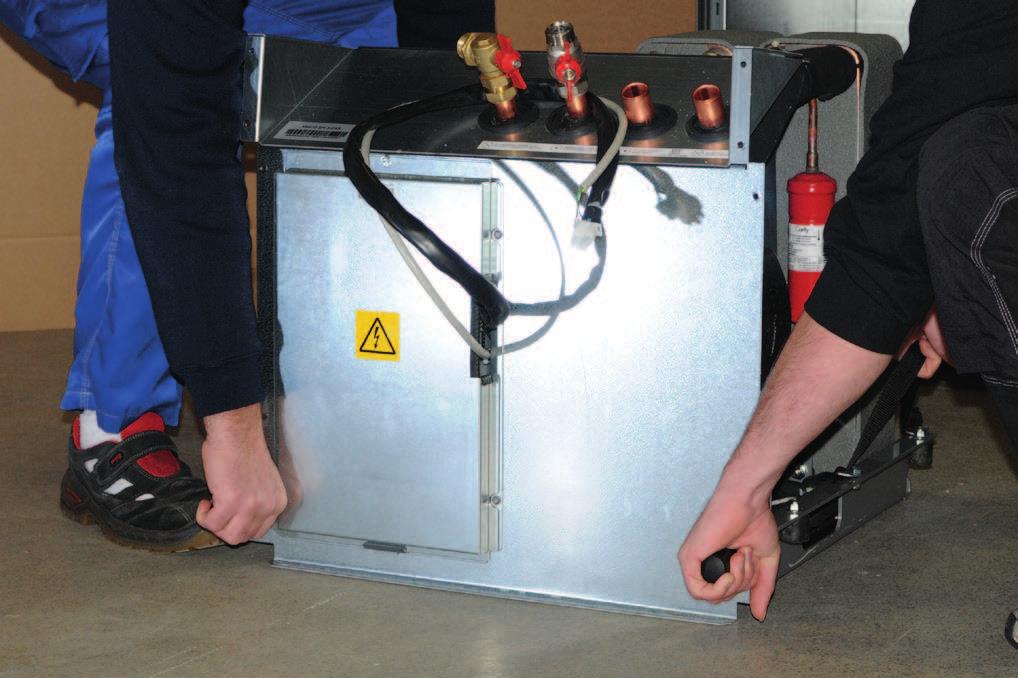

16 3. Asennus Tämä luku on tarkoitettu asennuksesta tai useammista tärkeistä asennuksista vastaavalle, jotta laite toimisi kiinteistönomistajan toiveiden mukaisesti. Käy kiinteistönomistajan kanssa läpi laitteen toiminnot ja säädöt ja vastaa mahdollisiin kysymyksiin. Sekä asentajan että lämpöpumpun kannalta on hyödyllistä, että laitteen käyttäjä on täysin selvillä sen toiminnasta ja hoidosta.! Laite varastoidaan ja kuljetetaan pystyasennossa. Asennus on tehtävä voimassa olevien rakennusmääräysten mukaisesti. Tuote on liitettävä paisunta-astiaan avoimessa tai suljetussa järjestelmässä. Muista huuhdella lämmitysverkosto puhtaaksi ennen liittämistä. Tee kaikki asennukseen liittyvät säädöt luvussa Ensimmäinen käynnistys - olevien ohjeiden mukaisesti. Lämpöpumppu lataa meno-/paluukapasiteetilla lauhduttimen kautta korkeintaan lämpötilassa 65/58 C. Kuljetus Laite puretaan pakkauksestaan vasta asennuspaikalla. Laitetta voidaan siirrellä seuraavilla tavoilla: Haarukkatrukki Nostoliina lavan ympärillä. HUOM! Käytetään ainoastaan laitteen ollessa pakkauksessaan. Pakkauksesta purkaminen Voit purkaa pakkauksen, kun lämpöpumppu seisoo asennuspaikallaan. Tarkista, että laite ei ole vahingoittunut kuljetuksen aikana. Ilmoita kuljetusliikkeelle mahdollisista kuljetuksenaikaisista vahingoista. Tarkista myös, että toimitus on täydellinen, alla olevan luettelon mukainen. Toimitukseen sisältyvät tuotteet: Lämpöpumppu CTC EcoPart 400 Varoventtiili, 1/2", 3 bar Täyttölaite Liuosastia** Läpivientikumi, D = 60 2 reunalista, 186 mm Viestintä kaapeli 5 m Liitin, suora, 28 G32 (ulkokierre)* * Vain CTC EcoPart * Vain CTC EcoPart CTC EcoPart 400

17 3.1 Latauspuolen liittäminen CTC EcoPart lämpöpumppuun liitettävien meno- ja paluuputkien on oltava halkaisijaltaan vähintään 22 mm:n kupariputkia. CTC EcoPart lämpöpumpun putkien on oltava halkaisijaltaan vähintään 28 mm. Tee putkivedot niin, että veden kiertämistä estäviä ilmataskuja ei synny. Ylimpään kohtaan voi tarvittaessa asentaa ilmanpoistimen Latauspumppu Latauspumppu valitaan järjestelmätyypin mukaan. Asianmukaisen toiminnan varmistamiseksi latauspiirin virtaamat eivät saa alittaa Tekniset tiedot -kohdan taulukossa esitettyjä lukuja. Huolehdi, että asennettava kiertovesipumppu on tarpeeksi tehokas, jotta virtaama lämpöpumpulle on riittävä. Jos virtaama on liian alhainen on mahdollista, että korkeapainepressostaatti laukeaa. Latauspumppu voidaan liittää CTC EcoPart 400 -lämpöpumppuun (edellyttäen, että se on sisäisesti asennettu) tai ohjauslaitteeseen. Sisäisen asennuksen yhteydessä valitaan yleensä seuraavasti: CTC EcoPart Yonos Para PWM 7,0 Tuotenro CTC EcoPart Yonos Para PWM 7,5 Tuotenro CTC EcoPart UPM GEO Tuotenro Ohjaus/sähkönsyöttö CTC EcoLogic Pro CTC EcoLogic Pro -laitteeseen voidaan liittää enintään 10 lämpöpumppua. Lämpöpumppujen 1 ja 2 latauspumput voidaan tällöin liittää CTC EcoLogic Pro -laitteeseen. Lämpöpumppujen 3 10 latauspumppu asennetaan ja liitetään CTC EcoPart 400 -laitteeseen. CTC EcoLogic v3 Latauspumppu (ei virtausohjattu) liitetään CTC Ecologic v3 -laitteeseen. CTC EcoZenith v3 Käytä 0 10 V:n CTC-pumppua tai ei virtausohjattua pumppua, joka liitetään CTC EcoZenith -laitteeseen. CTC EcoEl v3 Latauspumppu (ei virtausohjattu) liitetään CTC EcoEl v3 -laitteeseen xLEP-latauspumpun pumppukäyrä Grundfos UPM GEO (CTC EcoPart xLEP) CTC EcoPart

18 3.2 Liuospiirin liittäminen Liuosjärjestelmän, eli kallioon tai maahan upotettavan kerääjän asentaminen ja liittäminen on valtuutetun ammattilaisen tehtävä voimassa olevien määräysten mukaisesti. Estä tarkasti kaikenlaisen lian joutuminen keruuletkuihin, jotka on huuhdeltava puhtaiksi ennen liittämistä. Jätä katetulpat työskentelyn ajaksi aina paikalleen. Liuosjärjestelmän lämpötila voi alittaa 0 C. Siksi on tärkeää, että asennuksen aikana ei käytetä vesipohjaisia voiteluaineita tms. Samoin on tärkeää, että kaikki osat ovat suojattuja kondenssiveden varalta, jotta jäätä ei muodostu.! Suosittelemme SVEP:n ohjeiden noudattamista asennuksen yhteydessä. Liitännät Liuosjärjestelmä voidaan liittää lämpöpumpun oikealle, vasemmalle, päälle tai takasivulle. Leikkaa peitelevyt auki siltä sivulta, johon liuosliitäntä asennetaan. Peitelevyjen edessä oleva eritys on valmiiksi uritettu, joten sen leikkaaminen auki toimitukseen sisältyvien liuosletkujen läpivientiä varten on helppoa. Kun aukot on tehty eristeisiin ja sivulevyyn, asennus suoritetaan seuraavasti: 1. Toimitukseen sisältyvä suojalista asetetaan eristyslevyn reiän ympärille letkujen suojaamiseksi. Leikkaa tarvittaessa suojalistaa, jotta se sopii hyvin reikään. 2. Vie letkut sivulevyjen reiän läpi ja liitä ne. Varmista, että eristys peittää kaikki liuosliitännän osat jään ja kondenssiveden muodostumisen ehkäisemiseksi. 3. Keruujärjestelmä asennetaan sen jälkeen jäljempänä olevan kytkentäkaavion mukaisesti. Menoputki voidaan myös liittää toiselle puolelle ja paluu toiselle. Katso mittatiedot ja mittasuhteet kohdasta Mitat. Lämpöpumpun ja liuoskierukan välisen putken mitta on oltava vähintään Ø28 mm. 18 CTC EcoPart 400

19 Kytkentäkaavio Viivoitetut osat ovat täyttövarusteita. HUOM! Keruuputkissa, joihin voi syntyä ilmataskuja, on oltava ilmausmahdollisuus. Tarkista aina suodatin (99) liuosjärjestelmän täytön ja ilmauksen yhteydessä.! Sekoitusastian ja pumpun on oltava saatavissa helposti käsille ctc c 98a 98b d Tasoastia/paisunta-astia 97. CTC Täyttösarja 98. Sulkuventtiili 99. Suodatin tieventtiili 101. Ulkoinen täyttöpumppu 102. Sekoitusastia 103. Liuospumppu 104. Höyrystin 105. Varoventtiili, 3 bar CTC EcoPart

20 Venttiilit Kylmäpuolen huollon helpottamiseksi on sulkuventtiilit asennettava sekä tuleviin että lähteviin liitäntöihin. Asenna venttiilit liitosten yhteyteen niin, että voit myöhemmin täyttää ja ilmata keräyskierukkaa. Ilmaus Keruukierukassa ei saa olla ilmaa. Pieninkin määrä ilmaa voi aiheuttaa häiriöitä lämpöpumpun toiminnassa. Katso jäljempää kohta Täyttö ja ilmaus. Kondenssiveden eristäminen Liuosjärjestelmän johtimet on eristettävä kondensoitumisen varalta, muuten syntyy jäätä ja kondenssivettä. Täyttö ja ilmaus Sekoita vettä ja jäänestoainetta avoimessa astiassa. Liitä letkut sulkuventtiileihin (98a ja 98b) kuvion osoittamalla tavalla. HUOM! Letkujen koon on oltava vähintään ¾. Liitä ulkoinen voimakas pumppu (101) täyttöä ja ilmausta varten. Säädä sitten kolmitieventtiili (100) ja avaa venttiilit (98a ja 98b), jotta liuos kulkee sekoitusastian (102) kautta. Varmista myös, että venttiili (98d) on auki. Katso liuospumpun käynnistysohjeet CTC EcoPart 400-laitteen ohjausta käsittelevästä oppaasta. Anna liuoksen kiertää järjestelmässä pitkään, kunnes se on täysin ilmattu. Ilmataskuja voi olla jäljellä, vaikka nesteen mukana ei tule ilmaa. Säädä kolmitieventtiili (100) niin, että jäljellä oleva ilma voi tulla ulos. Ilmaa tasoastia (96) avaamalla sen yläosassa oleva tulppa. Sulje venttiili (98a) ja anna täyttöpumpun käydä edelleen. Täyttöpumppu (101) paineistaa nyt järjestelmää. Sulje myös venttiili (98b) ja täyttöpumppu. Jos tasoastian taso on liian alhainen, sulje venttiilit (98c) ja (98d). Kierrä tulppa auki ja täytä astia noin 2/3. Kierrä tulppa kiinni ja avaa venttiilit (98c) ja (98d). 20 CTC EcoPart 400

21 3.3 Liuospumppu CTC tuotteiden liuospumput ovat A-enrgialuokkaa. CTC EcoHeat sisältää pumpun UPM2K CTC EcoHeat/EcoPart & CTC GSi 12 sisältää pumpun UPMXL GEO UPM2K , 1 x 230 V, 50/60 Hz p [kpa] H [m] Q [m³/h] 0.0 P Q [l/s] [W] Q [m³/h] UPMXL GEO PWM, 1 x 230 V, 50/60 Hz p [kpa] H [m] Q [m³/h] P1 [W] Q [l/s] Q [m³/h] CTC EcoPart

22 Liuosjärjestelmän jälkitarkastus Nestetaso astiassa on tarkistettava muutaman päivän kuluttua. Lisää tarvittaessa ja sulje täytön ajaksi venttiilit (98c) ja 98d). Tasoastia/Paisunta-astia Tasoastia on asennettava kalliosta tai maasta tulevaan johtimeen järjestelmän korkeimpaan kohtaan. Muista, että astiaan voi syntyä kondenssivettä. Asenna varoventtiili (105) kytkentäkaavion mukaisesti ja asenna astian yläosaan tarvittava tulppa. Jos astiaa ei voida asentaa korkeimpaan kohtaan, on asennettava suljettu paisunta-astia. Täyttöryhmä ja lianerotin Venttiilipesän nuolet näyttävät virtaussuunnan. Sulje venttiilit (98c) ja (100) lianerottimen puhdistuksen ajaksi. Kierrä suodattimen kansi auki ja huuhtele lianerotin puhtaaksi. Asennettaessa suodatinta takaisin paikalleen on suodattimen pidikkeen tappi sovitettava sille tarkoitettuun suodatinkotelon reikään. Lisää tarvittaessa vähän liuosta ennen kannen kiertämistä paikalleen. Lyhyen käytön jälkeen on suodatin tarkistettava ja puhdistettava. Liuos Liuos kiertää suljetussa järjestelmässä. Liuos koostuu vedestä ja jäätymisenestoaineesta. Etyylialkoholia suositellaan, esimerkiksi Svedol tai Brineol. Alkoholi sekoitetaan vahvuuteen, joka on jonkin verran alle 30 %, mikä tarkoittaa paloluokkaa 2 b ja jäätymispistettä n. -15 C. Huomaa, että keräysletkuun menee metriä kohti noin 1 litra valmiiksi sekoitettua liuosta, eli noin 0,3 litraa jäänestoainetta letkumetrille, kun letkun läpimitta on 40 mm.! Tarkista lianerotin, kun ilmaus on päättynyt.! Nesteen on oltava hyvin sekoitettu ennen lämpöpumpun käynnistämistä. Ilmataskut Jotta ilmataskuja ei muodostuisi, on huolehdittava siitä, että keruuletkut ovat aina nousevassa kulmassa kohti lämpöpumppua. Jos tämä ei ole mahdollista, on korkeimmissa kohdissa oltava ilmausmahdollisuus, Täyttöpumppu hoitaa tavallisesti pienet paikalliset korkeuserot. Liuoseron tarkistus Kun lämpöpumppu on käynnissä, tulevan ja lähtevän liuoksen välillä tarkistetaan säännöllisesti lämpötilaero, joka ei saa olla liian suuri. Jos ero on suuri, tämä voi joskus johtua järjestelmässä olevasta ilmasta tai tukkeutuneesta suodattimesta. Tässä tapauksessa lämpöpumppu antaa hälytyksen. Hälytyksen tehdasasetus on 7 C, mutta 9 C sallitaan kompressorin ensimmäisten 72 käyttötunnin aikana, koska järjestelmässä olevat mikrokuplat voivat hidastaa liuoksen virtausta. 22 CTC EcoPart 400

23 4. Sähköasennus Lämpöpumpun asennus- ja kytkentätyöt saa suorittaa vain valtuutettu sähköasentaja. Kaikki johdotukset on tehtävä voimassa olevien säännösten mukaisesti. 4.1 Sähköasennus: 400 V 3N~ CTC EcoPart 400 on kytkettävä sähköverkkoon (400 V 3N~ 50 Hz) ja suojamaattoon. Myös sähkökattilan teho on huomioitava CTC EcoZenith i250:een liitettäessä, sillä CTC EcoPart 400 saa sähkönsä CTC EcoZenith i250:n kautta. Kaksimetrinen syöttökaapeli on kytketty valmiiksi laitteeseen. Ryhmäsulakkeen koko ilmoitetaan teknisissä tiedoissa. Kytkeminen CTC EcoPart 400 -laitteeseen tehdään 5-johtimisella kaapelilla, joka toimittaa lämpöpumpulle sähköä kompressoriin (400 V 3N~) ja liuospumppuun (230 V 1N~). Turvakytkin Asennuksen yhteydessä on käytettävä turvakytkintä, joka saattaa laitteen jännitteettömäksi huoltotöiden ajaksi. Suojus Vihreä Valkoinen Ruskea L1 L2 L3 N PE B A G Sc Toimitetaan täysin kytkentävalmiina L1 L2 L3 N PE CTC EcoPart

24 4.2 Sähköasennus: 230V 1N~ CTC EcoPart 400 on kytkettävä sähköverkkoon (230V 1N~ 50 Hz) ja suojamaattoon. Sähkökattilan teho on huomioitava CTC EcoZenith i250:een liitettäessä, sillä CTC EcoPart 400 saa sähkönsä CTC EcoZenith i250:n kautta. Kaksimetrinen syöttökaapeli on kytketty valmiiksi laitteeseen Kytkeminen CTC EcoPart 400 -laitteeseen tehdään 3-johtimisella kaapelilla, joka toimittaa lämpöpumpulle sähköä kompressoriin (230V 1N~) ja liuospumppuun (230 V 1N~). Turvakytkin Ensimmäiseksi asennetaan moninapainen turvakytkin, joka varmistaa irrottamisen kaikista virranlähteistä. Toimitetaan täysin kytkentävalmiina L1 N PE L1 N PE 4.3 Hälytyksen lähtö CTC EcoPart 400 on varustettu potentiaalittomalla hälytyksen lähdöllä, joka aktivoituu, jos jokin lämpöpumpun hälytys on aktiivinen. Tämä lähtö voidaan kytkeä enintään seuraavaan kuormaan: 1 A 250 V AC. Lisäksi on käytettävä ulkoista sulaketta. Tämän lähdön kytkentään on käytettävä jännitteelle 230 V AC hyväksyttyä kaapelia kytkettävästä kuormasta riippumatta. Sähkökaaviossa on lisätietoja kytkennästä. Osasuurennos sähkökaaviosta 24 CTC EcoPart 400

25 4.4 Pohjavesilämmitys Myös pohjavettä voidaan käyttää CTC:n lämpöpumppujen lämmönlähteenä. Tällöin pohjavettä pumpataan ylös välivaihtimeen, joka vaihtaa energian liuokseen. On tärkeää, että järjestelmään asennetaan välivaihdin. Välivaihdin estää tuotteen höyrystimen heikkenemisen pohjavedessä olevien hiukkasten ja mineraalien aiheuttamien saostumien vuoksi, jotka muuten saattaisivat edellyttää kalliita toimenpiteitä tuotteen kylmäainejärjestelmään. Välivaihdinta varten on aina suoritettava vesinäyteanalyysi. Tarvittavista luvista on huolehdittava ja paikallisia määräyksiä on noudatettava. Paluuvesi johdetaan toiseen paikkaan, kuten porattuun paluukaivoon tai vastaavaan. Liuospumppu ja pohjavesipumppu on kytkettävä niin, että ne käyvät samanaikaisesti jäätymisvaaran välttämiseksi. Sähkökaaviossa on lisätietoja kytkennästä. Tutustu myös välivaihtimen mukana toimitettuihin ohjeisiin. CTC EcoPart

26 5. Kytkennän tiedonsiirto Kytkettäessä CTC EcoPart 400 laitteisiin, joissa on eri ohjausjärjestelmä, laitteiden ohjausta varten tarvitaan joskus lisälaitteita. Tässä osassa esitellään käytettävissä olevat vaihtoehdot. Tiedonsiirtokaapelina käytetään suojattua 4-johtimista LiYCY (TP) -kaapelia, jonka tietoa siirtävät johtimet ovat kierteiset. Jonkin toisen kaapelin käyttäminen voi merkitä sitä, että johtimien värit eivät täsmää. Siksi on varmistettava, että ohjauslaitteen tietynvärinen johdin voidaan kytkeä samaan väriin lämpöpumpussa. Väärän kaapelin käyttäminen voi myös altistaa laitteen häiriöille. Toimitetaan täysin kytkentävalmiina Suojus Vihreä Valkoinen Ruskea B A G Sc 5.1 CTC Basic Display (lisävaruste) Koska CTC EcoPart 400 -lämpöpumpussa ei ole omaa ohjausta, tarvitaan CTC Basic Display -lisävaruste. ON 1 2 ON 1 2 Jos CTC EcoLogic Pro- tai CTC EcoZenith i550 Pro -laitteeseen kytketään useampi kuin yksi lämpöpumppu, lämpöpumput on nimettävä CTC Basic Display -laitteen avulla: A1, A2, A3 jne. CTC Basic Display -oppaassa on lisätietoja kytkennästä. CTC Basic Display -kytkentä (lisävaruste) ON CTC Basic Display -kytkentä (lisävaruste). CTC Basic -näyttö aktivoidaan lämpöpumpun ohjausta varten asettamalla vaihtokytkin 1 asentoon ON. 26 CTC EcoPart 400

27 5.2 Vaihtoehto 1: yhden lämpöpumpun kytkentä Kun yhdistetään CTC EcoPart 400 ja CTC EcoZenith i250, CTC EcoZenith i550 Pro, CTC EcoZenith i350, EcoVent i350f tai CTC EcoLogic Pro/Family, tiedonsiirtokaapeli (LiYCY (TP)) kytketään suoraan kyseiseen laitteeseen. Vain yhtä lämpöpumppua asennettaessa on varmistettava, että vaihtokytkin 2 on asennossa ON. ON ON 1 2 ON 1 2 CTC EcoPart

28 5.3 Vaihtoehto 2: sarjaan kytkeminen Jos CTC EcoLogic Pro- tai CTC EcoZenith 550 Pro -laitteeseen kytketään useampi kuin yksi lämpöpumppu, lämpöpumput on nimettävä CTC Basic Display -laitteen avulla: A1, A2, A3 jne. Kaikki CTC EcoPart 400 -laitteet toimitetaan A1:ksi nimettyinä. CTC Basic Display -oppaassa on lisätietoja kytkennästä. Sarjan viimeisen lämpöpumpun tiedonsiirtokaapelin suojus on maadoitettava. Lisäksi lämpöpumppu on terminoitava. Tämä tehdään varmistamalla, että terminoitavan lämpöpumpun vaihtokytkin 2 on ON (PÄÄLLÄ) -asennossa. Jumpperi, joka on ohjauksen kytkentäalustan paikan Sc ja vahvavirran kytkentäalustan suojamaadoituksen (PE) välissä, on irrotettava kaikista sarjaan kytketyistä lämpöpumpuista viimeistä lukuun ottamatta ja korvattava suojuksella, joka kytketään edelleen seuraavaan lämpöpumppuun (ohjauksen kytkentäalustan asento Sc). CTC Basic Display (lisävaruste)! Sarjan viimeinen lämpöpumppu on asetettava terminoituun tilaan. Sarjaan kytketyt lämpöpumput Sarjan viimeinen lämpöpumppu CTC Basic Display A1 A2 A3 A4 ON ON ON ON OFF OFF OFF ON Suojus Vihreä Valkoinen Ruskea B A G Sc Suojus Vihreä Valkoinen Ruskea B A G Sc PE PE Kytke kaapeli sarjan seuraavaan lämpöpumppuun tässä. Irrota jumpperi ja kytke suojus seuraavaan lämpöpumppuun tässä. Varmista, että sarjan viimeisen lämpöpumpun vaihtokytkin 2 on asennossa ON (PÄÄLLÄ). Jumpperi jää paikalleen. 28 CTC EcoPart 400

29 ON RS485 TX RS485 RX COM TX COM RX Yleistä tietoa 5.4 Vaihtoehto 4: CTC EcoEl v3 Jos kytketään erilaisella ohjausjärjestelmällä eli versiolla 3 (v3) tai versiolla 4 (v4) varustettuja tuotteita, tarvitaan CTC Converter tulkitsemaan laitteiden välisiä signaaleja. CTC Converter -oppaassa on lisätietoja kytkennästä.!versio 3 (v3) koskee malleja, jotka on valmistettu vuonna 2006 tai sen jälkeen. CTC EcoEl voidaan kytkeä ainoastaan CTC EcoPart laitteeseen. CTC Converter CTC EcoPart 400 CTC EcoPart

30 ON RS485 TX RS485 RX COM TX COM RX ON RS485 TX RS485 RX COM TX COM RX ON RS485 TX RS485 RX COM TX COM RX ON RS485 TX RS485 RX COM TX COM RX Yleistä tietoa 5.5 Vaihtoehto 5: CTC EcoZenith i550 v3 Jos kytketään erilaisella ohjausjärjestelmällä eli versiolla 3 (v3) tai versiolla 4 (v4) varustettuja tuotteita, tarvitaan CTC Converter tulkitsemaan laitteiden välisiä signaaleja. CTC Converter -oppaassa on lisätietoja kytkennästä. CTC EcoZenith v3 on saatavana kahtena eri mallina. Aiemmassa mallissa on vain yksi tiedonsiirtoportti, ja uudessa mallissa on kolme tiedonsiirtoporttia. Aikaisemman mallin valmistusnumerot päättyvät seuraaviin: Valmistusnro Tuotenro Malli CTC EcoZenith I 550 3x400V CTC EcoZenith I 550 3x230V CTC EcoZenith I 550 BBR CTC EcoZenith I 550 1x230V Myöhemmän mallin valmistusnumerot alkavat seuraavista: Valmistusnro Tuotenro Malli CTC EcoZenith I 550 3x400V CTC EcoZenith I 550 3x230V CTC EcoZenith I 550 BBR CTC EcoZenith I 550 1x230V!Versio 3 (v3) koskee malleja, jotka on valmistettu vuonna 2006 tai sen jälkeen.!jos käytetään sekaisin uusia (versio 4) ja vanhoja (versio 3) lämpöpumppuja, uudet lämpöpumput on nimettävä pienimmin numeroin: A1, A2.! Sarjan viimeinen lämpöpumppu on asetettava terminoituun tilaan. Aikaisempi malli, jossa 1 tulo Kytke CTC EcoPart 400 CTC Converter -laitteen kautta. Tämän jälkeen CTC EcoPart 400 voidaan kytkeä sarjaan enintään kolmen CTC EcoPart 400 -lämpöpumpun kanssa. Kytketyt lämpöpumput täytyy tällöin nimetä CTC Basic Display -laitteen avulla. Myöhempi malli, jossa kolme tuloa Kytke CTC EcoPart 400 CTC Converter -laitteen kautta. Lämpöpumput kytketään kukin eri tuloon. Niitä ei tarvitse nimetä, sillä kaikkien nimeksi on tehtaalla määritetty A1. A1 A2 A3 A1 A1 A1 30 CTC EcoPart 400

31 ON RS485 TX RS485 RX COM TX COM RX Yleistä tietoa 5.6 Vaihtoehto 6: CTC EcoLogic v3 Jos kytketään erilaisella ohjausjärjestelmällä eli versiolla 3 (v3) tai versiolla 4 (v4) varustettuja tuotteita, tarvitaan CTC Converter tulkitsemaan laitteiden välisiä signaaleja. Tämän jälkeen CTC EcoPart 400 voidaan kytkeä sarjaan enintään kolmen CTC EcoPart 400 -lämpöpumpun kanssa. Kytketyt lämpöpumput täytyy nimetä CTC Basic Display -laitteen avulla. CTC Converter -oppaassa on lisätietoja kytkennästä.!versio 3 (V3) koskee malleja, jotka on valmistettu vuonna 2006 tai sen jälkeen. A1 A2 A3 CTC EcoPart

32 5.7 Sähkökaavio: 400 V 3N~ CTC EcoPart CTC EcoPart 400

33 Ω Ω Ω Ω Ω Ω Ω Ω Ω CTC EcoPart

34 5.8 Sähkökaavio: 230 V 1N~ 34 CTC EcoPart 400

35 5.9 Komponenttiluettelo A1 Näyttö A5 LP-ohjainkortti B21 Lämpötila-anturi, kuumakaasu Typ 3/ NTC 50 B22 Lämpötila-anturi, imukaasu Typ 1/ NTC 015 B23 Tuleva liuos Typ 1/ NTC 22 B24 Lähtevä liuos Typ 1/ NTC 22 B27 LP sisään Typ 2/ NTC 22 B28 LP ulos Typ 2/ NTC 22 B100 Korkeapaineanturi B101 Matalapaineanturi F20 Korkeapainevahti G11 G20 Varaajapumppu HP1 Liuospumppu G21 Pohjavesipumppu, signaali 230V, vaihtoehto K1 Kontaktori 1 K22- K25 K26 Mukautuva kauko-ohjaus/ Smartgrid Termostaattiohjaus, lisävaruste (perusnäyttö) M1 Kompressori M40 Puhallin X1 Kytkentärima X10 Ylimääräinen kytkentärima Y10 Paisuntaventtiili Y21 Vaihtoventtiili LKV 1 Y50 Vaihtoventtiili allas CTC EcoPart

36 36 CTC EcoPart 400 Lämpötila ºC Sensor Type 1 NTC kω Lämpötila ºC Sensor Type 2 NTC kω Lämpötila ºC Sensor Type 3 NTC kω Lämpötila ºC NTC 50 kω Antureiden resistanssit Yleistä tietoa

37 Lämpötila C NTC 22 kω Resistanssi Ω Lämpötila C NTC 150 Ulkoanturi Resistanssi Ω Lämpötila C NTC 015 Resistanssi Ω CTC EcoPart

38 6. Ensimmäinen käynnistys 1. Varmista, että lämpökattilassa ja järjestelmässä on vettä ja ilmaus suoritettu. 2. Varmista, että kaikki liitokset ovat tiiviit. 3. Varmista, että anturit, lämmitysverkoston pumppu jne. saavat sähköä. 4. Kytke lämpöpumpun virta turvakytkimellä (pääkytkimellä). Varmista järjestelmän lämmettyä, että kaikki liitokset ovat tiiviit, järjestelmä ilmattu, verkosto lämpenee ja kuumaa vettä tulee hanoista. 7. Käyttö ja hoito Kun asentaja on saanut uuden lämpöpumppusi asennettua, varmistakaa yhdessä, että laitteisto toimii moitteettomasti. Asentaja näyttää turvakytkimen sekä säätö- ja turvalaitteiden sijainnin. Näin tiedät, kuinka laite toimii ja kuinka sitä on hoidettava. Lämpöpatterit on ilmattava (järjestelmätyypin mukaan) n. kolme päivää asennuksen jälkeen, ja järjestelmään on lisättävä vettä tarvittaessa. 7.1 Säännöllinen huolto Kolmen viikon käytön jälkeen, sen jälkeen joka kolmas kuukausi ensimmäisen vuoden ajan. Sen jälkeen kerran vuodessa: Tarkista, että järjestelmässä ei ole vuotoja. Tarkasta, että tuotteessa ja järjestelmässä ei ole ilmaa, ja ilmaa ne tarvittaessa. Katso Kylmäainejärjestelmän liittäminen. Tarkista, että kylmäainejärjestelmä on edelleen paineistettu ja että liuosastian nestetaso on riittävä/asianmukainen. Tuotteet eivät vaadi vuosittaista kylmäaine vuoto tarkastusta 7.2 Käyttökatkos Lämpöpumppu pysäytetään turvakytkimestä. Jos vesi on vaarassa jäätyä, juoksuta vesi pois CTC EcoPart 400 -laitteesta.

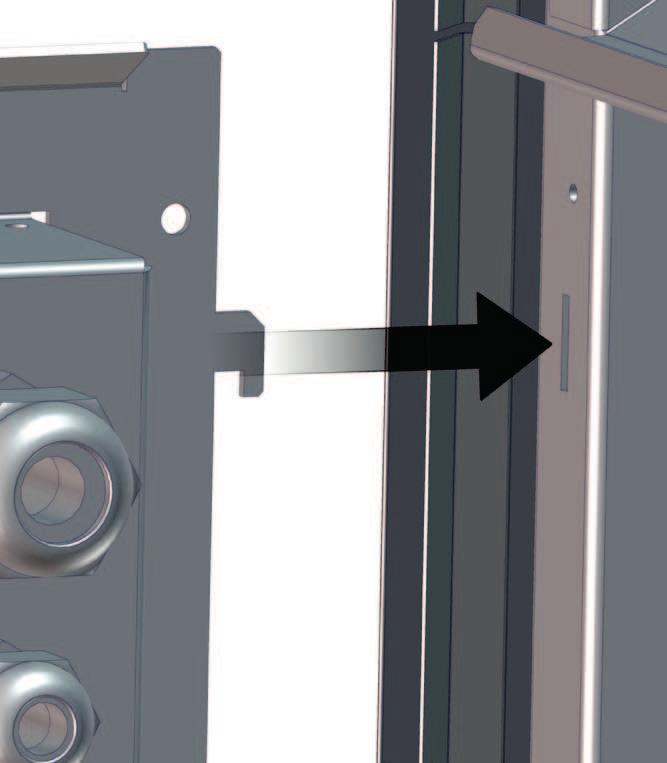

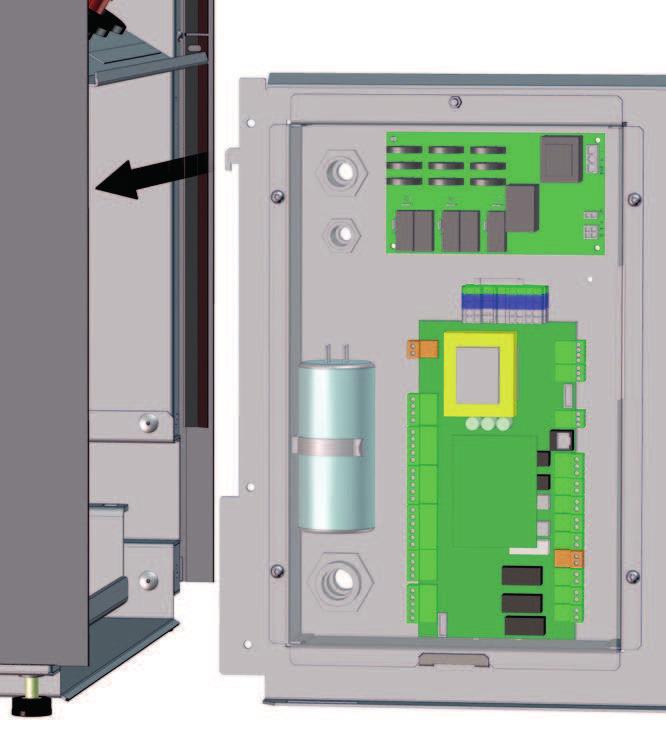

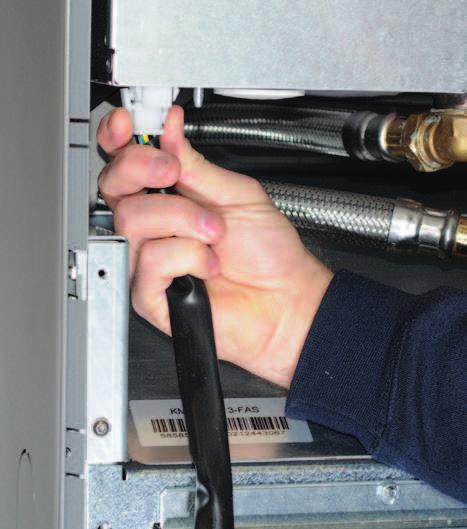

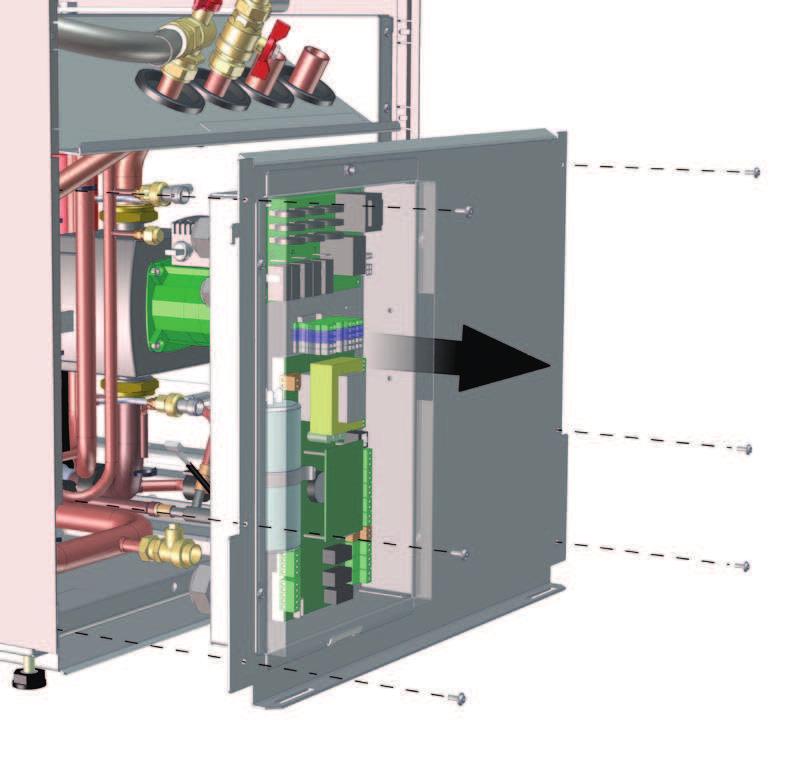

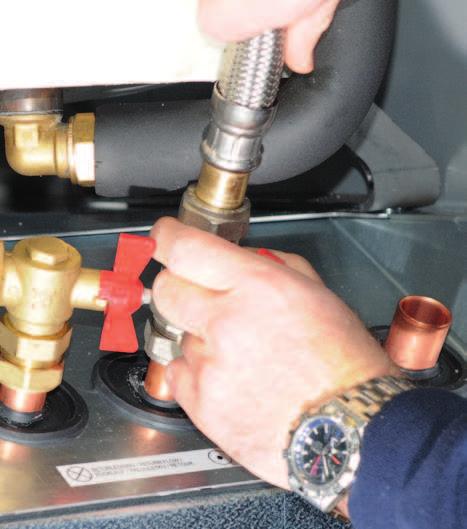

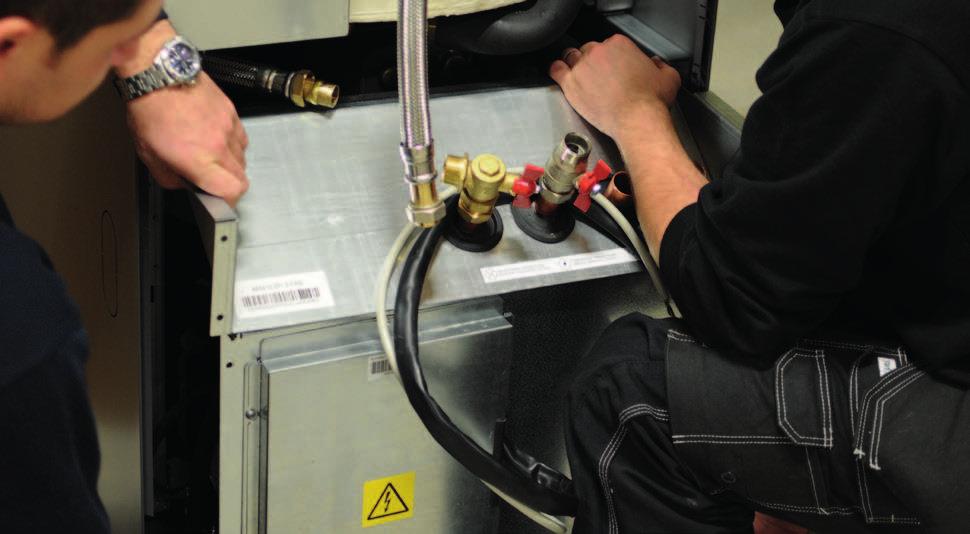

39 7.3 Huoltotilaan 8. Vianetsintä/toimenpiteet CTC EcoPart 400 on suunniteltu mukavan helppokäyttöiseksi, luotettavaksi ja pitkäikäiseksi. Seuraavassa saat neuvoja mahdollisten toimintahäiriöiden varalta. Ota vian ilmaantuessa aina yhteyttä laitteen asentaneeseen asentajaan. Mikäli asentaja toteaa vian johtuvan materiaali- tai valmistusvirheestä, hän ottaa silloin yhteyden Enertech AB:hen vian syyn selvittämiseksi ja korjaamiseksi. Ilmoita aina laitteen valmistusnumero. 8.1 Ilmaongelmat Jos laitteesta kuuluu soliseva ääni, tarkista ettei järjestelmässä ole ilmaa. Lisää tarvittaessa vettä niin, että oikea paine saavutetaan. Jos ongelma ei poistu, ota yhteyttä asiantuntijaan. 8.2 Hälytykset CTC EcoPart 400 -lämpöpumpun mahdolliset hälytykset ja ilmoitustekstit näkyvät ohjauslaitteessa. Katso sen opas.

40

41

42

43

44 Enertech AB. P.O Box 309 SE Ljungby Sweden
