Huolto-ohje Sivu 1/7. Huolto-ohje. ver 2.3

Transkriptio

1 Huolto-ohje Sivu 1/7 Huolto-ohje

2 Sisällysluettelo Huolto-ohje Sivu /7 1. Yleistä.... Lämmöntalteenottoyksikkö (LTO-yksikkö) Ulkoasenteinen malli [U-]..... Sisäasenteinen malli [S- tai SL-] Glykoliputkisto Lämmönhallintayksikkö (LH-yksikkö)...7

3 1. Yleistä Huolto-ohje Sivu /7 Jätä huolto-ohje LH-yksikköön huoltohenkilökuntaa varten. - järjestelmä koostuu kahdesta pääkomponentista: lämmöntalteenottoyksiköstä [LTO] ja lämmönhallintayksiköstä [LH]. Lisäksi järjestelmään kuuluu lämminvesivaraaja jonka avulla kuormituspiikkejä voidaan tasata. Tutustu tähän huolto-ohjeeseen huolellisesti.. Lämmöntalteenottoyksikkö (LTO-yksikkö) Ulkoasenteinen malli U Sisäasenteinen malli S/SL LTO-yksiköstä on olemassa kaksi eri mallistoa. Sisäasenteinen, joka sijoitetaan ullakolle tai poistoilmakammioon, ja ulkoasenteinen, joka voidaan sijoittaa katolle. Lue ohjeesta vain ne kohdat, jotka liittyvät käytössä olevaan malliin.

4 .1. Ulkoasenteinen malli [U-] Siirry lukuun. jos kohteeseen on toimitettu S/SL-malli Huolto-ohje Sivu /7 5 kts. konekortista laitteiston tekniset tiedot 1. Sähkö ja automatiikkakeskus Laitteiston sulakkeet (automaattiset) löytyvät täältä. Mallista riippuen laitteistosta voi löytyä myös 0V huoltopistorasia.. Suodatin Suodatin vaihdetaan kaksi kertaa vuodessa, keväällä ja syksyllä. Jos poistoilma on likaista, voidaan suodatin vaihtaa tarvittaessa useammin. Ennen suodattimen vaihtoa tulee puhallin pysäyttää patterin ja puhaltimen likaantumisen välttämiseksi. Säätimestä löytyy valmis suodatinvaihto-ohjelma, jolla laitteisto voidaan pysäyttää hallitusti ilman ylimääräisiä hälytyksiä. Suodatinkoot on merkitty konekorttiin 1. LTO-patteri Patteria ei tarvitse erikseen huoltaa. Suodatinvaihdon yhteydessä on kuitenkin hyvä katsoa, että patterin lamellipinta ei ole likaantunut tai glykolia vuoda patterin putkiliitoksista. Jos patterin lamellit ovat likaisia, tulee ne pestä sopivalla liuoksella, jotta lämmönsiirtopinta säilyttää ominaisuutensa. On huomioitava, että patterin pinnalle tiivistyy paljon kosteutta, joka ohjataan lähimpään kattoviemäriin.. Puhallin Puhallinta ei tarvitse erikseen huoltaa. Välillä on hyvä tarkistaa, että puhallin pyörii tasaisesti eikä siipipyörä värise normaalia enemmän tai puhaltimesta kuulu ylimääräistä rahinaa, mikä voi viitata siihen, että siipipyörä pitää tasapainottaa tai laakerit vaihtaa. 5. Turvakytkin Turvakytkin on tarkoitettu ainoastaan hätätapauksia varten. Turvakytkimen käyttö aiheuttaa hälytyksen. Unohtunut Off-asennossa oleva turvakytkin voi aiheuttaa aiheettoman huoltokäynnin.

5 .. Sisäasenteinen malli [S- tai SL-] Siirry lukuun.1 jos kohteeseen on toimitettu U-malli Huolto-ohje Sivu 5/7 kts. konekortista laitteiston tekniset tiedot 1. Sähkökeskus ja Turvakytkin Urakoitsija asentaa ja sijoittaa sähkökeskuksen sekä mahdolliset turvakytkimet.. Suodatin Suodatin vaihdetaan kaksi kertaa vuodessa; keväällä ja syksyllä. Jos poistoilma on likaista, voidaan suodatin vaihtaa tarvittaessa useammin. Ennen suodattimen vaihtoa tulee puhallin pysäyttää patterin ja puhaltimen likaantumisen välttämiseksi. Säätimestä löytyy valmis suodatinvaihto-ohjelma, jolla laitteisto voidaan pysäyttää hallitusti ilman ylimääräisiä hälytyksiä. Suodatinkoot on merkitty LTO-yksikön konekorttiin. LTO-patteri Patteria ei tarvitse erikseen huoltaa. Suodatinvaihdon yhteydessä on kuitenkin hyvä katsoa, että patterin lamellipinta ei ole likaantunut tai glykolia vuoda patterin putkiliitoksista. Jos patterin lamellit ovat likaisia, tulee ne pestä sopivalla liuoksella, jotta lämmönsiirtopinta säilyttää ominaisuutensa. On huomioitava, että patterin pinnalle tiivistyy paljon kosteutta, joka ohjataan lähimpään kattoviemäriin.. Puhallin Puhallinta ei tarvitse erikseen huoltaa. Välillä on hyvä tarkistaa, että puhallin pyörii tasaisesti eikä siipipyörä värise normaalia enemmän tai puhaltimesta kuulu ylimääräistä rahinaa, mikä voi viitata siihen, että siipipyörä pitää tasapainottaa tai laakerit vaihtaa.

6 .. Glykoliputkisto Huolto-ohje Sivu 6/7 Huollon yhteydessä tulee tarkistaa glykoliputkiston kunto ja painetaso. Painetaso on määritelty käyttöönottopöytäkirjassa. Pöytäkirjaan merkitään myös, mitä glykolia ja millä pitoisuudella putkistossa on. Huollon yhteydessä tulee varmistaa, että glykoliputkiston painetaso on riittävä. Jos painetasoa joudutaan nostamaan, tulee järjestelmään lisätä VAIN SAMAA LIUOSTA SAMALLA PITOISUUDELLA VALMIIKSI ESISEKOITETTUNA! Glykoliputkisto tulee ilmata hyvin. Ilmauspisteet tulee asentaa järjestelmän korkeimpaan kohtaan. Ilmauksen aikana tulee ilmata myös glykolipatteri siitä löytyvästä ilmausruuvista. Ilmausta ei voida kunnolla suorittaa, jos glykolipumppua ei käynnistetä.

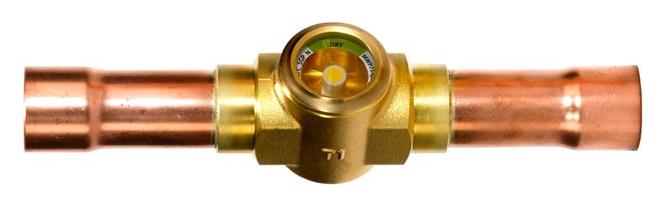

7 . Lämmönhallintayksikkö (LH-yksikkö) Huolto-ohje Sivu 7/ kts. konekortista laitteiston tekniset tiedot OSALUETTELO 1. VIEMÄRIN LÄPIVIENTI. KOMPRESSORI. VESIPIIRIN PUMPPU (¹). TURVAKYTKIN 5. OHJAUSPANEELI 6. SÄHKÖLÄPIVIENNIT 7. VESIPUTKISTO 8. GLYKOLIPUTKISTO 9. IRROITETTAVAT SIVUSEINÄT KYLMÄAINE R10A Lämpöpumpun viemäripisteestä 1. saattaa tulla vettä. Tämä on normaalia eikä vaadi toimenpiteitä. Jos lämpöpumppupiirin näkölasissa kuohuu usein (kylmäaine), voi tämä viitata vajaatäyttöön. Vajaatäytön ilmetessä kannattaa ottaa yhteyttä kylmäliikkeeseen tai laitetoimittajaan. Kun laite on ollut vähän aikaa päällä (5-10min), näkölasin pitäisi olla täysin kirkas. Kerran vuodessa on hyvä pintapuolisesti tarkastaa koko järjestelmä, että siinä ei esiinny ylimääräisiä vuotoja eikä pumppujen toiminnassa ole poikkeuksia. ja -tieventtiileitä ei saa jättää käsikäytölle. Jos laitteisto aiheuttaa paljon hälytyksiä, suosittelemme olemaan yhteydessä valmistajaan: sposti: economizer@recair.fi puhelin:
