Asennus- ja käyttöohjeet CTC EcoAir. Malli 406 I 408 I 410 I 415 I 420 Ulkoilmalämpöpumppu. Providing sustainable energy solutions worldwide
|
|
- Juha Kouki
- 6 vuotta sitten
- Katselukertoja:
Transkriptio
1 Providing sustainable energy solutions worldwide Asennus- ja käyttöohjeet CTC EcoAir Malli 406 I 408 I 410 I 415 I 420 Ulkoilmalämpöpumppu TÄRKEÄÄ LUE HUOLELLISESTI ENNEN KÄYTTÖÄ SÄILYTÄ MYÖHEMPÄÄ KÄYTTÖÄ VARTEN
2

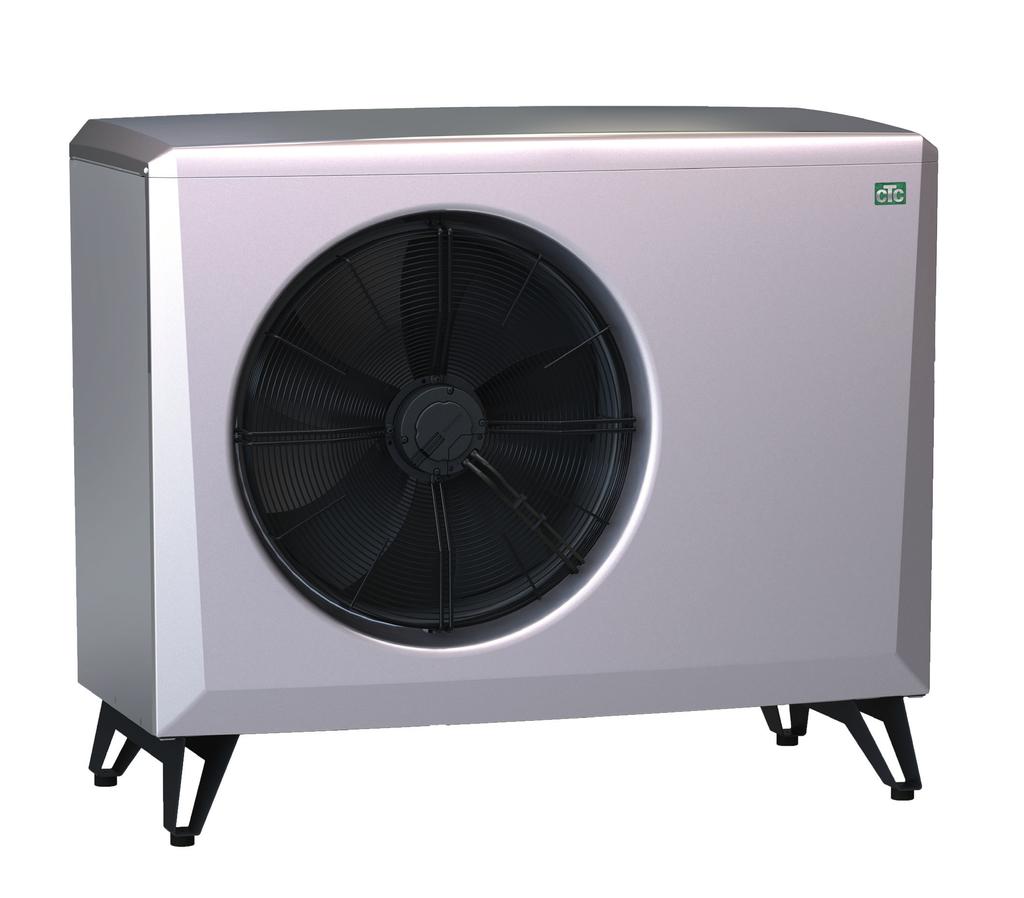

3 Asennus- ja käyttöohjeet CTC EcoAir Malli 406 I 408 I 410 I 415 I 420 Ulkoilmalämpöpumppu
4 Sisällysluettelo YLEISTIEDOT Tarkistuslista 6 Tärkeää! 7 Turvallisuusmääräykset 8 1. CTC EcoAir 400:n kytkentävaihtoehdot Yleistä 9 2. Tekniset tiedot Taulukko: 400V 3N~ Komponentplacering Mittapiirustus Kylmäainejärjestelmä Käyttö ja huolto Sulatus Puhallin Kunnossapito Säännöllinen huolto Käyttökatkos Kondenssivesiallas Vianetsintä/toimenpiteet Ilmaongelmat Hälytykset Vedenkierto ja sulatus Asennus Lämpöpumpun sijoittaminen Valmistelu ja viemäröinti Kondenssivesi Putkiasennus Putkien liittäminen Esimerkkejä putkien liitännöistä Kiertovesipumppu Ohjaus/sähkönsyöttö Toiminta-alue Sähköasennus Sähköasennus: 400V 3N~ Hälytyksen lähtö Yhden lämpöpumpun kytkentä Lämpöpumppujen sarjaan kytkeminen Lämpöpumput sarjanumero Kytkeminen CTC Basic Display Ohjauksen kytkentä Yleistä Kaapeleille 1, lämpöpumppu Liitäntä vaihtoehtoja 2, useita lämpöpumppuja Kytkentävaihtoehto Kytkentävaihtoehto Kytkentävaihtoehto Komponenttiluettelo Sähkökaavio: 400V 3N~ Ensimmäinen käynnistys Äänitiedot Antureiden resistanssit 37 Enertech AB ei vastaa mahdollisista painovirheistä ja pidättää oikeuden muutoksiin. 4 CTC EcoAir 400
5 Yleistä Onnittelut uuden laitteen hankinnasta! Täydellinen ulkoilmalämpöpumppu CTC EcoAir 400 on ulkoilmalämpöpumppu, joka ottaa lämmön ulkoilmasta ja siirtää sen talon olemassa olevaan lämmitysjärjestelmään. CTC EcoAir 400 kerää lämpöenergiaa ulkoilmasta aina -22 C:n lämpötilaan asti. Lämpöpumppu voidaan liittää CTC EcoZenithiin tai olemassa olevaan kattilaan CTC EcoLogic PRO -ohjausjärjestelmän kautta. CTC EcoAir 400 on suunniteltu toimimaan suurella hyötysuhteella ja alhaisella melutasolla. Lämpöpumpussa on sisäänrakennettu kuumakaasusulatus, joka pitää höyrystinpatterin sulana niin, että suuri hyötysuhde säilyy. Säilytä tämä asennus- ja käyttöohjeet sisältävä opaskirja. Oikein käytettynä CTC EcoAir 400 tuottaa sinulle iloa monen vuoden ajan, ja tästä oppaasta löydät kaikki tarvitsemasi tiedot. CTC EcoAir 400 5
6 Yleistiedot Yleistä Tarkistuslista Asentajan on aina täytettävä tarkistuslista Listaa voidaan tarvita mahdollisen huollon yhteydessä. Asennuksessa on aina noudatettava asennus- ja käyttöohjeessa olevia ohjeita. Asennuksessa on aina noudatettava ammattikäytäntöä. Asennuksen jälkeen laite on tarkistettava ja toiminta varmistettava seuraavien kohtien mukaan: Putkiasennus Lämpöpumppu täytetty, ammattimaisesti paikalleen sijoitettu ja oikein säädetty ohjeiden mukaan Lämpöpumppu sijoitettu paikalleen niin, että sen huolto on mahdollista Latauspumppu / lämmitysverkoston pumppu (järjestelmätyypin mukaan) kapasiteetiltaan riittävä tarvittavalle virtaukselle Lämmitysverkoston venttiilit (järjestelmätyypin mukaan) ja muut venttiilit avattu Tiiviystesti Järjestelmän ilmaus Tarvittavien varoventtiilien toiminta tarkistettu Kondenssiveden käsittely järjestetty Sähköasennus Turvakytkin Oikeanlainen, tiukka kaapeliveto Tarvittavat anturit asennettu Lisävarusteet Tiedot laitteen omistajalle (tehdyn asennuksen perusteella) Laitteen omistajan ja asentajan yhdessä suorittama käynnistys Valikot/ohjaus valitulle järjestelmälle Asennus- ja käyttöohjeet annettu asiakkaalle Valvonta ja täyttö, lämmitysjärjestelmä Tietoa säädöistä Tietoa hälytyksistä Asennettujen varoventtiilien toiminnan testaus Takuu ja vakuutus Toimenpiteet vikailmoituksen tultua Päivämäärä, asiakas Päivämäärä, asentaja 6 CTC EcoAir 400
7 Tärkeää! Ota toimituksen ja asennuksen yhteydessä huomioon erityisesti seuraavat seikat: Tuote on kuljetettava ja säilytettävä pystyasennossa. Pura laite pakkauksesta ja tarkista ennen asennusta, että laite ei ole vahingoittunut kuljetuksen aikana. Ilmoita kuljetusliikkeelle mahdollisista kuljetuksenaikaisista vahingoista. Sijoita tuote kiinteälle alustalle. CTC EcoAir 400 -lämpöpumpussa on tehtaalla asennettu kondenssivesiallas, josta kondenssivesi voidaan ohjata kivipesään, kaivoon, syöksytorveen tai muuhun viemäröintiin. Ota sen vuoksi huomioon tuotteen asennuspaikka. Mikäli kondenssiveden viemäröintiä ei käytetä, tulee alustan olla sellainen, että kondenssivesi ja sulamisvesi voidaan ohjata maaperään. Tee lämpöpumpun alle "kivipesä. Kaiva pois cm ja täytä sepelillä parhaan mahdollisen ojituksen aikaansaamiseksi. Ulkoyksikön on seistävä suorassa tarkista vesivaa'alla. Lue lisää tuotteen sijoittamisesta luvuista 6 ja 7. Ota huomioon, että laitteen eteen on jätettävä vähintään 2 metri huoltotilaa. Taipuisat letkut asennetaan lähimmäksi lämpöpumppua. Ulkona olevat putket on eristettävä huolellisesti säänkestävällä eristeellä. Varmista, että lämpöpumpun ja lämmitysjärjestelmän väliset putket ovat halkaisijaltaan riittävät. Varmista, että lämpöpumppuun vettä kierrättävä kiertovesipumppu on teholtaan riittävä.! Mikäli laitteiston asennuksessa, käytössä ja ylläpidossa ei noudateta tämän oppaan ohjeita, voimassa olevat takuuehdot eivät sido Enertechia. CTC EcoAir 400 7
8 Turvallisuusmääräykset Tuotteen käsittelyssä, asentamisessa ja käytössä on otettava huomioon seuraavat turvallisuusmääräykset: Katkaise turvakytkimeltä virta aina ennen laitteelle suoritettavia toimenpiteitä. Tuotetta ei saa huuhdella vedellä. Tarkista ennen laitteen nostamista, että laitteen nostosilmukka ja käytettävän nostimen osat ovat kaikki kunnossa. Älä koskaan seiso ylös nostetun laitteen alapuolella. Älä koskaan vaaranna turvallisuutta irrottamalla kiinniruuvattuja kupuja, kansia ja vastaavia. Älä koskaan vaaranna turvallisuutta ottamalla turvalaitteita pois päältä. Laitteen jäähdytysjärjestelmään saa tehdä toimenpiteitä vain siihen pätevöitynyt henkilö. Laitetta ei ole tarkoitettu sellaisten henkilöiden käytettäväksi (mukaan lukien lapset), joiden fyysiset tai henkiset kyvyt tai aistit ovat heikentyneet tai joilla ei ole tarvittavaa kokemusta tai taitoa, sikäli kun he eivät ole saaneet opastusta tai ohjeita laitteen käyttöön heidän turvallisuudestaan vastaavilta henkilöiltä. On valvottava, etteivät lapset leiki laitteella. 8 CTC EcoAir 400
9 1. CTC EcoAir 400:n kytkentävaihtoehdot 1.1 Yleistä Seuraavassa esitetään CTC EcoAir 400 -lämpöpumpun kytkentävaihtoehdot. Jotkin vaihtoehdot voivat edellyttää CTC Converter- tai CTC Basic Display -laitteita. Katso luku Ohjauksen kytkentä. CTC EcoAir 400 voidaan kytkeä seuraavassa esitettyihin tuotteisiin.! CTC EcoZenith i250 voidaan kytkeä laitteisiin, joiden teho on enintään 11 kw. CTC EcAir 400! Mikäli lämpöpumppu kytketään CTC EcoEliin tai CTC EcoZenith V3:een, on käytettävä CTC Converteria. CTC EcoLogic Pro/Family CTC EcoZenith i550pro CTC EcoZenith i250 CTC EcoAir 400 9
10 2. Tekniset tiedot 2.1 Taulukko: 400V 3N~ CTC EcoAir Sähkötiedot Antoteho 1) Ottoteho 1) 400V 3N~ 50 Hz kw 6.2/4.8/ /6.0/4.7 kw 1.3/1.3/ /1.6/1.6 COP 1) 4.78/3.69/ /3.76/3.02 Nimellisvirta 2) A Maks. lähtövirta A Vesitilavuus L Kylmäainemäärä (R407C,fluorisoivat kg kasvihuonekaasut GWP 1774) CO-2 vastaavuus ton Katkaisuarvo pressostaatit HT bar 31 Maks. käyttöpaine vesi (PS) bar 2.5 Mitat (K x L x S) Kompressorityyppi mm 1080 x 1245 x 545 Scroll / PVE FV50S Ilmamäärä m 3 /h Puhallinnopeus rpm Puhaltimen teho W Paino kg ) 35 C vedenlämpö ja +7/+2/-7 ilman lämpö 2) Sis. Latauspumppu Stratos Tec 25/7 sis. Grundfos UPM GEO CTC EcoAir 400
11 CTC EcoAir Sähkötiedot 400V 3N~ 50 Hz Antoteho 1) kw 11.5/8.8/ /12.0/ /13.9/11.5 Ottoteho 1) kw 2.4/2.3/ /3.4/ /3.9/3.9 COP 1) 4.86/3.83/ /3.57/ /3.54/3.02 Nimellisvirta 2) A Maks. lähtövirta A Vesitilavuus L Kylmäainemäärä (R407C,fluorisoivat kg kasvihuonekaasut GWP 1774) CO-2 vastaavuus ton ) ) Katkaisuarvo pressostaatit HT bar 31 Maks. käyttöpaine vesi (PS) bar 2.5 Mitat (K x L x S) Kompressorityyppi mm 1180 x 1375 x 610 Scroll / PVE FV50S Ilmamäärä (matala/korkea) m 3 /h / /6200 Puhallinnopeus (matala/korkea) rpm / /715 Puhaltimen teho W Paino 1) 35 C vedenlämpö ja +7/+2/-7 ilman lämpö kg ) Sis. Latauspumppu Stratos Tec 25/7 sis. Grundfos UPM GEO ) hermeettisesti suljettu järjestelmä Tuotteet eivät vaadi vuosittaista kylmäaine vuoto tarkastusta! Jos tekniset tiedot poikkeavat laitteessa olevasta tuotekyltistä, käytetään tuotekyltin tietoja. Tarkista aina ennen laitteen huoltamista oikea kylmäainemäärä laitteen tuotekyltistä. CTC EcoAir

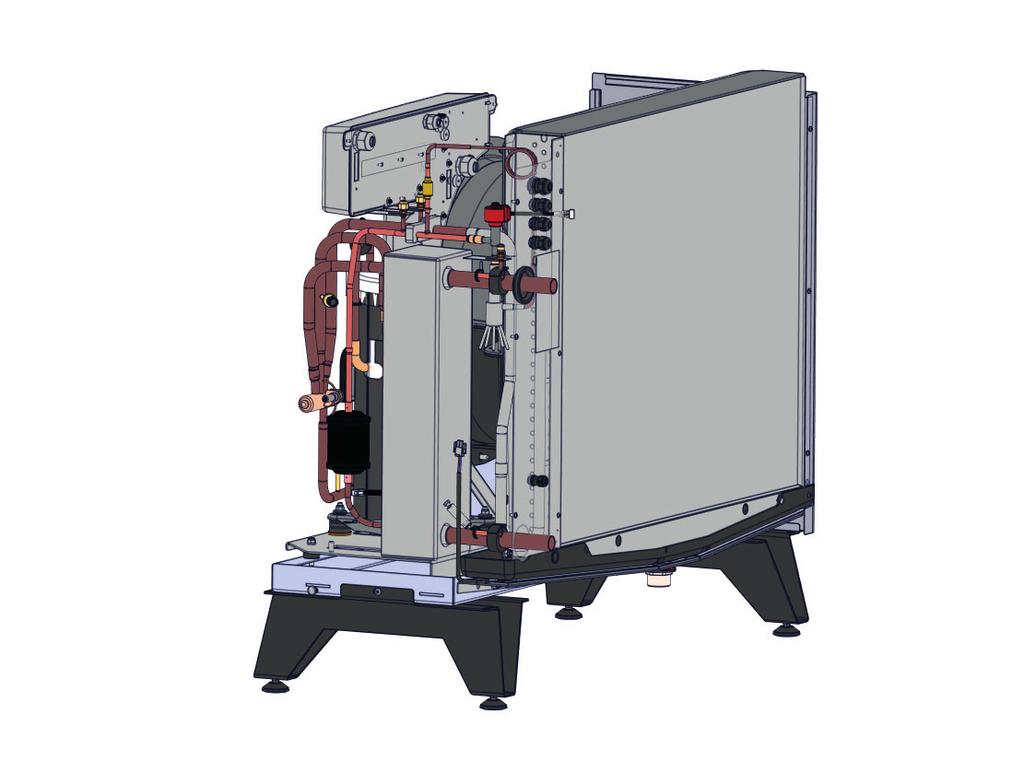

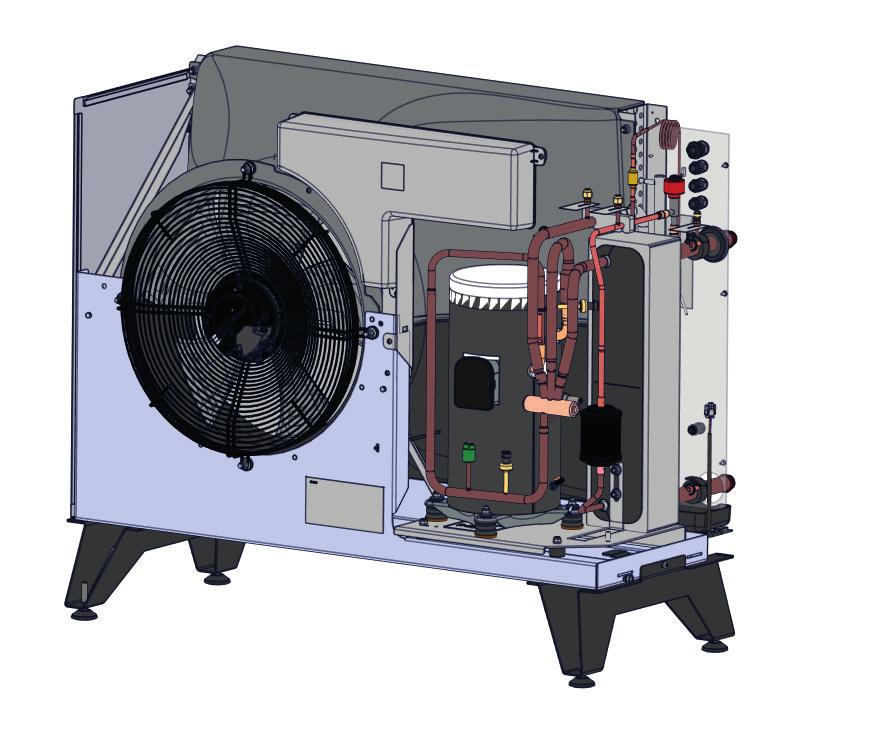

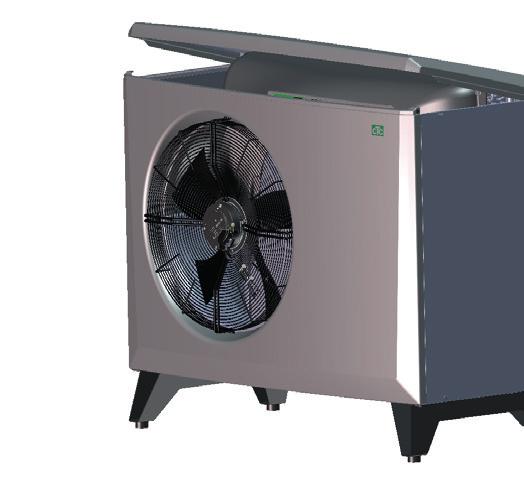

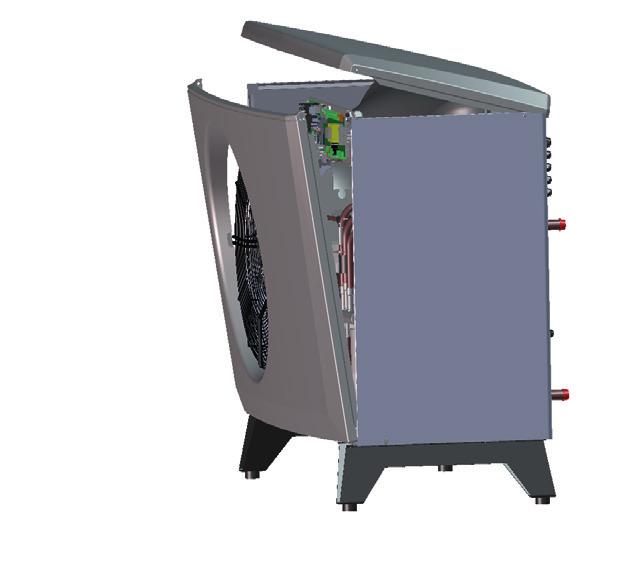

12 2.2 Komponentplacering CTC EcoAir 400
13 Kompressori 2. 4-tieventtiili 3. Lämmönvaihdin 4. Paisuntaventtiili 5. Korkeapaineanturi 6. Matalapaineanturi 7. Pressostaatti korkeapaine 8. Sähkökotelo 9. Ilmausnippa/vesi 10. Kuivaussuodatin 11. Imukaasuanturi 12. Menovesianturi 13. Paluuanturi 14. Ulkoanturi 15. Kuumakaasuanturi 16. Puhallin 17. Sulatusanturi höyrystimessä 18. Puhaltimen anturi 19. Sähkönsyöttö, tuote 20. Tiedonsiirto, tuote 21. Tiedonsiirto sarjaan kytkeminen 22. Sähkönsyöttö kiertovesipumppu 23. Tiedonsiirto kiertovesipumppu 24. Tyyppikilpi, jossa sarjanumero yms. 25. Kompressorilämmitin CTC EcoAir

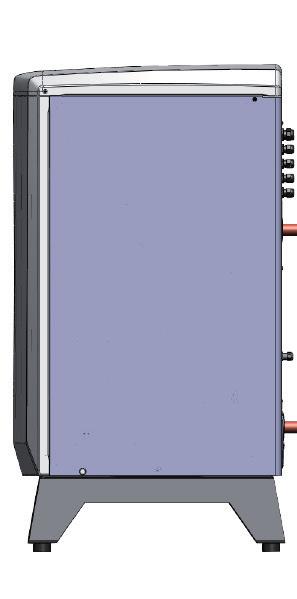

14 2.3 Mittapiirustus 406, A B C D E F G H I Ø28 Ø28 J K L A 42 Kondenssivedenpoistoputki G1-¼" B C I D J E F G L H K 2.4 Kylmäainejärjestelmä TCE Puhallin 2. Höyrystin 3. Ilma 4. Kompressori 5. MP 6. KP 7. 4-tieventtiili 8. Lauhdutin 9. Lämpötila, vesi, lähtö 10. Lämpötila, vesi, tulo 11. Takaiskuventtiili 12. Paisuntaventtiili 13. Kuivaussuodatin 14. Schrader Lämmitys Sulatus 14 CTC EcoAir 400
15 3. Käyttö ja huolto Kun asentaja on saanut uuden lämpöpumppusi asennettua, varmistakaa yhdessä, että laitteisto toimii moitteettomasti. Asentaja näyttää turvakytkimen sekä säätö- ja turvalaitteiden sijainnin. Näin tiedät, kuinka laite toimii ja kuinka sitä on hoidettava. Lämpöpatterit on ilmattava (järjestelmätyypin mukaan) n. kolme päivää asennuksen jälkeen, ja järjestelmään on lisättävä vettä tarvittaessa. 3.1 Sulatus CTC EcoAir 400 on varustettu kuumakaasusulatuksella. Lämpöpumppu tarkkailee jatkuvasti lämpötilaa ja käynnistää sulatuksen tarvittaessa automaattisesti, jolloin puhallin pysähtyy, nelitieventtiili kääntää suuntaa ja kuumakaasu virtaa höyrystimeen. Kuuluu pihahtava ääni, ja höyrystimestä virtaa ulos vettä. Kun laite on sulanut, puhallin käynnistyy, kuumakaasu virtaa lauhduttimeen ja lämpöpumppu palaa takaisin normaalikäynnille. 3.2 Puhallin Puhallin käynnistyy 15 sekuntia ennen kompressorin käynnistymistä ja jatkaa käymistä, kunnes kompressori pysähtyy. Sulatuksen aikana puhallin on pysähdyksissä ja käynnistyy taas ensimmäisenä, kun sulatus on valmis. 3.3 Kunnossapito Suuri määrä ilmaa kulkee CTC EcoAir 400:n höyrystimen läpi. Lehtiä tms voi jäädä kiinni höyrystimeen ja rajoittaa ilman virtausta. Höyrystinpatteri on ainakin kerran vuodessa tarkistettava ja puhdistettava ilman virtausta haittaavista hiukkasista. Höyrystin ja ulkokuori puhdistetaan kostealla liinalla tai pehmeällä harjalla. Mitään muuta säännöllistä huoltoa tai valvontaa ei tarvita. 3.4 Säännöllinen huolto Kolmen viikon käytön jälkeen, sen jälkeen joka kolmas kuukausi ensimmäisen vuoden ajan. Sen jälkeen kerran vuodessa: Tarkista, ettei järjestelmässä ole vuotoja. Tarkista, ettei laitteessa eikä järjestelmässä ole ilmaa. Ilmaa tarvittaessa. Tarkista, että höyrystin on puhdas. tuotteet eivät vaadi vuosittaista kylmäaine vuoto tarkastusta 3.5 Käyttökatkos Lämpöpumppu pysäytetään turvakytkimestä. Mikäli jäätymisriski on olemassa, huolehdi, että vesi kiertää lämpöpumpun kautta tai tyhjennä CTC EcoAir 400 vedestä. 3.6 Kondenssivesiallas Kondenssivesiallas kerää veden, jota muodostuu CTC EcoAirin höyrystimeen laitetta käytettäessä ja sulatettaessa. Kondenssivesiallas on varustettu lämmitysvastuksella, joka pitää altaan sulana pakkasella. Kondenssivesiallas sijaitsee CTC EcoAir 400:n takapuolen alaosassa. Voit tarkistaa ja puhdistaa kondenssivesialtaan nostamalla ensin peitelevyä. CTC EcoAir 400:an on saatavana lisävarusteena lämmityskaapeli, joka asennetaan kondenssivedenpoistoputkeen putken jäätymisen estämiseksi. CTC EcoAir
16 4. Vianetsintä/toimenpiteet CTC EcoAir 400 on suunniteltu mukavan helppokäyttöiseksi, luotettavaksi ja pitkäikäiseksi. Seuraavassa saat neuvoja mahdollisten toimintahäiriöiden varalta. Ota vian ilmaantuessa aina yhteyttä laitteen asentaneeseen asentajaan. Mikäli asentaja toteaa vian johtuvan materiaali- tai valmistusvirheestä, hän ottaa silloin yhteyden Enertech AB:hen vian syyn selvittämiseksi ja korjaamiseksi. Ilmoita aina laitteen valmistusnumero. 4.1 Ilmaongelmat Jos laitteesta kuuluu soliseva ääni, tarkista ettei järjestelmässä ole ilmaa. Lisää tarvittaessa vettä niin, että oikea paine saavutetaan. Jos ongelma ei poistu, ota yhteyttä asiantuntijaan. 4.2 Hälytykset CTC EcoAir 400 -lämpöpumpun mahdolliset hälytykset ja ilmoitustekstit näkyvät ohjauslaitteessa. Katso tietoa hälytyksistä ohjauslaitteen oppaasta. 4.3 Vedenkierto ja sulatus Mikäli vedenkierto sisäyksikön ja ulkoyksikön välillä vähenee merkittävästi tai lakkaa kokonaan, korkeapainepressostaatti laukeaa. Syitä tähän voivat olla: vika kiertovesipumpussa / alitehoinen kiertovesipumppu ilma putkistossa tukkeutunut lauhdutin muut veden virtaukseen vaikuttavat esteet Sulatuksen aikana puhallin pysähtyy, mutta kompressori on käynnissä ja sulamisvesi virtaa lämpöpumpun alaosassa olevaan kondenssivesialtaaseen. Sulatuksen loputtua puhallin käynnistyy uudelleen ja aluksi voi matalassa ulkolämpötilassa kondensoituvista vesipisaroista syntyä höyryä. Tämä on täysin normaalia ja kestää vain muutamia sekunteja. Mikäli lämpöpumpun lämmöntuotto on huono, tarkista ettei jäätä ole muodostunut normaalia enempää. Syitä tähän voivat olla: vika sulatusautomatiikassa vähäinen kylmäaineen määrä (vuoto). poikkeukselliset sääolosuhteet. Ota huomioon, että CTC EcoAir 400 on ulkoilmalämpöpumppu, joka tuottaa vähemmän lämpöä ulkolämpötilan laskiessa, talon lämmöntarpeen samanaikaisesti kasvaessa. Näin ollen nopea ulkolämpötilan lasku saattaa aiheuttaa tunteen, että lämpöpumppu antaa heikosti lämpöä. 16 CTC EcoAir 400
17 Yleistä 5. Asennus Tämä luku on tarkoitettu asennuksesta tai useammista tärkeistä asennuksista vastaavalle, jotta laite toimisi kiinteistönomistajan toiveiden mukaisesti. Käy kiinteistönomistajan kanssa läpi laitteen toiminnot ja säädöt ja vastaa mahdollisiin kysymyksiin. Sekä asentajan että lämpöpumpun kannalta on hyödyllistä, että laitteen käyttäjä on täysin selvillä sen toiminnasta ja hoidosta. Asennus on tehtävä voimassa olevien rakennusmääräysten mukaisesti. Tuote on liitettävä paisunta-astiaan avoimessa tai suljetussa järjestelmässä. Muista huuhdella lämmitysverkosto puhtaaksi ennen liittämistä. Lämpöpumppu lataa meno-/paluukapasiteetilla lauhduttimen kautta korkeintaan lämpötilassa 65/58 C.! Laite varastoidaan ja kuljetetaan pystyasennossa. Kuljetus Laite puretaan pakkauksestaan vasta asennuspaikalla. Laitetta voidaan siirrellä seuraavilla tavoilla: Haarukkatrukki Nostoliina lavan ympärillä. HUOM! Käytetään ainoastaan laitteen ollessa pakkauksessaan. Pakkauksesta purkaminen Voit purkaa pakkauksen, kun lämpöpumppu seisoo asennuspaikallaan. Tarkista, että laite ei ole vahingoittunut kuljetuksen aikana. Ilmoita CTC EcoAir kuljetusliikkeelle mahdollisista kuljetuksenaikaisista vahingoista. Tarkista myös, että toimitus on täydellinen, alla olevan luettelon mukainen kg Toimitukseen sisältyvät tuotteet: 1 x CTC EcoAir 400 -ulkoilmalämpöpumppu 15 m:n kaapeli LiYCY (TP), jossa on tiedonsiirtoliitäntä, asennettu. 2 m:n virtakaapeli, asennettu. axbxc CTC EcoAir CTC EcoAir
18 6. Lämpöpumpun sijoittaminen Sijoita lämpöpumppu niin, että kompressorista ja puhaltimesta lähtevä ääni ei häiritse ympäristöä. Älä sijoita lämpöpumppua makuuhuoneen ikkunan tai altaanin lähelle äläkä tontin rajalle. CTC EcoAir 400 sijoitetaan tavallisesti ulkoseinää vasten. Suositeltava seinän ja laitteen välinen etäisyys on 250 mm (EcoAir ) ja 400 mm (EcoAir ), jotta ulkoilma pääsee esteettä virtaamaan höyrystimen läpi. Jos lämpöpumppu sijoitetaan kulmaukseen, pumpun ja päädyn väliin on jätettävä vähint. 250 mm tyhjää tilaa. Etäisyyden pensaisiin ja muihin laitteen edessä oleviin esteisiin on oltava vähintään 2 metriä. Tarkista laitteen äänitiedot luvusta Äänitiedot ja varmista riittävä etäisyys lähimpään naapuriin. Suositeltu laitteiden välinen etäisyys on 400 mm. CTC EcoAirin jalustan on seistävä vakaasti harkkoperustuksella tai vastaavalla. Lämpöpumppu sijoitetaan vaakasuoraan vesivaa'an avulla. Jalustan muodon ja lämpöpumpun painon ansiosta kiinnitystä maahan tai seinään ei tarvita. Lämpöpumpun ympärille ei pidä rakentaa mitään suojaa, laitetta ei myöskään saa sijoittaa piharakennukseen tai autokatokseen. Asennuspaikaksi valitaan paikka, jossa ilma pääsee virtaamaan höyrystimen läpi niin vapaasti kuin mahdollista ja jossa puhallin ei ime käytettyä ilmaa takaisin lämpöpumppuun. Tämä voi aiheuttaa epänormaalia jäänmuodostumista höyrystimeen. Jos laite on sijoitettu paikkaan, jossa se on alttiina poikkeuksellisen ankarille sääoloille, laite voidaan suojata pienellä katoksella.! Jotta hankkimasi CTC EcoAir 400 toimisi mahdollisimman tehokkaasti, on näitä ohjeita syytä noudattaa. 400 mm ( ). 250 mm ( ) Suositus 400 mm Vähintään 2 m 18 CTC EcoAir 400

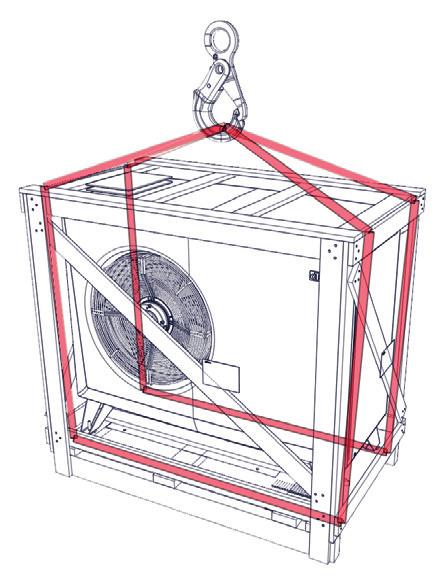

19 7. Valmistelu ja viemäröinti Lämpöpumpun sijoittaminen on suoritettava niin, että talo ei kärsi siitä mitään vahinkoa ja että kondenssivesi valuu helposti maaperään. Asennuspohjan on oltava muurausharkoista tai vastaavasta, alle esim. sepeli. Tee lämpöpumpun alle "kivipesä. Ota huomioon, että tietyissä olosuhteissa suurimmasta mallista voi kertyä kondenssivettä jopa 70 litraa vuorokauden aikana. Kaiva maahan cm syvä kuoppa. Aseta pohjalle kosteudensuojamatto ja käännä se ulospäin talosta. Täytä kuoppa puoliväliin sepelillä ja aseta harkot tai vastaavat. Mittaa oikea k/k-mitta (1155/1285 ) harkkojen väliin niin, että lämpöpumpun jalat sopivat sisään. Varmista harkkojen vaakasuoruus vesivaa'alla. Täytä sepelillä ympäriinsä, myös harkkojen välit, parhaan mahdollisen viemäröinnin aikaansaamiseksi. k/k-mitta1155/ Muurausharkko Muurausharkko Karkeaa sepeliä n cm:n syvyyteen Kosteussulku, kosteudensuojamatto käännetään ulospäin talosta. 451/551 mm Muurausharkko CTC EcoAir
20 7.1 Kondenssivesi Kondenssivesiallas on rakennettu lämpöpumpun sisään, ja sen avulla johdetaan suurin osa lämpöpumppuun tiivistyvästä vedestä ulos. Altaaseen voidaan asentaa erilaisia putkia. Liitännän halkaisija: 42 mm Putken umpijäätymisen estämiseksi putkeen on asennettava lämmityskaapeli, joka on saatavana lisävarusteena. Lämmityskaapeli on asennettava CTC EcoAir 400:n sähkökoteloon. Pätevän sähköasentajan on suoritettava asennus määräyksiä noudattaen. Jos talossa on kellari, kondenssivesi voidaan johtaa kellarin lattiakaivoon määräyksiä noudattaen. Putki on asennettava viettäen taloa kohti maanpinnan yläpuolelle siten, ettei kellariin pääse muuta vettä. Seinäläpivienti on tiivistettävä ja eristettävä. Sisäpuolelle on asennettava vesilukko, jottei ilma kierrä putkessa. Jos laite asennetaan kivipesän päälle, kondenssivedenpoistoputki on asennettava roudan ulottumattomissa olevaan syvyyteen. Kondenssivesi voidaan johtaa myös talon salaojitukseen esimerkiksi laskutorven kautta. Tällöin lämmityskaapeli on sijoitettava putkeen, jotka altistuvat pakkaselle. Vesilukko Jäätymätön syvyys 20 CTC EcoAir 400
21 8. Putkiasennus Asennus on tehtävä voimassa olevien rakennusmääräysten mukaisesti. Kattila on liitettävä paisunta-astiaan avoimessa tai suljetussa järjestelmässä. Muista huuhdella lämmitysverkosto puhtaaksi ennen liittämistä. 8.1 Putkien liittäminen Lämpöpumppuun vedetään paluuputki vähintään 22 mm:n (malliin ) tai 28 mm:n (malliin ) kupariputkesta. Pitkissä putkivedoissa asentajan täytyy laskea CTC EcoAir 400:n suositellun vähimmäisvirtauksen edellyttämä pumpun ja putken koko.! Muista huuhdella lämmitysverkosto puhtaaksi ennen liittämistä. Lämpöpumpun ja kattilan välille vedettävässä putkessa ei saa olla kohokohtia. Jos tätä kuitenkaan ei voi välttää, voi ylimpään kohtaan tarvittaessa asentaa automaattisen ilmanpoistimen. Liittäminen lämpöpumppuun tehdään metallivahvisteisella lämmön kestävällä 1 :n letkulla. Letkun on oltava mm pitkä, jotta lämpöpumpun aiheuttama ääni ja mahdollinen tärinä eivät kantautuisi talon sisälle. Ulkona oleva putki on eristettävä vähintään 13 mm paksulla vettä kestävällä eristeellä. Huolehdi siitä, että eristys on tiivis ja että saumat on teipattu tai liimattu kunnolla kiinni. Talon sisällä olevat putket eristetään kattilaan asti vähint. 9 mm paksulla putkieristeellä. Tämä sen vuoksi, että lämpöpumppu pystyisi johtamaan mahdollisimman paljon lämpöä kattilaan tai säiliöön ilman hävikkiä. Laite ilmataan ilmausnipalla ennen lauhdutinta. Painehäviötaulukko CTC EcoAir 400 Painehäviö (kpa) EcoAir 406 EcoAir 408 EcoAir 410 EcoAir EcoAir ,1 0,2 0,3 0,4 0,5 0,6 0,7 Veden virtaus (l/h) CTC EcoAir
22 8.2 Esimerkkejä putkien liitännöistä EcoAir/EcoZenith i250 L CTC EcoZenith i250 L -mallissa putket on vedetty takaosan oikeaan reunaan lämpöpumpun liitäntää varten. Lämpöpumpun alempi liitäntä yhdistetään oikeanpuoleiseen liitäntään edestäpäin katsottuna veden pumppaamiseksi lämpöpumppuun. Lämpöpumpun ylempi liitäntä yhdistetään vasemmanpuoleiseen liitäntään. 1. Metallivahvisteinen lämmön kestävä diffuusiotiivis vähint. 1 :n letku. Letkun pituus mm ulkona lauhduttimesta. 2. Menevälle (lämmitetty) vedelle ø28 mm:n liitos lauhduttimessa. 3. Tulevalle (kylmä) vedelle ø28 mm:n liitos lauhduttimessa. 4. Talon ulkopuolella oleva vähintään ø22 mm:n kupariputki eristetään 13 mm paksulla eristeellä. 5. Talon sisällä oleva putki eristetään 9 mm:n paksuisella eristeellä 6. ilmanerotin EcoAir/EcoZenith i250 H CTC EcoZenith i250 H -mallissa lämpöpumppu liitetään suoraan latauspumppuun, joka sijaitsee säiliön alla. Lämpöpumpun alempi liitäntä yhdistetään latauspumppuun veden pumppaamiseksi lämpöpumppuun. Lämpöpumpun ylempi liitäntä yhdistetään latauspumpun oikeanpuoleiseen vaihtoventtiiliin.! Parhaan suorituskyvyn saamiseksi on putket sekä ulkona että sisällä eristettävä ohjeiden mukaisesti. 22 CTC EcoAir 400
23 9. Kiertovesipumppu Kiertovesipumppu valitaan järjestelmätyypin mukaan. Huolehdi, että asennettava kiertovesipumppu on riittävän tehokas niin, että virtaus lämpöpumpulle on riittävä. Kiertovesipumppu voidaan asentaa sisäisesti CTC EcoAir 400 -ulkoilmalämpöpumppuun tai erikseen ohjauslaitteeseen. Latauspumppu kuljettaa CTC EcoAir 400 -ulkoilmalämpöpumpulle vettä. Jos ulkolämpötila on alle +2 C, latauspumppu käy koko ajan jäätymisen estämiseksi. Jos laite on asennettu sähkökatkoksille alttiiseen järjestelmään, on aiheellista varustaa latauspumppu hätävirta-agregaatilla tai asentaa mekaaninen jäätymissuoja. Sisäinen asennus Jos kiertovesipumppu asennetaan sisäisesti, CTC EcoAir 400:n ohjaus säätelee virtausta. CTC EcoAir 400:n ohjausjärjestelmä valvoo ja varmistaa, että laite toimii toiminta-alueensa rajoissa. Parhaan toiminnan takaa jompikumpi alla olevista A-luokan kiertovesipumpuista. CTC EcoAir Yonos Para PWM 7,0 Tuotenro CTC EcoAir 410 Yonos Para PWM 7,5 Tuotenro CTC EcoAir UPM GEO Tuotenro Erillinen asennus Erikseen asennetun kiertovesipumpun on varmistettava oikea virtaus lämpöpumpulle. Säädä lämpötilaero haluamaksesi valitsemalla virtausnopeus kiertovesipumpusta. Tämä jotta oikea lämpötilaero eri ulkolämpötiloissa saadaan aikaan taulukon mukaisesti. Ulkolämpötila ( C) -10 ºC -5 ºC 0 ºC ºC +10 ºC CTC EcoAir 406 Menovesiputki 35 C virtaus = 0,21 l/s 4 C 4,5 C 5,5 C 6,5 C 7 C 8 C CTC EcoAir 408 Menovesiputki 35 C virtaus = 0,27 l/s 4 C 4,5 C 5,5 C 6,5 C 7 C 7,5 C CTC EcoAir 410 Menovesiputki 35 C virtaus = 0,39 l/s 4 C 5 C 6 C 6,5 C 7 C 8 C CTC EcoAir 415 Menovesiputki 35 C virtaus = 0,55 l/s 4 C 4,5 C 5,5 C 6,5 C 7 C 7,5 C CTC EcoAir 420 Menovesiputki 35 C virtaus = 0,64 l/s 4 C 4,5 C 5,5 C 6,5 C 7 C 7,5 C Joissain CTC EcoLogiciin liitetyissä järjestelmissä koko lämmitysverkoston virtauksen on kuljettava lämpöpumpun läpi, jolloin pumppu on mitoitettava koko järjestelmän virtauksen mukaan. Jotta laite toimisi luotettavasti ei seuraavia virtaamia saa alittaa: CTC EcoAir 406: 760 l/h CTC EcoAir 408: 960 l/h CTC EcoAir 410: l/h CTC EcoAir 415: l/h CTC EcoAir 420: l/h Tämä tekee n.: 7 C lämpötilaero + 7 C:n ulkolämpötilassa ja 35 C:n menoveden lämpötilassa CTC EcoAir
24 9.1 Ohjaus/sähkönsyöttö CTC EcoZenith i550 Pro Kiertovesipumppu saa virran CTC EcoZenith i550pro -laitteesta, jonka kautta sitä myös ohjataan. Lisätietoja on vastaavassa tuoteoppaassa. CTC EcoZenith i250 Kiertovesipumppu asennetaan CTC EcoZenith i250:een tehtaalla. Ohjaus ja virransyöttö tapahtuvat laitteesta. Lisätietoja on vastaavassa tuoteoppaassa. CTC EcoLogic PRO CTC EcoLogic PRO -laitteeseen voidaan liittää enintään 10 lämpöpumppua. Lämpöpumppujen 1 ja 2 kiertovesipumput voidaan tällöin liittää CTC EcoLogic PRO -laitteeseen. Lämpöpumppujen 3 10 kiertovesipumppu voidaan liittää CTC EcoAir 400 -ulkoilmalämpöpumppuun. CTC EcoLogic v3 Kiertovesipumppu saa virran CTC EcoAir 400 -laitteesta, jonka kautta sitä myös ohjataan. CTC EcoZenith v3 Kiertovesipumppu saa virran CTC EcoAir 400 -laitteesta, jonka kautta sitä myös ohjataan. CTC EcoEl v3 Kiertovesipumppu saa virran CTC EcoAir 400 -laitteesta, jonka kautta sitä myös ohjataan. 9.2 Toiminta-alue CTC EcoAir 400:n ohjausjärjestelmä valvoo ja varmistaa, että laite toimii toiminta-alueensa rajoissa. framl.temp ute temp 24 CTC EcoAir 400
25 10. Sähköasennus 10.1 Sähköasennus: 400V 3N~ Sähkönsyöttö, musta liitin CTC EcoAir 400 on kytkettävä sähköverkkoon (400 V 3N~ 50 Hz) ja maadoitettava. Ryhmäsulakkeen vähimmäiskoko ilmoitetaan teknisissä tiedoissa. Kaksimetrinen syöttökaapeli on kytketty valmiiksi laitteeseen. Turvakytkin Asennuksen yhteydessä on käytettävä turvakytkintä, joka saattaa laitteen jännitteettömäksi huoltotöiden ajaksi Hälytyksen lähtö CTC EcoAir 400 -ulkoilmalämpöpumppu on varustettu potentiaalittomalla hälytyksen lähdöllä, joka aktivoituu, jos jokin lämpöpumpun hälytys on aktiivinen. Tämä lähtö voidaan kytkeä enintään seuraavaan kuormaan: 1 A 250 V AC. Lisäksi on käytettävä ulkoista sulaketta. Tämän lähdön kytkentään on käytettävä jännitteelle 230 V AC hyväksyttyä kaapelia kytkettävästä kuormasta riippumatta. Sähkökaaviossa on lisätietoja kytkennästä. Osasuurennos sähkökaaviosta. 9.3 Yhden lämpöpumpun kytkentä Yhtä lämpöpumppua asennettaessa vaihtokytkin 2 asetetaan asentoon Lämpöpumpun asennus- ja kytkentätyöt saa suorittaa vain valtuutettu sähköasentaja. Kaikki johdotukset on tehtävä voimassa olevien säännösten mukaisesti. CTC EcoAir
26 RS485 TX RS485 RX COM TX COM RX Yleistä Lämpöpumppujen sarjaan kytkeminen CTC EcoLogic Pro Sarjaan kytkettäessä vaihtokytkin 2 asetetaan asentoon OFF kaikissa lämpöpumpuissa lukuun ottamatta viimeistä, jonka on oltava asennossa. CTC EcoZenith i550 PRO/ CTC EcoLogic Pro/Family CTC A1 Basic A3Display A2! Sarjan viimeinen lämpöpumppu on asetettava terminoituun tilaan. Katso lisätietoja Sähköasennus-luvun kohdasta Terminoitu tila OFF OFF 10.3 Lämpöpumput sarjanumero Jos CTC EcoLogic Pro/Family, CTC EcoZenith 550 Pro -laitteeseen kytketään enemmän kuin yksi lämpöpumppu, lämpöpumput on nimettävä CTC Basic Display -laitteen avulla: A1, A2, A3 jne. Kaikki CTC EcoAir 400 -laitteet toimitetaan A1:ksi nimettyinä. CTC Basic Display -oppaassa on lisätietoja kytkennästä. Laitteiden välillä suositellaan käytettäväksi LiYCY (TP) -kaapelia. Sarjan viimeisen lämpöpumpun tiedonsiirtokaapelin suojus on maadoitettava. Lisäksi lämpöpumppu on terminoitava. Tämä tehdään varmistamalla, että terminoitavan lämpöpumpun vaihtokytkin 2 on (PÄÄLLÄ) -asennossa. Jumpperi, joka on ohjauksen kytkentäalustan paikan Sc ja vahvavirran kytkentäalustan suojamaadoituksen (PE) välissä, on irrotettava kaikista sarjaan kytketyistä lämpöpumpuista viimeistä lukuun ottamatta ja korvattava suojuksella, joka kytketään edelleen seuraavaan lämpöpumppuun (ohjauksen kytkentäalustan asento Sc) CTC EcoPart Kytkeminen CTC Basic Display CTC Basic Display (lisävaruste)! Sarjan viimeinen lämpöpumppu on asetettava terminoituun tilaan. CTC Basic Display -kytkentä (lisävaruste) EcoEl 3 CTC EcoLogic V RS485 TX RS485 RX CTC EcoZenith COM TX i550 Pro COM RX CTC Basic -näyttö aktivoidaan 1 2 lämpöpumpun ohjausta varten asettamalla vaihtokytkin 1 asentoon. 26 CTC EcoAir 400
27 Yleistä CTC EcoLogic Pro Sarjaan kytketyt lämpöpumput CTC Basic Display CTC Basic Display 1 2 A1 A2 A CTC EcoPart A CTC EcoPart 400 OFF CTC EcoZenith V3 Sarjan viimeinen lämpöpumppu CTC EcoEl V3 OFF CTC EcoLogic B A G Sc V3 OFF CTC EcoZenith i550 Pro B A G Sc Suojus Vit Grön Brun Suojus Vit Grön Brun RS485 TX RS485 RX COM TX COM RX 2 PE CTC Converter CTC Basic Display Kytke kaapeli sarjan seuraavaan lämpöpumppuun tässä. Irrota jumpperi(pe) ja kytke suojus seuraavaan lämpöpumppuun tässä. Varmista, että sarjan viimeisen lämpöpumpun vaihtokytkin 2 on asennossa (PÄÄLLÄ). Jumpperi(PE) jää paikalleen. CTC EcoPart 400 CTC EcoAir
28 11. Ohjauksen kytkentä 11.1 Yleistä Kytkettäessä CTC EcoAir 400 laitteisiin, joissa on eri ohjausjärjestelmä, laitteiden ohjausta varten tarvitaan joskus lisälaitteita. Tässä osassa esitellään käytettävissä olevat vaihtoehdot Kaapeleille 1, lämpöpumppu CTC EcoZenith i250/ctc EcoZenith i550 Pro Kun yhdistetään CTC EcoAir 400 ja CTC EcoZenith i250, CTC EcoZenith i550 Pro tai CTC EcoLogic Pro, tiedonsiirtokaapeli (LiYCY (TP)) kytketään suoraan kyseiseen laitteeseen 11.3 Liitäntä vaihtoehtoja 2, useita lämpöpumppuja CTC EcoLogic Pro Jos CTC EcoLogic Pro/Family, CTC EcoZenith i550 Pro -laitteeseen kytketään enemmän kuin yksi lämpöpumppu, lämpöpumput on nimettävä CTC Basic Display -laitteen avulla: A1, A2, A3 jne. Kaikki CTC EcoAir 400 -laitteet toimitetaan A1:ksi nimettyinä. CTC Basic Display -oppaassa on lisätietoja kytkennästä. Laitteiden välillä suositellaan käytettäväksi LiYCY (TP) -kaapelia.! Sarjan viimeinen lämpöpumppu on asetettava terminoituun tilaan. Katso lisätietoja Sähköasennus-luvun kohdasta Terminoitu tila. CTC EcoLogic Pro CTC Basic Display CTC EcoAir 400 Lämpöpumpun asennus- ja kytkentätyöt saa suorittaa vain valtuutettu sähköasentaja. Kaikki johdotukset on tehtävä voimassa olevien säännösten mukaisesti. 28 CTC EcoAir 400
29 RS485 TX RS485 RX COM TX COM RX Yleistä 11.4 Kytkentävaihtoehto 3 CTC EcoEl v3 Koska näillä tuotteilla on vanhempi ohjausjärjestelmä v3, CTC Converter -lisävarustetta on käytettävä tulkkina CTC EcoAir 400 -laitteen ohjauksessa. Katso kytkentäohjeet CTC Converter -oppaasta.!versio 3 (V3) koskee malleja, jotka on valmistettu vuonna 2006 tai sen jälkeen. CTC EcoEl V3 CTC E V CTC Converter CTC EcoAir 400 CTC EcoAir
30 RS485 TX RS485 RX COM TX COM RX Yleistä 11.5 Kytkentävaihtoehto 4 CTC EcoZenith v3 tai CTC EcoLogic v3 Koska näillä tuotteilla on vanhempi ohjausjärjestelmä v3, CTC Converter -lisävarustetta on käytettävä tulkkina CTC EcoAir 400 -laitteen ohjauksessa. Katso kytkentäohjeet CTC Converter -oppaasta.!versio 3 (V3) koskee malleja, jotka on valmistettu vuonna 2006 tai sen jälkeen. CTC EcoZenith versio 3 on saatavana kahtena eri mallina. Aiemmassa mallissa on vain yksi tiedonsiirtoportti, ja uudessa mallissa on kolme tiedonsiirtoporttia. Aikaisemman mallin valmistusnumerot: Valmistusnro Tuotenro Malli CTC EcoZenith I 550 3x400V CTC EcoZenith I 550 3x230V CTC EcoZenith I 550 BBR CTC EcoZenith I 550 1x230V Vanhaa mallia käytettäessä lämpöpumpun ohjaamiseen tarvitaan Converter.! Jos käytetään sekaisin uusia (versio 4) ja vanhoja (versio 3) lämpöpumppuja, uudet lämpöpumput on nimettävä numeroin A1. CTC EcoZenith V3 CTC EcoLogic V3 CTC Converter CTC EcoAir 400 CTC EcoAir V3!Sarjan viimeinen CTC EcoAir 400 -ulkoilmalämpöpumppu on asetettava terminoituun tilaan. 30 CTC EcoAir 400
31 RS485 TX RS485 RX COM TX COM RX RS485 TX RS485 RX COM TX COM RX RS485 TX RS485 RX COM TX COM RX Yleistä 11.6 Kytkentävaihtoehto 5 CTC EcoZenith I 550 CTC EcoZenith versio 3 on saatavana kahtena eri mallina. Aiemmassa mallissa on vain yksi tiedonsiirtoportti, ja uudessa mallissa on kolme tiedonsiirtoporttia. Myöhemmän mallin valmistusnumerot alkavat seuraavista: Valmistusnro Tuotenro Malli CTC EcoZenith I 550 3x400V CTC EcoZenith I 550 3x230V CTC EcoZenith I 550 BBR CTC EcoZenith I 550 1x230V Myöhemmän mallin käyttäminen edellyttää CTC Converter -laitteen käyttämistä kunkin version 4 lämpöpumpun kohdalla. Katso kytkentäohjeet CTC Converter -oppaasta. CTC EcoZenith V3 CTC Converter CTC Converter CTC Converter CTC EcoAir 400 CTC EcoAir 400 CTC EcoAir 400 CTC EcoAir
32 11.7 Komponenttiluettelo A2 Rele/päärkortti A4 Piirikortti pehmokäynnistys - mootorisuoja B1 Menorvesi anturi NTC 22 B7 Paluuvesi anturi NTC 22 B15 Ulkoanturi NTC 22 B16 Sulatusanturi NTC 22 B20 Ulkoanturi NTC 22 B21 Kuumakaasu anturi B22 Imukaasu anturi NTC 015 B100 Pressostaati korkea B101 Pressostaati matala C1 Kompressorin kondensaattori (1-vaihe) C2 Kondensaattori E10 Kompressori lämmitys E11 Kondenssivesialtaan lämmitys E12 Lämmityskaapeli (lisävaruste) F1 Sulake (Vaihtoehto) F20 Korkeapaine vahti G11 Latauspumppu (Vaihtoehto) K1 Kontaktori (EA ) M1 Kompressori M10 Puhallin X1 Riviliitin XM1 Syöttöliitin uros XM2 Syöttöliitin naaras XC1 Kompressorin syöttöliitin uros XC2 Kompressorin syöttöliitin naaras Y10 Paisuntaventtiili Y11 Magneettiventtiili 32 CTC EcoAir 400
33 CTC EcoAir
34 11.8 Sähkökaavio: 400V 3N~ Tiedonsiirto (Harmaa liitin) Sähkönsyöttö (Musta liitin) 34 CTC EcoAir 400
35 Ω Ω Ω Ω Ω Ω Ω Ω Ω CTC EcoAir
36 12. Ensimmäinen käynnistys 1. Varmista, että lämpökattilassa ja järjestelmässä on vettä ja että ilmaus on suoritettu. 2. Varmista, että kaikki liitokset ovat tiiviit. 3. Varmista, että anturit ja latauspumppu saavat sähköä. 4. Kytke lämpöpumpun virta turvakytkimellä (pääkytkimellä). Varmista järjestelmän lämmettyä, että kaikki liitokset ovat tiiviit, järjestelmä ilmattu, verkosto lämpenee ja hanoista tulee kuumaa vettä. 13. Äänitiedot Vakiotila Malli Model EcoAir 406 Ääniteho 56 db(a Äänenpaine 5 m* db(a Äänenpaine 10 m* 10 m* db(a EcoAir db(a db(a db(a EcoAir db(a) db(a) db(a) EcoAir db(a) db(a) db(a) EcoAir db(a) db(a) db(a) Silent mode Modell EcoAir 415 Ääniteho 61 db(a) Äänenpaine 5 m* db(a) Äänenpaine 10 m* db(a) EcoAir db(a) db(a) db(a) * Määritelty äänenpaine on katsottava vain viitteelliseksi, sillä ympäristö vaikuttaa äänen tasoon. Ylempi arvo vastaa 100 % heijastavaa maata ja seinää (sileä betoni). EN12102:n mukainen arvo. Hiljainen tila CTC EcoAir 415 ja 420 -ulkoilmalämpöpumpuissa on valittavissa hiljainen tila, jossa puhallin käy hitaammin ja hiljaisemmin. Hiljaisessa tilassa laitteen teho laskee muutaman prosentin. 36 CTC EcoAir 400
37 13.1 Antureiden resistanssit NTC 22 kω Lämpötila C NTC 22 kω Resistanssi Ω Kuumakaasuanturi Lämpötila C Kuumakaasuanturi Resistanssi Ω Imukaasuanturi Lämpötila C Imukaasuanturi NTC 015 Resistanssi Ω CTC EcoAir
38 Enertech AB Box 313 S LJUNGBY Försäkran om överensstämmelse Déclaration de conformité Declaration of conformity Konformitätserklärung försäkrar under eget ansvar att produkten, confi rme sous sa responsabilité exclusive que le produit, declare under our sole responsibility that the product, erklären in alleiniger Verantwortung, dass das Produkt, Typ, Type EA 400 som omfattas av denna försäkran är i överensstämmelse med följande direktiv, auquel cette déclaration se rapporte est en conformité avec les exigences des normes suivantes, to which this declaration relates is in conformity with requirements of the following directive, auf das sich diese Erklärung bezieht, konform ist mit den Anforderungen der Richtlinie, EC directive on: Pressure Equipment Directive (PED) 97/23/EC, Modul A Electromagnetic Compatibility (EMC) 2004/108/EC Low Voltage Directive (LVD) 2006/95/EC Ecodesign Directive 2009/125/EC (regulations (EU) 811/2013, 812/2013, 813/2013, 814/2013 where applicable) Överensstämmelsen är kontrollerad i enlighet med följande EN-standarder, La conformité a été contrôlée conformément aux normes EN, The conformity was checked in accordance with the following EN-standards, Die Konformität wurde überprüft nach den EN-normen, EN A1, -A2 / -2-3 EN , -4, -5, -6, -11 EN :2006, A1:2009, A2:2009, EN :2008 EN / EN 378 EN Detailed ecodesign information can be downloaded at: Ljungby Joachim Carlsson Technical Manager
39
40 Enertech AB. P.O Box 309 SE Ljungby Sweden.
