1 Providing sustainable energy solutions worldwide Asennus- ja käyttöohjeet Malli V 3N~ / 230 V 1N~ TÄRKEÄÄ LUE HUOLELLISESTI ENNEN KÄYTTÖÄ SÄILYTÄ MYÖHEMPÄÄ KÄYTTÖÄ VARTEN

2 Kylmämodulin irrotus 1. Irrota kylmämoduulin sähköpistokkeet ja letkut. 2. Kiinnitä kantokahvat (2kpl) kylmämoduulin alalaitaan. 3. Poista kylmämoduulin kiinnitysruuvit. 4. Vedä kylmämoduuli ulos ja nosta samalla hieman ylöspäin kahvoista. 5. Nosta kylmämoduuli kahvojen ja nostoremmin avulla. 6. Asenna kylmämoduuli takaisin kahvojen ja nostoremmin avulla, irrota kahvat ja remmi, kiinnitä ruuvit, sähköpistokkeet ja letkut.

3 Asennus- ja käyttöohjeet Malli V 3N~ / 230 V 1N~

4 Sisällysluettelo YLEISTIEDOT Tarkistuslista 6 Tärkeää! 7 Turvallisuusmääräykset kytkentävaihtoehdot Yleistä 9 2. Tekniset tiedot Taulukko: 400 V 3N~ Taulukko: 230 V 1N~ Osien sijainti Mittapiirustus Käyttöalue Kylmäainejärjestelmä Asennus Latauspuolen liittäminen Latauspumppu Ohjaus/sähkönsyöttö xLEP-latauspumpun pumppukäyrä Liuospiirin liittäminen Liuospumppu Sähköasennus Sähköasennus: 400 V 3N~ Sähköasennus: 230V 1N~ Hälytyksen lähtö Pohjavesilämmitys Kytkennän tiedonsiirto CTC Basic Display (lisävaruste) Vaihtoehto 1: yhden lämpöpumpun kytkentä Vaihtoehto 2: sarjaan kytkeminen Vaihtoehto 3: kiinteä lauhdutus Vaihtoehto 4: CTC EcoEl v Vaihtoehto 5: CTC EcoZenith i550 v Vaihtoehto 6: CTC EcoLogic v Sähkökaavio: 400 V 3N~ Sähkökaavio: 230 V 1N~ Ensimmäinen käynnistys Käyttö ja hoito Säännöllinen huolto Käyttökatkos Huoltotilaan Vianetsintä/toimenpiteet Ilmaongelmat Hälytykset 39 Vaatimustenmukaisuusvakuutus 40 Omat muistiinpanot Täytä alla olevat tiedot. Niiden on hyvä olla käsillä, jos jotain sattuu. Malli: Valmistusnumero: Putkiasennus: Nimi: Päivämäärä: Puh.nro: Sähköasennus: Nimi: Päivämäärä: Puh.nro: Enertech AB ei vastaa mahdollisista painovirheistä ja pidättää oikeuden muutoksiin. 4

5 Yleistiedot Yleistä tietoa Onnittelut uuden laitteen hankinnasta! Täydellinen lämpöpumppu kallio-, maatai vesistökäyttökohteisiin on lämpöpumppu, joka ottaa lämmön kalliosta, maasta tai vesistöstä ja siirtää sen talon olemassa olevaan lämmitysjärjestelmään. käytetään hyödyksi täysin, ennen kuin varsinainen lämmitysjärjestelmä kytkeytyy päälle auttamaan talon lämmityksessä. Lämpöpumppu voidaan liittää CTC EcoEliin / CTC EcoZenithiin tai olemassa olevaan kattilaan CTC EcoLogic -ohjausjärjestelmän kautta. on suunniteltu toimimaan suurella hyötysuhteella ja alhaisella melutasolla. Säilytä tämä asennus- ja käyttöohjeet sisältävä opaskirja. Oikein hoidettuna tuottaa sinulle iloa monen vuoden ajan, ja tästä oppaasta löydät kaikki tarvitsemasi tiedot. Saatavana on useita -versioita CTC EcoPart (LEP) A-luokan liuospumppu (Low Energy Pump LEP) Ei latauspumppua CTC EcoPart xLEP A-luokan liuospumppu (Low Energy Pump LEP) A-luokan latauspumppu (Low Energy Pump LEP) 5

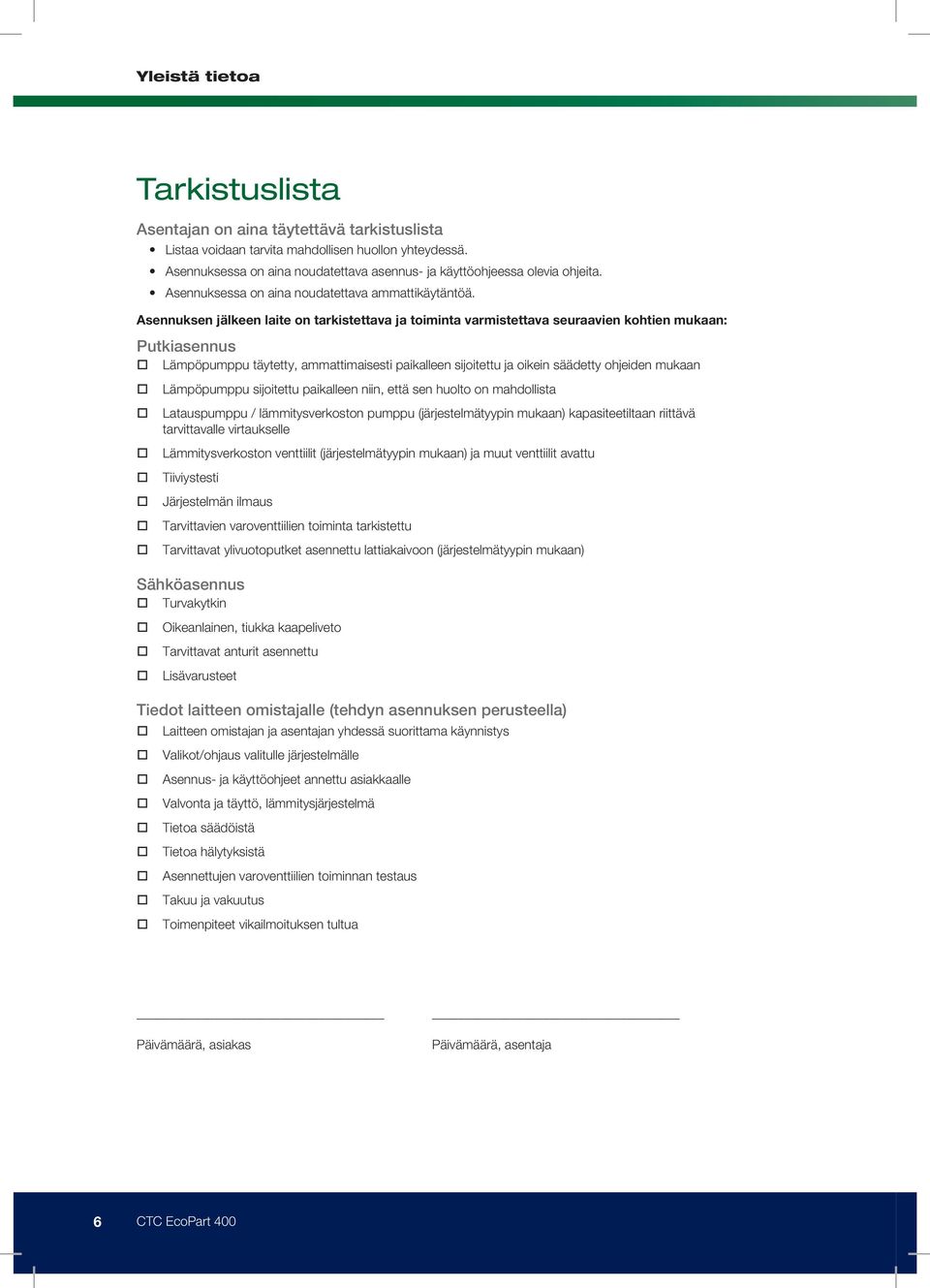

6 Tarkistuslista Asentajan on aina täytettävä tarkistuslista Listaa voidaan tarvita mahdollisen huollon yhteydessä. Asennuksessa on aina noudatettava asennus- ja käyttöohjeessa olevia ohjeita. Asennuksessa on aina noudatettava ammattikäytäntöä. Asennuksen jälkeen laite on tarkistettava ja toiminta varmistettava seuraavien kohtien mukaan: Putkiasennus Lämpöpumppu täytetty, ammattimaisesti paikalleen sijoitettu ja oikein säädetty ohjeiden mukaan Lämpöpumppu sijoitettu paikalleen niin, että sen huolto on mahdollista Latauspumppu / lämmitysverkoston pumppu (järjestelmätyypin mukaan) kapasiteetiltaan riittävä tarvittavalle virtaukselle Lämmitysverkoston venttiilit (järjestelmätyypin mukaan) ja muut venttiilit avattu Tiiviystesti Järjestelmän ilmaus Tarvittavien varoventtiilien toiminta tarkistettu Tarvittavat ylivuotoputket asennettu lattiakaivoon (järjestelmätyypin mukaan) Sähköasennus Turvakytkin Oikeanlainen, tiukka kaapeliveto Tarvittavat anturit asennettu Lisävarusteet Tiedot laitteen omistajalle (tehdyn asennuksen perusteella) Laitteen omistajan ja asentajan yhdessä suorittama käynnistys Valikot/ohjaus valitulle järjestelmälle Asennus- ja käyttöohjeet annettu asiakkaalle Valvonta ja täyttö, lämmitysjärjestelmä Tietoa säädöistä Tietoa hälytyksistä Asennettujen varoventtiilien toiminnan testaus Takuu ja vakuutus Toimenpiteet vikailmoituksen tultua Päivämäärä, asiakas Päivämäärä, asentaja 6

7 Tärkeää! Valvo toimituksen ja asennuksen osalta erityisesti seuraavia seikkoja: Tuote on kuljetettava ja säilytettävä pystyasennossa. Sisätiloihin siirrettäessä voi tuote olla hetkellisesti vaaka-asennossa takasivu alaspäin. Pura laite pakkauksesta ja tarkista ennen asennusta, että laite ei ole vahingoittunut kuljetuksen aikana. Ilmoita kuljetusliikkeelle mahdollisista kuljetuksenaikaisista vahingoista. Sijoita tuote kiinteälle alustalle, mieluiten betonilaatalle. Jos laite sijoitetaan seisomaan pehmeälle matolle, säätöjalkojen alle on laitettava aluslaattoja. Ota huomioon, että laitteen eteen on jätettävä vähintään 1 metri huoltotilaa. Tuotetta ei saa upottaa lattiatason alapuolelle. Vältä tuotteen sijoittamista tilaan, jonka seinärakenteet ovat kevyet, koska kompressorin ääni ja tärinä voivat kantautua häiritsevinä viereisiin huoneisiin. Varmista, että lämpöpumpun ja lämmitysjärjestelmän väliset putket ovat halkaisijaltaan riittävät. Varmista, että lämpöpumppuun vettä kierrättävä kiertovesipumppu on teholtaan riittävä. 7

8 Turvallisuusmääräykset Tuotteen käsittelyssä, asentamisessa ja käytössä on otettava huomioon seuraavat turvallisuusmääräykset: Katkaise turvakytkimeltä virta aina ennen laitteelle suoritettavia toimenpiteitä. Tuotetta ei saa huuhdella vedellä. Tarkista ennen laitteen nostamista, että laitteen nostosilmukka ja käytettävän nostimen osat ovat kaikki kunnossa. Älä koskaan seiso ylös nostetun laitteen alapuolella. Älä koskaan vaaranna turvallisuutta irrottamalla kiinniruuvattuja kupuja, kansia ja vastaavia. Älä koskaan vaaranna turvallisuutta ottamalla turvalaitteita pois päältä. Laitteen jäähdytysjärjestelmään saa tehdä toimenpiteitä vain siihen pätevöitynyt henkilö. Tämä tuote on tarkoitettu vain sisätiloihin asennettavaksi. Laitetta ei ole tarkoitettu sellaisten henkilöiden käytettäväksi (mukaan lukien lapset), joiden fyysiset tai henkiset kyvyt tai aistit ovat heikentyneet tai joilla ei ole tarvittavaa kokemusta tai taitoa, sikäli kun he eivät ole saaneet opastusta tai ohjeita laitteen käyttöön heidän turvallisuudestaan vastaavilta henkilöiltä. On valvottava, etteivät lapset leiki laitteella.! Mikäli laitteiston asennuksessa, käytössä ja ylläpidossa ei noudateta tämän oppaan ohjeita, voimassa olevat takuuehdot eivät sido Enertechiä. 8

9 RS485 TX RS485 RX COM TX COM RX Yleistä tietoa 1. -kytkentävaihtoehdot 1.1 Yleistä Seuraavassa esitetään -lämpöpumpun eri kytkentävaihtoehdot. Jotkin vaihtoehdot voivat edellyttää CTC Converter- ja CTC Basic Display -laitteita. Katso ohjausjärjestelmän kytkentää käsittelevä CTC Basic Display CTC EcoLogic Pro luku. A-vaihtoehto voidaan kytkeä seuraavassa esitettyihin tuotteisiin. CTC Basic Display TC Basic Display CTC EcoLogic Pro CTC EcoZenith V3 CTC EcoLogic Pro/Family CTC EcoEl V3 CTC EcoLogic V3 CTC Basic Display CTC EcoZenith i550 Pr CTC EcoZenith i250 CTC EcoZenith i550 Pro B-vaihtoehto -lämpöpumppua voidaan käyttää olemassa olevan kattilan kanssa CTC Basic Display -lisävarusteen avulla. Tämä voidaan tehdä käyttämällä kiinteää lämpötilaa (kiinteää lauhdutusta) tai termostaattiohjausta. Koska -lämpöpumpun vakiovarustukseen ei kuulu oma ohjaus, tarvitaan CTC Basic Display -lisävaruste. CTC Converter EcoPart 400 CTC Basic Display 9

10 2. Tekniset tiedot 2.1 Taulukko: 400 V 3N~ Syöttöjännite Sähkötiedot Nimellisteho Nimellisvirta Max käynnistysvirta IP-luokka EcoPart 406 EcoPart 408 EcoPart 410 EcoPart 412 3x400V kw A A IPX1 Lämpöpumpun käyttötiedot Antoteho 1) EcoPart 406 EcoPart 408 EcoPart 410 EcoPart -5/45 kw COP -5/ Antoteho 0/35 0/45 kw / Ottoteho 0/35 0/45 0/55 COP 0/35 0/45 0/55 Antoteho 5/35 5/45 5/55 COP 5/35 5/45 5/55 Kompressorin maksimikäyttövirta Ääniteho, standardin EN mukaan kw kw A db(a) ) EN14511:2007, m.l. lämmönsiirtoainepumppu ja liuospumppu Kattilajärjestelmä Lämmönsiirtoaineen maksimilämpötila (TS) Kattilajärjestelmän minimivirtaama 2) Kattilajärjestelmän nimellisvirtaama 3) 2) Kun t = 10 K ja 0/35 C lämpöpumpun käyttö. 3) Kun t = 5 K ja 0/35 C lämpöpumpun käyttö. EcoPart 406 EcoPart 408 EcoPart 410 EcoPart 412 C 110 l/s l/s Liuospiiri Vesitilavuus (V) Liuospiirin minimi-/maksimilämpötila (TS) Liuospiirin minimi-/maksimipaine (PS) Liuospiirin minimivirtaama, t = 5 K Liuospiirin nimellisvirtaama, t = 3 K Vakioliuospumppu Pumpun kapasiteetti EcoPart 406 EcoPart 408 EcoPart 410 EcoPart 412 l C -5/20 bar 0.2/3.0 l/s l/s Liuospumppu luokan A (LEP) Katso kaavio luvussa Putkiasennus Muita tietoja Kylmäainemäärä (R407C,fluorisoivat kasvihuonekaasut GWP 1774) CO 2 vastaavuus Kompressoriöljy Katkaisuarvo pressostaatti HT Paino Leveys x Korkeus x Syvyys EcoPart 406 EcoPart 408 EcoPart 410 EcoPart 412 kg ton FV50S Polyolester (POE) MPa 3.1 (31 bar) kg mm 600 x 760 x 672 Tuotteet eivät vaadi vuosittaista kylmäaine vuoto tarkastusta 10

11 Syöttöjännite Sähkötiedot Nimellisteho Nimellisvirta Max käynnistysvirta IP-luokka EcoPart 414 EcoPart 417 3x400V kw A A IPX1 Lämpöpumpun käyttötiedot EcoPart 414 EcoPart 417 Antoteho -5/45 kw COP -5/ Antoteho 0/35 0/45 kw / Ottoteho 0/35 0/45 0/55 COP 0/35 0/45 0/55 Antoteho 5/35 5/45 5/55 COP 5/35 5/45 5/55 Kompressorin maksimikäyttövirta Ääniteho, standardin EN mukaan kw kw A db(a) ) EN14511:2007, m.l. lämmönsiirtoainepumppu ja liuospumppu Kattilajärjestelmä Lämmönsiirtoaineen maksimilämpötila (TS) Kattilajärjestelmän minimivirtaama 2) Kattilajärjestelmän nimellisvirtaama 3) Lämmönsiirtoainepumppu (vain 2xLEP) 2) Kun t = 10 K ja 0/35 C lämpöpumpun käyttö. 3) Kun t = 5 K ja 0/35 C lämpöpumpun käyttö. Liuospiiri Vesitilavuus (V) Liuospiirin minimi-/maksimilämpötila (TS) Liuospiirin minimi-/maksimipaine (PS) Liuospiirin minimivirtaama, t = 5 K Liuospiirin nimellisvirtaama, t = 3 K Vakioliuospumppu Pumpun kapasiteetti EcoPart 414 EcoPart 417 C 110 l/s l/s UPM GEO EcoPart 414 EcoPart 417 l C -5/20 bar 0.2/3.0 l/s l/s Liuospumppu luokan A (LEP) Katso kaavio luvussa Putkiasennus Muita tietoja Kylmäainemäärä (R407C,fluorisoivat kasvihuonekaasut GWP 1774) CO 2 vastaavuus Kompressoriöljy Katkaisuarvo pressostaatti HT Paino Leveys x Korkeus x Syvyys Tuotteet eivät vaadi vuosittaista kylmäaine vuoto tarkastusta EcoPart 414 EcoPart 417 kg ton MPa Polyolester (POE) 3.1 (31 bar) kg mm 600 x 760 x

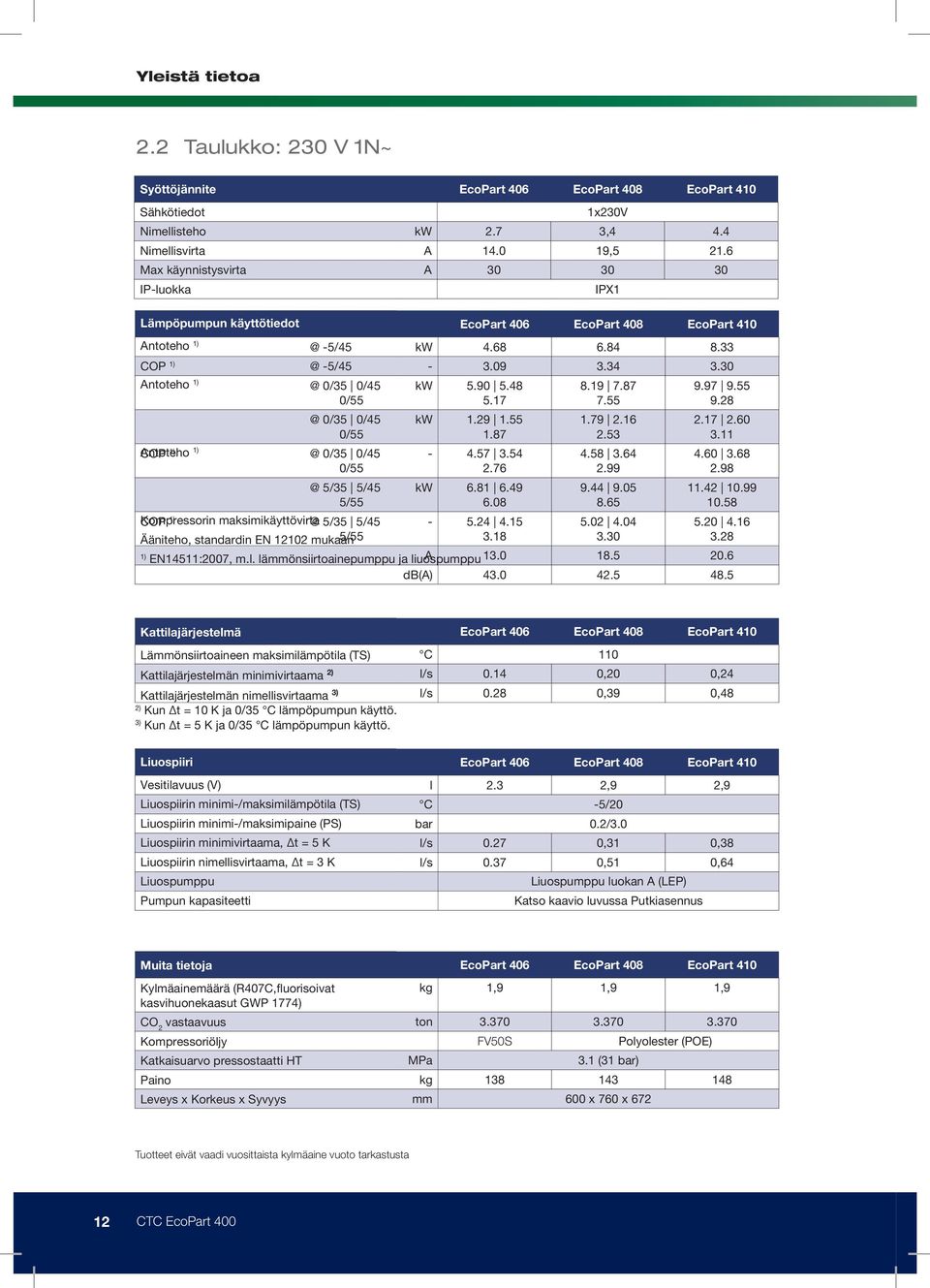

12 2.2 Taulukko: 230 V 1N~ Syöttöjännite Sähkötiedot Nimellisteho Nimellisvirta Max käynnistysvirta IP-luokka EcoPart 406 EcoPart 408 EcoPart 410 1x230V kw 2.7 3,4 4.4 A , A IPX1 Lämpöpumpun käyttötiedot Antoteho 1) EcoPart 406 EcoPart 408 EcoPart -5/45 kw COP -5/ Antoteho 0/35 0/45 kw / /35 0/45 0/55 COP Antoteho 1) 0/35 0/45 5/35 5/45 5/55 COP Kompressorin 1) 5/35 5/45 Ääniteho, standardin EN mukaan 5/55 kw kw ) EN14511:2007, m.l. lämmönsiirtoainepumppu ja liuospumppu A db(a) Kattilajärjestelmä Lämmönsiirtoaineen maksimilämpötila (TS) Kattilajärjestelmän minimivirtaama 2) Kattilajärjestelmän nimellisvirtaama 3) 2) Kun t = 10 K ja 0/35 C lämpöpumpun käyttö. 3) Kun t = 5 K ja 0/35 C lämpöpumpun käyttö. EcoPart 406 EcoPart 408 EcoPart 410 C 110 l/s ,20 0,24 l/s ,39 0,48 Liuospiiri Vesitilavuus (V) Liuospiirin minimi-/maksimilämpötila (TS) Liuospiirin minimi-/maksimipaine (PS) Liuospiirin minimivirtaama, t = 5 K Liuospiirin nimellisvirtaama, t = 3 K Liuospumppu Pumpun kapasiteetti EcoPart 406 EcoPart 408 EcoPart 410 l 2.3 2,9 2,9 C -5/20 bar 0.2/3.0 l/s ,31 0,38 l/s ,51 0,64 Liuospumppu luokan A (LEP) Katso kaavio luvussa Putkiasennus Muita tietoja Kylmäainemäärä (R407C,fluorisoivat kasvihuonekaasut GWP 1774) CO 2 vastaavuus Kompressoriöljy Katkaisuarvo pressostaatti HT Paino Leveys x Korkeus x Syvyys EcoPart 406 EcoPart 408 EcoPart 410 kg 1,9 1,9 1,9 ton FV50S Polyolester (POE) MPa 3.1 (31 bar) kg mm 600 x 760 x 672 Tuotteet eivät vaadi vuosittaista kylmäaine vuoto tarkastusta 12

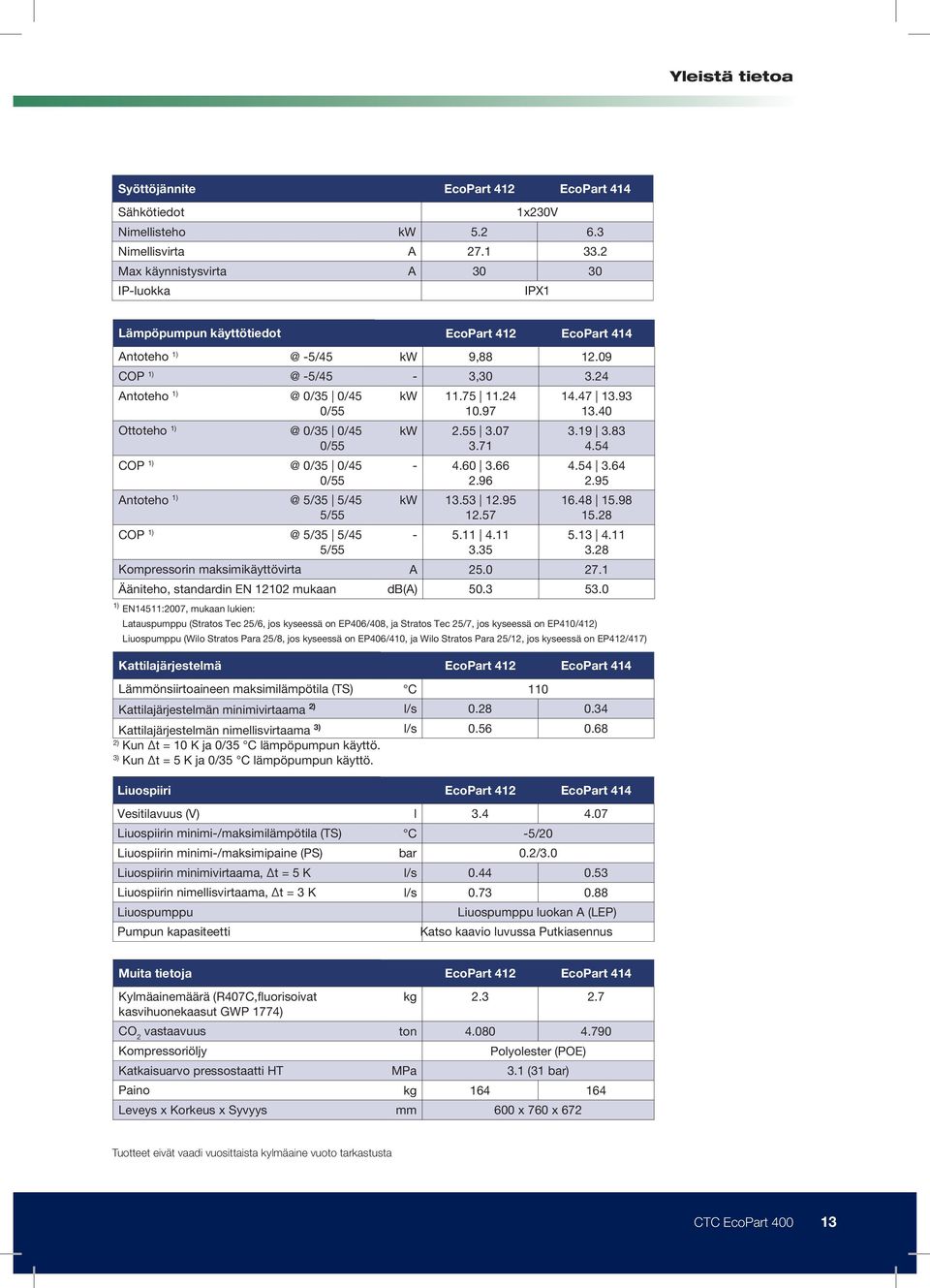

13 Syöttöjännite Sähkötiedot Nimellisteho Nimellisvirta Max käynnistysvirta IP-luokka EcoPart 412 EcoPart 414 1x230V kw A A IPX1 Lämpöpumpun käyttötiedot EcoPart 412 EcoPart 414 Antoteho -5/45 kw 9, COP -5/45-3, Antoteho 0/35 0/45 kw / Ottoteho 0/35 0/45 0/55 COP 0/35 0/45 0/55 Antoteho 5/35 5/45 5/55 COP 5/35 5/45 5/55 Kompressorin maksimikäyttövirta Ääniteho, standardin EN mukaan 1) EN14511:2007, mukaan lukien: kw kw A db(a) Latauspumppu (Stratos Tec 25/6, jos kyseessä on EP406/408, ja Stratos Tec 25/7, jos kyseessä on EP410/412) Liuospumppu (Wilo Stratos Para 25/8, jos kyseessä on EP406/410, ja Wilo Stratos Para 25/12, jos kyseessä on EP412/417) Kattilajärjestelmä Lämmönsiirtoaineen maksimilämpötila (TS) Kattilajärjestelmän minimivirtaama 2) Kattilajärjestelmän nimellisvirtaama 3) 2) Kun t = 10 K ja 0/35 C lämpöpumpun käyttö. 3) Kun t = 5 K ja 0/35 C lämpöpumpun käyttö. Liuospiiri Vesitilavuus (V) Liuospiirin minimi-/maksimilämpötila (TS) Liuospiirin minimi-/maksimipaine (PS) Liuospiirin minimivirtaama, t = 5 K Liuospiirin nimellisvirtaama, t = 3 K Liuospumppu Pumpun kapasiteetti EcoPart 412 EcoPart 414 C 110 l/s l/s EcoPart 412 EcoPart 414 l C -5/20 bar 0.2/3.0 l/s l/s Liuospumppu luokan A (LEP) Katso kaavio luvussa Putkiasennus Muita tietoja Kylmäainemäärä (R407C,fluorisoivat kasvihuonekaasut GWP 1774) CO 2 vastaavuus Kompressoriöljy Katkaisuarvo pressostaatti HT Paino Leveys x Korkeus x Syvyys EcoPart 412 EcoPart 414 kg ton Polyolester (POE) MPa 3.1 (31 bar) kg mm 600 x 760 x 672 Tuotteet eivät vaadi vuosittaista kylmäaine vuoto tarkastusta 13

14 2.3 Osien sijainti Mittapiirustus Kompressori 2. Höyrystin 3. Lauhdutin 4. Kuivaussuodatin 5. Paisuntaventtiili 6. Pressostaatti korkeapaine 7. Kytkentärima 8. Korkeapaineanturi 9. Matalapaineanturi 10. Tyhjennysventtiili, kylmä puoli, liuos 11. Tyhjennysventtiili, lämmin puoli, vesi 12. Sovitin pumpun asennukseen 13. Kiertovesipumppu, kylmä puoli 14. Säädettävät jalat 15. Kaapeliputki, tiedonsiirto 16. Kaapeliputki, vahvavirta 17. Liuos, tulo, Ø28 mm (kalliosta) 18. Liuos, lähtö, Ø28 mm (kallioon) 19. Lataus ulos Ø22 (EcoHeat ) Lataus ulos Ø28 (EcoHeat ) 20. Lataus sisään Ø22 (EcoHeat ) Lataus sisään Ø28 (EcoHeat ) 21. Kuumakaasuanturi 22. Liuosanturi, tulo 23. Liuosanturi, lähtö 24. Lauhdutinanturi, tulo 25. Lauhdutinanturi, lähtö 26. Huoltoliitäntä

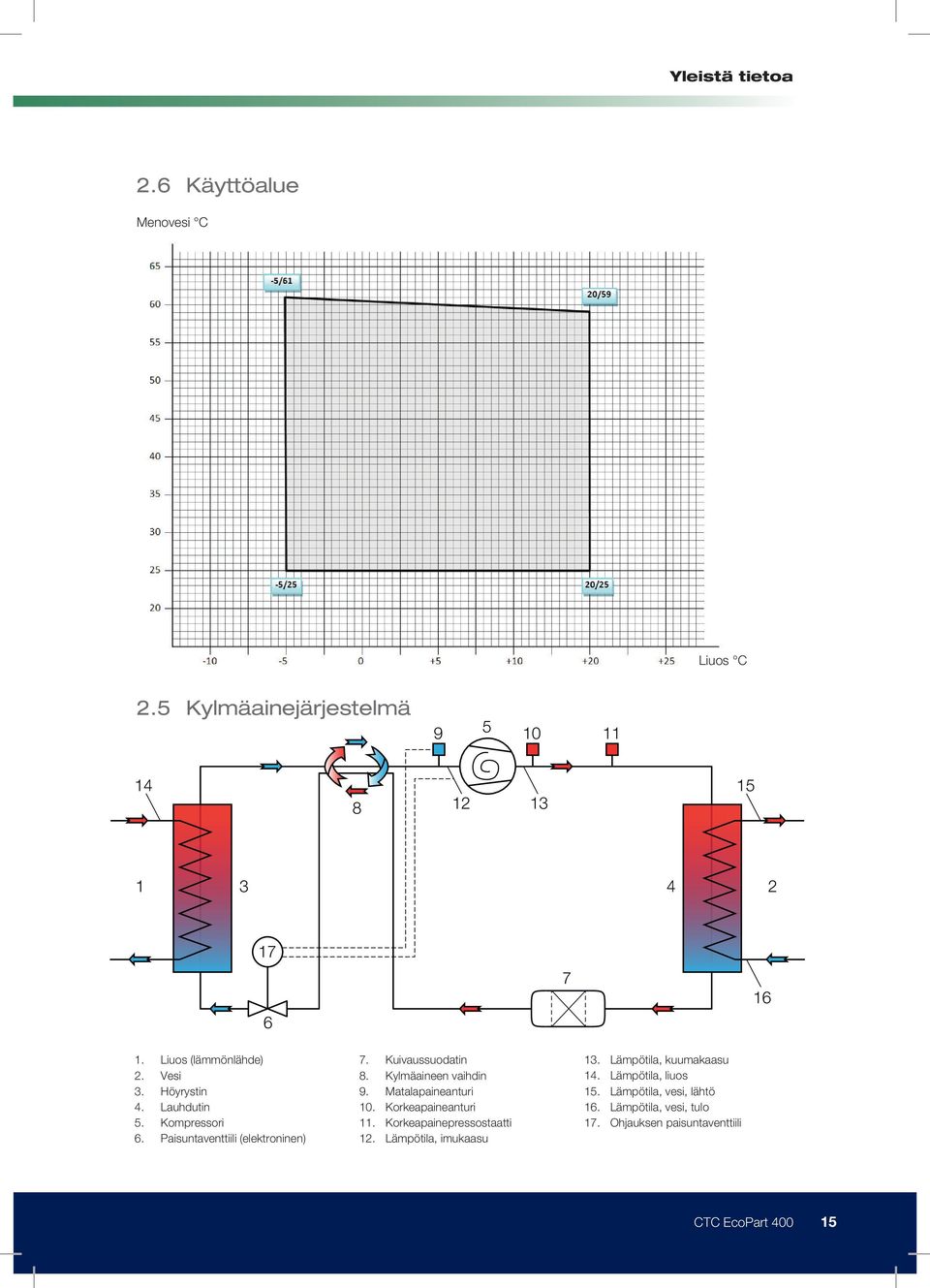

15 2.6 Käyttöalue Menovesi C Liuos C 2.5 Kylmäainejärjestelmä Liuos (lämmönlähde) 2. Vesi 3. Höyrystin 4. Lauhdutin 5. Kompressori 6. Paisuntaventtiili (elektroninen) 7. Kuivaussuodatin 8. Kylmäaineen vaihdin 9. Matalapaineanturi 10. Korkeapaineanturi 11. Korkeapainepressostaatti 12. Lämpötila, imukaasu 13. Lämpötila, kuumakaasu 14. Lämpötila, liuos 15. Lämpötila, vesi, lähtö 16. Lämpötila, vesi, tulo 17. Ohjauksen paisuntaventtiili 15

16 3. Asennus Tämä luku on tarkoitettu asennuksesta tai useammista tärkeistä asennuksista vastaavalle, jotta laite toimisi kiinteistönomistajan toiveiden mukaisesti. Käy kiinteistönomistajan kanssa läpi laitteen toiminnot ja säädöt ja vastaa mahdollisiin kysymyksiin. Sekä asentajan että lämpöpumpun kannalta on hyödyllistä, että laitteen käyttäjä on täysin selvillä sen toiminnasta ja hoidosta.! Laite varastoidaan ja kuljetetaan pystyasennossa. Asennus on tehtävä voimassa olevien rakennusmääräysten mukaisesti. Tuote on liitettävä paisunta-astiaan avoimessa tai suljetussa järjestelmässä. Muista huuhdella lämmitysverkosto puhtaaksi ennen liittämistä. Tee kaikki asennukseen liittyvät säädöt luvussa Ensimmäinen käynnistys - olevien ohjeiden mukaisesti. Lämpöpumppu lataa meno-/paluukapasiteetilla lauhduttimen kautta korkeintaan lämpötilassa 65/58 C. Kuljetus Laite puretaan pakkauksestaan vasta asennuspaikalla. Laitetta voidaan siirrellä seuraavilla tavoilla: Haarukkatrukki Nostoliina lavan ympärillä. HUOM! Käytetään ainoastaan laitteen ollessa pakkauksessaan. Pakkauksesta purkaminen Voit purkaa pakkauksen, kun lämpöpumppu seisoo asennuspaikallaan. Tarkista, että laite ei ole vahingoittunut kuljetuksen aikana. Ilmoita kuljetusliikkeelle mahdollisista kuljetuksenaikaisista vahingoista. Tarkista myös, että toimitus on täydellinen, alla olevan luettelon mukainen. Toimitukseen sisältyvät tuotteet: Lämpöpumppu Varoventtiili, 1/2", 3 bar Täyttölaite Liuosastia Läpivientikumi, D = 60 2 reunalista, 186 mm Viestintä kaapeli 5 m Liitin, suora, 28 G32 (ulkokierre)* * Vain CTC EcoPart

17 3.1 Latauspuolen liittäminen CTC EcoPart lämpöpumppuun liitettävien meno- ja paluuputkien on oltava halkaisijaltaan vähintään 22 mm:n kupariputkia. CTC EcoPart lämpöpumpun putkien on oltava halkaisijaltaan vähintään 28 mm. Tee putkivedot niin, että veden kiertämistä estäviä ilmataskuja ei synny. Ylimpään kohtaan voi tarvittaessa asentaa ilmanpoistimen Latauspumppu Latauspumppu valitaan järjestelmätyypin mukaan. Asianmukaisen toiminnan varmistamiseksi latauspiirin virtaamat eivät saa alittaa Tekniset tiedot -kohdan taulukossa esitettyjä lukuja. Huolehdi, että asennettava kiertovesipumppu on tarpeeksi tehokas, jotta virtaama lämpöpumpulle on riittävä. Jos virtaama on liian alhainen on mahdollista, että korkeapainepressostaatti laukeaa. Latauspumppu voidaan liittää -lämpöpumppuun (edellyttäen, että se on sisäisesti asennettu) tai ohjauslaitteeseen. Sisäisen asennuksen yhteydessä valitaan yleensä seuraavasti: CTC EcoPart Yonos Para PWM 7,0 Tuotenro CTC EcoPart Yonos Para PWM 7,5 Tuotenro CTC EcoPart UPM GEO Tuotenro Ohjaus/sähkönsyöttö CTC EcoLogic Pro CTC EcoLogic Pro -laitteeseen voidaan liittää enintään 10 lämpöpumppua. Lämpöpumppujen 1 ja 2 latauspumput voidaan tällöin liittää CTC EcoLogic Pro -laitteeseen. Lämpöpumppujen 3 10 latauspumppu asennetaan ja liitetään -laitteeseen. CTC EcoLogic v3 Latauspumppu (ei virtausohjattu) liitetään CTC Ecologic v3 -laitteeseen. CTC EcoZenith v3 Käytä 0 10 V:n CTC-pumppua tai ei virtausohjattua pumppua, joka liitetään CTC EcoZenith -laitteeseen. CTC EcoEl v3 Latauspumppu (ei virtausohjattu) liitetään CTC EcoEl v3 -laitteeseen. Itsenäinen tila Latauspumppu liitetään -laitteeseen, ja sitä ohjataan CTC Basic Display -laitteen avulla xLEP-latauspumpun pumppukäyrä Grundfos UPM GEO (CTC EcoPart xLEP) 17

18 3.2 Liuospiirin liittäminen Liuosjärjestelmän, eli kallioon tai maahan upotettavan kerääjän asentaminen ja liittäminen on valtuutetun ammattilaisen tehtävä voimassa olevien määräysten mukaisesti. Estä tarkasti kaikenlaisen lian joutuminen keruuletkuihin, jotka on huuhdeltava puhtaiksi ennen liittämistä. Jätä katetulpat työskentelyn ajaksi aina paikalleen. Liuosjärjestelmän lämpötila voi alittaa 0 C. Siksi on tärkeää, että asennuksen aikana ei käytetä vesipohjaisia voiteluaineita tms. Samoin on tärkeää, että kaikki osat ovat suojattuja kondenssiveden varalta, jotta jäätä ei muodostu.! Suosittelemme SVEP:n ohjeiden noudattamista asennuksen yhteydessä. Liitännät Liuosjärjestelmä voidaan liittää lämpöpumpun oikealle, vasemmalle, päälle tai takasivulle. Leikkaa peitelevyt auki siltä sivulta, johon liuosliitäntä asennetaan. Peitelevyjen edessä oleva eritys on valmiiksi uritettu, joten sen leikkaaminen auki toimitukseen sisältyvien liuosletkujen läpivientiä varten on helppoa. Kun aukot on tehty eristeisiin ja sivulevyyn, asennus suoritetaan seuraavasti: 1. Toimitukseen sisältyvä suojalista asetetaan eristyslevyn reiän ympärille letkujen suojaamiseksi. Leikkaa tarvittaessa suojalistaa, jotta se sopii hyvin reikään. 2. Vie letkut sivulevyjen reiän läpi ja liitä ne. Varmista, että eristys peittää kaikki liuosliitännän osat jään ja kondenssiveden muodostumisen ehkäisemiseksi. 3. Keruujärjestelmä asennetaan sen jälkeen jäljempänä olevan kytkentäkaavion mukaisesti. Menoputki voidaan myös liittää toiselle puolelle ja paluu toiselle. Katso mittatiedot ja mittasuhteet kohdasta Mitat. Lämpöpumpun ja liuoskierukan välisen putken mitta on oltava vähintään Ø28 mm. 18

19 Kytkentäkaavio Viivoitetut osat ovat täyttövarusteita. HUOM! Keruuputkissa, joihin voi syntyä ilmataskuja, on oltava ilmausmahdollisuus. Tarkista aina suodatin (99) liuosjärjestelmän täytön ja ilmauksen yhteydessä.! Sekoitusastian ja pumpun on oltava saatavissa helposti käsille ctc c 98a 98b d Tasoastia/paisunta-astia 97. CTC Täyttösarja 98. Sulkuventtiili 99. Suodatin tieventtiili 101. Ulkoinen täyttöpumppu 102. Sekoitusastia 103. Liuospumppu 104. Höyrystin 105. Varoventtiili, 3 bar 19

20 Venttiilit Kylmäpuolen huollon helpottamiseksi on sulkuventtiilit asennettava sekä tuleviin että lähteviin liitäntöihin. Asenna venttiilit liitosten yhteyteen niin, että voit myöhemmin täyttää ja ilmata keräyskierukkaa. Ilmaus Keruukierukassa ei saa olla ilmaa. Pieninkin määrä ilmaa voi aiheuttaa häiriöitä lämpöpumpun toiminnassa. Katso jäljempää kohta Täyttö ja ilmaus. Kondenssiveden eristäminen Liuosjärjestelmän johtimet on eristettävä kondensoitumisen varalta, muuten syntyy jäätä ja kondenssivettä. Täyttö ja ilmaus Sekoita vettä ja jäänestoainetta avoimessa astiassa. Liitä letkut sulkuventtiileihin (98a ja 98b) kuvion osoittamalla tavalla. HUOM! Letkujen koon on oltava vähintään ¾. Liitä ulkoinen voimakas pumppu (101) täyttöä ja ilmausta varten. Säädä sitten kolmitieventtiili (100) ja avaa venttiilit (98a ja 98b), jotta liuos kulkee sekoitusastian (102) kautta. Varmista myös, että venttiili (98d) on auki. Katso liuospumpun käynnistysohjeet EcoPart-laitteen ohjausta käsittelevästä oppaasta. Anna liuoksen kiertää järjestelmässä pitkään, kunnes se on täysin ilmattu. Ilmataskuja voi olla jäljellä, vaikka nesteen mukana ei tule ilmaa. Säädä kolmitieventtiili (100) niin, että jäljellä oleva ilma voi tulla ulos. Ilmaa tasoastia (96) avaamalla sen yläosassa oleva tulppa. Sulje venttiili (98a) ja anna täyttöpumpun käydä edelleen. Täyttöpumppu (101) paineistaa nyt järjestelmää. Sulje myös venttiili (98b) ja täyttöpumppu. Jos tasoastian taso on liian alhainen, sulje venttiilit (98c) ja (98d). Kierrä tulppa auki ja täytä astia noin 2/3. Kierrä tulppa kiinni ja avaa venttiilit (98c) ja (98d). 20

21 3.3 Liuospumppu CTC tuotteiden liuospumput ovat A-enrgialuokkaa. CTC EcoHeat/EcoPart sisältää pumpun UPM2K CTC EcoHeat/EcoPart & CTC GSi 12 sisältää pumpun UPMXL GEO UPM2K , 1 x 230 V, 50/60 Hz p [kpa] H [m] Q [m³/h] 0.0 P Q [l/s] [W] UPML, UPMXL Q [m³/h] Electrical data, 1 x 230 V, 50 Hz UPMXL GEO PWM, 1 x 230 V, 50/60 Hz Speed P1 [W] I 1/1 [A] Min p Max. H [kpa] [m] Dimensional 120 sketches and position of control box P1 [W] Q [m³/h] Q [l/s] EEI 0.23 Performance curves and technical data EEI 0.23 TM TM TM TM Performance curves and technical data, standard housings 8 UPMXL GEO PWM, 1 x 230 V, 50/60 Hz Pump type Dimensions [mm] L1 L2 L3 B3 B4 B5 H1 H2 Connection Net weight [kg] Quantity per pallet UPM2K G 1 1/ Technical data 0 System pressure: Max MPa 2.5 (10 bar) Enclosure class: 5.5 Q [m³/h] IPX4D 0.05 MPa (0.5 bar) at 95 C liquid Minimum inlet pressure: Electrical data, 1 x 230 V, 50 Hz temperature Insulation class: H Liquid temperature: -10 C to +95 C (TF 95) Equipment class: I Motor protection: Speed P 1 [W] Overload protection I 1/1 [A] Approval and marking: VDE, CE Min Revision Max. date: 1 November Dimensional sketches and control box positions TM

22 Liuosjärjestelmän jälkitarkastus Nestetaso astiassa on tarkistettava muutaman päivän kuluttua. Lisää tarvittaessa ja sulje täytön ajaksi venttiilit (98c) ja 98d). Tasoastia/Paisunta-astia Tasoastia on asennettava kalliosta tai maasta tulevaan johtimeen järjestelmän korkeimpaan kohtaan. Muista, että astiaan voi syntyä kondenssivettä. Asenna varoventtiili (105) kytkentäkaavion mukaisesti ja asenna astian yläosaan tarvittava tulppa. Jos astiaa ei voida asentaa korkeimpaan kohtaan, on asennettava suljettu paisunta-astia. Täyttöryhmä ja lianerotin Venttiilipesän nuolet näyttävät virtaussuunnan. Sulje venttiilit (98c) ja (100) lianerottimen puhdistuksen ajaksi. Kierrä suodattimen kansi auki ja huuhtele lianerotin puhtaaksi. Asennettaessa suodatinta takaisin paikalleen on suodattimen pidikkeen tappi sovitettava sille tarkoitettuun suodatinkotelon reikään. Lisää tarvittaessa vähän liuosta ennen kannen kiertämistä paikalleen. Lyhyen käytön jälkeen on suodatin tarkistettava ja puhdistettava. Liuos Liuos kiertää suljetussa järjestelmässä. Liuos koostuu vedestä ja jäätymisenestoaineesta. Etyylialkoholia suositellaan, esimerkiksi Svedol tai Brineol. Alkoholi sekoitetaan vahvuuteen, joka on jonkin verran alle 30 %, mikä tarkoittaa paloluokkaa 2 b ja jäätymispistettä n. -15 C. Huomaa, että keräysletkuun menee metriä kohti noin 1 litra valmiiksi sekoitettua liuosta, eli noin 0,3 litraa jäänestoainetta letkumetrille, kun letkun läpimitta on 40 mm.! Tarkista lianerotin, kun ilmaus on päättynyt.! Nesteen on oltava hyvin sekoitettu ennen lämpöpumpun käynnistämistä. Ilmataskut Jotta ilmataskuja ei muodostuisi, on huolehdittava siitä, että keruuletkut ovat aina nousevassa kulmassa kohti lämpöpumppua. Jos tämä ei ole mahdollista, on korkeimmissa kohdissa oltava ilmausmahdollisuus, Täyttöpumppu hoitaa tavallisesti pienet paikalliset korkeuserot. Liuoseron tarkistus Kun lämpöpumppu on käynnissä, tulevan ja lähtevän liuoksen välillä tarkistetaan säännöllisesti lämpötilaero, joka ei saa olla liian suuri. Jos ero on suuri, tämä voi joskus johtua järjestelmässä olevasta ilmasta tai tukkeutuneesta suodattimesta. Tässä tapauksessa lämpöpumppu antaa hälytyksen. Hälytyksen tehdasasetus on 7 C, mutta 9 C sallitaan kompressorin ensimmäisten 72 käyttötunnin aikana, koska järjestelmässä olevat mikrokuplat voivat hidastaa liuoksen virtausta. 22

23 4. Sähköasennus Lämpöpumpun asennus- ja kytkentätyöt saa suorittaa vain valtuutettu sähköasentaja. Kaikki johdotukset on tehtävä voimassa olevien säännösten mukaisesti. 4.1 Sähköasennus: 400 V 3N~ on kytkettävä sähköverkkoon (400 V 3N~ 50 Hz) ja suojamaattoon. Pienin ryhmäsulakkeen koko ilmoitetaan Teknisten tietojen kohdassa Jatkuva kuormitettavuus. Myös sähkökattilan teho on huomioitava CTC EcoZenith i250:een liitettäessä, sillä saa sähkönsä CTC EcoZenith i250:n kautta. Kaapeli on saatavana lisävarusteena. Kytkeminen -laitteeseen tehdään 5-johtimisella kaapelilla, joka toimittaa lämpöpumpulle sähköä kompressoriin (400 V 3N~) ja liuospumppuun (230 V 1N~). Suositellut kaapelit: CTC EcoPart : 400 V 3N~ Ölflex 110 musta 5G 1,5. CTC EcoPart : 400 V 3N~ Ölflex 110 musta 5G 2,5. Turvakytkin Asennuksen yhteydessä on käytettävä turvakytkintä, joka saattaa laitteen jännitteettömäksi huoltotöiden ajaksi. 400V 3-fes Suojus Vihreä Valkoinen Ruskea L1 L2 L3 N PE B A G Sc Toimitetaan täysin kytkentävalmiina L1 L2 L3 N PE 230V 1-fes 23

24 4.2 Sähköasennus: 230V 1N~ on kytkettävä sähköverkkoon (230V 1N~ 50 Hz) ja suojamaattoon. Pienin ryhmäsulakkeen koko ilmoitetaan Teknisten tietojen kohdassa Jatkuva kuormitettavuus. Sähkökattilan teho on huomioitava CTC EcoZenith i250:een liitettäessä, sillä saa sähkönsä CTC EcoZenith i250:n kautta. Kaapeli on saatavana lisävarusteena. Kytkeminen -laitteeseen tehdään 3-johtimisella kaapelilla, joka toimittaa lämpöpumpulle sähköä kompressoriin (230V 1N~) ja liuospumppuun (230 V 1N~). Suositellut kaapelit: CTC EcoPart : 230V V 1N~ 1-fes Ölflex 110 musta 3G 4,0. CTC EcoPart : 230 V 1N~ Ölflex 110 musta 3G 6,0. Turvakytkin Ensimmäiseksi asennetaan moninapainen turvakytkin, joka varmistaa irrottamisen kaikista virranlähteistä. Toimitetaan täysin kytkentävalmiina L1 N PE L1 N PE 4.3 Hälytyksen lähtö EcoPart on varustettu potentiaalittomalla hälytyksen lähdöllä, joka aktivoituu, jos jokin lämpöpumpun hälytys on aktiivinen. Tämä lähtö voidaan kytkeä enintään seuraavaan kuormaan: 1 A 250 V AC. Lisäksi on käytettävä ulkoista sulaketta. Tämän lähdön kytkentään on käytettävä jännitteelle 230 V AC hyväksyttyä kaapelia kytkettävästä kuormasta riippumatta. Sähkökaaviossa on lisätietoja kytkennästä. Osasuurennos sähkökaaviosta 24

25 4.4 Pohjavesilämmitys Myös pohjavettä voidaan käyttää CTC:n lämpöpumppujen lämmönlähteenä. Tällöin pohjavettä pumpataan ylös välivaihtimeen, joka vaihtaa energian liuokseen. On tärkeää, että järjestelmään asennetaan välivaihdin. Välivaihdin estää tuotteen höyrystimen heikkenemisen pohjavedessä olevien hiukkasten ja mineraalien aiheuttamien saostumien vuoksi, jotka muuten saattaisivat edellyttää kalliita toimenpiteitä tuotteen kylmäainejärjestelmään. Välivaihdinta varten on aina suoritettava vesinäyteanalyysi. Tarvittavista luvista on huolehdittava ja paikallisia määräyksiä on noudatettava. Paluuvesi johdetaan toiseen paikkaan, kuten porattuun paluukaivoon tai vastaavaan. Liuospumppu ja pohjavesipumppu on kytkettävä niin, että ne käyvät samanaikaisesti jäätymisvaaran välttämiseksi. Sähkökaaviossa on lisätietoja kytkennästä. Tutustu myös välivaihtimen mukana toimitettuihin ohjeisiin. 25

26 5. Kytkennän tiedonsiirto Kytkettäessä laitteisiin, joissa on eri ohjausjärjestelmä, laitteiden ohjausta varten tarvitaan joskus lisälaitteita. Tässä osassa esitellään käytettävissä olevat vaihtoehdot. Tiedonsiirtokaapelina käytetään suojattua 4-johtimista LiYCY (TP) -kaapelia, jonka tietoa siirtävät johtimet ovat kierteiset. Jonkin toisen kaapelin käyttäminen voi merkitä sitä, että johtimien värit eivät täsmää. Siksi on varmistettava, että ohjauslaitteen tietynvärinen johdin voidaan kytkeä samaan väriin lämpöpumpussa. Väärän kaapelin käyttäminen voi myös altistaa laitteen häiriöille. 400V 3-fes Toimitetaan täysin kytkentävalmiina Suojus Vihreä Valkoinen Ruskea B A G Sc 5.1 CTC Basic Display (lisävaruste) Koska -lämpöpumpussa ei ole omaa ohjausta, tarvitaan CTC Basic Display -lisävaruste. Jos CTC EcoLogic Pro- tai CTC EcoZenith i550 Pro -laitteeseen kytketään useampi kuin yksi lämpöpumppu, lämpöpumput on nimettävä CTC Basic Display -laitteen avulla: A1, A2, A3 jne. Käytettäessä olemassa olevan kattilan tai säiliön kanssa CTC EcoPart 400:aa käytetään kiinteän paluulämpötilan mukaisesti, mitä kutsutaan kiinteäksi lauhdutukseksi. Tällöin CTC Basic Display -laitetta käytetään lämpöpumpun paluulämpötilan asettamiseen. CTC Basic Display -oppaassa on lisätietoja kytkennästä ja ohjauksesta V 1-fes 1 2 CTC Basic Display -kytkentä (lisävaruste) CTC Basic Display -kytkentä (lisävaruste). CTC Basic -näyttö aktivoidaan lämpöpumpun ohjausta varten asettamalla vaihtokytkin 1 asentoon

27 5.2 Vaihtoehto 1: yhden lämpöpumpun kytkentä 1 2 Kun yhdistetään ja CTC EcoZenith i250, CTC EcoZenith i550 Pro tai CTC EcoLogic Pro/Family, tiedonsiirtokaapeli (LiYCY (TP)) kytketään suoraan kyseiseen laitteeseen. Vain yhtä lämpöpumppua asennettaessa on varmistettava, että vaihtokytkin 2 on asennossa

28 RS485 TX RS485 RX COM TX COM RX RS485 TX RS485 RX COM TX COM RX Yleistä tietoa 5.3 Vaihtoehto 2: sarjaan kytkeminen Jos CTC EcoLogic Pro- tai CTC EcoZenith 550 Pro -laitteeseen kytketään useampi kuin yksi lämpöpumppu, lämpöpumput on nimettävä CTC Basic Display -laitteen avulla: A1, A2, A3 jne. Kaikki -laitteet toimitetaan A1:ksi nimettyinä. CTC Basic Display -oppaassa on lisätietoja kytkennästä. Sarjan viimeisen lämpöpumpun tiedonsiirtokaapelin suojus on maadoitettava. Lisäksi lämpöpumppu on terminoitava. Tämä tehdään varmistamalla, että terminoitavan lämpöpumpun vaihtokytkin 2 on (PÄÄLLÄ) -asennossa. Jumpperi, joka on ohjauksen kytkentäalustan paikan Sc ja vahvavirran kytkentäalustan suojamaadoituksen (PE) välissä, on irrotettava kaikista sarjaan kytketyistä lämpöpumpuista viimeistä lukuun ottamatta ja korvattava suojuksella, joka kytketään edelleen seuraavaan lämpöpumppuun (ohjauksen kytkentäalustan asento Sc). CTC EcoLogic Pro CTC Basic Display (lisävaruste)! Sarjan viimeinen lämpöpumppu on asetettava terminoituun tilaan. Basic Display Sarjaan kytketyt lämpöpumput CTC Basic Display Sarjan viimeinen lämpöpumppu RS485 TX RS485 RX COM TX COM RX A1 A2 A3 A4 EcoPart 400 CTC EcoPart V 3-fes V 3-fes EcoZenith V3 CTC EcoEl V3 CTC EcoLogic OFF V3 OFF CTC EcoZenith i550 Pro OFF Suojus Vihreä Valkoinen Ruskea B A G Sc Suojus Vihreä Valkoinen Ruskea B A G Sc PE PE Kytke kaapeli sarjan seuraavaan lämpöpumppuun tässä. Irrota jumpperi ja kytke suojus seuraavaan lämpöpumppuun tässä. Varmista, että sarjan viimeisen lämpöpumpun vaihtokytkin 2 on asennossa (PÄÄLLÄ). Jumpperi jää paikalleen. CTC Converter CTC Basic Display 28

29 5.4 Vaihtoehto 3: kiinteä lauhdutus -lämpöpumppua voidaan käyttää olemassa olevan kattilan tai säiliön kanssa. Tämä voidaan tehdä käyttämällä kiinteää lämpötilaa (niin sanottua kiinteää lauhdutusta) tai termostaattiohjausta. Koska -lämpöpumpun vakiovarustukseen ei kuulu oma ohjaus, tarvitaan CTC Basic Display -lisävaruste. CTC Basic Display -oppaassa on lisätietoja kytkennästä ja ohjauksesta. CTC Basic Display (lisävaruste) RS485 TX RS485 RX COM TX COM RX 29

30 RS485 TX RS485 RX COM TX COM RX Yleistä tietoa 5.5 Vaihtoehto 4: EcoEl v3 Jos kytketään erilaisella ohjausjärjestelmällä eli versiolla 3 (v3) tai versiolla 4 (v4) varustettuja tuotteita, tarvitaan CTC Converter tulkitsemaan laitteiden välisiä signaaleja. CTC Converter -oppaassa on lisätietoja kytkennästä. CTC EcoEl CTC EcoEl voidaan kytkeä V3ainoastaan CTC EcoPart laitteeseen.!versio 3 (v3) koskee malleja, jotka on valmistettu vuonna 2006 tai sen jälkeen. CTC Converter 30

31 RS485 TX RS485 RX COM TX COM RX RS485 TX RS485 RX COM TX COM RX RS485 TX RS485 RX COM TX COM RX RS485 TX RS485 RX COM TX COM RX RS485 TX RS485 RX COM TX COM RX RS485 TX RS485 RX COM TX COM RX RS485 TX RS485 RX COM TX COM RX Yleistä tietoa 5.6 Vaihtoehto 5: CTC EcoZenith i550 v3 Jos kytketään erilaisella ohjausjärjestelmällä eli versiolla 3 (v3) tai versiolla 4 (v4) varustettuja tuotteita, tarvitaan CTC Converter tulkitsemaan laitteiden välisiä signaaleja. CTC Converter -oppaassa on lisätietoja kytkennästä. CTC EcoZenith v3 on saatavana kahtena eri mallina. Aiemmassa mallissa on vain yksi tiedonsiirtoportti, ja uudessa mallissa on kolme tiedonsiirtoporttia. Aikaisemman mallin valmistusnumerot päättyvät seuraaviin: Valmistusnro Tuotenro Malli CTC EcoZenith I 550 3x400V CTC EcoZenith I 550 3x230V CTC EcoZenith I 550 BBR CTC EcoZenith I 550 1x230V Myöhemmän mallin valmistusnumerot alkavat seuraavista: Valmistusnro Tuotenro Malli CTC EcoZenith I 550 3x400V CTC EcoZenith I 550 3x230V CTC EcoZenith I 550 BBR CTC EcoZenith I 550 1x230V!Versio 3 (v3) koskee malleja, jotka on valmistettu vuonna 2006 tai sen jälkeen.!jos käytetään sekaisin uusia (versio 4) ja vanhoja (versio 3) lämpöpumppuja, uudet lämpöpumput on nimettävä pienimmin numeroin: A1, A2.! Sarjan viimeinen lämpöpumppu on asetettava terminoituun tilaan. Aikaisempi malli, jossa 1 tulo Kytke CTC Converter -laitteen kautta. Tämän jälkeen voidaan kytkeä sarjaan enintään kolmen -lämpöpumpun kanssa. Kytketyt lämpöpumput täytyy tällöin nimetä CTC Basic Display -laitteen avulla. Myöhempi malli, jossa kolme tuloa Kytke CTC Converter -laitteen kautta. Lämpöpumput kytketään kukin eri tuloon. Niitä ei tarvitse nimetä, sillä kaikkien nimeksi on tehtaalla määritetty A1. A1 A2 A3 A1 A1 A1 31

32 RS485 TX RS485 RX COM TX COM RX Yleistä tietoa 5.7 Vaihtoehto 6: CTC EcoLogic v3 Jos kytketään erilaisella ohjausjärjestelmällä eli versiolla 3 (v3) tai versiolla 4 (v4) varustettuja tuotteita, tarvitaan CTC Converter tulkitsemaan laitteiden välisiä signaaleja. Tämän jälkeen voidaan kytkeä sarjaan enintään kolmen -lämpöpumpun kanssa. Kytketyt lämpöpumput täytyy nimetä CTC Basic Display -laitteen avulla. CTC Converter -oppaassa on lisätietoja kytkennästä.!versio 3 (V3) koskee malleja, jotka on valmistettu vuonna 2006 tai sen jälkeen. CTC EcoLogic v3 A1 A2 A3 CTC EcoPart v3 32

33 33

34 5.8 Sähkökaavio: 400 V 3N~ CTC EcoPart

35 Komponentti A2 Relekortti/Carel UPC2 A4 Piirikortti pehmokäynnistys - moottorisuoja B1 Anturi LP paluuvesi 1 B7 Anturi LP menovesi B21 Kuumakaasu anturi B22 Imukaasu anturi B23 Liusanturi sisään B24 Liusanturi ulos B100 Pressostaatti korkea B101 Pressostaatti matala C1 Lauhdutin Kompressori (1-vaihe) F20 Korkeapaine vahti G11 Latauspumppu (Lisävarusteet) G20 Liuospumppu K1 Kontaktor 1 K10 Relä (1-fas) M1 Kompressori Y10 Paisuntaventtiili Ω Ω Ω Ω Ω Ω Ω Ω Ω 35

36 5.9 Sähkökaavio: 230 V 1N~ Komponentti A2 Relekortti/Carel UPC2 A4 Piirikortti pehmokäynnistys - moottorisuoja B1 Anturi LP paluuvesi 1 B7 Anturi LP menovesi B21 Kuumakaasu anturi B22 Imukaasu anturi B23 Liusanturi sisään G11 Latauspumppu (Lisävarusteet) B24 Liusanturi ulos G20 Liuospumppu B100 Pressostaatti korkea K1 Kontaktor 1 B101 Pressostaatti matala K10 Relä (1-fas) C1 Lauhdutin Kompressori (1-vaihe) M1 Kompressori F20 Korkeapaine vahti Y10 Paisuntaventtiili 36

37 6. Ensimmäinen käynnistys 1. Varmista, että lämpökattilassa ja järjestelmässä on vettä ja ilmaus suoritettu. 2. Varmista, että kaikki liitokset ovat tiiviit. 3. Varmista, että anturit, lämmitysverkoston pumppu jne. saavat sähköä. 4. Kytke lämpöpumpun virta turvakytkimellä (pääkytkimellä). Varmista järjestelmän lämmettyä, että kaikki liitokset ovat tiiviit, järjestelmä ilmattu, verkosto lämpenee ja kuumaa vettä tulee hanoista. 37

38 7. Käyttö ja hoito Kun asentaja on saanut uuden lämpöpumppusi asennettua, varmistakaa yhdessä, että laitteisto toimii moitteettomasti. Asentaja näyttää turvakytkimen sekä säätö- ja turvalaitteiden sijainnin. Näin tiedät, kuinka laite toimii ja kuinka sitä on hoidettava. Lämpöpatterit on ilmattava (järjestelmätyypin mukaan) n. kolme päivää asennuksen jälkeen, ja järjestelmään on lisättävä vettä tarvittaessa. 7.1 Säännöllinen huolto Kolmen viikon käytön jälkeen, sen jälkeen joka kolmas kuukausi ensimmäisen vuoden ajan. Sen jälkeen kerran vuodessa: Tarkista, että järjestelmässä ei ole vuotoja. Tarkasta, että tuotteessa ja järjestelmässä ei ole ilmaa, ja ilmaa ne tarvittaessa. Katso Kylmäainejärjestelmän liittäminen. Tarkista, että kylmäainejärjestelmä on edelleen paineistettu ja että liuosastian nestetaso on riittävä/asianmukainen. Tuotteet eivät vaadi vuosittaista kylmäaine vuoto tarkastusta 7.2 Käyttökatkos Lämpöpumppu pysäytetään turvakytkimestä. Jos vesi on vaarassa jäätyä, juoksuta vesi pois -laitteesta. 7.3 Huoltotilaan

39 8. Vianetsintä/toimenpiteet on suunniteltu mukavan helppokäyttöiseksi, luotettavaksi ja pitkäikäiseksi. Seuraavassa saat neuvoja mahdollisten toimintahäiriöiden varalta. Ota vian ilmaantuessa aina yhteyttä laitteen asentaneeseen asentajaan. Mikäli asentaja toteaa vian johtuvan materiaali- tai valmistusvirheestä, hän ottaa silloin yhteyden Enertech AB:hen vian syyn selvittämiseksi ja korjaamiseksi. Ilmoita aina laitteen valmistusnumero. 8.1 Ilmaongelmat Jos laitteesta kuuluu soliseva ääni, tarkista ettei järjestelmässä ole ilmaa. Lisää tarvittaessa vettä niin, että oikea paine saavutetaan. Jos ongelma ei poistu, ota yhteyttä asiantuntijaan. 8.2 Hälytykset -lämpöpumpun mahdolliset hälytykset ja ilmoitustekstit näkyvät ohjauslaitteessa. Katso sen opas.

40 Enertech AB Box 313 S LJUNGBY Försäkran om överensstämmelse Déclaration de conformité Declaration of conformity Konformitätserklärung Vaatimustenmukaisuusvakuutus försäkrar under eget ansvar att produkten, confi rme sous sa responsabilité exclusive que le produit, declare under our sole responsibility that the product, erklären in alleiniger Verantwortung, dass das Produkt, EcoPart 400 som omfattas av denna försäkran är i överensstämmelse med följande direktiv, auquel cette déclaration se rapporte est en conformité avec les exigences des normes suivantes, to which this declaration relates is in conformity with requirements of the following directive, auf das sich diese Erklärung bezieht, konform ist mit den Anforderungen der Richtlinie, EC directive on: Pressure Equipment Directive (PED) 97/23/EC, Modul A Electromagnetic Compatibility (EMC) 2004/108/EC Low Voltage Directive (LVD) 97/23/EC Ecodesign Directive 2009/125/EC (regulations (EU) 811/2013, 812/2013, 813/2013, 814/2013 where applicable) Överensstämmelsen är kontrollerad i enlighet med följande EN-standarder, La conformité a été contrôlée conformément aux normes EN, The conformity was checked in accordance with the following EN-standards, Die Konformität wurde überprüft nach den EN-normen, EMC Emission: EN :2007 EN :2006 -A1:2009 -A2:2009 EN :2008 Immunity: EN :1997 -A1:2001 -A2:2008 EN *) *) Maximum permissible system impedance : Zsys1 (dmax) = 0.349Ω LVD SS-EN SS-EN Detailed ecodesign information can be downloaded at: Ljungby Joachim Carlsson Technical Manager

41

42

43

44 Enertech AB. P.O Box 309 SE Ljungby Sweden.
