1 Providing sustainable energy solutions worldwide Asennus- ja käyttöohjeet Malli V 3N~ / 230 V 1N~

2 Kylmämodulin irrotus 1. Irrota kylmämoduulin sähköpistokkeet ja letkut. 2. Kiinnitä kantokahvat (2kpl) kylmämoduulin alalaitaan. 3. Poista kylmämoduulin kiinnitysruuvit. 4. Vedä kylmämoduuli ulos ja nosta samalla hieman ylöspäin kahvoista. 5. Nosta kylmämoduuli kahvojen ja nostoremmin avulla. 6. Asenna kylmämoduuli takaisin kahvojen ja nostoremmin avulla, irrota kahvat ja remmi, kiinnitä ruuvit, sähköpistokkeet ja letkut.

3 Asennus- ja käyttöohjeet Malli V 3N~ / 230 V 1N~

4 Sisällysluettelo YLEISTIEDOT Tarkistuslista 6 Tärkeää! 8 Turvallisuusmääräykset kytkentävaihtoehdot Yleistä 9 2. Tekniset tiedot Taulukko: 400 V 3N~ Taulukko: 230 V 1N~ Osien sijainti Mittapiirustus Käyttöalue Kylmäainejärjestelmä Käyttö ja hoito Säännöllinen huolto Käyttökatkos Huoltotilaan Vianetsintä/toimenpiteet Ilmaongelmat Hälytykset Asennus Latauspuolen liittäminen Latauspumppu Ohjaus/sähkönsyöttö xLEP-latauspumpun pumppukäyrä Liuospiirin liittäminen Pumppukäyrät Vakioliuospumppu Matalaenergialiuospumppu (LEP) Sähköasennus Lämpöpumppujen sarjaan kytkeminen Suojattu tiedonsiirto Terminoitu tila Hälytyksen lähtö CTC Basic Display (lisävaruste) Kytkeminen Sähköasennus: 400 V 3N~ Sähkökaavio: 400 V 3N~ Sähköasennus: 230 V 1N~ Sähkökaavio: 230 V 1N~ Ohjauksen kytkentä Yleistä Kytkentävaihtoehto Kytkentävaihtoehto Kytkentävaihtoehto Kytkentävaihtoehto Kytkentävaihtoehto Ensimmäinen käynnistys 37 Vaatimustenmukaisuusvakuutus 38 Omat muistiinpanot Täytä alla olevat tiedot. Niiden on hyvä olla käsillä, jos jotain sattuu. Malli: Valmistusnumero: Putkiasennus: Nimi: Päivämäärä: Puh.nro: Sähköasennus: Nimi: Päivämäärä: Puh.nro: Enertech AB ei vastaa mahdollisista painovirheistä ja pidättää oikeuden muutoksiin. 4

5 Yleistiedot Yleistä tietoa Onnittelut uuden laitteen hankinnasta! Täydellinen lämpöpumppu kallio-, maatai vesistökäyttökohteisiin on lämpöpumppu, joka ottaa lämmön kalliosta, maasta tai vesistöstä ja siirtää sen talon olemassa olevaan lämmitysjärjestelmään. käytetään hyödyksi täysin, ennen kuin varsinainen lämmitysjärjestelmä kytkeytyy päälle auttamaan talon lämmityksessä. Lämpöpumppu voidaan liittää CTC EcoEliin / CTC EcoZenithiin tai olemassa olevaan kattilaan CTC EcoLogic -ohjausjärjestelmän kautta. on suunniteltu toimimaan suurella hyötysuhteella ja alhaisella melutasolla. Säilytä tämä asennus- ja käyttöohjeet sisältävä opaskirja. Oikein hoidettuna tuottaa sinulle iloa monen vuoden ajan, ja tästä oppaasta löydät kaikki tarvitsemasi tiedot. Saatavana on useita -versioita CTC EcoPart Vakioliuospumppu Ei latauspumppua CTC EcoPart (LEP) A-luokan liuospumppu (Low Energy Pump LEP) Ei latauspumppua CTC EcoPart xLEP A-luokan liuospumppu (Low Energy Pump LEP) A-luokan latauspumppu (Low Energy Pump LEP) 5

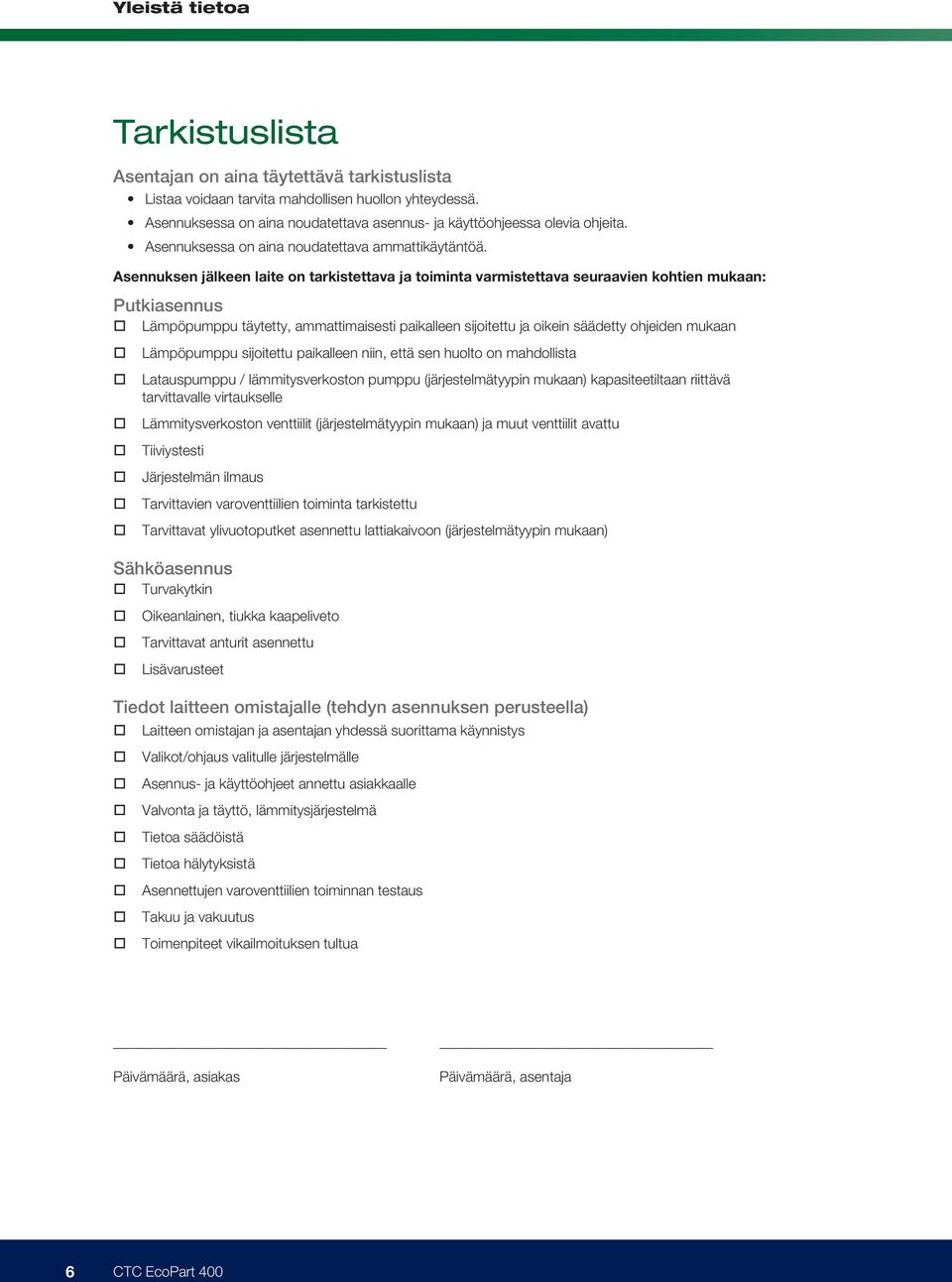

6 Tarkistuslista Asentajan on aina täytettävä tarkistuslista Listaa voidaan tarvita mahdollisen huollon yhteydessä. Asennuksessa on aina noudatettava asennus- ja käyttöohjeessa olevia ohjeita. Asennuksessa on aina noudatettava ammattikäytäntöä. Asennuksen jälkeen laite on tarkistettava ja toiminta varmistettava seuraavien kohtien mukaan: Putkiasennus Lämpöpumppu täytetty, ammattimaisesti paikalleen sijoitettu ja oikein säädetty ohjeiden mukaan Lämpöpumppu sijoitettu paikalleen niin, että sen huolto on mahdollista Latauspumppu / lämmitysverkoston pumppu (järjestelmätyypin mukaan) kapasiteetiltaan riittävä tarvittavalle virtaukselle Lämmitysverkoston venttiilit (järjestelmätyypin mukaan) ja muut venttiilit avattu Tiiviystesti Järjestelmän ilmaus Tarvittavien varoventtiilien toiminta tarkistettu Tarvittavat ylivuotoputket asennettu lattiakaivoon (järjestelmätyypin mukaan) Sähköasennus Turvakytkin Oikeanlainen, tiukka kaapeliveto Tarvittavat anturit asennettu Lisävarusteet Tiedot laitteen omistajalle (tehdyn asennuksen perusteella) Laitteen omistajan ja asentajan yhdessä suorittama käynnistys Valikot/ohjaus valitulle järjestelmälle Asennus- ja käyttöohjeet annettu asiakkaalle Valvonta ja täyttö, lämmitysjärjestelmä Tietoa säädöistä Tietoa hälytyksistä Asennettujen varoventtiilien toiminnan testaus Takuu ja vakuutus Toimenpiteet vikailmoituksen tultua Päivämäärä, asiakas Päivämäärä, asentaja 6

7 7

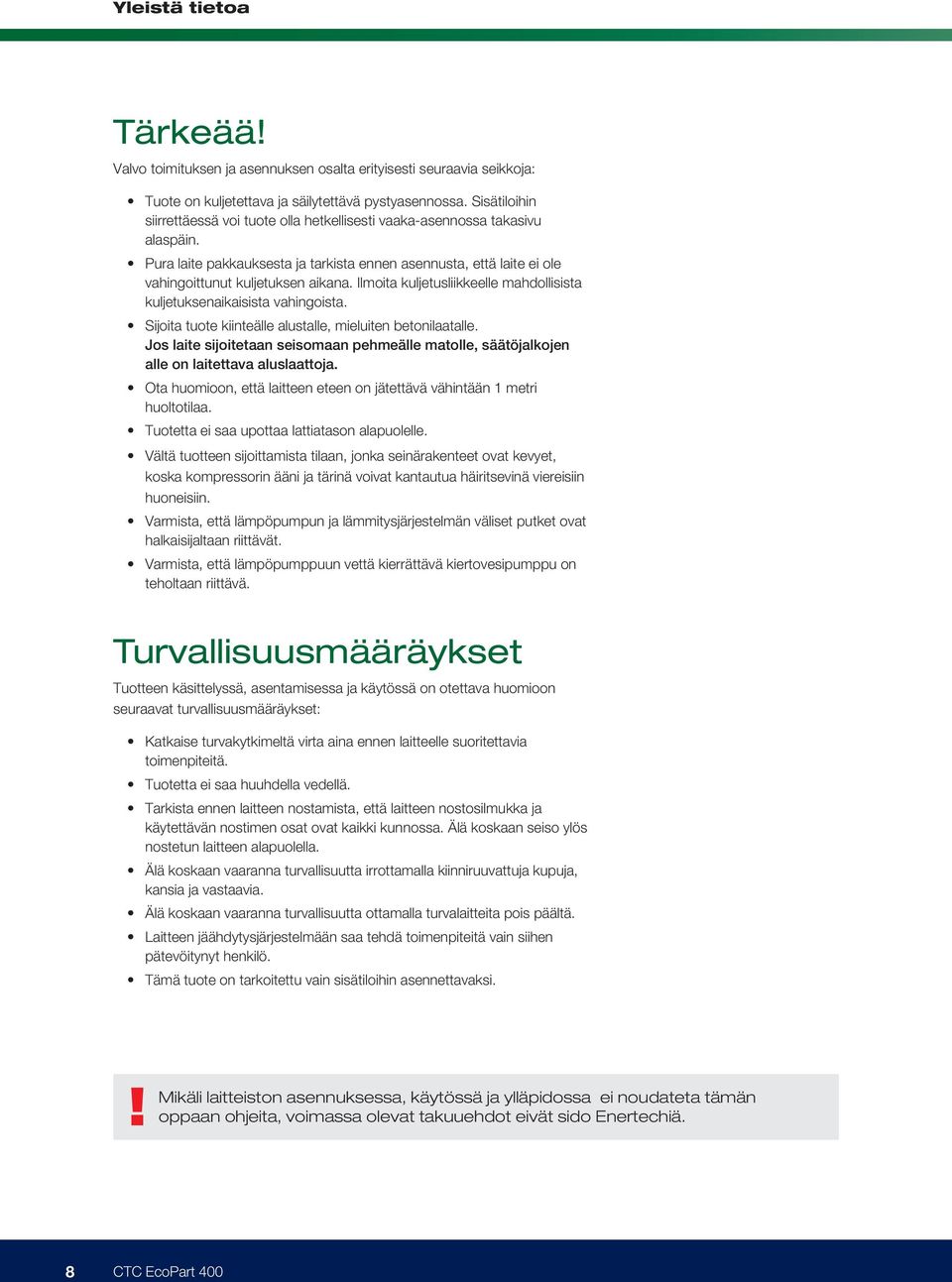

8 Tärkeää! Valvo toimituksen ja asennuksen osalta erityisesti seuraavia seikkoja: Tuote on kuljetettava ja säilytettävä pystyasennossa. Sisätiloihin siirrettäessä voi tuote olla hetkellisesti vaaka-asennossa takasivu alaspäin. Pura laite pakkauksesta ja tarkista ennen asennusta, että laite ei ole vahingoittunut kuljetuksen aikana. Ilmoita kuljetusliikkeelle mahdollisista kuljetuksenaikaisista vahingoista. Sijoita tuote kiinteälle alustalle, mieluiten betonilaatalle. Jos laite sijoitetaan seisomaan pehmeälle matolle, säätöjalkojen alle on laitettava aluslaattoja. Ota huomioon, että laitteen eteen on jätettävä vähintään 1 metri huoltotilaa. Tuotetta ei saa upottaa lattiatason alapuolelle. Vältä tuotteen sijoittamista tilaan, jonka seinärakenteet ovat kevyet, koska kompressorin ääni ja tärinä voivat kantautua häiritsevinä viereisiin huoneisiin. Varmista, että lämpöpumpun ja lämmitysjärjestelmän väliset putket ovat halkaisijaltaan riittävät. Varmista, että lämpöpumppuun vettä kierrättävä kiertovesipumppu on teholtaan riittävä. Turvallisuusmääräykset Tuotteen käsittelyssä, asentamisessa ja käytössä on otettava huomioon seuraavat turvallisuusmääräykset: Katkaise turvakytkimeltä virta aina ennen laitteelle suoritettavia toimenpiteitä. Tuotetta ei saa huuhdella vedellä. Tarkista ennen laitteen nostamista, että laitteen nostosilmukka ja käytettävän nostimen osat ovat kaikki kunnossa. Älä koskaan seiso ylös nostetun laitteen alapuolella. Älä koskaan vaaranna turvallisuutta irrottamalla kiinniruuvattuja kupuja, kansia ja vastaavia. Älä koskaan vaaranna turvallisuutta ottamalla turvalaitteita pois päältä. Laitteen jäähdytysjärjestelmään saa tehdä toimenpiteitä vain siihen pätevöitynyt henkilö. Tämä tuote on tarkoitettu vain sisätiloihin asennettavaksi.! Mikäli laitteiston asennuksessa, käytössä ja ylläpidossa ei noudateta tämän oppaan ohjeita, voimassa olevat takuuehdot eivät sido Enertechiä. 8

9 ON RS485 TX RS485 RX COM TX COM RX Yleistä tietoa 1. -kytkentävaihtoehdot 1.1 Yleistä Seuraavassa esitetään -lämpöpumpun eri kytkentävaihtoehdot. Jotkin vaihtoehdot voivat edellyttää CTC Converter- ja CTC Basic Display -laitteita. Katso CTC Basic ohjausjärjestelmän Display kytkentää käsittelevä CTC EcoLogic Pro luku. A-vaihtoehto voidaan kytkeä seuraavassa esitettyihin tuotteisiin. CTC Basic Display C Basic Display CTC EcoLogic Pro CTC EcoZenith V3 CTC EcoLogic CTC EcoEl V3 CTC EcoLogic V3 CTC Basic Display CTC EcoEl CTC EcoZenith C EcoPart 400 B-vaihtoehto -lämpöpumppua voidaan käyttää olemassa olevan kattilan kanssa CTC Basic Display -lisävarusteen avulla. Tämä voidaan tehdä käyttämällä kiinteää lämpötilaa (kiinteää lauhdutusta) tai termostaattiohjausta. Koska -lämpöpumpun vakiovarustukseen ei kuulu oma ohjaus, tarvitaan CTC Basic Display -lisävaruste. CTC Converter CTC Basic Display 9

10 2. Tekniset tiedot 2.1 Taulukko: 400 V 3N~ Syöttöjännite Sähkötiedot Nimellisteho Nimellisvirta IP-luokka EcoPart 406 EcoPart 408 EcoPart 410 EcoPart 412 3x400V kw A IPX1 Lämpöpumpun käyttötiedot EcoPart 406 EcoPart 408 EcoPart 410 EcoPart 412 Antoteho -5/45 kw COP -5/ Antoteho 0/35 0/45 kw / COP 0/35 0/45 0/55 Antoteho 5/35 5/45 5/55 COP 5/35 5/45 5/55 Kompressorin maksimikäyttövirta kw A Ääniteho, standardin EN mukaan db(a) ) EN14511:2007, mukaan lukien: Latauspumppu (Stratos Tec 25/6, jos kyseessä on EP406/408, ja Stratos Tec 25/7, jos kyseessä on EP410/412) Liuospumppu (Wilo Stratos Para 25/8, jos kyseessä on EP406/410, ja Wilo Stratos Para 25/12, jos kyseessä on EP412) Kattilajärjestelmä Lämmönsiirtoaineen maksimilämpötila (TS) Kattilajärjestelmän minimivirtaama 2) Kattilajärjestelmän nimellisvirtaama 3) 2) Kun t = 10 K ja 0/35 C lämpöpumpun käyttö. 3) Kun t = 5 K ja 0/35 C lämpöpumpun käyttö. EcoPart 406 EcoPart 408 EcoPart 410 EcoPart 412 C 110 l/s l/s Liuospiiri Vesitilavuus (V) Liuospiirin minimi-/maksimilämpötila (TS) Liuospiirin minimi-/maksimipaine (PS) Liuospiirin minimivirtaama, t = 5 K Liuospiirin nimellisvirtaama, t = 3 K Vakioliuospumppu Liuospumpun nopeuden säätö LEP*-liuospumppu LEP*-liuospumpun nopeuden säätö Pumpun kapasiteetti * Matalaenergiapumppu EcoPart 406 EcoPart 408 EcoPart 410 EcoPart 412 l C -5/20 bar 0.2/3.0 l/s l/s TOP-S 25/7 TOP-S 25/10 3 Wilo Stratos Para 25/8 Säädä niin, että t = 2 4 K Katso kaavio luvussa Putkiasennus Wilo Stratos Para 25/12 Muita tietoja Kylmäainemäärä (R407C) Kompressoriöljy Katkaisuarvo pressostaatti HT Paino Leveys x Korkeus x Syvyys EcoPart 406 EcoPart 408 EcoPart 410 EcoPart 412 kg FV50S Polyolester (POE) MPa 3.1 (31 bar) kg mm 600 x 760 x

11 Syöttöjännite Sähkötiedot Nimellisteho Nimellisvirta IP-luokka EcoPart 406 EcoPart 408 EcoPart 410 EcoPart 412 3x400V kw A IPX1 Lämpöpumpun käyttötiedot EcoPart 406 EcoPart 408 EcoPart 410 EcoPart 412 Antoteho -5/45 kw COP -5/ Antoteho 0/35 0/45 kw / COP 0/35 0/45 0/55 Antoteho 5/35 5/45 5/55 COP 5/35 5/45 5/55 Kompressorin maksimikäyttövirta kw A Ääniteho, standardin EN mukaan db(a) ) EN14511:2007, mukaan lukien: Latauspumppu (Stratos Tec 25/6, jos kyseessä on EP406/408, ja Stratos Tec 25/7, jos kyseessä on EP410/412) Liuospumppu (Wilo Stratos Para 25/8, jos kyseessä on EP406/410, ja Wilo Stratos Para 25/12, jos kyseessä on EP412) Kattilajärjestelmä Lämmönsiirtoaineen maksimilämpötila (TS) Kattilajärjestelmän minimivirtaama 2) Kattilajärjestelmän nimellisvirtaama 3) 2) Kun t = 10 K ja 0/35 C lämpöpumpun käyttö. 3) Kun t = 5 K ja 0/35 C lämpöpumpun käyttö. EcoPart 406 EcoPart 408 EcoPart 410 EcoPart 412 C 110 l/s l/s Liuospiiri Vesitilavuus (V) Liuospiirin minimi-/maksimilämpötila (TS) Liuospiirin minimi-/maksimipaine (PS) Liuospiirin minimivirtaama, t = 5 K Liuospiirin nimellisvirtaama, t = 3 K Vakioliuospumppu Liuospumpun nopeuden säätö LEP*-liuospumppu LEP*-liuospumpun nopeuden säätö Pumpun kapasiteetti * Matalaenergiapumppu EcoPart 406 EcoPart 408 EcoPart 410 EcoPart 412 l C -5/20 bar 0.2/3.0 l/s l/s TOP-S 25/7 TOP-S 25/10 3 Wilo Stratos Para 25/8 Säädä niin, että t = 2 4 K Katso kaavio luvussa Putkiasennus Wilo Stratos Para 25/12 Muita tietoja Kylmäainemäärä (R407C) Kompressoriöljy Katkaisuarvo pressostaatti HT Paino Leveys x Korkeus x Syvyys EcoPart 406 EcoPart 408 EcoPart 410 EcoPart 412 kg FV50S Polyolester (POE) MPa 3.1 (31 bar) kg mm 600 x 760 x

12 2.2 Taulukko: 230 V 1N~ Syöttöjännite Sähkötiedot Nimellisteho Nimellisvirta Max käynnistysvirta IP-luokka EcoPart 406 EcoPart 408 EcoPart 410 1x230V kw 2.7 3,4 4.4 A , A IPX1 Lämpöpumpun käyttötiedot EcoPart 406 EcoPart 408 EcoPart 410 Antoteho -5/45 kw ,84 8,33 COP -5/ ,34 3,30 Antoteho 0/35 0/45 kw ,19 7, / , COP 0/35 0/45 0/55 Antoteho 5/35 5/45 5/55 COP 5/35 5/45 5/55 Kompressorin maksimikäyttövirta Ääniteho, standardin EN mukaan kw ,58 3,64 2,99 9,44 9,05 8,65 5,02 4,04 3, A , db(a) , ) EN14511:2007, mukaan lukien: Latauspumppu (Stratos Tec 25/6, jos kyseessä on EP406/408, ja Stratos Tec 25/7, jos kyseessä on EP410/412) Liuospumppu (Wilo Stratos Para 25/8, jos kyseessä on EP406/410, ja Wilo Stratos Para 25/12, jos kyseessä on EP412/417) Kattilajärjestelmä Lämmönsiirtoaineen maksimilämpötila (TS) Kattilajärjestelmän minimivirtaama 2) Kattilajärjestelmän nimellisvirtaama 3) 2) Kun t = 10 K ja 0/35 C lämpöpumpun käyttö. 3) Kun t = 5 K ja 0/35 C lämpöpumpun käyttö. EcoPart 406 EcoPart 408 EcoPart 410 C 110 l/s ,20 0,24 l/s ,39 0,48 Liuospiiri Vesitilavuus (V) Liuospiirin minimi-/maksimilämpötila (TS) Liuospiirin minimi-/maksimipaine (PS) Liuospiirin minimivirtaama, t = 5 K Liuospiirin nimellisvirtaama, t = 3 K Liuospumppu Liuospumpun nopeuden säätö Pumpun kapasiteetti EcoPart 406 EcoPart 408 EcoPart 410 l 2.3 2,9 2,9 C -5/20 bar 0.2/3.0 l/s ,31 0,38 l/s ,51 0,64 TOP-S 25/7 3 Katso kaavio luvussa Putkiasennus Muita tietoja Kylmäainemäärä (R407C) Kompressoriöljy Katkaisuarvo pressostaatti HT Paino Leveys x Korkeus x Syvyys EcoPart 406 EcoPart 408 EcoPart 410 kg 2.1 2,1 2,1 FV50S Polyolester (POE) MPa 3.1 (31 bar) kg mm 600 x 760 x

13 Syöttöjännite Sähkötiedot Nimellisteho Nimellisvirta Max käynnistysvirta IP-luokka EcoPart 412 EcoPart 414 1x230V kw 5,2 6.3 A 27,1 33,2 A IPX1 Lämpöpumpun käyttötiedot EcoPart 412 EcoPart 414 Antoteho -5/45 kw 9, COP -5/45-3, Antoteho 0/35 0/45 kw 11,75 11, /55 10, COP 0/35 0/45 0/55 Antoteho 5/35 5/45 5/55 COP 5/35 5/45 5/55 Kompressorin maksimikäyttövirta Ääniteho, standardin EN mukaan kw 13,53 12,95 12, A 25, db(a) 50, ) EN14511:2007, mukaan lukien: Latauspumppu (Stratos Tec 25/6, jos kyseessä on EP406/408, ja Stratos Tec 25/7, jos kyseessä on EP410/412) Liuospumppu (Wilo Stratos Para 25/8, jos kyseessä on EP406/410, ja Wilo Stratos Para 25/12, jos kyseessä on EP412/417) Kattilajärjestelmä Lämmönsiirtoaineen maksimilämpötila (TS) Kattilajärjestelmän minimivirtaama 2) Kattilajärjestelmän nimellisvirtaama 3) 2) Kun t = 10 K ja 0/35 C lämpöpumpun käyttö. 3) Kun t = 5 K ja 0/35 C lämpöpumpun käyttö. EcoPart 412 EcoPart 414 C 110 l/s l/s Liuospiiri Vesitilavuus (V) Liuospiirin minimi-/maksimilämpötila (TS) Liuospiirin minimi-/maksimipaine (PS) Liuospiirin minimivirtaama, t = 5 K Liuospiirin nimellisvirtaama, t = 3 K Liuospumppu Liuospumpun nopeuden säätö Pumpun kapasiteetti EcoPart 412 EcoPart 414 l 3, C -5/20 bar 0.2/3.0 l/s 0, l/s 0, TOP-S 25/10 3 Katso kaavio luvussa Putkiasennus Muita tietoja Kylmäainemäärä (R407C) Kompressoriöljy Katkaisuarvo pressostaatti HT Paino Leveys x Korkeus x Syvyys EcoPart 412 EcoPart 414 kg 2,5 2.9 Polyolester (POE) MPa 3.1 (31 bar) kg mm 600 x 760 x

14 2.3 Osien sijainti Mittapiirustus Kompressori 2. Höyrystin 3. Lauhdutin 4. Kuivaussuodatin 5. Paisuntaventtiili 6. Pressostaatti korkeapaine 7. Kytkentärima 8. Korkeapaineanturi 9. Matalapaineanturi 10. Tyhjennysventtiili, kylmä puoli, liuos 11. Tyhjennysventtiili, lämmin puoli, vesi 12. Sovitin pumpun asennukseen 13. Kiertovesipumppu, kylmä puoli 14. Säädettävät jalat 15. Kaapeliputki, tiedonsiirto 16. Kaapeliputki, vahvavirta 17. Liuos, tulo, Ø28 mm (kalliosta) 18. Liuos, lähtö, Ø28 mm (kallioon) 19. Lataus ulos Ø22 (EcoHeat ) Lataus ulos Ø28 (EcoHeat ) 20. Lataus sisään Ø22 (EcoHeat ) Lataus sisään Ø28 (EcoHeat ) 21. Kuumakaasuanturi 22. Liuosanturi, tulo 23. Liuosanturi, lähtö 24. Lauhdutinanturi, tulo 25. Lauhdutinanturi, lähtö 26. Huoltoliitäntä

15 2.6 Käyttöalue Menovesi C Liuos C 2.5 Kylmäainejärjestelmä Liuos (lämmönlähde) 2. Vesi 3. Höyrystin 4. Lauhdutin 5. Kompressori 6. Paisuntaventtiili (elektroninen) 7. Kuivaussuodatin 8. Kylmäaineen vaihdin 9. Matalapaineanturi 10. Korkeapaineanturi 11. Korkeapainepressostaatti 12. Lämpötila, imukaasu 13. Lämpötila, kuumakaasu 14. Lämpötila, liuos 15. Lämpötila, vesi, lähtö 16. Lämpötila, vesi, tulo 17. Ohjauksen paisuntaventtiili 15

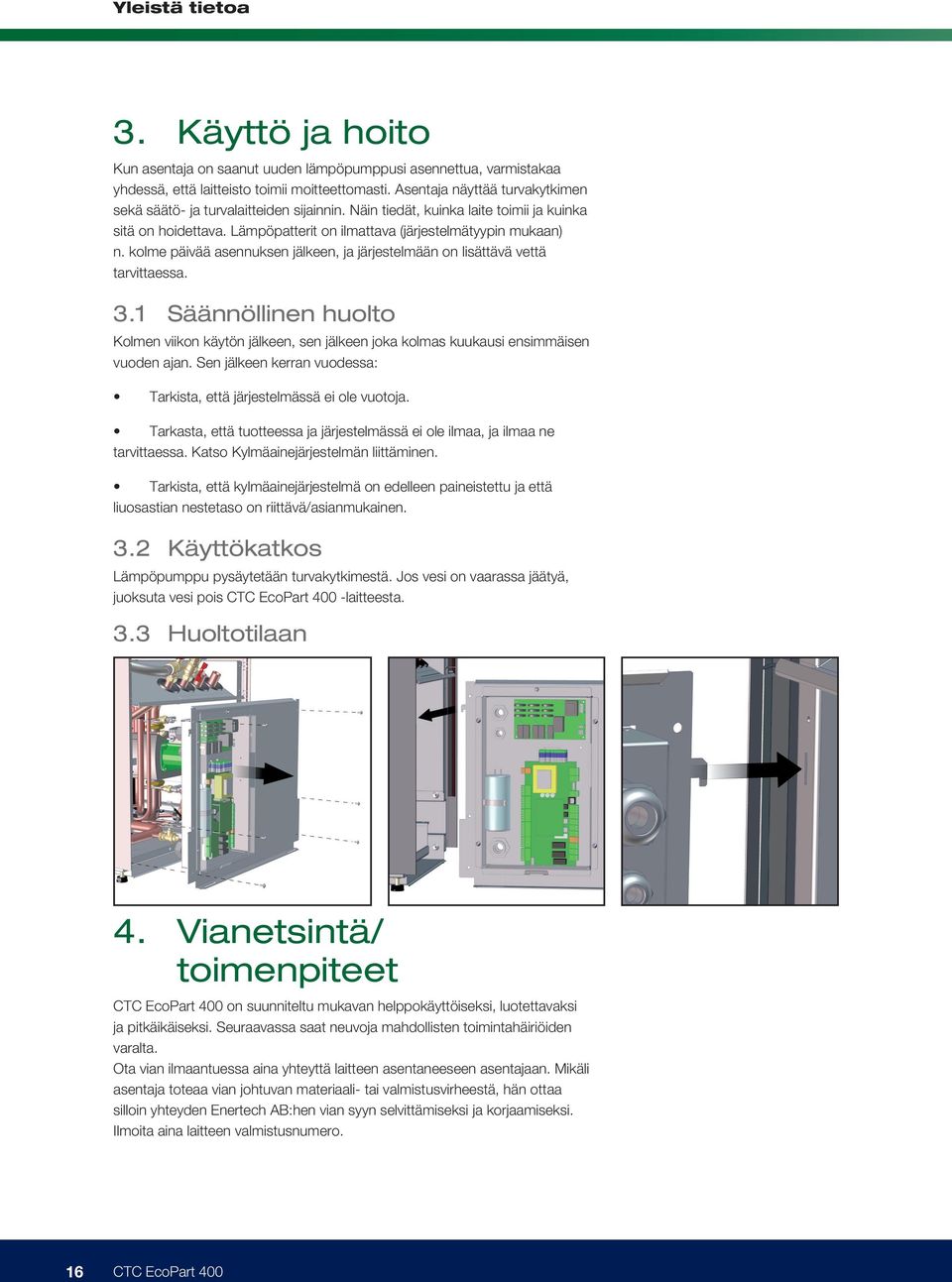

16 3. Käyttö ja hoito Kun asentaja on saanut uuden lämpöpumppusi asennettua, varmistakaa yhdessä, että laitteisto toimii moitteettomasti. Asentaja näyttää turvakytkimen sekä säätö- ja turvalaitteiden sijainnin. Näin tiedät, kuinka laite toimii ja kuinka sitä on hoidettava. Lämpöpatterit on ilmattava (järjestelmätyypin mukaan) n. kolme päivää asennuksen jälkeen, ja järjestelmään on lisättävä vettä tarvittaessa. 3.1 Säännöllinen huolto Kolmen viikon käytön jälkeen, sen jälkeen joka kolmas kuukausi ensimmäisen vuoden ajan. Sen jälkeen kerran vuodessa: Tarkista, että järjestelmässä ei ole vuotoja. Tarkasta, että tuotteessa ja järjestelmässä ei ole ilmaa, ja ilmaa ne tarvittaessa. Katso Kylmäainejärjestelmän liittäminen. Tarkista, että kylmäainejärjestelmä on edelleen paineistettu ja että liuosastian nestetaso on riittävä/asianmukainen. 3.2 Käyttökatkos Lämpöpumppu pysäytetään turvakytkimestä. Jos vesi on vaarassa jäätyä, juoksuta vesi pois -laitteesta. 3.3 Huoltotilaan 4. Vianetsintä/ toimenpiteet on suunniteltu mukavan helppokäyttöiseksi, luotettavaksi ja pitkäikäiseksi. Seuraavassa saat neuvoja mahdollisten toimintahäiriöiden varalta. Ota vian ilmaantuessa aina yhteyttä laitteen asentaneeseen asentajaan. Mikäli asentaja toteaa vian johtuvan materiaali- tai valmistusvirheestä, hän ottaa silloin yhteyden Enertech AB:hen vian syyn selvittämiseksi ja korjaamiseksi. Ilmoita aina laitteen valmistusnumero. 16

17 4.1 Ilmaongelmat Jos laitteesta kuuluu soliseva ääni, tarkista ettei järjestelmässä ole ilmaa. Lisää tarvittaessa vettä niin, että oikea paine saavutetaan. Jos ongelma ei poistu, ota yhteyttä asiantuntijaan. 4.2 Hälytykset -lämpöpumpun mahdolliset hälytykset ja ilmoitustekstit näkyvät ohjauslaitteessa. Katso sen opas. 5. Asennus Tämä luku on tarkoitettu asennuksesta tai useammista tärkeistä asennuksista vastaavalle, jotta laite toimisi kiinteistönomistajan toiveiden mukaisesti. Käy kiinteistönomistajan kanssa läpi laitteen toiminnot ja säädöt ja vastaa mahdollisiin kysymyksiin. Sekä asentajan että lämpöpumpun kannalta on hyödyllistä, että laitteen käyttäjä on täysin selvillä sen toiminnasta ja hoidosta. Asennus on tehtävä voimassa olevien rakennusmääräysten mukaisesti. Tuote on liitettävä paisunta-astiaan avoimessa tai suljetussa järjestelmässä. Muista huuhdella lämmitysverkosto puhtaaksi ennen liittämistä. Tee kaikki asennukseen liittyvät säädöt luvussa Ensimmäinen käynnistys - olevien ohjeiden mukaisesti.! Laite varastoidaan ja kuljetetaan pystyasennossa. Lämpöpumppu lataa meno-/paluukapasiteetilla lauhduttimen kautta korkeintaan lämpötilassa 65/58 C. Kuljetus Laite puretaan pakkauksestaan vasta asennuspaikalla. Laitetta voidaan siirrellä seuraavilla tavoilla: Haarukkatrukki Nostoliina lavan ympärillä. HUOM! Käytetään ainoastaan laitteen ollessa pakkauksessaan. Pakkauksesta purkaminen Voit purkaa pakkauksen, kun lämpöpumppu seisoo asennuspaikallaan. Tarkista, että laite ei ole vahingoittunut kuljetuksen aikana. Ilmoita kuljetusliikkeelle mahdollisista kuljetuksenaikaisista vahingoista. Tarkista myös, että toimitus on täydellinen, alla olevan luettelon mukainen. Toimitukseen sisältyvät tuotteet: Lämpöpumppu Varoventtiili, 1/2", 3 bar Täyttölaite Liuosastia Läpivientikumi, D = 60 2 reunalista, 186 mm Liitin, suora, 28 G32 (ulkokierre)* * Vain CTC EcoPart

18 5.1 Latauspuolen liittäminen CTC EcoPart lämpöpumppuun liitettävien meno- ja paluuputkien on oltava halkaisijaltaan vähintään 22 mm:n kupariputkia. CTC EcoPart lämpöpumpun putkien on oltava halkaisijaltaan vähintään 28 mm. Tee putkivedot niin, että veden kiertämistä estäviä ilmataskuja ei synny. Ylimpään kohtaan voi tarvittaessa asentaa ilmanpoistimen Latauspumppu Latauspumppu valitaan järjestelmätyypin mukaan. Asianmukaisen toiminnan varmistamiseksi latauspiirin virtaamat eivät saa alittaa Tekniset tiedot -kohdan taulukossa esitettyjä lukuja. Huolehdi, että asennettava kiertovesipumppu on tarpeeksi tehokas, jotta virtaama lämpöpumpulle on riittävä. Jos virtaama on liian alhainen on mahdollista, että korkeapainepressostaatti laukeaa. Latauspumppu voidaan liittää -lämpöpumppuun (edellyttäen, että se on sisäisesti asennettu) tai ohjauslaitteeseen. Sisäisen asennuksen yhteydessä valitaan yleensä seuraavasti: CTC EcoPart Stratos Tec 25/6 Tuotenro: CTC EcoPart Stratos Tec 25/7 Tuotenro: CTC EcoPart Grundfos UPM GEO Tuotenro: Ohjaus/sähkönsyöttö CTC EcoLogic Pro CTC EcoLogic Pro -laitteeseen voidaan liittää enintään 10 lämpöpumppua. Lämpöpumppujen 1 ja 2 latauspumput voidaan tällöin liittää CTC EcoLogic Pro -laitteeseen. Lämpöpumppujen 3 10 latauspumppu asennetaan ja liitetään -laitteeseen. CTC EcoLogic v3 Latauspumppu (ei virtausohjattu) liitetään CTC Ecologic v3 -laitteeseen. CTC EcoZenith v3 Käytä 0 10 V:n CTC-pumppua tai ei virtausohjattua pumppua, joka liitetään CTC EcoZenith -laitteeseen. CTC EcoEl v3 Latauspumppu (ei virtausohjattu) liitetään CTC EcoEl v3 -laitteeseen. Itsenäinen tila Latauspumppu liitetään -laitteeseen, ja sitä ohjataan CTC Basic Display -laitteen avulla xLEP-latauspumpun pumppukäyrä Grundfos UPM GEO (CTC EcoPart xLEP) 18

19 5.2 Liuospiirin liittäminen Liuosjärjestelmän, eli kallioon tai maahan upotettavan kerääjän asentaminen ja liittäminen on valtuutetun ammattilaisen tehtävä voimassa olevien määräysten mukaisesti. Estä tarkasti kaikenlaisen lian joutuminen keruuletkuihin, jotka on huuhdeltava puhtaiksi ennen liittämistä. Jätä katetulpat työskentelyn ajaksi aina paikalleen. Liuosjärjestelmän lämpötila voi alittaa 0 C. Siksi on tärkeää, että asennuksen aikana ei käytetä vesipohjaisia voiteluaineita tms. Samoin on tärkeää, että kaikki osat ovat suojattuja kondenssiveden varalta, jotta jäätä ei muodostu.! Suosittelemme SVEP:n ohjeiden noudattamista asennuksen yhteydessä. Liitännät Liuosjärjestelmä voidaan liittää lämpöpumpun oikealle, vasemmalle, päälle tai takasivulle. Leikkaa peitelevyt auki siltä sivulta, johon liuosliitäntä asennetaan. Peitelevyjen edessä oleva eritys on valmiiksi uritettu, joten sen leikkaaminen auki toimitukseen sisältyvien liuosletkujen läpivientiä varten on helppoa. Kun aukot on tehty eristeisiin ja sivulevyyn, asennus suoritetaan seuraavasti: 1. Toimitukseen sisältyvä suojalista asetetaan eristyslevyn reiän ympärille letkujen suojaamiseksi. Leikkaa tarvittaessa suojalistaa, jotta se sopii hyvin reikään. 2. Vie letkut sivulevyjen reiän läpi ja liitä ne. Varmista, että eristys peittää kaikki liuosliitännän osat jään ja kondenssiveden muodostumisen ehkäisemiseksi. 3. Keruujärjestelmä asennetaan sen jälkeen jäljempänä olevan kytkentäkaavion mukaisesti. Menoputki voidaan myös liittää toiselle puolelle ja paluu toiselle. Katso mittatiedot ja mittasuhteet kohdasta Mitat. Lämpöpumpun ja liuoskierukan välisen putken mitta on oltava vähintään Ø28 mm. 19

20 Kytkentäkaavio Viivoitetut osat ovat täyttövarusteita. HUOM! Keruuputkissa, joihin voi syntyä ilmataskuja, on oltava ilmausmahdollisuus. Tarkista aina suodatin (99) liuosjärjestelmän täytön ja ilmauksen yhteydessä.! Sekoitusastian ja pumpun on oltava saatavissa helposti käsille ctc c 98a 98b d Tasoastia/paisunta-astia 97. CTC Täyttösarja 98. Sulkuventtiili 99. Suodatin tieventtiili 101. Ulkoinen täyttöpumppu 102. Sekoitusastia 103. Liuospumppu 104. Höyrystin 105. Varoventtiili, 3 bar 20

21 Venttiilit Kylmäpuolen huollon helpottamiseksi on sulkuventtiilit asennettava sekä tuleviin että lähteviin liitäntöihin. Asenna venttiilit liitosten yhteyteen niin, että voit myöhemmin täyttää ja ilmata keräyskierukkaa. Ilmaus Keruukierukassa ei saa olla ilmaa. Pieninkin määrä ilmaa voi aiheuttaa häiriöitä lämpöpumpun toiminnassa. Katso jäljempää kohta Täyttö ja ilmaus. Kondenssiveden eristäminen Liuosjärjestelmän johtimet on eristettävä kondensoitumisen varalta, muuten syntyy jäätä ja kondenssivettä. Täyttö ja ilmaus Sekoita vettä ja jäänestoainetta avoimessa astiassa. Liitä letkut sulkuventtiileihin (98a ja 98b) kuvion osoittamalla tavalla. HUOM! Letkujen koon on oltava vähintään ¾. Liitä ulkoinen voimakas pumppu (101) täyttöä ja ilmausta varten. Säädä sitten kolmitieventtiili (100) ja avaa venttiilit (98a ja 98b), jotta liuos kulkee sekoitusastian (102) kautta. Varmista myös, että venttiili (98d) on auki. Katso liuospumpun käynnistysohjeet EcoPart-laitteen ohjausta käsittelevästä oppaasta. Anna liuoksen kiertää järjestelmässä pitkään, kunnes se on täysin ilmattu. Ilmataskuja voi olla jäljellä, vaikka nesteen mukana ei tule ilmaa. Säädä kolmitieventtiili (100) niin, että jäljellä oleva ilma voi tulla ulos. Ilmaa tasoastia (96) avaamalla sen yläosassa oleva tulppa. Sulje venttiili (98a) ja anna täyttöpumpun käydä edelleen. Täyttöpumppu (101) paineistaa nyt järjestelmää. Sulje myös venttiili (98b) ja täyttöpumppu. Jos tasoastian taso on liian alhainen, sulje venttiilit (98c) ja (98d). Kierrä tulppa auki ja täytä astia noin 2/3. Kierrä tulppa kiinni ja avaa venttiilit (98c) ja (98d). Vakioliuospumppu Liuospumpulla on kolme nopeutta. Liuosletkun pituudesta riippuen nopeus voidaan säätää erilaiseksi. Maan pintalämpöä käytettäessä letku on esimerkiksi pitempi kuin kalliolämpöä käytettäessä, ja siksi suurempi nopeus voi olla tarpeen. Liuospumpun nopeus säädetään niin, että tulevan ja lähtevän liuoksen lämpötilaero on noin: 3 C. Matalaenergialiuospumppu (LEP) Fig. 1 Liuospumpun nopeus voidaan säätää joko paineohjatuksi nopeudeksi tai vakionopeudeksi. Jos liuosjärjestelmän paineen lasku on säännöllinen, nopeus on säädettävä vakionopeudeksi. Säätö on tehtävä kuvan mukaan. Piirin paineen lasku vaikuttaa pumpun säätöön. Siksi säätö on tarkistettava jokaisen asennuksen yhteydessä. Yleensä valitaan vakiokäyttöpaine (vaihtoehto 2). Sopivan säädön löytämiseksi kannattaa kokeilla eri säätöjä. Pumppu on säädettävä järjestelmän suorituskyvyn optimoimiseksi. Tavoitteena on noin 2 4 K:n lämpötilaerotus. Aseta punainen painike säätövaihtoehtoon 2. Säädä se niin, että saavutetaan asianmukainen lämpötilaerotus. Fig. 2 21
