Asennus- ja käyttöohjeet CTC EcoAir. Malli 406 I 408 I 410 I 415 I 420 Ulkoilmalämpöpumppu. Providing sustainable energy solutions worldwide

Koko: px
Aloita esitys sivulta:

Download "Asennus- ja käyttöohjeet CTC EcoAir. Malli 406 I 408 I 410 I 415 I 420 Ulkoilmalämpöpumppu. Providing sustainable energy solutions worldwide"

Transkriptio

1 Providing sustainable energy solutions worldwide Asennus- ja käyttöohjeet CTC EcoAir Malli 406 I 408 I 410 I 415 I 420 Ulkoilmalämpöpumppu

2

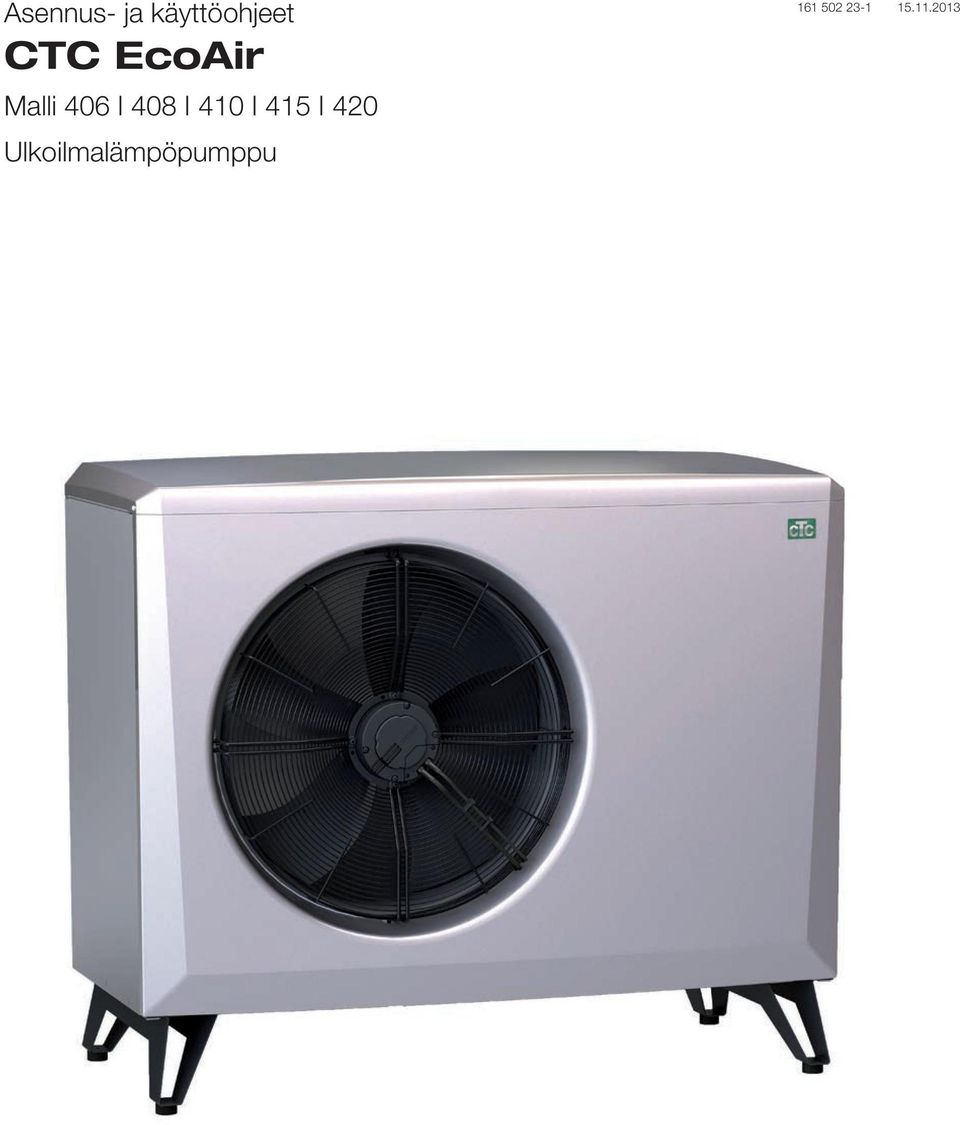

3 Asennus- ja käyttöohjeet CTC EcoAir Malli 406 I 408 I 410 I 415 I 420 Ulkoilmalämpöpumppu

4 Sisällysluettelo YLEISTIEDOT Tarkistuslista 6 Tärkeää! 7 Turvallisuusmääräykset 7 1. :n kytkentävaihtoehdot Yleistä 9 2. Tekniset tiedot Taulukko: 400 V 3N~ Taulukko: 230V 1N~ Osien sijainti Mittapiirustus Kylmäainejärjestelmä Käyttö ja huolto Kunnossapito Säännöllinen huolto Käyttökatkos Kondenssivesiallas Vianetsintä/toimenpiteet Ilmaongelmat Hälytykset Vedenkierto ja sulatus Asennus Lämpöpumpun sijoittaminen Valmistelu ja viemäröinti Kondenssivesi Putkiasennus Putkien liittäminen Esimerkkejä putkien liitännöistä Kiertovesipumppu Ohjaus/sähkönsyöttö Toiminta-alue Yleinen toiminnan kuvaus Sulatus Puhallin Latauspumppu/kiertovesipumppu Sähköasennus Kytkennän tiedonsiirto Lämpöpumppujen sarjaan kytkeminen Suojattu tiedonsiirto (harmaa liitin) Terminoitu tila CTC Basic Display (lisävaruste) Kytkeminen Hälytyksen lähtö Sähköasennus: 400 V 3N~ Sähköasennus: 230 V 1N~ Kytkentä mukana tulevilla liittimillä Ohjauksen kytkentä Yleistä Kytkentävaihtoehto Kytkentävaihtoehto Kytkentävaihtoehto Kytkentävaihtoehto Kytkentävaihtoehto Kytkentävaihtoehto Komponenttiluettelo Sähkökaavio: 400 V 3N~ Sähkökaavio: 230 V 1N~ Ensimmäinen käynnistys Äänitiedot Antureiden resistanssit 41 Enertech AB ei vastaa mahdollisista painovirheistä ja pidättää oikeuden muutoksiin. 4

5 Onnittelut uuden laitteen hankinnasta! Täydellinen ulkoilmalämpöpumppu on ulkoilmalämpöpumppu, joka ottaa lämmön ulkoilmasta ja siirtää sen talon olemassa olevaan lämmitysjärjestelmään. kerää lämpöenergiaa ulkoilmasta aina -22 C:n lämpötilaan asti. Lämpöpumppu voidaan liittää CTC EcoZenithiin tai olemassa olevaan kattilaan CTC EcoLogic PRO -ohjausjärjestelmän kautta. on suunniteltu toimimaan suurella hyötysuhteella ja alhaisella melutasolla. Lämpöpumpussa on sisäänrakennettu kuumakaasusulatus, joka pitää höyrystinpatterin sulana niin, että suuri hyötysuhde säilyy. Säilytä tämä asennus- ja käyttöohjeet sisältävä opaskirja. Oikein käytettynä tuottaa sinulle iloa monen vuoden ajan, ja tästä oppaasta löydät kaikki tarvitsemasi tiedot. 5

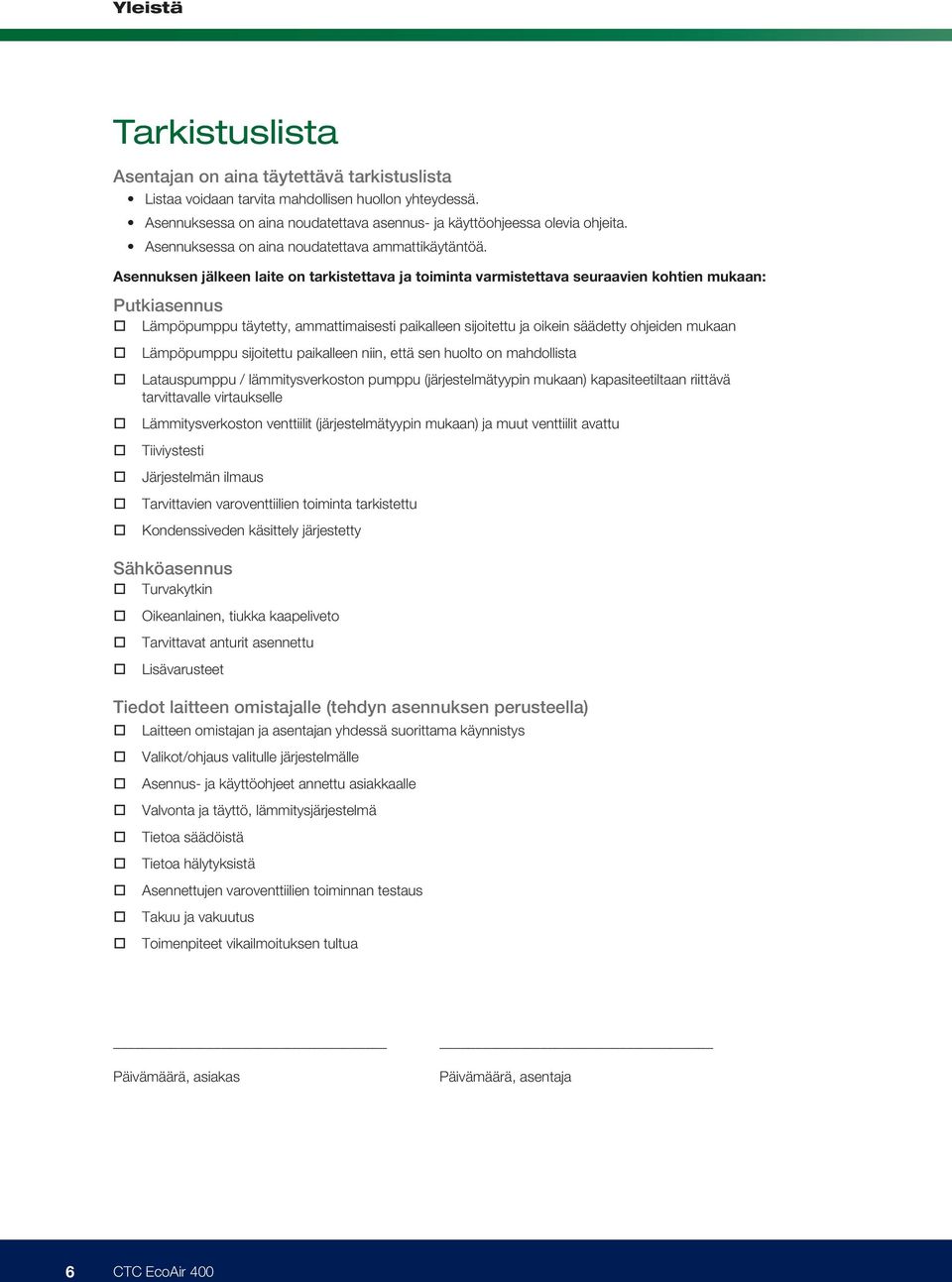

6 Yleistiedot Yleistä Tarkistuslista Asentajan on aina täytettävä tarkistuslista Listaa voidaan tarvita mahdollisen huollon yhteydessä. Asennuksessa on aina noudatettava asennus- ja käyttöohjeessa olevia ohjeita. Asennuksessa on aina noudatettava ammattikäytäntöä. Asennuksen jälkeen laite on tarkistettava ja toiminta varmistettava seuraavien kohtien mukaan: Putkiasennus Lämpöpumppu täytetty, ammattimaisesti paikalleen sijoitettu ja oikein säädetty ohjeiden mukaan Lämpöpumppu sijoitettu paikalleen niin, että sen huolto on mahdollista Latauspumppu / lämmitysverkoston pumppu (järjestelmätyypin mukaan) kapasiteetiltaan riittävä tarvittavalle virtaukselle Lämmitysverkoston venttiilit (järjestelmätyypin mukaan) ja muut venttiilit avattu Tiiviystesti Järjestelmän ilmaus Tarvittavien varoventtiilien toiminta tarkistettu Kondenssiveden käsittely järjestetty Sähköasennus Turvakytkin Oikeanlainen, tiukka kaapeliveto Tarvittavat anturit asennettu Lisävarusteet Tiedot laitteen omistajalle (tehdyn asennuksen perusteella) Laitteen omistajan ja asentajan yhdessä suorittama käynnistys Valikot/ohjaus valitulle järjestelmälle Asennus- ja käyttöohjeet annettu asiakkaalle Valvonta ja täyttö, lämmitysjärjestelmä Tietoa säädöistä Tietoa hälytyksistä Asennettujen varoventtiilien toiminnan testaus Takuu ja vakuutus Toimenpiteet vikailmoituksen tultua Päivämäärä, asiakas Päivämäärä, asentaja 6

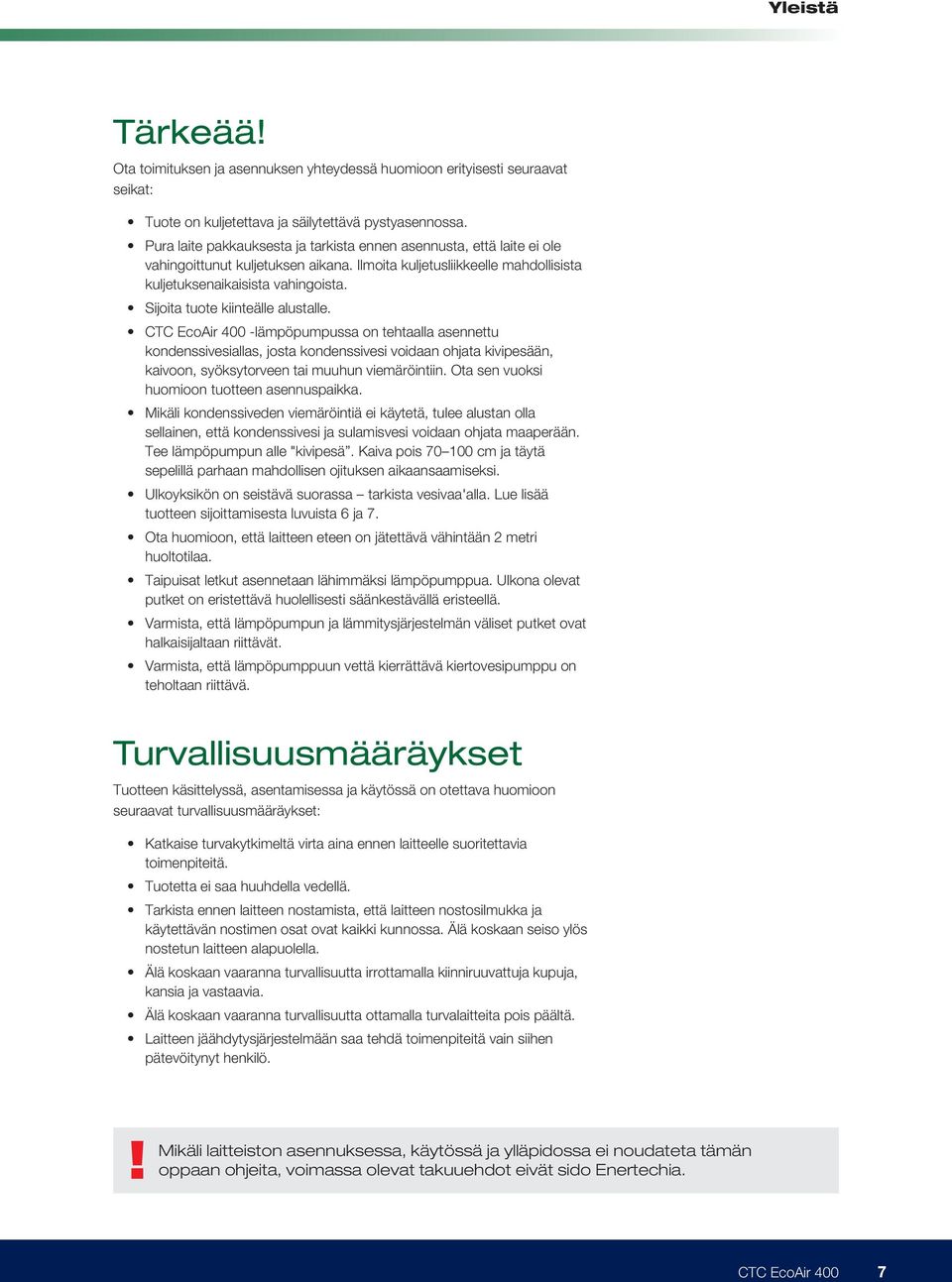

7 Tärkeää! Ota toimituksen ja asennuksen yhteydessä huomioon erityisesti seuraavat seikat: Tuote on kuljetettava ja säilytettävä pystyasennossa. Pura laite pakkauksesta ja tarkista ennen asennusta, että laite ei ole vahingoittunut kuljetuksen aikana. Ilmoita kuljetusliikkeelle mahdollisista kuljetuksenaikaisista vahingoista. Sijoita tuote kiinteälle alustalle. -lämpöpumpussa on tehtaalla asennettu kondenssivesiallas, josta kondenssivesi voidaan ohjata kivipesään, kaivoon, syöksytorveen tai muuhun viemäröintiin. Ota sen vuoksi huomioon tuotteen asennuspaikka. Mikäli kondenssiveden viemäröintiä ei käytetä, tulee alustan olla sellainen, että kondenssivesi ja sulamisvesi voidaan ohjata maaperään. Tee lämpöpumpun alle "kivipesä. Kaiva pois cm ja täytä sepelillä parhaan mahdollisen ojituksen aikaansaamiseksi. Ulkoyksikön on seistävä suorassa tarkista vesivaa'alla. Lue lisää tuotteen sijoittamisesta luvuista 6 ja 7. Ota huomioon, että laitteen eteen on jätettävä vähintään 2 metri huoltotilaa. Taipuisat letkut asennetaan lähimmäksi lämpöpumppua. Ulkona olevat putket on eristettävä huolellisesti säänkestävällä eristeellä. Varmista, että lämpöpumpun ja lämmitysjärjestelmän väliset putket ovat halkaisijaltaan riittävät. Varmista, että lämpöpumppuun vettä kierrättävä kiertovesipumppu on teholtaan riittävä. Turvallisuusmääräykset Tuotteen käsittelyssä, asentamisessa ja käytössä on otettava huomioon seuraavat turvallisuusmääräykset: Katkaise turvakytkimeltä virta aina ennen laitteelle suoritettavia toimenpiteitä. Tuotetta ei saa huuhdella vedellä. Tarkista ennen laitteen nostamista, että laitteen nostosilmukka ja käytettävän nostimen osat ovat kaikki kunnossa. Älä koskaan seiso ylös nostetun laitteen alapuolella. Älä koskaan vaaranna turvallisuutta irrottamalla kiinniruuvattuja kupuja, kansia ja vastaavia. Älä koskaan vaaranna turvallisuutta ottamalla turvalaitteita pois päältä. Laitteen jäähdytysjärjestelmään saa tehdä toimenpiteitä vain siihen pätevöitynyt henkilö.! Mikäli laitteiston asennuksessa, käytössä ja ylläpidossa ei noudateta tämän oppaan ohjeita, voimassa olevat takuuehdot eivät sido Enertechia. 7

8 8

9 1. :n kytkentävaihtoehdot 1.1 Yleistä Seuraavassa esitetään -lämpöpumpun kytkentävaihtoehdot. Jotkin vaihtoehdot voivat edellyttää CTC Converter- tai CTC Basic Display -laitteita. Katso luku Ohjauksen kytkentä. A-vaihtoehto voidaan kytkeä seuraavassa esitettyihin tuotteisiin.! CTC EcoZenith i250 voidaan kytkeä laitteisiin, joiden teho on enintään 11 kw. CTC EcAir CTC Basic Display CTC EcoLogic Pro CTC EcoLogicPro CTC Basic Display CTC EcoZenith i550pro CTC EcoZenith i250 B-vaihtoehto -lämpöpumppua voidaan käyttää olemassa olevan kattilan kanssa CTC Basic Display -lisävarusteen avulla. Tämä voidaan tehdä käyttämällä kiinteää lämpötilaa (kiinteää lauhdutusta) tai termostaattiohjausta. Koska -lämpöpumpun vakiovarustukseen ei kuulu oma ohjaus, tarvitaan CTC Basic Display -lisävaruste. CTC EcoPart 400 CTC EcoPart 400 9

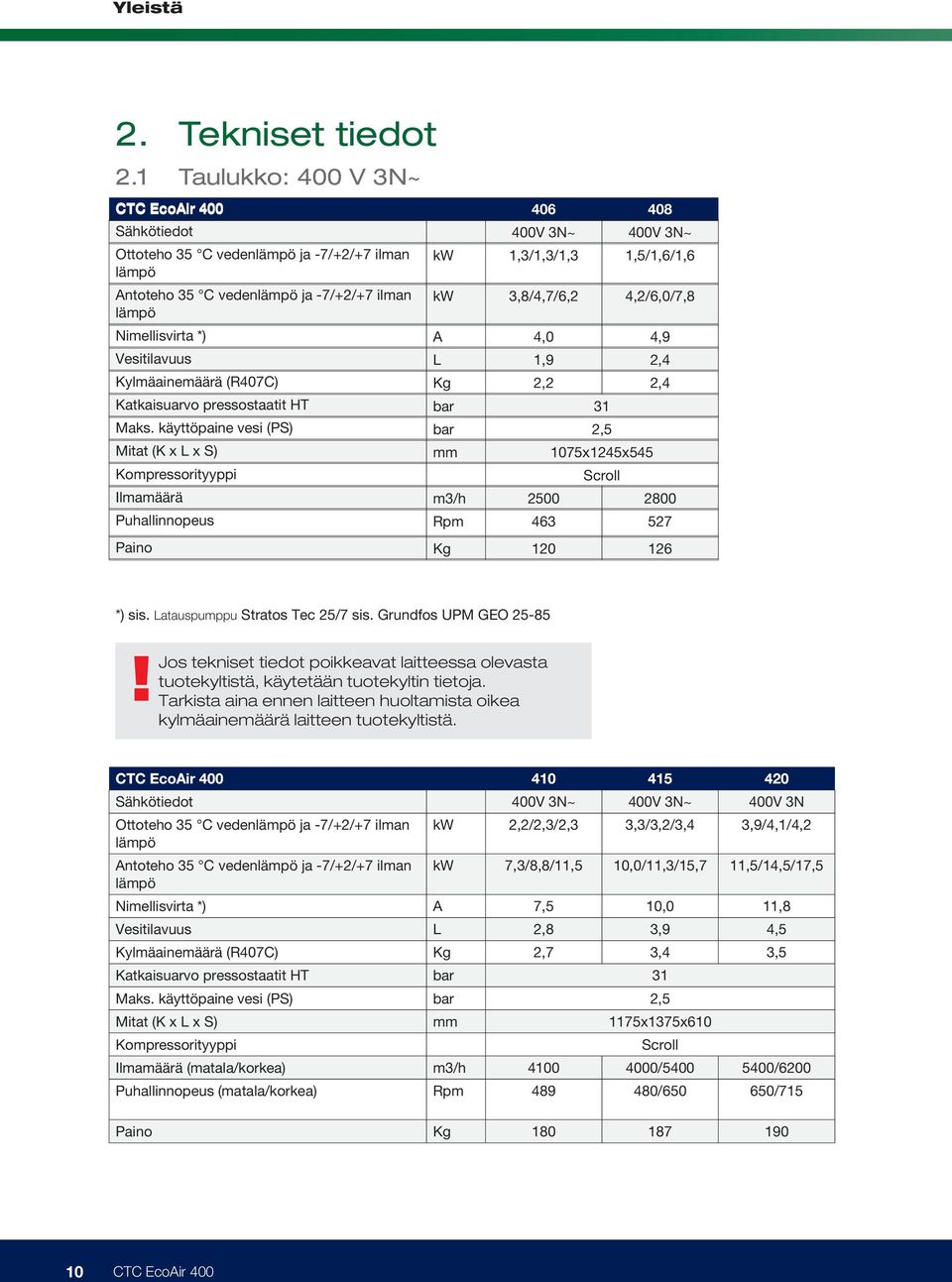

10 2. Tekniset tiedot 2.1 Taulukko: 400 V 3N~ Sähkötiedot 400V 3N~ 400V 3N~ Ottoteho 35 C vedenlämpö ja -7/+2/+7 ilman kw 1,3/1,3/1,3 1,5/1,6/1,6 lämpö Antoteho 35 C vedenlämpö ja -7/+2/+7 ilman kw 3,8/4,7/6,2 4,2/6,0/7,8 lämpö Nimellisvirta *) A 4,0 4,9 Vesitilavuus L 1,9 2,4 Kylmäainemäärä (R407C) Kg 2,2 2,4 Katkaisuarvo pressostaatit HT bar 31 Maks. käyttöpaine vesi (PS) bar 2,5 Mitat (K x L x S) Kompressorityyppi mm 1075x1245x545 Scroll Ilmamäärä m3/h Puhallinnopeus Rpm Paino Kg *) sis. Latauspumppu Stratos Tec 25/7 sis. Grundfos UPM GEO 25-85! Jos tekniset tiedot poikkeavat laitteessa olevasta tuotekyltistä, käytetään tuotekyltin tietoja. Tarkista aina ennen laitteen huoltamista oikea kylmäainemäärä laitteen tuotekyltistä Sähkötiedot 400V 3N~ 400V 3N~ 400V 3N Ottoteho 35 C vedenlämpö ja -7/+2/+7 ilman kw 2,2/2,3/2,3 3,3/3,2/3,4 3,9/4,1/4,2 lämpö Antoteho 35 C vedenlämpö ja -7/+2/+7 ilman kw 7,3/8,8/11,5 10,0/11,3/15,7 11,5/14,5/17,5 lämpö Nimellisvirta *) A 7,5 10,0 11,8 Vesitilavuus L 2,8 3,9 4,5 Kylmäainemäärä (R407C) Kg 2,7 3,4 3,5 Katkaisuarvo pressostaatit HT bar 31 Maks. käyttöpaine vesi (PS) bar 2,5 Mitat (K x L x S) Kompressorityyppi mm 1175x1375x610 Scroll Ilmamäärä (matala/korkea) m3/h / /6200 Puhallinnopeus (matala/korkea) Rpm / /715 Paino Kg

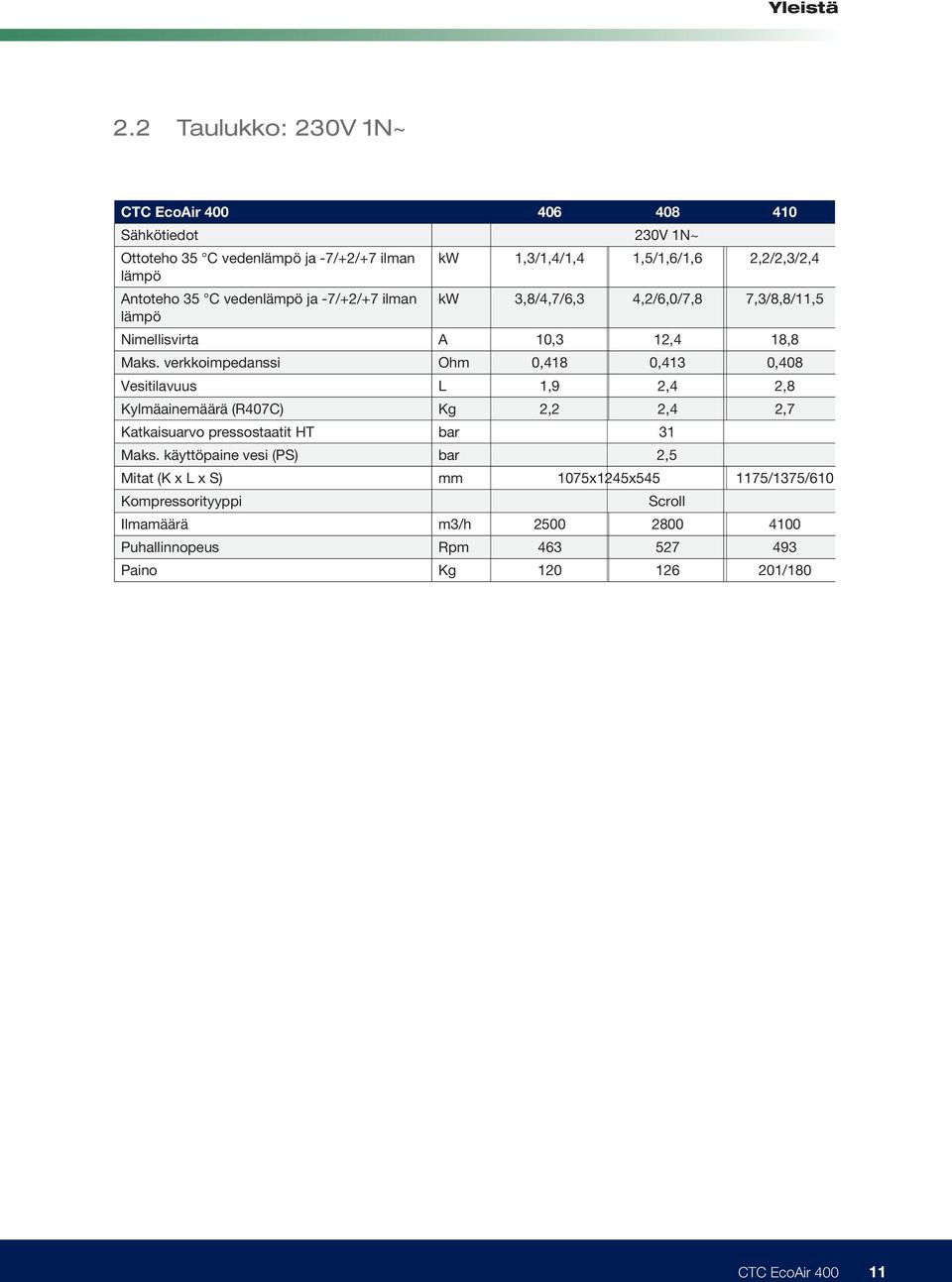

11 2.2 Taulukko: 230V 1N~ Sähkötiedot Ottoteho 35 C vedenlämpö ja -7/+2/+7 ilman lämpö Antoteho 35 C vedenlämpö ja -7/+2/+7 ilman lämpö Nimellisvirta Maks. verkkoimpedanssi Vesitilavuus Kylmäainemäärä (R407C) Katkaisuarvo pressostaatit HT Maks. käyttöpaine vesi (PS) Mitat (K x L x S) Kompressorityyppi Ilmamäärä Puhallinnopeus Paino 230V 1N~ kw 1,3/1,4/1,4 1,5/1,6/1,6 2,2/2,3/2,4 kw 3,8/4,7/6,3 4,2/6,0/7,8 7,3/8,8/11,5 A 10,3 12,4 18,8 Ohm 0,418 0,413 0,408 L 1,9 2,4 2,8 Kg 2,2 2,4 2,7 bar 31 bar 2,5 mm 1075x1245x /1375/610 Scroll m3/h Rpm Kg /180 11

12 2.3 Osien sijainti Kompressori 2. 4-tieventtiili 3. Lämmönvaihdin 4. Paisuntaventtiili 5. Korkeapaineanturi 6. Matalapaineanturi 7. Pressostaatti korkeapaine 8. Sähkökotelo 9. Ilmausnippa/vesi 10. Kuivaussuodatin 11. Imukaasuanturi 12. Menovesianturi 13. Paluuanturi 14. Ulkoanturi 12

13 Kuumakaasuanturi 16. Puhallin 17. Sulatusanturi höyrystimessä 18. Puhaltimen anturi 19. Sähkönsyöttö 20. Tiedonsiirto 21. Sähkönsyöttö, tuote 22. Tiedonsiirto, tuote 23. Tiedonsiirto sarjaan kytkeminen 24. Sähkönsyöttö kiertovesipumppu 25. Tiedonsiirto kiertovesipumppu 26. Tyyppikilpi, jossa sarjanumero yms. 27. Kompressorilämmitin 13

14 2.4 Mittapiirustus 406, A B C D E F G H I Ø 28 Ø 28 J K L A kondenssivedenpoistoputki 42 G1-¼" B C I D J E F G L H K 2.5 Kylmäainejärjestelmä Puhallin 2. Höyrystin 3. Ilma 4. Kompressori 5. MP 6. KP 7. 4-tieventtiili 8. Lauhdutin 9. Lämpötila, vesi, lähtö 10. Lämpötila, vesi, tulo 11. Takaiskuventtiili 12. Paisuntaventtiili 13. Kuivaussuodatin 14. Schrader TCE Lämmitys Sulatus 14

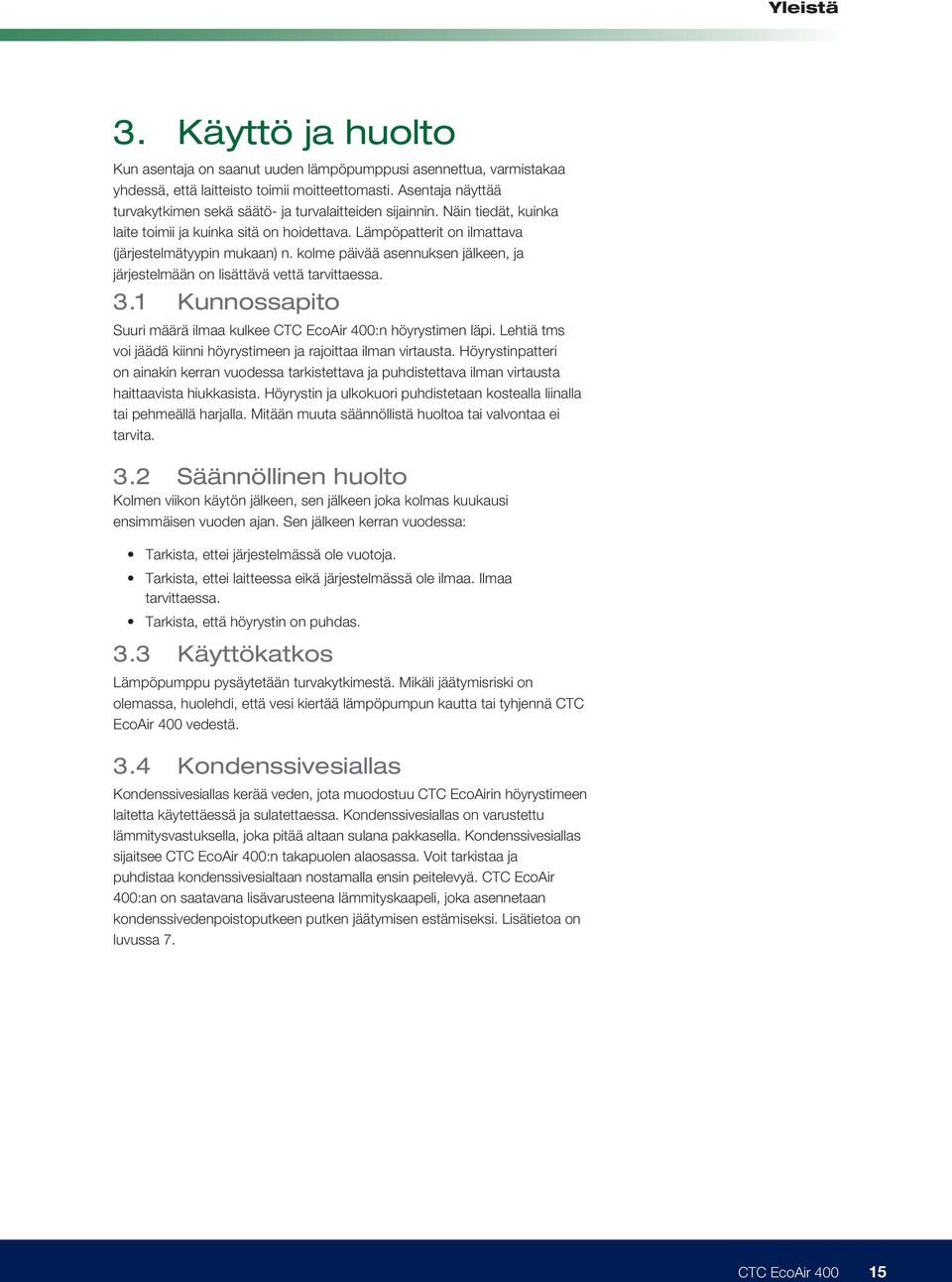

15 3. Käyttö ja huolto Kun asentaja on saanut uuden lämpöpumppusi asennettua, varmistakaa yhdessä, että laitteisto toimii moitteettomasti. Asentaja näyttää turvakytkimen sekä säätö- ja turvalaitteiden sijainnin. Näin tiedät, kuinka laite toimii ja kuinka sitä on hoidettava. Lämpöpatterit on ilmattava (järjestelmätyypin mukaan) n. kolme päivää asennuksen jälkeen, ja järjestelmään on lisättävä vettä tarvittaessa. 3.1 Kunnossapito Suuri määrä ilmaa kulkee :n höyrystimen läpi. Lehtiä tms voi jäädä kiinni höyrystimeen ja rajoittaa ilman virtausta. Höyrystinpatteri on ainakin kerran vuodessa tarkistettava ja puhdistettava ilman virtausta haittaavista hiukkasista. Höyrystin ja ulkokuori puhdistetaan kostealla liinalla tai pehmeällä harjalla. Mitään muuta säännöllistä huoltoa tai valvontaa ei tarvita. 3.2 Säännöllinen huolto Kolmen viikon käytön jälkeen, sen jälkeen joka kolmas kuukausi ensimmäisen vuoden ajan. Sen jälkeen kerran vuodessa: Tarkista, ettei järjestelmässä ole vuotoja. Tarkista, ettei laitteessa eikä järjestelmässä ole ilmaa. Ilmaa tarvittaessa. Tarkista, että höyrystin on puhdas. 3.3 Käyttökatkos Lämpöpumppu pysäytetään turvakytkimestä. Mikäli jäätymisriski on olemassa, huolehdi, että vesi kiertää lämpöpumpun kautta tai tyhjennä CTC EcoAir 400 vedestä. 3.4 Kondenssivesiallas Kondenssivesiallas kerää veden, jota muodostuu CTC EcoAirin höyrystimeen laitetta käytettäessä ja sulatettaessa. Kondenssivesiallas on varustettu lämmitysvastuksella, joka pitää altaan sulana pakkasella. Kondenssivesiallas sijaitsee :n takapuolen alaosassa. Voit tarkistaa ja puhdistaa kondenssivesialtaan nostamalla ensin peitelevyä. CTC EcoAir 400:an on saatavana lisävarusteena lämmityskaapeli, joka asennetaan kondenssivedenpoistoputkeen putken jäätymisen estämiseksi. Lisätietoa on luvussa 7. 15

16 4. Vianetsintä/toimenpiteet on suunniteltu mukavan helppokäyttöiseksi, luotettavaksi ja pitkäikäiseksi. Seuraavassa saat neuvoja mahdollisten toimintahäiriöiden varalta. Ota vian ilmaantuessa aina yhteyttä laitteen asentaneeseen asentajaan. Mikäli asentaja toteaa vian johtuvan materiaali- tai valmistusvirheestä, hän ottaa silloin yhteyden Enertech AB:hen vian syyn selvittämiseksi ja korjaamiseksi. Ilmoita aina laitteen valmistusnumero. 4.1 Ilmaongelmat Jos laitteesta kuuluu soliseva ääni, tarkista ettei järjestelmässä ole ilmaa. Lisää tarvittaessa vettä niin, että oikea paine saavutetaan. Jos ongelma ei poistu, ota yhteyttä asiantuntijaan. 4.2 Hälytykset -lämpöpumpun mahdolliset hälytykset ja ilmoitustekstit näkyvät ohjauslaitteessa. Katso tietoa hälytyksistä ohjauslaitteen oppaasta. 4.3 Vedenkierto ja sulatus Mikäli vedenkierto sisäyksikön ja ulkoyksikön välillä vähenee merkittävästi tai lakkaa kokonaan, korkeapainepressostaatti laukeaa. Syitä tähän voivat olla: vika kiertovesipumpussa / alitehoinen kiertovesipumppu ilma putkistossa tukkeutunut lauhdutin muut veden virtaukseen vaikuttavat esteet Sulatuksen aikana puhallin pysähtyy, mutta kompressori on käynnissä ja sulamisvesi virtaa lämpöpumpun alaosassa olevaan kondenssivesialtaaseen. Sulatuksen loputtua puhallin käynnistyy uudelleen ja aluksi voi matalassa ulkolämpötilassa kondensoituvista vesipisaroista syntyä höyryä. Tämä on täysin normaalia ja kestää vain muutamia sekunteja. Mikäli lämpöpumpun lämmöntuotto on huono, tarkista ettei jäätä ole muodostunut normaalia enempää. Syitä tähän voivat olla: vika sulatusautomatiikassa vähäinen kylmäaineen määrä (vuoto). poikkeukselliset sääolosuhteet. Ota huomioon, että on ulkoilmalämpöpumppu, joka tuottaa vähemmän lämpöä ulkolämpötilan laskiessa, talon lämmöntarpeen samanaikaisesti kasvaessa. Näin ollen nopea ulkolämpötilan lasku saattaa aiheuttaa tunteen, että lämpöpumppu antaa heikosti lämpöä. 16

17 5. Asennus Tämä luku on tarkoitettu asennuksesta tai useammista tärkeistä asennuksista vastaavalle, jotta laite toimisi kiinteistönomistajan toiveiden mukaisesti. Käy kiinteistönomistajan kanssa läpi laitteen toiminnot ja säädöt ja vastaa mahdollisiin kysymyksiin. Sekä asentajan että lämpöpumpun kannalta on hyödyllistä, että laitteen käyttäjä on täysin selvillä sen toiminnasta ja hoidosta. Asennus on tehtävä voimassa olevien rakennusmääräysten mukaisesti. Tuote on liitettävä paisunta-astiaan avoimessa tai suljetussa järjestelmässä. Muista huuhdella lämmitysverkosto puhtaaksi ennen liittämistä. Lämpöpumppu lataa meno-/paluukapasiteetilla lauhduttimen kautta korkeintaan lämpötilassa 65/58 C.! Laite varastoidaan ja kuljetetaan pystyasennossa. Kuljetus Laite puretaan pakkauksestaan vasta asennuspaikalla. Laitetta voidaan siirrellä seuraavilla tavoilla: Haarukkatrukki Nostoliina lavan ympärillä. HUOM! Käytetään ainoastaan laitteen ollessa pakkauksessaan. Pakkauksesta purkaminen Voit purkaa pakkauksen, kun lämpöpumppu seisoo asennuspaikallaan. Tarkista, että laite ei ole vahingoittunut kuljetuksen aikana. Ilmoita kuljetusliikkeelle mahdollisista kuljetuksenaikaisista vahingoista. Tarkista myös, että toimitus on täydellinen, alla olevan luettelon mukainen. Toimitukseen sisältyvät tuotteet: 1 x -ulkoilmalämpöpumppu Maadoitusliitäntä Tiedonsiirtoliitäntä 17

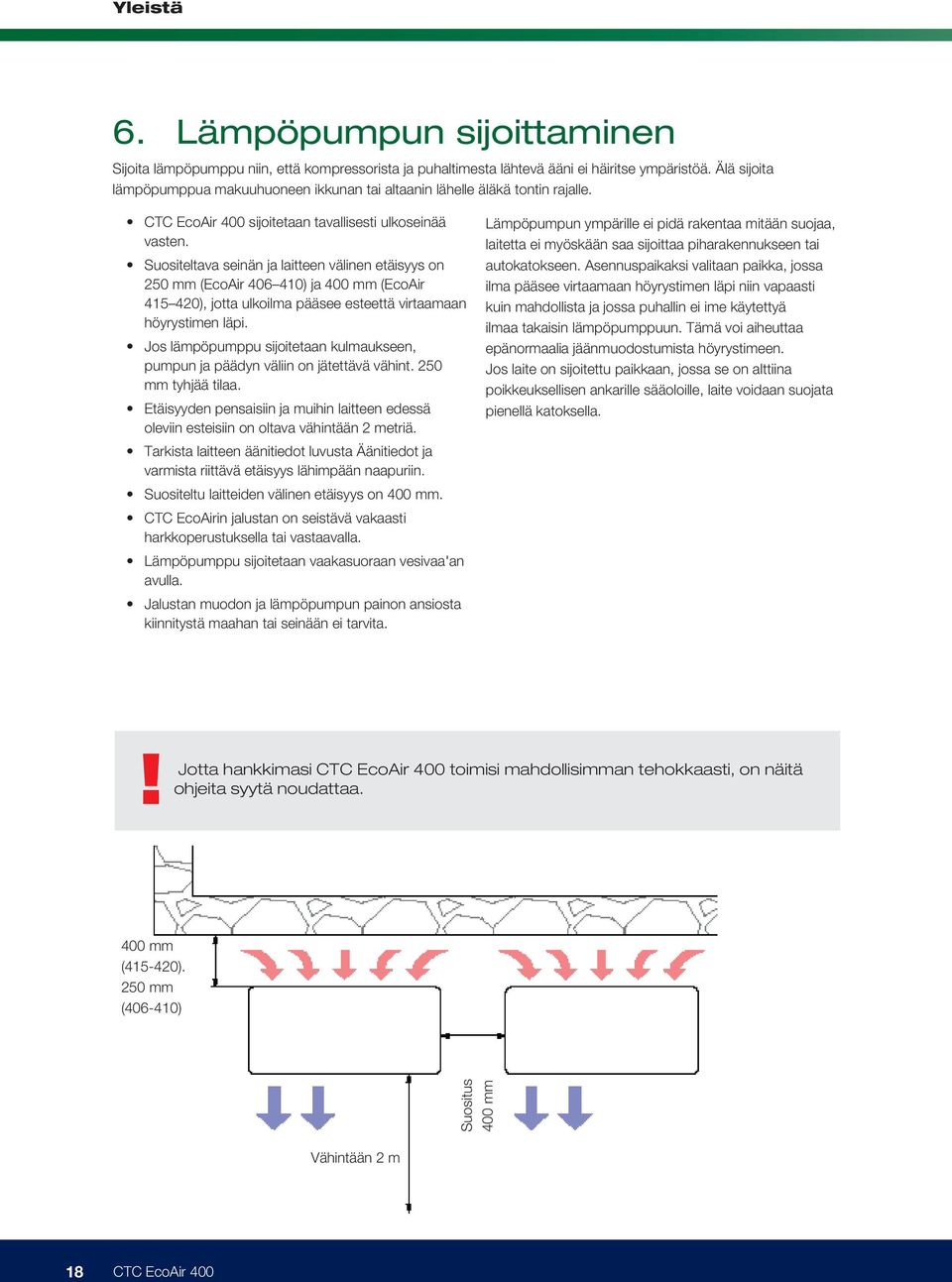

18 6. Lämpöpumpun sijoittaminen Sijoita lämpöpumppu niin, että kompressorista ja puhaltimesta lähtevä ääni ei häiritse ympäristöä. Älä sijoita lämpöpumppua makuuhuoneen ikkunan tai altaanin lähelle äläkä tontin rajalle. sijoitetaan tavallisesti ulkoseinää vasten. Suositeltava seinän ja laitteen välinen etäisyys on 250 mm (EcoAir ) ja 400 mm (EcoAir ), jotta ulkoilma pääsee esteettä virtaamaan höyrystimen läpi. Jos lämpöpumppu sijoitetaan kulmaukseen, pumpun ja päädyn väliin on jätettävä vähint. 250 mm tyhjää tilaa. Etäisyyden pensaisiin ja muihin laitteen edessä oleviin esteisiin on oltava vähintään 2 metriä. Tarkista laitteen äänitiedot luvusta Äänitiedot ja varmista riittävä etäisyys lähimpään naapuriin. Suositeltu laitteiden välinen etäisyys on 400 mm. CTC EcoAirin jalustan on seistävä vakaasti harkkoperustuksella tai vastaavalla. Lämpöpumppu sijoitetaan vaakasuoraan vesivaa'an avulla. Jalustan muodon ja lämpöpumpun painon ansiosta kiinnitystä maahan tai seinään ei tarvita. Lämpöpumpun ympärille ei pidä rakentaa mitään suojaa, laitetta ei myöskään saa sijoittaa piharakennukseen tai autokatokseen. Asennuspaikaksi valitaan paikka, jossa ilma pääsee virtaamaan höyrystimen läpi niin vapaasti kuin mahdollista ja jossa puhallin ei ime käytettyä ilmaa takaisin lämpöpumppuun. Tämä voi aiheuttaa epänormaalia jäänmuodostumista höyrystimeen. Jos laite on sijoitettu paikkaan, jossa se on alttiina poikkeuksellisen ankarille sääoloille, laite voidaan suojata pienellä katoksella.! Jotta hankkimasi toimisi mahdollisimman tehokkaasti, on näitä ohjeita syytä noudattaa. 400 mm ( ). 250 mm ( ) Suositus 400 mm Vähintään 2 m 18

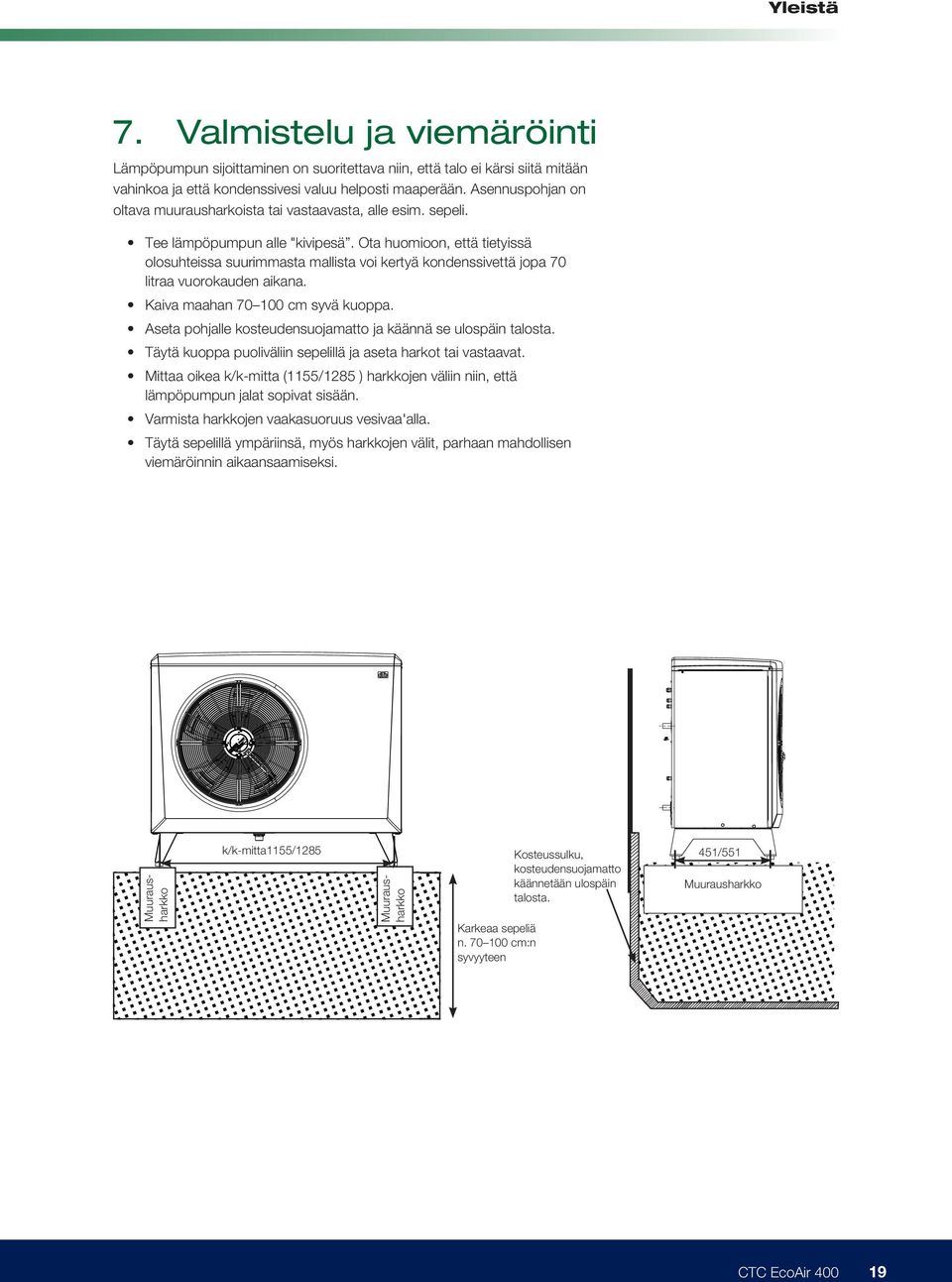

19 7. Valmistelu ja viemäröinti Lämpöpumpun sijoittaminen on suoritettava niin, että talo ei kärsi siitä mitään vahinkoa ja että kondenssivesi valuu helposti maaperään. Asennuspohjan on oltava muurausharkoista tai vastaavasta, alle esim. sepeli. Tee lämpöpumpun alle "kivipesä. Ota huomioon, että tietyissä olosuhteissa suurimmasta mallista voi kertyä kondenssivettä jopa 70 litraa vuorokauden aikana. Kaiva maahan cm syvä kuoppa. Aseta pohjalle kosteudensuojamatto ja käännä se ulospäin talosta. Täytä kuoppa puoliväliin sepelillä ja aseta harkot tai vastaavat. Mittaa oikea k/k-mitta (1155/1285 ) harkkojen väliin niin, että lämpöpumpun jalat sopivat sisään. Varmista harkkojen vaakasuoruus vesivaa'alla. Täytä sepelillä ympäriinsä, myös harkkojen välit, parhaan mahdollisen viemäröinnin aikaansaamiseksi. k/k-mitta1155/1285 Kosteussulku, kosteudensuojamatto 451/ käännetään ulospäin Muurausharkko 1285 talosta. Muurausharkko Muurausharkko Karkeaa sepeliä n cm:n syvyyteen

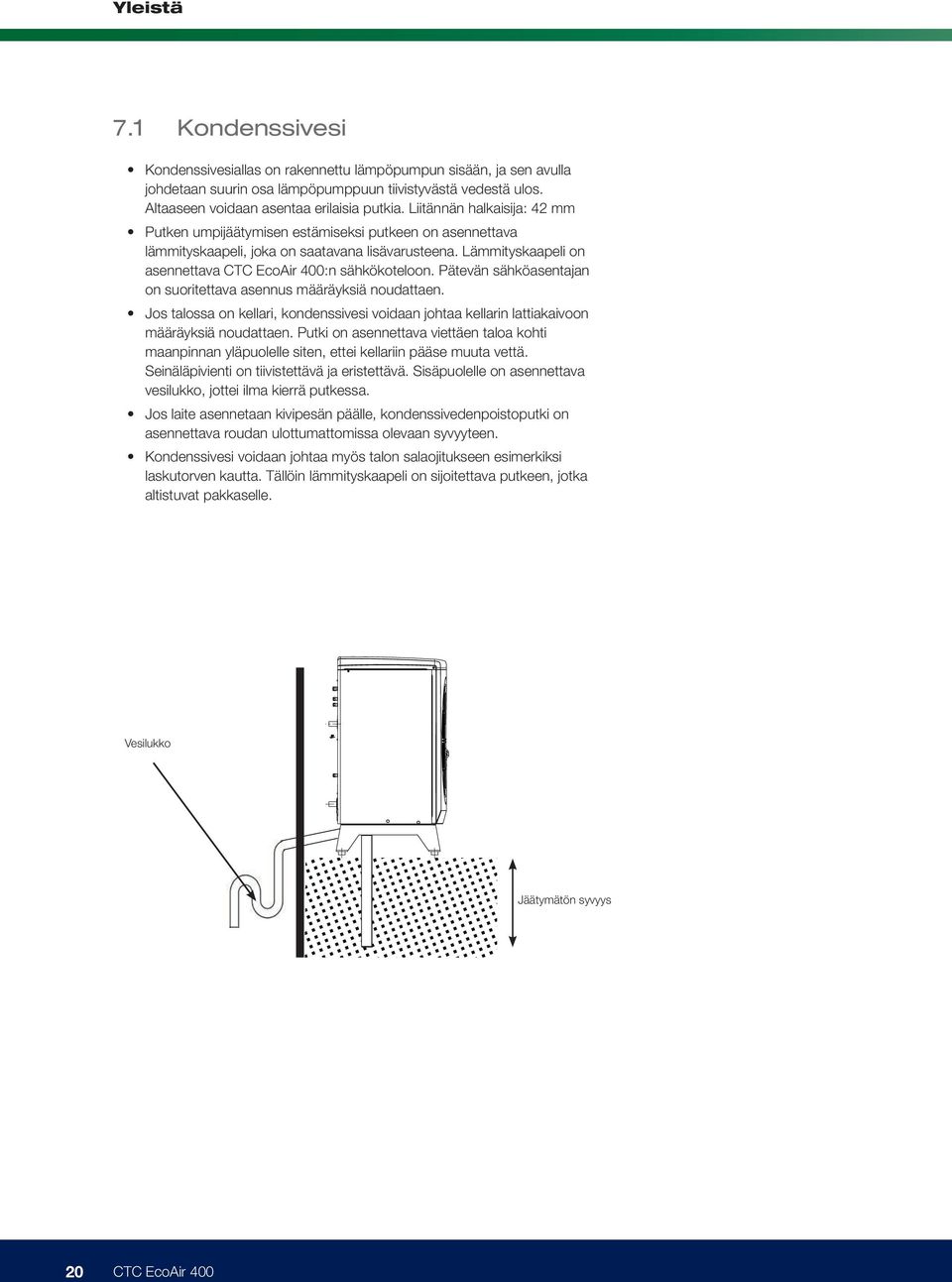

20 7.1 Kondenssivesi Kondenssivesiallas on rakennettu lämpöpumpun sisään, ja sen avulla johdetaan suurin osa lämpöpumppuun tiivistyvästä vedestä ulos. Altaaseen voidaan asentaa erilaisia putkia. Liitännän halkaisija: 42 mm Putken umpijäätymisen estämiseksi putkeen on asennettava lämmityskaapeli, joka on saatavana lisävarusteena. Lämmityskaapeli on asennettava :n sähkökoteloon. Pätevän sähköasentajan on suoritettava asennus määräyksiä noudattaen. Jos talossa on kellari, kondenssivesi voidaan johtaa kellarin lattiakaivoon määräyksiä noudattaen. Putki on asennettava viettäen taloa kohti maanpinnan yläpuolelle siten, ettei kellariin pääse muuta vettä. Seinäläpivienti on tiivistettävä ja eristettävä. Sisäpuolelle on asennettava vesilukko, jottei ilma kierrä putkessa. Jos laite asennetaan kivipesän päälle, kondenssivedenpoistoputki on asennettava roudan ulottumattomissa olevaan syvyyteen. Kondenssivesi voidaan johtaa myös talon salaojitukseen esimerkiksi laskutorven kautta. Tällöin lämmityskaapeli on sijoitettava putkeen, jotka altistuvat pakkaselle. Vesilukko Jäätymätön syvyys

21 8. Putkiasennus Asennus on tehtävä voimassa olevien rakennusmääräysten mukaisesti. Kattila on liitettävä paisunta-astiaan avoimessa tai suljetussa järjestelmässä. Muista huuhdella lämmitysverkosto puhtaaksi ennen liittämistä. 8.1 Putkien liittäminen Lämpöpumppuun vedetään paluuputki vähintään 22 mm:n (malliin ) tai 28 mm:n (malliin ) kupariputkesta. Pitkissä putkivedoissa asentajan täytyy laskea :n suositellun vähimmäisvirtauksen edellyttämä pumpun ja putken koko. Lämpöpumpun ja kattilan välille vedettävässä putkessa ei saa olla kohokohtia. Jos tätä kuitenkaan ei voi välttää, voi ylimpään kohtaan tarvittaessa asentaa automaattisen ilmanpoistimen. Liittäminen lämpöpumppuun tehdään metallivahvisteisella lämmön kestävällä 1 :n letkulla. Letkun on oltava mm pitkä, jotta lämpöpumpun aiheuttama ääni ja mahdollinen tärinä eivät kantautuisi talon sisälle. Ulkona oleva putki on eristettävä vähintään 13 mm paksulla vettä kestävällä eristeellä. Huolehdi siitä, että eristys on tiivis ja että saumat on teipattu tai liimattu kunnolla kiinni. Talon sisällä olevat putket eristetään kattilaan asti vähint. 9 mm paksulla putkieristeellä. Tämä sen vuoksi, että lämpöpumppu pystyisi johtamaan mahdollisimman paljon lämpöä kattilaan tai säiliöön ilman hävikkiä. Laite ilmataan ilmausnipalla ennen lauhdutinta.! Muista huuhdella lämmitysverkosto puhtaaksi ennen liittämistä. Painehäviötaulukko Painehäviö (kpa) EA EA 408 EA 410 EA 415 EA ,1 0,2 0,3 0,4 0,5 0,6 Veden virtaus (l/h) 21

22 8.2 Esimerkkejä putkien liitännöistä EcoAir/EcoZenith i250 L CTC EcoZenith i250 L -mallissa putket on vedetty takaosan oikeaan reunaan lämpöpumpun liitäntää varten. Lämpöpumpun alempi liitäntä yhdistetään oikeanpuoleiseen liitäntään edestäpäin katsottuna veden pumppaamiseksi lämpöpumppuun. Lämpöpumpun ylempi liitäntä yhdistetään vasemmanpuoleiseen liitäntään. 1. Metallivahvisteinen lämmön kestävä diffuusiotiivis vähint. 1 :n letku. Letkun pituus mm ulkona lauhduttimesta. 2. Menevälle (lämmitetty) vedelle ø28 mm:n liitos lauhduttimessa. 3. Tulevalle (kylmä) vedelle ø28 mm:n liitos lauhduttimessa. 4. Talon ulkopuolella oleva vähintään ø22 mm:n kupariputki eristetään 13 mm paksulla eristeellä. 5. Talon sisällä oleva putki eristetään 9 mm:n paksuisella eristeellä 6. ilmanerotin EcoAir/EcoZenith i250 H CTC EcoZenith i250 H -mallissa lämpöpumppu liitetään suoraan latauspumppuun, joka sijaitsee säiliön alla. Lämpöpumpun alempi liitäntä yhdistetään latauspumppuun veden pumppaamiseksi lämpöpumppuun. Lämpöpumpun ylempi liitäntä yhdistetään latauspumpun oikeanpuoleiseen vaihtoventtiiliin.! Parhaan suorituskyvyn saamiseksi on putket sekä ulkona että sisällä eristettävä ohjeiden mukaisesti. 22

23 9. Kiertovesipumppu Kiertovesipumppu valitaan järjestelmätyypin mukaan. Huolehdi, että asennettava kiertovesipumppu on riittävän tehokas niin, että virtaus lämpöpumpulle on riittävä. Kiertovesipumppu voidaan asentaa sisäisesti CTC EcoAir 400 -ulkoilmalämpöpumppuun tai erikseen ohjauslaitteeseen. Sisäinen asennus Jos kiertovesipumppu asennetaan sisäisesti, :n ohjaus säätelee virtausta. :n ohjausjärjestelmä valvoo ja varmistaa, että laite toimii toiminta-alueensa rajoissa. Parhaan toiminnan takaa jompikumpi alla olevista A-luokan kiertovesipumpuista. CTC EcoAir Stratos Tec 25/6 Art nr: CTC EcoAir 410 Stratos Tec 25/7 Art nr: CTC EcoAir Grundfos UPM GEO Art nr: Erillinen asennus Erikseen asennetun kiertovesipumpun on varmistettava oikea virtaus lämpöpumpulle. Säädä lämpötilaero haluamaksesi valitsemalla virtausnopeus kiertovesipumpusta. Tämä jotta oikea lämpötilaero eri ulkolämpötiloissa saadaan aikaan taulukon mukaisesti. Ulkolämpötila ( C) -10 ºC -5 ºC 0 ºC ºC +10 ºC CTC EcoAir 406 CTC EcoAir 408 CTC EcoAir 410 CTC EcoAir 415 CTC EcoAir 420 Menovesiputki 35 C virtaus = 0,21 l/s Menovesiputki 35 C virtaus = 0,27 l/s Menovesiputki 35 C virtaus = 0,39 l/s Menovesiputki 35 C virtaus = 0,55 l/s Menovesiputki 35 C virtaus = 0,64 l/s 4 C 4,5 C 5,5 C 6,5 C 7 C 8 C 4 C 4,5 C 5,5 C 6,5 C 7 C 7,5 C 4 C 5 C 6 C 6,5 C 7 C 8 C 4 C 4,5 C 5,5 C 6,5 C 7 C 7,5 C 4 C 4,5 C 5,5 C 6,5 C 7 C 7,5 C Joissain CTC EcoLogiciin liitetyissä järjestelmissä koko lämmitysverkoston virtauksen on kuljettava lämpöpumpun läpi, jolloin pumppu on mitoitettava koko järjestelmän virtauksen mukaan. Jotta laite toimisi luotettavasti ei seuraavia virtaamia saa alittaa: CTC EcoAir 406: 760 l/h CTC EcoAir 415: l/h CTC EcoAir 408: 960 l/h CTC EcoAir 420: l/h CTC EcoAir 410: l/h Tämä tekee n.: 7 C lämpötilaero + 7 C:n ulkolämpötilassa ja 35 C:n menoveden lämpötilassa 23

24 9.1 Ohjaus/sähkönsyöttö CTC EcoZenith i550 Pro Kiertovesipumppu saa virran CTC EcoZenith i550pro -laitteesta, jonka kautta sitä myös ohjataan. Lisätietoja on vastaavassa tuoteoppaassa. CTC EcoZenith i250 Kiertovesipumppu asennetaan CTC EcoZenith i250:een tehtaalla. Ohjaus ja virransyöttö tapahtuvat laitteesta. Lisätietoja on vastaavassa tuoteoppaassa. CTC EcoLogic PRO CTC EcoLogic PRO -laitteeseen voidaan liittää enintään 10 lämpöpumppua. Lämpöpumppujen 1 ja 2 kiertovesipumput voidaan tällöin liittää CTC EcoLogic PRO -laitteeseen. Lämpöpumppujen 3 10 kiertovesipumppu voidaan liittää -ulkoilmalämpöpumppuun. CTC EcoLogic v3 Kiertovesipumppu (ei virtausohjattu) liitetään CTC EcoLogic v3 -laitteeseen. CTC EcoZenith v3 Käytä 0 10 V:n CTC-pumppua tai virtausohjaamatonta pumppua ja liitä CTC EcoZenith -laitteeseen. CTC EcoEl v3 Kiertovesipumppu (ei virtausohjattu) liitetään CTC EcoEl v3 -laitteeseen. Itsenäinen tila Kiertovesipumppu liitetään -laitteeseen, ja sitä ohjataan CTC Basic Display -laitteen avulla. 9.2 Toiminta-alue :n ohjausjärjestelmä valvoo ja varmistaa, että laite toimii toiminta-alueensa rajoissa. framl.temp ute temp 24

25 10. Yleinen toiminnan kuvaus 10.1 Sulatus on varustettu kuumakaasusulatuksella. Lämpöpumppu tarkkailee jatkuvasti lämpötilaa ja käynnistää sulatuksen tarvittaessa automaattisesti, jolloin puhallin pysähtyy, nelitieventtiili kääntää suuntaa ja kuumakaasu virtaa höyrystimeen. Kuuluu pihahtava ääni, ja höyrystimestä virtaa ulos vettä. Kun laite on sulanut, puhallin käynnistyy, kuumakaasu virtaa lauhduttimeen ja lämpöpumppu palaa takaisin normaalikäynnille Puhallin Puhallin käynnistyy 15 sekuntia ennen kompressorin käynnistymistä ja jatkaa käymistä, kunnes kompressori pysähtyy. Sulatuksen aikana puhallin on pysähdyksissä ja käynnistyy taas ensimmäisenä, kun sulatus on valmis Latauspumppu/kiertovesipumppu Latauspumppu kuljettaa -ulkoilmalämpöpumpulle vettä. Jos ulkolämpötila on alle +2 C, latauspumppu käy koko ajan jäätymisen estämiseksi. Jos laite on asennettu sähkökatkoksille alttiiseen järjestelmään, on aiheellista varustaa latauspumppu hätävirta-agregaatilla tai asentaa mekaaninen jäätymissuoja. / perusohjaus (lisävaruste) Perusohjaukseen käytetään PVM-pumppua, kuten latauspumppua. Latauspumppu liitetään CTC EcoAiriin, joka ohjaa pumppua. Latauspumppu voidaan myös kytkeä jatkuvaan vakiojännitteeseen. Silloin pumppua käytetään manuaalisesti säädettävillä nopeuksilla. 25

26 ump- 11. Sähköasennus Lämpöpumpun asennus- ja kytkentätyöt saa suorittaa vain valtuutettu sähköasentaja. Kaikki johdotukset on tehtävä voimassa olevien säännösten mukaisesti. Tiedonsiirtokaapelina käytetään suojattua 4-johtimista LiYCY (TP) -kaapelia, jonka tietoa siirtävät johtimet ovat kierteiset. Saatavana lisävarusteena. Pituudet 5 ja 10 metriä. Jonkin toisen kaapelin käyttäminen voi merkitä sitä, että johtimien värit eivät täsmää. Siksi on tarkistettava, että laitteen 1 tietynvärinen johdin voidaan kytkeä samaan väriin laitteessa 2. Väärän kaapelin käyttäminen voi myös altistaa laitteen häiriöille. Viimeisen lämpöpumpun tiedonsiirtotuloliitäntä 11.1 Kytkennän tiedonsiirto Suojus Vihreä Valkoinen Ruskea Ruskea Valkoinen Vihreä 11.2 Lämpöpumppujen sarjaan kytkeminen Sarjan viimeisen lämpöpumpun tiedonsiirtokaapelin suojus on maadoitettava (katso Suojattu tiedonsiirto). Lisäksi lämpöpumppu on terminoitava (katso Terminoitu tila). 26

27 Suojattu tiedonsiirto (harmaa liitin) Jumpperi (5), joka on ohjauksen kytkentäalustan paikan 4 ja vahvavirran kytkentäalustan suojamaadoituksen (PE) välissä, on irrotettava kaikista sarjaan kytketyistä lämpöpumpuista viimeistä lukuun ottamatta ja korvattava (ohjauksen kytkentäalustan paikassa 4) suojuksella, joka kytketään edelleen seuraavaan lämpöpumppuun. Sarjan lämpöpumppu Sarjan viimeinen lämpöpumppu Tiedonsiirron tulo Tiedonsiirtoliitäntä seuraavaan lämpöpumppuun Suojus Viimeisen lämpöpumpun tiedonsiirtotuloliitäntä Suojus Vihreä Valkoinen Ruskea Vihreä Valkoinen Ruskea Suojus Vihreä Valkoinen Ruskea Ruskea Valkoinen Vihreä Ruskea Valkoinen Vihreä Terminoitu tila Lämpöpumppua asennettaessa vaihtokytkin 2 asetetaan asentoon OFF. Sarjan viimeinen lämpöpumppu on terminoitava. Varmista, että terminoitavan lämpöpumpun vaihtokytkin 2 on ON-asennossa ja että muut lämpöpumput ovat OFF-asennossa. ON ON ON 1 2 ON ON 1 2 ON

28 11.3 CTC Basic Display (lisävaruste) Lämpöpumppua voidaan käyttää ilman ohjaavaa järjestelmää (itsenäisenä), mutta tällöin sitä on käytettävä CTC Basic Display -lisävarusteen kanssa. Tässä tapauksessa -laitetta voidaan ohjata vakiopaluulämpötilalla tai termostaattiohjauksella. Katso lisätietoja CTC Basic Display -laitteen oppaasta Kytkeminen CTC Basic Display -kytkentä (lisävaruste) ON ON CTC Basic Display (lisävaruste) ON ON ON 11.4 Hälytyksen lähtö ON 1 2 -ulkoilmalämpöpumppu on varustettu potentiaalittomalla hälytyksen lähdöllä, joka aktivoituu, jos jokin lämpöpumpun hälytys on aktiivinen. Tämä lähtö voidaan kytkeä enintään seuraavaan kuormaan: 1 A 250 V AC. Lisäksi on käytettävä ulkoista sulaketta. Tämän lähdön kytkentään on käytettävä jännitteelle 230 V AC hyväksyttyä kaapelia kytkettävästä kuormasta riippumatta. Sähkökaaviossa on lisätietoja kytkennästä CTC Basic -näyttö aktivoidaan lämpöpumpun ohjausta varten asettamalla vaihtokytkin 1 asentoon ON. ON RS485 TX RS485 RX COM TX COM RX Detaljbild från elschema Sähköasennus: 400 V 3N~ Sähkönsyöttö, musta liitin on kytkettävä sähköverkkoon (400 V 3N~ 50 Hz) ja maadoitettava. Ryhmäsulakkeen vähimmäiskoko ilmoitetaan teknisissä tiedoissa. Suositeltu kaapeli: ( ) 400V 3N~ Ölflex 110 musta 56 1,5. Suositeltu kaapeli: ( ) 400V 3N~ Ölflex 110 musta 56 2,5. Turvakytkin Ensimmäiseksi asennetaan moninapainen turvakytkin, joka varmistaa irrottamisen kaikista virranlähteistä. 28

29 11.6 Sähköasennus: 230 V 1N~ Sähkönsyöttö, musta liitin on kytkettävä sähköverkkoon (230V 1N~ 50 Hz) ja maadoitettava. Ryhmäsulakkeen vähimmäiskoko ilmoitetaan teknisissä tiedoissa. Suositeltu kaapeli: 230V 1N~ Ölflex 110 musta 3G4.0. Turvakytkin Ensimmäiseksi asennetaan moninapainen turvakytkin, joka varmistaa irrottamisen kaikista virranlähteistä Kytkentä mukana tulevilla liittimillä Suosittelemme, että vedätte kaapelin jännityksenpoiston läpi, ennen kuin yhdistät johtimet. Jännityksenpoisto voidaan asentaa myös jälkikäteen. (Ks. kuva 1) a. Kuori ulkovaippaa 55 mm b. Kuori johtoa 9 mm c. Kuori suojamaadoitusjohtoa 7 mm Avaa kytkentäalusta painamalla ruuvimeisseli (pään leveys 2,5 mm) kytkentäalustaan. Yhdistä kuoritut johdot ilmoitettuun paikkaan. Varmista, että ainoastaan johtojen kuorittu osa on kosketuksissa jännitteeseen kytkentäalustassa, EI SÄHKÖNERISTETTÄ (katso kuvat 2 ja 3). Yhdistä liitin ja jännitteenpoistin. Merkintä TOP pitää olla näkyvissä sekä liittimessä että jännitteenpoistimessa (katso kuva 4). Paina jännitteenpoistin ja liitin yhteen. Aseta haluttu jännitteenpoisto kiristämällä ruuvia (katso kuva 5)
