1 Pos: 2 /#Neustruktur#/Online-Dokumentation (+KNX)/Titelblätter/Waechter/Titelblatt @ 1 === Ende der Liste für Textmarke Cover === Rev Busch-Wächter IP-huoltokäsilähetin

2 Pos: 4 /#Neustruktur#/Online-Dokumentation (+KNX)/Inhaltsverzeichnis (--> Für alle Dokumente @ 1 === Ende der Liste für Textmarke TOC === Busch-Wächter 1 Määräysten mukainen käyttö Ympäristö Rakenne ja toiminta Toiminta- ja varusteluominaisuudet Yhdistelymahdollisuudet Käyttö Näyttöalue Huoltoalue Navigointialue Toiminta-alue Tekniset tiedot Käyttöönotto Poista suojakalvo Laitteen opettaminen Huolto Käsilähettimen paristonvaihto

3 Pos: 8.2 /#Neustruktur#/Online-Dokumentation (+KNX)/Sicherheitshinweise und Hinweise (--> Für alle Dokumente <--)/Hinweise - Umwelt/Hinweis - Umwelt - Hinweis Elektrogeräte mit @ 1 Pos: 9 /#Neustruktur#/Online-Dokumentation (+KNX)/Steuermodule - Online-Dokumentation (--> Für alle Dokumente <--)/ Seitenumbruch @ 1 Busch-Wächter Määräysten mukainen käyttö Pos: 6 /#Neustruktur#/Online-Dokumentation (+KNX)/Überschriften (--> Für alle Dokumente <--)/1. Ebene/A - F/Bestimmungsgemäßer Määräysten mukainen käyttö Pos: 7 /#Neustruktur#/Online-Dokumentation (+KNX)/Bestimmungsgemäßer Gebrauch (--> Für alle Dokumente <--)/Busch-Dimmer/Bestimmungsgemäßer @ 1 Laite on tarkoitettu ainoastaan luvussa Rakenne ja toiminta kuvattuun käyttöön toimitukseen sisältyviä ja hyväksyttyjä komponenttejä käyttäen. Pos: 8.1 /#Neustruktur#/Online-Dokumentation (+KNX)/Überschriften (--> Für alle Dokumente <--)/1. Ebene/U Ympäristö Muista suojella ympäristöä! Käytettyjä sähkö- ja elektroniikkalaitteita ei saa hävittää kotitalousjätteiden seassa. Laitteessa on tärkeitä raaka-aineita, joita voi käyttää uudelleen. Laite on siksi luovutettava asianmukaiseen vastaanottopisteeseen. Paristoja ei saa hävittää kotitalousjätteiden seassa. Vie käytetyt paristot keräyspisteisiin kierrätystä varten. Paristoille tarkoitettuja keräyslaatikoita on useissa myymälöissä. Pos: 8.3 /#Neustruktur#/Online-Dokumentation (+KNX)/Sicherheitshinweise und Hinweise (--> Für alle Dokumente <--)/Hinweise/Hinweis - Umwelt - Entsorgung @ 1 Kaikki pakkausmateriaalit ja laitteet ovat varustettu asianmukaista hävittämistä koskevilla merkinnöillä ja tarkastussineteillä. Pakkausmateriaalit ja sähkölaitteet ja/tai niiden osat on aina vietävä asianmukaiseen keräyspisteeseen tai hävitettävä valtuutetun jätehuoltoyrityksen kautta. Tuotteet vastaavat lakisääteisiä määräyksiä, erityisesti sähkö- ja elektroniikkalaitelakia ja REACH-säädöstä. (EU-direktiivi 2002/96/EY WEEE ja 2002/95/EY RoHS) (EU-REACH-säädös ja laki säädöksen noudattamisesta (EY) nro. 1907/2006)

4 Pos: 11 /#Neustruktur#/Online-Dokumentation (+KNX)/Aufbau und Funktion/Waechter/Funktionen Pos: 13 /#Neustruktur#/Online-Dokumentation (+KNX)/Aufbau und Funktion/Waechter/Ausstattungsmerkmale Pos: 14 /#Neustruktur#/Online-Dokumentation (+KNX)/Steuermodule - Online-Dokumentation (--> Für alle Dokumente <--)/ Seitenumbruch 1 Busch-Wächter Rakenne ja toiminta Pos: 10 /#Neustruktur#/Online-Dokumentation (+KNX)/Überschriften (--> Für alle Dokumente <--)/1. Ebene/A - F/Aufbau und Rakenne ja toiminta IP-huoltokäsilähetin on kehitetty erityisesti asiakkaan luona tapahtuvaa Busch-Wächter -liikeilmaisimen käyttöönottoa varten. Se auttaa sähköalan ammattilaista kaikkien toimintojen, testikäytön sekä reagointikäyttäytymisen helpossa kauko-ohjauksessa ja asetusten tekemisessä. IP-käsilähetintä käytetään Busch-Wächter -laitteiden asetusten tekemiseen. IP-käsilähetintä voi käyttää ainoastaan mallien 110 MasterLINE ja 220 / 280 MasterLINE Busch- Wächter-liikeilmaisinten kanssa. Pos: 12 /#Neustruktur#/Online-Dokumentation (+KNX)/Überschriften (--> Für alle Dokumente <--)/2. Ebene/A - F/Funktions- und Toiminta- ja varusteluominaisuudet Busch-Wächter MasterLINE Mahdollisuus 1 Jälkikäyntiaika, valokytkentäkynnys ja herkkyys 2 Sillä hetkellä tallennettuna olevien arvojen / asetusten näytöt 3 2-aluekäyttö 4 Synkronikäyttö 5 Dynaaminen pakkopoiskytkentä 6 Jatkuva valo Busch-Wächter 220 MasterLINE premium: Mahdollisuus 1 Hämäräkytkinkäyttö IP-huoltokäsilähettimen kantama on enintään 6 m

5 Pos: 16 /#Neustruktur#/Online-Dokumentation (+KNX)/Kombinationsmöglichkeiten/Waechter/Kombinationsmöglichkeiten Pos: 17 /#Neustruktur#/Online-Dokumentation (+KNX)/Steuermodule - Online-Dokumentation (--> Für alle Dokumente <--)/ Seitenumbruch 1 Busch-Wächter Rakenne ja toiminta Pos: 15 /#Neustruktur#/Online-Dokumentation (+KNX)/Überschriften (--> Für alle Dokumente <--)/2. Ebene/G Yhdistelymahdollisuudet X MasterLINE X MasterLINE

6 Pos: 19 /#Neustruktur#/Online-Dokumentation (+KNX)/Bedienung/Waechter/Bedienung Busch-Wächter Käyttö Pos: 18 /#Neustruktur#/Online-Dokumentation (+KNX)/Überschriften (--> Für alle Dokumente <--)/1. Ebene/A Käyttö Zeit Helligkeit Empfindlichkeit 10 Sek MIN OFF ON 1 Min 5 Min NORMAL MAX Zonen OFF ON Synchron OFF ON 1 3 Min OFF ON Reset Test OFF Test ON 2 OK 3 OFF LUX Memo ON OFF ON 4 4h Auto 4h Kuva 1: Käyttöalueet IP-huoltokäsilähettimen käyttöpinta on jaoteltu neljään eri alueeseen. Nro 1 Näyttöalue Tällä alueella näytetään Busch-Wächter -laitteen sillä hetkellä asetettuna olevat toiminnot. 2 Huoltoalue Valitut toiminnot lähetetään tällä alueella. IP-huoltokäsilähettimen asetukset kysellään tällä alueella. 3 Navigointialue Toiminnot lähetetään tällä alueella. Asetusarvot lähetetään tällä alueella. 4 Toiminta-alue Loppuasiakkaan käsilähettimen toiminnot ovat saatavilla tällä alueella

7 Busch-Wächter Käyttö 4.1 Näyttöalue 5 Zeit Empfindlichkeit 10 Sek 1 Min 5 Min 3 Min Kuva 2: Näyttöalue Nro 1 Kytke tällä alueella valaistuksen päällekytkentäaika ja lyhytaikaimpulssi. 2 Kytke kirkkauden raja-arvo kyseisellä alueella. Kytkentä pimeällä (0,2 luksia) Kytkentä hämärällä (3 luksia) Kytkentä hämärällä (6 / 7 luksia) Kytkentä hämärällä (15 / 20 luksia) Päiväkäyttö (>350 luksia) 3 Säädä liikeanturin herkkyys kyseisellä alueella Alhaisempi herkkyys tarvitaan esim. häiriöympäristöissä (puita / pensaita havaintoalueella) tai yliulottuma-alueilla. 4 Kytke lisätoiminnot tältä alueelta päälle ja pois. Dynaaminen pakkopoiskytkentä vain mallissa 220 MasterLINE Premium Zonen Synchron 5 Lähetys-LEDin näyttö Havaintoalueiden 1 ja 2 erottaminen Releiden 1 ja 2 synkronikäyttö Hämäräkytkinkäyttö, rele

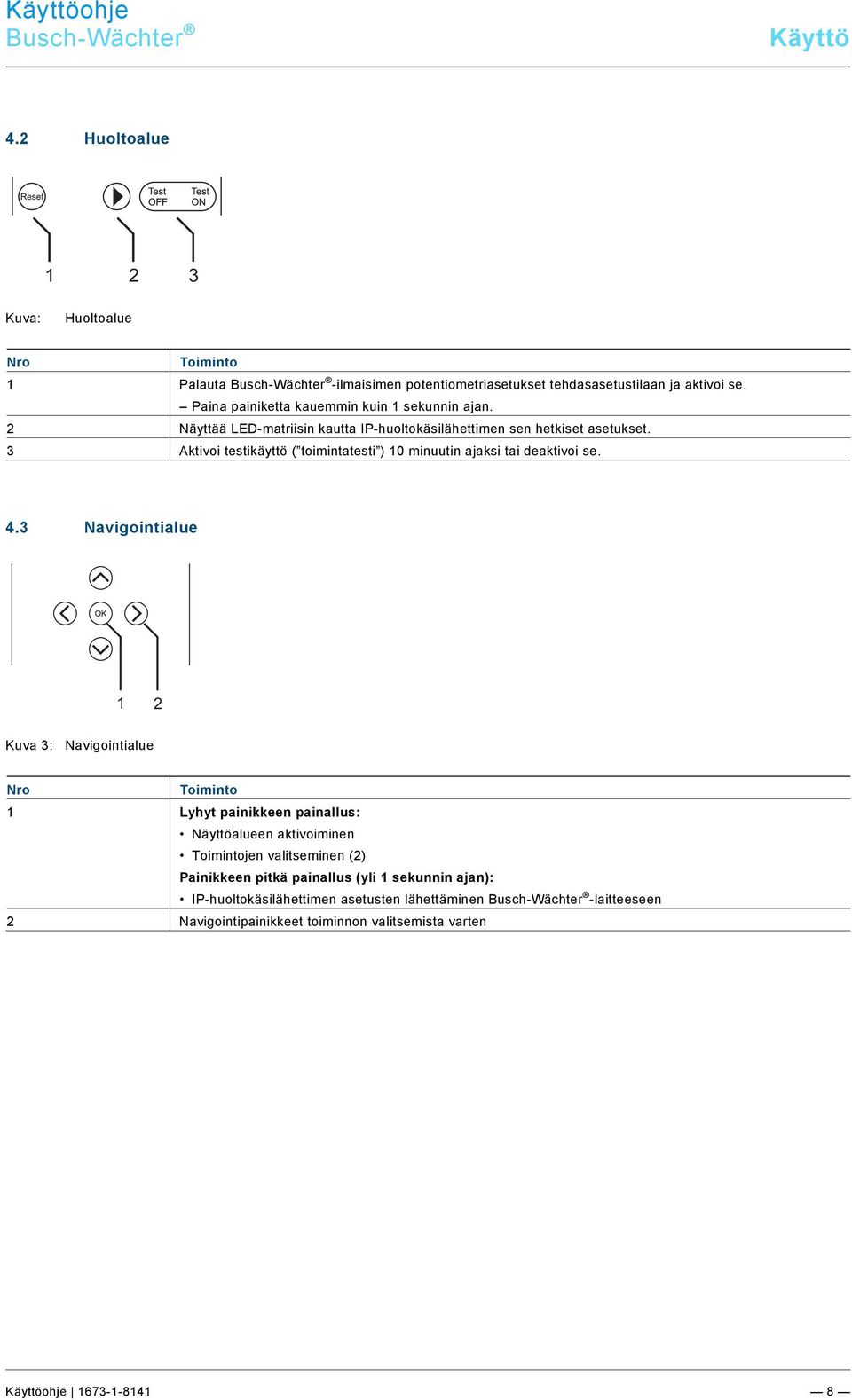

8 Busch-Wächter Käyttö 4.2 Huoltoalue Kuva: Huoltoalue Nro 1 Palauta Busch-Wächter -ilmaisimen potentiometriasetukset tehdasasetustilaan ja aktivoi se. Paina painiketta kauemmin kuin 1 sekunnin ajan. 2 Näyttää LED-matriisin kautta IP-huoltokäsilähettimen sen hetkiset asetukset. 3 Aktivoi testikäyttö ( toimintatesti ) 10 minuutin ajaksi tai deaktivoi se. 4.3 Navigointialue 1 2 Kuva 3: Navigointialue Nro 1 Lyhyt painikkeen painallus: Näyttöalueen aktivoiminen jen valitseminen (2) Painikkeen pitkä painallus (yli 1 sekunnin ajan): IP-huoltokäsilähettimen asetusten lähettäminen Busch-Wächter -laitteeseen 2 Navigointipainikkeet toiminnon valitsemista varten

9 Pos: 20 /#Neustruktur#/Online-Dokumentation (+KNX)/Steuermodule - Online-Dokumentation (--> Für alle Dokumente <--)/ Seitenumbruch 1 Busch-Wächter Käyttö 4.4 Toiminta-alue h 4h 7 Kuva 4: Toiminta-alue Nro 1 Valoisuuden raja-arvon palauttaminen laitteen potentiometrin asetusten mukaiseksi. 2 Sen hetkisen kirkkauden asettaminen valoisuuden raja-arvoksi. 3 Läsnäolosimulaation poiskytkeminen. 4 Läsnäolosimulaation päällekytkeminen. Jatkuva valaistus hämärän ja 22:30 MEZ tai 23:30 MESZ välillä. Sen jälkeen liiketunnistus. 5 Valon kytkeminen pois 4 tunnin ajaksi (ei liiketunnistusta) 6 Valon kytkeminen päälle 4 tunnin ajaksi (ei liiketunnistusta) 7 Automaattisen liiketunnistuksen ja 4-tunninvalon päälle/pois deaktivointi

10 Pos: 22 /#Neustruktur#/Online-Dokumentation (+KNX)/Technische Daten/Waechter/Technische Daten Pos: 23 /#Neustruktur#/Online-Dokumentation (+KNX)/Steuermodule - Online-Dokumentation (--> Für alle Dokumente <--)/ Seitenumbruch 1 Busch-Wächter Tekniset tiedot Pos: 21 /#Neustruktur#/Online-Dokumentation (+KNX)/Überschriften (--> Für alle Dokumente <--)/1. Ebene/S - T/Technische Tekniset tiedot Nimike Arvo Paristojännite 3 V DC Paristotyyppi CR 2025 Paristojen elinikä n. 2 vuotta Horisontaalinen havaintoalue (kantama) Busch-Wächter 220/280 MasterLINE enintään 6 m Busch-Wächter 110 MasterLIN enintään 2 m Käyttölämpötila 0 C 45 C Kotelointiluokka IP

11 === Ende der Liste für Textmarke Content === Busch-Wächter Käyttöönotto Pos: 24 /#Neustruktur#/Online-Dokumentation (+KNX)/Überschriften (--> Für alle Dokumente <--)/1. Ebene/G Käyttöönotto Pos: 25 /#Neustruktur#/Online-Dokumentation (+KNX)/Inbetriebnahme/Waechter/Inbetriebnahme Poista suojakalvo Kuva 5: Pariston suojakalvo 1. Poista pariston suojakalvo ennen käyttöönottoa. 6.2 Laitteen opettaminen Kuva 6: Kauko-ohjaus 2. Paina 10 minuutin sisällä Busch-Wächter -laitteen virransyötön kytkemisestä kauko-ohjaimen AUTO - painiketta vähintään kolmen sekunnin ajan. Busch-Wächter -laitteen on oltava jännitteettömässä tilassa vähintään 30 sekunnin ajan. Kauko-ohjain luo silloin automaattisesti yhteyden Busch-Wächter -laitteeseen, joka alkaa vilkkumaan, mikäli yhteyden luonti onnistui. Toista työvaiheet enintään 9 lisäkauko-ohjaimen opetusta varten. Pos: 26 /#Neustruktur#/Online-Dokumentation (+KNX)/Überschriften (--> Für alle Dokumente <--)/1. Ebene/U Huolto Pos: 27 /#Neustruktur#/Online-Dokumentation (+KNX)/Wartung/Waechter/Wartung Käsilähettimen paristonvaihto + CR 2025 Kuva 7: Pariston vaihtaminen 1. Vedä paristoalusta kauko-ohjaimesta. 2. Aseta uusi tyypin 2025 paristo sisään. Pariston plusnavan (+) on oltava ylhäällä. 3. Työnnä paristoalusta jälleen takaisin laitteeseen
