1 Pos: 2 /#Neustruktur#/Online-Dokumentation (+KNX)/Titelblätter/AudioVideo/Titelblatt @ 1 === Ende der Liste für Textmarke Cover === Rev Busch-AudioWorld REG-verkkolaite Busch-AudioWorld

2 Pos: 4 /#Neustruktur#/Online-Dokumentation (+KNX)/Inhaltsverzeichnis (--> Für alle Dokumente @ 1 === Ende der Liste für Textmarke TOC === Busch-AudioWorld 1 Turvallisuus Määräysten mukainen käyttö Ympäristö Tekniset tiedot Rakenne ja toiminta Toiminta- ja varusteluominaisuudet Yhdistelymahdollisuudet Asennus ja sähköliitäntä Asentajaa koskevat vaatimukset Yleisiä asennusohjeita Asennus Sähköliitäntä Liittimet ja LED-näytöt Asennus- / liitäntämahdollisuudet

3 Pos: 7 /#Neustruktur#/Online-Dokumentation (+KNX)/Sicherheitshinweise und Hinweise (--> Für alle Dokumente <--)/Warnhinweise/Sicherheit @ 1 Pos: 10.2 /#Neustruktur#/Online-Dokumentation (+KNX)/Sicherheitshinweise und Hinweise (--> Für alle Dokumente <--)/Hinweise - Umwelt/Hinweis - Umwelt - Hinweis @ 1 Pos: 11 /#Neustruktur#/Online-Dokumentation (+KNX)/Steuermodule - Online-Dokumentation (--> Für alle Dokumente <--)/ Seitenumbruch @ 1 Busch-AudioWorld Turvallisuus Pos: 6 /#Neustruktur#/Online-Dokumentation (+KNX)/Überschriften (--> Für alle Dokumente <--)/1. Ebene/S Turvallisuus Varoitus Sähköinen jännite! 230 voltin sähköisen jännitteen aiheuttama hengen- ja palovaara. 230 voltin sähköverkkoon kohdistuvia töitä saavat suorittaa vain valtuutetut sähköalan ammattilaiset! Verkkojännite on katkaistava ennen asennusta / purkamista!! Pos: 8 /#Neustruktur#/Online-Dokumentation (+KNX)/Überschriften (--> Für alle Dokumente <--)/1. Ebene/A - F/Bestimmungsgemäßer Määräysten mukainen käyttö Pos: 9 /#Neustruktur#/Online-Dokumentation (+KNX)/Bestimmungsgemäßer Gebrauch/AudioVideo/Bestimmungsgemaesser Gebrauch - Audio @ 1 Laite on osa Busch-AudioWorld -järjestelmää ja se on tarkoitettu ainoastaan luvussa Rakenne ja toiminta kuvattuun käyttöön toimitukseen sisältyviä ja hyväksyttyä komponentteja käyttäen. Laitteen saa asentaa vain kuiviin sisätiloihin. Pos: 10.1 /#Neustruktur#/Online-Dokumentation (+KNX)/Überschriften (--> Für alle Dokumente <--)/2. Ebene/U Ympäristö Muista suojella ympäristöä! Käytettyjä sähkö- ja elektroniikkalaitteita ei saa hävittää kotitalousjätteiden seassa. Laitteessa on tärkeitä raaka-aineita, joita voi käyttää uudelleen. Laite on siksi luovutettava asianmukaiseen vastaanottopisteeseen. Pos: 10.3 /#Neustruktur#/Online-Dokumentation (+KNX)/Sicherheitshinweise und Hinweise (--> Für alle Dokumente <--)/Hinweise - Umwelt/Hinweis - Umwelt - Entsorgung @ 1 Kaikki pakkausmateriaalit ja laitteet ovat varustettu asianmukaista hävittämistä koskevilla merkinnöillä ja tarkastussineteillä. Pakkausmateriaalit ja sähkölaitteet ja/tai niiden osat on aina vietävä asianmukaiseen keräyspisteeseen tai hävitettävä valtuutetun jätehuoltoyrityksen kautta. Tuotteet vastaavat lakisääteisiä määräyksiä, erityisesti sähkö- ja elektroniikkalaitelakia ja REACH-säädöstä. (EU-direktiivi 2002/96/EY WEEE ja 2002/95/EY RoHS) (EU-REACH-säädös ja laki säädöksen noudattamisesta (EY) nro. 1907/2006)

4 Pos: 13 /#Neustruktur#/Online-Dokumentation (+KNX)/Technische Daten/AudioVideo/Technische Daten - @ 1 Pos: 16 /#Neustruktur#/Online-Dokumentation (+KNX)/Aufbau und Funktion/Audio/Funktionen - @ 1 Pos: 17 /#Neustruktur#/Online-Dokumentation (+KNX)/Steuermodule - Online-Dokumentation (--> Für alle Dokumente <--)/ Seitenumbruch @ 1 Busch-AudioWorld Tekniset tiedot Pos: 12 /#Neustruktur#/Online-Dokumentation (+KNX)/Überschriften (--> Für alle Dokumente <--)/1. Ebene/S - T/Technische Tekniset tiedot Nimike Arvo Käyttöjännite 230 V AC, ±10 %, 50 / 60 Hz Syöttövirta 1,5 A, 15 V DC, SELV Asennustapa DIN-kisko: (VDE 50022) Kotelointiluokka IP 20 Lämpötila-alue 5 C 40 C Mitat 7 TE à 18 mm Johtotyyppi J-Y(ST)Y n x 2 x 0,8 Pos: 14 /#Neustruktur#/Online-Dokumentation (+KNX)/Überschriften (--> Für alle Dokumente <--)/1. Ebene/A - F/Aufbau und Rakenne ja toiminta Pos: 15 /#Neustruktur#/Online-Dokumentation (+KNX)/Überschriften (--> Für alle Dokumente <--)/2. Ebene/A - F/Funktions- und Toiminta- ja varusteluominaisuudet Verkkolaite vahvistinyksiköiden maksimilukumäärän laajentamiseksi yhdessä keskuksessa 5 lisälaitteella. Rinnakkaiskytkentä keskuksen syöttöjohtoon mahdollinen. Automaattinen poiskytkentä kun laite ei ole käytössä. Maks. 3 REG-verkkolaitelaajennusta mahdollista järjestelmää kohti

5 Pos: 19 /#Neustruktur#/Online-Dokumentation (+KNX)/Kombinationsmöglichkeiten/Audio/Kombinationsmöglichkeiten - @ 1 Pos: 20 /#Neustruktur#/Online-Dokumentation (+KNX)/Steuermodule - Online-Dokumentation (--> Für alle Dokumente <--)/ Seitenumbruch @ 1 Busch-AudioWorld Rakenne ja toiminta Pos: 18 /#Neustruktur#/Online-Dokumentation (+KNX)/Überschriften (--> Für alle Dokumente <--)/2. Ebene/G Yhdistelymahdollisuudet X 8202 X 8205 X 8210 U X 8211 U X 8214 U

6 Pos: 22 /#Neustruktur#/Online-Dokumentation (+KNX)/Sicherheitshinweise und Hinweise (--> Für alle Dokumente <--)/Warnhinweise/Sicherheit - Niederspannungs- und 230 @ 1 Pos: 24 /#Neustruktur#/Online-Dokumentation (+KNX)/Steuermodule - Online-Dokumentation (--> Für alle Dokumente <--)/ Seitenumbruch @ 1 Busch-AudioWorld Asennus ja sähköliitäntä Pos: 21 /#Neustruktur#/Online-Dokumentation (+KNX)/Überschriften (--> Für alle Dokumente <--)/1. Ebene/M - O/Montage und elektrischer Asennus ja sähköliitäntä Varoitus Sähköinen jännite! 230 voltin sähköisen jännitteen aiheuttama hengenvaara pienjännitejohdon oikosulun yhteydessä. Pienjännitejohtoja ja 230 voltin johtoja ei saa sijoittaa yhdessä uppoasennettavaan rasiaan! Pos: 23 /#Neustruktur#/Online-Dokumentation (+KNX)/Sicherheitshinweise und Hinweise (--> Für alle Dokumente <--)/Warnhinweise/Sicherheit Asentajaa koskevat vaatimukset Varoitus Sähköinen jännite! Laitteet saa asentaa vain, mikäli asentajalla on tarvittavat sähkötekniset tiedot ja taidot. Virheellinen asennus voi vaarantaa asentajan ja sähköisen laitteiston käyttäjien hengen. Virheellinen asennus voi aiheuttaa vakavia esinevahinkoja, kuten esim. tulipalon. Asennuksessa tarvitaan vähintään seuraavia tietoja/taitoja ja seuraavat olosuhteet: Noudata nk. viittä asennussääntöä (DIN VDE 0105, EN 50110): 1. Irtikytkentä; 2. suojaaminen uudelta päällekytkennältä; 3. jännitteettömän tilan toteaminen; 4. maadoitus ja oikosulku; 5. vieressä sijaitsevien, jännitteen alaisten osien peittäminen tai suojaaminen. Käytä soveltuvia henkilökohtaisia suojavarusteita. Käytä vain tarkoitukseen soveltuvia työkaluja ja mittausvälineitä. Tarkista jännitteensyöttöverkon tyyppi (TN-järjestelmä, IT-järjestelmä, TT-järjestelmä) varmistaaksesi, että sitä koskevia liitäntäedellytyksiä noudatetaan (klassinen nollaus, suojamaadoitus, tarvittavat lisätoimenpiteet jne.)

7 Pos: 28 /#Neustruktur#/Online-Dokumentation (+KNX)/Steuermodule - Online-Dokumentation (--> Für alle Dokumente <--)/ Seitenumbruch @ 1 Busch-AudioWorld Asennus ja sähköliitäntä Pos: 25 /#Neustruktur#/Online-Dokumentation (+KNX)/Montage/alle Geräte/Montagehinweise Yleisiä asennusohjeita Sovita johtoverkon kaikki haarat yhteen kytketyn väylälaitteen kautta (esim. sisäasema, ulkoasema, järjestelmälaite). Älä asenna järjestelmäkeskusta suoraan soittokellojen muuntajien ja muiden kytkettyjen jännitteensyöttöjen viereen (häiriöiden välttämiseksi). Älä sijoita järjestelmäväylän johtoja yhdessä 230 V-johtojen kanssa. Älä käytä yhteisiä kaapeleita oven avaajille ja järjestelmäväylän johdoille. Vältä erilaisten kaapelityyppien välisiä siirtymäkohtia. Käytä neli- tai monijohtimisessa kaapelissa vain kahta johdinta järjestelmäväylälle. Ketjutettaessa tulevaa ja lähtevää järjestelmäväylää niitä ei saa koskaan sijoittaa saman kaapelin sisälle. Älä koskaan sijoita sisä- ja ulkoväylää saman kaapelin sisäpuolelle. Pos: 26 /#Neustruktur#/Online-Dokumentation (+KNX)/Überschriften (--> Für alle Dokumente <--)/2. Ebene/M Asennus Pos: 27 /#Neustruktur#/Online-Dokumentation (+KNX)/Montage/alle Geräte/Montage - Hutschienen nach DIN EN Ohne @ 1 REG-laitteen saa asentaa vain standardin DIN EN mukaisiin hattukiskoihin. REG-laite painetaan kiinni hattukiskoon

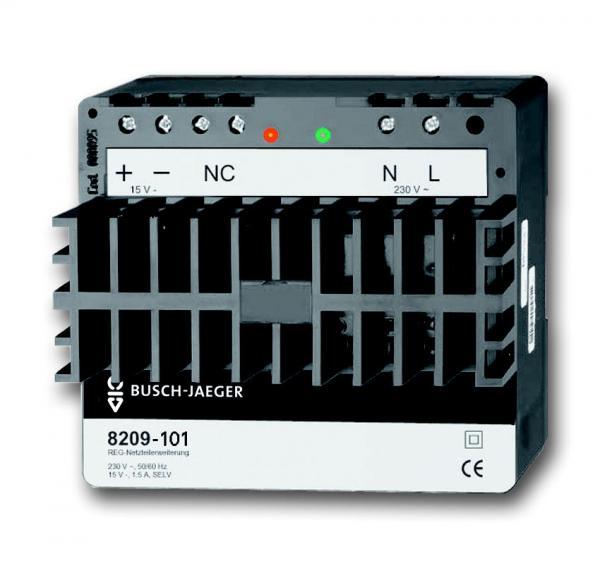

8 Pos: 30 /#Neustruktur#/Online-Dokumentation (+KNX)/Überschriften (--> Für alle Dokumente <--)/3. Ebene/A - F/Anschlussklemmen und 1 Pos: 31 /#Neustruktur#/Online-Dokumentation (+KNX)/Anschluss/AudioVideo/Anschluss - @ 1 Pos: 32 /#Neustruktur#/Online-Dokumentation (+KNX)/Steuermodule - Online-Dokumentation (--> Für alle Dokumente <--)/ Seitenumbruch @ 1 Busch-AudioWorld Asennus ja sähköliitäntä Pos: 29 /#Neustruktur#/Online-Dokumentation (+KNX)/Überschriften (--> Für alle Dokumente <--)/2. Ebene/A - F/Elektrischer Sähköliitäntä Liittimet ja LED-näytöt Kuva 1: Liitäntäjohtimet 1 Järjestelmäväylä 2 LED-näytöt 3 Jännitesyöttö Järjestelmäväylä Nro + (15 V - ) - (15 V - ) R 1 NC Järjestys Oikea kanava Ei käytössä Jännitteensyöttö Nro N L Järjestys 230 V AC, ±10 %, 50 / 60 Hz LED-näytöt Nimike STAND-BY Järjestys Laite on Muting-tilassa, jonka ensimmäinen vahvistin kytkee päälle

9 Busch-AudioWorld Asennus ja sähköliitäntä Pos: 33 /#Neustruktur#/Online-Dokumentation (+KNX)/Anschluss/AudioVideo/Installations-/ Anschlussmöglichkeiten Asennus- / liitäntämahdollisuudet Kuva 2: Periaatteellinen liitäntäkaavio Kuva 3: Asennus- / liitäntämahdollisuudet Laitteet A 8201 / 8202 B 0213 C 8211 U D

10 === Ende der Liste für Textmarke Content === Busch-AudioWorld Asennus ja sähköliitäntä Kuva 4: Asennus- / liitäntämahdollisuudet Laitteet A 8210 U B 8208 C Potentiometri 2112 /
