M111 ja M115 Spiraflo-mittayksiköt Asennus- ja huolto-ohje
|
|
- Reino Härkönen
- 9 vuotta sitten
- Katselukertoja:
Transkriptio

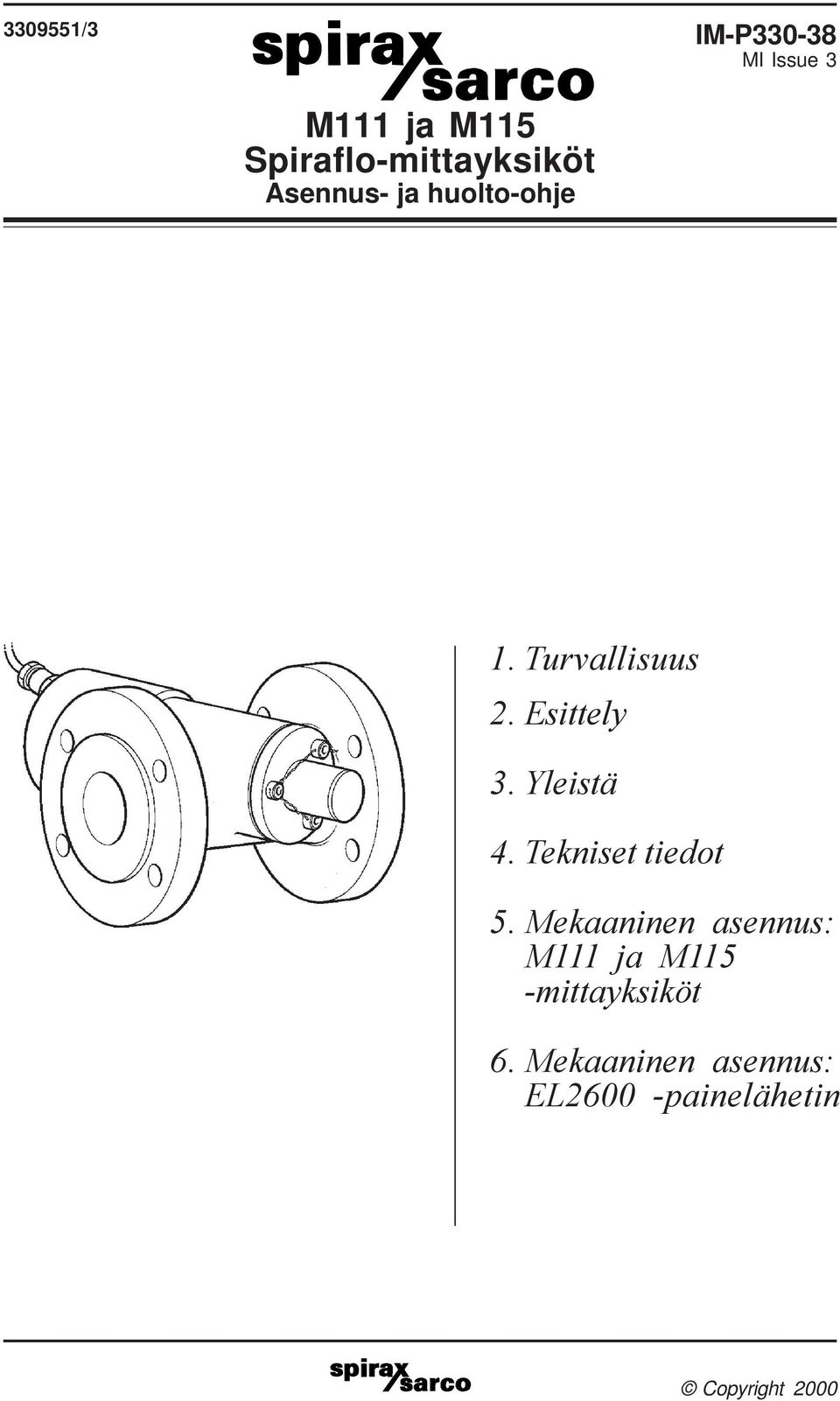

1 /3 IM-P MI Issue 3 M111 ja M115 Spiraflo-mittayksiköt Asennus- ja huolto-ohje 1. Turvallisuus 2. Esittely 3. Yleistä 4. Tekniset tiedot 5. Mekaaninen asennus: M111 ja M115 -mittayksiköt 6. Mekaaninen asennus: EL2600 -painelähetin IM-P MI Issue 3 Copyright 20001
2 Tutustu turvatiedotteeseen IM-GCM-10. VAROITUS Tämä tuote täyttää Electromagnetic Compatibility Directive 89/336/EEC vaatimukset koskien: BS EN (Emissions) ja BS EN (Immunity). 1. Turvallisuus Vältä seuraavia olosuhteita, koske ne voivat aiheuttaa häiriöitä jolloin BS EN mukaiset raja-arvot ylittyvät: Tuote tai johdotus on lähellä radiolähetintä. Matkapuhelimet ja kannettavat radiot voivat aiheuttaa häiriöitä jos niitä käytetään lähempänä kuin yksi metri tuotteesta tai johdotuksesta. Etäisyys on kuitenkin riippuvainen asennuksen ympäristöstä ja lähettimen tehosta. VAROITUS! Mikäli tuotetta ei käytetä tämän ohjeen mukaisesti voi tuotteen häiriösuojaus alentua. Spiraflo-mittayksikköä on kahta eri mallia. 2. Esittely M111 ja M115 -mittayksiköt on suunniteltu kuivalle kylläiselle ja tulistetulle höyrylle. Tämä ohje käsittelee mittayksikön mekaanista asennusta. Spiraflo-mittayksikköä käytetään yhdessä M322 -digitaaliyksikön ja M210G -näyttöpäätteen kanssa. M322 -digitaaliyksiköstä ja M210G -näyttöpäätteestä on erillinen asennus- ja huoltoohje IM-P IM-P MI Issue 3
3 3. Yleistä Spirax Sarco -höyrymittausjärjestelmä koostuu neljästä yksiköstä (kts. kuva 1). 3.1 M111 / M115 -mittayksiköt Tämä yksikkö asennetaan höyryputkeen, jonka höyryvirtaus halutaan mitata. Se on suunniteltu kuivalle kylläiselle tai tulistetulle höyrylle. Yksikkö on valmis asennettavaksi laippojen väliin. Siinä on valmiina 8-johtoinen, 2 metrin pituinen, lämpöä kestävä johto. Mittayksikkö antaa analogisen viestin höyrymäärästä ja lämpötilasta digitaaliyksikölle M EL2600 -painelähetin Kun kyseessä on tulistettu höyry, tarvitaan EL2600 -painelähetintä täydellisen tiheyskorjauksen aikaansaamiseksi. Painelähetin asennetaan höyryputkeen ennen mittayksikköä. 3.3 M322 -digitaaliyksikkö Digitaaliyksikkö kytketään mittayksikössä olevaan johtoon. M322 -digitaaliyksikkö vahvistaa ja muuttaa mittaustiedot (virtaus, lämpötila ja paine) digitaaliseen muotoon ja välittää tiedot edelleen M210G -näyttöpäätteelle. 3.4 M210G -näyttöpääte Näyttöpääte vastaanottaa M322 -digitaaliyksikön välittämän tiedon. Se pystyy muuttaamaan saamansa tiedot ja näyttämään ne halutussa muodossa. Käyttäjä voi näppäimistön avulla valita haluamansa parametrit ja hyödyntää M210G -päätteessä olevia lukuisia ominaisuuksia. 3.5 Kaavio järjestelmästä Yleinen kaavio järjestelmästä on esitetty kuvassa 1. EL2600 -painelähetin M111 / M115 -mittayksikkö Virtaus M322 -digitaaliyksikkö M210G -näyttöpääte Syöttövirta Ulostulo Hälytykset jne. Kuva 1 Spirax Sarco -höyrymittausjärjestelmä - yleinen kaavio IM-P MI Issue 3 3

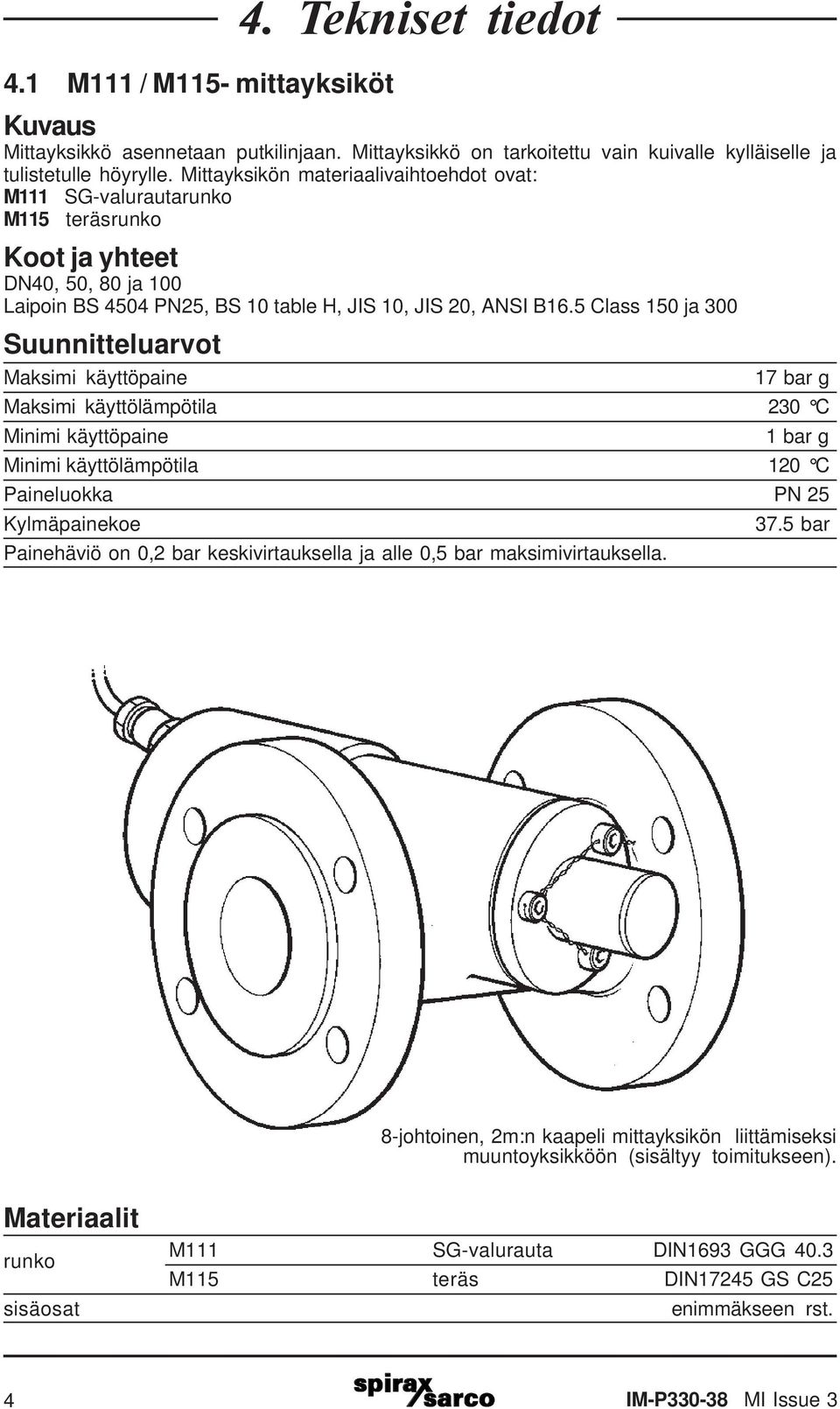

4 4.1 M111 / M115- mittayksiköt 4. Tekniset tiedot Kuvaus Mittayksikkö asennetaan putkilinjaan. Mittayksikkö on tarkoitettu vain kuivalle kylläiselle ja tulistetulle höyrylle. Mittayksikön materiaalivaihtoehdot ovat: M111 SG-valurautarunko M115 teräsrunko Koot ja yhteet DN40, 50, 80 ja 100 Laipoin BS 4504 PN25, BS 10 table H, JIS 10, JIS 20, ANSI B16.5 Class 150 ja 300 Suunnitteluarvot Maksimi käyttöpaine 17 bar g Maksimi käyttölämpötila 230 C Minimi käyttöpaine 1 bar g Minimi käyttölämpötila 120 C Paineluokka PN 25 Kylmäpainekoe Painehäviö on 0,2 bar keskivirtauksella ja alle 0,5 bar maksimivirtauksella bar 8-johtoinen, 2m:n kaapeli mittayksikön liittämiseksi muuntoyksikköön (sisältyy toimitukseen). Materiaalit runko sisäosat M111 SG-valurauta DIN1693 GGG 40.3 M115 teräs DIN17245 GS C25 enimmäkseen rst. 4 IM-P MI Issue 3
5 Läpäisymäärät kylläisellä höyryllä Koko Minimi 1 bar g Maksimi virtaus (nopeus 35 m/s) paine 17 bar g DN40 15 kg/h 1440 kg/h DN50 25 kg/h 2250 kg/h DN80 60 kg/h 5755 kg/h DN kg/h 9000 kg/h Katso taulukko 4.2 "Kylläisen höyryn läpäisymäärät". M6-maadoitus (yksi jommassa kummassa laipassa) E F A C D Mitat ja painot (mm ja kg) PN25 BS 10 H ANSI 150 ANSI 300 JIS 20 Koko A A A A A C D E F Paino DN DN DN DN IM-P MI Issue 3 5
6 4.2 Kylläisen höyryn läpäisymäärät höyrynpaine (bar g) virtaus kg/h mm koko a) maksimi b) nopeus 35 m/s c) minimi mm koko a) maksimi b) nopeus 35 m/s c) minimi mm koko a) maksimi b) nopeus 35 m/s c) minimi mm koko a) maksimi b) nopeus 35 m/s c) minimi Huom! 1. Höyrymittari antaa mittaustuloksen maksimiarvoille asti annetun virhemarginaalin puitteissa. Kun nopeus on suurempi kuin 35 m/s, kasvaa eroosion aiheuttamat vauriot mittayksikössä ja putkistossa. Mittayksikköä ei suositella käytettäväksi jatkuvasti 35 m/s ylittävillä virtausnopeuksilla. 2. Virtaama osoittaa nollaa kun virtaus on alle minimi virtauksen. 3. Tulistetulla höyryllä virtaus voidaan laskea seuraavalla kaavalla: Q = AV x missä: A = putken poikkipinta-ala m², V = virtausnopeus u m/s (35 m/s suositeltu maksimi), u = ominaistilavuus tulistetulle höyrylle ja Q = kapasiteetti kg/h. 6 IM-P MI Issue 3
7 4.3 EL2600 -painelähetin Huom! EL2600 -painelähetin on tarpeen ainoastaan, kun tulistetulla höyryllä halutaan tiheyskorjaus. Kuvaus EL2600 on lähetin, joka on suunniteltu yleisesti teollisuuskäyttöön. Ympäristön lämpötila ei saa ylittää +70 C. Saatavissa olevat painealueet (bar g) Tekniset tiedot Tarkkuus Kaapelointi Painealue Lämpötila-alueet ±0.5 % alueesta 2-johtorakenne 4 x mittausalueen ääriarvo 70 C ympäristö, 125 C prosessi Materiaalit haponkestävä teräs, sähköliitäntä muovia 17-4 plus Nicrobaze LM Suojausluokka IP65 BS 5490 (IEC 529) Yhteet Jännite Jännitteen vaikutus Ulostulo ¼" BSPP 24 Vdc vakio (alue Vdc) 0.01 % alueesta/v alueella Vdc 4-20 ma Mitat/painot (mm ja kg) A B C D E Paino D A C E D ¼" BSP 19 A/F IM-P MI Issue 3 7

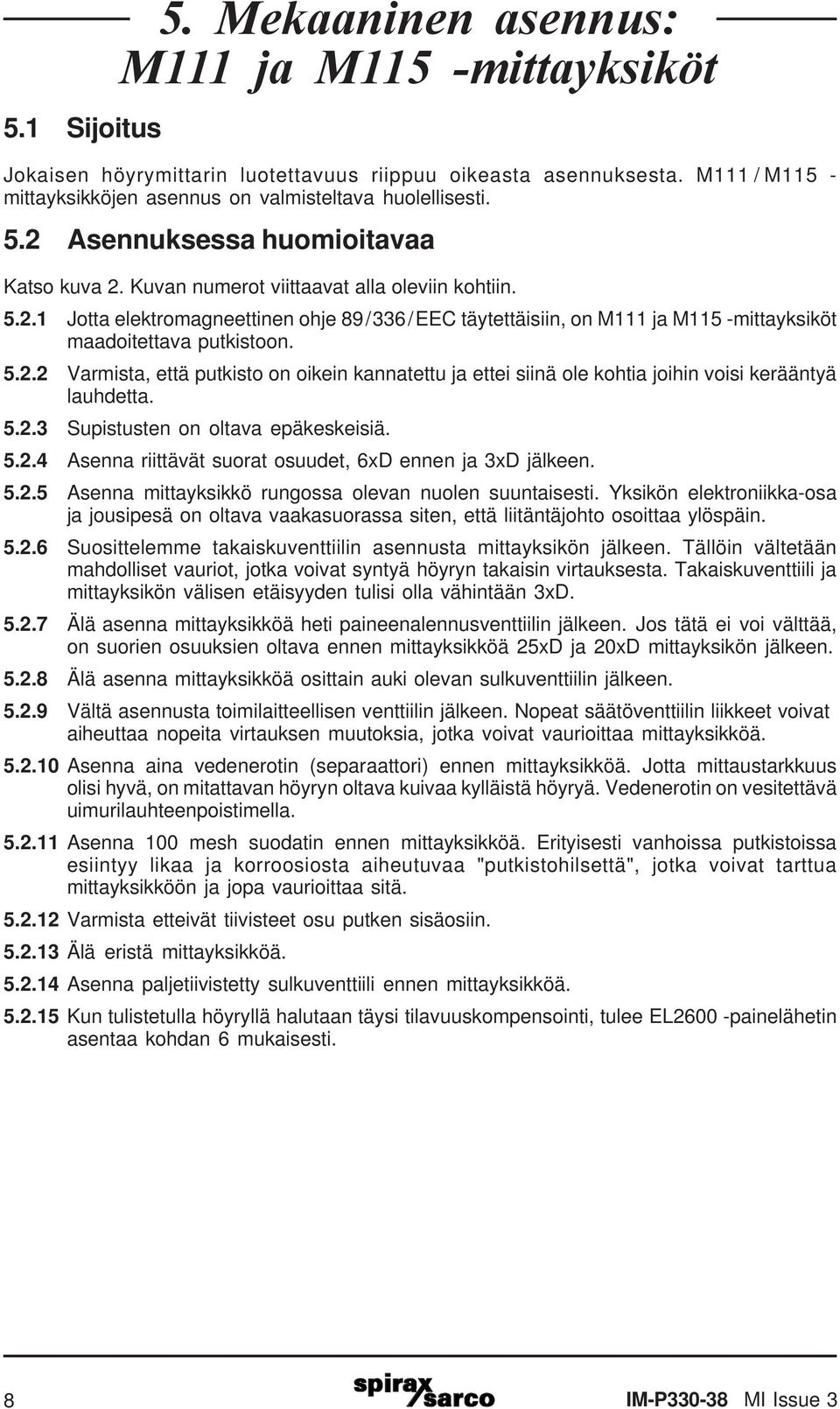

8 5.1 Sijoitus 5. Mekaaninen asennus: M111 ja M115 -mittayksiköt Jokaisen höyrymittarin luotettavuus riippuu oikeasta asennuksesta. M111 / M115 - mittayksikköjen asennus on valmisteltava huolellisesti. 5.2 Asennuksessa huomioitavaa Katso kuva 2. Kuvan numerot viittaavat alla oleviin kohtiin Jotta elektromagneettinen ohje 89/336/EEC täytettäisiin, on M111 ja M115 -mittayksiköt maadoitettava putkistoon Varmista, että putkisto on oikein kannatettu ja ettei siinä ole kohtia joihin voisi kerääntyä lauhdetta Supistusten on oltava epäkeskeisiä Asenna riittävät suorat osuudet, 6xD ennen ja 3xD jälkeen Asenna mittayksikkö rungossa olevan nuolen suuntaisesti. Yksikön elektroniikka-osa ja jousipesä on oltava vaakasuorassa siten, että liitäntäjohto osoittaa ylöspäin Suosittelemme takaiskuventtiilin asennusta mittayksikön jälkeen. Tällöin vältetään mahdolliset vauriot, jotka voivat syntyä höyryn takaisin virtauksesta. Takaiskuventtiili ja mittayksikön välisen etäisyyden tulisi olla vähintään 3xD Älä asenna mittayksikköä heti paineenalennusventtiilin jälkeen. Jos tätä ei voi välttää, on suorien osuuksien oltava ennen mittayksikköä 25xD ja 20xD mittayksikön jälkeen Älä asenna mittayksikköä osittain auki olevan sulkuventtiilin jälkeen Vältä asennusta toimilaitteellisen venttiilin jälkeen. Nopeat säätöventtiilin liikkeet voivat aiheuttaa nopeita virtauksen muutoksia, jotka voivat vaurioittaa mittayksikköä Asenna aina vedenerotin (separaattori) ennen mittayksikköä. Jotta mittaustarkkuus olisi hyvä, on mitattavan höyryn oltava kuivaa kylläistä höyryä. Vedenerotin on vesitettävä uimurilauhteenpoistimella Asenna 100 mesh suodatin ennen mittayksikköä. Erityisesti vanhoissa putkistoissa esiintyy likaa ja korroosiosta aiheutuvaa "putkistohilsettä", jotka voivat tarttua mittayksikköön ja jopa vaurioittaa sitä Varmista etteivät tiivisteet osu putken sisäosiin Älä eristä mittayksikköä Asenna paljetiivistetty sulkuventtiili ennen mittayksikköä Kun tulistetulla höyryllä halutaan täysi tilavuuskompensointi, tulee EL2600 -painelähetin asentaa kohdan 6 mukaisesti. 8 IM-P MI Issue 3
9 5.3 Huolto M111 / M115 -mittayksiköt ovat kalibroituja ja sinetöityjä. Jos mittayksikkö kaipaa huoltoa, ota yhteyttä Spirax Oy:hyn ja sovi huoltokäynnistä tai yksikön lähettämisestä meille: Spirax Oy Sorvaajankatu 11a (PL 127), HELSINKI puh. (09) D 2 5 6,7,8 6 D Kuva 2 Mekaaninen asennus - huomioitavat asiat Tärkeää! Laitosta käynnistettäessä syntyy paljon lauhdetta erityisesti tulistetun höyryn ollessa kyseessä. Varmista, että olet valinnut oikeanlaiset lauhteenpoistimet. IM-P MI Issue 3 9
10 6. Mekaaninen asennus: EL painelähetin EL2600 -painelähettimelle on erillinen Asennus ja huolto-ohje IM-P Sijainti Painelähetin on asennettava alla olevan ohjeen mukaisesti. Spiraflo-mittayksikkö Virtaus 2xD* minimi 6xD* maksimi *Huom! D = Putkiston halkaisija (esim. DN50 M111 tai M115 -mittayksikkö) 6.2 Asennus Suosittelemme, että EL2600 asennetaan pystyasentoon. HUOM! Älä eristä EL2600 -painelähetintä. TÄRKEÄÄ! Ympäristön lämpötila saa olla enintään 70 C. Ennen käynnistystä varmista, että painelähettimen U-putkessa on puhdasta vettä. Tämä vähentää painelähettimen ylikuumenemista. 10 IM-P MI Issue 3
11 IM-P MI Issue 3 11

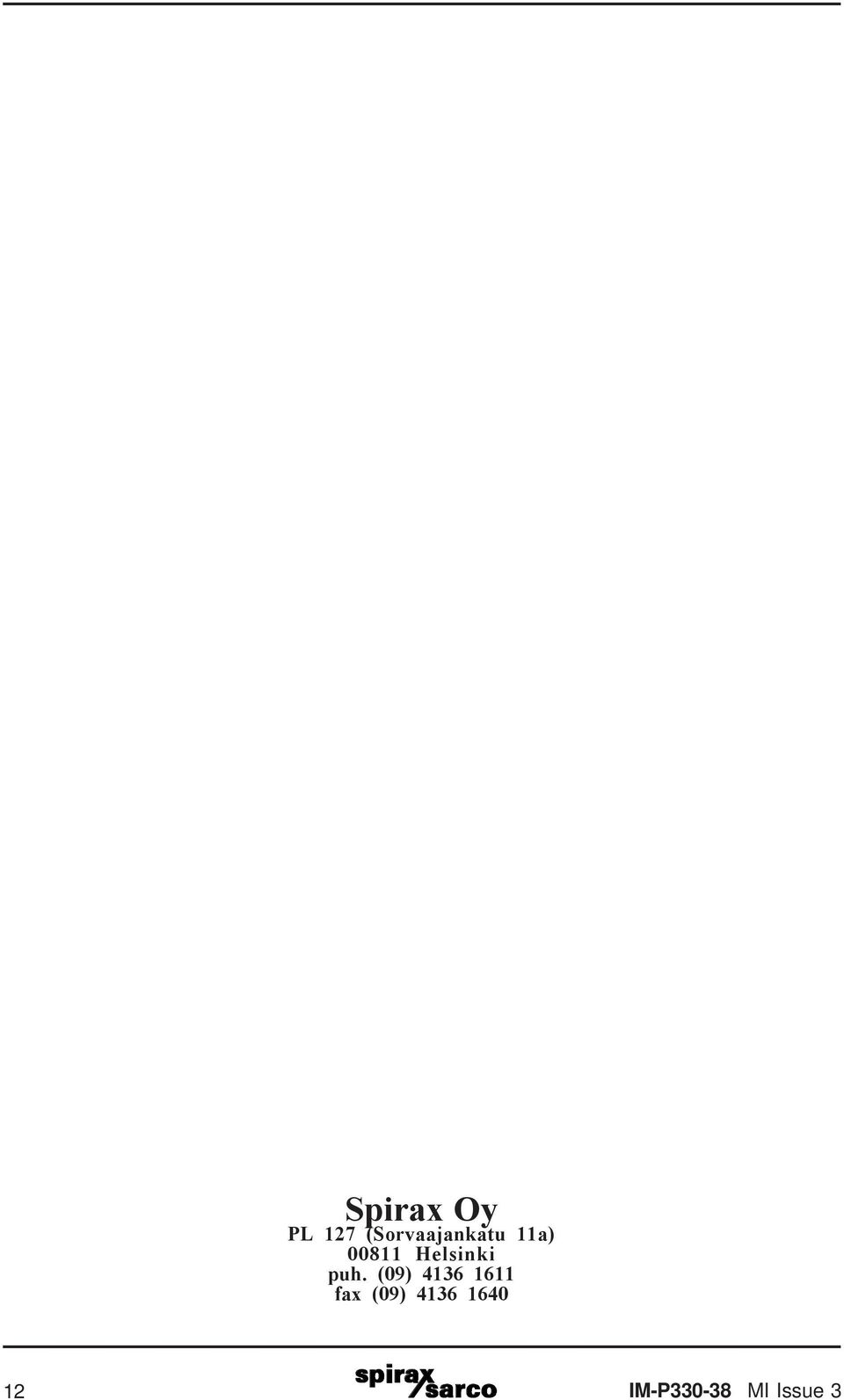

12 Spirax Oy PL 127 (Sorvaajankatu 11a) Helsinki puh. (09) fax (09) IM-P MI Issue 3
